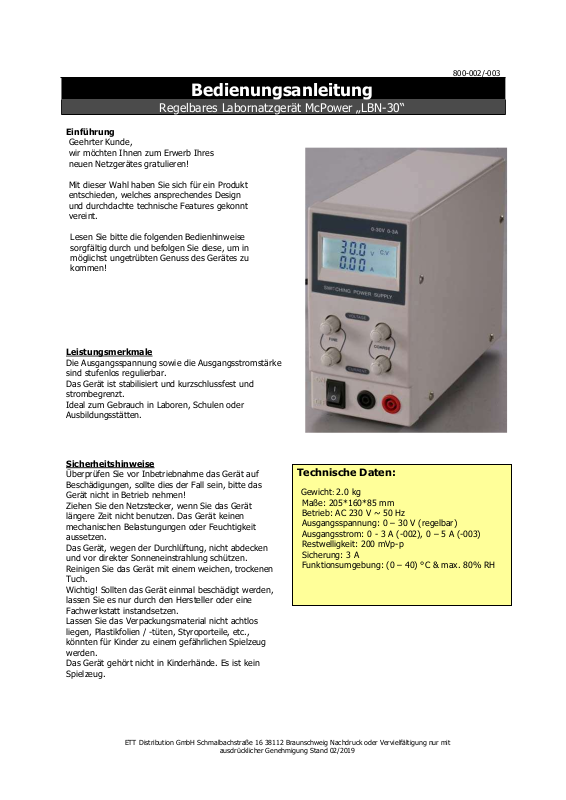

Bedienungsanleitung

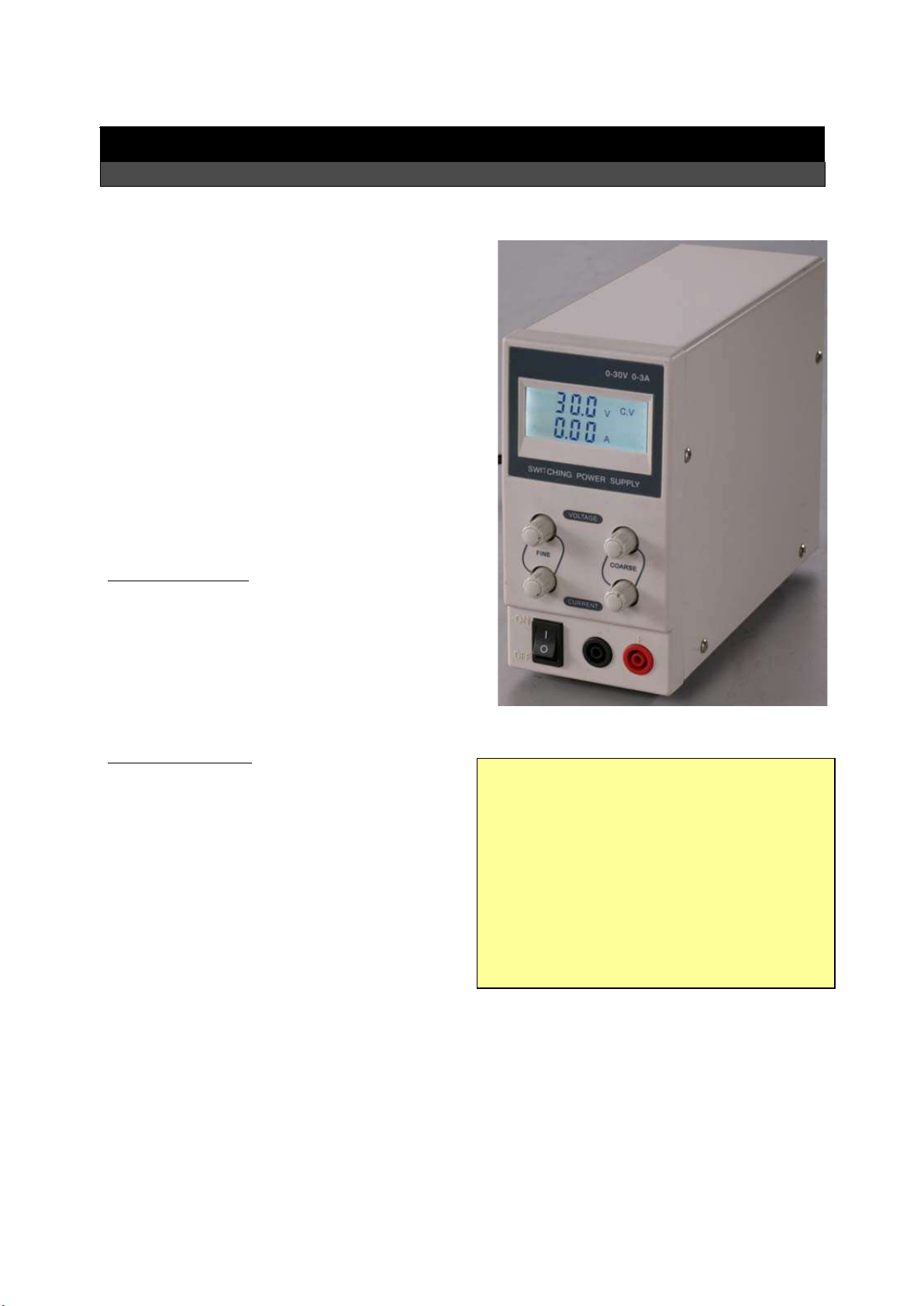

Regelbares Labornatzgerät McPower „LBN-30“
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Netzgerätes gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
Die Ausgangsspannung sowie die Ausgangsstromstärke
sind stufenlos regulierbar.
Das Gerät ist stabilisiert und kurzschlussfest und
strombegrenzt.
Ideal zum Gebrauch in Laboren, Schulen oder
Ausbildungsstätten.
Sicherheitshinweise
Überprüfen Sie vor Inbetriebnahme das Gerät auf
Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
Ziehen Sie den Netzstecker, wenn Sie das Gerät
längere Zeit nicht benutzen. Das Gerät keinen
mechanischen Belastungungen oder Feuchtigkeit
aussetzen.
Das Gerät, wegen der Durchlüftung, nicht abdecken
und vor direkter Sonneneinstrahlung schützen.
Reinigen Sie das Gerät mit einem weichen, trockenen
Tuch.
Wichtig! Sollten das Gerät einmal beschädigt werden,
lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
Lassen Sie das Verpackungsmaterial nicht achtlos
liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug
werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein
Spielzeug.
800-002/-003
Technische Daten:
Gewicht: 2.0 kg
Maße: 205*160*85 mm
Betrieb: AC 230 V ~ 50 Hz
Ausgangsspannung: 0 – 30 V (regelbar)
Ausgangsstrom: 0 - 3 A (-002), 0 – 5 A (-003)
Restwelligkeit: 200 mVp-p
Sicherung: 3 A
Funktionsumgebung: (0 – 40) °C & max. 80% RH
ETT Distribution GmbH Schmalbachstraße 16 38112 Braunschweig Nachdruck oder Vervielfältigung nur mit
ausdrücklicher Genehmigung Stand 02/2019
Page 2
800-002/-003

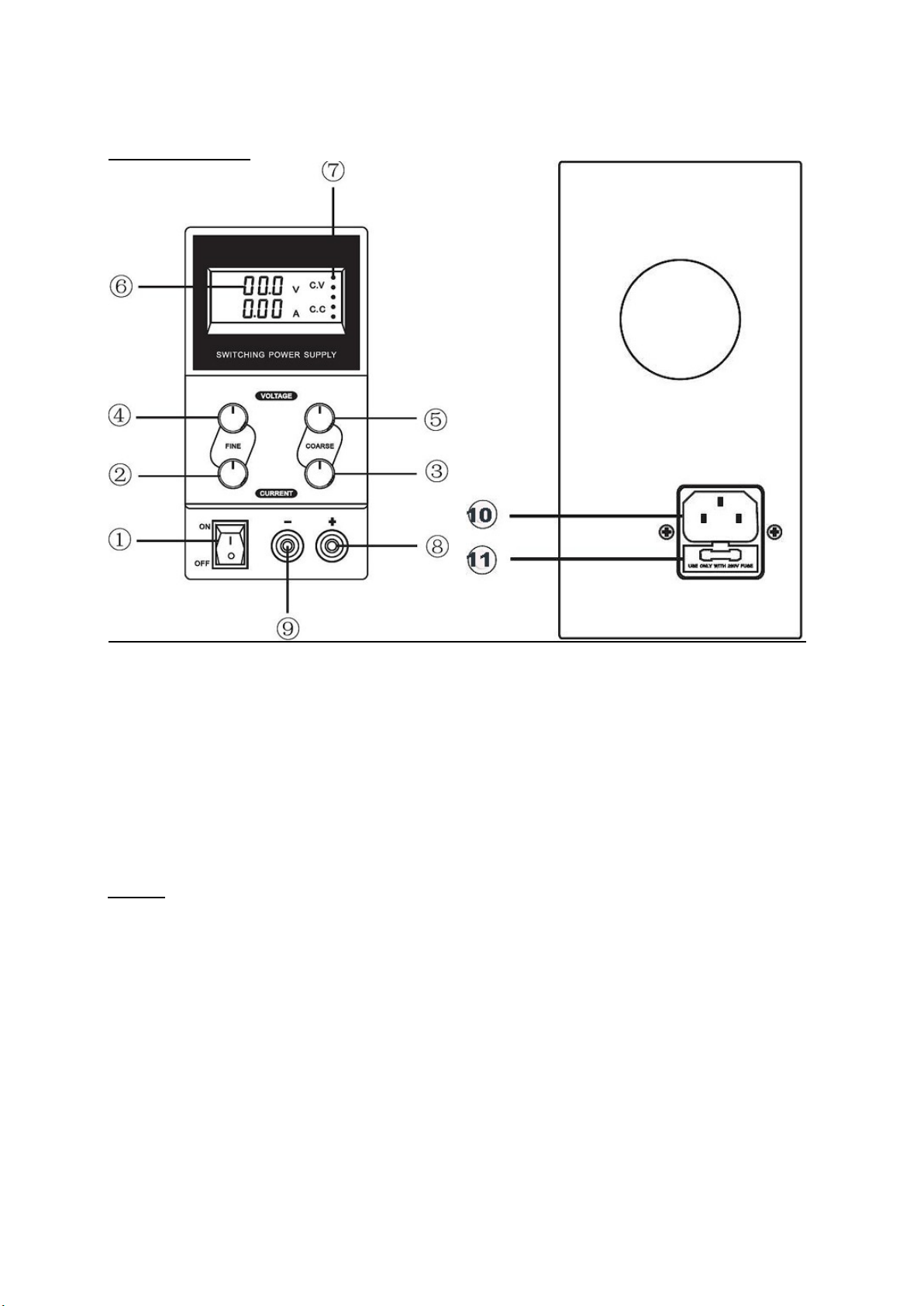

ON/OFF: Ein-/Aus-Schalter.
1.
CURRENT FINE: Stellknopf zur stufenlosen Feineinstellung der Ausgangsstromstärke.
2.
CURRENT COARSE: Stellknopf zur stufenlosen Grobeinstellung der Ausgangsstromstärke.
3.
VOLTAGE FINE: Stellknopf zur stufenlosen Feineinstellung der Ausgangsspannung.
4.
VOLTAGE COARSE: Stellknopf zur stufenlosen Grobeinstellung der Ausgangsspannung.
5.
LC-Display zur Darstellung der aktuellen Ausgangsspannung (V) und Ausgangsstromstärke (A).
6.
Indikator für eine konstante Spannung (C.V) und eine konstanten Stromstärke (C.C).
7.
8. +: Positiver Anschlussterminal für einen Verbraucher.
-: Negativer Anschlussterminal für einen Verbraucher.
9.
Anschluss für das Netzkabel.
10.
Sicherung (3 A).
11.
Betrieb:
Schließen Sie das Gerät an eine Steckdose.
Schalten Sie das Gerät mit ON/OFF an.
Stellen Sie die gewünschte Ausgangsspannung mit Hilfe von VOLTAGE ein. Die jeweils aktuellen Werte
kann man auf dem Display ablesen.
Stellen Sie die gewünschte Ausgangsstromstärke mit Hilfe von CURRENT ein. Die jeweils aktuellen
Werte kann man auf dem Display ablesen.
Schließen Sie den gewünschten Verbraucher an die Anschlussterminals + und – an.
ETT Distribution GmbH Schmalbachstraße 16 38112 Braunschweig Nachdruck oder Vervielfältigung nur mit
ausdrücklicher Genehmigung Stand 02/2019
Page 3
Reference Manual

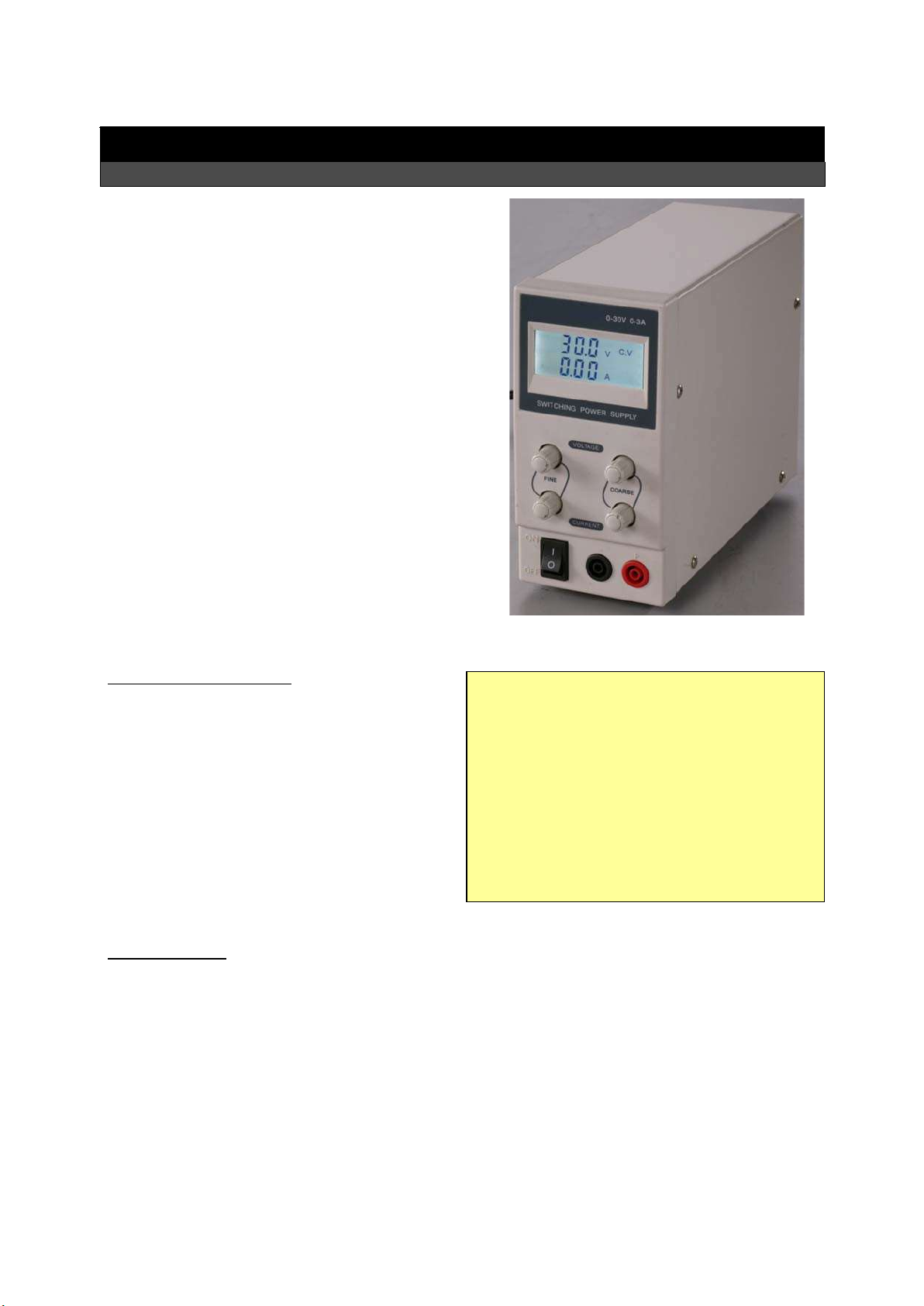

Regulated Power Supply McPower „LBN-30“
Preface
Dear Customer,
we like to congratulate you on the
purchase of your new power supply!
You have chosen a product which
combines deliberate technical features
with an appealing design.
Please read this manual conscientiously
and carry out the given instructions before
and while you are using your new device.
Capability Characteristics
The output voltage as well as the output current are
continuously adjustable.
The device is stabilized and short circuit proof. The
output current is limited.
Ideal for usage in laboratories, schools and training
centers.
Security Advices
Before using the device, please check it for any possible damages. In case of damage do not operate it.
Unplug the device if you do not use it for a certain time.
The device may not become subject of mechanical stress and should not be exposed to humidity.
To be considerate of the ventilation do not cover the device and protect it from direct solar radiation.
Clean the device with a dry and soft cloth only.
Caution! Should the device itself get damaged, please let the repair to the manufacturer or to a qualified
service agent.
Please dispose packaging materials properly and do not let play children with it.
The device itself is no toy either. Do not let children play with it too.
800-002/-003
Technical Specifications:
Weight: 2.0 kg
Size: 205*160*85 mm
Operation: AC 230 V ~ 50 Hz
Output Voltage: 0 – 30 V (adjustable)
Output Current: 0 - 3 A (-002), 0 – 5 A (-003)
Ripple Noise: 200 mVp-p
Fuse: 3 A
Function Environment: (0 – 40) °C & 80% RH
ETT Distribution GmbH Schmalbachstraße 16 38112 Braunschweig Nachdruck oder Vervielfältigung nur mit
ausdrücklicher Genehmigung Stand 02/2019
Page 4
800-002/-003
ON/OFF: On-/Off-Switch.
1.
CURRENT FINE: Rotary switch for the step less fine adjustment of the output current.
2.
CURRENT COARSE: Rotary switch for the step less coarse adjustment of the output current.
3.
VOLTAGE FINE: Rotary switch for the step less fine adjustment of the output voltage.
4.
VOLTAGE COARSE: Rotary switch for the step less coarse adjustment of the output voltage.
5.
LC-Display for showing the effective output voltage (V) and effective output current (A).
6.
Indicator for a constant voltage (C.V) and a constant current (C.C).
7.
8. +: Terminal. Positive Outlet. Safety Nut.
-: Terminal. Negative Outlet. Safety Nut.
9.
Connector for the power supply cable.
10.
Fuse (3 A).
11.
Oeration:
Connect the device with an electric outlet.
Switch on the device with ON/OFF.
Adjust the desired output voltage with the help of VOLTAGE. The effective value is shown on the
display.
Adjust the desired output current with the help of CURRENT. The effective value is shown on the
display.
Connect the desired consumer load to the terminals + and –.
