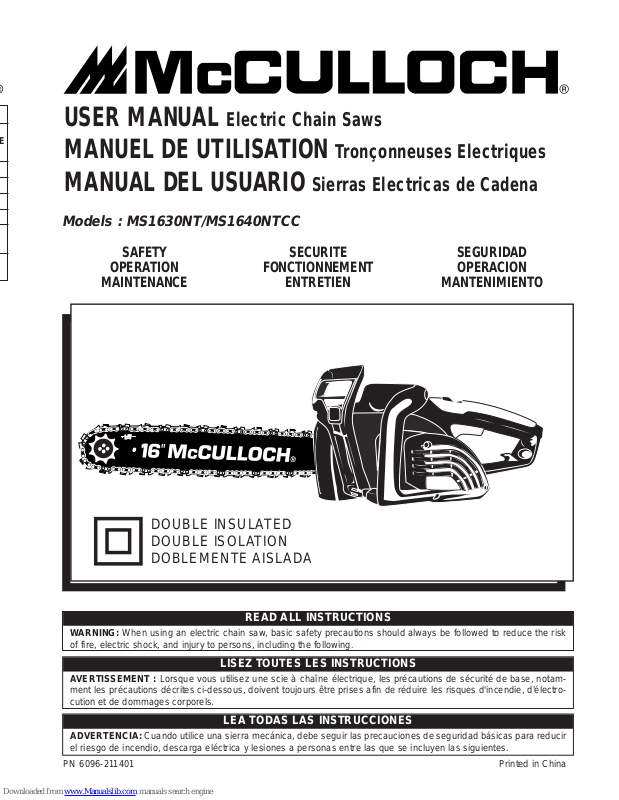

McCulloch MS1630NT, MS1640NTCC User Manual

USER MANUAL Electric Chain Saws
MANUEL DE UTILISATION Tronçonneuses Electriques
MANUAL DEL USUARIO Sierras Electricas de Cadena

SAFETY

OPERATION

MAINTENANCE

SECURITE

FONCTIONNEMENT

ENTRETIEN

SEGURIDAD
OPERACION

MANTENIMIENTO

PN 6096-211401 Printed in China

READ ALL INSTRUCTIONS

WARNING: When using an electric chain saw, basic safety precautions should always be followed to reduce the risk

of fire, electric shock, and injury to persons, including the following.

Models : MS1630NT/MS1640NTCC

DOUBLE INSULATED
DOUBLE ISOLATION
DOBLEMENTE AISLADA

LISEZ TOUTES LES INSTRUCTIONS

AVERTISSEMENT : Lorsque vous utilisez une scie à chaîne électrique, les précautions de sécurité de base, notam-

ment les précautions décrites ci-dessous, doivent toujours être prises afin de réduire les risques d'incendie, d'électro­cution et de dommages corporels.

LEA TODAS LAS INSTRUCCIONES

ADVERTENCIA: Cuando utilice una sierra mecánica, debe seguir las precauciones de seguridad básicas para reducir

el riesgo de incendio, descarga eléctrica y lesiones a personas entre las que se incluyen las siguientes.

1

F
R
A
N
C
A

I

S

1 PRÉCAUTIONS DE SECURITE IMPORTANTES . . .3

2 RENSEIGNMENTS GENERAUX . . . . . . . . . . . . . .15

3 INSTRUCTIONS POUR MONTAGE . . . . . . . . . . . .19

E
N

G

L

I
S
H

1 IMPORTANT SAFETY PRECAUTIONS . . . . . . . . . . .3

2 GENERAL INFORMATION . . . . . . . . . . . . . . . . . . .15

3 ASSEMBLY INSTRUCTIONS . . . . . . . . . . . . . . . . .19

E
S
P
A
Ñ
O

L

1 PRECAUCIONES DE SEGURIDAD IMPORTANTES .3

2 INFORMACION GENERAL . . . . . . . . . . . . . . . . . . .15

3 INSTRUCCIONES DE ENSEMBLADO . . . . . . . . . .19

TABLE OF CONTENTS - TABLE DES MATIERES -
TABLA DE CONTENIDOS

F
R
A
N
C
A

I

S

ALIRE ATTENTIVEMENT

Cher Client,
Nous vous remercions de l’achat d’un produit McCulloch. Correctement utilisé et entretenu, il vous procurera des
années de satisfaction.
Il est IMPERATIF que vous preniez connaissance de LATOTALITEde ce manuel avant d’utiliser l’outil ou de procéder
à des opérations d’entretien.
Veillez à bien suivre les instructions pas à pas données dans le présent manuel pour démarrer, mettre en oeuvre et
maintenir votre nouveau produit en condition.
Ce manuel contient également des mises en garde et renseignements intitulés: REMARQUES, AVERTISSEMENT /
ATTENTION et GARANTIE.
Une REMARQUE: fournit des renseignements complémentaires, éclaircit un point ou explique une étape à suivre en
plus de détails.

La notice AVERTISSEMENT ou ATTENTION est utilisée pour identifier une procédure qui, si négligée ou incorrecte-
ment exécutée, peut entraîner des dommages matériels et/ou corporels graves.

Le SYMBOLE DE GARANTIE indique que si les procédures ou instructions ne sont pas respectées, les dom-
mages ne seront pas couverts par la garantie et les réparations seront à la charge du propriétaire.
Les précautions de sécurité sont pour votre protection; Veuillez les lire attentivement; vous devez connaitre ces impor­tants renseignements afin d’utiliser correctement votre tronçonneuse.

POUR LA GARANTIE OU LES RÉPARATIONS, VEUILLEZ PRENDRE CONTACT AVEC LE CENTRE DE MAIN-

TENANCE AGRÉÉ LE PLUS PROCHE DE CHEZ VOUS - POUR SAVOIR QUEL EST LE CENTRE DE

RÉPARATION LE PLUS PROCHE,APPELEZ LE NUMÉRO GRATUIT DONNÉ DANS PRÉSENT MANUEL.

E
N

G

L

I
S
H

PLEASE READ

Dear Customer,
Thank you for purchasing a McCulloch product. With proper operation and maintenance, it will provide you with years
of service.
In order to make the best use of your investment, be CERTAIN to familiarize yourself with the contents of the ENTIRE
user manual before attempting to operate and maintain your unit.
Be sure to carefully follow the step-by-step instructions in this manual to start, operate and maintain your new prod­uct.
In the manual there will be the following call-outs: NOTE:, WARNING / CAUTION and WARRANTY.
A NOTE: is used to convey additional information, to highlight a particular explanation, or to expand a step descrip-
tion.

A WARNING or CAUTION identifies a procedure which, if not undertaken or if improperly done, can result in serious
personal injury and/or damage to the unit.

The (WARRANTY SYMBOL) serves notice that unless instructions or procedures are followed, any damage
caused will void the warranty and repairs will be at owner’s expense.
Pay particular attention to the safety precautions. They are written for your protection and contain important informa­tion you must know to safely operate your chain saw.

FOR WARRANTY OR SERVICE CONTACT THE NEAREST AUTHORIZED SERVICE CENTER - LOCATE YOUR

NEAREST SERVICE CENTER BY CALLING THE TOLL FREE NUMBER IN THIS MANUAL.

E
S
P
A
Ñ
O

L

POR FAVOR LEA

Estimado Cliente,
Gracias por comprar un producto McCulloch. Con una operación y mantenimiento adecuado, le proveerá con años
de servicio.
Para hacer el mejor uso de su inversión, ASEGURESE de familiarizarse con TODO el contenido en el manual del
usuario antes de intentar operar y mantener su unidad.

2. Asegúrese de que sigue las instrucciones de inicio, funcionamiento y mantenimiento de este producto que se
incluyen en este manual.
En este manual se encontraran las siguientes expresiones de advertencia: NOTA:, ADVERTENCIA, PRECAUCION
y GARANTIA.
Una NOTA: se utiliza para comunicar información adicional, para resaltar una explicación en particular, o para
expandir la descripción de un paso.

ADVERTENCIA o PRECAUCION identifican un procedimiento el cual no debe ser tomado o en caso de ser tomado
puede resultar en serias lesiones personales y/o daño a la unidad.

El (SIMBOLO DE GARANTIA) sirve de aviso de que a menos que las instrucciones o procedimientos no sean
seguidos, cualquier daño causado anulará la garantía y las reparaciones estarán a cargo del dueño.
Ponga atención particular a las precauciones de seguridad. Están escritas para su protección y contienen informa­ción importante que usted debe saber para operar sin riesgo su sierra-de-cadena.

PARA GARANTÍAS O REPARACIONES, PÓNGASE EN CONTACTO CON EL CENTRO DE SERVICIO AUTOR-

IZADO MÁS CERCANO. LOCALICE EL CENTRO DE SERVICIO MÁS CERCANO MEDIANTE EL NÚMERO

GRATUITO INCLUIDO EN ESTE MANUAL.

F
R
A
N
C
A

I

S

1 PRÉCAUTIONS DE SECURITE IMPORTANTES . . .3

1-1. Interpretations des Symboles et Couleurs
1-2. Instructions de Securite Importantes
1-3. Mesures de Securite Supplementaires
1-4. Précautions Générales de Sécurité Pour les

Utilisateurs de Scie à Chaîne
1-5. Rebonds : Conseils Supplementaires
1-6. Symboles Internationaux

2 RENSEIGNMENTS GENERAUX . . . . . . . . . . . . . .15

2-1. Identification des Principaux Eléments
2-2. Dispositifs de Securite
2-3. Glosario

3 INSTRUCTIONS POUR MONTAGE . . . . . . . . . . . .19

3-1. Introduction
3-2. Montage D’elements
3-3. Montage du Guide-Chaine et de la Chaine
3-4. Reglage de la Tension de la Chaine
3-5. Remplissage du Reservoir a Huile
3-6. Choix D’un Prolongateur Electrique Approprie

4 FUNCTIONMENT . . . . . . . . . . . . . . . . . . . . . . . . . .25

4-1. Demarrage de la Tronconneuse
4-2. Arret du Moteur
4-3. Lubrification du Guide-Chaine et de la Chaine
4-4. CHAIN BRAKE®/ Arceau Protecteur
4-5. Prolongateurs Electriques

5 INSTRUCCIONES POUR LA COUPE . . . . . . . . . . 32

5-1. Abattage
5-2. Ebranchage
5-3. Tronconnage
5-4. Tronconnage Sur Chevalet

6 ENTRETIEN DU GUIDE-CHAÎNE . . . . . . . . . . . . . .38

6-1. Entretien du Guide-Chaîne
6-2. Entretien de la chaine

7 ENTRETIEN PREVENTIF . . . . . . . . . . . . . . . . . . . .44

7-1. Entretien Preventif
7-2. Informations Concernant le Remplacement de la

Chaîne

8 NOMENCLATURE . . . . . . . . . . . . . . . . . . . . . . . . .46

E
N

G

L

I
S
H

1 IMPORTANT SAFETY PRECAUTIONS . . . . . . . . . . .3

1-1. How to Read Symbols and Colors
1-2. Important Safety Instructions
1-3. Other Safety Precautions
1-4. Gereral safety precautions for Chain Saw Users
1-5. More About Kickback
1-6. International Symbols

2 GENERAL INFORMATION . . . . . . . . . . . . . . . . . . .15

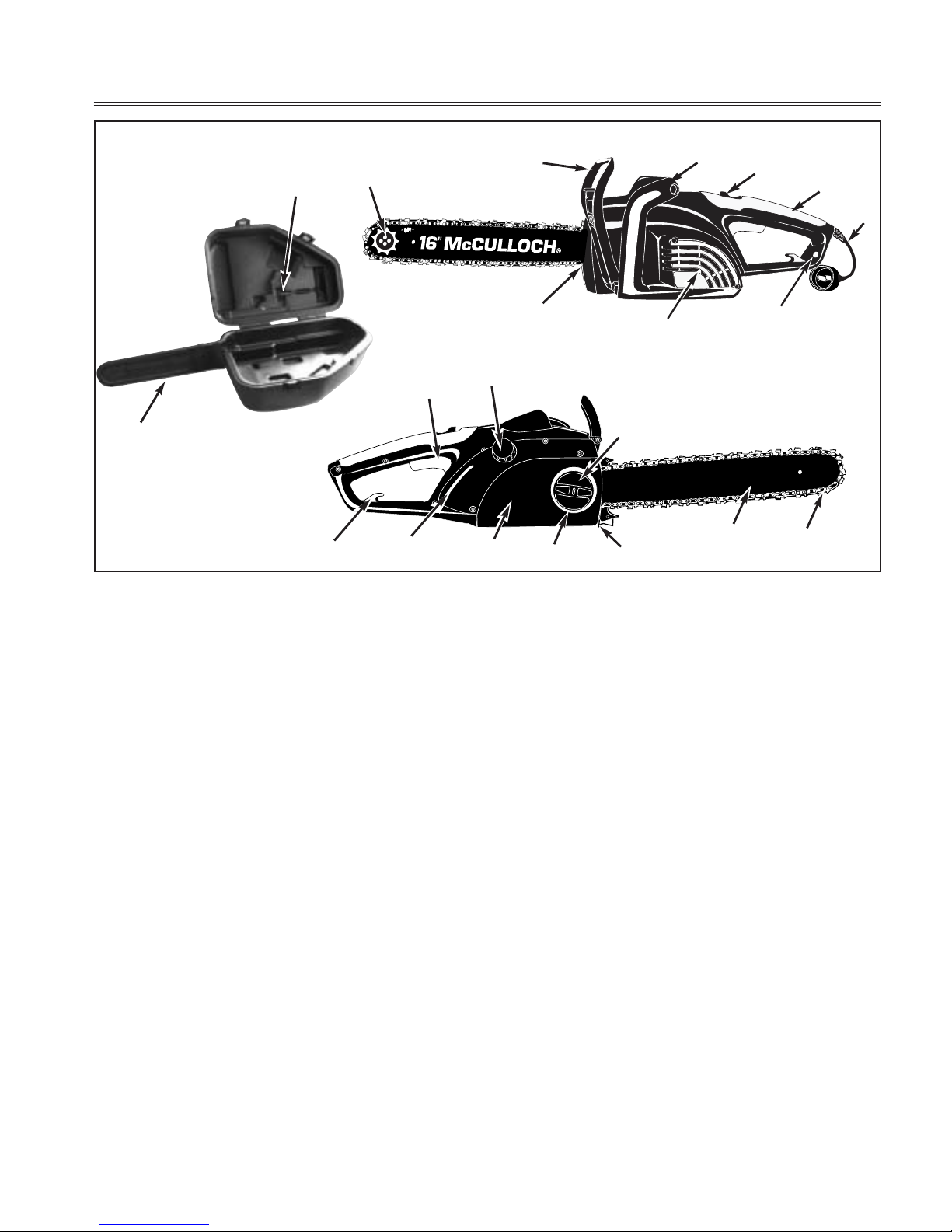

2-1. General Identification
2-2. Safety Features
2-3. Glossary

3 ASSEMBLY INSTRUCTIONS . . . . . . . . . . . . . . . . .19

3-1. Introduction
3-2. Assembly Requirements

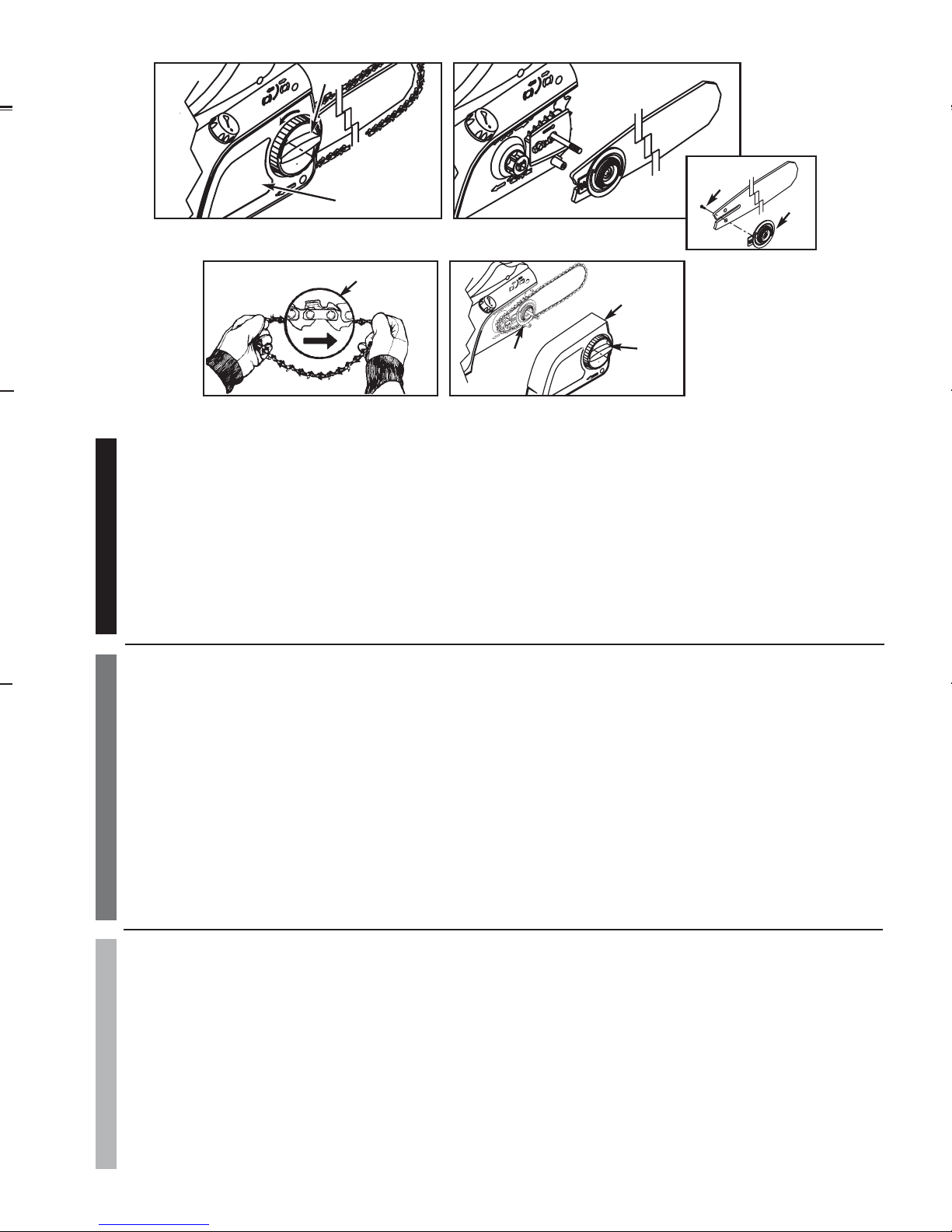

3-3. Guide Bar / Saw Chain Installation
3-4. Saw Chain Tension Adjustment
3-5. Filling Oil Tank
3-6. Selecting the Proper Extension Cord for Your Saw

Model

4 OPERATING INSTRUCTIONS . . . . . . . . . . . . . . . .25

4-1. To Start Saw
4-2. To Stop Motor
4-3. Chain and Bar Lubrication
4-4. CHAIN BRAKE®/ Hand Guard
4-5. Extension Cords

5 GENERAL CUTTING INSTRUCTIONS . . . . . . . . . 32

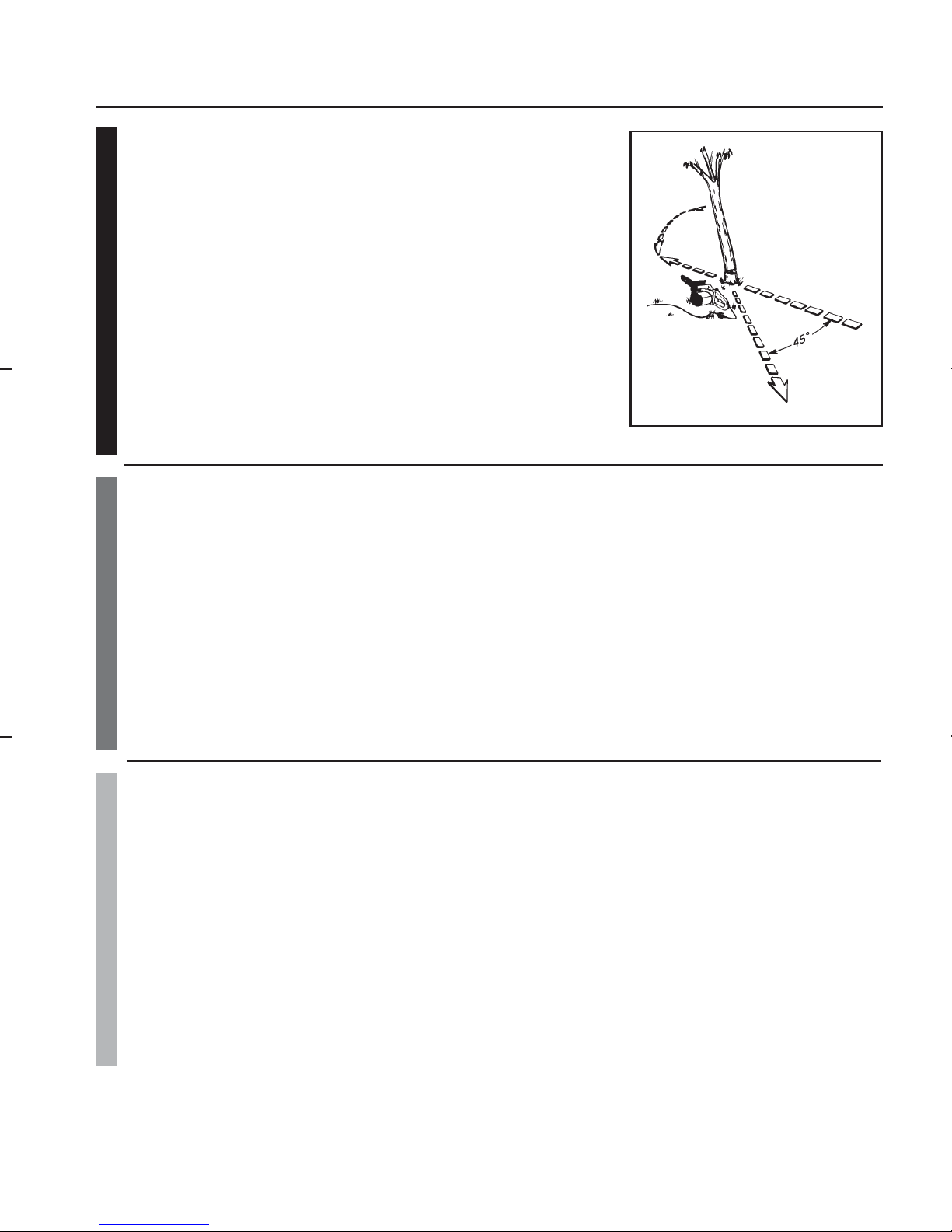

5-1. Felling
5-2. Limbing
5-3. Bucking

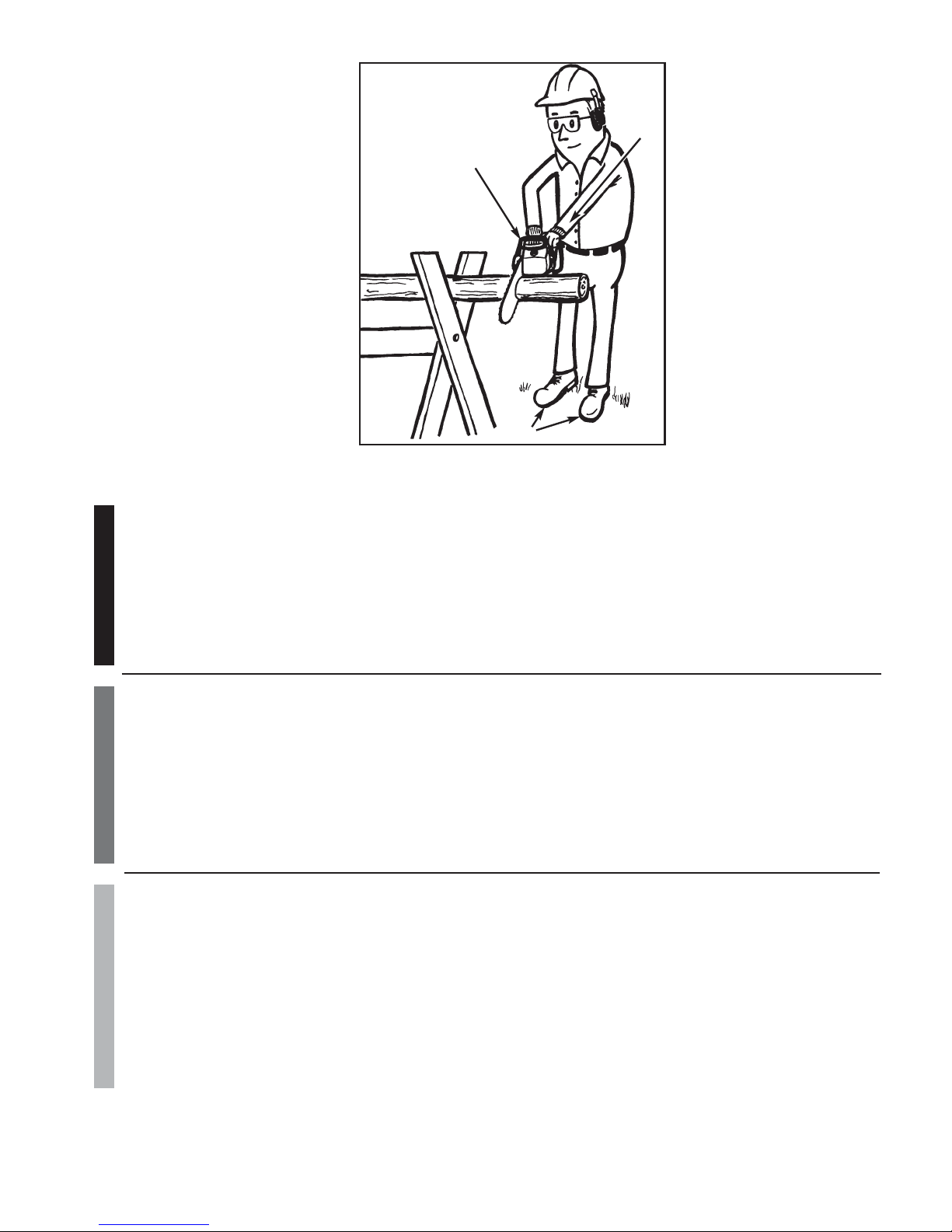

5-4. Bucking Using a Sawhorse

6 BAR / CHAIN MAINTENANCE . . . . . . . . . . . . . . . .38

6-1. Guide Bar Maintenance

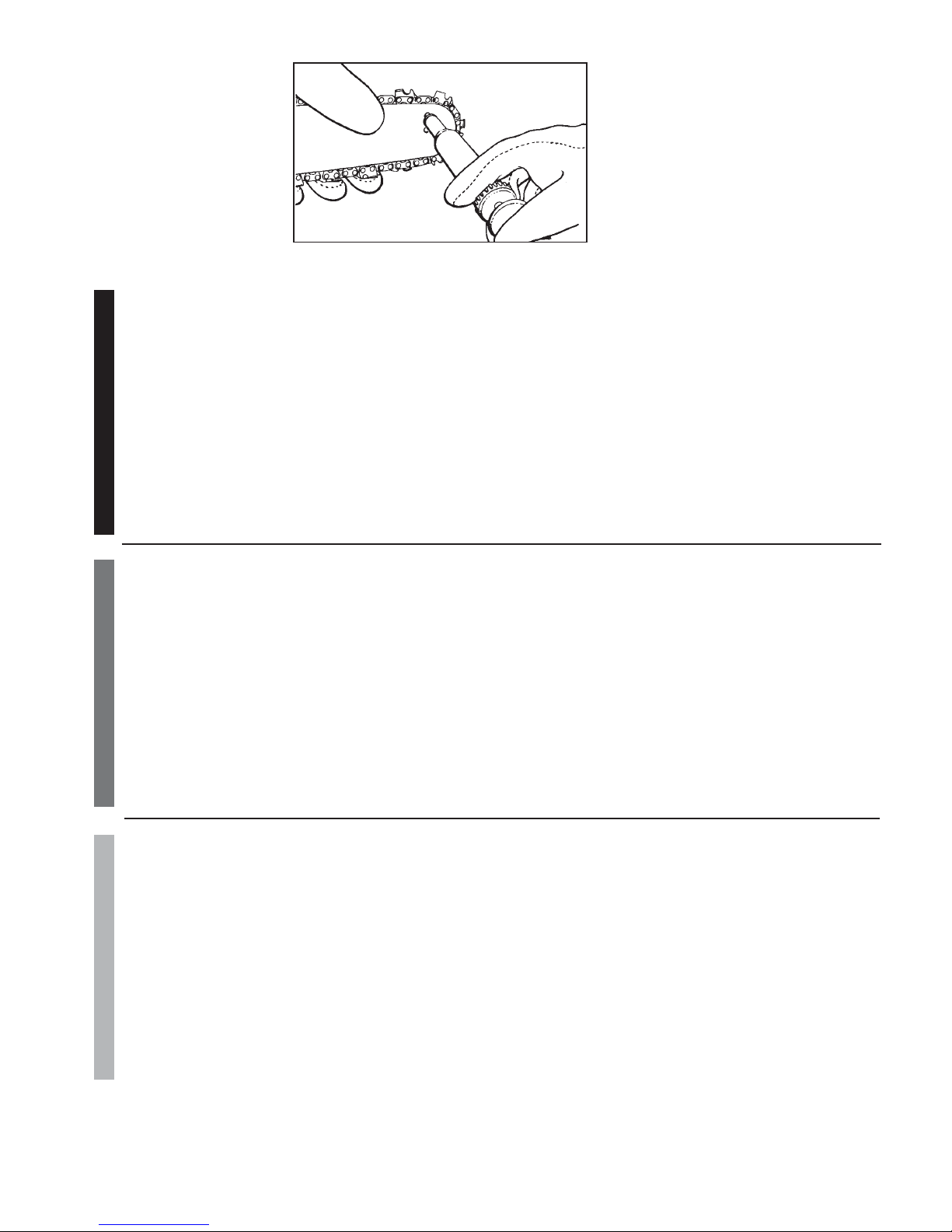

6-2. Chain Maintenance Instructions

7 PREVENTIVE MAINTENANCE . . . . . . . . . . . . . . . .44

7-1. Preventive Maintenance
7-2. Chain Replacement Information

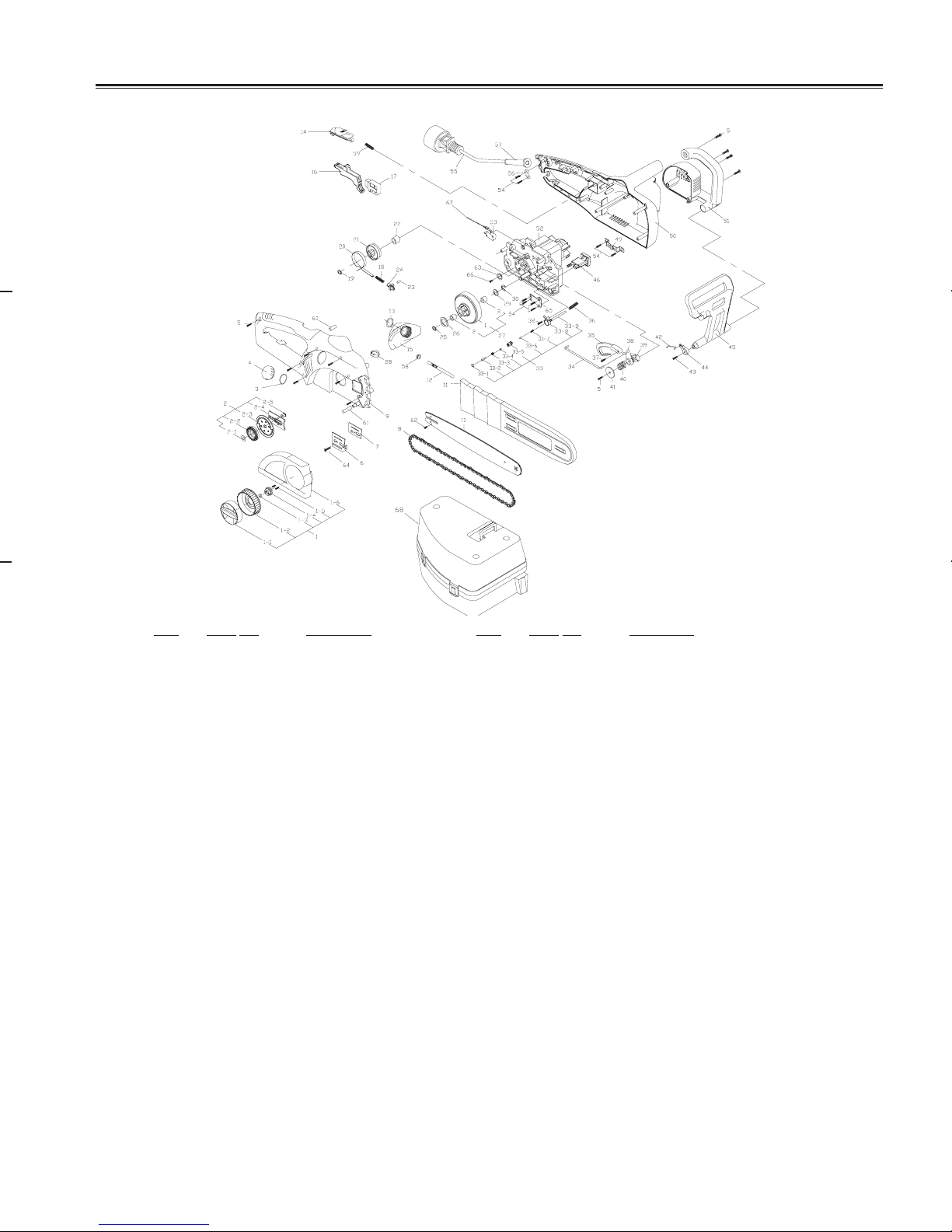

8 PARTS LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

E
S
P
A
Ñ
O

L

1 PRECAUCIONES DE SEGURIDAD IMPORTANTES .3

1-1. Como Leer Simbolos y Colores
1-2. Precauciones de Seguridad Importantes
1-3. Otras Precauciones de Seguridad
1-4. Precauciones Generales de Seguridad Para

Usuarios de Sierras Mecánicas
1-5. Mas Acerca del Contragolpe
1-6. Simbolos Internacionales

2 INFORMACION GENERAL . . . . . . . . . . . . . . . . . . .15

2-1. Identificación General
2-2. Aspectos de Seguridad
2-3. Glosario

3 INSTRUCCIONES DE ENSEMBLADO . . . . . . . . . .19

3-1. Introduccion
3-2. Requerimientos Para Elensamblado
3-3. Instalacion de la Barra Guia / Cadena de la Sierra
3-4. Ajuse de la Tension de la Cadena de la Sierra
3-5. Llenando el Tanque de Aceite
3-6. Seleccionando el Cable de Extension Correcto

4 INSTRUCCONES DE OPERACION . . . . . . . . . . . .25

4-1. Para Arrancar la Sierra
4-2. Para Apagar el Motor
4-3. Lubricacion de la Barra y Cadena de la Sierra
4-4. CHAIN BRAKE®/ Guardamanos
4-5. Cables de Extension

5 INSTRUCCIONES DE CORTADO GENERALES . . 32

5-1. Talado
5-2. Desramado
5-3. Leñado
5-4. Leñado Usando un Caballete Para Aserrar

6 MANTENIMIENTO DE LA BARRA / CADENA . . . . .38

6-1. Mantenimiento de la Barra Guia
6-2. Instrucciones de Mantenimiento de la Cadena

7 INSTRUCCIONES DE MANTENIMIENTO . . . . . . . .44

7-1. Mantenimiento Preventivo
7-2. Información Sobre el Recambio de la Cadena

8 LISTA DE PIEZAS . . . . . . . . . . . . . . . . . . . . . . . . .46

2

TABLE OF CONTENTS - TABLE DES MATIERES ­TABLA DE CONTENIDOS

1- IMPORTANT SAFETY PRECAUTIONS - PRÉCAUTIONS DE SECURITE
IMPORTANTES - PRECAUCIONES DE SEGURIDAD IMPORTANTES

3 4

F
R
A
N
C
A

I

S

MESURES DE SECURITE POUR UTILISATEURS DE TRONCONNEUSES

(ANSI/UL 1662-1995) (CAN/CSA-Z62.1-03)

Votre tronçonneuse McCulloch comprend une étiquette avertissement située sur le LEVIER DE CHAIN BRAKE®.
Cette étiquette et les règles de sécurité comprises dans ces pages doivent être lues attentivement avant toute utili­sation de la tronçonneuse.

1-1. INTERPRETATIONS DES SYMBOLES ET COULEURS :

AVERTISSEMENT

Utilisé pour vous avertir qu’une procédure dangereuse est à éviter.

RECOMMANDE

Procédures de coupe recommandées.

VERT

ROUGE

E
N
G

L

I
S
H

SAFETY PRECAUTIONS FOR CHAIN SAW USERS

(ANSI/UL 1662-1995) (CAN/CSA-Z62.1-03)

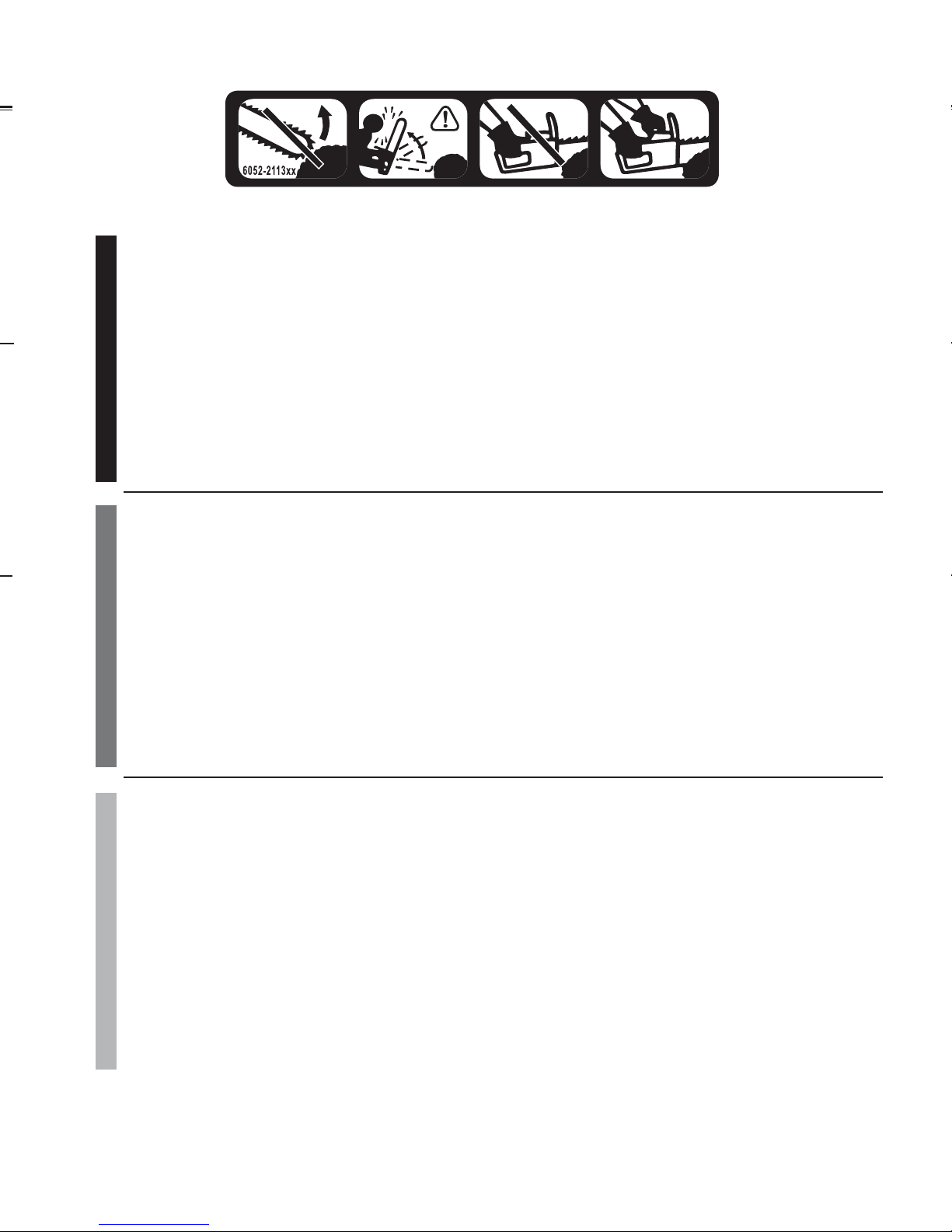

Your McCulloch Chain Saw is provided with a safety label located on the CHAIN BRAKE

®

LEVER. This label, along

with the safety instructions on these pages, should be carefully read before attempting to operate your saw.

1-1. HOW TO READ SYMBOLS AND COLORS:

WARNING

Used to warn that an unsafe procedure should not be performed.

RECOMMENDED

Recommended cutting procedure.

GREEN

RED

E
S
P
A
Ñ
O

L

PRECAUCIONES DE SEGURIDAD PARA USUARIOS DE SIERRAS DE CADENA

(ANSI/UL 1662-1995) (CAN/CSA-Z62.1-03)

Su Sierra de Cadena McCulloch esta proveída con una etiqueta de seguridad localizado en la manija del CHAIN
BRAKE®. Esta etiqueta, junto con las instrucciones de seguridad en estas páginas, deberán ser leídas antes de inten­tar operar estas unidades.

1-1. COMO LEER SIMBOLOS Y COLORES:

ADVERTENCIA

Utilizado para prevenir de un procedimiento inseguro que no deberá ser ejecutado

RECOMENDACION

Procedimientos de cortado recomendados.

VERDE

ROJO

F
R
A
N
C
A

I

S

AVERTISSEMENT RECOMMANDE

(Figure 2-1A)

1. Eviter tout contact avec la pointe du guide-chaîne. 4. Tenir la tronçonneuse fermement, des

2. Attention aux rebonds.

3. Ne pas se servir de la tronçonneuse d’une seule main.

1-2. INSTRUCTIONS DE SECURITE IMPORTANTES

1. PIÈCES DE RECHANGE - Pour les réparations, utilisez exclusivement des pièces de rechange identiques.

2. FICHES POLARISÉE - Pour réduire les risques de secousses électriques, cet équipement est équip´d’une fiche

3. GARDER LE SECTEUR DE TRAVAIL NET : Un lieu de travail encombré est propice aux blessures. Ne pas com-

E
N
G

L

I
S
H

WARNING RECOMMENDED

(Figure 2-1A)

1. Avoid bar nose contact. 4. Hold Saw properly with both hands.

2. Beware of kick back.

3. Do not attempt to hold saw with one hand.

1-2. IMPORTANT SAFETY INSTRUCTIONS

1. REPLACEMENT PARTS - When servicing use only identical replacement parts.

2. POLARIZED PLUGS - To reduce the risk of electric shock, this equipment has a polarized plug (one blade is wider

3. KEEP THE WORK AREA CLEAN: Cluttered areas invite injuries. Do not start cutting until you have a clear work

E
S
P
A
Ñ
O

L

ADVERTENCIA RECOMMENDACION

(Figura 2-1A)

1. Evite el contacto con la cabeza de barra. 4. Sostenga la sierra adecuadamente con

2. Cuidado con el contragolpe.

3. No intente sostener la sierra con una mano.

1-2. PRECAUCIONES DE SEGURIDAD IMPORTANTES

1. PIEZAS DE REPUESTO - Cuando realice un mantenimiento, utilice sólo piezas de repuesto idénticas.

2. BUJÍAS POLARIZADAS - Para reducir el riesgo de un choque eléctrico, este equipo cuenta con en enchufe polar-

3. MANTENGA EL AREA DE TRABAJO LIMPIA: Areas de trabajo sucias inducen lesiones. No empiece a cortar

.

1234

2-6A

F
R
A
N
C
A

I

S

AVERTISSEMENT RECOMMANDE

(Figure 2-1A)

1. Eviter tout contact avec la pointe du guide-chaîne. 4. Tenir la tronçonneuse fermement, des

2. Attention aux rebonds.

deux mains.

3. Ne pas se servir de la tronçonneuse d’une seule main.

1-2. INSTRUCTIONS DE SECURITE IMPORTANTES

1. PIÈCES DE RECHANGE - Pour les réparations, utilisez exclusivement des pièces de rechange identiques.

2. FICHES POLARISÉE - Pour réduire les risques de secousses électriques, cet équipement est équip´d’une fiche
polarisée (une broche est plus large que l’autre). Cette fiche ne peut étre branchée que dans un sens dans une
prise de courant polarisée. Si la prise n’adapte pas entièrement dans l’inverse de côtelette la prise. Ne changez
pas la prise de quelque façon.

3. GARDER LE SECTEUR DE TRAVAIL NET : Un lieu de travail encombré est propice aux blessures. Ne pas com­mencer de coupe avant d’avoir un lieu de travail dégagé, une position stable et une voie de retraite plannifiée.

E
N
G

L

I
S
H

WARNING RECOMMENDED

(Figure 2-1A)

1. Avoid bar nose contact. 4. Hold Saw properly with both hands.

2. Beware of kick back.

3. Do not attempt to hold saw with one hand.

1-2. IMPORTANT SAFETY INSTRUCTIONS

1. REPLACEMENT PARTS - When servicing use only identical replacement parts.

2. POLARIZED PLUGS - To reduce the risk of electric shock, this equipment has a polarized plug (one blade is wider
than the other). This plug will fit in a polarized extension cord only one way . If the plug does not fit fully in the exten­sion cord, reverse the plug. Do not change the plug in any way.

3. KEEP THE WORK AREA CLEAN: Cluttered areas invite injuries. Do not start cutting until you have a clear work
area, secure footing, and a planned retreat path from the falling tree.

E
S
P
A
Ñ
O

L

ADVERTENCIA RECOMMENDACION

(Figura 2-1A)

1. Evite el contacto con la cabeza de barra. 4. Sostenga la sierra adecuadamente con

2. Cuidado con el contragolpe.

ambas manos.

3. No intente sostener la sierra con una mano.

1-2. PRECAUCIONES DE SEGURIDAD IMPORTANTES

1. PIEZAS DE REPUESTO - Cuando realice un mantenimiento, utilice sólo piezas de repuesto idénticas.

2. BUJÍAS POLARIZADAS - Para reducir el riesgo de un choque eléctrico, este equipo cuenta con en enchufe polar­izado (una cuchilla de contacto más ancha que la otra). Este enchufe encajará exclusivamente en una toma de
corriente polarizad. Si el enchufe no cabe completamente en el revés de la chuleta el enchufe. No cambie el
enchufe de ninguna manera.

3. MANTENGA EL AREA DE TRABAJO LIMPIA: Areas de trabajo sucias inducen lesiones. No empiece a cortar
hasta que no tenga un área de trabajo limpia, se encuentre seguramente parado y haya planeado el sendero de
retirada del árbol que caerá.

5 6

F
R
A
N
C
A

I

S

4. OBSERVER LES ALENTOURS DE VOTRE SECTEUR DE TRAVAIL: Etre vigilant lors de la coupe de petits buis­sons et arbustres car les matériaux plus fins peuvent «s’attraper» dans la chaîne et être projetés dans votre direc­tion ou vous faire perdre l’éuilibre. Ne jamais se servir de la tronçonneuse en se tentant dans un arbre à moins
d’avoir reçu une formation spéciale. Faire attention à ne pas étre heurté par les branches sous tension qui se
relâchent lors de leur coupe. Ne pas laisser la tronçonneuse exposée aux intempéries. Ne pas laisser la tronçon­neuse exposée aux intempeéries. Ne pas utiliser la tronçonneuse dans un endroit mouillé ou humide. Ne pas
utiliser la tronçonneuse en présence de produits (liquides ou gaz) combustibles.

5. PROTECTION CONTRE LES CHOCS ELECTRIQUES : Empêcher tout contact corporal avec toutes surfaces de
terre tels tuyaux métalliques, grillages…).

6. GARDER LES ENFANTS ET SPECTATEURS ADISTANCE : Ne laisser personne toucher la tronçonneuse ou le
prolongateur. Personne d’autre que l’opérateur ne doit se trouver dans le rayon d’action de la machine.

7. RANGER UNE TRONCONNEUSE INUTILISEE : Quand non utilisée, ranger la tronçonneuse hors de la portée
des enfants, à une hauteur inaccessible ou sous clé, et dans un endroit sec.

8. NE PAS FORCER LA TRONCONNEUSE : La tronçonneuse aura une meilleure performance, et une plus sûre, si
elle est utilisée au rythme pour lequel elle a été conçue.

9. UTILISER LE BON OUTIL: Ne couper que du bois. Ne pas utiliser la tronçonneuse à des fins pour lesquelles ellen
n’apas été conçue. Ne jamais utilser la tronçonneuse pour couper plastique, maçonnerie, ou tout autre matériel
n’étant pas pour la construction.

E
N
G

L

I
S
H

4. CONSIDER THE WORK AREA ENVIRONMENT: Use extreme caution when cutting small sized brush and
saplings because the slender material may catch the saw chain and be whipped toward you or pull you off bal­ance. Do not operate a chain saw in a tree unless specifically trained to do so. When cutting a limb that is under
tension, be alert for spring back so that you will not be struck when the tension in the wood fibers is released. Do
not expose the chain saw to rain. Do not use the chain saw in damp or wet locations. Do not use the chain saw
in presence of flammable liquids or gases.

5. GUARD AGAINST ELECTRIC SHOCK: Prevent body contact with grounded surfaces. For example: metal pipes,
wire fences.

6. KEEP CHILDREN AWAY: Do not let visitors contact the chain saw or extension cord. All visitors should be kept
away from the work area.

7. STORE IDLE CHAIN SAW: When not in use, chain saws should be stored in a dry, and high or locked-up place ­out of the reach of children. When storing saw, use a scabbard or carrying case.

8. DO NOT FORCE CHAIN SAW: It will do the job better and safer at the rate for which it was intended.

9. USE RIGHT TOOL: Cut wood only. Don’t use chain saw for purposes not inteded - for example - Don’t use the
chain saw for cutting plastic, masonry, or non-wood building materials.

E
S
P
A
Ñ
O

L

4. CONSIDERE ELMEDIO AMBIENTE DELAREA DE TRABAJO: Utilice extrema precaución cuando corte arbustos
pequeños, áboles jovenes, dado a que material delgado puede ser atrapado por la sierra y azotado en dirección
de usted, o sacarlo de balance. No opere la sierra en un árbol a menos de que usted se encuentre especifica­mente entrenado para hacerlo. Cuando corte ramas que contengan tensión, esté alerta del resorteopara que
usted no sea golpeado cuando la tensión de la fibras de la madera sea liberada. No exponga la sierra de cade­na en presencia de liquidos o gases flamables.

5. PREVENGASE CONTRA UN CHOQUE ELECTRICO: Prevenga su cuerpo del contacto con superficies que
hagan tierra (i.e., tubos de metal, cercas de alambre, etc.).

6. MANTENGA NIÑOS Y ESPECTADORES ALEJADOS: No permita que los visitantes tengan contacto con la sier­ra o la extensión de poder. Todos los visitantes deberán ser mantenidos fuera del área de trabajo.

7. ALMACENE LA SIERRA DE CADENA: Cuando no se encuentre en uso, la sierra de cadena deberá ser almace­nada fuera del alcance de los niños, en un lugar seco, elevado, y asegurado.

8. NO FORCE LA SIERRA DE CADENA: La sierra de cadena realizará un trabajo mejor y más seguro cuando se
utilice a el promedio para el cual fue diseñada.

9. UTILICE LA HERRAMIENTAADECUADA: Corte solamente madera. No utilice la sierra de cadena para proposi­tos para los cuales no fue diseñada. Pro ejemplo, no utilice la sierra de cadena para cortar plasticos, mamposte­ria, o materiales que no sean para la construcción.

F
R
A
N
C
A

I

S

10. S’HABILLER DE MANIERE APPROPRIEE : Ne pas porter de vêtements trop amples ou de bijoux cars ils risquent

11. VETEMENTS ET EQUIPEMENT RECOMMANDES : Porter des chaussures, gants et lunettes de protection, des

12. TRANSPORT DE LA TRONCONNEUSE : Transporter la tronçonneuse en la tenant par la poignée avant; s’as-

13. ASSUREZ SOIGNEUSEMENT LA MAINTENANCE DE LA SCIE À CHAÎNE : Inspectez périodiquement les cor-

14. DEBRANCHER LA TRONCONNEUSE : Débrancher la tronçonneuse quand non utilisée, avant tout service, et

15. PROLONGATEURS POUR EXTERIEUR : Utiliser uniquement des prolongateurs conçus et indiqués pour usage

E
N
G

L

I
S
H

10. DRESS PROPERLY: Do not wear loose clothing or jewelry. They can get caught in moving parts. Rubber gloves

11. USE SAFETY GLASSES: Also use safety footwear; snug fitting clothing; protective gloves; head and protection.

12. CARRYING SAW: Carry the chain saw by the front handle with the saw stopped, finger off the switch, the guide

13. MAINTAIN CHAIN SAW WITH CARE: Inspect chain saw cords periodically and if damaged, have repaired by

14. DISCONNECT CHAIN SAW: Disconnect the chain saw when not in use, before servicing, and when changing

15. OUTDOOR EXTENSION CORDS: Use only extension cords intended for use outdoor and so marked.

E
S
P
A
Ñ
O

L

10. VISTASE PROPIAMENTE: No se vista con ropa suelta o joyeria ya que pueden ser atrapadas por las partes en

11. UTILICE EQUIPO DE SEGURIDAD: Utilice lentes de precaución, ropa entallada, calzado de precaución, guantes

12. TRANSPORTANDO LA UNIDAD: Transporte la sierra por la manija frontal con la sierra apagada. Mantenga su

13. TRATE LA SIERRA CON CUIDADO: revise las cuerdas de la sierra mecánica regularmente y si está dañada,

14. DESCONECTE LA SIERRA DE CADENA: Desconecte la sierra de cadena cuando no se encuentre en uso, antes

15. CABLES DE EXTENSION PARAUSO ALAIRE LIBRE: Utilice solamente cables de extensión que hayan sido dis-

F
R
A
N
C
A

I

S

10. S’HABILLER DE MANIERE APPROPRIEE : Ne pas porter de vêtements trop amples ou de bijoux cars ils risquent
de vous gêner et de se faire prendre dans une partie mobile de l’appareil. L’utilisation des élastiques et des
semelles antidérapantes est recommandée pour tout travail à l’extérieur. Les cheveux longs doivent être protégés
par un casque ou autre protection.

11. VETEMENTS ET EQUIPEMENT RECOMMANDES : Porter des chaussures, gants et lunettes de protection, des
habits moulants, des protecteurs d’oreilles et un casque.

12. TRANSPORT DE LA TRONCONNEUSE : Transporter la tronçonneuse en la tenant par la poignée avant; s’as­surer que la tronçonneuse est en position «Arrét» et garder vos doigts loin de la gâchette; s’assurer aussi que le
guide-chaîne et la chaîne sont vers l’arrière.

13. ASSUREZ SOIGNEUSEMENT LA MAINTENANCE DE LA SCIE À CHAÎNE : Inspectez périodiquement les cor­dons de la scie à chaîne, et, s'ils sont endommagés, faites-les réparer dans un centre de maintenance agréé.
Conservez le cordon éloigné de la chaîne et de l'opérateur à tout moment. Ne jamais porter la scie en la tenant
par le cordon, ne tirez pas sur la scie pour débrancher le cordon de la prise. Protégez le cordon contre l'huile et
les bords coupants. Inspectez les rallonges régulièrement et remplacez-les si elles sont endommagées.
Conservez les outils affûtés et propres pour de meilleures performances et une meilleure sécurité. Respectez les
instructions concernant la lubrification et le remplacement des accessoires. Conservez les poignées sèches, pro­pres, et exemptes d'huile et de graisse.

14. DEBRANCHER LA TRONCONNEUSE : Débrancher la tronçonneuse quand non utilisée, avant tout service, et
pour tout changement de pièces et accessoires tels le guide-chaîne et la chaîne.

15. PROLONGATEURS POUR EXTERIEUR : Utiliser uniquement des prolongateurs conçus et indiqués pour usage
extérieur.

E
N
G

L

I
S
H

10. DRESS PROPERLY: Do not wear loose clothing or jewelry. They can get caught in moving parts. Rubber gloves
and non-skid footwear are recommended when working outdoors. Wear protective hair covering to contain long
hair.

11. USE SAFETY GLASSES: Also use safety footwear; snug fitting clothing; protective gloves; head and protection.

12. CARRYING SAW: Carry the chain saw by the front handle with the saw stopped, finger off the switch, the guide
bar and saw chain to the rear.

13. MAINTAIN CHAIN SAW WITH CARE: Inspect chain saw cords periodically and if damaged, have repaired by
authorized service facility. Keep cord clear of the chain and operator at all times. Never carry saw by the cord or
pull it to disconnect from receptacle. Keep the cord free from oil and away from sharp edges. Inspect extension
cords periodically and replace if damaged. Keep tools sharp and clean for better and safer performance. Follow
instructions for lubricating and changing accessories. Keep handles dry, clean and free from oil and grease.

14. DISCONNECT CHAIN SAW: Disconnect the chain saw when not in use, before servicing, and when changing
accessories and attachments, such as saw chain and guard.

15. OUTDOOR EXTENSION CORDS: Use only extension cords intended for use outdoor and so marked.

E
S
P
A
Ñ
O

L

10. VISTASE PROPIAMENTE: No se vista con ropa suelta o joyeria ya que pueden ser atrapadas por las partes en
movimiento. Ligas o calzado contra el resbalo son recomendados cuando trabaje al aire libre. Utilice cubiertas
protectivas para cabello para sostener el cabello largo.

11. UTILICE EQUIPO DE SEGURIDAD: Utilice lentes de precaución, ropa entallada, calzado de precaución, guantes
de protección, y equipo de protección para oídos y cabeza.

12. TRANSPORTANDO LA UNIDAD: Transporte la sierra por la manija frontal con la sierra apagada. Mantenga su
dedo fuera del interruptor, y asegurese de que labarra guía y la cadena de la sierra se encuentren hacia atras.

13. TRATE LA SIERRA CON CUIDADO: revise las cuerdas de la sierra mecánica regularmente y si está dañada,
repárela en un centro de servicio autorizado. Mantenga la cuerda lejos de la cadena y del usuario en todo momen­to. No transporte nunca la sierra por la cuerda o tire de ella para desconectarla del receptáculo. Mantenga la cuer­da limpia de aceite y alejada de superficies cortantes. Inspeccione las cuerdas de extensión y sustitúyalas si están
dañadas. Mantenga las herramientas afiladas y limpias para obtener un rendimiento mejor y más seguro. Siga
las instrucciones de lubricación y recambio de accesorios. Mantenga las asas secas, limpias y sin aceite o grasa.

14. DESCONECTE LA SIERRA DE CADENA: Desconecte la sierra de cadena cuando no se encuentre en uso, antes
de cada servicio, y cuando cambie accesorios y aditamentos tales como la cadena de la sierra y el resguardo.

15. CABLES DE EXTENSION PARAUSO ALAIRE LIBRE: Utilice solamente cables de extensión que hayan sido dis­eñados para uso al aire libre y los cuales sean marcados.

7 8

F
R
A
N
C
A

I

S

16. RESTER VIGILANT : Attention à ce que vous faites. Utiliser votre sens commun. Ne pas manier la tronçonneuse
par moments de fatigue. Rester à l’écart de la chaîne quand le moteur est en marche. Avant de mettre le moteur
en marche, s’assurer que la chaîne ne touche rien.

17. EXAMINER LES PIECES : Avant toute autre utilisation de la tronçonneuse, un guide-chaîne ou toute autre pièce
endommagée devrait être examinée soigneusement afin de pouvoir déterminer si son fonctionnement sera
adéquat à sa fonction prévue. Vérifier le montage, l’alignement et la fixation de toute pièce mobile ; vérifier qu’il
n’y a pas de piéces cassées ou tout autre problème qui affecteraient son fonctionnement. Un guide-chaîne ou
toute pièce endommagée devrait être réparée correctement ou remplacée par un centre de réparations agréé,
sauf indication contraire dans ce manuel d’instructions.

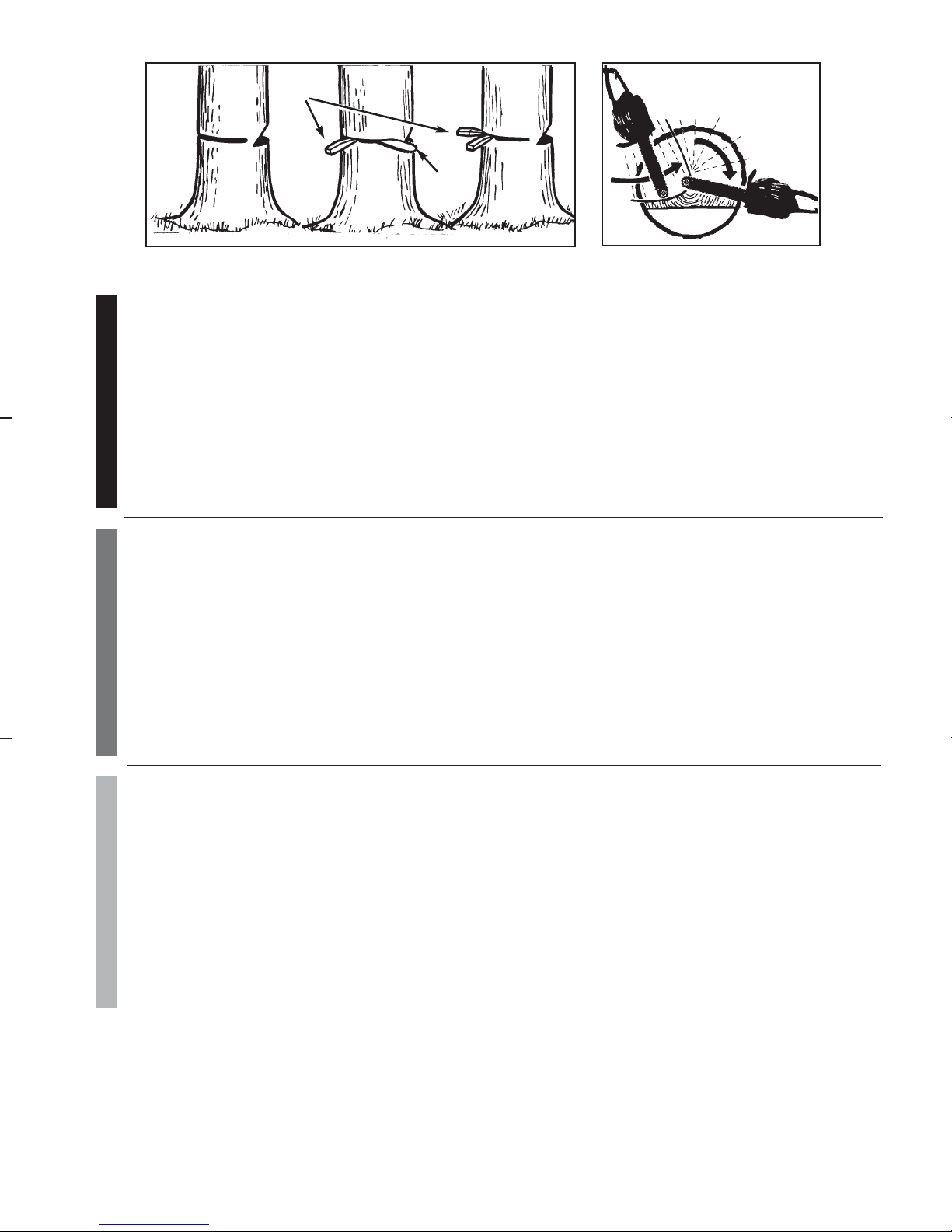

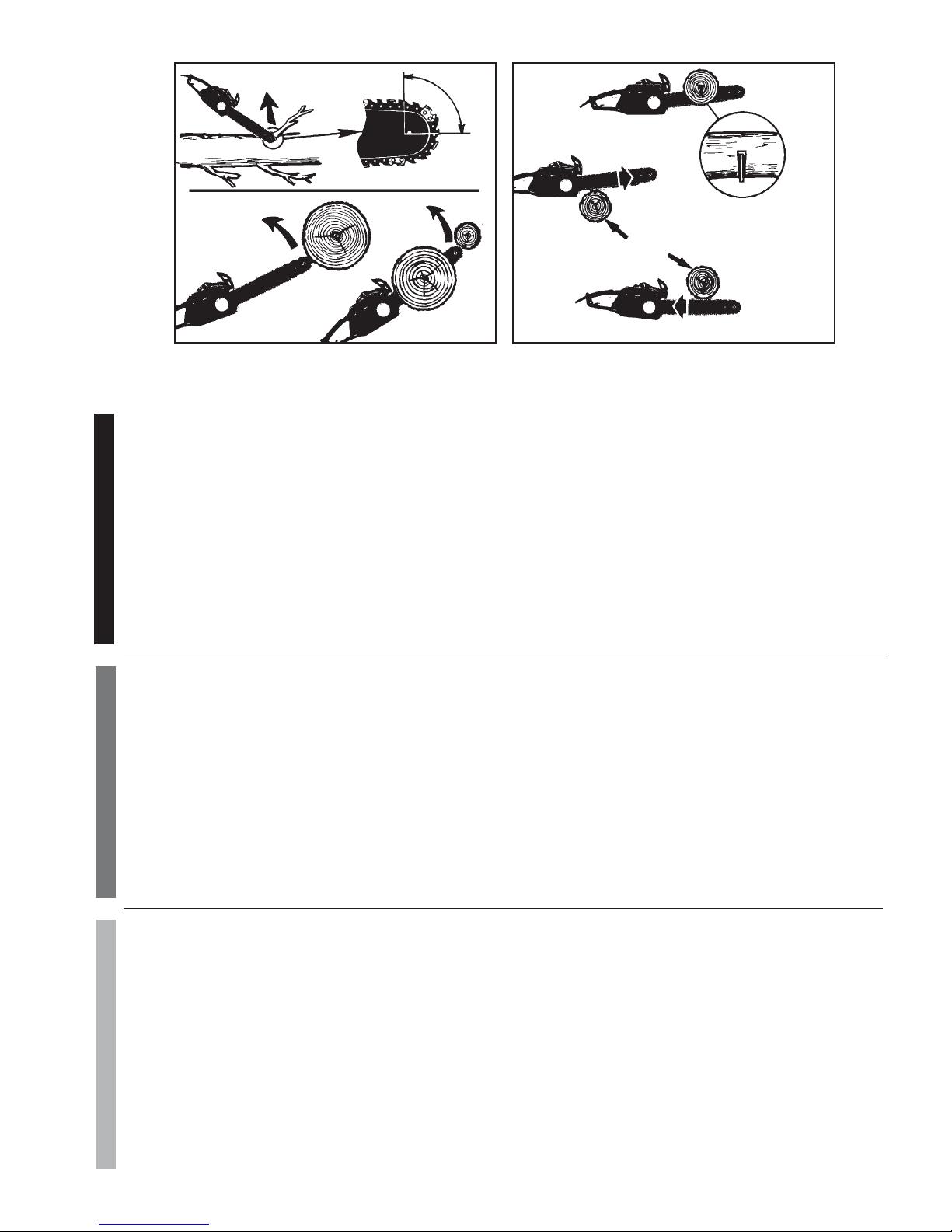

18. ATTENTION AUX REBONDS :

AVERTISSEMENT:Les REBONDS peuvent se produire si la tête du guide-chaîne touche un objet,

ou si le bois se resserre sur la chaîne de la tronçonneuse dans la coupe. Si un contact a lieu avec la tête du guide­chaîne, la tronçonneuse peut, en l’espace d’une seconde, être projetée de manière incontrôlée dans un mouve­ment en arc, en direction de l’opérateur. Coincer la chaîne le long de la partie supérieure du guide-chaîne peut
pousser le guide-chaîne peut pousser le guide-chaîne vers l’arrière, vers l’opérateur. Chacune de ces réactions
peut vous faire perdre contrôle de la tronçonneuse et peut entraîner de sérieuses blessures. Suivre les précau­tions suivantes afin de minimiser les risques de rebonds.

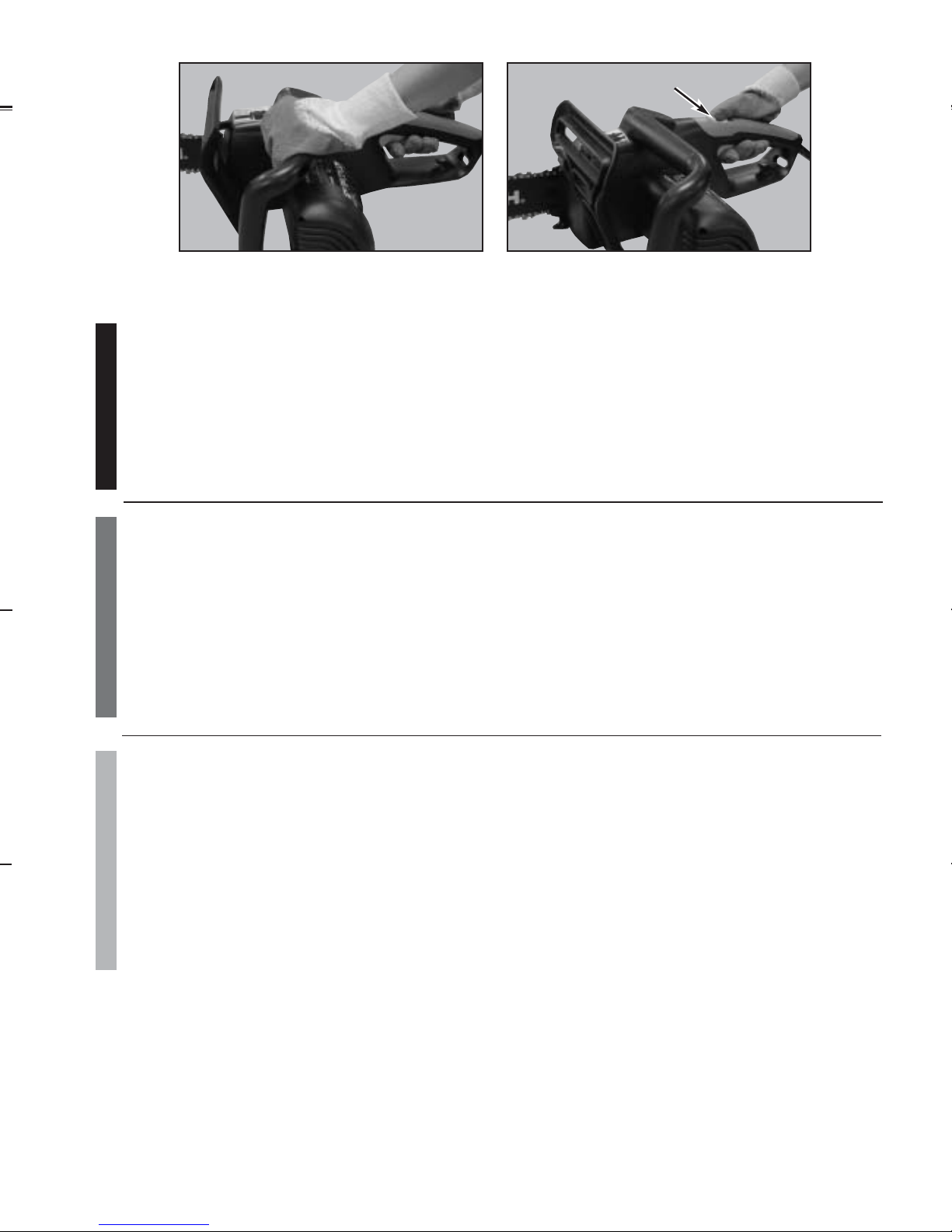

A. TENEZ LASCIE FERMEMENT : Lorsque le moteur tourne, tenez fermement la scie à chaîne des deux mains.

Empoignez de façon ferme, en enfermant les poignées de la scie à chaîne entre votre pouce et vos doigts.
Remarque : Si la scie possède un contrôle manuel de graissage, des instructions supplémentaires ou adap­tées concernant sont utilisation sont données.

E
N
G

L

I
S
H

16. STAY ALERT: Watch what you are doing. Use common sense. Do not operate the chain saw when you are tired.
Keep all parts of the body away from the saw chain when the motor is operating. Before you start the saw, make
sure the saw chain is not contacting anything.

17. CHECK DAMAGED PARTS: Before further use of the chain saw, a guard or other part that is damaged should be
carefully checked to determine that it will operate properly and perform its intended function. Check for alignment
of moving parts, binding of moving parts, breakage of parts, mounting, and any other conditions that may affect its
operation. Aguard or other part that is damaged should be properly repaired or replaced by an authorized service
center unless otherwise indicated elsewhere in this instruction manual.

18. GUARD AGAINST KICKBACK:

WARNING: Kickback may occur when the nose or tip of the guide bar touches an object, or when the

wood closes in and pinches the saw chain in the cut. Tip contact in some cases may cause a lightening fast reverse
action, kicking the guide bar up and back towards the operator. Pinching the saw chain along the top of the guide bar
may push the guide bar rapidly back towards the operator. Either of these reactions may cause you to lose control of
the saw which could result in serious injury to the user. The following precautions should be followed to minimize kick­back:

A. GRIP SAW FIRMLY: Hold the chain saw firmly with both hands when the motor is running. Use a firm grip with

thumbs and fingers encircling the chain saw handles. Note : If a manual oiler control is provided, additional or
modified instructions regarding its use is to be provided.

E
S
P
A
Ñ
O

L

16. ESTE ALERT A: Fijese lo que este haciendo. Utilice el sentido común. No opere la sierra cuando se encuentre fati­gado. Mantenga todas las partes de su cuerpo alejadas de la sierra de cadena cuando el motor se encuentra en
operación. Antes de arrancar la sierra, asegurese de que la cadena de la sierra no esté haciendo contacto con
nada.

17. RIVISE LAS PARTES DAÑADAS: Antes de cualquier uso de la sierra de cadena, el resguardo u otra parte que
se encuentre dañada deberá ser cuidadosamente revisado para determinar si operará propiamente y realizará la
funcion para la cual fue diseñada. Revise et alineamiento de las partes movibles, y cualquier otra condición que
pueda afectar la operación correcta de la unidad. Un resguardo o cualquier otra parte dañada deberá ser propia­mente reparada o reemplazada por un centro de servicio autorizado, a menos de que el manual indique otra cosa.

18. PROTEJASE CONTRA EL CONTRAGOLPE:

PRECAUCION: EL CONTRAGOLPE puede ocurrir cuando la nariz o la punta de la barra guía toca

un objeto, o cuando la madera se cierra y pellizca la sierra de cadena cuando esta cortando. Si la punta de la barra
hace contacto, puede causar un a reacción reversiva relámpago, pateando la barra guía hacia arriba y atrás en direc­ción del operado. Pellizcando la sierra de cadena a lo largo de la barra guía pude empujar la barra rápidamente hacia
atrás en dirección el operador. Cualquiera de estas reacciones puede causar que usted pierda el control de la sierra,
lo cual puede resultar en serias lesiones personales. Las siguientes precauciones deberán ser seguidas para mini­mizar el contragolpe.

A. AGARRE LASIERRACON FUERZASujete la sierra mecánica firmemente con ambas manos cuando el motor

esté en marcha. Agárrela con fuerza y que el pulgar y los dedos rodeen las asas de la sierra mecánica. Nota:
si se proporciona un controlador de lubrificación manual, se proporcionarán instrucciones adicionales o mod­ificadas sobre su uso.

F
R
A
N
C
A

I

S

19. ALIMENTATION ELECTRIQUE : Brancher la fiche électrique de la tronçonneuse dans une prise à tension corre-

1-3. MESURES DE SECURITE SUPPLEMENTAIRES

1. NE JAMAIS UTILISER une tronçonneuse endommagée, mal ajustée, non complètement ou incorrectement mon-

2. NE PAS utiliser la tronçonneuse au delà de vos capacités ou expérience.

3. NE PAS utiliser la tronçonneuse d’une seule main! De graves blessures à l’opérateur, toute personne l’aidant ou

E
N
G

L

I
S
H

19. POWER SUPPLY: Connect the chain saw to correct voltage, that is, be sure that the voltage supplied is the same

1-3. OTHER SAFETY PRECAUTIONS

1. DO NOT operate a chain saw that is damaged, improperly adjusted, or not completely and securely assembled. Be

2. DO NOT attempt operations beyond your capacity or experience.

3. DO NOT operate a chain saw with one hand! Serious injury to the operator, helpers, or bystanders may result from

E
S
P
A
Ñ
O

L

19. FUENTE DE PODER: Conecte la sierra de cadena al voltaje correcto; asegurese de que el voltaje proveído es el

1-3. OTRAS PRECAUCIONES DE SEGURIDAD

1. NO opere la sierra de cadena cuando esté dañada, impropiamente ajustada, o no segura y completamente

2. NO intente hacer operaciones más allá de su capacidad o experiencia.

3. ¡NO opere la sierra de cadena con una mano! Serias lesiones al operador, ayudantes, espectadores, o cualquier

F
R
A
N
C
A

I

S

B. Ne pas trop se pencher en avant.
C. Garder toujours une assise stable et un bon équilibre.
D. Ne pas laisser la tête du guide-chaîne entrer en contact avec un tronc, une branche ou autres obstacles.
E. Ne pas scier au-dessus de la hauteur des épaules.
F. Utiliser des dispositifs, tels que chaîne à rebonds réduits, protège, tête de guide-chaîne, freins de chaîne, et

guides-chaînes spéciaux, qui réduisent les risques associés aux rebonds.
G. Utiliser uniquement les guides-chaînes et chaînes spécifiés par le fabricant ou leur équivalent.
H. Il n’y aucune autre pièce de rechange qui permet d’obtenir une protection contre les rebonds selon la norme

de I’ACNOR Z62-3.

19. ALIMENTATION ELECTRIQUE : Brancher la fiche électrique de la tronçonneuse dans une prise à tension corre­spondante ; s’assurer que la tension du réseau de distribution correspond à la tension nominale de l’appareil
indiquée sur la plaque caractéristique de l’outil.

1-3. MESURES DE SECURITE SUPPLEMENTAIRES

1. NE JAMAIS UTILISER une tronçonneuse endommagée, mal ajustée, non complètement ou incorrectement mon­tée. S’assurer qu’il y a arrêt de la chaîne quand la gâchette est relâchée.

2. NE PAS utiliser la tronçonneuse au delà de vos capacités ou expérience.

3. NE PAS utiliser la tronçonneuse d’une seule main! De graves blessures à l’opérateur, toute personne l’aidant ou
spectateurs pourraient en résulter. Un tronçonneuse est conçue pour être utilisée des deux mains.

E
N
G

L

I
S
H

B. Do not over reach.
C. Keep proper footing and balance at all times.
D. Don’t let the nose of the guide bar contact a log, branch, ground or other obstruction.
E. Do not cut above shoulder height.

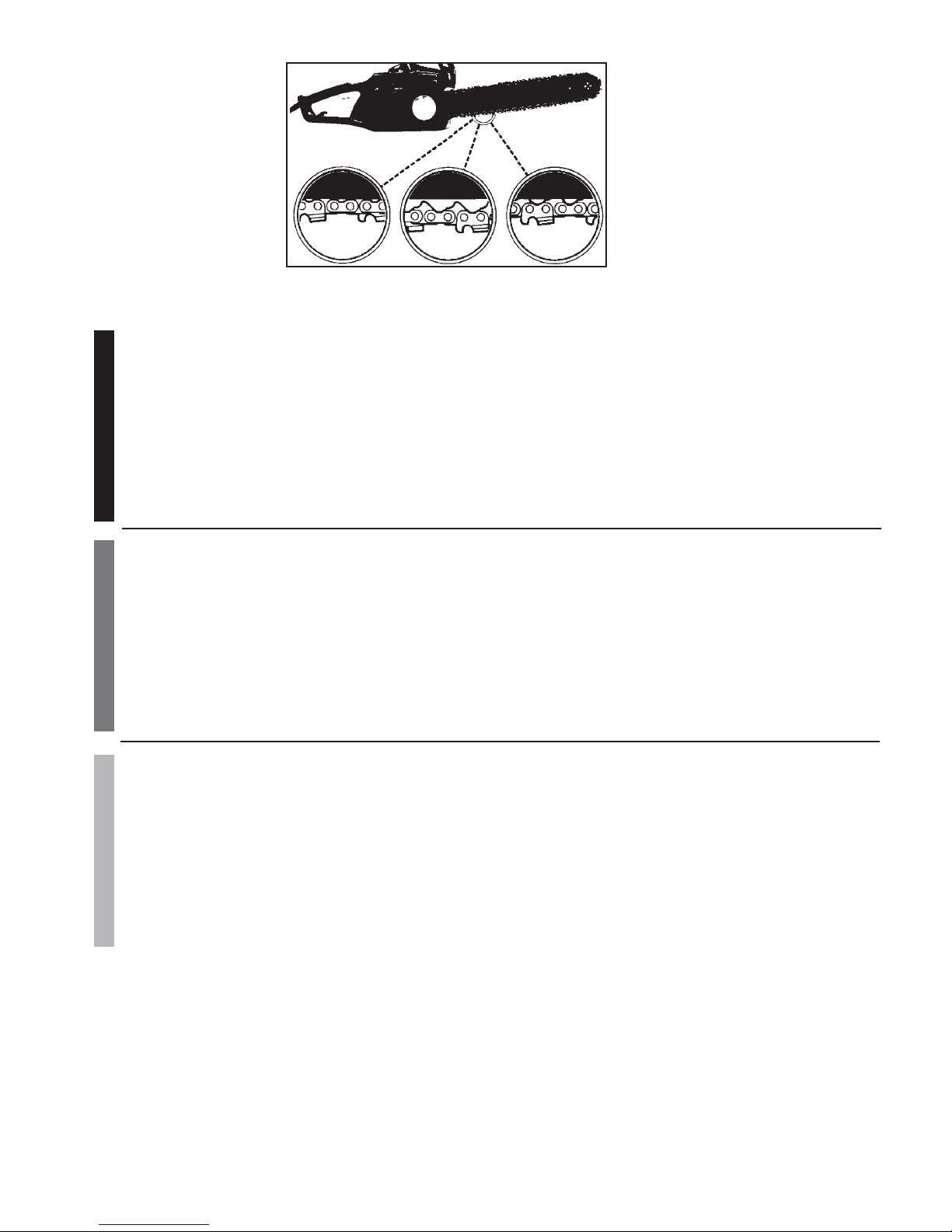

F. Use devices such as low kickback chain, guide bar nose guards, chain brakes and special guide bars that

reduce the risks associated with kickback.
G. Only use replacement bars and chains specified by the manufacturer or the equivalent.
H. There are no other replacement components for achieving kickback protection in accordance with CSA Z62.3.

19. POWER SUPPLY: Connect the chain saw to correct voltage, that is, be sure that the voltage supplied is the same
as that specified on the nameplate of the tool.

1-3. OTHER SAFETY PRECAUTIONS

1. DO NOT operate a chain saw that is damaged, improperly adjusted, or not completely and securely assembled. Be

sure that the saw chain stops moving when the trigger is released.

2. DO NOT attempt operations beyond your capacity or experience.

3. DO NOT operate a chain saw with one hand! Serious injury to the operator, helpers, or bystanders may result from

one-handed operation. Achain saw is intended for two-handed use.

E
S
P
A
Ñ
O

L

B. No sobrepase su alcance.
C. Mantenga los pies propiamente balanceados todo el tiempo.
D. No permita que la nariz de la barra guía tenga contacto con un tronco, rama, el suelo u otra obstrucción.
E. No corte arriba de la altura del hombro.
F. Utilice mecanismos tales como cadenas de contragolpe bajo, protectores para la nariz de la barra guía, chain

brakes y barras guías especiales, los cuales reducen los peligros relacionados con el contragolpe.
G. Utilice solamente barras y cadenas espcificadas por su fabricante o el equivalente.
H. No existen otros components de repuesto para lograr protección del contragolpe de acuerdo con CSA Z62.3.

19. FUENTE DE PODER: Conecte la sierra de cadena al voltaje correcto; asegurese de que el voltaje proveído es el
mismo que se especifica en la placa de la herramienta.

1-3. OTRAS PRECAUCIONES DE SEGURIDAD

1. NO opere la sierra de cadena cuando esté dañada, impropiamente ajustada, o no segura y completamente
ensamblada. Asegúrese de ue la cadena de la sierra deje de moverse cuando el gatillo de estrangulación sea lib­erado.

2. NO intente hacer operaciones más allá de su capacidad o experiencia.

3. ¡NO opere la sierra de cadena con una mano! Serias lesiones al operador, ayudantes, espectadores, o cualquier
combinación de estas personas puede resultar por la operación con una mano. La sierra esta destinada para el
uso con dos manos.

9 10

F
R
A
N
C
A

I

S

4. POUR REDUIRE les chocs électriques éventuels, ne pas utiliser la tronçonneuse sur des surfaces mouillées et
glissantes, pendant des tempêtes de neige ou des orages ou autres conditions atmosphériques adverses.

5. Garder le poignées toujours propres et sèches, exemptes d’huile et de graisse.

6. NE PAS laisser de sciure, terre, débris s’accumuler sur le moteur ou sur les fentes d’air extérieures.\

7. Suivre les instructions d’affûtage et d’entretien pour tronçonneuse indiquées par le fabricant.

8. Scier, le moteur à vitesse maxima.

9. Seules les personnes mûres, ayant reçues une instruction appropriée devraient pouvoir utiliser une tronçonneuse.

10. Votre tronçonneuse est conçue pour des travaux domestiques occasionnels et non pas pour de gros travaux con­tinuels.

11. NE P AS FORCER une petite tronçonneuse pour des travaux exigeant un outil plus approprié pour de gros travaux.

12.CONTROLER LES DISPOSITIFS ELECTRIQUES. Ne pas utiliser la tronçonneuse si les interrupteurs/boutons ne
fonctionneent pas correctement. Ne pas essayer de les réparer. Apporter la tronçonneuse à un Service Après­Vente McCulloch agréé.

13. ENTRETENIR LES PROLONGATEURS. Vérifier les rallonges électriques périodiquement et remplacer si endom­magées. Utiliser exclusivement des prolongateurs prévus pour usage en extérieur.

14. NE PAS UTILISER VOTRE TRONCONNEUSE près de produits (liquides ou gaz) inflammables, que ce soit à l’ex­térieur ou à l’intérieur. Une explosion et/ou incendie pourrait en résulter.

E
N
G

L

I
S
H

4. TO REDUCE potential for electric shock, do not operate the saw on wet or slippery surfaces, or during snow
storms, rain storms, and other adverse weather conditions.

5. Keep the handles dry, clean, and free of oil or grease.

6. DO NOT allow dirt, debris or sawdust to build up on the motor or outside air vents.

7. Follow the manufacturer’s sharpening and maintenance instructions for the saw chain.

8. Cut at high motor speeds.

9. Operation of a chain saw should be restricted to mature, properly instructed individuals.

10. Your chain saw is intended for occasional homeowner use. It is not made for heavy continuous use.

11. DO NOT FORCE a small saw to do a job requiring a heavier duty unit.

12. EXAMINE THE ELECTRICAL SWITCHES. Do not use the chain saw if the switches do not properly turn on and
off. Do not attempt to make any repairs to the electric switches. Take your saw to a McCulloch Authorized Service
Center.

13. MAINTAIN EXTENSION CORDS. Inspect the extension cords periodically and replace if damaged. Only use
power cords that are suitably marked for outdoor use.

14. DO NOT OPERATE YOUR CHAIN SAW near or around flammable liquids or gases, whether in or out of doors.
An explosion and/or fire may result.

E
S
P
A
Ñ
O

L

4. PARA REDUCIR el potencial de un choque eléctrico. no opere la sierra en superficies mojadas o resbalosas, o
durante tormentas de nieve, lluvia, o cualquier otra condición de tiempo adversa.

5. Mantenga las manijas secas, limpias y libres de aceite o grasa.

6. NO permita que tierra, escombros o polvo se acumule en el motor o los orificios de ventilación.

7. Siga las instrucciones de afilado y mantenimiento para su sierra de cadena de su fabricante.

8. Corte a altas velocidades del motor.

9. La operción de la sierra de cadena deberá ser restringida a individuos propiamente instruidos.

10. Su sierra fur diseñada par un uso casero ocasional. No está hecha para trabajos pesados continuos.

11. NO FORCE una sierra pequeña para hacer un trabajo que requiera una unidad de trabajo pesado.

12. EXAMINE LOS INTERRUPTORES ELECTRICOS. No utilice la sierra de cadena si los interruptores no se encien­den y apagan correctamente. No intente hacer cualquier reparación en los interruptores eléctricos. Lleve su sier­ra un Centro de Servicio Autorizado McCulloch.

13. MANTENIMIENTO DE LOS CABLES DE EXTENSION. Revise los cables periodicamente y reemplacelos si se
encuentran dañados. Utilice solamente cables de poder que hayan sido marcados para uso al aire libre.

14. NO OPERE SU SIERRA DE CADENA cerca o alrededor de liquidos o gases flamables, aunque se encuentre en
ambientes cerrados o al aire libre. Una explosión y/o incendio puede resultar.

F
R
A
N
C
A

I

S

15. Tous les services d’entretien de la tronçonneuse, à l’exception de ceux mentionnés dans le manuel d’utilisation et

16. NE JAMIAS EN LEVER, modifier ou paralyser un dispositif de sécurité fourni avec l’appareil. CHAIN

17. Cette tronçonneuse électrique est classifiée tronçonneuse catégorie 2C par ACNOR. Elle est conçue pour des

18. Les vêtements de protection éxigés par vos organisations / syndicats de travail, par les règlementations gou-

19. Pendant tout travail d’abattage, garder une distance minimale de la longueur de deux arbres entre vous et les

REMARQUE :

par ANSI/UL 1662-1995 et correspond aux critères de la norme CAN/CSA-Z62.1-03.

E
N
G

L

I
S
H

15. All chain saw service, other than the items listed in the user manual safety and maintenance instructions, should

16. NEVER REMOVE, modify or make inoperative any safety device furnished with your unit. The CHAIN

17. This electric powered saw is classified by CSA as a Class 2C saw. It is intended for infrequent use by homeown-

18. Safety clothing required by your safety organizations, government regulations, or your employer should be used;

19. When felling, keep at least 2 tree lengths between yourself and your fellow workers.
NOTE: Low-kickback saw chain is chain that has met the kickback performance requirements of ANSI/UL 1662-1995
and is in accordance withCAN/CSA-Z62.1-03.

E
S
P
A
Ñ
O

L

15. Todo el servicio de la sierra de cadena, otro que los articulos listados en las instrucciones de seguridad y man-

16. NUNCA REMUEVA, modifique o haga inoperativo cualquiera de los mecanismos de seguridad construidos en su

17. Esta sierra de cadena con motor eléctrico fue clasificada por la CSA como una sierra de clase 2C. Y fué destina-

18. Ropas de seguridad son requeridas por sus organizaciones de seguridad, regulaciones gubernamentales, o su

19. Cuando tale mantenga por lo menos 2 árboles de distancia entre usted y sus trabajadores.
NOTA: una cadena para sierra de contragolpe bajo es una cadena que ha cumplido con los requerimientos de
rendimiento del contragolpe de la ANSI/UL 1662-1995 y está de acuerdo con CAN/CSA-Z62.1-03.

F
R
A
N
C
A

I

S

15. Tous les services d’entretien de la tronçonneuse, à l’exception de ceux mentionnés dans le manuel d’utilisation et
d’entretien, doivent être effectués par un personnel compétent. Ne pas essayer de faire les réparations soi-même
; il n’y a pas de pièces internes réparables.

16. NE JAMIAS EN LEVER, modifier ou paralyser un dispositif de sécurité fourni avec l’appareil. CHAIN
BRAKE®/Acreau Protecteur est un dispositif de sécurité important. La tronçonneuse ne fonctionnera pas si CHAIN
BRAKE®est déclenché.

17. Cette tronçonneuse électrique est classifiée tronçonneuse catégorie 2C par ACNOR. Elle est conçue pour des
usages infréquents de travaux tels que dégager, tailler ou couper du bois… par des propriétaires de maison ou
résidences secondaires ou par des campeurs. Elle n’est pas conçue pour une utilisation prolongée. Si le travail
prévu demande de longues périodes d’utilisation, la vibration risque de causer des problèmes de circulation aux
mains de l’opérateur. Il serait approprié d’utiliser une tronçonneuse pourvue d’un dispositif anti-vibration.

18. Les vêtements de protection éxigés par vos organisations / syndicats de travail, par les règlementations gou­vernementales ou par votre employeur doivent être utilisés ; sinon, des habits moulants, des chaussures de sécu­rité et un protection pour les oreilles et les mains doivent être portés.

19. Pendant tout travail d’abattage, garder une distance minimale de la longueur de deux arbres entre vous et les
autres travailleurs.

REMARQUE :

Une chaîne à «rebonds réduits» répond aux normes de performance pour «rebonds réduits» exigées

par ANSI/UL 1662-1995 et correspond aux critères de la norme CAN/CSA-Z62.1-03.

E
N
G

L

I
S
H

15. All chain saw service, other than the items listed in the user manual safety and maintenance instructions, should
be performed by competent chain saw personnel. Do not attempt to repair it yourself; there are no user servicea­ble parts inside.

16. NEVER REMOVE, modify or make inoperative any safety device furnished with your unit. The CHAIN
BRAKE®/Hand Guard is a major safety feature. The saw will not run when the CHAIN BRAKE®is tripped.

17. This electric powered saw is classified by CSA as a Class 2C saw. It is intended for infrequent use by homeown­er’s, cottagers and campers, and for such general applications such as clearing, pruning, cutting firewood, etc. It
is not intended for prolonged use. If the intended use involves prolonged periods of operation, this may cause cir­culatory problems in the user’s hands due to vibration. It may be appropriate to use a saw having an anti-vibration
feature.

18. Safety clothing required by your safety organizations, government regulations, or your employer should be used;
otherwise, snug fitting clothing, safety footwear, and hand and ear protection should be worn.

19. When felling, keep at least 2 tree lengths between yourself and your fellow workers.

NOTE: Low-kickback saw chain is chain that has met the kickback performance requirements of ANSI/UL 1662-1995
and is in accordance withCAN/CSA-Z62.1-03.

E
S
P
A
Ñ
O

L

15. Todo el servicio de la sierra de cadena, otro que los articulos listados en las instrucciones de seguridad y man­tenimiento en el manual del usuario, deberán ser ejecutadas por un personal de servicio de sierras de cadena
competente. No intente reparla usted mismo; no se encuentran piezas de servicio para el usuario adentro de la
sierra.

16. NUNCA REMUEVA, modifique o haga inoperativo cualquiera de los mecanismos de seguridad construidos en su
unidad. El CHAIN BRAKE®/Guardamanos son mecanismos de seguridad de gran importancia. La Sierra no cor­reá si el CHAIN BRAKE®se encuentra activado.

17. Esta sierra de cadena con motor eléctrico fue clasificada por la CSA como una sierra de clase 2C. Y fué destina­da para el uso infrecuente por dueños caseros, excursionistas, jounaleros. Para aplicaciones generales tales
como el limpiado, podado, cortado de leña para chimenea, etc. No fue diseñada para un uso prolongado. Si el
uso destinado envuelve el uso prolongado de los periodos de operación, esto puede causar problemas circulato­rios en las manos del usuario debido a la vibración. Puede ser apropiado el utilizar la sierra teniendo un mecan­ismo de anti-vibrado.

18. Ropas de seguridad son requeridas por sus organizaciones de seguridad, regulaciones gubernamentales, o su
empleador deberán ser utilizadas; de otra manera, ropa entallada, calzado de seguridad y protección para manos
y oidos deberá ser utilizada.

19. Cuando tale mantenga por lo menos 2 árboles de distancia entre usted y sus trabajadores.

NOTA: una cadena para sierra de contragolpe bajo es una cadena que ha cumplido con los requerimientos de
rendimiento del contragolpe de la ANSI/UL 1662-1995 y está de acuerdo con CAN/CSA-Z62.1-03.

11 12

F
R
A
N
C
A

I

S

1-4. PRÉCAUTIONS GÉNÉRALES DE SÉCURITÉ POUR LES UTILISATEURS DE SCIE À

CHAÎNE

1. La fatigue est cause d'imprudences. Faites encore plus attention avant les périodes de repos et lorsque vous êtes
en fin de travail.

2. Vous devez utiliser les vêtements de protection individuelle exigés par les organismes de sécurité, les réglemen­tations officielles et votre employeur. A chaque fois que vous utilisez une scie à chaîne, portez des vêtements
ajustés, des protections oculaires, des chaussures de sécurité, et des protections pour les mains, les jambes et
auditives.

3. Lors de l'abattage, restez à au moins deux arbres de distance de vos collègues.

4. Planifiez votre travail, choisissez une zone de travail sans obstacle et, en cas d'abattage, possédant au moins une
issue vous permettant de fuir l'arbre qui tombe.

5. Suivez les instructions de votre manuel de l'opérateur pour démarrer le scie à chaîne et contrôlez le scie à chaîne
en empoignant fermement les deux poignées pendant sa mise en oeuvre. Gardez les mains propres, sèches et
non grasses.

6. Lorsque vous transportez votre scie à chaîne, utilisez les capots de transport appropriés pour le guide-chaîne et
la chaîne coupante.

7. Ne jamais utiliser une scie à chaîne qui est endommagée ou mal réglée, ou qui n'est pas complètement et cor­rectement assemblée. Assurez-vous que la chaîne coupante s'arrête bien de tourner lorsque vous relâchez l'in­terrupteur du système de contrôle de l'alimentation. Ne jamais ajuster le guide-chaîne ou la chaîne coupante pen­dant que le moteur tourne.

E
N
G
L

I
S
H

1-4. GENERAL SAFETY PRECAUTIONS FOR CHAIN SAW USERS

1. Fatigue causes carelessness. Be more cautious before rest periods and towards the end of your shift.

2. Personal protective clothing required by your safety organizations, government regulations, or your employer
should be used. At all times when using a chain saw, snug-fitting clothing, protective eye wear, safety footwear,
and hand, leg, and hearing protection should be worn.

3. When felling, keep at least 2 tree lengths away from your fellow workers.

4. Plan your work, ensuring an obstacle-free work area and, in the case of felling, at least one escape path from the
falling tree.

5. Follow the instructions in your operator’s manual for starting the chain saw and control the chain saw with a firm
grip on both handles when it is in operation. Keep handles dry, clean, and free of oil.

6. When transporting your chain saw, use the appropriate transportation covers, which should be available for the
guide bar and saw chain.

7. Never operate a chain saw that is damaged or improperly adjusted or that is not completely and securely assem­bled. Be sure that the saw chain stops moving when the power control system trigger is released. Never adjust
the guide bar or saw chain when the motor is operating.

E
S
P
A
Ñ
O

L

1-4. PRECAUCIONES GENERALES DE SEGURIDAD PARA USUARIOS DE SIERRAS

MECÁNICAS

1. El cansancio produce descuidos. Sea más cuidadoso antes de los periodos de descanso y hacia el final de su
turno de trabajo.

2. Debe utilizar las prendas de seguridad especificadas por las autoridades, organizaciones de seguridad o por las
normas en el trabajo. Siempre que utilice una sierra mecánica, debe utilizar prendas ajustadas, protección ocu­lar, calzado y guantes de seguridad, así como protección en las piernas y en los oídos.

3. Cuando utilice la sierra para talar, manténgase a una distancia de al menos 2 árboles de sus comapañeros de tra­bajo.

4. Planifique su trabajo de manera que no haya obstáculos en la zona de trabajo y, si se dispone a talar, tenga al
menos una ruta de escape del árbol que va a caer.

5. Siga las instrucciones del manual de usuario para encender la sierra mecánica y contrólela agarrando firmemente
ambas asas. Mantenga las asas secas, limpias y sin aceite.

6. Cuando transporte la sierra mecánica, utilice las protecciones de transporte apropiadas que están disponibles
para la barra de guía y la cadena de la sierra.

7. Nunca utilice una sierra mecánica que esté dañada o ajustada incorrectamente o que no se haya montado com­pletamente o sin seguridad. Asegúrese de que la cadena de la sierra deja de moverse cuando se acciona el inter­ruptor del sistema de control de encendido/apagado. Nunca ajuste la barra de guía o la cadena de la sierra cuan­do el motor está funcionando.

F
R
A
N
C
A

I

S

8. Ne tentez pas de réaliser des opérations d'élagage ou d'ébranchage sur un arbre sur pied si vous n'avez pas reçu

9. Faites attention aux rebonds. Le rebond est le mouvement vers le haut du guide-chaîne qui se produit lorsque la

10. Une scie à chaîne est prévue pour être utilisée à deux mains. Si vous l'utilisez avec seulement une main, vous

11.Voir la section 1-6 page 14 pour les définitions des symboles.

12. Lorsque vous transportez une scie à chaîne dont le moteur tourne, enclenchez le frein de chaîne.

13. Faites en sorte que les autres personnes ou les animaux se trouvent à une distance de sécurité de la scie à chaîne

14. Faites très attention lorsque vous coupez de petits buissons ou des arbustes car des éléments de petite taille peu-

15. Lorsque vous coupez une branche qui est sous tension ou comprimée, faites attention au retour élastique.

E
N
G

L

I
S
H

8. Do not attempt a pruning or limbing operation in a standing tree unless specifically trained to do so.

9. Guard against kickback. Kickback is the upward motion of the guide bar that occurs when the saw chain, at the

10. A chain saw is intended for two-handed use. Serious injury to the operator, helpers, and/or bystanders can result

11. See section 1-6 for symbol defirmtions, page 14.

12. When carrying a chain saw with the motor running, engage the chain brake.

13. Keep other persons or animals a safe distance away from a running chain saw or the area where a tree is being

14. Use extreme caution when cutting small brush and saplings because slender material can catch the saw chain

15. When cutting a limb that is under tension or compression, be alert for springback.

E
S
P
A
Ñ
O

L

9. Tenga cuidado con los contragolpes. El contragolpe es un movimiento ascendente de la barra de guía que tiene

10. La sierra mecánica se ha diseñado para que se utilice con ambas manos. Si se utiliza con una mano, puede pro-

11. Consulte la sección 1-6 en la página 14 para obtener información sobre los símbolos.

12. Cuando transporte una sierra mecánica con el motor encendido, active el freno de la cadena.

13. Mantenga a otras personas o animales a una distancia de seguridad de la sierra mecánica en funcionamiento o

14. Extreme las precauciones cuando corte maleza o árboles pequeños ya que las piezas pequeñas o las astillas

15. Cuando corte una rama que esté bajo presión o compresión, tenga cuidado porque puede saltar en dirección a

F
R
A
N
C
A

I

S

8. Ne tentez pas de réaliser des opérations d'élagage ou d'ébranchage sur un arbre sur pied si vous n'avez pas reçu
de formation spécifique pour cela.

9. Faites attention aux rebonds. Le rebond est le mouvement vers le haut du guide-chaîne qui se produit lorsque la
chaîne coupante, au niveau du nez du guide-chaîne, entre en contact avec un objet. Les rebonds peuvent provo­quer des pertes de contrôle dangereuses de la scie à chaîne.

10. Une scie à chaîne est prévue pour être utilisée à deux mains. Si vous l'utilisez avec seulement une main, vous
risquez de vous exposer et d'exposer vos aides et/ou les personnes à proximité à un accident grave.

11.Voir la section 1-6 page 14 pour les définitions des symboles.

12. Lorsque vous transportez une scie à chaîne dont le moteur tourne, enclenchez le frein de chaîne.

13. Faites en sorte que les autres personnes ou les animaux se trouvent à une distance de sécurité de la scie à chaîne
lorsqu'elle fonctionne ou de l'arbre que vous êtes en train d'abattre.

14. Faites très attention lorsque vous coupez de petits buissons ou des arbustes car des éléments de petite taille peu­vent se prendre dans la chaîne coupante et vous fouetter.

15. Lorsque vous coupez une branche qui est sous tension ou comprimée, faites attention au retour élastique.

E
N
G

L

I
S
H

8. Do not attempt a pruning or limbing operation in a standing tree unless specifically trained to do so.

9. Guard against kickback. Kickback is the upward motion of the guide bar that occurs when the saw chain, at the
nose of the guide bar, contacts an object. Kickback can lead to dangerous loss of control of the chain saw.

10. A chain saw is intended for two-handed use. Serious injury to the operator, helpers, and/or bystanders can result
from one-handed operation.

11. See section 1-6 for symbol defirmtions, page 14.

12. When carrying a chain saw with the motor running, engage the chain brake.

13. Keep other persons or animals a safe distance away from a running chain saw or the area where a tree is being
felled.

14. Use extreme caution when cutting small brush and saplings because slender material can catch the saw chain
and be whipped toward you.

15. When cutting a limb that is under tension or compression, be alert for springback.

E
S
P
A
Ñ
O

L

9. Tenga cuidado con los contragolpes. El contragolpe es un movimiento ascendente de la barra de guía que tiene
lugar cuando la cadena de la sierra, en su extremidad, entra en contacto con un objeto. El contragolpe puede pro­ducir una peligrosa pérdida del control sobre la sierra mecánica.

10. La sierra mecánica se ha diseñado para que se utilice con ambas manos. Si se utiliza con una mano, puede pro­ducir heridas de gravedad al usuario, asistente o los que estén a su alrededor.

11. Consulte la sección 1-6 en la página 14 para obtener información sobre los símbolos.

12. Cuando transporte una sierra mecánica con el motor encendido, active el freno de la cadena.

13. Mantenga a otras personas o animales a una distancia de seguridad de la sierra mecánica en funcionamiento o
de la zona en la que se talan árboles.

14. Extreme las precauciones cuando corte maleza o árboles pequeños ya que las piezas pequeñas o las astillas
pueden entrar en contacto con la cadena y saltar en dirección a usted.

15. Cuando corte una rama que esté bajo presión o compresión, tenga cuidado porque puede saltar en dirección a
usted.

13 14

F
R
A
N
C
A

I

S

1-5. REBONDS : CONSEILS SUPPLEMENTAIRES

AVERTISSEMENT

DANGER! A TTENTION AUX REBONDS!

Les rebonds peuvent vous faire perdre contrôle de votre outil et entraîner des blessures graves et même mortelles
soit à l’utilisateur soit à une autre personne se trouvant à proximité. Etre toujours vigilant. Les plus grands dangers
proviennent des rebonds causés par une rotation ou un coinçage, la cause principale de la plupart des accidents

ATTENTION AUX :

REBONDS ROTATIFS LES REACTIONS (REBOND COINAGE)

(Figure 1-5A) ET DE PROPULSION (Figure 1-5B)
A= Trajectoire rebonds A = Propulsion vers l’avant
B = Zone de réaction rebonds B = Objets solides

C = Poussée vers l’utilisateur

E
N
G

L

I

S
H

1-5. MORE ABOUT KICKBACK

WARNING

DANGER! BEWARE OF KICKBACK!

Kickback can lead to dangerous loss of control of the chain saw and result in serious or fatal injury to the saw opera­tor or to anyone standing close by. Always be alert because rotational kickback and pinch kickback are major chain
saw operational dangers and the leading cause of most accidents.

BEWARE OF:

ROTATIONAL KICKBACK THE PUSH (PINCH KICKBACK)

(Figure 1-5A) AND PULL REACTIONS (Figure 1-5B)
A= Kickback path A = Pull
B = Kickback reaction zone B = Solid objects

C = Push

E
S

P
A
Ñ
O

L

1-5. MAS ACERCA DEL CONTRAGOLPE

ADVERTENCIA

¡PELIGRO! ¡CUIDARASE DEL CONTRAGOLPE!

El contragolpe puede conducir a una peligrosa pérdida de control de sierra de cadena y resultar en serias o fatales
lesiones al operador de la sierra o cualquier persona que se encuentre cerca. Siempre esté alerta. El contragolpe rota­cional y el contragolpe por pellizco, son los mayores peligros operacionales de la sierra, y la causa principal de la
mayoría de los accidentes.

CUIDESE DE:

EL CONTRAGOLPE EL EMPUJE (CONTRAGOLPE DE PELLIZCO)

(Figura 1-5A) Y LAS REACCIONES DE JALADO (Figura 1-5B)
A= Sendero del contragolpe A = Jalado
B = Zona de reacción del contragolpe B = Objetos sólidos

C = Empuje

F
R
A
N
C
A

I

S

Il y a des risques de REBONDS si la POINTE o TETE du guide-chaîne entre en contact avec un objet, ou si le bois
se resserre et coince la chaîne de la tronçonneuse dans l’entaille.
Un contact avec le tête du guide-chaîne peut parfois causer une réaction inverse instantanée, causant un soubresaut
du guide-chaîne, le poussant vers le haut et l’arrière (mouvement en arc), c’est à dire vers l’utilisateur.(Fig. 1-5B “A”)
COINCER la chaîne de la tronçonneuse le long du bas du guide-chaîne risque de TIRER la tronçonneuse vers l’a-
vant, en direction opposée de l’utilisateur.(Fig. 1-5B “C”)
Chacune de ces réactions risque de vois faire perdre contrôle de la tronçonneuse, ce qui peut entraîner de sérieuses
blessures.

E
N
G

L

I
S
H

KICKBACK may occur when the NOSE or TIP of the guide bar touches an object, or when wood closes in and pinch-
es the saw chain in the cut.
Tip contact in some cases may cause a lightening-fast reverse reaction, kicking the guide bar up and back toward the
operator.
PINCHING the saw chain along the BOTTOM of the guide bar may PULL the saw forward, away from the operator.
(See Fig. 1-5B “A”)
PINCHING the saw chain along the TOP of the guide bar may PUSH the guide bar rapidly back toward the operator
(See Fig. 1-5B “C”).
Any of these reactions may cause you to lose control of the saw, which could result in serious personal injury.

E
S
P
A
Ñ
O

L

EL CONTRAGOLPE puede ocurrir cuando la NARIZ o la PUNTAde la barra guía tocan un objeto, o cuando la madera
se cierra y pellizca en el momento del corte.
El contracto de la punta algunas veces puede causar una reacción reversiva relámpago, plateando la barra guía hacia
arriba atrás en dirección del operador. (Fig. 1-5B “A”)
EL PELLIZCADO de la sierra a lo largo de la BASE de la barra guía puede JALAR la sierra hacia delante lejos del
operador. PELLIZCANDO la cadena de la sierra a lo largo de la PUNTA de la barra guía puede EMPUJAR la barra
guía rápidamente para hacia arriba y atrás en dirección del operador. (Fig. 1-5B “A”)
Cualquiera de estas reacciones puede causer que usted pierda el control de la sierra, lo cual puede resultar en serias
lesiones personales.

1-5B1-5A

A

B

A

A

A

B

C

1-6.INTERNATIONAL SYMBOLS - SYMBOLES INTERNATIONAUX -

SIMBOLOS INTERNACIONALES

F
R
A
N
C
A

I

S

Il y a des risques de REBONDS si la POINTE o TETE du guide-chaîne entre en contact avec un objet, ou si le bois
se resserre et coince la chaîne de la tronçonneuse dans l’entaille.
Un contact avec le tête du guide-chaîne peut parfois causer une réaction inverse instantanée, causant un soubresaut
du guide-chaîne, le poussant vers le haut et l’arrière (mouvement en arc), c’est à dire vers l’utilisateur.(Fig. 1-5B “A”)
COINCER la chaîne de la tronçonneuse le long du bas du guide-chaîne risque de TIRER la tronçonneuse vers l’a­vant, en direction opposée de l’utilisateur.(Fig. 1-5B “C”)
Chacune de ces réactions risque de vois faire perdre contrôle de la tronçonneuse, ce qui peut entraîner de sérieuses
blessures.

E
N
G

L

I
S
H

KICKBACK may occur when the NOSE or TIP of the guide bar touches an object, or when wood closes in and pinch­es the saw chain in the cut.
Tip contact in some cases may cause a lightening-fast reverse reaction, kicking the guide bar up and back toward the
operator.
PINCHING the saw chain along the BOTTOM of the guide bar may PULL the saw forward, away from the operator.
(See Fig. 1-5B “A”)
PINCHING the saw chain along the TOP of the guide bar may PUSH the guide bar rapidly back toward the operator
(See Fig. 1-5B “C”).
Any of these reactions may cause you to lose control of the saw, which could result in serious personal injury.

E
S
P
A
Ñ
O

L

EL CONTRAGOLPE puede ocurrir cuando la NARIZ o la PUNTAde la barra guía tocan un objeto, o cuando la madera
se cierra y pellizca en el momento del corte.
El contracto de la punta algunas veces puede causar una reacción reversiva relámpago, plateando la barra guía hacia
arriba atrás en dirección del operador. (Fig. 1-5B “A”)
EL PELLIZCADO de la sierra a lo largo de la BASE de la barra guía puede JALAR la sierra hacia delante lejos del
operador. PELLIZCANDO la cadena de la sierra a lo largo de la PUNTA de la barra guía puede EMPUJAR la barra
guía rápidamente para hacia arriba y atrás en dirección del operador. (Fig. 1-5B “A”)
Cualquiera de estas reacciones puede causer que usted pierda el control de la sierra, lo cual puede resultar en serias
lesiones personales.

1-6.INTERNATIONAL SYMBOLS - SYMBOLES INTERNATIONAUX -

SIMBOLOS INTERNACIONALES

Wear head, eye and hearing protection
Protez des protections (tête, yeux et oreilles)
Use proteccion ocular, auditiva y en su cabeza

Wear gloves to protect your hands
Portez des gants pour protéger vos mains
Póngase guantes de trabajo para la protección de las manos.

Wear safety boots to protect against electric shock
Portez des bottes de protection contre le choc électrique
Póngase zapatos de seguridad para la protección de los pies.

Read User Manual.
Lire le manuel d’utilisation.
Lea el Manual del Usuario.

To reduce risk of electric shock, do not expose unit to water or
operate unit on wet ground.

Pour réduire les risques d'électrocution, n'exposez pas l'unité à
l'eau, n'utilisez pas l'unité sur un terrain mouillé.

Para reducir el riesgo de descargas eléctricas, no exponga la
sierra a el agua ni la utilice sobre una superficie mojada.

Use of these personal safety items is
highly recommended to reduce the risk
of accidental injury.

L’utilisation des ces dispostifs de sécu­rité est foretement recommandé afim
de réduire tout risque de blessures
accidentelles.

El uso de estos articulos de seguridad
personal es altamente recomendado
para reducir el riesgo de lesiones acci­dentales.

15 16

2 - GENERAL INFORMATION - RENSEIGNMENTS GENERAUX -

INFORMACION GENERAL

2-1.GENERAL IDENTIFICATION / IDENTIFICATION DES PRINCIPAUX ELÉMENTS /

IDENTIFICACIÓN GENERAL

1. REAR HANDLE

2. OIL TANK CAP

3. TRIGGER START/STOP SWITCH

4. SPROCKET COVER

5. BAR BOLT KNOB

6. CHAIN TENSIONING RING

7. ELECTRIC MOTOR

8. ELECTRIC CORD

9. CHAIN BRAKE®LEVER /
HAND GUARD

10. LOCK / OFF BUTTON

11. FRONT HANDLE

12. GUIDE BAR

13. SAW CHAIN

14. SPIKES

15. REAR HAND GUARD

16. SPROCKET

17. OIL TANK WINDOW

18. CORD RETAINER

19. CHAIN CATCHER

20. SCREWDRIVER / WRENCH

21. CARRY CASE (Available on some
models)

1. POIGNEE ARRIERE

2. BOUCHON DU RESERVOIR
D’HUILE

3. INTERRUPTEUR
MARCHE/ARRÊT À GCHETTE

4. COUVERCLE DU PIGNON

5. ÉCROU DE BARRE

6. ANNEAU DE TENSION À
CHAÎNE

7. MOTEUR ELECTRIQUE

8. CABLE D’ALIMENTATION

9. LEVIER DE CHAIN BRAKE®/
ARCEAU PROTECTEUR

10. BOUTON VERROUILLER /
ARRÊT

11. POIGNEE A VANT

12. GUIDE-CHAINE

13. CHAINE DE TRONÇONNEUSE

14. GRIFFES

15. PROTEGE-MAIN ARRIERE

16. ENGRENAGE

17. FENÊTRE DE RÉSERVOIR
D'HUILE

18. FIXATION POUR CORDON

19. CAPTEUR DE CHAINE

20. TOURNEVIS / CLÉ PLATE

21. FOURRE-TOUT ROBUSTE
(Disponible pour certains mod­èles)

1. MANIJA TRASERA

2. TAPADERA DEL TANQUE DE
ACEITE

3. INICIO DEL ACTIVADOR/
DESACTIVACIÓN DEL INTER­RUPTOR

4. CUBIERTA DEL PINON

5. RUEDECILLA DEL PERNO DE
LA BARRA

6. ANILLO TENSOR DE CADENA

7. MOTOR ELECTRICO

8. CABLE ELECTRICO

9.MANIJA DEL CHAIN BRAKE®/
GUARDAMANOS

10. BOTON DE SEGURO / LIBRE

11. MANIJA FRONTAL

12. BARRA GUIA

13. CADENA DE LA SIERRA

14. CLAVOS

15. GUARDAMANOS TRASERO

16. RUEDA DENTADA

17. VENTANA DEL DEPÓSITO DE
COMBUSTIBLE

18. SUJECIÓN DE LA CUERDA

19. ENGANCHE DE LA CADENA

20. SCREDRWER / LLAVE

21. CAJA PORTATIL SILENCIOSA
(Disponible en algunos modelos )

16

14

9

11

15

2

18

20

21

19

5

F
R
A
N
C
A

I

S

2-2.DISPOSITIFS DE SECURITE

Afin de vous aider à localiser les dispositifs de sécurité, les numéros précédant les descriptions correspondent à ceux
de la page précédente.

3 BOUTON MARCHE / ARRET arrêtte le moteur de la tronçonneuse quand relâché.
7 Le MOTEUR ELECTRIQUE possède une double isolation pour plus de sécurité.
9 Le LEVIER DE CHAIN BRAKE

10 Le BOUTON D’ARRET / BLOCAGE empêche une accélération involontaire du moteur de la tronçonneuse. On

13 Grâce aux limiteurs de profondeurs et aux maillons spécialement conçus, une CHAINE A REBONDS REDUITS

19 Le CAPTEUR DE CHAINE réduit le danger de blessures en cas de rupture ou de sortie de la chaîne pendant tout

E
N
G

L

I
S
H

2-2.SAFETY FEATURES

Numbers preceding the descriptions correspond with the numbers on preceding page to help you locate the safety
feature.

3 TRIGGER START / STOP SWITCH stops saw motor when released.
7ELECTRIC MOTOR is double insulated for added safety.
9 CHAIN BRAKE

10 LOCK / OFF BUTTON prevents accidental acceleration of the saw motor . The trigger cannot be squeezed unless

13 LOW-KICKBACK CHAIN helps significantly reduce kickback, or the intensity of kickback, due to specially

19 CHAIN CATCHER reduces the danger of injury in the event saw chain breaks or derails during operation. The

E
S
P
A
Ñ
O

L

2-2. ASPECTOS DE SEGURIDAD

Los números que preceden a la descripción corresponden con los números en la página anterior para ayudarle a
localizar los aspectos de seguridad.

3 El INTERRUPTOR DEL GATILLO DE ENCENDIDO / APAGADO detiene el motor de la sierra cuando es abati-

7 El MOTOR ELECTRICO está doblemente aislado para mayor seguridad.
9 La MANIJA DEL CHAIN BRAKE

10 El BOTON DE SEGURO / LIBRE previene la aceleración accidental del motor de la sierra. El gatillo no puede ser

13 CADENA PARA SIERRA DE CONTRAGOLPE BAJO ayuda significativamente a reducir el contragolpe, o la

19 El ENGANCHE DE LA CADENA reduce el peligro de una lesión en caso de que la cadena de la sierra se room-

10

1

8

4

6

3

7

12

13

17

F
R
A
N
C
A

I

S

2-2.DISPOSITIFS DE SECURITE

Afin de vous aider à localiser les dispositifs de sécurité, les numéros précédant les descriptions correspondent à ceux
de la page précédente.

3 BOUTON MARCHE / ARRET arrêtte le moteur de la tronçonneuse quand relâché.
7 Le MOTEUR ELECTRIQUE possède une double isolation pour plus de sécurité.
9 Le LEVIER DE CHAIN BRAKE®/ ARCEAU PROTECTEUR fait fonctionner le frein de chaîne et protège la main

gauche de l’utilisateur si elle glisse de la poignée avant, pendant que la tronçonneuse est en marche.

10 Le BOUTON D’ARRET / BLOCAGE empêche une accélération involontaire du moteur de la tronçonneuse. On

ne peut appuyer sur la gâchette si le bouton d’arrêt et de blocage est enclenché.

13 Grâce aux limiteurs de profondeurs et aux maillons spécialement conçus, une CHAINE A REBONDS REDUITS

diminue l’intensité et la quantité de rebonds.

19 Le CAPTEUR DE CHAINE réduit le danger de blessures en cas de rupture ou de sortie de la chaîne pendant tout

fonctionnement. Le capteur du chaîne est conçu de manière à intercepter la chaîne.

E
N
G

L

I
S
H

2-2.SAFETY FEATURES

Numbers preceding the descriptions correspond with the numbers on preceding page to help you locate the safety
feature.

3 TRIGGER START / STOP SWITCH stops saw motor when released.
7ELECTRIC MOTOR is double insulated for added safety.

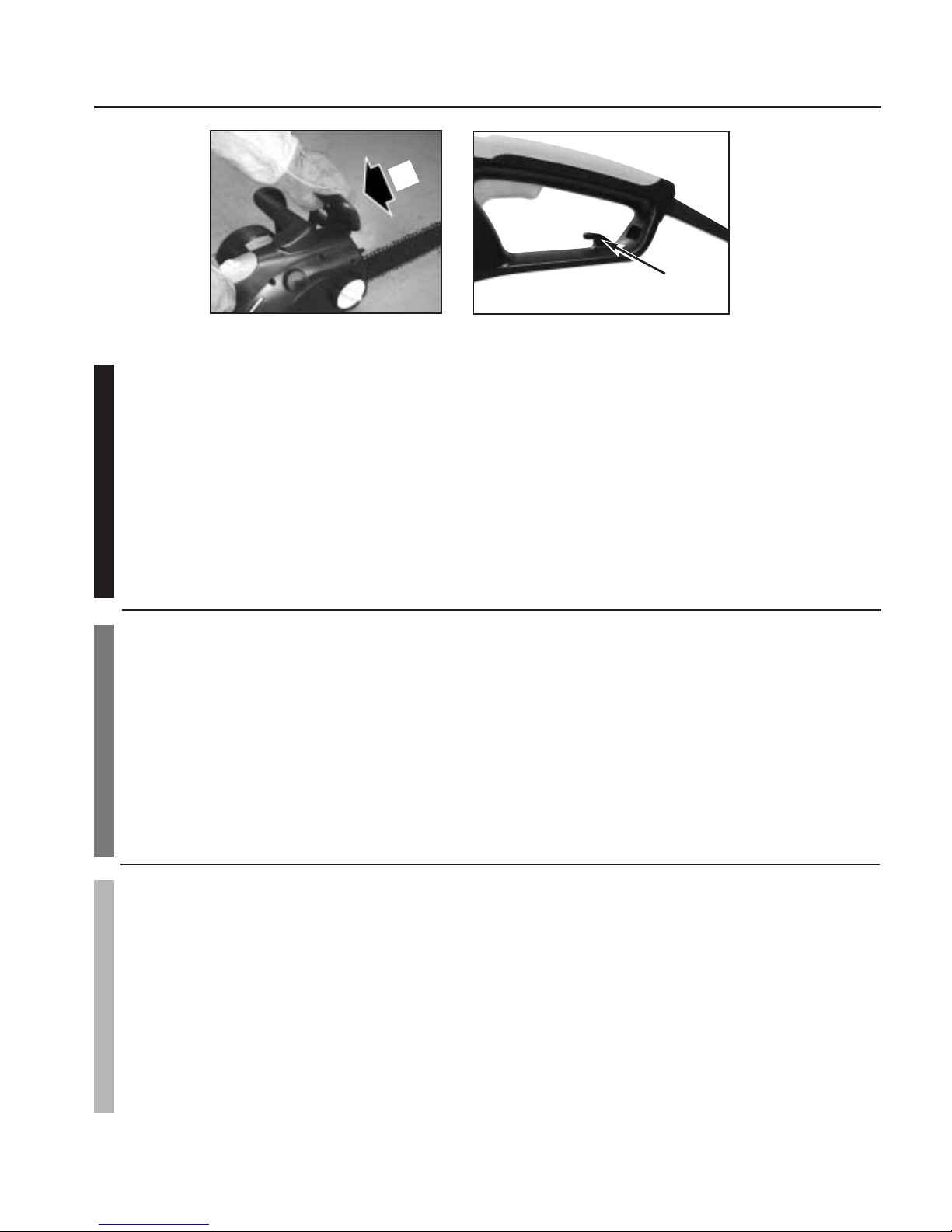

9 CHAIN BRAKE®LEVER / HAND GUARD activates the chain brake and protects the operator ’s left hand in the

event it slips off the front handle while saw is running.

10 LOCK / OFF BUTTON prevents accidental acceleration of the saw motor . The trigger cannot be squeezed unless

lock/off button is depressed.

13 LOW-KICKBACK CHAIN helps significantly reduce kickback, or the intensity of kickback, due to specially

designed depth gauges and Guard links.

19 CHAIN CATCHER reduces the danger of injury in the event saw chain breaks or derails during operation. The

catcher is designed to intercept a whipping chain.

E
S
P
A
Ñ
O

L

2-2. ASPECTOS DE SEGURIDAD

Los números que preceden a la descripción corresponden con los números en la página anterior para ayudarle a
localizar los aspectos de seguridad.

3 El INTERRUPTOR DEL GATILLO DE ENCENDIDO / APAGADO detiene el motor de la sierra cuando es abati-

do.

7 El MOTOR ELECTRICO está doblemente aislado para mayor seguridad.
9 La MANIJA DEL CHAIN BRAKE®/ GUARDAMANOS protege la mano ezquierda del operador en caso de que

se resbale de la manija frontal mientras la sierra esta en marcha.

10 El BOTON DE SEGURO / LIBRE previene la aceleración accidental del motor de la sierra. El gatillo no puede ser

apretado a menos de que el botón de seguro / libre esté presionado.

13 CADENA PARA SIERRA DE CONTRAGOLPE BAJO ayuda significativamente a reducir el contragolpe, o la

intensidad del mismo, debido a los eslabones de resguardo y al hondo calibre especialmente diseñado.

19 El ENGANCHE DE LA CADENA reduce el peligro de una lesión en caso de que la cadena de la sierra se room-

pa o descarrile durante la operación. El enganche de la cadena esta diseñado para interceptar el azote de una
cadena.

17 18

F
R
A
N
C
A

I

S

2-3. GLOSARIO

1.

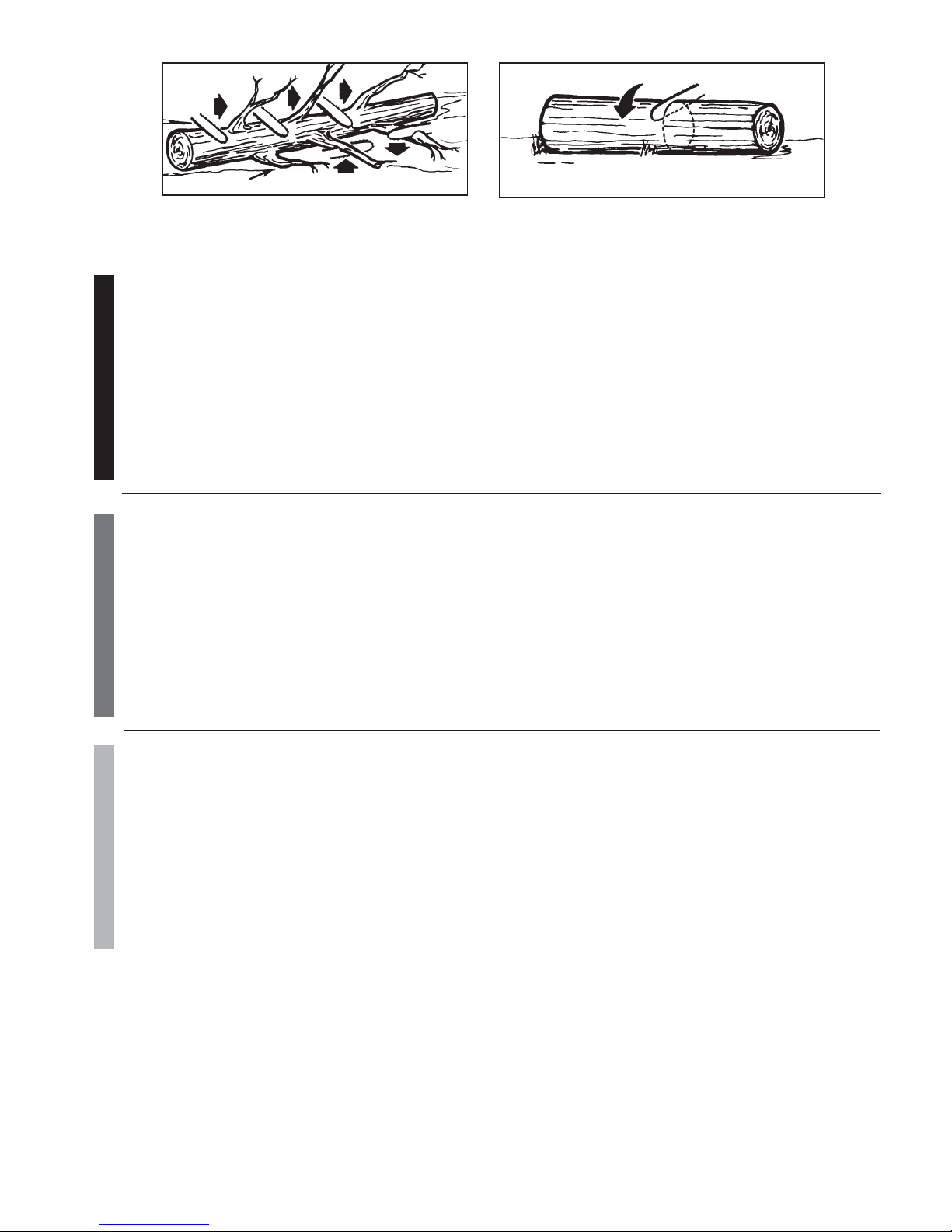

TRONÇONNAGE

- Processus de coupe transversale d'un arbre abattu ou de bûches d'une certaine longueur.

2.

FREIN DE CHAÎNE

- Dispositif utilisé pour arrêter la scie à chaîne.

3.

TÊTE DE SCIE À CHAÎNE

- Scie à chaîne sans la chaîne coupante et le guide-chaîne.

4.

PIGNON D'ENTRAÎNEMENT OU ENGRENAGE

- Portion dentée qui entraîne la chaîne coupante.

5. ABATTAGE - Opération qui consiste à abattre un arbre en le coupant.

6.

TRAIT D'ABATTAGE -

La coupe finale de l'opération d'abattage d'un arbre, qui se fait sur le côté opposé à l'en-

taille d'abattage sur l'arbre.

7.

POIGNÉE A VANT -

Poignée de soutien qui se trouve à l'avant ou vers l'avant de la scie à chaîne.

8.

PROTÈGE-MAIN AVANT

- Barrière structurelle entre la poignée avant d'une scie à chaîne et le guide-chaîne,
placée généralement près de la position de la main sur la poignée avant, et parfois employé comme bras d'em­brayage pour un frein de chaîne.

9.

GUIDE-CHAÎNE

- Structure en rail solide qui supporte et guide la chaîne coupante.

10.

REBOND

- Mouvement vers l'arrière ou vers le haut, ou les deux, du guide-chaîne qui se produit lorsque la chaîne
coupante, au niveau du nez de la zone supérieure du guide-chaîne, entre en contact avec un objet comme une
bûche ou une branche, ou lorsque le bois se referme et pince la chaîne coupante dans la coupe.

11. REBOND, PINCEMENT - Brusque saut en arrière de la chaîne qui se produit lorsque le bois se referme et pince
la chaîne coupante en mouvement dans la coupe au niveau du haut du guide-chaîne.

12.

REBOND, ROTATIF -

Brusque saut vers le haut et vers l'arrière de la scie qui peut se produire lorsque la chaîne
coupante en mouvement, au niveau de la portion supérieure de la pointe du guide-chaîne, entre en contact avec
un objet, par exemple une bûche ou une branche.

E
N
G

L

I
S
H

2-3. GLOSSARY

1.

BUCKING

- The process of cross cutting felled tree or log into lengths.

2.

CHAIN BRAKE

- Adevice used to stop the chain saw.

3.

CHAIN SAW POWERHEAD

- Achain saw without the saw chain and guide bar.

4.

DRIVE SPROCKET OR SPROCKET

- The toothed part that drives the saw chain.

5. Felling - The process of cutting down a tree.

6.

FELLING BACK CUT

- The final cut in a tree felling operation made on the opposite side of the tree from the

notching undercut.

7.

FRONT HANDLE

- The support handle located at or toward the front of the chain saw.

8.

FRONT HANDLE GUARD

- Astructural barrier between the front handle of a chain saw and the guide bar, typi­cally located close to the hand position on the front handle and sometimes employed as an activating lever for a
chain brake.

9.

GUIDE BAR

- Asolid railed structure that supports and guides the saw chain.

10.

KICKBACK

- The backward or upward motion, or both of the guide bar occurring when the saw chain near the
nose of the top area of the guide bar contacts any object such as a log or branch, or when the wood closes in and
pinches the saw chain in the cut.

11.

KICKBACK, PINCH

- The rapid pushback of the saw which can occur when the wood closes in and pinches the

moving saw chain in the cut along the top of the guide bar.

12.

KICKBACK, ROTATIONAL

- The rapid upward and backward motion of the saw which can occur when the mov-

ing saw chain near the upper portion of the tip of the guide bar contacts and object, such as a log or branch.

E
S
P
A
Ñ
O

L

2-3. GLOSARIO

1.

TRONZADO -

proceso por el que se corta transversalmente árboles talados o troncos en longitudes diversas.

2.

FRENO DE CADENA

- dispositivo que detiene la sierra mecánica.

3.

CABEZAL DE POTENCIA DE LA SIERRA MECÁNICA

- una sierra mecánica sin la cadena ni la barra de guía.

4.

RUEDA MOTRIZ O DENTADA

- parte dentada que mueve la cadena de la sierra.

5.

TALAR

- el proceso de derribar de un árbol.

6.

CORTE TANGENCIAL DE TALADO

- el corte final durante un talado que se realliza en el lado opuesto de la

boca de caída en el árbol.

7.

ASA FRONTAL

- el asa de apoyo situada en la parte frontal de la sierra mecánica.

8.

PROTECCIÓN DEL ASA FRONTAL

- barrera estructural entre el asa frontal de una sierra mecánica y la barra
de guía, situada normalmente cerca de la posición de la mano en el asa frontal y utilizada de vez en cuando
como un nivelador de activación para el freno de la cadena.

9.

BARRA DE GUÍA

- estructura sólida que apoya y guía a la cadena de la sierra.

10.

CONTRAGOLPE

- movimiento hacia atrás o hacia arriba o ambos de la barra de guía que tiene lugar cuando la
cadena de la sierra cerca del extremo o parte superior de la barra de guía entra en contacto con cualquier obje­to como un tronco o una rama y la madera se cierra empujando la cadena de la sierra en el corte.

11.

CONTRAGOLPE, EMPUJE

- empuje rápido hacia atrás de la sierra que puede ocurrir cuando la madera se

cierra y empuja el movimiento de la cadena de la sierra en el corte en la parte superior de la barra de guía.

12.

CONTRAGOLPE, ROTACIONAL

- movimiento rápido hacia arriba y hacia atrás de la sierra que puede tener
lugar cuando el movimiento de la cadena de la sierra cercano a la parte superior de la punta de la barra de la
guía contacta con un objeto, como un tronco o una rama.

F
R
A
N
C
A

I

S

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

E
N
G

L

I
S
H

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

E
S
P
A
Ñ
O

L

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

F
R
A
N
C
A

I

S

13.

CHAÎNE À REBOND LIMITÉ

- Chaîne qui respecte les exigences en matière de rebond de la norme ANSI B175.1-

1991 lors du test d'un échantillon représentatif de scies à chaîne.

14.

POSITION DE COUPE NORMALE

- Positions dans lesquelles doivent normalement se faire les coupes de

tronçonnage et d'abattage.

15.

ENTAILLE D'ABATTAGE

- Entaille dans un arbre qui donne la direction de sa chute.

16.

CONTRÔLE DE GRAISSAGE

- Système de graissage du guide-chaîne et de la chaîne coupante.

17.

POIGNÉE ARRIÈRE

- Poignée de soutien située à l'arrière ou en direction de l'arrière de la scie.

18.

GUIDE-CHAÎNE À REBOND RÉDUIT

- Guide-chaîne dont il a été démontré qu'il présentait des risques de rebond

sensiblement réduits.

19.

CHAÎNE COUPANTE DE RECHANGE

- Chaîne qui respecte les exigences en matière de rebond de la norme
ANSI B175.1-1991 lorsqu'elle est testée avec des scies à chaîne spécifiques. Il est possible qu'elle ne respecte
plus les exigences de performances de la norme ANSI lorsqu'elle est utilisée avec d'autres types de scies.

20.

CHAÎNE COUPANTE

- Chaîne possédant des gouges coupantes, qui coupe le bois, qui est entraînée par un

moteur et supportée par un guide-chaîne.

21.

GRIFFE D'ABATTAGE

- La ou les dents pointues utilisées pendant l'abattage ou le tronçonnage pour faire pivot-

er la scie tout en maintenant sa position pendant le sciage.

22.

INTERRUPTEUR

- Dispositif qui, lorsqu'il est enclenché, assure l'alimentation électrique ou coupe l'alimentation

électrique du moteur de la scie à chaîne.

23.

LIAISON D'INTERRUPTEUR

- Mécanisme qui transmet le mouvement d'une gâchette à l'interrupteur.

24.

VERROUILLAGE D'INTERRUPTEUR

- Butée mobile qui empêche la mise en oeuvre accidentelle de l'interrup-

teur avant son enclenchement manuel.

E
N
G

L

I
S
H

13.

LOW-KICKBACK CHAIN

- A chain that complies with the kickback performance requirements of ANSI B175.1-

1991 when tested on a representative sample of chain saws.

14.

NORMAL CUTTING POSITION

- Those positions assumed in performing the bucking and felling cuts.

15.

NOTCHING UNDERCUT

- Anotch cut in a tree that directs the tree’s fall.

16.

OILER CONTROL

- Asystem for oiling the guide bar and saw chain.

17.

REAR HANDLE

- The support handle located at or toward the rear of the saw.

18.

REDUCED KICKBACK GUIDE BAR

- Aguide bar which has been demonstrated to reduce kickback significantly.

19.

REPLACEMENT SAW CHAIN

- A chain that complies with the kickback performance requirements of ANSI
B175.1-1991 when tested with specific chain saws. It may not meet the ANSI performance requirements when
used with other saws.

20.

SAW CHAIN

- Aloop of chain having cutting teeth, that cut the wood, and that is driven by the motor and is sup-

ported by the guide bar.

21.

SPIKED BUMPER (SPIKE)

- The pointed tooth or teeth for use when felling or bucking to pivot the saw and main-

tain position while sawing.

22.

SWITCH

- A device that when operated will complete or interrupt an electrical power circuit to the motor of the

chain saw.

23.

SWITCH LINKAGE

- The mechanism that transmits motion from a trigger to the switch.

24.

SWITCH LOCKOUT

- Amovable stop that prevents the unintentional operation of the switch until manually actu-

ated.

E
S
P
A
Ñ
O

L

13.

CADENA DE BAJO CONTRAGOLPE

- una cadena que cumple con los requisitos de rendimiento de contragolpe

de la norma ANSI B175.1-1991 cuando se revisan un número representativo de sierras mecánicas.

14.

POSICIÓN DE CORTE NORMAL

- posición que se adopta cuando se realizan cortes de tronzado y talado.

15.

BOCA DE CAÍDA

- corte en un árbol que dirige la caída del árbol.

16.

CONTROLADOR DE LUBRICACIÓN

- sistema para lubricar la barra de guía y la sierra mecánica.

17.

ASA ANTERIOR

- asa de soporte situada en la parte anterior de la sierra.

18.

BARRA DE GUÍA DE CONTRAGOLPE REDUCIDO

- barra de guía que demuestra reducir el contragolpe de

manera significativa.

19.

CADENA DE SIERRA DE RECAMBIO

- cadena que cumple con los requisitos de rendimiento de contragolpe
ANSI B175.1-1991 cuando se verifica con sierras mecánicas específicas. Puede que no cumpla los requisitos de
rendimiento establecidos por ANSI cuando se utiliza con otras sierras.

20.

CADENA DE SIERRA

- bucle de cadena dentada que corta la madera dirigida por un motor y que se apoya sobre

una barra de guía.

21.

SOPORTE DENTADO

- soporte dentado que se utiliza cuando se tala o tronza para mantener fija la sierra y la

posición mientras se sierra.

22.

INTERRUPTOR

- dispositivo que inicia o interrumpe un circuito de energía eléctrica al motor de la sierra mecáni-

ca.

23.

ACOPLAMIENTO DEL INTERRUPTOR

- mecanismo que transmite el movimiento del accionador al interruptor.

24.

SEGURO DEL INTERRUPTOR

- mecanismo que previene la activación involuntaria del interruptor hasta que se

activa manualmente.

F
R
A
N
C
A

I

S

3-1. INTRODUCTION

Cet appareil est conçu pour un usage occasionnel par des propriétaires de maison ; il ne peut être utilisé pour des
travaux commerciaux ou de longues durées.
Vous pouvez utiliser votre nouvelle tronçonneuse pour une variété de projets tels que couper du bois, faire des piquets
de clôture, abattre des arbustres, ébrancher et tailler des arbres au niveau du sol et faire de légers travaux de char­pentier. Avec votre tronçonneuse, couper uniquement du bois ou des produits en bois.

3-2. MONTAGE D’ELEMENTS

Votre nouvelle tronçonneuse, il est nécessaire d’ajuster la chaîne et de remplir le réservoir d’huile lubrifiante avant que
l’unité soit prête pour l’exécution. Ne pas faire démarrer le moteur de la tronçonneuse avant que l’outil ne soit cor­rectement monté. Lire toutes les instructions attentivement. Ne pas monter de chaîne ou guide-chaîne d’une dimen­sion autre que celle recommandée pour votre modèle.

3-3. MONTAGE DU GUIDE-CHAINE ET DE LA CHAINE

ATTENTION

Déconnectez la scie à chaîne de la source d'alimentation avant de vérifier ou de régler la tension de la scie à chaîne.

E
N
G

L

I
S
H

3-1.INTRODUCTION

This unit is designed for occasional homeowner use and should not be used for commercial purposes or subjected to
heavy continuous use.
Your new chain saw can be used for a variety of projects such as cutting firewood, making fence posts, felling small
trees, limbing, pruning at ground level, and light carpentry. Cut only wood or wood products with your saw.

3-2. ASSEMBLY REQUIREMENTS

Your new chain saw will require adjustment of chain and filling the oil tank with lubricating oil before the unit is ready
for operation. Do not start the saw motor until the unit is properly prepared. Read all instructions carefully . Do not install
any other size bar and chain than what is recommended for your model.

3-3. GUIDE BAR / SAW CHAIN INSTALLATION

CAUTION

Disconnect the chain saw from power souce before checking or adjusting the chain saw tension.

E
S
P
A
Ñ
O

L

3-1. INTRODUCCION

Esta unidad ha sido diseñada para uso casero ocasional y no deberá ser usada con propósitos comerciales sujetos
a un uso de trabajo pesado continuo.
Su sierra de cadena nueva puede ser utilizada para una variedad de proyectos tales como cortar leña para chime­neas, hacer cercas de madera, talar arboles pequeños, desramado, y carpinteria ligera. corte solo madera y produc­tos de madera con su sierra.

3-2. REQUERIMIENTOS PARA ELENSAMBLADO

Su motosierra nueva necesita ser ajustada de la cadena y debe llenar de aceite el tanque que lubricara la cadena,
todo esto antes de iniciar su uso. No encienda su motosierra hasta que este preparada adecuadamente. Lea su man­ual de instrucciones adecuadamente. No instale otro tamaño de barra y cadena diferente al recomendado para su
motosierra.

3-3. INSTALACION DE LA BARRA GUIA / CADENA DE LA SIERRA

PRECAUCION

Desconecte la sierra mecánica de la fuente de alimentación antes de verificar o ajustar la tensión de la sierra mecáni­ca.

19 20

3 - ASSEMBLY INSTRUCTIONS - INSTRUCTIONS POUR MONTAGE -

INSTRUCCIONES DE ENSEMBLADO

F
R
A
N
C
A

I

S

POUR INSTALLER LE GUIDE-CHAÎNE ET LA CHAÎNE COUPANTE:

1. Placez l'unité d'alimentation sur une surface plane.

2. Pour démontez le capot latéral (A), faites tourner le bouton (B) dans le sens inverse des aiguilles d'une montre.

3. C'est pour la nouvelle barre de rechange. L'unité est complètement assemblée. Vissez (C) la plaque de tension

4. Déployez la chaîne avec les bords coupants (E) de la chaîne pointant dans la DIRECTION DE ROTATION (Fig.

5. Ajustez la chaîne sur la barre, faites tournez la plaque de tension (D) à fond dans le sens inverse des aiguilles

6. Faites tourner le bouton dans le sens des aiguilles d'une montre, ajustez l'anneau de tension de la chaîne (F) puis

7. Après avoir utilisé la scie à chaîne pendant une heure environ, retendez la chaîne. Si nécessaire, consultez la fig-

E
N
G

L

I
S
H

TO INSTALL GUIDE BAR & SAW CHAIN:

1. Place power unit on flat surface.

2. To remove the side cover (A), turn the knob (B) counter-clockwise. (Fig. 3-3A)

3. This is for a new replacement bar. This unit is fully assembled. Screw (C) the tension plate (D) on the bar. (Fig. 3-

4. Spread the chain out with the cutting edges (E) of the chain pointing in the DIRECTION OF ROTATION (Fig. 3-

5. To fit the chain on the bar, turn the tension plate (D) counter-clockwise to the end. Install the chain and bar on the

6. Turn the knob clockwise, adjust the chain tension ring (F) and then tighten the knob.

7. After running the chain saw about 1 hour - retension the chain. If need, based on figure 3-4A on page 21.

E
S
P
A
Ñ
O

L

PARA INSTALAR LA BARRA DE GUÍA Y LA CADENA DE SIERRA:

1. Coloque la unidad de alimentación sobre una superficie lisa.

2. Para extraer la cubierta lateral (A), gire la ruedecilla (B) en dirección contraria a las agujas de un reloj, (Fig. 3-3A).

3. Esto es para una barra de recambio nueva. La unidad está montada completamente. Atornille (C ) el plato de ten-

4. Extienda la cadena con los pinchos (E) de la cadena hacia la DIRECCIÓN DE ROTACIÓN, (Fig. 3-3C).

5. Para encajar la cadena en la barra, gire el plato de tensión (D) en dirección contraria a las agujas del reloj hasta

6. Gire la ruedilla en dirección a las agujas del reloj, ajuste el anillo de tensión de la cadena (F) y apriete la ruedecil-

7. Después de utilizar la sierra mecánica durante una hora, vuelva a ajustar la tensión de la cadena. Si lo necesita,

F
R
A
N
C
A

I

S

POUR INSTALLER LE GUIDE-CHAÎNE ET LA CHAÎNE COUPANTE:

1. Placez l'unité d'alimentation sur une surface plane.

2. Pour démontez le capot latéral (A), faites tourner le bouton (B) dans le sens inverse des aiguilles d'une montre.
(Fig. 3-3A)

3. C'est pour la nouvelle barre de rechange. L'unité est complètement assemblée. Vissez (C) la plaque de tension
(D) sur la barre. (Fig. 3-3B)

4. Déployez la chaîne avec les bords coupants (E) de la chaîne pointant dans la DIRECTION DE ROTATION (Fig.
3-3C).

5. Ajustez la chaîne sur la barre, faites tournez la plaque de tension (D) à fond dans le sens inverse des aiguilles
d'une montre. Installez la chaîne et la barre sur l'unité d'alimentation, faites tourner la plaque de tension (D) dans
le sens des aiguilles d'une montre, puis remettez en place le capot latéral (A). (Fig. 3-3D)

6. Faites tourner le bouton dans le sens des aiguilles d'une montre, ajustez l'anneau de tension de la chaîne (F) puis
serrez le bouton.

7. Après avoir utilisé la scie à chaîne pendant une heure environ, retendez la chaîne. Si nécessaire, consultez la fig­ure 3-4A page 21.

E
N
G

L

I
S
H

TO INSTALL GUIDE BAR & SAW CHAIN:

1. Place power unit on flat surface.

2. To remove the side cover (A), turn the knob (B) counter-clockwise. (Fig. 3-3A)

3. This is for a new replacement bar. This unit is fully assembled. Screw (C) the tension plate (D) on the bar. (Fig. 3­3B)

4. Spread the chain out with the cutting edges (E) of the chain pointing in the DIRECTION OF ROTATION (Fig. 3­3C).

5. To fit the chain on the bar, turn the tension plate (D) counter-clockwise to the end. Install the chain and bar on the
power unit, turn the tension plate (D) clockwise and then put the side cover (A) on. (Fig. 3-3D)

6. Turn the knob clockwise, adjust the chain tension ring (F) and then tighten the knob.

7. After running the chain saw about 1 hour - retension the chain. If need, based on figure 3-4A on page 21.

E
S
P
A
Ñ
O

L

PARA INSTALAR LA BARRA DE GUÍA Y LA CADENA DE SIERRA:

1. Coloque la unidad de alimentación sobre una superficie lisa.

2. Para extraer la cubierta lateral (A), gire la ruedecilla (B) en dirección contraria a las agujas de un reloj, (Fig. 3-3A).

3. Esto es para una barra de recambio nueva. La unidad está montada completamente. Atornille (C ) el plato de ten­sión (D) en la barra, (Fig. 3-3B).

4. Extienda la cadena con los pinchos (E) de la cadena hacia la DIRECCIÓN DE ROTACIÓN, (Fig. 3-3C).

5. Para encajar la cadena en la barra, gire el plato de tensión (D) en dirección contraria a las agujas del reloj hasta
el final. Instale la cadena y la barra en la unidad de alimentación, gire el plato de tensión (D) en dirección a las
agujas del reloj y coloque la cubierta lateral (A), (Fig. 3-3C).

6. Gire la ruedilla en dirección a las agujas del reloj, ajuste el anillo de tensión de la cadena (F) y apriete la ruedecil­la.

7. Después de utilizar la sierra mecánica durante una hora, vuelva a ajustar la tensión de la cadena. Si lo necesita,
fíjese en la figura 3-4 Aen la página 21.

3-3A

B

A

3-3B

C

D

3-3C 3-3D

A

D

E

F

F
R
A
N
C
A

I

S

3-4. REGLAGE DE LA TENSION DE LA CHAINE

La tension de la chaîne est d’une importance capitale et doit être contrôlée avant de commencer et pendant tout tra­vail de coupe. Prendre le temps de faire les réglages nécessaires à la chaîne de votre tronçonneuse est synonyme
de bonne performance et de longévité de votre outil.
REMARQUE : La tension d’une chaîne neuve doit être contrôlée fréquemment pendant son rodage, après aussi peu
que cinq coupes. Les intervalles entre réglages s’espaceront rapidement (Figure 3-4A).

ATTENTION

Si un chaîne est TROP TENDUE ou TROP LACHE, le guide-chaîne et les roulements de vilebrequin s’useront plus
rapidement. Etudier la Figure 3-4A pour tout renseignement concernant la tension appropriée pour moteur chaud (A)
ou froid (B), et comme guide indiquant quand la chaîne a besoin d’être ajustée (C).

E
N
G

L

I
S
H

3-4. SAW CHAIN TENSION ADJUSTMENT

Proper tension of the saw chain is extremely important and must be checked before starting, as well as during, any
cutting operation. Taking the time to make needed adjustments to the saw chain will result in improved cutting per­formance and prolonged chain life.
NOTE: A new chain and bar will need readjustment after as few as 5 cuts. This is normal during the break-in period,
and the interval between future adjustments will lengthen quickly (Figure 3-4A).

CAUTION

If a chain is TOO LOOSE or TOO TIGHT, the bar chain and saw bearings will wear more rapidly. Study Figure 3-4A
for information concerning correct cold tension (A), correct warm tension (B), and as a guide for when saw chain needs
adjustment (C).

E
S
P
A
Ñ
O

L

3-4 AJUSE DE LA TENSION DE LA CADENA DE LA SIERRA

Una tensión propia de la cadena de la sierra es extremadamente importante y debe de ser revisada antes de arran­car la sierra, al igual que durante cualquier operación de cortado. El tomar tiempo para hacer los ajustes necesarios
para la sierra de cadena resultara en un mejor rendimiento y una vida prolongada para su sierra de cadena.
NOTA: Una cadena y barra nueva requerirán un reajuste después de por lo menos 5 cortes. Esto es normal dentro
del periodo de acondicionamiento, y el intervalo dentro de los proximós ajustes se alagará pronto (Figura 3-4A ).

PRECAUCION

Si la cadena se encuentra muy SUELTA o muy APRETADA, la barra, cadena y los rodamientos del cigueñal se des­gastaran más rápidamente. Estudie la Figura 3-4A para información respecto a la tensión fría correcta (A), tensión
caliente correcta (B), y como una guía para cuando la cadena de la sierra requiera algún ajúste (C).

21 22

F
R
A
N
C
A

I

S

REGLAGE DE LA TENSION DE LA CHAINE :

Sans système d'outillage - portez des gants pendant que vous tendez la chaîne.
REMARQUE : S’assurer que le frein de chaîne CHAIN BRAKE
Débloquer CHAIN BRAKE

1. Il est facile de tendre la chaîne. Faites tourner le boulon de la barre (E) dans le sens inverse des aiguilles d'une

2. Après avoir ajusté la chaîne, et toujours en portant des gants de protection, tirer la chaîne vers l’avant et l’arrière
REMARQUE : Si la chaîne a des difficultés à tourner ou si elle se bloque sur le guide-chaîne, cela signifie qu'elle est

trop tendue et qu'elle doit être ajustée de la façon décrite dans l'étape 1

3. Pendant que vous tendez la chaîne. Soulevez la pointe de la barre puis serrez le boulon de la barre (E).

E
N
G

L

I
S
H

TO ADJUST SAW CHAIN TENSION:

With no tools system - wear gloves while tensioning chain.
NOTE: Make sure the CHAIN BRAKE
Disengage the CHAIN BRAKE

1. Tensioning the chain is easy. Turn bar bolt knob (E) counter clock wise. Then turn ring (F) counter clock wise to

2. After adjustment and while wearing heavy duty work gloves, move the saw chain back and forth on the guide bar

NOTE: If the chain is difficult to rotate or if it binds on the guide bar, too much tension has been applied and must
be adjusted as described in step 1

3. While tensioning the chain. Hold tip of the bar up and then tighten the bar bolt knob (E).

E
S
P
A
Ñ
O

L

PARA AJUSTAR LA TENSION DE LA SIERRA:

Si no tiene un sistema de herramientas, utilice guantes mientras tensiona la cadena.
NOTA: Asegúrese de que el CHAIN BRAKE
hacia atrás (Figura 3-5B).

1. Es fácil tensar la cadena. Gire la ruedecilla del perno de la barra (E) en dirección contraria a las agujas del reloj.

2. Despues del ajuste y mientras tiene puestos los guantes de trabajo pesado, mueva la cadena de la sierra hacia

NOTA: Si resulta difícil hacer girar la cadena o se atasca en la barra de guía, significa que se ha aplicado demasia-
da tensión y debe ajustarse tal y como se indica en el paso 1.

3. Al tensar la cadena, sostenga la punta de la barra hacia arriba y apriete la ruedecilla del perno de la barra (E).

3-4A

A

C

B

F
R
A
N
C
A

I

S

REGLAGE DE LA TENSION DE LA CHAINE :

Sans système d'outillage - portez des gants pendant que vous tendez la chaîne.
REMARQUE : S’assurer que le frein de chaîne CHAIN BRAKE®est débloqué.
Débloquer CHAIN BRAKE®(D) en le poussant vers l’arrière (Figure 3-5B).

1. Il est facile de tendre la chaîne. Faites tourner le boulon de la barre (E) dans le sens inverse des aiguilles d'une
montre. Faites ensuite tourner l'anneau (F) dans le sens inverse des aiguilles d'une montre pour desserrer la
chaîne, ou dans le sens des aiguilles d'une montre pour la serrer. (Fig. 3-5C)

2. Après avoir ajusté la chaîne, et toujours en portant des gants de protection, tirer la chaîne vers l’avant et l’arrière
le long du guide-chaîne pour s’assurer qu’elle bouge librement et qu’elle est bien placée sur le pignon.

REMARQUE : Si la chaîne a des difficultés à tourner ou si elle se bloque sur le guide-chaîne, cela signifie qu'elle est
trop tendue et qu'elle doit être ajustée de la façon décrite dans l'étape 1

3. Pendant que vous tendez la chaîne. Soulevez la pointe de la barre puis serrez le boulon de la barre (E).

E
N
G

L

I
S
H

TO ADJUST SAW CHAIN TENSION:

With no tools system - wear gloves while tensioning chain.
NOTE: Make sure the CHAIN BRAKE®is disengaged.s

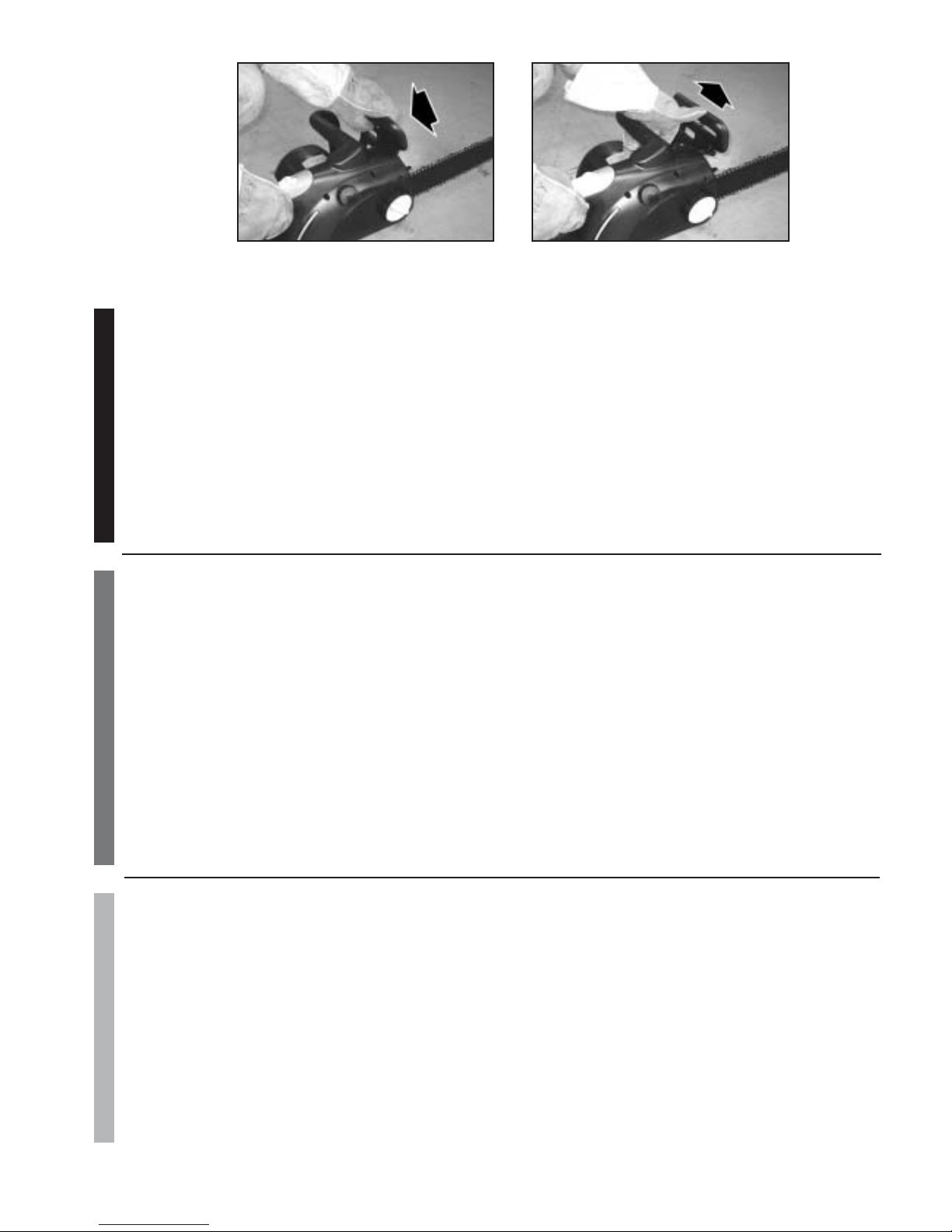

Disengage the CHAIN BRAKE®(D) by pulling it backward (Figure 3-5B).

1. Tensioning the chain is easy. Turn bar bolt knob (E) counter clock wise. Then turn ring (F) counter clock wise to
loosen chain or clock wise to tighten chain. (Fig. 3-5C)

2. After adjustment and while wearing heavy duty work gloves, move the saw chain back and forth on the guide bar
to be sure the chain moves freely and is in proper mesh with sprocket.

NOTE: If the chain is difficult to rotate or if it binds on the guide bar, too much tension has been applied and must
be adjusted as described in step 1

3. While tensioning the chain. Hold tip of the bar up and then tighten the bar bolt knob (E).

E
S
P
A
Ñ
O

L

PARA AJUSTAR LA TENSION DE LA SIERRA:

Si no tiene un sistema de herramientas, utilice guantes mientras tensiona la cadena.
NOTA: Asegúrese de que el CHAIN BRAKE®(D) se encuentre desactivado. Desactive el CHAIN BRAKE®jalándolo
hacia atrás (Figura 3-5B).

1. Es fácil tensar la cadena. Gire la ruedecilla del perno de la barra (E) en dirección contraria a las agujas del reloj.
Gire el anillo (F) hacia la izquierda para desapretar la cadena o hacia la derecha para apretarla, (Fig. 3-5C).

2. Despues del ajuste y mientras tiene puestos los guantes de trabajo pesado, mueva la cadena de la sierra hacia
adelante y hacia atrás en la barra guía para asegurarse de que la cadena se mueve libremente y está propia­mente encajada con el piñón.

NOTA: Si resulta difícil hacer girar la cadena o se atasca en la barra de guía, significa que se ha aplicado demasia­da tensión y debe ajustarse tal y como se indica en el paso 1.

3. Al tensar la cadena, sostenga la punta de la barra hacia arriba y apriete la ruedecilla del perno de la barra (E).

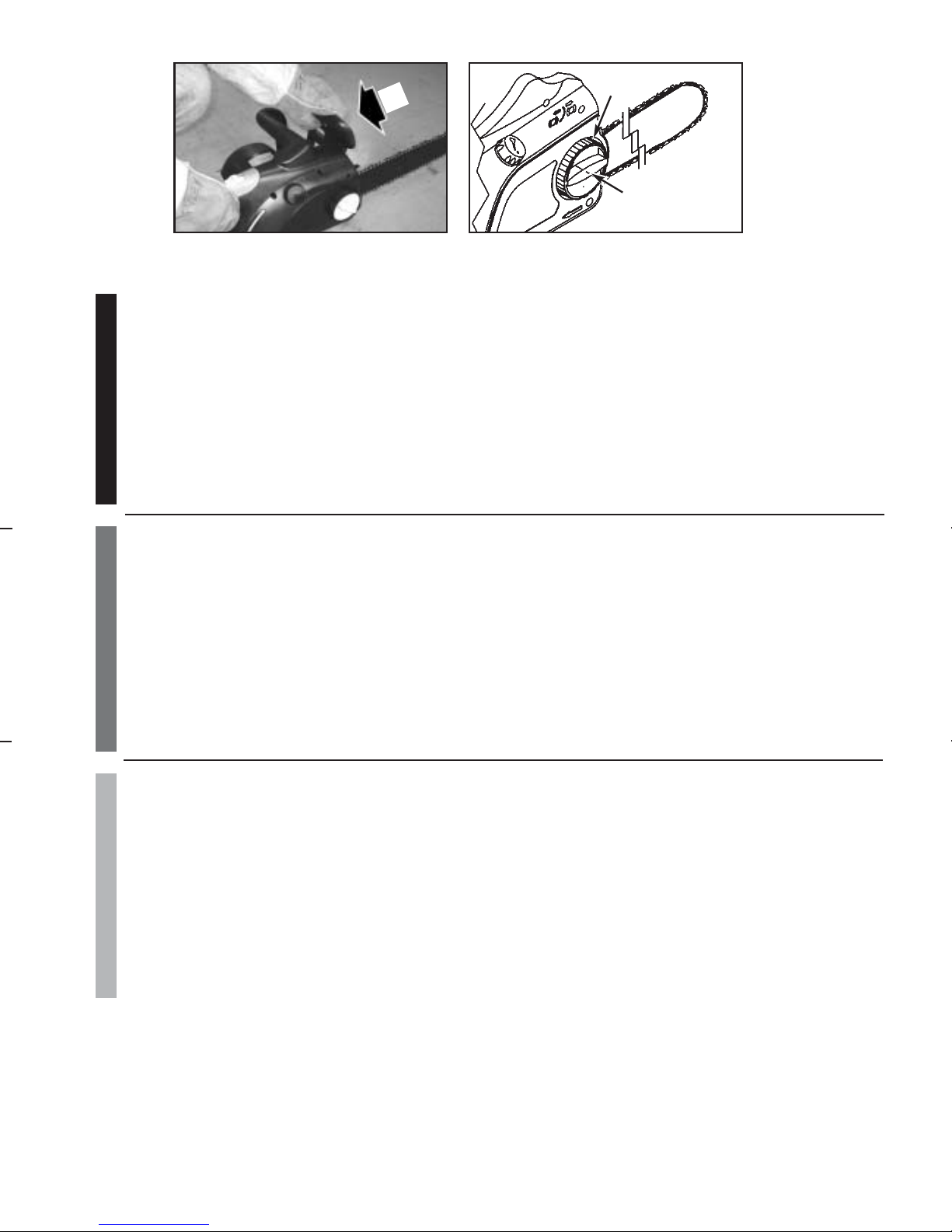

3-5B 3-5C

D

E

F

F
R
A
N
C
A

I

S

3-5. REMPLISSAGE DU RESERVOIR A HUILE

A l'aide d'un entonnoir, remplissez le réservoir d'huile avec de l'huile pour chaînes, barres et engrenages Genuine
Factory Parts. Essuyez toutes les éclaboussures éventuelles. Assurez-vous qu'aucune saleté n'entre dans le réser­voir d'huile.
La chaîne de la tronçonneuse doit être graissée en cours de fonctionnement afin de minimiser toute friction avec le
guide-chaîne. Le réservoir a huile peut contenir 4.5 ozs d’huile, une quantité suffisante pour lubrifier la chaîne pen­dant un fonctionnement de 12 à 15 minutes.
Nous recommandons l'utilisation de l'huile pour chaînes, barres et engrenages Genuine Factory Parts, qui contient
des additifs qui permettent de réduire l'usure par friction et réduit les formations de résidus résineux.

ATTENTION

Contrôler fréquemment le niveau d’huile du réservoir au cours du travail afin d’eviter un manque de lubrification de la
chaîne et du guide-chaîne.
REMARQUE : Votre tronçonneuse est équipée d’un système de graissage automatique, la SEULE source de lubrifi­cation pour la chaîne et le guide-chaîne (Figure 3-5A).

E
N
G

L

I
S
H

3-5. FILLING OIL TANK

Using a funnel, fill oil tank with Genuine Factory Parts Chain, Bar and Sprocket oil. Wipe up any spills. Make sure no
dirt gets into the oil tank.
The saw chain requires lubrication while in use to minimize friction with the guide bar. The oil tank holds 4.5 ozs of oil,
enough to lubricate the chain for 12-15 minutes of sawing.
We recommend using Genuine Factory Parts Chain, Bar and Sprocket Oil, which contains additives to reduce friction
wear and reduce resin residue formations.

CAUTION

The oil tank level should be frequently checked during operation to avoid starving the bar and chain of lubrication.
NOTE: Your chain saw is equipped with an Automatic Oiler system and is the ONLY source of lubrication for the bar
and chain (Figure 3-5A).

E
S
P
A
Ñ
O

L

3-5. LLENANDO EL TANQUE DE ACEITE

Utilice un embudo y llene el depósito con aceite para ruedas dentadas, barras, cadenas y piezas de fábrica auténti­cas. Si se ha derramado aceite, límpielo. Asegúrese de que no quedan restos de suciedad en el tanque de aceite.
La cadena requiere lubricación cuando está en uso, para minimizar la fricción con la barra guía. El tanque de aceite
almacena 4.5 ozs de aceite, suficiente para lubricar la cadena de 12-15 minutos do cortado.
Recomendamos que utilice aceite para la cadena, la barra, la rueda dentada y las piezas de fábrica auténticas que
contenga aditivos que reducen la fricción por desgaste y la formación de residuos de resina.

PRECAUCION

El nivel de aceite del tanque de aceite deberá se revisado frecuentemente durante la operación para evitar la falta de
lubricación a la barra y cadena.
NOTA: Su siera de cadena esta equipada con un sistema de Aceitador Automático y es la UNICA fuente de lubri­cación para la barra y cadena (Figura 3-5A).

23 24

F
R
A
N
C
A

I

S

3-6. CHOIX D’UN PROLONGATEUR ELECTRIQUE APPROPRIE

1. La rallonge doit être d'un type acceptable pour une utilisation à l'extérieur, et le code de désignation de la rallonge

2. Utilisez une rallonge suffisamment puissante pour transporter le courant qu'utilisera l'outil ; une rallonge de capac-

3. Assurez-vous que la rallonge est en bon état avant de l'utiliser.

4. Conservez le cordon éloigné de la zone de coupe et placez le cordon de telle façon qu'il ne risque pas d'être pris

E
N
G

L

I
S
H

3-6. SELECTING THE PROPER EXTENSION CORD FOR YOUR SAW MODEL

1. The extension cord is to be a type acceptable for outdoor use, maked with the suffix W or W-Afollowing the cord

2. To use an extension cord heavy enough to carry the current the tool will draw, and that an undersized cord will

3. Make sure the extension cord is in good condition before using.

4. Keep the cord away from the cutting area and to position cord so that it will not be caught on branches, and the

E
S
P
A
Ñ
O

L

3-6. SELECCIONANDO EL CABLE DE EXTENSION CORRECTO

1. La cuerda de extensión debe ser de un tipo aceptable para uso en exteriores, marcada con W o W-Adespués de

2. Utilice una extensión de cuerda que sea lo bastante pesada como para conducir la corriente que la herramienta

3. Asegúrese de que la cuerda de extensión se encuentra en buen estado antes de usarla.

4. Mantenga la cuerda lejos de zonas de corte y colóquela de tal manera que no se enrede con ramas o similares

3-5A

OIL CAP
BOUCHON DU RESERVOIR D’HUILE
TAPADERA DE ACEITE

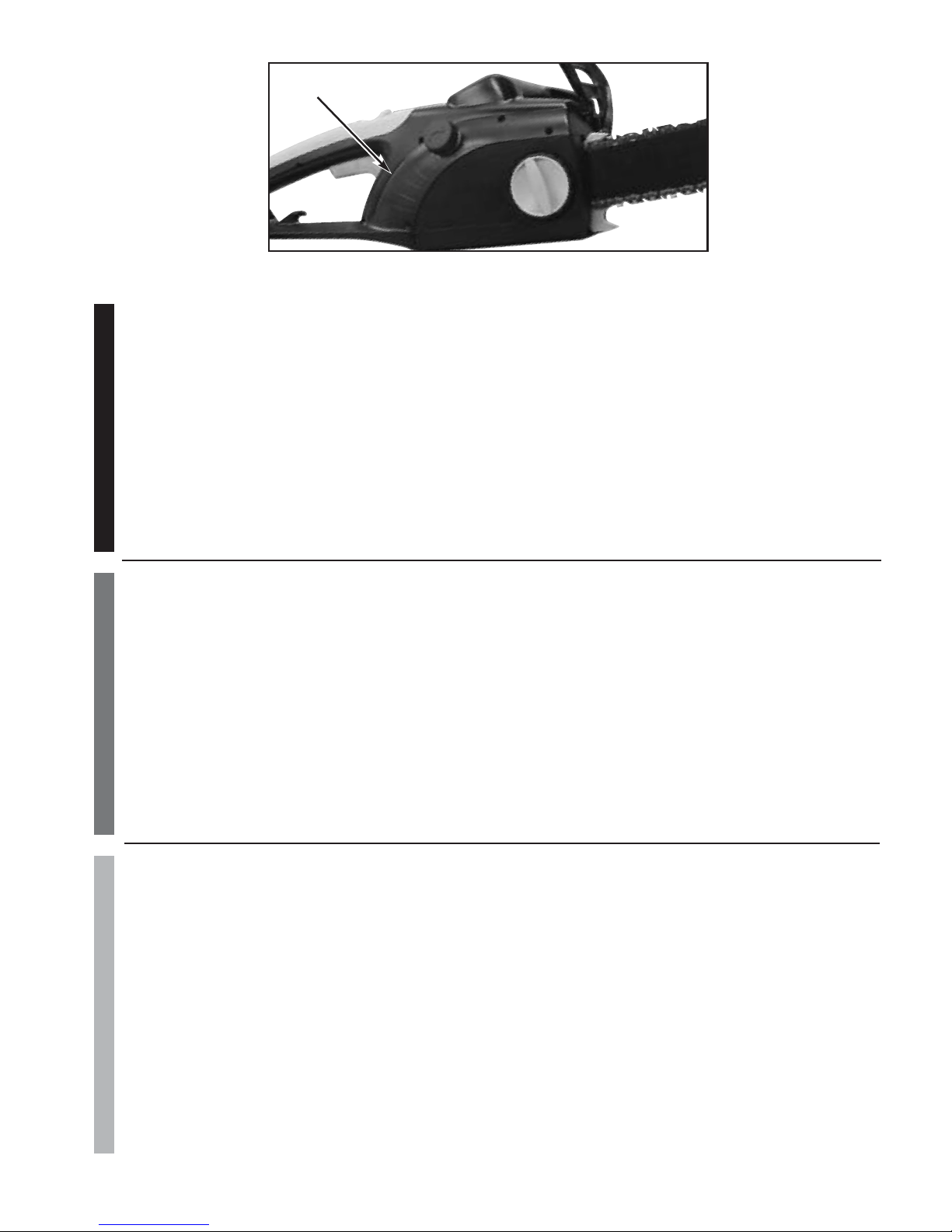

OIL TANK INSPECTION SLOT
VOYANT D’HUILE DU RESERVOIR
RANURA DE INSPECCION DEL TANQUE DE ACEITE

F
R
A
N
C
A

I

S

3-6. CHOIX D’UN PROLONGATEUR ELECTRIQUE APPROPRIE

1. La rallonge doit être d'un type acceptable pour une utilisation à l'extérieur, et le code de désignation de la rallonge
doit comporter le suffixe W ou W-A, par exemple - SJTW ou SJTW-A.

2. Utilisez une rallonge suffisamment puissante pour transporter le courant qu'utilisera l'outil ; une rallonge de capac­ité insuffisante provoquera une perte de tension qui produira une perte de puissance et une surchauffe.

3. Assurez-vous que la rallonge est en bon état avant de l'utiliser.

4. Conservez le cordon éloigné de la zone de coupe et placez le cordon de telle façon qu'il ne risque pas d'être pris
dans les branches et autres pendant la coupe.

E
N
G

L

I
S
H

3-6. SELECTING THE PROPER EXTENSION CORD FOR YOUR SAW MODEL

1. The extension cord is to be a type acceptable for outdoor use, maked with the suffix W or W-Afollowing the cord
type designation, for example - SJTW or SJTW-A.

2. To use an extension cord heavy enough to carry the current the tool will draw, and that an undersized cord will
cause a drop in line voltage resulting in loss of power and overheating.

3. Make sure the extension cord is in good condition before using.

4. Keep the cord away from the cutting area and to position cord so that it will not be caught on branches, and the
like, during cutting.

E
S
P
A
Ñ
O

L

3-6. SELECCIONANDO EL CABLE DE EXTENSION CORRECTO

1. La cuerda de extensión debe ser de un tipo aceptable para uso en exteriores, marcada con W o W-Adespués de
la descripción del tipo de cuerda, por ejemplo SJTW o SJTW-A.

2. Utilice una extensión de cuerda que sea lo bastante pesada como para conducir la corriente que la herramienta
produce, ya que una cuerda de menos tamaño produce una caída en la línea de voltaje lo que puede producir
una pérdida de potencia y sobrecalentamiento.

3. Asegúrese de que la cuerda de extensión se encuentra en buen estado antes de usarla.

4. Mantenga la cuerda lejos de zonas de corte y colóquela de tal manera que no se enrede con ramas o similares
durante su uso.

Minimum Gauge Wire

Saw Model

Ampere

Rating

Volts AC

Length of Power Cord

25 ft. / 7.5m 50 ft. / 15m 100 ft. / 30m

MS1630NT 13.5 110 / 120 16 Gauge 16 Gauge 14 Gauge

MS1640NTCC 15 110 / 120 14 Gauge 12 Gauge

Not

Recommended

Calibre de Fil Minimum

Modèle de

Tronçonneuse

Ampère

Voltage c.a.

(Courant

Altematif)

Longueur du Câble d’Alimentation

7,5m / 25 pl. 15m / 50 pl. 30m / 100 pl.

MS1630NT 13.5 110 / 120 Calibre 16 Calibre 16 Calibre 14

MS1640NTCC 15 110 / 120 Calibre 14 Calibre 12

Non

Recommandé

Escala Mínima del Alambre

Modelo de

Sierra

Promedio de

Amperaje

Voltios AC

Longitud del Cable de Poder

7.5m / 25 pies 5m / 50 pies

30m / 100 pies

MS1630NT 13.5 110 / 120 16 Escala 16 Escala 14 Escala

MS1640NTCC 15 110 / 120 14 Escala 12 Escala

No

Recomendacion

25 26

4 - OPERATING INSTRUCTIONS - FUNCTIONMENT

- INSTRUCCIONES DE OPERACION

F
R
A
N
C
A

I

S

4-1. DEMARRAGE DE LA TRONCONNEUSE

1. S’assurer que CHAIN BRAKE®est DEBLOQUE. Le moteur ne démarrera pas si le frein CHAIN BRAKE®est
BLOQUE. Débloquer CHAIN BRAKE®en le tirant vers l’arrière, vers le moteur (Figure 4-1A).

AVERTISSEMENT

S’assure que le prolongateur est d’une dimension et d’un modèle appropriés pour votre tronçonneuse.

2. Une attache pour rallonge (A) (Fig. 4-1B) est intégrée dans la poignée arrière qui permet d'empêcher que la ral­longe ne se défasse de la poignée. Pour utiliser cette fonction, il suffit de doubler la rallonge sur une longueur d'en­viron trente centimètres à son extrémité, et de l'insérer à l'extrémité de la poignée. Accrochez la boucle formée
par le doublage du cordon sur la languette. Tirez doucement sur le cordon pour vérifier qu'il est bien fixé à la
poignée de la scie. Branchez la fiche de connexion de la rallonge sur le cordon d'alimentation de l'outil.

AVERTISSEMENT

S’assurer que le prolongateur n’entre pas en contact avec le guide-chaîne et la chaîne de la tronçonneuse.

E
N
G

L

I
S
H

4-1. TO START SAW

1. Make sure the CHAIN BRAKE®IS DISENGAGED. The motor will not start if the CHAIN BRAKE®is in the
ENGAGED position. Disengage the CHAIN BRAKE®by pulling backward toward the motor (Figure 4-1A).

WARNING

Ensure the extension cord is of the proper size and type for your saw.

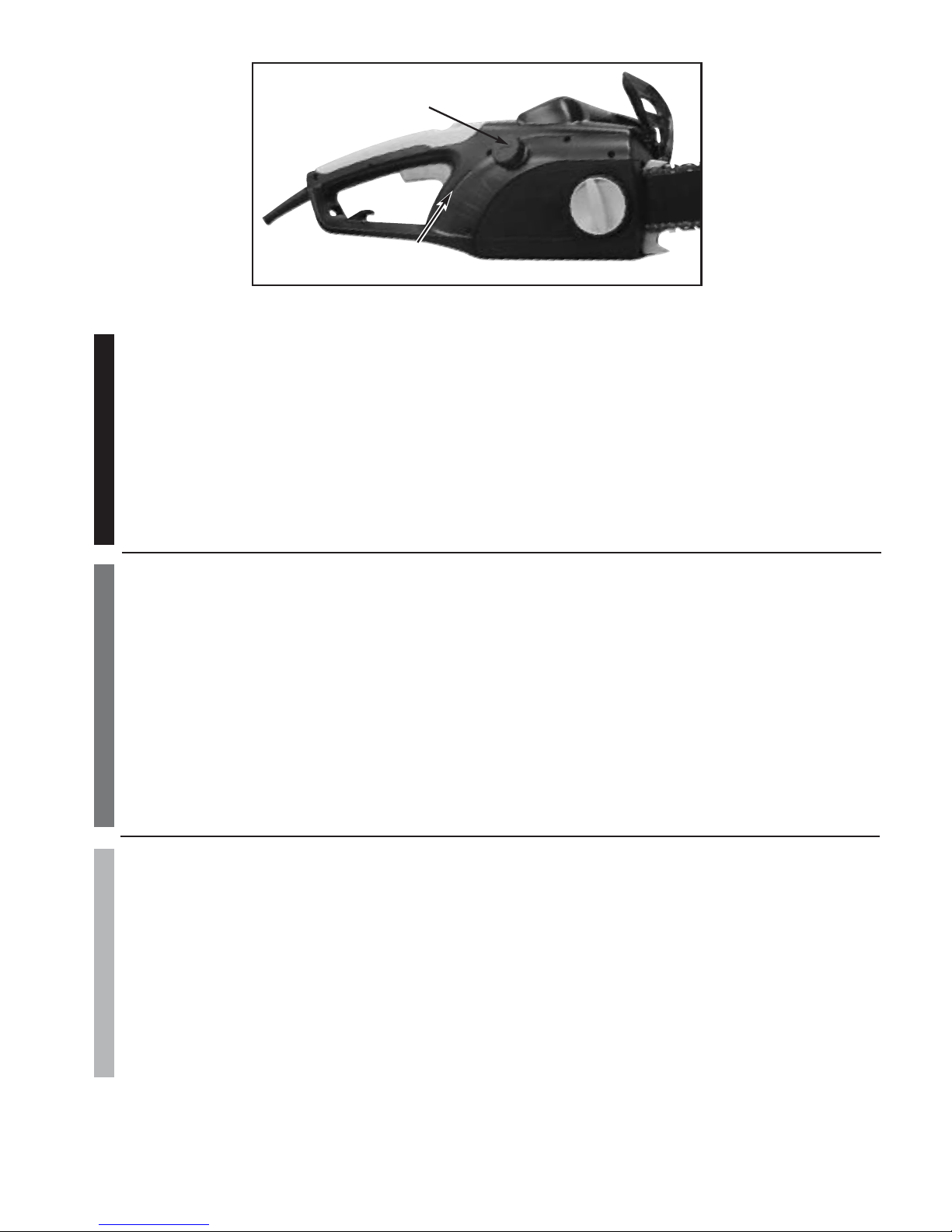

2. An extension cord retainer (A) (Fig. 4-1B) is built into the rear handle that prevents the extension cord from pulling
out of the handle. To use this feature, simply double the extension cord, about a foot from the end, and insert it
into the end of the handle. Hook the loop formed by doubling the cord over the tab. Gently tug on the cord to ensure
that it is firmly retained in the saws handle. Plug the receptacle end of the extension cord into the tool’s power sup­ply cord.

WARNING

Make sure the extension cord does not come in contact with the guide bar and saw chain.

E
S
P
A
Ñ
O

L

4-1. PARA ARRANCAR LA SIERRA

1. Asegúrese de que el CHAIN BRAKE®este DESACTIVADO. El motor no arrancara si el CHAIN BRAKE®esta en

la posición de ACTIVADO. Desactive el CHAIN BRAKE®jalandolo hacia atras en dirección del motor (Figura 4-1A).

ADVERTENCIA

Asegúrese de que el cable de extensión es del tamaño y tipo apropiado para su sierra.

2. Se ha instalado una retención de la cuerda de extensión (A) (Fig 4- 1B) en el asa anterior para evitar que la cuer­da de extensión se salga del asa. Para utilizar esta función, doble la cuerda de extensión e introdúzcala en el
extremo del asa. Enganche el bucle formado por el doblez de la cuerda sobre la tablilla. Tire de la cuerda suave­mente para asegurarse de que está sujeta firmemente en el asa de la sierra. Enchufe el extremo del receptáculo
de la cuerda de extensión en cable de alimentación de la sierra.

ADVERTENCIA

Asegúrese de que el cable de extensión no entre en contacto con la barra guía y la cadena de la sierra.

4-1A

4-1B

A

F
R
A
N
C
A

I

S

3. Tenir fermement la tronçonneuse des deux mains, la main gauche sur la poignée avant et la main droite sur la

4. Avec le pouce de la main droite, enfoncer le bouton D’ARRET / BLOCAGE (C) se trouvant sur le côté de la

REMARQUE : Il n’est pas nécessaire de maintenir une pression sur le bouton D’ARRET / BLOCAGE est un disposi-
tif de sécurité conçu pour empêcher toute mise en marche involontaire.

4-2. ARRET DU MOTEUR

Le moteur de la tronçonneuses s’arrêtera automatiquement une fois le commutateur relâche. Il faudra de nouveau
enfoncer le bouton D’ARRET / BLOCAGE et appuyer sur le commutateur pour remettre le moteur en marche.

E
N
G

L

I
S
H

3. Grip the saw with both hands, left hand holding the front /handle (DO NOT HOLD CHAIN BRAKE

4. With your RIGHT THUMB, depress the LOCK/OFF button (C) on the top of the rear handle, and at the same time
NOTE: It is not necessary to maintain pressure on the LOCK/OFF button once the trigger is squeezed and the motor

is running. The LOCK/OFF button is a safety device to avoid accidental starting.

4-2. TO STOP MOTOR

The saw motor will automatically stop when the trigger is released. The LOCK/OFF button will have to be depressed
and the trigger squeezed to restart the motor.

E
S
P
A
Ñ
O

L

3. Sostenga la sierra con ambas manos, la mano izquierda sosteniendo la manija frontal (NO SOSTENGAEL CHAIN

4. Con su PULGAR DERECHO, oprima el botón de SEGURO / LIBRE (C) al lado de la manija trasera, y al mismo
NOTA: No es necesario el mantener presión en el botón de SEGURO / LIBRE una vez que gatillo es apretado y el

motor esta en marcha. El botón de SEGURO / LIBRE es un mecanismo de seguridad para prevenir el encendido acci-
dental.

4-2. PARA APAGAR EL MOTOR

El motor de la sierra se detendrá automáticamente cuando el gatillo es liberado. El botón de SEGURO / LIBRE ten-
drá que estar oprimido y el gatillo apretado para rearrancar el motor.

A

F
R
A
N
C
A

I

S

3. Tenir fermement la tronçonneuse des deux mains, la main gauche sur la poignée avant et la main droite sur la
poignée avant eet la main droite sur la poignée arrière (NE P AS TENIR [LE FREIN] CHAIN BRAKE®.) Les pouces
et les doigts doivent être bien refermés sur les deux poignées (Figure 4-1C).

4. Avec le pouce de la main droite, enfoncer le bouton D’ARRET / BLOCAGE (C) se trouvant sur le côté de la
poignée arrière, et en même temps appuyer sur le commutateur. Pour arrêter la tronçonneuse, lâcher le commu­tateur (Figure 4-1D).

REMARQUE : Il n’est pas nécessaire de maintenir une pression sur le bouton D’ARRET / BLOCAGE est un disposi­tif de sécurité conçu pour empêcher toute mise en marche involontaire.

4-2. ARRET DU MOTEUR

Le moteur de la tronçonneuses s’arrêtera automatiquement une fois le commutateur relâche. Il faudra de nouveau
enfoncer le bouton D’ARRET / BLOCAGE et appuyer sur le commutateur pour remettre le moteur en marche.

E
N
G

L

I
S
H

3. Grip the saw with both hands, left hand holding the front /handle (DO NOT HOLD CHAIN BRAKE®) and the right
hand holding the rear handle. Thumbs and fingers should encircle both handles (Figure 4-1C).

4. With your RIGHT THUMB, depress the LOCK/OFF button (C) on the top of the rear handle, and at the same time
squeeze the trigger. To stop the saw, release the trigger (Figure 4-1D).

NOTE: It is not necessary to maintain pressure on the LOCK/OFF button once the trigger is squeezed and the motor
is running. The LOCK/OFF button is a safety device to avoid accidental starting.

4-2. TO STOP MOTOR

The saw motor will automatically stop when the trigger is released. The LOCK/OFF button will have to be depressed
and the trigger squeezed to restart the motor.

E
S
P
A
Ñ
O

L

3. Sostenga la sierra con ambas manos, la mano izquierda sosteniendo la manija frontal (NO SOSTENGAEL CHAIN
BRAKE®) y la mano derecha sosteniendo la manija trasera. El pulgar y los dedos deberan rodear ambas mani­jas (Figura 4-1C).

4. Con su PULGAR DERECHO, oprima el botón de SEGURO / LIBRE (C) al lado de la manija trasera, y al mismo
tiempo apriete el gatillo. Para detener la sierra, libere el gatillo (Figura 4-1D).

NOTA: No es necesario el mantener presión en el botón de SEGURO / LIBRE una vez que gatillo es apretado y el
motor esta en marcha. El botón de SEGURO / LIBRE es un mecanismo de seguridad para prevenir el encendido acci­dental.

4-2. PARA APAGAR EL MOTOR

El motor de la sierra se detendrá automáticamente cuando el gatillo es liberado. El botón de SEGURO / LIBRE ten­drá que estar oprimido y el gatillo apretado para rearrancar el motor.

4-1C 4-1D

C

27 28

F
R
A
N
C
A

I

S

AVERTISSEMENT / ATTENTION

Une chaîne trop lâche peut glisser hors du guide-chaîne pendant la coupe et user le guide-chaîne et la chaîne. Une
chaîne trop ajustée peut endommager la tronçonneuse. Que la chaîne soit trop lâche ou trop ajustée cause un risque
de blessures graves.

4-4. CHAIN BRAKE

Cette scie à chaîne McCulloch est équipée d'un frein de chaîne/et d'un protège-main.
L’Arceau Protecteur protège aussi votre main gauche au cas où elle glisserait de la poignée avant.
CHAIN BRAKE
un rebond, la main de l’opérateur huerte le levier. Quand CHAIN BRAKE
abrupte et l’amenée du courant au moteur est interrompue immédiatement.
Le but de CHAIN BRAKE
peut en aucun cas fournir une protection adéquate si la tronçonneuse est utilisée de manière dangereuse.

E
N
G

L

I
S
H

WARNING / CAUTION

A loose chain can jump off the bar while you are cutting, as well as wear the bar and chain. A chain that is too tight
can damage the saw. Either situation, chain too loose or too tight, could cause serious personal injury.

4-4. CHAIN BRAKE

This McCulloch chain saw is equipped with chain brake/hand guard.
The Hand Guard protects your left hand in the event it slips off the front handle.
The CHAIN BRAKE
of kickback, the operator’s hand strikes the lever. When the CHAIN BRAKE
stops and the power supply to the motor is immediately cut off.
The purpose of the CHAIN BRAKE
not, however, provide the measure of intended protection if the saw is carelessly operated.

E
S
P
A
Ñ
O

L

ADVERTENCIA / PRECAUCION

Una cadena suelta puede saltarse de la barra mientras usted esta cortando, lo mismo que desgastar la barra y cade-
na. Una cadena muy apretada puede dañar la sierra. En cualquier situación, una cadena muy suelta o muy apreta-
da, puede resultar en serias lesiones personales.

4-4. CHAIN BRAKE

Esta sierra mecánica McCulloch está equipada con un freno de cadena y una protección de asa.
El Guardamanos también protege su mano izquierda en el evento de que se resbale de la manija delantera.
El CHAIN BRAKE
do, en el evento de un contragolpe, la mano del operador golpea la palanca. Cuando el CHAIN BRAKE
el movimiento de la cadena se detiene abruptamente y la fuente de poder del motor es cortada inmediatemente.
El propósito del CHAIN BRAKE
BRAKE

F
R
A
N
C
A

I

S

4-3. LUBRIFICATION DU GUIDE-CHAINE ET DE LA CHAINE

Une lubrification adéquate de la chaîne est essentielle pour minimiser la friction avec le guide-chaîne pendant la
coupe.
Votre tronçonneuse est équipée d’un système de graissage automatique. Ce système fournit une quantité adéquate
d’huile au guide-chaîne et à la chaîne. Le débit ne peut être ajusté.
Le niveau d’huile du réservoir peut être contrôlé grâce au voyant (D) se trouvant sur le côté droit de la tronçonneuse.
Le réservoir est plein quand l’huile se trouve jusqu’en haut du voyant (Figure 4-3A).

ATTENTION

ne jamais laisser le guide-chaîne ou la chaîne non lubrifiés. Utiliser la tronçonneuse ASEC ou AVEC TROP PEU DE
LUBRIFIANT diminue son efficacité de coupe et sa longévité, émousse rapidement la chaîne, et use excessivement
le guide-chaîne car surchauffé. Une décoloration du guide-chaîne et du fumée indiquent un manque d’huile.
REMARQUE : La chaîne se détend pendant son utilisation, particulièrement si elle est neuve; il est donc nécessaire
de l’ajuster périodiquement ; une nouvelle chaîne nécessite des réglages plus fréquents pendant sa période de
rodage. Cela est normal. Voir la Section 3-4, la page 17 pour le réglage de la tension de la chaîne.

E
N
G

L

I
S
H

4-3. CHAIN AND BAR LUBRICATION

Adequate lubrication of the saw chain during cutting operations is essential to minimize friction with the guide bar.
Your chain saw is equipped with an automatic oiler system. The oiler automatically delivers the proper amount of oil
to the bar and chain. There is no flow adjustment.
The oil tank level can be checked in the inspection slot (D) provided on the right side of the saw. Tank is full when oil
is at the top of the slot (Figure 4-3A).

CAUTION

Never starve the bar and chain of lubrication oil. Running the saw DRY or with TOO LITTLE OIL will decrease cutting
efficiency, shorten chain saw life, and cause rapid dulling of the chain and excessive wear of the bar from overheat­ing. Too little is evidenced by smoke or bar discoloration.
NOTE: The saw chain stretches during use, particularly when it is new, and occasional adjustment will be needed. A
new chain requires more frequent adjustment during the break-in period. This is normal. See Section 3-4, page 17 for
Saw Chain Tension Adjustment instructions.

E
S
P
A
Ñ
O

L

4-3. LUBRICACION DE LA BARRA Y CADENA DE LA SIERRA

Una lubricación adecuada de la sierra de cadena durante las operaciones de cortado es esencial para minimizar la
fricción con la barra guía.
Su sierra esta equipada con un sistema de aceitador automático proveé la cantidad apropiada de aceite a la barra y
cadena. NO tiene un ajuste de flujo.
El nivel de tanque de aceite puede ser revisado en la ranura de inspeción (D) proveida en el lado derecho de la sier­ra. El tanque esta lleno cuando el aceite se encentra en la parte superior de la ranura (Figura 4-3A).

PRECAUCION

Nunca deje que le falte aceite de lubricación a la barra y cadena. Comiendo una sierra SECA o con MUY POCO
ACEITE reducirá la eficiencia en el cortado, acortar la vida de su sierra, causando un desafilado rápido de la cadena
y un desgaste excesivo de la barra por sobre calentamiento. Muy poco aceite es detectado por humo o decoloración
de la barra.
NOTA: La cadena de la sierra se alarga durante el uso, particulamente cuando es nueva, y un ajuste ocasional será
necesario. Una cadena nueva requiere mas frecuentemente cuando de un ajuste durante el periodo de acondi­cionamiento. Esto es normal. Vea la sección 3-4, pagine 17 para las instrucciones de Ajuste de la Tensión de la
Cadena de la sierra.

4-3A

D

F
R
A
N
C
A

I

S

AVERTISSEMENT / ATTENTION

Une chaîne trop lâche peut glisser hors du guide-chaîne pendant la coupe et user le guide-chaîne et la chaîne. Une
chaîne trop ajustée peut endommager la tronçonneuse. Que la chaîne soit trop lâche ou trop ajustée cause un risque
de blessures graves.

4-4. CHAIN BRAKE®/ ARCEAU PROTECTEUR

Cette scie à chaîne McCulloch est équipée d'un frein de chaîne/et d'un protège-main.
L’Arceau Protecteur protège aussi votre main gauche au cas où elle glisserait de la poignée avant.
CHAIN BRAKE®est un dispositif de sécurité qui est actionnés s’il y a pression sur le protège-main ou quand, pendant
un rebond, la main de l’opérateur huerte le levier. Quand CHAIN BRAKE®est actionné, la chaîne s’arrête de manière
abrupte et l’amenée du courant au moteur est interrompue immédiatement.
Le but de CHAIN BRAKE®est du réduire les possibilités de blessures causées par les rebonds, CHAIN BRAKE®ne
peut en aucun cas fournir une protection adéquate si la tronçonneuse est utilisée de manière dangereuse.

E
N
G

L

I
S
H

WARNING / CAUTION

A loose chain can jump off the bar while you are cutting, as well as wear the bar and chain. A chain that is too tight
can damage the saw. Either situation, chain too loose or too tight, could cause serious personal injury.

4-4. CHAIN BRAKE®/ HAND GUARD

This McCulloch chain saw is equipped with chain brake/hand guard.
The Hand Guard protects your left hand in the event it slips off the front handle.
The CHAIN BRAKE®is a safety feature which is activated if pressure is applied against the guard or when, in the event
of kickback, the operator’s hand strikes the lever. When the CHAIN BRAKE®is activated, chain movement abruptly
stops and the power supply to the motor is immediately cut off.
The purpose of the CHAIN BRAKE®is to reduce the possibility of injury due to kickback. The CHAIN BRAKE®can­not, however, provide the measure of intended protection if the saw is carelessly operated.

E
S
P
A
Ñ
O

L

ADVERTENCIA / PRECAUCION

Una cadena suelta puede saltarse de la barra mientras usted esta cortando, lo mismo que desgastar la barra y cade­na. Una cadena muy apretada puede dañar la sierra. En cualquier situación, una cadena muy suelta o muy apreta­da, puede resultar en serias lesiones personales.

4-4. CHAIN BRAKE®/ GUARDAMANOS

Esta sierra mecánica McCulloch está equipada con un freno de cadena y una protección de asa.
El Guardamanos también protege su mano izquierda en el evento de que se resbale de la manija delantera.
El CHAIN BRAKE®es un mecanismo de seguridad el cual es activado si se aplica presión contra la manija o cuan­do, en el evento de un contragolpe, la mano del operador golpea la palanca. Cuando el CHAIN BRAKE®es activado,
el movimiento de la cadena se detiene abruptamente y la fuente de poder del motor es cortada inmediatemente.
El propósito del CHAIN BRAKE®es el de reducir la posibilidad de una lesión debida a un contragolpe. El CHAIN
BRAKE®de cualquier manera, no puede proveer la cantidad de protección si la sierra es operada sin precaución.

29 30

F
R
A
N
C
A

I

S

CHAIN BRAKE®est débloqué (la chaîne bouge) quand le levier de frein est repoussé vers l’arrière et bloqué. C’est
la position normale pendant le travail (Figure 4-4A).
CHAIN BRAKE®est bloqué (la chaîne ne peut pas bouger) quand le levier du frein est repoussé vers l’avant (Figure
4-4B).

REMARQUE : Le moteur ne démarrera pas si CHAIN BRAKE®est bloqué.

ATTENTION

CHAIN BRAKE®ne devrait pas être utilisé pour mettre en marche ou arrêter la tronçonneuse pendant son fonction­nement normal.

TEST DE CHAIN BRAKE

®

Avant d’effectuer tout travail de coupe avec votre tronçonneuse, CHAIN BRAKE®devrait être testé de la manière suiv­ante :
A. S’assurer que CHAIN BRAKE®est débloqué. (Voir Figure 4-4A).
B. Poser la tronçonneuse sur une surface plane, ferme et sèche, exempte de débris. Ne pas laisser la tronçonneuse

entrer en contact avec un objet quelconque.

C. Brancher l’appareil dans une prise électrique.

E
N
G

L

I
S
H

The CHAIN BRAKE®is disengaged (chain can move) when the brake is pulled back and locked. This is the normal
running position (Figure 4-4A).
The CHAIN BRAKE®is engaged (chain cannot move) when the brake is in forward position (Figure 4-4B).
NOTE: The motor will not start if the CHAIN BRAKE®is in the engaged position.

CAUTION

The CHAIN BRAKE®should not be used for starting and stopping the saw during normal operation.

CHAIN BRAKE®TEST

Before cutting with your saw, the CHAIN BRAKE®should be tested as follows:
A. Make sure the CHAIN BRAKE®is disengaged (Figure 4-4A).
B. Place the saw on a firm, flat, dry surface that is clear of any debris. Do not let the saw come in contact with any

objects.

C. Plug the unit into the power source.

E
S
P
A
Ñ
O

L

El CHAIN BRAKE®esta desactivado (la cadena se puede moverse) cuando el freno es jalado hacia atrás y asegu­rado. Esta es la posición de operación normal (Figura 4-4A).
El CHAIN BRAKE®está activado (la cadena no puede moverse) cuando la manija del freno se encuentra en una posi­ción hacia adelante (Figura 4-4B).

NOTA: El motor no encenderá si el CHAIN BRAKE®está en la posición de activado.

PRECUACION

Durante la operación normal, el CHAIN BRAKE®no deberá ser usado para el arranque o apagado de la sierra.

PRUEBA DEL CHAIN BRAKE

®

Antes de cortar con su sierra, el CHAIN BRAKE®deberá ser probado como sigue:
A. Asegúrese de que el CHAIN BRAKE®se encuentre desactivado. (Vea la Figura 4-4A).
B. Coloque la sierra en una superficie firme, plana, seca que este libre de cualquier escombro. Ne deje que la cade-

na de la sierra entre en contacto con cualquier objeto.

C. Conecte la unidad a la fuente de poder.

4-4A 4-4B

F
R
A
N
C
A

I

S

D. Saisir la poignée avant (pas CHAIN BRAKE
E. Saisir la poignée arrière ; pouce doigts resserrés autour de la poignée.

F. Enfoncer le bouton d’ARRET/BLOCAGE avec le pouce droit. Appuyer sur le commutateur avec l’index. (Voir
G. Pendant que le moteur tourne, actionner CHAIN BRAKE
H. la chaîne et le moteur devraient s’arrêter instantanément.

AVERTISSEMENT

Si la chaîne et le moteur ne s’arrêtent pas quand CHAIN BRAKE
Après-Vente agréé le plus proche. Ne pas utiliser la tronçonneuse si CHAIN BRAKE

4-5. PROLONGATEURS ELECTRIQUES

Quand vous utilisez une tronçonneuse électrique, branchez-la au prolongateur uniquement quand vous êtes prêt à
couper du bois. Relier le prolongateur à une prise ayant une tension de 110/120 volts. Voir le graphique 3-6 page 24.

ATTENTION

Un cordon trop chaud au toucher est surchargé.

E
N
G

L

I
S
H

D. Grasp the front handle (not the CHAIN BRAKE
E. Grasp the rear handle with your right hand. Thumb and fingers should encircle the handle.

F. Depress the LOCK/OFF button with your right thumb. Squeeze the trigger with your index finger. (See Figure 4-
G. While the motor is running, activate the CHAIN BRAKE

H. Chain and motor should stop abruptly.

WARNING

If the chain and motor fail to stop when the CHAIN BRAKE
Service Center. Do not use the saw if the CHAIN BRAKE

4-5. EXTENSION CORDS

When using an electric chain saw, plug it into the extension cord only when you are ready to cut wood. Connect the
extension cord to a 110/120 voltage outlet. see chart 3-6 on page 24.

CAUTION

A cord that is hot to the touch is overloaded.

E
S
P
A
Ñ
O

L

D.Agarre la manija frontal (no la palanca de el CHAIN BRAKE
E. Agarre la manija trasera. El pulgar y los dedos deberán rodear la manija.

F. Oprima el botón de SEGURO / LIBRE con su pulgar derecho. Apriete el gatillo con su dedo indice. (Vea la Figura
G.Mientras el motor está en marcha, active el CHAIN BRAKE
H.La cadana y el motor deberan detenerse abruptamente.

ADVERTENCIA

Si el motor y la cadena fallan al deternerse cuando el CHAIN BRAKE
Servicio Autorizado. No utilice su sierra si el CHAIN BRAKE

4-5. CABLES DE EXTENSION

Cuando utilice una sierra de cadena eléctrica, conéctela con el cable de extensión solamente cuando esté listo para
cortar madera. Conecte la extensión a un tomacorriente de 110/120 voltios. Consulte las ilustraciones3-6 de la pági-
na 24.

PRECAUCION

Un cable que se siente caliente al contacto está sobrecargado.

F
R
A
N
C
A

I

S

D. Saisir la poignée avant (pas CHAIN BRAKE®/ ou le levier du protège-main) avec le main gauche; pouce et doigts

resserrés autour de la poignée.
E. Saisir la poignée arrière ; pouce doigts resserrés autour de la poignée.
F. Enfoncer le bouton d’ARRET/BLOCAGE avec le pouce droit. Appuyer sur le commutateur avec l’index. (Voir

Figure 4-1D, la page 26).
G. Pendant que le moteur tourne, actionner CHAIN BRAKE®en faisant glisser votre main vers l’avant, contre le levi-

er.
H. la chaîne et le moteur devraient s’arrêter instantanément.

AVERTISSEMENT

Si la chaîne et le moteur ne s’arrêtent pas quand CHAIN BRAKE®est bloqué, apporter la tronçonneuse au Service
Après-Vente agréé le plus proche. Ne pas utiliser la tronçonneuse si CHAIN BRAKE®ne fonctionne pas correctement.

4-5. PROLONGATEURS ELECTRIQUES

Quand vous utilisez une tronçonneuse électrique, branchez-la au prolongateur uniquement quand vous êtes prêt à
couper du bois. Relier le prolongateur à une prise ayant une tension de 110/120 volts. Voir le graphique 3-6 page 24.

ATTENTION

Un cordon trop chaud au toucher est surchargé.

E
N
G

L

I
S
H

D. Grasp the front handle (not the CHAIN BRAKE®/Hand Guard Lever) with your left hand. Thumb and fingers should

encircle the handle.
E. Grasp the rear handle with your right hand. Thumb and fingers should encircle the handle.
F. Depress the LOCK/OFF button with your right thumb. Squeeze the trigger with your index finger. (See Figure 4-

1D, page 26).
G. While the motor is running, activate the CHAIN BRAKE

®

by rolling your left hand forward against the lever.

H. Chain and motor should stop abruptly.

WARNING

If the chain and motor fail to stop when the CHAIN BRAKE®is engaged, take the saw to the nearest Authorized
Service Center. Do not use the saw if the CHAIN BRAKE®is not in proper working order.

4-5. EXTENSION CORDS

When using an electric chain saw, plug it into the extension cord only when you are ready to cut wood. Connect the
extension cord to a 110/120 voltage outlet. see chart 3-6 on page 24.

CAUTION

A cord that is hot to the touch is overloaded.

E
S
P
A
Ñ
O

L

D.Agarre la manija frontal (no la palanca de el CHAIN BRAKE®/ Guardamanos) con su mano izquierda. El pulgar y

los dedos deberán rodear la manija.
E. Agarre la manija trasera. El pulgar y los dedos deberán rodear la manija.
F. Oprima el botón de SEGURO / LIBRE con su pulgar derecho. Apriete el gatillo con su dedo indice. (Vea la Figura

4-1D, pagine 26).
G.Mientras el motor está en marcha, active el CHAIN BRAKE®moviendo su mano izquierda hacia adelante contra la

manija.
H.La cadana y el motor deberan detenerse abruptamente.

ADVERTENCIA

Si el motor y la cadena fallan al deternerse cuando el CHAIN BRAKE®es activado, lleve su sierra a su Centro de
Servicio Autorizado. No utilice su sierra si el CHAIN BRAKE®no esta funcionando propiamente.

4-5. CABLES DE EXTENSION

Cuando utilice una sierra de cadena eléctrica, conéctela con el cable de extensión solamente cuando esté listo para
cortar madera. Conecte la extensión a un tomacorriente de 110/120 voltios. Consulte las ilustraciones3-6 de la pági­na 24.

PRECAUCION

Un cable que se siente caliente al contacto está sobrecargado.

31 32

F
R
A
N
C
A

I

S

AVERTISSEMENT

Ne pas utiliser la tronçonneuse dans un lieu mouillé ou humide. Ne pas exposer la tronçonneuse aux intempéries
(pluie, neige ou grésil). L’humidité cause des courts-circuits. Remplacer ou réparer tout prolongateur endommagé ou
étripé avant d’utiliser la tronçonneuse.
Garder le prolongateur à distance du secteur de cope et le placer de manière à ce qu’il ne puisse pas se prendre dans
les branches ou autres objets pendant le travail.

DOUBLE ISOLATION POUR LES RÉPARATIONS, UTILISER EXCLUSIVEMENT DES PIÈCES DE
RECHANGE IDENTIQUES

Ne pas utiliser si le prolongateur ou la prise est endommagé. L’appareil est pourvu d’une double isolation pour pro­téger l’opérateur des risques de chocs électriques. La double isolation consiste en deux «couches» séparées d’isolant
électrique.
Les appreils construits avec ce type d’isolation ne sont pas conçus pour être mis à la terre. Par conséquent, le pro­longateur utilisé avec votre appareil peut être branché dans n’importe quelle prise 120 volts conventionnelle.
Des mesures de sécurité élémentaires doivent être prises lorsqu’un appareil électrique est utilisé. La double isolation
constitue seulement une protection supplémentaire en cas de défaillance de l’isolation interne.

AVERTISSEMENT

Cet appareil à double isolation ne comporte aucune pièce réparable par l’opérateur. Pour tout renseignement, con­tacter le Service Après-Vente McCulloch au numéro àppel gratuit figurant au dos de ce manuel.

E
N
G

L

I
S
H

WARNING

Do not operate your chain saw in a wet or damp environment. Do not expose the saw to rain, snow or sleet. Moisture
will cause short circuits. Replace or repair any damaged or frayed extension cords before using your saw.
Keep the cord away from the cutting area and position the cord so that it will not be caught on branches or other
objects during cutting.

DOUBLE INSULATION WHEN SERVICING USE ONLY IDENTICAL REPLACEMENT PARTS

Do not use if the cord or plug is damaged. Your appliance is double insulated to help protect against electric shock.
Double insulation construction consists of 2 separate “layers” of electrical insulation.
Appliances built with this insulation system are not intended to be grounded. As a result, the extension cord used with
your appliance can be plugged into any conventional 120 volt electrical outlet.
Normal safety precautions must be observed when operating an electrical appliance. The double insulation system is
only for added protection against injury resulting from a possible internal electrical insulation failure.

WARNING

Your double insulated appliance has no serviceable parts inside. Do not attempt to repair it yourself. For service infor­mation, contact the McCulloch Product Service Department toll-free number listed on the back cover of this manual.

E
S
P
A
Ñ
O

L

ADVERTENCIA

No opere su sierra de cadena en ambientes mojados. No exponga su sierra a la lluvia, nieve o aguanieve. El vapor
causara cortos circuitos. Reempláce o repare cualquier daño o cables de extensión desgastados antes de utilizar su
sierra.
Mantenga el cable alejado del área de corte y coloque el cable de manera que no quede atorado con ramus u otros
objetos durante el cortado.

AISLACION DOBLE AISLAMIENTO DOBLE CUANDO REALICE MANTENIMIENTO UTIL­ICE SÓLO PIEZAS DE RECAMBIO AUTÉNTICAS

No utilice el cable o lo conecte si está dañado. Su aparato esta doblemente aislado parta ayudar pa proteger contra
un choque eléctrico. Una construcción de aislación doble consiste en dos hileras separadas de aislación eléctrica.
Aparatos construidos con este sistema de aislación no son diseñados para hacer tierra. Como resulto, el cable de
extención utilizado para su aparato puede ser enchufado a cualquier tomacorriente convencional de 120 voltios.

ADVERTENCIA

Su aparato de aislación doble no tiene partes de servicio para el usuario adentro de la sierra. No intente reparlo used
mismo. Para infomación de servicio, contacte el Departmento de Servicio del Producto McCulloch al número gratuito
listado en la portada posterior de este manual.

5 - GENERAL CUTTING INSTRUCTIONS - INSTRUCCIONES POUR
LA COUPE - INSTRUCCIONES DE CORTADO GENERALES

F
R
A
N
C
A

I

S

5-1. ABATTAGE

Abattage est le terme utilisé pour indiquer que l’on coupe (abat) un arbre. De petits arbres d’environ 15 à 18cm (6-7”)
de diamètre sont généralement abattus en une coupe. Les arbres plus grands exigent des entailles d’abattage. Ces
entailles déterminent la direction de la chute.

ABATTAGE D’UN ARBRE :

AVERTISSEMENT

Il est nécessaire de prévoir une retraite (A) sûre, libre de tout obstacle avant d’entreprendre la coupe de l’arbre. Le
chemin de dégagement devrait être situé à l’arrière et en diagonale de la direction de chute prévue; voir Figure 5-1A.

ATTENTION

Pour l’abattage d’un arbre sur une pente, l’utilisateur de la tronçonneuse devrait se trouver du côté ascendant du ter-
rain, car l’arbre roulera probablement vers le bas après sa chute.
REMARQUE : L’entaille d’abattage contrôle la direction de la chute (B). Avant toute entaille, prendre en considération
l’emplacement des grosses branches et l’inclinaison naturelle de l’arbre pour déterminer la direction de la chute de
l’arbre.

E
N
G

L

I
S
H

5-1. FELLING

Felling is the term for cutting down a tree. Small trees up to 6-7” (15-18cm)
in diameter are usually cut in a single cut. Larger trees require notch cuts.
Notch cuts determine the direction the tree will fall.

FELLING A TREE:

WARNING

A retreat path (A) should be planned and cleared as necessary before cuts
are started. The retreat path should extend back and diagonally to the rear
of the expected line of fall, as illustrated in Figure 5-1A.

CAUTION

If felling a tree on sloping ground, the chain saw operator should keep on the
uphill side of the terrain, as the tree is likely to roll or slide downhill after it is
felled.
NOTE: Direction of fall (B) is controlled by the notching cut. Before any cuts
are made, consider the location of larger branches and natural lean of the
tree to determine the way the tree will fall.

E
S
P
A
Ñ
O

L

5-1. TALADO

Talado es el termino que se da al cortar un árbol. Arboles pequeños hasta de 15-18cm (6-7”) de diámetro son gen-
eralmente cortados en un solo corte. Arboles más grandes requieren de cortes de ranura. Cortes de ranura determi-
nan la dirección en que el árbol caerá.

DESRAMANDO UN ARBOL:

ADVERTENCIA

Un sendero de retirada (A) deberá de ser planeado y despejado como se necesite antes de que empiece los cortes.
El sendero de retirada deberá extenderse hacia atrás y diagonalmente a la parte posterior de la línea de caída esper-
ada, como se ilustra en la Figura 5-1A.

PRECAUCION

Si se tala un árbol en un terreno con pendiente, el operador de la sierra de cadena deberá mantenerse en la parte
de arriba del terreno, debido a que el árbol tiende a rodar o deslizarse hacia abajo después de que es talado.
NOTA: La dirección de la caída (B) es controlada por el corte de ranura. Antes de que cualquier corte sea realizado,
considere la localización de las ramas mas largas y la inclinación natural del árbol para determinar la forma en que
caerá.

5 - GENERAL CUTTING INSTRUCTIONS - INSTRUCCIONES POUR
LA COUPE - INSTRUCCIONES DE CORTADO GENERALES

F
R
A
N
C
A

I

S

5-1. ABATTAGE

Abattage est le terme utilisé pour indiquer que l’on coupe (abat) un arbre. De petits arbres d’environ 15 à 18cm (6-7”)
de diamètre sont généralement abattus en une coupe. Les arbres plus grands exigent des entailles d’abattage. Ces
entailles déterminent la direction de la chute.

ABATTAGE D’UN ARBRE :

AVERTISSEMENT

Il est nécessaire de prévoir une retraite (A) sûre, libre de tout obstacle avant d’entreprendre la coupe de l’arbre. Le
chemin de dégagement devrait être situé à l’arrière et en diagonale de la direction de chute prévue; voir Figure 5-1A.

ATTENTION

Pour l’abattage d’un arbre sur une pente, l’utilisateur de la tronçonneuse devrait se trouver du côté ascendant du ter­rain, car l’arbre roulera probablement vers le bas après sa chute.
REMARQUE : L’entaille d’abattage contrôle la direction de la chute (B). Avant toute entaille, prendre en considération
l’emplacement des grosses branches et l’inclinaison naturelle de l’arbre pour déterminer la direction de la chute de
l’arbre.

E
N
G

L

I
S
H

5-1. FELLING

Felling is the term for cutting down a tree. Small trees up to 6-7” (15-18cm)
in diameter are usually cut in a single cut. Larger trees require notch cuts.
Notch cuts determine the direction the tree will fall.

FELLING A TREE:

WARNING

A retreat path (A) should be planned and cleared as necessary before cuts
are started. The retreat path should extend back and diagonally to the rear
of the expected line of fall, as illustrated in Figure 5-1A.

CAUTION

If felling a tree on sloping ground, the chain saw operator should keep on the
uphill side of the terrain, as the tree is likely to roll or slide downhill after it is
felled.
NOTE: Direction of fall (B) is controlled by the notching cut. Before any cuts
are made, consider the location of larger branches and natural lean of the
tree to determine the way the tree will fall.

E
S
P
A
Ñ
O

L

5-1. TALADO

Talado es el termino que se da al cortar un árbol. Arboles pequeños hasta de 15-18cm (6-7”) de diámetro son gen­eralmente cortados en un solo corte. Arboles más grandes requieren de cortes de ranura. Cortes de ranura determi­nan la dirección en que el árbol caerá.

DESRAMANDO UN ARBOL:

ADVERTENCIA

Un sendero de retirada (A) deberá de ser planeado y despejado como se necesite antes de que empiece los cortes.
El sendero de retirada deberá extenderse hacia atrás y diagonalmente a la parte posterior de la línea de caída esper­ada, como se ilustra en la Figura 5-1A.

PRECAUCION

Si se tala un árbol en un terreno con pendiente, el operador de la sierra de cadena deberá mantenerse en la parte
de arriba del terreno, debido a que el árbol tiende a rodar o deslizarse hacia abajo después de que es talado.
NOTA: La dirección de la caída (B) es controlada por el corte de ranura. Antes de que cualquier corte sea realizado,
considere la localización de las ramas mas largas y la inclinación natural del árbol para determinar la forma en que
caerá.

5-1A

B

A

33 34

F
R
A
N
C
A

I

S

AVERTISSEMENT

Eviter la coupe par mauvais temps, fort vent, vent changeant ou si cela peut endommager une propriété. Consulter
un professionnel du métier.
Ne pas couper d’arbre s’il y a une possibilité de heurter des fils électriques ou autres. Prévenir les services publics
appropriés avant toute coupe.

REGLES GENERALES A OBSERVER POUR L’ABATTAGE :

En principe, l’abattage se divise en 2 opérations: l’entaille (C) et le trait d’abattage (D).
Toujours commencer par le trait diagonal (du haut) de l’entaille d’abattage (C), du côté choisi pour la chute de l’arbre
(E). Eviter de scier trop profondément l’entaille horizontale (du bas).
L’entaille d’abattage (C) doit être suffisamment ouverte pour créer une charnière (F) assez forte de largeur suffisante
et pour guider la chute de l’arbre aussí longtemps que possible.

AVERTISSEMENT

Ne jamais marcher devant un arbre entaillé.
Scier le trait d’abattage (D) de l’autre côté du tronc, 3 à 5 cm (1,5 à 2,0”) au-dessus de l’entaille d’abattage (C) (Figure
5-1B).

E
N
G

L

I
S
H

WARNING

Do not cut down a tree during high or changing winds or if there is a
danger to property. Consult a tree professional.
Do not cut down a tree if there is a danger of striking utility wires; noti­fy the utility company before making any cuts.

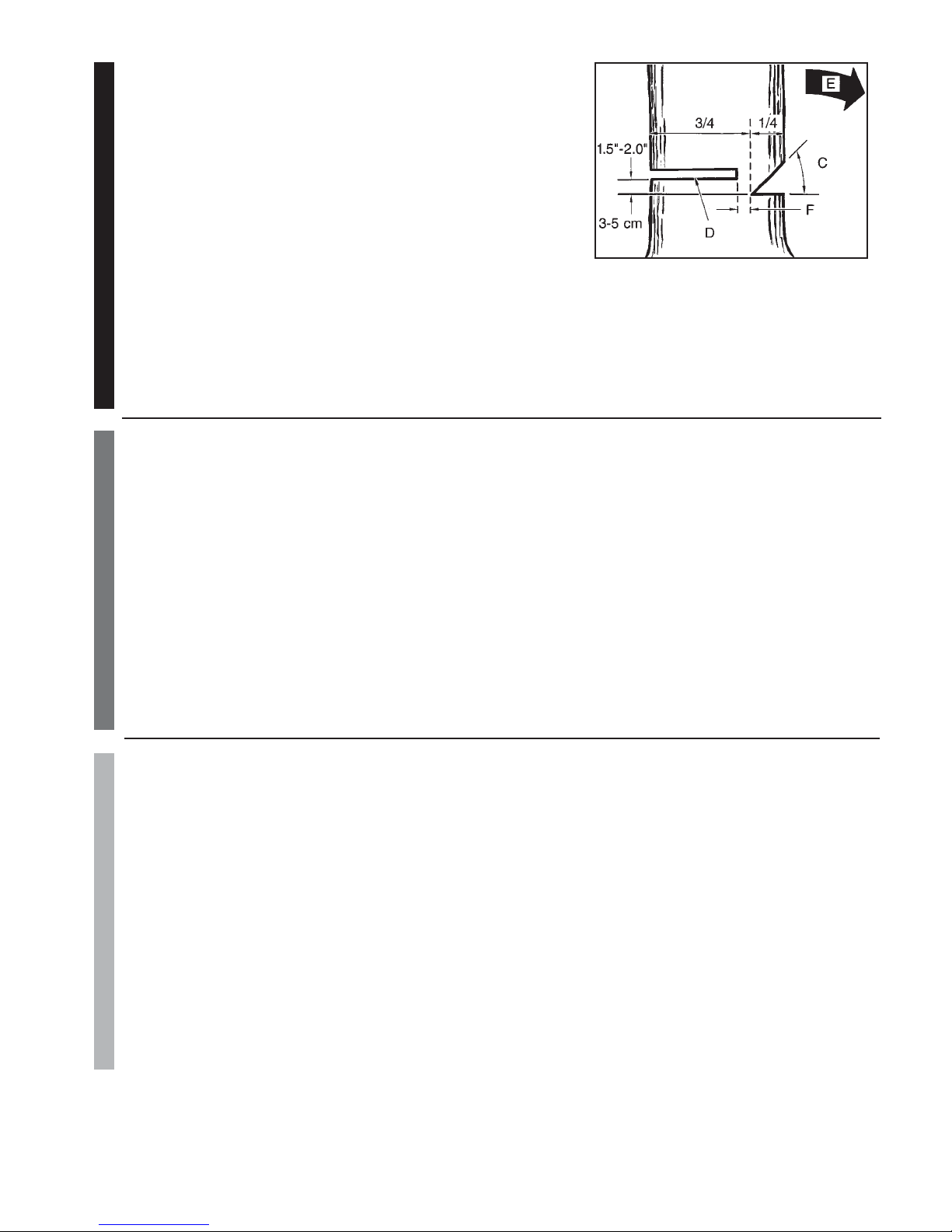

GENERAL GUIDELINES FOR FELLING TREES:

Normally felling consists of 2 main cutting operations, notching (C) and
making the felling cut (D).
Start making the upper notch cut (C) on the side of the tree facing the
felling direction (E). Be sure you don’t make the lower cut too deep into
the trunk.
The notch (C) should be deep enough to create a hinge (F) of sufficient
width and strength. The notch should be wide enough to direct the fall
of the tree for as long as possible.

WARNING

Never walk in front of a tree that has been notched.
Make the felling cut (D) from the other side of the tree and 1.5” - 2.0” (3-5cm) above the edge of the notch (C) (Figure
5-1B).

E
S
P
A
Ñ
O

L

ADVERTENCIA

No corte un árbol durante vientos rápidos o cambiantes o si hay peligro para una propiedad. Consulte a un profesional
de árboles.
No corte un árbol si hay peligro de que alambres de servicio sean golpeados; notifique a la compañia de servicio antes
de hacer cualquier corte.

REGLAS GENERALES PARA EL TALADO DE ARBOLES:

Normalmente el talado consiste en 2 operaciones de corte principales, haciendo la ranura (C) y realizando el corte de
talado (D).
Empiece haciendo el corte de ranura (C) superior en la parte del árbol apuntando a la dirección de caída (E).
Asegúrese de no hacer el corte inferior muy profundo dentro del tronco.
La ranura (C) deberá ser lo bastante profunda para crear una articulación (F) de suficiente anchura y fuerza. La ranu­ra deberá ser lo suficiente ancha para dirigir la caída del árbol por el mayor tiempo posible.

ADVERTENCIA

Nunca camine en frente de un árbor que haya sido ranurado.
Realice el corte de talado (D) desde la otra parte del árbol y 3-5cm (1.5 - 2.0”) arriba del borde de la ranura (C) (Figura
5-1B).

5-1B

F
R
A
N
C
A

I

S

Ne jamais scier le tronc de part en part. Toujours laisser une charnière. La charnière guide l’arbre. Si le tronc est scié
de part en part, l’arbre s’abattra de manière incontrôlée.
Enfoncer des cales ou un levier d’abattage dans le trait sans attendre que l’arbre devienne instable et commence à
bouger. Ceci évite le pincement de la pointe du guide-chaîne dans le trait d’abattage au cas où la direction de la chute
aurait été mal calculée. S’assurer que personne ne se trouve dans la zone de chute avant de donner l’impulsion finale.

AVERTISSEMENT

Avant la dernière entaille, s’assurer qu’il n’y ait aucun animal, obstacle ou individu dans les zones possibles de chute.

TRAIT D’ABATTAGE:

1. Utiliser des cales de bois ou plastique (G) pour empêcher la chaîne ou le guide-chaîne (H) de se coincer dans le

2. Si le diamètre du tronc à couper est supérieur à la longueur du guide-chaîne, faire 2 entailles comme indiqué sur

E
N
G

L

I
S
H

Never saw completely through the trunk. Always leave a hinge. The hinge guides the tree. If the trunk is completely
cut through, control over the felling direction is lost.
Insert a wedge or felling lever in the cut well before the tree becomes unstable and starts to move. This will prevent
the guide bar from binding in the felling cut if you have misjudged the falling direction. Make sure no bystanders have
entered the range of the falling tree before you push it over.

WARNING

Before making the final cut, always recheck the area for bystanders, animals or obstacles.

FELLING CUT:

1. Use wooden or plastic wedges (G) to prevent binding the bar or chain (H) in the cut. Wedges also control felling

2. When diameter of wood being cut is greater than the bar length, make 2 cuts as shown (Figure 5-1D).

E
S
P
A
Ñ
O

L

Nunca corte completamente a travéz del tronco. Siempre deje una articulación. La articulación guía el árbol. Si el tron-
co es completamente cortado a travéz, se pierde el control sobre la dirección de la caída.
Inserte una cuña o una barra de talado en el corte antes de que el árbol se vuelva inestable y empiece a moverse.
Esto prevendrá que la barra guía se doble en el corte si usted juzga mal la dirección de la caída. Asegúrese de que
ningún espectador haya entrado dentro del alcance del árbol antes de empujarlo.

ADVERTENCIA

Antes de realizar el corte final, siempre revise el área de espectadores, animales u obstáculos.

CORTE DE TALADO:

1. Utilize cuñas de madera o plástico (G) para prevenir el doblamiento de la barra o cadena (H) en el corte. Las

2. Cuando el diámetro de la madera es más grande que la longitud de la barra, realice 2 cortes como se muestra

5-1D

5-1C

G

H

F
R
A
N
C
A

I

S

Ne jamais scier le tronc de part en part. Toujours laisser une charnière. La charnière guide l’arbre. Si le tronc est scié
de part en part, l’arbre s’abattra de manière incontrôlée.
Enfoncer des cales ou un levier d’abattage dans le trait sans attendre que l’arbre devienne instable et commence à
bouger. Ceci évite le pincement de la pointe du guide-chaîne dans le trait d’abattage au cas où la direction de la chute
aurait été mal calculée. S’assurer que personne ne se trouve dans la zone de chute avant de donner l’impulsion finale.

AVERTISSEMENT

Avant la dernière entaille, s’assurer qu’il n’y ait aucun animal, obstacle ou individu dans les zones possibles de chute.

TRAIT D’ABATTAGE:

1. Utiliser des cales de bois ou plastique (G) pour empêcher la chaîne ou le guide-chaîne (H) de se coincer dans le
trait d’abattage. Les cales contrôlent aussi la chute (Figure 6-1C).

2. Si le diamètre du tronc à couper est supérieur à la longueur du guide-chaîne, faire 2 entailles comme indiqué sur
l’illustration (Figure 5-1D).

E
N
G

L

I
S
H

Never saw completely through the trunk. Always leave a hinge. The hinge guides the tree. If the trunk is completely
cut through, control over the felling direction is lost.
Insert a wedge or felling lever in the cut well before the tree becomes unstable and starts to move. This will prevent
the guide bar from binding in the felling cut if you have misjudged the falling direction. Make sure no bystanders have
entered the range of the falling tree before you push it over.

WARNING

Before making the final cut, always recheck the area for bystanders, animals or obstacles.

FELLING CUT:

1. Use wooden or plastic wedges (G) to prevent binding the bar or chain (H) in the cut. Wedges also control felling
(Figure 5-1C).

2. When diameter of wood being cut is greater than the bar length, make 2 cuts as shown (Figure 5-1D).

E
S
P
A
Ñ
O

L

Nunca corte completamente a travéz del tronco. Siempre deje una articulación. La articulación guía el árbol. Si el tron­co es completamente cortado a travéz, se pierde el control sobre la dirección de la caída.
Inserte una cuña o una barra de talado en el corte antes de que el árbol se vuelva inestable y empiece a moverse.
Esto prevendrá que la barra guía se doble en el corte si usted juzga mal la dirección de la caída. Asegúrese de que
ningún espectador haya entrado dentro del alcance del árbol antes de empujarlo.

ADVERTENCIA

Antes de realizar el corte final, siempre revise el área de espectadores, animales u obstáculos.

CORTE DE TALADO:

1. Utilize cuñas de madera o plástico (G) para prevenir el doblamiento de la barra o cadena (H) en el corte. Las
cuñas también controlan la caída (Figura 5-1C).

2. Cuando el diámetro de la madera es más grande que la longitud de la barra, realice 2 cortes como se muestra
(Figura 5-1D).

35 36

F
R
A
N
C
A

I

S

AVERTISSEMENT

Lorsque le trait d’abattage se rapproche de la charnière, l’arbre devrait commencer à tomber. A ce moment, enlever
la tronçonneuse de la coupe, arrêter le moteur, déposer la tronçonneuse, et quitter les lieux, utilisant votre voie de
retraite (Figure 5-1A). La page 29

5-2. EBRANCHAGE

Nous entendons par ébranchage le fait de débarrasser un arbre abattu de ses branches. Ne pas scier les branches
de support (A) avant le tronçonnage de l’arbre (Figure 5-2A). Les branches sous tension devraient être sciées de bas
en haut pour éviter de coincer la chaîne.

AVERTISSEMENT

Ne jamais scier de branches en se tenant sur le tronc.

E
N
G

L

I
S
H

WARNING

As the felling cut gets close to the hinge, the tree should begin to fall. When tree begins to fall, remove saw from cut,
stop engine, put chain saw down, and leave area along retreat path (Figure 5-1A). page 29

5-2. LIMBING

Limbing a tree is the process of removing the branches from a fallen tree. Do not remove supporting limbs (A) until
after the log is bucked (cut) into lengths (Figure 5-2A). Branches under tension should be cut from the bottom up to
avoid binding the chain saw.

WARNING

Never cut tree limbs while standing on tree trunk.

E
S
P
A
Ñ
O

L

ADVERTENCIA

Al tiempo que el corte de talado se acerca a la articulación, el árbol deberá de empezar a caer. Cuando el árbol
empiece a caer, remueva la sierra del corte, apague el motor, ponga la sierra en el suelo, y abandone el área a lo
largo del sendero de retirada (Figura 5-1A). pagine 29

5-2. DESRAMADO

El desramado es el proceso por el cual se remueven las ramas de un árbol caído. No remueva las ramas de soporte
(A) hasta que que el tronco es aserrado (cortado) en piezas (Figura 5-2A). Las ramas bajo tensón deberán ser cor­tadas desde abajo para evitar el doblado de la sierra-de-cadena.

ADVERTENCIA

Nunca corte las ramas del árbol mientras se encuentre parado sobre el tronco del árbol.

F
R
A
N
C
A

I

S

5-3. TRONCONNAGE

Nous entendons par tronçonnage la découpe d’un tronc abattu. S’assurer d’avoir une bonne assise et de se trouver
derrière le tronc quand le terrain est incliné. L’extrémité à scier devrait, si possible, ne pas reposer sur le sol, mais être
supportée. Si le tronc est supporté aux deux extrémités et que la coupe doit se faire au milieu, faire une coupe vers
le bas et jusqu’au milieu, puis faire la coupe par en-dessous. ceci empêche le bois de coincer la chaîne ou guide-
chaîne. Faire attention à ne pas scier jusque dans le sol car la chaîne s’émoussera rapidement.
Pour le tronçonnage sur pente, se placer toujours vers le haut.

1. Si le tronc est supporté sur toute sa longueur: Il peut être tronçonné à partir du dessus. Eviter de plonger le guide-

2. Tronçonnage d’un tronc supporté à une extrémité: Effectuer d’abord une coupe par le dessous (sous-coupe) sur

3. Tronçonnage d’un tronc supporté aux deux extrémités: Effectuer d’abord une coupe par dessus sur 1/3 du

REMARQUE: Un chevalet est le meilleur support pour tronçonnage. Si cela n’est pas possible, soutenir le tronc par
des bûches ou par les chicots des branches. S’assurer que le tronc à couper est bien supporté.

E
N
G

L

I
S
H

5-3. BUCKING

Bucking is cutting a fallen log into lengths. Make sure you have a good footing and stand uphill of the log when cut-
ting on sloping ground. If possible, the log should be supported so that the end to be cut off is not resting on the
ground. If the log is supported at both ends and you must cut in the middle, make a downward cut halfway through
the log and then make the undercut. This will prevent the log from pinching the bar and chain. Be careful that the chain
does not cut into the ground when bucking as this causes rapid dulling of the chain.
When bucking on a slope, always stand on the uphill side.

1. Log supported along entire length: Cut from top (overbuck), being careful to avoid cutting into the ground (Figure

2. Log supported on 1 end: First, cut from bottom (underbuck) 1/3 diameter of log to avoid splintering. Second, cut

3. Log supported on both ends: First, overbuck 1/3 diameter of log to avoid splintering. Second, underbuck to meet
NOTE: The best way to hold a log while bucking is to use a sawhorse. When this is not possible, the log should be

raised and supported by the limb stumps or by using supporting logs. Be sure the log being cut is securely support-
ed.

E
S
P
A
Ñ
O

L

5-3. LEÑADO

Leñado es cortar un tronco caído en pedazos. Asegúrese de tener una buena base para los pies y pararse hacia arri-
ba del tronco cuando corte en un terreno con pendiente. Si es posible, el tronco deberá ser apoyado de manera que
el extremo que será cortado no repose en el suelo. Si el tronco esta apoyado en los dos extremos y usted tiene que
cortar en la mitad, realice un corte inclinado hasta la mitad dentro del tronco y luego realice el corte por abajo. Esto
evitará que el tronco pellizque la barra y cadena. Tenga cuidado de que la cadena no corte dentro del suelo cuando
leñe, esto causa un rápido desafilado de la cadena.
Cuando leñe en una pendiente, siempre parese en la parte de arriba.

1. Tronco apoyado a lo largo de toda la longitud: Corte desde arriba (leñar por arriba), siendo cuidadoso para evitar

2. Tronco apoyado en 1 extremo: Primero, corte desde abajo (leñar por abajo) 1/3 del diámetro del tronco para evi-

3. Tronco apoyado en ambos extremos: Primero, Leñe por arriba 1/3 del diámetro del tronco para evitar astillamien-
NOTA: La mejor manera de sostener un tronco mientras es leñado es usar un caballete de leñado. Cuando esto no

es posible, el tronco deberá ser levantado y soportado por las ramas soporte o usando troncos de soporte. Asegúrese
de que el tronco que esta siendo cortado este seguramente apoyado.

5-3A

5-2A

A

F
R
A
N
C
A

I

S

5-3. TRONCONNAGE

Nous entendons par tronçonnage la découpe d’un tronc abattu. S’assurer d’avoir une bonne assise et de se trouver
derrière le tronc quand le terrain est incliné. L’extrémité à scier devrait, si possible, ne pas reposer sur le sol, mais être
supportée. Si le tronc est supporté aux deux extrémités et que la coupe doit se faire au milieu, faire une coupe vers
le bas et jusqu’au milieu, puis faire la coupe par en-dessous. ceci empêche le bois de coincer la chaîne ou guide­chaîne. Faire attention à ne pas scier jusque dans le sol car la chaîne s’émoussera rapidement.
Pour le tronçonnage sur pente, se placer toujours vers le haut.

1. Si le tronc est supporté sur toute sa longueur: Il peut être tronçonné à partir du dessus. Eviter de plonger le guide­chaîne dans la terre (Figure 5-3A, la page 35).

2. Tronçonnage d’un tronc supporté à une extrémité: Effectuer d’abord une coupe par le dessous (sous-coupe) sur
1/3 du diamètre, de manière à éviter l’éclatement du bois. Ensuite, effectuer une coupe par dessus (sur-coupe)
pour joindre la première coupe et éviter tout coinçage (Figure 5-3B).

3. Tronçonnage d’un tronc supporté aux deux extrémités: Effectuer d’abord une coupe par dessus sur 1/3 du
diamètre de façon à éviter l’éclatement du bois. Ensuite, effectuer une coupe par dessous (sous-coupe) pour join­dre la première coupe et éviter tout coinçage (Figure 6-3C).

REMARQUE: Un chevalet est le meilleur support pour tronçonnage. Si cela n’est pas possible, soutenir le tronc par
des bûches ou par les chicots des branches. S’assurer que le tronc à couper est bien supporté.

E
N
G

L

I
S
H

5-3. BUCKING

Bucking is cutting a fallen log into lengths. Make sure you have a good footing and stand uphill of the log when cut­ting on sloping ground. If possible, the log should be supported so that the end to be cut off is not resting on the
ground. If the log is supported at both ends and you must cut in the middle, make a downward cut halfway through
the log and then make the undercut. This will prevent the log from pinching the bar and chain. Be careful that the chain
does not cut into the ground when bucking as this causes rapid dulling of the chain.
When bucking on a slope, always stand on the uphill side.

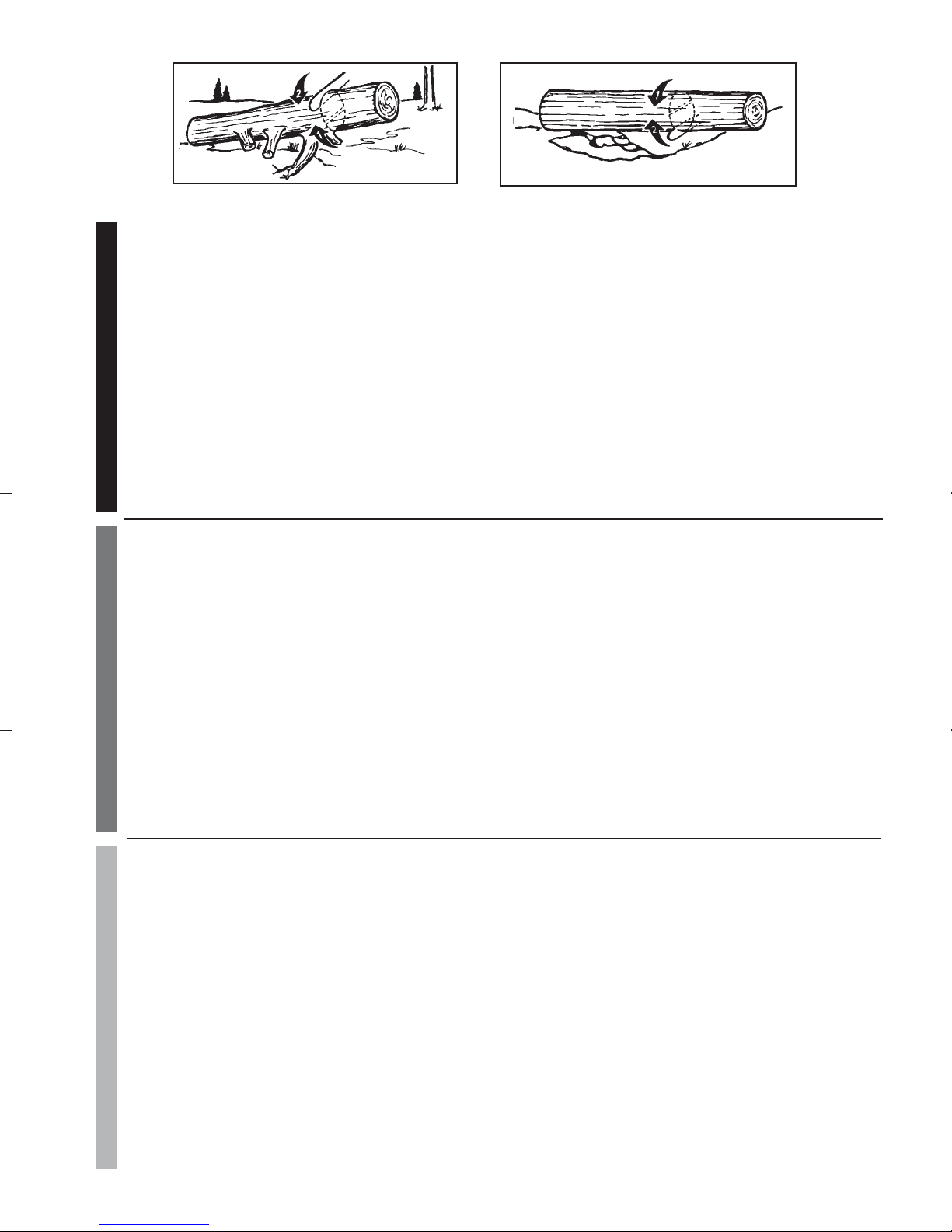

1. Log supported along entire length: Cut from top (overbuck), being careful to avoid cutting into the ground (Figure
5-3A, page 35).

2. Log supported on 1 end: First, cut from bottom (underbuck) 1/3 diameter of log to avoid splintering. Second, cut
from above (overbuck) to meet first cut and avoid pinching (Figure 5-3B).

3. Log supported on both ends: First, overbuck 1/3 diameter of log to avoid splintering. Second, underbuck to meet
first cut and avoid pinching (Figure 5-3C).

NOTE: The best way to hold a log while bucking is to use a sawhorse. When this is not possible, the log should be
raised and supported by the limb stumps or by using supporting logs. Be sure the log being cut is securely support­ed.

E
S
P
A
Ñ
O

L

5-3. LEÑADO

Leñado es cortar un tronco caído en pedazos. Asegúrese de tener una buena base para los pies y pararse hacia arri­ba del tronco cuando corte en un terreno con pendiente. Si es posible, el tronco deberá ser apoyado de manera que
el extremo que será cortado no repose en el suelo. Si el tronco esta apoyado en los dos extremos y usted tiene que
cortar en la mitad, realice un corte inclinado hasta la mitad dentro del tronco y luego realice el corte por abajo. Esto
evitará que el tronco pellizque la barra y cadena. Tenga cuidado de que la cadena no corte dentro del suelo cuando
leñe, esto causa un rápido desafilado de la cadena.
Cuando leñe en una pendiente, siempre parese en la parte de arriba.

1. Tronco apoyado a lo largo de toda la longitud: Corte desde arriba (leñar por arriba), siendo cuidadoso para evitar

cortar dentro del suelo (Figura 5-3A, pagine 35).

2. Tronco apoyado en 1 extremo: Primero, corte desde abajo (leñar por abajo) 1/3 del diámetro del tronco para evi-

tar astillamiento. Segundo, corte desde arriba (leñar por arriba) para encontrar el primer corte y evitar el pellizca­do (Figura 5-3B).

3. Tronco apoyado en ambos extremos: Primero, Leñe por arriba 1/3 del diámetro del tronco para evitar astillamien-

to. Segundo, leñe por abajo para encontrar el primer corte y evitar el pellizcado (Figura 5-3C).
NOTA: La mejor manera de sostener un tronco mientras es leñado es usar un caballete de leñado. Cuando esto no
es posible, el tronco deberá ser levantado y soportado por las ramas soporte o usando troncos de soporte. Asegúrese
de que el tronco que esta siendo cortado este seguramente apoyado.

5-3B

5-3C

37 38

F
R
A
N
C
A

I

S

5-4. TRONCONNAGE SUR CHEVALET

Pour votre sécurité, et pour la facilité de coupe, une position correcte est essentielle lors de tout tronçonnage vertical
(Figure 5-4A).

COUPE VERTICALE:

A. Tenir la tronçonneuse fermement, des deux mains et placer la tronçonneuse sur votre droite pendant la coupe.
B. Garder le bras gauche aussi droit que possible.
C.Votre poids doit reposer sur les deux pieds.

ATTENTION

S’assurer que la chaîne et guide-chaîne soient lubrifiés pendant la durée de la coupe.

E
N
G

L

I
S
H

5-4. BUCKING USING A SAWHORSE

For personal safety and ease of cutting, the correct position for vertical bucking is essential (Figure 5-4A).

VERTICAL CUTTING:

A. Hold the saw firmly with both hands and keep the saw to the right of your body while cutting.
B Keep the left arm as straight as possible.
C. Keep weight on both feet.

CAUTION

While the saw is cutting, be sure the chain and bar are being properly lubricated.

E
S
P
A
Ñ
O

L

5-4. LEÑADO USANDO UN CABALLETE PARA ASERRAR

Para seguridad personal y un cortado mas sencillo, la posición correcta para el leñado vertical es esencial (Figura 5­4A).

CORTANDO VERTICALMENTE:

A. Sostenga la sierra firmemente con ambas manos y mantenga la sierra a la derecha del cuerpo mientras esta cor-

tando.
B. Mantenga el brazo izquierdo lo más recto posible.
C.Conserve su balance sobre ambos pies.

PRECAUCION

Mientras la sierra esta cortando, asegúrese que la barra y cadena estén siendo propiamente lubricadas.

F
R
A
N
C
A

I

S

6-1. ENTRETIEN DU GUIDE-CHAINE

AVERTISSEMENT

S’assurer que de câble d’alimentation est débranché avant tout entretien de la tronçonneuse.
Un entretien adéquat du guide-chaîne, comme expliqué dans cette section est essentiel au bon fonctionnement de la
tronçonneuse.

LUBRIFICATION DE LA ROULETTE:

(Uniquement pour les appareils comprenant une roulette du guide-chaîne.)

ATTENTION

Si la roulette du guide-chaîne n’est pas lubrifiee (voir ci-dessous) la tronçonneuse aura des «secousses» et une mau-
vaise performance, et ceci annulera la garantie du fabricant.
Il est recommandé de lubrifier la roulette après chaque usage. Nettoyer toujours complètement la roulette du guide-
chaîne avant sa lubrification.
Outil de lubrification : McCulloch’s Lube Gun (à jeter)
Cette burette est équipée d’un bec-aiguille permettant l’accès au point de lubrification sur le guide-chaîne.

E
N
G

L

I
S
H

6-1. GUIDE BAR MAINTENANCE

WARNING

Ensure that the power cord is disconnected before performing any maintenance on your saw.

Proper maintenance of the guide bar, as explained in this section, is essential to keep your saw in good work-
ing order.

SPROCKET TIP LUBRICATION:

(For units supplied with sprocket tip guide bars only.)

CAUTION

Failure to lubricate the guide bar sprocket tip as explained below will result in poor performance and seizure, voiding
the manufacturer’s warranty.
Lubrication of the sprocket tip is recommended after each saw use. Always thoroughly clean the guide bar sprocket
tip before lubrication.
Tool for lubrication: McCulloch Lube Gun (disposable)
This grease gun is designed to fit the small lubrication point on the guide bar.

E
S
P
A
Ñ
O

L

6-1. MANTENIMIENTO DE LA BARRA GUIA

ADVERTENCIA

Asegúrese de que los cables de poder estén desconectados antes de realizar cualquier mantenimiento en su sierra.
Un propio mantenimiento de la barra guía, como se explica en esta sección, es esencial para mantener su sierra en
buenas condiciones de servicio.

LUBRICACION DE LA PUNTA DEL PIÑON:

(Para unidades proveidas con barras con piñón solamente.)

PRECAUCION

La falla en lubricar el piñón de la barra guía como se explica abajo resultará en una baja eficienca y sacudidas, anu-
lando la garantía del fabricante.
La lubricación del piñón después de cada uso. Siempre limpie completamente el piñón de la barra guía anes de la
lubricación.
Herramienta para la lubricación: McCulloch’s Lube Gun (desechable)
Esta pistola para grasa esta diseñada para cubrir el pequeño punto de lubricación en la barre guía.

5-4A

B

A

C

6 - BAR / CHAIN MAINTENANCE - ENTRETIEN DU GUIDE-CHAINE
ET DE LA CHAINE - MANTENIMIENTO DE LA BARRA / CADENA

F
R
A
N
C
A

I

S

6-1. ENTRETIEN DU GUIDE-CHAINE

AVERTISSEMENT

S’assurer que de câble d’alimentation est débranché avant tout entretien de la tronçonneuse.
Un entretien adéquat du guide-chaîne, comme expliqué dans cette section est essentiel au bon fonctionnement de la
tronçonneuse.

LUBRIFICATION DE LA ROULETTE:

(Uniquement pour les appareils comprenant une roulette du guide-chaîne.)

ATTENTION

Si la roulette du guide-chaîne n’est pas lubrifiee (voir ci-dessous) la tronçonneuse aura des «secousses» et une mau­vaise performance, et ceci annulera la garantie du fabricant.
Il est recommandé de lubrifier la roulette après chaque usage. Nettoyer toujours complètement la roulette du guide­chaîne avant sa lubrification.
Outil de lubrification : McCulloch’s Lube Gun (à jeter)
Cette burette est équipée d’un bec-aiguille permettant l’accès au point de lubrification sur le guide-chaîne.

E
N
G

L

I
S
H

6-1. GUIDE BAR MAINTENANCE

WARNING

Ensure that the power cord is disconnected before performing any maintenance on your saw.

Proper maintenance of the guide bar, as explained in this section, is essential to keep your saw in good work­ing order.

SPROCKET TIP LUBRICATION:

(For units supplied with sprocket tip guide bars only.)

CAUTION

Failure to lubricate the guide bar sprocket tip as explained below will result in poor performance and seizure, voiding
the manufacturer’s warranty.
Lubrication of the sprocket tip is recommended after each saw use. Always thoroughly clean the guide bar sprocket
tip before lubrication.
Tool for lubrication: McCulloch Lube Gun (disposable)
This grease gun is designed to fit the small lubrication point on the guide bar.

E
S
P
A
Ñ
O

L

6-1. MANTENIMIENTO DE LA BARRA GUIA

ADVERTENCIA

Asegúrese de que los cables de poder estén desconectados antes de realizar cualquier mantenimiento en su sierra.
Un propio mantenimiento de la barra guía, como se explica en esta sección, es esencial para mantener su sierra en
buenas condiciones de servicio.

LUBRICACION DE LA PUNTA DEL PIÑON:

(Para unidades proveidas con barras con piñón solamente.)

PRECAUCION

La falla en lubricar el piñón de la barra guía como se explica abajo resultará en una baja eficienca y sacudidas, anu­lando la garantía del fabricante.
La lubricación del piñón después de cada uso. Siempre limpie completamente el piñón de la barra guía anes de la
lubricación.
Herramienta para la lubricación: McCulloch’s Lube Gun (desechable)
Esta pistola para grasa esta diseñada para cubrir el pequeño punto de lubricación en la barre guía.

6 - BAR / CHAIN MAINTENANCE - ENTRETIEN DU GUIDE-CHAINE
ET DE LA CHAINE - MANTENIMIENTO DE LA BARRA / CADENA

39 40

F
R
A
N
C
A

I

S

Le Lube Gun à jeter vient prêt à être utilisé. Les Lube Guns son disponibles chez votre concessionnaire MTD le plus
proche dont le numéro se trouve sous la rubrique «SCIES» dans les pages jaunes de l’annuaire.

Lubrification De La Roulette :

AVERTISSEMENT

Porter des gants épais pour lubrifier la roulette afin de réduire les risques de blessures.

1. Débrancher la tronçonneuse de la prise électrique.
REMARQUE : Il n’est pas nécessaire de retirer la chaîne pour lubrifier la roulette. La lubrification peut se faire sur le
site même.

2. Nettoyer la roulette du guide-chaîne.

3. A l'aide d'une pompe de graissage jetable, insérez des points de graisse dans l'orifice de lubrification jusqu'à
ce que la graisse soit visible sur le bord extérieur de la pointe des engrenages(Figure 6-1A).

4. S’assurer que CHAIN BRAKE®n’est pas actionné. Faire avancer la chaîne à la main. Répéter le procédé de lubri­fication jusqu’à ce que toute la roulette ait été graissée.

E
N
G

L

I
S
H

The disposable Lube Gun is packed with grease. For information on where to purchase a lube gun, contact the MTD
Product Service Department toll-free number listed on the back cover of this manual.

To Lubricate Sprocket Tip:

WARNING

Wear heavy duty work gloves when performing this application to reduce risk of personal injury.

1. Unplug the chain saw from the power source.
NOTE: It is not necessary to remove the saw chain to lubricate the guide bar sprocket tip. Lubrication can be done on
the job.

2. Clean the guide bar sprocket tip.

3. Using disposable Lube gun, insert tip of lube gun into the lubrication hole and inject grease until it appears at the
outside edge of the sprocket tip (Figure 6-1A).

4. Make sure that the CHAIN BRAKE®is deactivated. Rotate the saw chain by hand. Repeat the lubrication proce­dure until the entire sprocket tip has been greased.

E
S
P
A
Ñ
O

L

La Lube Gun desechable esta empacada con grasa. Las Lube Gun están disponibles en su Centro de Servicio
Autorizado MTD más cercano, listado bajo sierras en las Páginas Amarillas de su Directorio Telefónico.

Para Lubricar la Punta del Piñón:

PRECAUCION

Utilice guantes de trabajo pesado cuando maneje la barra y cadena.

1. Desconecte la sierra de la fuente de poder.

NOTA: No es necesario que remueva la cadena de la sierra para lubricar la punta del piñón de la barra guía. La lubri­cación puede ser hecha en el trabajo.

2. Limpie la punta del piñón de la barra guía.

3. Utilizando una pistola Lube de un solo uso, introduzca la punta de la pistola Lube en el orificio de lubricación e

inyecte la grasa hasta que ésta aparezca en el lado exterior de la punta de la rueda dentada (Figura 6-1 A).

4. Asegúrese de que el CHAIN BRAKE®este desactivado. Gire la cadena de la sierra con la mano. Repita el pro-

cedimiento de lubricación hasta que toda la punta del piñón haya sido engrasada.

F
R
A
N
C
A

I

S

ENTRETIEN DU GUIDE-CHAINE :

La majorité des problèmes du guide-chaîne peuvent être évités simplement par un bon entretien.
Un affûtage et des limeteurs de profondeur incorrects, ou des tranchants non-uniformes causent la majorité des problèmes
du guide-chaîne, le résultat étant primordialement une usure inégale. L’usure non-uniforme du guide-chaîne espace les rain-
ures, ce qui peut causer un bruit de chaîne et des problèmes pour obtenir une coupe droite.
Une lubrification insuffisante du guide-chaîne et l’utilisation de la tronçonneuse avec une chaîne TROPAJUSTEE con-
tribue à l’usure rapide du guide-chaîne (voir Section 6-2).
Pour minimiser l’usure de guide-chaîne, nous recommandons l’entretien suivant :
USURE DU GUIDE-CHAINE - Tourner le guide-chaîne fréquemment et à intervalles réguliers (après 5 heures d’utili-
sation par exemple), afin d’assurer une usure uniforme sur le haut et le bas du guide-chaîne.
RAINURES DU GUIDE-CHAINE - Les rainures du guide-chaîne (ou les «gorges» qui soutiennent et portent la chaîne)
doivant être nettoyées si la chaîne a été fortement utilisée ou si elle parait sale. Les rainures doivent être nettoyées à
chaque retrait de chaîne.’
REMARQUE : Les passages d’huile peuvent être contrôlés facilement. Si les passages sont propres, la chaîne fera
automatiquement gicler un peu d’huile quelques secondes après la mise en marche de la tronçonneuse. Votre
tronçonneuse est équipée d’un systéme de graissage automatique.

Nettoyage des rainures du guide-chaîne :

1. Enlever le couvercle du pignon, le guide-chaîne et la chaîne. (voir Section 3-4, la page 21)

E
N
G

L

I
S
H

GUIDE BAR MAINTENANCE

Most guide bar problems can be prevented merely by keeping the chain saw well maintained.
Incorrect filing and non-uniform cutter and depth gauge settings cause most guide bar problems, primarily resulting in
uneven bar wear. As the bar wears unevenly, the rails widen, which may cause chain clatter and difficulty in making
straight cuts.
Insufficient guide bar lubrication and operating the saw with a chain that is TOO TIGHTwill contribute to rapid bar wear
(see Section 6-2).
To help minimize bar wear, the following guide bar maintenance is recommended.
BAR WEAR - Turn guide bar frequently at regular intervals (for example, after 5 hours of use), to ensure even wear
on top and bottom of bar.
BAR GROOVES - Bar grooves (or rails which support and carry the chain) should be cleaned if the saw has been
heavily used or if the saw chain appears dirty. Rails should always be cleaned every time the saw chain is removed.

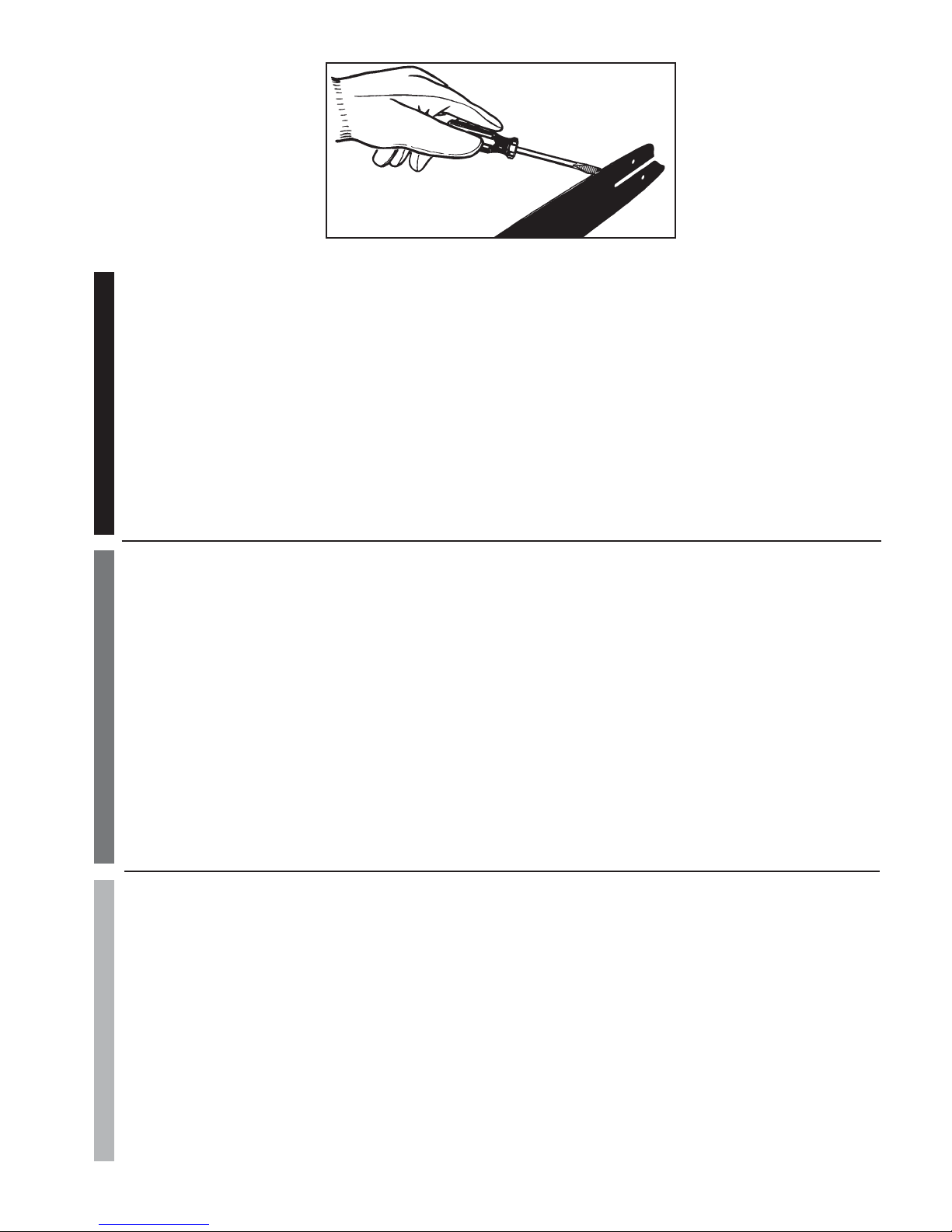

OIL PASSAGES - Oil passages at bar pad should be cleaned to ensure proper lubrication of the bar and chain during
operation. This can be done using a soft wire small enough to insert into the oil discharge hole.
NOTE: The condition of the oil passages can be easily checked. If the passages are clear, the chain will automatical-
ly give off a spray of oil within seconds of starting the saw. Your saw is equipped with an automatic oiler system.

To Clean Guide Bar Rails:

1. Remove sprocket cover, bar and chain. (see Section 3-4, page 21)

E
S
P
A
Ñ
O

L

MANTENIMIENTO DE LA BARRA GUIA:

La mayoría de los problemas de la barra guía puede ser prevenidos simplemente conservando la sierra de cadena
bien mantenida.
Un llenado incorrecto y unos eslabones de cortado y ajuste en la medida de profundidad no uniformes son la causa
de la mayoría de los problemas de la barra guía, resultando primeramente en un desgaste desproporcionado de la
barra. Al tiempo que le barra se desgasta desproporcionalmente, los rieles se agrandan, lo cual puede causar estru-
endo en la cadena y difficultad al hacer cortes derechos.
Una insuficiente lubricación de la barra guía y operación de la sierra con la cadena DEMASIADO APRETADA con-
tribuirá a un desgaste rápido de la barra (vea la Sección 6-2).
Para ayudar a minimizar el desgaste de la barra, los siguientes procedimientos de mantenimiento para la barra guía
son recomendados.
DESGASTE DE LA BARRA - De vuelta a la barra guía frecuentemente a intervalos regulares (por ejemplo, después
de cada 5 horas de uso), para aseguararse de un desgaste parejo en la parte superior e inferior de la barra.
RANURAS DE LA BARRA - Las ranuras de la barra (o rieles que soportan y conducen la cadena) deberán ser limpia-
dos si la sierra ha sido utilizado para servicio pesado o si la sierra manifiesta suciedad. Los rieles deben de ser limpia-
dos cada vez que la cadena de la sierra es removida.
PASAJES DE ACEITE - Los pasajes de aceite en la base de la sierra deben de ser limpiados, para asegurar una lubri-
cación propia de la barra y cadena durante la operación. Esto puede ser realizado usando un alambre blando lo sufi-
cientemente pequeño para insertarlo dentro del agujero de descarga de aceite.
NOTA: La condición de los pasajes de aceite puede ser fácilmente revisada. Si los pasajes están limpios, la sierra
automáticamente dará una rociada de aceite dentro de los primeros segundos de arrancada la sierra. Su sierra está
equipada con un sistema de aceitado automático.

Para Limpiar los Rieles de la Barra:

1. Remueva la cubierta del piñón, la barra y cadena. (vea la Sección 3-4, pagine 21)

6-1A

F
R
A
N
C
A

I

S

ENTRETIEN DU GUIDE-CHAINE :

La majorité des problèmes du guide-chaîne peuvent être évités simplement par un bon entretien.
Un affûtage et des limeteurs de profondeur incorrects, ou des tranchants non-uniformes causent la majorité des problèmes
du guide-chaîne, le résultat étant primordialement une usure inégale. L’usure non-uniforme du guide-chaîne espace les rain­ures, ce qui peut causer un bruit de chaîne et des problèmes pour obtenir une coupe droite.
Une lubrification insuffisante du guide-chaîne et l’utilisation de la tronçonneuse avec une chaîne TROPAJUSTEE con­tribue à l’usure rapide du guide-chaîne (voir Section 6-2).
Pour minimiser l’usure de guide-chaîne, nous recommandons l’entretien suivant :
USURE DU GUIDE-CHAINE - Tourner le guide-chaîne fréquemment et à intervalles réguliers (après 5 heures d’utili­sation par exemple), afin d’assurer une usure uniforme sur le haut et le bas du guide-chaîne.
RAINURES DU GUIDE-CHAINE - Les rainures du guide-chaîne (ou les «gorges» qui soutiennent et portent la chaîne)
doivant être nettoyées si la chaîne a été fortement utilisée ou si elle parait sale. Les rainures doivent être nettoyées à
chaque retrait de chaîne.’
REMARQUE : Les passages d’huile peuvent être contrôlés facilement. Si les passages sont propres, la chaîne fera
automatiquement gicler un peu d’huile quelques secondes après la mise en marche de la tronçonneuse. Votre
tronçonneuse est équipée d’un systéme de graissage automatique.

Nettoyage des rainures du guide-chaîne :

1. Enlever le couvercle du pignon, le guide-chaîne et la chaîne. (voir Section 3-4, la page 21)

E
N
G

L

I
S
H

GUIDE BAR MAINTENANCE

Most guide bar problems can be prevented merely by keeping the chain saw well maintained.
Incorrect filing and non-uniform cutter and depth gauge settings cause most guide bar problems, primarily resulting in
uneven bar wear. As the bar wears unevenly, the rails widen, which may cause chain clatter and difficulty in making
straight cuts.
Insufficient guide bar lubrication and operating the saw with a chain that is TOO TIGHTwill contribute to rapid bar wear
(see Section 6-2).
To help minimize bar wear, the following guide bar maintenance is recommended.
BAR WEAR - Turn guide bar frequently at regular intervals (for example, after 5 hours of use), to ensure even wear
on top and bottom of bar.
BAR GROOVES - Bar grooves (or rails which support and carry the chain) should be cleaned if the saw has been
heavily used or if the saw chain appears dirty. Rails should always be cleaned every time the saw chain is removed.
OIL PASSAGES - Oil passages at bar pad should be cleaned to ensure proper lubrication of the bar and chain during
operation. This can be done using a soft wire small enough to insert into the oil discharge hole.
NOTE: The condition of the oil passages can be easily checked. If the passages are clear, the chain will automatical­ly give off a spray of oil within seconds of starting the saw. Your saw is equipped with an automatic oiler system.

To Clean Guide Bar Rails:

1. Remove sprocket cover, bar and chain. (see Section 3-4, page 21)

E
S
P
A
Ñ
O

L

MANTENIMIENTO DE LA BARRA GUIA:

La mayoría de los problemas de la barra guía puede ser prevenidos simplemente conservando la sierra de cadena
bien mantenida.
Un llenado incorrecto y unos eslabones de cortado y ajuste en la medida de profundidad no uniformes son la causa
de la mayoría de los problemas de la barra guía, resultando primeramente en un desgaste desproporcionado de la
barra. Al tiempo que le barra se desgasta desproporcionalmente, los rieles se agrandan, lo cual puede causar estru­endo en la cadena y difficultad al hacer cortes derechos.
Una insuficiente lubricación de la barra guía y operación de la sierra con la cadena DEMASIADO APRETADA con­tribuirá a un desgaste rápido de la barra (vea la Sección 6-2).
Para ayudar a minimizar el desgaste de la barra, los siguientes procedimientos de mantenimiento para la barra guía
son recomendados.
DESGASTE DE LA BARRA - De vuelta a la barra guía frecuentemente a intervalos regulares (por ejemplo, después
de cada 5 horas de uso), para aseguararse de un desgaste parejo en la parte superior e inferior de la barra.
RANURAS DE LA BARRA - Las ranuras de la barra (o rieles que soportan y conducen la cadena) deberán ser limpia­dos si la sierra ha sido utilizado para servicio pesado o si la sierra manifiesta suciedad. Los rieles deben de ser limpia­dos cada vez que la cadena de la sierra es removida.
PASAJES DE ACEITE - Los pasajes de aceite en la base de la sierra deben de ser limpiados, para asegurar una lubri­cación propia de la barra y cadena durante la operación. Esto puede ser realizado usando un alambre blando lo sufi­cientemente pequeño para insertarlo dentro del agujero de descarga de aceite.
NOTA: La condición de los pasajes de aceite puede ser fácilmente revisada. Si los pasajes están limpios, la sierra
automáticamente dará una rociada de aceite dentro de los primeros segundos de arrancada la sierra. Su sierra está
equipada con un sistema de aceitado automático.

Para Limpiar los Rieles de la Barra:

1. Remueva la cubierta del piñón, la barra y cadena. (vea la Sección 3-4, pagine 21)

41 42

6-1B

F
R
A
N
C
A

I

S

2. Al’aide d’un tournevis, d’une spatule, d’une brosse en fil de fer ou autre outil similaire, enlever tout résidu des rain­ures du guide-chaîne de la tronçonneuse. Les passages d’huile seront ainsi dégagés et fourniront une lubrifica­tion adéquate à la chaîne et au guide-chaîne (Figure 6-1B).

3. Réinstallez la barre, la chaîne, le capot d'engrenage et le boulon de la barre. (Voir section 3-3, page 20).

6-2. ENTRETIEN DE LA CHAINE

AVERTISSEMENT

A moins d’avoir reçu une formation spéciale et d’être expériencé en ce qui concerne les rebonds (Voir les Mesures de
Sécurité), utiliser toujours un chaîne de sécurité qui réduit de manière significative les dangers de rebonds. Une
chaîne de sécurité ne peut en aucune manière éliminer totalement les risques de rebonds. Une chaîne à «rebonds
réduits» ou chaîne de sécurité ne doit jamais être considérée comme protection totale contre des blessures poten­tielles.
Une chaîne de sécurité doit toujours être utilisée en conjonction avec d’autres dispositifs de sécurité tels CHAIN
BRAKE®/ et l’Arceau Protecteur fournis avec la tronçonneuse.
Utiliser toujours une chaîne de rechange conçue pour réduire les rebonds ou une chaîne qui rébond aux normes de
ANSI (L’Institut des Standards Nationaux Américains).
Une chaîne standard de tronçonneuse (c’est à dire une chaîne ne possédant pas de maillons de protection réduisant
les rebonds) ne doit être utilisée que par des professionnels du métier.

E
N
G

L

I
S
H

2. Using a screwdriver, putty knife, wire brush or other similar instrument, clear residue from the rails on the guide
bar. This will keep the oil passages open to provide proper lubrication to the bar and chain (Figure 6-1B).

3. Reinstall the bar, chain, sprocket cover and bar bolt knob. (See Section 3-3, page 20).

6-2. CHAIN MAINTENANCE INSTRUCTIONS

WARNING

Unless you have experience and specialized training for dealing with kickback (see Safety Precautions), always use
a low-kickback saw chain, which significantly reduces the danger of kickback. Low-kickback saw chain does not com­pletely eliminate kickback. Alow-kickback or “safety chain”, should never be regarded as total protection against injury.
A low-kickback saw chain should always be used in conjunction with other kickback protection devices such as the
CHAIN BRAKE®/Hand Guard furnished with your unit.
Always use a replacement saw chain designed as “low-kickback” or a saw chain which meets the low-kickback per­formance requirements of ANSI (American National Standards Institute).
Astandard saw chain (a chain which does not have the kickback reducing guard links) should only be used by an
experienced professional chain saw operator.

E
S
P
A
Ñ
O

L

2. Utilizando un desarmador, navaja, cepillo de alambre o cualquier otro instrumento similar, limpie residous de los
rieles de la barra guía. Esto mantendrá los pasajes abiertos para proveer una lubricación adecuada a la barra y
cadena (Figura 6-1B).

3. Reinstale la barra, la cadena, la cubierta de la rueda dentada y la rueda del perno de la barra. (Consulte la sec­ción 3-3 en la página 20).

6-2. INSTRUCCIONES DE MANTENIMIENTO DE LA CADENA

PRECAUCION

A menos de que usted tenga experiencia y entrenamiento especializado para tratar con el contragolpe (vea las
Precaucions de Seguridad), siempre utlice una cadena para sierra de contragolpe bajo, la cual reduce significativa­mente el peligro de un contragolpe. Una cadena de contragolpe bajo o “cadena de precaucion” nunca deberá ser
referida como protección total contra una lesión.
Siempre utilice cadenas para sierras de reemplazo designadas como “contragolpe bajo” o una cadena para sierra que
reúna los requisitos de rendimiento del contragolpe de la ANSI (Instituto Nacional Americano de Normas).
Una cadena para sierra convencional (una cadena que no tiene los eslabones de resguardo para reducir el con­tragolpe) solamente deberá ser utilizado por un operador de sierras de cadena profesional experimentado.

F
R
A
N
C
A

I

S

Qu’est-ce qu’une chaîne «à rebonds réduits»?

Une chaîne à rebonds réduits est une chaîne dont la performance répond aux normes requises par ANSI B175.1.
Maintenir CHAIN BRAKE
ment comme indiqué dans ce manuel, vous permettra de garder le système de sécurité aussi longtemps que votre
outil.

AVERTISSEMENT

Ne jamais enlever, modifier ou rendre inutilisable tout dispositif de sécurité fourni avec l’appareil. CHAIN BRAKE
Arceau Protecteur et la chaîne de sécurité (rebonds réduits) de la tronçonneuse sont des dispositifs de sécurité pri-
mordiaux, présents pour votre protection.

AVERTISSEMENT

Porter toujours de gants de protection robustes et débrancher de câble d’alimentation pour tout entretien de la
tronçonneuse.

TENSION DE LA CHAINE :

Contrôler fréquemment la tension de la chaîne et la réglar aussi souvent que nécessaire afin de garder la chaîne bien
ajustée le long du guide-chaîne, mais suffisamment lâche pour pouvoir la faire avancer à la main. (Voir section 3-4,
Réglage de la Tension de la Chaîne, la page 21)

E
N
G

L

I
S
H

What is a Low-Kickback Saw Chain?

Alow-kickback saw chain is a chain which has met the kickback performance requirements of ANSI B175.1.
By keeping the CHAIN BRAKE
this manual, you will be able to maintain the safety system of your chain saw over the life of the product.

WARNING

Never remove, modify or make inoperative any safety device furnished with your unit. The CHAIN BRAKE
Guard and low-kickback saw chain are major safety features provided for your protection.

WARNING

Always wear heavy duty protection work gloves and disconnect the extension cord when working on the saw chain.

CHAIN TENSION:

Check the chain tension frequently and adjust as often as necessary to keep the chain snug on the bar, but loose
enough to be pulled around by hand. (See Section 3-4, Saw Chain Tension Adjustment, page 21).

E
S
P
A
Ñ
O

L

¿Que es una Cadena de Contragolpe Bajo?

Una cadena de contragolpe bajo es una cadena la cual ha cumplido los requerimientos de rendimiento del con-
tragolpe de la ANSI B175.1.
Mediante el mantenimiento del CHAIN BRAKE
servicio correctamente como se recomienda en este manual, usted podrá mantener el sistema de precaución de su
sierra mas allá de la vida del producto.

ADVERTENCIA

Nunca remueva, modifique o haga inoperativo cualquier mecanismo de seguridad construido en su unidad. El CHAIN
BRAKE
protección.

ADVERTENCIA

Siempre utilice guantes de protección para trabajo pesado y desconecte el cable de extensión cuando trabaje en la
sierra.

TENSION DE LA SIERRA:

Revise la tensión frecuentemente y ajustela tan pronto como se necesite para mantener la cadena ajustada a la barra,
pero lo suficientemente suelta para ser jalada con la mano. (Vea la sección 3-4, Ajuste de la Tensión de la Cadena
de la Sierra, pagine 21)

F
R
A
N
C
A

I

S

Qu’est-ce qu’une chaîne «à rebonds réduits»?

Une chaîne à rebonds réduits est une chaîne dont la performance répond aux normes requises par ANSI B175.1.
Maintenir CHAIN BRAKE®et la chaîne de la tronçonneuse en bon état de fonctionnement et les entretenir correcte­ment comme indiqué dans ce manuel, vous permettra de garder le système de sécurité aussi longtemps que votre
outil.

AVERTISSEMENT

Ne jamais enlever, modifier ou rendre inutilisable tout dispositif de sécurité fourni avec l’appareil. CHAIN BRAKE®/
Arceau Protecteur et la chaîne de sécurité (rebonds réduits) de la tronçonneuse sont des dispositifs de sécurité pri­mordiaux, présents pour votre protection.

AVERTISSEMENT

Porter toujours de gants de protection robustes et débrancher de câble d’alimentation pour tout entretien de la
tronçonneuse.

TENSION DE LA CHAINE :

Contrôler fréquemment la tension de la chaîne et la réglar aussi souvent que nécessaire afin de garder la chaîne bien
ajustée le long du guide-chaîne, mais suffisamment lâche pour pouvoir la faire avancer à la main. (Voir section 3-4,
Réglage de la Tension de la Chaîne, la page 21)

E
N
G

L

I
S
H

What is a Low-Kickback Saw Chain?

Alow-kickback saw chain is a chain which has met the kickback performance requirements of ANSI B175.1.
By keeping the CHAIN BRAKE®and saw chain in good working condition and correctly serviced as recommended in
this manual, you will be able to maintain the safety system of your chain saw over the life of the product.

WARNING

Never remove, modify or make inoperative any safety device furnished with your unit. The CHAIN BRAKE®/Hand
Guard and low-kickback saw chain are major safety features provided for your protection.

WARNING

Always wear heavy duty protection work gloves and disconnect the extension cord when working on the saw chain.

CHAIN TENSION:

Check the chain tension frequently and adjust as often as necessary to keep the chain snug on the bar, but loose
enough to be pulled around by hand. (See Section 3-4, Saw Chain Tension Adjustment, page 21).

E
S
P
A
Ñ
O

L

¿Que es una Cadena de Contragolpe Bajo?

Una cadena de contragolpe bajo es una cadena la cual ha cumplido los requerimientos de rendimiento del con­tragolpe de la ANSI B175.1.
Mediante el mantenimiento del CHAIN BRAKE

®

y la cadena de la sierra en buenas condicions de trabajo y dandole
servicio correctamente como se recomienda en este manual, usted podrá mantener el sistema de precaución de su
sierra mas allá de la vida del producto.

ADVERTENCIA

Nunca remueva, modifique o haga inoperativo cualquier mecanismo de seguridad construido en su unidad. El CHAIN
BRAKE®/ Guardamanos y la cadena de contragolpe bajo son los mayores aspectos de seguridad proveisos para us
protección.

ADVERTENCIA

Siempre utilice guantes de protección para trabajo pesado y desconecte el cable de extensión cuando trabaje en la
sierra.

TENSION DE LA SIERRA:

Revise la tensión frecuentemente y ajustela tan pronto como se necesite para mantener la cadena ajustada a la barra,
pero lo suficientemente suelta para ser jalada con la mano. (Vea la sección 3-4, Ajuste de la Tensión de la Cadena
de la Sierra, pagine 21)

43 44

F
R
A
N
C
A

I

S

RODAGE D’UNE NOUVELLE CHAINE DE TRONCONNEUSE :

Une nouvelle chaîne et un nouveau guide-chaîne dolventétre réajustés après aussi peu que 5 coupes. Ceci est nor­mal en période de rodage, puis les intervalles entre les réglages commenceront à s’espacer rapidement.
Par contre, après un certain temps, les parties mobiles de la chaîne de la tronçonneuse s’useront, résultant en ce
qu’on appelle DETENTE DE CHAINE. Cela est normal. Quand il n’est plus possible d’obtenir un réglage de tension
correct, un maillon devra étra enlevé pour raccourcir la chaîne. Consultez le Centre de maintenance agréé le plus
proche pour faire procéder à la réparation.

AVERTISSEMENT / ATTENTION

Ne jamais enlever plus de trois maillons d’une chaîne. Cela pourrait endommager la roulette.

LUBRIFICATION DE LA CHAINE :

Assurez-vous toujours que le système automatique de graissage fonctionne correctement. Remplissez toujours le
réservoir d'huile avec de l'huile pour chaînes, barres et engrenages Genuine Factory Parts.
Une lubrification adéquate du guide-chaîne, et de la chaîne pendant toute coupe est essentielle pour réduire toute fric­tion avec le guide-chaîne.
Ne jamais laisser la chaîne et le guide-chaîne subir un manque d’huile lubrifiante. Le fonctionnement de la tronçon­neuse à sec ou avec peu de lubrifiant décroîtrait sa performance de coupe rapide et sa longévité, émousserait la
chaîne et userait rapidement le guide-chaîne à cause du surchauffage. Une décoloration du guide-chaîne et de la
fumée sont des évidences d’un manque de lubrifiant.

E
N
G

L

I
S
H

BREAKING IN A NEW SAW CHAIN

A new chain and bar will need readjustment after as few as 5 cuts. This is normal during the break-in period, and the
interval between future adjustments will begin to lengthen quickly.
Over a period of time, however, the moving parts of the saw chain will become worn, resulting in what is called CHAIN
STRETCH. This is normal. When it is no longer possible to obtain correct chain tension adjustment, a link will have to
be removed to shorten the chain. See your nearest Authorized Service Center to have this repair performed.

WARNING / CAUTION

Never have more than 3 links removed from a loop of chain. This could cause damage to the sprocket.

CHAIN LUBRICATION:

Always make sure the automatic oiler system is working properly. Keep the oil tank filled with Genuine Factory Parts
Chain, Bar and Sprocket Oil.
Adequate lubrication of the bar and chain during cutting operations is essential to minimize friction with the guide bar.
Never starve the bar and chain of lubricating oil. Running the saw dry or with too little oil will decrease rapid cutting
efficiency, shorten saw chain life, cause rapid dulling of the chain, and lead to excessive wear of the bar from over­heating. Too little oil is evidenced by smoke or bar discoloration.

E
S
P
A
Ñ
O

L

ACONDICIONAMIENTO EN UNA CADENA PARA SIERRA NUEVA:

Una barra y cadena nueva requerirán un reajuste después de tan pocos como 5 cortes. Esto es normal dentro del
periodo de acondicionamiento, y los intervalos dentro de los próximos ajustes se alagaran rápidamente.
Sobre un periodo de tiempo, de cualquier manera, las partes movibles de la sierra se gastarán, dando como resulta­do lo que es llamado ALARGMIENTO DE LACADENA. Esto es normal. Cuando no es posible obtener el ajuste de
tensión correcto, un eslabón tendrá que ser removida para acortar la cadena. Consulte con su centro de servicio
autorizado para que realicen esta reparación por usted.

ADVERTENCIA / PRECAUCION

Nunca tenga mas de 3 eslabones removidos del haro de la sierra. Esto puede causar daño al piñón.

LUBRICACION DE LA CADENA:

Asegúrese siempre de que el sistema de lubricación automática funciona correctamente. Mantenga el tanque lleno
con aceite para la cadena, la barra, la rueda dentada y las piezas de fábrica auténticas
Una lubricación adecuada de la barra y cadena durante las operaciones de cortado es esencial para minimizar la fric­ción con la barra guía.
Nunca deje que le falte aceite de lubricación a la barra y cadena. El correr una sierra seca o con muy poco aceite
reducirá la eficiencia en el cortado, acortara la vida de la sierra, causará un desafilado rápido y conducirá a un des­gaste excesivo de la barra por sobre calentamiento. Muy poco aceite es detectado por humo o decoloración de la
barra.

F
R
A
N
C
A

I

S

7-1. ENTRETIEN PREVENTIF

AVERTISSEMENT

REPARATION D’UN APPAREIL A DOUBLE ISOLATION

Cet appareil à double isolation comprend deux systèmes d’isolation au lieu d’une prise de terre. Un appareil à double
isolation n’est pourvu d’aucune possibilité de mise à terre ; il ne faut pas y ajouter cette possibilité. Il n’y a aucune
pièce interne réparable. Une étiquette indiquant «DOUBLE ISOLA TION» ou «ISOLATION DOUBLE» se trouve sur un
appareil à double isolation. Le symbole (un carré à l’intérieur d’un carré) peut aussi se trouver sur l’appareil.

1. Placer le bouton en position d’arrêt «OFF» et débrancher le câble d’alimentation avant tout entretien, nettoyage

2. Garder le secteur d’arrivée d’air propre et les fentes d’air de refroidissement exemptes de tout débris afin de ne

3. Nettoyer à l’aide d’une éponge humide et de savon doux. Ne pas asperger d’eau ou tremper dans tout autre liq-

4. Contrôler la tension de la chaîne avant chaque utilisation et fréquemment pendant la coupe. Affûter si nécessaire.

5. Nettoyer le guide-chaîne et le barre du guide chaîne pour assure une libre coulée d’huile.

6. Tourner le guide-chaîne après chaque usage pour une usure uniforme.

E
N
G

L

I
S
H

7-1. PREVENTIVE MAINTENANCE

WARNING

SERVICING A DOUBLE INSULATED APPLIANCE

In this double insulated appliance, 2 systems of insulation, instead of grounding, are provided. No grounding means
is provided on a double insulated appliance, nor should a means for grounding be added to the appliance. No serv-
iceable parts are inside. A double insulated appliance is marked with the words, “DOUBLE INSULATION” or “DOU-
BLE INSULATED”. The symbol (square within a square) may also be marked on the appliance.

1. Place switch in OFF position and unplug the power supply before the appliance is serviced, cleaned, or mainte-

2. Keep the air intake clean and air vents free of debris to avoid overheating the motor.

3. Clean with a damp sponge and mild soap. Do not squirt with a water hose or douse with water or other liquids.

4. Inspect the saw chain for proper tension before each use and frequently during cutting. Sharpen as required.

5. Clean the guide bar and bar pad to ensure free path for oil.

6. Turn the bar over after each use to achieve even wear.

E
S
P
A
Ñ
O

L

7-1. MANTENIMIENTO PREVENTIVO

ADVERTENCIA

SERVICIO AL AP ARATO DE AISLADO DOBLE

En este aparato de aislado doble, 2 sistemas de aislamiento, en lugar de una connección de tierra, son proveidos. El
que no halla conección de tierra significa que es proveido en un aparato con doble aislamiento, no que una conec-
ción de tierra deberá ser adherida al aparato. No se encuentran partes de servicio para el usuario adentro de la sier-
ra. Un aparato con doble aislamiento es marcado con las siguientes palabras, “AISLAMIENTO DOBLE” o “DOBLE-
MENTE AISLADO”. El simbolo (cuadro dentro de un cuadro) también podrá ser marcado en el aparato.

1. Ponga el interruptor en la posición de APAGADO y desconecte la fuente de poder antes de que el aparato tenga

2. Mantenga la toma de aire limpia y los orificios de ventilación libres de escombros para prevenir el sobre calen-

3. Limpie con una esponja y poco jabón. No la rocíe con una manguera de agua o moje con agua u otros liquidos.

4. Inspeccione la cadena de la sierra para una tensión propia antes de cada uso y frecuentemente durante el cor-

5. Limpie la barra guía y el cojín de la barra para asegurarse de que el sendero se encuentre libre para aceite.

6. Voltee la barra despues de cada uso para que se desgaste igualmente.

7- PREVENTIVE MAINTENANCE - ENTRETIEN PREVENTIF -
INSTRUCCIONES DE MANTENIMIENTO

F
R
A
N
C
A

I

S

7-1. ENTRETIEN PREVENTIF

AVERTISSEMENT

REPARATION D’UN APPAREIL A DOUBLE ISOLATION

Cet appareil à double isolation comprend deux systèmes d’isolation au lieu d’une prise de terre. Un appareil à double
isolation n’est pourvu d’aucune possibilité de mise à terre ; il ne faut pas y ajouter cette possibilité. Il n’y a aucune
pièce interne réparable. Une étiquette indiquant «DOUBLE ISOLA TION» ou «ISOLATION DOUBLE» se trouve sur un
appareil à double isolation. Le symbole (un carré à l’intérieur d’un carré) peut aussi se trouver sur l’appareil.

1. Placer le bouton en position d’arrêt «OFF» et débrancher le câble d’alimentation avant tout entretien, nettoyage
ou réparation.

2. Garder le secteur d’arrivée d’air propre et les fentes d’air de refroidissement exemptes de tout débris afin de ne
pas surchauffer le moteur.

3. Nettoyer à l’aide d’une éponge humide et de savon doux. Ne pas asperger d’eau ou tremper dans tout autre liq­uide.

4. Contrôler la tension de la chaîne avant chaque utilisation et fréquemment pendant la coupe. Affûter si nécessaire.

5. Nettoyer le guide-chaîne et le barre du guide chaîne pour assure une libre coulée d’huile.

6. Tourner le guide-chaîne après chaque usage pour une usure uniforme.

E
N
G

L

I
S
H

7-1. PREVENTIVE MAINTENANCE

WARNING

SERVICING A DOUBLE INSULATED APPLIANCE

In this double insulated appliance, 2 systems of insulation, instead of grounding, are provided. No grounding means
is provided on a double insulated appliance, nor should a means for grounding be added to the appliance. No serv­iceable parts are inside. A double insulated appliance is marked with the words, “DOUBLE INSULATION” or “DOU­BLE INSULATED”. The symbol (square within a square) may also be marked on the appliance.

1. Place switch in OFF position and unplug the power supply before the appliance is serviced, cleaned, or mainte­nance is performed.

2. Keep the air intake clean and air vents free of debris to avoid overheating the motor.

3. Clean with a damp sponge and mild soap. Do not squirt with a water hose or douse with water or other liquids.

4. Inspect the saw chain for proper tension before each use and frequently during cutting. Sharpen as required.

5. Clean the guide bar and bar pad to ensure free path for oil.

6. Turn the bar over after each use to achieve even wear.

E
S
P
A
Ñ
O

L

7-1. MANTENIMIENTO PREVENTIVO

ADVERTENCIA

SERVICIO AL AP ARATO DE AISLADO DOBLE

En este aparato de aislado doble, 2 sistemas de aislamiento, en lugar de una connección de tierra, son proveidos. El
que no halla conección de tierra significa que es proveido en un aparato con doble aislamiento, no que una conec­ción de tierra deberá ser adherida al aparato. No se encuentran partes de servicio para el usuario adentro de la sier­ra. Un aparato con doble aislamiento es marcado con las siguientes palabras, “AISLAMIENTO DOBLE” o “DOBLE­MENTE AISLADO”. El simbolo (cuadro dentro de un cuadro) también podrá ser marcado en el aparato.

1. Ponga el interruptor en la posición de APAGADO y desconecte la fuente de poder antes de que el aparato tenga
servicio, limpiado, o mantenimiento es realizado.

2. Mantenga la toma de aire limpia y los orificios de ventilación libres de escombros para prevenir el sobre calen­tamiento del motor.

3. Limpie con una esponja y poco jabón. No la rocíe con una manguera de agua o moje con agua u otros liquidos.

4. Inspeccione la cadena de la sierra para una tensión propia antes de cada uso y frecuentemente durante el cor­tado. Afiela como se requiera.

5. Limpie la barra guía y el cojín de la barra para asegurarse de que el sendero se encuentre libre para aceite.

6. Voltee la barra despues de cada uso para que se desgaste igualmente.

7- PREVENTIVE MAINTENANCE - ENTRETIEN PREVENTIF ­INSTRUCCIONES DE MANTENIMIENTO

45 46

8 - PARTS LIST

MODEL MS1630NT / MS1640NTCC

F
R
A
N
C
A

I

S

7. Le moteur n’a pas besoin d’être lubrifié. Il est équipé de palliers lubrifiés de manière permanente.

8. Si la tronçonneuse ne fonctionne pas, mettre le bouton en position d’arrêtt «OFF» et débrancher le prolongateur
de la prise d’alimentation en premier, puis de la tronçonneuse. Vérifier votre source d’alimentation ; un fusible peut
avoir sauté ou un disjoncteur peut avoir été déclenché. Si la tronçonneuse ne fonctionne toujours pas, contacter
le Service Après-Vente MTD dont le numéro à appel gratuit se trouve au dos de ce manuel. Ne pas essayer de
faire la réparation soi-même. Aucune pièce interne n’est réparable par l’opérateur.

7-2. INFORMATIONS CONCERNANT LE REMPLACEMENT DE LA CHAÎNE

Il peut y avoir l’autre qualité pièces de remplacement équivalentes pour atteindre de protection de dessous-de-table.

E
N
G

L

I
S
H

7. No motor lubrication is necessary. The motor is equipped with lifetime lubricated bearings.

8. If the saw does not operate, turn switch to OFF position and disconnect the extension cord, first from the power
supply, then from the saw. Check the power supply for blown fuses or tripped circuit breakers. If it still does not
operate, contact the MTD Product Service Department, through the toll-free number listed on the back cover of
this manual, for service information. Do not attempt to repair it yourself. No serviceable parts are inside.

7-2. CHAIN REPLACEMENT INFORMATION

There may be other quality equivalent replacement components for achieving kickback protection.

E
S
P
A
Ñ
O

L

7. No es necesaria la lubricación del motor. El motor esta equipado con engranes lubricados de por vida

8. Si la sierra no opera, coloque el interruptor en la posición de APAGADO y desconecte el cable de extensión,
primero de la fuente de poder, después de la sierra. Inspeccione la fuente de poder de fusibles quemados o inter­ruptores automáticos sueltos. Si sigue sin operar, contacte el Departamento de Servicio del Producto MTD, a
travez del número gratuito listado en la portada trasera de este manual para información de servicio. No intente
reparala usted mismo. No se encuentran partes de servicio para el usuario adentro de la sierra.

7-2. INFORMACIÓN SOBRE EL RECAMBIO DE LA CADENA

Puede haber otra calidad los componentes equivalentes del reemplazo para lograr la protección de comisión confi­dencial.

Bar Length Drive Links

14” Bar 50 DL
16” Bar 55 DL

Longueur de barre

L’unité Relie

14” Bar 50 DL
16” Bar 55 DL

Barra de Longitud La compaña Traba

14” Bar 50 DL
16” Bar 55 DL

Item Parts No. Description Item Parts No. Description

1 6228-211402 HOUSING (R)

35 6114-211501 PULL PLATE

2 6228-211504 CHAIN COVER ASS'Y

36 6024-211507 SPRING

3 6012-210501 WASHER

37 6SDABB04-14 SCREW

4 6017-210103 OIL COVER

38 6181-211501 CLUTH

5 6SDABB04-18 SCREW

39 6181-211502 CLUTH

6 6043-211302 ADJUSTMENT PLATE

40 6024-211503 SPRING

7 6050-211301 OIL WASHER

41 6014-211501 WASHER

8 6220-210201 CHAIN

42 6154-211503 CONNECTING BAR

9 6038-211503 HOUSING (R)

43 6SQABB4.5-30 SCREW

10 9040-310111 BAR

44 6154-211504 CONNECTOR

11 6101-210502 BAR COVER (MS1640NTCC)

45 6017-211503 FRONT-HAND GUARD

12 6228-211506 OIL PIPE ASS'Y

46 6228-211303 FIXED ACC'Y

13 6076-210503 WASHER

48 6SDABB04-16 SCREW

14 6056-211501 SWITCH BUTTON

49 6079-211503 SPRING

15 6066-211501 OIL TANK

50 6038-211504 HOUSING (L)

16 6028-211501 TRIGGER

51 6086-211501 REAL COVER

17 6022-211502 SWITCH

52 6228-211301 MOTOR GEAR BOX ASS'Y (MS1630NT)

6228-211401 MOTOR GEAR BOX ASS'Y (MS1640NTCC)

18 6024-211505 SPRING

53 6022-211501 SWITCH

19 6CY-08 RING

54 6SDABB04-10 SCREW

20 6079-211501 SPRING, BRAKE

55 6011-211502 POWER CORD

21 6073-211501 GEAR

56 6043-840001 STRAIN RELIEF

22 6059-210201 ADJUSTMENT COVER

57 6059-855001 CORD GUARD

23 6115-211502 PIN

58 6012-211501 RUBBER STOP

24 6154-211502 CONNECTION

59 6024-211506 SPRING

25 6CG-9.5 C RING

60 6PC05-15 PIN

26 6014-210502 WASHER

61 6PC4.4-35 PIN

27 6228-210104 GEAR BEARING ASS'Y

62 6SQAB-04-06 SCREW

28 6077-211501 COVER

63 6WFB-03-12 WASHER

29 6057-210102 WASHER

64 6SDABB03-15 SCREW

30 6CC-10 C RING

65 6158-211502 PLATE

32 6SDABB03-18 SCREW

66 6SLAB4-6 SCREW

33 6228-210105 OIL PUMP ASS'Y

67 6010-211301 WIRE

34 6188-211501 PULL BAR

68 6120-211401 CARRY CASE (MS1640NTCC)

8 - PARTS LIST

MODEL MS1630NT / MS1640NTCC

USER MANUAL Electric Chain Saws
MANUEL DE UTILISATION Tronçonneuses Electriques
MANUAL DEL USUARIO Sierras Electricas de Cadena

PN 6096-211401 Printed in China

U.S.A. Imported by:
MTD LLC
P.O. Box 361131
Cleveland, OH 44136-0019

Canada Imported by / Importé par:
MTD PRODUCTS LIMITED
97 Kent Avenue
Kitchener, ON
CANADA N2G 4J1

Made in China / Fabriquè à China / Hecho en China

STOP

ARRÊT

ALTO

For problems or questions, DO NOT return

this product to the store. Contact your

Customer Service Agent .

En cas de problèmes ou pour des questions,

NE PAS retourner ce produit au point de vente. S'adresser

au préposé du Service à la clientèle en composant.

Para problemas o preguntas, NO devolver este producto a la tienda

Contacte a su Agente de Servicio al Cliente.

U.S.A. 1-866-747-9816

CANADA 1-800-668-1238

For Consumer Assistance Please Call

L'Aide Du Consommateur Necessitez S'il Vous Plait

Para La Ayuda Del Consumidor Llame Por Favor

WARNING: When using an electric chain saw, basic safety precautions should always be followed to reduce the risk
of fire, electric shock, and injury to persons, including the following.

SPECIFICATIONS - CARACTÉRISTIQUES - ESPECIFICACIONES

MODEL

MODÉLE

MODELO

OTHER FEATURES / AUTRES CARACTÉRISTIQUES / OTORS MECANISMOS

MS1630NT

MS1640NTCC

3.0

4.0

9.68

10.12

PEAK H.P.

CHEVAUX MAXIMUM

ITENSIDAD MAXIMA DE CABALLOS DE FUERZA

WEIGHT (LBS) W/BAR & CHAIN

POIDS (LIVRES) AVEC GUIDE CHAINE ET CHAINE

PESOS (LIBRES) CON BARRA Y CADENA

CHAIN BRAKE® / Hand Guard • Double Insulated • Right Hand Guard • UL and CSA Listed • Trigger Lock/Off • Chain Catcher

CHAIN BRAKE® / Arceau protecteur • Double Isolation • Protège-main droit

Certifié ACNOR et homologué UL • Bouton d’arrêt/blocage • Capteur de chaine

CHAIN BRAKE® / Guardamanos • Doblemente Aislada • Guardamanos Derecho

UL y CSA Listados • Gatillo Seguro / Libre • Enganche de la Cadena

Models : MS1630NT/MS1640NTCC

AVERTISSEMENT : Lorsque vous utilisez une scie à chaîne électrique, les précautions de sécurité de base, notam-
ment les précautions décrites ci-dessous, doivent toujours être prises afin de réduire les risques d'incendie, d'électro-
cution et de dommages corporels.

ADVERTENCIA: Cuando utilice una sierra mecánica, debe seguir las precauciones de seguridad básicas para reducir
el riesgo de incendio, descarga eléctrica y lesiones a personas entre las que se incluyen las siguientes.
