McCulloch M22-46T Owner's Manual

Operator’s Manual

Manual de Operario

M22-46T

English/Spanish

Gasoline containing up to 10% ethanol (E10) is acceptable for use in this machine. The use of any gasoline
exceeding 10% ethanol (E10) will void the product warranty.

Esta máquina puede utilizar gasolina con un contenido de hasta el 10% de etanol (E10). El uso de una
gasolina que supere el 10% de etanol (E10) anulará la garantía del producto. the product warranty.

Please read the operator's manual carefully and make sure you understand the instructions before using the
machine.

Por favor lea cuidadosamente y comprenda estas intrucciones antes de usar esta maquina.

115 56 35-27

Original Instructions in English, all others are translations.

SAFETY RULES

Safe Operation Practices for Ride-On Mowers

DANGER: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROW ING OBJECTS. FAILURE
TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

WARNING: In order to prevent ac ci den tal
starting when setting up, trans port ing,
ad just ing or making repairs, al ways dis con­ nect spark plug wire and place wire where
it can not contact spark plug.

WARNING: Do not coast down a hill in neut­ral, you may lose control of the tractor.

WARNING: Tow only the attachments that
are rec om mend ed by and comply with
spec i fi ca tions of the man u fac tur er of your
tractor. Use common sense when towing.
Operate only at the low est possible speed
when on a slope. Too heavy of a load, while
on a slope, is dan ger ous. Tires can lose
trac tion with the ground and cause you to
lose control of your tractor.

WARNING

Engine exhaust, some of its con stit u ents, and cer tain
vehicle com po nents contain or emit chem i cals
known to the State of Cal i for nia to cause can cer
and birth de fects or oth er re pro duc tive harm.

WARNING

Battery posts, terminals and related ac ces so ries
contain lead and lead compounds, chem i cals known
to the State of Cal i for nia to cause can cer and birth
defects or oth er re pro duc tive harm. Wash hands
after handling.

I. GENERAL OPERATION

• Read, understand, and follow all instructions on the ma­chine and in the manual before starting.

• Do not put hands or feet near rotating parts or under the
machine. Keep clear of the discharge opening at all times.

• Only allow responsible adults, who are familiar with the
in struc tions, to operate the machine.

• Clear the area of objects such as rocks, toys, wire, etc.,
which could be picked up and thrown by the blades.

• Ensure the area is clear of bystanders before operating.
Stop machine if anyone enters the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary.
Always look down and behind before and while back ing.

• Never direct discharged material toward anyone. Avoid
discharging material against a wall or obstruction. Material
may ricochet back toward the operator. Stop the blades
when crossing gravel surfaces.

• Do not operate machine without the entire grass catcher, dis­charge chute, or other safety devices in place and working.

• Slow down before turning.

• Never leave a running machine unattended. Always turn
off blades, set parking brake, stop engine, and remove
keys before dismounting.

• Disengage blades when not mowing. Shut off engine
and wait for all parts to come to a complete stop before
cleaning the machine, removing the grass catcher, or
unclogging the discharge chute.

• Operate machine only in daylight or good artificial light.

• Do not operate the machine while under the influence of
alcohol or drugs.

• Watch for traffic when operating near or crossing road ways.

• Use extra care when loading or unloading the machine
into a trailer or truck.

• Always wear eye protection when operating machine.

• Data indicates that operators, age 60 years and above,
are involved in a large percentage of riding mower-related
injuries. These operators should evaluate their ability to
operate the riding mower safely enough to protect them­ selves and others from serious injury.

• Follow the manufacturer's recommendation for wheel
weights or counterweights.

• Keep machine free of grass, leaves or other debris build-up
which can touch hot exhaust / engine parts and burn. Do
not allow the mower deck to plow leaves or other debris
which can cause build-up to occur. Clean any oil or fuel
spillage before operating or storing the machine. Allow
machine to cool before storage.

II. SLOPE OPERATION

Slopes are a major factor related to loss of control and tip­over accidents, which can result in severe injury or death.
Operation on all slopes requires extra caution. If you cannot
back up the slope or if you feel uneasy on it, do not mow it.

• Mow up and down slopes, not across.

• Watch for holes, ruts, bumps, rocks, or other hidden ob­jects. Uneven terrain could overturn the machine. Tall
grass can hide obstacles.

• Choose a low ground speed so that you will not have to
stop or shift while on the slope.

• Do not mow on wet grass. Tires may lose traction.

Always keep the machine in gear when going down slopes.

Do not shift to neutral and coast downhill.

• Avoid starting, stopping, or turning on a slope. If the tires
lose traction, disengage the blades and proceed slowly
straight down the slope.

• Keep all movement on the slopes slow and gradual. Do
not make sudden changes in speed or direction, which
could cause the

• Use extra care while operating machine with grass catch­ers or other at tach ments; they can affect the stability of
the machine. Do no use on steep slopes.

• Do not try to stabilize the machine by putting your foot
on the ground.

• Do not m

machine could suddenly roll over if a wheel is over the edge
or if the edge caves in.

ow near drop-offs, ditches, or embankments. The

machine to roll over.

2

SAFETY RULES

Safe Operation Practices for Ride-On Mowers

III. CHILDREN

WARNING. CHILDREN CAN BE INJURED BY
THIS EQUIPMENT. The American Academy
of Pediatrics recommends that children be a
minimum of 12 year of age before operating
a pedestrian controlled lawn mower and a
minimum of 16 years of age before operating
a riding lawn mower.

Tragic accidents can occur if the operator is not alert to the
presence of children. Children are often attracted to the ma­chine and the mowing activity. Never assume that children
will remain where you last saw them.

• Keep children out of the mowing area and in the watchful
care of a responsible adult other than the operator.

• Be alert and turn machine off if a child enters the area.

• Before and while backing, look behind and down for small
children.

• Never carry children, even with the blades shut off. They
may fall off and be seriously injured or interfere with safe
machine operation. Children who have been given rides
in the past may suddenly appear in the mowing area for
another ride and be run over or backed over by the machine.

• Never allow children to operate the machine.

• Use extra care when approaching blind corners, shrubs,
trees, or other objects that may block your view of a child.

• If fuel is spilled on clothing, change clothing immediately.

• Never overfill fuel tank. Replace gas cap and tighten
securely.

GENERAL SERVICE

• Never operate machine in a closed area.

• Keep all nuts and bolts tight to ensure the equipment is
in safe working condition.

• Never tamper with safety devices. Check their proper
operation regularly.

• Keep machine free of grass, leaves, or other debris build­up. Clean oil or fuel spillage and remove any fuel-soaked
debris. Allow machine to cool before storing.

• If you strike a foreign object, stop and inspect the machine.
Repair, if necessary, before restarting.

• Never make any adjustments or repairs with the engine
run ning.

• Check grass catcher components and the discharge chute
frequently and replace with manufacturer's recommended
parts, when necessary.

• Mower blades are sharp. Wrap the blade or wear gloves,
and use extra caution when servicing them.

• Check brake operation frequently. Adjust and service as
required.

• Maintain or replace safety and instruction labels, as nec­essary.

IV. TOWING

• Tow only with a machine that has a hitch designed for
towing. Do not attach towed equipment except at the hitch
point.

• Follow the manufacturer's recommendation for weight
limits for towed equipment and towing on slopes.

• Never allow children or others in or on towed equipment.

• On slopes, the weight of the towed equipment may cause
loss of traction and loss of control.

• Travel slowly and allow extra distance to stop.

V. SERVICE

SAFE HANDLING OF GASOLINE

To avoid personal injury or property damage, use extreme
care in handling gasoline. Gasoline is extremely flammable
and the vapors are explosive.

• Extinguish all cigarettes, cigars, pipes, and other sources
of ignition.

• Use only approved gasoline container.

• Never remove gas cap or add fuel with the engine running.
Allow engine to cool before refueling.

• Never fuel the machine indoors.

• Never store the machine or fuel container where there
is an open flame, spark, or pilot light such as on a water
heater or other appliances.

• Never fill containers inside a vehicle or on a truck or
trailer bed with plastic liner. Always place containers on
the ground away from your vehicle when filling.

• Remove gas-powered equipment from the truck or trailer
and refuel it on the ground. If this is not possible, then
refuel such equipment with a portable container, rather
than from a gasoline dispenser nozzle.

• Keep the nozzle in contact with the rim of the fuel tank or
container opening at all times until fueling is complete.
Do not use a nozzle lock-open device.

• Ensure the area is clear of bystanders before operating.
Stop machine if anyone enters the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary.
Al ways look down and behind before and while backing.

• Never carry children, even with the blades shut off. They
may fall off and be seriously injured or interfere with safe
machine operation. Children who have been given rides
in the past may suddenly appear in the mowing area
for another ride and be run over or backed over by the
machine.

• Keep children out of the mowing area and in the watchful
care of a responsible adult other than the operator.

• Be alert and turn machine off if a child enters the area.

• Before and while backing, look behind and down for small
children.

• Mow up and down slopes (15° Max), not across.

• Choose a low ground speed so that you will not have to
stop or shift while on the slope.

• Avoid starting, stopping, or turning on a slope. If the tires
lose traction, disengage the blades and proceed slowly
straight down the slope.

• If machine stops while going uphill, disengage blades,
shift into reverse and back down slowly.

• Do not turn on slopes unless necessary, and then, turn
slowly and gradually downhill, if possible.

• When loading or unloading this machine, do not exceed
the maximum recommended operation angle of 15°.

3

PRODUCT SPECIFICATIONS

Gasoline Capacity
and type:

Oil Type:
(API: SG-SL)

Oil Capacity: w/Filter:

Spark Plug: Champion QC12YC

Charging
System:

Battery: Amp/Hr:

Blade Bolt Torque: 45-55 FT. LBS. (62-75 Nm)

3.0 Gallons (11,35 L)
Unleaded Reqular

SAE 30 (above 32°F/0°C)
SAE 5W30 (below 32°F/0°C)

w/o Filter:

Gap: .040"(1,02 mm)
3 Amps Battery

5 Amps Headlights

Min. CCA:
Case Size:

64 oz. (1.96 L)
60 oz. (1.77 L)

28
230
U1R

CONGRATULATIONS on your purchase of a new tractor.
It has been designed, engineered and manu fac tured to
give you the best possible dependability and performance.

Should you experience any problem you cannot easily
remedy, please contact your nearest authorized service
center/department. We have com pe tent, well-trained tech ni­ cians and the proper tools to ser vice or repair this tractor.

Please read and retain this manual. The instructions will
enable you to assemble and maintain your tractor prop erly.
Always observe the “SAFETY RULES”.

CUSTOMER RESPONSIBILITIES

• Read and observe the safety rules.

• Follow a regular schedule in maintaining, caring for
and using your tractor.

• Follow the instructions under “Maintenance” and “Stor­ age” sec tions of this manual.

• Wear proper Personal Protective Equipment (PPE)
while operating this machine, including (at a minimum)
sturdy footwear, eye protection, and hearing protection.
Do not mow in shorts and/or, open toed footwear.

• Always let someone know you are outside mowing.

WARNING: This tractor is equipped with an internal com­ bus tion engine and should not be used on or near any un­ im proved forest-covered, brush-covered or grass-cov ered
land unless the engine’s exhaust system is equipped with
a spark arrester meeting applicable local or state laws (if
any). If a spark arrester is used, it should be maintained
in effective working order by the operator.

A spark arrester for the muffler is available through your
nearest authorized service center/department.

In the state of California the above is required by law
(Section 4442 of the California Public Resources Code).
Other states may have similar laws. Federal laws apply
on federal lands.

TABLE OF CONTENTS

SAFETY RULES ......................................................... 2-3

PRODUCT SPECIFICATIONS ....................................... 4

CUSTOMER RESPONSIBILITIES ................................. 4

ASSEMBLY ................................................................. 5-6

OPERATION .............................................................7-13

MAINTENANCE SCHEDULE ...................................... 14

MAINTENANCE ..................................................... 14-17

SERVICE AND AD JUST MENTS ............................ 18-23

STORAGE .................................................................... 24

TROU BLE SHOOT ING ............................................ 25-26

WARRANTY ................................................................. 28

ESPAÑOL ....................................................................29

4

Keys

UNASSEMBLED PARTS

Slope Sheet

(1) Oil Drain Tube

Key(s)

(1) Quick

Connect

ASSEMBLY

Your new tractor has been assembled at the factory with the exception of those parts left unassembled for shipping
purposes.

TOOLS REQUIRED FOR ASSEMBLY

A socket wrench set will make assembly easier. Stan dard
wrench sizes are listed.

(1) 1/2" wrench Tire pressure gauge
(2) 7/16" wrenches Utility knife Pliers
When right or left hand is mentioned in this man ual, it means

when you are in the operating po si tion (seated be hind the
steer ing wheel).

TO REMOVE TRACTOR FROM CARTON

UNPACK CARTON

• Remove all accessible loose parts and parts cartons
from carton.

• Remove end panels and lay side panels flat.

• Check for any additional loose parts or cartons and
remove.

BEFORE REMOVING TRACTOR FROM
SKID

CHECK BATTERY (See Fig. 1)

• Lift hood to raised position.

NOTE: If this battery is put into service after month and
year indicated on label (label is located between terminals)
charge battery for minimum of one hour at 6-10 amps. (See
"BATTERY" in the Maintenance section of this manual for
charging instructions.)

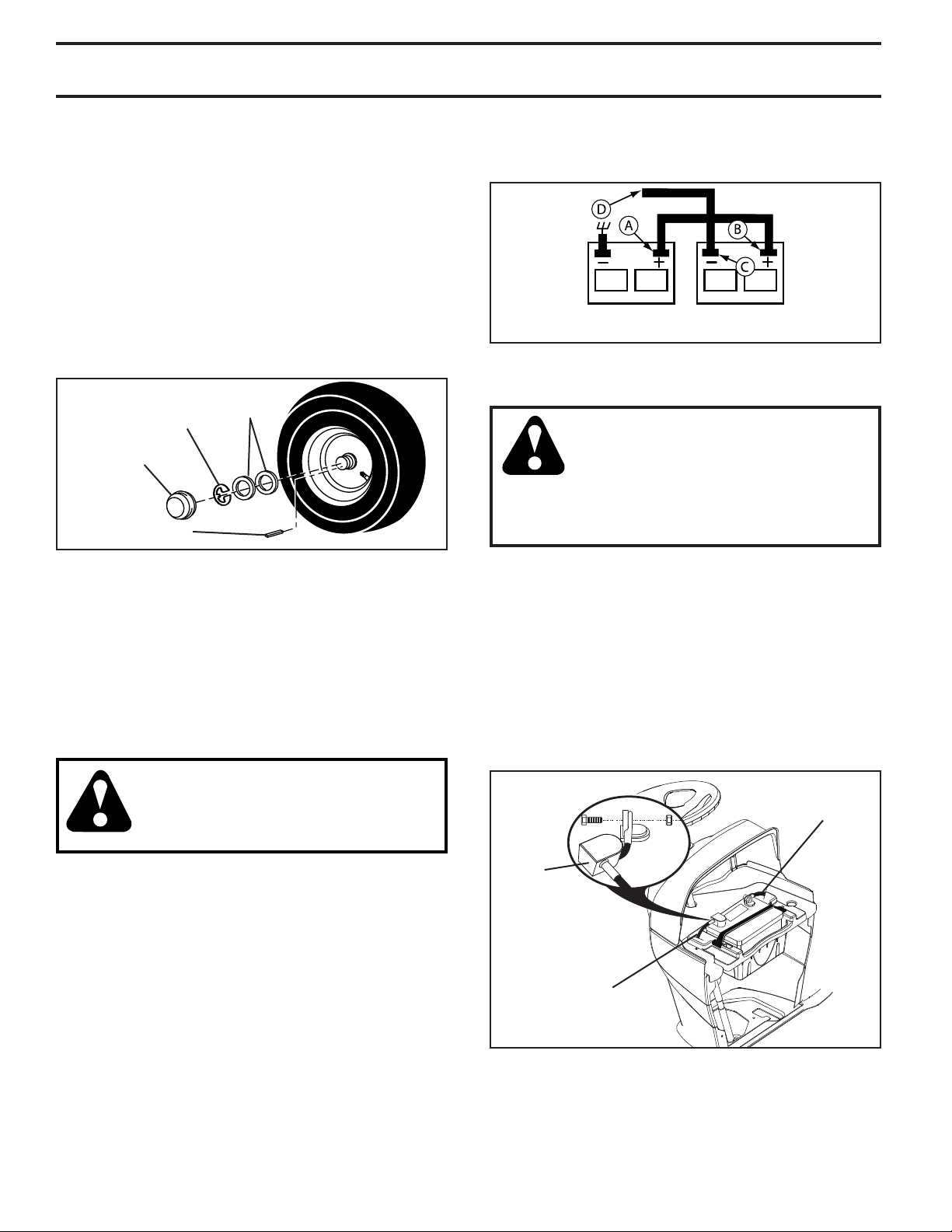

• For battery and battery cable installation see "REPL AC­ING BATTERY" in the Service and Adjustments section
in this manual.

ADJUST SEAT (See Fig. 2)

• Sit in seat.

• Lift up adjustment lever (A) and slide seat until a com-

• Release lever to lock seat in position.

LABEL

Fig. 1

fortable position is reached which allows you to press
clutch/brake pedal all the way down.

A

Fig. 2

5

ASSEMBLY

NOTE: You may now roll your tractor off the skid. Follow

the instructions below to remove the tractor from the skid.

WARNING: Before start ing, read, un der stand and fol­ low all in struc tions in the Op er a tion section of this man u al.
Ensure tractor is in a well-ventilated area. Ensure the area
in front of tractor is clear of other peo ple and objects.

TO ROLL TRACTOR OFF SKID (See Op er a tion
section for location and function of con trols)

• Raise attachment lift lever to its highest po si tion.

• Release parking brake by de press ing clutch/brake

ped al.

• Place freewheel control in "TRANS MIS SION DIS EN-

GAGED" position. (See “TO TRANS PORT” in the
Op er a tion section of this manual.)

• Roll tractor forward off skid.

• Remove banding holding the deflector shield up against

tractor.

Continue with the instructions that follow.

CHECK TIRE PRESSURE

The tires on your tractor were overinflated at the factory
for shipping purposes. Correct tire pressure is important
for best cutting performance.

• Reduce tire pressure to PSI shown on tires.

CHECK DECK LEVELNESS

For best cutting results, mower housing should be prop­erly leveled. See “TO LEVEL MOWER HOUSING” in the
Service and Adjustments section of this manual.

CHECK FOR PROPER POSITION OF ALL
BELTS

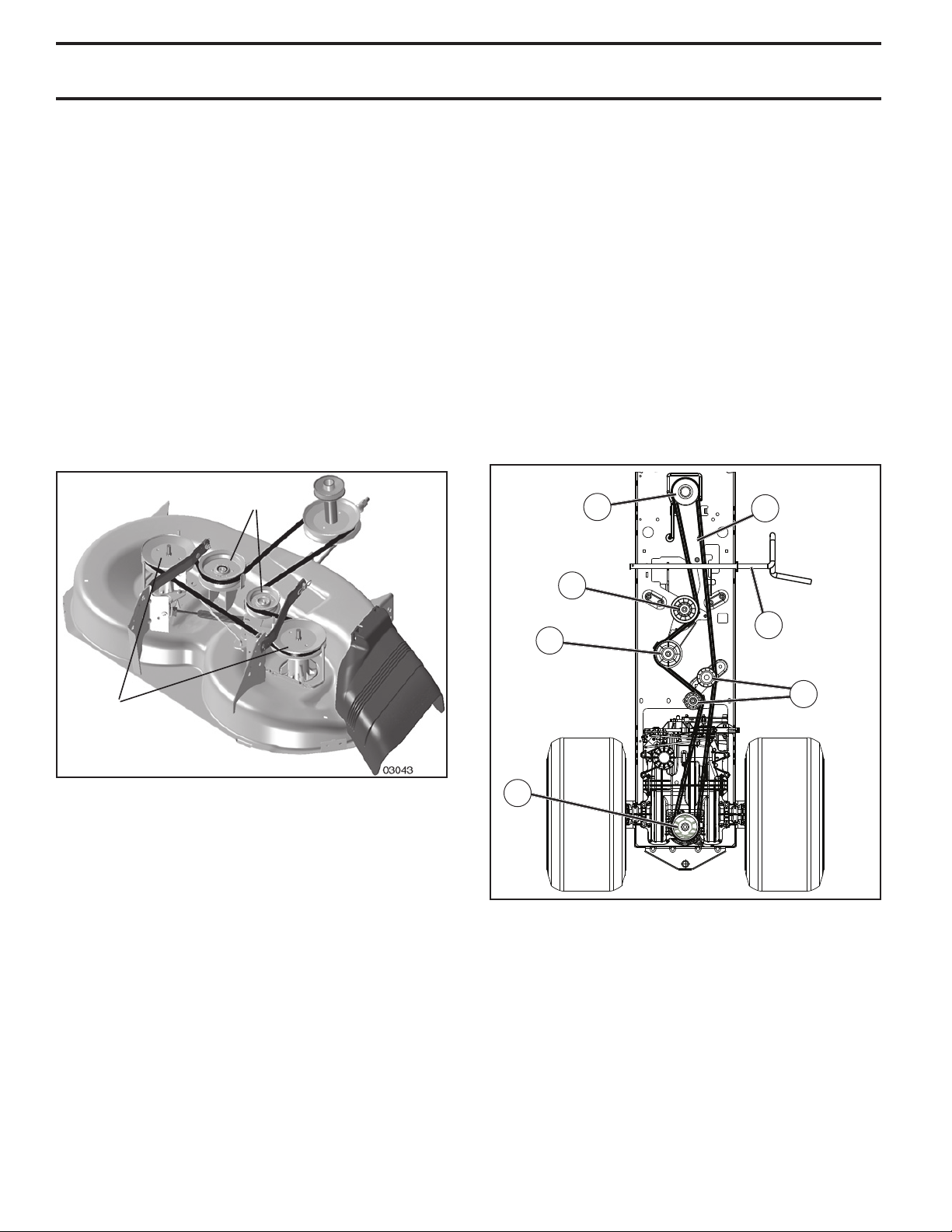

See the figures that are shown for replacing motion and
mower blade drive belts in the Service and Adjustments
sec tion of this manual. Verify that the belts are routed
cor rect ly.

✓CHECKLIST

BEFORE YOU OPERATE YOUR NEW TRAC TOR, WE
WISH TO ENSURE THAT YOU RECEIVE THE BEST
PERFORMANCE AND SATISFACTION FROM THIS
QUALITY PRODUCT.

PLEASE REVIEW THE FOLLOWING CHECKLIST:

✓ All assembly instructions have been com plet ed.
✓ No remaining loose parts in carton.
✓ Battery is properly prepared and charged.
✓ Seat is adjusted comfortably and tightened securely.
✓ All tires are properly inflated. (For shipping purposes,

the tires were overinflated at the factory.)

✓ Ensure mower deck is properly leveled side-to-side/

front-to-rear for best cutting results. (Tires must be
properly inflated for leveling.)

✓ Check mower and drive belts. Ensure they are routed

properly around pulleys and inside all belt keepers.

✓ Check wiring. See that all connections are still secure

and wires are properly clamped.

✓ Before driving tractor, ensure free wheel control is in

“TRANSMISSION ENGAGED” position. (See “TO
TRANS PORT” in the Operation section of this man u al.)

WHILE LEARNING HOW TO USE YOUR TRACTOR, PAY EXTRA
ATTENTION TO THE FOLLOWING IMPORTANT ITEMS:

✓ Engine oil is at proper level.
✓ Fuel tank is filled with fresh, clean, regular unleaded

gasoline.

✓ Become familiar with all controls, their location and

functions. Operate them before you start the engine.

✓ Ensure brake system is in safe operating condition.
✓ Ensure Operator Presence System and Reverse

Operation System (ROS) are working properly. (See
the Operation and Maintenance sections in this manual.)

CHECK BRAKE SYSTEM

After you learn how to operate your tractor, check to see that
the brake is operating properly. See “TO CHECK BRAKE”
in the Service and Adjustments section of this manual.

6

DANGER, KEEP HANDS

AND FEET AWAY

FREE WHEEL

(Automatic Models only)

KEEP AREA CLEAR

SLOPE HAZARDS

15

15

(SEE SAFETY RULES SECTION)

BATTERY

REVERSE

FORWARD

FAST

SLOW

ENGINE ON

ENGINE OFF

FUEL

CHOKE

MOWER HEIGHT

REVERSE

NEUTRAL

HIGH

LOW

ATTACHMENT

CLUTCH ENGAGED

PARKING BRAKE

IGNITION SWITCH

ATTACHMENT

CLUTCH DISENGAGED

ENGINE START

MOWER LIFT

Failure to follow instructions
could result in serious injury or
death. The safety alert symbol
is used to identify safety inform­ation about hazards which can
result in death, serious injury
and/or property damage.

DANGER indicates a hazard which, if not avoided,
will result in death or serious injury.

WARNING indicates a hazard which, if not avoided,
could result in death or serious injury.

CAUTION indicates a hazard which, if not avoided,
might result in minor or moderate injury.

CAUTION when used without the alert symbol,
indicates a situation that could result in damage
to the tractor and/or engine.

FIRE indicates a hazard which, if not avoided,
could result in death, serious injury and/or
property damage.

HOT SURFACES indicates a hazard which,
if not avoided, could result in death, serious injury
and/or property damage.

REVERSE

OPERATION

SYSTEM (ROS)

LIGHTS ON

CLUTCH/BRAKE

PEDAL

CRUISE CONTROL

OPERATION

These symbols may appear on your tractor or in literature supplied with the product. Learn and understand their meaning.

7

OPERATION

KNOW YOUR TRACTOR

READ THIS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR TRACTOR

Compare the illustrations with your tractor to familiarize yourself with the locations of various controls and ad just ments.
Save this manual for future reference.

M

P

D

B

A

C

J

H

E

F

G

K

L

Our tractors conform to the applicable safety standards of the American National Standards Institute.

(A) ATTACHMENT LIFT LEVER - Used to raise and lower
the mower or other attachments mounted to your trac tor.

(B) BRAKE PEDAL - Used for brak ing the tractor and
start ing the engine.

(C) PARKING BRAKE - Locks clutch/brake pedal into the
brake position.

(D) THROTTLE/CHOKE CONTROL - Used for starting
and controlling engine speed.

(E) ATTACHMENT CLUTCH LEVER - Used to engage
the mow er blades, or other at tach ments mounted to your
tractor.

(F) IGNITION SWITCH - Used for starting and stopping
the engine.

(G) REVERSE OPERATION SYSTEM (ROS) "ON"
POSITION - Allows operation of mower or other powered

attachment while in reverse.

Fig. 3

(H) LIGHT SWITCH - Turns the headlights on and off.
(J) CRUISE CONTROL LEVER - Used to set forward

movement of tractor at desired speed without holding the
forward drive pedal.

(K) FORWARD DRIVE PEDAL - Used for forward move­ment of tractor.

(L) REVERSE DRIVE PEDAL - Used for reverse move­ment of tractor.

(M) FREEWHEEL CONTROL - Disengages transmission
for pushing or slowly tow ing the trac tor with the engine off.

(P) SERVICE REMINDER/HOUR METER - Indicates when
service is required for the engine and mower.

8

OPERATION

The operation of any tractor can result in foreign objects thrown into the eyes, which can
result in severe eye dam age. Always wear safety glass es or eye shields while operating
your tractor or per form ing any ad just ments or repairs. We rec om mend standard safety
glasses or a wide vision safety mask worn over spectacles.

HOW TO USE YOUR TRAC TOR

TO SET PARKING BRAKE (See Fig. 4)

Your tractor is equipped with an operator presence sens­ ing switch. When engine is running, any attempt by the
op er a tor to leave the seat without first setting the parking
brake will shut off the engine.

• Depress brake pedal (B) all the way down and hold.

• Pull parking brake lever (C) up and hold, re lease pres­ sure from brake pedal (B), then release parking brake
lever. Pedal should re main in brake position. Ensure
parking brake will hold tractor secure.

C

B

Fig. 4

STOPPING (See Fig. 5)

MOWER BLADES -

• To stop mower blades, place attachment clutch control
in the “DIS EN GAGED” position ( ).

• Turn ignition key (F) to “STOP” position and remove key.
Always remove key when leaving tractor to prevent
un author ized use.

• Never use the choke to stop the engine.

IMPORTANT: LEAVING THE IGNITION SWITCH IN ANY
POSITION OTHER THAN "STOP" WILL CAUSE THE BATTERY
TO DISCHARGE AND GO DEAD.

NOTE: Under certain conditions when tractor is standing
idle with the engine running, hot en gine exhaust gases
may cause “browning” of grass. To eliminate this possibility,
al ways stop engine when stopping tractor on grass areas.

CAUTION: Always stop tractor com­ plete ly, as described above, and set
parking brake before leav ing the op er a­ tor's position.

TO USE THROTTLE CONTROL (D) (See Fig. 6)

Always operate engine at full speed (fast).

• Operating engine at less than full speed (fast) reduces
the engine's operating efficiency.

• Full speed (fast) of fers the best mower per for mance.

D

( ) ATTACHMENT

CLUTCH LEVER
“DIS EN GAGED”

GROUND DRIVE -

• To stop ground drive, depress brake pedal into full
“BRAKE” position.

IMPORTANT: FORWARD AND REVERSE DRIVE PEDALS
RETURN TO NEUTRAL POSITION WHEN NOT DEPRESSED.

ENGINE -

• Move throttle control (D) to slow position.

NOTE: Failure to move throttle control to slow position and
allowing engine to idle before stopping may cause engine
to “back fire”.

( ) ATTACHMENT

CLUTCH LEVER
“ENGAGED”

Fig. 5

F

Fig. 6

TO MOVE FORWARD AND BACKWARD
(See Fig. 7)

The direction and speed of movement is controlled by the
forward and reverse drive pedals.

• Start tractor and release parking brake.

• Slowly depress forward (K) or reverse (L) drive pedal to
begin movement. Ground speed increases the further
down the pedal is depressed.

9

OPERATION

TO USE CRUISE CONTROL (J) (See Fig. 7)

The cruise control feature can be used for forward travel
only.

K

J

L

Fig. 7

SYSTEM CHARACTERISTICS
The cruise control should only be used while mowing or

transporting on relatively smooth, straight surfaces. Other
con di tions such as trimming at slow speeds may cause the
cruise control to dis en gage. Do not use the cruise control
on slopes, rough terrian or while trimmimg or turning.

• With forward drive pedal depressed to desired speed,
pull cruise control lever (J) up and hold while lifting
your foot off the pedal, then release the lever.

To disengage the cruise control, depress the brake pedal
or tap on forward drive pedal.

TO ADJUST MOWER CUTTING HEIGHT
(See Fig. 8)

The position of the attachment lift lever (A) determines the
cutting height.

A

TO ADJUST GAUGE WHEELS (See Fig. 9)

Gauge wheels are prop er ly ad just ed when they are slight ly
off the ground when mower is at the desired cutting height
in operating position. Gauge wheels then keep the deck
in proper position to help prevent scalping in most terrain
conditions.

NOTE: Adjust gauge wheels with tractor on a flat level
surface.

• Adjust mower to desired cutting height (See “TO AD­ JUST MOWER CUT TING HEIGHT” in this sec tion of
manual).

• With mower in desired height of cut po si tion, gauge
wheels should be assembled so they are slightly off
the ground. In stall gauge wheel in ap pro pri ate hole.
Tighten se cure ly.

• Repeat for all, installing gauge wheel in same adjust­ment hole.

Fig. 9

TO OPERATE MOWER

Your tractor is equipped with an operator presence sensing
switch. Any attempt by the operator to leave the seat with
the engine running and the attachment clutch engaged will
shut off the engine. You must remain fully and centrally
positioned in the seat to prevent the engine from hesitat­ing or cutting off when operating your equipment on rough,
rolling terrain or hills.

• Select desired height of cut (see "TO ADJUST MOWER
CUTTING HEIGHT".)

• Start mower blades by engaging at tach ment clutch
control.

Fig. 8

• Put attachment lift lever in desired cutting height slot.
The cutting height range is ap prox i mate ly 1" to 4". The

heights are measured from the ground to the blade tip with
the engine not running. These heights are approximate and
may vary depending upon soil conditions, height of grass
and types of grass being mowed.

• The average lawn should be cut to approximately
2-1/2" during the cool season and to over 3" during hot
months. For healthier and better looking lawns, mow
often and after moderate growth.

• For best cutting performance, grass over 6" in height
should be mowed twice. Make the first cut relatively
high; the second to de sired height.

TO STOP MOWER BLADES

• Disengage at tach ment clutch con trol.

CAUTION: Do not operate the mower
without either the en tire grass catcher, on
mowers so equipped, or the deflector shield
(S) in place (See Fig. 10).

10

Fig. 10

S

OPERATION

REVERSE OPERATION SYSTEM (ROS) (See
Fig. 11)

Your tractor is equipped with a Reverse Operation System
(ROS). Any attempt by the operator to travel in the reverse
direction with the attachment clutch engaged will shut off
the engine unless ignition key is placed in the ROS "ON"
position.

WARNING: Backing up with the attachment clutch en­gaged while mowing is strongly discouraged. Turning the
ROS "ON", to allow reverse operation with the attachment
clutch engaged, should only be done when the operator
decides it is necessary to reposition the machine with the
attachment engaged. Do not mow in reverse unless
absolutely necessary.

USING THE REVERSE OPERATION SYSTEM ­Only use if you are certain no children or other bystanders

will enter the mowing area.

• Depress brake pedal all the way down.

• With engine running, turn ignition key counterclockwise

to ROS "ON" position.

• Look down and behind before and while backing.

• Slowly depress reverse drive pedal to start movement.

• When use of the ROS is no longer needed, turn the

ignition key clockwise to engine "ON" position.

ROS "ON" POSITION ENGINE "ON" POSITION

(NORMAL OPERATING)

TO TRANSPORT (See Fig. 12)

When push ing or tow ing your trac tor, ensure transmission
is disengaged by placing freewheel control in free wheel ing
po si tion. Free wheel control is located at the rear drawbar
of tractor.

• Raise attachment lift to highest position with at tach ment
lift control.

• Pull freewheel control out until the free wheel control
rod locks in extended position.

• Do not push or tow tractor at more than two (2) MPH.

• To reengage transmission, reverse above procedure.

NOTE: Freewheel control will automatically disengage
when the brake/clutch pedal is depressed.

TRANSMISSION ENGAGED

TRANSMISSION DISENGAGED

Fig. 12

8

2

8

2

0

Fig. 11

TO OPERATE ON HILLS

CAUTION: Do not drive up or down
hills with slopes greater than 15° and
do not drive across any slope.

• Choose the slowest speed before starting up or down
hills.

• Avoid stopping or changing speed on hills.

• If stopping is absolutely necessary, push brake pedal
quickly to brake position and engage parking brake.

• To restart movement, slowly release parking brake and
brake pedal.

• Slowly depress appropriate drive pedal to slowest set­ ting.

• Make all turns slowly.

NOTE: To protect hood from damage when transporting
your tractor on a truck or a trailer, ensure hood is closed
and secured to tractor. Use an appropriate means of tying
hood to tractor (rope, cord, etc.).

TOWING CARTS AND OTHER AT TACH MENTS

Tow only the attachments that are recommended by and
comply with specifications of the manufacturer of your trac­tor. Use common sense when towing. Too heavy of a load,
while on a slope, is dangerous. Tires can lose traction with
the ground and cause you to lose control of your tractor.

SERVICE REMINDER/HOUR METER

Service reminder shows the total number of hours the
engine has run and indicates when the engine or mower
needs servicing. After every 50 hours of operation the oil
can icon will stay on for 2 hours or until a manual reset oc­curs. To reset the display manually turn the ignition switch
to the on position, then the off position five times (1 second
on, 1 second off). To service engine and mower, see the
Maintenance section of this manual.

Note: Service reminder runs when the ignition key is in
any position but “STOP”. For accurate reading, be sure key
remains in the “STOP” position when engine is not running.

11

OPERATION

BEFORE STARTING THE ENGINE

CHECK ENGINE OIL LEVEL

The engine in your tractor has been shipped, from the
factory, already filled with sum mer weight oil.

• Check engine oil with tractor on level ground.

• Remove oil fill cap/dipstick and wipe clean, reinsert the
dipstick and screw cap tight, wait for a few seconds,
remove and read oil level. If necessary, add oil until
“FULL” mark on dipstick is reached. Do not overfill.

• For cold weather operation you should change oil for
easier starting (See “OIL VISCOSITY CHART” in the
Maintenance sec tion of this manual).

• To change engine oil, see the Maintenance section in
this manual.

ADD GASOLINE

• Fill fuel tank to bottom of filler neck. Do not overfill. Use
fresh, clean, regular un lead ed gasoline with a minimum of
87 octane. (Use of leaded gasoline will increase carbon
and lead oxide deposits and reduce valve life). Do not
mix oil with gasoline. Purchase fuel in quan ti ties that can
be used within 30 days to assure fuel freshness.

CAUTION: Wipe off any spilled oil or
fuel. Do not store, spill or use gasoline
near an open flame.

IMPORTANT: WHEN OPERATING IN TEMPERATURES BELOW

32°F (0°C), USE FRESH, CLEAN WINTER GRADE GAS O LINE
TO HELP ENSURE GOOD COLD WEATHER START ING.

CAUTION: Alcohol blended fuels (called gasohol
or using ethanol or methanol) can attract moisture
which leads to sep a ra tion and for ma tion of acids
during storage. Acidic gas can damage the fuel
system of an engine while in storage. To avoid engine
problems, the fuel system should be emptied before
stor age of 30 days or longer. Drain the gas tank,
start the engine and let it run until the fuel lines and
carburetor are empty. Use fresh fuel next season.
See Storage In struc tions for additional information.
Never use engine or carburetor cleaner products in
the fuel tank or permanent damage may occur.

TO START ENGINE (See Fig. 3)

When starting the engine for the first time or if the engine
has run out of fuel, it will take extra cranking time to move
fuel from the tank to the engine.

• Ensure freewheel control is in the transmission en gaged
position.

• Sit on seat in operating position, depress brake pedal
and set parking brake.

• Move attachment clutch to “DISENGAGED” position.

• Move throttle control to choke position.

NOTE: Before starting, read the warm and cold starting
procedures below.

• Insert key into ignition and turn key clockwise to “START”
position and release key as soon as engine starts.
Do not run starter continuously for more than fifteen
sec onds per minute. If the engine does not start after
several attempts, move throttle control to fast position,
wait a few minutes and try again. If engine still does
not start, move the throttle control back to the choke
position and retry.

WARM WEATHER STARTING (50°F/10°C and above)

• When engine starts, move the throttle control to the
fast position.

• The attachments and ground drive can now be used. If
the engine does not accept the load, restart the engine
and allow it to warm up for one minute using the choke
as described above.

COLD WEATHER STARTING (50°F/10°C and below)

• When engine starts, allow engine to run with the
throttle control in the choke position until the engine
runs roughly, then move throttle control to fast posi­tion. This may require an engine warm-up period from
several seconds to several minutes, depending on the
tem per a ture.

AUTOMATIC TRANSMISSION WARM UP

• Before driving the unit in cold weather, the trans mis sion
should be warmed up as follows:

• Ensure the tractor is on level ground.

• Release the parking brake and let the brake slowly
return to operating position.

• Allow one minute for transmission to warm up. This
can be done during the engine warm up period.

• The attachments can also be used during the engine
warm-up period after the transmission has been warmed
up.

NOTE: If at a high altitude (above 3000 feet) or in cold
temperatures (below 32°F/0°C) the carburetor fuel mixture

may need to be adjusted for best engine performance. See
“TO ADJUST CARBURETOR” in the Service and Adjust­ments section of this manual.

12

OPERATION

MOWING TIPS

• Tire chains cannot be used when the mower hous ing
is attached to tractor.

• Mower should be properly leveled for best mowing
performance. See “TO LEVEL MOWER HOUSING”
in the Service and Adjustments section of this manual.

• The left hand side of mower should be used for trim ming.

• Drive so that clippings are discharged onto the area
that has been cut. Have the cut area to the right of
the tractor. This will result in a more even dis tri bu tion
of clippings and more uniform cutting.

• When mowing large areas, start by turning to the right
so that clippings will discharge away from shrubs,
fences, driveways, etc. After one or two rounds, mow
in the opposite direction making left hand turns until
finished (See Fig. 13).

Fig. 13

• If grass is extremely tall, it should be mowed twice to
reduce load and possible fire hazard from dried clip­ pings. Make first cut relatively high; the second to the
desired height.

• Do not mow grass when it is wet. Wet grass will plug
mower and leave undesirable clumps. Allow grass to
dry before mowing.

• Always operate engine at full throttle when mow-
ing to assure better mowing performance and proper
dis charge of material. Regulate ground speed by
se lect ing a low enough gear to give the mower cut ting
per for mance as well as the quality of cut desired.

• When operating attachments, select a ground speed
that will suit the terrain and give best performance of
the at tach ment being used.

13

MAINTENANCE

01965

MAINTENANCE

SCHEDULE

Check Brake Operation

Check Tire Pressure

T

Check Operator Presence & ROS Systems

R

Check for Loose Fasteners

A

Check/Replace Mower Blades

C

T

Lubrication Chart

0

Check Battery Level

R

Clean Battery and Terminals

Clean Debris Off Steering Plate

Check Mower Levelness

Che

ck V-Belts

Check Engine Oil Level

Change Engine Oil (with oil filter)

Change Engine Oil (without oil filter)

E

Clean Air Filter

N

Clean Air Screen

G

Inspect Muffler/Spark Arrester

I

Replace Oil Filter (If equipped)

N

E

Clean Engine Cooling Fins

Replace Spark Plug

Replace Air Filter Paper Cartridge

Replace Fuel Filter

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions.

BEFORE

EACH

USE

EVERY

8

HOURS

3 - Replace blades more often when mowing in sandy soil.

4 - Not required if equipped with maintenance-free battery.

EVERY

25

HOURS

EVERY

50

HOURS

3

4

5

1,2

1,2

2

2

EVERY

100

HOURS

1

5 - See Cleaning in Maintenance Section.

EVERY

SEASON

,

2

2

2

BEFORE

STORAGE

GENERAL RECOMMENDATIONS

The warranty on this tractor does not cover items that have
been subjected to operator abuse or negligence. To receive
full value from the warranty, operator must main tain tractor
as instructed in this manual.

Some adjustments will need to be made periodically to
properly maintain your tractor.

At least once a season, check to see if you should make
any of the adjustments described in the Service and
Adjustments section of this manual.

• At least once a year you should replace the spark plug,
clean or replace air filter, and check blades and belts
for wear. A new spark plug and clean air filter ensure
proper air-fuel mixture and help your engine run better
and last longer.

BEFORE EACH USE

• Check engine oil level.

• Check brake operation.

• Check tire pressure.

• Check operator presence and ROS systems for proper
operation.

• Check for loose fasteners.

LUBRICATION CHART

SPINDLE ZERK

➀

FRONT

➀

WHEEL
BEARING
ZERK

STEERING

➀

SECTOR
GEAR
TEETH

General Purpose Grease

➀

Refer to Maintenance “ENGINE” Section

➁

IMPORTANT: DO NOT OIL OR GREASE THE PIVOT POINTS
WHICH HAVE SPECIAL NYLON BEARINGS. VISCOUS
LU BRI CANTS WILL ATTRACT DUST AND DIRT THAT WILL
SHORT EN THE LIFE OF THE SELF-LU BRI CAT ING BEARINGS.
IF YOU FEEL THEY MUST BE LU BRI CAT ED, USE ONLY A
DRY, POW DERED GRAPHITE TYPE LU BRI CANT SPARINGLY.

SPINDLE ZERK

➀

FRONT

➀

WHEEL
BEARING
ZERK

➁

14

ENGINE

MAINTENANCE

TRACTOR

Always observe safety rules when per form ing any
main te nance.

BRAKE OPERATION

If tractor requires more than five (5) feet to stop at highest
speed in high est gear on a level, dry concrete or paved
surface, then brake must be checked and ad just ed. (See
“TO CHECK BRAKE” in the Ser vice and Ad just ments
section of this manual).

TIRES

• Maintain proper air pressure in all tires (See the sides
of tires for proper PSI).

• Keep tires free of gasoline, oil, or insect control
chemi cals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp objects and
other hazards that may cause tire damage.

NOTE: To seal tire punctures and pre vent flat tires due
to slow leaks, tire sealant may be purchased from your
local parts dealer. Tire sealant also pre vents tire dry rot
and corrosion.

OPERATOR PRESENCE SYS TEM AND REVERSE
OPERATION SYSTEM (ROS) (See Fig. 14)

Ensure operator presence and reverse operation sys tems
are work ing properly. If your tractor does not function as
described, repair the problem immediately.

• The engine should not start unless the brake pedal is
fully de pressed, and the attachment clutch con trol is
in the dis en gaged position.

CHECK OPERATOR PRESENCE SYSTEM

• When the engine is running, any attempt by the op er a tor
to leave the seat without first setting the parking brake
should shut off the engine.

• When the engine is running and the at tach ment clutch
is engaged, any attempt by the operator to leave the
seat should shut off the engine.

• The attachment clutch should never operate unless
the operator is in the seat.

CHECK REVERSE OPERATION (ROS) SYSTEM

• When the engine is running with the ignition switch in
the engine "ON" position and the at tach ment clutch
engaged, any attempt by the operator to shift into
reverse should shut off the engine.

• When the engine is running with the ignition switch
in the ROS "ON" position and the at tach ment clutch
engaged, any attempt by the operator to shift into
reverse should NOT shut off the engine.

ROS "ON"
POSITION

ENGINE "ON" POSITION
(NORMAL OPERATING)

Fig. 14

BLADE CARE

For best results mower blades must be kept sharp. Re place
bent or damaged blades.

CAUTION: Use only a replacement blade ap­proved by the manufacturer of your tractor.
Using a blade not approved by the manu­facturer of your tractor is hazardous, could
damage your tractor and void your warranty.

BLADE REMOVAL (See Fig. 15)

• Raise mower to highest position to allow access to
blades.

NOTE: Protect your hands with gloves and/or wrap blade
with heavy cloth.

• Remove blade bolt by turning counterclockwise.

• Install new or resharpened blade with stamped "THIS
SIDE UP" facing deck and mandrel assembly.

IMPORTANT: To ensure proper assembly, center hole in
blade must align with star on mandrel assembly.

• Install and tighten blade bolt securely (45-55 Ft. Lbs./
62-75 Nm).

IMPORTANT: SPECIAL BLADE BOLT HEAT TREATED.

MANDREL ASSEMBLY

BLADE

BLADE BOLT
(SPECIAL)

CENTER HOLE

Fig. 15

BATTERY

Your tractor has a battery charging system which is suf fi cient
for normal use. However, periodic charging of the battery
with an automotive charger will extend its life.

• Keep battery and terminals clean.

• Keep battery bolts tight.

• Keep small vent holes open.

• Recharge at 6-10 amperes for 1 hour.

NOTE: The original equipment battery on your tractor is main­tenance free. Do not attempt to open or remove caps or cov­ers. Adding or checking level of electrolyte is not necessary.

TO CLEAN BATTERY AND TERMINALS
Corrosion and dirt on the battery and terminals can cause

the battery to “leak” power.

• Remove terminal guard.

• Disconnect BLACK battery cable first then RED bat­ tery cable and remove battery from tractor.

• Rinse the battery with plain water and dry.

• Clean terminals and battery cable ends with wire brush
until bright.

• Coat terminals with grease or petroleum jelly.

• Reinstall battery (See “REPLACING BATTERY" in the
Service and Adjustments section of this man u al).

15

STAR

MAINTENANCE

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE VISCOSITY GRADES

-20 0 30 40

80

100

-30

-20 0

20 30 40

F
C

32

-10

10

60

5W-30

SAE 30

V-BELTS

Check V-belts for deterioration and wear after 100 hours
of operation and replace if necessary. The belts are not
ad just able. Re place belts if they begin to slip from wear.

TRANSAXLE MAINTENANCE

The transaxle was sealed at the factory and fluid main te­ nance is not required for the life of the transaxle. Should
the transaxle ever leak or require servicing, contact your
near est au tho rized ser vice center/department.

ENGINE

LUBRICATION

Only use high quality detergent oil rated with API service
classification SG-SL. Select the oil’s SAE viscosity grade
according to your expected operating temperature.

Fig. 16

NOTE: Although multi-viscosity oils (5W30, 10W30 etc.)

improve starting in cold weather, they will result in increased
oil consumption when used above 32°F/0°C. Check your
engine oil level more frequently to avoid possible engine
damage from running low on oil.

Change the oil after every 50 hours of operation or at least
once a year if the tractor is not used for 50 hours in one year.

Check the crankcase oil level before starting the engine
and after each eight (8) hours of operation. Tighten oil fill
cap/dipstick securely each time you check the oil level.

TO CHANGE ENGINE OIL (See Fig. 16 & 17)

Determine temperature range expected before oil change.
All oil must meet API service classification SG-SL.

• Ensure tractor is on level surface.

• Oil will drain more freely when warm.

• Catch oil in a suitable container.

• Remove oil fill cap/dipstick. Be careful not to allow dirt
to enter the engine when changing oil.

• Remove yellow cap from end of drain valve and install
the drain tube onto the fitting.

OIL DRAIN VALVE

• Unlock drain valve by pushing inward and turning
coun ter clock wise.

• To open, pull out on the drain valve.

• After oil has drained completely, close and lock the
drain valve by pushing inward and turning clockwise
until the pin is in the locked position as shown.

• Remove the drain tube and replace the cap onto to the
bottom fitting of the drain valve.

• Refill engine with oil through oil fill dipstick tube. Pour
slowly. Do not overfill. For approximate capacity see
“PRODUCT SPECIFICATIONS” section of this man u al.

• Use gauge on oil fill cap/dipstick for checking level.
Ensure dipstick cap is tightened securely for accurate
reading. Keep oil at “FULL” line on dipstick. Tighten
cap onto the tube securely when finished.

ENGINE OIL FILTER

Replace the engine oil filter every season or every other oil
change if the tractor is used more than 100 hours in one year.

AIR FILTER

Your engine will not run properly using a dirty air filter.
Service air cleaner more often under dusty conditions.

CLEAN AIR SCREEN

Air screen must be kept free of dirt and chaff to prevent
engine dam age from overheating. Clean with a wire brush or
compressed air to re move dirt and stubborn dried gum fibers.

ENGINE COOLING SYSTEM

To ensure proper cooling, ensure the grass screen, cool­ing fins, and other external surfaces of the engine are kept
clean at all times.

Every 100 hours of operation (more often under extremely
dusty, dirty conditions), remove the blower housing and other
cooling shrouds. Clean the cooling fins and external surfaces
as necessary. Ensure the cooling shrouds are reinstalled.

NOTE: Operating the engine with a blocked grass screen,
dirty or plugged cooling fins, and/or cooling shrouds re moved
will cause engine damage due to overheating.

SPARK PLUGS

Replace spark plugs at the beginning of each mowing
season or after every 100 hours of operation, whichever
occurs first. Spark plug type and gap setting are shown
in “PROD UCT SPECIFICATIONS” section of this manual.

MUFFLER

Inspect and replace corroded muffler and spark arrester (if
equipped) as it could create a fire hazard and/or damage.

CLOSED
AND
LOCKED
POSITION

YEL LOW CAP

Fig. 17

02463

DRAIN
TUBE

16

MAINTENANCE

IN-LINE FUEL FILTER (See Fig. 18)

The fuel filter should be replaced once each season. If fuel
filter becomes clogged, ob struct ing fuel flow to car bu re tor,
re place ment is re quired.

• With engine cool, remove filter and plug fuel line sec tions.

• Place new fuel filter in position in fuel line with arrow
pointing towards carburetor.

• Ensure there are no fuel line leaks and clamps are
properly positioned.

• Immediately wipe up any spilled gasoline.

CLAMP

CLAMP

FUEL FILTER

Fig. 18

CLEANING

• Clean engine, battery, seat, finish, etc. of all foreign
matter.

• Clean debris from steering plate. Debris can restrict
clutch/brake pedal shaft movement, causing belt slip
and loss of drive.

DECK WASHOUT PORT (See Fig. 20)

Your tractor’s deck is equipped with a washout port on
its surface as part of its deck wash system. It should be
utilized after each use.

1. Drive the tractor to a level, clear spot on your lawn, near
enough to a water spigot for your garden hose to reach.

IMPORTANT: Make certain the tractor’s discharge chute is
directed AWAY from your house, garage, parked cars, etc.
Remove bagger chute or mulch cover if attached.

2. Ensure the attachment clutch control is in the
“DIS EN GAGED” position, set the parking brake, and
stop the engine.

3. Thread the nozzle adapter (packaged with your tractor’s
Operator’s Manual) onto the end of your garden hose.

4. Pull back the lock collar of the nozzle adapter and push
the adapter onto the deck washout port at the left end
of the mower deck. Release the lock collar to lock the
adapter on the nozzle.

HOSE

NOZZLE ADAPTER

WASHOUT
PORT

CAUTION: Avoid all pinch points and

movable parts (See Fig. 19)

CLUTCH/BRAKE PEDAL

CLEAN TOP SIDE

STEERING
PLATE

CAUTION:
PINCH
POINTS

STEERING SYSTEM,
DASH, FENDER AND
MOWER NOT SHOWN

Fig. 19

• Keep finished surfaces and wheels free of all gasoline,
oil, etc.

• Protect painted surfaces with automotive type wax.

We do not recommend using a garden hose or pressure
washer to clean your tractor unless the engine and trans­mission are covered to keep water out. Water in engine or
transmission will shorten the useful life of your tractor. Use
compressed air or a leaf blower to remove grass, leaves
and trash from tractor and mower.

Fig. 20

IMPORTANT: Tug hose ensuring connection is secure.

5. Turn the water on.

6. While sitting in the operator’s position on the tractor,
re-start the engine and place the throttle lever in the
Fast "

" position.

IMPORTANT: Recheck the area making certain the area
is clear.

7. Move the tractor’s attachment clutch control to the
“ENGAGED” position. Remain in the operator’s position
with the cutting deck engaged until the deck is cleaned.

8. Move the tractor’s attachment clutch control to the
“DIS EN GAGED” position. Turn the ignition key to the
STOP position to turn the tractor’s engine off. Turn the
water off.

9. Pull back the lock collar of the nozzle adapter to discon­nect the adapter from the nozzle washout port.

10. Move the tractor to a dry area, preferably a concrete or
paved area. Place the attachment clutch control in the
“ENGAGED” position to remove excess water and to
help dry before putting the tractor away.

WARNING: A broken or missing washout

fitting could expose you or others to
thrown objects from contact with the blade.

• Replace broken or missing washout fitting

immediately, prior to using mower again.

• Plug any holes in mower with bolts and locknuts.

17

SERVICE AND ADJUSTMENTS

WARNING: TO AVOID SERIOUS INJURY, BEFORE PERFORMING ANY SER VICE OR AD JUST MENTS:

• Depress brake pedal fully and set parking brake.

• Place attachment clutch in “DISENGAGED” position.

• Turn ignition key to “STOP” and remove key.

• Ensure the blades and all moving parts have completely stopped.

• Disconnect spark plug wire from spark plug and place wire where it cannot come in contact with plug.

TO REMOVE MOWER (See Fig. 21)

• Place attachment clutch in “DIS EN GAGED” position.

• Lower attachment lift lever to its lowest position.

• Roll belt off engine pulley (M) and belt keepers (G).

• Remove retainer spring (K), slide col lar (L) off and
push housing guide (P) out of brack et.

• Remove clutch cable spring (Q) from idler arm (R).

• Disconnect front link (E) from mower - remove retainer
spring and washer.

• Go to either side of mower and disconnect mower
suspension arm (A) from chassis pin (B) and rear lift
link (C) from rear mower bracket (D) - remove retainer
springs and washers.

CAUTION: AFTER REAR LIFT LINKS
ARE DISCONNECTED, THE ATTACH­MENT LIFT LEVER WILL BE SPRING
LOADED. HAVE A TIGHT GRIP ON LIFT
LEVER WHEN CHANGING POSITION
OF THE LEVER.

• Slide mower out from under right side of tractor.

IMPORTANT: IF AN ATTACHMENT OTHER THAN THE
MOWER IS TO BE MOUNTED ON THE TRAC TOR,
REMOVE THE FRONT LINK (E) AND REAR LIFT LINKS
(C) FROM TRACTOR AND HOOK THE CLUTCH SPRING
(Q) INTO THE CABLE GUIDE ON FRONT EDGE OF
LOWER DASH.

TO INSTALL MOWER (See Fig. 21-26)

Ensure tractor is on level surface and engage park ing brake.

• Lower attachment lift lever to its lowest position.

CAUTION: LIFT LEVER IS SPRING
LOADED. HAVE A TIGHT GRIP ON
LIFT LEVER, LOWER IT SLOWLY AND
ENGAGE IN LOWEST POSITION.

NOTE: Ensure mower side suspension arms (A) are point-

ing forward before sliding mower under tractor.

• Slide mower under tractor until it is centered under
tractor.

G

M

F

K

P

Q

R

G

A

E

B

C

L

D

Fig. 21

18

SERVICE AND ADJUSTMENTS

• ATTACH MOWER SIDE SUSPENSION ARMS (A) TO
CHASSIS - Position hole in arm over pin (B) on outside
of tractor chassis and secure with retainer spring.

• Repeat on opposite side of tractor.

A

B

Fig. 22

• ATTACH REAR LIFT LINKS (C) - Lift rear corner of
mower and position slot in link assembly over pin (D)
on rear mower bracket and secure with washer and
retainer spring.

C

• Insert end of link (E) into hole in front mower bracket
and secure with washer and retainer spring (J).

E

F

Fig. 24

• Hook end of clutch cable spring (Q) into hole in idler
arm (R).

• Push clutch cable housing guide (P) into bracket, slide
collar (L) onto guide and secure with retainer spring (K).

• Install belt on engine pulley (M), in belt keepers (G).

J

H

M

D

Fig. 23

• ATTACH FRONT LINK (E) - Work from left side of trac­tor. Insert rod end of link assembly through front hole
in tractor front suspension bracket (F).

R

Q

P

C

Fig. 25

IMPORTANT: CHECK BELT FOR PROPER ROUTING

IN ALL MOWER PULLEY GROOVES.

• Raise attachment lift lever to highest position.

• If necessary, adjust gauge wheels before op er at ing
mower as shown in the Operation section of this manual.

G

M

F

G

A

E

B

K

L

D

Fig. 26

19

SERVICE AND ADJUSTMENTS

02948

TO LEVEL MOWER

Ensure tires are properly inflated to the PSI shown on tires.
If tires are over or under inflated, it may affect the appear­ance of your lawn and lead you to think the mower is not
adjusted properly.

VISUAL SIDE-TO-SIDE ADJUSTMENT (See Fig. 27)

• With all tires properly inflated and if your lawn appears
unevenly cut, determine which side of mower is cutting
lower.

• With a 3/4" or adjustable wrench, turn lift link adjust­ment nut (A) to the left to lower LH side of mower, or,
to the right to raise LH side of mower.

A

• If adjustment is necessary, see step in Visual Adjust­ment instructions above.

• Recheck measurements, adjust if necessary until both
sides are equal.

FRONT-TO-BACK ADJUSTMENT (See Figs. 29 & 30)
IMPORTANT: Deck must be level side-to-side.

To obtain the best cutting re sults, the mower blades should
be adjusted so the front tip is 1/8" to 1/2" lower than the
rear tip when the mower is in its highest position.

CAUTION: Blades are sharp. Protect
your hands with gloves and/or wrap
blade with heavy cloth.

• Raise mower to highest position.

• Position blade so the tip is pointing straight forward.
Measure distance (B) to the ground at front and rear
tip of the blade.

B

B

Fig. 29

Turn nut right
to raise mower

Turn nut left
to lower mower

Fig. 27

NOTE: Each full turn of adjustment nut will change mower

height about 3/16".

• Test your adjustment by mowing some uncut grass
and visually checking the appearance. Readjust, if
necessary, until you are satisfied with the results.

PRECISION SIDE-TO-SIDE ADJUSTMENT (See Fig. 28)

• With all tires properly inflated, park tractor on level
ground or driveway.

CAUTION: Blades are sharp. Protect
your hands with gloves and/or wrap
blade with heavy cloth.

• Raise mower to its highest position.

• At both sides of mower, position blade at side and
measure the distance (A) from bottom edge of blade
to the ground. The distance should be the same on
both sides.

02966

• If front tip of blade is not 1/8" to 1/2" lower than the rear
tip, go to the front of tractor.

• With an 11/16" or adjustable wrench, loosen jam nut A
several turns to clear adjustment nut B.

• With a 3/4" or adjustable wrench, turn front link adjust­ment nut (B) clockwise (tighten) to raise the front of
mower, or, counterclockwise (loosen) to lower the front
mower.

B

A

TIGHTEN ADJUST
NUT B TO RAISE
MOWER

LOOSEN JAM NUT A FIRST

02950

LOOSEN
ADJUST NUT
B TO LOWER

MOWER

Fig. 30

NOTE: Each full turn of the adjustment nut will change

mower height about 1/8".

A

A

• Recheck measurements, adjust if necessary until front
tip of blade is 1/8" to 1/2" lower than the rear tip.

Fig. 28

• Hold adjustment nut in position with wrench and tighten
jam nut securely against adjustment nut.

20

SERVICE AND ADJUSTMENTS

TO REPLACE MOWER BLADE DRIVE BELT
(See Fig. 31)

The mower blade drive belt may be replaced without tools.
Park the tractor on level surface. Engage parking brake.

BELT REMOVAL -

• Remove mower from tractor (See “TO REMOVE
MOW ER” in this section of manual).

• Work belt off both mandrel pulleys and idler pulleys.

• Pull belt away from mower.

BELT INSTALLATION -

• Work belt around both mandrel pulleys and idler pulleys.

• Ensure belt is in all pulley grooves and in side all belt
guides.

• Install mower (See "TO INSTALL MOWER" in this
section of manual).

MANDREL
PULLEY

MANDREL
PULLEY

IDLER
PUL LEYS

TO REPLACE MOTION DRIVE BELT
(See Fig. 32)

Park the tractor on level surface. En gage parking brake.
For as sis tance, there is a belt installation guide decal on
bottom side of left footrest.

BELT REMOVAL -

1. Remove mower. (See “TO REMOVE MOWER” section
in this manual.)

NOTE: Observe entire motion drive belt and position of all
belt guides and keepers.

2. Remove belt from stationary idler (A) and clutching
idler (B).

3. Remove belt from centerspan idler (C).

4. Pull belt slack toward rear of trac tor. Remove belt
up wards from trans axle input pulley (D).

5. Remove belt downward from engine pulley (E).

6. Slide belt toward rear of tractor, off the steering plate
(F) and remove from tractor.

BELT INSTALLATION -

1. Install new belt from tractor rear to front, over the steer­ing plate (F) and above clutch brake pedal shaft (G).

2. Pull belt toward front of tractor and roll belt onto engine
pulley (E).

3. Pull belt toward rear of tractor. Carefully work belt down
around transaxle input pulley (D). Ensure belt is inside
the belt keeper.

4. Install belt on centerspan idler (C).

5. Install belt through stationary idler (A) and clutch ing
idler (B).

6. Ensure belt is in all pulley grooves and in side all belt
guides and keep ers.

7. Install mower. (See “TO INSTALL MOWER” section in
this manual.)

Fig. 31

TO CHECK BRAKE

If tractor requires more than five (5) feet to stop at highest
speed in high est gear on a level, dry concrete or paved
surface, then brake must be serviced.

You may also check brake by:

• Park tractor on a level, dry concrete or paved surface,
depress brake pedal all the way down and engage
parking brake.

• Disengage transmission by placing freewheel control
in “transmission disengaged” position. Pull freewheel
control out and into the slot and release so it is held in
the disengaged position.

The rear wheels must lock and skid when you try to manu­ally push the tractor forward. If the rear wheels rotate,
then the brake needs to be serviced. Contact a qualified
service center.

21

E

A

B

D

Fig. 32

F

G

C

SERVICE AND ADJUSTMENTS

TO REMOVE WHEEL (See Fig. 33)

• Block up axle securely.

• Remove axle cover, retaining ring and washers to allow
wheel removal (rear wheel contains a square key - Do
not lose).

• Repair tire and reassemble.

• On rear wheels only: align grooves in rear wheel hub
and axle. Insert square key.

• Replace washers and snap retaining ring securely in
axle groove.

• Replace axle cover.

NOTE: To seal tire punctures and prevent flat tires due
to slow leaks, tire sealant may be purchased from your
local parts dealer. Tire sealant also prevents tire dry rot
and corrosion.

RE TAIN ING
RING

AXLE
COVER

SQUARE KEY (REAR
WHEEL ONLY)

WASH ERS

Fig. 33

FRONT WHEEL TOE-IN/CAM BER

Your new tractor front wheel toe-in and camber is set at the
factory and is normal. The front wheel toe-in and camber
are not adjustable. If damage has occurred to affect the
factory set front wheel toe-in or camber, contact a qualified
service center.

TO START ENGINE WITH A WEAK BATTERY
(See Fig. 34)

WARNING: Lead-acid batteries gen er ate
ex plo sive gases. Keep sparks, flame and
smoking ma te ri als away from bat ter ies.
Always wear eye pro tec tion when around
batteries.

If your battery is too weak to start the engine, it should be
recharged. (See "BATTERY" in the MAINTENANCE sec­ tion of this man u al).

If “jumper ca bles” are used for emer gen cy starting, follow
this pro ce dure:

IMPORTANT: YOUR TRACTOR IS EQUIPPED WITH A 12
VOLT SYSTEM. THE OTHER VEHICLE MUST ALSO BE A 12
VOLT SYSTEM. DO NOT USE YOUR TRACTOR BATTERY TO
START OTHER VEHICLES.

TO ATTACH JUMPER CABLES -

• Connect one end of the RED cable to the POSITIVE
(+) terminal of each battery(A-B), taking care not to
short against tractor chassis.

• Connect one end of the BLACK ca ble to the NEGA TIVE
(-) terminal (C) of fully charged battery.

• Connect the other end of the BLACK cable (D) to good
chassis ground, away from fuel tank and bat tery.

TO REMOVE CABLES, REVERSE ORDER -

• BLACK cable first from chassis and then from the fully
charged battery.

• RED cable last from both batteries.

WEAK OR
DEAD BATTERY

FULLY CHARGED
BATTERY

Fig. 34

REPLACING BATTERY (See Fig. 35)

WARNING: Do not short battery ter mi­ nals by allowing a wrench or any other
object to contact both terminals at the
same time. Before connecting battery,
remove metal bracelets, wristwatch
bands, rings, etc. Positive terminal
must be connected first to prevent
sparking from ac ci den tal grounding.

• Lift hood to raised position.

• Remove terminal cover.

• Disconnect BLACK battery cable then RED battery
cable and carefully remove battery from tractor.

• Install new battery with terminals in same position as
old battery.

• Reinstall terminal cover.

• First connect RED battery cable to positive (+) battery
terminal with bolt and nut as shown. Tighten securely.

• Connect BL ACK grounding cable to negative (-) bat tery
terminal with remaining bolt and nut. Tighten securely

• Close hood.

NEGATIVE

(BLACK)

CABLE

TERMINAL
COVER

POSITIVE
(RED)
CABLE

Fig. 35

22

SERVICE AND ADJUSTMENTS

TO REPLACE HEADLIGHT BULB

• Raise hood.

• Pull bulb holder out of the hole in the backside of the grill.

• Replace bulb in holder and push bulb holder securely
back into the hole in the backside of the grill.

• Close hood.

INTERLOCKS AND RELAYS

Loose or damaged wiring may cause your tractor to run
poorly, stop running, or prevent it from starting.

• Check wiring.

TO REPLACE FUSE

Replace with 20 amp automotive-type plug-in fuse. The
fuse holder is located behind the dash.

TO REMOVE HOOD AND GRILL ASSEMBLY
(See Fig. 36)

• Raise hood.

• Unsnap headlight wire connector.

• Stand in front of tractor. Grasp hood at sides, tilt toward
engine and lift off of tractor.

• To replace, reverse above procedure.

ENGINE

TO AD JUST THROTTLE CON TROL CABLE

The throttle control has been preset at the factory and
ad just ment should not be necessary. If adjustment is nec­ es sary, see engine manual.

TO AD JUST CHOKE CON TROL

The choke control has been preset at the factory and ad just­ ment should not be necessary. If adjustment is necessary,
see engine manual.

TO ADJUST CARBURETOR

Your carburetor is not adjustable. If your engine does not
operate properly due to suspected carburetor problems,
take your tractor to an authorized service center for repair
and/or adjustment.

04010

HOOD

HEADLIGHT
WIRE
CONNECTOR

Fig. 36

23

STORAGE

Immediately prepare your tractor for storage at the end
of the season or if the tractor will not be used for 30 days
or more.

WARNING: Never store the trac tor with
gas o line in the tank inside a building
where fumes may reach an open flame
or spark. Allow the engine to cool before
storing in any en clo sure.

TRACTOR

Remove mower from tractor for winter storage. When mower
is to be stored for a period of time, clean it thor oughly, remove
all dirt, grease, leaves, etc. Store in a clean, dry area.

• Clean entire tractor (See “CLEANING” in the
Main te nance section of this manual).

• Inspect and replace belts, if necessary (See belt
re place ment instructions in the Service and Adjustments
section of this manual).

• Lubricate as shown in the Maintenance section of this
man ual.

• Ensure that all nuts, bolts and screws are securely
fastened. Inspect moving parts for damage, breakage
and wear. Replace if necessary.

• Touch up all rusted or chipped paint surfaces; sand
lightly before painting.

ENGINE

FUEL SYSTEM

IMPORTANT: IT IS IMPORTANT TO PREVENT GUM DEPOSITS

FROM FORMING IN ES SEN TIAL FUEL SYSTEM PARTS SUCH
AS CARBURETOR, FUEL FIL TER, FUEL HOSE, OR TANK
DURING STORAGE. ALSO, EXPERIENCE INDICATES THAT
ALCOHOL BLENDED FUELS (CALLED GASOHOL OR USING
ETHANOL OR METHANOL) CAN ATTRACT MOIS TURE WHICH
LEADS TO SEPARATION AND FOR MA TION OF ACIDS DURING
STOR AGE. ACIDIC GAS CAN DAMAGE THE FUEL SYSTEM
OF AN ENGINE WHILE IN STORAGE.

• Empty the fuel tank by starting the engine and let it run
until the fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner products in
the fuel tank or permanent damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable alternative in
minimizing the formation of fuel gum deposits during stor age.
Add stabilizer to gasoline in fuel tank or storage container.
Always follow the mix ratio found on stabilizer container.
Run engine at least 10 minutes after adding stabilizer to
allow the stabilizer to reach the carburetor. Do not empty
the gas tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace with clean engine oil.
(See “ENGINE” in the Maintenance section of this man ual).

BATTERY

• Fully charge the battery for storage.

• After a period of time in storage, battery may require
recharging.

• To help prevent corrosion and power leakage during
long periods of storage, battery cables should be
dis con nect ed and battery cleaned thoroughly (see
“TO CLEAN BATTERY AND TERMINALS” in the
Maintenance sec tion of this manual).

• After cleaning, leave cables disconnected and place
cables where they cannot come in contact with battery
terminals.

• If battery is removed from tractor for storage, do not
store battery directly on concrete or damp surfaces.

CYLINDER(S)

• Remove spark plug(s).

• Pour one ounce of oil through spark plug hole(s) into
cylinder(s).

• Turn ignition key to “START” position for a few seconds
to distribute oil.

• Replace with new spark plug(s).

OTHER

• Do not store gasoline from one season to another.

• Replace your gasoline can if your can starts to rust.
Rust and/or dirt in your gasoline will cause problems.

• If possible, store your tractor indoors and cover it to
give protection from dust and dirt.

• Cover your tractor with a suitable protective cover that
does not retain moisture. Do not use plastic. Plastic
cannot breathe which allows condensation to form and
will cause your tractor to rust.

IMPORTANT: NEVER COVER TRACTOR WHILE EN GINE
AND EXHAUST AREAS ARE STILL WARM.

24

TROUBLESHOOTING

PROBLEM CAUSE CORRECTION
Will not start

1. Out of fuel. 1. Fill fuel tank.

2. Engine not “CHOKED” properly. 2. See “TO START ENGINE” in Operation section.

3. Engine flooded. 3. Wait several minutes before attempting to start.

4. Bad spark plug. 4. Replace spark plug.

5. Dirty air filter. 5. Clean/replace air filter.

6. Dirty fuel filter. 6. Replace fuel filter.

7. Water in fuel. 7. Empty fuel tank and carburetor, refill tank with fresh
gasoline and replace fuel filter.

8. Loose or damaged wiring. 8. Check all wiring.

9. Carburetor out of adjustment. 9. See “To Adjust Carburetor” in Service Adjustments
section.

10. Engine valves out of adjustment. 10. Contact an authorized service center/department.

Hard to start

Engine will not
turn over

Engine clicks but
will not start

Loss of power

1. Dirty air filter. 1. Clean/replace air filter.

2. Bad spark plug. 2. Replace spark plug.

3. Weak or dead battery. 3. Recharge or replace battery.

4. Dirty fuel filter. 4. Replace fuel filter.

5. Stale or dirty fuel. 5. Empty fuel tank and refill tank with fresh, clean gas.

6. Loose or damaged wiring. 6. Check all wiring.

7. Carburetor out of adjustment. 7. See “To Adjust Carburetor” in Service Adjustments
section.

8. Engine valves out of adjustment. 8. Contact an authorized service center/department.

1. Brake pedal not depressed. 1. Depress brake pedal.

2. Attachment clutch is engaged. 2. Disengage attachment clutch.

3. Weak or dead battery. 3. Recharge or replace battery.

4. Blown fuse. 4. Replace fuse.

5. Corroded battery terminals. 5. Clean battery terminals.

6. Loose or damaged wiring. 6. Check all wiring.

7. Faulty ignition switch. 7. Check/replace ignition switch.

8. Faulty solenoid or starter. 8. Check/replace solenoid or starter.

9. Faulty operator presence switch(es). 9. Contact an authorized service center/department.

1. Weak or dead battery. 1. Recharge or replace battery.

2. Corroded battery terminals. 2. Clean battery terminals.

3. Loose or damaged wiring. 3. Check all wiring.

4. Faulty solenoid or starter. 4. Check/replace solenoid or starter.

1. Cutting too much grass/too fast. 1. Raise cutting height/reduce speed.

2. Throttle in “CHOKE” position. 2. Adjust throttle control.

3. Build-up of grass, leaves, trash under mower. 3. Clean underside of mower housing.

4. Dirty air filter. 4. Clean/replace air filter.

5. Low oil level/dirty oil. 5. Check oil level/change oil.

6. Faulty spark plug. 6. Clean and regap or change spark plug.

7. Dirty fuel filter. 7. Replace fuel filter.

8. Stale or dirty fuel. 8. Empty fuel tank and refill tank with fresh, clean gas.

9. Water in fuel. 9. Empty fuel tank and carburetor, refill tank with fresh
gasoline and replace fuel filter.

10. Spark plug wire loose. 10. Connect and tighten spark plug wire.

11. Dirty engine air screen/fins. 11. Clean engine air screen/fins.

12. Dirty/clogged muffler. 12. Clean/replace muffler.

13. Loose or damaged wiring. 13. Check all wiring.

14. Carburetor out of adjustment. 14. See “To Adjust Carburetor” in Service Adjustments

15. Engine valves out of adjustment. 15. Contact an authorized service center/department.

Excessive
vibration

1. Worn, bent or loose blade. 1. Replace blade. Tighten blade bolt.

2. Bent blade mandrel. 2. Replace blade mandrel.

3. Loose/damaged part(s). 3. Tighten loose part(s). Replace damaged parts.

25

TROUBLESHOOTING

PROBLEM CAUSE CORRECTION
Engine continues

to run when oper­ator leaves seat
with attachment
clutch engaged

1. Faulty operator-safety presence control
system.

1. Check wiring, switches and connections. If not
corrected, contact an authorized service center/
department.

Poor cut - uneven

Mower blades will
not rotate

Poor grass
discharge

Headlight(s) not
working
(if so equipped)

1. Worn, bent or loose blade. 1. Replace blade. Tighten blade bolt.

2. Mower deck not level. 2. Level mower deck.

3. Buildup of grass, leaves, trash under mower. 3. Clean underside of mower housing.

4. Bent blade mandrel. 4. Replace blade mandrel.

5. Clogged mower deck vent holes from
buildup of grass, leaves, and trash around
mandrels.

1. Obstruction in clutch mechanism. 1. Remove obstruction.

2. Worn/damaged mower drive belt. 2. Replace mower drive belt.

3. Frozen idler pulley. 3. Replace idler pulley.

4. Frozen blade mandrel. 4. Replace blade mandrel.

1. Engine speed too slow. 1. Place throttle control in “FAST” position.

2. Travel speed too fast. 2. Shift to slower speed.

3. Wet grass. 3. Allow grass to dry before mowing.

4. Mower deck not level. 4. Level mower deck.

5. Low/uneven tire air pressure. 5. Check tires for proper air pressure.

6. Worn, bent or loose blade. 6. Replace blade. Tighten blade bolt.

7. Buildup of grass, leaves, trash under mower. 7. Clean underside of mower housing.

8. Mower drive belt worn. 8. Replace mower drive belt.

9. Blades improperly installed. 9. Reinstall blades sharp edge down.

10. Improper blades used. 10. Replace with blades listed in parts manual.

11. Clogged mower deck vent holes from buildup
of grass, leaves, trash around mandrels.

1. Switch is “OFF”. 1. Turn switch “ON”.

2. Bulb(s) or lamp(s) burned out. 2. Replace bulb(s) or lamp(s).

3. Faulty light switch. 3. Check/replace light switch.

4. Loose or damaged wiring. 4. Check wiring and connections.

5. Blown fuse. 5. Replace fuse.

5. Clean around mandrels to open vent holes.

11. Clean around mandrels to open vent holes.

Battery will not
charge

Loss of drive

Engine "back­fires” when turn­ing engine “OFF”

Engine dies when
tractor is shifted
into reverse

1. Bad battery cell(s). 1. Replace battery.

2. Poor cable connections. 2. Check/clean all connections.

3. Faulty regulator (if so equipped). 3. Replace regulator.

4. Faulty alternator. 4. Replace alternator.

1. Freewheel control in “disengaged” position. 1. Place freewheel control in “engaged” position.

2. Debris on steering plate (if equipped). 2. See "CLEANING" in the Maintenance section.

3. Motion drive belt worn, damaged, or broken. 3. Replace motion drive belt.

4. Axle key missing. 4. Install axle key at rear wheel. See "TO REMOVE

1. Engine throttle control not set between
half and full speed (fast) position before
stopping engine.

1. Reverse operation system (ROS) is not "ON"
while mower or other attachment is engaged.

WHEEL" in the Service and Adjustments section.

1. Move throttle control between half and full speed
(fast) position before stopping engine.

1. Turn ignition key to ROS "ON" position. See
Operation section.

26

15 DEGREES MAX.

FOLD ALONG DOTTED LINE

THIS IS A 15 DEGREE SLOPE

ONLY RIDE UP AND DOWN HILL,

NOT ACROSS HILL

SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION

WARNING: To avoid serious injury, operate your tractor up and

down the face of slopes, never across the face. Do not mow

slopes greater than 15 degrees. Make turns gradually to prevent

tipping or loss of control. Exercise extreme caution when

changing direction on slopes.

1. Fold this page along dotted line indicated above

.

2. Hold page before you so that its left edge is vertically parallel to a tree

trunk or other upright structure.

3. Sight across the fold in the direction of hill slope you want to measure.

4. Compare the angle of the fold with the slope of the hill.

27

LIMITED WARRANTY

The Manufacturer warrants to the original consumer purchaser that this product as manufactured is free from defects in mate­rials and work man ship. For a period of three (3) years from date of purchase by the original consumer purchaser, we will repair
or replace, at our option, without charge for parts or labor incurred in replacing parts, any part which we find to be defective
due to materials or workmanship. This Warranty is subject to the following limitations and exclusions.

1. This warranty does not apply to the engine, transaxle/transmission components, battery (except as noted below) or com­ponents parts thereof. Please refer to the applicable manufacturer's warranty on these items.

2. Transportation charges for the movement of any power equipment unit or attachment are the responsibility of the pur chas­er. Transportation charges for any parts submitted for replacement under this warranty must be paid by the purchaser un­less such return is requested by the manufacturer.

3. Battery Warranty: On products equipped with a Battery, we will replace, without charge to you, any battery which we find
to be defective in manufacture, during the first ninety (90) days of ownership. After ninety (90) days, we will exchange the
Battery, charging you 1/12 of the price of a new Battery for each full month from the date of the original sale. Battery must
be maintained in accordance with the instructions furnished.

4. The Warranty period for any products used for rental or commercial purposes is limited to 90 days from the date of origi­nal purchase.

5. This Warranty applies only to products which have been properly assembled, adjusted, operated, and main tained in ac­ cor dance with the instructions furnished. This Warranty does not apply to any product which has been subjected to altera­tion, misuse, abuse, improper assembly or installation, delivery damage, or to normal wear of the product.

6. Exclusions: Excluded from this Warranty are belts, blades, blade adapters, normal wear, normal adjustments, stan dard
hardware and normal maintenance.

7. In the event you have a claim under this Warranty, you must return the product to an authorized service dealer.

Should you have any unanswered questions concerning this Warranty, please contact:

HOP
Outdoor Products Customer Service Dept.
9335 Harris Corners Parkway
Charlotte, NC 28269 USA

giving the model number, serial number and date of purchase of your product and the name and address of the authorized
dealer from whom it was purchased.

THIS WARRANTY DOES NOT APPLY TO INCIDENTAL OR CONSEQUENTIAL DAMAGES AND ANY IMPLIED WAR RAN­ TIES ARE LIMITED TO THE SAME TIME PERIODS STATED HEREIN FOR OUR EXPRESSED WARRANTIES. Some areas
do not allow the limitation of consequential damages or limitations of how long an implied Warranty may last, so the above
limitations or exclusions may not apply to you. This Warranty gives you specific legal rights, and you may have other rights
which vary from locale to locale.

This is a limited Warranty within the meaning of that term as defined in the Magnuson-Moss Act of 1975.

In Canada contact:
HOP

5855 Terry Fox Way
Mississauga, Ontario
L5V 3E4

28

REGLAS DE SEGURIDAD

Prácticas de Operación Seguras para las Segadoras Conducibles

PELIGRO: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE
OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.

ADVERTENCIA: Siempre desconecte el
alam bre de la bujía y póngalo donde no
pueda entrar en contacto con la bujía, para
evitar el arranque por accidente, durante la
pre pa ra ción, el transporte, el ajuste o cuan do
se hacen reparaciones.

ADVERTENCIA: No avance cuesta abajo a
punto muerto ya que podría perder el control
del tractor.

ADVERTENCIA: Remolque solamente los
accesorios recomendados y conformes a las
características indicadas por el fabricante
de su tractor. Tenga cuidado y prudencia al
utilizar el tractor. Cuando se encuentre en
un declive, oper utilizando exclusivamente la
velocidad más baja. En caso de un declive una
carga excesiva podría resultar peligrosa. Los
neumáticos pueden perder la tracción con el
suelo y hacerle perder el control de su tractor.

ADVERTENCIA

El tubo de escape del motor, algunos de sus constituy­entes y algunos componentes del vehículo contienen o
desprenden productos químicos conocidos en el Estado de
California como causa de cáncer y defectos al nacimiento
u otros daños reproductivos.

• Nunca dejar una máquina encendida sin vigilancia.
Apagar siempre las cuchillas, poner el freno de estaciona­miento, parar el motor, y quitar las llaves antes de bajar.

• Desenganche las hojas cuando no esté cortando césped.
Apague el motor y espere hasta que todas las partes se
detengan por completo antes de limpiar la máquina, retirar
la trampa para césped o destapar la canaleta de descarga.

• Hacer funcionar la máquina sólo con la luz del día o luz
artificial buena.

• No hacer funcionar la máquina estando bajo los efectos de
alcohol o droga.

• Poner atención al tráfico cuando se opera cerca de calles o
se cruzan.

• Poner la máxima atención al cargar o descargar la máquina
en una caravana o camión.

• Llevar siempre gafas de protección cuando se hace funcionar
la máquina.

• Los datos indican que los operadores a partir de los 60
años están afectados por un gran porcentaje de heridas
relativas a la conducción del cortacésped. Estos opera­dores tendrían que evaluar su habilidad de hacer funcionar
el cortacésped de modo lo bastante seguro para prote­ger a sí mismos y a otras personas de heridas graves.

• Seguir las recomendaciones del fabricante para los pesos
y contrapesos de las ruedas.

• Mantener la máquina libre de hierba, hojas u otros es­combros que pueden tocar el tubo de escape / partes del
motor calientes y quemarse. No permitir que el puente
del cortacésped cargue hojas u otros residuos que pu­eden causar acumulaciones. Limpiar toda salpicadura de
aceite o carburante antes de hacer operaciones sobre la
máquina o guardarla. Dejarla enfriar antes de guardarla.

ADVERTENCIA

Los bornes, terminales y accesorios relativos de la bat­ería contienen plomo o compuestos de plomo, productos
químicos conocidos en el Estado de California como
causa de cáncer y defectos al nacimiento u otros daños
reproductivos. Lavar las manos después de manipularlos.

I. FUNCIONAMIENTO GENERAL

• Leer, entender y seguir todas las instrucciones sobre la
máquina y en el manual antes de empezar.

• No poner las manos o los pies cerca de partes giratorias o
debajo de la máquina. Mantener siempre limpia la abertura
de descarga.

• Permitir el funcionamiento de la máquina sólo a adultos que
tengan familiaridad con las instrucciones.

• Limpiar el área de objetos como piedras, juguetes, cables,
etc. que pueden ser recogidos y disparados con las cuchillas.

• Asegurarse de que el área esté libre de otras personas antes
de ponerla en marcha. Parar la máquina si alguien entra en
el área.

• Nunca llevar pasajeros.

• No cortar marcha atrás al no ser absolutamente necesario.
Mirar siempre abajo y delante mientras se procede atrás.

• Nunca dirigir el material descargado hacia nadie. Evitar des­cargar material contra paredes u obstrucciones. El material
podría rebotar hacia el operador. Parar las cuchillas cuando
se pasan superficies de grava.

• No maneje la máquina si no tiene la trampa para césped
completa, la canaleta de descarga u otros dispositivos de
seguridad en su lugar y en funcionamiento.

• Ralentizar antes de girar.

II. FUNCIONAMIENTO EN PENDIENTES

Las pendientes son el mayor factor de accidentes relativos a la
pérdida de control y vuelco, que pueden causar severas heridas
o muerte. El funcionamiento en pendientes requiere una atención
extra. Si no es posible hacer marcha atrás en una pendiente o si
te sientes incomodo, no la cortes.

• Cortar hacia arriba y abajo de una pendiente, no de modo
horizontal.

• Poner atenciones a los hoyos, las raíces, los bultos, las piedras
u otros objetos escondidos. El terreno irregular puede volcar
la máquina. La hierba alta puede esconder obstáculos.

• Escoger una velocidad de marcha baja de modo que no sea
necesario pararse o cambiar estando en una pendiente.

• No cortar la hierba mojada. Las ruedas pueden perder
tracción. Poner siempre una marcha cuando se está en
pendientes. No poner en punto muerto e ir cuesta abajo.

• Evitar arrancar, pararse o girar en una pendiente. Si las rue­das pierden tracción, desconectar las cuchillas y proceder
despacio cuesta abajo en la pendiente.

• Mantener todo los movimientos en las pendientes lentos
y gradual. No hacer cambios repentinos de velocidad o
dirección, ya que pueden causar el escape de la máquina.

• Poner la máxima atención cuando la máquina funciona con
captadores de hierba u otros dispositivos enganchados;
pueden afectar la estabilidad de la máquina. No usar en
pendientes empinados.

• No intentar estabilizar la máquina poniendo el pie en el ter­reno.

• No cortar cerca de bajadas, cunetas y orillas. Las máquina
puede volcarse improvisamente si una rueda está en el borde
o se hunde.

29

REGLAS DE SEGURIDAD

Prácticas de Operación Seguras para las Segadoras Conducibles

III. NIÑOS

ADVERTENCIA: LOS NIÑOS PUEDEN SUFRIR DA­ÑOS CON EL USO DE ESTE EQUIPO. La Academia
Estadounidense de Pediatría (American Academy
of Pediatrics) recomienda que sólo se permita a
niños con una edad mínima de 12 años manejar
máquinas cortacésped manuales, y al menos
de 16 años para manejar tractores cortacésped.

Si el operador no pone atención a la presencia de los niños pueden
ocurrir accidentes trágicos. Los niños a menudo están atraídos
por la máquina y las actividad de cortar. No dar por hecho de que
los niños se queden adonde estaban la última vez que los vistes.

• Mantener los niños fuera del área de corte y vigilados por
un adulto responsable que no sea el operador.

• Estar alerta y apagar la máquina si un niños entra en el área.

• Antes y durante la marcha atrás, mirar adelante y abajo para
ver si hay niños pequeños.

• Nunca llevar niños, incluso si hay las cuchillas apagadas.
Podrían caer y herirse seriamente o interferir con el funciona­miento seguro de la máquina. los niños que se han llevado prec­edentemente pueden aparecer de pronto en el área de corte
por otro paseo y ser atropellados o tumbados por la máquina.

• Nunca dejar que los niños manipulen la máquina.

• Tener el máximo cuidado cuando se acerca a cantos ciegos,
arbustos, árboles u otros objetos que pueden impedir la vista
de niños.

IV. REMOLQUE

• Remolcar sólo con una máquina que tenga un gancho dis­eñado para remolcar. Enganchar el equipo o remolcar sólo
en el punto dispuesto al efecto.

• Seguir las recomendaciones del productor con respecto a los
límites del equipo por remolcar y el remolque en pendientes.

• Nunca permitir que niños u otras personas estén dentro del
equipo por remolcar.

• En pendientes, el peso del equipo remolcado puede causar
la pérdida de tracción y la pérdida de control.

• Viajar despacio y dejar más distancia para frenar.

• Si se vierte carburante sobre la ropa, cambiarse la ropa
inmediatamente.

• Nunca llenar el depósito más de lo debido. Volver a colocar
el tapón del gas y cerrar de modo firme.

OPERACIONES DE SERVICIO GENERALES

• Nunca hacer funcionar la máquina en un área cerrada.

• Mantener todas las tuercas y pernos apretados para asegu­rarse de que trabaja en condiciones seguras.

• Nunca modificar los dispositivos de seguridad. Controlar su
correcto funcionamiento regularmente.

• Mantener la máquina libre de hierba, hojas u otros re­siduos acumulados. Limpiar las salpicaduras de aceite
o carburante y quitar cualquier cosa mojada con carbu­rante. Dejar que la máquina se enfríe antes de guardarla.

• Si se golpea un objeto ajeno, hay que pararse e inspeccionar
la máquina. Reparar, si es necesario, antes de volver a poner
en marcha.

• Nunca hacer ningún ajuste o reparación con el motor en
función.

• Verifique los componentes de la trampa para césped y la
canaleta de descarga con frecuencia y sustituya con repues­tos recomendados por el fabricante cuando sea necesario.

• Las cuchillas del cortacésped son afiladas. Envolv­er la cuchilla, ponerse guantes y poner la máxima
atención cuando se hacen operaciones en ellas.

• Controlar el funcionamiento del freno frecuentemente. Ajustar
y hacer las operaciones de mantenimiento cuando eso sea
necesario.

• Mantener y sustituir las etiquetas de seguridad e instrucción,
cuando sea necesario.

• Asegurarse de que el área esté libre de otras personas antes
de ponerla en marcha. para la máquina si alguien entra en
el área.

• Nunca llevar pasajeros.

V. SERVICIO

MANIPULACIÓN SEGURA DE LA GASOLINA

Para evitar heridas personales o daños a las cosas, poner el
máximo cuidado a la hora de manipular la gasolina. La gasolina
es extremamente inflamable y los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y otras fuentes
de ignición.

• Usar sólo contenedores para gasolina aprobados.

• Nunca quitar el tapón de la gasolina o añadir carburante
con el motor en marcha. dejar enfriar el motor antes del
abastecimiento de la gasolina.

• Nunca abastecer la máquina al interior de un local.

• Nunca guardar la máquina o el contenedor del carbu­rante donde haya una llama abierta, chispas o una luz
piloto como un calentador de agua u otros dispositivos.

• Nunca llenar los contenedores al interior de un vehículo o en
una caravana o camión recubiertos con un forro de plástico.
Colocar siempre los contenedores en el terreno lejos del
vehículo cuando se está llenando.

• Quitar el equipo de gas del camión o caravana y abastecerlo
en el terreno. Si no es posible, abastecer dicho equipo con un
contenedor portátil, más bien que de un surtidor de gasolina.

• Mantener la boquilla a contacto del borde del depósito de
carburante o la abertura del contenedor durante toda la
operación de abastecimiento. No utilizar un dispositivo con
boquilla cerrada-abierta.

• No cortar marcha atrás al no ser absolutamente necesario.
Mirar siempre abajo y delante mientras se procede atrás.

• Nunca llevar niños, incluso si hay las cuchillas apagadas.
Podrían caer y herirse seriamente o interferir con el funcio­namiento seguro de la máquina. los niños que se han llevado
precedentemente pueden aparecer de pronto en el área de
corte por otro paseo y ser atropellados o tumbados por la
máquina.

• Mantener los niños fuera del área de corte y vigilados por
un adulto responsable que no sea el operador.

• Estar alerta y apagar la máquina si un niños entra en el área.

• Antes y durante la marcha atrás, mirar adelante y abajo para
ver si hay niños pequeños.

• Cortar hacia arriba y abajo de una pendiente (15° Máx), no
de modo horizontal.

• Escoger una velocidad de marcha baja de modo que no sea
necesario pararse o cambiar estando en una pendiente.

• Evitar arrancar, pararse o girar en una pendiente. Si las rue­das pierden tracción, desconectar las cuchillas y proceder
despacio cuesta abajo en la pendiente.

• Si la máquina se para mientras va cuesta arriba, desconectar
las cuchillas, poner la marcha atrás y ir hacia atrás despacio.

• No girar estando en pendientes si no es necesario, y luego
girar despacio y gradualmente cuesta abajo, si es posible.

• Al cargar o descargar la máquina, no sobrepase el ángulo
máximo recomendado de 15°.

30

ESPECIFICACIONES DEL PRODUCTO

Capacidad y Tipo
de gasolina:

Tipo de Aceite:
(API: SG-SL)

Capacidad de
Aceite:

Bujía: Champion QC12YC

Sistema de Carga:

Batería: Amp/Hr:

Torsión del Perno de
la Cuchilla:

3.0 Galones (11.35 L)
Regular Sin Plomo

SAE 30 (Sobre 32°F/0°C)
SAE 5W30 (Debajo 32°F/0°C)

Con filtro:
Sin filtro:

64 oz. (1.96 L)
60 oz. (1.77 L)

Abertura: .040"(1,02 mm)
3 Amps Bateria

5 Amps Luces

28
Min. CCA:
Case Size:

230

U1R

45-55 FT. LBS. (62-75 Nm)

FELICITACIONES por la compra de su tractor. Ha sido diseñado,
planificado y fabricado para darle la mejor confiabilidad y el mejor
rendimiento posible.

En el caso de que se encuentre con cualquier problema que no
pueda solucionar fácilmente, haga el favor de ponerse en con­tacto con un centro de servicio o con un otro centro de servicio
cualificado. Cuenta con técnicos bien capacitados y com pe ten­tes y con las herramientas adecuadas para darle servicio o para
reparar este tractor.

Haga el favor de leer y de guardar este man u al. Estas instrucciones
le permitirán montar y mantener su unidad en forma ade cua da.
Siempre observe las “REGLAS DE SEGURIDAD.”

RESPONSABILIDADES DEL CLIENTE

• Lea y observe las reglas de seguridad.

• Siga un programa regular de mantenimiento, cuidado y uso
de su tractor.

• Siga las instrucciones descritas en las secciones “Manten­imiento” y “Almacenamiento” de este manual.

• Utilice prendas de seguridad adecuadas al manejar la
máquina, incluidos (como mínimo) calzado de seguridad,
gafas protectoras y protección auditiva. No utilice pantalones
cortos y/o calzado abierto cuando corte la hierba.

• Informe siempre a alguien de que se dispone a cortar la
hierba en el exterior.

ADVERTENCIA: Este tractor viene equipado con un motor
de combustión interna y no se debe usar sobre, o cerca, de un
terreno no desarrollado cubierto de bosques, de arbustos o de
césped, o menos que el sistema de escape del motor venga
equipado con un amor ti gua dor de chispas que cumpla con las
leyes locales o estatales (si existen). Si se usa un amortiguador
de chispas, el operador debe mantenerlo en condiciones de
trabajo eficientes.

En el estado de California, la ley exige lo an te ri or (Sección 4442
del “California Public Re sourc es Code”). Otros estados pueden
contar con otras leyes parecidas. Las leyes federales se aplican
en la tierras federales.

Su centro de Servicio más cer ca no tiene disponible amor ti gua­do res de chispas para el si len cia dor.

TABLA DE MATERIAS

REGLAS DE SEGURIDAD .....................................29-30

ESPECIFICACIONES DEL PRODUCTO........................31

RESPONSABILIDADES DEL CLIENTE.........................31

MONTAJE ...............................................................32-33

OPERACIÓN ...........................................................34-40

PROGRAMA DE MANTENIMIENTO ............................41

MANTENIMIENTO ..................................................41-44

SERVICIO Y AJUSTES ..........................................45-50

ALMACENAMIENTO ...................................................51

IDENTIFICACIÓN DE PROBLEMAS......................52-53

GARANTÍA....................................................................55

31

PEDAZOS PARA LA MONTAJE

Llaves

Llaves

(1) Tubo de desagüe

(1) Accesorio del conexión

Hoja de pendiente

MONTAJE

Su tractor nuevo ha sido montado en la fábrica con la excepción de aquellas partes que no se han montado por razones de envío.

HERRAMIENTAS NECESARIAS PARA EL
MONTAJE

Un juego de llaves de tubo facilitará el montaje. A continuación
se enumeran los tamaños de las llaves estándar.

(2) Llaves de 7/16" Cuchillo para todo uso
(1) Llaves de 1/2" Medidor de presión de las llantas
Pinzas
Cuando en este manual se mencionan los términos “mano de re cha”

o “mano izquierda” se refiere a cuando usted se encuentra en la
posición de operación (sentado/a detrás del volante de dirección).

ETIQUETA

PARA REMOVER EL TRACTOR DE LA
CAJA DE CARTÓN

DESEMPAQUE LA CAJA DE CARTÓN

• Remueva todas las partes sueltas que estén accesibles, y
las cajas de partes, de la caja de cartón grande.

• Remover los paneles de cierre y aplanar los paneles laterales.

• Revise si hay partes sueltas adicionales o cartón y re mué­va las.

ANTES DE REMOVER EL TRACTOR DE
LA CORREDERA

VERIFIQUE LA BATERÍA (Vea Fig. 1)

• Levante del capota a la posición levantada.

AVISO: Si esta batería esta utilizada después del mes y año
indicado sobre la etiqueta (la etiqueta que se encuentra entre
los terminales), cargue la batería por un mínimo de una hora a
6-10 amps. (Vea “BATERÍA” en la sección de Mantenimento de
este manual.)

• Para instale la batería, y cable de la batería, realice el pro­cedimiento descrito en “REEMPLAZAR LA BATERÍA” del
capítulo de Servicio y Ajustes de este manual.

Fig. 1

PARA AJUSTAR EL ASIENTO (Vea Fig. 2)

1. Siéntese sobre el asiento.

2. Levante la palanca del ajuste (A) hacia arriba y mueva el
asiento hasta que alcance una posición cómoda que le
permita presionar completamente sobre el pedal del freno.

3. Desconecte la palanca para trabar el asiento en la posición.

A

Fig. 2

32

MONTAJE

AVISO: Ahora puede rodar su tractor fuera de la corredera. Siga

las siguientes instrucciones para remover el tractor de la corredera.

ADVERTENCIA: Antes de empezar, leer, entender y seguir

todas las instrucciones presentes en la sección Operaciones
de este manual. Asegurarse que el tractor esté en un área bien
ventilada. Asegurarse que la zona delante del tractor esté libre
de otras personas y objetos.

PARA HACER RODAR EL TRACTOR FUERA
DE LA CORREDERA (VEA LA SECCIÓN DE

LA OPERACIÓN PARA LA LOCALIDAD Y LA
FUNCIÓN DE LOS CONTROLES)

• Levante la palanca de levantamiento del accesorio a su
posición más alta.

• Suelte el freno de estacionamiento presionando el pedal del
embrague/freno.

• Ponga el control de la rueda libre en la posición de giro libre
para desenganchar la transmisión. (Vea “PARA TRANS­POR TAR” en la sección de Operación de este ma nual).

• Haga rodar el tractor hacia delante fuera de la corredera.

• Remueva las bandas que sujetan la protección contra la
descarga en contra del tractor.

Continuar con las siguientes instrucciones.

REVISIÓN DE LA PRESIÓN DE LAS LLANTAS

Las llantas en su unidad fueron infladas demasiado en la fábrica
por razones de envío. La presión de las llantas correctas es im­portante para obtener el mejor rendimiento en el corte.

• Reduzca la presión de los neumáticos a la PSI que se indica

en estos.

REVISIÓN DE LA NIVELACIÓN DEL CON­JUNTO

Para obtener los mejores resultados en el corte, la caja de la
segadora tiene que estar nivelada en la forma adecuada. Vea
“PARA NIVELAR LA CAJA” en la sección de Servicio y Ajustes
de este manual.

REVISIÓN DE LA POSICIÓN ADECUADA DE
TO DAS LAS CORREAS

Vea las figuras que aparecen para cambiar las correas de impul­sión de la cuchilla de la segadora y de movimiento en la sección
de Servicio y Ajustes de este manual. Verifique que las correas
sigan su paso correcto.

✓LISTA DE REVISIÓN

ANTES DE OPERAR Y DE DISFRUTAR DE SU TRACTOR
NUEVO, LE DESEAMOS QUE RECIBA EL MEJOR
RENDIMIENTO Y LA MAYOR SATISFACCION DE ESTE
PRODUCTO DE CALIDAD.

HAGA EL FAVOR DE REVISAR LA LISTA A CONTINUACION:

✓ Se han completado todas las instrucciones de montaje.
✓ No quedan partes sueltas en la caja de cartón.
✓ La batería está preparada y cargada en for ma adecuada.
✓ El asiento ha sido ajustado en forma cómoda y apretado en

forma segura.

✓ Todas las llantas han sido infladas en forma adecuada.

(Para fines de envío, las llantas se inflaron demasiado en
la fábrica.)

✓ Asegúrese que el conjunto segador esté nivelado en forma

adecuada, de lado a lado y desde adelante hacia atrás, para
obtener los mejores resultados en el corte. (Las llantas tienen
que estar infladas en forma adecuada para la nivelación.)

✓ Revise las correas de impulsión y de la segadora. Asegúrese

que recorran el paso adecuado alrededor de las poleas y
dentro de todos los fijadores de las correas.

✓ Revise el alambrado. Fíjese que todas las conexiones todavía

estén seguras y que los alambres estén sujetos en forma
adecuada.

✓ Antes de conducir el tractor, asegúrese que el control de

rueda libre este en la posición de “transmisión enganchada”
(Vea “PARA TRANSPORTAR” en la sección de la Operación
de este manual).

AL MISMO TIEMPO QUE APRENDE A COMO USAR SU
TRACTOR, PRESTE ATENCIÓN EXTRA A LOS PUNTOS DE
IMPORTANCIA QUE SE PRESENTAN A CONTINUACIÓN:

✓ El aceite del motor tiene que llegar al nivel adecuado.
✓ El estanque de combustible tiene que estar lleno con gasolina

sin plomo regular, nueva y limpia.

✓ Familiarícese con todos los controles – su ubicación y su

función. Opérelos antes de hacer arrancar el motor.

✓ Asegúrese que el sistema de frenos esté en una condición

de operación segura.

✓ Asegurarse de que el Sistema de Presencia del Operador

y el Sistema de Funcionamiento Atrás (ROS) funcionan de
modo adecuado. (Ver las Secciones de Funcionamiento y
Mantenimiento en este manual.)

REVISIÓN DEL SISTEMA DE FRENOS

Una vez que usted haya aprendido a manejar su tractor, verifique
que el freno funcione correctamente. Ver “PARA VERIFICAR SI
FUNCIONA BIEN EL FRENO” en el capítulo de servicio y ajustes
de este manual.

33

OPERACIÓN

Estos símbolos pueden aparecer sobre su tractor o en la literatura proporcionada con el producto. Aprenda y comprenda sus sig­nificados.

MARCHA ATRÁS

MOTOR

APAGADO

ENSENDIDAS

ACCESORIO DEL

EMBRAGUE

ENGANCHADO

(Solamente para los
modelos automatico)

FUNCIONAMIENTO

LUCES

RUEDA LIBRE

NEUTRO

SISTEMA

ATRÁS (ROS)

COMBUSTIBLE

ACCESORIO DEL

EMBRAGUE

DESENGANCHADO

ALTO

MOTOR

ENCENDIDO

BATERÍA

BAJO

MOTOR

EN MARCHA

MARCHA

PEDAL DE FRENO /

DE EMBRAGUE

ATRÁS

ESTRANGU-

LACIÓN

ESTACIONAMIENTO

HACIA ADELANTE

PELIGRO indica un peligro que, si no se evita,
provoca muerte o lesiones graves.

ADVERTENCIA indica un peligro que, si no se evita,
puede provocar muerte o lesiones graves.

PRECAUCIÓN indica un peligro que, si no se evita,
puede provocar lesiones ligeras o moderadas.

RÁPIDO

P

FRENO DE

MARCHA

MANTENGA EL

MANTENGA EL

AREA DESPEJADA

AREA DESPEJADA

(Vea la sección de las reglas de seguridad)

LENTO

FRENO DE

ESTACIONAMIENTO

CERRADO

ALTURA DE LA

SEGADORA

IGNICIÓN

ABIERTA

LEVANTAMIENTO

DE LA SEGADORA

15

PELIGROS DE

PENDIENTES

15

PELIGRO, GUARDE LAS

MANOS Y LOS PIES LEJOS

No seguir las siguientes instrucciones
puede provocar heridas o muerte. Los
símbolos de aviso de seguridadse utilizan
para identificar informaciones de seguridad
relativas a peligros que puedenprovocar la
muerte, heridas graves y/o daños a la
máquina.

PRECAUCIÓN cuando se utiliza sin el símbolo de aviso,
indica una situación que puede provocar daños al

tractor y/o al motor.

SUPERFICIES CALIENTES indica un peligro que,
si no se evita, puede provocar la muerte, lesiones
graves y/o danos a la máquina.

FUEGO indica un peligro que, si no se evita, puede
provocar la muerte, lesiones graves y/o danos
a la máquina.

34

OPERACIÓN

FAMILIARICESE CON SU TRACTOR
LEA ESTE MANUAL DE OPERARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU TRACTOR

Compare las ilustraciones con su tractor para familiarizarse con las ubicaciones de los diversos controles y ajustes. Guarde este
manual para referencia en el futuro.

M

P

D

H

G

B

E

F

A

C

J

K

L

Nuestros tractores cumplen con los estándares de seguridad del American National Standard Institute.

(A) PALANCA DEL LEVANTAMIENTO DEL ACCESORIO - Se
usa para levantar, bajar y ajustar el conjunto segador o los demás
ac ce so rios montados en su tractor.

(B) PEDAL DEL EMBRAGUE/FRENO - Se usa para desem­bragar y frenar el tractor y para hacer arrancar el motor.

(C) PALANCA DEL FRENO DE ESTACIONAMIENTO - Ase gu ra
el pedal del embrague/freno en la posición del freno.

(D) CONTROL DE ACELERACIÓN/ESTRANGULACIÓN - Se
usa para hacer arrancar y controlar la velocidad del mo tor.

(E) PALANCA DEL EMBRAGUE DEL ACCESORIO - Se usa
para enganchar las cuchillas segadoras, o los demás ac ce so rios
montados en su tractor.

(F) INTERRUPTOR DE IGNICIÓN - Se usa para hacer arrancar
o hacer parar el motor.

(G) SISTEMA DE FUNCIONAMIENTO HACIA ATRÁS (ROS)
EN POSICIÓN “ON” - Permite la operación del conjunto segador

o otro accesorio accionado mientras que en revés.

Fig. 3

(H) INTERRUPTOR DE LA LUZ - Enciende y apaga las luces

de lan te ras.
(J) PALANCA DE MANDO CRUCERO - Se utiliza para fijar el

movimiento hacia adelante del tractor a la velocidad deseada sin
apretar el pedal de marcha atrás.

(K) PEDAL DE MARCHA ADELANTE - Se utiliza para el mov­imiento del tractor hacia adelante.

(L) PEDAL DE MARCHA ATRÁS - Se utiliza para el movimiento
del tractor hacia atrás.

(M) CONTROL DE RUEDA LIBRE - Desengancha la trans-misión
para empujar o arrastrar.

(P) DISPOSITIVO DE AVISO DE SERVICIO/CRONÓMETRO

- Indica cuándo hay que hacerles el servicio al motor y a la
cortadora.

35

OPERACIÓN

La operación de cualquier tractor puede hacer que salten objetos extraños dentro de sus ojos, lo
que puede producir daños graves en éstos. Siempre use anteojos de seguridad o pro tec cio nes para
los ojos mientras opere su tractor o cuando haga ajustes o reparaciones. Recomendamos gafas de
seguridad o una máscara de visión amplia de seguridad usada sobre las gafas.

COMO USAR SU TRACTOR

PARA AJUSTAR EL FRENO DE ES TA CIO NA­MIEN TO (Vea Fig. 4)

Su tractor viene equipado con un interruptor sen sor que
exige la presencia del operador. Cuando el motor está fun­cionando, si el operador trata de bajarse del asiento sin prim­ero aplicar el freno de estacionamiento, se apagará el motor.

• Presione el pedal (C) del freno/embrague completamente y
sostengalo.

• Jale hacia arriba la palanca del freno de mano (C) y man­téngala en esa posición; suelte gradualmente el pedal del
embrague/freno (B), y luego suelte la palanca del freno de
mano. El pedal tiene que quedar en la posición de freno.
Asegúrese que el freno de estacionamiento va a sujetar el
tractor en forma segura.

C

B

Fig. 4

PARADA (Vea Fig. 5)

CUCHILLAS DE LA SEGADORA -

• Mueva el control del embrague del accesorio a la posición
"DESENGANCHADO" (

).

MOTOR -

• Mueva el control de aceleración (D) a la posición lenta.
NOTA: No mover el control de aceleración a la posición lenta y

permitir que el motor esté inactivo antes de parar puede causar
que el motor tenga un "pistoneo".

• Gire la llave de ignición (F) a la posición de apagado “STOP”
y remueva la llave al abandonar el tractor para evitar el uso
no autorizado.

• Nunca use la estrangulación para parar el motor.

IMPORTANTE: DEJANDO EL INTERRUPTOR DE LA IGNICIÓN EN
CUALQUIER POSICIÓN OTRA QUE “STOP” CAUSAR I QUE LA BATERÍA

SE DESCARGUE (MUERTA).

NOTA: Bajo ciertas condiciones, cuando el trac tor está parado
con el motor andando en vacío, los gases de escape del mo­tor caliente pueden hacer que el césped se ponga “café.” Para
eliminar esta posibilidad, siempre pare el motor cuando pare el
tractor en áreas con césped.

PRECAUCIÓN: Siempre pare el tractor
completamente, según se ha descrito ante­riormente, antes de abandonar la posición
del operador.

PARA USAR EL CONTROL DE LA ACELERACIÓN
(D) (VEA FIG. 6)

Siempre opere el motor a una aceleración completa.

• Si el motor funciona a una velocidad inferior a la máxima
(rápida), su rendimiento disminuye.

• El rendimiento óptimo se obtiene a la velocidad máxima
(rápida).

( ) PALANCA DEL

EMBRAGUE DEL
ACCESORIO

“DESENGANCHADO”

( ) PALANCA DEL

EMBRAGUE DEL
ACCESORIO
“ENGANCHAR”

Fig. 5

IMPULSIÓN DE RECORRIDO -

• Para parar el mecanismo impulsor, presione el pedal del
freno/embrague completamente.

IMPORTANTE: LOS PEDALES DE MARCHA ADELANTE Y
ATRÁS VUELVEN A LA POSICIÓN NEUTRA CUANDO NO
ESTÁN APRETADOS.

D

F

Fig. 6

MOVERSE HACIA ADELANTE Y HACIA ATRÁS
(Vea Fig. 7)

La dirección y la velocidad de movimientos están controlados
por los pedales de marcha adelante y atrás.

• Poner en marcha el tractor y quitar el freno de mano.

• Apretar lentamente el pedal marcha adelante (K) y atrás (L)
para iniciar el movimiento. Más se aprieta el pedal y mayor
es la velocidad.

36

OPERACIÓN

UTILIZAR EL MANDO CRUCERO (Vea Fig. 7)

El mando crucero se puede utilizar sólo durante la marcha hacia
adelante.

K

J

L

Fig. 7

CARACTERÍSTICAS TÉCNICAS
El control de velocidad crucero sólo debe usarse mientras el

tractor esté en labores de siega o transportación, moviéndose
sobre superficies que estén relativamente planas y rectas.

Otras condiciones de trabajo, como la poda, que requiere ve­locidades bajas, podrían desengranar el control de velocidad
crucero. No emplee el control de velocidad crucero mientras
el tractor se desplaza por elevaciones, terrenos escarpa­dos o mientras el tractor esté en labores de poda o virando.

• Con el pedal (K) de marcha adelante apretado a la veloci­dad deseada, mover la palanca de mando de crucero hacia
adelante hasta la posición “SET” y mantenerla mientras se
levanta el pie del pedal, luego soltar la palanca (J) de mando
de crucero.

• Para desconectar el control de crucero, tire la palanca hacia
atrás a la posición "OFF", o empuje completamente el pedal
del freno.

• El césped promedio debe cortarse aproximadamente a
2-1/2 pulgadas durante la temporada fría y sobre 3 pulgadas
durante los meses calurosos. Para obtener un césped más
saludable y de mejor apariencia, siegue a menudo y después
de un crecimiento moderado.

• Para obtener el mejor rendimiento de corte, el césped que
tiene más de 6 pulgadas de altura debe segarse dos veces.
Haga el prim er corte relativamente alto; el segundo a la altura
deseada.

PARA AJUSTAR LAS RUEDAS
CALIBRADORAS (Vea Fig. 9)

Las ruedas calibradoras están bien ajustadas cuando se en­cuentran un poco a distancia del terreno al mismo tiempo que la
segadora esté a la altura de corte deseada. Entonces las ruedas
calibradoras mantienen el conjunto segador en posición para
prevenir el corte raspeo en casi todos los terrenos.

AVISO: Ajuste las ruedas calibradoras con el trac tor en una
superficie ni ve la da plana.

1. Ajuste la segadora a la altura de corte deseada con la manilla
de ajuste de altura (Vea “PARA AJUSTAR LA ALTURA DE
CORTE DE LA SEGADORA” en la sección de Operación de
este manual).

2. Con la segadora a la altura deseada para la posición de corte,
se tienen que montar las ruedas calibradoras de modo que
queden un poco sobre el suelo. Instale las ruedas calibra­doras en el agujero adecuado como indicados. Apriete con
seguridad.

3. Repita el procedimiento para el lado opuesto instalando la
rueda calibradora en el mismo agujero de ajuste.

PARA AJUSTAR LA ALTURA DE CORTE DE LA
SEGADORA (Vea Fig. 7)

La posición de la palanca elevadora (A) determina a qué altura
se cortará el césped.

A

Fig. 8

• Coloque la palanca elevadora en la ranura de la altura de­seada.

La gama de la altura de corte es de aproximadamente 1 a 4
pulgadas. Las alturas se miden desde el suelo a la punta de la
cuchilla cuando el motor no está funcionando. Estas alturas son
aproximadas y pueden variar dependiendo de las con di cio nes
del suelo, de la altura del césped y del tipo del césped que se
está segando.

Fig. 9

PARA OPERAR LA SEGADORA

Su tractor viene equipada con un interruptor sen sor que ex­ige la presencia del operador. Si el motor está funcionando
y el em bra gue del accesorio está enganchado y el operador
trata de bajarse del asiento, se apagará el motor. Tiene que
mantenerse sentado completa y centralmente en el asiento
para impedir que el motor vacile o se apague cuando se
opere su equipo en terreno disparejo, áspero o en cerros.

• Elija a qué altura cortará el césped (Vea " PARA AJUS-TAR
LA ALTURA DE CORTE DE LA SEGADORA").

• Haga arrancar las cuchillas de la segadora enganchando el
control del embrague del accesorio.

37

OPERACIÓN

PARA PARAR LAS CUCHILLAS DE LA
SEGADORA -

• Desenganche el control del embrague del accesorio.

PRECAUCIÓN: No opere la segadora sin,
ya sea, el recogedor de césped completo
en las segadoras así equipadas o con la
pro tec ción contra la descarga (S) en su
lugar. (Vea Fig. 10)

S

Fig. 10

FUNCIONAMIENTO ATRÁS (ROS) (Vea Fig. 11)

Tu tractor está equipado con el Sistema de Funcionamiento Atrás
(ROS). Cualquier tentativa del operador de viajar marcha atrás
con el embrague puesto apagará el motor a menos que la llave
de ignición se ponga en la posición de “ON” del ROS

ATENCIÓN: Ir marcha atrás con el embrague puesto para

cortar, no es recomendable. Poniendo el ROS en posición “ON”,
para permitir el funcionamiento atrás con el embrague puesto, se
tiene que hacer sólo cuando el operador lo considera necesario
para reposicionar la máquina con el dispositivo embragado. No
siegue en revés a menos que sea absolutamente necesario.

USAR EL SISTEMA DE FUNCIONAMIENTO ATRÁS (ROS) ­Utilice el tractor solamente si está seguro de que no ingresarán

niños ni otras personas o animales al área donde se va a cortar
el césped.

• Presionar el pedal freno hasta el fondo.

• Con el motor en marcha, girar la llave del interruptor de la
ignición en el sentido inverso al de las agujas del reloj hasta
la posición “ON”.

• Mire hacia abajo y hacia atrás no sólo antes de ir marcha
atrás, sino mientras esté yendo marcha atrás.

• Presione lentamente el pedal reverso de la impulsión para
comenzar el movimiento.

• Cuando el uso del ROS es más necesario, dé vuelta a la
llave de ignición en el sentido de las agujas del reloj hasta
la posición “ON”.

.

PARA OPERAR EN CERROS

ADVERTENCIA: No maneje hacia arriba
o hacia abajo en cerros con pendientes
su pe rio res a 15° y no maneje atraves­ando nin gu na pendiente. Utilice la guía
de la pendiente proporcionada en la
parte posteriora de este manual.

• Escoja la velocidad más lenta antes de arrancar hacia arriba
o hacia abajo en cerros.

• Evite parar o cambiar la velocidad en cerros.

• Si es absolutamente necesario el parar, empuje el pedal de
freno rápidamente a la posición de freno y en gan che el freno
de estacionamiento.

• Para volver a empezar con el movimiento, suelte len ta­men te, el freno de estacionamiento y el pedal de freno.

• Apretar despacio el pedal apropiado hasta la posición más
lenta.

• Gire siempre lentamente.

PARA TRANSPORTAR (Vea Fig. 12)

Cuando empuje o arrastre su tractor asegúrese de desenganchar
la transmisión poniendo el control de la rueda libre en la posición
de marcha de rueda libre. El control de marcha de rueda libre
esta situado en la barra de tracción trasera del tractor.

• Levante la palanca de levantamiento del accesorio a su
posición más alta.

• Retire el control de la rueda libre hasta que la varilla del
control se bloquee en posición extendida.

• No empuje o arrastre el tractor a más de dos (2) MPH.

• Para volver a accionar la transmisión, invierta este pro ce di­mien to.

TRANSMISIÓN ENGANCHADA

TRANSMISIÓN DESENGANCHADA

Fig. 12

AVISO: El control de la rueda libre se desactivará automática-

mente al presionar el pedal del freno/embrague.
AVISO: Para proteger el capota contra el daño cuando transporte

su tractor en un camión o remolcador, asegúrese que el capota
esté cerrado y asegurado al tractor. Use los medios apro pia dos
para amarrar el capota al tractor (cuerdas, cordeles, etc.)

POSICIÓN
ROS “ON”

8

2

8

2

0

MOTOR EN POSICIÓN “ON”
(OPERACIÓN NORMAL)

Fig. 11

REMOLQUE DE CARRETILLAS O OTROS
ACCESORIOS

Remolque solamente los accesorios recomendados y especifica­dos por el fabricante del tractor. Use sentido común cuado este
remolcando. Las cargas pesadas, cuando este yendo sobre una
pendiente, son peligrosas, las llantas pueden perder su tracción
con el terreno y pueden ocasionar que pierda el control de su
tractor.

38

OPERACIÓN

MECANISMO DE AVISO DE SERVICIO / CRONÓ­METRO

El recordatorio de servicio muestra el número total de horas de
funcionamiento del motor e indica el momento en que el motor o
la cortadora de césped necesita mantenimiento. Después de cada
50 horas de funcionamiento, el icono de lata de aceite permanece
encendido durante 2 horas o hasta que se realiza el restableci­miento manual. Para restablecer la pantalla manualmente, gire
el interruptor de arranque a la posición de encendido y después
a la de apagado cinco veces (1 segundo encendido, 1 segundo
apagado). Para el mantenimiento del motor y de la cortadora
de césped, consulte la sección Mantenimiento de este manual.

NOTA: El recordatorio de servicio se activa cuando la llave de
contacto está en cualquier posición que no sea “STOP”. Para
una lectura precisa, la llave debe permanecer en la posición
“STOP” cuando el motor no está en marcha.

ANTES DE HACER ARRANCAR EL
MO TOR

REVISE EL NIVEL DE ACEITE DEL MOTOR

El motor en su tractor ha sido enviado desde la fábrica lleno con
aceite de calidad para verano.

• Revise el aceite del motor con el tractor en terreno nivelado.

• Remueva la tapa/varilla indicadora de nivel de relleno del
aceite y límpielas, vuelva a insertar la varilla indicadora de
nivel y atornille la tapa hasta que quede apretada, espere
por unos cuantos segundos, remuévala y lea el nivel del
aceite. Si es necesario, agregue aceite hasta que se haya
al can za do la marca lleno (FULL) en la varilla indicadora de
nivel. No lo llene demasiado.

• Para la operación en clima frío, debe cambiar el aceite para
poder arrancar más fácilmente (Vea “Tabla de Viscosidad Del
Aceite” en la sección de Mantenimento de este manual).

• Para cambiar el aceite del motor, vea la sección de Manteni­mento en este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible. Llene hasta la parte in­ferior del cuello de relleno del estanque de gasolina. No lo
llene demasiado. Use gasolina regular, sin plomo, nueva y
limpia con el mínimo de 87 octanos. (El uso de gasolina con
plomo aumentará los depósitos de óxido de plomo y carbono
y se reducirá la duración de la válvula). No mezcle el aceite
con la gasolina. Para asegurar que la gasolina utilizada sea
fresca compre estanques los cuales puedan ser utilizados
durante los primeros 30 días.

PRECAUCIÓN: Limpie el aceite o el
combustible derramado. No al ma ce ne,
derrame o use gasolina cerca de una
llama expuesta.

IMPORTANTE: CUANDO SE OPERE EN TEMPERATURAS

POR DEBAJO DE 32°F (0°C) USE GASOLINA DE INVIERNO
LIMPIA Y NUEVA PARA AUEDAR A ASEGURAR UN BUEN
ARRANQUE EN CLIMA FRÍO.

PRECAUCIÓN: Com bus ti bles mezclados con
alcohol (conocidos como gasohol, o el uso de
etanol o metanol) pueden atraer la humedad,
la que con duce a la separación y formación de
ácidos durante el almacenamiento. La gasolina
acídica puede dañar el sistema del com bus ti ble
de un motor durante el almacenamiento. Para
evitar los problemas con el motor, se debe vaciar
el sistema de combustible antes de guardarlo por
un período de 30 días o más. Vacíe el estanque
de combustible, haga arrancar el motor y hágalo
funcionar hasta que las líneas del com bus ti ble y el
carburador queden vacíos. La próxima tempora­da use com bus ti ble nuevo. Vea las Ins truc cio nes
para el Almacenamiento para más información.
Nunca use productos de limpieza para el motor o
para el carburador en el estanque del com bus ti ble
pues se pueden producir daños per ma nen tes.

PARA HACER ARRANCAR EL MOTOR (Vea Fig. 3)

Al hacer arrancar el motor por la primera vez o si se ha acabado
el combustible del motor, se necesitará tiempo para el arranque
extra para mover el combustible desde el estanque hasta el motor.

• Asegúrese que el control de rueda libre este en la posición
enganchada.

• Siéntase en el sillón en la posición de operación, suelte el
pedal del freno y ponga el freno de estacionamiento.

• Mueva el embrague del accesorio a la posición
desenganchado disengaged.

• Mueva la palanca de control de la aceleración a la posición
de estrangulación.

AVISO: Antes de arrancar, lea las instrucciones siguientes para
el arran que en clima frío y templado.

• Inserte la llave en la ignición y gire la llave en el sentido que
giran las manillas del reloj a la posición de arranque start, y
suelte la llave tan pronto como arranque el motor. No haga
funcionar el arrancador continuamente por más de quince
segundos por minuto. Si el motor no arranca después de
varios intentarlos, mueva el control de la ace le ra ción a la
posición de rápido, espere unos cuantos minutos y trate de
nuevo. Si el mo tor sigue sin funcionar, mueva el control de
la aceleración a la posición de es tran gu la ción y intente de
nuevo.

ARRANQUE CON TIEMPO TEMPLADO (50°F/10°C y más)

• Cuando arranque el motor, mueva el control de la ace le ra­ción a la posición de rápido.

• Los accesorios y el embrague ahora pueden ser utilizados.
Si el motor no acepta esta carga, vuelva a arrancar
el motor para permitirle que se caliente por un minuto
utilizando el estrangulador como describido arriba.

ARRANQUE CON TIEMPO FRÍO (50°F/10°C y menos)

• Al hacer arrancar el motor, mantenga el control de la
aceleración a la posición de estrangulación hasta que el
motor se caliente y empieze funcionar mal. Una vez que
empieze a funcionar mal, mueva inmediatamente el control
de la aceleración a la posición rápida. El calentamiento del
motor puede tomar a partir de varios segundos a varios
minutos (cuanto más fría es la temperatura, más largo es el
calentamiento).

39

OPERACIÓN

CALENTAMIENTO PARA LA TRANSMISION AUTOMATICA
Antes de conducir la unidad en un tiempo frío, la transmisión debe

ser calentada como las instrucciones siguientes:

• Asegúrese que el tractor este situado en una superficie
nivelada.

• Alivie el freno de estacionamiento y deje que el freno
vuelva a la posición de operación.

• Permita que la transmisión se caliente du rante un minuto.
Esto puede ser echo du rante el tiempo de calentamiento
del motor.

• Los accesorios pueden ser utilizados du rante el periodo del
recalentamiento del mo tor después que la transmisión halla
sido calentada.

AVISO: Si se encuentra a mucha altura (sobre 3000 pies) o en
clima frío (por debajo de 32°F [0°C]), la mezcla del combustible
del carburador debe ser ajustada para el mejor rendimiento
del motor. (Vea “PARA AJUSTAR EL CARBURADOR” en la
sección de Servicio y Ajustes de este manual).

CONSEJOS PARA SEGAR

• No se pueden usar las cadenas para las llantas cuando la
caja de la segadora está adjunta al tractor.

• La segadora debe estar nivelada en forma adecuada para
obtener el mejor rendimiento al segar. Vea “PARA NIVELAR
LA CAJA DE LA SEGADORA” en la sección de Servicio y
Ajustes de este manual.

• El lado izquierdo de la segadora se debe usar para recorte.

• Maneje de modo que los recortes se descarguen en el
área que ya ha sido cortada. Mantenga el área de corte
a la derecha del tractor. Esto producirá una distribución
más pareja de los recortes y un corte más uniforme.

• Al segar las área grandes, empiece girando a la derecha
de modo que los recortes se descarguen, alejándose de los
arbustos, cercos, entradas de automóviles, etc. Después de
una o dos vueltas, siegue en la dirección opuesta, haciendo
virajes a la izquierda, hasta que termine (Vea Fig 13).

• Si el césped está demasiado alto, se debe segar dos
veces para reducir la carga y los posibles peligros de
incendio debido a los recortes secos. Haga el primer
corte re la ti va men te alto; el segundo a la altura deseada.

• No siegue el césped cuando está mojado. El césped
mojado taponará la segadora y dejará montones indese­ables. Per mi ta que se seque el césped antes de segarlo.

• Siempre opere el motor con una aceleración completa cuan do
siegue para asegurarse de conseguir un mejor ren di mien­to y una descarga apropiada de los materiales. Regule la
velocidad de recorrido seleccionando un cambio lo su fi cien­te men te bajo para obtener un rendimiento de corte de parte
de su segadora y también la calidad del corte deseada.

• Cuando opere con accesorios, seleccione una velocidad de
recorrido que se acomode al terreno y le permita obtener el
mejor rendimiento del accesorio que se está usando.

Fig. 13

40

MANTENIMENTO

01965

ANTES DE
CADA USO

Revisar la operación del freno

Revisar la presión de las llantas

T

Vérifiéz la commande de présence
d'opérateur et le sistema d ROS

R

Revisar si hay sujetadores sueltos

A

Afilar/cambiar las cuchillas de la segadora

C

Tabla de lubricación

T
0

Revisar el nivel

R

Limpiar la batería y los terminales

Limpie los residuos de la placa de dirección.

Compruebe La Nivelación Del Cortacéspedes

Inspeccione las correas trapezoidales

Revisar el nivel del aceite del motor

Cambiar el aceite del motor (con filtro)

Cambiar el aceite del motor (sin filtro)

Limpiar el filtro de aire

Limpiar la rejilla de aire

Inspeccionar el silenciador/
amortiguador de chispas

Cambiar el filtro de aceite (si equipado)

Limpiar las aletas de enfriamiento

Cambiar la bujía

Cambiar el cartucho de papel del filtro de aire

Cambiar el filtro de combustible

1- Cambiar más a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas
2- Dar servicio más a menudo cuando se opere en condiciones sucias o polvorosas.

CADA

8

HORAS

RECOMENDACIONES GENERALES

La garantía de este tractor no cubre los artículos que han estado
sujetos al abuso o a la negligencia del operador. Para recibir todo
el valor de la garantía, el operador tiene que mantener la se ga do ra
según las instrucciones descritas en este manual.

Hay algunos ajustes que se tienen que hacer en forma periódica
para poder mantener su trac tor adecuadamente.

Al menos una vez cada estación comprobar si es necesario
efectuar los adjustes descritos en las secciones de Servicio y
Ajustes de este manual.

• Una vez al año, cambie la bujía, limpie o cambie el filtro de
aire y revise si las cuchillas y las correas están desgastadas.
Una bujía nueva y un filtro de aire limpio aseguran una mezcla
de aire-combustible adecuada y le ayudan a que su motor
funcione mejor y que dure más.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise la operación de los frenos.

• Revise la presión de las llantas.

• Verifique que el sistema de presencia del operado y ROS
funcionen adecuatamente.

• Revise si hay sujetadores sueltos.

CADA

25

HORAS

4

5

1,2

3- Cambiar las cuchillas más a menudo cuando se siegue en suelo arenoso.
4- No requerido si equipado con una batería libre de mantenimiento.
5- Vea “LIMPIEZA” en la sección de Mantenimento de este manual.

CADA

50

HORAS

3

1,2

2

2

CADA

100

HORAS

1

,

2

2

2

CADA

TEMPORADA

ALMACENAMIENTO

TABLA DE LUBRICACIÓN

ACCESORIO

➀

DE GRASA
DEL ARBOL

ACCESORIO

➀

DE GRASA DEL
RODAMIENTO
DE LA RUEDA
DELANTERA

PLANCHA

➀

DEL
ENGRANAJE
DE SECTOR
DE
DIRECCIÓN

Grasa de proposito general

➀

Refiérase a la sección del “MOTOR” en Mantenimiento

➁

IMPORTANTE: NO ACEITE O ENGRASE LOS PUNTOS PIVOTES,
LOS QUE TIENEN RODAMIENTOS DE NILÓN ESPECIALES. LOS
LUBRICANTES VISCOSOS ATRAERÁN POLVO Y MUGRE, LO QUE
ACORTARA LA DURACIÓN DE LOS RODAMIENTS. SI CREE QUE
LUBRICARSE, USE SOLAMENTE UN LUBRICANTE TIPO GRAFITO
DE POLVO SECO EN FORMA MODERADA.

ACCESORIO

➀

DE GRASA DEL
ARBOL

ACCESORIO

➀

DE GRASA DEL
RODAMIENTO
DE LA RUEDA
DELANTERA

MOTOR

➁

41

MANTENIMENTO

TRACTOR

Siempre observe las reglas de seguridad cuando dé mante ni­mien to.

OPERACIÓN DEL FRENO

Si el tractor necesita más de cinco (5) pies para detenerse a la
máxima velocidad al cambio más alto en una superficie nivelada,
de hormigón o pavimentada, hay que hacerle el servicio al freno.
Vea “CONTROLAR Y AJUSTAR EL FRENO” en el capítulo de
Servicio y ajustes de este manual.

LLANTAS

• Mantenga todos los neumáticos con la presión de aire
adecuada (Vea la PSI que se indica en estos).

• Mantenga las llantas sin gasolina, aceite o substancias
químicas para control de insectos que pueden dañar la goma.

• Evite los tocones, las piedras, las grietas profundas, los obje­tos afilados y otros peligros que pueden dañar a las llantas.

AVISO: Para arreglar las llantas perforadas y péra prevenir que
tenga llantas pinchadas a causa de pequeñas fugas, puede
comprar el sello para llantas de su comerciante de partes de
repuesto más cercano. Elsello previene que las llantas se sequen
y también la corrosión.

SISTEMA PRESENCIA OPERADOR Y SISTEMA FUN­CIONAMIENTO ATRÁS (ROS) (Vea Fig. 14)

Asegurarse de que el sistema de presencia del operador, el
sistema de trabajo y el sistema funcionamiento atrás funcionen
bien. Si tu tractor no función como descrito, reparar el problema
inmediatamente.

• El motor no arrancará si el pedal de embrague/freno está
completamente presionado y el mando del embrague del
accesorio está desconectado.

VÉRIFIÉZ SISTEMA PRESENCIA OPERADOR

• Cuando el motor está en marcha, cualquier tentativa del
operador de abandonar el asiento sin haber puesto el freno
de estacionamiento primero, apagará el motor.

• Cuando el motor está en marcha y el embrague del
accesorio está conectado, cualquier tentativa del operador
de abandonar el asiento, apagará el motor.

• El embrague del accesorio no tendría que funcionar nunca
si el operador no está en su asiento.

VÉRIFIÉZ SISTEMA FUNCIONAMIENTO ATRÁS (ROS)

• Cuando el motor está en marcha con el interruptor de llave
en posición de motor “ON” y el embrague del accesorio
conectado, cualquier tentativa del operador de viajar marcha
atrás, apagará el motor.

• Cuando el motor está en marcha con el interruptor de llave del
sistema de funcionamiento atrás (ROS) en la posición “ON”
y el embrague del accesorio conectado, cualquier tentativa
del operador de viajar marcha atrás, NO apagará el motor.

8

2

8

2

POSICIÓN
ROS “ON”

MOTOR EN POSICIÓN “ON”
(OPERACIÓN NORMAL)

Fig. 14

CUIDADO DE LA CUCHILLA

Para obtener resultados óptimos, las cuchillas de la cortadora
deben estar afiladas. Reemplace las cuchillas que estén gastadas,
dobladas o dañadas.

0

PRECAUCIÓN: Usar solamente la hojas de repues­to aprobada por el fabricante de su cortacésped.
Usar una hoja no aprobada por el fabricante de
su cortacésped es peligroso, puede dañar su
cortacésped y anular su garantía.

REMOCIÓN DE LA CUCHILLA (Vea Fig. 15)

• Levante la segadora a su posición más alta para permitir el
acceso a las cuchillas.

AVISO: Proteja sus manos con guantes y/o envuelva la cuchilla
con una tela gruesa.

• Remueva el perno de la cuchilla dandole vueltas en el sentido
inverso al de las agujas del reloj.

• Instale la nueva cuchilla o cuchilla afilada con el estampado
“THIS SIDE UP” en la direccion de la segadora y del conjunto
del mandril.

IMPORTANTE: PARA ASEGURAR LA INSTALACION APRO­PIADA, POSICIONE EL AGUJERO CENTRAL DE LA CUCHILL A
CON LA ESTRELLA DEL CONJUNTO DEL MANDRIL.

• Instale y apriete el perno de la cuchilla firmemente (par 45-55
Pies-Libras/62-75 Nm).

IMPORTANTE: EL PERNO DE LA CUCHILLA ES TRATADO
A CALO.

CONJUNTO DEL

AGUJERO
CENTRAL

PERNO
HEX AG O NAL

ESTRELLA

CUCHILLA

Fig. 15

BATERÍA

Su tractor cuenta con un sistema de carga de la batería que es
suficiente para el uso normal. Sin embargo, si se carga la batería,
periódicamente, con un cargador de automóviles se prolongará
su duración.

• Mantenga la batería y los terminales limpios.

• Mantenga los pernos de la batería apretados.

• Mantenga los agujeros de ventilación pequeños abiertos.

• Vuelva a cargar a 6-10 amperes por 1 hora.

AVISO: La bateria del equipo original de su trac tor no becesita
servicio. No intente abrir o remover las tapas o cubiertas. No
esnecesario añadir o verificar el nivel del electrólito.

PARA LIMPIAR LA BATERÍA Y LOS TERMINALES

La corrosión y la mugre de la batería y de los terminales pueden
producir “escapes” de potencia en la batería.

• Desconecte el cable de la batería NEGRO primero y luego
el cable de la batería ROJO y remueva la batería del tractor.

• Enjuague la batería con agua corriente y séquela.

• Limpie los terminales y los extremos del ca ble de la batería
con un cepillo de alambre hasta que queden brillantes.

• Cubra los terminales con grasa o parafina.

• Reinstale la batería (Vea “REEMPLAZAR LA BATERIA” en
la sección de Servicio y Ajustes de este manual).

42

MANDRIL

MANTENIMENTO

GAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE

CALIDADES DE VISCOSIDAD DE SAE

-20 0 30 40

80

100

-30

-20 0

20 30 40

F
C

32

-10

10

60

5W-30

SAE 30

02463

CORREAS V

Revise las correas V para verificar si existe deterioro y desgaste
después de 100 horas de operación y cámbielas si es necesario.
Las correas no son ajustables. Cambie las correas si empiezan
a deslizarse debido al desgaste.

ENFRIAMIENTO DEL TRANSEJE

El transeje ha sido sellado en la fábrica y el mantenimiento del
fluido no es necesario para la vida del transeje. En el caso de
que el transeje se filtrase o necesitase servicio, haga el favor de
ponerse en contacto con un otro centro de servicio cualificado.

MOTOR

LUBRICACIÓN

Use solamente aceite de detergente de alta calidad clasificado
con la clasificación SG-SL de servicio API. Seleccione la calidad
de viscosidad del aceite SAE según su temperatura de operación
esperada.

Fig. 16

AVISO: A pesar de que los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en clima frío, estos aceites de
multiviscosidad van a aumentar el consumo de aceite cuando
se usan en temperaturas sobre 32° F (0° C). Revise el nivel del
aceite del mo tor más a menudo, para evitar un posible daño en
el motor, debido a que no tiene suficiente aceite.
Cambie el aceite después de 50 horas de operación o por lo me­nos una vez al año si el trac tor se utiliza menos 50 horas el año.
Revise el nivel del aceite del cárter antes de arrancar el mo­tor y después de cada ocho (8) horas de uso continuado.
Apriete la tapa del relleno/varilla indicadora de nivel del aceite
en forma segura cada vez que revise el nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR
(Vea Fig. 16 & 17)

Determine la gama de la temperatura esperada antes de cam­biar el aceite. Todo el aceite debe cumplir con la clasificación de
servicio API SG-SL.

• Asegúrese que el tractor esté en una superficie nivelada.

• El aceite se drenará más fácilmente cuando esté caliente.

• Recoja el aceite en un envase adecuado.

• Remueva la tapa/varilla indicadora de nivel para relleno del
aceite. Tenga cuidado de no permitir que la mugre entre en
el motor cuando cambie el aceite.

• Quite el casquillo de la guarnición inferior de la válvula de
desagüe e instale el tubo de desagüe sobre la guarnición.

VÁLVULA DE DESAGÜE DEL ACEITE

POSICIÓN
CERRADA Y
BLOQUEADA

• Abra la válvula de desagüe empujando hacia dentro y dando
vuelta a la izquierda.

• Para abrirse, tire hacia fuera la válvula de desagüe.

• Después de que el aceite haya drenado total-mente, cerrar
y bloquee la válvula de desagüe empujando hacia dentro y
dando vuelta en sentido de las agujas de un reloj hasta que
la clavija está en la posición bloqueada según lo mostrado.

• Remueva el tubo de desagüe y substituya el casquillo sobre
la guarnición inferior de la válvula de desagüe.

• Vuelva a llenar el motor con aceite a través del tubo de la
varilla indicadora de nivel para relleno del aceite. Vacíelo
lentamente. No lo llene demasiado. Para la capacidad aproxi­ma da vea las “Especificaciones del Producto” sección de
este manual.

• Use un medidor en la tapa/varilla indicadora del nivel para
relleno del aceite para revisar el nivel. Mantenga el aceite
en la línea de lleno (FULL) en la varilla indicadora de nivel.
Apriete la tapa en el tubo en forma segura cuando termine.

FILTRO DE ACEITE DEL MOTOR

Cambie el filtro de aceite del motor cada temporada o vez por
medio que cambie el aceite, si el tractor se usa más de 100 horas
en un año.

FILTRO DEL AIRE

Su motor puede sufrir averías y funcionar de manera incorrecta
con un filtro del aire sucio. Déle servicio al filtro de aire más a
menudo si se usa en condiciones polvorosas. Vea la manual de
la motor.

LIMPIEZA DE LA REJILLA DE AIRE

La rejilla de aire debe mantenerse sin mugre y paja para evitar
el daño al motor debido al sobrecalentamiento. Límpiela con un
cepillo de alambre o con aire comprimido para re mov er la mugre
y las fibras de goma secas, pegadas.

SISTEMA DE ENFRIAMIENTO DE AIRE

Para asegurar un enfriamiento adecuado, asegúrese que la
rejilla del césped, las aletas de enfriamiento, y otras superficies
ex ter nas del motor se mantengan limpias en todo momento.

Cada 100 horas de operación (más a menudo bajo condiciones
extremadamente polvorosas o sucias), remueva la caja del
ven ti la dor y otras tapas de enfriamiento. Limpie las aletas de
en fria mien to y las superficies externas, según sea necesario.
Ase gú re se que se vuelvan a instalar las tapas de enfriamiento.

AVISO: Si se opera la máquina con una rejilla del césped blo­queada, sucia, o con las aletas de enfriamiento taponadas, y/o
las tapas de enfriamiento removidas se producirá daño en el
motor debido al calentamiento excesivo.

SILENCIADOR

Inspeccione y cambie el silenciador corroído y el amortiguador
de chispas (si viene equipado) pues pueden crear un peligro de
incendio y/o daños.

BUJÍA(S)

Cambie las bujía(s) al comienzo de cada temporada de siega o
después de cada 100 horas de operación, lo que suceda pri me ro.
El tipo de bujía y el ajuste de la abertura aparecen en “ES PE CI­FI CA CIO NES DEL PRODUCTO” sección de este manual.

CASQUILLO

Fig. 17

TUBO DE
DESAGÜE

43

MANTENIMENTO

FILTRO DE COMBUSTIBLE (Vea Fig. 18)

El filtro de combustible debe cambiarse una vez cada tempo­rada. Si el filtro de combustible se tapona, obstruyendo el flujo
del combustible hacia el carburador, es necesario cambiarlo.

1. Con el motor frío, remueva el filtro y tapone las secciones de
la línea de combustible.

2. Ponga el filtro de combustible nuevo en su posición en la línea
de combustible con la flecha señalando hacia el car bu ra dor.

3. Asegúrese de que no hayan fugas en la línea del combustible
y que las grapas estén colocadas en forma adecuada.

4. Inmediatamente limpie toda la gasolina derramada.

ABRAZADERA

FILTRO DE
COMBUSTIBLE

ABRAZADERA

Fig. 18

LIMPIEZA

• Limpie todo material extraño del motor, la batería, el asiento,

el pulido, etc.

• Limpie los desechos de la placa guía. Los desechos pueden

limitar el movimiento del eje del pedal del freno/embrague,
lo que hará que patine la correa y que se pierda la tracción.

PRECAUCIÓN: Evite todos los puntos de enganche
y las piezas móviles. (Vea Fig. 19)

LIMPIAR PARTE
PEDAL DEL
EMBRAGUE/
FRENO

PLACA DE
DIRECCIÓN

SISTEMA DE DIRECCIÓN,
SALPICADERO, GUARDABARROS
Y SEGADORA NO MOSTRADOS

• Mantenga las superficies pulidas y las ruedas sin de rra mes
de gasolina, aceite, etc.

• Proteja las superficies pintadas con cera tipo automotriz.

No recomendamos que se utilice una manguera de jardín o
agua a presión para limpiar el tractor a no ser que el motor
y la transmisión estén cubiertos para protegerlos del agua.
El agua en el motor y la transmisión acortan la vida útil del
tractor. Utilizar aire comprimido o un soplador de hojas para
remover hierba, hojas y basura del tractor y cortacéspedes.

PUERTO DE LAVADO DE LA CUBIERTA
(Vea Fig. 20)

La cubierta de su tractor está equipada con un puerto de lavado
sobre la superficie que forma parte del sistema de lavado de la
cubierta. Se debería utilizar cada vez que se haya usado el tractor.

1. Lleve el tractor a un lugar horizontal y despejado de su
césped, lo bastante cerca de una boca de riego como para
que llegue la manguera del jardín.

SUPERIOR

PRECAUCIÓN:
PUNTOS DE
ENGANCHE

Fig. 19

IMPORTANTE: Asegúrese de que la boca de descarga del tractor

está orientada LEJOS de su casa, garaje, coches aparcados, etc.
Quite la boca de ensacado o cubierta de mantillo si está acoplada.

2. Mueva el control del embrague del accesorio a la posición
“DESENGANCHADO”, ponga el freno de estacionamiento
y apague el motor.

3. Enrosque el adaptador de la boquilla (empaquetado con el
manual del operador del tractor) en el extremo de la manguera
del jardín.

4. Eche hacia atrás la abrazadera de cierre del adaptador de la
boquilla y empuje éste en el puerto de lavado de la cubierta
en el extremo izquierdo de la cubierta de la segadora. Suelte
la abrazadera de cierre para fijar el adaptador en la boquilla.

ADAPTADOR DE BOQUILLA

PUERTO DE LAVADO

Fig. 20

IMPORTANTE: Tire de la manguera para asegurarse de que la

conexión está bien fija.

5. Abra la llave del agua.

6. Desde la posición del operador del tractor, vuelva a arrancar
el motor y ponga la palanca de aceleración en la posición
rápido (“

IMPORTANTE: Vuelva a comprobar la zona para asegurarse de
que está despejada.

7. Mueva el control del embrague del accesorio a la posición
“ENGANCHAR”. Manténgase en la posición del operador con
la cubierta de corte acoplada hasta que la cubierta esté limpia.

8. Mueva el control del embrague del accesorio a la posición
“DESENGANCHADO”. Gire la llave de encendido a la posición
STOP para apagar el motor del tractor. Cierre la llave del agua.

9. Tire hacia atrás la abrazadera de cierre del adaptador de la
boquilla para desconectar el adaptador del puerto de lavado
de la cubierta.

10. Lleve el tractor a una zona seca, preferentemente de cemento
o pavimentada. Mueva el control del embrague del accesorio
a la posición “ENGANCHAR” para quitar el exceso de agua
y ayudar a que se seque antes de guardar el tractor.

• Sustituya inmediatamente el accesorio de lavado

roto o que falta antes de volver a usar la segadora.

• Tape todos los orificios de la segadora con pernos

y tuercas de seguridad.

” ).

ADVERTENCIA: Si el accesorio de lavado está
roto o no está, Ud. y otras personas estarán ex­puestos a que la hoja les lance aquellos objetos
con los que entre en contacto.

MANGUERA

44

SERVICIO Y AJUSTES

ADVERTENCIA: PARA EVITAR LESIÓNES SERIAS, ANTES DE DAR CUALQUIER SERVICIO O DE
HACER AJUSTES:

• Presione el pedal de freno completamente y aplique el freno de estacionamiento.

• Ponga el embrague del accesorio en la posición "DESENGANCHADO".

• Ponga la llave de ignición en la posición de apagado (STOP) y remuévala.

• Asegúrese que las cuchillas y que todas las partes movibles se hayan detenido completamente.

• Desconecte el alambre de la bujía y póngalo en donde no pueda entrar en contacto con ésta.

PARA DESMONTAR LA CORTADORA DE
CÉSPED (Vea Fig. 21)

• Suelte el embrague poniéndolo en la posición “DESEN­GANCHADO”.

• Baje la palanca elevadora de montaje a la posición de más
abajo.

• Ruede la correa de polea del motor (M).

• Retire el resorte de sujeción (K), deslice la abrazadera (L)
hasta quitarla, y saque a presión la guía de la caja (P) hasta
que se salga del soporte.

• Retire el resorte del cable del embrague (Q) del brazo del
engranaje (R).

• Desconecte la pieza de unión anterior (E) de la cortadora –
retire el resorte de contención y la arandela.

• Por uno de los lados de la cortadora, desconecte el brazo
de suspensión de la cortadora (A) del chasis y la pieza de
unión posterior (C) de la barra posterior de la cortadora (D)
– retire los resortes de contención y las arandelas.

CUIDADO: UNA VEZ QUE SE DES-CO­NECTEN LAS PIEZAS DE UNIÓN POS­TERIORES, LA PALANCA ELEVADORA
FUNCIONARÁ A RESORTE. SUJETE
CON FUERZA LA PALANCA ELEVA­DORA AL CAMBIARLA DE POSICIÓN.

• Deslice la cortadora por debajo del lado derecho del tractor.
IMPORTANTE: Si se monta un accesorio diferente del corta­césped al tractor, hay que quitar el estribo frontal (E) y los estribos
traseros de elevación (C) del tractor y enganchar el resorte de
embrague (Q) en la guía del cable en el borde frontal del salpic­adero más bajo.

INSTALE LA SEGADORA (VEA Fig. 21-26 )

Asegúrese de que el tractor se encuentre en una superficie
nivelada, y ponga el freno de mano.

• Haga descender la palanca elevadora a su posición más
baja.

CUIDADO: LA PALANCA ELEVADORA
FUNCIONA A RESORTE. SUJÉTELA
CON FUERZA, HÁGALA DESCENDER
LENTAMENTE Y TRÁNQUELA EN LA
POSICIÓN MÁS BAJA.

NOTA: Cerciórese de que los brazos de suspensión de los

lados de la segadora (A) estén dirigidos hacia adelante antes
de deslizarla por

G

M

F

K

P

Q

R

L

45

C

D

A

Fig. 21

G

E

B

SERVICIO Y AJUSTES

• Deslice la SEGADORA por debajo del tractor hasta que
quede bien centrada debajo de éste.

• FIJE LOS BRAZOS DE SUSPENSIÓN LATERALES DE
LA CORTADORA (A) AL CHASIS - Ubique el orificio del
brazo encima de la clavija (B) que hay en la parte exterior
del chasis del tractor, y fíjelo con una resorte de contención.

A

B

Fig. 22

• Realice el mismo procedimiento en el otro lado del tractor.

• FIJE LAS PIEZAS DE PROPULSIÓN POSTERIORES (C) –
Levante la parte posterior de la cortadora, ubique la ranura
de la pieza de unión (D) por encima de la

clavija que hay

en la barra posterior de la cortadora y fíjela con una

arandela y un resorte de contención.

C

D

Fig. 23

• CONECTE LA CONEXION ANTERIOR (E) - Trabajo del dejó
el lado de tractor. Meta el fin de la barra de la asamblea de la
conexión por orificio anterior en el
de suspensión (F).

tractor suporte anterior

• Meta el fin de la conexión (E) en el hoyo en el suporte anterior
de orificio y conecte con arandela e Retén del

resorte (J).

• Conecte el fin de la primavera de cable de embrague

E

F

J

H

Fig. 24

(Q) en el orificio de holgazán (R).

• Retire el resorte de sujeción (K), deslice la abrazadera (L)
hasta quitarla, y saque a presión la guía de la caja (P) hasta
que se salga del soporte.

• Instale la correa pasándola por encima de la polea del motor
(M)

M

Fig. 25

IMPORTANTE: VERIFIQUE QUE LA CORREA ENCAJE BIEN EN

TODAS LAS RANURAS DE LAS POLEAS DE L A CORTADORA.

• Suba la palanca elevadora a la posición de más arriba.

• Si es necesario, ajuste las rueditas del calibre antes de
poner en funcionamiento la cortadora, como se ilustra en el
capítulo de Manejo de este manual.

G

M

F

K

P

Q

R

G

A

E

B

C

L

D

Fig. 26

46

SERVICIO Y AJUSTES

02548

PARA NIVELAR LA SEGADORA

Asegúrese de que los neumáticos estén inflados a la PSI que se
indica en estos. Si están demasiado inflados o poco inflados,
el césped no le quedará bien cortado, lo cual podrá llevarlo a
pensar que la SEGADORA no está bien regulada.

REGULACIÓN VISUAL DE LADO A LADO (Vea Fig. 27)

• Si todos los neumáticos están correctamente inflados y el
césped parece haber quedado cortado desparejo, determine
qué lado de la cortadora está cortando más al ras.

• Con una llave inglesa de 3/4" o de calibre regulable, haga
girar hacia la izquierda la tuerca de ajuste de la pieza de unión
(A) para bajar lado izquierdo la cortadora, o bien hágala girar
hacia lado derecho la derecha para subirla.

A

Haga girar la
tuerca hacia la
derecha para
subir la segadora

Fig. 27

NOTA: Cada vuelta completa de la tuerca de ajuste hará variar

la altura de la cortadora aproximadamente 3/16".

• Pruebe la regulación realizada cortando césped que aún no
haya cortado y observando cómo queda. Vuelva a ajustar,
en caso necesario, hasta obtener resultados satisfactorios.

REGULACIÓN DE LA PRECISIÓN DE LADO A LADO
(Vea Fig. 28)

• Con todos los neumáticos correctamente inflados, estacione
el tractor a nivel del suelo o en la entrada a la casa.

Haga girar la
tuerca hacia la
izquierda para
bajar la segadora

AJUSTE DE DELANTE A ATRÁS (Vea Fig. 29 y 30)
IMPORTANTE: El piso debe quedar bien nivelado de lado a lado.

Para que el césped le quede perfectamente cortado, las cuchil­las de la cortadora deben ajustarse de tal manera que la punta
anterior quede 1/8" a 3/8" más abajo que la punta posterior cuando
la cortadora se encuentre en su posición más alta.

CUIDADO: Las cuchillas son afiladas. Protéjase las
manos con guantes o envuelva las cuchillas con
tela gruesa, o bien haga ambas cosas.

• Suba la SEGADORA a la posición más alta.

• Ubique cualquiera de las hojas de la cuchilla de tal manera
que la punta quede apuntando directamente hacia adelante.
Mida la distancia (B) que hay entre la punta anterior y el suelo
y entre la punta posterior y el suelo.

B

B

Fig. 29

• Si la punta anterior de la hoja de la cuchilla no está 1/8" a
3/8" más abajo que la punta posterior, diríjase a la parte de
adelante del tractor.

• Con una llave inglesa de 11/16" o de calibre regulable, afloje
la tuerca A, dándole varias vueltas para despejar la tuerca
de ajuste B.

• Con una llave inglesa de 3/4” o de calibre regulable, haga
girar la tuerca de ajuste de la pieza de unión anterior (B) en
sentido horario (ajustar) para elevar la parte de adelante de la
cortadora, o bien en sentido antihorario (aflojar) para bajarla.

B

A

CUIDADO: Las cuchillas son afiladas. Protéjase las
manos con guantes o envuelva las cuchillas con
tela gruesa, o bien haga ambas cosas.

• Suba la SEGADORA a la posición más alta.

• A ambos lados de la cortadora, ubique la cuchilla hacia un
lado y mida la distancia (A) que hay entre el borde inferior
de la cuchilla y el suelo. Dicha distancia debe ser la misma a
ambos lados.

• En caso que sea necesario realizar un ajuste, lea los paso 2
de las instrucciones de Regulación Visual que aparecen más
arriba.

• Vuelva a verificar las medidas y ajuste nuevamente, en caso
necesario, hasta que ambos lados queden iguales.

02966

A A

Fig. 28

Ajuste La Tuerca De
Regulación De Altura
B Para Levantar La
Segadora

02950

Afloje la tuerca
de regulación de
altura B para bajar
la segadora

Afloje la tuerca A primero

Fig. 30

NOTA: Cada vuelta completa de la tuerca de ajuste hará variar

la altura de la cortadora 1/8”.

• Vuelva a verificar las medidas y ajuste nuevamente, en caso
necesario, hasta que la punta anterior de la hoja de la cuchilla
quede 1/8” a 3/8” más abajo que la punta posterior.

• Mantenga en la posición la tuerca de ajuste por medio de una
llave inglesa, y apriete bien la tuerca contra dicha tuerca de
ajuste.

47

SERVICIO Y AJUSTES

PARA CAMBIAR LA CORREA DE LA CUCHIL­LA DE LA SEGADORA (Vea Fig. 31)

La correa de la cuchilla de la segadora se puede cambiar sin
herramientas. Estacione el tractor en una superficie nivelada.
Enganche el freno de estacionamiento.

REMOCIÓN DE LA CORREA –

• Remueva la segadora del tractor (Vea “PARA REMOV­ER LA SEGADORA” de esta sección de este manual).

• Haga salir la correa de las poleas del mandril y de las poleas
de guía.

• Tire la correa alejándola de la segadora.

INSTALACIÓN DE LA CORREA

• Haga rodar la correa alredeor de ambas poleas del mandrin
y de las poleas-guías.

• Asegúrese las correas esten en todas las ranuras de las
peleas y al interior todas las guías de la correa.

• Instale la segadora (véa “ PARA INSTALAR LA SEGADORA
“ en esta sección de este manual).

POLEAS
DE GUÍA

4. Retire la correa de la polea del motor moviéndola hacia abajo
(E).

5. Deslice la correa hacia la parte de atrás del tractor, retírela
de la placa de dirección (F) y quítela del tractor.

MONTAJE DE LA CORREA

1. Instale la correa nueva de la parte de atrás a la parte de adel­ante del tractor, pasándola por encima de la placa de dirección
(F) y del vástago del pedal del embrague / freno (G).

2. Jale la correa hacia la parte de adelante del tractor y páselo
por sobre la polea del motor (E).

3. Jale la correa hacia la parte de atrás del tractor. Con mucho cui­dado, mueva la correa hacia abajo y pásela alrededor del ventila­dor de transmisión y por encima de la polea de entrada (D). Cer­ciórese de que la correa esté calzada dentro del guardacorrea.

4. Coloque la correa sobre el piñón central (C).

5. Pase la correa a través del piñón estacionario (A) y del piñón
del embrague (B).

6. Asegúrese de que la correa calce en todas las ranuras de las
poleas y dentro de todas las guías y guardacorreas.

5. Instale la segadora. (Ver “INSTALE LA SEGADORA” en este
capítulo del manual.)

E

F

POLEAS
DEL MAN DRIL

Fig. 31

PARA REEMPLAZAR LA CORREA DE TRANSMISIÓN
(Vea Fig. 32)

Estacione el tractor en una superficie nivelada. Ponga el freno
de mano. Si necesita asistencia, del lado de abajo del apoyapiés
hay una guía práctica para el montaje de la correa.

DESMONTAJE DE LA CORREA

1. Desmonte la cortadora. (Ver “PARA DESMONTAR LA COR­TADORA” en este capítulo del manual.)

NOTE: Observe toda la correa de transmisión y la posición de
todas las guías y guardacorreas.

2. Retire la correa del piñón estacionario (A) y del piñón de
embrague (B).

3. Retire la correa del piñón central (C).

6. Jale el cable de la correa hacia la parte de atrás del tractor.
Con mucho cuidado, retire la correa de la polea de entrada
de la transmisión, moviéndola hacia arriba y pasándola por
encima de las paletas del ventilador (D).

A

G

B

C

D

Fig. 32

48

SERVICIO Y AJUSTES

CONTROLAR Y AJUSTAR EL FRENO

Si el tractor exige más de cinco (5) pies para pararse a una velo­cidad más alta en el cambio más alto en una superficie nivelada
de hormigón seco o pavimentada, entonces se debe controlar
y ajustar el freno.

CONTROL DEL FRENO

• Aparcar el tractor en una superficie nivelada de hor­migón seco o pavimentada, presionar el pedal del freno
hasta el fondo y accionar el freno de estacionamiento.

• Desembragar la transmisión colocando el mando de la rueda
libre en la posición “transmisión desembragada”. Tirar el
mando de la rueda libre fuera y dentro la ranura y soltar así
se coloca en la posición desembragada.

Las ruedas traseras tiene que bloquearse y patinar cuando se
intenta empujar hacia adelante el tractor manualmente. Sustituir
las zapatas del freno o contactar otro centro de servicio cualificado.

PARA REMOVER LAS RUEDAS (Vea Fig. 33)

• Bloquee el eje en forma segura.

• Remueva la cubierta del eje, el anillo de retención y las
arandelas para permitir la remoción de las ruedas (la rueda
trasera contiene una llave cuadrada - no la pierda).

• Repare la llanta y vuélvala a montar.

AVISO: En las ruedas traseras solamente: alinee las ranuras en
el cubo de la rueda trasera en el eje. Inserte la llave cuadrada.

• Vuelva a colocar las arandelas e inserte el anillo de retención
en forma segura en la ranura del eje.

• Vuelva a colocar la cubierta del eje.

AVISO: Para arreglar las llantas perforadas y péra prevenir que
tenga llantas pinchadas a causa de pequeñas fugas, comprar de
su commerciante y utilizar el sello para llantas. Elsello previene
que las llantas se sequen y también la corrosión.

PARA HACER ARRANCAR EL MOTOR CON
UNA BATERÍA BAJA (Vea Fig. 34)

ADVERTENCIA: Las baterías de ácido­plo mo generan gases explosivos.
Mantenga las chispas, las llamas y los
materiales para fumar alejados de las
baterías. Siempre use una protección

para los ojos alrededor de las baterías.

Si su batería está demasiado baja como para hacer arrancar el
motor tiene que volverse a cargar. (Vea “Batería” en la sección
de Mantenimiento de este manual).
Si se usan “cables de em pal me” para un arranque de emergen­cia, siga este procedimiento:

IMPORTANTE: SU TRACTOR ESTA EQUIPADO CON UN SISTE­MA DE 12 VOLTS. EL OTRO VEHÍCULO TAMBIÉN TIENE QUE
TENER UN SISTEMA DE 12 VOLTS. NO USE L A BATERÍA DE SU
TRACTOR PARA HACER ARRANCAR A OTROS VEHÍCULOS.

PARA ADJUNTAR LOS CABLES DE EMPALME –

• Conecte cada extremo del cable ROJO con el terminal (A-B)
POSITIVO (+) de cada batería, preocupándose de no hacer
cortocircuito en el chasis.

• Conecte un extremo del cable NEGRO con el terminal (C)
NEGATIVO (-) de una batería completamente cargada.

• Conecte el otro extremo del cable (D) NEGRO con un buena
CONEXIÓN A TIERRA DEL CHASIS, alejado del estanque
de combustible y de la batería.

PARA REMOVER LOS CABLES, INVIERTA EL ORDEN

• El cable NEGRO primero del chasis y luego de la batería

completamente cargada.

• El cable ROJO al último de ambas baterías.

ANILLO DE

ARANDELAS

RETENCIÓN

CUBIERTA
DEL EJE

LLAVE CUADRADA
(RUEDA TRASERA SOLAMENTE)

Fig. 33

IMPRESIÓN / INCLINACIÓN DE LAS RUEDAS
DELANTERAS

La impresión e inclinación de las ruedas delanteras de su nuevo
tractor vienen así de fábrica y son normales. La impresión y
la inclinación de las ruedas delanteras no son regulables. En
caso que se produzca algún daño que afecte la impresión o la
inclinación de las ruedas delanteras tal como vinieron de fábrica,
póngase en contacto con un centro de servicios u otro centro de
servicios autorizado.

BATERÍA DÉBIL
O DESCARGADA

02614

BATERÍA COMPLETAMENTE
CARGADA

Fig. 34

49

SERVICIO Y AJUSTES

REEMPLAZAR LA BATERIA (Vea Fig. 35)

ADVERTENCIA: No haga cortocircuito con los
terminales de la batería al permitir que una
llave de tuerca o cualquier otro objeto entre
en contacto con ambos terminales a la misma
vez. Antes de ins ta lar la batería remueva las
pulseras de metal, los relojes de pulsera de
metal, los anillos, etc. El terminal positivo tiene
que conectarse primero para evitar las chispas
debido a la conexión a tierra por accidente.

• Levantamos la capota a la posición levantada.

• Desconecte el cable de la batería NEGRO primero y luego
el cable de la batería ROJO y remueva la batería del tractor.

• Instale la nueva batería con los términos en misma posición
como la batería vieja.

• Reemplazamos cubierta terminal.

• Primero, conecte el cable de la batería ROJO con el terminal
positivo (+) con el perno hexagonal y la tuerca según se
muestra. Apriételos en forma segura.

• Conecte el cable de conexión a tierra NEGRO al terminal
negativo (-) con el perno hexagonal y la tuerca que queden.
Apriételos en forma segura.

• Cerramos la capota.

CABLE NEGRO

(NEGATIVO)

PARA CAMBIAR EL FUSIBLE

Cámbielo por un fusible tipo enchufable de 30 amps, tipo au to­mo triz. El sujetador del fusible está ubicado detrás del tablero.

PARA REMOVER EL CONJUNTO DEL CA­POTA Y DEL ENREJADO (Vea Fig. 36)

• Levante el capota.

• Desabroche el conector del alambre de las luces delanteras.

• Párese delante del tractor. Agarre el capota en los lados,
inclínelo un poco hacia el motor y sáquelo del tractor.

• Para volver a instalar el capota, asegúrese de volver a co­nectar el conector del alambre de las luces.

CAPOTA

CONECTOR DEL
ALAMBRE DE LAS
LUCES DELANTERAS

CUBIERTA
TERMINAL

CABLE
ROJO
(POSITIVO)

Fig. 35

PARA CAMBIAR LA BOMBILLA DE LA LUZ
DELANTERA

• Levante el capota.

• Tire el sujetador de la bombilla fuera del agujero en la parte
trasera del enrejado.

• Cambie la bombilla en el sujetador y empuje el sujetador de
la bombilla, en forma segura, hacia atrás en el agujero en la
parte trasera del enrejado.

• Cierre el capota.

ENTRECIERRE Y RELÉS

El alambrado suelto o dañado puede producir el mal fun cio­na mien to de su tractor, o que deje de funcionar, o le impida el
arrancar.

• Revise el alambrado.

04010

Fig. 36

MOTOR

PARA AJUSTAR EL CABLE DE CONTROL
DE LA ACELERACIÓN

El control de la aceleración ha sido preajustado en la fábrica y no
debería necesitar ajustes. Revise los ajustes que se describen a
continuación, antes de soltar el cable. Si el ajuste es necesario,
vea de manual de motor.

PARA AJUSTAR EL CONTROL DE
ESTRANGULA CIÓN

El control de la estrangulación ha sido preajustado en la fábrica
y no debería necesitar ajustes.

PARA AJUSTAR EL CARBURADOR

El carburador ha sido preajustado en la fábrica y no debería
necesitar ajustes. Sin embargo, se pueden necesitar ajustes
de menor importancia para compensar por las diferencias en el
combustible, temperatura, altura o carga. Si el carburador ne ce­si ta ajustes, vea de manual de motor.

50

ALMACENAMIENTO

Inmediatamente prepare su tractor para el almacenamiento al final
de la temporada o si el tractor no se va a usar por 30 días o más.

Advertencia: Nunca almacene el tractor
con gasolina en el estanque dentro de
un edificio en donde los gases pueden
al can zar una llama expuesta o una
chispa. Per mi ta que el motor se enfríe
antes de almacenarlo en cualquier
recinto privado.

TRACTOR

Remueva la segadora del tractor para el almacenamiento por el
invierno. Cuando la segadora se va a almacenar por cierto período
de tiempo, límpiela cuidadosamente, quite toda la mugre, la grasa,
las hojas, etc. Guárdela en una área limpia y seca.

• Limpie todo el tractor (vea “LIMPIEZA” en la sección de
Mantenimiento en este manual).

• Inspeccione y cambie las correas, si es necesario (vea las
instrucciones para el cambio de las correas en la sección
de Servicio y Ajustes de este manual).

• Lubríquelo, según se muestra en la sección de Mantenimiento
de este manual.

• Asegúrese que todas las tuercas, los pernos y los tornillos
estén sujetados en for ma segura. Inspeccione las partes
movibles para verificar si hay daño, rotura o desgaste.
Cámbielas si es necesario.

• Retoque todas superficies pintadas oxidadas o picadas;
aplique lija antes de pintar.

BATERÍA

• Cargue la batería completamente antes de guardarla.

• Después de cierto período de tiempo en almacenamiento,
la batería puede necesitar volver a cargarse.

• Para ayudar a evitar la corrosión y las fugas de potencia
durante largos períodos de almacenamiento, se deben
des co nec tar los cables de la batería y se debe limpiar cui­da do sa men te (vea “PARA LIMPIAR LA BATERÍA Y LOS
TER MI NA LES” en la sección de Mantenimientode este
manual).

• Después de limpiarla, deje los cables desconectados y
póngalos en donde no puedan entrar en contacto con los
terminales de la batería.

• Si se remueve la batería del tractor para el almacen-amiento,
no la guarde directamente sobre concreto o sobre su per fi cies
húmedas.

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es important evitar que se forman depositos
de goma en partes fundamentales del sistema de combus-tible
tales como el carburador, el filtro del com bus ti ble, la manguera
del combustibles mezclados con alcohol (conocido como gas o hol
o que tienen etanol o metanol) pueden atraer humedad, lo que
con duce a la separación y a la formación de acudos du rante
elalmacenamiento. La gasolina acidica puede dañar el sistema de
combustible de un motor du rante el periodo de almacenamiento.

• Vaciar el depósito del carburante poniendo en marcha el
motor y dejándolo funcionar hasta que el carburante termine
el carburador esté vacío.

• Nunca use los productos para limpieza del carburador o
del motor en el estanque de com bus ti ble pues se pueden
pro du cir daños permanentes.

• Use combustible nuevo la próxima temporada.

AVISO: El estabilizador de combustible es una alternativa acep ta­ble para reducir a un mínimo la formación de depósitos de goma
en el com bus ti ble durante el período de almacenamiento. Agre gue
estabilizador a la gasolina en el estanque de combustible o en el
envase para el almacenamiento. Siempre siga la proporción de
mezcla que se encuentra en el envase del estabilizador. Haga
funcionar el motor por lo menos 10 minutos después de agregar
el estabilizador, para permitir que éste llegue al carburador. No
vaciar la gasolina del estanque de gasolina y el carburador si se
está usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cámbielo con aceite de
motor limpio. (Vea “MO TOR” en la sección de "MANTENIMIENTO”
de este man u al.)

CILINDRO(S)

• Remueva la(s) bujía(s).

• Vacíe una onza de aceite a través del agujero(s) de la bujía
en el cilindro(s).

• Gire la llave de ignición a la posición de “ARRANQUE”
(START), por unos cuantos segundos para distribuir el acei te.

• Cambie por bujía(s) nueva(s).

OTROS

• No guarde la gasolina de una temporada a la otra.

• Cambie el envase de la gasolina si se empieza a oxidar. La
oxidación y/o la mugre en su gasolina producirán problemas.

• Si es posible, guarde su unidad en un recinto cerrado y
cúbrala para protegerla con tra el polvo y la mugre.

• Cubra su unidad con un forro protector adecuado que
no retenga la humedad. No use plástico. El plástico
no puede respirar, lo que permite la formación de
condensación, lo que producirá la oxidación de su unidad.

IMPORTANTE: NUNCA CUBRA EL TRACTOR MIENTRAS
EL MOTOR Y LAS ÁREAS DE ESCAPE TODAVÍA ESTÁN
CALIENTES.

51

IDENTIFICACIÓN DE PROBLEMAS

PROBLEMA CAUSA CORRECCIÓN
No arranca

Difícil de arrancar

1. Sin combustible. 1. Llene el estanque de combustible.

2. Motor sin la “ESTRANGULACIÓN” (CHOKE)
adecuada.

3. Motor ahogado. 3. Espere varios minutos antes detratar de arrancar.

4. Bujía mala. 4. Cambie la bujía.

5. Filtro de aire sucio. 5. Limpie/cambie el filtro de aire.

6. Filtro de combustible sucio. 6. Cambie el filtro de combustible.

7. Agua en el combustible. 7. Vaciar el estanque de combustible y el carburador, vuelva

8. Alambrado suelto o dañado. 8. Revise todo el alambrado.

9. Carburador desajustado. 9.

10. Válvulas del motor desajustadas. 10. Pongase en contacto con un centro de servicio cuali-

1. Filtro de aire sucio. 1. Limpie/cambie el filtro de aire.

2. Bujía mala. 2. Cambie la bujía.

3. Batería baja o descargada. 3.

4. Filtro de combustible sucio. 4. Cambie el filtro de combustible.

5. Combustible rancio o sucio. 5. Vaciar el estanque de combustible y vuelva a llenarlo con

6. Alambrado suelto o dañado. 6. Revise todo el alambrado.

7. Carburador desajustado. 7. Vea “PARA AJUSTAR EL CARBURADOR”

8.

Válvulas del

motor desajustadas. 8. Pongase en contacto con un centro de servicio cualificado.

2. Vea “PARA HACER ARRANCAR EL MOTOR” en la sec­ción de operación.

a llenar el estanque con gasolina nueva cambie el filtro de
combustible.

Vea “PARA AJUSTAR
Servicio y Ajustes.

ficado.

Vuelva a cargar o cambie la batería.

gasolina nueva.

de Servicio y

EL CARBURADOR”

Ajustes.

en la sección de

en la sección

El motor no la
vuelta

El motor suena
pero no arranca

Pérdida de fuerza

1. Pedal del freno no presionado. 1. Presione el pedal del freno.

2. El embrague del accesorio está enganchado. 2. Desenganche el embrague del accesorio.

3. Batería baja o descargada. 3.

4. Fusible quemado. 4. Cambie el fusible.

5.

Terminales de la batería corroídos.

6. Alambrado suelto o dañado. 6. Revise todo el alambrado.

7. Interruptor de la ignición fallado. 7. Revise/cambie el interruptor de la ignición.

8. Solenoide o arrancador fallados. 8. Revise/cambie el solenoide o arrancador.

9. Interruptor(es) que exige(n) la presencia del
operador fallado.

1. Batería baja o descargada 1.

2.

Terminales de la batería corroídos.

3. Alambrado suelto o dañado. 3. Revise todo el alambrado.

4. Solenoide o arrancador fallados. 4. Revise/cambie el solenoide o arrancador.

1.

Corta mucho césped, muy rápido.

2. Aceleración en la posición de
LACIÓN” (CHOKE).

3. Acumulación de césped, hojas y basura debajo
de la segadora.

4. Filtro de aire sucio. 4. Limpie/cambie el filtro de aire.

5. Nivel de aceite bajo/aceite sucio. 5. Revise el nivel de aceite/cambie el aceite.

6. Bujía fallada. 6. Limpie y vuelva a ajustar la abertura o cambie la bujía.

7. Filtro de combustible sucio. 7. Cambie el filtro de combustible.

8. Combustible rancio o sucio. 8. Vaciar el estanque de combustible y vuelva a llenarlo con

9. Agua en el combustible. 9. Vaciar el estanque de combustible y el carburador, vuelva

10. Alambrado de la bujía suelto. 10. Conecte y apriete el alambre de la bujía.

11. Rejilla/aletas de aire del motor sucias. 11. Limpie las rejilla/aletas de aire del motor.

12. Silenciador sucio/taponado. 12. Limpie/cambie el silenciador.

13. Alambrado suelto o dañado. 13. Revise todo el alambrado.

14. Carburador desajustado. 14. Vea “PARA AJUSTAR EL CARBURADOR”

15. Válvulas del motor desajustadas. 15. Pongase en contacto con un centro de servicio cuali-

“ESTRANGU-

Vuelva a cargar o cambie la batería.

5. Limpie los terminales de la batería.

9. Póngase en contacto con un centro de servicio cuali­ficado.

Vuelva a cargar o cambie la bate

2.

Limpie los terminales de la batería.

1. Eleve la altura de corte/reduzca la velocidád

2. Ajuste el control de la aceleración.

3. Limpie la parte inferior de la cajade la segadora.

gasolina nueva.

a llenar el estanque con gasolina nueva y cambie el filtro
de combustible.

de Servicio y Ajustes.

ficado.

ría.

en la sección

52

IDENTIFICACIÓN DE PROBLEMAS

PROBLEMA CAUSA CORRECCIÓN
Vibración

excesiva

1. Cuchilla desgastada, doblada o suelta. 1. Cambie la cuchilla. Apriete el perno de la cuchilla.

2. Mandril de la cuchilla doblado. 2. Cambie la mandril de la cuchilla.

3. Parte(s) suelta(s)/dañada(s). 3. Apriete la(s) parte(s). Cambie las partes dañadas.

El motor continúa
funcionando cuando
el operador se baja
del asiento con el em­brague del accesorio
enganchado

El corte disparejo

Las cuchillas
segadoras no
rotan

Mala descarga del
césped

Las luz (ces) de
lantera(s) no
funcionando

La batería no carga

Pérdida de
impulsión

El motor tiene “con­traexplosiones”
cuando se “APAGA”

El tractor se ponen
marcha atrás

1. Sistema de control que exige la presencia del
operador –seguridad fallado.

1. Cuchilla desgastada, doblada o suelta. 1. Cambie la cuchilla. Apriete el perno de la cuchilla.

2. El conjunto segador no estánivelado. 2. Nivele el conjunto segador.

3. Acumulación de césped, hojas y basura debajo
de la segadora.

4. Mandril de la cuchilla doblado. 4. Cambie la mandril de la cuchilla.

5. Los agujeros de ventilación del conjunto sega­dor taponadosdebido a la acumulación de
sped, hojas y basura

1. Obstrucción en el mecanismo del embrague. 1. Remueva la obstrucción.

2. La correa de impulsión de la segadora está
desgastada/dañada.

3. Polea de guía atascada. 3. Cambie la polea de guía.

4. Mandril de la cuchilla atascado. 4. Cambie la mandril de la cuchilla.

1. Velocidad del motor muy lenta. 1. Ponga el control de la aceleración en la posición de

2. Velocidad de recorrido demasiado rápida. 2. Cambie a una velocidad más lenta.

3. Césped mojado. 3. Permita que se seque el céspedantes de segar.

4. El conjunto segador no estánivelado. 4. Nivele el conjunto segador.

5. Presión de aire de las llantas baja o dispareja. 5. Revise las llantas para verificarque tienen la presión de aire.

6. Cuchilla desgastada, doblada o suelta. 6. Cambie/afile la cuchilla. Apriete el perno de la cuchilla.

7. Acumulación de césped, hojas y basura debajo
de la segadora.

8. La correa de impulsión de la segadora está des­gastada o desajustada.

9. Las cuchillas están mal coninstaladas. 9.

10. Cuchillas inadecuadas en uso. 10. Cambie por las cuchillas enumeradas en este manual.

11. Los agujeros de ventilación del conjunto agujeros
segador taponados debido a la acumulación de
césped, hojas y basura alrededor de los mandriles.

1. El interruptor está “APAGADO”(OFF). 1. “ENCIENDA” (ON) el interruptor.

2. Bombilla(s) o lámpara(s) quemada(s). 2.

3. Interruptor de la luz fallado. 3. Revise/cambie el interruptor de la luz.

4. Alambrado suelto o dañado. 4.

5. Fusible quemado. 5. Cambie el fusible.

1.

Elemento(s) de la batería malo(s).
Malas conexiones de cables.

2.

3. Regulador fallado (si equipado). 3. Cambie el regulador.

4. Alternador fallado. 4. Cambie el alternador.

1. El control de rueda libre está enla posición
“DESENGANCHADO” (dis en gaged).

2. Residuos es en de la placa de dirección. (Si los
tiene)

3. La correa de impulsión de impulsión de movimiento. 3. Reemplace la correa de movimien-to esta gastada, dañada

4. Llave cuadrada de eje es ausente. 4. Vea “PARA REMOVER LAS RUEDAS” en la sección de

1. El control de la aceleración del motor no fue
ajustado en la posición de velocidad media y
máxima (rápida) antes de para el motor.

1. El sistema de funcionamiento atrás (ROS) no
está "ON", cuando enganche la segadora o otro
accesorio.

alrededorde los mandriles.

1. Revise el alambrado, los interruptores y la conexiones.Si
no están correctas, pongase en contacto con un centro
de servicio cualificado.

3. Limpie la parte inferior de la cajade la segadora.

5. Limpie alrededor de los mandriles para abrir los de

cé-

ventilación.

2. Cambie la correa de impulsión de la segadora.

“RÁPIDO” (fast).

7. Limpie la parte inferior de la cajade la segadora.

8. Cambie/ajuste la correa de impulsión de la segadora.

Vuelva a instalar las cuchillas elborde afilado hacia abajo.

11. Limpie alrededor de los mandriles para abrir los de
ventilación.

Cambie la bombilla(s) o lámpara(s).

Revise el alambrado y las conexiones.

1. Cambie la batería.

2. Revise/limpie todas las cables.

1. Ponga el control de rueda libre enla posición
“ENGANCHADO”(disengaged).

2. Vea “LIMPIEZA” en la sección de Mantenimento de este manual.

o rota.

Servicio y Ajustes de este manual.

1. Mueva el control de la aceleración a la posición de veloci­dad media y máxima (rápida) antes de para el motor.

1. Girar el ROS en la posición "ON".Vea la sección de
operación.

53

15 GRADOS MAX.

PLEGAR A LO LARGO DE LA LÍNEA PUNTEADA

ESTA ES UNA PENDIENTE DE 15 GRADOS

SOLAMENTE ANDE CUESTA ARRIBA O

CUESTA ABAJO Y NO ATRAVIESE EL CERRO

GUÍA SUGERIDA PARA MEDIR LAS PENDIENTES CON LA VISTA PARA UNA

OPERACIÓN SEGURA

ADVERTENCIA: Para evitar daños graves, haga funcionar su tractor arriba

y abajo de las pendientes, nunca transversalmente con respecto a las

pendientes. No cortar pendientes mayores de 15 grados. Haga los

virajes gradualmente para evitar volcarse o la pérdida de control.

Tenga mucho cuidado cuando cambie de dirección en las pendiente

s.

1. Plegar esta página a lo largo de la línea p

unteada arr

iba indicada.

2. Tener la pág

ina ante de

sí mismos de modo q

ue su borde izquierdo sea vertical

paralelo al tron

co del árbol

u otra estructura vertical.

3.Mirar a travé

s del pliegue en dirección de la pend

iente que se quiere medir.

4. Comparar el áng

ulo del pliegue con la pend

iente del terreno

.

54

GARANTÍA LIMITADO

El fabricante le garantiza al comprador consumidor original que este producto no tendrá defectos en los materiales ni en la
mano de obra. Le repararemos o reemplazaremos, a nuestra opción, cualquier pieza que encontremos defectuosa a causa de
los materiales o mano de obra, sin incluir los costos de las piezas o de mano de obra incurridos en el reemplazo de las piezas
y durante un período de tres (3) años desde la fecha de compra del comprador consumidor original. Esta garantía está sujeta
a las siguientes limitaciones y exclusiones.

1. Esta garantía no se aplica al motor, a los componentes del transeje/transmisión, a la batería (excepto lo que se expresa a
continuación) ni partes componentes de estos. Consulte la garantía del fabricante correspondiente a estos artículos.

2. Los costos de transporte ocasionados por el traslado de cualquier unidad o accesorio de equipos motorizados son re­sponsabilidad del comprador. El comprador debe pagar los costos de transporte de cualquiera de las piezas enviadas
para su reemplazo en garantía, excepto cuando el reemplazo haya sido solicitado por el fabricante.

3. Garantía de la batería: En los productos equipados con baterías, le reemplazaremos, sin costo al comprador, cualquier
batería que encontremos defectuosa en su fabricación durante los primeros noventa (90) días de posesión. Después de
noventa (90) días, le cambiaremos la batería, con un costo del 1/12 del precio de una batería nueva por cada mes com­pleto desde la venta original. La batería debe ser conservada de acuerdo con las instrucciones provistas.

4. El período de garantía para cualquier producto utilizado con fines comerciales o de alquiler está limitado a 90 días desde
la fecha original de compra.

5. Esta garantía se aplica solo a productos que han sido ensamblados, ajustados, operados y conservados correctamente y
de acuerdo con las instrucciones provistas. Esta garantía no se aplica a ningún producto que haya estado sujeto a alter­aciones, uso indebido, abuso, ensamblado o instalación incorrectas, daños por envío o al desgaste natural del producto.

6. Exclusiones: Se excluyen de esta garantía las correas, las cuchillas, los adaptadores de las cuchillas, el desgaste natural,
los ajustes normales, los accesorios estándares y el mantenimiento normal.

7. En caso de tener que hacer un reclamo durante el periodo de vigencia de esta garantía, deberá devolver el producto a un
distribuidor de servicio autorizado.

En caso de tener preguntas sobre esta garantía, póngase en contacto con:

HOP
Outdoor Products Customer Service Dept.
9335 Harris Corners Parkway
Charlotte, NC 28269 USA

Proporcione el número de modelo, número de serie y fecha de compra del producto, y el nombre y dirección del distribuidor
autorizado donde compró el producto.

ESTA GARANTÍA NO SE APLICA A DAÑOS INCIDENTALES O CONSECUENTES Y CUALQUIER GARANTÍA IMPLÍCITA
ESTÁ LIMITADA A LOS MISMOS PLAZOS AQUÍ ESTABLECIDOS POR NUESTRAS GARANTÍAS EXPRESAS. Algunas
jurisdicciones no permiten la limitación de daños consecuentes o limitaciones sobre el periodo de duración de una garantía
implícita, por lo que las limitaciones o exclusiones anteriormente detalladas pueden no aplicarse en su caso. Esta garantía le
otorga derechos legales específicos y es posible que usted goce de otros derechos que varían de localidad en localidad.

Esta es una garantía limitada según se define en la Ley Magnuson-Moss de 1975.

En Canadá:
HOP

5855 Terry Fox Way
Mississauga, Ontario
L5V 3E4

55

12.07.12 SR Printed in U.S.A.
