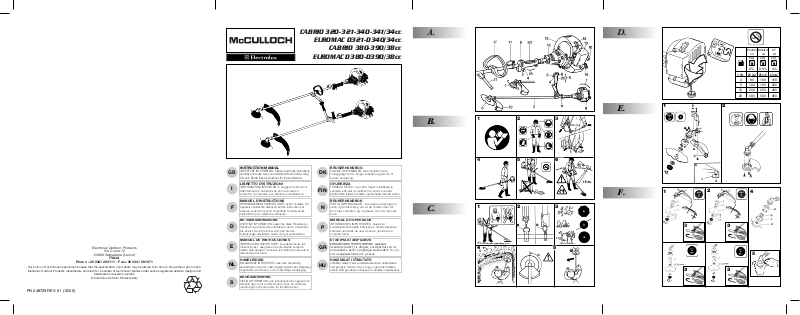

Mcculloch EUROMAC D321/34cc, CABRIO 320/34cc, EUROMAC D380/38cc, CABRIO 380/38cc, CABRIO 321/34cc User Manual [no]

...

Download

Page 1

123

1 ltr

20 cm325 cm340 cm

4 80 100 160

5 100 125 200

10 200 250 400

20 400 500 800

40:1 25:1

2,5%

50:1

2% 4%

Partner

oil

McCulloch

oil2Toil

PN 248729 REV. 01 (12/02)

HANDLEIDING

BELANGRIJKE IMPORTANTS: Lees deze handleiding aandachtig en zorg dat u ailes begrijpt alvorens de kettingzaag te gebrulken en be-waar ze voor toekomstige

raadpleging.

BRUKERHÅNDBOK

VIKTIG INFORMASJON: Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for sen-ere bruk.

BRUKSANVISNING

VIKTIG INFORMATION: Läs instruktionerna noggrant och försäkra dig om att du förstår dem innan du använder utrustningen och spara dem för framtida

behov.

BRUGERHÅNDBOG

VIGTIGE OPLYSNINGER: Læs instruktionerne omhyggeligt, før du bruger enheden og gemme til senere henvisning.

LIBRETTO D’ISTRUZIONI

INFORMAZIONI IMPORTANTI: Leggere le istruzioni attentamente e capirle bene prima di usare il prodotto. Conservare per ulteriore consultazione.

MANUAL DO OPERADOR

INFORMAÇÕES IMPORTANTES: Queira ler cuidadosamente estas instruções e tenha certeza de entendë--las antes de usar a serra e guarde para consulta futura.

EΓXEIPI∆IO XEIPIΣMOE

ΣHMANTIKEΣ ΠΛHPOΦOPIEΣ:

∆ιαβάστε πρoσεxτιxά αvτέσ τισ οδηγίεσ xαι Φρovτίστε vα τισ xαταvoήσετε αvτ τo µηχάvηµα xαι Φuλάξτε το για vα το σuµβοuλεύεστε στο µέλλοv.

OHJEKIRJA

TÄRKEÄÄ TIETOA: Lue nämä ohjeet huolellisesti ja varmista, että olet ymmärtänyt ne, ennen kuin alat käyttää tätä laitetta ja säilytä myöhempää tarvetta varten.

HASZNÁLATI ÚTMUTATÓ

Jótállást vállalni csak rendeltetésszerüen használatba vett gépekre tudunk. Kérj ü hogy a gép használatba vétele elött gondosan olvassa el a kezelési utasításokat.

FIN

INSTRUCTION MANUAL

PORTANT INFORMATION: Please read these instructions carefully and make sure you understand them before using this unit. Retain these instructions for future

reference.

MANUEL D’INSTRUCTIONS

RENSEIGNEMENTS IMPORTANTS: Avant d’utiliser cet appareil, veuillez lire atentivement les instructions et assurez-vous de les avoir comprises. Conservez les instructions pour référence ultérieure.

BETRIEBSANWEISUNG

WICHTIGE INFORMATION: Lesen Sie diese Hinweise zur Handha-bung des Geräts aufmerksam durch. Verwenden Sie es erst, wenn Sie sicher sind, daß Sie alle Anweisungen verstanden haben und gut aufbewahren.

MANUAL DE INSTRUCCIONES

INFORMACIÓN IMPORTANTE: Lea atentamente las instrucciones y asegúrese de entenderlas antes de utilizar esta aparato. Conserve las instrucciones para la referencia en el futuro.

Electrolux Outdoor Products

Via Como 72

23868 Valmadrera (Lecco)

ITALIA

Phone +39 0341 203111 - Fax +39 0341 581671

Our policy of continuous improvement means that the specification of products may be altered from time to time without prior notice. Electrolux Outdoor Products manufacture products for a number of well known brands under various registered patents, designs and

trademarks in several countries.

3 3

CABRIO 320-321-340-341/34cc

EUROMAC D321-D340/34cc

CABRIO 380-390/38cc

EUROMAC D380-D390/38cc

Page 2

0,095”

2.4mm

9”

197” 5000mm

9” 230 mm

10” 255 mm

230mm

10”

255mm

24T

9”

230mm

80T

9”

230mm

240853B

247208

226134B

247208

226135B

247208

236711B

247208

236713B

247208

240998B

240936B

240553

236677

240953B

240936B

240553

236677

34/38cc

SUMMARY CHART TO IDENTIFY THE CORRECT GUARD NEEDED, WITH DIFFERENT CUTTING ATTACHMENTS

TABELLA RIASSUNTIVA PER IL CORRETTO ABBINAMENTO TESTA TAGLIENTE / DIFESA DI SICUREZZA

TABLEAU RECAPITULATIF POUR LE CORRECT ACCOUPLEMENT LAME OU TETE FIL NYLON / DEFENSE DE SECURITE

ÜBERSICHTSTABELLE ZUR AUSWAHL DES RICHTIGEN SCHUTZBLECHES FÜR DIE EINZELNEN SCHNEIDWERKZEUGE

TABLA PARA EL CORRECTO ACOPLAMIENTO DE LA CABEZA CORTANTE Y PROTECTOR DE SEGURIDAD

OVERZICHTSTABEL OM TE BEPALEN WELKE BESCHERMKAP GEBRUIKT MOET WORDEN BIJ DE DIVERSE MAAI-ONDERDELEN

SAMMANFATTANDE TABELL ÖVER KORREKT KOMBINATION AV SKÄRHUVUD/SÄKERHETSSKYDD

OVERSIGTSTABEL VEDRØRENDE DEN KORREKTE SAMMENSÆTNING AF KNIV OG BESKYTTELSESSKÆRM

TAULOKKO LEIKKAAVAN PÄÄN/TURVASUOJUKSEN OIKEASTA YHDISTELMÄSTÄ

TABELL FOR KORREKT MONTERING AV TRÅDSPOLE/SAGBLAD OG SPRUTSKJÆRM/SIKKERHETSVÆRN

TABELA DE RESUMO PARA A CORRETA APLICAÇÃO DA CABEÇA CORTANTE E DEFESA DE SEGURANÇA

ΠEPIΛHΠTIKOΣ ΠINAKAΣ ΓIA THN EΠIΣHMANΣH TOY KATAΛΛHΛOY ΠPOΦYΛAKTHPA, ME ∆IAΦOPA KOΠTIKA EΞAPTHMATA

ÖSSZEFOGLALÓ TÁBLÁZAT: A NYÍRÓFEJ ÖSSZEÁLLITÁSA / BALESETVÉDELEM

FIN

Dichiarazione di Conformità CE

Il sottoscritto, autorizzato dalla E.O.P.I., dichiara che i seguenti prodotti:

Decespugliatori 34-38cc, costruito da E.O.P.I.,

Valmadrera, Italia, sono conformi alle Direttive Europee:

98/37/EEC

(Direttiva Macchine), 93/68/CEE (Direttiva Marcatura CEE) & 89/336/CEE (Direttiva Compatibilità Elettromagnetica),

direttiva

2000/14/CEE (Allegato V).

E Declaracion de cumplimiento de la directriz de la UE

El abajo firmante, autorizado por E.O.P.I., afirma que los siguientes productos:

Desbrozador Gasolina 34-38cc, fabricados por E.O.P.I.,

Valmadrera, Italia

, cumplen con las directivas Europeas 98/37/EEC (Directiva sobre Maquinaria), 93/68/CEE (Directiva sobre Marcas de la CE) &

89/336/CEE (Directiva sobre ‘Compati-bilidad Electro

Magnética’),

directiva 2000/14/CEE (Anexo V).

C CE Konformitätserklärung

Der Unterzeichnete, bevollmächtigt durch E.O.P.I., erklärt, daß folgende Geräte:

Benzin Motorsensen 34-38cc, hergestellt durch

E.O.P.I., Valmadrera, Italia, den Europäischen Richtlinien

98/37/EEC

(Maschinenrichtlinie), 93/68/CEE (CE Kennzeichnungsrichtlinie) & 89/336/CEE (EMV Richtlinie) entsprechen,

richtlinie 2000/14/CEE

(Anhang V).

Déclaration de conformité Européenne

Le soussigné, dûment mandaté par E.O.P.I., déclare que les produits suivants:

Petrol Brushcutter 34-38cc, fabriqués par E.O.P.I., Valmadrera, Italia, sont conformes aux Directives Européennes 98/37/EEC (Directive Sécurité Machine), 93/68/CEE (Directive Marquage CE) &

89/336/CEE (Directive EMC),

directive

2000/14/CEE (Annexe V).

EG Conformiteitsverklaring

Ondergetekende, gemachtigd door E.O.P.I., verklaart dat de volgende produkten:

Benzine Bosmaaier 34-38cc, geproduceerd door E.O.P.I., Valmadrera, Italia voldoen aan de Europese Richtlijnen 98/37/CEE (Machinerie Richtlijn), 93/68/CEE (EG Markering Richtlijn) &

89/336/CEE (Richtlijn aangaande elektromagnetische

compatibiliteit),

richtlijn 2000/14/CEE (Annex V).

Technikai leírások

Alulírott, rendelkezve a E.O.P.I. engedélyével, kijelenti, hogy a jelentermék

34-38cc, melyet a E.O.P.I. 23868 Valmadrera (Lecco) Via

Como, 72 Italia, gyártott, megfelel az európai szabványoknak:

98/37/CEE (gépekre vonatkozó), 93/68/CCE (márkázásnak) és 89/336/CEE (elektromágneses összeegyeztetehetöségnek)

megfelenek

, direktíva 2000/14/CEE (Melléklet V).

@ ∆ήλωση Συµµρφωσης προς τις Eντολές της EE

O υπογεγραµµένοσ, µε eξουσιοδτηση τησ E.O.P.I., δηλώνει τι τα εξήσ προϊντα:

Kλαδευτήρι Bενζίνης για Θάµνους 34-38cc, κατασκευασθέντα

απ την

E.O.P.I., Valmadrera, Italia, HΠA ανταποκρίνονται προσ τισ

Eυρωπαϊκέσ Eντολέσ

98/37/CEE (η περί Mηχανηµάτων Eντολή), 93/68/CEE (η περί του Σήµατοσ CE Eντολή) & 89/336/CEE (η περί Hλεκτροµαγνητικήσ Συµβαττητασ Eντολή), Aηρεκτηβα

2000/14/CEE (Πρηπο επηε V).

; EF Erklæring om Overensstemmelse

Undertegnede, autorisert av E.O.P.I., erklærer at f¯øgende produkt Bensindrevet gress/krattrydderen 34-38cc, konstruert av E.O.P.I. 23868 Valmadrera (Lecco) Via Como, 72 Italia, er i overensstemmelse med føgende europeiske direktiver:

98/37/CEE (Maskineridirektiv),

93/68/CEE (CE-merkingsdirektiv) & 89/336/CEE (Direktiv om

elektromagnetisk kompatibilitet), direktiv

2000/14/CEE (Annex V).

: EU Overensstemmelseerklæring

Undertegnede, bemyndiget af E.O.P.I., erklærer herved, at følgende produkter:

Benzindrevet Græstrimmer

34-38cc, E.O.P.I.,

Valmadrera, Italia, er i overensstemmelse med de eurpæiske direktiver

98/37/EEC (Maskineri direktiv), 93/68/CEE (CE

mærkningsdirektiv) &

89/336/CEE (EMC-direktiv),

direktiv

2000/14/CEE (Annex V).

L EG-försäkran om överensstämmelse

Undertecknad, auktoriserad av E.O.P.I., försäkrar att följande produkter:

Bensintrimmer

34-38cc, tillverkade av E.O.P.I.,

Valmadrera, Italia, är i överensstämmelse med följande europeiska direktiv

98/37/EEC (Maskindirektiv), 93/68/CEE (CE-märknings-

direktiv) &

89/336/CEE (Elektromagnetisk kompatibilitet),

direktiv

2000/14/CEE (Annex V).

Valmadrera, 15.12.01 Pino Todero (Direttore Tecnico) E.O.P.I.

A EC Declaration of Conformity

The undersigned, authorised by E.O.P.I., declares that the following products:

Petrol Brushcutter 34-38cc, manufactured by E.O.P.I., Valmadrera, Italia, are in accordance with the European Directives 98/37/EEC (Machinery Directive), 93/68/CEE (CE Marking Directive) &

89/336/CEE (Directive on electromagnetic compatibility),

directive

2000/14/CEE (Annex V).

Declaração de Conformidade

O abaixo assinado, autorizado por E.O.P.I., declara que os seguintes produtos:

Roçadora a Gasolina

34-38cc, fabricada por E.O.P.I.,

Valmadrera, Italia. estão de acordo com as Directivas Europeias 98/37/EEC Directiva de Maquinaria), 93/68/CEE (Directiva de Marcação CE) e 89/336/CEE (Directiva de Compatibilidade Electromagnética),

directiva 2000/14/CEE (Apêndice V).

/ EY Julistus Vastaavuudesta

Allekirjoittanut, E.O.P.I. in valtuttaamana, vakuuttaa että seuraavat tuotteet:

Polttomoottorikäyttöinen pensasleikkuri

34-38cc, ja jotka

on valmistanut E.O.P.I., Valmadrera, Italia, ovat Euroopan direktiivien

98/37/EEC (Koneisto-direktiivi), 93/68/CEE (CE Merkintä-direktiivi) & 89/336/CEE (Elektromagneettinen Yhteensopivuus-direktiivi)

mukainen,

direktiivi 2000/14/CEE (Liite V).

Page 3

TECHNICAL DATA

DISPLACEMENT (cm3) 34 38 BORE AND STROKE (mm) ENGINE OUTPUT (Kw) ENGINE SPEED AT MAX POWER (min-1) MAXIMUM SPEED, NO LOAD (min-1) MINIMUM SPEED (min-1) BLADE SHAFT SPEED (min-1) BLADE LOCKING NUT TIGHTENING TORQUE (Nm) DRY WEIGHT (kg) FUEL TANK CAPACITY (cm3) SOUND PRESSURE LEVEL (AT THE OPERATOR’S EAR) LpAav (dBA) (ISO7917) GUARANTEED SOUND POWER LEVEL LwAav (dBA) (ISO 10884) MEASURED SOUND POWER LEVEL LwAav (dBA) (ISO 10884) 113 113 VIBRATIONS LEVEL STRING HEAD (ISO 7916) (m/s2) MAX-MIN VIBRATIONS LEVEL BLADE (ISO 7916) (m/s2) MAX-MIN

DATI TECNICI

CILINDRATA (cm3) 34 38

ALESAGGIO x CORSA (mm) POTENZA (Kw) REGIME DI MASSIMA POTENZA (min-1) VELOCITÁ MAX A VUOTO (min-1) VELOCITÁ DI MINIMO (min-1) VELOCITÁ ALBERO PORTALAMA (min-1) COPPIA SERRAGGIO DADO BLOCCALAMA (Nm) PESO A SECCO (Kg) CAPACITÁ SERBATOIO MISCELA (cm3) PRESSIONE SONORA (ALL’ORECCHIO DELL’OPERATORE) LpAav (dBA) (ISO 7917) LIVELLO POTENZA SONORA GARANTITA LwAav (dBA) (ISO 10884) LIVELLO POTENZA SONORA MISURATA LwAav (dBA) (ISO 10884) 113 113 LIVELLO VIBRAZIONI TESTA A FILI (ISO 7916) (m/s2) MAX-MIN LIVELLO VIBRAZIONI LAMA (ISO 7916) (m/s2) MAX-MIN

CARACTERISTIQUE TECHNIQUES

CYLINDREE (cm3) 34 38

ALESAGE/COURSE (mm) PUISSANCE (kW) REGIME MAXIMUM DE PUISSANCE (min-1) REGIME MAXIMUM A VIDE (min-1) REGIME DE RALENTI (min-1) REGIME ARBRE DE TRANSMISSION/LAME (min-1) COUPLE DE SERRAGE VIS BLOCAGE DE LAME (Nm) POIDS A VIDE (Kg) CAPACITE DU RESERVOIR (cm3) PRESSION SONORE (À L’OREILLE DE L’OPERATEUR) LpAav (dBA) (ISO 7917) NIVEAU DE PUISSANCE SONORE GARANTI LwAav (dBA) (ISO 10884) NIVEAU DE PUISSANCE SONORE MESURÉ LwAav (dBA) (ISO 10884) 113 113 VIBRATIONES TETE FIL NYLON (ISO 7916) (m/s2) MAX-MIN VIBRATIONES LAME (ISO 7916) (m/s2) MAX-MIN

38x30 40x30

1,2 1,3

8.000 8.000

10.000 10.000

2.800 2.800

7.700 7.700 17 17

7,1 7,3

900 900

97 97

114 114

8,2-1,8 8,2-1,7

9,05-1,8 9,05-1,7

38x30 40x30

1,2 1,3

8.000 8.000

10.000 10.000

2.800 2.800

7.700 7.700 17 17

7,1 7,3

900 900

97 97

114 114

8,2-1,8 8,2-1,7

9,05-1,8 9,05-1,7

38x30 40x30

1,2 1,3

8.000 8.000

10.000 10.000

2.800 2.800

7.700 7.700 17 17

7,1 7,3

900 900

97 97

114 114

8,2-1,8 8,2-1,7

9,05-1,8 9,05-1,7

TECHNISCHE DATEN

HUBRAUM (cm3) 34 38

BOHRUNG X HUB (mm) LEISTUNG (Kw) HÖCHSTDREHZAHL (min-1) OBERE LEERLAUFDREHZAHL (min-1) LEERLAUFDREHZAHL (min-1) DREHZAHL SCHLAGBLATTWELLE (min-1) ANZUGSMOMENT SICHERUNGSMUTTER (Nm) TROCKENGEWICHT (Kg) TANKINHALT (cm3) SCHALLDRUCK (AM OHR DES BENUTZERS) LpAav (dBA) (ISO 7917) SCHALLLEISTUNGS - STUFE GEWÄHRLEISTET LwAav (dBA) (ISO 10884) SCHALLLEISTUNGSSTUFE GEMESSEN LwAav (dBA) (ISO 10884) 113 113 FADENKOPFVIBRATIONEN (ISO 7916) (m/s2 )MAX-MIN SCHLAGBLATTVIBRATIONEN (ISO 7916) (m/s2) MAX-MIN

38x30 40x30

1,2 1,3

8.000 8.000

10.000 10.000

2.800 2.800

7.700 7.700 17 17

7,1 7,3

900 900

97 97

114 114

8,2-1,8 8,2-1,7

9,05-1,8 9,05-1,7

Page 4

DATOS TECNICOS

CILINDRADA (cm3)

DIAMETRO Y CARRERA (mm) 38x30 40x30 POTENCIA DEL MOTOR (Kw) 1,2 1,3 REGIMEN DE MAXIMA POTENCIA (min-1) 8.000 8.000 VELOCIDAD MAXIMA EN VACIO (min-1) 10.000 10.000 VELOCIDAD AL MINIMO (min-1) 2.800 2.800 VELOCIDAD EJE/CUCHILLA (min-1) 7.700 7.700 LLAVE DE TORSION TORNILLO DE FIJACION DE LA CUCHILLA (Nm) 17 17 PESO EN VACIO (Kg) 7,1 7,3 CAPACIDAD DEL DEPOSITO DE COMBUSTIBLE (cm3) 900 900 PRESION SONORA (AL OIDO DEL USUARIO) LpAav (dBA) (ISO 7917) 97 97 NIVEL DE POTENCIA SONORA GARANTIZADA LwAav (dBA) (ISO 10884) 114 114 NIVEL DE POTENCIA SONORA MEDIDA LwAav (dBA) (ISO 10884) 113 113 VIBRACIONES CABEZA DE HILO (ISO 7916 ) (m/s2) MAX-MIN 8,2-1,8 8,2-1,7 VIBRACIONES CUCHILLA (ISO 7916) (m/s2) MAX-MIN 9,05-1,8 9,05-1,7

TECHNISCHE GEGEVENS

INHOUD MOTOR (cm3)

BORING EN SLAG (mm) MOTOR VERMOGEN (Kw) TOERENTAL BIJ MAXIMAAL VERMOGEN (min-1) MAXIMUM SNELHEID, ZONDER BELASTING (min-1) MINIMUM SNELHEID (min-1) SNELHEID BOOM-BLAD (min-1) BLADBEVESTIGINGSBOUT (Nm) LEDIG GEWICHT (Kg) INHOUD BRANDSTOFTANK (cm3) DUTCHI GELUIDSDAUK (AAN HET DOR VAN DE GEBRUIKER) LpAav (dBA) (ISO 7917) GEWAARBORGD GELUIDSVERMOGENSNIVEAU LwAav (dBA) (ISO 10884) GEMETEN GELUIDSVERMOGENSNIVEAU LwAav (dBA) (ISO 10884) 113 113 VIBRATIE NYLON DRAADKOP (ISO 7916) (m/s2) VIBRATIE MAAIBLAD (ISO 7916) (m/s2)

MAX-MIN 8,2-1,8 8,2-1,7

MAX-MIN 9,05-1,8 9,05-1,7

34 38

38x30 40x30

1,2 1,3

8.000 8.000

10.000 10.000

2.800 2.800

7.700 7.700 17 17

7,1 7,3 900 900

97 97

114 114

s TEKNISKA DATA

CYLINDERVOLYM(cm3) 34 38

BORRNINGxSLAG (mm) 35x30 EFFEKT (kW) VARVTAL VID MAX. EFFEKT (min-1)8.000 HÖGSTA HASTIGHET VID TOMGÅNG (min-1) LÄGSTA HASTIGHET (min-1) HÖGSTA HASTIGHET KLINGA (min-1) SPÄNNINGSMUTTRAR FÖR BLOCKERING AV KLINGAN (Nm) TORRVIKT (Kg) BRÄNSLETANKENS KAPACITET (cm3) LJUDNIVÅ (vid örat) LpAav (dBA) (ISO 7917) NIVÅ EFFEKT LJUD-GARANTERAD LwAav (dBA) (ISO 10884) UPPMÄTT LJUDEFFEKTNIVÅ LwAav (dBA) (ISO 10884) 113 113 VIBRATIONER NYLONTRÅDSHUVUD (ISO 7916) (m/s2) VIBRATIONER KLINGA (ISO 7916) (m/s2)

MAX-MIN 9,05-1,8 9,05-1,7

MAX-MIN 8,2-1,8 8,2-1,7

38x30 40x30

1,2 1,3

8.000 8.000

10.000 10.000

2.800 2.800

7.700 7.700 17 17

7,1 7,3 900 900

97 97

114 114

q TEKNISKE DATA

CYLINDER (cm3) 34 38

UDBORING/STEMPESLAG (mm) EFFEKT (Kw) MOTOREFFEKT V. MAX.HASTIGHED (min-1) MAXIMUM HASTIGHED INGEN BALASTNING (min-1) MINIMUM HASTIGHED (min-1) MAXIMUM KLINGEOMDREJNINGER (min-1) SPÆNDING AF KNIVMØTRIK(Nm) NETTO VÆGT (Kg) BENZINTANKENS KAPACITET (cm3) LYDNIVEAU (VED BRUGERENS ØRE) LpAav (dBA) (ISO 7917) KONSTATERET LYDEFFEKTNIVEAU LwAav (dBA) (ISO 10884) MÅLT LYDEFFEKTNIVEAU LwAav (dBA) (ISO 10884) 113 113 VIBRATIONER NYLONSNØREHOVED (ISO 7916) (m/s2) VIBRATIONER KNIV (ISO 7916) (m/s2)

MAX-MIN 9,05-1,8 9,05-1,7

MAX-MIN 8,2-1,8 8,2-1,7

38x30 40x30

8.000 8.000

10.000 10.000

2.800 2.800

7.700 7.700

1,2 1,3

17 17

7,1 7,3 900 900

97 97

114 114

Page 5

TEKNISET TIEDOT

SYLINTERIN TILAVUUS (cm3)

HALKAISIJAxISKUNPITUUS (mm) 38x30 40x30 TEHO (kW) 1,2 1,3 MOOTTORIN KIERR TÄYDELLÄ TEHOLLA (min-1) 8.000 8.000 MAKSIMINOPEUS TYHJÄNÄ (min-1) 10.000 10.000 MINIMINOPEUS (min-1) 2.800 2.800 TERÄNKANNATIN AKSELIN NOPEUS (min-1) 7.700 7.700 TERÄNLUKITSIJAMUTTERIN KIINNITYSPARI (Nm) 17 17 MOOTTORIN PAINO (Kg) 7,1 7,3 POLTTOAINESÄILIÖN tilavuus (cm3) 900 900 KÄYTTÄJÄN KORVALLE TULEVAÄÄNENPAINE LpAav (dBA) (ISO 7917) 97 97 ÄNENVOIMAKKUUSTASO TAATTU LwAav (dBA) (ISO 10884) 114 114 POZIOM MIERZONEJ MOCY DZWIEKU LwAav (dBA) (ISO 10884) 113 113 VÄRÄHTELYT NAILONLANKAPÄÄ (ISO 7916) (m/s2) MAX-MIN 8,2-1,8 8,2-1,7 VÄRÄHTELYT TERÄ (ISO 7916) (m/s2) MAX-MIN 9,05-1,8 9,05-1,7

{

TEKNISKE DATA

SYLINDERVOLUM (cm3) SYLINDERMIAMETER OG SLAGlengde (mm) 38x30 40x30 MOTOREFFEKT (kW) 1,2 1,3 HØYESTE HASTIGHET (min-1) 8.000 8.000 MAKSIMUMSHASTIGHETEN VED TOMGANG (min-1) 10.000 10.000 MINIMUMSHASTIGHET (min -1) 2.800 2.800 HASTIGHETEN AV BLADHOLDERENS DRIVAKSEL (min-1) 7.700 7.700 Mutter FOR BLOKKERING AV BLAD (Nm) 17 17 NETTO VEKT (Kg) 7,1 7,3 DRIVSTOFFKAPASITET (Liter) 900 900 Lydtrykk LpAav (dBA) (ISO 7917) 97 97 GARANTERT LYDSTYRKENIVÅ LwAav (dBA) (ISO 10884) 114 114 MÅLT LYDSTYRKENIVÅ VIBRASJONER NYLONTRÅD KLIPPEHODE (ISO 7916) (m/s2) MAX-MIN 8,2-1,8 8,2-1,7 VIBRASJONER BLAD (ISO 7916) (m/s2) MAX-MIN 9,05-1,8 9,05-1,7

CILINDRADA (cm3)

DIAMETRO/CURSO (mm) 38x30 40x30 POTENCIA (Kw) 1,2 1,3 POTENCIA MAXIMA DESENVOLVIDA (min-1) 8.000 8.000 VELOCIDADE MAXIMA EN VAZIO (min-1) 10.000 10.000 VELOCIDADE MINIMA (min-1) 2.800 2.800 VELOCIDADE EIXO/LÂMINA (min-1) 7.700 7.700 PAR APERTO PORCA PARA LÂMINA (Nm) 17 17 PESO EM VAZIO (Kg) 7,1 7,3 CAPACIDADE DO DEPOSITO (cm3) 900 900 PRESSÃO SONORA (AO OUVIDO DO OPERADOR) LpAav (dBA) (ISO 7917) 97 97 NIVEL POTÊNCIA SONORA GARANTIDA LwAav (dBA) (ISO 10884) 114 114 NÍVEL POTÊNCIA SONORA MEDIDA LwAav (dBA) (ISO 10884) 113 113 NIVEL VIBRAÇÕES CABEÇA DE FIO (ISO 7916) (m/s2) MAX-MIN 8,2-1,8 8,2-1,7 NIVEL VIBRAÇÕES LÂMINA (ISO 7916) (m/s2) MAX-MIN 9,05-1,8 9,05-1,7

LwAav (dBA) (ISO 10884)

CARACTÉRISTICAS TECNICAS

34 38

113 113

34 38

TEXNIKA ΣTOIXEIA

EKTOΠIΣMA (εκµ.³) ∆IAMETPHMA KAI ∆IA∆POMH (χλστ.) 38x30 40x30 EΞO∆OΣ MHXANHΣ (kw) 1,2 1,3 TAXYTHTA MHXANHΣ ΣE MEΓIΣTH IΣXY (min-¹) 8.000 8.000 MEΓIΣTH TAXYTHTA XΩPIΣ ΦOPTIO (min-¹) 10.000 10.000 EΛAXIΣTH TAXYTHTA (min-¹) 2.800 2.800 TAXYTHTA AΞONA ΛEΠI∆AΣ (min-¹) 7.700 7.700 POΠH ΣTPEΨEΩΣ AΣΦAΛIΣTIKOY ΠAΞIMA∆IOY ΛEΠI∆AΣ (Nm) 17 17 ΞHPO BAPOΣ (χγ.) 7,1 7,3 XΩPHTIKOTHTA NTEΠOZITOY BEZINHΣ (εκµ.³) 900 900 EΠIΠE∆O ΠIEΣHΣ HXOY (ΣTO AYTI TOY XEIPIΣTH) LpAav (dBA) (ISO 7917) 97 97 EΓΓYHMENH ΣTAθMH AKOYΣTIKHΣ IΣXYOΣ LwAav (dBA) (ISO 10884) 114 114 METPHθEI

ΣA ΣTAθMH AKOYΣTIKHΣ IΣXYOΣ

EΠIΠE∆O KPA∆AΣMΩN KEΦAΛHΣ KOP∆ONIOY (ISO 7916) (m/s²) MAX-MIN 8,2-1,8 8,2-1,7 EΠIΠE∆O KPA∆AΣMΩN ΛEΠI∆AΣ (ISO 7916) (m/s²) MAX-MIN 9,05-1,8 9,05-1,7

TECHNIKAI ADATOK

HENGER ÜRTARTALOM (cm3)

BELSÖ ÁTMÉRÖ JÁRAT 38x30 40x30 TELJESITMÉNY (Kw) 1,2 1,3 LEGNAGYOBB TELJESITMÉNYÜ ÜZEMELTETÉS (min-1) 8.000 8.000 LEGMAGASABB SEBESSÉG ÜRESJÁRATBAN (min-1) 10.000 10.000 MINIMUM SEBESSÉG (min-1) 2.800 2.800 PENGETENGELY SEBESSÉG (min-1) 7.700 7.700 PENGEZÁRÓ CSAVAROK (Nm) 17 17

ÜRESSÚLY (Kg) 7,1 7,3 ÜZEMANYAG TARTÁLY BEFOGADÓ KÉPESSÉG (cm3) 900 900

HANGERÖSSÉG (KEZELÖ FÜLÉRE HATÓ) LpAav (dBA) (ISO 7917) 97 97 GARANTÁLT HANGTELJESÍTMÉNYSZINT LwAav (dBA) (ISO 10884) 114 114

MÉRT

HANGTELJESÍTMÉNYSZINT LwAav (dBA) (ISO 10884)

NYIRÓFEJ REMEGÉSI SZINTJE (ISO 7916) (m/s2) MAX-MIN 8,2-1,8 8,2-1,7 PENGE REMEGÉS SZINTJE (ISO 7916) (m/s2) MAX-MIN 9,05-1,8 9,05-1,7

LwAav (dBA) (ISO 10884)

34 38

113 113

34 38

113 113

Page 6

1234 5 6

Read operator’s

manual carefully

Leggere attentamente

questo manuale Lire attentivement ce

manuel Lesen Sie das Handbuch

aufmerksam durch

Lea cuidadosamente el

manual de instrucciones Gebruiksaanwijzing

zorgvuldig lezen

Läs bruksanvisningen

noggrant Læs brugsanvisningen

omhyggeligt Lue tämä ohjekirjanen

huolellisesti Les nøye denne

{

manual Ler atentamente este

manual

∆ιαβάστε τισ οδηγίεσ

προσεκτικά

A használati utasitást kérjük

≤

figyelemmel elolvasni

Do not use Maximum blade Warning Blade Beware of Maximum Choke fully opened Choke closed

metal blades speed Caution thrust projected objects safety distance (hot start / run) (cold start)

Non usare lame Velocità massima Avvertimento Attenzione reazione Attenzione al Distanza di Farfalla aria aperta Farfalla aria chiusa

metalliche della lama Attenzione della lama materiale proiettato sicurezza (Avviamento a caldo)

Ne pas utiliser de Plein régime

lames métalliques de la lame réactions de la lame projections de sécurité Keine Metallschlag- Zulässige Drehzahl Achtung

blätter verwenden des Schalgblattes Vorsicht

No utilice

cuchillas metálicas

Gebruik geen

metalen maaibladen

Anvånd inte Klingans hogsta Upplysning Uppmarksamma Se upp for Säkert Choken helt öppen Choken stängd

metallkliga hastighet Varning klingans reaktion ivägslungade föremål avstånd (start med varm motorn) (start med kall motor)

Älä käytä Te rän Varoitus Varo terän Varo sinkoavia

metalliteriä maksiminopeus Huomio reaktiota materiaaleja

Brug ikke Max. kniv

metal knive hastighed reaktion

Ikke bruk

{

metallblad

Não utilize Velocidade

lâminas metalicas máxima da lâmina reacções da lâmina material projetado de segurança (Arranque a quente)

Mη χρησιµοποιείτε

µεταλλικέσ λεπίδεσ

Fémpengék

≤

használata tilos

Wear safety clothing: 1 Approved safety glasses or face shield / 2 Approved safety helmet / 3 Approved ear defender / 4 Approved gloves / 5 Approved safety footwear

Abbigliamento di sicurezza: 1 Occhiali di protezione o visiera protettiva approvati / 2 Casco protettivo omologato / 3 Paraorecchi di protezione / 4 Guanti approvati / 5 Stivali di sicurezza approvati

Porter des vêtements de protection: 1 Lunettes ou visière de sécurité approuvés / 2 Casque de sécurité homologué / 3 Protecteur de l’ouie approuvé / 4 Gants approuvé / 5 Chaussures de sécurité

Schutzkleidung: 1 Zugelassene Schutzbrille oder Gesichtsschutz / 2 Zugelassener Schutzhelm / 3 Zugelassener Ohrenschutz / 4 Zugelassene Arbeitshandschuhe / 5 Zugelassene Sicherheitsschuhe Llevar ropa de seguridad: 1 Gafas de protección o visera de protección aprobadas / 2 Casco de seguridad homologado / 3 Protectores de oídos homologados / 4 Guantes aprobados / 5 Botas de seguridad homologadas

Veiligheidskleding: 1 Goedgekeude veiligheidsbril of gezichtsbeschemer / 2 Gekeurde veilicheidshelm / 3 Gekeurde oor beschermers / 4 Gekeurde handschoenen / 5 Geleude veiligheidsschoenen Använd skyddeskläder: 1 Skyddsglasögon eller godkänt skyddsvisir / 2 Godkänd skyddshjälm /3 Godkända öronskydd / 4 Godkända handskar / 5 Godkända skyddsstövlar

Ifør dem sikkerheds beklædning: 1 Godkendte sikkerhendsbriller eller visir / 2 Godkendt sikkerhendshjelm / 3 Godkendte høreværn / 4 Godkendte handsker / 5 Godkendt sikkerhedsstøvler Puo päällesi turvavaatteet 1 hyväksytyt suojalasit tai kasvosuojus / 2 hyväksytty turvakypärä / 3 hyväksytty kuulonsuojain / 4 hyväksytyt käsineet / 5 hyväksytyt turvakongät Bruk beskyttelsesklær: 1 Bruk godkjente beskyttelsesbriller eller ansiktsskjerm / 2 Godkjent beskyttelseshjelm / 3 Godkjent hørselsvern / 4 Godkjente hansker / 5 Godkjente beskyttelsesstøvler

Vestuário de segurança: 1 Óculos de proteção ou viseira protetora aprovados / 2 Capacete protetor homologado / 3 Pára -orelhas de proteçáo aprovadas / 4 Luvas aprovadas / 5 Botas de segurança aprovadas

Φοράτε προστατευτικά ρούχα: 1 Eγκεκριµένα προστατευτικά γυαλιά ή ασπίδα προσώπου / 2 Eγκεκριµένο προστατευτικ κράνοσ / 3 Eγκεκριµένεσ ωτοασπίδεσ / 4 Eγκεκριµένα γάντια / 5 Eγκεκριµένη προστατευτική υπδηση

Balesetvédelmi felszerelés: 1) védöszemüveg, vagy elöírt védömaszk 2) elöírt védösisak 3) fülvédö

4) elöírt kesztyü 5) elöírt védöcsizma

MAX. 0000

Attention

Velocidad máxima Advertencia Cuidado con la Tenga cuidado con Distancia mínima Estrangulador totalmente Estrangulador cerrado

de la cuchilla Precaución

Maximum toerental Waaschuwing

maaiblad Lep op

Advarsel

Maksimumshastigheten

av bladet

Mέγιστη

ταχύτητα λεπίδασ Kίνδυνοσ ισχύσ λεπίδασ

Pengék maximális

sebessége

Advarsel “Vær

Forsiktig”

Atenção

Προειδοποίηση

Figyelmeztetés

figyelem

Attention aux Attention aux

Auf den Rückstoß des Auf hochgeschleuderte Schlagblattes achtgeben

reacción de la cuchilla

Pas op voor terugslag

van het maaiblad

Kniv Pas på Minimum Choker helt åben Choker lukket

Pass opp for Pass opp for

reaksjonen av bladet

Atençao as Atençao ao Distancia

Προωστική

Figyelem a pengék

reakciójára

Gegenstände achtgeben (Starten bei warmem Motor)

los objetos proyectados

Pas op voor Minimale Chokeklep geopend (Het

uitstekende voorwerpen

tilbagekastede genstande

sprutende materiale (Start av varm motor)

Προσέχετε απ

προεξέχοντα αντικείµενα

Figyelem az idegen

anyagok kilövelésére

Distance minimum

Sicherheitsabstand

de seguridad

veiligheidsafstand

Turvaetäisyys

sikkerheds afstand

Sikkerhetsavstand

Mέγιστη απσταση

ασφαλείασ

Biztonsági

távolság

Levier starter ouvert, Levier starter fermé

marche (démarrage à chaud)

abierto (Arranque en caliente)

starten van een warme motor)

Ilmaläppä täysin auki

(Lämpimän moottorin käynnistys)

(Start af varm motor)

Alavanca do starter aberto

(θερµή εκκίνηση/λειτουργία)

Nyitott folytószelep

(meleg motor esetén)

Do not smoke while re-fuelling or while operating the trimmer

Non fumate durante il rifornimento e l’utilizzo

Ne pas fumer pendant le remplissage et pendant l’utilisation

Rauchen Sie weder beim Auftanken noch bei der Arbeit No fume mientras reposta combustible o mientras que utiliza

Bij het werken met de machine en het vullen van de tank niet roken

Rökning förbjuden under påfyllning och under användning

Ryg ikke under påfyldning af benzin eller når maskinen betjenes

Älä tupakoi laittaessasi polttoainetta tai koneen käytön aikana

Røking forbudt ved fylling av bensin og under bruk.

Não fumar durante o abastecimento e durante a utilização

Mην καπνίζετε ταν βάζετε καύσιµο ή ταν χρησιµοποιείτε το εργαλείο

Tilos tankolás közben dohányozni

(Avviamento a freddo)

Luftklappe offen Luftklappe geschlossen

Choken er åpen

Tσοκ πλήρωσ ανοικτ

(démarrage à froid)

(Starten bei kaltem Motor)

(Arranque en frio)

Chokeklop gesloten (Het starten van een koude motor)

Ilmaläppä kiinni

(Kylmän moottorin käynnistys)

(Start af kold motor) Choken er helt stengt

(Start av kald motor)

Alavanca do starter

fechada (Arranque a frio)

Tσοκ κλειστ

(ψυχρή εκκίνηση)

Zárt folytószelep

(hideg motor esetén).

el desbrozador

Page 7

Due to a constant product improvement programme, the factory

reserves the right to modify technical details mentioned in this

manual without prior notice. La casa produttrice si riserva la possibilità di variare

caratteristiche e dati del presente manuale in qualunque momento e senza preavviso.

La Maison se réserve la possibilité de changer des

caractéristiques et des données de ce manuel à n’importe quel moment et sans préavis.

m Sinne des Fortschritts behält sich der Hersteller das Recht

technische Änderungen ohne vorherigen Hinweis

vor, durchzuführen.

La firma productora se reserva la posibilidad de cambiar las

características y datos del presente manual en cualquier momento y sin previo aviso.

Door konstante produkt ontwikkeling behoud de fabrikant zich

het recht voor om rechnische specificaties zoals vermeld in deze handleiding te veranderen zonder biervan vooraf bericht te geven.

Tilverkaren reserverar sig rätten att ändra fakta och uppgifter ur

handboken utan förvarning. Producenten forbeholder sig ret til ændringer, hvad angår

karakteristika og data i nærværende instruktion, når som helst og uden varsel.

Jatkuvan tuotteen parannusohjelman tähden valmistaja pidättää

oikeuden vaihtaa ilman ennakkovaroitusta tässä ohjekirjasessa mainittuja teknisiä yksityiskohtia.

Produsenten forbeholder seg all rett og mulighet til å forandre

{

tekniske detaljer i denne manualen uten forhåndsvarsel.

A casa productora se reserva a possibilidade de variar

características e dados do presente manual em qualquer momento e sen aviso prévio.

Λγω προγράµµατοσ συνεχούσ βελτίωσησ προϊντων, το

εργοστάσιο επιφυλάσσεται του δικαιώµατοσ να τροποποιεί τισ τεχνικέσ λεπτοµέρειεσ που αναφέρονται στο εγχειρίδιο αυτ χωρίσ προηγούµενη ειδοποίηση.

A gyártó cég fenntartja a jogot arra, hogy a használati

utasitásban megadott adatokon és technikai tulajdonságokon bármikor és elözetes bejelentés nélkül változtasson.

Page 8

A. GENERELL BESKRIVELSE

1) MOTOR

2) STANG

3) GASSPAK

4) BLOKKERINGSGASSPAKEN

5) HØYRE BETJENINGSHÅNDTAK

6) BLAD

7) TRÅDSPOLE

8) STOPPBRYTER (STOP)

9) CHOKESPAK

10) STARTHÅNDTAK

11) OPPHENGSRING

B. SIKKERHETSNORMER

1) Man anbefaler alle brukere av gress og krattrydder

å lese nøye først denne manual før gress/krattrydderen taes i bruk. Bruk kun produktet til hva det er egnet for. Ikke la krettklipperen brukes av barn.

2) Bruk av fress/krattrydder krever riktige klær. Bruk :

{

a) Tilsittende beskyttelsesklær (ikke bruk korte bukser eller vide klær). b) Vernestøvler (ikke bruk sandaler eller vær barbent). c) Vernehansker. d) Ansiktsskjerm eller vernebriller. Fjern plast-folien om den finnes. e) Hørselsvern. f) Vernehjelm hvis De bruker rundt sagblad.

Vær sikker på å kunne stoppe motoren i nødstilfeller. (Se kapittel START OG STOPP AV MOTOREN). Krattrydderen må aldri brukes hvis man er trett uopplagt eller under virkning av alkohol eller visse medisiner.

Pass opp for maskinens roterende deler og varme overflater.

3) Et forlenget bruk av motoren eller andre vibrerende verktøysmaskiner kan føre til “Den hvite fingers sykdom”. (Ryenauds fenomen). Denne reduserer følsomheten av fingrene og hendene med mindre følsomhet for temperaturforandringer og nummenhet.

Brukeren må derfor kontrollere fingrer og hender hvis motoren brukes ofte og regelmessig. Hvis noen av disse symtom oppstar, søk umiddelbart lege.

Hold alltid krattrydderen godt fast med begge hender. Stå stabilt på fast underlag. Krattrydderen må kun brukes til det den er beregnet til. (se kapittel BRUK MED SIKKERHET).

4) Transporter aldri krattrydderen mens motoren er i gang, selv over små avstander. Den skal transporteres med avslått motor og med bladet pekende bakover. Bladbeskytter settes på bladet. Under transport må krattrydderen være fastspent, den må ikke røre på seg. Dette for å unnga at ikke noe bensin renner ut. ADVARSEL: For din sikkerhets skyld er det nødvendig å beskytte bladet med dekslet som følger med når det skal transporteres eller

12) TENNPLUGG

13) LUFTFILTERLOKK

14) TANK LOKK

15) EKSOSPOTTE

16) MOTORSJØT/STANG

17) FREMRE DELTA HÅNDTAK

18) BAKRE BETJENINGSHÅNDTAK

19) SIKKERHETSVERN

20) SIKKERHETSSPAK

21) SIKKERHETSBARRIERE VED SIDEN

oppbevares. Man anbefaler å tømme drivstofftanken ved transport. start må man stå stabilt med føttene. Kontroller at blad eller trådspolen ikke støter mot mark eller andre hinder.

5) FORHOLDSREGLER MOT BRANN: Ikke bruk krattrydderen i nærheten av ild eller Ikke start eller la motoren gå på steder eller stengte steder.

UTBLÅSNINGSGASSER ER GIFTIGE HVIS DE BLIR INNPUSTET, MAN KAN KVELES OG DØ. Etter fylling av drivstoff, tørk alltid opp eventuelt drivstoffsspill. Ikke røk under påfylling. Start alltid motoren langt fra påfyllingsplassen og drivstoffsbeholdere (minimumsavstand 3 meter). Ikke fyll mens motoren går.

6) Hold personer og dyr langt fra arbeidsplassen (minimumsavstand 15 meter). Under arbeid kan det hende at det spruter opp jord, gress, sten og andre gjenstander fra blad og trådspole. Hvis noen nærmer seg, stopp motoren og stopp bladet eller det roterende hodet (se kapittel START OG STOPP AV MOTOR). Bladet er skarpt, vær derfor forsiktig selv om motoren er stoppet.

Bruk arbeidshansker. Stopp motoren og vent til alle roterende deler er stoppet før man begynner å hanske med maskinen og i alle tilfeller før man rører ved blad eller trådspole.

BRUK ALDRI KRATTRYDDEREN UTEN Å ANVENDE DET SPESIELLE SIKKERHETSVERN (se kapitler BRUK MED SIKKERHET og MONTERING AV BLAD OG TRÅDSPOLE).

Uaktsomhet av disse sikkerhetsnormer kan føre til alvorlige skader: a) Muligheten av å komme i kontakt med de roterende skarpe deler. b): Muligheten av å bli truffet av gjenstander som spruter opp.

ADVARSEL: Ikke sett motoren i gang hvis ikke stangen er koblet til motoren. Koblingen kan eksplodere.For maskiner med kobling, forsikre seg om at skjæreredskapen står stille mens motoren går på tomgang.

Start krattrydderen på flat mark. Ved

bensinspill.

dårlig luftede

Page 9

C. BRUK MED SIKKERHET

Man anbefaler å bruke dette produkt på høyre side av kroppen; Sånn at utblåsningsgassen kommer fritt ut uten at klærne av brukeren er i veien og uten å komme i nærheten av ham. Hvis De ikke har brukt krattrydderen før, er det best å ta en liten læretid i bruk før De bruker maskinen. Sjekk maskinen nøye før bruk. Undersøk at det ikke fins løse skruer, ødelagte deler eller tap av drivstoff.

Bytt ut tilbehør (blad, trådhoder, varnetilbehør) som er ødelagte eller utslitte.

Henvend dem til Deres autoriserte Service Stasjon for utbytting av ødelagte deler. Kontroller regelmessig det antivibrerende system.

N.B. For å vedlikeholde sikkerhet og prestasjon av maskinen, bruk kun originale deler og tilbehør.

Unngå langvarig bruk av maskinen. Vibrasjonene kan være skadlige.

1) Før hver bruk, fjern sten, glassbiter, rep, metalldeler eller andre ting fra arbeidsplassen. Disse kan komme inn i de roterende deler eller sprute langt bort. Dette kan være farlig. Skjær kun materiale med tilbehør som er egnet til dette. Unngå kontakt av skjærede deler med sten, metall etc.

Forviss deg om at haret er festet og forblir over for skuldrene.

Før man begynner å arbeide settes selen på korrekt. Denne kan reguleres med en spenne sånn at krattryderen er i riktig balanse på Deres høyre side og med bladet eller trådspolen paralelt med bakken. Ikke bruk redskapen hvis De står ustabilt pa bena. Man må alltid stå stabilt. Under bruk må man alltid klippe området som er foran seg, gå alldri bakover og klipp da eventuelle farer er usynelige.

På modeller med deltahandtak som er avsett til skjæreblad, er det obligatorisk med en sikkerhetsbarriere på siden. Hensikten med denne sikkerhetsbarrieren er for å hindre at bladet kommer i kontakt med ben eller føtter til brukeren.

2) Opphengsringen (B) må stå på opprinnelig posisjon for å unngå en eventuell ulikevekt av maskinen. På modeller med håndtak “U”, kan det fremre halvhåndtak reguleres separat for å gjøre bruken lettere.

3) På Deres krattrydder kan det monteres følgende tilbehør: a) blad, b) trådspole.

Ikke monter noe blad uten en korrekt installasjon av alle komponenter. I motsatt tilfelle kan bladet løsne og volde alvorlige skader av bruker eller personer.

a) VED BRUK AV ROTERENDE BLAD MÅ ALLTID PASSENDE SIKKERHETSVERN BRUKES.

b) VED BRUK AV TRÅDSPOLE MÅ ALLTID PASSENDE SIKKERHETSVERN BRUKES.

Ved bruk, hold alltid den fremste delen av maskinen (blad eller trådspole) under livlinjen.

TRÅDSPOLE:

Kontroller alltid den korrekte montering og bruk den til klipping av gress, gressplener, ugress, klipping av kanter, og steder der det ellers er vanskelig å komme til på grunn av hinder så som trær, murer og gjerder.

Trådspole klippehode reduserer også muligheten av skade på små planter eller barken av trær.

Til trådspolen bruk kun fleksibel tråd som ikke er av metall og som er anbefalt av fabrikanten. Bruk aldri for eks, metalltråd som kan ryke av og bli en farlig prosjektil.

BLAD:

Kontroller alltid den korrekte montering. Ved montering av skjæremekanismene følg

nøyaktig instruksjonene i kapittel AV BLAD OG TRÅDSPOLE”.

Fest skjæremekanismene ved å montere alle og kun de deler som står i beskrivelsen og i rett rekkefølge.

4) BLAD: De kan skjære alle typer av gress, tørrkvister og småbusker. Bruk maskinen som en sigd mens man kutter med gasspedalen klemt helt ned til bunnen.

5) ADVARSEL: Bruk alltid et skarpslipt blad.Blad med utslitte skjæretenner kan volde problemer under skjæring og dessuten skape BAKSLAG. Det vil si et voldsomt støt på framsiden av maskinen på grunn av at bladet støter på tre eller andre gjenstander. Sånne støt kan forplante seg fra maskinen til brukeren som på denne måte kan tape kontrollen over maskinen. Ikke slip et skadet blad. men bytt det ut med et nytt.

BAKSLAG kan også forekomme når man skjærer med hver type av rundt blad på risikable steder man anbefaler derfor å med den resterende delen av bladet.

RUNDT SAGBLAD: Er berengnet til skjæring av ungtrær og små trær med en diameter opp til 7 cm og til rensking av busker.

ADVARSEL: VED BRUK AV METALLBLAD MED 24-80 TENNER ER DET OBLIGATORISK Å BRUKE DOBBELTSKULDRET SELE OG SIKKERHETSVERN (VERN) SOM STÅR I SAMMENFATNINGSTABELLEN, (SE PUNKT KLÆR I KAPITTEL SIKKERHET: BRUK HJELM).

BARE BRUK ORIGINALT TILBEHØR OG ORIGINALE RESERVEDELER LEVERT AV AUTORISERTE SERVICEFORHANDLERE. BRUK AV IKKE-ORIGINALE TILBEHØR OG RESERVEDELER ØKER SKADERISIKOEN. I DETTE TILFELLET KAN IKKE GØRES ANSVARLIG FOR PERSON- ELLER TINGSKADER.

“MONTERING

skjære

;

Page 10

D. BLANDET DRIVSTOFF

Bare bruk drivstoff som er anbefalt i denne håndboken.

Dette produktet er utstyrt med en totaktsmotor som trenger en totakts bensin og oljeblanding. Bruk bensin eller blyfri bensin med et minimum oktantall på 90.

Bare bruk totaktsolje fra en forseglet beholder. For å få en god oljeblanding, fyll oljen på bensinkannen før bensinen.

Bruk av bensin eller olje av dårlig kvalitet kan redusere maskinens ytelse eller redusere levetiden for enkelte komponenter, altså føre til motorhavari

BLYFRI BENSIN

Ved bruk av blyfri bensin, må du bruke en fullstendig syntetisk totaktsolje eller merke av totaktsolje, se tabell.

VIKTIG

Du må alltid riste bensinkannen grundig før du fyller drivstoffsblandingen på maskinen.En bensin-

{

oljeblanding kan nedbrytes over tid og skal brukes innen to måneder.

Vi anbefaler at du bare blander opp den bensinen du trenger for øyeblikkelig bruk. Ikke bruk en bensinblanding som er mer enn to måneder, da dette kan forårsake skade på motoren.

ADVARSEL

Ikke røk under påfylling. Opne tanklokket ved å skru den av langsomt for å slippe ut eventuelt trykk.. Påfylling må gjøres på åpne ventilerte steder, langt fra flammer og gnister.

Oppbevar bensinen kun i godkjente kanner eller beholdere.

OPPBEVARING AV DRIVSTOFF

Bensinen er lett antennelig. Før man seg et hvilket som helst brennstoff, sigaretter, piper og sigarer.

Unngå bensinspill. Brennstoff må oppbevares på friske

steder og i godkjente beholdere. La aldri motoren stå med drivstoff i tanken på

steder som er dårlig ventilerte, da det kan oppstå bensingasser som kan spre seg til åpen ild, levende lys, åpne flammer, gassboilers, elektriske boilers osv. Dette kan føre til eksplosjoner og brann. Ikke oppbevar større mengder av brennstoff.

For å unnga startvanskeligheter, må én passe på å aldri gå tom for drivstoff.

nærmer

slukk

ventilerte

E. MONTERING AV SIKKERHETSVERN

1)) På grunn av sikkerheten er det svært viktig at maskinen blir brukt med riktig sikkerhetsvern (delnummer 247208) når du bruker ethvert blad eller trådspole, unntatt 24-80 tenners blad. Linekutterblad (L): sett sammen som illustrert.

2) Når du bruker et sagtannsblad (valgfritt

tilbehør), må det riktige sikkerhetsvernet være montert (delnummer 250553).Du må også ha

på deg dobbelte skulderseler. Bare bruk blad eller trådspole som er klart merket med en minimal hastighet på minst 10.500 min-1. Følg monteringsinstruksen nøye.

NB: Sagtannsblad (24 eller 80 tenner) har en sentral grunndiameter på 20 mm og krever derfor et toppdeksel med riktig størrelse slik at den passer riktig. Delnummeret er oppgitt i oversiktstabellen for kuttetilbehør.

F. MONTERING AV BLAD OG TRÅDSPOLE

Bruk riktig sikkerhetsvern som passer typen av blad eller trådspole. (Se kapittel MONTERING AV SIKKERHETSVERN)

1) Monter bladet som illustrert:

a) Sikkerhets flens - b) Deksel med bladsentring - c) Blad med tekst og pil som peker oppover - d) Underlagsskive - e) Fast standardblad - f) Blokkeringsskrue for blad (lengde 16 mm).

2) Hvis De vil montere roterende blad, gå fram på

følgende måte:

a) Sikkerhets flens - b) Deksel med bladsentring - c) Blad med tekst og pil som

peker oppover - d) Underlagsskive - e) Avstandsring - f) Roterende blad - g) Blokkeringsskrue for blad (lengde 34,5 mm). Bytt ut blokkeringsskruen hvis den er skadet.

3) Kontroller at hullet på bladet passer perfekt rundt kragen på dekslet.

Skru mot urviserne.

Under fastskruingen holdes blad/deksel fast med hjelp av skiftnøkkel eller skrutrekker som følger med.

Disse settes i de bestemte hull i dekslet og tannhjulsboksen; gå fram på følgende måte: Roter dekslet til de to hullene passer sammen.

Page 11

4) Monter trådspolen som illustrasjonen viser: a) Sikkerhets flens- b) Deksel - c)

Sikkerhetsvern - d) Trådspole.

Skru fast mot urviserne.

5) Under fastskruingen kan trådspole/deksel

holdes fast ved å sette fast skruetrekker eller

skiftnøkkel som følger med i de bestemte hull som allerede er forklart under fastskruing av bladet.

ADVARSEL: bruk ikke plastbeskyddelsen for trådspole (pos. C Fig. 4F) I sammen med metallblad.

G. MONTERING AV MOTOR/STANG

FARE! ikke start motoren uten stang, koblingen kan eksplodere.

1) Legg motorskjøten/stangen på plass på

motoren og skru fast de 2 skruene (A), skruene skrues fast i kryss-tvers sekvens.

2) Stikk enden (B) på gasswiren inn i den dertil

bestemte åpning på dreietappen (C).

3) Reguler skruen på gasswiren (D) sånn at wiren

kan passere igjennom åpningen med et spillerom på 1mm før man virker på dreietappen (

Skru nå hardt fast den sekskantede mutteren (

E). 4A) Stoppbryterledning (STOP): Sett i støpslet. 4B) Jordledning: Kobles som illustrert.

H. MONTERING AV HÅNDTAK

1) DOBBELT HÅNDTAK

Ved å skrue på skruene (C), sett fast og reguler klemmen på det dobbelte håndtaket på en avstand av 40 cm fra motorskjøten.

2) FREMRE DELTAHÅNDTAK

For Deres sikkerhet, sett fast håndtaket foran etiketten som er satt fast på stangen på en avstand av minst 11 cm fra det bakre handtak

når dere monterer trådspolen, på en avstand av minst 36 cm når dere monterer matallblad.

Håndtaket må alltid være loddrett på stangen. (Fig. 2).

Den fremre sikkerhetsbarrieren må monteres ved bruk av det tilbehør som følger med og som blir vist på figuren.

I. START OG STOPP AV MOTOR

ADVARSEL: Les først kapitlene: SIKKERHET, BRUK MED SIKKERHET og TEGN.

START OG STOPP AV KALD MOTOR

Stoppbryteren på motsatt posisjon av “STOP”.

2) Trykk ned sikkerhetsspaken (S), dra i gasspaken (A) og koble til blokkeringsgasspaken (B) og utløs gasspaken (A) og deretter blokkeringsgasspaken (B).

ADVARSEL: Med blokkeringsgasspaken (B) tilkoblet, dreier bladet på seg.

3) Sett chokespaken (E) på stengt posisjon

4) Pump ved a trykke gjentatte ganger på

primerknotten (C) til De ser drivstoffet går tilbake til tanken gjennom rør (D).

Dra i startsnora til det motoren tenner.

5) Sett chokespaken (E) på åpen posisjon . Dra deretter i startsnora til motoren starter. La motoren gå i noen få sekunder mens De holder i krattrydderen.

Koble dermed ut blokkeringsgasspaken ved å trykke gasspaken helt ned. Motoren går nå på tomgang.

START AV VARM MOTOR

Stoppbryteren på posisjon I (START). Gasspaken på posisjon minimum (utløst).

Chokespaken på posisjon åpen. Pump gjentatte ganger på primerknotten ( drivstoffet går tilbake tanken gjennom rør (D).

Dra i startsnora. ADVARSEL: Med blokkeringsgasspaken (B)

tilkoblet dreier bladet på seg.

6) STOPP AV MOTOREN

Trykk på stoppbryteren ved å sette den på posisjon O STOP.

ADVARSEL: Etter at motoren har stoppet vil de roterende deler, blad eller trådspole forsette å røre på seg i noen sekunder.

Fortsett å holde maskinen godt fast til de står helt stille.

N.B. Ved nødstillfeller kan disse stoppes fortere ved å stryke bladet paralelt med terrenget.

C).

;

C) til

Page 12

L. FORGASSERJUSTERING

Vi anbefaler å bruke en av våre autoriserte service sentere for justering av forgasser. Forgasseren har tre justeringsmuligheter.

L: skruen (L) styrer drivstofftilførselen ved lav

hastighet, og ved akslerasjon fra lav til høy hastighet. Instilling av skrue (L): steng skrue (L) ved å skru den med urviseren (ikke hardt),

skru den så i 1 mot urviseren . Dersom akslerasjonen fremdeles ikke er jevn, åpne skruen 1/8 til for å øke tilgangen til drivstoff.

H: skruen (H) styrer tilgangen av drivstoff ved høy

hastighet. Instilling av skrue (H): steng skruen

M. PERIODISK VEDLIKEHOLD

Kontroller regelmessig at alle skruer på krattrydderen sitter på rett plass og at de er godt fastskrudde. Bytt ut ødelagte, utslitte, sprukne og vridde blad. Undersøk alltid om monteringen av blad eller trådspolen er korrekt

{

(se kapittel MONTERING AV BLAD OG TRÅDSPOLE) og at blokkeringsskruen sitter godt fast.

1) RENSING AV LUFTFILTER. (Minst hver 25. arbeidstime).

Et tett filter kan forårsake problemer med forgasseren, redusere motorkraften, øke forbruk av drivstoff og en vanskelig starting. Ta bort filterlokket som på figuren. Rens nøye innersiden av filterboksen. Filtret kan renses med trykkluft.

2) Hver 50. arbeidstime tilfør olje i tannhjulsboksen gjennom hull (C). Oljen må være av typen tannhjulsolje for høye hastigheter.

3) TENNPLUGG

Fjern tennpluggen regelmessig (minst hver 50. time) og rens den. Regulér avstanden mellom elektrodene (0.5 / 0.6 mm). Bytt den ut hvis

ved å skru den med urviseren (ikke hardt),

skru den så i 3/4-1 mot urviseren . Dersom motorhastigheten er for høy åpne

skruen 1/8 runde (mot urviseren) for å øke drivstofftilførselen.

I: med IDLE skruen justerer man tomgangen

(2800 min.-1)

VIKTING! Økt tomgang kan føre til at trådspolen beveger seg. For perfekt justering kontakt en autorisert service stasjon som kan tilby det seneste i verktøy, deler og teknisk assistanse.

det er dannet seg sot og er slitt. I alle tilfeller hver 100. arbeidstime. Hvis det dannet seg mye sot, kontroller reguleringen av forgasseren, prosentdelen 5% (1:20) av oljeblandingen og forsikre Dem om at oljen er av ypperlig kvalitet og at den er for totaktsmotoren.

4) DRIVSTOFFSFILTER

For rensing eller bytting av filtret, ta bort tappen av tanken og fjern filtret med hjelp av en krok eller en pinsett. For periodisk vedlikehold og etter hver sesong henvend Dem til Deres assistanse Senter for en generell sjekking og rensing av de inre deler. Dette redusere muligheten av uforutsette problemer og garanterer maskinen en perfekt effektivitet og en lang levetid.

REGELMESSIG: Det er viktig å fjerne skitt og støv fra små åpninger, sylinderlokk og sylinderribbe ved å bruke en treskrape. Dette hindreroveropphetning av motoren.

LANG INAKTIVITET: Tøm drivstoffstanken fullstendig og la motoren gå til den er helt tom. Oppbevar krattrydderen på et tørt sted.

N. SKIFTE AV NYLONTRÅD

DEMONTERING

Gjør løs låseskruen på undersiden av trådspolen ved å skru med urviseren.

2) Fjern den nedre kalotten. Ta den tomme spolen av spoleholderen og fjern alle trådrester.

MONTERING AV NY TRÅD

Hold klare to nylontråder, hver på circa 2,5 m med en diameter på 2,4 mm. Tre hver av tuppene inn i de to hullene på de motsatte sidene av spoleholderen. Fest trådendene med en tang for å unngå at de løsner.

4) Vikle de to trådene om spolen i samme retning.

NYMONTERING

Fest trådendene i sprekkene på de motsatte sidene.

6) Sett spolen på plass igjen og tre hver av trådene inn i sitt spor.

7) Trekk i begge trådene slik at det kommer ut circa 12 cm. på hver side.

8) Sett nylontrådhodet sammen igjen som illustrert: skjæremål og låsemutter (skru den til i retning mot urviseren).

9) NB: For å trekke ut nylontråden ettersom den slites ned, trekk skjæremålet nedover og drei det i retning med urviseren slik at den ønskede lengde tråd mates ut.

Page 13

TABELL FOR SKADEUNDERSØKELSER

Motoren Motoren går Motorsagen

starter ikke dårlig starter men

Kontroller, at bryteren STOPP er ii posisjon I.

Kontroller, om drivstoff finnes. Min. 25% tankkapasitet.

Kontroller, at luftfiltret er rent. Ta bort tennpluggen, rens og tørk den

og sett den på plass. Hvis nødvendig, så skift den.

Kontroller og eventuelt justér skruene på forgasseren.

Bytt forgasserfilter. Henvend Dem til leverandøren.

Følg nøyaktig intrukser ved montering av skjæretilbehør.

Kontroller at de metalliske skjæretilbehør er skarpe. Hvis ikke, henvend Dem til leverandøren.

Motoren forsetter å gi problemer: Henvend Dem til Deres autoriserte leverandør.

•

••

eller orker lite kjærer dårlig

•

;
