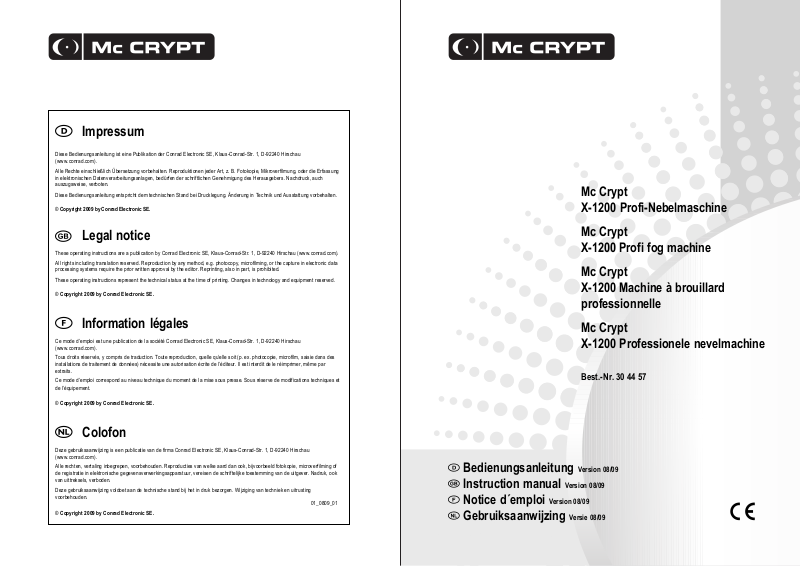

Mc Crypt X-1200 Profi-Nebelmaschine

Legal notice



These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.

Information légales



Ce mode d’emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d’emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l’équipement.

Colofon



Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

01_0809_01

Mc Crypt X-1200 Profi fog machine

Mc Crypt X-1200 Machine à brouillard professionnelle

Mc Crypt X-1200 Professionele nevelmachine

Best.-Nr. 30 44 57



Bedienungsanleitung Version 08/09



Instruction manual Version 08/09



Notice d´emploi Version 08/09



Gebruiksaanwijzing Versie 08/09 

Inhaltsverzeichnis

Seite

1. Einführung....................................................................................................................................................... 3

2. Bestimmungsgemäße Verwendung .............................................................................................................. 4

3. Symbol-Erklärung ........................................................................................................................................... 4

4. Sicherheitshinweise........................................................................................................................................ 5

5. Produktbeschreibung......................................................................................................................................6

6. Inbetriebnahme ............................................................................................................................................... 7

a) Aufstellung...............................................................................................................................................7

b) Elektrischer Anschluss ............................................................................................................................ 8

c) Bedienung ...............................................................................................................................................9

7. Wartung ......................................................................................................................................................... 12

8. Handhabung..................................................................................................................................................13

9. Entsorgung.................................................................................................................................................... 14

10. Behebung von Störungen ............................................................................................................................ 14

11. Technische Daten......................................................................................................................................... 15

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!







Tel. 0 180/5 31 21 11 Fax 09604/40 88 48

Mo. – Fr. 8.00 bis 18.00 Uhr e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet www.conrad.de unter der

Rubrik Kontakt

www.conrad.at bzw. www.business.conrad.at

Tel. 0848/80 12 88 Fax 0848/80 12 89

e-mail: support@conrad.ch Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

2. Bestimmungsgemäße Verwendung

Die McCrypt X-1200 Profi-Nebelmaschine dient dazu, eine geeignete Nebelflüssigkeit durch Erhitzung zu verdampfen und hierdurch einen Nebeleffekt zu erzeugen.

Dieses Produkt ist nur für den Anschluss an 230V~/50Hz und nur für Schutzkontaktsteckdosen zugelassen. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B.

im Badezimmer u.ä. ist unbedingt zu vermeiden. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies

mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Die Sicherheitshinweise sind unbedingt zu befolgen!

3. Symbolerklärung

Ein in einem Dreieck befindliches Ausrufezeichen weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät deshalb nie.

Das Symbol mit dem Pfeil ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung gegeben werden.

Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.

4. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.

Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.

• Das Gerät ist in Schutzklasse 1 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230V~/50Hz) des öffentlichen Versorgungsnetzes in Schutzkontaktausführung verwendet werden.

• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.

• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt danach nicht mehr, sondern bringen Sie es in eine Fachwerkstatt.

• Alle Personen, die diese Nebelmaschine bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.

• Nicht im Gebrauch befindliche Geräte müssen spannungsfrei geschaltet werden. Ziehen Sie hierzu den Netzstecker. Ist der Netzstecker, z.B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.

• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen. Halten Sie deshalb Kinder von diesem Gerät fern.

• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Gläser, Eimer, Vasen oder Pflanzen, in die unmittelbare Nähe des Produkts. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen Schlages! Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

4. Sicherheitshinweise

• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.

• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.

• Betreiben Sie das Gerät nicht unbeaufsichtigt.

• Benutzen Sie das Gerät nicht in tropischem Klima.

• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Beachten Sie auch die weiteren Sicherheitshinweise in den einzelnen Kapiteln dieser Anleitung.

• In gewerblichen oder öffentlichen Einrichtungen sind zahlreiche Gesetze und Vorschriften, z.B. zur Unfallverhütung des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel usw. zu beachten. Sie als Betreiber müssen sich entsprechend bei den zuständigen Stellen und Behörden informieren und sind verantwortlich für die Einhaltung der geltenden Gesetze und Vorschriften.

• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

5. Produktbeschreibung

Die Nebelmaschine eignet sich zum Einsatz bei Parties, in Diskotheken, in Bars oder bei Theateraufführungen. Durch den Nebel werden beeindruckende Effekte erzielt, die durch den Einsatz von farbigen Strahlern, Lasern oder

Blitzstroboskopen noch verstärkt werden können.

• Hohe Nebelleistung (820W)

• Nebelmenge und Nebelintervall regelbar

• Eingebauter Ventilator zur gleichmäßigen Nebelverteilung

• DMX-Steuerung

• Fernbedienung im Lieferumfang

• Kurze Aufwärmphase

• 1,2 Liter Tankvolumen

6. Inbetriebnahme

Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor Gebrauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen vollständig und aufmerksam durch.

Prüfen Sie vor der Inbetriebnahme das Gerät auf Schäden. Falls solche vorliegen sollten, nehmen Sie es nicht in Betrieb, sondern wenden Sie sich an eine Fachkraft oder unseren Service.

a) Aufstellung

Die Installation des Gerätes darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. Die Wartung, Bedienung und Inbetriebnahme dieses Produktes darf nur durch Personen ausgeführt werden, die entsprechend qualifiziert sind.

Achten Sie bei der Auswahl des Aufstellortes Ihres Gerätes darauf, dass Erschütterungen, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Außerdem dürfen sich keine starken Transformatoren oder Motoren in der Nähe des Gerätes befinden.

Beachten Sie bei der Aufstellung des Gerätes, dass das Netzanschlusskabel und die Fernbedienungsleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden.

Betreiben Sie das Gerät nicht auf brennbaren Oberflächen oder in der Nähe von brennbaren Gegenständen. Halten Sie immer einen Abstand von mindestens 0,5m zu brennbaren Gegenständen ein.

Achten Sie darauf, dass die Nebelaustrittsöffnung nicht auf Personen, Tiere oder offene Flammen gerichtet wird. Der austretende, heiße Dampf kann zu Verbrennungen führen (Sicherheitsabstand von 0,5m einhalten).

Achten Sie auf eine ausreichende Belüftung des Gerätes, halten Sie einen Bereich von 0,2m rund um das Gerät frei und decken Sie die Ventilationsöffnungen niemals ab.

Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten Personen verletzt werden.

Die Betriebslage des Gerätes ist waagerecht (max. Neigung: 15°) damit der Tank beim Befüllen und während des Betriebs nicht auslaufen kann.

Das Gerät muss außerhalb des Handbereiches von Personen aufgestellt werden. Wenn die Nebelmaschine an einem erhöhten Ort aufgestellt wird, darf der Bereich unterhalb der Nebelmaschine nicht betreten werden (Rutsch- und Verletzungsgefahr durch heiße Nebelflüssigkeit und ihre Rückstände).

Während Montage- und Servicearbeiten muss der Bereich unterhalb des Aufstellortes abgesperrt sein.

Die Aufstellfläche muss dermaßen belastbar sein, dass sie mindestens eine Stunde lang die 10fache Nutzlast ohne dauernde schädliche Deformierung aushalten kann.

Bei der Aufstellung sind alle gesetzlichen Vorschriften, die im jeweiligen Land gelten genau zu beachten.

6. Inbetriebnahme

Abnahme der Installation (bei gewerblicher/öffentlicher Verwendung): Vor der ersten Inbetriebnahme und nach wesentlichen Änderungen daran muss die Installation

(einschließlich des elektrischen Anschlusses) durch einen Sachverständigen geprüft werden. Einmal jährlich ist eine Prüfung durch einen Sachkundigen erforderlich. Mindestens alle 4 Jahre muss eine Abnahmeprüfung durch einen Sachverständigen erfolgen.

• Stellen Sie die Nebelmaschine unter Berücksichtigung der obigen Sicherheitshinweise auf.

• Der max. Neigungswinkel von 15° darf keinesfalls überschritten werden.

• Lösen Sie die beiden Rändelschrauben am Nebelaustritt und richten Sie den Nebelaustritt wunschgemäß aus.

• Ziehen Sie die beiden Rändelschrauben wieder fest.

b) Elektrischer Anschluss

Wenn der Netzstecker nach der Installation der Nebelmaschine zum Trennen des Gerätes vom Netz nicht mehr oder nur noch schwer erreichbar ist, muss die Spannungsversorgung durch einen Schalter allpolig vom Netz getrennt werden.

Lassen Sie Kabel nicht frei herumliegen bzw. -hängen, sondern verlegen Sie sie fachmännisch um Unfallgefahren zu vermeiden.

• Verlegen Sie das Anschlusskabel der Fernbedienung bis zu dem Ort, von wo Sie das Gerät steuern wollen.

• Die Rückseite der Fernbedienung ist magnetisch. Die Fernbedienung haftet somit an metallischen Gegenständen.

• Wenn Sie die Nebelmaschine über einen externen DMX-Controller steuern möchten, verbinden Sie den Anschluss DMX IN mit dem Ausgang Ihres DMX-Controllers.

• Verbinden Sie den Anschluss DMX OUT mit dem DMX-Eingang des nachfolgenden Gerätes. Sollte die Nebelmaschine das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie hier einen Stecker mit Abschlusswiderständen ein.

• Der Netzstecker muss zum Betrieb des Gerätes in eine Netzsteckdose in Schutzkontaktausführung gesteckt werden. Stecken Sie den Netzstecker jedoch noch nicht ein. Vor der Verbindung mit dem Stromversorgungsnetz muss zunächst der Tank mit Nebelflüssigkeit befüllt werden (siehe „Bedienung“).

6. Inbetriebnahme

c) Bedienung

Ziehen Sie immer den Netzstecker, bevor Sie die Nebelmaschine befüllen. Füllen Sie niemals brennbare Flüssigkeiten in die Nebelmaschine ein oder fügen Sie diese der

Nebelflüssigkeit zu. Benutzen Sie ausschließlich geeignete Nebelflüssigkeiten auf Wasserbasis (geeignete Nebelflüssigleiten finden Sie im CONRAD-Sortiment, siehe auch „Technische Daten“).

Kippen Sie die Nebelmaschine nie, Nebelflüssigkeit könnte austreten oder ins Geräteinnere gelangen und dort Schäden verursachen oder zu Gefahren für den Benutzer führen.

Achten Sie beim Einfüllen der Nebelflüssigkeit darauf, dass keine Flüssigkeit ins Geräteinnere gelangen darf. Dies kann zu Schäden am Gerät führen und lebensgefährliche elektrische Schläge verursachen.

• Stellen Sie sicher, dass der Netzstecker nicht eingesteckt ist.

• Schrauben Sie den Tankverschlussdeckel vom Gerät ab und füllen Sie Nebelflüssigkeit in den Tank.

• Schrauben Sie den Tankverschlussdeckel wieder fest.

• Stecken Sie den Anschluss-Stecker der Fernbedienung in den Anschluss WIRE CONTROLLER an der Rückseite der Nebelmaschine.

• Stecken Sie den Netzstecker in eine Netzsteckdose in Schutzkontaktausführung.

• Schalten Sie das Gerät mit dem Netzschalter POWER ein. Bei eingeschaltetem Gerät leuchtet der Netzschalter und die Nebelmaschine heizt auf.

• Der Aufheizvorgang dauert ca. 4 Minuten.

• Wenn das Gerät seine Betriebstemperatur erreicht hat, leuchtet die grüne Anzeige-LED an der Fernbedienung und das Gerät ist nebelbereit.

Manueller Betrieb:

• Drücken Sie die grüne Taste MANUAL an der Fernbedienung.

• Das Gerät nebelt solange Sie die Taste gedrückt halten.

Dauerbetrieb:

• Drücken Sie die rote Taste CON`T an der Fernbedienung.

• Das Gerät nebelt dauernd, die rote Anzeige-LED leuchtet.

• Stellen Sie die gewünschte Nebelmenge mit dem Regler VOLUME ein.

• Um den Dauerbetrieb wieder abzuschalten, drücken Sie die rote Taste CON`T an der Fernbedienung erneut.

6. Inbetriebnahme

Intervall-Betrieb:

• Drücken Sie die gelbe Taste TIMER an der Fernbedienung.

• Das Gerät nebelt nun timergesteuert, die gelbe Anzeige-LED leuchtet.

• Stellen Sie die gewünschte Intervalldauer mit dem Regler INTERVALL ein.

• Das Gerät nebelt für die eingestellte Zeit und macht dann eine Pause, die ebenfalls der eingestellten Zeit entspricht. Danach startet das beschriebene Intervall erneut.

• Um den Intervall-Betrieb wieder abzuschalten, drücken Sie die gelbe Taste TIMER an der Fernbedienung erneut.

DMX-Betrieb:

• Jedes DMX-Gerät einer DMX-Kette benötigt einen zugewiesenen DMX-Kanal, um vom Controller eindeutig angesteuert werden zu können.

• Dieser DMX-Kanal wird durch die DIP-Schalter 1-9 an der Geräterückseite festgelegt. Jedem DIP-Schalter ist ein Wert zugewiesen. Die Summe dieser Werte definiert dann den zugewiesenen DMX-Kanal.

Der DIP-Schalter 10 hat keine Funktion.

• Die Werte der einzelnen DIP-Schalter 1-9 entnehmen Sie bitte der untenstehenden Tabelle. Steht ein Schalter in der Stellung „ON“ ist er aktiviert, steht er in der Stellung „OFF“ ist er deaktiviert.

DIP-Schalter DMX-Kanal

11 22

34 48 516 632 764 8 128 9 256

Beispiel: Die DIP-Schalter 1,3 und 5 stehen auf „ON“, alle anderen Schalter auf „OFF“. DMX-Kanal = 1 + 4 + 16 = 21

6. Inbetriebnahme

• Die Nebelmenge wird über den DMX-Wert des eingestellten DMX-Kanals stufenlos geregelt. Wert „0“ > kein Nebelausstoß Wert „255“ > maximaler Nebelausstoß

• Eine Bedienung über die beiliegende Fernbedienung ist bei angeschlossenem DMX-Controller nicht möglich.

Achten Sie darauf, dass der Tank während des Nebelbetriebs nie leer wird. Sollte dies trotzdem einmal geschehen, schalten Sie die Nebelmaschine unverzüglich mit dem Netzschalter POWER aus und lassen Sie sie abkühlen.

Füllen Sie den Tank nach der Abkühlungsphase erneut auf. Sollte einmal kein Nebelaustritt erfolgen, heizt das Gerät nach oder die Aufheizphase ist noch nicht

abgeschlossen (grüne Anzeige-LED an der Fernbedienung leuchtet nicht). Ein leichtes Nachnebeln nach dem Abschalten/Abstecken des Gerätes ist normal und weist nicht auf

einen Defekt hin. Wenn Sie das Gerät nicht mehr benötigen ziehen Sie den Netzstecker und lassen Sie das Gerät

abkühlen. Entleeren Sie danach den Tank, wenn das Gerät längere Zeit nicht mehr benutzt wird. Hierdurch wird

ein Auslaufen von Nebelflüssigkeit während des Transports oder der Lagerung vermieden.

7. Wartung

Überprüfen Sie regelmäßig die technische Sicherheit der Nebelmaschine z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät, die Fernbedienung oder die Leitungen sichtbare Beschädigungen aufweisen

• das Gerät nicht mehr arbeitet

• nach längerer Lagerung unter ungünstigen Verhältnissen

• nach schweren Transportbeanspruchungen

Bevor Sie das Gerät reinigen oder warten beachten Sie unbedingt folgende Warnhinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden.

Es können auch Anschlussstellen spannungsführend sein. Vor einem Abgleich, einer Wartung, einer Instandsetzung oder einem Austausch von Teilen

oder Baugruppen muss das Gerät von allen Spannungsquellen getrennt sein, wenn ein Öffnen des Gerätes erforderlich ist.

Wenn eine Wartung oder Reparatur am geöffneten Gerät unter Spannung unvermeidlich ist, darf das nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren bzw. den einschlägigen Vorschriften dafür vertraut ist.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquellen getrennt wurde.

Sicherungswechsel

Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstärke (siehe Technische Daten) als Ersatz Verwendung finden.

Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.

• Nach erfolgter Netztrennung (Netzstecker ziehen und Netzleitung am Gerät abstecken!) hebeln Sie mit einem geeigneten Schraubendreher vorsichtig den Sicherungshalter am Netzanschluss POWER INPUT mit der defekten Sicherung heraus.

• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung gleichen Typs.

• Stecken Sie nun den Sicherungshalter mit der neuen Sicherung wieder vorsichtig in seine Halterung am Netzanschluss POWER INPUT.

• Erst danach das Gerät wieder mit dem Netz verbinden und in Betrieb nehmen.

7. Wartung

Reinigung

Trennen Sie das Gerät vor der Reinigung vom Stromversorgungsnetz und lassen Sie es abkühlen.

Das Gerät ist wartungsfrei, öffnen Sie es deshalb niemals. Durch das Öffnen erlischt der Garantieanspruch. Reinigen Sie es nur mit einem weichen, trockenen Tuch oder einem Pinsel. Verwenden Sie auf keinen Fall

aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche beschädigt werden könnte.

Die Nebelmaschine kann äußerlich mit einem feuchten Tuch gereinigt werden. Verwenden Sie aber auf keinen Fall aggressive Reinigungsmittel, chemische Lösungen oder Scheuermittel, da sonst die Lackierung beschädigt werden könnte.

Benutzen Sie zur Vermeidung von Ablagerungen und Rückständen in den Nebelfluidkanälen einen speziellen Nebelmaschinenreiniger. Beachten Sie dabei die Anweisungen für die Reinigungsflüssigkeit.

8. Handhabung

• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.

Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.

• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.

• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.

• Berühren Sie das Gerät niemals im Betrieb oder kurz danach in der Nähe der Nebelaustrittsöffnung, da es sich dort stark erhitzt. Es besteht Verbrennungsgefahr.

• Verwenden Sie niemals verschmutzte Nebelflüssigkeiten. Verschließen Sie den Tank und den Vorratsbehälter Ihrer Nebelflüssigkeit immer sofort nach dem Befüllen wieder.

• Entleeren Sie den Tank immer, bevor Sie das Gerät transportieren oder für längere Zeit nicht benutzen.

• Verwenden Sie ausschließlich Nebelflüssigkeiten auf Wasserbasis. Geeignete Nebelfluids sind unter „Technische Daten“ aufgeführt.

9. Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen



Bestimmungen.

10. Behebung von Störungen

Mit dieser Nebelmaschine haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Während des Betriebs ist plötzlich kein Nebeln mehr möglich:

• Das Gerät heizt nach. Wenn der Nachheizvorgang abgeschlossen ist, nebelt das Gerät wieder.

• Das Gerät hat keinen Kontakt mehr zur Spannungsversorgung. Überprüfen Sie die korrekte Verbindung und die Spannungsversorgung der Netzsteckdose.

• Der Tank ist leer, bitte auffüllen.

Das Gerät nebelt trotz abgeschaltetem Nebelbetrieb bzw. nach dem Abschalten/Abstecken noch kurze Zeit nach:

• Dies ist kein Defekt. Die restliche in der noch heißen Nebelaustrittsöffnung befindliche Nebelflüssigkeit verdampft.

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.

11. Technische Daten

Betriebsspannung.............................................................................. 230V~/50Hz

Leistungsaufnahme ........................................................................... 820W

Sicherung ........................................................................................... F10AL/250V (5x20mm)

Vorheizdauer...................................................................................... ca. 4min

max. Schussdauer ............................................................................. ca. 20s (bei voller Nebelleistung)

Nachheizdauer................................................................................... ca. 45s

Tankinhalt........................................................................................... 1,2l

Nebelleistung ..................................................................................... max. 425m³/min

Nebelflüssigkeitsverbrauch ............................................................... 8-20ml/min (je nach Nebelleistung)

DMX-Protokoll.................................................................................... DMX-512

DMX-Kanäle....................................................................................... 1

geeignete Nebelflüssigkeit ................................................................ Best.-Nr. 590775 (1l)

Best.-Nr. 595900 (5l, normal)

Best.-Nr. 595918 (5l, heavy)

geeignete Reinigungsflüssigkeit ....................................................... Best.-Nr. 590298 (1l)

Anschlussleitung für Fernbedienung................................................ ca. 4,5m

Abmessungen.................................................................................... 462 x 265 x 250mm

Masse ................................................................................................. 6kg

Table of Contents

Page

1. Introduction ................................................................................................................................................... 17

2. Intended use ................................................................................................................................................. 18

3. Symbol explanation ...................................................................................................................................... 18

4. Safety instructions ........................................................................................................................................ 19

5. Product description ....................................................................................................................................... 20

6. Commissioning ............................................................................................................................................. 21

a) Setup ..................................................................................................................................................... 21

b) Electric connection................................................................................................................................ 22

c) Operation ............................................................................................................................................... 23

7. Maintenance .................................................................................................................................................. 26

8. Handling ........................................................................................................................................................ 27

9. Disposal ......................................................................................................................................................... 28

10. Troubleshooting ............................................................................................................................................ 28

11. Technical data ............................................................................................................................................... 29

1. Introduction

Dear customer,

We thank you for purchasing this product.

This product complies with the national and European legal requirements. To maintain this status and to ensure riskfree operation, the user must comply with the following operating instructions.

These operating instructions are part of this product. It contains important details concerning operation and handling. Please bear this in mind when passing on this product to others. Keep these operating instructions for future reference!

Fon. +49 9604 / 40 88 80



Fax +49 9604/40 88 48

e-mail: tkb@conrad.de

Mon to Thurs 8.00am to 4.30pm

Fri 8.00am to 2.00pm

2. Intended use

The McCrypt X-1200 Profi fog machine heats an appropriately suited to evaporating point creating a fog effect.

This product is only approved for connection to 230 V~/50 Hz power via an earthed mains socket.

It can only be used in closed rooms, and therefore not outdoors. Contact with moisture, such as in bathrooms, must be avoided.

Any use other than the one described above will damage the product. Moreover, this involves dangers such as shortcircuits, fire, electric shock, etc.

The product must not be modified or converted, and the casing must not be opened.

The safety instructions must be observed at all times!

3. Symbols

The exclamation mark symbol in a triangle on the device indicates that the user should read these operating instructions prior to using the product.

The lightening bolt icon in a triangle is used to alert you to potential personal injury hazards such as electric shock. The device contains no parts that should be serviced by the user. Therefore, do not open the device.

The arrow symbol indicates special information and advice on operating the device.

An exclamation mark indicates important notes in these operating instructions that should always be observed.

4. Safety instructions

The guarantee/warranty will be void if damage is incurred resulting from non-compliance with the operating instructions. We will not assume liability for any resulting damage.

Nor do we assume liability for damage to property or personal injury, caused by improper use or failure to observe the safety instructions. In such cases the guarantee is voided.

Dear customer, The following safety instructions and risk information do not serve for protection of the device but for protection of your health. Please read carefully through the following points:

• For safety and licensing (CE) reasons, unauthorised conversion and/or modifications to the product are not permitted.

• The device is constructed according to protection class 1. As a voltage source only a proper power socket (230V~/ 50Hz) of the public power supply system with earthing contact may be used.

• Never touch the mains plug when your hands are wet.

• Make sure the mains cable is not squashed, bent, damaged through sharp edges or otherwise subjected to mechanical strain. Avoid excess thermal stress on the mains cable through excess heat or cold. Do not modify the mains cable. This may damage the mains cable. A damaged power cord can result in a life-threatening electric shock.

• If the cables show damages, do not touch them. First of all, de-energize the corresponding mains socket (e.g. via the respective circuit-breaker) and afterwards carefully pull the mains plug from the socket. Do not use the product afterwards, but take it to a specialist workshop.

• All persons operating, installing, setting up, commissioning or servicing this fog machine must be trained and qualified correspondingly and observe these operating instructions.

• The device must be disconnected from mains voltage when not in use. Pull the mains plug. If you cannot access the mains plug due to installation, for example, you have to disconnect all poles from the mains.

• Consult an expert when in doubt about the operation, the safety or the connection of the device.

• The product is not a toy and should be kept out of reach of children! Children cannot judge the dangers involved when handling electrical devices. Keep the device out of the reach of children.

• Do not place any containers with liquid, e.g. glasses, buckets, vases or plants in the immediate proximity of the product. Liquids could seep into the casing and in doing so impair the electrical safety of the device. There is furthermore a high risk of fire or of a life-threatening electric shock. If this is the case, de-energize the respective socket (e.g. switch off circuit breaker) and only then pull the plug-in mains unit from the socket. Disconnect all cables from the device. Afterwards, the product must no longer be used; take it to a specialist workshop.

4. Safety instructions

• Do not expose the device to high temperatures, dripping or splashing water, strong vibrations or high mechanic stress.

• Do not place any sources of open fire, such as burning candles, onto or next to the device.

• Do not operate the light when it is unattended.

• Do not use the device in a tropical climate.

• Do not leave packing material unattended. This may become dangerous playing material for children.

• Observe also the safety instructions in the individual sections of this operating guide.

• Pay attention to the applicable regulations and laws e.g. for the prevention of accidents, when using it in commercial or public places. You as the operator are responsible for getting the information from the responsible authorities and complying with the current provisions and regulations.

• If you are not sure about the correct connection or if questions arise which are not covered by the operating instructions, please do not hesitate to contact our technical support or another specialist.

5. Product description

The fog machine is suitable for application at parties, in discotheques, bars or theatre shows.

The fog creates spectacular effects, which you can enhance by using coloured beams, lasers or flash stroboscopes.

• High fog output (820W)

• Fog quantity and fog interval adjustable

• Integrated fan for even fog distribution

• DMX control

• Remote control supplied

• Short warm-up time

• 1.2 litre tank volume

6. Commissioning

Carefully read the complete operating manual and the safety instructions before using the product in order to ensure proper commissioning.

Check the device for damage before using it for the first time. If the device is damaged, do not operate it and consult an expert or our service team.

a) Setup

Installing the device may only be carried out by qualified personnel who are familiar with the hazards involved and the relevant regulations. Repairs, operation and maintenance of the product may only be carried out by qualified personnel.

When choosing a location for your device, make sure to avoid vibration, dust, hot and cold temperatures and dampness. Furthermore, no powerful transformers or motors must be set up in the vicinity of the device.

When setting up the device, make sure that the connection cable is not crushed and cannot be damaged by any sharp edges.

Do not use the device on flammable surfaces or in the proximity of flammable objects. Maintain a distance of at least 0.5m to flammable objects.

Make sure that the fog output opening is not directed towards persons, animals or open fires. The emerging hot steam may lead to burns (keep a safety distance of 0.5 m)!

Ensure a sufficient ventilation of the device; maintain a free zone of 0.2m around the device and never cover the ventilation openings.

Always place the appliance on a stable base. Ensure that it does not fall down and causes injury.

The device’s operating position is horizontal (max. tilt: 15°) so that the tank does not leak when filling and operating the device.

The device must be mounted out of normal reach. If the fog machine is set up in an elevated location, make sure no one can enter the space beneath it (danger of slipping and injury through hot fog liquid and its residues).

During installation and service work, the area underneath the place of installation must be cordoned off.

The area or equipment of installation must be designed in such a way that it can support the tenfold rated load for at least one hour without being deformed permanently.

All statutory regulations applicable in the respective country must be observed when setting up the device.

6. Commissioning

Acceptance test (in case of industrial/public use):

Before first use and after any significant modifications, the installation (including the electrical connections) must be checked by a specialist.

A yearly check by a technical expert is necessary.

At least every four years, a quality inspection must be carried out by a technical expert.

• Set up the fog machine under observation of the above safety notices.

• The maximum permissible tilt angle of 15° may not be exceeded.

• Loosen the two knurled screws at the fog outlet and align the fog outlet accordingly.

• Tighten both knurled screws again.

b) Electrical Connection

If, after the fog machine is installed, the mains plug is not accessible anymore or if it is accessible but with difficulty, the voltage supply must be separated from the mains via an allpole switch.

Do not leave cables lying or hanging around; instead, install them in an expert manner to prevent accidents.

• Install the cable for the remote control up to the site from which you are going to control the device.

• The back of the remote control is magnetic. The remote control thus sticks to metallic objects.

• If you want to control the fog machine via an external DMX controller, connect the DMX IN port with the output of your DMX controller.

• Connect DMX OUT with the DMX input of the subsequent device. If the fog machine is the last or only device in the DMX chain, plug in a plug with terminators here.

• The mains plug must be plugged into an earthed power outlet to operate the device. However, do not plug the mains plug in yet. Before connecting the device to the power supply, you first have to fill the tank with fog liquid (see “Operation”).

6. Commissioning

c) Operation

Always pull the mains plug before filling the fog machine.

Never fill the machine with flammable liquids or add these to the fog liquid. Only ever use a suitable water-based fog liquid (the CONRAD range features suitable fog liquid, see “Technical Data”).

Never tilt the fog machine. Fog liquid may leak out or enter the inside of the device, cause damage there or injure the operator.

Make sure that no liquid enters the internal workings of the device when you are filling it with fog liquid. This can lead to damage to the device and can cause deadly electrical shocks.

• Make sure that the mains plug is not plugged in.

• Unscrew the tank cover from the device and fill liquid into the tank.

• Screw the tank cover firmly back into place.

• Plug the connection plug of the remote control into the port WIRE CONTROLLER on the back of the fog machine.

• Insert the mains plug into an earthed mains socket.

• Switch on the device with the POWER mains switch. When the device is switched on, the mains switch is lit and the fog machine heats up.

• The warm-up process takes about 4 minutes.

• Once the device has reached its operating temperature, the green indicator LED on the remote control is list and the device is ready for operation.

Manual operation:

• Press the green button MANUAL on the remote control.

• The device emits fog as long as you keep this button depressed.

Continuous operation:

• Press the red button CONT on the remote control.

• The device emits fog permanently and the red indicator LED is lit.

• Set the desired fog quantity with the VOLUME control.

• To deactivate permanent operation, press the red button CON‘T on the remote control again.

6. Commissioning

Interval mode:

• Press the yellow button TIMER on the remote control.

• The device now emits fog time-controlled and the yellow indicator LED is lit.

• Set the desired interval time with the INTERVAL control.

• The device emits fog for the set time and then pauses for as long as the set time as well. Afterwards the described interval starts again.

• To deactivate interval operation again, press the yellow button TIMER on the remote control again.

DMX mode:

• Each DMX device in a DMX chain requires an assigned DMX channel to be clearly identified by the controller.

• This DMX channel is defined by the DIP switches 1 to 9 on the back of the device. Each DIP switch is assigned a value. The total of the assigned values define the assigned DMX channel.

DIP switch 10 does not have a function.

• Please refer to the table below for the values of the individual DIP switches 1 to 9. If a switch is in the position “ON”, it is activated, in position “OFF” it is deactivated.

DIP switch DMX channel

516

632

764

8 128

9 256

Example:

The DIP switches 1, 3 and 5 are “ON”, all other switches “OFF”.

DMX channel = 1 + 4 + 16 = 21

6. Commissioning

• The fog quantity is adjusted continuously via the DMX value of the set DMX channel.

Value “0” > no fog output

Value “255” > maximum fog output

• When a DMX controller is connected, operation via the enclosed remote control is not possible.

Make sure that the tank never runs empty during fogging. Should this happen nevertheless, turn the fog machine off immediately with the mains switch POWER and let it cool down.

Refill the tank after the cooling phase.

If no fog emerges, the device is still warming up or re-heating (the green indicator LED on the remote control is not lit).

A slight continuation of fogging when the device is switched off or after unplugging is normal and does not indicate a defect.

If you no longer require the device, remove the mains plug and let the device cool down.

Empty the tank if you are not going to use the device for a longer period. This prevents leaking of the fog liquid during transport or storage.

7. Maintenance

Check the technical safety of the fog machine regularly, e.g. for damage to the connection cables or to the housing.

If you have a reason to believe that the device can no longer be operated safely, disconnect it immediately and secure it against being operated unintentionally.

It can be assumed that safe operation is no longer possible if:

• the device, the remote control or the connection cables show visible damage

• the device no longer works

• storage under unfavourable conditions for a longer period of time

• after exposure to extraordinary stress caused by transport

Always observe the following safety instructions before cleaning or servicing the device:

Live components may be exposed if covers are opened or parts are removed unless this can be done by hand.

Contact points may also be live.

If the appliance needs to be opened for calibrating, servicing, repairing or replacing parts or assemblies, it must be disconnected from all sources of current first.

If servicing or repairs inside the appliance are necessary, this must be carried out by a specialist who is familiar with the risks involved and with the relevant regulations.

Capacitors inside the device may still carry voltage even though they have been disconnected from all voltage sources.

Fuse replacement

If you have to replace fuses, ensure that you only use fuses of the same type and rated current (see “Technical data”).

It is absolutely impermissible to repair fuses or to bridge the fuse holder.

• After disconnecting the device from the mains supply (pull the power plug and disconnect the mains cable from the device!), use a suitable screwdriver to carefully lever out the fuse holder with the defective fuse at the POWER INPUT mains connection.

• Remove the defective fuse and replace it with a fuse of the same type.

• Carefully put the fuse holder with the new fuse back into its holder at the POWER INPUT mains connection.

• Only then may you reconnect the device to the mains and put it into operation again.

7. Maintenance

Cleaning

Separate the device from the power supply and leave it to cool down before cleaning.

The device is maintenance free. For this reason, you should never open it. If you do open the device, the warranty will be rendered invalid.

Clean it only with a soft, dry cloth or brush. Never use aggressive cleaning agents or chemical solutions as the surface of the housing could be damaged.

You can clean the outside of the fog machine with a damp cloth. Never use aggressive cleaning agents or chemical solutions as the surface of the housing could be damaged.

To avoid deposits and residues in the fog fluid channels, use a special fog machine cleaner. Observe the instructions for the cleaning liquid.

8. Handling

• Never plug the power plug into a mains socket immediately after the device was taken from a cold to a warm environment. The resulting condensation water may damage the device.

Allow the device to reach room temperature before connecting it. Wait until the condensation water has evaporated.

• Never pull the mains plug by pulling the cable from the socket. Always only use the thus provided grip area.

• Remove the mains plug from the electrical outlet if the device is not in use for a longer period of time.

• For safety reasons always pull the mains plug from the socket during a thunderstorm.

• Never touch the device close to the fog output opening when it is in operation or shortly after operation is stopped. This part of the device becomes extremely hot. There is risk of burning!

• Never use dirty fog liquids. Always close the tank and the reservoir for your fog liquid right after filling.

• Always empty the tank before transporting the device or not using it for a longer period.

• Only use water-based fog liquids. Suitable fog liquids are listed in the “Technical Data”.

9. Disposal

Please dispose of the device when it is no longer of use, according to the current statutory requirements.



10. Troubleshooting

By purchasing this fog machine, you have acquired a product that has been designed according to state of the art technology and that is operationally reliable.

Nevertheless, problems or faults may occur.

Therefore, we would like to describe here how to eliminate possible faults:

Please observe the safety instructions!

Suddenly there is no more fog production during operation:

• The device is re-heating. Once the heating process is complete, the device puts out fog again.

• The device is no longer connected to the voltage supply. Check the correct connection and the voltage supply of the outlet.

• The tank is empty and needs refilling.

The device continues to produce fog for a short period of time despite deactivated fog function after it is switched off/unplugged:

• This is not a defect. The remaining fog liquid in the fog output opening is evaporating.

Repairs other than those described above should only be performed by an authorised specialist.

11. Technical data

Operating voltage .............................................................................. 230V AC/50 Hz

Power consumption ........................................................................... 820W

Fuse.................................................................................................... F10AL/250V (5x20mm)

Pre-heating time ................................................................................ ca. 4min

max. burst duration ............................................................................ ca. 20s (with full fog output)

Post-heating time ............................................................................... ca. 45s

Tank volume ...................................................................................... 1.2l

Fog output .......................................................................................... max. 425m³/min

Fog liquid consumption ..................................................................... 8-20ml/min (depending on the fog output)

DMX protocol ..................................................................................... DMX-512

DMX channels.................................................................................... 1

suitable fog liquid ............................................................................... Order no.: 590775 (1l)

Order no.: 595900 (5l, normal)

Order no.: 595918 (5l, heavy)

suitable cleaning fluid ........................................................................ Order no.: 590298 (1l)

Remote control connection cable ..................................................... ca. 4.5m

Dimensions ........................................................................................ 462 x 265 x 250mm

Weight ................................................................................................ 6kg

Table des matières

Page

1. Introduction ................................................................................................................................................... 31

2. Utilisation conforme ...................................................................................................................................... 32

3. Explication des symboles ............................................................................................................................. 32

4. Consignes de sécurité .................................................................................................................................. 33

5. Description du produit .................................................................................................................................. 34

6. Mise en service ............................................................................................................................................. 35

a) Installation ............................................................................................................................................. 35

b) Raccordement électrique ..................................................................................................................... 36

c) Utilisation ............................................................................................................................................... 37

7. Maintenance .................................................................................................................................................. 40

8. Manipulation .................................................................................................................................................. 41

9. Elimination ..................................................................................................................................................... 42

10. Dépannage.................................................................................................................................................... 42

11. Caractéristiques techniques ......................................................................................................................... 43

1. Introduction

Chère cliente, cher client,

Nous vous remercions de l’achat du présent produit.

Ce produit répond aux exigences légales nationales et européennes. Afin de maintenir l’appareil en bon état et d’en assurer l’exploitation sans risques, l’utilisateur doit absolument tenir compte de ce mode d’emploi !

Le présent mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Tenez compte de ces remarques, même en cas de transfert du produit à un tiers. Conservez le présent mode d'emploi afin de pouvoir le consulter à tout moment!

 Tél. 0 892 897 777

Fax 0 892 896 002

e-mail: support@conrad.fr

du lundi au vendredi 8h00 à 18h00

le samedi de 8h00 à 12h00

 Tél. 0848/80 12 88

Fax 0848/80 12 89

e-mail: support@conrad.ch

du lundi au vendredi 8h00 à 12h00, 13h00 à 17h00

2. Utilisation conforme

La machine à brouillard professionnelle McCrypt X-1200 permet l´évaporation par chauffage d´un liquide approprié pour produire ainsi un effet de brouillard.

Ce produit est conçu uniquement être branché sur un réseau de 230V~/50Hz (10/16 A) et sur des prises de courant de sécurité.

Le produit doit être utilisé uniquement dans des locaux fermés, l’utilisation à l’extérieur n’est pas autorisée. Il convient d’éviter impérativement tout contact avec l’humidité, par ex. dans la salle de bain.

Toute utilisation autre que désignée ci-dessus entraîne l’endommagement du produit ainsi que des risques de courtcircuit, d’incendie, d’électrocution, etc.

L´ensemble du produit ne doit être ni modifié, ni transformé et le boîtier ne doit pas être ouvert!

Respectez impérativement les consignes de sécurité !

3. Explication des symboles

Un point d’exclamation dans un triangle indique à l’utilisateur qu’il doit lire ce mode d’emploi avant la mise en service de l’appareil et qu’il doit le respecter pendant le fonctionnement.

Le symbole de l´éclair placé dans un triangle sert à indiquer un danger pour votre santé, par ex. en cas d’une décharge électrique. Aucune pièce de l’appareil ne requiert un entretien de la part de l’utilisateur. N’ouvrez donc jamais l’appareil.

Le symbole de la flèche précède les conseils et indications spécifiques d’utilisation.

Le point d’exclamation précède, dans ce mode d’emploi, des indications importantes qui doivent être impérativement respectées.

4. Consignes de sécurité

Tout dommage résultant d’un non-respect du présent mode d’emploi a pour effet d’annuler la garantie. Nous déclinons toute responsabilité pour d´éventuels dommages consécutifs.

De même, le constructeur n’assume aucune responsabilité en cas de dommages matériels ou corporels résultant d’une utilisation non conforme de l’appareil ou du non-respect des présentes consignes de sécurité. De tels cas entraînent l’annulation de la garantie.

Chère cliente, cher client : Les consignes de sécurité et les indications de danger ne sont pas destinées à préserver uniquement le bon fonctionnement de l’appareil, mais aussi à préserver votre santé. Veuillez lire attentivement les points suivants :

• Pour des raisons de sécurité et d’homologation (CE), il est interdit de modifier la construction ou de transformer ce produit soi-même.

• L´appareil appartient à la classe de protection 1. Comme source de tension, utilisez uniquement une prise de courant de contact de protection conforme (230 V~/50 Hz), raccordée au réseau d’alimentation public.

• Les fiches de secteur ne doivent jamais être branchées ou débranchées les mains mouillées.

• Veillez à ce que le cordon secteur ne soit pas écrasé, plié, endommagé par des arêtes vives ou ne soit exposé à d’autres sollicitations mécaniques. Evitez des sollicitations thermiques excessives du cordon secteur liées à une chaleur ou un refroidissement extrêmes. Ne modifiez pas le cordon secteur. Si cette précaution n’est pas prise, le cordon secteur peut s’en trouver endommagé. Un cordon secteur endommagé peut entraîner une décharge électrique mortelle.

• Si le cordon d’alimentation présente des endommagement, ne le touchez pas. Mettez tout d’abord la prise de courant correspondante hors tension (p. ex. par le biais du coupe-circuit automatique correspondant), puis retirez avec précaution la fiche secteur de la prise de courant. N’utilisez plus le produit; amenez-le dans un atelier spécialisé.

• Toute personne qui utilise, monte, installe, met la machine à brouillard en service ou en effectue l’entretien doit être formée et qualifiée en conséquence et respecter la notice d’utilisation.

• Débranchez les appareils hors usage. Retirez pour cela la fiche de la prise! Si l´alimentation n´est pas accessible en raison du montage, par ex., procéder à une coupure de tous les pôles au niveau du secteur.

• Veuillez consulter un spécialiste si vous avez des doutes sur la manière dont fonctionne le produit ou sur des questions de sécurité ou de branchement.

• Ce produit n’est pas un jouet, maintenez-le hors de la portée des enfants. Les enfants ne sont pas en mesure d’évaluer les risques résultant de la manipulation des appareils électriques. Pour cette raison, rangez l´appareil hors de portée des enfants.

• Ne placez pas de récipients remplis de liquides, par ex. verre, seau, vase ou plante à proximité du produit. Les liquides pourraient pénétrer à l’intérieur du boîtier et compromettre la sécurité électrique. Un tel geste pourrait en outre engendrer des risques importants d’incendie ou d’électrocution ! Dans ce cas, mettez la prise de courant correspondante hors tension (déconnectez, p. ex. le coupe-circuit automatique) et retirez ensuite la fiche secteur de la prise de courant. Débranchez tous les câbles de l’appareil. N’utilisez plus le produit, mais apportez-le dans un atelier spécialisé.

4. Consignes de sécurité

• N’exposez l’appareil ni à des températures extrêmes ni à des gouttes ou projections d’eau ni à de fortes vibrations ni à de fortes contraintes mécaniques.

• Ne placez jamais, par exemple, une bougie allumée sur l’appareil ou à sa proximité, car cela peut constituer une source d’incendie.

• Ne laissez pas l’appareil en marche sans surveillance.

• N’utilisez pas l´appareil sous climat tropical.

• Ne laissez pas traîner négligemment le matériel d’emballage. Il pourrait constituer un jouet dangereux pour les enfants.

• Respectez également les autres consignes de sécurité figurant dans les différents chapitres du présent mode d’emploi.

• Dans les installations industrielles publiques, il convient d’observer de nombreuses lois et prescriptions, notamment celles sur la prévention des accidents édictées par les syndicats professionnels pour les installations et les équipements électriques etc. En tant qu’exploitant, vous devez vous informer en conséquence auprès des services et autorités compétents, et vous êtes responsable du respect des lois et prescriptions en vigueur.

• En cas de doute sur le branchement correct de l’appareil ou si vous aviez des questions auxquelles le mode d’emploi n’aurait pu répondre, prenez contact avec notre service technique ou demandez l’avis d’un autre spécialiste.

5. Description du produit

La machine à brouillard se prête à un usage lors de fêtes, en discothèques, dans les bars ou lors de représentations théâtrales.

Ce brouillard permet de réaliser des effets impressionnants qui peuvent être accentués en employant des projecteurs en couleur, lasers ou stroboscopes à éclair.

• Grande production de brouillard (820W)

• Quantité et intervalle de brouillard réglables

• Ventilateur intégré pour diffuser uniformément le brouillard

• Commande DMX

• Télécommande comprise dans la livraison

• Phase de chauffage courte

• Réservoir d’une capacité de 1,2 litre

6. Mise en service

Afin de garantir une mise en service correcte, il faut absolument lire attentivement et complètement ce mode d’emploi ainsi que les consignes de sécurité avant la mise en service.

Avant la mise en service, vérifiez l´absence de dommages au niveau de l´appareil. Si vous constatez des dommages, ne mettez pas l’appareil en service mais consultez un technicien spécialisé ou notre service d’assistance technique.

a) Installation

Seul le personnel qualifié connaissant les dangers liés à de tels travaux et les prescriptions légales correspondantes est habilité à effectuer l’installation de l´appareil. La maintenance, l’utilisation et la mise en service de ce produit ne doit être effectuée que par du personnel qualifié.

Veillez à choisir un emplacement protégeant l’appareil des chocs, des vibrations, de la poussière, de la chaleur, du froid et de l’humidité. En outre, aucun transformateur puissant ou moteur ne doit se trouver près de l’appareil.

Veillez à ne pas écraser le câble d’alimentation et le cordon de la télécommande ou à les endommager avec des arêtes vives lorsque vous installez l´appareil.

Ne mettez pas l’appareil en service sur des surfaces inflammables ou à proximité d’objets inflammables. Observez toujours un espace de minimum 0,5m par rapport aux objets inflammables.

Veillez à ne pas diriger l´orifice de diffusion du brouillard sur des personnes, des animaux ou des foyers ouverts. La vapeur diffusée chaude peut entraîner des brûlures (respecter l´espace de sécurité de 0,5m).

Veillez à une ventilation suffisante de l’appareil, maintenez un espace libre d’environ 0.2m autour de l’appareil et ne jamais recouvrir les orifices de prise d’air.

Ne jamais poser l’appareil sur un support instable. Sa chute éventuelle pourrait provoquer des blessures corporelles.

Le fonctionnement de l’appareil s’effectue en position horizontale (inclinaison maximale : 15°), afin d’éviter que le réservoir ne déborde lors du remplissage et du fonctionnement.

L’appareil doit être installé à un emplacement se trouvant hors de portée des personnes. Si l´installation de la machine à brouillard est réalisée dans un endroit surélevé, ne pas pénétrer dans la zone située en dessous.

Pendant les travaux de montage et de maintenance, assurez-vous que la zone se trouvant sous le site d´installation est fermée.

La surface d’installation doit être conçue de manière à pouvoir résister pendant au moins une heure à une charge utile dix fois supérieure sans déformation durable.

Il convient de respecter exactement toutes les prescriptions légales en vigueur dans le pays respectif lors de l´installation.

6. Mise en service

Contrôle de l’installation (en cas d’une utilisation industrielle/publique):

Avant la première mise en service et après des modifications fondamentales, l’installation (y compris le raccordement électrique) doit être contrôlée par un expert.

Un contrôle annuel par un expert est nécessaire.

Au moins tous les 4 ans, un contrôle de réception doit être effectué par un expert.

• Installez la machine à brouillard en tenant compte des consignes de sécurité susmentionnées.

• L’angle d’inclinaison maximale ne doit en aucun cas dépasser 15°.

• Desserrez les deux vis moletées sur l’orifice de sortie du brouillard et positionnez la sortie comme vous le souhaitez.

• Resserrez à fond les deux vis moletées.

b) Raccordement électrique

Si, suite à l´installation de la machine à brouillard, la fiche de secteur permettant d´arrêter l´appareil n´est plus ou seulement difficilement accessible, coupez l´alimentation électrique du secteur sur tous les pôles via un interrupteur.

Ne laissez de câbles traîner ou pendre, mais posez-les de façon experte afin d´éviter tout risque d´accident.

• Posez le câble de raccordement de la télécommande jusqu´à l´endroit choisi à partir duquel vous désirez commander l´appareil.

• La télécommande est dotée d’une face arrière magnétique. Ainsi, la télécommande adhère aux objets métalliques.

• Si vous désirez commander la machine à brouillard via un contrôleur DMX externe, raccordez la prise DMX IN à la sortie de votre contrôleur DMX.

• Reliez la prise DMX OUT à l’entrée DMX de l’appareil suivant. Si la machine à brouillard devait être le dernier ou le seul appareil dans le circuit DMX, enfichez ici une fiche avec résistances de terminaison.

• Pour que l´appareil fonctionne, branchez la fiche de secteur sur une prise de courant de sécurité. Mais n´enfichez pas encore la fiche de secteur. Avant de procéder au branchement sur le réseau d´alimentation électrique, remplir d´abord le réservoir du liquide pour brouillard (voir « Commande »).

6. Mise en service

c) Utilisation

Retirez toujours la fiche de la prise de courant avant le remplissage de la machine à brouillard.

Ne remplissez jamais de liquides inflammables dans la machine à brouillard ni ajoutez-en au liquide à brouillard. Utilisez uniquement des liquides à brouillard appropriés à base d’eau (vous trouvez des liquides de brouillard appropriés dans la gamme CONRAD, voir également les „Caractéristiques techniques“).

Ne basculez jamais la machine à brouillard sous risque de renverser du liquide à brouillard qui pourrait pénètrer alors dans l’intérieur de l’appareil et causer des endommagements ou entraîner des risques pour l’exploiteur.

Lorsque vous remplissez le liquide à brouillard dans la machine, assurez-vous qu’aucun liquide ne pénètre dans l’appareil. Cela peut endommager l’appareil et provoquer des décharges électriques mortelles.

• Assurez-vous que la fiche de secteur n´est pas branchée.

• Dévissez le bouchon de réservoir de l´appareil, puis remplissez le réservoir de liquide à brouillard.

• Revissez fermement le bouchon de réservoir.

• Enfoncez le connecteur de la télécommande dans la prise WIRE CONTROLLER située au dos de la machine à brouillard.

• Enfichez la fiche de courant dans une prise de courant de sécurité.

• Allumez l’appareil à l’aide de l’interrupteur secteur POWER. Une fois l´appareil allumé, l’interrupteur secteur s´allume et la machine à brouillard se met à température.

• L’opération de mise à température dure 4 minutes.

• Lorsque l´appareil a atteint sa température de service, la DEL d´affichage verte de la télécommande s´allume et l´appareil est prêt à diffuser le brouillard.

Fonctionnement manuel :

• Actionnez la touche verte MANUEL sur la télécommande.

• L´appareil diffuse le brouillard tant que vous maintenez la touche enfoncée.

Mode continu :

• Actionnez la touche rouge CON’T sur la télécommande.

• L´appareil diffuse le brouillard en permanence, la DEL rouge s´allume.

• A l’aide du régulateur VOLUME, réglez la quantité de brouillard souhaitée.

• Pour arrêter à nouveau le mode continu, appuyez une nouvelle fois sur la touche rouge CON’T de la télécommande.

6. Mise en service

Mode de fonctionnement à intervalles :

• Appuyez sur la touche jaune TIMER de la télécommande.

• L´appareil diffuse le brouillard commandé par temporisateur, la DEL jaune s´allume.

• A l’aide du régulateur INTERVALL, réglez la durée d´intervalle souhaitée.

• L´appareil diffuse le brouillard pendant la durée réglée et fait ensuite une pause qui correspond aussi au temps réglé. Puis l´intervalle décrit redémarre.

• Pour arrêter à nouveau le mode à intervalles, appuyez une nouvelle fois sur la touche jaune TIMER de la télécommande.

Mode DMX :

• Chaque appareil d’un circuit DMX requiert un canal DMX respectif pour pouvoir être commandé clairement par le contrôleur.

• Ce canal DMX est déterminé par les interrupteurs DIP 1-9 sur la face arrière de l’appareil. Une valeur est assignée à chaque interrupteur DIP. La somme de ces valeurs définit alors le canal DMX respectif.

L’interrupteur DIP 10 est sans fonctions.

• Vous trouverez dans le tableau ci-dessous les valeurs des interrupteurs DIP individuels 1-9. Si l’un des interrupteurs est placé sur «ON», il est activé, en position «OFF» il est désactivé.

Interrupteurs DIP Canal DMX

516

632

764

8 128

9 256

Exemple : Les interrupteurs DIP 1,3 et 5 sont sur «ON», les autres sur «OFF». Canal DMX = 1 + 4 + 16 = 21

6. Mise en service

• La quantité de brouillard est réglée en continu par la valeur DMX du canal DMX réglé.

Valeur «0» > aucune production de brouillard

Valeur «255» > production de brouillard maximale

• Une commande par la télécommande fournie n’est pas possible lorsque la contrôleur DMX est branché.

Veillez à ce que le réservoir ne se vide jamais pendant la production de brouillard. Si tel devait être quand même une fois le cas, éteignez immédiatement la machine à brouillard avec l´interrupteur secteur POWER et laissez-la refroidir.

Remplissez le réservoir au terme de la phase de refroidissement.

Si jamais aucun brouillard ne sort, l’appareil rechauffe ou la phase de chauffage n’est pas encore achevée (la DEL verte de la télécommande ne s’allume pas).

Après avoir débranché l´appareil, il est normal qu´un léger brouillard apparaisse; il ne s´agit pas d´une défectuosité.

Si vous n’utilisez plus l’appareil, débranchez-le et laissez-le refroidir.

Videz ensuite le réservoir en cas d´inutilisation prolongée de l´appareil, afin d´éviter que le liquide à brouillard ne fuie pendant le transport ou le stockage.

7. Maintenance

Contrôlez régulièrement la sécurité technique de la machine à brouillard en vous assurant, par ex., de l’absence de détériorations au niveau des cordons d´alimentation et du boîtier.

Lorsqu’un fonctionnement sans risques de l’appareil n’est plus assuré, mettez-le hors service et veillez à ce qu’il ne puisse plus être remis en service involontairement.

Une utilisation sans danger n’est plus possible si:

• l´appareil, la télécommande ou ses cordons sont visiblement endommagés,

• l’appareil ne fonctionne plus,

• l’appareil a été stocké pendant une période prolongée dans des conditions déplorables,

• l’appareil a été soumis à de sévères contraintes durant son transport.

Avant de procéder au nettoyage ou à la maintenance de l’appareil, il est impératif de respecter les avertissements suivants:

L’ouverture des capots ou la dépose de pièces risquent de mettre à nu des pièces sous tension sauf lorsqu’il est possible d’effectuer ces procédures manuellement.

Il se peut aussi que des points de raccordement soient sous tension.

Avant toute intervention de réglage, de maintenance, d´entretien ou avant tout remplacement de pièces ou de modules, il faut débrancher l´appareil de toutes les sources de tension si celuici doît être ouvert.

Lorsque des opérations de maintenance ou de réparation sur l’appareil ouvert et sous tension s’avèrent inévitables, celles-ci doivent uniquement être effectuées par un technicien spécialisé connaissant parfaitement les risques potentiels encourus et les prescriptions spécifiques en vigueur.

Les condensateurs montés dans l’appareil peuvent être encore chargés même après avoir déconnecté l’appareil de toutes les sources de tension.

Remplacement des fusibles

Si le remplacement des fusibles s’avère nécessaire, veillez à n’utiliser que des fusibles du type et au courant nominal spécifiés (voir « Caractéristiques techniques ») à titre de rechange.

Il est interdit de réparer les fusibles usés ou de ponter le porte-fusible.

• Après avoir coupé l’alimentation en courant (retirez la fiche de secteur et le câble secteur !), faites ressortir prudemment le porte-fusible contenant le fusible défectueux au niveau du raccordement au secteur POWER INPUT en utilisant un tournevis approprié.

• Retirez le fusible défectueux et remplacez-le par un fusible neuf du même type.

• Insérez ensuite prudemment le porte-fusible contenant le fusible neuf dans son logement au niveau du raccordement au secteur POWER INPUT.

• Ne rebranchez l’appareil et ne le mettre en marche qu’ensuite.

7. Maintenance

Nettoyage

Débranchez l´appareil du réseau d´alimentation électrique avant de procéder à son nettoyage et laissez-le refroidir.

L’appareil ne nécessite aucun entretien et ne doit donc jamais être ouvert. L’ouverture de l’appareil entraîne la perte de la garantie.

Nettoyez-la uniquement avec un chiffon doux et sec ou un pinceau. N´utilisez, en aucun cas, des nettoyants agressifs ou des solutions chimiques, ils pourraient endommager la surface.

L´extérieur de la machine à brouillard peut être nettoyé avec un chiffon humide. N´utilisez, en aucun cas, des nettoyants agressifs, solutions chimiques ou nettoyants abrasifs, ils pourraient endommager la peinture.

Afin d´éviter dépôts et résidus dans les canaux du liquide à brouillard utilisez un nettoyant spécial pour machine à brouillard. Respectez les instructions relatives au liquide de nettoyage.

8. Manipulation

• N’insérez jamais directement la fiche de contact dans une prise de courant, lorsque l’appareil a été transporté d’une pièce froide dans une pièce chaude. L’eau de condensation qui se forme risquerait de détruire l’appareil.

Laissez l’appareil atteindre la température ambiante avant de le brancher. Attendez que l’eau de condensation se soit évaporée.

• Ne tirez jamais sur le cordon pour débrancher la fiche de contact de la prise de courant ; retirez plutôt la fiche de contact en la saisissant au niveau des surfaces de préhension prévues à cet effet.

• En cas d’une inutilisation prolongée, retirez la fiche secteur de la prise de courant.

• Pour des raisons de sécurité, débranchez la fiche de contact de la prise de courant par temps d’orage.

• Ne touchez jamais l´appareil en marche ou, peu après son fonctionnement, l´ouverture de diffusion du brouillard, celle-ci étant très chaude. Risque de brûlures.

• N’utilisez jamais des liquides à brouillard sales. Veillez à toujours fermer le réservoir et le récipient de stockage de votre liquide à brouillard directement après le remplissage.

• Videz le réservoir toujours avant de transporter l’appareil ou lorsque vous ne l’utilisez pas pendant une période prolongée.

• Utilisez exclusivement des liquides à brouillard à base d’eau. Vous trouverez une liste des liquides à brouillard appropriés dans le paragraphe „Caractéristiques techniques“.

9. Elimination

Jetez l’appareil devenu inutilisable suivant les lois en vigueur.



10. Dépannage

Avec cette machine à brouillard, vous avez acquis un produit à la pointe du développement technique et bénéficiant d’une grande sécurité de fonctionnement.

Il est toutefois possible que des problèmes ou des pannes surviennent.

Vous trouverez ci-après plusieurs procédures vous permettant, le cas échéant, d’effectuer le dépannage :

Respectez impérativement les consignes de sécurité !

Impossibilité subite de générer du brouillard pendant le fonctionnement de l´appareil :

• L’appareil réchauffe. La phase de réchauffage terminée, l’appareil recommancera la production de brouillard.

• L’appareil n’a plus de contact avec la source d’alimentation. Vérifiez que la connexion soit correcte et contrôlez l´alimentation de la prise de courant.

• Le réservoir est vide, veuillez le remplir.

L´appareil diffuse du brouillard bien que la touche brouillard ait été relâchée ou continue de générer du brouillard peu après sa désactivation/déconnexion :

• Il ne s´agit pas d´une défectuosité. Le liquide à brouillard restant qui se trouve dans l´ouverture de diffusion du brouillard encore chaude s´évapore.

Les réparations autres que celles qui ont été précédemment décrites doivent être exécutées uniquement par un technicien qualifié et agréé.

11. Caractéristiques techniques

Tension de service .................................................................... 230V~/50Hz

Puissance absorbée .................................................................. 820W

Fusible ........................................................................................ F10AL/250V (5x20mm)

Temps de préchauffage ............................................................ env. 4min

Durée d’émission de brouillard maximale ................................ env. 20s (à pleine production de brouillard)

Durée de réchauffage ................................................................ env. 45s

Capacité du réservoir ................................................................ 1,2l

Production de brouillard ............................................................ max. 425m³/min

Consommation de liquide à brouillard ...................................... 8 à 20ml/min8 (selon la production de brouillard)

Protocole DMX ........................................................................... DMX-512

Canaux DMX .............................................................................. 1

Liquide à brouillard approprié ................................................... N° de commande 590775 (1l)

N° de commande 595900 (5l, normal)

N° de commande 595918 (5l, heavy)

Liquide de nettoyage approprié ................................................ N° de commande 590298 (1l)

Câble d’alimentation de la télécommande ............................... env. 4,5m

Dimensions ................................................................................ 462 x 265 x 250mm

Poids........................................................................................... 6kg

Inhoudsopgave

Pagina

1. Inleiding ......................................................................................................................................................... 45

2. Voorgeschreven gebruik .............................................................................................................................. 46

3. Verklaring van symbolen .............................................................................................................................. 46

4. Veiligheidsvoorschriften ............................................................................................................................... 47

5. Productbeschrijving ...................................................................................................................................... 48

6. In gebruik nemen .......................................................................................................................................... 49

a) Opstelling .............................................................................................................................................. 49

b) Elektrische aansluiting .......................................................................................................................... 50

c) Bediening .............................................................................................................................................. 51

7. Onderhoud .................................................................................................................................................... 54

8. Gebruik .......................................................................................................................................................... 55

9. Afvalverwijdering ........................................................................................................................................... 56

10. Verhelpen van storingen .............................................................................................................................. 56

11. Technische gegevens................................................................................................................................... 57

1. Inleiding

Geachte klant, Hartelijk dank voor de aanschaf van dit product. Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de

gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen! Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het

gebruik. Neem deze instructies in acht, ook wanneer u het product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te kunnen lezen!

 Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be

2. Voorgeschreven gebruik

De McCrypt X-1200 Professionele nevelmachine heeft tot doel, een geschikte nevelvloeistof door verhitting te verdampen, en op die manier te zorgen voor een neveleffect.

Dit product is alleen goedgekeurd voor aansluiting op 230V~/50Hz wisselspanning en voor randgeaarde stopcontacten.

Het product mag uitsluitend in gesloten ruimten worden gebruikt, dus niet in de open lucht. Contact met vocht, bijv. in de badkamer, moet absoluut worden voorkomen.

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken.

Aan het complete product mag niets worden veranderd resp. omgebouwd en de behuizing mag niet worden geopend.

De veiligheidsvoorschriften dienen absoluut in acht te worden genomen!

3. Verklaring van symbolen

Het uitroepteken in een driehoek wijst de gebruiker erop, dat hij/zij voor de ingebruikneming van het apparaat de gebruiksaanwijzing moet lezen en deze bij het gebruik in acht moet nemen.

Het symbool met de bliksemschicht in een driehoek geeft aan wanneer er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok. In het apparaat bevinden zich geen onderdelen die door de gebruiker moeten worden onderhouden. Het apparaat mag daarom nooit worden geopend.

Het symbool met de pijl vindt u bij bijzondere tips of aanwijzingen voor de bediening.

Belangrijke aanwijzingen die absoluut in acht moeten worden genomen, zijn in deze gebruiksaanwijzing met een uitroepteken aangegeven.

4. Veiligheidsvoorschriften

Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk.

Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften, zijn wij niet verantwoordelijk! In dergelijke gevallen vervalt het recht op garantie.

Geachte klant, de volgende veiligheids- en gevarenvoorschriften hebben niet alleen de bescherming van het product, maar ook de bescherming van uw gezondheid tot doel. Lees de volgende punten zorgvuldig door:

• Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het product niet toegestaan.

• Het apparaat voldoet aan veiligheidsklasse 1. Als spanningsbron mag alleen een intact stopcontact met randaarde van het openbare lichtnet worden gebruikt (230V~/50Hz).

• Netstekkers mogen nooit met natte handen in het stopcontact worden gestoken of er uit worden verwijderd.

• Zorg dat het netsnoer niet wordt afgekneld, geknikt, door scherpe randen wordt beschadigd of op andere wijze mechanisch wordt belast. Vermijd overmatige thermische belasting van het netsnoer door te grote hitte of koude. Verander het netsnoer niet. Indien u hier niet op let, dan kan het netsnoer beschadigd raken. Een beschadigd netsnoer kan een levensgevaarlijke elektrische schok tot gevolg hebben.

• Als het netsnoer beschadigd is, mag u het niet aanraken. Schakel eerst de betreffende wandcontactdoos stroomloos (bijv. via de bijbehorende veiligheidsschakelaar) en trek daarna de netstekker voorzichtig uit de wandcontactdoos. Gebruik het product hierna niet meer, maar breng het naar een elektrotechnisch bedrijf.

• Alle personen, die deze nevelmachine bedienen, installeren, opstellen, in bedrijf nemen of onderhouden, moeten hiervoor opgeleid en voldoende gekwalificeerd zijn en deze gebruiksaanwijzing opvolgen.

• Niet in gebruik zijnde apparaten moeten spanningsloos worden gemaakt. Trek daartoe de stekker uit het stopcontact. Als de netstekker, bijv. door de inbouw, niet bereikbaar, dan moet de netspanning dubbelpolig worden onderbroken.

• Raadpleeg een vakman wanneer u twijfelt over de werking, veiligheid of aansluiting van het apparaat.

• Houd het product buiten bereik van kinderen; het is geen speelgoed. Kinderen kunnen niet inschatten welke gevaren aan het gebruik van elektrische apparatuur zijn verbonden. Houd daarom het apparaat buiten het bereik van kinderen.

• U mag geen potten met vloeistoffen (bv. glazen, emmers, vazen of planten) in de onmiddellijke buurt van het product plaatsen. Vloeistoffen kunnen in de behuizing dringen en daarbij afbreuk doen aan de elektrische veiligheid. Bovendien bestaat het gevaar van brand of een elektrische schok; levensgevaarlijk! Schakel in dit geval de bijbehorende wandcontactdoos stroomloos (bijv. veiligheidsschakelaar uitschakelen) en trek vervolgens de netstekker uit de contactdoos. Maak alle kabels los van het apparaat. Het product mag daarna niet meer worden gebruikt, breng het naar een elektrotechnisch bedrijf.

4. Veiligheidsvoorschriften

• Stel het apparaat niet bloot aan hoge temperaturen, druip- of spatwater, sterke trillingen of hoge mechanische belastingen.

• Zet geen brandende voorwerpen, zoals kaarsen, op of naast het apparaat.

• Het apparaat mag nooit zonder toezicht in werking zijn.

• Gebruik het apparaat niet in een tropisch klimaat.

• Laat verpakkingsmateriaal niet achteloos slingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.

• Houd ook rekening met de veiligheidsvoorschriften in de overige hoofdstukken van deze gebruiksaanwijzing.

• In commerciële omgevingen dienen talrijke wetten en voorschriften, bijv. de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen, in acht te worden genomen. Als gebruiker moet u zich informeren bij de betrokken diensten en overheden, en bent u verantwoordelijk voor het opvolgen van de geldende regels en voorschriften.

• Indien u vragen heeft over de correcte aansluiting of als er problemen zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met onze technische helpdesk of met een andere elektromonteur.

5. Productbeschrijving

De nevelmachine is geschikt voor gebruik op party’s, in discotheken, in bars of bij theateruitvoeringen.

Door de nevel ontstaan indrukwekkende effecten, die door gebruik van gekleurde lichtstralen, lasers of stroboscopen nog kunnen worden versterkt.

• Groot nevelvermogen (820W)

• Nevelhoeveelheid en -interval regelbaar

• Ingebouwde ventilator voor een gelijkmatige verdeling van de nevel

• DMX-sturing

• Afstandsbediening meegeleverd

• Korte opwarmfase

• 1,2 liter tankvolume

6. In gebruik nemen

Lees voor gebruik deze gebruiksaanwijzing met de veiligheidsinstructies geheel en zorgvuldig door om een correcte inbedrijfstelling te kunnen garanderen.

Controleer vóór het in gebruik nemen of het apparaat niet is beschadigd. Als dit het geval is, mag het apparaat niet in gebruik worden genomen. Neem dan contact op met een vakman of met onze service.

a) Opstelling

De installatie van het apparaat mag uitsluitend door een vakman worden uitgevoerd die vertrouwd is met de gevaren en relevante voorschriften. Het product mag alleen onderhouden, bediend en in gebruik genomen worden door personen die overeenkomstig gekwalificeerd zijn.

Houd bij de keuze van een plaats van opstelling rekening met het feit, dat schokken, trillingen, stof, koude, hitte en vochtigheid vermeden moeten worden. Er mogen bovendien geen sterke transformatoren of motoren in de buurt van het apparaat zijn.

Zorg er bij het opstellen van het apparaat voor, dat de aansluitkabels en de afstandsbediening niet worden afgekneld of door scherpe randen worden beschadigd.

Gebruik het apparaat niet op brandbare oppervlakken of in de buurt van voorwerpen. Houd steeds een afstand aan van minstens 0,5m tot brandbare voorwerpen.

Let er op, dat de neveluitgang niet wordt gericht op personen, dieren of open vuur. De uittredende, hete damp kan leiden tot brandwonden (zorg voor een veiligheidsafstand van minstens 0,5m).

Zorg voor voldoende ventilatie van het apparaat, houd een afstand van 0,2m rond het apparaat vrij, en dek de ventilatieopeningen niet af.

Plaats het apparaat nooit op een instabiele ondergrond. Door het vallen ervan zouden personen gekwetst kunnen raken.

Het apparaat moet horizontaal staan (max. helling: 15°) zodat de tank bij het vullen en tijdens het bedrijf niet kan leeglopen.

Het apparaat moet buiten handbereik van personen worden opgesteld. Als de nevelmachine op een hogere plaats wordt opgesteld, dan mag het gebied onder de nevelmachine niet betreden worden (gevaar op uitglijden en letsels door de hete nevelvloeistof en haar resten).

Tijdens montage- en servicewerkzaamheden dient het gebied onder de plaats van opstelling afgesloten te zijn.

Het opsteloppervlak dermate belastbaar te zijn dat het minstens 1 uur lang de 10-voudige werkbelasting zonder blijvende schadelijke vervorming kan doorstaan.

Bij de opstelling moet worden voldaan aan alle wettelijke bepalingen, van kracht in het betrokken land.

6. In gebruik nemen

Keuring van de installatie (bij commercieel/openbaar gebruik):

Vóór de eerste ingebruikneming en na ingrijpende wijzigingen dient de installatie (met inbegrip van de elektrische aansluiting) door een deskundige gecontroleerd te worden.

De installatie moet een keer per jaar door een deskundige gecontroleerd worden.

Minstens om de 4 jaar moet een keuringsproef door een deskundige worden uitgevoerd.

• Plaats de nevelmachine alleen op, rekening houdend met de bovenstaande veiligheidsaanwijzingen.

• De max. hellingshoek van 15° mag in geen geval worden overschreden.

• Los de beide kartelschroeven aan de neveluitgang en richt de neveluitgang uit naar wens.

• Draai de beide kartelschroeven terug vast.

b) Elektrische aansluiting

Indien de netstekker na het installeren van de nevelmachine om het apparaat los te koppelen van het net niet meer goed of maar moeilijk bereikbaar is, moet de stroomtoevoer dubbelpolig van het net worden losgekoppeld.

Laat kabels niet zonder toezicht rondslingeren resp. hangen. Deze dienen op deskundige wijze gelegd te worden om gevaar voor ongevallen te voorkomen.

• Leg de aansluitkabel van de afstandsbediening tot op de plaats, van waaraf u het apparaat wilt sturen.

• De achterkant van de afstandsbediening is magnetisch. De afstandsbediening hecht daarmee aan metalen voorwerpen.

• Als u de nevelmachine via een externe DMX-controller wilt sturen, verbindt dan de aansluiting DMX IN met de uitgang van uw DMX-controller.

• Verbind de aansluiting DMX OUT met de DMX-ingang van het navolgende apparaat. Als de nevelmachine het laatste of enige apparaat in de DMX-keten is, moet u hier een stekker met afsluitweerstanden steken.

• De netstekker moet voor het bedrijf van het apparaat in een stopcontact met randaarde worden gestoken. Steek echter de netstekker nog niet in. Voor het verbinden met het stroomnet moet eerst de tank met nevelvloeistof worden gevuld (zie „Bediening“).

6. In gebruik nemen

c) Bediening

Trek steeds eerst de stekker uit het stopcontact, voor u de navelmachine vult.

Giet nooit brandbare vloeistoffen in de nevelmachine en voeg geen nevelvloeistof toe. Gebruik uitsluitend geschikte nevelvloeistoffen op waterbasis (geschikte nevelvloeistoffen vindt u in het assortiment van CONRAD, zie ook „Technische gegevens“).

Kip de nevelmachine nooit om, er zou nevelvloeistof kunnen uittreden of in het inwendige van het apparaat komen, en daar schade veroorzaken of gevaar betekenen voor de gebruiker.

Let er bij het vullen met nevelvloeistof op, dat er geen vocht in het binnenste van het apparaat komt. Dit kan leiden tot schade aan het apparaat en levensgevaarlijke elektrische schokken veroorzaken.

• Controleer dat de stekker niet in het stopcontact zit.

• Schroef de tankdop af, en vul de tank met nevelvloeistof.

• Schroef de tankdop terug vast.

• Steek de aansluitstekker van de afstandsbediening in de aansluiting WIRE CONTROLLER op de achterzijde van de nevelmachine.

• Steek de stekker in een stopcontact met randaarde.

• Schakel nu het apparaat met de netschakelaar POWER in. Bij ingeschakeld apparaat licht de netschakelaar op, en warmt de nevelmachine op.

• Het opwarmproces duurt ca. 4 minuten.

• Zodra het apparaat zijn bedrijfstemperatuur bereikt heeft, licht de groene LED op de afstandsbediening op, en is het apparaat ‘nevelklaar’.

Handmatig bedrijf:

• Druk op de groene toets MANUAL van de afstandsbediening.

• Het apparaat heeft nevel zolang u de toets ingedrukt houdt.

Continu bedrijf:

• Druk op de rode toets CON‘T op de afstandsbediening.

• Het apparaat nevelt voortdurend, en de rode LED licht op.

• Stel de gewenste hoeveelheid nevel in met de regelaar VOLUME.

• Om het continu bedrijf terug uit te schakelen, drukt u opnieuw op de rode toets CON‘T op de afstandsbediening.

6. In gebruik nemen

Interval-bedrijf:

• Druk op de afstandsbediening op de gele toets TIMER.

• Het apparaat nevelt timergestuurd, en de rode LED licht op.

• Stel de gewenste intervalduur in met de regelaar INTERVALL.

• Het apparaat nevelt gedurende de ingestelde duur, en houdt daarna een pauze, die eveneens voldoet aan de ingestelde tijd. Daarna start het beschreven interval opnieuw.

• Om het interval-bedrijf terug uit te schakelen, drukt u opnieuw op de gele toets TIMER op de afstandsbediening.

DMX-bedrijf:

• Elk DMX-apparaat in een DMX-serie heeft een zogenaamd DMX-kanaal nodig om eenduidig door de controller aangestuurd te kunnen worden.

• Dit DMX-kanaal wordt door de DIP-schakelaars 1-9 op de achterzijde van het apparaat vastgelegd. Aan elke DIPschakelaar is een waarde toegewezen. De som van deze waarden definieert het toegewezen DMX-kanaal.

DIP-schakelaar 10 heeft geen functie.

• Zie voor de waarden van de afzonderlijke DIP-schakelaars de onderstaande tabel. Indien een schakelaar in de stand „ON“ staat, is deze geactiveerd; in de stand „OFF“ is de schakelaar gedeactiveerd.

DIP-schakelaar DMX-kanaal

516

632

764

8 128

9 256

Voorbeeld: De DIP-schakelaars 1, 3 en 5 staan op „ON“, alle andere schakelaars op „OFF“. DMX-kanaal = 1 + 4 + 16 = 21

6. In gebruik nemen

• De hoeveelheid nevel wordt traploos geregeld via de DMX-waarde van het ingestelde DMX-kanaal.

Waarde „0“ > geen nevel

Waarde „255“ > maximale nevel

• Het bedienen via de meegeleverde afstandsbediening is bij aangesloten DMX-controller niet mogelijk.

Let er op dat de tank tijdens het nevelen nooit leeg raakt. Indien zulks toch zou gebeuren de nevelmachine onmiddellijk uitschakelen met de schakelaar POWER en haar laten afkoelen.

Vul de tank na het afkoelen opnieuw.

Als er geen nevel uittreedt, dan warmt het apparaat nog op, of is de opwarmfase nog niet afgesloten (de groene LED op de afstandsbediening licht niet op).

Een licht nanevelen na het uitschakelen/loskoppelen van het apparaat is normaal, en wijst niet op een defect.

Trek als u het apparaat niet meer nodig heeft de stekker uit het stopcontact en laat het apparaat afkoelen.

Ledig daarna de tank, als u het apparaat langere tijd niet gebruikt. Hierdoor wordt een uitlopen van de nevelvloeistof tijdens het transport of de opslag vermeden.

7. Onderhoud

Controleer regelmatig de technische veiligheid van de nevelmachine, bijv. op beschadiging van de aansluitleidingen en de behuizing.

Wanneer kan worden aangenomen dat een veilig gebruik niet meer mogelijk is, mag het apparaat niet meer worden gebruikt en moet het worden beveiligd tegen onbedoeld gebruik.

U mag ervan uitgaan dat een veilig gebruik niet meer mogelijk is indien:

• het apparaat, de afstandsbediening of de leidingen zichtbare schade vertonen

• het apparaat niet meer functioneert

• het codeslot lang is opgeslagen onder ongunstige omstandigheden,

• het apparaat tijdens transport te zwaar is belast.

Neem altijd de volgende waarschuwingen in acht voordat u het apparaat gaat schoonmaken of onderhouden:

Bij het openen van deksels of het verwijderen van onderdelen, ook wanneer dit handmatig mogelijk is, kunnen spanningvoerende delen worden blootgelegd.

Ook aansluitpunten kunnen spanningvoerend zijn.

Indien opening van het apparaat noodzakelijk is voor uitbalancering, onderhoud, reparatie of vervanging van onderdelen of elementen moet het apparaat worden losgekoppeld van alle spanningsbronnen.

Onderhoud of reparaties aan een geopend apparaat onder spanning mogen uitsluitend plaatsvinden door een erkend elektrotechnicus, die op de hoogte is van de hieraan verbonden risico´s en de van toepassing zijnde voorschriften.

Condensatoren in het apparaat kunnen nog geladen zijn, zelfs als het van alle spanningsbronnen is losgekoppeld.

Vervangen van zekeringen

Let bij vervanging van zekeringen op dat uitsluitend zekeringen van het aangegeven type en met de juiste nominale stroomsterkte worden gebruikt (zie Technische gegevens).

Het repareren van zekeringen of het overbruggen van de zekeringhouder is niet toegestaan.

• Wip, nadat het apparaat is losgekoppeld van de netvoeding (netstekker lostrekken en netkabel van apparaat loskoppelen!), de zekeringhouder bij de netaansluiting POWER INPUT met de defecte zekering voorzichtig uit het apparaat.

• Verwijder de defecte zekering en vervang deze door een nieuwe zekering van hetzelfde type.

• Zet de zekeringhouder met de nieuwe zekering nu weer voorzichtig in zijn houder bij de netaansluiting POWER INPUT.

• Verbind het apparaat nu pas weer met de netvoeding en neem het in gebruik.

7. Onderhoud

Reiniging

Koppel het apparaat voor het reinigen los van het stroomnet, en laat het afkoelen.

Het apparaat is onderhoudsvrij en mag absoluut niet worden geopend. Hierdoor zal uw garantie vervallen.

Reinig het uitsluitend met een zachte, droge doek of borstel. Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze de oppervlakken kunnen beschadigen.

De nevelmachine kan aan de buitenzijde met een vochtig doek worden gereinigd. Gebruik in geen geval agressieve schoonmaakmiddelen, chemische oplossingen of schuurmiddelen, aangezien deze het oppervlak van de behuizing kunnen beschadigen.

Gebruik voor het vermijden van afzettingen en resten in de nevelkanalen een speciale nevelmachinereiniger. Let daarbij op de aanwijzingen voor de reinigingsvloeistof.

8. Gebruik

• Steek de netstekker nooit direct in een contactdoos als het apparaat van een koude in een warme ruimte is gebracht. Het condenswater dat wordt gevormd, kan onder bepaalde omstandigheden het apparaat beschadigen.

Laat het apparaat eerst op kamertemperatuur komen, voordat u de stekker in de contactdoos steekt. Wacht tot al het condenswater is verdampt.

• Trek nooit aan het netsnoer om de stekker uit de contactdoos te verwijderen, pak altijd de netstekker beet bij de daarvoor bestemde greepvlakken om deze uit de contactdoos te verwijderen.

• Neem de netstekker uit het stopcontact als u deze langere tijd niet gebruikt.

• Neem bij onweer de netstekker altijd uit het stopcontact.

• Raak het apparaat nooit aan tijdens het bedrijf of kort daarna in de buurt van de neveluitgang, omdat het daar sterk opwarmt. Er bestaat gevaar op verbranden.

• Gebruik nooit vervuilde nevelvloeistoffen. Sluit de tank en het reservoir met uw nevelvloeistof meteen na het vullen terug.

• Ledig de tank steeds, voor u het apparaat transporteert of voor langere tijd niet zult gebruiken.

• Gebruik uitsluitend nevelvloeistoffen op waterbasis. Geschikte nevelvloeistoffen zijn opgesomd onder „Technische gegevens“.

9. Afvalverwijdering

Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor



afvalverwerking inleveren.

10. Verhelpen van storingen

U heeft met deze nevelmachine een product aangeschaft dat volgens de nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik.

Toch kunnen zich problemen of storingen voordoen.

Daarom wordt hieronder beschreven hoe eventuele storingen kunnen worden verholpen:

Neem altijd de veiligheidsvoorschriften in acht!

Tijdens het bedrijf is plots geen nevelen meer mogelijk:

• Het apparaat warmt na. Als het naverwarmen afgesloten is, nevelt het apparaat terug.

• Het apparaat heeft geen contact meer met de voeding. Controleer de correcte verbinding en de spanning van het stopcontact.

• De tank is leeg, bijvullen.

Het apparaat nevelt ondanks het uitgeschakelde nevelen resp. na het uitschakelen/loskoppelen nog korte tijd na:

• Dit is geen defect. Die rest van de zich nog in de neveluitgang bevindende nevelvloeistof verdampt.

Andere reparaties dan hierboven beschreven, mogen uitsluitend door een erkend vakman worden uitgevoerd.

11. Technische gegevens

Voedingsspanning ............................................................................. 230V~/50Hz

Vermogensopname ........................................................................... 820W

Zekering ............................................................................................. F10AL/250V (5x20mm)

Voorverwarmduur .............................................................................. ca. 4min

max. nevelduur .................................................................................. ca. 20s (bij volledig nevelvermogen)

Naverwarmduur ................................................................................. ca. 45s

Tankinhoud ........................................................................................ 1,2l

Nevelvermogen .................................................................................. max. 425m³/min

Verbruik nevelvloeistof ...................................................................... 8-20ml/min (naargelang het nevelvermogen)

DMX-protocol ..................................................................................... DMX -512

DMX-kanalen ..................................................................................... 1

Geschikte nevelvloeistof ................................................................... Bestelnr. 590775 (1l)

Bestelnr. 595900 (5l, normaal)

Bestelnr. 595918 (5l, heavy)

Geschikte reinigingsvloeistof ............................................................ Bestelnr. 590298 (1l)

Aansluitleiding afstandsbediening .................................................... ca. 4,5m

Afmetingen ......................................................................................... 462 x 265 x 250mm

Gewicht .............................................................................................. 6kg

Mc Crypt X-1200 Operation Manual [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
