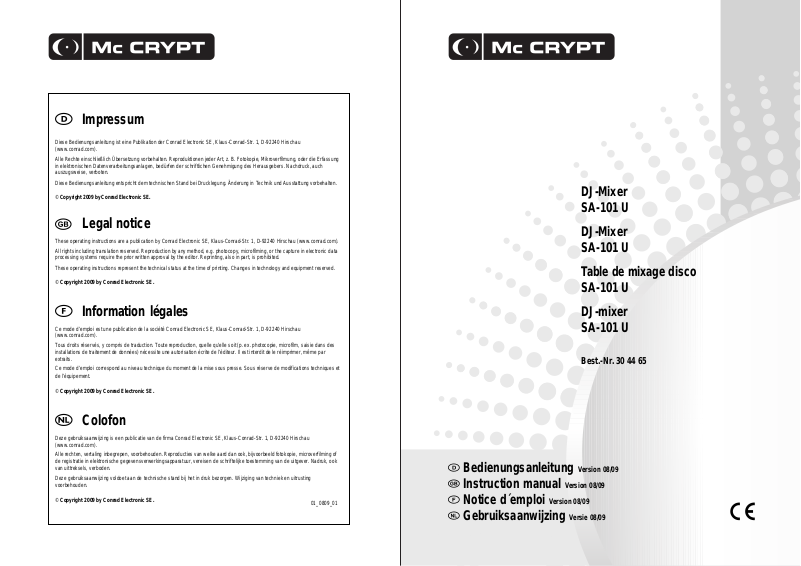

Mc Crypt SA-101 U Operation Manual [ml]

Impressum



Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Legal notice



These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.

DJ-Mixer SA-101 U

Table de mixage disco SA-101 U

Information légales



Ce mode d’emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d’emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l’équipement.

Colofon



Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

01_0809_01

DJ-mixer SA-101 U

Best.-Nr. 30 44 65



Bedienungsanleitung Version 08/09



Instruction manual Version 08/09



Notice d´emploi Version 08/09



Gebruiksaanwijzing Versie 08/09 

Inhaltsverzeichnis

Seite

Einführung............................................................................................................................................................... 3

Bestimmungsgemäße Verwendung ...................................................................................................................... 4

Produktbeschreibung ............................................................................................................................................. 4

Symbolerklärung..................................................................................................................................................... 4

Sicherheitshinweise................................................................................................................................................ 5

Anschluss- und Bedienelemente ...........................................................................................................................6

Aufstellung ............................................................................................................................................................ 10

Anschluss .............................................................................................................................................................. 11

a) Anschluss der Eingänge .......................................................................................................................... 11

b) Anschluss der Ausgänge ......................................................................................................................... 12

c) Anschluss der Plattenspielermasse......................................................................................................... 12

d) Anschluss der Spannungsversorgung .................................................................................................... 13

Inbetriebnahme..................................................................................................................................................... 14

a) Mischpult ein- und ausschalten ............................................................................................................... 14

b) Eingang auswählen..................................................................................................................................14

c) Aussteuerungsanzeigen........................................................................................................................... 15

d) Lautstärkeregelung ...................................................................................................................................15

e) Vorhören ................................................................................................................................................... 16

f) Überblenden/Mischen ............................................................................................................................... 17

g) DJ Mikrofon benutzen .............................................................................................................................. 17

h) Wiedergabe vom Computer..................................................................................................................... 17

Handhabung ......................................................................................................................................................... 18

Wartung ............................................................................................................................................................... 19

Behebung von Störungen ....................................................................................................................................20

Entsorgung............................................................................................................................................................ 21

Technische Daten................................................................................................................................................. 21

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!







Tel. 0 180/5 31 21 11 Fax 09604/40 88 48

Mo. – Fr. 8.00 bis 18.00 Uhr e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet www.conrad.de unter der

Rubrik Kontakt

www.conrad.at bzw. www.business.conrad.at

Tel. 0848/80 12 88 Fax 0848/80 12 89

e-mail: support@conrad.ch Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

Bestimmungsgemäße Verwendung

Bei dem DJ-Mixer SA-101 U handelt es sich um ein Audio-Mischpult für den Einsatz im Heimbereich und im semiprofessionellen Bereich. Mit diesem Gerät lassen sich niederpegelige Audiosignale verschiedener Musikquellen mischen. Das Gerät wird dabei zwischen die zu mischenden Audiosignalquellen und einen Audioverstärker geschaltet.

Dieses Produkt ist nur für den Anschluss an 100-240V~50/60Hz Wechselspannung zugelassen. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B.

im Badezimmer u.ä. ist unbedingt zu vermeiden. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies

mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden. Die Sicherheitshinweise sind unbedingt zu befolgen.

Produktbeschreibung

• 4 Kanäle + 1 Mikrofonkanal

• USB-Anschluss und zweiter Mikrofoneingang

• 2 x MASTER-Ausgang (XLR und Cinch)

• BOOTH- und REC-Ausgang

• 3-Band-Klangregelung für jeden Kanal

• Mikrofonkanal mit Talkover-Schaltung

• Kopfhöreranschluss zum Vorhören

• LED-Aussteuerungsanzeigen

• Zuweisbarer Crossfader mit umschaltbarer Regelcharakteristik

Symbolerklärung

Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät deshalb nie.

Das Symbol mit dem Pfeil ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung gegeben werden.

Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.

•Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.

• Das Gerät ist in Schutzklasse 2 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (100-240V~50/60Hz) des öffentlichen Versorgungsnetzes verwendet werden.

• Alle Personen, die dieses Mischpult bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.

• Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.

• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.

• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.

• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Gläser, Eimer, Vasen oder Pflanzen, auf das Gerät oder in seine unmittelbare Nähe. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen Schlages. Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.

• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Betreiben Sie das Gerät nicht unbeaufsichtigt.

• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.

• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Anschluss- und Bedienelemente

AC100-240V~ 60/50Hz

20WATTS

Anschluss- und Bedienelemente

(1) Schalter POWER

Mit diesem Schalter wird das Mischpult ein- bzw. ausgeschaltet. In Stellung ON ist das Mischpult eingeschaltet. Bei eingeschaltetem Gerät leuchtet die grüne Betriebsanzeige

oberhalb der Aussteuerungsanzeige MASTER LEVEL (4).

(2) Mikrofonkanal MIC

Hier wird das Hauptmikrofon angeschlossen und der Hauptmikrofonkanal geregelt. Anschluss MIC: Anschluss für das Hauptmikrofon Regler MIC LEVEL: Einstellung der Mikrofonlautstärke Regler HI, MID und LOW: Einstellung der Klangcharakteristik (HI=Hochtonbereich, MID=Mitteltonbereich,

LOW=Tieftonbereich)

(3) Kanäle CH-1 bis CH-4

Hier werden die 4 Eingangskanäle geregelt. Eingangswahlschalter LINE/PHONO bzw. LINE/USB, LINE /MIC: Auswahl der an den Anschlüssen INPUT (18, 19

und 20) angeschlossenen Geräte Regler TRIM: Einstellung der Eingangsempfindlichkeit des jeweiligen Kanals Regler HI, MID und LOW: Einstellung der Klangcharakteristik (HI=Hochtonbereich, MID=Mitteltonbereich,

LOW=Tieftonbereich) Aussteuerungsanzeige: Anzeige des jeweiligen Eingangspegels

(4) Aussteuerungsanzeige MASTER LEVEL

Anzeige des Masterkanal-Ausgangspegels

(5) Schalter TALKOVER

Bei gedrücktem Schalter werden alle Kanäle außer dem Mikrofonkanal in der Lautstärke abgesenkt, um DJDurchsagen zu ermöglichen.

(6) Schalter HEADPHONES CUE

Mit diesen Schaltern wird festgelegt, welche Kanäle auf den Kopfhörerkanal gelegt werden.

Anschluss- und Bedienelemente

(7) Kopfhörerkanal HEADPHONES

Hier wird der Kopfhörerkanal geregelt. Schalter MONO SPLIT/STEREO: Mono-Split-Wiedergabe bzw. Stereowiedergabe Regler MIXING: Stellung CUE gibt nur die aktivierten CUE-Kanäle wieder, Stellung MASTER gibt nur den Master-

Kanal wieder Regler Level: Lautstärkeregelung des Kopfhörerkanals Anschluss PHONES: Anschluss für den Kopfhörer

(8) Kanalfader

Zur Pegeleinstellung des jeweiligen Kanals

(9) MASTER Fader

Zur Pegeleinstellung des Masterkanals

(10) Schalter CROSSFADER ASSIGN

Zur Auswahl der beiden Kanäle, die über den Crossfader (12) geregelt werden

(11) Umschalter für Regelcharakteristik Crossfader

Die Regelcharakteristik des Crossfaders (12) kann hier eingestellt werden. linke Stellung: abruptes Ein- bzw. Ausblenden des jeweiligen Kanals rechte Stellung: sanftes Ein- bzw. Ausblenden des jeweiligen Kanals

(12) Crossfader

Regler zur Überblendung zwischen den mit den Schaltern CROSSFADER ASSIGN (10) ausgewählten Kanälen Der eine Kanal wird bei Betätigung des Schiebereglers ausgeblendet (wird leiser), gleichzeitig wird der andere Kanal

eingeblendet (wird lauter). In Mittelstellung des CROSSFADERS werden beide Kanäle zu gleichen Teilen wiedergegeben.

(13) Regler MASTER BALANCE

Regler zur Beeinflussung der Lautstärkebalance zwischen linkem und rechtem Signal des Master-Kanals

Anschluss- und Bedienelemente

(14) Netzanschluss

Anschluss für die Netzleitung

(15) Anschluss MASTER OUT 1

XLR-Anschluss für den nachgeschalteten Verstärker

(16) Anschluss MASTER OUT 2

Cinch-Anschluss für den nachgeschalteten Verstärker

(17) Anschlüsse BOOTH und REC

BOOTH: Anschluss für einen zweiten Verstärker (z.B. in einem Nebenraum oder für Monitor-Lautsprecher) REC: Anschluss für ein Aufzeichnungsgerät

(18) Anschluss INPUT CH4 MIC

Anschluss für ein weiteres Mikrofon, das über den Kanal CH4 wiedergegeben werden kann.

(19) Anschluss INPUT CH3 USB

Anschluss für ein Wiedergabegerät mit USB-Ausgang, das über den Kanal CH3 wiedergegeben werden kann.

(20) Anschlüsse INPUT CH-1 bis CH-4

Anschlüsse für LINE- bzw. PHONO-Geräte zur Wiedergabe über die Kanäle CH-1 bis CH-4. LINE: Anschluss für Geräte mit LINE-Pegel PHONO: Anschluss für Plattenspieler

(21) Anschluss SIGNAL GND

Zur Vermeidung von Brummstörungen kann über diese Schraubklemme eine Masseverbindung zwischen dem Mischpult und den Masseleitungen der Plattenspieler (meist schwarzes Kabel mit Klemmschuh) hergestellt werden.

Aufstellung

Achten Sie bei der Aufstellung auf ausreichende Belüftung. Stellen Sie das Gerät nicht auf weiche Untergründe, wie z.B. Teppiche oder Betten etc. Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken,

Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann zur Überhitzung führen (Brandgefahr).

Bohren Sie keine Löcher oder drehen Sie keine Schrauben zur Befestigung des Gerätes in das Mischpult-Gehäuse, dadurch kann das Gerät beschädigt und in der Sicherheit beeinträchtigt werden.

Beim Aufstellen des Gerätes ist auf einen sicheren Stand und auf einen stabilen Untergrund zu achten.

Durch ein Herunterfallen des Mischpults besteht die Gefahr, dass Personen verletzt werden. Beachten Sie beim Aufstellen des Gerätes, dass die Anschlusskabel nicht gequetscht oder

durch scharfe Kanten beschädigt werden. Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben

kann. Es besteht Verletzungsgefahr. Achten Sie bei der Auswahl des Aufstellortes darauf, dass Einstrahlung von direktem, intensi-

vem Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B.

Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Mischpult befinden, da diese das Mischpult beeinflussen können.

Stellen Sie das Gerät niemals ohne ausreichenden Schutz auf wertvolle oder empfindliche Möbeloberflächen.

Anschluss

Trennen Sie vor dem Anschluss das Mischpult und alle anderen Geräte, die mit dem Mischpult verbunden werden sollen von der Netzspannung (Netzstecker aus der Steckdose ziehen).

Benutzen Sie zum Anschluss der Ein- und Ausgänge nur hierfür geeignete abgeschirmte Leitungen mit den zu den Anschlüssen passenden Steckverbindungen. Bei Verwendung falscher Kabel können Störungen auftreten.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Mischpults führen können, dürfen an die Ein- und Ausgänge des Mischpultes nur Geräte mit passenden Ein- bzw. Ausgängen der gleichen Anschlussnorm angeschlossen werden.

Beachten Sie hierzu auch die Anschlusswerte im Kapitel „Technischen Daten“.

Für alle Cinchanschlüsse gilt:

• Die weiße Cinchbuchse des Mischpults ist der Anschluss für den linken Kanal.

• Die rote Cinchbuchse des Mischpults ist der Anschluss für den rechten Kanal.

a) Anschluss der Eingänge

INPUT LINE CH-1 bis CH-4 (20)

Es stehen Ihnen insgesamt vier Stereo-Cincheingänge zur Verfügung, an denen Sie Ihre Line-Wiedergabegeräte, wie z.B. Tuner, CD-Player, MP3 Player etc. anschließen können. Diese Eingänge sind nur für den Anschluss von Wiedergabegeräten mit Line-Pegel geeignet.

Diese Eingänge sind nicht für Plattenspieler geeignet.

INPUT PHONO CH-1 und CH-2 (20)

Es stehen Ihnen insgesamt zwei Stereo-Cincheingänge zur Verfügung, an denen Sie Ihre Plattenspieler anschließen können.

Diese Eingänge sind nicht für Line-Wiedergabegeräte, wie z.B. CD-Player, Tuner usw. geeignet.

Anschluss MIC (2) und CH4 MIC (18)

An diesen Eingang können Sie Ihre Mikrofone anschließen. Die Anschlüsse sind für dynamische Mikrofone oder Kondensatormikrofone mit eigener Stromversorgung geeignet. MIC (2) dient zum Anschluss eines Mikrofons mit XLR-Stecker, CH4 MIC (18) dient zum Anschluss eines Mikrofons mit Klinkenstecker.

Diese Eingänge sind nicht für Line-Wiedergabegeräte oder Plattenspieler geeignet.

Anschluss

Anschluss CH3 USB (19)

An diesen Eingang können Sie eine USB-Schnittstelle Ihres Computers anschließen. So können Sie den Computer ebenfalls als Wiedergabegerät benutzen.

Diese Schnittstelle unterstützt keine Speichermedien wie Festplatten, Speichersticks etc. die keine eigene Abspielfunktion (Player) besitzen.

b) Anschluss der Ausgänge

Anschluss MASTER OUT 1 (15)

Schließen Sie an diesen Ausgang einen freien XLR-Eingang Ihres Verstärkers an.

Dieser Ausgang bietet eine bessere Signalqualität und Störsicherheit wie der Anschluss MASTER OUT 2 (16) und sollte bevorzugt werden, wenn der Verstärker beide Anschlussarten zur Verfügung stellt.

Anschluss MASTER OUT 2 (16)

Schließen Sie an diesen Ausgang einen freien Cincheingang Ihres Verstärkers an.

Anschluss REC (17)

Wenn Sie das Ausgangssignal des Mischpults mit einem Aufnahmegerät aufzeichnen wollen, schließen Sie den Aufnahmeeingang des Gerätes an diesen Anschluss des Mischpults an.

Anschluss BOOTH (17)

An diesen Anschluss kann ein weiterer Verstärker angeschlossen werden, der einen Nebenraum beschallt oder das Signal zur Ansteuerung von Monitorlautsprechern zur Verfügung stellt.

Anschluss PHONES (7)

Schließen Sie an diesen Kopfhörerausgang einen Kopfhörer mit 6,3mm-Klinkenstecker an.

c) Anschluss der Plattenspielermasse

Sollten Ihre Plattenspieler über eigene Masseleitungen verfügen (meist dünnes, schwarzes Kabel mit Klemmschuh), so schließen Sie diese an die Erdungsschraube SIGNAL GND (21) an. Dies dient dazu, Brummstörungen zu vermeiden.

Anschluss

d) Anschluss der Spannungsversorgung

Das Mischpult und alle angeschlossenen Geräte müssen ausgeschaltet sein. Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen

den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit der Bedienungsanleitung sind.

• Stecken Sie den kleinen Anschluss-Stecker der beiliegenden Netzleitung in den Netzanschluss (14).

• Verbinden Sie den Netzstecker der Netzleitung mit einer Netzsteckdose.

Anschlussbeispiel:

AC100-240V~ 60/50Hz

20WATTS

Inbetriebnahme

Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf Richtigkeit.

a) Mischpult ein- und ausschalten

Ein Nichtbeachten der nachfolgend beschriebenen Reihenfolge beim Ein- und Ausschalten des Mischpults könnte die Lautsprecher oder den Verstärker beschädigen.

Einschalten

• Vergewissern Sie sich, dass die Kanalfader (8) und der MASTER Fader (9) auf minimale Lautstärke eingestellt sind (Fader ganz nach unten gezogen).

• Schalten Sie zuerst die an das Mischpult angeschlossenen Wiedergabegeräte ein.

• Schalten Sie das Mischpult mit dem Schalter POWER (1) ein (Schalter in Stellung ON bringen).

• Schalten Sie den/die angeschlossenen Verstärker und das Aufnahmegerät (angeschlossen an den Anschluss REC (17)) ein. Das Mischpult ist jetzt betriebsbereit.

Ausschalten

• Drehen Sie zum Ausschalten des Mischpults zuerst die Lautstärke am Mischpult und dann am Verstärker auf Minimum zurück.

• Schalten Sie den Verstärker aus.

• Schalten Sie dann das Mischpult mit dem Schalter POWER (1) und danach die Wiedergabegeräte (Plattenspieler, CD-Spieler etc.) aus.

• Sollten Sie das Mischpult für längere Zeit nicht benötigen, ziehen Sie den Netzstecker aus der Steckdose.

b) Eingang auswählen

Minimieren Sie, bevor ein Eingangswahlschalter (3) betätigt wird, mit dem entsprechenden Kanalfader (8) die Lautstärke. Aufgrund der unterschiedlichen Pegel der jeweiligen Wiedergabequellen könnte es beim Umschalten zwischen den Eingängen ansonsten zu einer plötzlich überhöhten Lautstärke kommen.

• Wählen Sie mit den Eingangswahlschaltern (3) den gewünschten Eingang des jeweiligen Kanals.

Beispiel: Um den Plattenspieler zu wählen, der an den Buchsen PHONO CH 2 angeschlossen ist, bringen Sie den

Eingangswahlschalter von CH-2 in die Stellung PHONO.

Inbetriebnahme

c) Aussteuerungsanzeigen

Die Anzeige MASTER LEVEL (4) gibt Auskunft über den Pegel des Ausgangssignals. Die Aussteuerungsanzeigen der Kanäle CH-1 bis CH-4 zeigen den Eingangspegel der jeweiligen Kanäle.

Der Pegel in den Aussteuerungsanzeigen sollte den 0db-Wert möglichst nicht dauerhaft überschreiten, da es ansonsten zu Verzerrungen des Musiksignals kommen kann. Ein kurzes Aufblinken bzw. ein kurzer Ausschlag über den 0db-Wert hinaus bei Signalspitzen ist jedoch unbedenklich.

d) Lautstärkeregelung

• Regeln Sie die Lautstärke am angeschlossenen Verstärker auf Minimum.

• Drehen Sie die Regler TRIM (3) auf Minimum.

• Schieben Sie die Kanalfader (8) und den MASTER Fader (9) ebenfalls auf Minimum.

• Wählen Sie mit einem der Eingangswahlschalter (3) den gewünschten Kanaleingang an.

• Starten Sie das angeschlossene Wiedergabegerät, z.B. einen CD-Spieler. Sofern an diesem Gerät eine Lautstärkeregelung vorhanden ist, stellen Sie hier etwa 75% der maximalen Lautstärke ein.

• Schieben Sie den entsprechenden Kanalfader (8) ganz nach oben.

• Mit dem Regler TRIM (3) des aktiven Kanals können Sie den Eingangspegel anpassen. Der Signalpegel kann an der Aussteuerungsanzeige des jeweiligen Kanals abgelesen werden. Er sollte den 0dB-Wert nicht überschreiten.

• Schieben Sie den MASTER Fader (9) nach oben, bis auch hier der maximale Pegel mit der Anzeige MASTER LEVEL angezeigt wird. Auch hier sollte der 0dB-Wert nicht überschritten werden.

• Stellen Sie mit der Lautstärkeregelung am Verstärker nun die gewünschte Maximallautstärke ein. Hierbei darf es zu keinen Verzerrungen kommen.

• Mit den Reglern HI/MID/LOW (3) des jeweiligen Kanals können Sie den Klang der Wiedergabe verändern.

• Mit dem Regler MASTER BALANCE (13) stellen Sie das Lautstärkeverhältnis zwischen linkem und rechtem Masterkanal ein.

• Wiederholen Sie die Einstellung für alle Mischpultkanäle. Alle Kanäle sollten in etwa die gleiche Lautstärke aufweisen, so dass beim Überblenden zwischen den Kanälen keine großen Lautstärkeunterschiede auftreten und Sie somit das Ausgangssignal nachregeln müssen.

• Stellen Sie nach dieser Einstellung die gewünschte Wiedergabelautstärke nur noch mit dem MASTER Fader (9) ein.

Achten Sie darauf, dass die angeschlossenen Lautsprecher und der Verstärker nicht überlastet werden. Die Wiedergabe darf keinesfalls verzerrt sein.

Sollten verzerrte Musiksignale zu hören sein, obwohl keine zu hohe Lautstärke am Verstärker gewählt und das Mischpult richtig eingestellt wurde, so ist das Mischpult sofort auszuschalten und der Anschluss zu überprüfen. Liegt kein Fehler am Anschluss vor, wenden Sie sich bitte an eine Fachkraft.

Inbetriebnahme

e) Vorhören

Drehen Sie den Regler LEVEL (7) an seinen linken Anschlag bevor Sie den Kopfhörer ein- oder ausstecken, aufsetzen oder das Mischpult ein- oder ausschalten. Es besteht die Gefahr einer Gehörschädigung durch eine überhöhte Lautstärke am Kopfhörerausgang.

• Mit dem Schalter MONO SPLIT/STEREO bestimmen Sie die Wiedergabeart über den Kopfhörerausgang.

Stellung MONO SPLIT:

Die mit den Tasten HEADPHONES CUE (6) ausgewählten Eingangskanäle werden über eine Hörmuschel des Kopfhörers wiedergegeben, der MASTER-Ausgang wir über die andere Hörmuschel wiedergegeben.

Die Taste MASTER (6) muss hierzu aktiviert sein.

Stellung STEREO:

Die mit den Tasten HEADPHONES CUE (6) ausgewählten Eingangskanäle und der MASTER-Ausgang werden über beide Hörmuscheln in Stereo wiedergegeben.

Um den MASTER-Ausgang hörbar zu machen muss die Taste MASTER (6) aktiviert sein.

• Mit dem Regler MIXING bestimmen Sie, welches Signal des Mischpultes über den Kopfhörer wiedergegeben wird.

Stellung CUE:

Es werden nur die mit den Tasten HEADPHONES CUE (6) ausgewählten Kanäle wiedergegeben.

Stellung MASTER:

Es wird nur der MASTER-Kanal wiedergegeben.

Die Taste MASTER (6) muss hierzu aktiviert sein.

Inbetriebnahme

f) Überblenden/Mischen

• Mit dem Crossfader (12) können Sie zwischen den Signalen zweier Kanäle überblenden/mischen.

• Wählen Sie hierzu mit den beiden Drehschaltern CROSSFADER ASSIGN (10) die gewünschten Kanäle aus.

• Der eine Kanal wird bei Betätigung des Crossfaders (12) ausgeblendet (wird leiser), gleichzeitig wird der andere Kanal eingeblendet (wird lauter). In Mittelstellung werden beide Faderkanäle zu gleichen Teilen wiedergegeben.

• Um die Regelcharakteristik der Crossfaders zu verändern, schieben Sie den Umschalter für die Regelcharakteristik des Crossfaders (11) in die gewünschte Stellung.

Linke Stellung:

Die Kanäle werden abrupt ein- bzw. ausgeblendet, der Reglerweg, in dem beide Kanäle gleich laut hörbar sind ist lang.

Rechte Stellung:

Die Kanäle werden sanft ein- bzw. ausgeblendet, der Reglerweg, in dem beide Kanäle gleich laut hörbar sind ist kurz.

g) DJ Mikrofon benutzen

• Der Lautstärkepegel und der Klang des Mikrofoneingangs MIC (2) ist analog wie zuvor unter „Lautstärkeregelung“ beschrieben einzustellen.

• Wenn Sie eine Durchsage machen wollen, drücken Sie den TALKOVER-Schalter (5).

• Das Signal des DJ-Mikrofons wird auf den Masterausgang gegeben. Die übrigen Kanäle werden in ihrer Lautstärke abgesenkt.

h) Wiedergabe vom Computer

• Stellen Sie den Eingangswahlschalter von CH-3 in die Stellung USB.

• Starten Sie am Computer die Wiedergabe über die entsprechende Wiedergabe-Software.

Evtl. muss am Computer zuerst der USB-Ausgang als Audioausgang konfiguriert werden (siehe Softwaredokumentation Ihres Betriebssystems bzw. Ihrer Audiosoftware).

• Die USB-Schnittstelle wird also genauso behandelt, wie ein analoger Audioeingang.

Handhabung

• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.

Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.

• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.

• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.

• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Mischpults z.B. auf Beschädigung der Netzleitung und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät oder die Netzleitung sichtbare Beschädigungen aufweisen

• das Gerät nicht mehr arbeitet

• nach längerer Lagerung unter ungünstigen Verhältnissen, oder

• nach schweren Transportbeanspruchungen

Bevor Sie das Mischpult reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden.

Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquellen getrennt wurde.

Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.

Reinigung

Äußerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des

Gehäuses beschädigt werden könnte.

Behebung von Störungen

Mit dem Mc Crypt DJ-Mixer haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Keine Funktion, nachdem der Netzschalter POWER eingeschaltet wurde.

• Der Netzstecker steckt nicht richtig in der Steckdose.

• Die Netzsteckdose wird nicht mit Strom versorgt.

Das Mischpult ist eingeschaltet, aber es ist kein Ton zu hören.

• Kein Eingangssignal, überprüfen Sie die Signalquelle.

• Falscher Eingang ausgewählt, wählen Sie den korrekten Eingang aus.

• Eingangspegel falsch eingestellt, stellen Sie den Pegel wie unter "Lautstärkeeinstellung" beschrieben richtig ein.

Kein Signal zu hören, obwohl die Aussteuerungsanzeige ein Signal anzeigt.

• Nachgeschaltetes Gerät (Verstärker) ist nicht eingeschaltet oder falsch eingestellt.

• Der Ausgang ist nicht oder falsch angeschlossen.

Es ist ein Brummton zu hören.

• Die Plattenspieler-Massekabel sind nicht an die Erdungsschraube SIGNAL GND (21) angeschlossen.

• Es entsteht eine Brummschleife zwischen den angeschlossenen Geräten. Verbinden Sie die Signalmasse durch spezielle masseisolierte Kabel.

Ein Kanal funktioniert nicht.

• Ein Verbindungskabel hat sich gelöst.

• Der Balanceregler am Verstärker ist verstellt.

Der Ton ist verzerrt.

• Der Pegel am Mischpult ist falsch eingestellt/der angeschlossene Verstärker wird übersteuert.

• Das angeschlossene Gerät hält die geforderten Spezifikationen für die jeweilige Anschlussart nicht ein oder verfügt nicht über entsprechende Anschlüsse.

• Die Lautstärke am angeschlossenen Verstärker ist zu hoch eingestellt.

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.

Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen



Bestimmungen.

Technische Daten

Betriebsspannung............................................................................... 100-240V~50/60Hz

Leistungsaufnahme ............................................................................ 20W max.

Eingangsempfindlichkeit LINE ........................................................... 260mV

Eingangsempfindlichkeit PHONO ...................................................... 5mV

Eingangsempfindlichkeit MIC ............................................................ 5mV

Eingangsimpedanz LINE .................................................................... 22kOhm

Eingangsimpedanz PHONO .............................................................. 47kOhm

Eingangsimpedanz MIC ..................................................................... 3kOhm

Ausgangsspannung............................................................................ 2V

Ausgangsimpedanz............................................................................ 480Ohm

Frequenzgang..................................................................................... 20-20.000Hz

Klirrfaktor ............................................................................................. < 0,02%

S/N-Ratio LINE ................................................................................... 86dB

S/N-Ratio PHONO.............................................................................. 76dB

S/N-Ratio MIC..................................................................................... 69dB

Kanaltrennung .................................................................................... > 70dB

Talkover-Dämpfung ............................................................................ 15dB

Klangregelung MIC............................................................................. +/-12dB

Klangregelung CH1-4......................................................................... +12/-24dB

Abmessungen..................................................................................... 320 x 95 x 350mm

Masse ..................................................................................................4kg

Umgebungsbedingungen

Betriebstemperatur .............................................................................+5 bis +35°C

rel. Luftfeuchte .................................................................................... 5-85% (nicht kondensierend)

Table of contents

Page

Introduction ........................................................................................................................................................... 23

Intended use ......................................................................................................................................................... 24

Product description ............................................................................................................................................... 24

Explanation of symbols ........................................................................................................................................ 24

Safety instructions ................................................................................................................................................ 25

Connection and control elements ........................................................................................................................ 26

Setting up the device ............................................................................................................................................ 30

Connection ............................................................................................................................................................ 31

a) Connecting the inputs .............................................................................................................................. 31

b) Connecting the outputs ............................................................................................................................ 32

c) Record player earth connection ............................................................................................................... 32

d) Connecting the power supply .................................................................................................................. 33

Using the device ................................................................................................................................................... 34

a) Switching the mixer on/off ........................................................................................................................ 34

b) Selecting the input .................................................................................................................................... 34

c) Level indicators ......................................................................................................................................... 35

d) Volume control .......................................................................................................................................... 35

e) Pre-listening .............................................................................................................................................. 36

f) Crossfading/mixing .................................................................................................................................... 37

g) Using the DJ microphone ......................................................................................................................... 37

h) Playback on the computer ....................................................................................................................... 37

Handling ............................................................................................................................................................... 38

Maintenance ......................................................................................................................................................... 39

Troubleshooting .................................................................................................................................................... 40

Disposal ............................................................................................................................................................... 41

Specifications ........................................................................................................................................................ 41

Introduction

Dear customer,

Thank you for purchasing this product!

With this device, you have purchased a state-of-the-art product.

This product meets the requirements of all applicable European and national guidelines. Its conformity has been certified and the corresponding declarations and documents can be obtained from the manufacturer.

To maintain this status and to ensure risk-free operation, you, as the user, must comply with these operating instructions.

Before starting operation, please read through these operating instructions completely, taking particular note of all operating and safety information.

Fon. +49 9604 / 40 88 80



Fax +49 9604/40 88 48

e-mail: tkb@conrad.de

Mon to Thurs 8.00am to 4.30pm

Fri 8.00am to 2.00pm

Intended use

DJ Mixer SA-101 U is an audio mixer for home or semi-professional use. This device can be used to mix low-level audio signals from various music sources. The device is connected between the audio signal sources to be mixed and an audio amplifier.

The product is only approved for 100-240V~50/60Hz alternating current.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. as in bathrooms, must be avoided.

Any use other than that described above will damage this product and involves the risk of short circuits, fire, electric shock, etc.

No part of the product must be modified or rebuilt, and the casing must not be opened.

The safety instructions must be observed at all times.

Product description

• 4 channels + 1 microphone channel

• USB connection and second microphone input

• 2 x MASTER outputs (XLR and RCA)

• BOOTH and REC output

• 3-band equaliser for each channel

• Microphone channel with talkover switch

• Headphone connection for pre-listening

• LED level indicators

• Assignable crossfader with switchable control characteristics

Explanation of symbols

This symbol on the device indicates that the user should read and observe these operating instructions before using the product.

The symbol showing a lightening in a triangle is used when your health is at risk, e.g. through an electric shock. The device contains no parts that require servicing. Therefore, never open the device.

The arrow symbol indicates special tips and operating information.

The exclamation mark indicates important notes in these operating instructions that should strictly be observed.

Safety instructions

The guarantee/warranty will be void if damage is incurred resulting from non-compliance with these operating instructions. We do not assume liability for any resulting damage.

Nor do we assume liability for damage to property or personal injury caused by improper use or failure to observe the safety instructions. In such cases the warranty/guarantee is voided.

• The unauthorized conversion and/or modification of the product is inadmissible for safety and approval reasons (CE).

• The design of this product complies with safety class 2. Only a standard power socket (100-240V~50/60Hz) of the public mains supply may be used as power supply.

• All persons operating, installing, setting up, commissioning or servicing this mixer must be trained and qualified accordingly and observe these operating instructions.

• Never touch the mains plug with damp or wet hands. There is the risk of a fatal electric shock.

• If the mains cable has been damaged, do not touch it. First, cut off the power supply to the relevant mains socket (e.g. via the circuit breaker) and then pull the mains plug carefully out of the mains socket. Never use the product if the mains cable is damaged.

• This product is not a toy and should be kept out of the reach of children! Children cannot judge the dangers involved when handling electrical devices.

• Never place containers containing liquids, e.g. glasses, buckets, vases or plants on the device or in its vicinity. Liquids could get into the device and impair the electrical safety. There is also a great risk of fire or a fatal electric shock. If this is the case, first de-energize the respective socket (e.g. switch off circuit breaker) and then pull the mains cable from the socket. Disconnect all cables from the device. After that, the product must no longer be used; take it to a specialist workshop.

• Do not expose the device to high temperatures, dripping or splashing water, strong vibrations or heavy mechanical stress.

• Do not place open sources of fire, such as burning candles, on or directly next to the device.

• Consult an expert when in doubt about the mode of operation, safety or connection of the device.

• Do not operate the device when it is unattended.

• Only use the device in moderate climate and avoid tropical environments.

• Do not leave packaging material lying around unattended. It may become a dangerous toy for children.

• In commercial facilities, the regulations for the prevention of accidents as laid down by the professional trade association for electrical equipment and devices must be observed.

+ 56 hidden pages

Mc Crypt SA-101 U Operation Manual [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
