Bedienungsanleitung Version 03/11
McCrypt Aktiv PA-Box °
PA 12/2A Best.-Nr. 30 44 37
PA 15/2A Best.-Nr. 30 44 40
Bestimmungsgemäße Verwendung
Die Aktiv PA-Box dient dazu, Audiosignale von Audio-Anlagen zu verstärken und wiederzugeben.
Der Eingang darf nur an niederpegelige Audioausgänge von Audiogeräten angeschlossen
werden.
Dieses Produkt ist nur für den Anschluss an 220-240V~/50-60Hz Wechselspannung und nur
für Schutzkontaktsteckdosen zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. Räumen ist unbedingt zu vermeiden.
Eine andere Verwendung, als zuvor beschrieben, führt zur Beschädigung des Produktes und
ist überdies mit Gefahren, z.B. Kurzschluss, Brand etc. verbunden.
Das gesamte Produkt darf nicht geändert oder umgebaut werden, außerdem ist es nicht
erlaubt das Gehäuse zu öffnen.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden
übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/
Garantie.
Das Symbol mit dem Ausrufezeichen weist auf wichtige Hinweise in der
Bedienungsanleitung hin. Lesen Sie bitte vor Inbetriebnahme die komplette
Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.
Das Blitzsymbol in einem Dreieck warnt vor ungeschützten, spannungsführenden Bauteilen bzw. -elementen im Gehäuseinneren oder vor
berührungsgefährlichen Anschlussstellen. Die Berührung dieser Bauteile
bzw. Anschlussstellen kann lebensgefährlich sein.
Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur
der Fachmann anschließen oder es müssen anschlussfertige Leitungen
verwendet werden.
Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie
das Gerät deshalb nie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produktes nicht gestattet.
• Alle Personen, die dieses Gerät bedienen, installieren, aufstellen, in Betrieb nehmen oder
warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Das Gerät ist in Schutzklasse 1 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (220-240V~/50-60Hz) des öffentlichen Versorgungsnetzes in
Schutzkontaktausführung verwendet werden.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese
Bedienungsanleitung.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
die an die Aktiv PA-Box angeschlossen werden.
• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten
beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern sie das
Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein
beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge
haben.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie
zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose.
Trennen Sie die Netzleitung vom Gerät. Betreiben Sie das Produkt auf keinen Fall mit
beschädigter Netzleitung.
• Um eine vollständige Trennung vom Stromnetz zu erzielen muss der Netzstecker aus der
Netzsteckdose gezogen werden. Es genügt nicht, die Aktiv PA-Box mit dem Ein/Ausschalter
auszuschalten.
• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Gerätes. Decken Sie
die Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie
einen Mindestabstand von 15cm zu anderen Gegenständen ein.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren,
die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab. Es besteht höchste Gefahr eines
Brandes oder lebensgefährlichen elektrischen Schlags. Schalten Sie in einem solchen Fall
die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen
Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab.
Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf dem Gerät ab.
• Lagern Sie in der Nähe der Aktiv PA-Box keine Magnetspeicher, wie z.B. Disketten, Videocassetten usw., da das Magnetfeld des Lautsprechers die aufgezeichneten Informationen
dieser Speichermedien zerstören kann.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden.
Hierdurch kann das Gehör geschädigt werden.
• Setzen Sie die Aktiv PA-Box keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken
Vibrationen oder hoher Feuchtigkeit aus.
• Benutzen Sie das Produkt nicht in tropischem, sondern nur in gemäßigtem Klima.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser
Bedienungsanleitung.
• In gewerblichen oder öffentlichen Einrichtungen sind zahlreiche Gesetze und Vorschriften,
z.B. zur Unfallverhütung des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel usw. zu beachten. Sie als Betreiber müssen sich entsprechend bei den zuständigen Stellen und Behörden informieren und sind verantwortlich
für die Einhaltung der geltenden Gesetze und Vorschriften.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich
bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Gerätes haben.
Produktbeschreibung
• 30cm bzw 38cm Woofer
• 25mm Treiber zur Hochtonwiedergabe
• Aktivmodul mit Limiter, Schutzschaltung und Tieftonequalizer
• Symmetrischer Endstufenaufbau
• Soft-Start
• Bassreflexsystem
• Strapazierfähige Teppichbespannung
• Stabiles, pulverbeschichtetes Frontgitter
• Hohe Ausgangsleistung
• Symmetrische Kombibuchse (Klinke/XLR) für den Eingang
• Symmetrischer XLR-Ausgang zum Durchschleifen des Signals zu weiteren Geräten
• Große seitliche Griffmulden

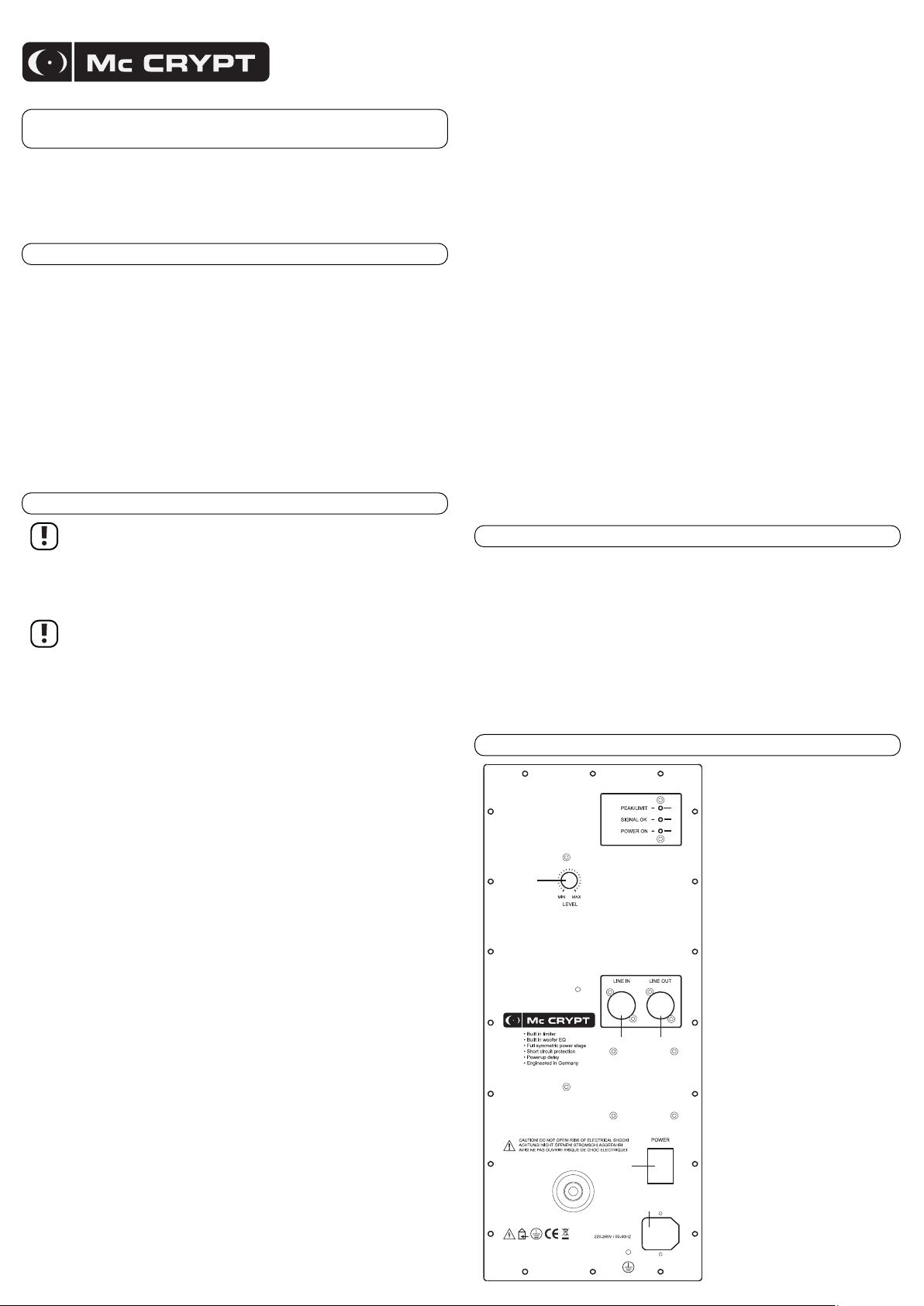

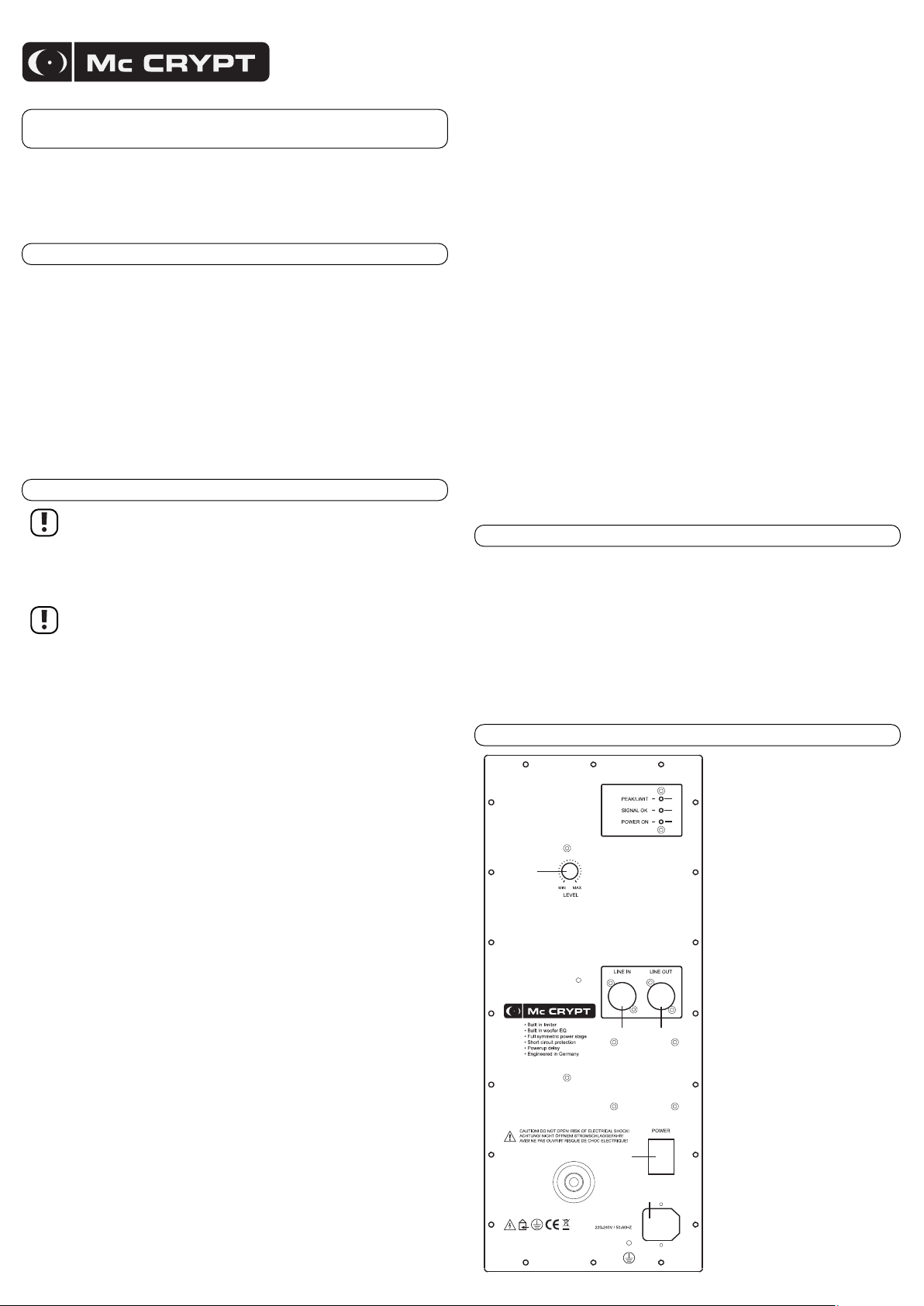

Anschlüsse und Bedienelemente
(1) Regler LEVEL
(2) Anzeige PEAK/LIMIT
(3) Anzeige SIGNAL OK
(4) Anzeige POWER ON
(5) Anschluss LINE IN
(6) Anschluss LINE OUT
(7) Schalter POWER
(8) Netzanschluss
2
3
4
1
56
7
8
Aufstellung
Achten Sie beim Aufstellen mit anderem Equipment auf ausreichende
Belüftung. Halten Sie ausreichend Abstand zu Wärmequellen. Stellen Sie
die Aktiv PA-Box nicht in die direkte Nähe von Wärmequellen wie z.B. eine
Heizung. Richten Sie keine starken Strahler und Lichtquellen auf das Gerät.
Dies kann zur Überhitzung führen (Brandgefahr!).
Die Wärmeabfuhr des Gerätes darf nicht behindert werden. Decken Sie die
Rückseite des Gerätes nicht ab. Die Luftzirkulation darf nicht durch
Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä. behindert
werden. Dies verhindert die Wärmeabfuhr des Gerätes und kann zur Überhitzung führen (Brandgefahr!).
Bohren oder Schrauben Sie zur Befestigung keine zusätzlichen Schrauben
in das Gehäuse, dadurch können gefährliche Spannungen berührbar
werden.
Beachten Sie, dass die Anschlusskabel nicht gequetscht oder durch
scharfe Kanten beschädigt werden. Verlegen Sie Kabel immer so, dass
niemand über sie stolpern oder an ihnen hängen bleiben kann. Es besteht
Verletzungsgefahr.
Die Kabel müssen ausreichend lang sein. Vermeiden Sie es, sie mechanisch durch Zug zu belasten. Dadurch können die Kabel bzw. das Gerät
beschädigt werden. Es besteht die Gefahr eines gefährlichen elektrischen
Schlags.
Stellen Sie die Aktiv PA-Box nicht direkt in der Nähe von Bildschirmen, wie
z.B. Fernsehgeräten oder Computermonitoren auf. Es besteht die Gefahr,
dass das Magnetfeld des Lautsprechers das Bild verzerrt.
Betreiben Sie die Aktiv PA-Box nur auf einem stabilen Untergrund, der nicht
wärmeempfindlich ist.
Bei der Aufstellung muss auf einen sicheren Stand und eine entsprechend
stabile Aufstellfläche geachtet werden. Durch ein Herabfallen von Boxen
können ernsthafte Personenschäden verursacht werden.
Ein Aufhängen der Aktiv PA-Box an Griffen oder ähnlichen Vorrichtungen
ist nicht zulässig.
Falls die Aktiv PA-Box auf einem Stativ aufgestellt wird, muss dieses entsprechend stabil und für die Last des Lautsprechers geeignet sein.
• Stellen Sie die Aktiv PA-Box am gewünschten Aufstellort auf.
• Bei Bedarf kann ein Lautsprecherstativ in den Lautsprecherflansch an der Boxenunterseite
gesteckt werden.
• Richten Sie den Schallaustritt wunschgemäß aus.
Anschluss des Signalein- und -ausgangs
Beachten Sie beim Anschluss des Signalein- und -ausgangs, dass die
Anschlusskabel nicht gequetscht oder durch scharfe Kanten beschädigt
werden.
Der Anschluss des Eingangs darf nur an niederpegelige Audioausgänge
von Audiogeräten erfolgen.
Die Aktiv PA-Box und das Gerät, an das sie angeschlossen wird muss
während der Anschlussarbeiten ausgeschaltet sein.
Benutzen Sie zum Anschluss des Ein- und Ausgangs nur hierfür geeignete
abgeschirmte Klinken- bzw. XLR-Leitungen. Bei Verwendung falscher
Kabel können Störungen auftreten.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung der Aktiv PA-Box führen können, dürfen an den Eingang nur
Audiogeräte mit einem Klinken- bzw. XLR-Ausgang angeschlossen werden.
Verlegen Sie die Anschlussleitung so, dass keine Personen darüber
stolpern können.
• Verbinden Sie den Anschluss LINE IN (5) mit dem Vorverstärkerausgang des vorgeschalteten Audiogerätes (z.B. Mischpult). Der Anschluss LINE IN ist mit einer
Kombibuchse ausgestattet, die es erlaubt, Klinken- oder XLR-Stecker einzustecken.
• Verbinden Sie den Anschluss LINE OUT (6) mit dem Eingang eines weiteren Gerätes, das
Sie mit dem gleichen Signal, wie die Aktiv PA-Box versorgen wollen.
Netzanschluss
Die Netzsteckdose, an die die Aktiv PA-Box angeschlossen wird muss
leicht erreichbar sein, damit das Gerät im Fehlerfall schnell und einfach von
der Netzstromversorgung getrennt werden kann.
Die Aktiv PA-Box und alle angeschlossenen Geräte müssen beim
Anschluss der Spannungsversorgung ausgeschaltet sein.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit der Bedienungsanleitung sind.
• Stecken Sie den Kaltgerätestecker der Netzleitung in den Netzanschluss (8).
• Stecken Sie den Netzstecker der Netzleitung in eine Wandsteckdose.
• Mit dem Schalter POWER (7) wird die Aktiv PA-Box ein- bzw. ausgeschaltet.
Stellung „O“: Gerät ist ausgeschaltet.
Stellung „I“: Gerät ist eingeschaltet.
• Bei eingeschaltetem Gerät leuchtet die Anzeige POWER ON (4).
Inbetriebnahme und Bedienung
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den
Funktionen und dieser Bedienungsanleitung vertraut gemacht haben.
Überprüfen Sie nochmals alle Anschlüsse auf Richtigkeit.
Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist.
Schalten Sie die Aktiv PA-Box immer zuletzt ein und zuerst aus. Sie vermeiden damit, dass Störgeräusche, wie sie z.B. beim Ausschalten eines
Mischpults auftreten können, die Aktiv PA-Box beschädigen.
Das Gerät darf nur von Personen bedient werden, die sich mit der Anleitung
vertraut gemacht haben und diese beachten. Halten Sie andere Personen
und Kinder vom Gerät fern.
• Drehen Sie den Regler LEVEL (1) ganz zurück (auf Linksanschlag).
• Schalten Sie das angeschlossene Mischpult ein und starten Sie die Wiedergabe.
• Schalten Sie die Aktiv PA-Box mit dem Schalter POWER (7) ein.
• Die Anzeige POWER ON (4) leuchtet.
• Sobald die Aktiv PA-Box ein Signal am Eingang erkennt, leuchtet die Anzeige SIGNAL OK
(3) auf.
• Regeln Sie die Lautstärke am Mischpult auf ca. 75% der maximalen Lautstärke bzw. auf den
maximalen unverzerrten Pegel (ersichtlich bei Geräten mit Aussteuerungsanzeigen an der
„0 dB-Markierung).
• Regeln Sie nun die Lautstärke der Aktiv PA-Box mit dem Regler LEVEL (1) auf die maximal
benötigte Lautstärke.
• Diese Einstellung erzielt einen möglichst hohen Rauschabstand und ermöglicht die beste
Audioqualität.
• Nach dieser Grundeinstellung wird die Lautstärke nur noch mit dem Lautstärkeregler am
Mischpult eingestellt. Bei jeder Veränderung der Beschaltung muss der Einstellvorgang
wiederholt werden.
• Falls die Aktiv PA-Box bei Lautstärkespitzen abschaltet, ist sie überlastet. Die Anzeige
PEAK/LIMIT (2) leuchtet auf und der eingebaute Verstärker schaltet ab, um Schäden zu vermeiden. Regeln Sie in solchen Fällen die Lautstärke zurück. Sobald die Überlast nicht mehr
vorhanden ist schaltet die Aktiv PA-Box wieder ein.
• Um die komplette Anlage abzuschalten, schalten Sie bitte zuerst die Aktiv PA-Box mit dem
Schalter POWER (7) und dann erst das Mischpult aus.
Wartung und Pflege
Die Aktiv PA-Box ist wartungsfrei.
Äußerlich sollten sie nur abgesaugt werden. Achten Sie hierbei darauf, dass die empfindlichen
Lautsprechermembranen nicht berührt werden dürfen.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Losungen, da
sonst der Teppichbezug oder die Membranen beschädigt werden könnten.
Sicherungswechsel
Wenn ein Sicherungswechsel erforderlich ist, muss darauf geachtet werden, dass nur
Sicherungen vom angegebenen Typ und Nennstromstärke (siehe Technische Daten) als
Ersatz Verwendung finden.
Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters
ist unzulässig.
• Nach erfolgter Netztrennung (Netzstecker ziehen!) ziehen Sie den Kaltgerätestecker aus
dem Netzanschluss (8) am Gerät. Hebeln Sie den Sicherungshalter neben dem Netzanschluss (8) mit der defekten Sicherung heraus.
• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung gleichen
Typs.
• Setzen Sie nun den Sicherungshalter mit der neuen Sicherung wieder vorsichtig ein.
• Erst danach die Netzleitung wieder mit dem Gerät verbinden und in eine Netzsteckdose einstecken.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Technische Daten
PA 12/2A PA 15/2A
Betriebsspannung 220-240V~ / 50-60Hz 220-240V~ / 50-60Hz
Sicherung T1,6AL/250V (5x20mm) T3,15AL/250V (5x20mm)
Basslautsprecher 30cm 38cm
Hochtonsystem 25mm Hornhochtöner 25mm Hornhochtöner
Ausgangsleistung (RMS/max.) 200/300W 300/400W
Frequenzbereich 40 – 20.000Hz 30 – 20.000Hz
Schalldruck 125dB max. 125dB max.
Abmessungen 360 x 620 x 360mm 440 x 800 x 440mm
Masse 21kg 31kg
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2011 by Conrad Electronic SE.
Operating Instructions
Version 03/11
McCrypt Activ PA-Box °
PA 12/2A Item-No. 30 44 37
PA 15/2A Item-No. 30 44 40
Prescribed use
The active PA Box is for amplification and playback of audio signals from audio devices.
The input may only be connected to the low-level audio outputs from audio devices.
This product is only approved for connection to 220-240V~/50 Hz AC power via an earthed
mains socket.
It may only be used indoors; never outdoors. Do not expose the device to moisture, for example in bathrooms or similar spaces.
Any other use than that described above will lead to damage to the product and involves other risks, such as shorts, fire or electrical shocks.
No part of the product may be modified or converted in any way. Do not open the housing!
Always observe the safety instructions.
This product complies with all current National and European requirements.
Safety instructions
The warranty will be void in the event of damage caused by failure to observe these safety instructions. We do not assume liability for any resulting
damage.
Nor do we assume liability for damage to property or personal injury caused
by improper use or failure to observe the safety instructions. The warranty
will be void in such cases.
The exclamation mark icon indicates important notices in the operating
instructions. Please read through the entire set of instructions carefully
before operating the device. They contain important information on its
correct operation.
The lightening symbol in a triangle warns you against unprotected live
components or elements inside the housing or „live“ connection points.
Coming into contact with these components or connection points can be
fatal.
Cables connected to such connection points may only be connected by an
expert or you must use ready to connect cables.
The device contains no parts that should be serviced by the user.
Therefore, do not open the device.
• For safety and approval (CE) reasons, unauthorised conversion and/or modifications to the
product are not permitted.
• All persons operating, installing, setting up, commissioning or servicing this device must be
trained and qualified correspondingly and observe these operating instructions.
• Never touch the mains plug when your hands are wet.
• The device is manufactured according to protection class 1. The only permissible voltage
source is a proper mains socket (220-240V ~/50-60Hz) of the public supply network with an
earth contact.
• Extra care should be taken when using the device for the first time. Therefore, please follow
the operating instructions carefully.
• Also observe the safety and operating instructions of any other devices that are connected
to the active PA box.
• Make sure the mains cable is not squashed, bent, damaged through sharp edges or otherwise subjected to mechanical strain. Avoid excess thermal stress on the mains cable through
excess heat or cold. Do not modify the mains cable. This may damage the mains cable. A
damaged power cable can result in a life-threatening electric shock.
• If the power cable is damaged, do not touch it. First of all cut off the power supply to the relevant mains socket (e.g. via the circuit breaker) and then pull the mains plug carefully out of
the mains socket. Separate the mains cable from the device. Never use the product if the
power cable is damaged.
• In order to completely separate the device from the electricity network, you have to pull the
mains plug out of the wall socket. It is not sufficient to turn off the PA box using the on/off
switch.
• Ensure adequate ventilation of the device during operation. Do not cover the ventilation
openings with magazines, blankets, curtains or similar. Keep a minimum distance of approx.
15 cm from other devices.
• This product is not a toy, it is not suitable for children. Children are not aware of the potential dangers when using electrical devices.
• Never pour liquids over electrical devices and never place objects filled with liquid on top of
them (e. g. vases). You run the risk of causing a fire or a fatal electric shock. If this is the
case, de-energise the respective socket (e.g. switch off circuit breaker) and only then pull the
plug-in mains unit from the socket. Disconnect all cables from the device. Afterwards, the
product can no longer be used; take it to a specialist workshop.
• Do not place naked flames such as burning candles on top of the device.
• Do not keep any magnetic storage media such as disks, video cassettes or similar close to
the PA box as the magnetic field of the loudspeaker may corrupt the information stored on
these media.
• Do not listen to excessively loud music for long periods of time. This may damage your
hearing.
• Do not expose the PA box to high temperatures, dripping or spray water, strong vibrations
or high humidity.
• Only use the appliance in a moderate climate, and avoid a tropical environment.
• Do not leave packaging material lying around carelessly. It may become a dangerous plaything for children.
• You should also heed the additional safety instructions in each section of these instructions.
• Pay attention to the applicable regulations and laws e.g. for the prevention of accidents,
when using it in commercial or public places. As the operator, you must obtain information
from the authorities in charge and you are responsible for observing the valid laws and regulations.
• If in doubt about how to connect the device correctly, or should any questions arise that are
not answered in these operating instructions, please contact our technical advisory service
or another specialist.
• If you have doubts about how the equipment should be operated or how to safely connect it,
consult a trained technician.
Product description
• 30cm or 38cm woofer
• 25mm driver for treble playback
• Active module with limiter, protection circuit and bass tone equaliser
• Symmetric output stage
• Soft start
• Bass reflex system
• Durable carpet cover
• Solid, powder-coated front grid
• High output power
• Symmetric combined input (phone jack/XLR)
• Symmetric XLR output to loop the signal to other devices
• Large lateral recessed grips
Connections and control elements
(1) LEVEL control
(2) PEAK/LIMIT indicator
(3) SIGNAL OK indicator
(4) POWER ON indicator
(5) LINE IN connection
(6) LINE OUT connection
(7) POWER switch
(8) Mains connection
2
3
4
1
56
7
8
Loading...
