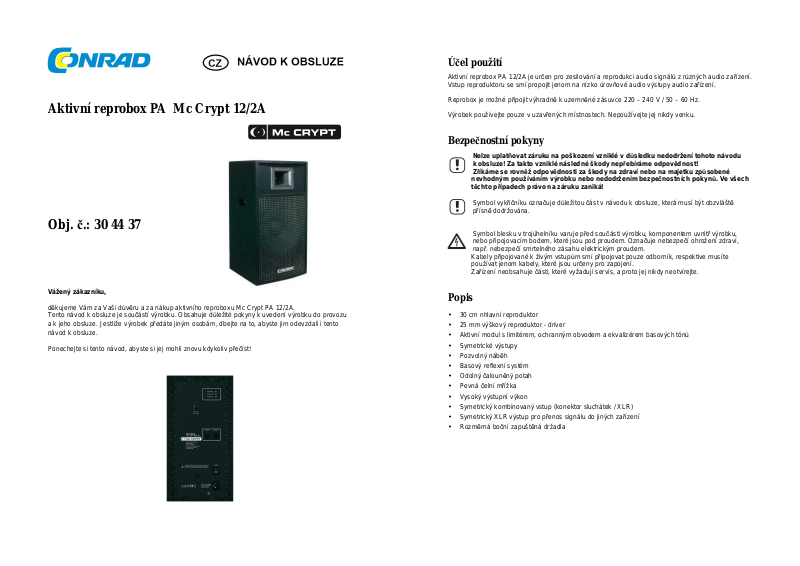

Aktivní reprobox PA Mc Crypt 12/2A
Obj. č.: 30 44 37
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup aktivního reproboxu Mc Crypt PA 12/2A.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Aktivní reprobox PA 12/2A je určen pro zesilování a reprodukci audio signálů z různých audio zařízení.
Vstup reproduktoru se smí propojit jenom na nízko úrovňové audio výstupy audio zařízení.
Reprobox je možné připojit výhradně k uzemněné zásuvce 220 – 240 V / 50 – 60 Hz.
Výrobek používejte pouze v uzavřených místnostech. Nepoužívejte jej nikdy venku.
Bezpečnostní pokyny
Nelze uplatňovat záruku na poškození vzniklé v důsledku nedodržení tohoto návodu
k obsluze! Za takto vzniklé následné škody nepřebíráme odpovědnost!
Zříkáme se rovněž odpovědnosti za škody na zdraví nebo na majetku způsobené
nevhodným používáním výrobku nebo nedodržením bezpečnostních pokynů. Ve všech
těchto případech právo na záruku zaniká!
Symbol vykřičníku označuje důležitou část v návodu k obsluze, která musí být obzvláště
přísně dodržována.
Symbol blesku v trojúhelníku varuje před součásti výrobku, komponentem uvnitř výrobku,
nebo připojovacím bodem, které jsou pod proudem. Označuje nebezpečí ohrožení zdraví,
např. nebezpečí smrtelného zásahu elektrickým proudem.
Kabely připojované k živým vstupům smí připojovat pouze odborník, respektive musíte
používat jenom kabely, které jsou určeny pro zapojení.
Zařízení neobsahuje části, které vyžadují servis, a proto jej nikdy neotvírejte.
Popis
• 30 cm nhlavní reproduktor
• 25 mm výškový reproduktor - driver
• Aktivní modul s limitérem, ochranným obvodem a ekvalizérem basových tónů
• Symetrické výstupy
• Pozvolný náběh
• Basový reflexní systém
• Odolný čalouněný potah
• Pevná čelní mřížka
• Vysoký výstupní výkon
• Symetrický kombinovaný vstup (konektor sluchátek / XLR)
• Symetrický XLR výstup pro přenos signálu do jiných zařízení
• Rozměrná boční zapuštěná držadla
Ovládací prvky a připojení
1. Ovladač úrovně hlasitosti
2. Ukazatel PEAK/LIMIT
3. Ukazatel SIGNAL OK
4. Ukazatel zapnutí reproboxu
5. Konektor LINE IN
6. Konektor LINE OUT
7. Spínač (POWER)
8. Připojení napájecího kabelu
Uvedení do provozu
Při instalaci reproboxu zajistěte jeho dobré větrání. Udržujte reprobox v dostatečné
vzdálenosti od zdrojů tepla. Nevystavujte reprobox přímému slunečnímu záření, ani
na něj nesměrujte paprsky reflektorů. Mohlo by to vést k jeho přehřátí a k riziku požáru.
Proudění tepla z reproboxu nesmí bránit žádné předměty, jako časopisy, přikrývky,
záclony apod., které by mohly zabránit odvodu tepla z reproboxu. Nezakrývejte zadní
část reproboxu. Mohlo by to vést k jeho přehřátí a k nebezpečí vzniku požáru.
Nevrtejte, ano nešroubujte do skříně reproboxu žádné dodatečné otvory a šrouby.
Mohlo by to vést ke kontaktu s nebezpečným napětím.
Zabezpečte, aby napájecí kabel nebyl pokroucen nebo poškozen ostrými hranami.
Instalujte kabely tak, aby nehrozilo nebezpečí, že o ně někdo zakopne, mohlo by dojít
ke zranění osob. Kabely musí mít dostatečnou délku. Vyhněte se jejich mechanickému
napínání. Může to vést k poškození kabelu nebo reproduktoru. Hrozí také nebezpečí
smrtelného úrazu elektrickým proudem. Reproduktor nepokládejte do těsné blízkosti
televizoru nebo monitoru počítače. Magnetické pole reproduktoru by mohlo deformovat
obraz. Používejte reprobox jen na stabilním, rovném povrchu, který není citlivý na teplo.
Při uvedení do provozu se ujistěte, že reprobox stojí stabilně a nehrozí jeho převrácení,
které by mohlo mít za následek zranění osob. Reprobox se nesmí pověsit na zeď
za držadla, ani nijak jinak. Pokud PA reprobox položíte na nějaký podstavec, dbejte
na to, aby byl dostatečně přiměřeně odolný a vhodný pro udržení jeho hmotnosti.
• Položte reproduktor na požadované místo.
• Pokud to bude potřebné, může být podstavec přichycen za patky ve spodní části reproboxu.
• Nasměrujte přední stranu požadovaným směrem.
Připojení vstupů a výstupů
Když připojujete vstupní a výstupní signály, dávejte pozor, aby propojovací kabely
nebyly naštípnuté nebo poškozené ostrým předmětem. Vstupy smí být napojeny pouze
na nízko úrovňové výstupy z audio zařízení. Reprobox a připojovaná zařízení musí být
při zapojování vypnuty. Pro vstupy používejte jenom vhodně stíněné kabely. Použití
nevhodných kabelů může vést k poruchám. Audio vstupy musí být zapojeny jenom
na příslušné XLR nebo stereo výstupy, aby se předešlo špatnému propojení, které
může mít za následek poškození reproduktoru. Propojovací kabely pokládejte tak,
aby nepředstavovaly nebezpečí zakopnutí.
• Propojte LINE IN vstup (5) k předzesilovači audio zařízení (např. k mixážnímu pultu),
ze kterého vychází signál. Připojení LINE IN je vybaveno kombinovanými zásuvkami,
které umožňují připojení stereo a XLR konektorů.
• Propojte LINE OUT (6) se vstupem dalšího zařízení, které bude přijímat stejný signál,
jako PA reprobox.
Připojení k elektrické síti
Elektrická zásuvka, do které je reprobox připojený, musí být snadno dostupná,
aby bylo v případě závady možné jej snadno odpojit od napájení. Když zapojujete
reprobox do elektrické sítě, musí být reprobox a všechna připojená zařízení vypnuta.
Ubezpečte se, že všechny elektrické a propojovací kabely jednotlivých zařízení
odpovídají daným normám a popisům v návodě k obsluze.
• Vložte konektor napájecího kabelu do zdířky napájení na zadním panelu reproboxu (8).
• Zapojte zástrčku napájecího kabelu do zásuvky elektrického proudu.
• Zapněte / vypněte reprobox tlačítkem POWER (7). Poloha „O“ = zařízení je vypnuto,
poloha „I“ = zařízení je zapnuto.
• Zapnutí reproboxu je signalizováno rozsvícením kontrolky napájení (4).
Obsluha reproboxu
Zařízení zapínejte jenom, když jste se seznámili s jeho vlastnostmi a s tímto návodem
k obsluze. Znovu zkontrolujte, zda jsou všechna propojení v pořádku.
Nepoužívejte výrobek, pokud je poškozený.
Reprobox vždy zapínejte jako poslední a vypínejte jako první. Zabráníte tím rušivému
hluku, jaký vzniká například při vypínání mixážního pultu a poškození reproboxu.
• Otočte knoflíkem ovládání hlasitosti (1) až na doraz doleva, na minimální úroveň.
• Zapněte připojený mixážní pult a zahajte přehrávání.
• Zapněte reprobox spínačem POWER (17).
• Rozsvítí se LED indikace stavu POWER (4), která signalizuje, že reprobox je zapnutý.
• Když reprobox zachytí na vstupu zvukový signál, rozsvítí se LED indikace zvukového signálu
„SIGNAL OK“ (3).
• Upravte hlasitost na mixážním pultu na cca 75 % maximální hlasitosti, nebo na maximální hranici
nerušeného poslechu. (Na přístrojích s ukazatelem úrovně je to na značce „0 dB“.)
• Ovladačem hlasitosti (1) nastavte hlasitost reproboxu na maximální požadovanou úroveň.
• Tohle nastavení umožňuje vysoký poměr signál – šum a poskytuje nejlepší kvalitu zvuku.
• Po základním nastavení se už hlasitost upravuje jen ovladačem hlasitosti na mixážním pultu.
Základní nastavení je potřeba zopakovat po každé změně obvodu.
• Pokud se reprobox sám vypne při přehrávání nejhlasitějších pasáží, došlo k jeho přetížení.
Rozsvítí se LED indikátoru „PEAK/LIMIT“ (2) a zabudovaný zesilovač se vypne, aby se zabránilo
poškození reproboxu. V takovém případě snižte hlasitost a reprobox znovu zapněte až když
se už neobjevuje žádné přetížení.
• Pro ukončení činnosti celého zapojeného systému vypněte nejdříve spínačem POWER (7)
reproduktor a potom připojená zařízení.
Čištění a údržba
Reprobox nevyžaduje žádnou údržbu. Vnější stranu reproboxu můžete opatrně utřít suchým
nebo jemně navlhčeným hadříkem. V žádném případě nesahejte na membrány reproduktoru.
Nepoužívejte agresivní čisticí prostředky nebo chemické roztoky, které mohou poškodit látkový
povrch reproboxu nebo membránu.
Výměna pojistky
Když je potřebné vyměnit pojistky, vždy je zaměňte jenom za pojistky stejného typu a jmenovitého
napětí (viz Technické údaje).
Pojistky neopravujte, ani nepřemosťujte jejich držáky.
• Nízkonapěťový napájecí kabel vytahujte ze zdířky reproboxu (8) vždy až poté, co jste jej
odpojili od proudu (vytažením zástrčky ze zásuvky!). Vypáčte držák s vadnou pojistkou,
který je nad zdířkou síťového připojení (8).
• Odstraňte vadnou pojistku a nahraďte ji novou pojistkou stejného typu.
• Nyní opatrně vložte držák s novou pojistkou znovu na své místo.
• Nakonec připojte napájecí kabel do zdířky na zadním panelu a zapojte jej do zásuvky.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
Provozní napětí 220 – 240 V/50 – 60 Hz
Pojistka T1, 6AL/250 V (5 x 20 mm)
Basový reproduktor 30 cm
Výškový systém Dynamický výškový reproduktor s 25 mm
driverem
Výstupní výkon 200/300 W
Frekvenční rozsah 40 – 20000 Hz
Tlak zvuku 125 dB
Rozměry 360 x 620 x 360 mm
Hmotnost 21 kg
Záruka
Na reprobox Mc Crypt PA 12/2A poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/5/2012
