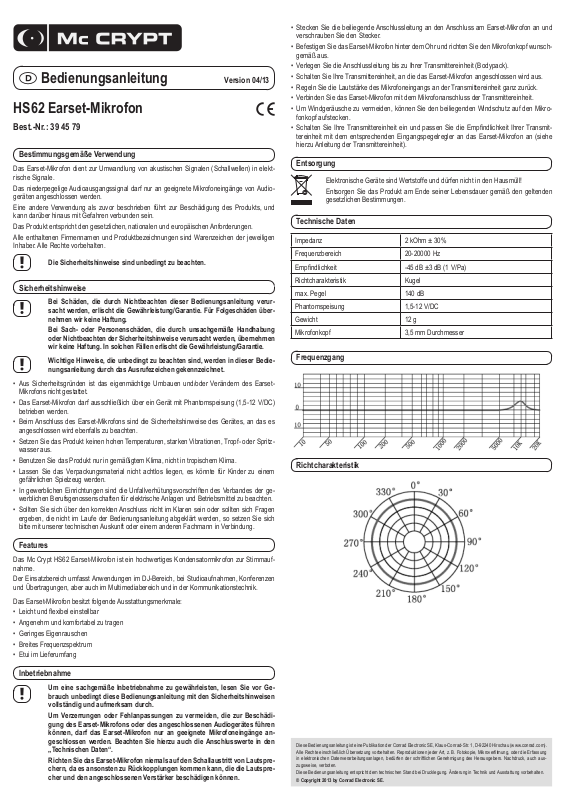

Mc Crypt HS62 Operation Manual [ml]

Bedienungsanleitung



Version 04/13

HS62 Earset-Mikrofon

Best.-Nr.: 39 45 79

Bestimmungsgemäße Verwendung

Das Earset-Mikrofon dient zur Umwandlung von akustischen Signalen (Schallwellen) in elekt­rische Signale.

Das niederpegelige Audioausgangssignal darf nur an geeignete Mikrofoneingänge von Audio­geräten angeschlossen werden.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung des Produkts, und
kann darüber hinaus mit Gefahren verbunden sein.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

Inhaber. Alle Rechte vorbehalten.

Die Sicherheitshinweise sind unbedingt zu beachten.

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur­sacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden über­nehmen wir keine Haftung.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Earset­Mikrofons nicht gestattet.

• Das Earset-Mikrofon darf ausschließlich über ein Gerät mit Phantomspeisung (1,5-12 V/DC)
betrieben werden.

• Beim Anschluss des Earset-Mikrofons sind die Sicherheitshinweise des Gerätes, an das es
angeschlossen wird ebenfalls zu beachten.

• Setzen Sie das Produkt keinen hohen Temperaturen, starken Vibrationen, Tropf- oder Spritz­wasser aus.

• Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, es könnte für Kinder zu einem
gefährlichen Spielzeug werden.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge­werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich
bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.

Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedie-

nungsanleitung durch das Ausrufezeichen gekennzeichnet.

• Stecken Sie die beiliegende Anschlussleitung an den Anschluss am Earset-Mikrofon an und
verschrauben Sie den Stecker.

• Befestigen Sie das Earset-Mikrofon hinter dem Ohr und richten Sie den Mikrofonkopf wunsch­gemäß aus.

• Verlegen Sie die Anschlussleitung bis zu Ihrer Transmittereinheit (Bodypack).

• Schalten Sie Ihre Transmittereinheit, an die das Earset-Mikrofon angeschlossen wird aus.

• Regeln Sie die Lautstärke des Mikrofoneingangs an der Transmittereinheit ganz zurück.

• Verbinden Sie das Earset-Mikrofon mit dem Mikrofonanschluss der Transmittereinheit.

• Um Windgeräusche zu vermeiden, können Sie den beiliegenden Windschutz auf den Mikro­fonkopf aufstecken.

• Schalten Sie Ihre Transmittereinheit ein und passen Sie die Empfi ndlichkeit Ihrer Transmit-
tereinheit mit dem entsprechenden Eingangspegelregler an das Earset-Mikrofon an (siehe
hierzu Anleitung der Transmittereinheit).

Entsorgung

Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

Technische Daten

Impedanz 2 kOhm ± 30%
Frequenzbereich 20-20000 Hz
Empfi ndlichkeit -45 dB ±3 dB (1 V/Pa)
Richtcharakteristik Kugel
max. Pegel 140 dB
Phantomspeisung 1,5-12 V/DC
Gewicht 12 g
Mikrofonkopf 3,5 mm Durchmesser

Frequenzgang

Richtcharakteristik

Features

Das Mc Crypt HS62 Earset-Mikrofon ist ein hochwertiges Kondensatormikrofon zur Stimmauf­nahme.

Der Einsatzbereich umfasst Anwendungen im DJ-Bereich, bei Studioaufnahmen, Konferenzen
und Übertragungen, aber auch im Multimediabereich und in der Kommunikationstechnik.

Das Earset-Mikrofon besitzt folgende Ausstattungsmerkmale:

• Leicht und fl exibel einstellbar

• Angenehm und komfortabel zu tragen

• Geringes Eigenrauschen

• Breites Frequenzspektrum

• Etui im Lieferumfang

Inbetriebnahme

Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor Ge-

brauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen
vollständig und aufmerksam durch.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädi-

gung des Earset-Mikrofons oder des angeschlossenen Audiogerätes führen
können, darf das Earset-Mikrofon nur an geeignete Mikrofoneingänge an­geschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den
„Technischen Daten“.

Richten Sie das Earset-Mikrofon niemals auf den Schallaustritt von Lautspre-

chern, da es ansonsten zu Rückkopplungen kommen kann, die die Lautspre­cher und den angeschlossenen Verstärker beschädigen können.

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfi lmung, oder die Erfassung

in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch aus­zugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

© Copyright 2013 by Conrad Electronic SE.

Operating Instructions

Operating Instructions





HS62 Earset Microphone

Item No. 39 45 79

Version 04/13

°

• Plug the enclosed connection cable into the connection on the earset microphone and screw
the plug into place.

• Fasten the earset microphone behind the ear and adjust the microphone head as desired.

• Lay the connection cable to your transmitter unit (body pack).

• Switch off the transmitter unit to which the earset microphone is to be connected.

• Turn the volume for the microphone input on the transmitter unit all the way down.

• Connect the earset microphone to the microphone jack of the transmitter unit.

• To avoid wind noise, you can place the windscreen enclosed on the microphone head.

• Switch the transmitter unit on and adjust the transmitter unit’s sensitivity to match the earset
microphone using the corresponding input level control (for this purpose, see the transmitter
unit’s user manual).

Intended Use

The earset microphone is intended for converting acoustic signals (sound waves) into electric
signals.

The low-level audio output may be connected only to suitable microphone inputs of audio de­vices.

Any use other than as described above may lead to damage to the product and can also be
dangerous.

This product complies with the applicable national and European regulations.
All names of companies and products are the trademarks of the respective owners. All rights

reserved.

The safety instructions have to be followed without fail.

Safety Instructions

The warranty will be void in the event of damage caused by failure to observe
these safety instructions. We do not assume any liability for any resulting
damage.

We shall not accept liability for damage to property or personal injury caused

• For safety reasons, any unauthorised conversion and/or modifi cation of the earset micro-
phone not permitted.

• Operate the earset microphone via a device with phantom powering (1.5-12 V/DC) only.

• When connecting the earset microphone, pay attention to the safety instructions of the device
to which it is to be connected.

• Do not expose the product to high temperatures, strong vibrations, dripping water or water
spray.

• Use the product only in a temperate climate, never in a tropical climate.

• Don’t leave packaging materials lying around carelessly; they maybe become a dangerous
plaything for children.

• In commercial institutions, the accident prevention regulations of the Employer’s Liability In­surance Association for Electrical Systems and Operating Facilities are to be observed.

• If in doubt about how to connect the product correctly, or should any questions arise that are
not answered in these operating instructions, please contact our technical advisory service or
another specialist.

by incorrect handling or non-compliance with the safety instructions. In such
cases, the warranty will be null and void.

An exclamation mark indicates important notes in these operating instruc-

tions, which should always be observed.

Disposal

Electronic devices are recyclable waste materials and must not be disposed of in

the household waste!

Dispose of an unserviceable product in accordance with the relevant statutory

regulations.

Technical Data

Impedance 2 kOhm ± 30%
Frequency range 20-20000 Hz
Sensitivity -45 dB ±3 dB (1 V/Pa)
Polar patterns Sphere
Max. level 140 dB
Phantom powering 1.5-12 V/DC
Weight 12 g
Microphone head 3.5 mm diameter

Frequency response

Polar patterns

Features

The Mc Crypt HS62 earset microphone is a high-quality condenser microphone for voice record­ing.

The range of use includes applications in the DJ industry, with studio recordings, conferences
and transmissions, but also in the multimedia industry and in the communications technology.

The earset microphone is equipped with the following features:

• Easily and fl exibly adjustable

• Pleasant and comfortable to wear

• Low inherent noise

• Wide frequency spectrum

• Case, included in the package

Getting Started

Before using the product, please read the complete operating instructions

thoroughly in order to ensure its proper functioning.

To avoid distortion or mismatches that could damage the earset microphone

or the connected audio device, connect the earset microphone only to suitab­le microphone inputs. To do this, please pay attention to the connection data
in the „Technical data“ section.

Never point the earset microphone at the sound openings in your speakers,

since this may lead to interference, which could damage the loudspeaker and
the connected amplifi er.

These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfi lming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.

© Copyright 2013 by Conrad Electronic SE.

Mode d’Emploi



Version 04/13

Microphone avec attache-oreille HS62

N° de commmande 39 45 79

°

• Branchez le câble de raccordement fourni au connecteur du microphone avec attache-oreille
et vissez-les ensemble.

• Posez le microphone avec attache-oreille derrière les oreilles et ajustez la tête du microphone
comme souhaité.

• Posez le cordon d’alimentation jusqu’à votre transmetteur (Bodypack).

• Allumez votre transmetteur qui va être connecté avec le microphone avec attache-oreille.

• Réglez le volume de l’entrée du microphone sur le transmetteur.

• Raccordez le microphone avec attache-oreille avec la prise microphone du transmetteur.

• Pour éviter tout bruit de vent, vous pouvez placer l’abrivent fourni sur la tête du microphone.

• Allumez votre transmetteur et réglez sa sensibilité avec les commandes de niveau d’entrée
sur le microphone avec attache-oreille (pour ce faire, voir le manuel de l’appareil transmet­teur).

Utilisation conforme

Le microphone avec attache-oreille est utilisé pour convertir des signaux acoustiques (ondes
sonores) en signaux électriques.

Le raccordement du signal audio de sortie à bas niveau de tension ne doit être effectué que sur
des entrées micro adaptées des appareils audio.

Toute utilisation autre que celle décrite ci-dessus risque d’endommager le produit et peut aussi
être dangereuse.

Le produit est conforme aux prescriptions des directives européennes et nationales en vigueur.
Tous les noms d’entreprise et les appellations d’appareil fi gurant dans ce manuel d’utilisation

sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Il faut absolument respecter les consignes de sécurité.

Consignes de sécurité

Tout dommage résultant d’un non-respect du présent manuel d‘utilisation ent­raîne l’annulation de la garantie. Nous déclinons toute responsabilité pour les
dommages consécutifs.

Nous déclinons toute responsabilité pour d‘éventuels dommages matériels

• Pour des raisons de sécurité, il est interdit de transformer ou de modifi er soi-même le micro-
phone avec attache-oreille.

• Le microphone avec attache-oreille doit être utilisé uniquement avec un appareil disposant
d’une alimentation fantôme (1,5 - -12 V/CC).

• Lors de la connexion du microphone avec attache-oreille à un appareil, les consignes de
sécurité de ce dernier doivent être également respectées.

• N’exposez pas l’appareil à des températures élevées, à de fortes vibrations ou à des écla­boussures d’eau.

• Utilisez le produit dans un climat tempéré, et non dans les climats tropicaux.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait constituer un jouet dangereux
pour les enfants.

• Dans les sites industriels, il convient d’observer les consignes de prévention des accidents re­latives aux installations et aux matériaux électriques dictées par les syndicats professionnels.

• En cas de doute quant au raccordement correct de l’appareil ou si vous avez des questions
pour lesquelles vous ne trouvez aucune réponse dans le présent manuel d’utilisation, contac­tez notre service technique ou un autre spécialiste.

ou corporels dus à un maniement incorrect ou au non-respect des consignes
de sécurité. Dans de tels cas, la garantie prend fi n.

Le point d‘exclamation indique, dans ce mode d‘emploi, des indications im-

portantes qu‘il est impératif de respecter.

Élimination

Les appareils électroniques sont des objets recyclables et ils ne doivent pas être

éliminés avec les ordures ménagères !

Procédez à l’élimination du produit au terme de sa durée de vie conformément aux

dispositions légales en vigueur.

Caractéristiques techniques

Impédance 2 kohms ± 30 %
Gamme de fréquences 20-20000 Hz
Sensibilité - 45 dB ± 3 dB (1 V/Pa)
Caractéristique de sensibilité direc-

tionnelle
Niveau max. 140 dB
Alimentation fantôme 1,5 - 12 V/CC
Poids 12 g
Tête du microphone 3,5 mm de diamètre

Omnidirectionnel

Réponse fréquentielle

Caractéristique de sensibilité directionnelle

Caractéristiques

Le microphone avec attache-oreille MC Crypt HS62 est un microphone à condensateur de
haute-qualité pour l’enregistrement vocal.

Il est utilisé dans les domaines d’application suivants : le DJ-ing, les enregistrements studio,
les conférences et leurs rediffusions, mais également le multimédia et les technologies de la
communication.

Le microphone avec attache-oreille présente les caractéristiques suivantes :

• Ajustable, fl exible et léger

• Agréable et confortable à porter

• Faible bruit de fond

• Bande passante large

• Étui inclus dans le contenu de la livraison

Mise en service

Afi n de garantir une mise en service correcte, il faut absolument lire attenti-

vement et complètement ce mode d‘emploi ainsi que les consignes de sécu­rité avant la mise en service.

Pour éviter les distorsions ou les décalages qui peuvent endommager le mi-

crophone avec attache-oreille ou l‘appareil audio connecté, le microphone
avec attache-oreille doit être branché uniquement aux entrées micro adapté­es. Observez pour le branchement les valeurs de connexion indiquées dans
les « Caractéristiques techniques ».

Ne dirigez jamais le microphone avec attache-oreille vers la sortie de haut-

parleurs, car cela peut causer des rétroactions acoustiques (effet Larsen),
qui peuvent endommager les haut-parleurs et les amplifi cateurs connectés.

Ce mode d‘emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfi lm, saisie dans des

installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d‘emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifi cations techniques

et de l‘équipement.

© Copyright 2013 by Conrad Electronic SE.

Gebruiksaanwijzing



HS62 Earset-microfoon

Bestnr. 39 45 79

Versie 04/13

°

• Steek de meegeleverde aansluitleiding op de aansluiting op de Earset-microfoon en schroef
de steker vast.

• Bevestig de Earset-microfoon achter uw oor en stel de kop van de microfoon naar wens in.

• Leg de aansluitleiding tot aan uw zendereenheid aan (Bodypack).

• Schakel uw zendereenheid, waarop de Earset-microfoon aangesloten wordt aangesloten, uit.

• Zet het volume van de microfooningang aan de zendereenheid zo laag mogelijk.

• Verbind de Earset-microfoon met de microfoonaansluiting van de zendereenheid.

• Om windruis te vermijden kunt u de meegeleverde windbescherming op de kop van de micro­foon plaatsen.

• Schakel uw zendereenheid in en pas de gevoeligheid van uw zendereenheid met de bijbeho­rende ingangsvolumeregelaar aan de headset-microfoon aan (zie hiervoor de handleiding van
de zendereenheid).

Beoogd gebruik

De Earset-microfoon dient om akoestische signalen (geluidsgolven) om te zetten in elektrische
signalen.

Het audio-uitgangssignaal (low level) mag uitsluitend op geschikte microfooningangen van
audio-apparatuur worden aangesloten.

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van dit product
en brengt risico´s met zich mee.

Het product voldoet aan de geldende nationale en Europese wettelijke regels.
Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betref-

fende eigenaren. Alle rechten voorbehouden.

Neem altijd de veiligheidsaanwijzingen in acht.

Veiligheidsaanwijzingen

Bij beschadigingen, veroorzaakt door het niet in acht nemen van deze gebru­iksaanwijzing, vervalt de waarborg/garantie. Voor gevolgschade aanvaarden
wij geen enkele aansprakelijkheid.

Wij zijn niet verantwoordelijk voor materiële schade of persoonlijk letsel ver-

• Om redenen van veiligheid is het eigenmachtig ombouwen en/of wijzigen van de earset­microfoon niet toegestaan.

• De earset mag uitsluitend via een apparaat met fantoomspanning (1,5-12 V/DC) worden
gebruikt.

• Bij het aansluiten van de earset-microfoon dienen eveneens de veiligheidsaanwijzingen van
het apparaat waarop de microfoon wordt aangesloten in acht te worden genomen.

• Stel het product niet bloot aan hoge temperaturen, sterke trillingen of druip- en spatwater.

• Gebruik het product uitsluitend in een gematigd klimaat, niet in een tropisch klimaat.

• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speel­goed zijn.

• In commerciële inrichtingen moeten de voorschriften ter voorkoming van ongevallen van de
brancheverenigingen voor elektrotechnische installaties en bedrijfsmiddelen worden nage­leefd.

• Bij vragen met betrekking tot de correcte aansluiting of met betrekking tot problemen waar u
in de gebruiksaanwijzing geen oplossing voor kunt vinden, dient u contact op te nemen met
onze technische helpdesk of met een andere vakman.

oorzaakt door ondeskundig gebruik of door het niet opvolgen van de veilig­heidsaanwijzingen. In dergelijke gevallen vervalt de waarborg/garantie.

Belangrijke aanwijzingen die absoluut in acht moeten worden genomen zijn

in deze gebruiksaanwijzing van een uitroepteken voorzien.

Verwijdering

Elektronische apparaten bevatten voor recycling geschikte materialen en mogen

niet bij het huishoudelijk afval!

Verwijder het product aan het einde van zijn levensduur conform de geldende wet-

telijke bepalingen.

Technische gegevens

Impedantie 2 kOhm ± 30%
Frequentiebereik 20-20000 Hz
Gevoeligheid -45 dB ±3 dB (1 V/Pa)
Richtkarakteristiek Kogel
Max. niveau 140 dB
Fantoomvoeding 1,5-12 V/DC
Gewicht 12 g
Kop van de microfoon 3,5 mm diameter

Frequentiebereik

Richtkarakteristiek

Kenmerken

De Mc Crypt HS62 Earset-microfoon is een hoogwaardige condensatormicrofoon voor het op­nemen van stemmen.

De gebruiksmogelijkheden variëren van toepassingen op DJ-gebied, bij studio-opnames, confe­renties en uitzendingen, maar ook op multimediagebied en in de communicatietechniek.

De Earset-microfoon beschikt over de volgende uitvoeringskenmerken:

• Gemakkelijk en fl exibel instelbaar

• Aangenaam en comfortabel te dragen

• Geringe eigenruis

• Breed frequentiespectrum

• Etui bij de levering inbegrepen

Ingebruikname

Om een juiste ingebruikname te garanderen moet u deze gebruiksaanwijzing

en de veiligheidsvoorschriften vóór gebruik volledig en aandachtig lezen.

Ter voorkoming van vervormingen en misaanpassingen, die de Earset-micro-

foon of het aangesloten audioapparaat kunnen beschadigen, mag de Earset­microfoon uitsluitend op geschikte microfooningangen aangesloten worden.
Let hierbij ook op de aansluitwaarden in de „Technische gegevens“.

Richt de Earset-microfoon nooit op de geluidsuitgang van luidsprekers, om-

dat dit tot terugkoppelingen kan leiden die de luidsprekers en de aangesloten
versterker kunnen beschadigen.

Deze gebruiksaanwijzing is een publicatie van de fi rma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfi lming of de

registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

© Copyright 2013 by Conrad Electronic SE.

V1_0413_01/IB
