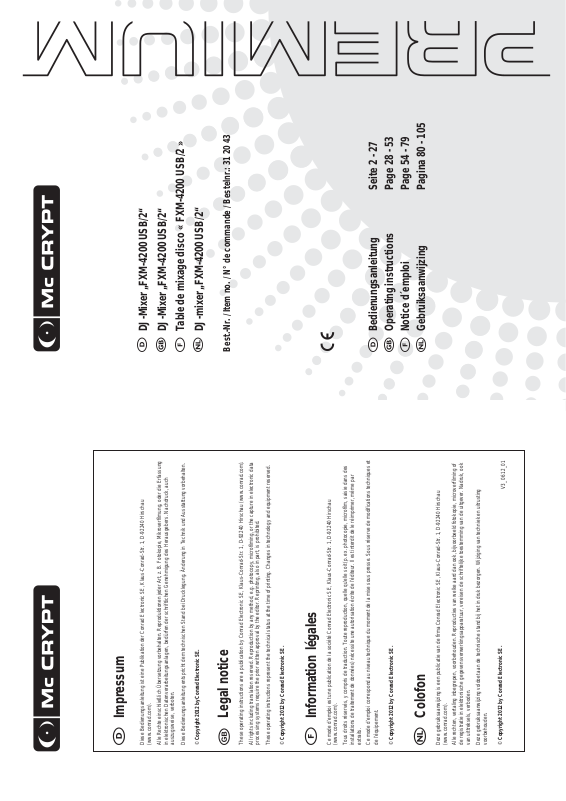

Mc Crypt FXM4200 USB/2 Operation Manual [ml]

DJ-Mixer „FXM-4200 USB/2“
DJ-Mixer „FXM-4200 USB/2“
Table de mixage disco « FXM-4200 USB/2 »
DJ-mixer „FXM-4200 USB/2“
Best.-Nr. / Item no. / N° de commande / Bestelnr.: 31 20 43
Bedienungsanleitung Seite 2 - 27
Operating instructions Page 28 - 53
Notice d´emploi Page 54 - 79
Gebruiksaanwijzing Pagina 80 - 105
V3_0612_01
Impressum
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung
in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
Legal notice
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
© Copyright 2012 by Conrad Electronic SE.
Information légales
Ce mode d’emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Colofon
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microfilm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par
extraits.
Ce mode d’emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et
de l’équipement.
© Copyright 2012 by Conrad Electronic SE.
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of
de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook
van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting
voorbehouden.
© Copyright 2012 by Conrad Electronic SE.
Inhaltsverzeichnis
Seite
Einführung ............................................................................................................................................................... 3
Bestimmungsgemäße Verwendung ...................................................................................................................... 4
Produktbeschreibung ............................................................................................................................................. 4
Symbolerklärung ..................................................................................................................................................... 4
Sicherheitshinweise ................................................................................................................................................ 5
Anschluss- und Bedienelemente ........................................................................................................................... 6
Aufstellung ............................................................................................................................................................ 15

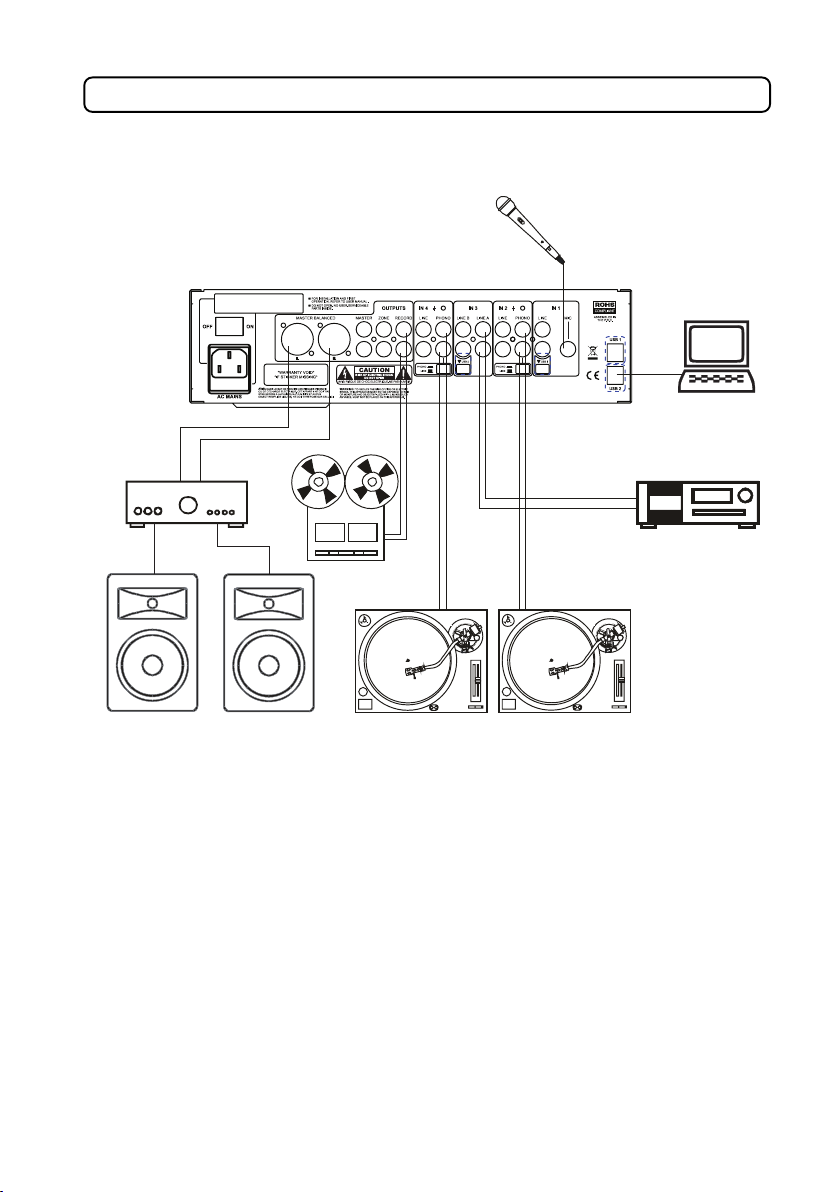

Anschluss .............................................................................................................................................................. 16
a) Anschluss der Eingänge .......................................................................................................................... 16
b) Anschluss der Ausgänge ......................................................................................................................... 17
c) Anschluss der Spannungsversorgung..................................................................................................... 17
Inbetriebnahme ..................................................................................................................................................... 19
a) Mischpult ein- und ausschalten ............................................................................................................... 19
b) Eingang auswählen .................................................................................................................................. 19
c) Lautstärkeregelung ................................................................................................................................... 20
d) Vorhören ................................................................................................................................................... 21
e) Mikrofon benutzen .................................................................................................................................... 21
f) Überblenden/Mischen ............................................................................................................................... 22
g) Effektgerät benutzen ................................................................................................................................ 22
h) Wiedergabe über die USB-Eingänge ...................................................................................................... 23
Wartung ............................................................................................................................................................... 24
Handhabung ......................................................................................................................................................... 25
Behebung von Störungen .................................................................................................................................... 26
Entsorgung ............................................................................................................................................................ 27
Technische Daten ................................................................................................................................................. 27
2
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan­leitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Tel. 0 180/5 31 21 11
Fax 09604/40 88 48
Mo. – Fr. 8.00 bis 18.00 Uhr
e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet www.conrad.de unter der Rubrik Kontakt
www.conrad.at bzw. www.business.conrad.at
Tel. 0848/80 12 88
Fax 0848/80 12 89
e-mail: support@conrad.ch
Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr
3
Bestimmungsgemäße Verwendung
Bei dem DJ-Mixer FXM-4200 USB/2 handelt es sich um ein Audio-Mischpult für den Einsatz im Heimbereich und im semiprofessionellen Bereich. Mit diesem Gerät lassen sich niederpegelige Audiosignale verschiedener Musik­quellen mischen. Das Gerät wird dabei zwischen die zu mischenden Audiosignalquellen und einen Audioverstärker geschaltet.
Dieses Produkt ist nur für den Anschluss an 230 V/50 Hz Wechselspannung zugelassen. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B.
im Badezimmer u.ä. ist unbedingt zu vermeiden. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies
mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden. Die Sicherheitshinweise sind unbedingt zu befolgen.
Produktbeschreibung
• 4 Kanäle + Mikrofonkanal
• 2 USB-Eingänge zur Wiedergabe vom Computer
• MASTER-Ausgang in symmetrischer und unsymmetrischer Ausführung
• 3-Band-Klangregelung für jeden Kanal
• LED-Aussteuerungsanzeigen für Eingangssignale und Masterkanal
• Zuweisbarer Crossfader mit einstellbarer Regelcharakteristik
• Beatcounter für Master- und Vorhörkanal (automatisch und manuell)
• Effektgerät mit 8 Effekten
Symbolerklärung
Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät deshalb nie.
Das Symbol mit dem Pfeil ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung gegeben werden.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.
4
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er­lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Das Gerät ist in Schutzklasse 1 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230 V/50 Hz) in Schutzkontaktausführung des öffentlichen Versorgungsnetzes verwendet werden.
• Alle Personen, die dieses Mischpult bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.
• Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Gläser, Eimer, Vasen oder Pflanzen, auf das Gerät oder in seine unmittelbare Nähe. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen Schlages! Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufs­genossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
5

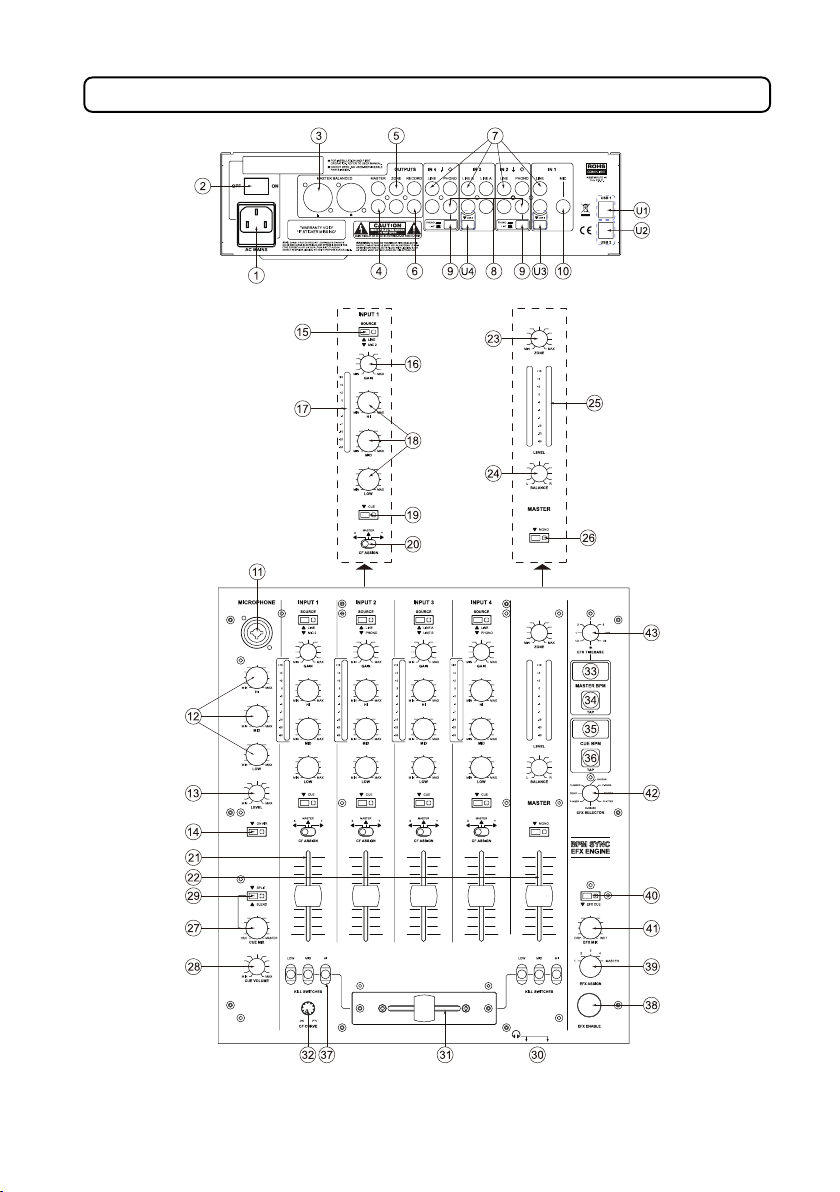

Anschluss- und Bedienelemente
6
Anschluss- und Bedienelemente
(1) Netzanschluss mit Sicherungshalter
Hier wird die Netzleitung angesteckt. Außerdem befindet sich hier auch die Netzsicherung. Der Sicherungs­wechsel wird weiter hinten in dieser Anleitung unter „Wartung“ beschrieben.
(2) Schalter POWER
Mit diesem Schalter wird das Mischpult ein- bzw. ausgeschaltet.
In Stellung ON ist das Mischpult eingeschaltet. In Stellung OFF ist das Mischpult ausgeschaltet.
(3) Anschluss MASTER BALANCED
Dieser Ausgang ist für den Anschluss eines Verstärkers mit symmetrischen Eingängen vorgesehen.
Die Lautstärke dieses Signals wird durch den Regler MASTER (22) beeinflusst.
(4) Anschluss MASTER
Dieser Ausgang ist für den Anschluss eines Verstärkers mit unsymmetrischen Eingängen vorgesehen.
Dieser Ausgang führt das gleiche Signal, wie der Ausgang MASTER BALANCED (3). Die Lautstärke dieses Signals wird ebenfalls durch den Regler MASTER (22) beeinflusst.
(5) Anschluss ZONE
Anschluss für einen zweiten Verstärker (z.B. in einem Nebenraum oder für Monitor-Lautsprecher).
Dieser Ausgang führt das gleiche Signal, wie der Ausgang MASTER BALANCED (3). Die Lautstärke dieses Signals wird jedoch durch den Regler ZONE (23) beeinflusst.
(6) Anschluss RECORD
Dieser Ausgang ist für den Anschluss eines Aufnahmegerätes, wie z.B. eines DAT-Recorders, Tonbandge­rätes oder CD-Recorders vorgesehen, um das Mischpultsignal aufzuzeichnen.
Dieser Ausgang wird nicht durch den Regler MASTER (22) beeinflusst.
(7) Anschlüsse LINE
Schließen Sie an diese Eingänge Ihre LINE-Geräte an. Die Eingänge sind mit IN 1 bis IN 4 gekennzeichnet und sind so den Kanälen INPUT 1 bis INPUT 4 des Mischpults zugeordnet.
Diese Eingänge sind ausschließlich für LINE-Geräte, wie z.B. CD-Player geeignet. Schließen Sie hier niemals Plattenspieler an.
7
Anschluss- und Bedienelemente
(8) Anschlüsse PHONO
Schließen Sie an diese Eingänge Ihre Line-Geräte oder Ihre Plattenspieler an. Die Eingänge sind für Plattenspieler und Line-Geräte geeignet. Sie lassen sich mit den Schaltern PHONO/LINE (9) entsprechend umschalten. Die Eingänge sind mit IN 2 und IN 4 gekennzeichnet und sind so den Kanälen INPUT 2 und INPUT 4 des Mischpults zugeordnet.
Stellen Sie die korrekte Geräteart mit dem zugehörigen Schalter PHONO/LINE (9) unbedingt ein, bevor Sie Ihr Gerät hier anschließen.
Wenn diese Anschlüsse nicht benutzt werden, sollten sie mit den mitgelieferten Abschluss­Steckern bestückt werden.
Zur Vermeidung von Brummstörungen bei Plattenspielern kann über die Schraubklemmen oberhalb der Anschlüsse eine Masseverbindung zwischen dem Mischpult und den Masseleitungen der Platten­spieler (meist schwarzes Kabel mit Klemmschuh) hergestellt werden.
(9) Schalter PHONO/LINE
Diese Schalter legen fest, welche Geräteart an den zugehörigen Eingängen angeschlossen ist.
Stellung PHONO: Der Anschluss ist für Plattenspieler eingestellt. Stellung LINE: Der Anschluss ist für Line-Geräte wie z.B. CD-Player eingestellt.
(10) Anschluss MIC
An diesen symmetrischen Eingang kann ein dynamisches Mikrofon oder ein Kondensatormikrofon mit eigener Stromversorgung und 6,3mm-Klinkenstecker angeschlossen werden.
Dieser Anschluss ist dem Mischpultkanal INPUT 1 zugeordnet.
(11) Anschluss MICROPHONE
An diesen symmetrischen Eingang kann ein dynamisches Mikrofon oder ein Kondensatormikrofon mit eigener Stromversorgung und XLR- oder 6,3mm-Klinkenstecker angeschlossen werden.
Dieser Anschluss ist dem Mikrofonkanal zugeordnet.
(12) Regler LOW/MID/HI
Mit diesen Klangreglern verändern Sie den Klang des Mikrofonkanals.
HI = Hochtonklangregler MID = Mitteltonklangregler LOW = Tieftonklangregler
Linker Regleranschlag bedeutet maximale Absenkung des jeweiligen Frequenzbereichs. Rechter Regleranschlag bedeutet maximale Anhebung des jeweiligen Frequenzbereichs. Mittelstellung bedeutet keine Beeinflussung des Signals durch den Regler (Neutralstellung).
8
Anschluss- und Bedienelemente
(13) Regler LEVEL
Mit diesem Regler wird die Lautstärke des Mikrofonkanals eingestellt.
(14) Schalter ON AIR
Mit diesem Schalter wird der Mikrofonkanal ein- bzw. ausgeschaltet.
Bei eingeschaltetem Mikrofonkanal leuchtet die zugehörige LED.
Schalter gedrückt: Mikrofonkanal eingeschaltet Schalter nicht gedrückt: Mikrofonkanal ausgeschaltet
(15) Schalter SOURCE
Mit diesen Eingangswahlschaltern wählen Sie die Eingangssignalquelle der jeweiligen Kanäle aus.
Je nach Schalterstellung ist der entsprechend bezeichnete Eingang an der Geräterückseite aktiviert.
Bei gedrücktem Schalter leuchtet die zugehörige LED.
Minimieren Sie mit dem entsprechenden Kanalfader die Lautstärke, bevor ein Schalter umge­schaltet wird. Aufgrund der möglichen Lautstärkeunterschiede zwischen den Eingangs­quellen könnte es ansonsten zu einer plötzlich überhöhten Lautstärke kommen.
(16) Regler GAIN
Mit diesen Reglern wird der Mischpulteingang dem jeweiligen Ausgangspegel der Signalquelle (Plattenspie­ler, CD-Spieler etc.) angepasst.
(17) Aussteuerungsanzeige für die Eingänge
Die Aussteuerungsanzeige gibt Auskunft über den Pegel des Eingangssignals. Die Anzeige sollte den „0dB“­Wert möglichst nicht überschreiten, da es ansonsten zu Verzerrungen des Musiksignals kommen kann.
(18) Regler LOW/MID/HI
Mit diesen Klangreglern verändern Sie den Klang des Mikrofonkanals.
HI = Hochtonklangregler MID = Mitteltonklangregler LOW = Tieftonklangregler
Linker Regleranschlag bedeutet maximale Absenkung des jeweiligen Frequenzbereichs. Rechter Regleranschlag bedeutet maximale Anhebung des jeweiligen Frequenzbereichs. Mittelstellung bedeutet keine Beeinflussung des Signals durch den Regler (Neutralstellung).
9
Anschluss- und Bedienelemente
(19) Schalter CUE
Mit diesen Schaltern wird festgelegt, welche Kanäle zum Vorhören über den Kopfhörerkanal aktiviert werden.
Bei gedrücktem Schalter (zugehörige LED leuchtet) ist der jeweilige Kanal auf den Kopfhörerkanal gelegt.
(20) Schalter CF ASSIGN
Mit diesem Schalter wird festgelegt, ob der zugehörige Kanal auf den Crossfader gelegt wird oder direkt zum Master-Kanal gesendet wird. Legen Sie immer nur einen Kanal pro Seite auf den Crossfader ab.
Stellung X: Der Kanal wird auf die linke Seite (X) des Crossfaders gelegt. Stellung MASTER: Der Kanal wird direkt zum Master-Kanal gesendet. Stellung Y: Der Kanal wird auf die rechte Seite (Y) des Crossfaders gelegt.
(21) Kanalfader
Mit den Kanalfadern stellen Sie den Pegel des jeweiligen Kanals ein.
Regler ganz nach unten geschoben = minimaler Kanalpegel Regler ganz nach oben geschoben = maximaler Kanalpegel
Die Kanalfader unbenutzter Kanäle sollten nach unten gezogen werden. Sie verringern somit die Gefahr, dass Störgeräusche eingeschleppt werden.
(22) Regler MASTER
Mit diesem Regler wird der Pegel an den Anschlüssen MASTER BALANCED (3) und MASTER (4) eingestellt.
(23) Regler ZONE
Mit diesem Regler wird der Pegel am Anschluss ZONE (5) eingestellt.
(24) Regler BALANCE
Mit diesem Regler wird das Lautstärkeverhältnis zwischen rechtem und linkem Kanal am Master-Ausgang bestimmt.
(25) Aussteuerungsanzeige für den Masterkanal
Die Aussteuerungsanzeige gibt Auskunft über den Pegel des Ausgangssignals. Die Anzeige sollte den „0dB“-Wert möglichst nicht überschreiten, da es ansonsten zu Verzerrungen des Musiksignals kommen kann.
10
Anschluss- und Bedienelemente
(26) Schalter MONO
Mit diesem Schalter schalten Sie den Master-Ausgang auf Monobetrieb um.
Bei Monobetrieb leuchtet die zugehörige LED.
(27) Regler CUE MIX
Mit diesem Regler wird das Lautstärkeverhältnis zwischen Vorhörsignal (mit den Schaltern CUE (19) festgelegt) und Master-Ausgangssignal auf dem Kopfhörerkanal eingestellt.
(28) Regler CUE VOLUME
Mit diesem Regler wird die Lautstärke des Kopfhörers eingestellt.
Drehen Sie den Regler auf Stellung „MIN“, bevor Sie den Kopfhörer ein- oder ausstecken, aufsetzen oder das Mischpult ein- oder ausschalten. Es besteht die Gefahr eines Gehör­schadens durch eine überhöhte Lautstärke am Kopfhörerausgang.
(29) Schalter SPLIT/BLEND
Dieser Schalter legt fest, wie die Vorhörsignale und das Master-Ausgangssignal über den Kopfhörer wiedergegeben werden.
SPLIT (LED leuchtet): Das Vorhörsignal wird über eine Ohrmuschel und das Master-Ausgangssignal über die andere Ohrmuschel
wiedergegeben.
BLEND (LED leuchtet nicht): Das Vorhörsignal und das Master-Ausgangssignal werden gemischt und über beide Ohrmuscheln wieder-
gegeben. Das Lautstärkeverhältnis wird hierbei mit dem Regler CUE MIX (27) festgelegt.
(30) Kopfhöreranschlüsse
An diese Anschlüsse kann ein Stereo-Kopfhörer mit 3,5mm-Klinkenstecker oder 6,3mm-Klinkenstecker angeschlossen werden. Beide Anschlüsse führen das gleiche Signal.
Drehen Sie den Regler CUE VOLUME (28) auf Stellung „MIN“, bevor Sie den Kopfhörer ein- oder ausstecken, aufsetzen oder das Mischpult ein- oder ausschalten. Es besteht die Gefahr eines Gehörschadens durch eine überhöhte Lautstärke am Kopfhörerausgang.
11
Anschluss- und Bedienelemente
(31) Crossfader
Mit Hilfe dieses Schiebereglers wird zwischen den Kanälen übergeblendet, die mit den Schaltern CF ASSIGN (20) den beiden Seiten des Crossfaders (X/Y) zugewiesen wurden.
Der eine Kanal wird bei Betätigung des Schiebereglers ausgeblendet (wird leiser), gleichzeitig wird der andere Kanal eingeblendet (wird lauter). In Mittelstellung des Crossfaders werden beide Kanäle zu gleichen Teilen wiedergegeben.
(32) Regler CF CURVE
Dieser Regler stellt die Regelcharakteristik des Crossfaders (31) ein.
Linke Stellung: sanftes Ein- bzw. Ausblenden des jeweiligen Kanals Rechte Stellung: abruptes Ein- bzw. Ausblenden des jeweiligen Kanals
(33) Beatcounter MASTER BPM
Dieses Display zeigt automatisch die rhythmische Geschwindigkeit (BPM = Beats per minute) des Master­Kanals an.
Sollte das Signal nicht über genügend rhythmische Anteile verfügen, kann keine eindeutige Anzeige erfolgen. In diesem Fall drücken Sie die Taste TAP (34) im Takt der Musik, um den korrekten BPM-Wert anzuzeigen.
(34) Taste TAP für den Master-Kanal
Drücken Sie diese Taste im Takt der Musik, um den BPM-Wert des Master-Kanals anzuzeigen (siehe oben). Wenn Sie die Taste länger drücken, wird wieder auf die automatische Erkennung des BPM-Wertes zurückgeschaltet.
(35) Beatcounter CUE BPM
Dieses Display zeigt automatisch die rhythmische Geschwindigkeit (BPM = Beats per minute) des Vorhör­signals an. Für eine einwandfreie Funktion darf nur ein Kanal mit den Schaltern CUE (19) zum Vorhören ausgewählt sein.
Sollte das Signal nicht über genügend rhythmische Anteile verfügen, kann keine eindeutige Anzeige erfolgen. In diesem Fall drücken Sie die Taste TAP (36) im Takt der Musik, um den korrekten BPM-Wert anzuzeigen.
(36) Taste TAP für den Vorhörkanal
Drücken Sie diese Taste im Takt der Musik, um den BPM-Wert des Vorhörkanals anzuzeigen (siehe oben). Wenn Sie die Taste länger drücken, wird wieder auf die automatische Erkennung des BPM-Wertes zurückgeschaltet.
12
Anschluss- und Bedienelemente
(37) KILL SWITCHES
Diese Schalter sind der linken bzw. rechten Seite des Crossfaders (31) zugeordnet und eliminieren den gewählten Frequenzbereich des betreffenden Kanals, wenn sie betätigt werden.
Werden die Schalter nach oben gedrückt, rasten sie ein. Werden sie nach unten gedrückt, haben sie lediglich eine Tastfunktion und springen nach dem Loslassen in die Ausgangsstellung zurück.
LOW beeinflusst den Tieftonbereich MID beeinflusst den Mitteltonbereich HI beeinflusst den Hochtonbereich
(38) Taste EFX ENABLE
Diese Taste schaltet das integrierte Effektgerät ein. Bei aktiviertem Effektgerät leuchtet die Taste.
(39) Schalter EFX ASSIGN
Dieser Schalter legt fest, welchem Kanal der Effekt zugeordnet wird.
(40) Schalter EFX CUE
Drücken Sie diesen Schalter, um den gewählten Effekt vorzuhören, ohne ihn über den Master-Ausgang hörbar zu machen (näheres hierzu unter "Effektgerät benutzen" weiter hinten in dieser Anleitung).
(41) Regler EFX MIX
Dieser Regler stellt den Anteil des Effektsignals ein, der dem Originalsignal beigemischt wird. Je höher diese Einstellung ist, desto stärker ist der Effekteindruck.
(42) Schalter EFX SELECTOR
Wählen Sie mit diesem Drehschalter den gewünschten Effekt aus. Es stehen 8 verschiedene Effekte zur Auswahl.
(43) Schalter EFX TIMEBASE
Stellen Sie mit diesem Schalter die Parameter des Effekts wunschgemäß ein.
13
Anschluss- und Bedienelemente
(U1) Anschluss USB 1
An diesen Anschluss kann ein Computer für Wiedergabezwecke angeschlossen werden.
(U2) Anschluss USB 2
An diesen Anschluss kann ein Computer für Wiedergabezwecke angeschlossen werden.
(U3) Schalter USB 1
Dieser Schalter aktiviert den Anschluss USB 1 (U1). Bei gedrücktem Schalter wird das Signal vom Computer, der an USB 1 (U1) angeschlossen ist, über den Mischpultkanal INPUT 1 wiedergegeben.
Der Anschluss LINE über dem Schalter wird hierbei deaktiviert. Für die Wiedergabe des Computersignals muss der zugehörige Schalter SOURCE (15) in Stellung LINE gebracht werden.
(U4) Schalter USB 2
Dieser Schalter aktiviert den Anschluss USB 2 (U2). Bei gedrücktem Schalter wird das Signal vom Computer, der an USB 2 (U2) angeschlossen ist, über den Mischpultkanal INPUT 3 wiedergegeben.
Der Anschluss LINE B über dem Schalter wird hierbei deaktiviert. Für die Wiedergabe des Computersignals muss der zugehörige Schalter SOURCE (15) in Stellung LINE B gebracht werden.
14
Aufstellung
Achten Sie bei der Aufstellung auf ausreichende Belüftung.
Stellen Sie das Gerät nicht auf weiche Untergründe, wie z.B. Teppiche oder Betten etc.
Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann zur Überhitzung führen (Brandgefahr).
Bohren Sie keine Löcher oder drehen Sie keine Schrauben zur Befestigung des Gerätes in das Mischpult-Gehäuse, dadurch kann das Gerät beschädigt und in der Sicherheit beeinträchtigt werden.
Beim Aufstellen des Gerätes ist auf einen sicheren Stand und auf einen stabilen Untergrund zu achten.
Durch ein Herunterfallen des Mischpults besteht die Gefahr, dass Personen verletzt werden.
Beachten Sie beim Aufstellen des Gerätes, dass die Anschlusskabel nicht gequetscht oder durch scharfe Kanten beschädigt werden.
Verlegen Sie Kabel immer so, dass niemand über sie stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.
Achten Sie bei der Auswahl des Aufstellortes darauf, dass Einstrahlung von direktem, intensi­vem Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen.
Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Misch­pult befinden, da diese das Mischpult beeinflussen können.
Stellen Sie das Gerät niemals ohne ausreichenden Schutz auf wertvolle oder empfindliche Möbel­oberflächen.
• Stellen Sie das Gerät auf einer ebenen Fläche auf.
15
Anschluss
Trennen Sie vor dem Anschluss das Mischpult und alle anderen Geräte, die mit dem Mischpult verbunden werden sollen von der Netzspannung (Netzstecker aus der Steckdose ziehen).
Benutzen Sie zum Anschluss der Ein- und Ausgänge nur hierfür geeignete abgeschirmte Leitungen. Bei Verwendung ungeschirmter Leitungen können Störungen auftreten.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Mischpults führen können, dürfen an die Anschlüsse des Mischpultes nur Geräte mit der gleichen Anschlussnorm angeschlossen werden.
Beachten Sie hierzu auch die Anschlusswerte im Kapitel „Technischen Daten“.
Für alle Cinchanschlüsse gilt:
• Die weiße Cinchbuchse des Mischpults ist der Anschluss für den linken Kanal.
• Die rote Cinchbuchse des Mischpults ist der Anschluss für den rechten Kanal.
a) Anschluss der Eingänge
Es stehen Ihnen insgesamt acht analoge Anschlüsse zur Verfügung, an denen Sie Ihre Wiedergabegeräte anschließen können. Die Anschlüsse bieten Anschlussbuchsen für jeweils zwei verschiedene Geräte. Das ge­wünschte Wiedergabegerät wird mit den zugehörigen Schaltern SOURCE (15) für den jeweiligen Kanal ausgewählt.
Außerdem bietet das Mischpult zwei USB-Eingänge, an denen Computer zur Wiedergabe angeschlossen werden können.
Anschlüsse LINE (7)
Schließen Sie hier Ihre Line-Geräte (CD-Player, Tuner, Tapes etc.) an.
Anschlüsse PHONO (8)
Diese Eingänge können mit den zugehörigen Schaltern PHONO/LINE (9) für Plattenspieler (Stellung PHONO) und Line-Geräte (Stellung LINE) umgeschaltet werden.
Schließen Sie hier Ihre Plattenspieler oder Ihre Line-Geräte an.
Sollten Ihre Plattenspieler über eigene Masseleitungen verfügen (meist dünnes, schwarzes Kabel mit Klemmschuh), so schließen Sie diese an die Erdungsschrauben oberhalb der Anschlüsse an. Dies dient dazu, Brummstörungen zu vermeiden.
Anschluss MIC (10)
Schließen Sie hier Ihr dynamisches Mikrofon oder ein Kondensatormikrofon mit eigener Stromversorgung an.
Anschlüsse USB 1 und USB 2
Schließen Sie hier die USB-Schnittstellen Ihrer Computer an.
16
Anschluss
b) Anschluss der Ausgänge
MASTER BALANCED (3)
Schließen Sie hier den Eingang Ihres Verstärkers an, wenn er über symmetrische Eingänge verfügt.
MASTER (4)
Schließen Sie hier den Eingang Ihres Verstärkers an, wenn er über unsymmetrische Eingänge verfügt.
ZONE (5)
An diesen Anschluss kann ein weiterer Verstärker angeschlossen werden, der einen Nebenraum beschallt oder das Signal zur Ansteuerung von Monitorlautsprechern zur Verfügung stellt.
RECORD (6)
Wenn Sie das Ausgangssignal des Mischpults mit einem Aufnahmegerät aufzeichnen wollen, schließen Sie den Aufnahmeeingang des Gerätes an diesen Anschluss an.
Kopfhöreranschlüsse (30)
Schließen Sie an diesen Kopfhörerausgang entweder einen Kopfhörer mit 6,3mm-Klinkenstecker oder einen Kopfhörer mit 3,5mm-Klinkenstecker an. Beide Anschlüsse führen das gleiche Signal.
c) Anschluss der Spannungsversorgung
Die Netzsteckdose, an die das Mischpult angeschlossen wird, muss leicht erreichbar sein, damit das Gerät im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt werden kann.
Achten Sie vor dem Einstecken des Netzsteckers darauf, dass die am Gerät angegebene Gerätespannung mit der verfügbaren Netzspannung übereinstimmt. Bei einer falschen Versorgungsspannung kann es zu irreparablen Schäden am Gerät und zu Gefahren für den Benutzer kommen.
Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung kann lebensgefährliche elektrische Schläge verursachen.
Lassen Sie Kabel nicht frei herumliegen, sondern verlegen Sie sie fachmännisch um Unfallge­fahren zu vermeiden.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit der Bedienungsanleitung sind.
• Stecken Sie den Kaltgerätestecker der Netzleitung in den Netzanschluss (1) am Gerät.
• Stecken Sie den Netzstecker der Netzleitung in eine Schutzkontaktsteckdose.
17
Anschluss
Anschlussbeispiel:
18
Inbetriebnahme
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf Richtigkeit.
a) Mischpult ein- und ausschalten
Ein Nichtbeachten der nachfolgend beschriebenen Reihenfolge beim Ein- und Ausschalten des Mischpults könnte die Lautsprecher oder den Verstärker beschädigen.
Einschalten
• Vergewissern Sie sich, dass die Kanalfader (21) und der Regler MASTER (22) auf minimale Lautstärke eingestellt sind (Fader ganz nach unten gezogen).
• Schalten Sie zuerst die an das Mischpult angeschlossenen Wiedergabegeräte ein.
• Schalten Sie das Mischpult mit dem Schalter POWER (2) ein.
• Schalten Sie den/die angeschlossenen Verstärker und das Aufnahmegerät (angeschlossen an den Anschluss RECORD (6)) ein. Das Mischpult ist jetzt betriebsbereit.
Ausschalten
• Regeln Sie zum Ausschalten des Mischpults zuerst die Lautstärke am Mischpult und dann am Verstärker auf Minimum zurück.
• Schalten Sie den/die Verstärker aus.
• Schalten Sie dann das Mischpult mit dem Schalter POWER (2) und danach die Wiedergabegeräte (Plattenspie­ler, CD-Spieler etc.) aus.
• Sollten Sie das Mischpult für längere Zeit nicht benötigen, ziehen Sie den Netzstecker aus der Steckdose.
b) Eingang auswählen
Minimieren Sie mit dem entsprechenden Kanalfader (21) die Lautstärke, bevor ein Schalter SOURCE (15) betätigt wird. Aufgrund der unterschiedlichen Pegel der jeweiligen Wiedergabe­quellen könnte es beim Umschalten zwischen den Eingängen ansonsten zu einer plötzlich überhöhten Lautstärke kommen.
• Wählen Sie mit den Schaltern SOURCE (15) die gewünschten Eingänge.
19
Inbetriebnahme
c) Lautstärkeregelung
• Regeln Sie die Lautstärke am angeschlossenen Verstärker auf Minimum.
• Stellen Sie die Regler MASTER (22) und GAIN (16) auf Minimum.
• Schieben Sie die Kanalfader (21) ebenfalls auf Minimum.
• Wählen Sie mit den Schaltern SOURCE (15) den gewünschten Eingang an.
• Starten Sie das angeschlossene Wiedergabegerät, z.B. einen CD-Spieler. Sofern an diesem Gerät eine Lautstärkeregelung vorhanden ist, stellen Sie hier etwa 75% der maximalen Lautstärke ein.
• Stellen Sie mit dem zugehörigen Regler GAIN (16) den Signalpegel ein. Der Signalpegel kann an der Aussteuerungsanzeige für den betreffenden Eingang (17) abgelesen werden. Er sollte den 0dB-Wert nicht überschreiten.
• Schieben Sie den zugehörigen Kanalfader (21) ganz nach oben.
• Stellen Sie mit dem Regler MASTER (22) den Ausgangspegel ein. Der Signalpegel kann an der Aussteuerungs­anzeige für den Master-Kanal (25) abgelesen werden. Er sollte den 0dB-Wert nicht überschreiten.
• Stellen Sie mit der Lautstärkeregelung am Verstärker nun die gewünschte Maximallautstärke ein. Hierbei darf es zu keinen Verzerrungen kommen.
• Mit den Reglern LOW/MID/HI (18) können Sie den Klang des betreffenden Kanals verändern.
• Mit dem Regler BALANCE (24) kann die Lautstärkeverteilung zwischen linkem und rechtem Kanal des Ausgangssignals eingestellt werden.
• Mit dem Schalter MONO (26) können Sie das Ausgangssignal auf Monobetrieb umschalten.
• Mit dem Regler ZONE (23) regeln Sie die Lautstärke des Ausgangs ZONE (5) für einen weiteren angeschlos­senen Verstärker oder Aktivlautsprecher in einem anderen Raum.
• Wiederholen Sie die Einstellung für alle Mischpultkanäle und den Mikrofonkanal. Alle Kanäle sollten in etwa die gleiche Lautstärke aufweisen, so dass beim Überblenden zwischen den Kanälen keine hohen Lautstärkeunter­schiede auftreten und Sie somit das Ausgangssignal nachregeln müssen.
• Stellen Sie nach dieser Einstellung die gewünschte Wiedergabelautstärke nur noch mit dem Regler MASTER (22) ein.
20
Achten Sie darauf, dass die angeschlossenen Lautsprecher und der Verstärker nicht überlastet werden. Die Wiedergabe darf keinesfalls verzerrt sein.
Sollten verzerrte Musiksignale zu hören sein, obwohl keine zu hohe Lautstärke am Verstärker gewählt und das Mischpult richtig eingestellt wurde, so ist das Mischpult sofort auszuschalten und der Anschluss zu überprüfen. Liegt kein Fehler am Anschluss vor, wenden Sie sich bitte an eine Fachkraft.
Inbetriebnahme
d) Vorhören
Drehen Sie den Regler CUE VOLUME (28) auf Stellung „MIN“, bevor Sie den Kopfhörer ein- oder ausstecken, aufsetzen oder das Mischpult ein- oder ausschalten. Es besteht die Gefahr eines Gehörschadens durch eine überhöhte Lautstärke am Kopfhörerausgang.
• Mit den Schaltern CUE (19) wählen Sie aus, welche Kanäle vorgehört werden sollen.
Schalter gedrückt: Kanal kann vorgehört werden Schalter nicht gedrückt: Kanal kann nicht vorgehört werden.
Es können auch mehrere Kanäle gleichzeitig vorgehört werden. Drücken Sie hierzu einfach mehrere Schalter CUE (19).
• Mit dem Schalter SPLIT/BLEND (29) bestimmen Sie, wie die Signale des Vorhörkanals und des Master-Kanals über den Kopfhörer wiedergegeben werden:
SPLIT (LED leuchtet) Das Vorhörsignal wird über eine Ohrmuschel und das Master-Ausgangssignal über die andere Ohrmuschel
wiedergegeben.
BLEND (LED leuchtet nicht) Das Vorhörsignal und das Master-Ausgangssignal werden gemischt und über beide Ohrmuscheln wiedergege-
ben. Das Lautstärkeverhältnis wird hierbei mit dem Regler CUE MIX (27) festgelegt.
• Mit dem Regler CUE/MIX (27) bestimmen Sie das Lautstärkeverhältnis zwischen den Vorhörkanälen und dem Mastersignal im BLEND-Betrieb.
Linksanschlag: Es werden nur die Vorhörkanäle wiedergegeben. Rechtsanschlag: Es wird nur das Ausgangssignal (Mastersignal) des Mischpults wiedergegeben.
e) Mikrofon benutzen
• Der Lautstärkepegel und der Klang des Mikrofoneingangs ist analog wie zuvor unter „Lautstärkeregelung“ beschrieben einzustellen.
• Wenn Sie eine Durchsage machen wollen, drücken Sie den Schalter ON AIR (14) und sprechen Sie in das Mikrofon.
• Drücken Sie den Schalter ON AIR (14) nach der Durchsage erneut, um den Mikrofonkanal wieder abzuschalten.
21
Inbetriebnahme
f) Überblenden/Mischen
• Mit dem Crossfader (31) können Sie zwischen den Signalen der beiden Kanäle X und Y überblenden/mischen.
• Legen Sie mit den Schaltern CF ASSIGN (20) fest, welcher Kanal auf die X-Seite und welcher Kanal auf die Y­Seite des Crossfaders gelegt wird. Legen Sie immer nur einen Kanal pro Seite auf den Crossfader ab.
In Stellung MASTER wird das Signal des Kanals direkt an den Master-Kanal des Mischpults geschickt und kann mit dem Crossfader nicht beeinflusst werden.
• Der eine Kanal wird bei Betätigung des Crossfaders (31) ausgeblendet (wird leiser), gleichzeitig wird der andere Kanal eingeblendet (wird lauter).
• Die Regelcharakteristik des Crossfaders kann mit dem Regler CF CURVE (32) angepasst werden:
Linke Stellung: sanftes Überblenden Rechte Stellung: abruptes Überblenden
• Der Klang der beiden Crossfader-Kanäle kann durch die KILL SWITCHES (37) beeinflusst werden.
Werden die Schalter nach oben gedrückt, rasten sie ein, werden sie nach unten gedrückt, haben sie lediglich eine Tastfunktion.
LOW eliminiert den Tieftonbereich MID eliminiert den Mitteltonbereich HI eliminiert den Hochtonbereich
• Wenn Sie die Geschwindigkeit der beiden Signale vorher anpassen wollen, beachten Sie bitte die beiden Beatcounter (33 und 35). Hier wird der BPM-Wert (Beats per Minute) für den Master-Kanal und den Vorhörkanal angezeigt.
g) Effektgerät benutzen
• Wählen Sie mit dem Drehschalter EFX ASSIGN (39) den Kanal aus, der durch den Digitaleffekt beeinflusst werden soll. Es stehen die 4 Mischpultkanäle und der Master-Kanal zur Verfügung.
• Wählen Sie mit dem Drehschalter EFX SELECTOR (42) den gewünschten Effekt aus. Es stehen folgende Effekte zur Verfügung:
PHASER / DELAY / FLANGER / CHORUS / P-PONG / REVERB / PHATTER / SUBBASS
• Aktivieren Sie den Effekt durch Drücken der Taste EFX ENABLE (38).
• Stellen Sie mit dem Drehregler EFX MIX (41) die Effektstärke (Verhältnis Effektsignal zu Ursprungssignal) ein.
Stellung DRY: kein Effekt Stellung WET: maximaler Effekt
• Wenn Sie den Effekt zuerst vorhören wollen, drücken Sie den Schalter EFX CUE (40) und stellen Sie den Drehregler EFX MIX (41) in Stellung DRY. Der Effekt wird dann nur über den Kopfhörer wiedergegeben, ohne dass er über den Master-Kanal hörbar wird.
• Stellen Sie mit dem Drehregler EFX TIMEBASE (43) die Effektcharakteristik ein.
22
Inbetriebnahme
h) Wiedergabe über die USB-Eingänge
• Schalten Sie Ihren Computer ein und warten Sie, bis Ihr Computer das Betriebssystem vollständig geladen hat.
• Stellen Sie die Verbindung zwischen den USB-Anschlüssen USB 1 (U1) und/oder USB 2 (U2) und den USB­Schnittstellen des Computers her.
• Drücken Sie die Schalter USB 1 (U3) und/oder USB 2 (U4). Hierbei werden die analogen Eingänge über den jeweiligen Schaltern deaktiviert und stattdessen werden die USB-Anschlüsse auf den Eingangskanal INPUT 1 bzw. INPUT 3 des Mischpults gelegt.
• Schalten Sie das Mischpult mit dem Schalter POWER (2) ein.
• Das Betriebssystem erkennt automatisch die USB-Schnittstelle(n) des Mischpults als externe(s) USB-Audiogerät(e) ohne hierzu entsprechende Treibersoftware zu benötigen.
Sollte eine Meldung auf Ihrem Bildschirm erscheinen, dass der Windows-Logo-Test nicht bestanden wurde, bestätigen Sie diese Meldung bitte einfach.
Jede USB-Schnittstelle wird als separates USB-Audiogerät erkannt. Sollte dies nicht geschehen, sehen Sie in Ihrer Anleitung zum Computersystem nach oder nehmen Sie den technischen Support des Computerherstellers in Anspruch.
• Nach der automatischen Erkennung sollten die USB-Audiogeräte als Standard-Wiedergabegeräte Ihres Be­triebssystems konfiguriert sein. Sollte dies nicht der Fall sein, müssen Sie dies manuell durchführen (siehe hierzu Dokumentation Ihres Betriebssystems).
• Evtl. müssen Sie noch die USB-Schnittstellen Ihrer Audio-Software als Audioausgänge zuweisen (siehe hierzu Dokumentation Ihrer Audio-Software).
• Wählen Sie mit dem Schalter SOURCE (15) des Mischpultkanals INPUT 1 die Stellung LINE, um den Anschluss USB 1 (U1) wiederzugeben.
• Wählen Sie mit dem Schalter SOURCE (15) des Mischpultkanals INPUT 3 die Stellung LINE B, um den Anschluss USB 2 (U2) wiederzugeben.
• Starten Sie die Wiedergabe über Ihre Audio-Software. Sie können den Audio-Stream vom Computer dann wie jede andere Audioquelle über das Mischpult beeinflussen.
Die Systemvoraussetzungen für die USB-Wiedergabe finden Sie in den "Technischen Daten".
23
Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Mischpults z.B. auf Beschädigung der Netzleitung und des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät oder die Netzleitung sichtbare Beschädigungen aufweisen
• das Gerät nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• nach schweren Transportbeanspruchungen
Bevor Sie das Mischpult reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden.
Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungs­quellen getrennt wurde.
Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.
Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstärke (siehe Technische Daten) als Ersatz Verwendung finden.
Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.
• Ziehen Sie den Netzstecker aus der Netzsteckdose und trennen Sie die Kaltgeräteleitung vom Netzanschluss am Gerät.
• Hebeln Sie mit einem geeigneten Schraubendreher vorsichtig den Sicherungshalter am Netzanschluss mit der defekten Sicherung heraus.
• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung des angegebenen Typs.
• Stecken Sie nun den Sicherungshalter mit der neuen Sicherung wieder vorsichtig in den Netzanschluss am Gerät.
• Erst danach das Gerät wieder mit dem Netz verbinden und in Betrieb nehmen.
Das Gerät ist ansonsten wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des Gehäuses beschädigt werden könnte.
24
Handhabung
• Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.
25
Behebung von Störungen
Mit dem Mischpult haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Keine Funktion, nachdem der Schalter POWER (2) eingeschaltet wurde:
• Der Netzstecker steckt nicht richtig in der Steckdose.
• Die Kaltgeräteleitung steckt nicht richtig im Netzanschluss (1) des Gerätes.
• Die Netzsteckdose wird nicht mit Strom versorgt.
• Die Sicherung ist defekt.
Das Mischpult ist eingeschaltet, aber es ist kein Ton zu hören:
• Kein Eingangssignal, überprüfen Sie die Signalquelle.
• Falscher Eingang ausgewählt, wählen Sie den korrekten Eingang aus.
• Eingangspegel falsch eingestellt, stellen Sie den Pegel wie unter "Lautstärkeregelung" beschrieben richtig ein.
Kein Signal zu hören, obwohl die Aussteuerungsanzeige ein Signal anzeigt:
• Nachgeschaltetes Gerät (Verstärker) ist nicht eingeschaltet oder falsch eingestellt.
• Der Ausgang ist nicht oder falsch angeschlossen.
Es ist ein Brummton zu hören:
• Die Plattenspieler-Massekabel sind nicht an die Erdungsschrauben über den Anschüssen PHONO (8) ange­schlossen.
• Es entsteht eine Brummschleife zwischen den angeschlossenen Geräten. Verbinden Sie die Signalmasse durch spezielle masseisolierte Kabel.
Ein Kanal funktioniert nicht:
• Ein Verbindungskabel hat sich gelöst.
• Der Balanceregler am Verstärker oder am Mischpult ist verstellt.
Der Ton ist verzerrt:
• Der Pegel am Mischpult ist falsch eingestellt/der angeschlossene Verstärker wird übersteuert.
• Das angeschlossene Gerät hält die geforderten Spezifikationen für einen Cinchanschluss nicht ein oder verfügt nicht über entsprechende Anschlüsse.
• Die Lautstärke am angeschlossenen Verstärker ist zu hoch eingestellt.
26
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.
Entsorgung
Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Technische Daten
Betriebsspannung....................................... 230 V/50 Hz
Leistungsaufnahme .................................... 28 W
Sicherung .................................................... T500 mAL 250 V (5x20 mm)
Frequenzgang ............................................. 20 - 20000 Hz
Klirrfaktor ..................................................... <0,07 %
S/N-Ratio ..................................................... >81 dB
Kanaltrennung ............................................ >65 dB
Klangregelung............................................. -26 bis +12 dB
Abmessungen ............................................. 320 x 355 x 104 mm
Masse .......................................................... 5,3 kg
Empfohlene Mindest-Systemvoraussetzungen
Schnittstelle ................................................. USB 1.1 oder 2.0
Prozessor .................................................... 1 GHz
Arbeitsspeicher ........................................... 512 MB
27
Table of Contents
Page
Introduction ........................................................................................................................................................... 29
Intended Use ......................................................................................................................................................... 30
Product Description .............................................................................................................................................. 30
Symbols ............................................................................................................................................................... 30
Safety Information ................................................................................................................................................ 31
Connection and Control Elements ....................................................................................................................... 32
Set-Up ............................................................................................................................................................... 41
Connection ............................................................................................................................................................ 42
a) Connecting the Inputs .............................................................................................................................. 42
b) Connecting the Outputs ........................................................................................................................... 43
c) Connecting the Power Supply ................................................................................................................. 43
Commissioning ..................................................................................................................................................... 45
a) Switching the Mixer On/Off ...................................................................................................................... 45
b) Selecting the Input ................................................................................................................................... 45
c) Volume Control ......................................................................................................................................... 46
d) Pre-Listening............................................................................................................................................. 47
e) Using the Microphone .............................................................................................................................. 47
f) Crossfading/Mixing .................................................................................................................................... 48
g) Using the Effect Device ............................................................................................................................ 48
h) Playback via the USB Inputs ................................................................................................................... 49
Maintenance ......................................................................................................................................................... 50
Handling ............................................................................................................................................................... 51
Troubleshooting .................................................................................................................................................... 52
Disposal ............................................................................................................................................................... 53
Technical Data ...................................................................................................................................................... 53
28
Introduction
Dear customer, Thank you for purchasing this product!
With this device, you have purchased a state-of-the-art product.
This product meets the requirements of all applicable European and national guidelines. Its conformity has been certified and the corresponding declarations and documents can be obtained from the manufacturer.
To maintain this status and to ensure risk-free operation, you, as the user, must comply with these operating instructions.
Before starting operation, please read through these operating instructions completely, taking particular note of all operating and safety information.
All company and product names mentioned in this document are registered trademarks. All rights reserved. For a fast response to your technical enquiries, please use the e-mail address listed below.
Fon. +49 9604 / 40 88 80
Fax +49 9604/40 88 48
e-mail: tkb@conrad.de
Mon to Thurs 8.00am to 4.30pm
Fri 8.00am to 2.00pm
29
Intended Use
The USB DJ Mixer FXM-4200 USB/2 is an audio mixer for home or semi-professional use. This device can be used to mix low-level audio signals from different sources of music. The device is installed between the audio signal sources to be mixed and an audio amplifier.
This product is only approved for connection to 230V/50 Hz alternating voltage. It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided
under all circumstances. Any use other than that described above will damage this product and involves the risk of short circuit, fire, electric
shock, etc. The entire product must not be modified or converted, and the casing must not be opened. The safety information must be observed at all times.
Product Description
• 4 channels + microphone channel
• 2 USB-inputs for playback from the computer
• MASTER-output in symmetrical and asymmetrical versions
• 3-band sound control for each channel
• LED-level indicators for input signals and master channel
• Assignable crossfader with adjustable control characteristics
• Beat counter for master and pre-listening channel (automatic and manual)
• Effect device with 8 effects
Symbols
30
This symbol on the device indicates that the user must read these operating instructions before using the product and observe them during operation.
The symbol with a lightning in a triangle is used where there is a health hazard, e.g. from electric shock. The device contains no parts that require servicing by the user. Therefore, never open the device.
The arrow symbol indicates special advice and operating information.
The exclamation mark indicates important notes in these operating instructions that must be strictly observed.
Loading...
+ 75 hidden pages
