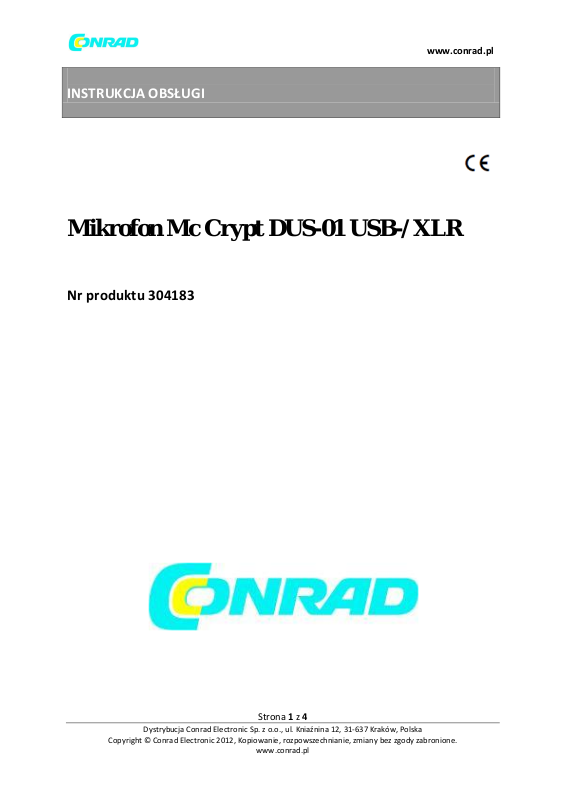

INSTRUKCJA OBSŁUGI
Mikrofon Mc Crypt DUS-01 USB-/ XLR
Nr produktu 304183
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 1 z 4
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl
www.conrad.pl
1. Przeznaczenie
Mikrofon przeznaczony jest do przetwarzania sygnałów dźwiękowych (fali akustycznych) na sygnały
elektryczne. Urządzenie umożliwia podłączenie do portu USB komputera lub do opcjonalnego kabla
XLR za pomocą którego można podłączyć mikrofon miksera DJ. Niedopuszczalna jest nieuprawniona
przebudowa lub modyfikacja urządzenia ze względów bezpieczeństwa (CE). Wszelkie użycie
urządzenia inne niż powyżej jest zabronione i może spowodować uszkodzenie urządzenia i
doprowadzić do zagrożeń takich jak zwarcie, pożar, porażenie prądem itp.
Należy przeczytać uważnie instrukcję obsługi i zachować ją do dalszego korzystania.
2. Cechy
- Mikrofon z wytrzymałej metalowej obudowy
- Połączenie XLR do występów na żywo lub nagrań za pomocą miksera DJ.
- Połączenie USB dla nagrywania za pomocą komputera
- Wbudowany 16-bitowy przetwornik analogowo-cyfrowy
3. Zakres dostawy
- Mikrofon
- Kabel USB
- Instrukcja obsługi
4. Instrukcje bezpieczeństwa
Nie ponosimy odpowiedzialności za skutki uszkodzenia mienia lub uszkodzenia ciała jeśli
produkt uszkodzony lub nie właściwie używany ze względów nie prawidłowego przestrzegania
instrukcji obsługi. W taki przypadkach gwarancja jest nie ważna.
Ikona z wykrzyknikiem wskazuje ważną informację w instrukcji obsługi. Należy uważnie przeczytać
całą instrukcję obsługi przed uruchomieniem urządzenia w przeciwnym razie istnieje ryzyko
niebezpieczeństwa.
- Produkt nie jest zabawką i powinien być trzymany z dala od dzieci.
- Nie należy zostawiać leżącego opakowania produktu. Może stać się niebezpieczną zabawką w
rękach dzieci.
- Należy podłączać produkt tylko do odpowiednich wyjść mikrofonowych w celu zapobiegania
zniekształceniom lub nie odpowiednim dopasowaniom, które mogą uszkodzić mikrofon lub inny
podłączony sprzęt audio. Prosimy w tym celu zwrócić uwagę na informacja zawarte w sekcji „Dane
techniczne”
- Aby podłączyć mikrofon należy używać tylko odpowiedniego skanowanego kabla. Korzystanie z
innych kabli może powodować zakłócenia.
- Nigdy nie kieruj mikrofonu w pobliżu głośników ponieważ może to prowadzić do zakłóceń które
mogły by uszkodzić głośniki i wzmacniacz.
- Przy połączeniu z innymi urządzeniami należy przestrzegać instrukcji obsługi i wskazówek
bezpieczeństwa podłączonych urządzeń.
Strona 2 z 4
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
- Produkt nie może być narażony na duże obciążenia mechaniczne.
- Produkt nie może być narażony na działanie pól elektromagnetycznych, ekstremalnych temperatur,
bezpośredniego światła słonecznego, intensywnych wibracji lub wilgoci.
- Należy obchodzić się z produktem ostrożnie i nie upuszczać go. Uderzenia, wstrząsy a nawet upadek
z niewielkiej wysokości może uszkodzić mikrofon.
- Prace naprawcze, regulacje lub serwis musi być wykonywany wyłącznie przez specjalistyczny serwis.
- W przypadku jakichkolwiek pytań na które nie ma odpowiedzi w poniższej instrukcji obsługi
skontaktuj się z naszym zespołem doradztwa technicznego.
5. Działanie
Postępuj w następujący sposób dla działania za pomocą kabla USB:
1. Zmniejsz głośność w Twoim komputerze.
2. Podłącz wtyczkę mini-USB kabla USB do złącza USB mikrofonu.
3. Zdejmij nasadkę ochronną na wtyczce USB i podłącz ją do wolnego portu USB w komputerze.
4. Wybierz mikrofon jako źródło sygnału audio w systemie operacyjnym
5. Mów do mikrofonu i wyreguluj głośność za pomocą komputera.
6. Oddziel mikrofon od komputera po prostu wyciągając wtyczkę USB z komputera lub mikrofonu.
Postępuj w następujący sposób dla działania za pomocą kabla XLR:
1. Wyłącz mikser do którego ma być podłączony mikrofon.
2. Zmniejsz głośność mikrofonu.
3. Podłącz mikrofon do wtyczki XLR za pomocą odpowiedniego kabla.
4. Podłącz kabel mikrofonu do wejścia mikrofonu w mikserze.
5. Włącz mikser lub inne urządzenie audio do którego podłączony jest mikrofon.
6. Mów do mikrofonu tak aby ustawić głośność i ton do żądanych wartości dla miksera.
7. Wyłącz mikser przed oddzieleniem kabla mikrofonowego od mikrofonu.
6. Dane techniczne
Pasuje do - Windows ® 2000/XP/Vista ™, Mac OS
Pasmo przenoszenia: 60 Hz do 15 kHz
Czułość: -28 dBFS / Pa + /-3dB
Impedancja (XLR): 600 Ω + / -30%
Częstotliwość próbkowania: 48 kHz
Połączenia: USB + XLR
Typ konwertera: Dynamiczny
Kierunkowość: Jednokierunkowy
Wymiary (szer. x wys.): 51 x 183 mm
Waga: 278 g
