Mixážní pult DJ-60 PC USB
Obj. č.: 31 23 76
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup DJ mixážního pultu Mc Crypt DJ-60 PC USB. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Mixážní pult McCrypt DJ-60 PC USB představuje audio mixážní zařízení, které je určeno jak pro domácí, tak i poloprofesionální použití. Zařízení slouží pro míchání a zesilování nízko úrovňových zvukových signálů z různých hudebních zdrojů. Přístroj se zapojuje mezi zdroje audio signálů, které chcete regulovat a audio zesilovač.
Výrobek se smí napájet pouze přes napájecí adaptér, který je součástí dodávky. Napájecí adaptér se může připojovat pouze k uzemněné zásuvce střídavého elektrického proudu 230 V~, 50 Hz.
Výrobek se smí používat jenom v suchých, uzavřených místnostech, nikoliv venku v otevřeném prostranství. Nesmí přijít do styku s vlhkem (například v koupelně). Každý jiný způsob použití, může vést k poškození přístroje a ke vzniku rizika elektrického zkratu, požáru, úrazu elektrickým proudem apod. Do přístroje nesmíte nijak zasahovat, měnit jej, ani otvírat šasi.
Vybavení
2 kanály (4 x LINE a 2 x PHONO) + 1 kanál mikrofonu
USB vstup pro přehrávání z počítače
1 Stereofonní výstup MAIN
1 Stereofonní výstup REC pro nahrávání signálu z mixpultu
3 pásmový ekvalizér každého kanálu
2 pásmový ekvalizér pro kanál mikrofonu
Konektor pro sluchátka s předposlechem
LED kontrolky úrovně
Prolínač kanálů (crossfader) s přepínatelnými funkcemi
Možnost obráceného ovládání crossfaderu
Kontrola vstupní úrovně GAIN
Přepínač separace kanálů (HI/MID/LOW)
Vysvětlení symbolů
Tento symbol na přístroji naznačuje, že uživatel by si měl před použitím přístroje přečíst a dodržovat tento návod k obsluze.
Symbol označuje nebezpečí ohrožení zdraví, např. nebezpečí zásahu elektrickým proudem. Přístroj neobsahuje žádné části, které by vyžadovaly servis. Nikdy jej proto neotvírejte!
Symbol upozorňuje, na obzvlášť důležité body tohoto návodu k obsluze, které by se měly striktně dodržovat.
Symbol šipky upozorňuje, na zvláštní rady a tipy pro obsluhu a údržbu výrobku.
Bezpečnostní pokyny
Nelze uplatňovat záruku na poškození vzniklé v důsledku nedodržení tohoto návodu k Zříkáme se odpovědnosti za škody na zdraví nebo na majetku způsobené nevhodným používáním výrobku nebo nedodržením bezpečnostních pokynů. Ve všech těchto
případech právo na záruku zaniká!
Z bezpečnostních a certifikačních důvodů (CE) nesmíte do přístroje nijak zasahovat, nebo jej upravovat.
Výrobek se smí napájet pouze přes napájecí adaptér, který je součástí dodávky. Napájecí adaptér může být připojen pouze k uzemněné zásuvce elektrického proudu 230 V~, 50 Hz.
Zařízení může být obsluhováno, instalováno a opravováno pouze zaškolenými osobami, které jsou obeznámeni s příslušnými bezpečnostními pokyny a s tímto návodem k obsluze.
Nesahejte nikdy na napájecí adaptér mokrýma rukama. Hrozí nebezpečí smrtelného úrazu elektrickým proudem!
Nedotýkejte se poškozeného napájecího adaptéru. Nejdříve odpojte od proudu patřičnou zásuvku (např. pomocí jističe, nebo pojistky) a potom opatrně vytáhněte zástrčku napájecího kabelu ze zásuvky. Přístroj už dále nepoužívejte a zaneste ho do specializovaného servisu.
Při uvádění výrobku do provozu se ubezpečte, že napájecí kabel adaptéru není poškozen ostrými hranami, nebo někde skřípnutý.
Výrobek není hračka a musí být uchováván mimo dosah dětí. Děti nedokážou posoudit riziko vyplývající z obsluhy elektrických zařízení.
Nepokládejte nikdy na přístroj žádné předměty obsahující kapaliny, jako např. květináče, vázy apod. Kapaliny by se mohly dostat do přístroje a poškodit jeho elektrickou bezpečnost. Hrozí také riziko požáru nebo smrtelného zásahu elektrickým proudem. Pokud se do přístroje dostane
jakákoli kapalina, odpojte od proudu patřičnou zásuvku (např. pomocí jističe, nebo pojistky) a potom odpojte napájecí kabel od zásuvky. Přístroj dále nepoužívejte a kontaktujte odborný servis.
Nevystavujte výrobek extrémním teplotám, kapající nebo stříkající vodě, přímému slunečnímu světlu, silným vibracím, a velké mechanické zátěži.
Nepokládejte na přístroj žádné zdroje otevřeného ohně, jako např. hořící svíčky.
Pokud máte pochybnosti ohledně správného zapojení, bezpečnosti nebo obsluze přístroje,
neváhejte kontaktovat naší technickou podporu, nebo jiné odborníky.
Nevzdalujte se od přístroje, pokud je vchodu.
Přístroj používejte jenom v mírném klimatickém pásmu. Není určen pro použití v tropech.
Nenechávejte obalový materiál volně ležet. Mohl by se stát nebezpečnou hračkou pro děti.
Dodržujte bezpečnostní a provozní pokyny všech dalších zařízení, která jsou k přístroji připojena.
Při použití přístroje v komerčních zařízeních se musí dodržovat bezpečnostní předpisy pro
prevenci vzniku nehod, které jsou stanoveny místní organizací profesionálních sdružení.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka
Ovládací prvky a připojovací body
1) Přepínač pro výběr vstupu
Přepínače pro výběr vstupu můžete použít pro výběr typů vstupu (zdrojů signálu) na jednotlivých kanálech. Příklad: Když je přepínač kanálu A PH1/LN1-LN2 v poloze LN2, nasměruje se na kanál signál ze zařízení připojeného k LN2 . V této poloze přepínače se vstup PH1/LN1 nereprodukuje.
Předtím než přepnete polohu přepínače pro výběr
vstupu, minimalizujte faderem příslušného kanálu hlasitost. Případné rozdíly v hlasitosti mezi vstupními zdroji mohou v opačném případě způsobit náhlé zvýšení hlasitosti.
2) Indikátor úrovně výstupního
signálu
Indikátor úrovně ukazuje úroveň výstupního signálu. Indikátor by neměl ukazovat více než 0 dB, protože jinak by mohlo dojít ke zkreslení zvukového signálu.
3) Ovladače GAIN
Tyto ovládací knoflíky použijete pro nastavení vstupů na výstupní úroveň příslušného zdroje signálu (gramofon, CD přehrávač, atd.).
Poloha „0“ = vstup mixpultu je
málo citlivý.
Poloha „10“ = vstup mixpultu je velmi citlivý.
4) Ovladač MIC
Tento ovladač se používá pro nastavení hlasitosti mikrofonu.
Poloha „0“ = nízká hlasitost mikrofonu. Poloha „10“ = vysoká hlasitost mikrofonu.
5) Ekvalizér
Pomocí ovladačů ekvalizéru měníte zvuk příslušného kanálu nebo mikrofonu.
HI = ovládaní výšek
MID = ovládání středních tónů
LOW = ovládání basů
Pro maximální snížení otočte ovladač až na doraz proti směru hodinových ručiček.
Pro maximální zvýšení otočte ovladač až na doraz ve směru hodinových ručiček.
V střední poloze (ovladač lehce zaklapne na místo) zůstává signál nezměněn
(neutrální nastavení).
6) Přepínač předposlechu CH A / CH B
Tímto ovladačem si vyberete kanál, který chcete poslouchat. Pokud se přepínač nestiskne, je zvolen kanál A. Pokud se přepínač zamáčkne, nasměruje se do výstupu sluchátek zvuk z kanálu B.
7) Přepínač potlačení HI/MID/LOW
Tyto přepínače se používají k silnému potlačení rozsahu frekvence příslušného kanálu.
HI > silné potlačení vysokých frekvencí MID > silné potlačení středních frekvencí LOW > silné potlačení nízkých frekvencí
8) Cross-fader Prolínač kanálů A a B. Jeden kanál se pomocí prolínače tlumí a zároveň nabíhá druhý kanál (stává se hlasitější). Když je cross-fader ve středové poloze, zní oba kanály stejně hlasitě.
9) Ovladač MASTER
Tímto ovladačem můžete nastavit úroveň výstupu MAIN (21).
Poloha „0“ = minimální úroveň. Poloha „10“ = maximální úroveň.
10) Ovladač CUE/PGM
Tento ovladač použijete pro nastavení signálu, který se přepne na výstup sluchátek. V poloze CUE se přehrává signál, který jste vybrali přepínačem CH A/CH B (6) pro předposlech. V poloze PGM posloucháte signál z výstupu mixpultu.
11) Ovladač LEVEL
Ovladač používáte k nastavení hlasitosti sluchátek.
Poloha „0“ = minimální úroveň. Poloha „10“ = maximální úroveň.
Dříve než mixpult zapnete nebo vypnete a před připojením, odpojením nebo nasazením sluchátek nastavte tento ovladač do polohy „0“. V opačném případě hrozí v důsledku příliš vysoké hlasitosti na výstupu sluchátek nebezpečí poškození sluchu.
12) Prolínače kanálů
Prolínače kanálů slouží k nastavení úrovně každého z kanálů.
Posuňte ovladač do spodní polohy = minimální úroveň kanálu. Posuňte ovladač do horní polohy = maximální úroveň kanálu. Fader kanálu, který se nepoužívá, by měl být zatažen úplně dolů. Snižuje se tím možnost
rušení.
13) Přepínač XF CURVE
Tímto ovladačem se určuje charakteristika ovladače cross-fader (8).
Poloha SHARP = ostrý charakter přechodu vhodný pro „scratching“. Poloha GRADUAL = měkký charakter vhodný pro plynulý přechod.
14) Přepínač RIV X-FADER CONTROL
Obrací účinek cross-faderu na kanály.
Poloha NORMAL = normální účinek cross-faderu (A = levý, B = pravý). Poloha REVERSED = obrácený účinek cross-faderu (B = levý, A = pravý)
15) Přípojka PHONES K těmto zdířkám se připojí stereofonní sluchátka s 6,3 mm konektory. Na sluchátkách je možný předposlech vstupního signálu, nebo můžete poslouchat výstupní signál.
16) Hlavní vypínač napájení
Vypínač slouží k zapnutí a vypnutí mixážního pultu. Přístroj je zapnutý, když je přepínač v poloze „I“ a vypnutý, když je přepínač v poloze „O“.
17) Připojení napájení AC 12 V
Vstup nízkonapěťového napájení mixážního pultu.
18) Svorky GND
Pro zamezení bzučení lze mixpult uzemnit pomocí zemnících vodičů gramofonu (obvykle je to černý kabel se svorkovým konektorem), které se připojí k těmto svorkám.
19) Připojení MIC
K této přípojce připojíte dynamický nebo kondenzátorový mikrofon s konektorem 3,5 mm a s vlastním napájením.
20) USB připojení
Zde připojíte USB rozhraní počítače. Můžete tak přes mixpult přehrávat audio soubory z počítače.
21) Výstupní konektory OUTPUTS
Asynchronní stereofonní cinchové výstupy pro výstupní signály z mixážního pultu.
Výstup MAIN pro připojení zesilovače.
Hlasitost signálu se upravuje ovladači GAIN (3), prolínači kanálů (12) a ovladačem MASTER (9). Výstup REC slouží pro připojení záznamového zařízení, jako např. kazetového rekordéru nebo CD rekordéru pro nahrávání signálu z mixpultu. Hlasitost signálu se upravuje jen ovladači GAIN (3) a prolínači kanálů (12). Ovladač MASTER (9) se zde neuplatňuje.
22) Přepínač LN-3/PH-2
Tímto přepínačem se určuje, jestli bude k vstupním přípojkám LN-3/PH-2 připojeno zařízení LINE nebo gramofon.
Poloha LN-3 > K vstupní přípojce LN-3/PH-2 se připojí LINE zařízení (CD přehrávač, kazetový
přehrávač, atd.).
Poloha PH-2 > K vstupní přípojce LN-3/PH-2 se připojí gramofon (s magnetickým systémem).
Přepínač vždy přepněte do polohy, která odpovídá připojenému zařízení. V opačném případě
bude docházet ke zkreslování, kterým se může poškodit mixážní pult i připojené zařízení.
23) Vstupní zdířky kanálu B
K těmto stereofonním cinchovým přípojkám se připojují zdroje audia, jako jsou CD přehrávače, kazetové přehrávače nebo MP3 přehrávače, gramofony apod.
Můžete přepínat dvě přípojky LN-3/PH-2. Příslušný typ zařízení (LINE nebo PHONO) si zvolíte přepínačem LN-3/PH-2 (22).
24) Přepínač LN-1/PH-1
Tímto přepínačem se určuje, jestli bude k vstupním přípojkám LN-1/PH-1 připojeno zařízení LINE nebo gramofon.
Poloha LN-1 > K vstupní přípojce LN-1/PH-1 se připojí externí zařízení (CD přehrávač, kazetový přehrávač, atd.). Poloha PH-1 > K vstupní přípojce LN-13/PH-1 se připojí gramofon (s magnetickým systémem).
Přepínač vždy přepněte do polohy, která odpovídá připojenému zařízení. V opačném případě bude docházet ke zkreslování, kterým se může poškodit mixážní pult i připojené zařízení.
25) Vstupní zdířky kanálu A
K těmto stereofonním cinchovým přípojkám se připojují zdroje audia, jako jsou CD přehrávače, kazetové přehrávače nebo MP3 přehrávače, gramofony apod. Můžete přepínat dvě přípojky LN-1/PH-1. Příslušný typ zařízení (LINE nebo PHONO) si zvolíte přepínačem LN-1/PH-1 (24).
Instalace
Mixážní pult DJ Mc Crypt můžete položit na nějaký rovný povrch nebo jej nainstalovat do přepážky v stole. Přístroj přišroubujte k vodícím lištám pomocí vhodných šroubů.
Při umísťování přístroje na stůl, na kterém je i jiné vybavení, se ujistěte, že mixážní pult má dostatečné větrání. Přístroj nikdy nepokládejte na měkký povrch, jako například na koberec, postel atd. Cirkulaci vzduchu nesmí navíc bránit předměty, jako časopisy, ubrusy nebo záclony. Mohlo by to bránit odvodu tepla ze zařízení a vést k přehřátí přístroje (nebezpečí vzniku požáru). Do přístroje nevrtejte žádné otvory nebo šrouby, abyste jej někam připevnili, protože tím můžete mixážní pult poškodit a narušit i jeho bezpečnost. Když připravujete přístroj k použití, ujistěte se, že je položený bezpečně na vodorovném a stabilním povrchu, protože při jeho pádu na zem může dojít ke zranění osob. Při uvádění zařízení do provozu se ujistěte, že napájecí kabel není porušený nebo poškozený nějakou ostrou hranou. Kabely vždy pokládejte tak, aby o ně nemohl nikdo zakopnout, nebo aby se do nich nikdo nezamotal. Hrozí nebezpečí úrazu! Při výběru místa pro umístění mixážního pultu se ujistěte, že přístroj nebude vystaven přímému a intenzivnímu slunečnímu světlu, vibracím, prachu, nebo vlhkosti. V bezprostřední blízkosti přístroje nesmí být žádné další přístroje se silným elektrickým nebo magnetickým polem, například transformátory, motory, mobilní telefony, rádia nebo počítače, které by mohly negativně ovlivnit jeho činnost.
V důsledku chemické reakce s podkladem může spodní část přístroje, v závislosti od použitých laků a leštících přípravků na nábytek, zanechávat na nábytku viditelné stopy. Proto by přístroj neměl být položen přímo na drahém nábytku bez vhodné ochranné podložky.
Instalace
Položte přístroj na rovný povrch.
V případě instalace do přepážky vyřežte nejdříve v místě montáže otvor pro přístroj.
Přístroj přišroubujte k vodícím lištám pomocí vhodných šroubů.
Připojení
Před připojením, odpojte mixážní pult a všechna ostatní zařízení, která s ním chcete
propojit od elektrické sítě (vytáhněte napájecí kabely ze zásuvek).
Pro připojení cinchových výstupů a vstupů, používejte pouze vhodně stíně
cinchové kabely, které se hodí k tomuto účelu. Pro připojení mikrofonových vstupů
používejte jenom vhodné mikrofonové kabely. Používání jiných kabelů může
způsobovat rušení.
Aby se zabránilo zkreslení nebo špatnému nastavení, které může vést k poškození
přístroje, připojujte vždy výstupní zařízení se cinchovými výstupy pouze se
cinchovými vstupy mixážního pultu. K cinchovým výstupům mixážního pultu je
možné připojovat jen zařízení se cinchovými vstupy.
Dodržujte také připojovací hodnoty, které jsou uvedeny níže v části „Technická
data“.
Pro všechna cinchová připojení platí:
Bílá zdířka RCA na mixážním pultu je určena pro připojení levého kanálu.
Červená RCA zdířka na mixážním pultu je určena pro připojení pravého kanálu.
a) Připojení vstupů
Vstupy LN-2 a LN-4
Na mixpultu máte k dispozici dva streofonní cinchové vstupy, k nimž můžete připojit např. CD přehrávač nebo MP3 přehrávač. Vstupy jsou vhodné pro LINE připojení zdrojových zařízení.
Tyto vstupy nejsou vhodné pro připojení gramofonu.
Vstupy LN-1/PH-1 a LN-3/PH-2
Jedná se o vstupy s různým způsobem použití, který se určuje příslušnými přepínači (22 a 24). V závislosti na poloze přepínače je lze použít pro připojení gromofonu nebo CD přehrávače (resp. jiného LINE zařízení).
Před připojením zkontrolujte polohu příslušného přepínače pro výběr zdroje (22 a 24)
a přepínač nastavte do správné polohy. Předtím, než přepínač přepnete, mixážní pult
vždy vypněte vypínačem POWER (16).
Poloha LN: K příslušnému vstupu se připojí LINE zařízení (CD přehrávač, kazetový přehrávač, atd.). Poloha PH: K příslušnému vstupu se připojí gramofon s magnetickým systémem (tento systém
používají téměř všichni DJ.
Vstup mikrofonu MIC
K tomuto vstupu můžete připojit mikrofon.
USB připojení
Zde připojíte USB kabel z počítače.
b) Připojení výstupů
Výstup MAIN (21)
Připojte zde volný RCA vstup ze svého zesilovače (např. AUX).
REC připojení (21)
Pokud budete chtít nahrávat výstupní signál mixpultu na záznamové zařízení, připojte zde nahrávací vstup tohoto zařízení.
Připojení sluchátek PHONES (15)
Připojte zde stereofonní sluchátka s 6,3 mm konektorem.
c) Uzemnění gramofonu GND
Pokud má Váš gramofon své vlastní uzemnění (obvykle tenký černý kabel se svorkovou zásuvkou), připojte je k zemnící svorce GND (18). Přispěje to k zamezení bzučení a rušení.
d) Připojení ke zdroji napájení
Mixážní pult a všechna připojená zařízení musí být vypnuta. Zkontrolujte, zdali všechna připojení a připojovací kabely různých zařízení, stejně jako i prodlužovací kabely odpovídají předpisům a návodu k obsluze.
Nízkonapěťový konektor napájecího adaptéru 12 V, který je součástí dodávky, zapojte do zdířky napájení (17).
Zástrčku napájecího kabelu zapojte do síťové zásuvky elektrického proudu (230 V, 50 Hz)..

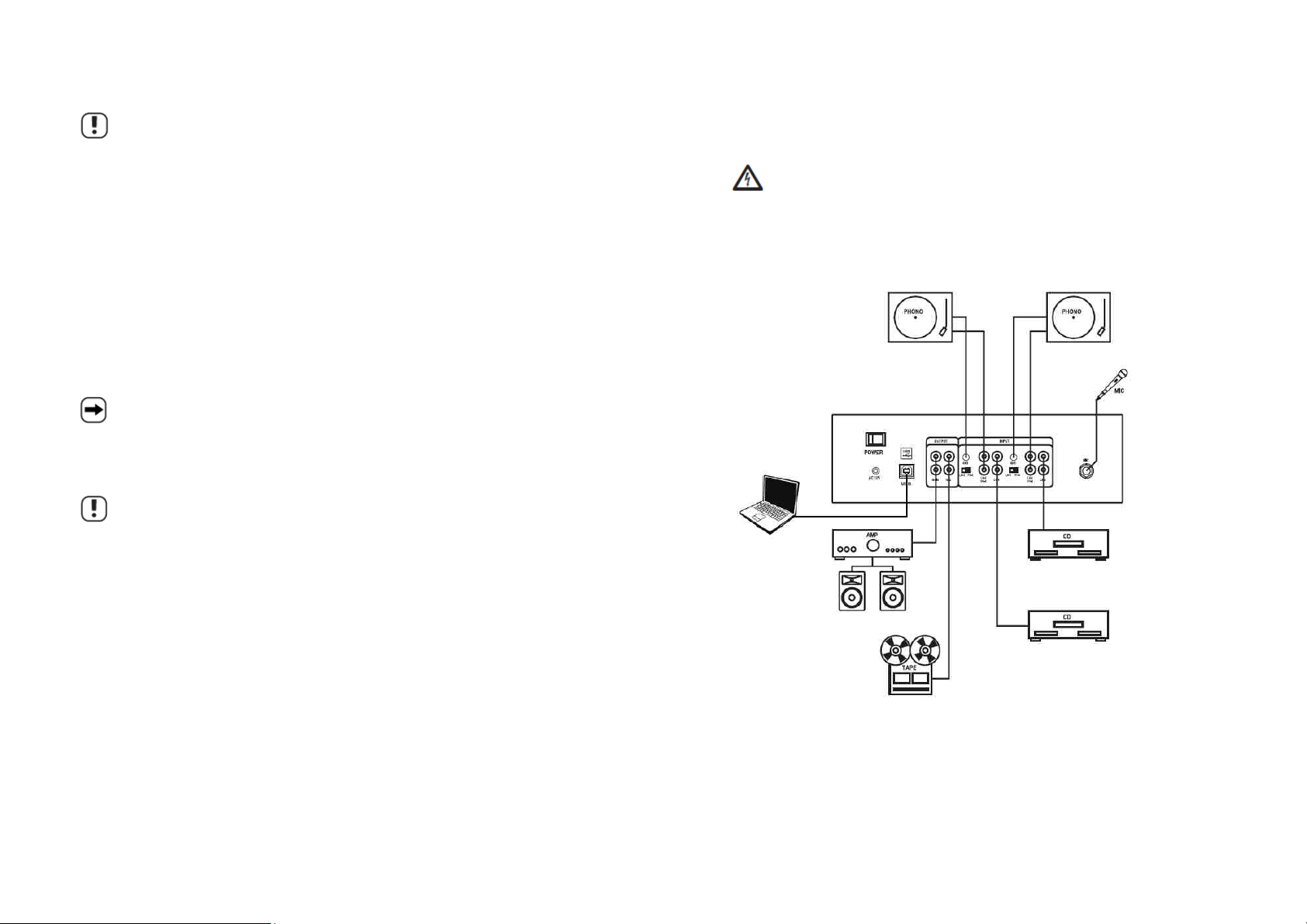

Příklad zapojení:
Uvedení do provozu
Nezapínejte mixážní pult, dokud jste se neseznámili s jeho funkcemi a s tímto návodem k obsluze. Zkontrolujte znovu, zdali jsou všechna připojení správná.
a) Zapnutí a vypnutí mixážního pultu
Nedodržení následujících pokynů při zapínání a vypínání mix pultu by mohlo vést k poškození reproduktorů, nebo zesilovače. Zapnutí přístroje:
Ujistěte se, že všechny prolínače kanálů (12) jsou nastaveny na minimální hlasitost (prolínač kanálů je zataýen úplně dolů).
Nejdříve zapněte výstupní zařízení, která jsou připojena k mixážnímu pultu.
Pomocí spínače POWER (16) zapněte mixážní pult.
Zapněte připojený zesilovač a nahrávací zařízení (připojeno ke zdířce REC (21)) a mixážní pult je
nyní připravený k použití.
Vypnutí přístroje:
Předtím, než přístroj vypnete, nastavte nejdříve hlasitost na mixážním pultu a poté na zesilovači na minimum.
Vypněte zesilovač.
Pomocí vypínače POWER (16) vypněte mixážní pult a poté vypněte přehrávací zařízení
(gramofon, CD přehrávač atd.).
Pokud mixážní pult nehodláte po delší dobu používat, odpojte napájecí adaptér ze zásuvky elektrického proudu.
b) Výběr vstupu
Předtím než přepnete přepínač pro výběr vstupu (1), snižte příslušným faderem kanálu (12) hlasitost na minimum. V opačném případě může kvůli různým úrovním výstupních zdrojů docházet k náhlému zvýšení hlasitosti.
Přepínačem pro výběr vstupu (1) zvolte požadovaný vstup.
c) Zobrazení úrovně nahrávání
Zobrazení úrovně nahrávání (2) poskytuje informace o výstupní úrovni.
Úroveň indikátoru by neměla překračovat hodnotu více než "0" dB, protože v opačném případě může docházet ke zkreslování hudebního signálu. Krátkodobé překročení hodnoty "0" dB ve špičkách signálu nepředstavuje problém.
d) Ovládání hlasitosti
Nastavte hlasitost na připojeném zesilovači na minimum.
Ovladač MASTER (9) a GAIN (3) nastavte rovněž na minimum.
Fader kanálů (12) nastavte také na minimum.
Přepínačem pro výběr vstupu (1) vyberte požadovaný kanálový vstup.
Spusťte připojené přehrávací zařízení, např. CD přehrávač. Pokud má toto zařízení ovladač
hlasitosti, nastavte na něm hlasitost asi na 75% maximální hlasitosti.
Fader příslušného kanálu (12) posuňte úplně nahoru.
Ovladač MASTER otočte až na maximum.
Úroveň signálu můžete nastavit pomocí ovladače GAIN (3) a úroveň nahrávání můžete vidět na
příslušném indikátoru. Neměla by přesahovat „0“ dB.
Nyní pomocí ovladače hlasitisti na zesilovači nastavte požadovanou hlasitost zesilovače. Ubezpečte se, zvuk není zkreslený.
Pro změnu zvuku můžete použít ovladače ekvalizéru (5).
Opakujte nastavení na všech kanálech mixpultu. V průběhu prolínání kanálů by všechny kanály
měly mít přibližně stejné nastavení hlasitosti, nevznikaly velké rozdíly, které by bylo potřeba upravovat změnou výstupního signálu.
Poté, co jste dokončili všechna nastavení, používejte pro změny hlasitosti přehrávaní už jenom ovladač MASTER (9).
Ujistěte, že připojený zesilovač a reproduktory nejsou přetížené. Přehrávání by nemělo být nikdy zkreslené.
Pokud uslyšíte zkreslené hudební signály, ačkoliv hlasitost na zesilovači nebyla nastavena příliš vysoko a mixážní pult byl nastaven správně, vypněte okamžitě mixážní pult a zkontrolujte připojení. Pokud v připojení nenaleznete chybu, obraťte se na odborníky.
e) Předposlech a poslouchání výstupu
Dříve než mixpult zapnete nebo vypnete a před připojením, odpojením nebo nasazením
sluchátek nastavte ovladač LEVEL (11) do polohy „0“. V opačném případě hrozí
v důsledku příliš vysoké hlasitosti na výstupu sluchátek nebezpečí poškození sluchu.
Ovladačem CUE/PGM (10) zvolte, zda na sluchátkách chcete poslouchat výstupní signál, nebo vstupní signál jednotlivých kanálů.
Pokud chcete slyšet výstupní signál (signál MASTER), dejte ovladač CUE/PGM (10) do polohy „PGM“.
Když chcete na sluchátkách slyšet vstupní signál kanálu, který byl aktivován přepínačem CH A/CH B (6) pro předposlech, dejte ovládací knoflík CUE/PGM (10) do polohy „CUE“. V této poloze se aktivuje tzv. „předposlech“, tj. můžete poslouchat vstupní signál, aniž by byl reprodukován přes připojený zesilovač. Můžete si tak například opravit začáteční bod v mixu nebo při použití cross­faderu.
f) Vzájemné prolínání kanálů / mixování
K vzájemnému prolínání signálů z dvou kanálů použijte cross-fader (8).
Při použití tohoto ovladače se jeden kanál zeslabuje, zatímco druhý kanál nabíhá a zesiluje se.
Když je ovladač v středové poloze, úroveň obou kanálů je přibližně stejná.
Chování ovladače cross-fader (8) můžete ovlivnit přepínačem XF CURVE (13). Poloha SHARP Vám poskytuje ráznou kontrolu, která je vhodná při „scratchingu“. Poloha GRADUAL nabízí měkčí ovládání, které se hodí při plynulém prolínání.
Účinek, v němž cross-fader (8) působí, můžete změnit (tj. obrátit řazení kanálů) pomocí přepínače RIV X FADER CONTROL (14). V poloze NORMAL je kanál A nalevo od cross-faderu (8) a v obrácené poloze je nalevo od crossfaderu (8) kanál B.
g) Používání DJ mikrofonu
Pokud chcete učinit oznámení přes mikrofon, mluvte do mikrofonu a pro nastavení hlasitosti použijte ovladač MIC (4).
Zvuk mikrofonu můžete ovlivňovat ovladači ekvalizéru /5) a ovladači HI a LOW pod ovladačem MIC (4).
Po použití mikrofonu otočte ovladač MIC (4) zpět do polohy "0", aby se zabránilo zkreslení, nebo šumu na pozadí z neuzavřeného výstupu.
h) Přehrávání přes USB
Zapněte svůj počítač a počkejte, dokud operační systém zcela nenaběhne.
Připojte USB konektor (20) k USB portu na počítači.
Přepínač volby vstupu mixážního kanálu B přepněte do polohy USB.
Vypínačem POWER (2) zapněte mixážní pult.
Operační systém automaticky rozpozná USB rozhraní mixážního pultu jako USB audio zařízení,
aniž by k tomu vyžadoval nějaké ovladače. Pokud se na obrazovce objeví zpráva, že připojené zařízené neprošlo testem windows, potvrďte ji.
USB rozhraní je rozpoznáno jako samostatné audio zařízení. Pokud tomu tak není, zkontrolujte si návod k operačnímu systému, nebo použijte technickou podporu výrobce počítače.
Poté, když operační systém automaticky rozpozná audio zařízení, mělo by být zařízení nastaveno
Doporučené minimální systémové požadavky
jako standardní přehrávací zařízení operačního systému. V opačném případě jej budete muset nastavit manuálně (viz dokumentaci k operačnímu systému).
Může se stát, že USB rozhraní audio softwaru bude nutné nastavit jako audio výstup (viz dokumentaci k zvukovému softwaru).
Začněte s přehráváním přes zvukový software. Audio stream z počítače můžete upravit pomocí mixpultu jako každý jiný zdroj zvuku.
Systémové požadavky pro přehrávání přes USB najdete níže v části „Technická data“.
Bezpečnostní předpisy, údržba a čiště
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do mixážního pultu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.
K čištění používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro mixážního pultu.
Řešení problémů
Tento výrobek splňuje nejnáročnější podmínky, které jsou kladeny na současné elektronické produkty, ale i přesto může dojít k potížím. V této části návodu naleznete možná řešení různých potíží, které by se mohly během používání přístroje objevit:
Za každých okolností dodržujte bezpečnostní pokyny!
Po stisknutí tlačítka POWER (16) zařízení nefunguje:
Napájecí adaptér nebyl správně zapojený do zdířky napájení na mixážním pultu, nebo do zásuvky elektrického proudu > připojte správně napájecí adaptér.
ťová zásuvka je bez proudu > zkontrolujte ji.
Mixážní pult je zapnutý, ale není slyšet zvuk.
Není vstupní signál > zkontrolujte zdroj signálu.
Je zvolen špatný vstup > Přepínačem volby vstupu (1) zvolte správný vstup.
Je špatně nastavena vstupní úroveň > Podle výše uvedeného postupu nastavte úroveň
ovladačem GAIN (3).
Ovladač MASTER (9) je v poloze „0“ > Nastavte správně ovladač MASTER (9).
Prolínače kanálů (12) jsou nastaveny na minimum > Nastavte správně prolínače kanálů (12).
Není slyšet žádný signál, i když jej indikátor úrovně (2) signalizuje.
Zdrojové zařízení (zesilovač) není zapnuto, nebo je špatně nastaveno > Zkontrolujte zdrojové zařízení, zvolte správný vstup na zesilovači a zvyšte hlasitost.
Výstup mixážního pultu není správně, nebo vůbec připojen > připojte výstup podle výše uvedeného postupu.
Je slyšet bzučení
Zemnící kabely gramofonu nejsou připojeny na zemnící přípojku GND (18) > připojte zemnící kabely gramofonu k svorkovému konektoru GND (18).
Mezi připojenými přístroji dochází k výbojové smyčce > použijte speciálně izolované zemnící kabely.
Nefunguje jeden kanál
Odpojil se připojovací kabel > zkontrolujte propojení mezi přístroji.
Není správně nastavený ovladač vyvážení zvuku na zesilovači > Upravte hlasitost podle výše
uvedeného postupu.
Zvuk je zkreslený
Je nesprávně nastaven ovladač hlasitosti, nebo je připojený zesilovač přemodulovaný > nastavte hlasitost podle výše popsaného postupu.
Připojené zařízení neodpovídá požadované specifikaci pro cinchové připojení, nebo nemá potřebné konektory > použijte zařízení s vhodným připojením.
Není správně nastaven ovladač GAIN (3) nebo je mixážní pult přemodulován > nastavte hlasitost, jak je popsáno výše.
Jiné, než výše popsané opravy by měl řešit pouze autorizovaný servis.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
Provozní napětí: 230 V~, 50 Hz (jednotka napájecího adaptéru)
12 V/AC (mixážní pult) Spotřeba energie: 15 W max. Vstupní citlivost: LINE 100 mV / 47 k
PHONO 2 mV / 47 k (RIAA)
MIC 1,5 mV / 2 k Výstupní napětí: MAIN 775 mV / 400
REC 25 mV / 5 k Frekvenční odezva: 20 – 20.000 Hz Celkové harmonické zkreslení: < 0,02 % Poměr signál – šum: 87 dB (A) Rozměry: 254 x 81 x 265 mm Hmotnost: 2,6 kg
USB rozhraní: USB 1.1 nebo vyšší Procesor: 1 GHz RAM: 512 MB Operační systém: Windows 98SE / ME / 2000 / XP / Vista / 7
Mac OS X
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/1/2015
Loading...
