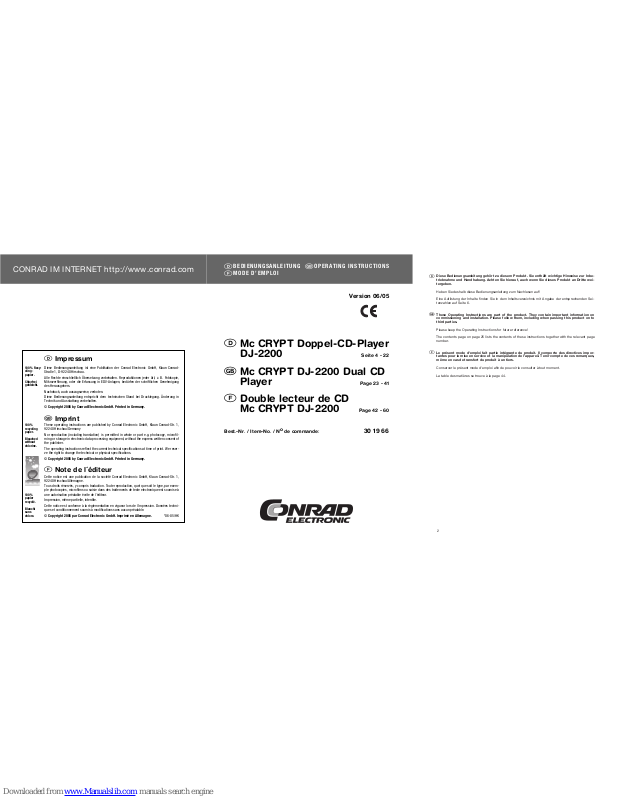

MC Crypt DJ-2200 Instructions Manual

Page 1



Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 6.



These Operating Instructions are part of the product. They contain important information on commissioning and installation. Please follow them, including when passing this product on to third parties.

Please keep the Operating Instructions for future reference!

The contents page on page 25 lists the contents of these instructions together with the relevant page number.



Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l’appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.

Conserver le présent mode d'emploi afin de pouvoir le consulter à tout moment.

La table des matières se trouve à la page 44.

Version 06/05



Mc CRYPT Doppel-CD-Player DJ-2200

Seite 4 - 22



Mc CRYPT DJ-2200 Dual CD Player

Page 23 - 41



Double lecteur de CD Mc CRYPT DJ-2200

Page 42 - 60

Best.-Nr. / Item-No. / Node commande:

30 19 66



BEDIENUNGSANLEITUNGOPERATING INSTRUCTIONS



MODE D’EMPLOI



Impressum

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH, Klaus-ConradStraße 1, D-92240 Hirschau.

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in

 Imprint

These operating instructions are published by Conrad Electronic GmbH, Klaus-Conrad-Str. 1, 92240 Hirschau/Germany

No reproduction (including translation) is permitted in whole or part e.g. photocopy, microfilming or storage in electronic data processing equipment, without the express written consent of the publisher.

The operating instructions reflect the current technical specifications at time of print. We reserve the right to change the technical or physical specifications.

 Note de l´éditeur

Cette notice est une publication de la société Conrad Electronic GmbH, Klaus-Conrad-Str. 1, 92240 Hirschau/Allemagne.

Tous droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l`éditeur.

Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors de l´impression. Données techni-

100% Recyclingpapier.

Chlorfrei gebleicht.

CONRAD IM INTERNET http://www.conrad.com

100% recycling paper.

Bleached without chlorine.

100% papier recyclé.

Blanchi sans chlore.

Page 2

1920

23 24 25 22 21

Steuereinheit

Laufwerkseinheit

Steuereinheit Control unit Unité de commande

Laufwerkeinheit Drive unit Unité lecteur

 1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf des "Mc CRYPT Doppel-CD-Player DJ-2200". Mit diesem Gerät haben Sie ein Produkt erworben, welches nach dem heutigen Stand der Technik gebaut wurde.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen müssen Sie als Anwender diese Bedienungsanleitung beachten!

Bei Fragen wenden Sie sich an unsere Technische Beratung Deutschland: Tel.-Nr.: 0180/5 31 21 11

Fax-Nr.: 09604/40 88 48 e-mail: tkb@conrad.de Mo. - Fr. 8.00 bis 18.00 Uhr

Österreich: Tel.-Nr.: 0 72 42/20 30 60

Fax-Nr.: 0 72 42/20 30 66 e-mail: support@conrad.at Mo. - Do. 8.00 bis 17.00 Uhr, Fr. 8.00 bis 14.00 Uhr

Schweiz: Tel.-Nr.: 0848/80 12 88

Fax-Nr.: 0848/80 12 89 e-mail: support@conrad.ch Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

Page 3



Les « réparations » autres que celles qui ont été précédemment décrites doivent être exécutées uniquement par un technicien qualifié et agréé.

14. Conseils pour la manipulation des CD :

• Ne saisissez les CD que par les bords. Vous évitez ainsi de laisser des empreintes de doigts ou des impuretés sur la surface du CD.

• Ne saisissez vos CD qu'avec des mains propres.

• S'il devait cependant arriver qu'un CD soit sali, essuyez-le à l'aide d'un chiffon doux non pelucheux du centre vers l'extérieur. Evitez absolument tout mouvement circulaire en nettoyant le CD. N'utilisez pas de dissolvant.

• En cas d'encrassement plus important, il est possible d'utiliser un kit de nettoyage de CD disponible dans le commerce (n'utilisez pas ceux destinés aux disques vinyle) en suivant le mode d'emploi.

• N'inscrivez rien sur vos CD, cela pourrait provoquer des erreurs de lecture. Ne posez pas d'autocollant ou autre adhésif sur le CD. Les autocollants risqueraient de s'introduire dans le lecteur de CD et de l'endommager.

• Après utilisation, conservez vos CD dans les pochettes fournies.

• Evitez de stocker les CD à un endroit exposé directement au soleil, à la poussière et à l'humidité.

15. Elimination

Il convient de procéder à l'élimination du produit au terme de sa durée de vie conformément aux

prescriptions légales en vigueur.

16. Caractéristiques techniques

Tension de service : 230 V~/50 Hz Consommation : 14 W

Supports lus : CD audio standard 8 cm et 12 cm, CD-R Tension de sortie : 2 V RMS +/- 0,5 dB Séparation des canaux : 89 dB Réglage de la vitesse Pitch : +/-4%, +/-8%, +/-16% Réglage de la vitesse Pitch-Bend : +/-16% Réponse fréquentielle : 20 à 20 000 Hz, +/- 4 dB

Rapport signal/bruit : 92 dB Facteur de distorsions harmoniques : 0,01%

Sortie audio analogique : Prises femelles cinch stéréo asymétriques. Sortie audio numérique : Prises femelles cinch asymétriques Masse unité lecteur : 4,8 kg env. Masse unité de commande : 1,4 kg env. Dimensions unité lecteur (l x H x P) : 482 x 88,8 x 251 mm Dimensions unité de commande (l x H x P) : 482 x 88,8 x 60 mm

Conditions ambiantes :

Plage de températures de stockage : -20 °C à 60 °C Plage de températures de service : +5 °C à +35 °C Gamme d'humidité relative de l'air : 25 % à 85 % d'humidité relative de l'air (sans condensation)

2. Bestimmungsgemäße Verwendung

Bei dem "Mc CRYPT DJ-2200" handelt es sich um einen semiprofessionellen CD-Spieler. Er dient zum Abspielen von Standard-Audio-CDs. Der Einsatzbereich des Gerätes ist der Heimbereich und der semiprofessionelle Bereich. Das niederpegelige Audioausgangssignal muss zur Verstärkung an einen externen Verstärker (evtl. unter Verwendung eines Mischpultes bzw. Vorverstärkers) weitergeleitet werden. Das Gerät ist nicht für den direkten Anschluss an Lautsprecher geeignet.

Der CD-Spieler besteht aus einer Bedieneinheit und einem Doppellaufwerk. Beide Einheiten dürfen nur in Verbindung miteinander betrieben werden.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden!



Die Sicherheitshinweise sind unbedingt zu befolgen!

3. Ausstattungsmerkmale

• Doppel-CD-Laufwerk

• Abgesetztes Bedienteil

• 8 fach Oversampling 1 Bit D/A Wandler

• Jog-Shuttle-Rad

• Getrennte Titelsprung- und Suchlauftasten

• AUTOCUE-Funktion

• Einbau in ein 19 Zoll Rack möglich

• Pitch-Geschwindigkeitsregelung +/- 4%, +/- 8%, +/- 16%

• LOOP-Funktion (Wiedergabeschleife)

• RELAY-Funktion (automatische Umschaltung zwischen den beiden CD-Laufwerken)

• Framegenaue Suche (Frame = kleinst mögliche Abtasteinheit des CD-Spielers)

• Analoger und digitaler Audioausgang

• Faderstartfunktion

4. Lieferumfang

• Steuereinheit

• Laufwerkseinheit

• 2 x Stereo-Cinchkabel

• 1x Systemverbindungskabel

• 2 x Faderstart-Leitungen (Klinkenkabel)

• Netzkabel

• Bedienungsanleitung

Page 4

5. Inhaltsverzeichnis

1. Einführung ................................................................................................................................................4

2. Bestimmungsgemäße Verwendung ..........................................................................................................5

3. Ausstattungsmerkmale ..............................................................................................................................5

4. Lieferumfang..............................................................................................................................................5

5. Inhaltsverzeichnis ......................................................................................................................................6

6. Zeichenerklärung ......................................................................................................................................6

7. Sicherheits- und Gefahrenhinweise ..........................................................................................................7

8. Anschluss- und Bedienelemente ..............................................................................................................9

9. Aufstellen / Rackmontage des Gerätes ..................................................................................................13

10. Anschluss ................................................................................................................................................14

a) Steuer- und Laufwerkseinheit verbinden ............................................................................................15

b) Anschluss der Audio-Cinchausgänge ................................................................................................15

c) Anschluss der digitalen Audioausgänge..............................................................................................15

d) Anschluss der CONTROL-START-Buchsen (Faderstart) ....................................................................15

e) Anschluss der Spannungsversorgung ................................................................................................15

11. Inbetriebnahme........................................................................................................................................16

a) Einschalten ..........................................................................................................................................16

b) CD einlegen ........................................................................................................................................16

c) Wiedergabe..........................................................................................................................................17

d) Titelauswahl ........................................................................................................................................17

e) Passage in einem Titel wählen ............................................................................................................17

f) SEARCH-Suchlauf................................................................................................................................18

g) CUEING ..............................................................................................................................................18

h) Synchronisation der CD-Geschwindigkeit ..........................................................................................19

i) Wiedergabeschleife (LOOP-Funktion) ..................................................................................................19

j) RELAY-Betrieb......................................................................................................................................19

k) Faderstart-Funktion ............................................................................................................................20

l) Ausschalten ..........................................................................................................................................20

12. Wartung und Pflege ................................................................................................................................20

13. Behebung von Störungen........................................................................................................................21

14. Tipps zur Handhabung von CDs ............................................................................................................22

15. Entsorgung ..............................................................................................................................................22

16. Technische Daten....................................................................................................................................22

6. Zeichenerklärung



Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag



Das Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

☞

Das Handsymbol weist auf wichtige Tipps und ergänzende Bemerkungen zur Benutzung hin.

Un fonctionnement sans risque n'est plus assuré :

• lorsque l'appareil est visiblement endommagé,

• lorsque l'appareil ne fonctionne plus ou ne fonctionne plus correctement,

• lorsque l'appareil a été stocké pendant une période prolongée dans des conditions déplorables,

• lorsque l'appareil a subi de sévères contraintes durant le transport ou

• lorsqu'il a été en contact avec des liquides, par ex. la pluie.

13. Dépannage

Avec le « double lecteur de CD Mc CRYPT DJ-2200 », vous avez acquis un produit à la pointe du développement technique et bénéficiant d'une grande sécurité de fonctionnement. Il est toutefois possible que des problèmes ou des pannes surviennent. Vous trouverez ci-après plusieurs procédures vous permettant de vous dépanner le cas échéant :



Observez impérativement les consignes de sécurité !

Problème Cause Solution

Pas d'affichage après Le cordon secteur n'est pas Assurez-vous que le cordon avoir activé correctement enfiché. dans la prise ou secteur est bien enfiché. l'interrupteur Marche/Arrêt. dans la prise femelle de l'appareil. Le CD n'est pas lu. Le CD n'est pas mis correctement. Insérez le CD avec le côté imprimé

vers le haut.

Le CD est sale.

Nettoyez le CD avec un chiffon doux.

Le CD inséré n'est pas un CD audio. Insérez un CD audio. Lors de la lecture des CD, Le CD est sale. Nettoyez le CD. il y a des ratés. Le CD est rayé.

Le CD a un défaut de pressage. Changez le CD.

L'appareil est constamment soumis Placez le double lecteur de CD sur

à des vibrations pendant la lecture. un support stable approprié. L'afficheur LCD ne Le câble de connexion système n'a pas

Etablissez une connexion système

fonctionne pas. été enfiché

ou n'a pas été enfiché correcte.

correctement. Le curseur de réglage La touche PITCH n'a pas été actionnée. Activez la fonction PITCH. PITCH ne fonctionne pas. Absence de son. Un appareil dans la chaîne de lecture Allumez l'appareil.

n'est pas allumé.

La mausaise entrée a été sélectionnée sur Sélectionnez l'entrée correcte.

l'amplificateur/la table de mixage.

Les boutons de réglage du volume Augmentez le volume.

de l'amplificateur/de la table de mixage

sont en position « MINIMUM ». Un canal ne fonctionne pas. Un câble cinch de la sortie audio

Branchez correctement le câble cinch. du lecteur de CD ou de l'entrée de l'amplificateur/de la table de mixages'est débranché. Le bouton de réglage de la balance Réglez correctement le bouton n'a pas été réglé correctement. de réglage balance. Le câble de raccordement cinch Remplacez le câble cinch. est défectueux.

La fonction Faderstart Les prises CONTROL-UNIT n'ont pas

Branchez les prises CONTROL-

UNIT

e fonctionne pas. été raccordées à la table de mixage. correctement.

Branchement audio manquant entre Branchez la sortie audio du lecteur la table de mixage et le lecteur de CD. de CD correctement avec la table

de mixage.

Page 5

k) Fonction Faderstart

L'appareil vous offre la possibilité de démarrer le lecteur de CD respectif à partir de la table de mixage.

Condition pour le mode Faderstart :



La fonction Faderstart n'est disponible que si une table de mixage compatible est raccordée. Le raccordement d'une table de mixage inadaptée peut endommager le double lecteur de CD ou la table de mixage.

1. La prise CONTROL-START du lecteur de CD doit être raccordée, via le câble à connecteurs jack de 3,5

mm fourni, à une sortie de commande correspondante de la table de mixage.

2. Les sorties audio du lecteur de CD doivent être raccordées à une entrée audio correspondante de la table de mixage.

Procédure à suivre :

Mettez un CD dans le lecteur de CD et sélectionnez la plage souhaitée. Dès que sur la table de mixage, la touche ou le curseur de réglage correspondant (le plus souvent le CROSSFADER) est actionné, la lecture commence sur le lecteur de CD. Lorsque le bouton de la table de mixage est remis dans sa position initiale, le lecteur de CD se met à son point CUE sur Pause.

☞

La fonction Faderstart est une fonction de démarrage du point CUE. Cela signifie que le lecteur de CD démarre la lecture à partir du point CUE dès que la commande de démarrage arrive de la table de mixage. Par la commande d'arrêt de la table de mixage, le lecteur de CD saute de nouveau au point CUE et se met en mode Pause.

Description du fonctionnement :

La commande de la table de mixage est transmise au lecteur de CD par le câble pilote à connecteurs jack mono de 3,5 mm. Lors de la commande de démarrage, le raccordement positif (pointe) du connecteur jack est relié à la masse audio. Lors de la commande d'arrêt, le raccordement négatif (tige) du connecteur jack est relié à la masse audio.

l) Arrêt

Enlevez les CD des tiroirs avant d'éteindre l'appareil. Fermez les deux tiroirs de CD. Eteignez l'amplificateur et la table de mixage éventuellement raccordée. Eteignez ensuite le double lecteur de CD avec l'interrupteur marche/arrêt. Si un tiroir de CD n'est pas bien fermé, rallumez le double lecteur de CD et fermez le tiroir de CD avec la touche OPEN/CLOSE.



N'essayez jamais de fermer manuellement un tiroir de CD ouvert, lorsque l'appareil est éteint, cela endommagerait le lecteur de CD.

12. Entretien et nettoyage

Avant de procéder au nettoyage ou à l'entretien de l'appareil, il est impératif de respecter les consignes de sécurité suivantes :



Débranchez la fiche de la prise de courant. Toute réparation ou ouverture de l'appareil doivent uniquement être effectuées par un technicien spécialisé connaissant parfaitement les risques potentiels encourus et les prescriptions spécifiques en vigueur.

Débranchez tous les appareils connectés du réseau électrique avant de procéder aux opérations d'entretien ou de remise en état (retirez la fiche secteur de la prise de courant). L'appareil ne nécessite aucun entretien, ne l'ouvrez donc en aucun cas. L'ouverture de l'appareil a pour effet d'annuler la garantie.

L'extérieur de l'appareil doit être uniquement nettoyé avec un chiffon sec et doux ou un pinceau. N'utilisez en aucun cas des nettoyants agressifs ou des solutions chimiques car ces produits pourraient attaquer le boîtier ou nuire au bon fonctionnement de l'appareil.

Contrôlez régulièrement la sécurité technique de l'appareil, en vous assurant par ex. de l'absence d'endommagement au niveau du boîtier, du cordon secteur, etc. Lorsqu'un fonctionnement sans risque de l'appareil n'est plus assuré, mettez celui-ci hors service et assurez-vous qu'il ne pourra pas être remis involontairement sous tension.

7. Sicherheits- und Gefahrenhinweise



Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-



achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Das Gerät ist nur für den Betrieb in geschlossenen, trockenen Innenräumen zugelassen. Betreiben Sie das Gerät nicht in der Nähe von Wasser, wie z.B. im Badezimmer, in der Nähe von Schwimmbecken, usw.

Das Gerät darf beim Betrieb keinen extremen Temperaturen (<+5°C / >+35°C) ausgesetzt werden.

Das Gerät darf keinen starken Vibrationen oder starken mechanischen Beanspruchungen ausgesetzt werden.

Das Gerät darf keiner hohen Feuchtigkeit, wie z.B. Tropf- und Spritzwasser, ausgesetzt werden.

Stellen Sie keine mit Flüssigkeit befüllten Behälter, wie z.B. Gläser, Vasen usw. auf oder direkt neben das Gerät. Diese könnten umfallen und somit Wasser in das Gerät eindringen. Gießen Sie nie Flüssigkeiten über dem Gerät aus. Legen Sie keine kleinen Gegenstände, z.B. Geldstücke, Büroklammern etc. auf das Gerät, diese könnten in das Geräteinnere fallen. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlages. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, ziehen Sie sofort den Netzstecker aus der Steckdose und wenden Sie sich an eine Fachkraft.

Das Gerät ist in Schutzklasse II aufgebaut.

Als Stromquelle für das Gerät darf nur eine 230V~/50Hz Netzsteckdose verwendet werden. Versuchen Sie nie, das Gerät an einer anderen Spannung zu betreiben.

Ziehen Sie den Netzstecker immer nur an der vorgesehenen Grifffläche aus der Steckdose, ziehen Sie nicht an der Leitung.

Der Netzstecker darf nie mit feuchten oder nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie den Netzstecker immer aus der Netzsteckdose:

- bevor Sie das Gerät reinigen

- bei Gewitter

- wenn Sie das Gerät für längere Zeit (>1 Woche) nicht benutzen

Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten. Kinder können die Gefahren, die beim falschen Umgang mit elektrischen Geräten entstehen nicht erkennen. Kinder könnten versuchen Gegenstände ins Gerät zu stecken. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.

Page 6

Betreiben Sie das Gerät nicht unbeaufsichtigt.

• Stellen Sie das Gerät niemals auf einen instabilen oder bewegten Untergrund. Durch ein Herabfallen könn-

ten Personen verletzt oder das Gerät beschädigt werden.

• Bei der Verwendung eines Racks ist darauf zu achten, dass dieses sicher steht und sicher tranportiert

wird. Das Aufstellen auf unebenen, schiefen Untergründen oder wenn das Rack während des Transports abrupt gestoppt wird, kann dazu führen, dass das Rack umkippt oder Geräte vom/aus dem Rack fallen und Personen verletzt werden.



Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. Es können auch Anschlussstellen spannungsführend sein. Vor einem Abgleich, einer Wartung, einer Instandsetzung oder einem Austausch von Teilen oder Baugruppen muss das Gerät allpolig von allen Spannungsquellen getrennt sein, wenn ein Öffnen des Gerätes erforderlich ist. Wenn eine Wartung oder Reparatur am geöffneten Gerät unter Spannung unvermeidlich ist, darf das nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren bzw. den einschlägigen Vorschriften dafür vertraut ist.

• Dieses Produkt ist mit einem Laser der Klasse 1 ausgerüstet. Öffnen Sie das Gerät niemals, Einstell- oder

Wartungsarbeiten dürfen nur vom ausgebildeten Fachmann, der mit den jeweiligen Gefahren vertraut ist, durchgeführt werden. Eine unsachgemäß ausgeführte Einstellarbeit kann eine gefährliche Laserstrahlung zur Folge haben.



Auf der Rückseite des Gerätes und im CD-Fach befindet sich ein Laserwarnschild. Entfernen Sie die Warnschilder nicht vom Gerät. Öffnen Sie das Gerät nicht, versuchen Sie nicht, sich Zugang zum Geräteinneren zu verschaffen. Blicken Sie nie in den Laserstrahl. Laserstrahlung kann zu Augenverletzungen führen.

• Stecken Sie das Gerät nie gleich dann ein, wenn es von einem kalten Raum in einen warmen Raum

gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören oder zu einem elektrischen Schlag führen. Lassen Sie das Gerät ausgesteckt auf Zimmertemperatur kommen. Warten Sie, bis das Kondenswasser verdunstet ist, dies kann einige Stunden dauern.

• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen, auf dem Gerät oder in dessen Nähe ab.

• Stellen Sie das Gerät nicht auf weiche Untergründe, wie z.B. einen Teppich oder auf ein Bett etc. Decken

Sie die Lüftungsöffnungen des Gerätes nicht ab. Die Luftzirkulation darf nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Gerätes und kann zur Überhitzung führen.

• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.

• Alle Personen, die dieses Produkt bedienen, installieren, aufstellen, in Betrieb nehmen oder warten, müs-

sen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.



Ein schadhaftes Netzkabel darf nur vom Fachmann ersetzt werden. Gefahr durch Stromschlag!

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses kann für Kinder zu einem gefährlichen

Spielzeug werden.

• Es besteht die Möglichkeit, dass der CD-Spieler Radios oder Fernsehgeräte stört. Halten Sie deshalb aus-

reichend Abstand zu solchen Geräten.

• In gewerblich genutzten Einrichtungen sind die Unfallvorschriften und die Vorschriften der Berufgenos-

senschaft zu beachten.

Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung. Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise oder die Sicherheit des Produktes haben.

h) Synchronisation de la vitesse du CD

Afin d'obtenir une transition « propre » lors du mixage ou de la superposition de deux sources de signaux, il est souvent nécessaire d'ajuster le rythme des basses (Beat) des deux morceaux de musique.

Cela peut se faire de deux manières :

1. Avec le curseur de réglage PITCH, il est possible de modifier statiquement (de manière durable) la

vitesse de lecture. Cette fonction est utilisée lorsque deux plages se différencient complètement dans la vitesse de Beat.

2. Avec les touches PITCH-Bend, il est possible de modifier temporairement (à court terme) la vitesse de

lecture. Cette fonction est utilisée lorsque deux plages présentent le même Beat et qu'il ne faut synchroniser que le point d'application.

Curseur de réglage PITCH :

1. Activez la fonction en appuyant sur la touche PITCH.

Sélectionnez à l'aide de la touche % PITCH le changement maximal de Pitch souhaité en pourcentage 4 %, 8 % ou 16 %.

Modifiez la vitesse de lecture en poussant le curseur de réglage PITCH vers le haut ou vers le bas. L'afficheur à cristaux liquides indique la divergence de vitesse, après réglage, par rapport à l'original. Lorsque le curseur de réglage est au milieu, la lecture se fait à la vitesse originale.

Touches PITCH BEND :

1. Maintenez pendant la lecture la touche PITCH-BEND correspondante enfoncée pour modifier la vites-

se jusqu'à 16 %. Touche Pitch Bend (-) = diminuer la vitesse Touche Pitch Bend (+) = augmenter la vitesse

2. La vitesse de lecture diverge de façon plus ou moins forte, selon que la touche PITCH est enfoncée plus

ou moins longtemps.

3. Après avoir relâché la touche, la lecture reprend la vitesse définie par le curseur de réglage PITCH.

i) Boucle de lecture (fonction LOOP)

Cette fonction permet de fixer une boucle de lecture. Le point de démarrage et le point final de la boucle peuvent aussi bien être sélectionnés pendant la lecture qu'en mode Pause.

1. Appuyez sur la touche LOOP lorsque le point de démarrage souhaité est atteint. Le point de démarrage

de la boucle de lecture est défini.

2. Appuyez sur la touche LOOP lorsque le point final souhaité est atteint. Les DEL jaunes à côté de la touche LOOP OUT clignotent. La boucle définie est à présent lue. La lecture se fait jusqu'à ce que la fonction LOOP soit annulée en appuyant sur la touche LOOP. Les DEL jaunes à côté de la touche LOOP OUT s'allument.

3. Si la boucle de lecture s'est arrêtée, appuyez sur la touche RELOOP pour la relancer. Pour arrêter la boucle de lecture, appuyez sur la touche LOOP-OUT.

☞

La boucle de lecture en cours est effacée dès qu'une nouvelle boucle est programmée.

j) Mode RELAY

Cette fonction vous permet d'obtenir la lecture des plages des deux lecteurs de CD en alternance. Cela signifie que la lecture d'une plage sur l'un des lecteurs de CD démarre dès que la lecture sur l'autre lecteur est terminée.

1. Insérez un CD dans chaque tiroir de CD.

2. Appuyez sur la touche RELAY. La DEL rouge située au-dessus de la touche s'allume. Si vous appuyez sur la touche RELAY, vous activez automatiquement la lecture d'une plage (SINGLE) sur les deux lecteurs de CD.

3. Démarrez la lecture du lecteur de CD 1. Lorsque le lecteur de CD 1 a atteint la fin de la plage, il se met en mode Pause, et sur le lecteur de CD 2, la lecture démarre automatiquement. Lorsque la fin de la plage (sur le lecteur de CD 2) est atteinte, le lecteur de CD 1 démarre automatiquement la lecture de la plage suivante, etc.

4. Appuyez une nouvelle fois sur la touche RELAY pour arrêter la fonction RELAY.

Page 7

En mode lecture, vous pouvez modifier la vitesse de lecture à l'aide de la molette JOG (1a). Le changement de la vitesse de lecture dépend de la vitesse à laquelle la molette a été tournée.

☞

A l'aide de la molette SHUTTLE- ou JOG, vous pouvez travailler dans le mode pause ou dans le mode lecture. En mode pause, le lecteur de CD commute en mode « stutter » (bégaiement) dès qu'une des molettes est activée.

f) Recherche automatique SEARCH

Ce type de recherche est utilisé pour trouver rapidement un endroit dans une plage. Appuyez sur la touche de recherche Search  ou . L'appareil commence la recherche en marche arrière ou avant. Pendant la

recherche, il est possible d'entendre la lecture.

☞

Si l'une des touches de recherche Search est maintenue enfoncée pendant quelques instants, l'appareil augmente automatiquement sa vitesse de recherche.

Avec cette fonction, il est possible de travailler sur plusieurs plages. Il est possible d'appuyer sur cette touche pendant la lecture ou en mode Pause. En mode Pause, après avoir appuyé sur une touche de recherche, l'appareil passe au « mode stutter ».

g) CUEING

Avec la fonction CUE, vous pouvez définir un point de démarrage pour la lecture. L'avantage de cette fonction est par ex. que les blancs du début de la plage ne seront pas lus et qu'il n'y aura pas de pause après le commencement de la lecture. La DEL rouge à côté de la touche CUE clignote toujours, si un nouveau point CUE est défini. La DEL CUE est allumée en permanence, dès que l'appareil se trouve en mode CUE.

Auto-CUE : L'appareil fixe automatiquement le point CUE après la mise en marche ou l'actionnement de la touche de saut de plage  ou  à l'endroit où la musique démarre.

Fonction Back-CUE :

Appuyez sur la touche CUE pendant la lecture, le lecteur de CD saute au début de la plage ou au point CUE enregistré et se met en mode Pause.

Enregistrer manuellement le point CUE :

1ère possibilité : Le lecteur de CD est en mode de lecture.

1. Lorsque le morceau de musique souhaité est obtenu, appuyez sur la touche LECTURE/PAUSE, le lec-

teur de CD passe en mode Pause.

2. Redémarrez la lecture en appuyant sur la touche LECTURE/PAUSE. La DEL rouge à côté de la touche CUE clignote brièvement. Le point CUE a été fixé à l'endroit où la lecture a redémarré.

3. Si vous appuyez sur la touche CUE, le lecteur de CD saute au point CUE et se met en mode Pause. La DEL rouge à côté de la touche CUE s'allume.

2ème possibilité : Le lecteur de CD se trouve en mode Pause.

Recherchez le point de démarrage souhaité à l'aide de la touche de recherche  ou de la molet- te JOG.

2. Démarrez la lecture en appuyant sur la touche LECTURE/PAUSE. La DEL rouge à côté de la touche CUE clignote brièvement. Le point CUE a été fixé à l'endroit où la lecture a démarré.

3. Si vous appuyez à présent sur la touche CUE, le lecteur de CD saute au point CUE et se met en mode Pause. La DEL rouge à côté de la touche CUE s'allume.

Vérifier le point CUE :

Appuyez et maintenez la touche CUE en mode CUE (DEL rouge à côté de la touche CUE s'allume). La lecture se fait tant que vous maintenez la touche CUE enfoncée. Si vous relâchez la touche, le lecteur de CD saute de nouveau au point CUE et se met en mode Pause.

Effacer le point CUE :

Le point CUE est effacé automatiquement dès qu'un nouveau point CUE est défini.

8. Anschluss- und Bedienelemente

Die Tasten und Bedienfunktionen für den CD-Spieler 1 (DISC 1) und den CD-Spieler 2 (DISC 2) sind in der Funktion identisch. Um die Anleitung übersichtlich gestalten zu können, wird nachfolgend nur jeweils eine der doppelt vorhanden Tasten bzw. Funktionen erklärt.

Steuereinheit CD-Spieler 1 (DISC 1)

Die linke Seite der Steuereinheit dient zur Kontrolle und Steuerung des linken CD-Spielers 1.

Steuereinheit CD-Spieler 2 (DISC 2)

Die rechte Seite der Steuereinheit dient zur Kontrolle und Steuerung des rechten CD-Spielers 2.

☞

Die Abbildungen finden Sie auf der Ausklappseite

Steuereinheit:

(1) SHUTTLE - Rad

Funktion während der Wiedergabe: Mit dem Shuttle-Rad können Sie einen schnellen Vor- bzw. Rücklauf durchführen. Drehen des Rades nach rechts (FWD+) löst den schnellen Vorlauf aus. Drehen nach links (REV-) löst den schnellen Rücklauf aus. Die Geschwindigkeit des Suchlaufs ist davon abhängig, wie weit das Shuttle-Rad nach links bzw. rechts gedreht wird.

Funktion während des Pausemodus: Wird das Shuttle-Rad im Pausemodus benutzt, geht das Gerät in den "Stotterbetrieb" (ständiges Wiederholen eines kleinen Abschnittes der CD). Das Auffinden eines bestimmten Wiedergabepunktes wird somit erleichtert.

(1a) JOG - Rad

Funktion während der Wiedergabe: Mit dem JOG-Rad können Sie die Wiedergabegeschwindigkeit um +/-16% temporär erhöhen (Drehen im Uhrzeigersinn) bzw. verringern (Drehen entgegen dem Uhrzeigersinn). Sobald das Rad nicht mehr bewegt wird, kehrt die Wiedergabe zur ursprünglichen Geschwindigkeit zurück.

Funktion während des Pausemodus: Wird das JOG-Rad im Pausemodus benutzt, geht das Gerät in den "Stotterbetrieb" (ständiges Wiederholen eines kleinen Abschnittes der CD). Mit dem JOG-Rad können Sie innerhalb eines CD-Titels in kleinen Schritten vorwärts und rückwärts suchen. Das Auffinden eines bestimmten Wiedergabepunktes (z.B. des CUE Punktes) wird somit erleichtert. Die Suchgeschwindigkeit ist davon abhängig, wie schnell das Rad nach links bzw. rechts gedreht wird.

(2) LC - Display

Das LC-Display (Flüssigkristallanzeige) zeigt die wichtigsten Einstellungen und CD-Spieldaten an.

(3) PITCH - Schieberegler

Mit dem Schieberegler kann die Wiedergabegeschwindigkeit verändert werden. Schieben Sie den Regler nach unten (Position +) und die Abspielgeschwindigkeit des Titels wird erhöht. Wird der Regler nach oben geschoben (Position -), verringert sich die Geschwindigkeit. In der Mittenposition ist eine leichte Rastung des Schiebereglers spürbar. In dieser Position läuft die Wiedergabegeschwindigkeit und die Tonhöhe im Original ab.

Die Einstellung kann mit oder ohne CD durchgeführt werden. Die Pitch-Einstellung bleibt auch bei einem CD-Wechsel erhalten.

☞

Der Schieberegler zeigt nur dann eine Wirkung, wenn die Funktion mit der PITCH-Taste eingeschaltet wurde. Die maximal erzielbare prozentuale Änderung der Wiedergabegeschwindigkeit wird durch die Einstellung über die PITCH-% -Taste vorgegeben.

Page 8

(4) LOOP - IN - Taste

Drücken der Taste setzt den Anfangspunkt der Wiedergabeschleife. Eine detaillierte Beschreibung der "LOOP" Funktion finden Sie unter dem Punkt "Wiedergabeschleife ("LOOP-Funktion").

(5) OPEN/CLOSE – Taste

Mit dieser Taste lässt sich das jeweilige CD-Fach öffnen bzw. schließen.

☞

Befindet sich der CD-Spieler im Wiedergabemodus, kann das CD-Fach nicht geöffnet werden.

(6) +10 – Taste

Ein Drücken dieser Taste erlaubt es Ihnen, in der CD um jeweils 10 Titel weiter zu springen. Beispiel: Das Gerät befindet sich bei Titel 4, durch Drücken der +10 – Taste springt der Wiedergabepunkt zum Titel 14. Durch erneutes Drücken der +10 – Taste springt die Wiedergabe zum Titel 24. Sind nicht mehr genügend verbleibende Titel auf der CD, springt das Gerät zurück zu Titel 4.

(7) SGL/CTN - Taste

Diese Taste schaltet den CD-Spieler zwischen der Einzeltitelwiedergabe (SINGLE) und der kontinuierlichen Titelwiedergabe (CONTINOUS) um. Bei aktiver Einzeltitelwiedergabe leuchtet im LC-Display die Anzeige "SINGLE".

CONTINOUS-Wiedergabe: Es werden nacheinander alle Titel der CD wiedergegeben.

SINGLE-Wiedergabe: Das Gerät spielt einen Titel ab und geht automatisch am Anfang des fol-

genden Titels in den Pausemodus.

☞

Nach dem Einschalten befindet sich das Gerät automatisch in der CONTINOUS-Wiedergabefunktion.

(8) PITCH - % - Taste

Mit dieser Taste wird die maximale prozentuale PITCH-Geschwindigkeitsänderung zwischen 4%, 8% oder 16% umgeschaltet. Die entsprechende LED 4, 8 bzw. 16 leuchtet.

(9) TIME - Taste

Ein kurzes Drücken der Taste schaltet zwischen den verschiedenen CD-Spielzeitanzeigen im LC-Display um.

Es stehen Ihnen folgende Anzeigen zur Auswahl:

• Titelrestspielzeit (Display zeigt REMAIN)

• Abgelaufene Titelspielzeit

• Gesamtrestspielzeit der CD (Display zeigt TOTAL REMAIN)

(10) Titelsprungtasten  

Mit den Titelsprungtasten kann ein beliebiger Titel auf der CD angewählt werden. Ein Halten der Taste bewirkt einen beschleunigten Titelsprung durch die CD.

 = Titelsprung rückwärts  = Titelsprung vorwärts

(11) LOOP - OUT - Taste

Ein Drücken der Taste setzt den Endpunkt der Wiedergabeschleife und startet gleichzeitig dabei die Wiedergabeschleife. Ein erneutes Betätigen der Taste beendet die Wiedergabeschleife.

☞

Eine detaillierte Beschreibung der "LOOP" Funktion finden Sie unter dem Punkt "Wiedergabeschleife ("LOOP-Funktion").

☞

Il n'est pas possible d'ouvrir le tiroir de CD tant que la lecture est en cours. C'est une protection contre une interruption involontaire de la lecture. Arrêtez la lecture avant d'appuyer sur la touche OPEN/CLOSE.

c) Lecture

Appuyez sur la touche LECTURE/PAUSE. La lecture démarre. L'affichage de la durée se met en marche, la DEL verte située à côté de la touche s'allume. Le point à partir duquel la lecture a démarré est enregistré automatiquement en tant que point CUE.

Vous pouvez interrompre la lecture de deux manières.

1.Appuyez sur la touche LECTURE/PAUSE. L'appareil se met en mode Pause à l'endroit où en était la lec-

ture ; la DEL verte à côté de la touche clignote.

2.Appuyez sur la touche CUE, le lecteur de CD retourne au point CUE et se met en mode Pause.

d) Sélection d'une plage

A l'aide de la touche respective de saut de plage  ou  vous pouvez sélectionner une plage du CD. Le lecteur de CD saute au début de la plage choisie.

☞

En maintenant enfoncée la touche de saut de plage, le lecteur de CD fait défiler les numéros des plages jusqu'à ce que vous relâchiez la touche.

Touche de saut de plage 

En appuyant sur la touche  vous sélectionnez la plage suivante. Si vous appuyez sur la touche pendant la dernière plage du CD, la lecture saute à la première plage du CD.

Touche de saut de page 

En appuyant une fois sur la touche , vous sélectionnez le début de la plage précédente. Si vous appuyez sur la touche pendant la lecture, celle-ci retourne au début de la plage lue.

Touche + 10

Appuyez sur cette touche pour sauter 10 plages.

☞

Les plages sélectionnées avec les touches de saut de plage sont appelées dans le mode dans lequel le lecteur de CD se trouvait, avant que la touche ait été actionnée.

Exemples :

• Si vous appuyez sur la touche de saut de plage en mode Pause, le lecteur de CD revient au début de la plage sélectionnée et reste sur pause.

• Si, pendant la lecture, vous appuyez sur la touche de saut de plage, le lecteur de CD se met au début de la plage sélectionnée et démarre la lecture.

• Si le mode de lecture Plage unique (SINGLE) est réglé, le lecteur de CD se met toujours en mode Pause lors de la sélection d'une plage.

☞

L'appareil se remet automatiquement après chaque sélection de plage au point CUE, au début de la plage. La DEL rouge située à côté de la touche CUE clignote brièvement.

e) Sélection d'un passage dans une plage

La molette Shuttle (1) sert à retrouver rapidement un certain passage dans une plage. La vitesse de défile- ment dépend de la position de cette molette, plus ou moins actionnée vers la droite ou vers la gauche. Apres avoir relâché la molette, celle-ci se remet automatiquement en position médiane. Pour effectuer une recherche en avant, tournez la molette Shuttle vers la droite. Pour effectuer une recherche en arrière, tournez la molette Shuttle vers la gauche.

La molette JOG (1a) sert à retrouver rapidement un certain passage dans une plage. Un réglage précis d'une utilisation de beat à l'aide de la molette est très facile pendant la fonction pause comme la plage est balayée en petits pas (Frames) et la recherche s'effectue en pas audibles. Pour effectuer une recherche en avant, tournez la molette JOG vers la droite. Pour effectuer une recherche en arrière, tournez la molette JOG vers la gauche.

Page 9

Avant de brancher l'appareil, vérifiez que les indications de tension figurant sur la plaque signalétique (au dos de l'appareil) correspondent à la tension secteur disponible. Une mauvaise tension d'alimentation peut entraîner des dommages graves.

Reliez la fiche de raccordement du cordon secteur fourni à la prise secteur « AC INPUT » (27) sur le double lecteur de CD. Enfichez la fiche secteur dans une prise électrique de 230 V~/50 Hz.

11. Mise en service



Mettez l'appareil en service uniquement lorsque vous vous êtes familiarisé aux fonctions et au présent mode d'emploi. Vérifiez de nouveau que tous les branchements sont corrects. Ne mettez pas l'appareil en service s'il est endommagé.

Il convient de ne pas écouter de la musique à un volume sonore exagéré, sous peine de s'exposer à des problèmes auditifs.

Allumez toujours l'amplificateur de l'installation en dernier et éteignez-le toujours en premier. Vous éviterez ainsi que des bruits parasites, tels que ceux qui peuvent se produire lorsque vous éteignez le lecteur de CD, endommagent l'amplificateur ou les haut-parleurs.

Veillez à ce que les appareils raccordés ne soient pas en surcharge. La lecture ne doit pas être non plus déformée. Si des signaux musicaux déformés sont perceptibles, en dépit d'un réglage correct du volume sonore sur l'amplificateur, éteignez immédiatement le double lecteur de CD et vérifiez les branchements. S'il n'y a pas d'erreur de branchement, adressez-vous à un technicien spécialisé.

Le lecteur de CD 1 et le lecteur de CD 2 disposent des mêmes caractéristiques d'équipement et peuvent être utilisés séparément l'un de l'autre.

a) Mise en marche

Réglez le volume de l'amplificateur connecté au minimum. Allumez le double lecteur de CD avec l'interrupteur marche/arrêt. Allumez ensuite la table de mixage éventuellement raccordée et en dernier l'amplificateur de l'installation.

b) Insertion d'un CD

Ouvrez le tiroir de CD en appuyant sur la touche OPEN/CLOSE de l'unité de commande ou de l'unité lecteur. Le texte « OPEN » apparaît sur l'afficheur.

☞

Le tiroir du lecteur se ferme automatiquement après env. 60 s si aucune touche n'est actionnée.

Placez un CD audio avec le côté imprimé vers le haut dans le tiroir. Tenez le CD par le bord extérieur, évitez de toucher le CD sur la face intérieure.



Le double lecteur de CD est destiné uniquement à la lecture de CD audio. N'insérez aucun autre CD. Faites attention à ce que le CD soit bien en place dans la découpe prévue à cet effet dans le tiroir.

N'insérez qu'un seul CD, ne mettez pas plus d'un CD par tiroir. Ne gênez jamais l'ouverture et la fermeture des tiroirs de CD. Ne fermez pas le tiroir de CD

en appuyant dessus, cela

endommagerait le mécanisme et entraînerait des dysfonctionnements.

Fermez le tiroir du lecteur en appuyant encore une fois sur la touche OPEN/CLOSE . L'appareil lit le CD (affichage « rEAd »). Le nombre de plages et la durée totale du CD apparaissent pendant un court instant sur l'afficheur à cristaux liquides. L'appareil définit ensuite automatiquement le point CUE au point de démarrage de la musique de la première plage du CD. Après la lecture du CD, le lecteur de CD se met en mode Pause.

(12) RELAY – Taste

Die Taste schaltet die RELAY-Funktion ein bzw. aus. Ist die RELAY-Funktion aktiviert, leuchtet die LED über der Taste.

☞

Eine detaillierte Beschreibung der RELAY-Funktion finden Sie unter dem Punkt RELAYBetrieb.

(13) PITCH - Taste

Diese Taste aktiviert die Funktion des "PITCH - Schiebereglers" (3). Bei eingeschalteter PITCH-Funktion leuchtet die LED über der Taste.

(14) PITCH - BEND - Tasten

Mit diesen Tasten kann die Wiedergabegeschwindigkeit des CD-Spielers temporär um 16% verringert bzw. erhöht werden.

Pitch Bend (-) Taste = verringert die Geschwindigkeit Pitch Bend (+) Taste = erhöht die Geschwindigkeit

(15)  SEARCH  - Suchlauftaste

Mit diesen Tasten kann innerhalb eines CD-Titels eine gewünschte Stelle angewählt werden. Wird die Taste nur kurz gedrückt, erfolgt nur ein kleiner Sprung. Wird die Taste gedrückt gehalten erfolgt die Suche schneller.

 = Suchlauf rückwärts  = Suchlauf vorwärts

(16) RELOOP - Taste

Mit dieser Taste kann eine gespeicherte Wiedergabeschleife erneut aufgerufen werden. Zum Beenden der Wiedergabeschleife muss die LOOP-OUT-Taste gedrückt werden.

☞

Eine detaillierte Beschreibung der "LOOP" Funktion finden Sie unter dem Punkt "Wiedergabeschleife (LOOP-Funktion)".

(17) WIEDERGABE/PAUSE - Taste

Mit dieser Taste wird die CD-Wiedergabe gestartet bzw. auf Pause geschaltet. Im Wiedergabemodus leuchtet die grüne LED neben der Taste, im Pausemodus blinkt die LED.

(18) CUE - Taste

CUE-Funktion während der Wiedergabe: Wird die CUE-Taste während der Wiedergabe gedrückt, kehrt der CD-Spieler zum Anfang des Musikstücks bzw. zum zuvor markierten CUE-Punkt zurück und geht in den Pausemodus.

CUE-Funktion während des Pausemodus: Wird die CUE-Taste gedrückt gehalten, während sich der CD-Spieler im Pausemodus befindet, kann vorgehört werden. Sobald die CUE-Taste losgelassen wird, kehrt der CD-Spieler zum Liedanfang bzw. zum CUE-Punkt zurück.

☞

Eine detaillierte Beschreibung der "CUE-Funktion" finden Sie unter dem Punkt "CUEING".

(19) Systemverbindungsbuchse der CD-Steuereinheit

Über diese Buchse werden die Daten zwischen der Laufwerkseinheit und der Steuereinheit übertragen.

(20) CONTROL - START - Buchse (Faderstart)

Über die CONTROL-START-Buchse lässt sich der CD-Spieler mit einem entsprechend ausgestatteten Mischpult fernsteuern.

☞

Die Buchse CONTROL START UNIT 1 wirkt auf den mit DISC 1 bezeichneten Teil des Gerätes. Die Buchse CONTROL START UNIT 2 wirkt auf den mit DISC 2 bezeichneten Teil des Gerätes.

Page 10

Laufwerkseinheit:

(21) CD-Fach 2

Dies ist das Aufnahmefach (DISC 2 Laufwerk) für die CD.

(22) OPEN/CLOSE – Taste für CD Fach 2

Mit dieser Taste lässt sich das CD-Fach des DISC 2 Laufwerks öffnen bzw. schließen.

☞

Befindet sich der CD-Spieler im Wiedergabemodus, kann das CD-Fach nicht geöffnet werden.

(23) CD-Fach 1

Dies ist das Aufnahmefach (DISC 1 Laufwerk) für die CD.

(24) OPEN/CLOSE – Taste für CD Fach 1

Mit dieser Taste lässt sich das CD-Fach des DISC 1 Laufwerks öffnen bzw. schließen.

☞

Befindet sich der CD-Spieler im Wiedergabemodus, kann das CD-Fach nicht geöffnet werden.

(25) Ein-/Aus-Schalter "POWER"

Mit diesem Netzschalter wird der Doppel-CD-Spieler ein- und ausgeschaltet. Das Gerät ist eingeschaltet, wenn der Schalter gedrückt ist. Die Betriebsanzeige über dem Schalter leuchtet.

(26) Systemverbindungsbuchse

Verbinden Sie diese Buchse über das mitgelieferte Systemkontrollkabel mit dem Anschluss (19) auf dem Steuerteil.

(27) Netzanschluss "AC INPUT"

Hier wird die beiliegende Netzleitung zur Spannungsversorgung des Gerätes eingesteckt.

(28) DIGITAL-OUT – Buchse

An dieser Buchse wird das Audiosignal des CD-Spielers 1 in digitaler Form ausgegeben. Hier kann, z.B. der digitale Audioeingang eines Verstärkers angeschlossen werden.

(29) AUDIO-OUT R&L – Buchsen

An diesen Cinch-Buchsen wird das rechte und linke Audiosignal des CD-Spielers 1 in analoger Form ausgegeben. Schließen Sie hier den Audioeingang des Mischpultes oder des Verstärkers an.

Rote Cinch-Buchse = rechter Ausgang Weiße Cinch-Buchse = linker Ausgang

(30) DIGITAL-OUT – Buchse

An dieser Buchse wird das Audiosignal des CD-Spielers 2 in digitaler Form ausgegeben. Hier kann z.B. der digitale Audioeingang eines Verstärkers angeschlossen werden.

(31) AUDIO-OUT R&L – Buchsen

An diesen Cinch-Buchsen wird das rechte und linke Audiosignal des CD-Spielers 2 in analoger Form ausgegeben. Schließen Sie hier den Audioeingang des Mischpultes oder des Verstärkers an.

Rote Cinch-Buchse = rechter Ausgang Weiße Cinch-Buchse = linker Ausgang

a) Raccorder l'unité de commande et l'unité lecteur

Raccordez la prise de connexion système (19) de l'unité de commande via le câble de contrôle système fourni, à la prise de connexion système (26) de l'unité lecteur.



N'utilisez comme câble de connexion que le câble de connexion système fourni. Ne forcez pas lors des raccordements, les connecteurs ne peuvent être raccordés correctement que dans une seule position. Si l'unité de commande et l'unité lecteur ne sont pas connectées, aucune utilisation n'est possible.

b) Branchement des sorties audio cinch

Raccordez à la sortie cinch AUDIO-OUT (29) une entrée cinch libre de votre amplificateur/table de mixage, par ex. CD 1. Raccordez à la sortie cinch AUDIO-OUT (31) une entrée cinch libre de votre amplificateur/table de mixage, par ex. CD 2.

La prise blanche AUDIO-OUT (L) du lecteur doit être raccordée à l'entrée gauche respective de l'amplificateur/de la table de mixage. La prise rouge AUDIO-OUT (R) du lecteur doit être raccordée à l'entrée droite respective de l'amplificateur/de la table de mixage.



Pour éviter toute distorsion ou désadaptation susceptibles d'endommager l'appareil, ne raccordez aux sorties que des appareils équipés d'une sortie cinch audio analogique (Niveau LINE).

c) Raccordement des sorties audio numériques

Si vous avez un amplificateur ou une table de mixage avec des entrées coaxiales audio numériques (SPDIF), vous pouvez aussi raccorder le double lecteur de CD par les sorties numériques (28) et (30) à l'am- plificateur ou à la table de mixage.

d) Raccordement des prises femelles CONTROL-START (Faderstart)

Vous pouvez démarrer ou arrêter la lecture du lecteur de CD directement à partir d'une table de mixage. Pour cela, branchez la prise de commande Faderstart d'une table de mixage appropriée à la prise CONTROL-START (20) . Utilisez pour cela les câbles à connecteurs jack mono de 3,5 mm.



Ne raccordez une table de mixage que si elle est compatible. Le raccordement d'appareils non appropriés peut endommager aussi bien le double lecteur de CD que la table de mixage.

Conditions préalables :

Le lecteur de CD démarre la lecture, lorsque la masse audio est reliée par une impulsion brève à la pointe de la fiche jack. Le lecteur de CD passe à la fonction Pause, lorsque la masse audio est reliée par une impulsion brève à la tige de la fiche jack. La table de mixage doit être équipée d'un fader, d'un bouton-poussoir ou d'un interrupteur qui, au démarrage du lecteur de CD, relie la pointe de la fiche jack à la masse audio, et à la pause, relie la tige de la fiche jack à la masse audio.

Pour un fonctionnement correct, les sorties Audio Out R&L du lecteur de CD doivent être raccordées aux entrées femelles correspondantes de la table de mixage. Il ne doit y avoir aucune tension au niveau des prises CONTROL-START.

e) Raccordement de l'alimentation électrique



Le double lecteur de CD et tous les appareils raccordés doivent être éteints. Assurez-vous que toutes les liaisons et tous les câbles de liaison électriques entre l'appareil et les éventuelles rallonges sont conformes aux prescriptions et au le mode d'emploi.

Page 11

Unité de commande

Unité lecteur

Table de mixage

Veillez à ce que les câbles ne soient ni écrasés ni endommagés par des arêtes vives. Posez toujours les câbles de manière à ce que personne ne puisse trébucher dessus ou y rester accroché. Risque de blessures !

Lors du choix de l'emplacement du montage, évitez toute exposition à la lumière directe et intense du soleil, aux vibrations, à la poussière, à la chaleur, au froid et à l'humidité.

En outre, aucun appareil présentant des champs électriques ou magnétiques puissants tels que les transformateurs, moteurs, téléphones sans fil, appareils radio, ordinateurs etc. ne doit se trouver directement à proximité du double lecteur de CD, il pourrait en effet agir sur le double lecteur de CD. Il se peut également que le lecteur de CD perturbe la réception de la radio ou de la télévision. Veillez donc à conserver une distance suffisante avec ce type d'appareils.

☞

Etant donné la multitude de peintures et d'encaustiques utilisées, il n'est pas exclu que les pieds de l'appareil laissent des traces sur les meubles. Il convient donc de ne pas placer l'appareil sans une protection adéquate sur les meubles de valeur.

Utilisation comme appareil de table :

Placez l'unité lecteur et l'unité de commande sur une surface plane, horizontale. L'unité de commande a au dos des pieds adaptés. Les pieds de l'unité lecteur se trouvent sous l'appareil.

Utilisation comme appareil dans une baie :

L'unité de commande et l'unité lecteur peuvent être montées dans une baie de 19 pouces. Il est recommandé d'utiliser une baie avec une possibilité d'ouverture des deux côtés, car ainsi le montage et le raccordement sont plus faciles. Dans la plaque avant de l'unité de commande et de l'unité lecteur, il y a respectivement quatre trous. Fixez l'unité de commande et l'unité lecteur avec respectivement quatre vis M6 dans la baie. La fixation à la plaque avant seule n'est cependant pas suffisante pour une fixation sûre. Une fixation supplémentaire homogène grâce aux rails latéraux et au sol est nécessaire. Pour cela, les constructeurs de baies proposent différentes possibilités.

10. Raccordement

Exemple de raccordement :



Avant de brancher le double lecteur de CD, mettez celui-ci et tous les autres appareils qui doivent y être connectés hors tension (débranchez la fiche de la prise de courant). Utilisez le câble fourni pour le raccordement de l'appareil. L'utilisation de câbles autres que ceux spécifiés peut entraîner des perturbations et des problèmes de sécurité.

50/60Hz

AC INPUT

CD 1CD 2BOOTHMASTERREC PHONO

OUTPUT CH 2 CH 1

Faderstart

LINE

CD 2

CD 1

LC-Display:

(A) – (D) Track, Minuten, Sekunden, Frame Anzeige und Anzeige von zusätzlichen Informationen

Hier werden die aktuellen CD-Daten, wie Position und Zeit angezeigt. Zusätzlich können noch folgende Meldungen dargestellt werden:

"OPEN" = CD-Fach wird geöffnet "CLOSE" = CD-Fach wird geschlossen "no dISC" = keine CD eingelegt oder eingelegte CD kann nicht gelesen werden "rEAd" = CD wird gerade eingelesen

(E) Bargraphanzeige

Hier wird zusätzlich zur digitalen Zeitanzeige der zeitliche Status in "Balkenform" angezeigt. Die Anzeige ist abhängig vom jeweils eingestelltem Anzeigemodus (Titelrestspielzeit, Gesamtrestspielzeit oder abgelaufene Titelspielzeit). 15 Sekunden vor dem Titelende beginnt die Balkenanzeige zu blinken.

(F) SINGLE

Das Symbol erscheint, wenn die Einzeltitelwiedergabe gewählt wurde.

(G) PITCH - Anzeige

Hier wird die aktuelle BPM-Änderung (Beats per Minute) angezeigt. Die BPM-Änderung ist abhängig von der PITCH-Schiebereglereinstellung.

(H) REMAIN

Leuchtet dieses Symbol, zeigt das Display die verbleibende Titelspielzeit.

9. Aufstellen / Rackmontage des Gerätes

Der Doppel-CD-Spieler ist als Tisch-Gerät oder für den Einbau in ein 19 Zoll Rack (483mm) geeignet.



Achten Sie beim Aufstellen bzw. der Montage mit anderem Equipment auf ausreichende Belüftung. Stellen Sie das Gerät nicht auf weiche Untergründe, wie z.B. einen Teppich oder auf ein Bett etc. Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann zur Überhitzung führen (Brandgefahr). Bei der Rackmontage kann ein zusätzlicher Lüfter erforderlich werden, der die entstehende Hitze im Rack abführt.

Bohren Sie keine Löcher oder drehen Sie keine Schrauben zur Befestigung des Gerätes in das Gehäuse, dadurch kann das Gerät beschädigt und in der Sicherheit beeinträchtigt werden.

Es ist auf einen sicheren Stand und auf einen stabilen Untergrund zu achten. Durch ein Herunterfallen bzw. Umkippen besteht die Gefahr, dass Personen verletzt werden.

Betreiben Sie die Laufwerkseinheit des CD-Spielers nur in waagerechter Lage, da ansonsten keine korrekte Funktion gegeben ist. Ein Nichtbeachten dieses Hinweises könnte zur Folge haben, dass die eingelegte CD bzw. die Laufwerkseinheit beschädigt wird.

B C D

REMAIN

SINGLE

Page 12

Beachten Sie, dass die Anschlusskabel nicht gequetscht oder durch scharfe Kanten beschädigt werden. Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an diesen hängen bleiben kann. Es besteht Verletzungsgefahr!

Achten Sie bei der Auswahl des Aufstellortes darauf, dass Einstrahlung von direktem, intensiven Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen.

Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transformatoren, Motore, schnurlose Telefone, Funkgeräte, Computer, usw. in direkter Nähe zum DoppelCD-Spieler befinden, da diese den CD-Spieler beeinflussen können. Ebenso besteht die Möglichkeit, das der CD-Spieler Radios oder Fernsehgeräte stört. Halten Sie deshalb ausreichend Abstand zu solchen Geräten.

☞

Angesichts der Vielfalt der verwendeten Lacke und Polituren bei Möbeln ist nicht auszuschließen, dass die Gerätefüße sichtbare Rückstände auf den Möbeln hinterlassen könnten. Das Gerät sollte deshalb nicht ohne geeigneten Schutz auf wertvolle Möbeloberflächen gestellt werden.

Verwendung als Tischgerät:

Stellen Sie die Laufwerks- und die Steuereinheit auf eine gerade, waagerechte Fläche. Die Steuereinheit hat auf der Rückseite entsprechende Gerätefüße. Die Laufwerkseinheit hat die Gerätefüße auf der Unterseite.

Verwendung als Rackgerät:

Die Steuer- und die Laufwerkseinheit können in ein 19-Zoll-Rack eingebaut werden. Ein Rack mit beidseitiger Öffnungsmöglichkeit ist zu empfehlen, da hier der Einbau und der Anschluss problemloser ist. In der Frontplatte der Steuer- und Laufwerkseinheit befinden sich jeweils vier Befestigungslöcher. Befestigen Sie die Steuer- und die Laufwerkseinheit mit jeweils vier M6-Schrauben im Rack. Die Befestigung an der Frontplatte allein ist jedoch zur sicheren Befestigung nicht ausreichend. Es muss eine zusätzliche, gleichmäßige Befestigung über Seiten- und Bodenschienen gegeben sein. Hierzu bieten die jeweiligen Rack-Hersteller verschiedene Möglichkeiten an.

10. Anschluss

Anschlussbeispiel:



Trennen Sie vor dem Anschluss den Doppel-CD-Spieler und alle anderen Geräte, die mit dem Doppel-CD-Spieler verbunden werden sollen, von der Netzspannung (Netzstecker aus der Steckdose ziehen). Benutzen Sie zum Anschluss des Gerätes die mitgelieferten Kabel. Bei Verwendung falscher Kabel können Störungen oder Sicherheitsprobleme auftreten.

Steuereinheit

Laufwerkseinheit

Mischpult

50/60Hz

AC INPUT

CD 1CD 2BOOTHMASTERREC PHONO

OUTPUT CH 2 CH 1

Faderstart

LINE

CD 2

CD 1

Afficheur à cristaux liquides (LCD) :

(A) – (D) Track, minutes, secondes, affichage Frame et affichage d'informations supplémentaires

Ici, les données actuelles du CD, telles que la position et la durée, sont affichées. Les messages suivants peuvent également apparaître :

« OPEN » = ouverture du tiroir de CD « CLOSE » = fermeture du tiroir de CD « no dISC » = aucun CD n'a été inséré ou le CD inséré ne peut pas être lu « rEAd » = lecture du CD en cours

(E) Affichage en barres

Ici, en plus de l'affichage numérique de la durée, le temps est affiché « sous forme de barres ». L'affichage dépend du mode d'affichage respectivement réglé (temps restant de la plage, temps total restant ou temps écoulé de la plage). L'affichage graphique se met à clignoter 15 secondes avant la fin de la plage.

(F) SINGLE

Ce symbole apparaît lorsque la lecture individuelle d'une plage a été sélectionnée.

(G) Affichage PITCH

Ici s'affiche la modification BPM actuelle (Beats par minute). La modification BPM dépend du réglage du curseur de réglage PITCH.

(H) REMAIN

Si ce symbole est allumé, l'afficheur indique le temps restant de la plage.

9. Installation/Montage de l'appareil dans une baie

Le double lecteur de CD est conçu pour être posé sur un meuble ou monté dans une baie de 19 pouces (483 mm).



Veillez à une aération suffisante lors de l'installation et du montage avec d'autres équipements. Ne placez pas l'appareil sur des supports souples (tapis ou lit par ex.). En outre, veillez à ce que des objets tels que des journaux, nappes, rideaux ou objets similaires ne gênent pas la circulation de l'air. Ceux-ci empêchent la dissipation de la chaleur et peuvent entraîner une surchauffe (risque d'incendie). Pour le montage dans une baie, un ventilateur supplémentaire peut être nécessaire pour dissiper la chaleur produite dans la baie.

Ne percez aucun trou ni ne serrez aucune vis pour fixer l'appareil dans le boîtier, cela pourrait endommager l'appareil et compromettre la sécurité.

Veillez à une position sûre et à un support stable. La chute ou le basculement de l'appareil pourrait blesser quelqu'un.

Faites fonctionner l'unité lecteur du lecteur de CD uniquement en position horizontale, toute autre position pouvant entraîner un dysfonctionnement. Un non-respect de ces consignes risquerait d'endommager le CD inséré ou l'unité lecteur.

B C D

REMAIN

SINGLE

Page 13

Unité lecteur :

(21) Tiroir de CD 2

C'est le tiroir d'insertion (lecteur DISC 2) pour les CD.

(22) Touche OPEN/CLOSE pour le tiroir de CD 2

Cette touche permet d'ouvrir et de fermer le tiroir de CD du lecteur DISC 2.

☞

Si le lecteur de CD est en mode lecture, il n'est pas possible d'ouvrir le tiroir de CD.

(23) Tiroir de CD 1

C'est le tiroir d'insertion (lecteur DISC 1) pour les CD.

(24) Touche OPEN/CLOSE pour le tiroir de CD 1

Cette touche permet d'ouvrir et de fermer le tiroir de CD du lecteur DISC 1.

☞

Si le lecteur de CD est en mode lecture, il n'est pas possible d'ouvrir le tiroir de CD.

(25) Interrupteur marche-arrêt « POWER »

Cet interrupteur secteur permet la mise en marche ou l'arrêt du double lecteur de CD. L'appareil se met en marche lorsque l'interrupteur est enfoncé. L'indicateur de fonctionnement au-dessus de l'interrupteur s'allume.

(26) Prise de connexion système Raccordez cette prise, via le câble de contrôle système fourni, au raccord (19) sur l'élément de commande.

(27) Prise secteur « AC INPUT »

Vous devez brancher ici le cordon secteur fourni pour l'alimentation électrique de l'appareil.

(28) Prise DIGITAL-OUT

Sur cette prise, le signal audio du lecteur de CD 1 sort sous forme numérique. Ici, il est possible de raccorder par ex. l'entrée audio numérique d'un amplificateur.

(29) Prises AUDIO-OUT R&L

Sur ces prises cinch, les signaux audio droit et gauche du lecteur de CD 1 sortent sous forme analogique. Raccordez ici l'entrée audio de la table de mixage ou de l'amplificateur.

Prise cinch rouge = sortie droite Prise cinch blanche = sortie gauche

(30) Prise DIGITAL-OUT

Sur cette prise, le signal audio du lecteur de CD 2 sort sous forme numérique. Ici, il est possible de raccorder par ex. l'entrée audio numérique d'un amplificateur.

(31) Prises AUDIO-OUT R&L

Sur ces prises cinch, les signaux audio droit et gauche du lecteur de CD 2 sortent sous forme analogique. Raccordez ici l'entrée audio de la table de mixage ou de l'amplificateur.

Prise cinch rouge = sortie droite Prise cinch blanche = sortie gauche

a) Steuer- und Laufwerkseinheit verbinden

Verbinden Sie die Systemverbindungsbuchse (19) der Steuereinheit über das mitgelieferte Systemkontrollkabel mit der Systemverbindungsbuchse (26) auf der Laufwerkseinheit.



Benutzen Sie als Verbindungskabel nur das mitgelieferte Systemverbindungskabel. Wenden Sie beim Einstecken keine Gewalt an, die Stecker lassen sich nur in einer Position korrekt einstecken. Ein Betrieb ohne dass die Steuer- und die Laufwerkseinheit verbunden sind, ist nicht möglich.

b) Anschluss der Audio-Cinchausgänge

Schließen Sie am Cinchausgang AUDIO-OUT (29) einen freien Cincheingang Ihres Verstärkers/Mischpultes an, z.B. CD 1. Schließen Sie am Cinchausgang AUDIO-OUT (31) einen freien Cincheingang Ihres Verstärkers/Mischpultes an, z.B. CD 2.

Die weiße AUDIO-OUT Buchse (L) des Laufwerks wird mit dem jeweils linken Eingang des Verstärkers/Mischpults verbunden. Die rote AUDIO-OUT (R) des Laufwerks wird mit dem jeweils rechten Eingang des Verstärkers/Mischpults verbunden.



Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes führen können, dürfen an den Ausgängen nur Geräte mit einem analogen Audio-Cincheingang (LINE-Pegel) angeschlossen werden.

c) Anschluss der digitalen Audioausgänge

Wenn Sie einen Verstärker bzw. ein Mischpult mit digitalen koaxialen Audioeingängen (SPDIF) besitzen, können Sie den Doppel-CD-Spieler auch über die digitalen Ausgänge (28) und 30) an den Verstärker bzw. das Mischpult anschließen.

d) Anschluss der CONTROL-START-Buchsen (Faderstart)

Sie können die Wiedergabe des CD-Spielers direkt von einem Mischpult aus starten bzw. anhalten. Schließen Sie hierzu an die jeweilige CONTROL-START-Buchse (20) die Faderstart-Steuerbuchse eines entsprechenden Mischpultes an. Verwenden Sie hierzu die beiliegenden 3,5mm-Monoklinkensteckerkabel.



Schließen Sie ausschließlich kompatible Mischpulte an. Beim Anschluss nicht geeigneter Geräte kann sowohl der Doppel-CD-Spieler als auch das Mischpult beschädigt werden.

Voraussetzungen:

Der CD-Player startet die Wiedergabe, wenn die Audiomasse über einen kurzen Impuls mit der Spitze des Klinkensteckers verbunden wird. Der CD-Player geht in die Pausefunktion, wenn die Audiomasse über einen kurzen Impuls mit dem Schaft des Klinkensteckers verbunden wird. Das Mischpult muss mit einem Fader, Taster oder Schalter ausgestattet sein, welcher zum Start des CD-Spielers die Spitze des Klinkensteckers und zum Pausieren den Schaft des Klinkensteckers mit der Audiomasse verbindet.

Zur korrekten Funktion müssen die Audio-Out-R&L-Ausgänge des CD-Spielers mit den entsprechenden Eingangsbuchsen des Mischpultes verbunden sein. An die CONTROL-START-Buchsen darf keine Spannung angelegt werden.

e) Anschluss der Spannungsversorgung



Der Doppel-CD-Spieler und alle angeschlossenen Geräte müssen ausgeschaltet sein. Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen dem Gerät und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit der Bedienungsanleitung sind.

Page 14

Achten Sie vor dem Einstecken darauf, dass die Spannungsangaben auf dem Typenschild (Geräterückseite) mit der verfügbaren Netzspannung übereinstimmt. Bei einer falschen Versorgungsspannung sind schwerwiegende Schäden die Folge.

Verbinden Sie den Geräteanschluss-Stecker der beiliegenden Netzleitung mit dem Netzanschluss "AC INPUT" (27) am Doppel-CD-Spieler. Stecken Sie den Netzstecker in eine 230V~/50Hz-Netzsteckdose.

11. Inbetriebnahme



Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und dieser Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf Richtigkeit. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist.

Musik darf nicht mit übermäßiger Lautstärke gehört werden, da dadurch das Gehör geschädigt wird.

Schalten Sie immer den Verstärker der Anlage zuletzt ein und zuerst aus. Sie vermeiden damit, dass Störgeräusche, wie sie z.B. beim Ausschalten des CD-Spielers auftreten können, den Verstärker oder die Lautsprecher beschädigen.

Achten Sie darauf, dass die angeschlossenen Geräte nicht überlastet werden. Die Wiedergabe darf keinesfalls verzerrt sein. Sollten verzerrte Musiksignale zu hören sein, obwohl keine zu hohe Lautstärke am Verstärker eingestellt wurde, so ist das Doppel-CD-Spieler sofort auszuschalten und der Anschluss zu überprüfen. Liegt kein Fehler am Anschluss vor, wenden Sie sich bitte an eine Fachkraft.

Der CD-Spieler 1 und der CD-Spieler 2 verfügen über die selben Ausstattungsmerkmale und können getrennt voneinander bedient werden.

a) Einschalten

Drehen Sie die Lautstärkeeinstellung des angeschlossenen Verstärkers auf Minimum. Schalten Sie den Doppel-CD-Spieler über den Ein-/Ausschalter ein. Schalten Sie dann ein evtl. angeschlossenes Mischpult und zuletzt den Verstärker der Anlage ein.

b) CD einlegen

Öffnen Sie das CD-Fach durch Drücken der OPEN/CLOSE Taste an der Steuer- oder der Laufwerkseinheit. Im Display erscheint die Anzeige "OPEN".

☞

Die geöffnete Laufwerksschublade schließt sich nach ca. 60 Sek. automatisch, wenn keine Taste gedrückt wird.

Legen Sie eine Audio-CD mit der beschrifteten Seite nach oben in den CD-Schub ein. Halten Sie die CD am äußeren Rand, vermeiden Sie es, die CD auf der Innenseite zu berühren.



Der Doppel-CD-Spieler ist nur für die Wiedergabe von Audio-CDs geeignet, legen Sie keine anderen CDs ein. Achten Sie darauf, dass die CD korrekt in der dafür vorgesehenen, vertieften Aussparung in der Schublade liegt.

Legen Sie nur CDs ein, legen Sie nicht mehr als eine CD pro CD-Schublade ein. Behindern Sie niemals die motorische Bewegung der CD-Laufwerksschubladen. Schließen Sie das CDFa

ch nicht durch Zudrücken, dies beschädigt die Mechanik und führt zu Fehlfunktionen.

Schließen Sie den Laufwerksschub, indem Sie nochmals die OPEN/CLOSE-Taste betätigen. Das Gerät liest die CD ein (Displayanzeige "rEAd"). Das LC-Display zeigt für kurze Zeit die Titelanzahl und die Gesamtspielzeit der CD. Danach setzt das Gerät automatisch am Musikstartpunkt des ersten CD-Titels den CUEPunkt. Nach dem Einlesen der CD geht der CD-Spieler in den Pausemodus.

(12) Touche RELAY

La touche active et désactive la fonction RELAY. Lorsque la fonction RELAY est activée, la DEL située audessus de la touche s'allume.

☞

Vous trouverez une description détaillée de la fonction « RELAY » au point « Mode RELAY ».

(13) Touche PITCH

Cette touche active la fonction du « curseur de réglage PITCH » (3). Lorsque la fonction PITCH est activée, la DEL située au-dessus de la touche s'allume.

(14) Touches PITCH BEND

Ces touches permettent de diminuer ou d'augmenter la vitesse de lecture du lecteur de CD temporairement jusqu'à 16 %.

Touche Pitch Bend (-) = diminue la vitesse Touche Pitch Bend (+) = augmente la vitesse

(15) Touches de recherche  SEARCH 

Avec ces touches, il est possible de sélectionner un passage souhaité dans une plage du CD. Si vous n'appuyez que brièvement sur la touche, vous n'obtiendrez qu'un petit saut. Si vous maintenez la touche appuyée, la recherche sera plus rapide.

 = Recherche arrière  = Recherche avant

(16) Touche RELOOP

Cette touche permet de lancer une boucle de lecture mémorisée. Pour arrêter la boucle de lecture, appuyez sur la touche LOOP-OUT.

☞

Vous trouverez une description détaillée de la fonction « LOOP » au point « Boucle de lecture » (« Fonction LOOP »).

(17) Touche LECTURE/PAUSE

Cette touche permet de démarrer la lecture du CD ou de commuter sur Pause. En mode lecture, la DEL verte située à côté de la touche s'allume ; en mode Pause, la DEL clignote.

(18) Touche CUE

Fonction CUE pendant la lecture : Si vous appuyez sur la touche CUE pendant la lecture, le lecteur de CD repart au début du morceau ou au point CUE défini auparavant, puis passe en mode Pause.

Fonction CUE pendant le mode Pause : Si la touche CUE est maintenue appuyée pendant que le lecteur de CD se trouve en mode Pause, il est possible d'effectuer une préécoute. Dès que la touche CUE est relâchée, le lecteur de CD repart au début de la plage ou au point CUE.

☞

Vous trouverez une description détaillée de la « Fonction CUE » au point « CUEING ».

(19) Prise de connexion système de l'unité de commande du CD.

Les données sont transmises entre le l'unité lecteur et l'unité de commande par le biais de cette prise femelle.

(20) Prise CONTROL-START (Faderstart)

La prise CONTROL-START permet de commander à distance le lecteur de CD avec une table de mixage correspondante équipée.

☞

La prise femelle CONTROL START UNIT 1 agit sur la partie de l'appareil désignée par DISC 1. La prise femelle CONTROL START UNIT 2 agit sur la partie de l'appareil désignée par DISC 2.

Page 15

(4) Touche LOOP IN

Appuyez sur cette touche pour définir le point de départ de la boucle de lecture. Vous trouverez une description détaillée de la fonction « LOOP » au point « Boucle de lecture » (« Fonction LOOP »).

(5) Touche OPEN/CLOSE

Cette touche permet d'ouvrir et de fermer le tiroir de CD respectif.

☞

Si le lecteur de CD est en mode lecture, il n'est pas possible d'ouvrir le tiroir de CD.

(6) Touche + 10

Appuyez sur cette touche pour sauter 10 plages. Exemple : L'appareil se trouve à la plage 4, si vous appuyez sur la touche + 10le point de lecture passe à la plage 14. Si vous appuyez une nouvelle fois sur la touche + 10le point de lecture passe à la plage 24. S'il n'y a plus suffisamment de plages sur le CD, l'appareil revient automatiquement à la plage 4.

(7) Touche SGL/CTN

Cette touche commute le lecteur de CD entre la lecture d'une plage (SINGLE) et la lecture continue des plages (CONTINOUS). Lorsque la lecture d'une plage est active, l'affichage « SINGLE » s'inscrit sur l'afficheur à cristaux liquides.

Lecture CONTINOUS : Toutes les plages du CD sont lues les unes après les autres.

Lecture SINGLE : L'appareil lit une plage et passe automatiquement au mode Pause au début

de la plage suivante.

☞

Après la mise en marche, l'appareil se trouve automatiquement en mode de lecture CONTINOUS.

(8) Touche de % PITCH

Cette touche vous permet de commuter le changement maximal de vitesse PITCH (en pourcentage) entre 4 %, 8 % et 16 %. Les DEL correspondantes 4, 8 et 16 s'allument.

(9) Touche TIME

En appuyant brièvement sur cette touche, il est possible de commuter entre les différents affichages de temps du CD sur l'afficheur à cristaux liquides.

Vous pouvez sélectionner les affichages suivants :

• Temps restant de la plage (l'afficheur indique REMAIN)

• Temps écoulé de la plage

• Temps total restant du CD (l'afficheur indique TOTAL REMAIN)

(10) Touches de saut de plage 

A l'aide des touches de saut de plage, vous pouvez sélectionner une plage quelconque sur le CD. Si vous maintenez la touche appuyée, vous obtiendrez un saut de plage accéléré.

 = Saut de plage arrière  = Saut de plage avant

(11) Touche LOOP OUT

En appuyant sur cette touche, vous placez le point final de la boucle de lecture et démarrez en même temps la boucle de lecture. Si vous appuyez une nouvelle fois sur cette touche, la boucle de lecture s'arrête.

☞

Vous trouverez une description détaillée de la fonction « LOOP » au point « Boucle de lecture » (« Fonction LOOP »).

☞

Das CD-Fach kann nicht geöffnet werden, solange die Wiedergabe läuft. Dies dient zum Schutz vor einer unbeabsichtigten Unterbrechung der Wiedergabe. Beenden Sie die Wiedergabe, bevor Sie die OPEN/CLOSE-Taste drücken.

c) Wiedergabe

Drücken Sie die WIEDERGABE/PAUSE-Taste. Die Wiedergabe wird gestartet. Die Zeitanzeige im Display läuft, die grüne LED neben der Taste leuchtet. Der Punkt, an dem die Wiedergabe gestartet wurde, ist automatisch als CUE-Punkt gespeichert.

Sie können die Wiedergabe auf zwei Arten unterbrechen.

1.Drücken Sie die WIEDERGABE/PAUSE-Taste. Das Gerät geht an dem Punkt, an dem sich die Wieder-

gabe befand, in Pause, die grüne LED neben der Taste blinkt.

2.Drücken Sie die CUE-Taste, das Gerät kehrt an den CUE-Punkt zurück und geht auf Pause.

d) Titelauswahl

Über die jeweilige Titelsprungtaste  oder  können Sie den CD-Titel auswählen. Der CD-Spieler springt jeweils zum Anfang des gewählten Titels.

☞

Wird die Titelsprungtaste gedrückt gehalten, durchläuft der CD-Spieler die Titelnummern, bis Sie die Taste wieder loslassen.

Titelsprungtaste 

Durch Drücken der Taste  wird der nächste CD-Titel angewählt. Wird die Taste beim letzten Titel der CD gedrückt, springt die Wiedergabe zum ersten Titel der CD.

Titelsprungtaste 

Durch einmaliges Drücken der Taste  wird der Anfang des vorherigen Titels angewählt. Wird die Taste während der Wiedergabe gedrückt, springt die Wiedergabe an den Anfang des gerade abgespielten Titels.

+10 – Taste

Ein Drücken dieser Taste erlaubt es Ihnen in der CD um jeweils 10 Titel weiter zu springen.

☞

Die mit den Titelsprungtasten ausgewählten Titel werden in dem Modus aufgerufen, in dem sich der CD-Spieler vor dem Betätigen der Taste befunden hat.

Beispiele:

• Wird im Pausemodus die Titelsprungtaste betätigt, wechselt der CD-Spieler an den Anfang des aufgerufenen Titels und bleibt auf Pause.

• Wird während der Wiedergabe die Titelsprungtaste betätigt, wechselt der CD-Spieler an den Anfang des gewählten Titels und beginnt mit der Wiedergabe.

• Ist der Einzeltitel-Wiedergabemodus (SINGLE) eingestellt, dann geht der CD-Spieler bei der Anwahl eines Titels immer in den Pausemodus.

☞

Das Gerät setzt automatisch nach jeder Titelwahl den CUE Punkt am Titelanfang neu. Die rote LED neben der CUE Taste blinkt kurz.

e) Passage in einem Titel wählen

Das Shuttle-Rad (1) dient zum schnellen Auffinden einer bestimmten Stelle innerhalb eines Titels. Die Suchgeschwindigkeit ist davon abhängig, wie weit das Drehrad nach links bzw. rechts gedreht wird. Nach dem Loslassen des Drehrades stellt sich dieses wieder von selbst in die Mittenposition zurück. Um vorwärts zu suchen, drehen Sie das Shuttle-Rad nach rechts. Um rückwärts zu suchen, drehen Sie das Shuttle-Rad nach links.

Das JOG-Rad (1a) dient zum exakten Auffinden einer bestimmten Stelle innerhalb eines Titels. Ein präzi- ses Einstellen eines Beat-Einsatzes ist mit dem Drehrad in der Pause Funktion sehr einfach möglich, da der Titel in kleinsten Schritten (Frames) abgetastet wird und die Suche in hörbaren Schritten erfolgt. Um vorwärts zu suchen, drehen Sie das JOG-Rad nach rechts. Um rückwärts zu suchen, drehen Sie das JOG-Rad nach links.

Page 16

Im Wiedergabebetrieb wird mit dem JOG-Rad (1a) die Wiedergabegeschwindigkeit geändert. Die Ände- rung der Wiedergabegeschwindigkeit, hängt von der Drehgeschwindigkeit des Drehrades ab.

☞

Mit dem SHUTTLE- oder JOG-Drehrad kann im Pause- oder im Wiedergabebetrieb gearbeitet werden. Im Pausebetrieb schaltet der CD-Spieler in den "Stotterbetrieb", sobald eines der Drehräder betätigt wird.

f) SEARCH-Suchlauf

Diese Art des Suchlaufs wird zum schnellen Auffinden einer Stelle innerhalb eines Titels verwendet. Halten Sie die Search-Suchlauftaste  oder  gedrückt. Das Gerät beginnt mit dem Suchlauf rückwärts bzw. vorwärts. Während des Suchlaufs ist die Wiedergabe hörbar.

☞

Wird eine der Search-Suchlauftasten länger gedrückt gehalten, erhöht das Gerät automatisch die Suchgeschwindigkeit.

Ein titelübergreifendes Arbeiten mit der Funktion ist möglich. Die Taste kann während der Wiedergabe oder im Pause-Betrieb gedrückt werden. Im Pause-Betrieb geht das Gerät nach dem Drücken einer Suchlauftaste in den "Stottermodus"

g) CUEING

Mit der CUE-Funktion können Sie einen Startpunkt für die Wiedergabe setzen. Der Vorteil dieser Funktion ist, dass z.B. Leerstellen am Titelanfang nicht mit abgespielt werden und somit nach dem Starten der Wiedergabe keine Pausen auftreten. Die rote LED neben der CUE-Taste blinkt immer, wenn ein neuer CUEPunkt gesetzt wird. Die CUE-LED leuchtet ständig, sobald sich das Gerät im CUE-Modus befindet.

Auto-CUE: Das Gerät setzt den CUE-Punkt automatisch nach dem Einschalten oder dem Betätigen der Titelsprungtasten  oder  an der Stelle, an der die Musik einsetzt.

Back-CUE-Funktion:

Drücken Sie während der Wiedergabe die CUE-Taste, der CD-Spieler springt an den Liedanfang bzw. zum gespeicherten CUE-Punkt zurück und geht in den Pausemodus.

CUE-Punkt manuell speichern:

Möglichkeit eins: Der CD-Spieler befindet sich in der Wiedergabe.

1. Wenn die gewünschte Musikstelle erreicht ist, drücken Sie die WIEDERGABE/PAUSE-Taste, der CD-

Spieler geht in den Pausemodus.

2. Starten Sie die Wiedergabe erneut durch Drücken der WIEDERGABE/PAUSE-Taste. Die rote LED neben der CUE-Taste blinkt kurz. Der CUE-Punkt wurde dort gesetzt, wo die Wiedergabe erneut begon- nen hat.

3. Wenn Sie jetzt die CUE-Taste, drücken springt der CD-Spieler an den CUE-Punkt zurück und geht in den Pausemodus. Die rote LED neben der CUE-Taste leuchtet.

Möglichkeit zwei: Der CD-Spieler befindet sich im Pausemodus.

1. Suchen Sie mit den Suchlauftasten  oder dem JOG-Rad den gewünschten Startpunkt.

2. Starten Sie die Wiedergabe durch Drücken der WIEDERGABE/PAUSE-Taste. Die rote LED neben der CUE-Taste blinkt kurz. Der CUE-Punkt wurde dort gesetzt, wo die Wiedergabe begonnen hat.

3. Wenn Sie jetzt die CUE-Taste, drücken springt der CD-Spieler an den CUE-Punkt zurück und geht in den Pausemodus. Die rote LED neben der CUE-Taste leuchtet.

Überprüfen des CUE-Punktes:

Drücken und halten Sie im CUE-Modus (rote LED neben der CUE-Taste leuchtet) die CUE-Taste. Die Wiedergabe erfolgt, solange Sie die CUE-Taste gedrückt halten. Wird die Taste losgelassen, kehrt der CDSpieler wieder an den CUE-Punkt zurück und geht in den Pausemodus.

Löschen des CUE-Punkts:

Der CUE-Punkt wird automatisch gelöscht, sobald ein neuer CUE-Punkt gesetzt wird.

8. Eléments de connexion et de commande

Les touches et les fonctions de commande pour le lecteur de CD 1 (DISC 1) et le lecteur de CD 2 (DISC 2) sont les mêmes. Pour que les instructions soient claires, seule une des touches ou fonctions doubles sera expliquée ci-dessous.

Unité de commande lecteur CD 1 (DISC 1)

La partie gauche de l'unité de commande sert à contrôler et à commander le lecteur de CD 1 gauche.

Unité de commande lecteur CD 2 (DISC 2)

La partie droite de l'unité de commande sert à contrôler et à commander le lecteur de CD 2 droit.

☞

Vous trouverez les illustrations sur le volet rabattable

Unité de commande :

(1) Molette SHUTTLE

Fonction pendant la lecture : La molette Shuttle vous permet d'effectuer une recherche rapide avant ou arrière. Tournez la molette vers la droite (FWD+) pour déclencher l'avance rapide. Tournez la molette vers la gauche (REV+) pour déclencher le retour rapide. Plus vous tournez la molette vers la gauche ou vers la droite, plus la recherche arrière ou avant sera rapide.

Fonction pendant le mode Pause : Si la molette Shuttle est utilisée en mode Pause, l'appareil passe en mode « stutter » (répétition permanente d'un petit passage du CD). Cela facilite la localisation d'un passage de lecture précis.

(1a) Molette JOG

Fonction pendant la lecture : La molette JOG vous permet d'augmenter la vitesse de lecture temporairement jusqu'à +/- 16 % (en la tournant dans le sens des aiguilles d'une montre) ou de la diminuer (en la tournant dans le sens inverse des aiguilles d'une montre). Dès que la molette n'est plus actionnée, la lecture reprend sa vitesse initiale.

Fonction pendant le mode Pause : Si la molette JOG est utilisée en mode Pause, l'appareil passe en mode « stutter » (répétition permanente d'un petit passage du CD). La molette JOG vous permet d'effectuer à petits pas une recherche avant ou arrière dans une plage du CD. Cela facilite la localisation d'un passage de lecture précis (par ex. du point CUE). La vitesse de recherche dépend de la rapidité à laquelle cette molette est tournée vers la droite ou vers la gauche.

(2) Afficheur à cristaux liquides (LCD)

L'afficheur LCD (à cristaux liquides) affiche les réglages et les données de lecture de CD les plus importants.

(3) Curseur de réglage PITCH

Ce curseur de réglage vous permet de modifier la vitesse de lecture. Poussez le curseur vers le bas (position +) afin d'accélérer la lecture de la plage. Si le curseur est poussé vers le haut (position -), la vitesse diminue. Dans la position du milieu, il est possible de sentir un léger enclenchement du curseur de réglage. Dans cette position, la vitesse de lecture et la hauteur de son correspondent à l'original.

Le réglage peut être effectué avec ou sans CD. Le réglage Pitch reste identique lors d'un changement de CD.

☞

Le curseur de réglage ne marche que si la fonction a été activée par la touche PITCH. Le changement maximal (en pourcentage) de la vitesse de lecture peut être défini par un réglage, à partir de la touche % PITCH .

Page 17

Ne laissez pas l'appareil en marche sans surveillance.

• Ne posez jamais l'appareil sur un support instable ou mobile. La chute de l'appareil pourrait provoquer

des blessures corporelles ou endommager l'appareil.

• En cas d'utilisation d'une baie, veillez à ce qu'elle soit à l'abri et transportée en toute sécurité. Installer la

baie sur une surface inégale ou oblique, ou s'arrêter de façon abrupte pendant son transport, peut entraîner le renversement de la baie ou la chute de l'appareil et blesser quelqu'un.



L'ouverture des caches ou le retrait de pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu'il est possible d'effectuer ces procédures manuellement. Il se peut aussi que des branchements soient sous tension. Avant toute intervention de réglage, de maintenance, d'entretien ou avant tout remplacement de pièces ou de modules, il faut débrancher tous les pôles de l'appareil de toutes les sources de tension, si l'appareil doit être ouvert. Lorsque des opérations de maintenance ou de réparation sur l'appareil ouvert et sous tension s'avèrent inévitables, celles-ci doivent uniquement être effectuées par un technicien spécialisé connaissant parfaitement les risques potentiels encourus et les prescriptions spécifiques en vigueur.

•

Cet appareil est équipé d’un laser de la classe 1. N'ouvrez jamais l'appareil. Les travaux de réglage et de maintenance ne doivent être effectués que par un spécialiste formé et conscient des risques. Des réglages qui ne sont pas réalisés dans les règles de l'art peuvent entraîner un rayonnement laser dangereux.



Au dos de l'appareil et dans le tiroir de CD, vous trouverez une étiquette d'avertissement concernant le laser. Ne retirez pas les étiquettes d'avertissement de l'appareil. N'ouvrez pas l'appareil, n'essayez pas d'accéder à l'intérieur de l'appareil. Ne regardez jamais le rayon laser. Celui-ci peut en effet occasionner des lésions oculaires.

• Ne branchez jamais le produit immédiatement après l'avoir transporté d'une pièce froide à une pièce

chaude. Le cas échéant, l'eau de condensation qui se forme alors risque de détruire l'appareil ou de provoquer une décharge électrique. Attendez que l'appareil ait atteint la température ambiante avant de le brancher. Attendez que l'eau de condensation se soit évaporée ; cela peut durer plusieurs heures.

• Ne posez aucune source de chaleur susceptible de provoquer un incendie, telle que des bougies, sur ou

à proximité de l'appareil.

• Ne placez pas l'appareil sur des supports souples (tapis ou lit par ex.). Ne recouvrez pas les orifices d'aé-

ration de l'appareil. Des objets tels que des journaux, nappes, rideaux et autres ne doivent en aucun cas obstruer la circulation d'air. Ces objets empêchent la dissipation de la chaleur et peuvent entraîner une surchauffe (risque d'incendie).

• N'utilisez l'appareil que dans des régions climatiques modérées et non tropicales.

•

Toute personne susceptible d'utiliser le produit, de le monter, de l'installer, de le mettre en service ou d'en effectuer l'entretien doit être formée et qualifiée en conséquence et doit respecter le présent mode d'emploi.



Un cordon secteur défectueux doit être remplacé par un spécialiste uniquement. Danger d'électrocution !

• Ne laissez pas le matériel d'emballage sans surveillance ; il pourrait constituer un jouet dangereux pour

les enfants.

• Il se peut que le lecteur de CD perturbe la réception de la radio ou de la télévision. Veillez donc à conser-

ver une distance suffisante avec ce type d'appareils.

• Dans les installations d'utilisation industrielle, il convient d'observer les consignes de prévention édictées

par les syndicats professionnels.

En cas de doute quant au raccordement correct de l'appareil ou si vous avez des questions auxquelles vous ne trouvez aucune réponse dans le présent mode d'emploi, contactez notre service technique ou un spécialiste. Adressez-vous également à un technicien spécialisé en cas de doute sur le mode opératoire ou sur la sécurité de l'appareil.

h) Synchronisation der CD-Geschwindigkeit

Um beim Mischen oder Überblenden zwischen zwei Signalquellen einen "sauberen" Übergang zu erzielen, ist es oftmals nötig, den Basstakt (Beat) der beiden Musikstücke anzupassen.

Dies kann auf zwei Arten erreicht werden:

1. Mit dem PITCH-Schieberegler, damit kann die Wiedergabegeschwindigkeit statisch (dauerhaft) geän-

dert werden. Diese Funktion wird eingesetzt, wenn sich zwei Titel komplett in der Beatgeschwindigkeit unterscheiden.

2. Mit den PITCH-Bend-Tasten, damit kann die Wiedergabegeschwindigkeit temporär (kurzfristig) geän-

dert werden. Diese Funktion wird eingesetzt, wenn zwei Titel den gleichen Beat aufweisen und nur der Einsatzpunkt synchronisiert werden muss.

PITCH-Schieberegler:

1. Schalten Sie die Funktion durch Drücken der PITCH-Taste ein.

Wählen Sie mit der PITCH-%-Taste die gewünschte maximale prozentuale Pitchänderung 4%, 8% oder 16%.

Verändern Sie die Wiedergabegeschwindigkeit, indem Sie den PITCH-Schieberegler nach oben oder nach unten schieben. Die jeweils eingestellte Geschwindigkeitsabweichung zum Original wird im LC-Display angezeigt. In Mittenstellung des Schiebereglers erfolgt die Wiedergabe in Originalgeschwindigkeit.

PITCH-BEND-Tasten:

1. Halten Sie die entsprechende PITCH-BEND-Taste während der Wiedergabe gedrückt, um die

Geschwindigkeit um bis zu 16% zu verändern. Pitch Bend (-) Taste = Verringern der Geschwindigkeit Pitch Bend (+) Taste = Erhöhen der Geschwindigkeit

2. Inwieweit die Wiedergabegeschwindigkeit abweicht, ist davon abhängig, wie lange die PITCH-Taste

gedrückt wird.

3. Nach dem Loslassen der Taste kehrt die Wiedergabe in die Geschwindigkeit, die durch den PITCH-

Schieberegler vorgegeben ist, zurück.

i) Wiedergabeschleife (LOOP-Funktion)

Mit dieser Funktion kann eine Wiedergabeschleife festgelegt werden. Der Start- und der Endpunkt der Schleife kann sowohl während der Wiedergabe als auch im Pausemodus gewählt werden.

1. Drücken Sie die LOOP-IN-Taste, wenn der gewünschte Startpunkt erreicht ist. Der Startpunkt der Wie-

dergabeschleife ist gesetzt.

2. Drücken Sie die LOOP-OUT-Taste, wenn der gewünschte Endpunkt erreicht ist. Die gelben LEDs neben der LOOP-OUT-Taste blinken. Die gesetzte Schleife wird jetzt wiedergegeben. Die Wiedergabe erfolgt, solange bis die LOOP-Funktion durch Drücken der LOOP-OUT-Taste wieder beendet wird. Die gelben LEDs neben der LOOP-OUT-Taste leuchten.

3. Wurde die Wiedergabeschleife beendet, kann sie durch Drücken der RELOOP-Taste erneut gestartet werden. Zum Beenden der Wiedergabeschleife muss die LOOP-OUT-Taste gedrückt werden.

☞

Die bestehende Wiedergabeschleife wird gelöscht, sobald eine neue Wiedergabeschleife programmiert wird.

j) RELAY-Betrieb

In dieser Funktion wird die abwechselnde Titelwiedergabe zwischen den beiden CD Laufwerken aufgerufen. Das bedeutet, die Wiedergabe des einen CD Laufwerkes wird gestartet, sobald das andere Laufwerk die Wiedergabe eines Titels beendet hat.

1. Legen Sie in beide CD-Fächer eine CD ein.

2. Drücken Sie die RELAY-Taste. Die rote LED über der Taste leuchtet. Durch das Betätigen der RELAYTaste wird bei beiden CD-Spielerseiten automatisch die Einzeltitelwiedergabe (SINGLE) aufgerufen.

3. Starten Sie die Wiedergabe auf dem CD-Spieler 1. Hat der CD-Spieler 1 das Ende des Titels erreicht geht dieser in den Pausemodus und am CD-Spieler 2 startet automatisch die Wiedergabe. Ist das Ende des Titels (auf CD-Spieler 2) erreicht, startet CD-Spieler 1 automatisch mit der Wiedergabe des nächsten Titels usw.

4. Zum Beenden der RELAY-Funktion, müssen Sie die RELAY-Taste nochmals drücken.

Page 18

k) Faderstart-Funktion

Das Gerät bietet Ihnen die Möglichkeit, den jeweiligen CD-Spieler vom Mischpult aus zu starten.

Bedingung für den Faderstartbetrieb:



Die Faderstartfunktion ist nur bei Anschluss an ein kompatibles Mischpult gegeben. Bei Anschluss eines nicht geeigneten Mischpultes kann der Doppel-CD-Spieler oder das Mischpult beschädigt werden.

1. Die CONTROL-START-Buchse des jeweiligen CD-Spielers muss mit dem mitgelieferten 3,5mm Klin-

kensteckerkabel an einen entsprechenden Steuerausgang am Mischpult angeschlossen sein.

2. Die Audioausgänge des CD-Spielers müssen an einen entsprechenden Audioeingang am Mischpult angeschlossen sein.

Vorgehensweise:

Legen Sie eine CD in den CD-Spieler ein und wählen Sie den gewünschten Titel. Sobald am Mischpult der entsprechende Taster oder Schieberegler (meist der CROSSFADER) betätigt wird, startet die Wiedergabe am CD-Spieler. Wird der Mischpultregler wieder in seine Ausgangsposition gebracht, so geht der CD-Spieler an seinem CUE-Punkt auf Pause.

☞

Bei der Faderstartfunktion handelt es sich um eine CUE-Punkt-Startfunktion. D.h., der CDSpieler startet die Wiedergabe vom CUE-Punkt aus, sobald der Startbefehl durch das Mischpult kommt. Durch den Stoppbefehl des Mischpults kehrt der CD-Spieler wieder an den CUE-Punkt zurück und geht in den Pausemodus.

Funktionsbeschreibung:

Der Steuerbefehl des Mischpults wird über das 3,5mm-Mono-Klinkenstecker-Steuerkabel an den CD-Spieler übermittelt. Beim Startbefehl wird der positive Anschluss (Spitze) des Klinkensteckers kurz mit Audiomasse verbunden. Beim Stoppbefehl wird der negative Anschluss (Schaft) des Klinkensteckers über kurz mit Audiomasse verbunden.

l) Ausschalten

Entnehmen Sie die CDs aus den CD-Fächern, bevor Sie das Gerät abschalten. Schließen Sie beide CDFächer. Schalten Sie den Verstärker und ein eventuell angeschlossenes Mischpult aus. Schalten Sie dann erst den Doppel-CD-Spieler mit dem Ein-/Ausschalter aus. Sollte ein CD-Fach nicht richtig geschlossen sein, schalten Sie den Doppel-CD-Spieler wieder ein und schließen Sie das CD-Fach mit der OPEN/CLOSE-Taste.



Versuchen Sie nicht, bei ausgeschaltetem Gerät ein geöffnetes CD-Fach manuell zu schließen, dies beschädigt den CD-Spieler.

12. Wartung und Pflege

Bevor Sie das Gerät reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise:



Ziehen Sie den Netzstecker aus der Steckdose. Eine Reparatur oder ein Öffnen des Gerätes darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.

Vor einer Wartung oder Instandsetzung müssen alle angeschlossenen Geräte vom Stromnetz getrennt werden (Netzstecker ziehen).Das Gerät ist wartungsfrei, öffnen Sie es deshalb niemals. Durch Öffnen des Gerätes erlischt der Garantieanspruch.

Äußerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden könnte.

Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes, z.B. auf Beschädigung des Gehäuses, des Netzkabels etc. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

7. Consignes de sécurité et indications de danger



Tout dommage résultant d'un non-respect du présent mode d'emploi a pour effet d'annuler la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs ! De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou



corporels résultant d'une utilisation de l'appareil non conforme aux spécifications ou d'un non-respect des présentes instructions ! Dans ces cas, tout droit à la garantie sera annulé.

Pour des raisons de sécurité et d'homologation (CE), les transformations et/ou modifications de l'appareil, réalisées à titre individuel, sont interdites.

L'appareil est conçu uniquement pour être utilisé dans des locaux intérieurs fermés et secs. N'utilisez jamais l'appareil dans un endroit humide, comme par ex. dans une salle de bains, à proximité d'une piscine, etc.

N'exposez pas l'appareil à des températures extrêmes (< + 5 °C / > + 35 °C).

N'exposez pas l'appareil à de fortes vibrations ou à de fortes sollicitations mécaniques.

N'exposez pas l'appareil à une humidité élevée telle que des gouttes ou projections d'eau.

Ne posez pas de récipients remplis de liquides tels que des verres, vases etc. sur l'appareil ou juste à côté de l'appareil. Ils pourraient tomber et de l'eau pourrait pénétrer à l'intérieur de l'appareil. Ne versez jamais de liquides sur l'appareil. Ne posez pas de petits objets tels que des pièces de monnaie, trombones, etc. sur l'appareil, ils pourraient glisser à l'intérieur de l'appareil.

Risque élevé d'incendie ou d'électrocution mortelle. Si toutefois un liquide ou un objet devaient

pénétrer dans l’appareil, retirez tout de suite la fiche de la prise et adressez-vous à un technicien

spécialisé.

L'appareil appartient à la classe de protection II.

Comme source de tension de l'appareil, utilisez uniquement une prise de courant de 230 V~/50

Hz. Ne tentez jamais de faire fonctionner l'appareil sous une tension différente.

Ne tirez jamais sur le câble électrique pour retirer la fiche de la prise électrique, mais saisissez-la

au niveau de la surface de préhension prévue à cet effet.

N'insérez ou ne retirez jamais la fiche de secteur avec les mains humides ou mouillées.

• Retirez toujours la fiche de la prise de courant :

- avant de procéder au nettoyage de l'appareil,

- en cas d'orage,

- en cas de non-utilisation prolongée de l'appareil (pendant plus d'une semaine).

Tenez les appareils électriques hors de portée des enfants. Une prudence toute particulière s'impose en présence d'enfants. Ceux-ci ne sont pas en mesure d'estimer les risques dus à la manipulation erronée des appareils électriques. Ils pourraient introduire des objets dans l'appareil. Risque d'électrocution mortelle.

Page 19

5. Table des matières

1. Introduction ............................................................................................................................................42

2. Utilisation conforme ................................................................................................................................43

3. Caractéristiques des composants ..........................................................................................................43

4. Contenu de la livraison ............................................................................................................................43

5. Table des matières ..................................................................................................................................44

6. Explication des signes ............................................................................................................................44

7. Consignes de sécurité et indications de danger ....................................................................................45

8. Eléments de connexion et de commande ..............................................................................................47

9. Installation/Montage de l'appareil dans une baie....................................................................................51

10. Branchement ..........................................................................................................................................52

a) Raccordement de l'unité de commande et l'unité lecteur ..................................................................53

b) Raccordement des sorties audio cinch ..............................................................................................53

c) Raccordement des sorties audio numériques ....................................................................................53

d) Raccordement des prises femelles CONTROL-START (Faderstart) ..................................................53

e) Raccordement de l'alimentation électrique ........................................................................................53

11. Mise en service........................................................................................................................................54

a) Mise en marche ..................................................................................................................................54

b) Insertion d'un CD ................................................................................................................................54

c) Lecture ................................................................................................................................................55

d) Sélection d'une plage..........................................................................................................................55

e) Sélection d'un passage dans une plage..............................................................................................55

f) Recherche automatique SEARCH........................................................................................................56

g) CUEING (repérage rapide) ..................................................................................................................56

h) Synchronisation de la vitesse du CD ..................................................................................................57

i) Boucle de lecture (fonction LOOP) ......................................................................................................57

j) Mode RELAY ........................................................................................................................................57

k) Fonction Faderstart ............................................................................................................................58

l) Arrêt ......................................................................................................................................................58

12. Entretien et nettoyage ............................................................................................................................58

13. Dépannage ..............................................................................................................................................59

14. Conseils pour la manipulation des CD ....................................................................................................60

15. Elimination ..............................................................................................................................................60

16. Caractéristiques techniques....................................................................................................................60

6. Explication des signes



Le symbole de l'éclair dans un triangle est utilisé pour signaler un danger pour votre santé, par ex. par une décharge électrique.



Le point d'exclamation dans un triangle signale des dangers particuliers lors du maniement, du fonctionnement et de la manipulation de l'appareil.

☞

Le symbole de la main signale des conseils importants et des remarques complémentaires concernant l'utilisation.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Beschädigungen aufweist

• das Gerät nicht mehr oder nicht mehr korrekt arbeitet

• nach längerer Lagerung unter ungünstigen Verhältnissen,

• nach schweren Transportbeanspruchungen oder

• das Gerät mit Flüssigkeiten, z.B. Regen, in Berührung gekommen ist.

13. Behebung von Störungen

Mit dem "Mc CRYPT-Doppel-CD-Player DJ-2200" haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:



Beachten Sie unbedingt die Sicherheitshinweise!

Problem Ursache Lösung

Keine Anzeige, nachdem Das Netzkabel steckt nicht richtig in Netzkabel korrekt einstecken der Ein/Ausschalter der Steckdose bzw. in der Gerätebuchse eingeschaltet wurde Die CD wird nicht CD ist falsch eingelegt CD mit der beschrifteten Seite wiedergegeben nach oben einlegen

CD ist verschmutzt CD mit weichem Tuch reinigen Bei der eingelegten CD handelt es sich Audio-CD einlegen

nicht um eine Audio CD Beim Abspielen von CDs Die CD ist verschmutzt CD reinigen kommt es zu Aussetzern Die CD ist verkratzt

Die CD hat einen Pressfehler CD erneuern

Das Gerät ist beim Abspielen Doppel-CD-Spieler auf einen ge-

Vibrationen ausgesetzt eigneten stabilen Untergrund

stellen

LC-Displays ohne Funktion Das Systemverbindungskabel wurde nicht

System-Verbindung korrekt herstellen.

oder nicht korrekt eingesteckt. Der PITCH Schieberegler Die PITCH-Taste wurde nicht betätigt PITCH-Funktion einschalten funktioniert nicht Kein Ton hörbar Ein Gerät in der Wiedergabekette ist nicht Gerät einschalten

eingeschaltet.

Am Verstärker/Mischpult wurde der Richtigen Eingang anwählen

falsche Eingang angewählt

Die Lautstärkeregler des Verstärkers/ Lautstärke erhöhen

Mischpultes bzw. der Endstufe stehen auf

Stellung "MINIMUM" Ein Kanal funktioniert nicht Es hat sich ein Cinchkabel vom Cinchkabel korrekt anschließen

Audioausgang des CD-Spielers bzw.

vom Verstärker/ Mischpult - Eingang

gelöst

Am Verstärker/ Mischpult wurde der Balance richtig einstellen

Balanceregler verdreht

Das Cinchanschlusskabel ist defekt Cinchkabel erneuern Faderstart funktioniert CONTROL-UNIT-Buchsen wurden nicht CONTROL-UNIT-Buchsen richtig nicht mit dem Mischpult verbunden anschließen

Fehlender Audioanschluss zwischen Audioausgang des CD-Spielers

Mischpult und CD-Spieler korrekt an das Mischpult

anschließen

Page 20



Andere "Reparaturen" als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.

14. Tipps zur Handhabung von CDs

• Fassen Sie die CD nur an den Kanten an. Sie vermeiden somit Fingerabdrücke und Verunreinigungen auf der Oberfläche.

• Fassen Sie Ihre CDs nur mit sauberen Händen an.

• Sollte eine CD trotzdem einmal verschmutzt sein, wischen Sie diese mit einem weichen, fusselfreien Tuch von der Mitte nach außen hin ab. Vermeiden Sie unbedingt kreisende Bewegungen beim Reinigungsvorgang. Verwenden Sie keine Lösungsmittel.

• Bei hartnäckigen Verschmutzungen verwenden Sie bitte einen handelsüblichen CD-Reiniger (keinen Schallplattenreiniger) und beachten Sie dessen Bedienungsanweisungen.

• Beschriften Sie Ihre CDs nicht, dies könnte zu Lesefehlern führen. Bringen Sie keine Aufkleber o.ä. an. Aufkleber könnten sich z.B. im CD-Spieler lösen und diesen beschädigen.

• Bewahren Sie Ihre CDs nach dem Abspielen in den mitgelieferten CD-Hüllen auf.

• Vermeiden Sie bei der Lagerung von CDs direkte Sonneneinstrahlung, Hitze und Feuchtigkeit.

15. Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

16. Technische Daten

Betriebsspannung: 230V~ / 50Hz Leistungsaufnahme: 14W

Abspielbare Medien: Standard Audio CDs 8cm und 12cm und CD-R Ausgangsspannung: 2V RMS +/- 0,5dB Kanaltrennung: 89 dB Pitch-Geschwindigkeitsregelung: +/-4%, +/-8%, +/-16% Pitch-Bend-Geschwindigkeitsregelung: +/-16% Frequenzgang: 20–20.000 Hz, +/-0,4dB

S/N-Ratio: 92dB Klirrfaktor: 0,01%

Analoger Audioausgang: Unsymetrische Stereo-Cinchbuchsen Digitaler Audioausgang: Unsymetrische Cinchbuchsen Masse Laufwerkseinheit: ca. 4,8 kg Masse Steuereinheit: ca. 1,4 kg Abmessungen Laufwerkseinheit (B x H x T): 482 x 88,8 x 251 mm Abmessungen Steuereinheit (B x H x T): 482 x 88,8 x 60 mm

Umgebungsbedingungen:

Lagerungstemperaturbereich: -20°C bis 60°C Arbeitstemperaturbereich: +5°C bis +35°C Luftfeuchtigkeitsbereich: 25% bis 85% relative Luftfeuchte (nicht kondensierend)

2. Utilisation conforme

Le lecteur de CD « Mc CRYPT DJ-2200 » est un lecteur semi-professionnel. Il permet de lire des CD audio standard. Les domaines d'utilisation de l'appareil sont le domaine domestique et le domaine semi-professionnel. Le signal de la sortie audio à bas niveau doit, pour être amplifié, être transmis à un amplificateur externe (en utilisant éventuellement une table de mixage ou un préamplificateur). L'appareil n'est pas destiné au branchement direct sur des haut-parleurs.

Le lecteur de CD est composé d'une unité de commande et d'un double lecteur. Les deux unités ne doivent être utilisées qu'ensemble.

Toute utilisation autre que celle précédemment décrite peut endommager cet appareil entraînant des risques de court-circuit, d'incendie, de décharge électrique, etc. L'appareil ne doit être ni transformé, ni modifié. Le boîtier ne doit pas être ouvert !



Veuillez observer impérativement les consignes de sécurité !

3. Caractéristiques des composants

• Double lecteur de CD

• Partie commande à part

• Oversampling octuple (suréchantillonnage) convertisseur D/A 1 bit

• Molette Jog Shuttle

• Touches de saut de plage ou de recherche séparées

• Fonction AUTOCUE

• Montage possible dans une baie de 19 pouces

• Réglage de la vitesse Pitch de +/- 4 %, +/- 8 %, +/- 16 %

• Fonction LOOP (boucle de lecture)

• Fonction RELAY (commutation automatique entre les deux lecteurs de CD)

• Recherche précise frame par frame (frame = la plus petite unité de lecture possible du lecteur de CD)

• Sortie audio analogique et numérique

• Fonction Faderstart

4. Contenu de la livraison

• Unité de commande

• Unité lecteur

• 2 x câble cinch stéréo

• 1 x câble de connexion système

• 2 x connecteur Faderstart (câble jack)

• Cordon secteur

• Mode d'emploi

Page 21

 1. Introduction

Chère cliente, cher client.

Nous vous remercions d'avoir acheté le « double lecteur de CD Mc CRYPT DJ-2200 ». Avec cet appareil, vous avez acquis un produit à la pointe du développement technique et bénéficiant d'une grande sécurité de fonctionnement.

Ce produit répond aux exigences des directives européennes et nationales en vigueur. La conformité a été vérifiée et les déclarations et documents afférents ont été déposés chez le constructeur. Afin de maintenir le produit dans son état actuel et pour un fonctionnement sans risques, les utilisateurs sont tenus de suivre les instructions contenues dans le présent mode d'emploi !

Pour toutes questions, adressez vous à notre service conseil technique France: Tél. 0892 897 777

Fax 0892 896 002 e-mail: support@conrad.fr du lundi au vendredi de 8h00 à 18h00 le samedi de 8h00 à 12h00

Suisse: Tél. 0848/80 12 88

Fax 0848/80 12 89 e-mail: support@conrad.ch du lundi au vendredi de 8h00 à 12h00, 13h00 à 17h00

 1. Introduction

Dear customer,

Thank you for purchasing the "Mc Crypt DJ-2200 dual CD player". With this appliance, you have purchased a state-of-the-art product.

This product meets the requirements of all current European and national guidelines. Its conformity has been certified. The corresponding declarations and documents are held by the manufacturer. You, as the user, must observe these operating instructions to maintain this status and ensure safe operation.

For a fast response of your technical enquiries please use the email address listed below.

Germany: Fon. + 49 9604/40 88 80

Fax + 49 9604/40 88 48 e-mail: tkb@conrad.de Mon to Thurs 8.00am to 4.30pm Fri 8.00am to 2.00pm

Page 22

2. Intended use

The "Mc CRYPT DJ-2200" is a semi-professional CD player. It used to play standard audio CDs. This appliance is intended for operation at home and in semi-professional environments. The low-level audio output signal must be transmitted to an external amplifier (which might be used together with a mixer or pre-amplifier) for amplification. The appliance should not be connected directly to loudspeakers.

The CD player consists of a control unit and a dual disc drive. Both units may only be operated together.

Any other use than that described above can result in damage to the product, involving such hazards as short-circuits, fire and electrocution. No part of the product may be modified or retrofitted and the housing may not be opened!



The safety instructions must be observed at all times.

3. Equipment features

• Dual-CD-disc drive

• Remote control unit

• 8 x over-sampling, 1 bit D/A converter

• Jog shuttle wheel

• Separate track skip and search buttons

• AUTOCUE function

• Installation possible in a 19" rack system

• Pitch speed control of +/- 4%, +/- 8%, +/- 16%

• LOOP function (playback loop)

• RELAY function (automatic switchover between the two CD drives)

• Frame-precise search (frame = smallest possible scanning unit of the CD player)

• Analogue and digital audio outputs

• Fader start function

4. Scope of delivery

• Control unit

• Drive unit

• 2 x stereo cinch cables

• 1 x system connection cable

• 2 x fader start lines (jack cable)

• Mains cable

• Operating instructions



Repairs other than those just described should only be performed by authorised electricians.

14. Useful notes on handling CDs

•

Hold CDs only by the edges. In this way you can prevent fingerprints and dirt on the surface.

• Only touch your CDs with clean hands.

• If a CDs is dirty nevertheless, wipe it clean from the centre to the rim with a soft, lint-free cloth. Avoid circular motion when cleaning CDs. Do not use any solvents.

• Please use a commercially available CD cleaning agent (do not use a cleaning agent for vinyl records) to remove dirt which is difficult to remove, while observing the instructions of the manufacturer.

• Do not write on your CDs since this can result in reading errors. Do not apply any stickers or similar. Stickers can become stuck in the CD player, for example, and damage it.

• Store your CDs in the supplied CD cases after playing them.

• Avoid exposing CDs to direct sunlight, heat and moisture when storing them.

15. Disposal

Dispose of the product at the end of its service life in accordance with the current statutory regulations.

16. Technical specifications

Operating voltage: 230 V~/50 Hz Power consumption: 14 W

Playback media: Standard audio CDs, 8 cm and 12 cm and CD-R Output voltage: 2 V RMS +/- 0.5 dB Channel separation: 89 dB Pitch speed control: +/-4%, +/-8%, +/-16% Pitch bending speed control +/-16% Frequency response: 20–20,000 Hz, +/-0.4 dB

S/N ratio: 92 dB Distortion factor: 0,01%

Analogue audio output: Unsymmetrical stereo cinch sockets Digital audio output: Unsymmetrical cinch sockets Drive unit weight: Approx. 4.8 kg Weight of the control unit: Approx. 1.4 kg Drive unit dimensions (W x H x D): 482 x 88.8 x 251 mm Control unit dimensions (W x H x D): 482 x 88.8 x 60 mm

Ambient conditions:

Storage temperature range: -20°C to 60°C Operating temperature range: +5°C to +35°C Humidity range: 25% to 85 % relative humidity (non-condensing)

Page 23

It can be assumed that safe operation is no longer possible if:

• The appliance has visible signs of damage.

• The appliance is no longer working or working properly.

• The appliance has been stored under unfavourable conditions for a long period of time.

• The appliance has been subjected to excessive strain during transport.

• The appliance has come in contact with liquids, such as rain.

13. Troubleshooting

By purchasing the "Mc CRYPT DJ-2200 dual CD player", you have acquired a safe, state-of-the art product. Problems and malfunctions can occur nevertheless. We would therefore like to show you how to eliminate certain malfunctions yourself.



Observe the safety instructions by all means!

Problem Cause Solution

No display after switching The mains cable is not inserted Plug in the mains cable properly. on the on/off switch. properly in the mains socket or

the socket of the appliance. The CD is not CD has not been inserted properly. Insert the CD with the written played back. side facing upwards.

CD is dirty. Clean the CD with a soft cloth.

The inserted CD is not an audio CD. Insert an audio CD.

There are drop outs when The CD is dirty. Clean the CD. playing the CD. The CD is scratched.

The CD is badly pressed. Renew the CD.

The appliance is subjected to Place the dual CD player on an

to vibrations. appropriate stable surface.

LC displays are not working.

The system connection cable has not been

Establish a correct system connection.

inserted or has not been inserted properly. The PITCH slide control The PITCH button has not been pressed. Switch on the PITCH function. is not working. No sound can be heard. A playback appliance is not switched on. Switch on the appliance.

The wrong input has been selected Select the right input.

on the amplifier/mixer.

The volume controls of the amplifier/ Increase the volume.

mixer or the output stage are set to the

"MINIMUM" position. A channel is not working. A cinch cable has become Connect the cinch cable properly.

disconnected from the audio output

of the CD player or from the amplifier/

mixer input.

The wrong balance has been selected Set the balance properly.

on the amplifier/mixer.

The cinch connection cable is defective. Renew the cinch cable. The fader-start function CONTROL-UNIT sockets have not been Connect the CONTROL-UNIT is not working. connected to the mixer. properly.

Missing audio connection between Connect the audio output of the

the mixer and CD player. CD player properly to the

mixer.

5. Table of contents

1. Introduction ............................................................................................................................................23

2. Intended use ............................................................................................................................................24

3. Equipment features ................................................................................................................................24

4. Scope of delivery ....................................................................................................................................24

5. Table of contents ....................................................................................................................................25

6. Explanation of signs ................................................................................................................................25

7. Safety instructions and danger warnings ................................................................................................26

8. Connection elements and controls..........................................................................................................28

9. Setting up/Rack installation of the device ..............................................................................................32

10. Connection ..............................................................................................................................................33

a) Connecting the control unit and drive unit ..........................................................................................34

b) Connection of the audio cinch outputs ..............................................................................................34

c) Connection of the digital audio outputs ..............................................................................................34

d) Connection of the CONTROL-START sockets (fader start) ................................................................34

e) Connection to the power supply ........................................................................................................34

11. Putting the appliance into service ..........................................................................................................35

a) Switching on the appliance ................................................................................................................35

b) Inserting CDs ......................................................................................................................................35

c) Playback ..............................................................................................................................................36

d) Title selection ......................................................................................................................................36

e) Selecting a section within a track........................................................................................................36

f) SEARCH ..............................................................................................................................................37

g) CUEING ..............................................................................................................................................37

h) Synchronisation of the CD speed........................................................................................................38

i) Playback loop (LOOP function) ............................................................................................................38

j) RELAY operation ..................................................................................................................................38

k) Fader start function..............................................................................................................................39

l) Switching off the appliance ..................................................................................................................39

12. Maintenance and care ............................................................................................................................39

13. Troubleshooting ......................................................................................................................................40

14. Useful notes on handling CDs ................................................................................................................41

15. Disposal ..................................................................................................................................................41

16. Technical specifications ..........................................................................................................................41

6. Explanation of signs



The triangle containing a lightning symbol is used to indicate whenever your health is at risk (due to electrocution, for example).



An exclamation mark in a triangle indicates particular risks in handling or operating the appliance.

☞

The hand symbol refers to useful tips and additional information on using the appliance.

Page 24

7. Safety instructions and danger warnings



Any guarantee claims are rendered invalid if damage occurs due to non-observance of these operating instructions. We assume no liability for any consequent damage. We assume no liability for personal injury or damage to property caused by incorrect



handling or nonobservance of the safety instructions. Any guarantee claims expire in such cases.

Unauthorised conversions and/or modifications of the appliance are not permitted for safety and licensing reasons (CE).

The appliance is approved for operation in dry, closed rooms only. Do not operate the device nearby water, such as in bathrooms or nearby swimming pools.

The appliance may not be exposed to extreme temperatures (<+5°C / >+35°C) in operation.

The appliance may not be subjected to strong vibrations or heavy mechanical strain.

The appliance may not be exposed to excessive moisture (due to dripping or sprayed water, for example).

Do not place any vessels filled with liquid, such as glasses or vases, on top of or directly next to the appliance. They could fall over, causing water to enter the appliance. Never pour out liquids above the appliance. Do not place any small objects, such as coins or paper clips, on the appliance since they could fall inside the appliance. You run a high risk of causing a fire or lifethreaening electrocution! If any liquid or objects enter the appliance nevertheless, pull the mains plug out of the socket immediately and contact a specialist.

The appliance has been constructed according to protection class II.

Only a 230 V~/50 Hz mains socket may be used as source of power for the appliance. Never try to operate the appliance with any other voltage.

Only pull the mains plug out of the socket by the intended gripping surface. Do not pull it by the cable.

Never plug the mains plug in or out with damp or wet hands.

• Always pull the mains plug out of the mains socket:

- Before cleaning the appliance

- If there is a thunderstorm

- If you will not be using the appliance for a long period of time (>1 week)

Electrical appliances must be kept out of the reach of children. Be particularly careful if children are present. Children are not aware of the hazards involved in handling electrical appliances improperly. Children could attempt to poke objects into the appliance. There is a life-threatening danger of electrocution.

k) Fader start function

The appliance allows you to start the respective CD player from the mixer.

Condition for using the fader-start function:



The fader-start function can only be used if the appliance is connected to a compatible mixer. The dual CD player or the mixer can be damaged by connecting an unsuitable mixer.

1. The CONTROL-START socket of the respective CD player must be connected to the corresponding

control output on the mixer with the supplied 3.5 mm jack-plug cable .

2. The audio outputs of the CD player must be connected to a corresponding audio input on the mixer.

Procedure:

Insert a CD in the CD player and select the desired track. The CD player starts to play as soon as the corresponding button or slide control (usually CROSSFADER) is operated on the mixer. The CD player switches to pause mode at its CUE mark if the mixer control is returned to its original position.

☞

The fader start function is a CUE mark start function. This means the CD player starts to play from the CUE mark as soon as the starting command is received from the mixer. The CD player returns to the CUE mark and switches to pause mode due to the stop command from the mixer.

Functional description:

The control command from the mixer is transmitted to the CD player by means of the 3.5 mm mono jackplug control cable. The positive terminal (tip) of the jack plug is connected briefly to the audio earthing by means of the starting command. The negative terminal (shaft) of the jack plug is connected briefly to the audio earthing by means of the stop command.

l) Switching off the appliance

Take the CDs out of the CD compartments before switching off the appliance. Close both CD compartments. Switch off the amplifier and, if a mixer is connected, switch it off as well. Switch off the dual CD player with the on/off switch only afterwards. If one of the CD compartments is not closed properly, switch the dual CD player back on again and close the CD compartment with the OPEN/CLOSE button.



Do not try to close an open CD compartment manually with the appliance switched off since this would damage the CD player.

12. Maintenance and care

Make sure you observe the following safety instructions before cleaning the appliance or subjecting it to maintenance:



Pull the mains plug out of the mains socket. The appliance may only be repaired or opened by a specialist who is familiar with the risks involved and the relevant regulations.

All connected appliances must be disconnected from the mains supply (by pulling the mains plug) prior to maintenance or repairs. Never open the appliance since it is maintenance free. The guarantee is rendered invalid by opening the appliance.

The outside of the appliance should only be cleaned with a soft, dry cloth or brush. Do not use any aggressive cleaning agents or chemical solutions under any circumstances, since they could damage the housing or impair operation.

Check the technical safety of the appliance regularly, for damage to the housing or the mains cable for example. If you have reason to assume that safe operation is no longer possible, remove the appliance from service and secure it against inadvertent operation.

Page 25

h) Synchronisation of the CD speed

To mix or cross-fade two signal sources "cleanly", it is often necessary to synchronise the beat of the two pieces of music first.

There are two ways of doing this:

1. The playing speed can be changed statically (permanently) with thePITCH slide control. This function is

used if the beat tempo of two tracks is completely different.

2. The playing speed can be changed temporarily with the PITCH bend buttons. This function is used if

two tracks have the same beat but need to be synchonised.

PITCH slide control

1. Switch on the function by pressing in the PITCH button.

Select the desired maximum change of pitch of 4%, 8% or 16% with the PITCH % button.

Change the playing speed by moving the PITCH slide control upwards or downwards. The respective variation in speed set is displayed on the LC display. The original playback speed is maintained if the slide control is set to the central position.

PITCH BEND buttons:

1. Hold down the respective PITCH BEND button during playback to change the speed up to 16 %.

Pitch Bend (-) button = reduction of the speed Pitch Bend (+) button = increase of the speed

2. The extent to which the playing speed varies depends on how long the PITCH button is pressed.

3. The playing speed specified by the PITCH control slide is returned to after letting go of the button.

i) Playback loop (LOOP function)

This function can be used to define a playback loop. The starting point and end point of the loop can be selected in playback and pause mode.

1. Press the LOOP-IN button after arriving at the desired starting point. The starting point of the playback

loop is set.

2. Press the LOOP-OUT button after arriving at the desired end point. The yellow LEDs next to the LOOP- OUT button flash. The set loop is now played. Playback continues until the LOOP function is stopped by pressing the LOOP-OUT button. The yellow LEDs next to the LOOP-OUT button go on.

3. If the playback loop was stopped, it can be restarted by pressing the RELOOP button. The LOOP-OUT button must be pressed to end the playback loop.

☞

The existing playback loop is deleted as soon as a new playback loop is programmed.

j) RELAY operation

Tracks of the two CD drives are played alternately with this function. This means the CD in one of the drives is played as soon as a track on a CD in the other drive has finished.

1. Insert a CD in both CD compartments.

2. Press the RELAY button. The red LED above the button goes on. Single-track playback mode (SINGLE) is automatically activated on both CD player sides by pressing the RELAY button.

3. Start playing CD player 1. Once CD player 1 has arrived at the end of the track, it switches to pause mode and CD player 2 automatically starts to play. Once the end of the track (on CD player 2) is reached, CD-player 1 automatically starts playing the next track, and so on.

4. You must press the RELAY button again to end the RELAY function.

Do not leave the appliance unattended while operating it.

• Never place the appliance on an unstable or movable surface. Persons could be injured or the appliance damaged by it falling down.

• When using a rack, make sure it is in a stable position and is transported securely. Installation on uneven, slanted surfaces or stopping the rack abruptly during transport can result in the rack overturning or appliances falling from or out of the rack and injuring people.



Live components can be exposed by opening covers or removing components (unless this can be done without tools). Contact points can also be live. If the appliance has to be opened in order to calibrate, service, repair or replace components or assemblies, all of its poles must be disconnected from all sources of voltage first. If the appliance has to be kept open and under voltage during maintenance or repairs, this work may only be carried out by a specialist who is familiar with the risks involved and the relevant regulations.

• This product is equipped with a laser of class 1. Never open the appliance. Only trained specialists who are familiar with the respective hazards are permitted to make adjustments or carry out maintenance work. Adjustments made by unqualified persons could result in dangerous laser radiation.



A laser warning sign is on the back of the appliance and in the CD compartment. Do not remove the warning signs from the appliance. Do not open up the appliance or try to gain access to the inside of the appliance. Never stare into the laser beam. Laser radiation can damage your eyes.

• Never connect the appliance directly after transferring it from a cold to a warm room. The condensation

water that forms could destroy the appliance or result in an electric shock. Allow the device to reach room temperature before connecting it. Wait until the condensation water has evaporated. This can take some hours.

• Do not place any naked flames such as those of burning candles on or next to the appliance.

• Do not place the appliance on soft surfaces such as carpets or beds. Do not cover the air vents of the

appliance. Do not obstruct the air circulation with objects such as magazines, table cloths or curtains. This prevents the dissipation of heat from the appliance and can result in overheating.

• Only use the appliance in a moderate climate, not in tropical environments.

• All persons involved in operating, installing and servicing the appliance and putting it into service must be

trained and qualified accordingly and observe these operating instructions.



Defective mains cables may only be replaced by specialists. Danger of electrocution!

• Do not leave the packaging material lying around carelessly since it can become a source of danger for

children playing with it.

• The CD player may be a source of interference to radios or television sets. Keep it therefore a sufficient

distance away from such appliances.

• The accident prevention regulations and the regulations of the employers' liability insurance association

should be observed at commercial institutions.

If you are not sure about the correct connection or if questions arise which are not answered by the operating instructions, please do not hesitate to contact our technical support or a specialist of your choice. Consult a specialist if you are in doubt about the operating principle or the safety of the product.

Page 26

8. Connection elements and controls

The buttons and operational controls of CD player 1 (DISC 1) and CD player 2 (DISC 2) are operated in exactly the same way. To keep these instructions clear and concise, each of the buttons and operational controls, which are available twice, are described only once in the following.

Control unit of CD player 1 (DISC 1)

The left-hand side of the control unit is used to control CD player 1 (on the left).

Control unit of CD player 2 (DISC 2)

The right-hand side of the control unit is used to control CD player 2 (on the right).

☞

The diagrams can be found on the fold-out page

Control unit

(1) SHUTTLE wheel

Function during playback: The shuttle wheel can be used to quickly move forwards or backwards. Fast forward is performed by turning the wheel clockwise (FWD+). Fast backward is performed by turning it anti-clockwise (REV-). The speed of the search function depends on how far the shuttle wheel is turned clockwise or anti-clockwise.

Function in pause mode: The appliance switches to "stutter mode" (continuous repetition of a small section of the CD) if the shuttle wheel is used in pause mode. This makes it easier to find specific playback points.

(1a) JOG wheel

Function during playback: The JOG wheel can be used to increase (clockwise rotation) or reduce (anti-clockwise rotation) the playback speed temporarily by +/-16%. The CD is played at its original speed as soon as the wheel is no longer moved.

Function in pause mode: The appliance switches to "stutter mode" (continuous repetition of a small section of the CD) if the JOG wheel is used in pause mode. You can move backwards and forwards step-by-step within a CD track with the JOG wheel. This makes it easier to find specific certain playback points (e.g. the CUE mark). The search speed depends on how far the wheel is turned clockwise or anti-clockwise.

(2) LC display

The most important settings and the CD play data are shown on the LC display (liquid crystal display).

(3) PITCH - slide control

The playback speed can be changed with the slide control. Push the control downwards (position +) to increase the playback speed. The speed is reduced by pushing the control upwards (position -). In the central position, you can slightly feel the slide control clicking into place. The original playback speed and tone pitch are reproduced in this position.

This setting can be made with or without a CD. The pitch setting is retained after changing the CD.

☞

The slide control only takes effect if the function has been switched on with the PITCH key. The maximum possible change to the playback speed in percent is specified by the setting made with the PITCH % key.

The playing speed is altered with the JOG wheel (1a) in playback mode. The extent to which the playing speed is changed depends on the speed at which the wheel is turned.

☞

You can operate the SHUTTLE or JOG wheel in pause or playback mode. In pause mode, the CD player switches to "stutter mode" as soon as one of the wheels is operated.

f) SEARCH

This type of search is ideal for quickly finding points within tracks. Hold down the Search button  or . The appliance begins to search backwards or forwards. The CD can be heard during the search.

☞

The appliance automatically increases the search speed if one of the search buttons is pressed for a longer period of time.

This function allows you to work through the tracks. The button can be pressed in playback or pause mode. The appliance switches to "stutter mode" after pressing one of the search buttons in pause mode.

g) CUEING

You can select the playback starting point with the CUE function. The advantage of this function is that, for example, pauses at the start of tracks are not played and there are therefore no delays after starting to play a track. The red LED next to the CUE button flashes whenever a new CUE mark is set. The CUE LED lights up permanently as soon as the appliance is in CUE mode.

Auto-CUE:

The appliance automatically sets the CUE mark to the point where the music starts after it is switched on or one of the track skip buttons  or  is pressed.

Back-CUE function:

Press the CUE button in playback mode and the CD player will go to the beginning of the song or return to the saved CUE mark and switch to pause mode.

Saving CUE marks manually:

First way: The CD player is in playback mode.

1. Press the PLAY/PAUSE button once you have arrived at the desired music point and the CD player will

switch to pause mode.

2. Start playback again by pressing the PLAY/PAUSE button. The red LED next to the CUE button flashes

briefly. The CUE mark was set where the playback was restarted.

3. If you now press the CUE button, the CD player jumps back to the CUE mark and switches to pause

mode. The red LED next to the CUE button goes on.

Second way: The CD player is in pause mode.

1. Search for the desired starting point with the search buttons  or the JOG wheel.

2. Start playback by pressing the PLAY/PAUSE button. The red LED next to the CUE button flashes

briefly. The CUE mark was set where the playback was started.

3. If you now press the CUE button, the CD player returns to the CUE mark and switches to pause mode.

The red LED next to the CUE button goes on.

Checking the CUE mark:

Press the CUE button and hold it down in CUE mode (red LED next to the CUE button goes on). The CD is played as long as you hold down the CUE button. The CD player returns to the CUE mark and switches to pause mode after letting go of the button.

Deleting the CUE mark:

The CUE mark is automatically deleted as soon as a new CUE mark is set.

Page 27

☞

The CD compartment can not be opened in playback mode. This prevents any accidental interruptions to playback. Stop the CD before pressing the OPEN/CLOSE button.

c) Playback

Press the PLAY/PAUSE button. Playback begins. The time display starts to runs and the green LED next to the button goes on. The point at which playback is started is automatically saved as CUE mark.

There are two ways of stopping playback.

1.Press the PLAY/PAUSE button. The appliance switches to pause mode at the current playback point and

the green LED next to the button flashes.

2.Press the CUE button and the appliance will return to the CUE mark and switch to pause mode.

d) Track selection

You can select the CD track with the respective track skip button  or . The CD player goes to the beginning of the selected track.

☞

If you hold down the track skip button, the CD player will skip through the track numbers until you let go of the button.

Track skip button 

The next CD track is selected by pressing the button . The CD player goes to the first track of the CD in playback mode if the button is pressed during the last track of the CD.

Track skip button 

The beginning of the previous track is selected by pressing the button  once. The CD player goes to the beginning of the track currently being played if this button is pressed during playback.

+10 – button

You can skip 10 tracks on the CD by pressing this button.

☞

Tracks selected with the track skip button are selected in the mode in which the CD player was before the button was pressed.

Examples:

• If the track skip button is pressed in pause mode, the CD player switches to the beginning of the selected track and remains in pause mode.

• If the track skip button is pressed in playback mode, the CD player switches to the beginning of the selected track and starts to play it.

• The CD player always switches to pause mode directly after selecting a track if the CD player is set to single-track playback mode (SINGLE).

☞

The appliance automatically resets the CUE mark to the beginning of the track each time a track is selected. The red LED next to the CUE button flashes briefly.

e) Selecting a section within a track

The shuttle wheel (1) is used to quickly find a specific point within a track. The search speed depends on how far the wheel is turned clockwise or anti-clockwise. The wheel automatically returns to the central position after letting go of it. To search forwards, turn the shuttle wheel clockwise. To search backwards, turn the shuttle wheel anticlockwise.

The JOG wheel (1a) is used to quickly find a specific point within a track. In pause mode, it is very easy to set the start of the beat precisely with the rotary wheel, since the track is scanned in very small steps (frames) and the search steps can be heard. To search forwards, turn the JOG wheel clockwise. To search backwards, turn the JOG wheel anticlockwise.

(4) LOOP - In button

The starting point of the playback loop is set by pressing this button. A detailed description of the "LOOP" function can be found under "Playback loop (LOOP function)".

(5) OPEN/CLOSE button

You can open and close the respective CD compartment with this button.

☞

The CD compartment cannot be opened while the CD player is in playback mode.

(6) +10 – button

You can skip 10 tracks on the CD by pressing this button. Example: If the appliance is at track 4, the playback point skips to track 14 by pressing the +10 – key.

It skips to track 24 by pressing the +10 button again. The appliance returns to track 4 if there are not

enough remaining tracks on the CD.

(7) SGL/CTN button

You can switch the CD player between single track playback (SINGLE) and continuous track playback (CONTINUOUS) with this button. "SINGLE" is displayed on the LC display in single track playback mode.

CONTINUOUS playback: All tracks of the CD are played one after another.

SINGLE playback: The appliance plays a track and then automatically switches to pause mode

at the start of the following track.

☞

The appliance is automatically set to CONTINUOUS playback mode after switching it on.

(8) PITCH - % key

The maximum PITCH speed change is switched between 4%, 8% and 16% with this key. The corresponding LED 4, 8 or 16 goes on.

(9) TIME button

A short press of this button switches between the various CD time counters on the LC display.

The following displays are available for selection:

• Remaining track time (REMAIN is displayed)

• Played track time

• Total remaining time of the CD (TOTAL REMAIN is displayed)

(10) Track skip buttons  

You can select any track on the CD with the track skip buttons, . You can skip through the tracks of the CD at accelerated speed by holding down the button.

 = backward track skip  = forward track skip

(11) LOOP - OUT button

The end point of the playback loop is set and the playback loop started simultaneously by pressing this button. The playback loop is ended by pressing the button again.

☞

A detailed description of the "LOOP" function can be found under "Playback loop (LOOP function)".

Page 28

(12) RELAY button

This button is used to activate or deactivate the RELAY function. The LED above the button goes on if the RELAY function is activated.

☞

A detailed description of the RELAY function can be found under "Relay operation".

(13) PITCH button

This button is used to activate the "PITCH slide control" (3) function. The LED above the button goes on whenever the PITCH function is switched on.

(14) PITCH - BEND buttons

The playback speed of the CD player can be increased or reduced temporarily by 16% with these buttons.

Pitch bend (-) button = reduces the speed Pitch bend (+) button = increases the speed

(15)  SEARCH  button

A desired point within a CD track can be selected with these buttons. You can move small steps by pressing the button briefly. The search is accelerated if the button is held down.

 = backward search  = forward search

(16) RELOOP button

This button allows you to retrieve a saved playback loop. The LOOP-OUT button must be pressed to end the playback loop.

☞

A detailed description of the "LOOP" function can be found under "Playback loop (LOOP function)".

(17) PLAY/PAUSE button

The CD is played or switched to pause mode with this button. The green LED next to the button goes on in playback mode and flashes in pause mode.

(18) CUE button

CUE function during playback: The CD player returns to the beginning of the piece of music or to the previously selected CUE mark and switches to pause mode if the CUE button is pressed during playback.

CUE function in pause mode: You can pre-hear tracks by holding down the CUE button with the CD player in pause mode. The CD player returns to the beginning of the song or to the CUE mark as soon as the CUE button is let go of.

☞

A detailed description of the "CUE function" can be found under "CUEING".

(19) System connection socket of the CD control unit

The data is transmitted between the drive unit and the control unit via this socket.

(20) CONTROL - START socket (fader start) CD player 1 can be remote controlled by an appropriately equipped mixer via the CONTROL-START socket.

☞

The CONTROL START UNIT 1 socket takes effect on the part of the appliance named DISC 1. The CONTROL START UNIT 2 socket takes effect on the part of the appliance named DISC 2.

Make sure the voltage specifications on the nameplate (back of the appliance) correspond to the available power supply voltage before establishing the connection. Serious damage can be caused by incorrect supply voltages.

Connect the appliance connection plug of the supplied mains cable to the "AC INPUT" (27) mains connection of the dual CD player. Insert the mains plug into a 230 V~/50 Hz mains socket.

11. Putting the appliance into service



Only put the appliance into service once you have become familiar with its features and these operating instructions. Check whether all connections have been established properly. Do not put the appliance into service if it is damaged.

Do not listen to music at excessive volume since it can damage your hearing.

The amplifier of the system should always be switched on last and switched off first. In this way you can prevent any undesired noises (which can be made when switching off the CD player, for example) from damaging the amplifier or loudspeakers.

Make sure the connected appliances are not overloaded. Playback may not be distorted under any circumstances. If any distorted music signals can be heard even though the volume which is set on the amplifier is not too high, switch off the dual CD player immediately and check the connection. Please contact a specialist if there is no error to the connection.

CD player 1 and CD player 2 are equipped with exactly the same features and can be operated separately.

a) Switching on the appliance

Turn the volume of the connected amplifier to a minimum. Switch off the dual CD player by the on/off switch. Then, if a mixer is connected, switch it on and finally switch on the amplifier of the system.

b) Inserting CDs

Open the CD compartment by pressing the OPEN/CLOSE button either on the control unit or the drive unit. "OPEN" appears on the display.

☞

The open drive tray is closed automatically after about 60 seconds if no other button is pressed.

Insert an audio CD in the CD tray with the written side facing upwards. Hold the CD by the outer edge and avoid touching its inner surface.



The dual CD player is only designed for playing audio CDs. Do not insert any other CDs. Make sure the CD is placed properly in the recess in the tray intended for this purpose.

Only insert CDs, and only one CD at a time in each CD tray. Never interfere with the motordriven movements of the CD drive tray. Do not push the CD compartment

closed since this

would damage the mechanics and result in malfunctions.

Close the drive tray by pressing the OPEN/CLOSE button again. The appliance reads in the CD ("rEAd" is displayed). The total amount of tracks and the total CD playing time is briefly displayed on the LC display. The appliance then automatically sets the CUE mark at the beginning of the music of the first track on the CD. The CD player switches to pause mode after reading in the CD.

Page 29

a) Connecting the control unit and drive unit

Connect the system connection socket (19) of the control unit to the system connection socket (26) on the drive unit with the supplied system control cable.



Only use the supplied system connection cable as connection cable. Do not try to plug in the cable with force. There is only one position in which the plugs can be inserted. Operation is not possible without the control unit and drive unit connected.

b) Connection of the audio cinch outputs

Connect a free cinch input of your amplifier or mixer (CD 1 for example) to the AUDIO-OUT (29) cinch output.

Connect a free cinch input of your amplifier or mixer (CD 2 for example) to the AUDIO-OUT (31) cinch output.

The white AUDIO-OUT socket (L) of the drive is connected to the left input of the respective amplifier or mixer.

The red AUDIO-OUT socket (R) of the drive is connected to the right input of the respective amplifier or mixer.



Only appliances with analogue audio cinch inputs (LINE level) may be connected to the outputs to avoid any distortion or mismatching which could damage the appliance.

c) Connection of the digital audio outputs

If you own an amplifier or a mixer with digital coaxial audio inputs (SPDIF), you can also connect the dual CD player to them via the digital outputs (28) and (30).

d) Connection of the CONTROL-START sockets (fader start)

You can play or stop CDs with the CD player directly from a mixer. Connect the the fader start control socket of an appropriate mixer to the respective CONTROL-START socket (20) for this purpose. Use the supplied 3.5 mm mono jack-plug cable.



Only connect compatible mixers. Both the dual CD player and the mixer can become damaged by connecting unsuitable appliances.

Prerequisites:

The CD player starts to play once the audio earthing is connected to the tip of the jack plug by a short pulse. The CD player switches to pause mode once the audio earthing is connected to the shaft of the jack plug by a short pulse. The mixer must be equipped with a fader, button or switch in order to connect the tip of the jack plug to the audio earthing to start the CD player or connect the shaft of the jack plug to the audio earthing to switch the CD player to pause mode.

The Audio-Out-R&L outputs of the CD player must be connected to the corresponding input sockets of the mixer in order for it to work properly.

No voltage may be applied to the CONTROL-START sockets.

e) Connection to the power supply



The dual CD player and all appliances connected to it must be switched off. Make sure all of the electrical connections and connection cables between the appliance and any extension cables conform to the regulations and comply with the operating instructions.

Drive unit

(21) CD compartment 2

This is the compartment (DISC 2 drive) in which the CD is placed.

(22) OPEN/CLOSE button for CD compartment 2

You can open and close the CD compartment of the DISC 2 drive with this button.

☞

The CD compartment cannot be opened with the CD player in playback mode.

(23) CD compartment 1

This is the compartment (DISC 1 drive) in which the CD is placed.

(24) OPEN/CLOSE button for CD compartment 1

You can open and close the CD compartment for the DISC 1 drive with this button.

☞

The CD compartment cannot be opened with the CD player in playback mode.

(25) ON/OFF "POWER" switch

The dual CD player is switched on and off with this mains switch. The appliance is switched on after pressing the switch. The power indicator above the switch goes on.

(26) System connection socket Connect this socket to terminal (19) on the control unit with the supplied system control cable.

(27) "AC INPUT" mains connection

The supplied mains cable for the power supply of the appliance is plugged in here.

(28) DIGITAL-OUT socket

The audio output signal of CD player 1 is output in digital form at this socket. The digital audio input of an amplifier, for example, can be connected to here.

(29) AUDIO-OUT R&L sockets

The right and left audio signals of CD player 1 are output in analogue form at these cinch sockets. Connect the audio input of your mixer or amplifier here.

Red cinch socket = right output White cinch socket = left output

(30) DIGITAL-OUT socket

The audio signal of CD player 2 is output in digital form at this socket. The digital audio input of an amplifier can be connected here, for example.

(31) AUDIO-OUT R&L sockets

The right and left audio signals of CD player 2 are output in analogue form at these cinch sockets. Connect the audio input of your mixer or amplifier here.

Red cinch socket = right output White cinch socket = left output

Page 30

LC display

(A) – (D) Track, minutes, seconds, frame display and display of additional information

The current CD data, such as position and time, is displayed here. In addition the following messages can be displayed:

"OPEN" = CD compartment is opened "CLOSE" = CD compartment is closed "no dISC" = no CD inserted or inserted CD cannot be read "rEAd" = CD is currently being read

(E) Bar graph display

The temporal status is displayed in "bar form" here in addition to the digital time display. The display depends on which display mode has been set (remaining track time, total remaining time or elapsed track time). The bar display starts to flash 15 seconds before the end of the track.

(F) SINGLE

This symbol appears after selecting single track playback mode.

(G) PITCH display

The current BPM (beats per minute) change is displayed here. The BPM change depends on the PITCH slide control setting.

(H) REMAIN

The remaining time of the current track is displayed if this symbol is lit up.

9. Setting up / Rack installation of the device

The dual CD player is suitable for table top use or for the installation in a 19" (483 mm) rack.



Make sure the appliance is well ventilated when installing it together with other equipment. Do not place the appliance on soft surfaces, such as carpets or beds. Furthermore the air circulation may not be obstructed by objects such as magazines, table cloths or curtains. This prevents heat from being dissipated from the appliance and can result in overheating (risk of fire!). If the appliance is installed in a rack, an additional fan may be necessary to dissipate the heat generated in the rack.

Do not drill any holes or screw any screws into the housing in order to attach the appliance, since this can damage it and impair its safety.

Make sure the appliance is in a stable position on a stable surface. The appliance can injure persons by falling down or overturning.

Only operate the drive unit of the CD player in a horizontal position, since it will not work properly otherwise. Non-observance of these instructions can result in the inserted CD or the drive unit becoming damaged.

B C D

REMAIN

SINGLE

Make sure the connection cable is not being squeezed or damaged by sharp edges. Always lay the cables in such a way that no-one can stumble over them or become entangled in them. There is risk of injury!

Make sure you avoid direct, intensive sunlight, vibrations, dust, heat, cold and moisture when selecting the location of the appliance.

No appliances with strong electric or magnetic fields, such as transformers, motors, wireless telephones, radios or computers, may be within the direct vicinity of the dual CD player, since they can influence the CD player. Furthermore the CD player may be a source of interference to radios or television sets.. Keep it therefore a sufficient distance away from such appliances.

☞

Due to the large variety of paints and polishes used for furniture, it cannot be ruled out that the feet of the appliance may leave visible marks on the furniture. The appliance should therefore not be placed on the surfaces of valuable furniture without any appropriate protection.

Table top use:

Place the drive unit and the control unit on a flat and level surface. The control unit has appropriate feet on the rear. The feet of the appliance are on the bottom of the drive unit.

Use within a rack:

The control unit and drive unit can be built into a 19" rack. A rack with openings on both sides is recommended to allow the appliance to be installed and connected without any problems. Four attachment holes are in the front plate of both the control unit and the drive unit. Attach both the control unit and the drive unit in the rack with four M6 screws. Attachment to the front plate alone is insufficient for a safe attachment. Additional, even attachment must be provided by side and floor rails. The respective rack manufacturers provide several options for this purpose.

10. Connection

Connection example:



Before connecting the dual CD player, disconnect it and any other appliances which are to be connected to it from the mains supply (pull mains plug from the socket). Use the supplied cables to connect the appliance. Interference and safety problems can be caused by using the wrong cables.

Control unit

Drive unit

Mixer

50/60Hz

AC INPUT

CD 1CD 2BOOTHMASTERREC PHONO

OUTPUT CH 2 CH 1

Faderstart

LINE

CD 2

CD 1
