Mixážní pult DJ-20 USB
Obj. č.: 30 52 85
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup mixážního pultu Mc Crypt DJ-20 USB.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Mixážní pult McCrypt DJ-20 USB představuje audio mixážní zařízení,
které je určeno jak pro profesionální, tak i poloprofesionální použití.
Zařízení slouží pro míchání a zesilování nízko úrovňových zvukových signálů z různých hudebních
zdrojů, stejně jako k přehrávání souborů MP3 z USB paměťových médií. Mixážní pult se zapojuje
mezi zdroje signálů, které chcete regulovat a audio zesilovač.
Výrobek se smí napájet pouze přes napájecí adaptér, který je součástí dodávky.
Napájecí adaptér může být připojen pouze k uzemněné zásuvce elektrického proudu
230-240 V~, 50 Hz.
Výrobek se smí používat jenom v suchých, uzavřených místnostech, nikoliv venku v otevřeném
prostranství. Přístroj nesmí přijít do styku s vlhkem (nepoužívejte ho například v koupelně).
Vlastnosti
• 2 kanály (LINE a PHONO přepínatelné vstupy)
• 2 kanály pro mikrofon s přepínačem aktivace
• MP3 přehrávač s integrovaným USB rozhraním
• Konektor pro sluchátka
• LED kontrolky úrovně
• Prolínač kanálů (crossfader)

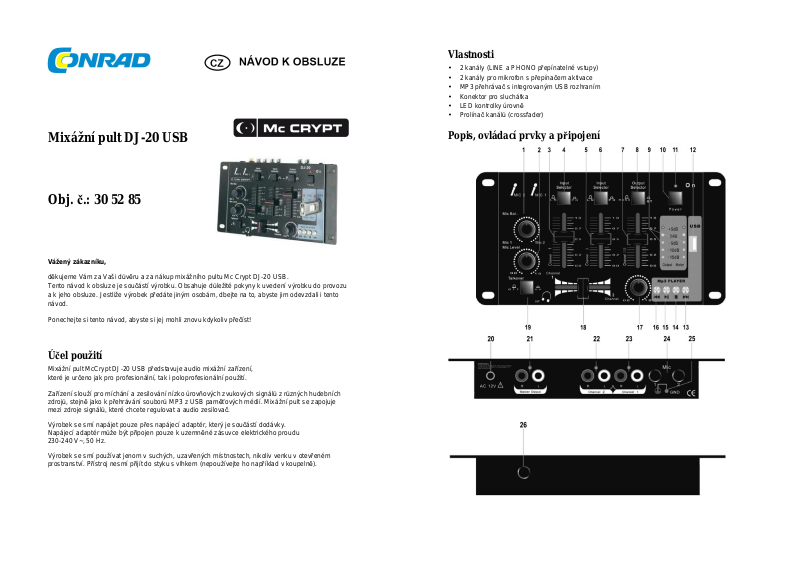

Popis, ovládací prvky a připojení
1) Ovladač MIC BAL
Tento ovladač se používá pro nastavení rozložení hlasitosti mezi mikrofon 1 a 2.
2) Ovladač MIC LEVEL
Ovladač se používá pro nastavení hlasitosti mikrofonů 1 a 2.
3) Prolínač (fader) kanálu CHANNEL 1
Prolínač kanálu použijete pro regulaci úrovně kanálu 1.
Posuňte ovladač do polohy úplně dolů = minimální úroveň kanálu
Posuňte ovladač do polohy úplně nahoru = maximální úroveň kanálu
Prolínače kanálů, které se právě nepoužívají, by měly být staženy dolů.
Snižuje se tím riziko rušení.
4) Přepínač INPUT SELECTOR kanálu 1
Tímto přepínačem určujete, jestli bude ke kanálu 1 připojený gramofon, nebo externí zařízení.
Poloha LN = na vstupní konektor kanálu 1 je připojené externí zařízení (CD přehrávač, kazetový
přehrávač, atd.).
Poloha PH = na vstupní konektor kanálu 1 je připojený gramofon (s magnetickým systémem).
Přepínač dejte vždy do polohy, která odpovídá připojenému zařízení. V opačném případě
se vystavujete riziku poškození mixážního pultu a připojených zařízení.
5) Prolínač (fader) kanálu CHANNEL 2
Prolínač kanálu použijete pro regulaci úrovně kanálu 2.
Posuňte ovladač do polohy úplně dolů = minimální úroveň kanálu
Posuňte ovladač do polohy úplně nahoru = maximální úroveň kanálu
Prolínače kanálů, které se právě nepoužívají, by měly být staženy dolů.
Snižuje se tím riziko rušení.
6) Přepínač INPUT SELECTOR kanálu 2
To samé použití, jako INPUT SELECTOR 1, jenže pro kanál 2.
7) Prolínač kanálu CHANNEL USB
Tento ovladač se používá pro nastavení hlasitost přehrávače MP3.
8) Přepínač OUTPUT SELECTOR
Přepínačem určujete, jestli se bude výstupní signál přenášet v kvalitě stereo, nebo mono.
Poloha MONO = výstupní signál je mono
Poloha ST = výstupní signál je v stereo
9) Indikátor úrovně
Indikátor úrovně ukazuje úroveň výstupního signálu na jednotlivých kanálech.
Dávejte pozor, aby nebyl výstup přetížený. Displej by neměl ukazovat více než 0 dB. Krátké
překročení hodnoty 0 dB při vrcholech impulzu je ještě v normě, ale červená LED kontrolka
by měla vždy svítit jenom krátce.
10) Hlavní vypínač napájení
Vypínač slouží k zapnutí a vypnutí mixážního pultu.
Tlačítko je stisknuté = přístroj je zapnutý
Tlačítko není stisknuté = přístroj je vypnutý
11) Indikátor napájení
Indikátor svítí, když je mixážní pult zapnutý.
12) USB rozhraní
Vstup pro připojení USB média.
Paměťové médium USB musí být zformátovaná v systému FAT32.
Podporované jsou paměťová média do maximální kapacity 4 GB.
USB rozhraní poskytuje max. proud 500 mA. Paměťová média s vyšší spotřebou
(např. některé externí pevné disky) proto nemohou být přes toto rozhraní používaná.
Rozpoznání paměťového média po jeho vložení do vstupu USB může chvilku trvat,
protože jeho obsah se musí nejdříve načíst.
Pokud nedojde k rozpoznání paměťového média, vyjměte ho a znovu vložte.
Na vstupu USB lze používat pouze USB paměťové média. MP3 přehrávače s USB
konektorem se po připojení k tomuto vstupu obvykle přepnou do režimu PC, ve kterém
nelze hudební soubory přehrávat. Nicméně můžete audio výstup svého MP3 přehrávače
připojit pomocí vhodného adaptéru k LINE vstupu.
Vzhledem k velkému množství různých paměťových médií, která jsou dnes na trhu,
je možné, že některé modely nebudou s mixážním pultem fungovat. V takovém případě
zkuste jiné paměťové médium.
13) Tlačítko
Stiskněte toto tlačítko, když chcete přeskočit na přehrávání následující MP3 skladby.
14) Tlačítko
Stiskněte toto tlačítko pro zastavení přehrávání.
15) Tlačítko
Stisknutím tlačítka zahájíte přehrávání MP3 souboru. Opětovným stisknutím tlačítka přehrávání
MP3 přerušíte.
16) Tlačítko
Stisknutím tohoto tlačítka, přeskočíte v průběhu přehrávání na předchozí MP3 skladbu.
17) Ovladač hlasitosti sluchátek
Tento ovladač používáte pro nastavení hlasitosti v sluchátkách.
Předtím než sluchátka připojíte, odpojíte, nebo nasadíte a před každým zapnutím
a vypnutím mixážního pultu otočte ovladač do polohy "00". V opačném případě
hrozí riziko, že v důsledku nadměrné hlasitosti na výstupu sluchátek si můžete
poškodit sluch.
18) Crossfader
Pomocí tohoto posuvného ovladače prolínáte kanály 1 a 2.
Při použití ovladače se jeden kanál zeslabuje, zatímco druhý kanál nabíhá a zesiluje se.
Pokud je CROSSFADER v středové poloze, je úroveň obou kanálů stejná.
19) Přepínač TALKOVER
Stiskněte tento přepínač, když chcete snížit hlasitost všech kanálů.
Může to být užitečné, např. pokud chcete učinit oznámení přes mikrofon.
Tímto přepínačem neovlivňujete kanály mikrofonů.
20) Konektor 12 V adaptéru
Připojte sem nízkonapěťový konektor napájecího adaptéru, který je součástí dodávky.
Při zapojování adaptéru musí být mixážní pult vypnutý a napájecí adaptér nesmí
být připojený k zásuvce elektrického proudu.
21) Konektor OUTPUT MASTER
Tento výstup propojte s volným vstupem na zesilovači.
22) Konektor CHANNEL 2
Tento konektor propojte s výstupem zdroje signálu (např. CD přehrávače).
23) Konektor CHANNEL 1
Tento konektor propojte s výstupem zdroje signálu (např. kazetového přehrávače).
24) Přípojky MIC 1 a MIC 2
Do těchto zdířek se připojují dynamické mikrofony, nebo kondenzátorové mikrofony
s vlastním napájením a 6,3 mm konektory.
25) Svorkový konektor GND
Pomocí této svorky je možné udělat zemnící propojení mezi mixážním pultem
a zemnícím vodičem gramofonu (obvykle je to černý kabel s konektorem svorkového typu),
aby se zabránilo bzučivému zkreslení zvuku.
26) Konektor HP
K tomuto konektoru můžete připojit běžně dostupná sluchátka s 6,3 mm konektorem.
Instalace a příprava k uvedení do provozu
DJ mixážní pult Mc Crypt lze používat na rovném povrchu, nebo ho můžete zabudovat do nějaké
přepážky.
Při umísťování přístroje do přepážky, ve které je i jiné vybavení, se ujistěte, že mixážní
pult má dostatečné větrání. Přístroj nikdy nepokládejte na měkký povrch, jako například
na koberec, postel atd.
Cirkulaci vzduchu nesmí navíc bránit předměty, jako časopisy, ubrusy nebo záclony.
Mohlo by to bránit odvodu tepla ze zařízení a vést k přehřátí přístroje (nebezpečí vzniku
požáru).
Do přístroje nevrtejte žádné otvory nebo šrouby, abyste jej někam připevnili, protože
tím můžete mixážní pult poškodit a narušit i jeho bezpečnost.
Když připravujete přístroj k použití, ujistěte se, že je položený bezpečně na vodorovném
a stabilním povrchu, protože při jeho pádu na zem může dojít ke zranění osob.
Při uvádění zařízení do provozu se ujistěte, že napájecí kabel není porušený nebo
poškozený nějakou ostrou hranou. Kabely vždy pokládejte tak, aby o ně nemohl
nikdo zakopnout, nebo aby se do nich nikdo nezamotal. Hrozí riziko poranění!
Při výběru místa pro umístění mixážního pultu se ujistěte, že přístroj nebude vystaven
přímému a intenzivnímu slunečnímu světlu, vibracím, prachu, nebo vlhkosti.
V bezprostřední blízkosti přístroje nesmí být žádné další přístroje se silným elektrickým
nebo magnetickým polem, například transformátory, motory, mobilní telefony, rádia
nebo počítače, které by mohly negativně ovlivnit jeho činnost.
Přístroj nikdy nepokládejte přímo na drahý, nebo citlivý nábytek bez dostatečné
ochranné podložky.
Instalace
• Položte přístroj na rovný povrch.
• V případě instalace do přepážky vyřežte nejdříve v místě montáže otvor pro přístroj.
• Přístroj přišroubujte k vodícím lištám pomocí vhodných šroubů.
Připojení
Před připojením, odpojte mixážní pult a všechna ostatní zařízení, které s ním
chcete propojit od elektrické sítě (vytáhněte napájecí kabely ze zásuvek).
Pro připojení cinchových výstupů a vstupů, používejte pouze vhodně stíněné
cinchové kabely, které se hodí k tomuto účelu. Pro připojení mikrofonových
vstupů používejte jenom vhodné mikrofonové kabely. Používání jiných kabelů
může způsobovat rušení.
Aby se zabránilo zkreslení nebo špatnému nastavení, které může vést k poškození
přístroje, připojujte vždy výstupní zařízení se cinchovými výstupy pouze se
cinchovými vstupy mixážního pultu. K cinchovým výstupům mixážního pultu
je možné připojovat jen zařízení se cinchovými vstupy.
Dodržujte také připojovací hodnoty uvedené v kapitole "Technické údaje".
Pravidla pro RCA připojení:
• Bílá zdířka RCA na mixážním pultu je určena pro připojení levého kanálu.
• Červená RCA zdířka na mixážním pultu je určena pro připojení pravého kanálu.
Vstupy CHANNEL 1 a CHANNEL 2
Máte k dispozici 2 cinchové stereo vstupy, ke kterým můžete připojit svá zdrojová zařízení
(např. CD přehrávač, MP3 přehrávač, gramofon, atd.). Tyto vstupu jsou variabilní a jejich využití
lze určit polohou příslušného přepínače (4 a 6). V závislosti na poloze lze tak tyto vstupy připojit
ke gramofonu, nebo k CD přehrávači (nebo k podobnému zařízení).
Před připojením zkontrolujte polohu příslušného přepínače pro výběr zdroje (4 a 6)
a přepínač nastavte do správné polohy. Předtím, než přepínač přepnete, mixážní pult
vždy vypněte vypínačem POWER (10).
Poloha LN = na vstupní konektor kanálu je připojené externí zařízení (CD přehrávač,
kazetový přehrávač, atd.).
Poloha PH = na vstupní konektor kanálu je připojený gramofon (s magnetickým systémem).
MASTER OUTPUT (21)
Výstup MASTER OUTPUT propojte s volným vstupem na svém zesilovači (např. AUX).
Vstupy mikrofonů MIC 1 a MIC 2 (24)
Do těchto zdířek se připojují dynamické mikrofony, nebo kondenzátorové mikrofony s vlastním
napájením a s konektory 6,3 mm.
Konektor sluchátek HP
Ke konektoru sluchátek můžete připojit sluchátka s 6,3 mm konektorem.
Připojení uzemnění gramofonu GND
Pokud má Váš gramofon vlastní zemnící vodič (obvykle je to černý kabel se svorkovým konektorem),
připojte ho k zemnícímu svorkovému konektoru GND (25). Pomáhá to předcházet bzučivému
zkreslení zvuku.
Připojení k napájení
Mixážní pult a všechna připojená zařízení musí být vypnuta.
Ubezpečte se, že všechna elektrická připojení a připojovací kabely mezi různými
zařízeními, jakož i prodlužovací kabely jsou v souladu s předpisy a s provozními
pokyny.
• Nízkonapěťový konektor přiloženého napájecího adaptéru připojte do zdířky střídavého proudu
s napětím 12 V (20).
• Napájecí adaptér zapojte do zásuvky elektrického proudu (230-240 V ~, 50 Hz).
Uvedení do provozu
Nezapínejte mixážní pult, dokud jste se neseznámili s jeho funkcemi a s tímto návodem
k obsluze. Zkontrolujte znovu, zdali jsou všechna připojení správná.
Zapnutí a vypnutí mix pultu
Nedodržení následujících pokynů při zapínání a vypínání mix pultu by mohlo vést
k poškození reproduktorů, nebo zesilovače.
Zapínání přístroje:
• Ujistěte se, že všechny prolínače kanálů (3, 5 a 7) jsou nastaveny na minimální hlasitost
(prolínač kanálů posuňte úplně dolů).
• Nejdříve zapněte přehrávací zařízení, která jsou připojena k mixážnímu pultu.
• Pomocí spínače POWER (10) zapněte mixážní pult.
• Zapněte připojený zesilovač a mixážní pult je nyní připravený k použití.
Vypínání přístroje:
• Předtím, než přístroj vypnete, posuňte prolínače všech kanálů (3, 5 a 7) na mixážním pultu
úplně dolů a poté nastavte hlasitost na zesilovači na minimum.
• Vypněte zesilovač.
• Pomocí vypínače POWER (10) vypněte mixážní pult a poté vypněte přehrávací zařízení
(gramofon, CD přehrávač atd.).
• Pokud mixážní pult nehodláte po delší dobu používat, odpojte napájecí adaptér ze zásuvky
elektrického proudu.
Zobrazení úrovně nahrávání
Zobrazení úrovně nahrávání (9) poskytuje informace o výstupní úrovni.
Úroveň indikátoru by neměla překračovat hodnotu více než "0" dB, protože v opačném
případě může docházet ke zkreslování hudebního signálu. Krátké překročení hodnoty
"0" dB ve vrcholech signálu není problémem.
Uvedení do provozu
Ovládání hlasitosti
• Nastavte hlasitost na připojeném zesilovači na minimum.
• Prolínače kanálů (3, 5 a 7) nastavte rovněž na minimum.
• Přepínačem výběru vstupu (3) vyberte požadovaný kanálový vstup.
• Spusťte připojené přehrávací zařízení, např. CD přehrávač. Pokud má toto zařízení ovladač
hlasitosti, nastavte na něm hlasitost asi na 75% maximální hlasitosti.
• Prolínač příslušného kanálu (3, 5, nebo 7) posuňte úplně nahoru, abyste nastavili maximální
hlasitost příslušného kanálu. Úroveň signálu můžete pozorovat na panelu zobrazování úrovně (9).
Neměla by překračovat "0" dB.
• Stejným způsobem nastavte požadovanou hlasitost pro zbývající kanály mix pultu. Všechny
kanály by měly mít přibližně stejnou hlasitost, aby při prolínání kanálů, nevznikaly žádné velké
rozdíly v hlasitosti a nemuseli jste dodatečně regulovat výstupní signál.
• Nyní pomocí ovladače hlasitisti na zesilovači nastavte požadovanou hlasitost zesilovače.
Ubezpečte se, zvuk není zkreslený.
• Poté, co jste dokončili všechna nastavení, používejte pro změny hlasitosti přehrávaní už jenom
ovladač LEVEL na zesilovači.
Ujistěte, že připojený zesilovač a reproduktory nejsou přetížené. Přehrávání by nemělo
být nikdy zkreslené. Pokud uslyšíte zkreslené hudební signály, ačkoliv hlasitost na
zesilovači nebyla nastavena příliš vysoko a mixážní pult byl nastaven správně, vypněte
okamžitě mixážní pult a zkontrolujte připojení. Pokud v připojení nenaleznete chybu,
obraťte se na odborníky.
Používání sluchátek
Předtím než sluchátka připojíte, odpojíte, nebo si je nasadíte a před každým zapnutím
a vypnutím pultu otočte ovladač do polohy "00". V opačném případě hrozí nebezpečí,
že v důsledku nadměrné hlasitosti na výstupu sluchátek si můžete poškodit sluch.
• Signál z výstupu mixážního pultu vychází přes výstup sluchátek.
• Úroveň hlasitosti se nastavuje pomocí ovladače hlasitosti pro sluchátka (17).
Vzájemné prolínání kanálů / mixování
• K vzájemnému prolínání signálů z kanálů 1 a 2 použijte crossfader (18).
• Při použití tohoto ovladače se jeden kanál zeslabuje, zatímco druhý kanál nabíhá a zesiluje se.
Když je CROSSFADER v středové poloze, je úroveň obou kanálů stejná.
Používání DJ mikrofonu
• Když chcete učinit oznámení přes mikrofon, stiskněte tlačítko TALKOVER (19),
mluvte do mikrofonu a pro nastavení hlasitosti použijte ovladač MIC LEVEL (2).
• Vyvážení hlasitosti mezi mikrofony 1 a 2 lze nastavit ovladačem MIC BAL (1).
• Po ukončení oznámení stiskněte opět tlačítko TALKOVER (19).
• Po použití mikrofonu otočte ovladač MIC LEVEL (19) zpět do polohy "00", aby se zabránilo
zkreslení, nebo šumu na pozadí z neuzavřeného výstupu.
Řešení problémů
Tento výrobek splňuje nejnáročnější podmínky, které jsou kladeny na současné elektronické produkty,
ale i přesto může dojít k potížím. V této části návodu naleznete možná řešení různých potíží, které by
se mohly během používání přístroje objevit:
Za každých okolností dodržujte bezpečnostní pokyny!
Po stisknutí tlačítka POWER (10) zařízení nefunguje:
• Napájecí adaptér nebyl správně zapojený do zdířky napájení na mixážním pultu,
nebo do zásuvky elektrického proudu > připojte správně napájecí adaptér.
• Síťová zásuvka je bez proudu > zkontrolujte ji.
Mixážní pult je zapnutý, ale není slyšet zvuk.
• Není vstupní signál > zkontrolujte zdroj signálu.
• Je špatně nastavena vstupní úroveň > prolínačem příslušného kanálu upravte hlasitost
podle výše uvedeného postupu.
Není slyšet žádný signál, i když indikátor úrovně (9) jej signalizuje.
• Není zapnuté, nebo je špatně nastavené zdrojové zařízení (zesilovač) > zkontrolujte zdrojové
zařízení, zvolte správný vstup na zesilovači a zvyšte hlasitost.
• Výstup mixážního pultu není správně, nebo vůbec připojený > připojte výstup podle výše
uvedeného postupu.
Je slyšet bzučení
• Zemnící kabely gramofonu nejsou připojeny na přípojku GND (25) > připojte zemnící kabely
gramofonu k svorkovému konektoru GND (25).
• Mezi připojenými přístroji dochází k výbojové smyčce > použijte speciálně izolované zemnící
kabely.
Nefunguje kanál
• Odpojil se připojovací kabel > zkontrolujte propojení mezi přístroji.
• Není správně nastavený ovladač vyvážení zvuku na zesilovači > upravte nastavení tohoto
ovladače na zesilovači.
Zvuk je zkreslený
• Je nesprávně nastavený ovladač hlasitosti, nebo je připojený zesilovač přemodulovaný >
nastavte hlasitost podle výše popsaného postupu.
• Připojené zařízení neodpovídá požadované specifikaci pro cinchové připojení, nebo nemá
potřebné konektory > použijte zařízení s vhodným připojením.
• Nejsou správně nastavené prolínače kanálů (3, 5 nebo 7), mixážní pult je přemodulovaný >
nastavte hlasitost, jak je popsáno výše.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do mixážního pultu.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte
jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho
příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly
spolknout.
Mixážní pult nevyžaduje žádnou speciální údržbu. K čištění pouzdra používejte pouze měkký, mírně
vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla
(ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro mixážního pultu.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
Provozní napětí 230-240V~, 50 Hz (jednotka napájecího adaptéru)
Spotřeba energie 5 W max.
Vstupní citlivost LINE 0,8 V / 47 kOhm
Výstupní napětí 5 V / 50 Ω
Výstup sluchátek 300 mW
Frekvenční odezva 20 – 20.000 Hz
Celkové harmonické zkreslení < 0,025%
Vstupní impedance MIC 3 kΩ
Poměr signál - šum > 80 dB (A)
Separace kanálů > 50 dB
Ztišení kanálů (TALKOVER) 12 dB
Přípustná média USB max. 4 GB
Podporované formáty MP3
Rozměry 235 x 138 x 58 mm
Hmotnost 2,6 kg
12 V/AC (mixážní pult)
PHONO 15 mV / 47 k Ω (RIAA)
MIC 20 mV / 10 k Ω
Záruka
Na DJ mixážní pult Mc Crypt DJ-20 USB poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/9/2013
Loading...
