There are people whose level of requirements do not know any compromise,
With the new and limited Q Signature series, we
went a step further to satisfy even the highest
requirements: Specially paired speaker systems
that are subject to an extremely tight work toler
-
ance. Accompanying test reports that don’t per
-
mit slip-ups. Crossovers with choice components
that are even more effectively cooled. Tweeters
and Woofers with cones and domes that have
been ultimately refined. In short: the best German
engineering has to offer.
Mit der neuen und limitierten Q Signature-Serie set-
zen wir hierbei noch mal eins drauf, um höchsten
Ansprüchen mehr als gerecht zu werden: Speziell
gepaarte Lautsprechersysteme, die einer extrem
engen Fertigungstoleranz unterworfen werden.
Beigelegte Prüfprotokolle, die keine Ausrutscher
zulassen. Frequenzweichen, deren Bauteile noch
effektiver gekühlt werden. Hoch- und Tieftöner,
deren Membranen und Titan-Kalotten exclusiv
veredelt wurden. Kurzum das Beste, was deutsche
Ingenieurskunst bieten kann.
whose standard is the extraordinary. With MB QUART’s Q-Line, these people find
exactly what they are looking for. Here, everything that makes a sound experience
a real revelation comes together: the most innovative materials, the most
outstanding technology and superior workmanship.
Es gibt Menschen, deren Anspruchsniveau keine Kompromisse kennt, deren
Qualitätsmaßstab immer das Außergewöhnliche ist. Menschen dieser Art sind bei
der Q-Line von MB QUART genau richtig. Hier ist alles versammelt, was das
Klangerlebnis zur Offenbarung macht: innovativste Materialien, herausragendste
Technik und aufwändigste Verarbeitung.
Q - L I N E
Signiert für Besseres
Signed to be better
Q SIGNATURE
Manually selected Q Signature woofers, individually
paired, with frequency response measurements and
signed test certificate
Woofers with die-cast aluminum chassis and
WPC-coated polypropylene cone and dust cap in
exclusive Q Signature design
Specially developed Q Signature heat sink for the high-
performance neodymium magnet system of the woofers
1” Q Signature tweeters with specially designed metal
housing and coated two-piece titanium dome with
neodymium magnet
Exclusive Q Signature crossover with extremely tight
work tolerances and highest quality components.

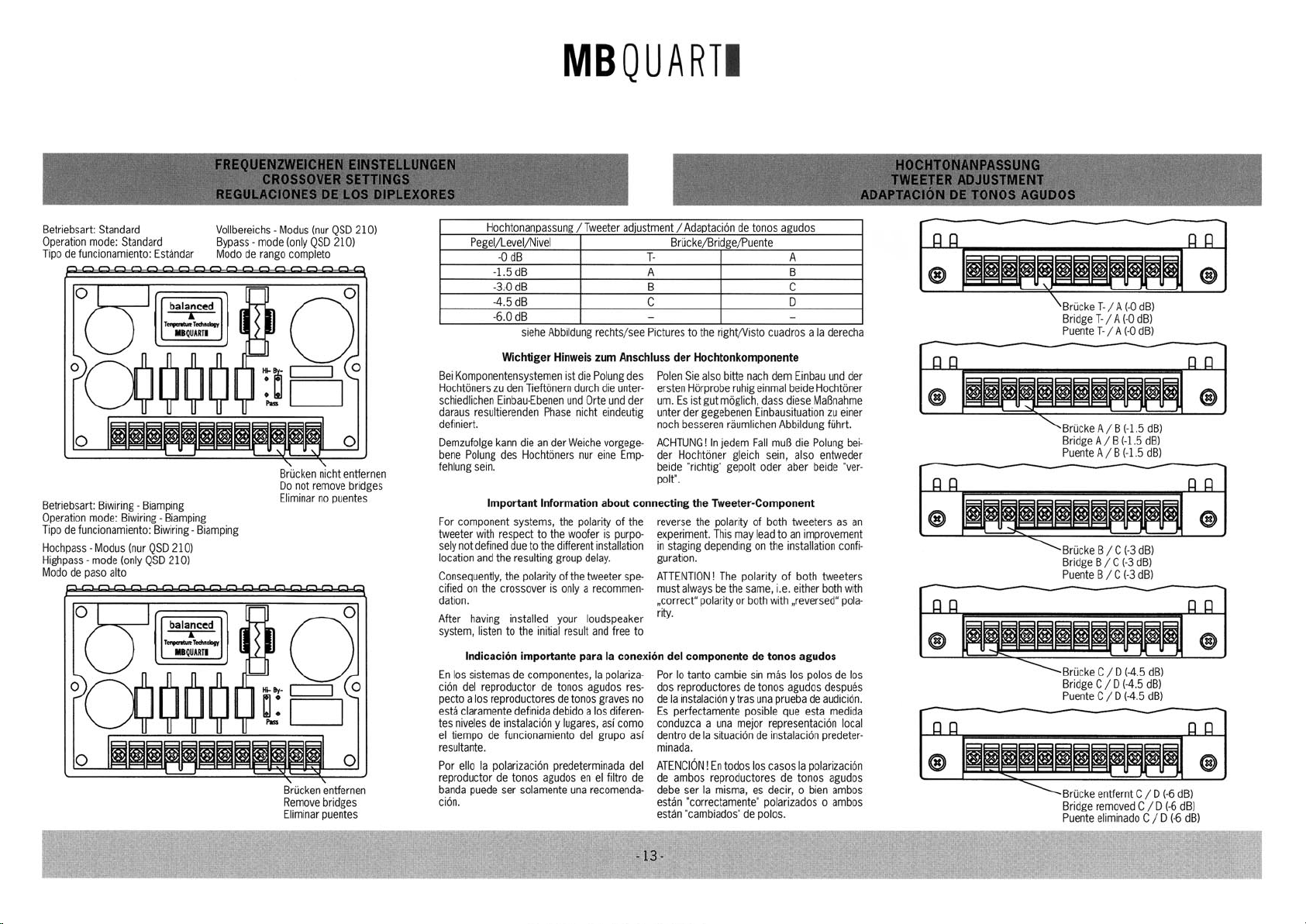

Tweeter output adjustable to four different levels

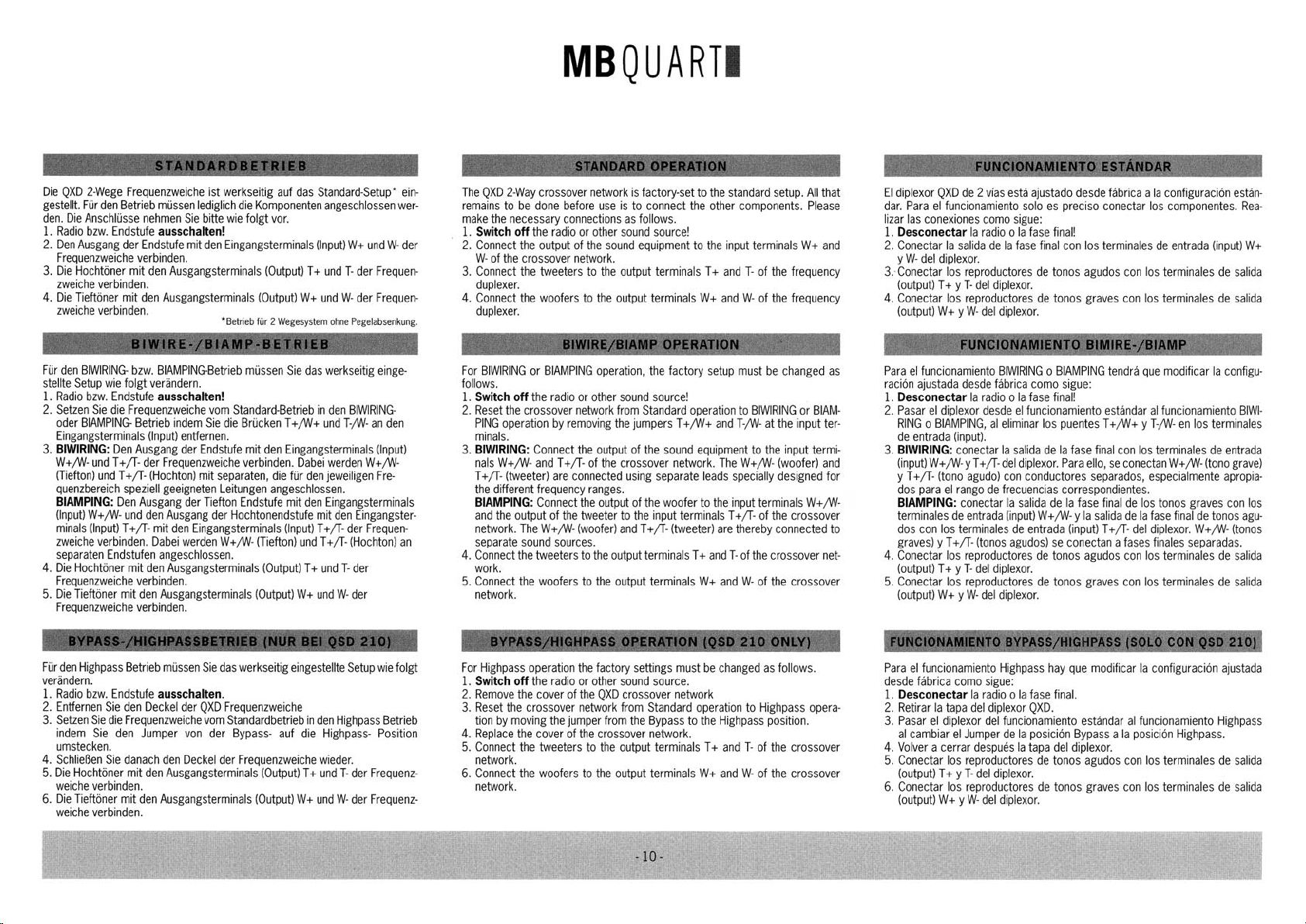

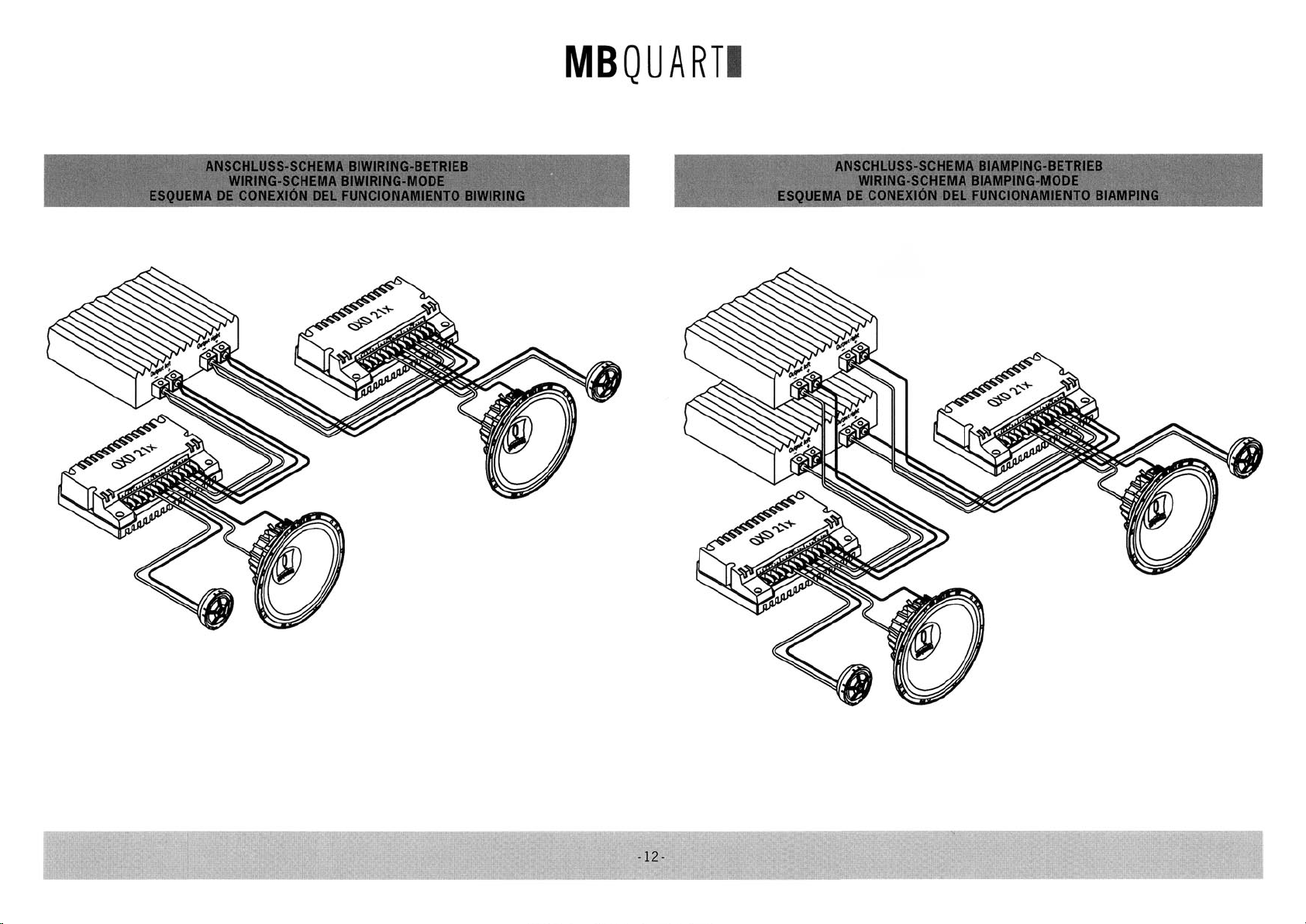

Bi-wiring and bi-amping enabled
Soft-touch treated accessories for flush and surface
mounting included
Q SIGNATURE
Handselektierte und paarweise zertifizierte Tiefton-Chassis
mit individueller Frequenzgangmessung und Prüfprotokoll
Tieftöner mit Alumimium-Druckguss-Chassis und mit WPC
speziell beschichtete Polypropylen-Membran in exklusiver
Q Signature-Ausführung
Eigens neu entwickelter Q-Signature Kühlkörper für das
Hochleistungsneodymnagnetsystem des Tieftöners
25 mm Q-Signature Hochtöner im lackierten Metallgehäuse
mit speziell beschichteter zweiteiliger Titankalotte und
Neodymmagnet
Exklusive Q-Signature Frequenzweichen mit engsten
Fertigungstoleranzen und hochwertigstem Aufbau.
Hochtonpegel in vier Stufen absenkbar.
Bi-Wiring- und Bi-Amping-fähig
Vielfältiges Ein- und Aufbauzubehör mit besonderer
Soft-Touch Oberflächenbehandlung
NEW!
3 /4
PRINCIPLE
PRINZIP

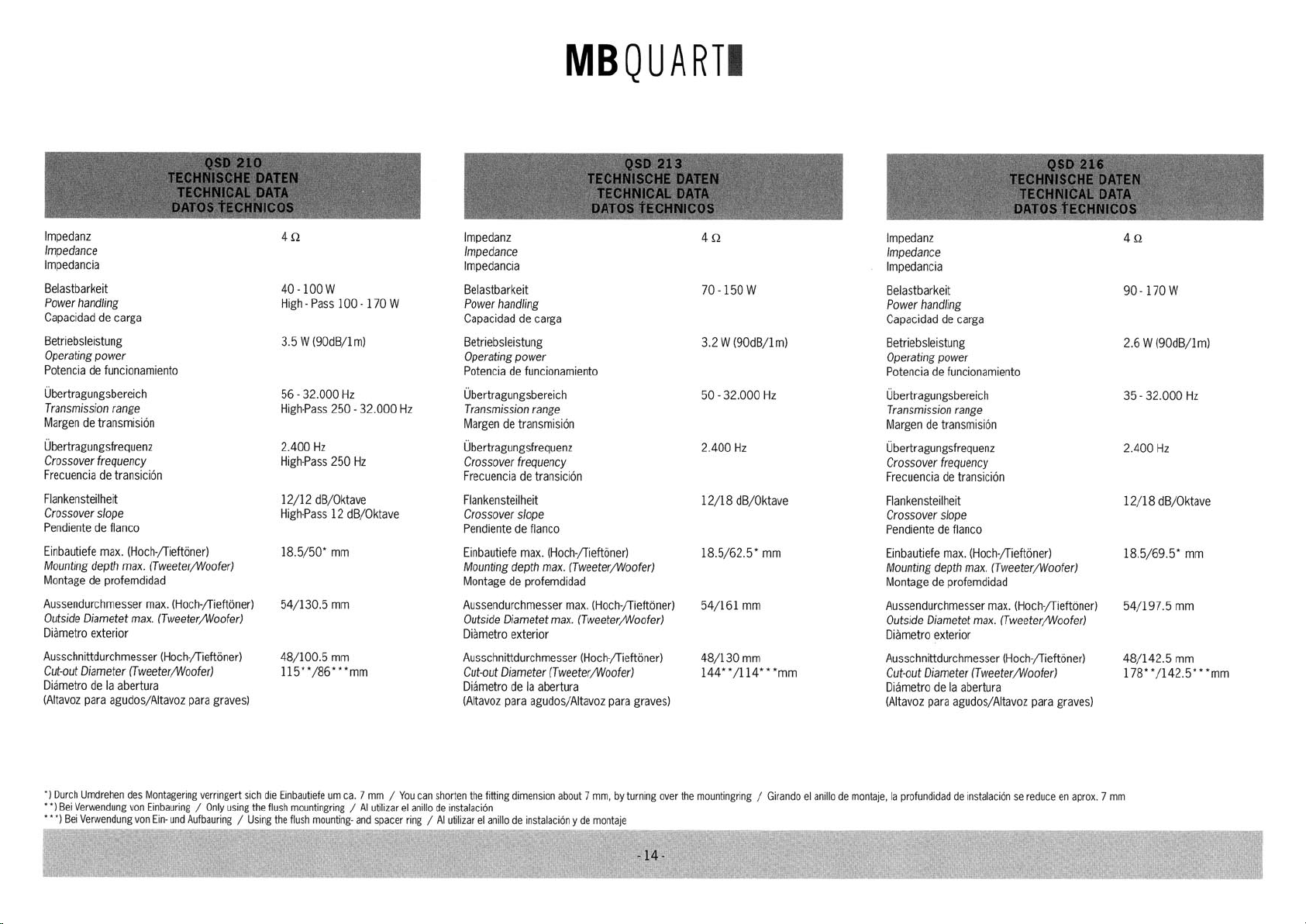

DIAMETER TWEETER / WOOFER
DURCHMESSER HOCH- / TIEFTÖNER
POWER HANDLING (W )
BELASTBARKEIT ( W
FREQUENCY RESPONSE ( Hz)
ÜBERTRAGUNGSBEREICH
IMPEDANCE ( )
IMPEDANZ (
CROSSOVER FREQUENCY (Hz )
ÜBERTRAGUNGSFREQUENZ
)
(Hz)
)
(Hz)
Q 216 SIGNATURE
2-Way Component System
2-Wege-Komponenten-System
1“ / 6.5“ ( 25 mm / 16 cm )
90 – 170 W
35 – 32.000 Hz
4
2.500 Hz
MOUNTING DEPTH Ø
EINBAUTIEFE Ø
INSTALLATION Ø
AUSSCHNITT Ø
EXTERNAL Ø
AUSSEN Ø
Tweeter Hochtöner Woofer Tieftöner Tweeter Hochtöner Woofer Tieftöner Tweeter Hochtöner Woofer Tieftöner
Q - L I N E
inch mm inch mm inch mm inch mm inch mm inch mm
Q 216 SIGNATURE
0.28 7 2.58 65,5 1.46 37 5.61 142,5 1.77 44,5 6.54 166
QTD 25
0.28 7
-
1.46 37
-
1.77 44,5
-
QSD 210
0.28 7 1.71 43,5 1.46 37 3.39 86 1.77 44,5 3.96 100,5
QSD 213
0.28 7 2.19 55,5 1.46 37 4.49 114 1.77 44,5 5.12 130
QSD 216
0.28 7 2.50 63,5 1.46 37 5.61 142,5 1.77 44,5 6.54 166
QSD 164
-
2.50 63,5
-
5.61 142,5
-
6.54 166
QSC 210
0.28 7 1.71 43,5 1.46 37 3.39 86 1.77 44,5 3.96 100,5
QSC 213
0.28 7 2.19 55,5 1.46 37 4.49 114 1.77 44,5 5.12 130
QSC 216
0.28 7 2.50 63,5 1.46 37 5.61 142,5 1.77 44,5 6.54 166
QSC 164
-
2.50 63,5
-
5.61 142,5
-
6.54 166
P R E M I U M
inch mm inch mm inch mm inch mm inch mm inch mm
PTE 25
0.28 7
-
1.46 37
-
1.77 44,5
-
PCE 210
0.28 7 1.81 45,5 1.46 37 3.39 86 1.77 44,5 3.96 100,5
PCE 213
0.28 7 2.40 61 1.46 37 4.49 114 1.77 44,5 5.12 130
PCE 216
0.28 7 2.50 63,5 1.46 37 5.61 142,5 1.77 44,5 6.54 166
PCE 164
-
2.50 63,5
-
5.61 142,5
-
6.54 166
R E F E R E N C E
inch mm inch mm inch mm inch mm inch mm inch mm
RTE 20
0.24 6
-
1.16 29,5
-
1.38 35
-
RVF 210
0.24 6 1.81 45,5 1.16 29,5 3.39 86 1.38 35 3.96 100,5
RVF 213
0.24 6 2.40 61 1.16 29,5 4.49 114 1.38 35 5.12 130
RVF 216
0.24 6 2.50 63,5 1.16 29,5 5.61 142,5 1.38 35 6.54 166
RVF 164
-
2.50 63,5
-
5.61 142,5
-
6.54 166
RCE 268
0.24 6 2.44 62 1.16 29,5
6“ x 8“ oval
*
1.38 35
-
RCE 269
0.24 6 3.25 83 1.16 29,5
6“ x 9“ oval
**
1.38 35
-
RUA 210
0.28 7 1.27 32,25 1.46 37 3.39 86 1.77 44,5 3.96 100,5
RUA 213
0.28 7 1.66 42,25 1.46 37 4.49 114 1.77 44,5 5.12 130
RUA 216
0.28 7 1.78 45,25 1.46 37 5.61 142,5 1.77 44,5 6.54 166
D I S C U S
inch mm inch mm inch mm inch mm inch mm inch mm
DKF 113
-
2.32 59
-
4.49 114
-
5.12 130
DKF 116
-
2.42 61,5
-
5.61 142,5
-
6.54 166
DSF 213
0.31 8 2.32 59 1.22 31 4.49 114 1.59 40,5 5.12 130
DSF 216
0.31 8 2.42 61,5 1.22 31 5.61 142,5 1.59 40,5 6.54 166
DKF 168
-
2.36 60
-
6“ x 8“ oval
*
- -
DKF 169
-
3.11 79
-
6“ x 9“ oval
**
- -
DTF 169
-
3.11 79
-
6“ x 9“ oval
**
- -
DWE 254
-
5.03 128
-
9.31 237
-
10.5 266
DWE 304
-
5.58 142
-
11.2 283
-
12.4 315
N A U T I C
inch mm inch mm inch mm inch mm inch mm inch mm
NKA 116
-
2.99 76
-
5.16 131
-
7.07 179,5
NKD 116
-
2.50 63,5
-
5.79 147
-
6.73 171
NKA 169
-
3.25 83
-
5.9x8.7 150x220
-
6.71x9.56 170,5x243
NWD 254
-
4.61 117
-
8.94 227
-
10.71 272
NKD 254 TT
-
4.61 117
-
8.94 227
-
10.71 272
INSTALLATION DIAMETER EINBAUMASSE
*
Only for original installation slots. Nur für original Einbauschächte.
**
External diameter and Installation diameter only as on Installation template. Außendurchmesser und Ausschnittsdurchmesser bitte nur nach Original-Einbauschablone.
Subject to technical changes. Technische Änderungen vorbehalten.
