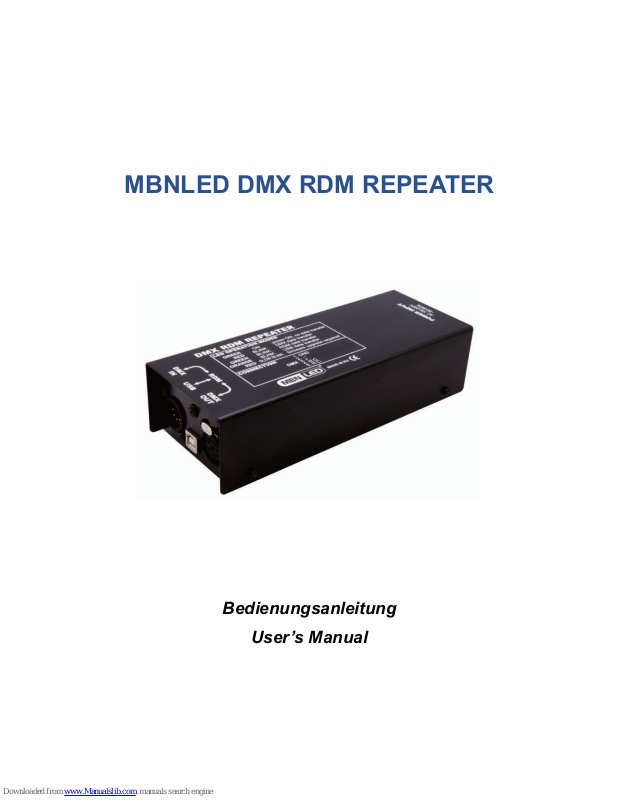

MBNLED DMX RDM REPEATER
Bedienungsanleitung
User’s Manual
MBNLED DMX RDM REPEATER
www.mbnled.com 2 info@mbnled.com
INHALT
EINFÜHRUNG ........................................................................................................... 3
INSTALLATION .......................................................................................................... 3
Anschlüsse ............................................................................................................ 4
Software Update .................................................................................................... 4
FUNKTIONEN ............................................................................................................. 4
REPEAT DMX SIGNAL ............................................................................................... 4
REPEAT DMX SIGNAL AND SERVE RDM ................................................................ 5
Funktionen über USB ............................................................................................ 5
TECHNISCHE DATEN ............................................................................................... 6
MBNLED DMX RDM REPEATER
www.mbnled.com 3 info@mbnled.com
EINFÜHRUNG
Der DMX RDM Repeater ist ein RDM kompatibler DMX Signal Repeater und Power
Booster.
Das DMX-512 Lichtsteuerungsprotokoll hat sich zum weltweiten Standard für die
Kommunikation zwischen Beleuchtungs- und Lichtsteuersystemen der meisten
Hersteller entwickelt. RDM oder Remote Device Management ist eine aktuelle
Erweiterung des DMX Protokolls, das eine bidirektionale Kommunikation zwischen
Controllern und Lichteinheiten ermöglicht.
Alle unsere RDM kompatiblen Produkte arbeiten auch problemlos mit nicht RDM
kompatiblen DMX Geräten zusammen, daher kann der Repeater auch eingesetzt
werden, um normale DMX Signale zu verstärken und aufzuteilen.
DMX-512 – Das wahrscheinlich meist verbreitete Protokoll für die Steuerung von
Beleuchtungs- und Effektgeräten hat sich zum ersten Industriestandard eines
digitalen Multiplex- Protokolls entwickelt. Das DMX Signal besteht aus 512 8-Bit
Datenpaketen, das asynchron mit einer Übertragungsrate von 250 kBaud über ein
zweipoliges, abgeschirmtes Kabel gesendet wird. Seit der Einführung im Jahre 1986
wurde das Protokoll zweimal überarbeitet: USITT DMX-512/1990 und die neuere
ANSI E1.11 DMX-512-A (2005) Version.
RDM – Eine aktuelle Erweiterung (2006) des DMX-512 Protokolls ist ANSI E1.20
RDM (Remote Device Management). Dieses Protokoll ist ein separater, optionaler
Standard zur Erweiterung des DMX Signals, der eine bidirektionale Kommunikation
über der grundlegenden DMX Datenstruktur ermöglicht. Dabei ist es erforderlich,
dass die DMX Kanäle in der Lage sind, Daten sowohl zu empfangen als auch zu
senden. Typische Anwendungsbeispiele sind die Remote Device Adressierung oder
Statusreporte.
INSTALLATION
Schließen Sie das Netzkabel an die Buchse auf der Rückseite des Repeaters an. Die
LED’s an der Frontseite leuchten für einige Sekunden auf und dann wechselt das
Gerät in den Funktionsmodus. Damit ist der DMX RDM Repeater einsatzbereit. Falls
die LED’s rot blinken, muss zuerst ein Firmware Update durchgeführt werden, bevor
das Gerät in Betrieb genommen werden kann.
MBNLED DMX RDM REPEATER
www.mbnled.com 4 info@mbnled.com
Anschlüsse
Stromversorgung: 100-240V AC 50-60Hz
DMX in: 5pin XLR
DMX out: 5pin XLR
USB: PC Anschluss, USB A-B Kabel
Software upgrade
Die Firmware des Gerätes kann aktualisiert werden. Der Update kann über den USB
Anschluss oder über den DMX Eingang durchgeführt werden. Bitte wenden Sie sich
zu weiteren Informationen oder zur nötigen PC Software an Ihren Händler.
FUNCTIONS
Nach dem Anschluss des Netzkabels ist das Gerät betriebsbereit.
REPEAT DMX SIGNAL
Wenn ein DMX Signal am Eingang empfangen wird, blinkt die LED an der Input Taste
schnell ROT und das DMX Signal wird unmittelbar zum Ausgang gesendet:
Das DMX Signal wird vom Gerät neu generiert, somit wird das Signal mit allen
elektrischen und digitalen Parametern vollständig erneuert.
