Page 1
luxury-goods.pl – Autoryzowany dystrybutor kamer inspekcyjnych S43 1
Instrukcja obsługi
Kamera inspekcyjna INSKAM
S43-OTG
Page 2
Przed rozpoczęciem korzystania z endoskopu zapoznaj się z instrukcją!
Bezpieczeństwo i konserwacja
Ostrzeżenie: Ten produkt jest wielofunkcyjną kamerą inspekcyjną i nie jest
przeznaczony do użytku medycznego ani do badań ludzi.
● Uderzenie lub upuszczenie aparatu może spowodować uszkodzenie
urządzenia. Pociągnięcie za kabel może również spowodować uszkodzenie
urządzenia.
● W przypadku używania w środowisku o ostrych krawędziach należy
używać go ostrożnie, aby zapobiec zarysowaniu wodoodpornej warstwy
ochronnej sondy.
● Sonda kamery nie jest wykonana z materiałów żaroodpornych. Podczas
sprawdzania silnika samochodowego należy upewnić się, że temperatura
silnika spadła do normalnej temperatury.
● Gdy nie jest używany, upewnij się, że obiektyw i jednostka główna są
czyste i suche oraz unikaj kontaktu z olejami lub innymi żrącymi lub
niebezpiecznymi substancjami.
● Ten produkt nie jest odpowiedni dla osób o ograniczonych zdolnościach
fizycznych, sensorycznych lub umysłowych.
● Nie pozwalaj dzieciom dotykać i obsługiwać tego urządzenia.
● Jeśli urządzenie ulegnie uszkodzeniu nie należy go samodzielnie
demontować i skontaktować się ze sprzedawca w celu uzyskania
profesjonalnej usługi naprawy.
Page 3
luxury-goods.pl – Autoryzowany dystrybutor kamer inspekcyjnych S43 3
Rozdzielczość zdjęć/video
1920×1440p
Temperatura pracy
~-0°C do ~45°C
Temperatura przechowywania
~-10°C do ~80°C
Średnica obiektywu
7,9 mm
Kąt widzenia
70°
Dystans skupienia
2 cm – 10 cm
Specyfikacja
Dane techniczne
Page 4
Instalacja i obsługa
Instalacja aplikacji
Wyszukaj i pobierz „SUP-ANESOK” w Apple Store lub Google Play. Lub
zeskanuj kod QR, aby pobrać i zainstalować aplikację. (Android 6.0+, IOS
10.0+)
Podłączanie telefonu
1 Obiektyw kamery
Uwaga: należy go używać w
zakresie ogniskowych 2-10 cm
Page 5
luxury-goods.pl – Autoryzowany dystrybutor kamer inspekcyjnych S43 5
2 Kabel Typ-C/Lightning
Uwaga: aby móc zasilać produkt, telefon komórkowy musi mieć funkcję OTG
i być włączony
3 Przycisk funkcyjny
Krótkie naciśniecie – zrób zdjęcie (długie naciśnięcie – zmiana obiektywu w
modelach z dwoma obiektywami)
4 Pokrętło
Skrolowanie w górę/dół zmienia położenie obiektwu
Page 6

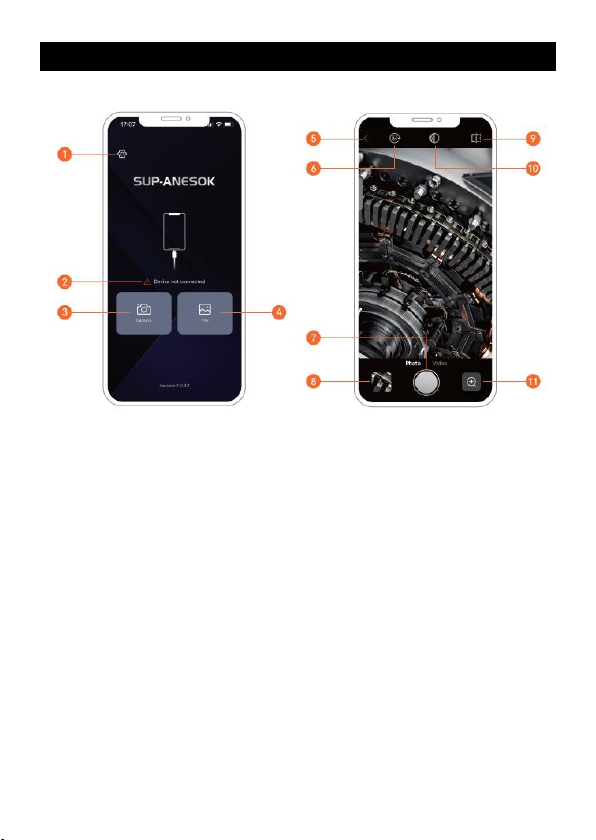

Wprowadzenie do aplikacji
1. Ustawienie
7. Rób zdjęcia / Nagrywaj wideo
2. Stan połączenia
3. Aparat
4. Plik
5. Powrót
6. Obrót ekranu
8. Plik
9. Porównanie obrazów
10. Tryb Kolor / Czarno-biały
11. Powiększanie i
pomniejszanie
Page 7
luxury-goods.pl – Autoryzowany dystrybutor kamer inspekcyjnych S43 7

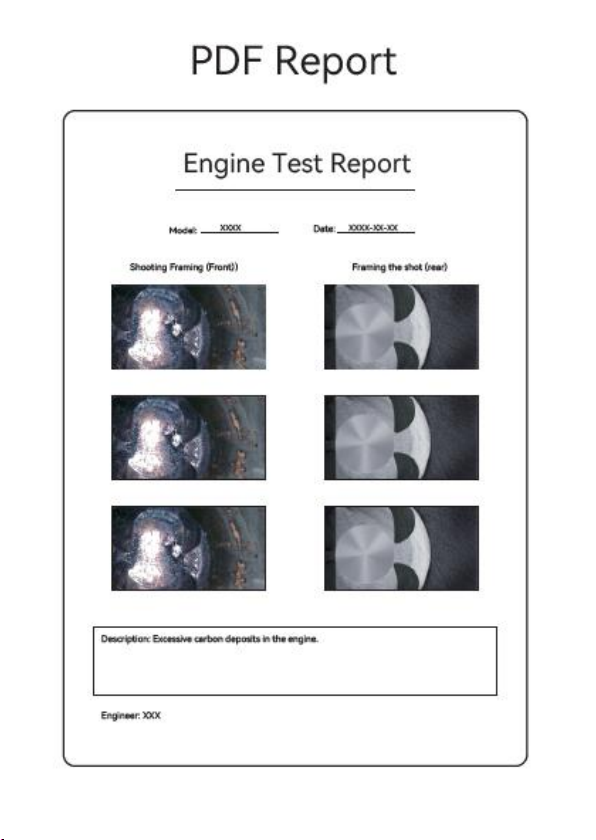

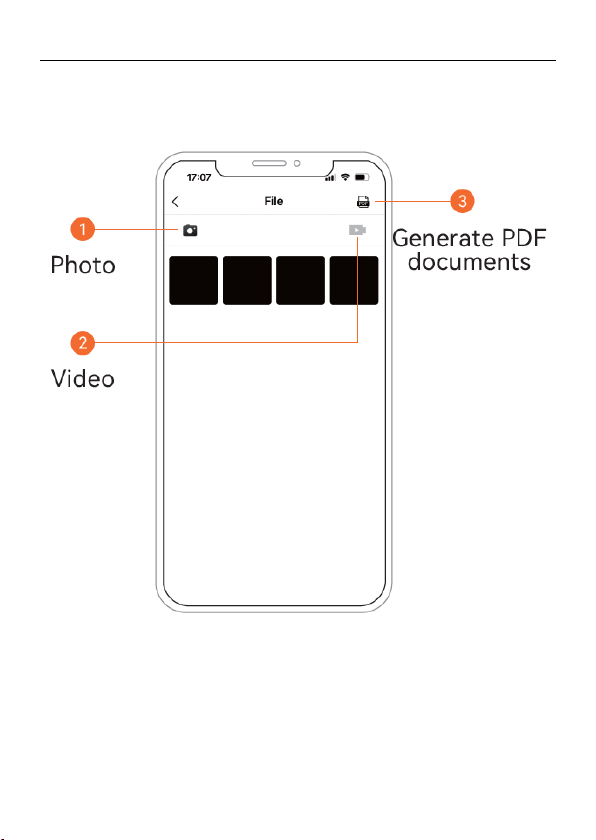

Aplikacja umożliwia również tworzenie plików pdf ze zrobionych zdjęć.
Page 8
Page 9
luxury-goods.pl – Autoryzowany dystrybutor kamer inspekcyjnych S43 9
Często zadawane pytania
●Nie można połączyć się z iPhonem, aplikacja nie wyświetla zdjęć.
1. Funkcja OTG nie jest włączona lub telefon komórkowy nie obsługuje
funkcji OTG (przejdź do interfejsu ustawień telefonu komórkowego, aby
wyszukać OTG i wyświetlić)
2. Słaby kontakt, przetrzyj interfejs alkoholem i podłącz go ponownie.
3. Moc telefonu komórkowego jest niska. Naładuj telefon i podłącz go
ponownie po zakończeniu ładowania.
4. Jeśli produkt jest uszkodzony, skontaktuj się z obsługą klienta w celu
zwrotu lub wymiany produktu.
●Obraz jest niewyraźny, a jasność jest niewystarczająca.
1. Ogniskowa produktu wynosi: 2 cm-10 cm. Proszę używać w zakresie
ogniskowych. Jeśli przekroczy ten zakres, obraz może być nieostry lub
niedoświetlony. Dioda LED kamery to maleńki reflektor, który świeci
najjaśniej tylko na ogniskowej. Dlatego, aby uzyskać lepszy efekt, należy
ustawić maksymalną jasność docelowej jasności światła LED w zakresie 210cm.
2. Przedni obiektyw aparatu jest zabrudzony, należy go przetrzeć czystą
ściereczką.
●Aparat nagrzewa się.
Ponieważ aparat zawiera wszystkie chipy, nagrzewa się podczas
użytkowania, ale nie ma to wpływu na normalną pracę. Nie dotykaj
bezpośrednio obiektywu.
●Nie można pobrać aplikacji.
Gdy przejdziesz do sklepu z aplikacjami, aby wyszukać i pobrać, kliknij
poniższy monit, aby szybciej znaleźć potrzebną aplikację. Lub zeskanuj kod
Page 10
QR, aby pobrać bezpośrednio.
Pozostałe informacje
Uproszczona deklaracja zgodności
Firma Shenzhen Sulang Technology Co.,Ltd niniejszym oświadcza, że
urządzenie to jest zgodne z zasadniczymi wymogami i innymi właściwymi
postanowieniami dyrektywy 2014/30/UE. Pełny tekst deklaracji zgodności UE
jest dostępny pod adresem:
http://www.luxury-goods.pl/do-pobrania
Importer:
Luxury-Goods.pl s. c.
ul. Bielowicza 4
32-040 Świątniki Górne
Page 11
luxury-goods.pl – Autoryzowany dystrybutor kamer inspekcyjnych S43 11
Informacje o recyklingu
Urządzenia elektryczne i elektroniczne zawierają materiały, komponenty i substancje, które
mogą być niebezpieczne dla zdrowia i środowiska, jeśli ze zużytymi materiałami (wyrzucanymi
urządzenia elektrycznymi i elektronicznymi) nie postępuje się właściwie.
Urządzenia elektryczne i elektroniczne są zaznaczone przekreślonym symbolem pojemnika na
śmieci, patrz poniżej. Ten symbol oznacza, że urządzenia elektryczne i elektroniczne nie
powinny być wyrzucane razem z innymi odpadami domowymi, lecz powinny być
wyrzucane oddzielnie.
We wszystkich miastach powstały punkty zbiórki, gdzie można oddać bezpłatnie
urządzenia elektryczne i elektroniczne do stanowisk recyklingu bądź innych
miejsc zbiórki, albo urządzenia i baterie mogą być odebrane z domu. Dodatkowe
informacje znajdują się w wydziale technicznym urzędu miasta.
Postanowienia gwarancyjne
Produkt objęty jest 24-miesięczną gwarancją dla zakupu konsumenckiego oraz 12miesięczną gwarancją przy zakupie na firmę. Gwarancja nie obejmuje wad i uszkodzeń
powstałych z winy użytkownika lub wskutek niewłaściwego użytkowania. Gwarancja nie
obejmuje również uszkodzeń mechanicznych, powstałych wskutek zalania oraz powstałych
wskutek używania akcesoriów innych niż dołączone do zestawu. Gwarancji nie podlegają
materiały eksploatacyjne, takie jak baterie, akumulatory.
Urządzenie posiada wbudowaną baterię litowo-jonową, w przypadku utylizacji, urządzenie
należy przekazać dystrybutorowi/sprzedawcy lub przekazać w miejsce utylizacji sprzętu
AGD/RTV.
Serwis urządzenia dokonywany jest w siedzibie dystrybutora lub w miejscu przez niego
wskazanym. Wadliwe działanie lub uszkodzenie sprzętu należy zgłaszać w punkcie zakupu lub
u dystrybutora.
Kontakt mailowy do dystrybutora: [email protected]
Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
