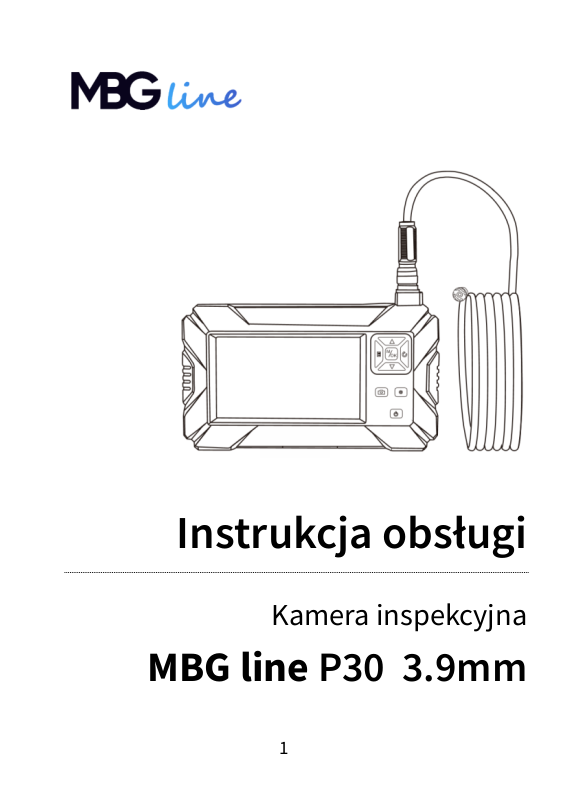

Page 1
Instrukcja obsługi
Kamera inspekcyjna
MBG line P30 3.9mm
1
Page 2
Wstęp
Dziękujemy za zakup zaawansowanego technologicznie
endoskopu MBGLine P30 3.9mm. Urządzenie posiada
wyświetlacz LCD, dzięki któremu możliwy jest
natychmiastowy dostęp do podglądu na żywo.
Umieszczona na końcu przewodu kamera zapewnia
dostęp do każdego miejsca.
Endoskop posiada wbudowany akumulator
zapewniający pracę do 4h. Elastyczny, sztywny przewód
z doświetlającymi diodami LED pozwala na dotarcie w
trudno dostępne miejsca.
Dołączone do zestawu końcówki na obiektyw
rozszerzają funkcjonalność kamery. Po zainstalowaniu
karty pamięci możliwe jest nagrywanie wideo i
wykonywanie zdjęć.
Przed rozpoczęciem korzystania z endoskopu
zapoznaj się z instrukcją!
2
Page 3
Funkcje
Kolorowy wyświetlacz LCD 4.3” zapewniający
podgląd z kamery w czasie rzeczywistym,
Wysoka rozdzielczość podglądu 1080p z kamery
Możliwość obrotu wyświetlanego obrazu w 360°,
Możliwość wykonywania zdjęć i nagrań po
zainstalowaniu karty pamięci microSD,
Wodoodporna kamera o wysokiej czułości
zapewniająca wyraźny obraz dla różnych
warunków pracy,
Specjalna technologia zapewniająca ostrość
obrazu od 5 cm do 80 cm,
Funkcjonalne nakręcane końcówki,
Diody LED z możliwością dostosowania jasności
oraz latarka dla łatwego korzystania w ciemnych
warunkach,
Klasa wodoszczelności IP67.
3
Page 4
Budowa urządzenia
1
Włącznik latarki
10
Zm. jasności diod LED
2
Latarka
11
Przycisk ON/OFF
3
Gniazdo endoskopu
12
Gniazdo USB
4
Przycisk ▲
13
Port ładowania
5
Przycisk ▼
14
Gniazdo karty pamięci
6
Przycisk menu
15
Wbudowany akumulator
7
Przycisk cofnij
16
Męska wtyczka kamery
8
Przycisk M / OK
17
Żeńska wtyczka kamery
9
Przycisk aparatu
4
Page 5
Zawartość zestawu
Model
P30 3.9mm
Wyświetlacz
4.3” LCD
Rozdzielczość kamery
1920×1080p
Kąt widzenia obiektywu
70°
Język menu
11 języków
Długość przewodu
2 / 5 / 10 metrów
Ostrość
5-80cm
Wodoodporność
IP67
Średnica obiektywu
3.9 mm
Rozmiar
175 × 100 × 30 mm
Endoskop z wyświetlaczem LCD
Instrukcja użytkownika
Kabel do ładowania
Końcówki: haczyk, magnes, lusterko
Dane techniczne
5
Page 6
Instalacja endoskopu
1) Wyrównaj i wepnij wtyczkę przewodu
endoskopowego do gniazda na wyświetlaczu, a
następnie zakręć nakrętkę mocującą.
2) Zainstaluj dowolną z końcówek na gwincie kamery
endoskopu nakładając ją.
6
Page 7
Obsługa urządzenia

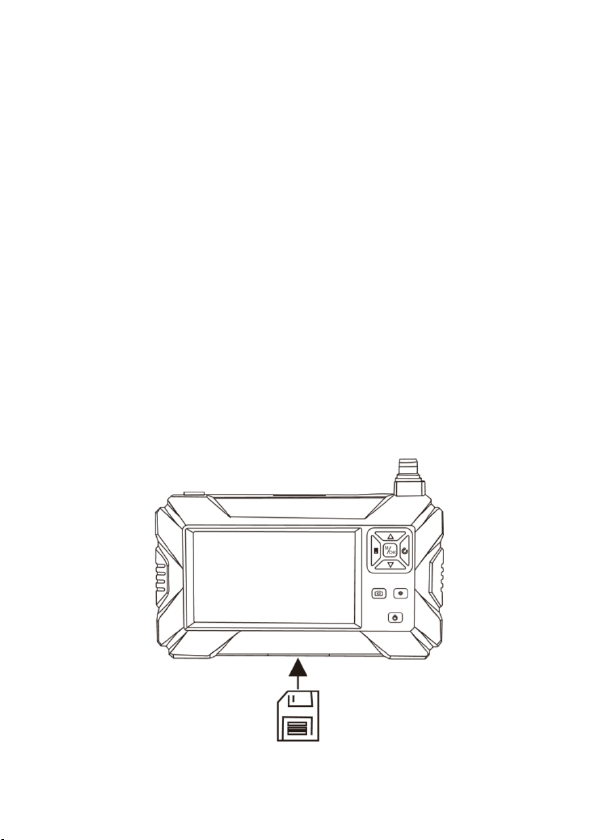

Instalacja karty pamięci
W celu uzyskania funkcjonalności nagrywania
materiału wideo oraz wykonywania zdjęć, w urządzeniu
należy zainstalować kartę pamięci (maksymalny
rozmiar 32GB) w rozmiarze microSD.
Karta powinna dać się włożyć do gniazda bez większych
oporów i zatrzasnąć z kliknięciem. Aby wysunąć kartę,
dosuń ją do środka, po czym sama wysunie się na
zewnątrz.
7
Page 8
Włączanie/wyłączanie
Aby uruchomić lub wyłączyć urządzenie, przytrzymaj
przycisk ON/OFF przez 3 sekundy.
Wykonywanie zdjęć
Aby wykonać zdjęcie, podczas podglądu kliknij przycisk
aparatu, urządzenie wykona zdjęcie na karcie pamięci.
Nagrywanie
W celu rozpoczęcia nagrywania wideo, przytrzymaj
przycisk aparatu. Urządzenie rozpocznie nagrywanie.
Aby zatrzymać nagrywanie, kliknij przycisk aparatu.
Obrót obrazu
Aby obrócić obraz, naciśnij przycisk MENU, a następnie
przyciskając ▼ wybierz opcję ROTATE, zatwierdzając
przyciskiem OK. Naciskając ▲ lub ▼ obrócisz obraz.
Zatwierdź wciskając OK.
8
Page 9
Ustawienia
Kliknij przycisk MENU, by przejść do menu urządzenia,
w którym można uzyskać dostęp do podglądu plików
oraz opcji takich jak: język, data i czas, wygaszacz
ekranu, jasność ekranu, formatowanie, ustawienia
domyślne, informacje o pamięci, rozdzielczość, wersja
systemu.
Zmiana jasności diod LED
Kliknij przycisk zmiany jasności diod LED, aby wybrać
1 z 3 poziomów jasności diod doświetlających.

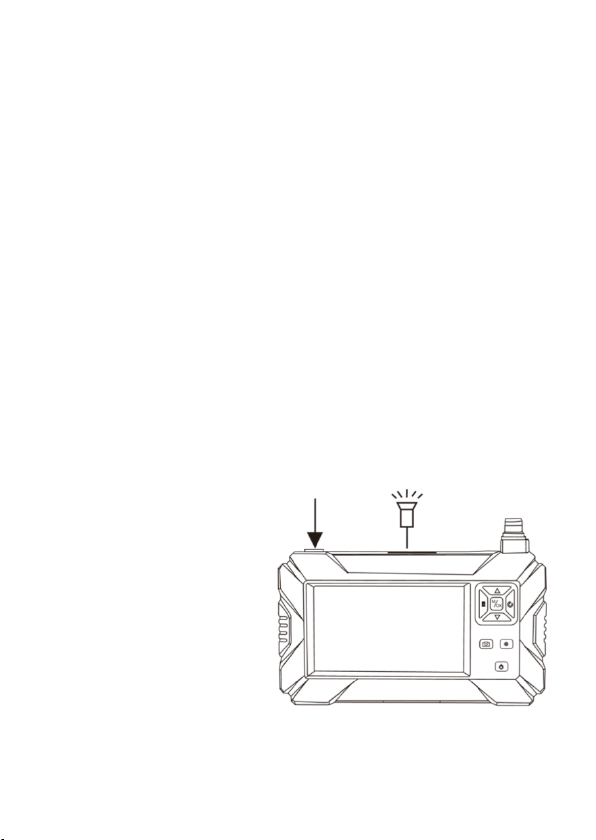

Latarka
Kliknij przycisk latarki,
aby włączyć latarkę
oświetlającą otoczenie
wyświetlacza.
9
Page 10
10
Page 11
Zasilanie
Zasilanie przez akumulator
Urządzenie posiada wbudowany akumulator.
Endoskop posiada możliwość ładowania akumulatora:
w tym celu podłącz wyświetlacz do zasilania 5V
korzystając z portu microUSB.
Ładowanie sygnalizowane jest za pomocą świecącej
czerwonej diody LED. Kiedy dioda LED zgaśnie, oznacza
to, że ładowanie dobiegło końca i można odłączyć
przewód.
11
Page 12
Najczęstsze problemy
Nie można włączyć urządzenia.
Sprawdź, czy naładowany jest akumulator.
Sprawdź, czy wyświetlacz został poprawnie podłączony
do zasilania.
Urządzenie nie odczytuje karty SD.
Sprawdź, czy karta sformatowana jest do systemu
plików FAT32.
Sformatuj kartę i umieść ją ponownie w gnieździe.
AKumulator nie jest ładowany.
Sprawdź, czy po podłączeniu urządzenia do zasilania
pracuje ono poprawnie.
12
Page 13
Pozostałe informacje
Uproszczona deklaracja zgodności
Shenzhen Digeer Technology Co., Ltd niniejszym
oświadcza, że urządzenie to jest zgodne z zasadniczymi
wymogami i innymi właściwymi postanowieniami
dyrektywy 2014/30/UE. Pełny tekst deklaracji zgodności
UE jest dostępny pod adresem:
http://www.mbgline.pl/do-pobrania
Importer:
Luxury-Goods.pl s. c.
Ul. Bielowicza 4
32-040 Świątniki Górne
13
Page 14
Informacje o recyklingu
Urządzenia elektryczne i elektroniczne zawierają
materiały, komponenty i substancje, które mogą być
niebezpieczne dla zdrowia i środowiska, jeśli ze
zużytymi materiałami (wyrzucanymi urządzenia
elektrycznymi i elektronicznymi) nie postępuje się
właściwie.
Urządzenia elektryczne i elektroniczne są zaznaczone
przekreślonym symbolem pojemnika na śmieci, patrz
poniżej. Ten symbol oznacza, że urządzenia elektryczne
i elektroniczne nie powinny być wyrzucane razem
z innymi odpadami domowymi, lecz powinny być
wyrzucane oddzielnie.
We wszystkich miastach powstały punkty zbiórki, gdzie
można oddać bezpłatnie urządzenia elektryczne i
elektroniczne do stanowisk recyklingu bądź innych
miejsc zbiórki, albo urządzenia i baterie mogą być
odebrane z domu. Dodatkowe informacje znajdują się
w wydziale technicznym urzędu
miasta.
14
Page 15
Postanowienia gwarancyjne
Produkt objęty jest 24-miesięczną gwarancją dla
zakupu konsumenckiego oraz 12-miesięczną
gwarancją przy zakupie na firmę. Gwarancja nie
obejmuje wad i uszkodzeń powstałych z winy
użytkownika lub wskutek niewłaściwego użytkowania.
Gwarancja nie obejmuje również uszkodzeń
mechanicznych, powstałych wskutek zalania oraz
powstałych wskutek używania akcesoriów innych niż
dołączone do zestawu. Gwarancji nie podlegają
materiały eksploatacyjne.
Serwis urządzenia dokonywany jest w siedzibie
dystrybutora lub w miejscu przez niego wskazanym.
Wadliwe działanie lub uszkodzenie sprzętu należy
zgłaszać w punkcie zakupu lub u dystrybutora.
Kontakt mailowy do dystrybutora:
Gwarancja na sprzedany towar konsumpcyjny nie
wyłącza, nie ogranicza ani nie zawiesza uprawnień
kupującego wynikających z niezgodności towaru z
umową.
