2
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Impaginazione e grafica: Tre Emme Studio Verona
"...un sentito ringraziamento per la preziosa collaborazione prestata alla
realizzazione di questo manuale va a I3GFB, Gaetano e I3GGT, Giovanni".
* Perfetta convivenza della LOOP ANTENNA con le altre...
LOOP ANTENNA
3
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
INDICE
PARTE I
Introduzione ...................................................................................................... 6
Filosofia di progetto ............................................................................................ 7
Scelta dei materiali ............................................................................................. 10
Realizzazione meccanica .................................................................................. 11
Comando di sintonia a distanza (Loop Controller) ............................................... 12
Sistema di imballaggio ....................................................................................... 13
Caratteristiche elettriche, meccaniche e disegno della Baby ............................ 14
Caratteristiche elettriche, meccaniche e disegno della Midi .............................. 15
Caratteristiche elettriche, meccaniche e disegno della Maxi ............................. 16
pagina
PARTE II
Cosa trovi dentro l'imballaggio della Baby ........................................................ 18
Cosa trovi dentro l'imballaggio della Midi .......................................................... 19
Cosa trovi dentro l'imballaggio della Maxi ......................................................... 20
PARTE III
Dove installare preferibilmente la LOOP ANTENNA ........................................ 22
Come montare la LOOP ANTENNA Baby ...................................................... 23
Come montare le LOOP ANTENNA Midi / Maxi ........................................... 27
PARTE IV
I collegamenti elettrici (primo collaudo prima della installazione definitiva) ................... 40
La sintonia della LOOP ANTENNA, breve esercitazione pratica ed il primo
collegamento ................................................................................................................ 43
Brevetti della LOOP ANTENNA - Condizioni - Garanzia - Condizioni di vendita e
trasporto - Antenne speciali ................................................................................ 47
4
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
* Una delle tante possibilità di installazione della LOOP ANTENNA....
nel giardino di casa.
LOOP ANTENNA
5
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
PARTE I
6
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Ci permettiamo di usare il "Tu" perchè, per lunga e consolidata esperienza, chi opera
in campo radio, (e noi, tra quelli che adottano la LOOP ANTENNA, annoveriamo Operatori
in campo commerciale, militare ed amatoriale OM e CB) possiede alla base delle sue
motivazioni di lavoro, di sperimentazione o di puro e semplice hobby, lo spirito più o meno
dichiarato del radioamatore con cui la familiarità è scontata e l'uso del "Tu" una consuetudine.
Dunque, come Operatore della Radio, ti ringraziamo per la preferenza accordata alla
LOOP ANTENNA di I3VHF e, parimenti, ci complimentiamo per la scelta fatta.
Una scelta ponderata che ti porta a possedere ed usare la migliore loop magnetica
mai realizzata nel panorama mondiale radio, professionale o meno.
Siamo certi che, dopo la accurata lettura di questo Manuale, un corretto montaggio ed
una breve pratica nell'uso, la LOOP ANTENNA che hai scelto ti darà molte soddisfazioni,
per molto, molto tempo.
Introduzione
LOOP ANTENNA
7
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Filosofia di progetto
C'è sempre una ragione reale alla base di ogni progetto e quello della LOOP
ANTENNA era, ed è, quella che vede la stragrande maggioranza degli Operatori della
Radio e dei Radioamatori in genere alle prese con problemi di spazio per montare le proprie antenne. Non solo.
L'antenna, oltre che di dimensioni ridotte, doveva avere una efficienza tanto elevata
da non far rimpiangere il classico "dipolo" e con una escursione di frequenza tale da coprire più di una banda tra quelle riservate ai radioamatori (e Operatori in genere) e, pertanto,
più che sufficiente per usi anche commerciali, militari e civili.
E' intuibile che la soluzione era tutt'altro che facile. Solo un progetto molto impegnativo
poteva motivare adeguatamente un radioamatore che, della sperimentazione ed innovazione, ha fatto ragione di vita professionale.
Da autentico professionista ha cominciato innanzitutto ad esaminare quanto era stato
realizzato fino a quel momento, nella parte strettamente teorica e nella pratica costruttiva:
dalla prima antenna del genere realizzata da K. H. Patterson delle Forze Armate
Americane (per quella parte dell'Esercito dislocata nel Sud Est Asiatico nel 1967) fino alle
Loops in commercio ai giorni nostri.
Come dire quanto studiato, sviluppato e realizzato negli ultimi 30 anni (*)
E sono cominciati i primi disegni, le prime costruzioni, i primi esperimenti.
Per migliorare il meglio sino a quel momento, per realizzare uno strumento radiante
(ci sia concessa l'espressione) che si avvicinasse a quell'ideale di antenna che è nasco-
sto sempre in ogni Operatore Radio.
Ideale di antenna che si può sintetizzare in:
- dimensioni ridotte;
- grande robustezza;
- massima efficienza;
- una qualità dei materiali indiscutibile;
- massima durata;
- semplicità di montaggio e di funzionamento;
- prezzo adeguato al valore dello strumento-antenna che si riceve in cambio.
(*) Per chi volesse approfondire l'argomento, esiste un nutrito elenco bibliografico che, su esplicita richiesta,
possiamo fornire.
8
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Un gran bell'ideale, senza dubbio, ed un gran bel coraggio da parte di I3 VHF
nell'accettare ed affrontare siffatta sfida.
Dunque, esperimenti su esperimenti fino a raggiungere risultati riproducibili nelle
stesse condizioni, come iniziò a fare il buon Galileo Galilei circa 400 anni fa, e come
deve fare oggi ogni vero sperimentatore che, del suo, vuol fare un progetto industria-
le.
Siamo d'accordo con te che questa non è la sede per fare la cronistoria della LOOP
ANTENNA, ma vogliamo che tu conosca i punti fermi a cui ci si è ispirati per la realizza-
zione finale:
1) La poca sensibilità ai disturbi esterni e l'efficienza sono direttamente correlati
all'area racchiusa dentro il perimetro dell'antenna stessa. Da qui, l'adozione della
forma circolare che è quella che consente la maggiore area racchiusa per una data lunghezza del perimetro (nel nostro caso, della circonferenza).
2) L'efficienza della Loop può essere ricavata da questa semplice formula:
resistenza di radiazione in
Efficienza % = x 100
resistenza di radiazione + perdite resistive in
Facile dedurre che, più le perdite resistive tendono allo zero, più l'efficienza
dell'antenna va verso il 100 %.
E' stato quindi un imperativo (anche per incrementare l'effetto "pelle" nella radia-
zione e la robustezza globale) adottare, a seconda delle dimensioni e modello
dell'antenna, diametri / spessore del tubo di alluminio usato di ben 50 x 2 (Baby), 75 x
2 (Midi) e 140 x 5 mm. (Maxi).
3) Alta efficienza per antenne di piccole dimensioni come le LOOP ANTENNA signifi-
cano anche un fattore Q elevato e, quindi, una tensione elevata ai capi del condensatore di accordo ed una più piccola porzione dello spettro accordata:
a) scartata l'idea di adottare il condensatore variabile sotto vuoto perchè, da solo,
avrebbe rappresentato una quota proibitiva del costo totale dell'antenna.
b) è stato allora ideato un condensatore in aria con un pacco lamellare saldato ad
una estremità nella parte superiore della Loop e l'altro - speculare - saldato all'altra
estremità. I due pacchi con lamelle spaziate in modo da rispettare le caratteristiche
del dielettrico in aria (1 mm. per 1 KV) sono comandati a distanza, dalla massima
apertura (capacità minima, frequenza più alta) a tutta chiusura (capacità massima,
frequenza più bassa). Attenzione: il nostro 1 mm./1 KV è ben tre volte più sicuro
di quanto suggerito dallo A.R.R.L. Book Antenna negli U.S.A. (75 KV per pollice che significano 1 mm./3 KV) !!
LOOP ANTENNA
9
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Naturalmente, nessun contatto strisciante. Semplicemente due pacchi di lamel-
le che entrano progressivamente l'uno nell'altro (un condensatore in aria);
c) l'adozione di un comando a distanza con attuatore a bassa tensione a due velocità
di sintonia: una "alta" per la sintonia rapida dei MHz, ed una "passo-passo" per
una sintonia precisa fino ai 100 Hz. Nella pratica operativa, questo significa sinto-
nizzare in maniera "fine" la LOOP ANTENNA per la massima reiezione dei segnali
indesiderati e per la massima efficienza ( vedi diagrammi pag. 45)
Con una tale possibilità di accordo, sarebbe stato - ed è certamente - un grosso peccato concettuale ed operativo non sintonizzare perfettamente ad ogni cambio di frequenza, anche di soltanto alcuni KHz.
4) Fornire all'Operatore ogni particolare meccanico ed elettrico dell'antenna che lo mettano nella condizione di montare la
LOOP ANTENNA senza problemi se non quello di scegliere il
miglior sito e predisporre un adeguato sostegno rappresentato da un tubo - o mast che dir si voglia - ben ancorato (con ogni
LOOP ANTENNA è compresa anche la base di fissaggio zin-
cata che accetta, a seconda del modello, vari diametri del mast
che dovrà sostenerla). Per dare contenuto alle due espres-
sioni sottolineate "adeguato" e "ben ancorato", preghia-
mo riferirsi alle caratteristiche meccaniche relative a ciascun
modello di antenna.
5) L'adozione di particolari soluzioni per assicurare il miglior
contatto nella parte flessibile della LOOP ANTENNA (al centro
della parte inferiore, per il movimento di sintonia dei due pacchi lamellari del condensatore situati al centro della parte superiore).
Nel caso delle due LOOP ANTENNA di maggiori dimensio-
ni che, per ragioni di imballaggio devono essere suddivise in quattro archi di cerchio,
l'adozione di un soffisticato sistema di giunzioni a flangia con scanalature di alta precisione destinate a ritenere all'interno, ermeticamente, la speciale pasta antiossidante
(in dotazione).
6) L'adozione di un particolare gamma-match di alimentazione a 50 consente di
installare la LOOP ANTENNA a diverse altezze dal livello del terreno fornendo sempre
le migliori prestazioni. Questo, per assicurare la migliore irradiazione del segnale in
ogni angolo di elevazione nel piano contenente la loop in modo da garantire la comunicazione parimenti a breve, media e grande distanza.
7) Un ridotto numero di modelli (3 in tutto) in grado di coprire, in maniera continua, le
HF da 1.750 MHZ a 29.800 MHz e così consentire, già con una sola antenna, di utilizzare una consistente porzione dello spettro di frequenze a disposizione.
Di seguito vi forniamo la denominazione, il diametro e la copertura di frequenza di
Baby - Ø 1 metro, da 6.600 a 29.800 MHz
Midi - Ø 2 metri, da 3.500 a 14.500 MHz
Maxi - Ø 4 metri, da 1.750 a 7.300 MHz
10
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Scelta dei materiali
Soltanto il meglio, rispettando inflessibilmente i nostri sette punti elencati, che garan-
tisse massima robustezza, inalterabilità agli agenti atmosferici esterni, durata ed effi-
cienza.
Così abbiamo scelto ed addottato:
a) tubi in lega di alluminio 60/60 del
- 50 x 2 mm. di spessore per il Mod. Baby, peso netto 16 Kg. compr. staffa sost.
- 75 x 2 mm. di spessore per il Mod. Midi, peso netto 20 Kg. compr. staffa sost.
- 140 x 5 mm. di spessore per il Mod. Maxi, peso netto 105 Kg. compr. staffa sost.
b) acciaio inox per la bulloneria ed il perno del semiloop mobile che, a sua volta, ruota su
bronzine (per la Maxi, su cuscinetti autocentranti).
c) teflon per i pattini guidalame del condensatore variabile di accordo.
d) acciaio inox per la staffa di sostegno.
e) attuatori (dotati di adeguati schermi e filtri RF) di:
- 8 pollici, 12 volt per il modello Baby;
- 10 pollici, 24 volt per il modello Midi;
- 24 pollici, 36 volt per il modello Maxi.
f) Loop Controller di sintonia a distanza, completo di alimentatore (220 - 240 V. - 12 V
c.c. per Baby e 24 V c.c. per Midi), controllo mediante microprocessore e display
(retroilluminato) alfanumerico a matrice di punti.
g) tastiera intuitiva per il Loop Controller.
Una sola annotazione relativa ai pesi netti delle antenne: sono eloquenti, anche se
comprendono la staffa di sostegno, e denotano come la robustezza del complesso
radiante sia stata una costante nella progettazione e realizzazione della LOOP
ANTENNA.
LOOP ANTENNA
11
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Realizzazione meccanica
Speciali macchine ed attrezzature provvedono a sago-
mare uniformemente il tubo in lega di alluminio in modo da
garantire l'integrità strutturale delle LOOP ANTENNA.
L'uso esteso della elettrosaldatura a T.I.G. (Tungsteno ad
iniezione di gas) assicura la certezza dei contatti e la mas-
sima robustezza ed indeformabilità anche in presenza di
notevoli pressioni esercitate sull'intera struttura da forti venti.
Il contatto dell'unica parte mobile (peraltro di pochi gra-
di), nella parte centrale in basso della loop, viene assicurato
da una lamina di almeno 120 mmq. di sezione, specialmente
sagomata ed in acciaio inox, che viene fissata da 3 bulloni
inox a ciascun semiloop previa applicazione della speciale
pasta antiossido (in dotazione).
Il perno del semiloop mobile, come già detto, è in acciaio
inox su bronzine (su cuscinetti autocentranti per la
Maxi).
(*) Ogni singola antenna - in tutte le sue parti e prima della spedizione - deve superare
severi standard di collaudo onde evitare ogni problema all'utilizzatore finale.
Per le due LOOP ANTENNA di
maggiori dimensioni, formate da
quattro archi di cerchio, abbiamo
preferito adottare una soluzione

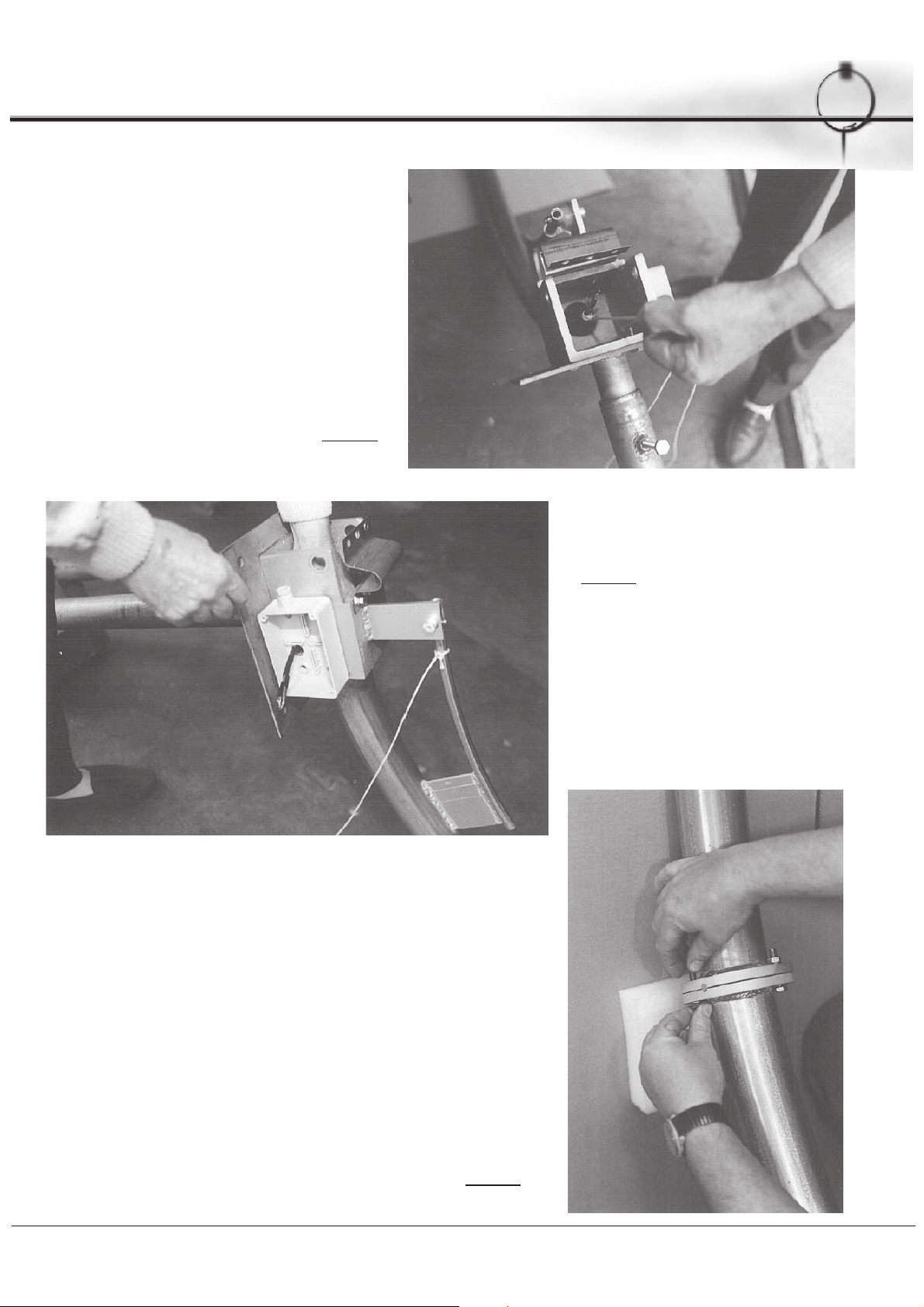

meccanicamente raffinata: la giunzione ed il contatto vengono assicurati da speciali flange con scanalature di alta precisione che
ritengono ermeticamente la speciale pasta antiossido (in dotazione).
Ogni coppia di flange è stabilmente fissata da ben 6 bulloni inox per la Midi (8 bulloni
inox per la Maxi).
Le robuste staffe di ancoraggio al mast, in acciaio inox, accettano tubi di sostegno di Ø
di 60 - 75 mm per i modelli Baby e Midi, e di Ø 90 - 114 mm per il modello Maxi.
Tutto quanto ritenuto necessario affinchè le LOOP ANTENNA possano sostenere le
più avverse condizioni climatiche e forti pressioni del vento, è stato adottato.(*)
fig. 1
fig. 2
12
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.

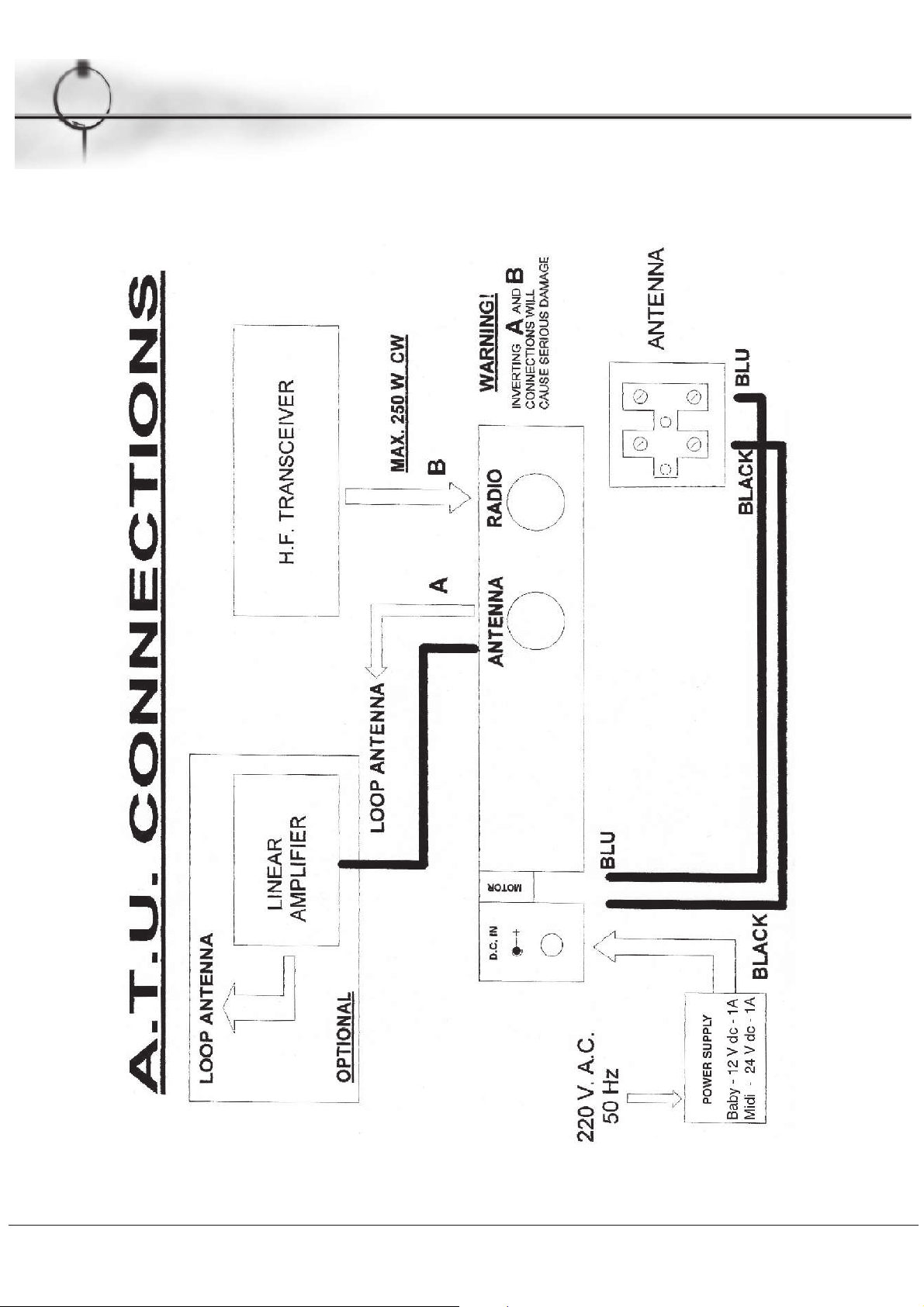

Il loop controller A.T.U sintonizza in modo automatico la loop I3 VHF
semplicemente digitando la frequenza sulla tastiera in dotazione!
La risoluzione è di 1 KHz da 1,75 a 30 MHz
Non richiede l’uso del trasmettitore per la sintonia.
Il display indica la frequenza impostata e il R.O.S.
E’ possibile ripetere l’ultima operazione di sintonia con un solo tasto
(utile quando la frequenza di lavoro rimane invariata per lunghi periodi.
led rosso acceso - sintonia
led verde acceso - motore in funzione
Dati tecnici
copertura 1.75 ÷ 30 MHz
generatore D.D.S. clock 32 MHz
stabilità ± 50 Hz
livello di uscita + 8 dBm / 50 Ohm
massima potenza in transito
250 W p.e.p.
alimentazione 12 V dc per Baby
24 V dc per Midi
Alimentatore esterno 220 V ac
(in dotazione)
R.F. in - out SO 239
Automatic Tuner Unit - A.T.U.
LOOP ANTENNA
13
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Sistema di imballaggio
In questa fase, il computer ed il C.A.D. (Computer Aided Design) sono stati usati in
maniera estesa ed intensa.
Per quanto riguarda l'ultimo dei modelli, il più grande, dobbiamo dire che si tratta di 25 kg. di solo legno che serve ad ingabbiare la poderosa struttura dei pacchi lamellari del condensatore
variabile. Il resto, e segnatamente i quattro elementi tubolari,
viaggiano ben distanziati tra loro e ricoperti di materiale plastico
di protezione.
Certo, il miglior imballaggio di questo mondo non può proteggere il suo contenuto contro manovre arrischiate oppure incidenti e, ancora certamente, non esime chi riceve la merce
dall'effettuare un immediato e accurato controllo (in modo da far
subito notare al vettore ogni eventuale sua responsabilità),
anche se è stato fatto quanto possibile oggi per evitare danni alle
LOOP ANTENNA durante il trasporto dalla nostra sede al desti-
natario.
Baby kg. 16 kg. 26 kg. 10
Midi kg. 20 kg. 32 kg. 12
Maxi kg. 105 kg. 130 kg. 25
Modello peso netto peso lordo differenza
Ogni disegno relativo all'imballaggio è stato realizzato, collaudato nelle più dure situazioni di trasporto e parecchie volte
modificato fino alla versione definitiva.
I vari tipi di cartone e, all'occorrenza, l'integrazione con il
legno, sono stati i materiali che hanno infine consentito di dare
l'OK all'imballaggio definitivo con la certezza di aver realizzato
il meglio possibile per far ricevere al Cliente-utilizzatore la sua
LOOP ANTENNA nelle stesse condizioni di partenza.
Per supportare quanto detto, ci affideremo ancora una
volta alle cifre che rappresentano altrettanti punti fermi. Ci riferiamo ai pesi, netto e lordo, di ciascuno dei modelli da noi prodotti.
La differenza di ciascuna coppia dei pesi rappresenta la
massa dell'imballaggio, la sua "sostanza", che è tutt'altro che
indiferente.
Vediamoli insieme questi pesi:
fig. 5
fig. 6
14
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Caratteristiche elettriche e meccaniche della Baby
Caratteristiche elettriche
Copertura continua da 6.600 ÷ 29.800 MHz
R.O.S. inferiore ad 1,3 : 1 (valore medio)
Rapporto fronte - retro : 6 db (alim. asimmetrica)
Rapporto fronte - lato : 25 db
Ingresso 50 Ohm su gamma match in corto cir-
cuito (protezione delle apparecchiature
dalle scariche elettrostatiche).
Rumore ed armoniche del tutto trascurabili.
L = 3 µH Q = 1.100 a 7.0 MHz
C = 400 pF a 17 KV r.m.s.
Potenze applicabili: 450 W fino a 21 MHz **
1 K W da 22.0 ÷ 29.800 MHz**
Largh. banda: 4 KHz @ 7.0 MHz
6 KHz @ 14.0 MHz
12KHz @ 21.0 MHz
20KHz @ 28.0 MHz
Efficienza riferita al dipolo ½ (1 punto "S" = 6 db) :
- 4 db @ 7.0 MHz
- 0.3 db @ 28.0 MHz
**NOTA: Con questa LOOP ANTENNA la potenza di
picco è uguale alla potenza continua.
Caratteristiche meccaniche
Diametro antenna 1.0 mt.
Lega di alluminio 60/60 elettrosaldato a T.I.G. (Tungsteno ad iniezione di gas).
Elemento tubolare Ø 50 x 2 mm. di spessore.
Bulloneria e perno del semiloop mobile in acciaio inox su bronzine.
Staffa di ancoraggio in acciaio inox per mast di Ø 60 ÷ 76 mm.
Peso netto/lordo Kg. 16/26.
Superficie totale al vento 0.25 mq.
Massima velocità del vento tollerata dalla struttura 161 km/h.
Spinta sull'antenna per vento 129 km/h = 240 N.
Momento flettente max alla base del sostegno nel punto di fissaggio di un mast di ferro
(Ø 6 cm. ed alto 3.0 m.) = 720 N/m.
Nota: Le Norme C.E.I. 12-43 prevedono per zone molto ventose e con possibili formazioni di
ghiaccio, l'installazione di idonea controventatura (nel nostro caso NON metallica).
CONDENSATORE
ATTUATORE
PALO DI SOSTEGNO
STAFFA
Ø 1.0 m.
fig. 7
FRONTE
/////////////////////////////////////////////////////////////////
2.00 m.
Ground piano
S.W.R. TEST Copertura da 6.600 a 29.800 Mhz
2.0
1.8
1.5
1.1
.
1.4
.
.
1.5
1.6
.
1.2
/////////////////////////////////////////////////////////////////
2.00 m.
Ground piano
Mhz 7.000 10.000 14.000 18.000 21.000 24.000 27.000 28.000 30.000
2.0
1.8
1.5
1.1
.
1.4
.
.
1.5
1.6
.
1.2
.
1.7
fig. 8
LOOP ANTENNA
15
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Caratteristiche elettriche e meccaniche della Midi
Caratteristiche elettriche
Copertura continua da 3.500 - 14.500 MHz
R.O.S. inferiore a 1,2 : 1 (valore medio)
Rapporto fronte - retro : 6 db (alim. asimmetrica)
Rapporto fronte - lato : 25 db
Ingresso 50 Ohm su gamma match in corto circui-
to (protezione delle apparecchiature dalle
scariche elettrostatiche)
Rumore ed armoniche del tutto trascurabili.
L = 4,5 µH Q = 1.500 a 3.5 MHz
C = 560 pF a 14 KV r.m.s.
Potenze applicabili: 300 W 3.5 ÷ 7.0 MHz**
800 W 8.0 ÷ 14.5 MHz**
Largh. banda: 4 KHz @ 3.5 MHz
6 KHz @ 7.0 MHz
10 KHz @ 14.0 MHz
Efficienza riferita al dipolo ½ (1 punto "S" = 6 db) :
- 4 db @ 3.5 MHz
- 0.3 db @ 14.0 MHz
Caratteristiche meccaniche
Diametro antenna 2.0 mt.
Lega di alluminio 60/60 elettrosaldato a T.I.G. (Tungsteno ad iniezione di gas).
Elemento tubolare Ø 75 x 2 mm. di spessore.
Bulloneria e perno del semiloop mobile in acciaio inox su bronzine.
Staffa di ancoraggio in acciaio inox per mast di Ø 60÷ 76 mm.
Peso netto/lordo Kg. 20/32.
Superficie totale al vento 0.5 mq.
Massima velocità del vento tollerata dalla struttura 161 km/h.
Spinta sull'antenna per vento 129 km/h = 480 N.
Momento flettente max alla base del sostegno nel punto di fissaggio di un mast di ferro
(Ø 6 cm. ed alto 3.5 m.) = 1.680 N/m.
Nota: Le Norme C.E.I. 12-43 prevedono per zone molto ventose e con possibili formazioni di
ghiaccio, l'installazione di idonea controventatura (nel nostro caso NON metallica).
CONDENSATORE
ATTUATORE
STAFFA
GAMMA MATCH
FLANGIA
FRONTE
fig. 9
**NOTA: Con questa LOOP ANTENNA la potenza di
picco è uguale alla potenza continua.
MHz 3.500 4,500 6,000 7,000 8,000 10,000 12,000 13,000 14,000 15,000
1,8
1,5
1,2
1,1
1,0
.
1,1
1,5
S.W.R. TEST
Copertura continua da 3,5 a 14,5 MHz
fig. 10
Ø 2.0 m
16
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Caratteristiche elettriche, meccaniche e schema della Maxi
Caratteristiche elettriche
Copertura continua da 1.750 ÷ 7.300 MHz
R.O.S. da 1,1 : 1 ÷ 1,5 : 1
Rapporto fronte - retro : 6 db (alim. asimmetrica)
Rapporto fronte - lato : 25 db
Ingresso 50 Ohm su gamma match in corto cir-
cuito (protezione delle apparecchiature
dalle scariche elettrostatiche).
Rumore ed armoniche del tutto trascurabili.
L = 8 µH Q = 1.500 a 1.8 MHz
C = 1.400 pF a 22 KV r.m.s.
Potenze applicabili: 700 W 1.750 ÷ 6.0 MHz**
2 K W 7.0 ÷ 7.300 MHz**
Largh. banda: 4 KHz @ 1.8 MHz
6 KHz @ 3.5 MHz
8 KHz @ 7.0 MHz
Efficienza riferita al dipolo ½ (1 punto "S" = 6 db) :
- 4 db @ 1.8 MHz
- 0.3 db @ 7.0 MHz
Caratteristiche meccaniche
Diametro antenna 4.0 mt.
Lega di alluminio 60/60 elettrosaldato a T.I.G. (Tungsteno ad iniezione di gas).
Elemento tubolare Ø 140 x 5 mm. di spessore.
Bulloneria e perno del semiloop mobile in acciaio inox su cuscinetti autocentranti.
Staffa di ancoraggio in acciaio inox per mast di Ø 90 ÷ 114 mm.
Peso netto/lordo Kg. 105/130.
Superficie totale al vento 2.2 mq.
Massima velocità del vento tollerata dalla struttura 161 km/h.
Spinta sull'antenna per vento 129 km/h = 2.112 N.
Momento flettente max alla base del sostegno nel punto di fissaggio di un mast di ferro
(Ø 14 cm. ed alto 4.5 m.) = 10.560 N/m.
Nota: Le Norme C.E.I. 12-43 prevedono per zone molto ventose e con possibili formazioni di
ghiaccio, l'installazione di idonea controventatura (nel nostro caso NON metallica).
CONDENSATORE
ATTUATORE
SPECIALI FLANGE
GAMMA MATCH
S T A F FA
SPECIALE
Ø 4.0 m
FRONTE
**NOTA: Con questa LOOP ANTENNA la potenza di
picco è uguale alla potenza continua.
fig. 11
.
.
7,300
1.1
MHz 1,750 1,800 2,200 3,000 3,500 4,000 5,000 6,000 7,000 8,000
2,0
1,8
1,5
1.1
1,0
S.W.R. TEST Copertura continua da 1,75 a 7,30 MHz
1.5
MHz 1,750 1,800 2,200 3,000 3,500 4,000 5,000 6,000 7,000 8,000
2,0
1,8
1,5
1.1
1,0
fig. 12
LOOP ANTENNA
17
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
PARTE II
18
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Cosa trovi dentro l'imballaggio della Baby
0101 Antenna assemblata 1
pronta per installazione
0102 Staffa in acciaio inox 1
completa di collari e
bulloneria
0106 Scatola accessori con: 1
1 Loop Controller con alim.
1 Tastiera per Loop Controller
1 Manuale di presentazione
ed istruzione.
Art. Descrizione Quantità
N.B. Date le ridotte dimensioni, la Baby arriva già assemblata. In pochi minuti, collegato
il cavo di alimentazione ed il Loop Controller, può essere operativa.
fig. 13
LOOP ANTENNA
19
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Cosa trovi dentro l'imballaggio della Midi
0204 Sezione tubolare con flangia e bronzine 1
0206 Sezione tubolare con flangia e pacco lamellare 1
0208 Sezione tubolare con flangia, pacco
lamellare e attuatore completo di motore 1
0210 Sezione tubolare con flangia, scatola di
base e gamma-match 1
0212 Staffa in acciaio inox completa di collari
e bulloneria 1
0218 Scatola contenente:
Loop Controller 1
Tastiera per Loop Controller 1
Confezione pasta antiossido 1
bulloni M 12 x 30 4
rondelle per detti bulloni 4
perno acciaio inox 18 x 120 1
viti acciaio inox M 10 x 25 testa svasata 2
rondelle acciaio inox Ø 14 2
bulloni acciaio inox M 8 x 12 3
rondelle inox Ø 8 3
bullone inox M 8 x 40 1
Art. Descrizione Quantità
* Ecco come si presenta
la Midi una volta estratta
dal suo imballo.
fig. 14
20
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Cosa trovi dentro l'imballaggio della Maxi
Assemblaggio flange
09025 Bulloni inox M 10 x 35 16
09015 Dadi inox autobloccanti M 10 16
09019 Rondelle inox Ø 10 16
Confezione pasta antiossido 01
Assemblaggio cuscinetti
09010 Cuscinetti con supporti autocentranti
SKF FYTB 25 TF 02
09011 Perno inox 25 x 267 01
09020 Bulloni M 10 x 50 inox (bloccaggio cuscinettti 04
09015 Dadi inox autobloccanti (bloccaggio cuscinetti) 04
09012 Bulloni M 10 x 15 inox (bloccaggio perno inox) 02
09013 Rondelle larghe inox (bloccaggio perno inox) 02
09004 Bulloni M 8 x 30 inox 09
09005 Lama flessibile inox 01
Assemblaggio guida lame con pattini
09001 Guida lame con pattini in teflon 02
09002 Bulloni inox testa svasata M 6 x 25 04
09003 Dadi autobloccanti inox Ø 6 04
09000 Placche inox tenuta guidalame 02
Bloccaggio pistone attuatore
09014 Bullone inox M 10 x 70 01
09015 Dado inox autobloccante M 10 01
09019 Rondelle inox Ø 10 02
Montaggio antenna sulla base
09021 Bulloni zincati M 14 x 40 04
09022 Bulloni zincati M 14 x 60 02
09023 Dadi zincati autobloccanti M 14 06
09024 Rondelle zincate Ø 14 06
Art. Descrizione Quantità
* Nella foto i pacchi lamellari
imballati uno per uno in speciali
contenitori in legno.
fig. 15
LOOP ANTENNA
21
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
PARTE III
22
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Dove installare preferibilmente la LOOP ANTENNA
Questa antenna ha il pregio di ricevere e trasmettere praticamente ovunque installata.
E' stata provata non soltanto al suolo, ma anche ancorata alla ringhiera del balcone, dentro una mansarda (lontano da persone e apparecchiature) e persino in un sottotetto.
Ha sempre svolto bene il suo lavoro.
Tuttavia, come è scritto nel titolo, preferibilmente - e possibilmente aggiungiamo bisogna cercare di trovarle un posto dove il suo rendimento sarà il migliore. Garantendo
una irradiazione in tutti gli angoli in elevazione per collegamenti allo stesso modo a breve, media e lunga distanza.
Le innumerevoli sperimentazioni fatte dicono di installare preferibilmente le LOOP
ANTENNA come segue:
1) lontano da strutture metalliche - o con metallo all'interno come il cemento armato -
almeno 2 - 3 metri;
2) altezza minima dal suolo (o da terrazza piana) pari al diametro dell'antenna + 50 cm.
altezza massima dal suolo (o da terrazza piana) pari al doppio del diametro
dell’antenna + 50 cm, e dunque:
- almeno 1,5 metri per la Baby - max 2,5 metri
- almeno 2,5 metri per la Midi - max 3,5 metri
- almeno 4,5 metri per la Maxi - max 5,5 metri
3) per la sicurezza, lontano da cavi elettrici anche se in bassa tensione ed anche se con
copertura isolante. La stessa regola vale per i cavi telefonici;
4) per la sicurezza, assicurarsi della messa a terra a norma del palo o mast che è pre-
posto a sostenere l'antenna;
5) sempre per la sicurezza, essere assolutamente certi che nessuno, in fase di tra-
smissione, vada a toccare direttamente, o indirettamente attraverso un cavo o altro
oggetto conduttore, consapevolmente o meno, la struttura del condensatore di sinto-
nia dove - come già scritto - si stabiliscono tensioni piuttosto elevate;
6) severamente sconsigliato, questa volta per la sicurezza personale e per la dubbia
resa dell'antenna, operare con la loop sistemata dentro la stanza vicino al trasmettito-
re ed all'Operatore stesso.
LOOP ANTENNA
23
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Come montare la Baby
Pur possedendo tutte la raffinate caratteristiche delle sorelle maggiori, la Baby è cer-
tamente l'antenna più facile da installare. Ciò è dovuto sopratutto al fatto che, date le
ridotte dimensioni, essa viene spedita all'utente già assemblata e collaudata. Pochissimi
interventi, come la connessione del cavo coassiale, la stesura del cavo elettrico di alimentazione dell'attuatore, e il collegamento a quest'ultimo e al Loop Controller, risultano
essere le uniche operazioni da compiere.
Vediamole di seguito, aiutandoci con le immagini.
* La Baby viaggia imballata in una speciale confezione che com-
prende tutto quello che è necessario per farla funzionare.
Nella stessa confezione troverete il Loop Controller, la staffa di
sostegno ed il manuale di presentazione e istruzione al montaggio.
La foto mostra il modo corretto di estrarre l'antenna dalla confezione, dopo che è stato aperto il lato contrassegnato.
fig. 16
24
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
CONDENSATORE
CON PATTINI IN TEFLON
SUPPORTO ISOLANTE
DELL'ATTUATORE
ATTUATORE
SCATOLA COLLEGAMENTI
DELL'ATTUATORE
STAFFA DI SOSTEGNO
GAMMA
MATCH
* Collegare
sul retro del
Loop Controller
il cavo di alimen-
tazione dell'attuatore,
badando di rispettare
scrupolosamente
il colore dei fili di
alimentazione
del motore.
(Vedi manuale pag. 40).
fig. 17
fig. 18
LOOP ANTENNA
25
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Come montare le LOOP ANTENNA Midi e Maxi
Tratteremo in questo capitolo, in modo ampio, il montaggio delle LOOP ANTENNA
Midi e Maxi. Le due antenne, infatti, pur differendo sostanzialmente per le dimensioni,
oltre che per alcuni importanti caratteristiche, hanno in comune la stessa filosofia
costruttiva, quindi, per buona parte, le note che seguono possono essere applicate ad
entrambe per ottenere il risultato finale.
Iniziamo senz'altro dalla Midi, la capostipite delle LOOP ANTENNA, sulla quale il
costruttore ha dedicato i maggiori sforzi creativi e di sperimentazione.
Ogni dettaglio è stato ampiamente valutato, subendo, dove è stato necessario, anche
piccole modifiche e migliorie che ne hanno, alla fine, incrementato affidabilità e robustezza. Persino nello speciale imballaggio.
* Ecco come si presenta
la Midi una volta estratta
dalla speciale scatola in
cartone rinforzato.
Notare le quattro parti del
loop, saldamente legate
tra loro, che andranno
assemblate per ottenere
l'antenna montata.
Due archi hanno
già saldati i pacchi
lamellari dello speciale
condensatore in aria.
Nella scatola sotto,
indicata dalla freccia,
vi è il Loop Controller,
la staffa di montaggio
e le minuterie necessarie.
Scatola con Loop Controller, ecc. (vedi lista a pag. 19)
fig. 19
26
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Assemblaggio
dei semi-loop
* La prima operazione da effettuare
è quella di unire gli archi che formeranno
i semi-loop, facendo combacciare
esattamente le due flange di precisione.
* Spalmare preventivamente
la flangia che riporta
il canale circolare con la
pasta antiossido che viene
fornita in dotazione.
* Unire quindi le due parti
del semi-loop facendo
esattamente combaciare
le guide di precisione.
fig. 20
fig. 21
fig. 22
LOOP ANTENNA
27
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
* Serrare a fondo le due
flange con i bulloni inox
in dotazione. I dadi sono
autobloccanti.
* Si procede in modo analogo per il montaggio dell'altra coppia di archi che formerà il semi-loop sul
quale è già fissato l'attuatore. Prima di unire i due archi, tuttavia, è necessario far passare il cavo di alimentazione del motore del pistone servendosi per l'operazione del cordino già inserito. (vedi fig. 24 e
25).
fig. 23
fig. 24 fig. 25
28
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
* Estrarre il cavo di alimentazione
dell'attuatore per tutta la sua
lunghezza utile ed infilarlo,
attraverso il foro sul lato
del basamento, nella scatola
destinata ad ospitare il blocco
morsetti appositamente
preparato.
fig. 26
* Si proceda infine all'unione della due flange
di precisione. NON DIMENTICARE di spalmare
preventivamente la flangia che presenta
il canale, con l'apposita
pasta antiossidante, come descritto
precedentemente.
fig. 27
fig. 28
* Il cavo di alimentazione
dell'attuatore esce nella
scatola che ospiterà i
morsetti e la bobina toroidale
(blocco RF).
LOOP ANTENNA
29
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
* Porre, nella sede ricavata nella
base, il semiloop con bronzine
montate e inserire il perno
in acciaio che permetterà il
movimento del pacco lamellare
posto alla sommità.
fig. 29
* Inserire completamente
il perno aiutandosi con un
martello in plastica o in
gomma. Non forzare mai
il perno nell'introduzione:
guidare il suo inserimento
con piccoli spostamenti
del semi-loop se necessario.
fig. 30
* Inserito completamente il perno,
fissarlo con l'apposito bullone
stringendo a fondo.
Allo scopo viene fornita in
dotazione una chiave
esagonale da 6 mm.
NON dimenticare la rondella!
fig. 31
30
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
* Posizionare i pattini guida in
teflon per il movimento del condensatore (fig. 32) quindi, aiutandosi
con entrambe le mani farli scivolare,
senza allargarli lungo le pareti
del condensatore fino
ad ottenerne la chiusura totale (fig. 33).
fig. 32
fig. 33
fig. 34
* La chiusura del condensatore favorirà
l'avvicinamento del perno-pistone al
supporto isolante fissato al semi-loop,
come mostra il disegno di fig. 34.
* Inserire a questo punto il bullone-perno
nell'apposito foro nel supporto isolante
fissando nel contempo l'occhiello-perno
del pistone dell'attuatore, avvitare il dado
inox autobloccante fino ad appoggiarlo
al supporto isolato (senza stringere).
fig. 35
LOOP ANTENNA
31
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
* Ecco come si presenta (fig. 36) il
lavoro appena descritto una volta
ultimato.
Il perno del pistone va fissato con
apposito dado e bullone forniti.
Non vi devono essere giochi nella
giunzione. Non bisogna nemmeno
forzare i componenti perchè si
assestino nel punto stabilito.
fig. 36
* Passare ora al fissaggio della lamina
di congiunzione del semi-loop.
Prima dell'operazione stendere accu-
ratamente la pasta antiossido
(la stessa che avete usato per le flange)
tra lamina e supporto.
fig. 37
fig. 39
* Inserire ora i bulloni di acciaio (con
apposita rondella) - (fig. 38) - e serrare a
fondo aiutandosi con una chiave (fig. 39).
Ora la vostra LOOP ANTENNA è
praticamente completa.
fig. 38
32
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
* Ora che la loop è assemblata
facendovi aiutare da una persona
(ma tutto il lavoro è bene farlo
almeno in due), posizionate
la vostra antenna sul "piatto"
della staffa in dotazione che
avrete nel frattempo fissato ad
un apposito palo.
In fig.40 un esempio di come
si può procedere nell'operazione.
fig. 40
fig. 41
* Fissate il blocco
al piatto della
staffa utilizzando
i bulloni zincati
che vengono
forniti in dotazione.
fig. 42
* Collegate a questo punto il cavo di alimentazione dell'attuatore con quello che va al
Loop Controller, interponendo la morsettiera
fornita che è dotata di anello in ferrite per
scongiurare interferenze da parte della
radiofrequenza.
ATTENZIONE: rispettare scrupolosamente
i colori dei fili come indicato nelle ISTRUZIONI.
Ora potete chiudere la scatola.
LOOP ANTENNA
33
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Messa a punto
fig. 43
fig. 44
* Nella foto di fig. 43 un esempio di montaggio
della Midi sul tetto di casa.
Non sempre è possibile disporre di una terrazza piana sulla quale alloggiare la loop. In questo caso una semplice messa a punto è necessaria seguendo le istruzioni che di seguito vi
forniamo:
** Il gamma match di alimentazione è tarato il
laboratorio per S.W.R. 1 - 1,1 con antenna
installata a mt. 3,5 dal GROUND piano.
E’ consigliabile installare l’antenna ad una
altezza compresa tra i 2,5 e i 3,5 metri su un
GROUND piano, per avere la massima resa.
Situazioni diverse possono introdurre variazioni anche di notevole entità.
**Le operazioni, precisiamo, vanno eseguite,
eventualmente, SOLO per installazioni su terreno o su terrazze PIANE.
Per altre situazioni (GROUND NON PIANO) rife-
rirsi alle istruzioni per il MONTAGGIO E
VERIFICA, o contattare il costruttore**.
Particolare
del gamma match
della Midi.
34
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Come montare la Maxi
La procedura è analoga a quiella della Midi, fatte salve le diverse dimensioni ed alcu-
ni particolari, come il perno di movimento della semi-loop che è montato su cuscinetti autocentranti, visti i pesi e le sollecitazioni meccaniche in gioco.
E' indispensabile, per il montaggio di questa antenna, le cui dimensioni sono raguardevoli, (4 metri di diametro - tutto sommato comunque "pochi" se si considera su quali frequenze lavora) disporre di un adeguato spazio e, naturalmente, avere l'adeguato aiuto di
più persone.
Vediamo insieme alcuni passaggi del lavoro di assemblaggio.
* Anche nel caso della Maxi i semiloop dovranno
essere uniti con le apposite flange, resesi indispensabili per motivi di trasporto ovunque.
Anche in questo caso si rammenta di
di interporre l'apposita pasta antiossido.
I bulloni di fissaggio in questo caso sono 8.
Tutti i pezzi sono protetti da una apposita fasciatura
plastica (fig. 45).
NOTA: tutti i bulloni in ferro, che fissano le flange,
fanno parte dell'imballaggio per il trasporto; NON
utilizzare tali bulloni per il montaggio.
fig. 45
fig. 46
* Una visione ravvicinata
del pacco lamellare della
Maxi.
Qui la fase di montaggio
delle speciali guide in
teflon che matengono le
due parti del condensatore
durante il movimento
di sintonia.
LOOP ANTENNA
35
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
fig. 47
* Particolare del fissaggio
della lama flessibile che
consente di mantenere
il "contatto" durante il movimento della semi-loop.
NON SCORDARE di interporre
la pasta antiossidante.
fig. 48
* La Maxi montata su un muletto
per favorire gli spostamenti durante
il montaggio e anche per effettuare le
prime prove di sintonia, di efficienza
e adattamento al ground durante i
collaudi.
*Il perno della Maxi è fissato su
cuscinetti autocentranti.
Prima di inserire il perno, quindi,
vanno fissati tali cuscinetti,
avendo cura di tenere i dadi
montati all'esterno della scatola.
Anche qui, per inserire il
perno, aiutarsi, con delicatezza,
con un martello di legno o
plastica (fig. 47).
fig. 47/bis
*Il pistone dell'attuatore è già
fissato ad un semiloop. Sarà
sufficiente posizionarlo nel
supporto isolato dell'altro
semiloop e inserire il bullone di
fissaggio (vedi fig. 48).
NOTA: per i materiali di montaggio
riferirsi alla lista a pag. 20.
fig. 49
36
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
fig. 50
LOOP ANTENNA
37
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
fig. 51
38
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
fig. 52
LOOP ANTENNA
39
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
PARTE IV
40
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Automatic Tuner Unit - A.T.U.
Il loop controller A.T.U sintonizza in modo automatico la loop I3 VHF
semplicemente digitando la frequenza sulla tastiera in dotazione!
La risoluzione è di 1 KHz da 1,75 a 30 MHz
Non richiede l’uso del trasmettitore per la sintonia.
Il display indica la frequenza impostata e il R.O.S.
E’ possibile ripetere l’ultima operazione di sintonia con un solo tasto
(utile quando la frequenza di lavoro rimane invariata per lunghi periodi.
led rosso acceso - sintonia
led verde acceso - motore in funzione
Dati tecnici
copertura 1.75 ÷ 30 MHz
generatore D.D.S. clock 32 MHz
stabilità ± 50 Hz
livello di uscita + 8 dBm / 50 Ohm
massima potenza in transito
250 W p.e.p.
alimentazione 12 V dc per Baby
24 V dc per Midi
Alimentatore esterno 220 V ac
(in dotazione)
R.F. in - out SO 239
Digitare sulla tastiera in sequenza: B frequenza in Khz
esempio di accordo a 10,000 MHz B 10000
LOOP ANTENNA
41
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Automatic Tuner Unit
Accordo AUTOMATICO
Accordo MANUALE
SOLO PER LA VERIFICA DEI CAVI, ATTUATORE E
ANTENNA CERCANDO IL MINIMO SWR SUL DISPLAY
1. premere e tenere premuto per 5 secondi il tasto 1
2. il display mostrerà la scritta FREQ.:
3. digitare la frequenza desiderata
4. ed in sequenza premere il tasto
5. si effettua la sintonia veloce con i tasti A e B
6. si effettua la sintonia lenta con i tasti 3 e 6
7. per tornare al modo automatico premere 0
Tasti di funzione
A ripete l’ultima operazione di sintonia per riaccordare l’antenna
# cancella gli ultimi dati numerici inseriti
*
*
NON TRASMETTERE
DURANTE QUESTA VERIFICA
Procedura per Accordo MANUALE
*
42
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
* Schematicamente
viene qui rappresentato il lobo di irradiazione che evidenzia
i vari angoli di elevazione, i pronunciati
rapporti fronte lato
ed il leggero rapporto fronte-retro.
Per questo è possibile installare la
LOOP ANTENNA
anche su un rotatore
rendendola così
ancora più
efficiente.
Siamo certi che avrai posto la massima attenzione nell'effettuare l'installazione della
tua LOOP ANTENNA. Ti consigliamo, a questo punto, di prendere confidenza con i
comandi che poi utilizzerai in stazione radio. Lascia tutto chiuso il condensatore di sinto-
nia prima di portare l'antenna nel sito definitivo.
Nulla vieta che la LOOP ANTENNA possa essere montata su un adeguato rotatore:
l’operazione permetterà un totale utilizzo della caratteristica fronte-lato (-25 db, vedi diagrammi a pagg. 36 - 37 - 38 e rappresentazione tridimensionale) (fig. sotto)
FRONTE
fig. 62
LOOP ANTENNA
43
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
44
LOOP ANTENNA
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
La LOOP ANTENNA, come abbiamo avuto modo di sottolineare, è certamente il pro-
dotto più innovativo per irradiare il segnale radio. Tuttavia, alcuni suggerimenti possono
trarti d'impaccio qualora qualcosa non andasse per il verso giusto per ottenere il massimo
rendimento.
a) Se il rapporto di onde stazionarie non scendesse a 1,3 : 1, le cause possono esse-
re:
1. L'antenna è montata su un GROUND non piano come, ad esempio, il colmo del
tetto oppure a mezza falda. In questi casi basterà ruotare l'antenna di 90° per ottenere valori ottimali di R.O.S.
2. L'antenna è montata troppo vicino a strutture metalliche. In questo caso ti preghiamo di rileggere il capitolo a pag. 22 "Dove installare preferibilmente la LOOP
ANTENNA" e di lasciare almeno 2 metri di spazio libero attorno alla loop.
Suggerimenti per ottenere il massimo
dalla tua LOOP ANTENNA
Stai usando la migliore loop magnetica esistente e, da essa, ricaverai le più ampie soddi-
sfazioni per molto tempo a venire.
Ottimi collegamenti e grazie ancora per aver scelto la
LOOP ANTENNA .
LOOP ANTENNA
45
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
Collaudi in laboratorio
Severi test di laboratorio sono stati compiuti sulle LOOP ANTENNA per verificarne le
capacità di selettività. il rumore di fondo e le onde stazionarie.
Di seguito quelle riferite alla Midi, che, come abbiamo detto, è stata la capostipite
della famiglia delle LOOP ANTENNA di Ciro Mazzoni.
fig. 63
fig. 64
fig. 65 fig. 66
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italia.
A.T.U. - Automatic Tuner Unit - componenti
48
LOOP ANTENNA
Printed in Italy
Copyright© 1999 by
CIRO MAZZONI RADIOCOMUNICAZIONI
mkt23
All rights reserved
September 2008
CIRO MAZZONI RADIOCOMUNICAZIONI - Verona, Italy
Via Bonincontro, 18 - 37139 VERONA VR, Italy
Tel. +39 045 890 3104 - Fax +39 045 890 2633
Internet: http://www.ciromazzoni.com E-mail: info@ciromazzoni.com
Loading...
