REFRIGERATOR

USER INSTRUCTIONS

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING, please visit our website at www.maytag.com for additional information. If you still need assistance, call us at 1-800-688-9900. In Canada, visit our website at www.maytag.ca or call us at 1-800-807-6777.

You will need your model and serial number located on the inside wall of the refrigerator compartment.

Table of Contents / Índice / Table des matières

REFRIGERATOR SAFETY......................1

INSTALLATION INSTRUCTIONS...........2

REFRIGERATOR USE.............................8

REFRIGERATOR CARE........................12

TROUBLESHOOTING...........................13

WATER FILTER CERTIFICATIONS .....15

PRODUCT DATA SHEETS ...................16

WARRANTY...........................................17

SEGURIDAD DEL REFRIGERADOR... 18 INSTRUCCIONES DE INSTALACIÓN. 19

USO DE SU REFRIGERADOR............. 25

CUIDADO DE SU REFRIGERADOR ... 30

SOLUCIÓN DE PROBLEMAS ............. 31

HOJA DE DATOS DEL PRODUCTO... 34

GARANTÍA ............................................ 35

SÉCURITÉ DU RÉFRIGÉRATEUR ......36

INSTRUCTIONS D’INSTALLATION ....37

UTILISATION DU RÉFRIGÉRATEUR.. 43

ENTRETIEN DU RÉFRIGÉRATEUR.... 48

DÉPANNAGE ........................................49

FEUILLES DE DONNÉES SUR LE

PRODUIT............................................... 52

GARANTIE............................................. 53

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

follow instructions.

can be killed or seriously injured if you don't

You instructions.

W10175477A

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

■ Plug into a grounded 3 prong outlet.

■ Do not remove ground prong.

■ Do not use an adapter.

■ Do not use an extension cord.

■ Disconnect power before servicing.

■ Replace all parts and panels before operating.

■ Remove doors from your old refrigerator.

To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

SAVE THESE INSTRUCTIONS

■ Use nonflammable cleaner.

■ Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

■ Use two or more people to move and install refrigerator.

■ Disconnect power before installing ice maker (on ice maker

kit ready models only).

■ Use a sturdy glass when dispensing ice (on some models).

Proper Disposal of Your Old Refrigerator

WARNING

Suffocation Hazard Remove doors from your old refrigerator. Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems of the past. Junked or abandoned refrigerators are still dangerous – even if they will sit for “just a few days.” If you are getting rid of your old refrigerator, please follow these instructions to help prevent accidents.

INSTALLATION INSTRUCTIONS

Unpack the Refrigerator

WARNING

Excessive Weight Hazard

Use two or more people to move and install refrigerator.

Failure to do so can result in back or other injury.

Before You Throw Away Your Old Refrigerator or Freezer:

■ Take off the doors.

■ Leave the shelves in place so that children may not easily

climb inside.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for cleaning or service, be sure to protect the floor. Always pull the refrigerator straight out when moving it. Do not wiggle or “walk” the refrigerator when trying to move it, as floor damage could occur.

Remove the Packaging

■ Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap over the adhesive with your fingers. Wipe with warm water and dry.

■ Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These products can damage the surface of your refrigerator. For more information, see “Refrigerator Safety.”

■ Dispose of/recycle all packaging materials.

Clean Before Using

After you remove all of the packaging materials, clean the inside of your refrigerator before using it. See the cleaning instructions in “Refrigerator Care.”

Important information to know about glass shelves and covers:

Do not clean glass shelves or covers with warm water when they are cold. Shelves and covers may break if exposed to sudden temperature changes or impact, such as bumping. For your protection, tempered glass is designed to shatter into many small, pebble-size pieces. This is normal. Glass shelves and covers are heavy. Use special care when removing them to avoid impact from dropping.

Location Requirements

Electrical Requirements

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for a ¹⁄₂" (1.25 cm) space at the top and behind the refrigerator. If your refrigerator has an ice maker, allow extra space at the back for the water line connections. When installing your refrigerator next to a fixed wall, leave a 3³⁄₄" (9.5 cm) minimum space between the refrigerator and wall to allow the door to swing open.

NOTE: It is recommended that you do not install the refrigerator near an oven, radiator, or other heat source. Do not install the refrigerator in a location where the temperature will fall below 55°F (13°C).

¹⁄₂" (1.25 cm)

WARNING

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only, 15- or 20-amp fused, grounded electrical supply is required. It is recommended that a separate circuit serving only your refrigerator be provided. Use an outlet that cannot be turned off by a switch. Do not use an extension cord.

NOTE: Before performing any type of installation, cleaning, or removing a light bulb, turn the control (Thermostat, Refrigerator or Freezer Control depending on the model) to OFF and then disconnect the refrigerator from the electrical source. When you are finished, reconnect the refrigerator to the electrical source and reset the control (Thermostat, Refrigerator or Freezer Control depending on the model) to the desired setting. See “Using the Controls.”

3³⁄₄" (9.5 cm)

Water Supply Requirements

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

TOOLS NEEDED:

■ Flat-blade screwdriver

■ ⁷⁄₁₆" and ¹⁄₂" Open-end or two

adjustable wrenches

IMPORTANT:

■ All installations must meet local plumbing code requirements.

■ Do not use a piercing-type or ³⁄₁₆" (4.76 mm) saddle valve

which reduces water flow and clogs more easily.

■ Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain above freezing.

■ ¹⁄₄" Nut driver

■ ¹⁄₄" Drill bit

■ Cordless drill

Water Pressure

A cold water supply with water pressure of between 35 and 120 psi (241 and 827 kPa) is required to operate the water dispenser and ice maker. If you have questions about your water pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the refrigerator needs to be between 35 and 120 psi (241 and 827 kPa).

If a reverse osmosis water filtration system is connected to your cold water supply, the water pressure to the reverse osmosis system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

Connect the Water Supply

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line is connected, turn the ice maker OFF.

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a ½" to 1¹⁄₄" (12.7 mm to 31.8 mm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

■ Make sure it is a cold water pipe.

■ Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the rear of the refrigerator to the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use ¹⁄₄" (6.35 mm) O.D. (outside diameter) copper tubing. Be sure both ends of copper tubing are cut square.

5. Using a cordless drill, drill a ¹⁄₄" hole in the cold water pipe you

have selected.

If the water pressure to the reverse osmosis system is less than 40 to 60 psi (276 to 414 kPa):

■ Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

■ Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

■ If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse osmosis system. Remove the water filter. See “Water Filtration System.”

If you have questions about your water pressure, call a licensed, qualified plumber.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the outlet end squarely as far as it will go. Screw compression nut onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is clear. Turn OFF the shutoff valve on the water pipe. Coil the copper tubing.

Connect to Refrigerator

1. Remove plastic cap from water supply connection. Place

brass nut and compression sleeve on copper tube end as shown.

A B

D E

F G

A. Cold water pipe B. Pipe clamp C. Copper tubing D. Compression nut

E. Compression sleeve F. Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the ¹⁄₄" drilled hole in the water pipe and that the washer is under the pipe clamp. Tighten the packing nut. Tighten the pipe clamp screws slowly and evenly so washer makes a watertight seal. Do not overtighten or you may crush the copper tubing.

A. Brass nut B. Compression sleeve

2. Place end of copper tubing into plastic water valve supply

line. Slide the brass nut over the sleeve and screw the nut into supply line.

3. Using an adjustable wrench, hold the nut on the plastic water

line to keep it from moving. Then, with a second wrench turn the nut on the copper tubing counterclockwise to completely tighten. Do not overtighten.

4. Check connection by pulling on the copper tubing.

5. Attach the copper tubing to the refrigerator with a “P” clamp.

Slide the plastic waterline into the retainer.

Refrigerator Doors and Drawer

All graphics referenced in the following instructions are included later in this section after “Final Steps.”

A.“P” Clamp B. Brass nut

6. Turn on water supply to refrigerator and check for leaks.

Correct any leaks.

C. Compression sleeve

Complete the Installation

WARNING

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See “Water and Ice Dispenser.” NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to completely fill the ice container.

Remove and Replace Handles

Style 1 - Metal Handles

1. Using a ³⁄₃₂" Allen wrench, loosen the two set screws located

on the side of each handle. See Metal Handle graphics 1 and 2.

2. Pull the handle straight out from the door. Make sure you

keep the screws for reattaching the handles.

3. To replace the handles, reverse the directions.

Style 2 - Plastic Handles

To Re mov e Ha n dl e s:

1. Grasp the lower part of the handle firmly, slide the handle up

and pull the handle straight out from the door. See Plastic Handle graphics 1 and 2.

To Replace Handles:

1. Position the handle so that the large holes in the mounting

clips are down and align the holes with the door studs.

2. Rotate the handle so that the mounting clips are flat against

the door and slide the handle down to engage. See Plastic Handle graphics 1 and 2.

Remove Doors and Hinges

IMPORTANT:

■ Remove food and any adjustable door or utility bins from

doors.

■ Keep the refrigerator doors closed until you are ready to lift

them free from the cabinet. NOTE: Provide additional support for the refrigerator door

while the hinges are being removed. Do not depend on the door gasket magnets to hold the door in place while you are working.

TOOLS NEEDED: ⁵⁄₁₆", ³⁄₈", ¹⁄₄" hex-head socket wrench, #2 Phillips screwdriver, and a flat-blade screwdriver.

1. Unplug refrigerator or disconnect power.

2. Remove the base grille. Grasp the grille firmly and pull it

toward you.

3. Starting with the right-hand side door, remove the parts for

the top hinge as shown in Top Hinge graphic. Lift the refrigerator door from the bottom hinge pin.

4. Remove the shim from the bottom hinge pin and keep it for

later use. See Bottom Hinge graphic.

5. Remove top hinge cover from left side refrigerator door.

Disconnect the wiring plug located on top of the hinge by wedging a flat-blade screwdriver or your fingernail between the two sections. See Connections graphic.

6. Disconnect the water line by holding the tabbed section of

the water line while turning the black locking collar clockwise. See Connections graphic.

7. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the left-hand side door from the bottom hinge pin.

NOTE: On some models, remove the shim from the bottom hinge pin and keep it for later use. See Bottom Hinge graphic.

8. Using a ³⁄₈" hex wrench, remove the leveling leg brackets from

the bottom of the cabinet. Keep screws for later use.

Replace Doors and Hinges

1. Assemble the parts for the top hinge as shown in Top Hinge

graphic. Do not tighten the screws completely.

2. Replace the parts for the bottom hinge as shown in Bottom

Hinge graphic. Tighten screws. Replace the refrigerator door. NOTE: Provide additional support for the refrigerator door

while the hinges are being moved. Do not depend on the door gasket magnets to hold the door in place while you are working.

3. Align the door so that the bottom of the refrigerator door

aligns evenly with the top of the freezer drawer. Tighten all screws.

4. Reconnect the wiring plug on top of the left-hand side

refrigerator door.

5. Reconnect the water lines by firmly pushing one line inside

the other. Slide the black locking collar fully forward.

6. While holding the tabbed section of the waterline, turn the

locking collar counterclockwise until you hear a “click.” NOTE: The arrow on the tabbed section should align with the

two bars on the locking collar.

7. Check for leaks. Replace the top hinge covers.

Remove and Replace Freezer Drawer

IMPORTANT: Two people may be required to remove and

replace the freezer drawer. Graphics are included later in this section.

Remove Drawer Front

1. Open the freezer drawer to full extension.

2. Loosen the four screws attaching the drawer glides to the

drawer front. See Drawer Front Removal graphic. NOTE: Loosen screws three to four turns. Keep the screws in

the drawer front.

3. Lift drawer front upward and off the screws. See Drawer Front

Removal graphic.

Replace Drawer Front

1. Slide the drawer glides out of the freezer compartment. Insert

the screws in the top of the drawer front into the slots in the drawer brackets. See Drawer Front Replacement graphic.

2. Pull the drawer brackets toward you to position the two

screws in the bottom of the drawer front into the brackets. See Drawer Front Replacement graphic.

3. Completely tighten the four screws.

Final Steps

1. Replace the base grille.

WARNING

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

2. Plug into a grounded 3 prong outlet.

3. Return all removable parts to doors and drawer and food to

refrigerator and freezer.

Door Removal & Replacement

Top Hinges

A. Hinge Cover Screw B. Top Hinge Cover

/16" Hex-Head Hinge Screws

C. D. Top Hinge

Bottom Hinges

A. Shim (on some models) B. Bottom Hinge C. Hinge Screws

Connections

B C

Metal Handle

/32" Set Screw

Plastic Handle

A. Tabs B. Wiring Plug

Drawer Front Removal

A. Loosen 4 Door Bracket Screws

Metal Handle

A. 3/32" Set Screw

Plastic Handle

Drawer Front Replacement

Adjust the Doors

Depending on your model, your refrigerator may have four adjustable rollers (Style 1) or a leveling screw (Style 2) located at the base of the refrigerator. If your refrigerator seems unsteady or you want the door to close more easily, use the instructions below.

1. Remove the base grille. Grasp the grille firmly and pull it

toward you.

■ To lower, turn the leveling screw counterclockwise.

A. Rear roller adjustment screw B. Leveling screw

2. Raise or lower the cabinet. Style 1 - Front and rear leveling

Using a ³⁄₈" hex driver, turn the roller adjustment screw(s) on each side to raise or lower that side of the refrigerator.

NOTE: Having someone push against the top of the refrigerator takes some weight off the adjustment screws and rollers. This makes it easier to turn the screws. It may take several turns of the roller adjustment screw to adjust the tilt of the refrigerator.

■ To raise, turn the roller adjustment screw to the right.

■ To lower, turn the roller adjustment screw to the left.

Turn the brake foot clockwise until it is firmly against the floor to keep the refrigerator from rolling forward when the freezer drawer is pulled open.

NOTE: Your refrigerator may have a rear roller adjustment screw on each side. To raise or lower the rear of the refrigerator, use a ³⁄₈" hex driver to turn the screws.

3. Open the door again to make sure that it closes as easily as

you like. If not, tilt the refrigerator slightly more to the rear by turning both leveling screws clockwise. It may take several more turns, and you should turn both screws the same amount.

4. Replace the base grille.

REFRIGERATOR USE

Opening and Closing Doors

There are two refrigerator compartment doors. The doors can be opened and closed either separately or together.

There is a vertically-hinged seal on the left refrigerator door.

■ When the left side door is opened, the hinged seal

automatically folds inward so that it is out of the way.

■ When both doors are closed, the hinged seal automatically

forms a seal between the two doors.

A. Rear roller adjustment screw B. Front roller adjustment screw C. Brake foot

Style 2 - Leveling screw

Using a ¹⁄₄" hex driver, turn the leveling screw on each side to raise or lower that side of the refrigerator.

NOTE: Having someone push against the top of the refrigerator takes some weight off the leveling screws. This makes it easier to turn the screws. It may take several turns of the leveling screw to adjust the tilt of the refrigerator.

■ To raise, turn the leveling screw clockwise.

A. Hinged seal

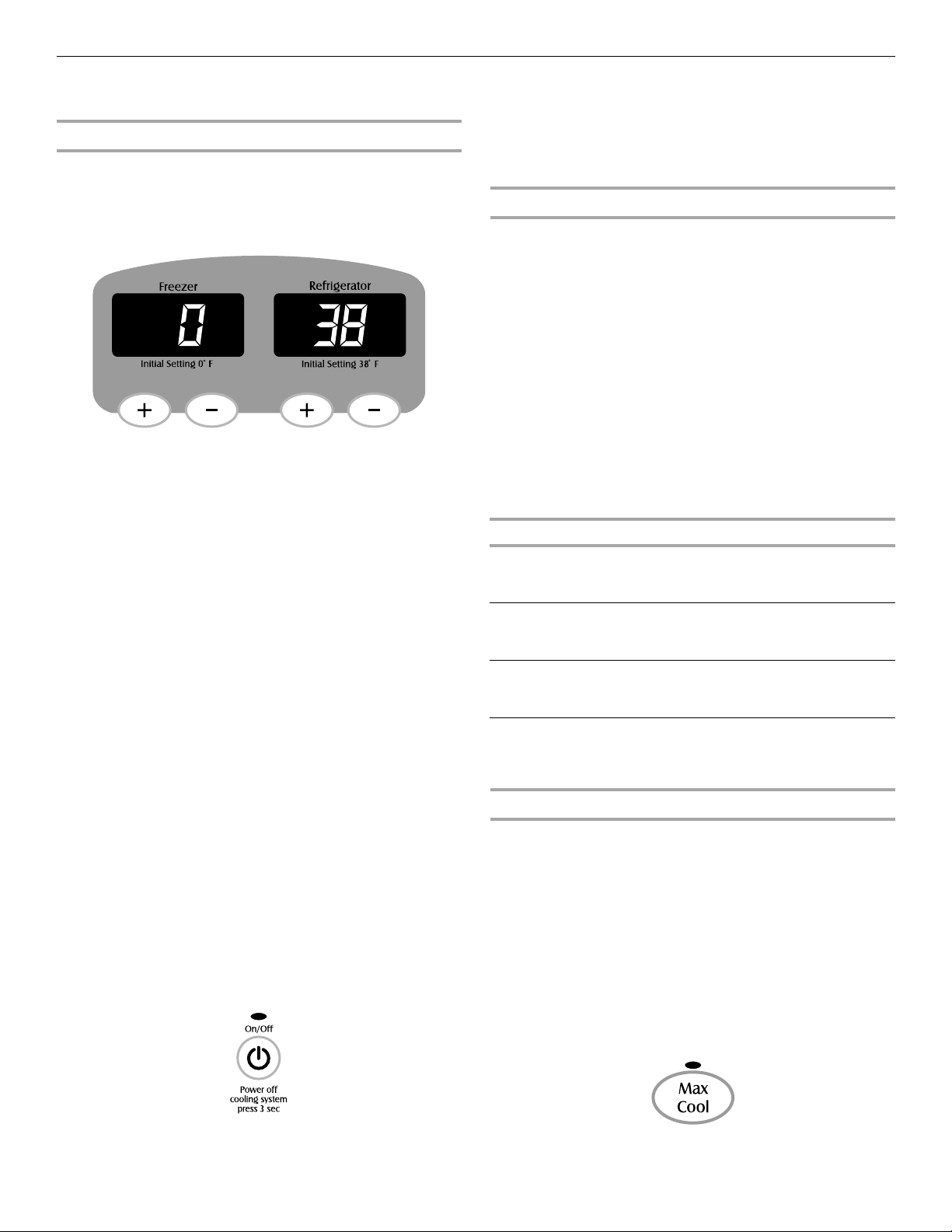

Using the Controls

The control center is located on the front of the ice and water dispenser.

Temperature Controls

For your convenience, your temperature controls are preset at the factory. When you first install your refrigerator, make sure the controls are still set to the recommended set points as shown.

Recommended Settings

IMPORTANT:

■ When the power is on, the temperature display shows the set

point temperature of the compartment.

■ Wait 24 hours for your refrigerator to cool completely before

adding food. If you add food before the refrigerator has cooled completely, your food may spoil.

NOTE: Adjusting the refrigerator and freezer temperature controls to a colder than recommended setting will not cool the compartments any faster.

■ The recommended settings should be correct for normal

household refrigerator use. The controls are set correctly when milk or juice is as cold as you like and when ice cream is firm.

■ If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not blocked before adjusting the controls.

To Turn Off/On:

IMPORTANT:

■ Depending on your model you may have a control center with

an On/Off button (Style 1), or you may have a control center without an On/Off button (Style 2).

■ The On/Off control turns off cooling for both compartments

and turns off the dispenser. It does not disconnect power to the refrigerator.

Style 1 – Press and hold the On/Off button for three seconds. The red LED will light up to indicate that cooling is Off. Press the On/Off button again to turn on the cooling. The LED will turn off.

Adjusting Controls

The REFRIGERATOR control adjusts the refrigerator compartment temperature. The FREEZER control adjusts the freezer compartment temperature.

If you need to adjust the temperature in either the refrigerator or freezer compartment, use the settings listed in the chart as a guide.

To Adjust Set Point Temperatures:

The first touch of the (+) or (-) touch pad displays the current temperature set point.

■ Press the (+) or (-) touch pads until the desired temperature

set point is displayed. NOTE: Except when first turning on the refrigerator, do not

adjust either temperature control more than one setting at a time. Wait 24 hours between adjustments for the temperature to stabilize.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR

Control 1° lower

FREEZER too warm/too little ice FREEZER Control 1°

lower

REFRIGERATOR too cold REFRIGERATOR

Control 1° higher

FREEZER too cold FREEZER Control 1°

higher

Additional Control Center Features

Max Cool

The max cool feature assists with periods of high refrigerator use, full grocery loads, or temporarily warm room temperatures.

■ Press the Max Cool touch pad to set the freezer and

refrigerator to the lowest temperature settings. Press the Max Cool touch pad again to return to the normal refrigerator set point.

NOTE: The Max Cool feature will automatically shut off in approximately 2 hours. When Max Cool is on, the temperature cannot be adjusted.

Style 2 – Press the Freezer (+) pad until OFF appears in the display. Neither compartment will cool. Press the Freezer or Refrigerator (-) pad to turn the cooling back on.

Humidity Control (on some models)

The humidity control feature turns on a heater to help reduce moisture on the door hinge seal. Use in humid environments or when you notice moisture on the door hinge seal. The refrigerator uses more energy when Humidity Control is on.

■ Press Humidity Control to turn on the door heater. Press

Humidity Control again to turn off the heater. The LED will be illuminated when Humidity Control is on.

Filter Reset

See “Water Filtration System.”

Vacation Mode (on some models)

In Vacation Mode, the freezer will not automatically defrost as often to conserve energy.

■ Press the Vacation Mode touch pad until the indicator light is

lit, to turn on the feature. Press the Vacation Mode touch pad again, or open either door, to turn off the feature.

Temp Al ar m

The Temp Alarm feature provides temperature information in the event of a power outage.

Power outage: During a power outage, if the temperatures in the refrigerator and freezer compartments exceed normal operating temperatures, the highest temperature reached will be displayed.

■ Press the Temp Alarm touch pad until the indicator light is lit,

to turn on this feature. Press and hold Temp Alarm for 3 seconds until the indicator light goes off to turn off this feature.

Temperature alarm: An alarm will sound repeatedly if the freezer or refrigerator compartment temperatures exceed normal operating temperatures for an hour or more.

The temperature displays will alternately show the current temperatures and the highest temperatures the compartments reached.

■ Press the Temp Alarm touch pad once to stop the audible

alarm and alternating temperature displays. The Temp Alarm light will continue to flash until the refrigerator returns to the set temperature.

User Preferences

The control center allows you to set user preferences, if desired.

Temperature Display (F_C)

This preference allows you to change the temperature display. F - Temperature in degrees Fahrenheit C - Temperature in degrees Celsius

Alarm (AL)

This preference allows you to turn off the sound of all alarms. ON - You will hear the alarm sound. OFF - You will not hear the alarm sound.

Auto Light Level Selection (LL)

This preference allows you to adjust the dispenser light level from dimmest to brightest (settings 1 through 9).

NOTE: The Auto Light feature on the control center must be selected to activate this preference.

Sabbath Mode (SAB)

ON - All control center lights, interior lights and alarm tones will be disabled.

OFF - All control center lights, interior lights and alarm tones will be enabled.

NOTE: Press the door alarm touch pad for three seconds to restore all lights.

To Access the User Preferences Menu:

1. Press and hold the Door Alarm touch pad for three seconds.

The preference name will appear in the Freezer display and the preference status (F or C) or (ON or OFF) will appear in the Refrigerator display.

2. Use the Freezer (+) or (-) touch pads to scroll through the

preference names. When the desired preference name is displayed, press the Refrigerator (+) or (-) touch pads to change the preference status.

3. Set your preferences by pressing and holding the Door Alarm

touch pad for three seconds.

Door Alarm

The Door Alarm feature sounds a chime every few seconds when the refrigerator door has been left open for 5 continuous minutes. The chime will sound until the door is closed or Door Alarm is turned off.

■ Press the Door Alarm touch pad to turn this feature on or off.

The indicator light will be lit when the Door Alarm feature is on.

Crisper Humidity Control

You can control the amount of humidity in the moisture-sealed crisper. Depending on your model, adjust the control to any setting between FRUIT and VEGETABLES or LOW and HIGH.

FRUIT / LOW (open) for best storage of fruits and vegetables with skins.

VEGETABLES / HIGH (closed) for best storage of fresh, leafy vegetables.

Ice Maker and Ice Storage Bin

The ice maker and storage bin are located in the upper left-hand side of the refrigerator compartment.

Turning the Ice Maker On/Off

The On/Off switch is located on the ice maker. To turn on the ice maker, press the switch to the ON position. To manually turn off the ice maker, press the switch to the OFF

position. NOTE: Your ice maker has an automatic shutoff. The ice maker

sensors will automatically stop ice production, but the control will remain in the ON position.

Remember

■ The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice maker to a softened water supply. Water softener chemicals (such as salt) can damage parts of the ice maker and lead to poor quality ice. If a softened water supply cannot be avoided, make sure the water softener is operating properly and is well maintained.

■ Do not use anything sharp to break up the ice in the bin. This

can cause damage to the ice bin and dispenser mechanism.

■ Do not store anything on top of the ice maker or in the ice

storage bin.

Removing and Replacing Ice Storage Bin

To Remove the Ice Storage Bin:

1. Hold the base of the storage bin and press the release button

on the lower right.

2. Pull the storage bin out until resistance is felt. Lift up the front of the ice bin and remove.

3. Press the switch to the OFF position

To Replace the Ice Storage Bin: IMPORTANT: It may be necessary to turn the auger driver, behind

the ice bin, counterclockwise to properly align the ice bin with the auger driver. The ice storage bin must be locked in place for proper ice dispensing.

1. Press the switch to the ON position

2. Slide the ice bin into the guide rails located on either side of

the enclosure.

3. Push the ice bin in until resistance is felt. Raise the front slightly and push the ice bin in until an audible “click” is heard.

Water and Ice Dispenser

IMPORTANT:

■ After connecting the refrigerator to a water source, flush the

water system. Press the Water button on the dispenser control panel. Use a sturdy container to depress and hold the dispenser lever for 5 seconds, then release it for 5 seconds. Repeat until water begins to flow. Once water begins to flow, continue depressing and releasing the dispenser lever (5 seconds on, 5 seconds off) for an additional 2 minutes. This will flush air from the filter and water dispensing system. Additional flushing may be required in some households. As air is cleared from the system, water may spurt out of the dispenser.

NOTE: After five minutes of continuous dispensing, the dispenser will stop dispensing water to avoid flooding. To continue dispensing, remove the container and press the dispensing lever again.

■ Allow 24 hours for the refrigerator to cool down and chill

water. Dispense enough water every week to maintain a fresh supply.

■ Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

Dispense Ice and Water

A. ON position B. Auger driver

Ice Production Rate

■ Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

■ The ice maker should produce approximately 8 to 12 batches

of ice in a 24-hour period.

■ To increase ice production, lower the freezer and refrigerator

temperature. See “Using the Controls.” Wait 24 hours between adjustments.

WARNING

Cut Hazard Use a sturdy glass when dispensing ice. Failure to do so can result in cuts.

1. Select water or cubed ice by pressing the corresponding

button on the dispenser control panel. A light above the button indicates your selection.

2. Press a sturdy container against the dispenser lever. IMPORTANT: You do not need to apply a lot of pressure to

the lever in order to activate the dispenser. Pressing hard will not make the water or ice dispense faster or in greater quantities.

3. Remove the container to stop dispensing.

The Dispenser Light

NOTES:

■ The dispenser lights are LEDs which should not need to be

changed.

■ When you use the dispenser, the lever will automatically turn

the light on. If you want the light to be on continuously, you may choose either On or Auto.

Auto: The dispenser light will illuminate at half-power when the light sensor detects the light levels in the room are low. To turn the dispenser light on, press the Light button. The Auto indicator light will illuminate.

On: For continuous light, press the Light button a second time. The On indicator light will illuminate.

Off: To turn the dispenser light off, press the Light button a third time.

Water Filter Status Lights

The water filter indicator lights will remind you when it is time to order and replace your water filter. When the yellow (Order) light is on, it is almost time to change the water filter. When the red (Replace) light is on, a new water filter should be installed. It is recommended that you replace the water filter when the indicator light changes to red OR earlier if the flow of water to your water dispenser or ice maker decreases noticeably.

After replacing the water filter, press and hold the Reset Filter pad for three seconds. The Order and Replace indicator lights will blink and then go off when the system is reset.

Replacing the Water Filter

To purchase a replacement water filter, model UFK8001AXX-750, contact your dealer or call 1-877-232-6771 U.S.A. or

1-800-807-6777 Canada. IMPORTANT: Air trapped in the water system may cause water

and filter to eject. Always dispense water for at least 2 minutes before removing the filter or blue bypass cap.

1. Turn filter counterclockwise to remove.

2. Remove sealing label from replacement filter and insert the

filter end into the filter head.

3. Turn the filter clockwise until it stops. Snap the filter cover

closed.

NOTE: The dispenser feature may be used without a water filter installed. Your water will not be filtered. If this option is chosen, replace the filter with the blue bypass cap.

Dispenser Lock (on some models)

The dispenser can be locked for easy cleaning or to avoid unintentional dispensing by small children and pets.

NOTE: The dispenser lock does not shut off power to the product, to the ice maker, or to the dispenser light. It just deactivates all keypad functions.

To Lock and Unlock Dispenser:

Press and hold the Lock/Unlock touch pad for three seconds to lock the dispenser. The indicator light will illuminate when Lock is on.

Press and hold the Lock/Unlock touch pad again for three seconds to unlock dispenser. The indicator light will turn off.

Water Filtration System

The water filter is located in the upper right-hand corner of the refrigerator compartment.

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected waters that may contain filterable cysts.

REFRIGERATOR CARE

Cleaning

WARNING

Explosion Hazard Use nonflammable cleaner. Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically. However, clean both sections about once a month to avoid buildup of odors. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any odors formed in one section will transfer to the other. You must thoroughly clean both sections to eliminate odors. To avoid odor transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes, concentrated detergents, bleaches or cleansers containing petroleum products on plastic parts, interior and door liners or gaskets. Do not use paper towels, scouring pads, or other harsh cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

■ To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that you use the manufacturer’s approved Stainless Steel Cleaner & Polish, Part Number 20000008. To order the cleaner, call 1-877-232-6771 U.S.A. or 1-800-807-6777 Canada.

IMPORTANT: This cleaner is for stainless steel parts only! Do not allow the Stainless Steel Cleaner & Polish to come into

contact with any plastic parts such as the trim pieces, dispenser covers or door gaskets. If unintentional contact does occur, clean plastic part with a sponge and mild detergent in warm water. Dry thoroughly with a soft cloth.

4. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is particularly greasy or dusty, or there is significant pet traffic in the home, the condenser should be cleaned every 2 to 3 months to ensure maximum efficiency.

If you need to clean the condenser:

■ Remove the base grille.

■ Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area of the condenser.

■ Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

Changing the Light Bulb

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to replace the bulb with an appliance bulb of the same size, shape, and wattage (no greater than 40 watts).

1. Unplug refrigerator or disconnect power.

2. Remove the light shield, if necessary.

■ Top of the refrigerator compartment - Squeeze both sides

of the light shield while pulling downward to remove.

■ Beneath ice storage enclosure - Press along upper edge

of light shield and roll light shield forward to remove.

3. Replace burned-out bulb(s) with appliance light bulb(s) no

greater than 40 watts.

4. Replace the light shield(s) by inserting the tabs on the shield

into the liner holes and snap into place. NOTE: To avoid damaging the light shield, do not force the

shield beyond the locking point.

5. Plug in refrigerator or reconnect power.

TROUBLESHOOTING

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

In the U.S.A., www.maytag.com In Canada, www.maytag.ca

The refrigerator will not operate

WARNING

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

to possibly avoid the cost of a service call.

Refrigerator Operation

■ Is outlet working? Plug in a lamp to see if the outlet is

working.

■ Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues, call an electrician.

■ Are controls on? Make sure the refrigerator controls are on.

See “Using the Controls.”

■ New installation? Allow 24 hours following installation for the

refrigerator to cool completely. NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its high-efficiency compressor and fans. The unit may run even longer if the room is warm, a large food load is added, doors are opened often, or if the doors have been left open.

■ Power cord unplugged? Plug into a grounded 3 prong

outlet.

The refrigerator seems noisy

There is interior moisture buildup

Refrigerator noise has been reduced over the years. Due to this reduction, you may hear intermittent noises from your new refrigerator that you did not notice from your old model. Below are listed some normal sounds with explanations.

■ Buzzing - heard when the water valve opens to fill the ice

maker

■ Pulsating - fans/compressor adjusting to optimize

performance

■ Hissing/Rattling - flow of refrigerant, movement of water

lines, or from items placed on top of the refrigerator

■ Sizzling/Gurgling - water dripping on the heater during

defrost cycle

■ Popping - contraction/expansion of inside walls, especially

during initial cool-down

■ Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

■ Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

■ Door blocked open? Move food packages away from door.

■ Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

WARNING

NOTE: Some moisture buildup is normal.

■ Humid room? Contributes to moisture buildup.

■ Door(s) opened often or left open? Allows humid air to

enter refrigerator. Minimize door openings and keep doors fully closed.

Ice and Water

The ice maker is not producing ice or not enough ice

■ Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water supply and turn water shutoff valve fully open.

■ Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

■ Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

■ New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice production.

■ Freezer door closed completely? Firmly close the freezer

compartment door. If the freezer compartment door will not close all the way, see “The doors will not close completely.”

■ Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

■ Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

■ Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice volume improves, then the filter may be clogged or incorrectly installed. Replace filter or reinstall it correctly.

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure. See “Water Supply Requirements.”

Explosion Hazard Use nonflammable cleaner. Failure to do so can result in death, explosion, or fire.

■ Gaskets dirty or sticky? Clean gaskets and contact surfaces

with mild soap and warm water. Rinse and dry with soft cloth.

Temperature and Moisture

Temperature is too warm

■ New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

■ Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully closed.

■ Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

■ Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in 24 hours. See “Using the Controls.”

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

■ Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

■ Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

■ Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice quality improves, then the filter may be clogged or incorrectly installed. Replace filter or reinstall it correctly.

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure. See “Water Supply Requirements.”

■ Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

■ New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

■ Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

■ Odor transfer from food? Use airtight, moisture proof

packaging to store food.

■ Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

■ Water filter installed on the refrigerator? Gray or dark

discoloration in ice indicates that the water filtration system needs additional flushing. Flush the water system before using a new water filter. Replace water filter when indicated. See “Water Filtration System.”

The water and ice dispenser will not operate properly

■ Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water supply and turn water shutoff valve fully open.

■ Kink in the water source line? Straighten the water source

line.

■ New installation? Flush and fill the water system. See “Water

and Ice Dispenser.”

■ Is the water pressure at least 35 psi (241 kPa)? The water

pressure to the home determines the flow from the dispenser. See “Water Supply Requirements.”

■ Water filter installed on the refrigerator? Remove filter and

operate dispenser. If water flow increases, the filter may be clogged or incorrectly installed. Replace filter or reinstall it correctly.

■ Refrigerator door closed completely? Close the door

firmly. If it does not close completely, see “The doors will not close completely.”

■ Recently removed the doors? Make sure the water

dispenser wire/tube assembly has been properly reconnected at the bottom of the refrigerator door. See “Refrigerator Doors.”

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure. See “Water Supply Requirements.”

Water from the dispenser is warm

NOTE: Water from the dispenser is only chilled to 50°F (10°C).

■ New installation? Allow 24 hours after installation for the

water supply to cool completely.

■ Recently dispensed large amount of water? Allow

24 hours for water supply to cool completely.

■ Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

■ Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See “Water Supply Requirements.”

WATER FILTER

CERTIFICATIONS

Water is leaking from the dispenser system

NOTE: One or two drops of water after dispensing is normal.

■ Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after releasing the dispenser lever.

■ New installation? Flush the water system. See “Water and

Ice Dispenser.”

■ Recently changed water filter? Flush the water system. See

“Water and Ice Dispenser.”

■ Water on the floor near the base grille? Make sure the

water dispenser tube connections are fully tightened. See “Refrigerator Doors.”

PRODUCT DATA SHEETS

Interior Water Filtration System

Model UFK8001AXX-750 Capacity 750 Gallons (2839 Liters)

System tested and certified by NSF International against NSF/ANSI Standard 42 for the reduction of Chlorine Taste and Odor, Particulate Class I*; and against NSF/ANSI Standard 53 for the reduction of Lead, Mercury, Atrazine, Benzene, p-Dichlorobenzene, Carbofuran, Toxaphene, Cysts, Turbidity, Asbestos and Lindane.

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI

Standards 42 and 53.

Substance Reduction Aesthetic Effects

Chlorine Taste/Odor Particulate Class I

Contaminant Reduction

Lead: @ pH 6.5 Lead: @ pH 8.5

Mercury: @ pH 6.5 Mercury: @ pH 8.5

Benzene 0.005 mg/L 0.014 mg/L 0.015 mg/L ± 10% 0.0011 mg/L 0.0006 mg/L 92.14% 95.71% p-Dichlorobenzene 0.075 mg/L 0.208 mg/L 0.225 mg/L ± 10% < 0.0005 mg/L < 0.0005 mg/L 99.74% 99.76% Carbofuran 0.04 mg/L 0.081 mg/L 0.08 mg/L ± 10% < 0.001mg/L < 0.001mg/L 98.46% 98.74% Toxaphene 0.003 mg/L 0.015 mg/L 0.015 ± 10% < 0.001mg/L < 0.001mg/L 91.67% 92.97% Atrazine 0.003 mg/L 0.009mg/L 0.009 mg/L ± 10% < 0.002 mg/L < 0.002 mg/L 75.31% 76.99% Asbestos 99% 155 MF/L 10 Live Cysts

Turbidity Lindane 0.0002 mg/L 0.002 mg/L 0.002 ± 10% < 0.0001mg/L 0.000 mg/L 96.50% 98.72%

‡

NSF Reduction Requirements

50% reduction 85% reduction

NSF Reduction Requirements

0.010 mg/L

0.002 mg/L

>99.95%

0.5 NTU

Average Influent

1.88 mg/L 5,700,000 #/mL

Average Influent

0.153 mg/L

0.150 mg/L

0.006 mg/L

166,500 #/L

10.7 NTU

†

Influent Challenge Concentration

2.0 mg/L ± 10% At least 10,000 particles/mL

Influent Challenge Concentration

0.15 mg/L ± 10%

0.006 mg/L ± 10%

to 108 fibers/L††< 1 MF/L < 1 MF/L >99.99% >99.99%

50,000/L min. 11 ± 1 NTU

Maximum Effluent

0.06 mg/L 69,000 #/mL

Maximum Effluent

< 0.001mg/L < 0.001mg/L

0.0005 mg/L

0.0015 mg/L

‡

< 1 #/L

0.49 NTU

Average Effluent

0.05 mg/L 30,583 #/mL

Average Effluent

< 0.001mg/L < 0.001mg/L

0.0003 mg/L

0.0008 mg/L

‡

< 1 #/L

0.31 NTU

Minimum% Reduction

96.84

98.94

Minimum% Reduction

>99.29% >99.29%

90.91

75.93

>99.99

95.2

Average% Reduction

>97.26

99.52

Average% Reduction

>99.35% >99.33%

95.70

86.22

>99.99

97.09

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.78 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to

71.6°F (20°C to 22°C).

■ It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to perform as advertised.

■ The filter monitor system measures the amount of water that

■ Refer to the “Water Filtration System” section for the

Manufacturer’s name and telephone number.

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty. passes through the filter and alerts you to replace the filter. When 90% of the filter’s rated life is used, the yellow (Order) light comes on. When 100% of the filter’s rated life is used, the red (Replace) light comes on, and it is recommended that you replace the filter. For models without filter status lights, replace the filter every 6 months. Use replacement filter model UFK8001AXX-750. 2007 suggested retail price of $49.99 U.S.A./$65.95 Canada. Prices are subject to change

Application Guidelines/Water Supply Parameters

Water Supply Water Pressure Water Temperature Service Flow Rate

City or Well 35 - 120 psi (241 - 827 kPa) 33° - 100°F (1° - 38°C)

0.78 gpm (2.9 L/min.) @ 60 psi

without notice.

■ The product is for cold water use only.

■ Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected waters that may contain filterable cysts.

Class I particle size: >0.5 to <1 um

Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

†

These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

††

Fibers greater than 10 um in length

‡

Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

MAYTAG® MAJOR APPLIANCE WARRANTY

LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, Maytag brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter “Maytag”) will pay for factory specified parts and repair labor to correct defects in materials or workmanship. Service must be provided by a Maytag designated service company. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. Outside the 50 United States and Canada, this limited warranty does not apply. Proof of original purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is

contrary to published user or operator instructions and/or installation instructions.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved by Maytag.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to Maytag within 30 days from the date of purchase.

6. Any food loss due to refrigerator or freezer product failures.

7. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be

repaired in the home and only in-home service is covered by this warranty.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Maytag servicer is not available.

10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with published installation instructions.

11. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty

is void if the factory applied serial number has been altered or removed from your major appliance.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.

If outside the 50 United States and Canada, contact your authorized Maytag dealer to determine if another warranty applies.

For additional product information, in the U.S.A., visit www.maytag.com In Canada, visit www.maytag.ca

If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may contact Maytag at the number below.

Have your complete model number ready. You can find your model number and serial number on the label, located on the inside wall of the refrigerator compartment.

For assistance or service in the U.S.A., call 1-800-688-9900. In Canada, call 1-800-807-6777. If you need further assistance, you can write to Maytag with any questions or concerns at the address below: In the U.S.A.:

Maytag Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence. Please keep this User Instructions and model number information for future reference.

9/07

In Canada:

Maytag Brand Home Appliances

Customer Interaction Centre

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

INSTRUCCIONES PARA EL

USUARIO DEL REFRIGERADOR

LE AGRADECEMOS la compra de este producto de alta calidad. Si usted experimenta un problema que no se haya cubierto en SOLUCIÓN DE PROBLEMAS, visite nuestro sitio de internet en www.maytag.com para obtener información adicional. Si considera que aún necesita ayuda, llámenos al 1-800-688-9900. En Canadá, visite nuestro sitio de internet en www.maytag.ca o llámenos al 1-800-807-6777.

Necesitará tener a mano su número de modelo y de serie ubicados

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

en la pared interior del compartimiento del refrigerador.

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

estas precauciones básicas:

■

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

■

No use un adaptador.

■

No quite la terminal de conexión a tierra.

■

No use un cable eléctrico de extensión.

■

Desconecte el suministro de energía antes de darle servicio.

■

Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

■

Remueva las puertas de su refrigerador viejo.

Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador siga

■

Use un limpiador no inflamable.

■

Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador.

■

Use dos o más personas para mover e instalar el refrigerador.

■

Desconecte el suministro de energía antes de instalar la fábrica de hielo (en aquellos modelos que incluyen el juego de instalación de la fábrica de hielo).

■

Use un vaso resistente para recibir hielo del despachador (en algunos modelos).

CONSERVAR ESTAS INSTRUCCIONES

Cómo deshacerse adecuadamente de

su refrigerador viejo

ADVERTENCIA

Peligro de Asfixia Remueva las puertas de su refrigerador viejo. No seguir esta instrucción puede ocasionar la muerte

o daño al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niños no es un problema del pasado. Los refrigeradores tirados y abandonados son un peligro, aún si van a quedar ahí “por unos pocos días”. Si Ud. está por deshacerse de su refrigerador viejo, por favor siga las instrucciones que se dan a continuación para prevenir accidentes.

INSTRUCCIONES DE INSTALACIÓN

Antes de tirar su viejo refrigerador o congelador:

■ Saque las puertas.

■ Deje los estantes en su lugar, así los niños no pueden

meterse adentro con facilidad.

Desempaque el refrigerador

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el refrigerador.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Cómo quitar los materiales de empaque

■ Quite los restos de cinta y goma de las superficies de su

refrigerador antes de encenderlo. Frote un poco de detergente líquido para vajillas sobre el adhesivo con los dedos. Limpie con agua tibia y seque.

■ No use instrumentos filosos, alcohol para fricciones, líquidos

inflamables o productos de limpieza abrasivos para eliminar los restos de cinta o goma. Estos productos pueden dañar la superficie de su refrigerador. Para más información, vea “Seguridad del refrigerador”.

■ Deshágase de todos los materiales de embalaje o recíclelos.

Cómo mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su refrigerador para limpiarlo o darle servicio, proteja el piso. Al mover el refrigerador, siempre tire directamente hacia afuera. No menee el refrigerador de lado a lado ni lo haga “caminar” cuando lo trate de mover ya que podría dañar el piso.

Limpieza antes del uso

Una vez que usted haya quitado todos los materiales de empaque, limpie el interior de su refrigerador antes de usarlo. Vea las instrucciones de limpieza en “Cuidado de su refrigerador”.

Información importante para saber acerca de los estantes y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. Para su protección, el vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Tenga mucho cuidado al sacarlos para evitar que se dañen al caer.

Requisitos de ubicación

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador.

No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio.

Para asegurar la ventilación adecuada de su refrigerador, deje un espacio de ¹⁄₂" (1,25 cm) en la parte superior y trasera del refrigerador. Si su refrigerador tiene fábrica de hielo, asegúrese que hay espacio adicional atrás para las conexiones de la línea de agua. Cuando instale el refrigerador próximo a una pared fija, deje un espacio mínimo de 3³⁄₄" (9,5 cm) entre el refrigerador y la pared, para permitir que la puerta se abra bien.

NOTA: No se recomienda instalar el refrigerador cerca de un horno, radiador u otra fuente de calor. No instale el refrigerador en un lugar donde la temperatura puede ser menor de 55°F (13°C).

¹⁄₂" (1,25 cm)

3³⁄₄" (9,5 cm)

Requisitos del suministro de agua

Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí.

HERRAMIENTAS NECESARIAS:

■ Destornillador de hoja plana

■ Llaves de boca de ⁷⁄₁₆" y ¹⁄₂" o

dos llaves ajustables

IMPORTANTE:

■ Todas las instalaciones deben hacerse de acuerdo a los

requisitos locales de plomería.

■ No use una válvula perforadora o una válvula de montura de

³⁄₁₆" (4,76 mm), la cual reduce el flujo de agua y se obstruye con más facilidad.

■ Use tubería de cobre y revise si hay fugas. Instale la tubería

de cobre sólo en áreas donde la temperatura vaya a permanecer por encima del punto de congelación.

■ Llave de tuercas de ¹⁄₄"

■ Broca de ¹⁄₄"

■ Taladro inalámbrico

Requisitos eléctricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

Antes de mover el refrigerador a su ubicación final, es importante asegurarse de que tiene la conexión eléctrica adecuada.

Método de conexión a tierra recomendado

Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz, CA solamente y con fusibles de 15 ó 20 amperios, debidamente conectada a tierra. Se recomienda que use un circuito separado sólo para su refrigerador. Use un tomacorriente que no se pueda apagar con un interruptor. No use un cable eléctrico de extensión.

NOTA: Antes de realizar cualquier tipo de instalación, limpieza o de quitar un foco de luz, ponga el control (del termostato, del refrigerador o del congelador dependiendo del modelo) en la posición OFF (Apagado) y luego desconecte el refrigerador de la fuente de energía. Cuando haya terminado, reconecte el refrigerador a la fuente de energía eléctrica y vuelva a poner el control (del termostato, del refrigerador o del congelador dependiendo del modelo) en la posición deseada. Vea “Uso de los controles”.

Presión del agua

Se necesita un suministro de agua fría con presión de agua entre 35 y 120 lbs/pulg² (241 y 827 kPa) para hacer funcionar el despachador de agua y la fábrica de hielo. Si tiene preguntas acerca de la presión del agua, llame a un plomero competente autorizado.

Suministro de agua por ósmosis inversa

IMPORTANTE: La presión del suministro de agua que sale de un

sistema de ósmosis inversa y va a la válvula de entrada de agua del refrigerador necesitará ser entre 35 y 120 lbs/pulg² (241 y 827 kPa).

Si se conecta un sistema de filtración de agua de ósmosis inversa al suministro de agua fría, la presión de agua al sistema de ósmosis inversa necesitará ser de un mínimo de 40 a 60 lbs/ pulg² (276 a 414 kPa).

Si la presión de agua hacia el sistema de ósmosis inversa es menor de 40 a 60 lbs/pulg² (276 a 414 kPa):

■ Verifique si el filtro de sedimentos en el sistema de ósmosis

inversa está bloqueado. Reemplácelo si fuera necesario.

■ Deje que se vuelva a llenar el tanque de almacenaje del

sistema de ósmosis inversa después del uso intenso.

■ Si su refrigerador tiene un filtro de agua, se podrá reducir la

presión aún más si se usa en conjunto con un sistema de ósmosis inversa. Saque el filtro de agua. Vea “Sistema de filtración de agua”.

Si tiene preguntas acerca de la presión del agua, llame a un plomero competente autorizado.

Conexión del suministro de agua

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si enciende el refrigerador antes de conectar la tubería de agua, ponga la fábrica de hielo en la posición de OFF (Apagado).

Conexión a la línea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. CIERRE el suministro principal de agua. ABRA la llave de

agua más cercana el tiempo suficiente para que la tubería de agua se vacíe.

3. Busque una tubería vertical de agua fría de ½" a 1¹⁄₄"

(12,7 mm a 31,8 mm) cercana al refrigerador.

IMPORTANTE:

■ Asegúrese de que sea una tubería de agua fría.

■ Una tubería horizontal funcionará, pero taladre por el lado

de arriba de la tubería, no por debajo. Esto ayudará a mantener el agua alejada del taladro. Esto también evita que se junte sedimento normal en la válvula.

4. Determine la longitud de la tubería de cobre que necesite.

Mida desde la conexión de la parte trasera del refrigerador hasta la tubería de agua. Agregue 7 pies (2,1 m) para poder mover el refrigerador para limpiarlo. Use tubería de cobre de ¹⁄₄" (6,35 mm) de diámetro externo. Asegúrese que ambos extremos de la tubería de cobre están cortados a escuadra.

5. Usando un taladro inalámbrico, haga un orificio de ¹⁄₄" en la

tubería de agua fría que usted eligió.

A B

D E

F G

Conexión al refrigerador

1. Quite la tapa de plástico de la conexión del suministro de

agua. Coloque la tuerca de bronce y la manga de compresión en el tubo de cobre, como se muestra.

A. Tuerca de bronce B. Manga de compresión

2. Coloque el extremo de la tubería de cobre en la línea de la

válvula de plástico de suministro de agua. Deslice la tuerca de bronce sobre la manga y atornille la tuerca en la línea de suministro.

3. Usando una llave de tuercas ajustable, sostenga la tuerca

sobre la línea de agua de plástico para evitar que se mueva. Luego, con una segunda llave, gire la tuerca sobre la tubería de cobre en el sentido contrario a las manecillas del reloj para apretarla completamente. No apriete demasiado.

4. Verifique la conexión jalando la tubería de cobre.

5. Sujete la tubería de cobre al refrigerador con una abrazadera

en “P”. Deslice la línea de agua dentro del retén.

A. Tubería de agua fría

B. Abrazadera para tubería C. Tubería de cobre D. Tuerca de compresión

E. Manga de

compresión

F. Vál v ul a de ci e rr e

G. Tuerca de presión

6. Afiance la válvula de cierre a la tubería de agua fría con la

abrazadera para tubería. Asegúrese que el extremo de salida esté firmemente insertado en el orificio taladrado de ¹⁄₄" en la tubería de agua y que la arandela esté por debajo de la abrazadera para tubería. Apriete la tuerca de presión. Apriete los tornillos de la abrazadera para tubería lentamente y en forma pareja de manera que la arandela provea un cierre hermético. No apriete demasiado porque se puede quebrar la tubería de cobre.

7. Deslice la manga de compresión y la tuerca de compresión

sobre la tubería de cobre como se muestra. Inserte el extremo de la tubería en el extremo de salida hasta donde sea posible. Atornille la tuerca de compresión con el extremo de salida usando la llave ajustable. No apriete demasiado.

8. Coloque el extremo libre de la tubería en un recipiente o

fregadero y ABRA el suministro principal de agua. Enjuague la tubería hasta que el agua salga limpia. CIERRE la válvula de cierre de la tubería de agua. Enrolle la tubería de cobre.

A. Abrazadera en “P” B. Tuerca de bronce

C. Manga de compresión

6. Abra el suministro de agua al refrigerador y revise si hay

fugas de agua. Tape cualquier fuga que encuentre.

Complete la instalación

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

1. Conecte a un contacto de pared de conexión a tierra de

3 terminales.

2. Enjuague el sistema de agua. Vea “Despachador de agua y

hielo”.

NOTA: Deje transcurrir 24 horas para la producción del primer lote de hielo. Deshágase de los tres primeros lotes de hielo producidos. Deje transcurrir 3 días para que se vuelva a llenar de hielo el recipiente.

Puertas y cajón del refrigerador

Todas las ilustraciones a las que se hace referencia en las siguientes instrucciones se incluyen más adelante en esta sección después de “Pasos finales”.

Estilo 2 - Agarraderas de plástico

Para quitar las agarraderas:

1. Tome la parte inferior de la agarradera con firmeza, deslice la

agarradera hacia arriba y jálela directo fuera de la puerta. Vea las ilustraciones de Agarradera de plástico 1 y 2.

Para volver a colocar las agarraderas:

1. Coloque la agarradera de manera que los orificios grandes en

los sujetadores de montaje estén hacia abajo; alinee los orificios con los montantes de la puerta.

2. Gire la agarradera de manera que los sujetadores de montaje

queden planos contra la puerta; deslice la agarradera hacia abajo para que encaje. Vea las ilustraciones de Agarradera de plástico 1 y 2.

Cómo quitar las puertas y las bisagras

IMPORTANTE:

■ Quite todos los alimentos y cualquier recipiente ajustable o

de uso general de las puertas.

■ Mantenga las puertas del refrigerador cerradas hasta que

esté listo para levantarlas y quitarlas de la carcasa. NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para la puerta del refrigerador. No se confíe en que los imanes de la junta de las puertas van a sostener la puerta en su lugar mientras trabaja.

HERRAMIENTAS NECESARIAS: Llave de tubo de cabeza hexagonal de ⁵⁄₁₆", ³⁄₈" y ¹⁄₄", destornillador Phillips N° 2 y un destornillador de hoja plana.

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Quite la rejilla de la base. Tome la rejilla con firmeza y jálela

hacia usted.

Para quitar y volver a colocar las agarraderas

Estilo 1 - Agarraderas de metal

1. Con una llave Allen de ³⁄₃₂", afloje los dos tornillos fijos

ubicados en el lado de cada agarradera. Vea las ilustraciones de Agarradera de metal 1 y 2.

2. Jale la manija directamente hacia afuera de la puerta.

Asegúrese que guarda los tornillos para reinstalar las manijas.

3. Para volver a colocar las agarraderas, invierta las

instrucciones.

3. Comenzando por la puerta derecha, saque las piezas de la

bisagra superior, como se muestra en la ilustración Bisagra superior. Levante y saque la puerta del refrigerador del pasador inferior de la bisagra.

4. Saque la cuña del pasador de la bisagra inferior y guárdela

para usarla más tarde. Vea la ilustración Bisagra inferior.

5. Saque la cubierta de la bisagra superior de la puerta

izquierda del refrigerador. Desconecte el enchufe de cableado que está ubicado sobre la bisagra introduciendo un destornillador de hoja plana o la uña entre las dos secciones. Vea la ilustración Conexiones.

6. Desconecte la línea de agua sosteniendo la sección con

lengüetas de la línea de agua, mientras gira hacia la derecha el collar negro de bloqueo. Vea la ilustración Conexiones.

7. Quite los componentes de la bisagra superior como se

muestra en la ilustración Bisagra superior. Levante la puerta del lado izquierdo del pasador inferior de la bisagra.

NOTA: En algunos modelos, saque la cuña del pasador de la bisagra inferior y guárdela para usarla más tarde. Vea la ilustración Bisagra inferior.

8. Con una llave hexagonal de ³⁄₈", saque los soportes de

nivelación de la pata de la base de la carcasa. Guarde los tornillos para usarlos más tarde.

Para volver a colocar el frente del cajón

1. Deslice las guías fuera del compartimiento del congelador.

Inserte los tornillos en la parte superior del frente del cajón, dentro de las ranuras que están en los soportes del cajón. Vea la ilustración Cómo volver a colocar el frente del cajón.

2. Jale los soportes del cajón hacia usted para colocar los dos

tornillos en la base del frente del cajón, dentro de los soportes. Vea la ilustración Cómo volver a colocar el frente del cajón.

3. Apriete por completo los cuatro tornillos.

Pasos finales

Cómo volver a poner las puertas y las bisagras en su lugar

1. Ensamble los componentes de la bisagra superior, como se

muestra en la ilustración Bisagra superior. No atornille completamente los tornillos.

2. Vuelva a colocar los componentes de la bisagra inferior,

como se muestra en la ilustración Bisagra inferior. Apriete los tornillos. Vuelva a poner en su lugar la puerta del refrigerador.

NOTA: Mientras quita las bisagras siempre disponga de un soporte adicional para la puerta del refrigerador. No se confíe en que los imanes de la junta de las puertas van a sostener la puerta en su lugar mientras trabaja.

3. Alinee la puerta de modo que la base de la puerta del

refrigerador esté alineada en forma pareja con la parte superior del cajón del congelador. Apriete todos los tornillos.

4. Vuelva a conectar el enchufe de cableado sobre la puerta

izquierda del refrigerador.

5. Vuelva a conectar las líneas de agua empujando con firmeza

una línea dentro de la otra. Deslice el collar negro de bloqueo completamente hacia adelante.

6. Mientras sostiene la sección con lengüetas de la línea de

agua, gire el collar de bloqueo hacia la izquierda hasta escuchar un sonido de chasquido.

NOTA: La flecha que está en la sección con lengüetas deberá alinearse con las dos barras que están en el collar de bloqueo.

7. Revise si hay fugas. Vuelva a colocar las cubiertas de la

bisagra superior.

1. Coloque en su lugar la rejilla de la base.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

2. Conecte a un contacto de pared de conexión a tierra de

3 terminales.

3. Vuelva a colocar todas las piezas removibles en las puertas y

el cajón, y los alimentos, al refrigerador y al congelador.

Cómo quitar y volver a colocar el cajón del congelador

IMPORTANTE: Tal vez se necesiten dos personas para quitar y

volver a colocar el cajón del congelador. Las ilustraciones aparecen más adelante en esta sección.

Para quitar el frente del cajón

1. Abra el cajón del congelador en toda su extensión.

2. Afloje los cuatro tornillos que sujetan las guías del cajón al

frente del cajón. Vea la ilustración Remoción del frente del cajón.

NOTA: Afloje los tornillos girándolos tres o cuatro veces. Mantenga los tornillos en el frente del cajón.

3. Levante el frente del cajón hacia arriba y fuera de los tornillos.

Vea la ilustración Remoción del frente del cajón.

Cómo quitar la puerta y cambiarla

Bisagras superiores

B C

A. Tornillo de la cubierta de la bisagra B. Cubierta de la bisagra superior C. Tornillos de cabeza hexagonal de

/16" de la bisagra

D. Bisagra superior

Bisagras inferiores

A. Cuña (en algunos modelos) B. Bisagra inferior C. Tornillos de la bisagra

Manija de metal

A. Tornillo fijo de

/32"

Manija de plástico

Conexiones

A. Lengüetas B. Enchufe de cableado

Cómo quitar el cajón de enfrente

A. Afloje los 4 tornillos de

soporte de la puerta

Manija de metal

A. Tornillo fijo de 3/32"

Manija de plástico

Cómo cambiar el cajón de enfrente

Ajuste las puertas

Según el modelo, su refrigerador puede tener cuatro rodillos regulables (Estilo 1) o un tornillo nivelador (Estilo 2) ubicado en la base del refrigerador. Si su refrigerador parece poco firme o si usted desea que la puerta se cierre con más facilidad, siga las instrucciones a continuación.

1. Quite la rejilla de la base. Tome la rejilla con firmeza y jálela

hacia usted.

■ Para bajar, gire el tornillo nivelador hacia la izquierda.

A. Tornillo regulador trasero del rodillo B. Tornillo nivelador

2. Levante o baje la carcasa. Estilo 1–Nivelación delantera y trasera

Con un destornillador hexagonal de ³⁄₈", gire el(los) tornillo(s) de ajuste del rodillo que está(n) a cada lado, para levantar o bajar ese lado del refrigerador.

NOTA: Haga que alguien empuje la parte superior del refrigerador, lo cual quita el peso de los tornillos reguladores y los rodillos. Esto facilita el giro de los tornillos. Puede precisar darle varias vueltas al tornillo regulador para ajustar la inclinación del refrigerador.

■ Para levantarlo, gire el tornillo regulador del rodillo hacia

la derecha.

■ Para bajarlo, gire el tornillo regulador del rodillo hacia la

izquierda.

Gire el pie del freno hacia la derecha hasta que quede firmemente contra el piso, para evitar que el refrigerador ruede hacia adelante cuando se abra el cajón del congelador.

NOTA: Su refrigerador puede tener un tornillo regulador de rodillo trasero a cada lado. Para levantar o bajar la parte posterior del refrigerador, use un destornillador hexagonal de ³⁄₈" para girar los tornillos.

3. Abra la puerta nuevamente para verificar que se cierra con la

facilidad que usted desea. De lo contrario, incline el refrigerador ligeramente más hacia la parte posterior, girando ambos tornillos niveladores hacia la derecha. Puede tomar varias vueltas más, y usted deberá girar ambos tornillos la misma cantidad de veces.

4. Vuelva a colocar la rejilla de la base.

USO DE SU REFRIGERADOR

Cómo abrir y cerrar las puertas

El compartimiento del refrigerador tiene dos puertas. Las puertas pueden abrirse y cerrarse ya sea individualmente o a la vez.

Hay una junta con bisagras verticales en la puerta izquierda del refrigerador.

■ Cuando se abre la puerta izquierda, la junta con bisagras se

pliega hacia adentro automáticamente, para quedar fuera del camino.

■ Cuando ambas puertas están cerradas, la junta con bisagras

forma automáticamente un sello entre las dos puertas.

A. Tornillo regulador trasero del rodillo B. Tornillo regulador delantero del rodillo C. Pie de freno

Estilo 2–Tornillo nivelador

Con un destornillador hexagonal de ¹⁄₄", gire el tornillo nivelador que está a cada lado, para levantar o bajar ese lado del refrigerador.

NOTA: Haga que alguien empuje la parte superior del refrigerador, lo cual quita el peso de los tornillos reguladores y los rodillos. Esto facilita el giro de los tornillos. Puede precisar darle varias vueltas al tornillo nivelador para ajustar la inclinación del refrigerador.

■ Para levantar, gire el tornillo nivelador hacia la derecha.

A. Junta con bisagras

Uso de los controles

El centro de control está ubicado en la parte delantera del despachador de agua y hielo.

Controles de temperatura

Para su conveniencia, los controles de temperatura vienen prefijados de fábrica. Cuando instale el refrigerador por primera vez, asegúrese de que los controles estén todavía fijados en los puntos fijos recomendados, como se muestra.

Ajustes recomendados

IMPORTANTE:

■ Cuando esté encendido, la pantalla de la temperatura

muestra el punto fijo de temperatura del compartimiento.

■ Espere 24 horas para que el refrigerador se enfríe

completamente antes de agregar alimentos. Si agrega alimentos antes de que el refrigerador se haya enfriado por completo, sus alimentos podrían echarse a perder.

NOTA: Poner los controles de temperatura del refrigerador y del congelador en un ajuste más frío que el recomendado no enfriará más rápido los compartimientos.

■ Los ajustes recomendados deben ser los correctos para un

uso doméstico normal del refrigerador. Los controles están ajustados correctamente cuando la leche o los jugos están tan fríos como Ud. desea y cuando el helado tiene consistencia firme.

■ Si la temperatura está demasiado caliente o demasiado fría

en el refrigerador o en el congelador, antes de regular los controles, revise primero los conductos de ventilación para cerciorarse de que no estén obstruidos.

Para encender/apagar:

IMPORTANTE:

■ Dependiendo de su modelo, usted puede tener un centro de

control con el botón On/Off (Encendido/Apagado) (Estilo 1), o puede que usted tenga un centro de control sin el botón On/Off (Encendido/Apagado) (Estilo 2).

■ El control On/Off apaga el enfriamiento de ambos

compartimientos y apaga el despachador. No desconecta el suministro de energía al refrigerador.

Estilo 1 – Presione y sostenga el botón On/Off (Encendido/ Apagado) por tres segundos. La luz LED roja se encenderá para indicar que el enfriamiento está Apagado (Off). Presione el botón de ON/OFF nuevamente para encender el enfriamiento. La luz LED se apagará.

Estilo 2 – Presione el botón (+) del congelador hasta que aparezca OFF (Apagado) en la pantalla. No se enfriará ningún compartimiento. Presione el botón (-) del congelador o del refrigerador para volver a encender el enfriamiento.

Cómo ajustar los controles

El control del REFRIGERADOR regula la temperatura del compartimiento del refrigerador. El control del CONGELADOR regula la temperatura del compartimiento del congelador.

Si necesita regular la temperatura en el compartimiento del refrigerador o del congelador, utilice como guía los ajustes que se enumeran en la tabla.

Para regular temperaturas de punto de ajuste:

Al primer toque del botón táctil de (+) o de (-), se mostrará en la pantalla el punto fijo actual de temperatura.

■ Presione los botones táctiles (+) o (-) hasta que aparezca en

la pantalla el punto fijo deseado de temperatura. NOTA: No ajuste ningún control de temperatura en más de

un ajuste por vez, excepto cuando encienda el refrigerador por primera vez. Espere 24 horas entre los ajustes para que se estabilice la temperatura.

CONDICIÓN/MOTIVO: AJUSTE:

REFRIGERADOR demasiado caliente

Control del REFRIGERADOR 1° más bajo

CONGELADOR demasiado caliente/muy poco hielo

Control del CONGELADOR 1° más bajo

REFRIGERADOR demasiado frío Control del

REFRIGERADOR 1º más alto

CONGELADOR demasiado frío Control del

CONGELADOR 1º más alto

Funciones adicionales del centro de control

Max Cool (Frío máximo)

La función de frío máximo ayuda en los períodos de alto uso del refrigerador, cargas completas de comestibles o temperaturas ambientales temporalmente altas.

■ Presione el botón táctil de Max Cool (Frío máximo) para fijar

el congelador y el refrigerador en los ajustes de temperatura más bajos. Presione nuevamente el botón táctil Max Cool para volver al punto fijo normal del refrigerador.

NOTA: La característica Max Cool se apagará automáticamente en aproximadamente 2 horas. Cuando la función Max Cool (Frío máximo) está encendida, no se puede ajustar la temperatura.

Humidity Control - Control de humedad (en algunos modelos)

La función de control de humedad enciende el calentador para ayudar a reducir la humedad en el sello articulado de la puerta. Úselo en ambientes húmedos o cuando usted nota humedad en el sello articulado de la puerta. El refrigerador utiliza más energía cuando el Control de humedad (Humity Control) está encendido.

■ Presione el Control de humedad para encender el calentador

de la puerta. Presione nuevamente Control de humedad para apagar el calentador. La luz LED se encenderá cuando el Control de humedad esté encendido.

Vacation Mode - Modo de vacaciones (en algunos modelos)

En el modo de vacaciones, el congelador no se descongelará automáticamente con la misma frecuencia, para conservar energía.

■ Para que se encienda esta característica, presione el botón

táctil Vacation Mode (Modo de vacaciones) hasta que se encienda la luz indicadora. Para apagar esta característica, presione nuevamente el botón táctil de Vacation mode o abra una de las puertas.

Temp Alarm (Alarma de temperatura)

La característica Temp Alarm (Alarma de temperatura) provee información importante acerca de la temperatura en el caso de que haya un corte de corriente.

Cortes de corriente: Durante un corte de corriente, si la temperatura de los compartimientos del refrigerador y del congelador se excede de las temperaturas normales para el funcionamiento, aparecerá en la pantalla la temperatura más alta a que se haya llegado.

■ Para que se encienda esta característica, presione el botón

táctil Temp Alarm (Alarma de temperatura) hasta que se encienda la luz indicadora. Para apagar esta característica, presione y sostenga Temp Alarm durante 3 segundos, hasta que se apague la luz indicadora.

Alarma de temperatura: Sonará repetidamente una alarma si la temperatura del compartimiento del congelador o del refrigerador excede las temperaturas de funcionamiento normales durante una hora o más.

Las pantallas de temperatura mostrarán en forma alternada las temperaturas corrientes y las temperaturas más altas que hayan alcanzado los compartimientos.

■ Presione el botón táctil Temp Alarm una vez para detener la

alarma audible y las pantallas alternadas de temperatura. La luz de Temp Alarm continuará destellando hasta que el refrigerador vuelva a la temperatura fijada.

Door Alarm (Alarma de la puerta)

La característica de Door Alarm (Alarma de la puerta) hace sonar una señal cada pocos segundos cuando la puerta del refrigerador ha quedado abierta durante 5 minutos seguidos. La señal sonará hasta que se cierre la puerta o se apague la alarma de la puerta.

■ Presione el botón táctil de Door Alarm para encender o

apagar esta característica. La luz indicadora se encenderá cuando esté encendida la característica Door Alarm.

Reposición del filtro

Vea "Sistema de filtración de agua".

Preferencias del usuario

El centro de control le permite fijar sus preferencias, si usted lo desea.

Pantalla de temperatura (F_C)

Con esta preferencia, usted puede cambiar la pantalla de la temperatura.

F - Temperatura en grados Fahrenheit C - Temperatura en grados centígrados

Alarma (AL)

Con esta preferencia, usted puede apagar el sonido de todas las alarmas.

ON (Encendido) - Usted escuchará el sonido de la alarma. OFF (Apagado) - Usted no escuchará el sonido de la alarma.

Selección automática de brillo de luz (LL)

Con esta preferencia, usted puede ajustar el brillo de la luz del despachador de más tenue a más brillante (ajustes 1 al 9).

NOTA: Deberá seleccionarse la característica automática de la luz en el centro de control para activar esta preferencia.

Modo de descanso (SAB)

ON (Encendido) - Se desactivarán todas las luces del centro de control, las luces interiores y los tonos de alarma.

OFF (Apagado) - Se activarán todas las luces del centro de control, las luces interiores y los tonos de alarma.

NOTA: Presione el botón de la alarma de la puerta durante tres segundos para volver a activar todas las luces.

Para obtener acceso al menú de preferencias del usuario:

1. Presione y sostenga el botón táctil de Door Alarm (Alarma de

la puerta) durante tres segundos. El número de preferencia aparecerá en la pantalla del congelador y el estado de preferencia (F o C) u (ON - Encendido u OFF - Apagado) aparecerán en la pantalla del refrigerador.

2. Use los botones táctiles (+) o (-) del congelador para hacer

avanzar los nombres de las preferencias. Cuando aparezca en la pantalla el nombre de preferencia deseado, presione los botones (+) o (-) del refrigerador, para cambiar el estado de preferencia.

3. Fije sus preferencias presionando y sosteniendo el botón de

Door Alarm (Alarma de la puerta) durante tres segundos.

Control de humedad del cajón para verduras

Usted puede controlar el nivel de humedad en el cajón hermético para verduras. Dependiendo de su modelo, regule el control a cualquier ajuste entre Fruta (FRUIT) y Vegetales (VEGETABLES) o Bajo (LOW) y Alto (HIGH).

FRUIT / LOW (Fruta / Bajo - posición abierta) para el mejor almacenamiento de frutas y verduras con cáscaras.

VEGETABLES / HIGH (Vegetales / Alto - posición cerrada) para el mejor almacenamiento de vegetales de hoja frescos.

Ritmo de producción de hielo

■ Deje transcurrir 24 horas para la producción del primer lote de

hielo. Deshágase de los tres primeros lotes de hielo producidos.

■ La fábrica de hielo deberá producir aproximadamente entre

8 y 12 lotes de hielo en un período de 24 horas.

■ Para aumentar la producción de hielo, baje la temperatura del

congelador y del refrigerador. Vea “Uso de los controles”. Deje pasar 24 horas entre cada ajuste.

Fábrica de hielo y depósito de hielo

La fábrica de hielo y el depósito están ubicados en el lado izquierdo superior del compartimiento del refrigerador.

Para encender y apagar la fábrica de hielo

El interruptor de On/Off (Encendido/Apagado) está ubicado en la fábrica de hielo.

Para poner a funcionar la fábrica de hielo, presione el interruptor en la posición de ON (Encendido).

Para apagar la fábrica de hielo manualmente, presione el interruptor en la posición de OFF (Apagado).

NOTA: La fábrica de hielo tiene un apagado automático. Los sensores de la fábrica de hielo detendrán automáticamente la producción de hielo pero el control permanecerá en la posición de ON (Encendido).

Para quitar y volver a colocar el depósito de hielo

Para quitar el depósito de hielo:

1. Sostenga la base del depósito y presione el botón de

liberación que está abajo a la derecha.

2. Jale el depósito hacia afuera hasta sentir una resistencia.

Levante el frente del depósito y sáquelo.

3. Presione el interruptor en la posición de OFF (Apagado). Para volver a colocar el depósito de hielo: IMPORTANTE: Tal vez sea necesario girar el regulador del

trépano (que se encuentra detrás del depósito de hielo) hacia la izquierda, para alinear debidamente el depósito de hielo con el regulador del trépano. El depósito de hielo deberá estar seguro en su lugar para poder despachar el hielo adecuadamente.

1. Presione el interruptor en la posición de ON (Encendido).

2. Deslice el depósito de hielo en las guías que están ubicadas a

cada lado del recinto.

3. Empuje el depósito de hielo hacia adentro hasta sentir una

resistencia. Levante ligeramente el frente y empuje el depósito de hielo hasta que se escuche un chasquido.

Recuerde

■ La calidad del hielo dependerá de la calidad del agua que

suministre a su fábrica de hielo. Evite la conexión de la fábrica de hielo a un suministro de agua blanda. Los químicos para ablandar el agua (como la sal) pueden dañar ciertos componentes de la fábrica de hielo y producir un hielo de muy baja calidad. Si no se puede evitar el uso de un suministro de agua blanda, asegúrese de que el ablandador de agua esté funcionando correctamente y que goce de un buen mantenimiento.

■ No use instrumentos afilados para romper el hielo en el

depósito. Esto puede dañar el depósito y el mecanismo de despachado.

■ No guarde nada encima de la fábrica de hielo ni en el depósito

de hielo.

Despachador de agua y hielo

IMPORTANTE:

■ Después de haber conectado el refrigerador a un suministro

de agua, enjuague el sistema de agua. Presione el botón Water (Agua) que está en el panel de control del despachador. Use un recipiente resistente para oprimir y sostener la palanca del despachador por 5 segundos, luego suéltela por 5 segundos. Repita hasta que el agua comience a correr. Una vez que el agua comenzó a correr, continúe presionando y soltando la barra del despachador (5 segundos activado, 5 segundos desactivado) por otros 2 minutos. Este proceso eliminará el aire en el filtro y en el sistema de despacho de agua. En algunas casas se podrá requerir limpieza adicional. A medida que sale aire del sistema, es posible que salgan chorros de agua repentinos del despachador.

NOTA: Después de cinco minutos de despacho continuo, el despachador se detendrá para evitar derrames. Para continuar despachando, retire el recipiente y presione nuevamente la palanca del despachador.

■ Deje que pasen 24 horas para que el refrigerador se enfríe y

pueda enfriar el agua. Haga salir suficiente agua cada semana para mantener un suministro fresco.

■ Deje transcurrir 24 horas para la producción del primer lote

de hielo. Deshágase de los tres primeros lotes de hielo producidos.

A. Posición de ON (Encendido) B. Regulador del trépano

Cómo despachar hielo y agua

ADVERTENCIA

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del despachador.

No seguir esta instrucción puede ocasionar cortaduras.

1. Seleccione agua o cubos, presionando el botón

correspondiente en el panel de control del despachador. La luz que está por encima del botón le indicará la selección.

2. Oprima con un recipiente resistente la barra del despachador

de hielo. IMPORTANTE: No necesita aplicar mucha presión a la barra

para activar el despachador. Oprimir fuerte no hará que el despachador funcione con más rapidez o produzca mayor cantidad de agua o de hielo.

3. Retire el recipiente para detener la salida de hielo.

La luz del despachador

NOTAS:

■ Las luces del despachador son del tipo LED y no deberían

necesitar cambiarse.

■ Cuando usted utilice el despachador, la barra encenderá

automáticamente la luz. Si usted desea que la luz esté encendida continuamente, puede elegir On (Encendido) o Auto (Automático).

NOTA: El bloqueo del despachador no interrumpe el flujo eléctrico a la unidad, a la fábrica de hielo o a la luz del despachador. Sólo desactiva todas las funciones del tablero.

Para bloquear y desbloquear el despachador:

Presione y sostenga el botón táctil Lock/Unlock (Bloqueo/ Desbloqueo) durante tres segundos para bloquear el despachador. La luz indicadora se iluminará cuando Lock (Bloqueo) esté encendida.

Presione y sostenga nuevamente el botón táctil Lock/Unlock (Bloqueo/Desbloqueo) durante tres segundos para desbloquear el despachador. La luz indicadora se apagará.

Sistema de filtración de agua

El filtro de agua está ubicado en la esquina superior derecha del compartimiento del refrigerador.

No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. Pueden usarse sistemas certificados para la reducción de quistes en aguas desinfectadas que puedan contener quistes filtrables.

Luces de estado del filtro de agua

Las luces indicadoras del filtro de agua le recordarán cuando sea tiempo de pedir y reemplazar su filtro de agua. Cuando esté encendida la luz amarilla (Order - Pedir), es casi tiempo de cambiar el filtro de agua. Cuando esté encendida la luz roja (Replace - Reemplazar), deberá instalarse un nuevo filtro de agua. Se recomienda reemplazar el filtro de agua cuando la luz indicadora cambie a rojo, O BIEN antes si el flujo de agua al despachador de agua o a la fábrica de hielo disminuye sensiblemente.

Después de reemplazar el filtro del agua, presione y sostenga el botón Reset Filter (Reposición del filtro) por tres segundos. Las luces indicadoras Order (Pedir) y Replace (Reemplazar) destellarán y luego se apagarán cuando el sistema es reajustado.

Reemplazo del filtro de agua

Auto (Automático): La luz del despachador se iluminará a la

mitad de la potencia cuando el sensor de la luz detecte que están bajos los niveles de luz de la habitación. Para encender la luz del despachador, presione el botón Light (Luz). Se encenderá la luz indicadora Auto (Automático).

On (Encendido): Para que la luz funcione continuamente, presione el botón Light (Luz) por segunda vez. La luz indicadora On se encenderá.

Off (Apagado): Para apagar la luz del despachador, presione el botón de Light una tercera vez.

Bloqueo del despachador (en algunos modelos)

El despachador puede bloquearse para facilitar la limpieza o para evitar que sea activado accidentalmente por niños pequeños o animales domésticos.

Para comprar un filtro de agua de reemplazo, modelo UFK8001AXX-750, póngase en contacto con su distribuidor o llame al 1-877-232-6771 en EE.UU., o al 1-800-807-6777 en Canadá.

IMPORTANTE: El aire que quede atrapado en el sistema de agua puede hacer que se salga el agua y el filtro. Siempre despache agua por un mínimo de 2 minutos antes de quitar el filtro o la tapa azul de paso.

1. Gire el filtro en el sentido contrario a las manecillas del reloj

para sacarlo.

2. Saque la etiqueta de sellado del filtro de reemplazo e inserte

el extremo del filtro dentro de la cabeza del filtro.

3. Gire el filtro hacia la derecha hasta que se detenga. Encaje la

cubierta del filtro en su lugar y ciérrela.

NOTA: La característica del despachador se puede usar sin tener un filtro de agua instalado. El agua no estará filtrada. Si esta opción se elije, reemplace el filtro con la tapa azul de paso.

CUIDADO DE SU REFRIGERADOR

Limpieza

ADVERTENCIA

Peligro de Explosión

Use un limpiador no inflamable.

No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.

Tanto la sección del refrigerador como la del congelador se descongelan automáticamente. No obstante, limpie ambas secciones más o menos una vez al mes para evitar la acumulación de olores. Limpie los derrames de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas secciones, los olores que se formen en una sección pasarán a la otra. Para eliminar los olores, limpie completamente ambas secciones. Para evitar la transferencia de olores y la deshidratación de los alimentos, envuelva o tape bien los alimentos.

Para limpiar su refrigerador:

NOTA: No use productos de limpieza abrasivos o ásperos, como

aerosoles para ventanas, productos de limpieza para fregar, líquidos inflamables, ceras para limpieza, detergentes concentrados, blanqueadores o productos de limpieza que contengan productos derivados del petróleo en las partes de plástico, en el interior y en los revestimientos o juntas de la puerta. No use toallas de papel, estropajos para fregar u otros utensilios de limpieza ásperos.

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente. Use una esponja limpia o un paño liso y un detergente suave en agua tibia.

3. Lave las superficies externas metálicas pintadas y de acero

inoxidable con una esponja limpia o un paño liso y detergente suave con agua tibia.

■ Para mantener como nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras pequeñas, se sugiere usar el limpiador de acero inoxidable aprobado por el fabricante, Pieza número 20000008. Para pedir el limpiador, llame al 1-877-232-6771 en EE.UU. o

1-800-807-6777 en Canadá.

IMPORTANTE: ¡Este limpiador es solamente para partes de

acero inoxidable!

No permita que el limpiador de acero inoxidable entre en contacto con ninguna parte de plástico tales como las piezas decorativas, las tapas del despachador o las empaquetaduras de la puerta. Si se produce contacto no intencional, limpie la pieza de plástico con una esponja y detergente suave en agua tibia. Seque meticulosamente con un paño suave.

4. No es necesaria una limpieza rutinaria del condensador en

ambientes de funcionamiento normal en el hogar. Si el ambiente es particularmente grasoso o polvoriento, o si hay bastante tránsito de mascotas en el hogar, el condensador deberá limpiarse cada dos o tres meses para asegurar la máxima eficacia.

Si necesita limpiar el condensador:

■ Quite la rejilla de la base.

■ Use una aspiradora con un cepillo suave para limpiar la

rejilla, las áreas abiertas detrás de la rejilla y el área de la superficie frontal del condensador.

■ Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energía.

Cómo cambiar el foco

NOTA: No todos los focos para electrodomésticos son adecuados para su refrigerador. Asegúrese de reemplazar el foco con otro foco para electrodomésticos del mismo tamaño, forma y vataje (que no sea de más de 40 vatios).

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Saque la pantalla de luz si es necesario.

■ Parte superior del compartimiento del refrigerador -

Apriete ambos lados de la pantalla de luz mientras la jala hacia abajo para quitarla.

■ Por debajo del recinto del depósito de hielo - Presione a

lo largo del extremo superior de la pantalla de luz y haga rodar la pantalla de luz hacia adelante para quitarla.

3. Reemplace el(los) foco(s) quemado(s) con un foco(s) para

electrodomésticos que no sea de más de 40 vatios.

4. Vuelva a colocar la(s) pantalla(s) de luz insertando las

lengüetas de la misma en los orificios del revestimiento; encájela(s) en el lugar.

NOTA: Para evitar causar daños a la pantalla de luz, no la fuerce más allá del punto de bloqueo.

5. Enchufe el refrigerador o reconecte el suministro de energía.

SOLUCIÓN DE PROBLEMAS

“Preguntas que se hacen con frecuencia”, para evitar posiblemente el costo de una visita de servicio técnico.

Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de internet y consulte

En EE.UU., www.maytag.com En Canadá, www.maytag.ca

Funcionamiento del refrigerador

El refrigerador no funciona

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

■ ¿Está desenchufado el cable eléctrico? Conecte a un

contacto de pared de conexión a tierra de 3 terminales.

■ ¿Funciona el contacto? Enchufe una lámpara para ver si

funciona el contacto.

■ ¿Hay un fusible de la casa fundido o se disparó el

cortacircuitos? Reemplace el fusible o reposicione el cortacircuitos. Si el problema continúa, llame a un electricista.

■ ¿Están encendidos los controles? Asegúrese de que los

controles del refrigerador estén encendidos. Vea “Uso de los controles”.

■ ¿Es nueva la instalación? Deje transcurrir 24 horas después

de la instalación para que el refrigerador se enfríe por completo.

NOTA: El ajustar los controles de temperatura en la posición más fría no enfría ningún compartimiento más rápido.

Parece que el refrigerador es ruidoso

El ruido del refrigerador se ha ido reduciendo a lo largo de los años. Debido a esta reducción, es posible que escuche ruidos intermitentes en su nuevo refrigerador que no había notado en el modelo viejo. A continuación se enumeran algunos sonidos normales con explicaciones.

■ Zumbido - se escucha cuando la válvula de agua se abre

para llenar la fábrica de hielo

■ Sonido pulsante - los ventiladores/el compresor se están

ajustando para obtener el máximo desempeño

■ Sonido sibilante/vibraciones - flujo de líquido refrigerante,

movimiento de la tubería de agua o artículos guardados arriba del refrigerador

■ Chisporroteos/Gorgoteos - agua goteando en el calentador

durante el ciclo de descongelación

■ Estallido - contracción/expansión de las paredes interiores,

especialmente durante el enfriamiento inicial

■ Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelación y el agua corre hacia la bandeja recolectora

■ Chirridos/Crujidos - esto ocurre cuando el hielo es

expulsado del molde de la fábrica de hielo.

Las puertas no cierran completamente

■ ¿Está bloqueada la puerta? Mueva los paquetes de

alimentos lejos de la puerta.

■ ¿Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posición correcta.

Es difícil abrir las puertas

ADVERTENCIA

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione por períodos más largos que su refrigerador anterior debido al compresor y los ventiladores de alto rendimiento. Es posible que la unidad funcione por más tiempo si la habitación está caliente, si se ha agregado una gran cantidad de alimentos, si se abren las puertas con frecuencia o si se han dejado las mismas abiertas.

Peligro de Explosión

Use un limpiador no inflamable. No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

■ ¿Están las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras y las superficies de contacto con jabón suave y agua tibia. Enjuague y seque con un paño suave.

Temperatura y humedad

La temperatura está demasiado caliente

■ ¿Es nueva la instalación? Deje transcurrir 24 horas después

de la instalación para que el refrigerador se enfríe por completo.

■ ¿Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire tibio al refrigerador. Reduzca al mínimo el número de veces que abre la puerta y mantenga las puertas completamente cerradas.

■ ¿Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vuelva a la temperatura normal.

■ ¿Se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes? Ajuste los controles un ajuste más frío. Fíjese en la temperatura en 24 horas. Vea “Uso de los controles”.

Hay acumulación de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

■ ¿Está húmeda la habitación? Esto contribuye a la

acumulación de humedad.

■ ¿Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire húmedo al refrigerador. Reduzca al mínimo el número de veces que abre la puerta y mantenga las puertas completamente cerradas.

Hielo y agua

La fábrica de hielo no produce hielo o no produce suficiente hielo

■ ¿Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la válvula de cierre? Conecte el refrigerador al suministro de agua y abra completamente la válvula de cierre.

■ ¿Hay una torcedura en la tubería de suministro de agua?

Una torcedura en la tubería puede reducir el flujo de agua. Enderece la tubería de suministro de agua.

■ ¿Está encendida la fábrica de hielo? Asegúrese de que el

brazo o interruptor de cierre de alambre (dependiendo del modelo) esté en la posición de ON (Encendido).

■ ¿Es nueva la instalación? Espere 24 horas después de la

instalación de la fábrica de hielo para que empiece a producir hielo. Deje transcurrir 72 horas para la producción total de hielo.

■ ¿Está completamente cerrada la puerta del congelador?

Cierre con firmeza la puerta del compartimiento del congelador. Si la puerta del compartimiento del congelador no se cierra completamente, vea “Las puertas no cierran completamente”.

■ ¿Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fábrica de hielo produzca más hielo.

■ ¿Se trabó un cubo de hielo en el brazo eyector de la

fábrica de hielo? Saque el hielo del brazo eyector con un utensilio de plástico.

■ ¿Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar la fábrica de hielo. Si el volumen de agua aumenta, el filtro puede estar obstruido o haberse instalado incorrectamente. Reemplace el filtro o vuelva a instalarlo correctamente.

■ ¿Se ha conectado un sistema de filtración de agua de

ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”.

Los cubos de hielo son huecos o pequeños

NOTA: Esto es una indicación de baja presión de agua.

■ ¿No está abierta por completo la válvula de cierre de

agua? Abra completamente la válvula de cierre de agua.

■ ¿Hay una torcedura en la tubería de suministro de agua?

Una torcedura en la tubería puede reducir el flujo de agua. Enderece la tubería de suministro de agua.

■ ¿Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar la fábrica de hielo. Si mejora la calidad de hielo, el filtro puede estar obstruido o haberse instalado incorrectamente. Reemplace el filtro o vuelva a instalarlo correctamente.

■ ¿Se ha conectado un sistema de filtración de agua de

ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”.

■ ¿Aún tiene preguntas acerca de la presión de agua?

Llame a un plomero competente autorizado.

El hielo tiene mal sabor, mal olor o un color grisáceo

■ ¿Son nuevas las conexiones de plomería? Las conexiones

nuevas de plomería pueden producir un hielo descolorido o de mal sabor.

■ ¿Se han guardado los cubos de hielo por mucho tiempo?

Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir 24 horas para que la fábrica de hielo haga hielo nuevo.

■ ¿Ha habido una transferencia de olor de los alimentos?

Use empaques herméticos contra humedad para almacenar comida.

■ ¿Contiene el agua minerales (como el azufre)? Podría ser

necesario instalar un filtro de agua para eliminar los minerales.

■ ¿Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento o un color gris del hielo indican que el sistema de filtración de agua necesita enjuagarse más. Enjuague el sistema de agua antes de usar un nuevo filtro. Reemplace el filtro de agua cuando se indique. Vea “Sistema de filtración de agua”.

El despachador de agua y hielo no funciona debidamente

■ ¿Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la válvula de cierre? Conecte el refrigerador al suministro de agua y abra completamente la válvula de cierre.

■ ¿Hay un estrechamiento en la tubería de suministro de

agua? Enderece la tubería de suministro de agua.

■ ¿Es nueva la instalación? Enjuague y llene el sistema de

agua. Vea “Despachador de agua y hielo”.

■ ¿Está la presión de agua a por lo menos 35 lbs/pulg²

(241 kPa)? La presión de agua de la casa determina el flujo del despachador. Vea “Requisitos del suministro de agua”.

■ ¿Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar el despachador. Si mejora el flujo de agua, el filtro puede estar obstruido o haberse instalado incorrectamente. Reemplace el filtro o vuelva a instalarlo correctamente.

■ ¿Está completamente cerrada la puerta del refrigerador?

Cierre la puerta con firmeza. Si no se cierra completamente, vea “Las puertas no cierran completamente”.

■ ¿Ha quitado o cambiado el sentido de apertura de las

puertas recientemente? Asegúrese de que el conjunto de tubería/alambre del despachador de agua se haya vuelto a conectar en la parte inferior de la puerta del refrigerador. Vea “Puertas del refrigerador”.

■ ¿Se ha conectado un sistema de filtración de agua de

ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”.

Hay fugas de agua en el sistema del despachador

NOTA: Es normal que caigan una o dos gotas de agua después

de despachar agua.

■ ¿No se ha puesto el vaso debajo del despachador el

tiempo suficiente? Sostenga el vaso debajo del despachador por 2 a 3 segundos después de soltar la palanca del despachador.

■ ¿Es nueva la instalación? Enjuague el sistema de agua. Vea

“Despachador de agua y hielo”.

■ ¿Ha cambiado recientemente el filtro de agua? Enjuague

el sistema de agua. Vea “Despachador de agua y hielo”.

■ ¿Hay agua en el piso cerca de la rejilla de la base?

Asegúrese de que estén bien apretadas las conexiones de la tubería del despachador de agua. Vea “Puertas del refrigerador”.

El agua del despachador está tibia

NOTA: El agua del despachador se enfría solamente a 50°F

(10°C).

■ ¿Es nueva la instalación? Deje transcurrir 24 horas después

de la instalación para que el suministro de agua se enfríe completamente.

■ ¿Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el suministro de agua se enfríe completamente.

■ ¿No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no esté frío. Descarte el agua del primer vaso.

■ ¿Se ha conectado el refrigerador a una tubería de agua

fría? Asegúrese de que el refrigerador esté conectado a una tubería de agua fría. Vea “Requisitos del suministro de agua”.

HOJA DE DATOS DEL PRODUCTO

Sistema interno de filtración de agua

Modelo UFK8001AXX-750 Capacidad 750 galones (2839 litros)

Sistema probado y certificado por NSF International según la norma NSF/ANSI 42 para la reducción de cloro, sabor y olor, de partículas de clase I* y según la norma NSF/ANSI 53 para la reducción de plomo, mercurio, atrazina, benceno, paradiclorobenceno, carbofurano, toxafeno, quistes, turbidez, asbestos y lindano.

Este sistema ha sido comprobado según las normas NSF/ANSI 42 y 53 para la reducción de las sustancias citadas a continuación. La concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite permitido para agua saliendo del sistema, tal como se especifica en las normas NSF/ANSI 42 y 53.

Reducción de sustancias Efectos estéticos

Cloro, sabor/olor Clase de partículas I

Reducción de contaminantes

Plomo: a pH 6,5 Plomo: a pH 8,5

Mercurio: a pH 6,5 Mercurio: a pH 8,5

Benceno 0,005 mg/L 0,014 mg/L 0,015 mg/L ± 10% 0,0011 mg/L 0,0006 mg/L 92,14% 95,71% Paradiclorobenceno 0,075 mg/L 0,208 mg/L 0,225 mg/L ± 10% < 0,0005 mg/L < 0,0005 mg/L 99,74% 99,76% Carbofurano 0,04 mg/L 0,081 mg/L 0,08 mg/L ± 10% < 0,001mg/L < 0,001mg/L 98,46% 98,74% Toxafeno 0,003 mg/L 0,015 mg/L 0.015 ± 10% < 0,001mg/L < 0,001mg/L 91,67% 92,97% Atrazina 0,003 mg/L 0,009mg/L 0,009 mg/L ± 10% < 0,002 mg/L < 0,002 mg/L 75,31% 76,99% Asbestos 99% 155 MF/L 10 Quistes vivos

Turbi de z Lindano 0,0002 mg/L 0,002 mg/L 0,002 ± 10% < 0,0001mg/L 0,000 mg/L 96,50% 98,72%

‡

Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo= 0,78 gpm (1,9 Lpm). Presión = 60 lbs/pulg² (413,7 kPa) Temp. = 68°F a 71,6°F (20°C a 22°C).

■ Es esencial que los requerimientos de operación,

mantenimiento y reemplazo del filtro se lleven a cabo para que el producto se desempeñe tal como se ofrece en la publicidad.

■ El sistema monitor del filtro mide la cantidad de agua que pasa

a través del filtro y lo pone en alerta para reemplazar el filtro. Cuando se ha usado el 90% de la duración nominal del filtro, se encenderá la luz amarilla (Order - Pedir). Cuando se ha usado el 100% de la duración nominal del filtro, se encenderá la luz roja (Replace - Reemplazar) y se le recomienda reemplazar el filtro. Para los modelos sin luces de estado del filtro, reemplace el filtro cada 6 meses. Use el modelo de filtro de repuesto UFK8001AXX-750. Precio sugerido de venta al por menor en el 2007 de $49,99 en EE.UU./$65,95 en Canadá. Los precios están sujetos a cambio sin previo aviso.

■ El producto es para uso con agua fría únicamente.

■ No use con agua que no sea microbiológicamente segura o

que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. Pueden usarse sistemas certificados para la reducción de quistes en aguas desinfectadas que puedan contener quistes filtrables.

■ Consulte la sección “Sistema de filtración de agua” para

obtener el nombre y número telefónico del fabricante.

Tamaño de las partículas clase I: >0,5 a <1 um

El requisito de prueba es de cuando menos 100.000 partículas/ml de polvo fino de prueba AC.

†

Estos contaminantes no se encuentran necesariamente en su suministro de agua. El rendimiento puede variar según las condiciones del agua local.

††

Fibras mayores de 10 um de longitud.

‡

Basado en la filtración de quistes de Cryptosporidium parvum.

® NSF es una marca registrada de NSF International.

Requisitos de reducción de NSF

50% reducción

85% reducción

Requisitos de reducción de NSF

0,010 mg/L 0,010 mg/L

0,002 mg/L 0,002 mg/L

>99,95% 0,5 NTU

Promedio influente

1,88 mg/L

5.700.000/mL

Promedio influente

0,153 mg/L 0,150 mg/L

0,006 mg/L 0,006 mg/L

166.500/L 10,7 NTU

†

Concentración en el agua a tratar

2,0 mg/L ± 10% Por lo menos 10.000 partículas/mL

Concentración en el agua a tratar

0,15 mg/L ± 10% 0,15 mg/L ± 10%

0,006 mg/L ± 10% 0,006 mg/L ± 10%

a 108 fibras/L

50.000/L mín. 11 ± 1 NTU

††

■ Refiérase a la sección “Garantía” para verificar la garantía

limitada del fabricante.

Pautas de aplicación/Parámetros para el suministro de agua

Suministro de agua Presión de agua Temperatura de agua Tasa de flujo de servicio

Máximo efluente

0,06 mg/L

69.000/mL**

Máximo efluente

< 0,001mg/L < 0,001mg/L

0,0005 mg/L 0,0015 mg/L

<1 MF/L <1 MF/L >99,99% >99,99%

‡

<1 #/L 0,49 NTU

Promedio efluente

0,05 mg/L

30.583/mL

Promedio efluente

< 0,001mg/L < 0,001mg/L

0,0003 mg/L 0,0008 mg/L

‡

<1 #/L 0,31 NTU

% mínimo de reducción

96,84 98,94

% mínimo de reducción

>99,29% >99,29%

90,91 75,93

>99,99 95,2

% promedio de reducción

>97,26 99,52

% promedio de reducción

>99,35% >99,33%

95,70 86,22

>99,99 97,09

Municipal o de pozo 35 - 120 lbs/pulg² (241 - 827 kPa) 33° - 100°F (1° - 38°C) 0,78 gpm (2,9 L/min.) a 60 lbs/pulg²

GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE

MAYTAG

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, la marca Maytag de Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominado “Maytag”) se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir defectos en los materiales o en la mano de obra. El servicio deberá ser suministrado por una compañía de servicio designada por Maytag. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá, y se aplica solamente cuando el electrodoméstico principal se use en el país en el que se ha comprado. Esta garantía limitada no tiene vigor fuera de los cincuenta Estados Unidos y Canadá. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

Esta garantía limitada no cubre:

1. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico

principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

2. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Estas piezas de

consumo están excluidas de la cobertura de la garantía.

3. Reparaciones cuando su electrodoméstico principal se use de un modo diferente al doméstico normal de una familia, o cuando se

use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de instalación.

4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,

instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de artículos de consumo o productos de limpieza no aprobados por Maytag.

5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a

menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Maytag en un lapso de 30 días a partir de la fecha de compra.

6. Cualquier pérdida de comida debido a fallas del refrigerador o del congelador.

7. Costos relativos a la remoción de su electrodoméstico principal desde su hogar para obtener reparaciones. Este electrodoméstico

principal está diseñado para ser reparado en el hogar y únicamente el servicio de reparación en el hogar está cubierto bajo esta garantía.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar

remoto en el cual no haya disponible un técnico de servicio autorizado por Maytag.

10. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera

instalado de conformidad con las instrucciones de instalación publicadas.

11. Electrodomésticos principales con números de modelo/serie que se hayan removido, alterado o que no puedan ser identificados

con facilidad. Esta garantía se anulará si el número de serie aplicado en la fábrica ha sido alterado o removido de su electrodoméstico principal.

El costo de la reparación o el reemplazo bajo estas circunstancias excluidas, correrá por cuenta del cliente.

GARANTÍA LIMITADA

EXCLUSIONES DE LA GARANTÍA

EL ÚNICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. MAYTAG NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS EXCLUSIONES O LIMITACIONES POR DAÑOS INCIDENTALES O CONSECUENTES, O LIMITACIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de Maytag para determinar si corresponde otra garantía.

Para obtener información adicional acerca de su producto, en EE.UU. visite www.maytag.com En Canadá, visite www.maytag.ca

Si usted no tiene acceso a internet y necesita ayuda para usar su producto, o si quisiera hacer una cita para obtener servicio, puede ponerse en contacto con Maytag, en el número que se indica a continuación.

Tenga listo su número de modelo completo. Puede encontrar el número de modelo y de serie en la etiqueta ubicada en la pared interior del compartimiento del refrigerador.

Si necesita ayuda o servicio técnico, en EE.UU., llame al 1-800-688-9900. En Canadá, llame al 1-800-807-6777. Si necesita asistencia adicional, puede escribir a Maytag con sus preguntas o dudas a la dirección que aparece a continuación: En los EE.UU.:

Maytag Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día. Sírvase guardar estas Instrucciones para el usuario y la información con el número de modelo, para referencia futura.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

9/07

En Canadá:

Maytag Brand Home Appliances Customer Interaction Centre 1901 Minnesota Court Mississauga, Ontario L5N 3A7

INSTRUCTIONS D'UTILISATION DU

RÉFRIGÉRATEUR

Nous vous REMERCIONS d'avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la section DÉPANNAGE, veuillez visiter notre site Web www.maytag.com pour des informations supplémentaires. Si vous avez toujours besoin d'assistance, veuillez nous téléphoner au 1-800-688-9900. Au Canada, visitez notre site Web www.maytag.ca ou téléphonez-nous au 1-800-807-6777.

Vous aurez besoin de vos numéros de modèle et de série situés sur la paroi interne du compartiment de réfrigération.

SÉCURITÉ DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT :

réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :

■

Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

■

Ne pas enlever la broche de liaison à la terre.

■

Ne pas utiliser un adaptateur.

■

Ne pas utiliser un câble de rallonge.

■

Débrancher la source de courant électrique avant l'entretien.

■

Replacer pièces et panneaux avant de faire la remise en marche.

■

Enlever les portes de votre vieux réfrigérateur.

■

Utiliser un produit de nettoyage ininflammable.

Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

■

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur.

■

Utiliser deux ou plus de personnes pour déplacer et

installer le réfrigérateur.

■

Débrancher le réfrigérateur avant l'installation de la machine à glaçons (seulement pour modèles prêts à recevoir une machine à glaçons).

■

Utiliser un verre robuste pour prendre des glaçons (sur certains modèles).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux réfrigérateur

AVERTISSEMENT

Risque de suffoquer Enlever les portes de votre vieux réfrigérateur. Le non-respect de cette instruction peut causer

un décès ou des lésions cérébrales.

IMPORTANT : L’emprisonnement et l’étouffement des enfants ne sont pas un problème du passé. Les réfrigérateurs jetés ou abandonnés sont encore dangereux, même s’ils sont laissés abandonnés pendant “quelques jours seulement”. Si vous vous débarrassez de votre vieux réfrigérateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

INSTRUCTIONS D’INSTALLATION

Avant de jeter votre vieux réfrigérateur ou congélateur :

■ Enlever les portes.

■ Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pénétrer facilement.

Déballage du réfrigérateur

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Enlèvement des matériaux d’emballage

■ Enlever le ruban adhésif et la colle des surfaces du

réfrigérateur avant de le mettre en marche. Frotter une petite quantité de savon liquide pour la vaisselle sur l’adhésif avec les doigts. Rincer à l’eau tiède et essuyer.

■ Ne pas utiliser d’instruments coupants, d’alcool à friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre réfrigérateur. Pour plus de renseignements, voir “Sécurité du réfrigérateur”.

■ Jeter ou recycler tous les matériaux d’emballage.

Déplacement de votre réfrigérateur :

Votre réfrigérateur est lourd. Lors du déplacement du réfrigérateur pour le nettoyage ou le service, veiller à protéger l le plancher. Toujours tirer le réfrigérateur tout droit lors du déplacement. Ne pas incliner le réfrigérateur d’un côté ou de l’autre ni le “faire marcher” en essayant de le déplacer car le plancher pourrait être endommagé.

Nettoyage avant l’utilisation

Après avoir enlevé tous les matériaux d’emballage, nettoyer l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions de nettoyage dans “Entretien du réfrigérateur”.

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de l’eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Pour votre protection, le verre trempé est conçu pour éclater en d’innombrables pièces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Un soin spécial s’impose lors de leur déplacement pour éviter l’impact d’une chute.

Exigences d'emplacement

AVERTISSEMENT

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur.

Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

Pour assurer une ventilation convenable à votre réfrigérateur, laisser un espace de ½" (1,25 cm) en haut et derrière le réfrigérateur. Si votre réfrigérateur comporte une machine à glaçons, s’assurer qu’un espace additionnel est prévu à l’arrière pour permettre les connexions des conduits d’eau. En cas d’installation du réfrigérateur près d’un mur fixe, laisser un minimum de 3³⁄₄" (9,5 cm) entre le réfrigérateur et le mur pour permettre l’ouverture de la porte.

REMARQUE : Il est recommandé de ne pas installer le réfrigérateur près d'un four, d'un radiateur ou de toute autre source de chaleur. Ne pas installer le réfrigérateur dans un endroit où la température baissera au-dessous de 55°F (13°C).

Spécifications de l’alimentation en eau

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

OUTILLAGE REQUIS :

¹⁄₂" (1,25 cm)

3³⁄₄" (9,5 cm)

■ Tournevis à lame plate

■ Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou

deux clés à molette réglables

IMPORTANT :

■ Toutes les installations doivent être conformes aux exigences

des codes locaux de plomberie.

■ Ne pas employer de robinet d’arrêt à étrier de ³⁄₁₆" (4,76 mm)

ou de type à percer, ce qui réduit le débit d’eau et cause une obstruction plus facilement.

■ Utiliser un tube en cuivre et vérifier s'il y a des fuites. Installer

les tubes en cuivre seulement à des endroits où la température se maintient au-dessus du point de congélation.

■ Tourne-écrou de ¹⁄₄"

■ Foret de ¹⁄₄"

■ Perceuse sans fil

Spécifications électriques

AVERTISSEMENT

Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Avant de placer le réfrigérateur à son emplacement final, il est important de vous assurer d'avoir la connexion électrique appropriée.

Méthode recommandée de mise à la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou 20 ampères CA seulement, protégée par fusible et adéquatement mise à la terre, est nécessaire. Il est recommandé d'utiliser un circuit distinct pour alimenter uniquement votre réfrigérateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l'aide d'un commutateur. Ne pas utiliser un câble de rallonge.

REMARQUE : Avant d'exécuter tout type d'installation, nettoyage ou remplacement d'une ampoule d'éclairage, tourner la commande (réglage du thermostat, du réfrigérateur ou du congélateur selon le modèle) à OFF (arrêt) et déconnecter ensuite le réfrigérateur de la source d'alimentation électrique. Lorsque vous avez terminé, reconnecter le réfrigérateur à la source d'alimentation électrique et tourner de nouveau la commande (réglage du thermostat, du réfrigérateur ou du congélateur selon le modèle) au réglage désiré. Voir “Utilisation des commandes”.

Pression de l'eau

Une alimentation en eau froide avec une pression entre 35 et 120 lb/po le distributeur d'eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

(241 et 827 kPa) est nécessaire pour faire fonctionner

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l'alimentation en eau entre le

système d'osmose inverse et la valve d'arrivée d'eau du réfrigérateur doit être entre 35 et 120 lb/po² (241 et 827 kPa).

Si un système de purification de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60 lb/po² (276 à 414 kPa).

Si la pression de l'eau au système d'osmose inverse est inférieure à 40 à 60 lb/po

■ Vérifier pour voir si le filtre à sédiment du système d'osmose

inverse est bloqué et le remplacer si nécessaire.

■ Laisser le réservoir du système d'osmose inverse se remplir

après une utilisation intense.

■ Si votre réfrigérateur a un filtre à eau, celui-ci peut réduire

encore plus la pression de l'eau lorsqu'elle est utilisée avec un système d'osmose inverse. Retirer le filtre à eau. Voir “Système de filtration de l'eau”.

Si vous avez des questions au sujet de la pression de votre eau, appelez un plombier qualifié agréé.

(276 à 414 kPa) :

Raccordement de la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit raccordé à la canalisation d’eau, placer la commande de la machine à glaçons à la position OFF (arrêt).

Raccordement à une canalisation d’eau

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le

robinet de puisage le plus proche pendant une période suffisante pour que la canalisation d’eau se vide.

3. Trouver une canalisation d’eau froide verticale de ¹⁄₂" à 1¹⁄₄"

(12,7 mm à 31,8 mm) près du réfrigérateur.

IMPORTANT :

■ Assurez-vous qu'il s'agit d'un conduit d'eau froide.

■ Un conduit horizontal fonctionnera, mais le procédé

suivant doit être suivi : percer par le dessus de la canalisation et non pas par le dessous. Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci empêche également les sédiments qu’on trouve normalement dans l’eau de s’accumuler dans le robinet.

4. Déterminer la longueur du tube en cuivre. Mesurer la distance

séparant le point de connexion situé à l'arrière du réfrigérateur et la canalisation d'eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le déplacement du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d’équerre aux deux extrémités.

5. À l'aide d'une perceuse sans fil, percer un trou de ¹⁄₄" dans le

tuyau de canalisation d’eau froide choisie.

A B

D E

F G

FERMER le robinet principal d’arrivée d’eau. Lover le tube de cuivre.

Raccordement au réfrigérateur

1. Retirer le capuchon de plastique de la connexion

d’alimentation en eau. Placer l’écrou en laiton et le manchon à compression sur l’extrémité du tube de cuivre. Voir l'illustration.

A. Écrou en laiton B. Manchon à compression

2. Placer l’extrémité du tube de cuivre sur le conduit

d’alimentation d’eau en plastique. Faire glisser l’écrou en laiton sur le manchon et visser l’écrou sur le conduit d’alimentation.

3. À l’aide d’une clé à molette, maintenir le conduit d’eau en

plastique pour éviter qu’il bouge. Ensuite, à l’aide d’une deuxième clé, tourner l’écrou sur le tube de cuivre dans le sens antihoraire jusqu’au serrage complet. Ne pas serrer excessivement.

4. Vérifier la solidité des connexions en tirant sur le tube de

cuivre.

5. Fixer le tube de cuivre au réfrigérateur à l’aide d’une bride

d’arrimage (“P”). Faire glisser le conduit d’alimentation en eau en plastique dans la patte de retenue.

A. Canalisation d’eau froide

B. Bride de tuyau C. Tube en cuivre D. Écrou de compression

E. Bague de compression F. Robinet d’arrêt

G. Écrou de serrage

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la

bride de tuyau. Vérifier que le raccord du robinet est bien engagé dans le trou de ¹⁄₄" percé dans la canalisation et que la rondelle d’étanchéité est placée sous la bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et uniformément les vis de la bride de tuyau afin que la rondelle forme une jonction étanche. Ne pas serrer excessivement car ceci pourrait provoquer l’écrasement du tube en cuivre.

7. Enfiler l’écrou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur l’illustration. Insérer l’extrémité du tube aussi loin que possible dans l’ouverture de sortie du robinet. Visser l’écrou de compression sur le raccord de sortie avec une clé à molette. Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou évier et

OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau s’écouler par le tube jusqu’à ce que l’eau soit limpide.

A. Bride d’arrimage “P” B. Écrou en laiton

C. Manchon à compression

6. Ouvrir l’alimentation en eau du réfrigérateur et vérifier s’il y a

des fuites. Veiller à éliminer toute fuite détectée.

Achever l’installation

AVERTISSEMENT

un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alvéoles reliée à la terre.

2. Rincer le circuit d'eau. Voir “Distributeur d’eau et de glaçons”. REMARQUE : Prévoir un délai de 24 heures pour la production

du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits. Prévoir un délai de 3 jours pour le remplissage complet du récipient à glaçons.

Porte(s) et tiroir du réfrigérateur

Les illustrations sont incluses plus loin dans cette section, après “Étapes finales”.

Style 2 - Poignées en plastique

Enlèvement des poignées :

1. Maintenir fermement la partie inférieure de la poignée, glisser

la poignée vers le haut et la tirer droit pour l’extraire de la porte. Voir les illustrations de la poignée en plastique 1 et 2.

Réinstallation des poignées :

1. Positionner la poignée de façon à ce que les grands trous des

attaches de fixation soient orientés vers le bas et aligner les trous avec les pitons de porte.

2. Faire pivoter la poignée de façon à ce que les attaches de

fixation soient plaquées contre la porte et glisser la poignée vers le bas pour l’engager. Voir les illustrations de la poignée en plastique 1 et 2.

Enlèvement de la porte et des charnières

IMPORTANT :

■ Retirer les aliments et tout balconnet ou compartiment

utilitaire de la porte du réfrigérateur.

■ Laisser les portes du réfrigérateur fermées jusqu’à ce vous

soyez prêt à les soulever de la caisse. REMARQUE : Prévoir un support additionnel des portes

pendant la réinstallation des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintenir en place.

OUTILLAGE REQUIS : Clés à douille à tête hexagonale de ⁵⁄₁₆", ³⁄₈" et ¼", tournevis Phillips n° 2 et tournevis à tête plate.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer la grille de la base. Maintenir la grille fermement et la

tirer vers vous.

Enlèvement et réinstallation des poignées

Style 1 - Poignées en métal

1. À l'aide d'une clé Allen de ³⁄₃₂", desserrer les deux vis de

retenue situées sur le côté de chaque poignée. Voir les illustrations de la poignée en métal 1 et 2.

2. Tirer sur la poignée tout droit pour la sortir de la porte.

S'assurer de garder les vis pour réinstaller les poignées.

3. Pour réinstaller les poignées, suivre les instructions dans

l'ordre inverse.

3. En commençant par la porte du côté droit, ôter les pièces de

la charnière supérieure – voir l'illustration de la charnière supérieure. Soulever la porte du réfrigérateur de l'axe de la charnière inférieure.

4. Ôter la cale de l'axe de la charnière inférieure et la conserver

pour utilisation ultérieure. Voir l'illustration de la charnière inférieure.

5. Enlever le cache de la charnière supérieure du côté gauche

de la porte du réfrigérateur. Déconnecter la fiche de branchement située sur la partie supérieure de la charnière supérieure en coinçant un tournevis à lame plate ou votre ongle entre les deux sections. Voir l'illustration “Raccordements”.

6. Débrancher la canalisation d’eau en maintenant la section à

onglets du conduit d’eau et en tournant les bagues de blocage noires dans le sens horaire. Voir l’illustration “Raccordements”.

7. Enlever les pièces de la charnière supérieure - voir

l’illustration de la charnière supérieure. Soulever la porte du côté gauche de l'axe de la charnière inférieure.

REMARQUE : Sur certains modèles, ôter la cale de l'axe de la charnière inférieure et la conserver pour utilisation ultérieure. Voir l'illustration de la charnière inférieure.

8. À l’aide d’une clé à tête hexagonale de ³/₈", retirer les brides

des pieds de nivellement au bas de la caisse. Conserver les vis pour utilisation ultérieure.

Réinstallation des portes et des charnières

1. Assembler les pièces de la charnière supérieure. Voir

l'illustration de la charnière supérieure. Ne pas complètement serrer les vis.

2. Replacer les pièces de la charnière inférieure. Voir l'illustration

de la charnière inférieure. Resserrer les vis. Replacer la porte du réfrigérateur.

REMARQUE : Prévoir un support additionnel des portes pendant la réinstallation des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintenir en place.

3. Aligner correctement la porte au niveau du bas de la porte du

compartiment de congélation et du sommet de la porte du réfrigérateur. Serrer toutes les vis.

4. Reconnecter la fiche de branchement sur la partie supérieure

de la porte du côté gauche du réfrigérateur.

5. Rebrancher les canalisations d’eau en enfonçant fermement

une conduite dans l’autre. Enfoncer complètement la bague de blocage noire.

6. En maintenant la section à onglets de la canalisation d’eau,

faire pivoter la bague de blocage dans le sens antihoraire jusqu’à entendre un “clic”.

REMARQUE : La flèche sur la section à onglets devrait s’aligner avec les deux barres de la bague de blocage.

7. Inspecter pour rechercher des fuites. Réinstaller les caches

de la charnière supérieure.

Retirer et réinstaller le tiroir du congélateur

IMPORTANT : Deux personnes peuvent être nécessaires pour

retirer et réinstaller le tiroir de congélation. Les illustrations sont incluses plus loin dans cette section.

Enlèvement de la façade du tiroir

1. Ouvrir le tiroir de congélation complètement.

2. Desserrer les quatre vis fixant les glissières du tiroir à la

façade du tiroir. Voir l’illustration de dépose de la façade du tiroir.

REMARQUE : Desserrer les vis en appliquant trois à quatre tours. Laisser les vis sur la façade du tiroir.

3. Glisser la façade du tiroir vers le haut et hors des vis. Voir

l’illustration de dépose de la façade du tiroir.

Réinstallation de la façade du tiroir

1. Tirer les glissières du tiroir hors du compartiment de

congélation. Insérer les vis au sommet de la façade du tiroir dans les trous situés sur les brides du tiroir. Voir l’illustration de réinstallation de la façade du tiroir.

2. Tirer les brides du tiroir vers vous pour placer les deux vis au

bas de la façade du tiroir dans les brides. Voir l’illustration de réinstallation de la façade du tiroir.

3. Serrer complètement les quatre vis.

Étapes finales

1. Réinstaller la grille de la base.

AVERTISSEMENT

un décès, un incendie ou un choc électrique.

2. Brancher sur une prise à 3 alvéoles reliée à la terre.

3. Réinstaller toutes les pièces amovibles dans les portes et les

tiroirs; ranger les aliments dans le réfrigérateur et le congélateur.

Charnières supérieures

B C

A. Vis du cache de la charnière B. Cache de la charnière supérieure C. Vis de charnière à tête hexagonale

/16"

D. Charnière supérieure

Charnières inférieures

A. Cale (sur certains modèles) B. Charnière inférieure C. Vis de charnière

Raccordements

Enlèvement et réinstallation de la porte

Poignée en métal

A. Vis de réglage de 3/32"

Poignée en plastique

A. Onglets B. Fiche de branchement

Dépose de la façade du tiroir

A. Desserrer les 4 vis (bride de porte)

Poignée en métal

A. Vis de réglage de 3/32"

Poignée en plastique

Réinstallation de la façade du tiroir

Ajustement des portes

Selon votre modèle, le réfrigérateur peut comporter quatre roulettes réglables (Style 1) ou une vis de réglage de l'aplomb (Style 2) situées à la base du réfrigérateur. Si votre réfrigérateur semble instable ou si vous désirez que les portes se ferment plus facilement, faire le réglage de l’inclinaison du réfrigérateur en suivant les instructions ci-dessous.

1. Retirer la grille de la base. Tenir la grille fermement et tirer

vers soi.

2. Soulever ou abaisser la caisse. Style 1–Nivellement avant et arrière

À l'aide d'un tournevis à tête hexagonale de ³⁄₈", tourner les vis de réglage des roulettes pour soulever et abaisser chaque côté du réfrigérateur.

REMARQUE : Si une autre personne pousse le haut du réfrigérateur, le poids devient moins lourd sur les vis de réglage et les roulettes, ce qui rend plus facile l’ajustement des vis. Il peut être nécessaire de tourner les vis de réglage des roulettes de plusieurs tours pour ajuster l’inclinaison du réfrigérateur.

■ Pour soulever, tourner la vis de réglage des roulettes vers

la droite.

■ Pour abaisser, tourner la vis de réglage des roulettes vers

la gauche.

Faire tourner le pied de stabilisation dans le sens horaire pour le placer fermement en contact avec le sol, pour que le réfrigérateur ne puisse rouler vers l’avant lors de l’ouverture du tiroir du congélateur.

■ Pour abaisser, tourner la vis de réglage de l'aplomb dans

le sens antihoraire.

A. Vis de réglage des roulettes arrière B. Vis de réglage de l’aplomb

REMARQUE : Votre réfrigérateur peut être muni de vis de réglage arrière de chaque côté. Pour relever ou abaisser l'avant ou l'arrière du réfrigérateur, tourner les vis de réglage arrière à l'aide d'un tournevis à tête hexagonale de ³⁄₈".

3. Ouvrir de nouveau la porte et s’assurer qu’elle ferme aussi

facilement que vous le souhaitez. Sinon, incliner légèrement le réfrigérateur vers l’arrière en tournant les deux vis de réglage de l'aplomb dans le sens horaire. Il faudra peut-être plusieurs tours et tourner les deux vis de façon égale.

4. Réinstaller la grille de la base.

UTILISATION

DU RÉFRIGÉRATEUR

Ouverture et fermeture des portes

Il y a deux portes pour le compartiment de réfrigération. Les portes peuvent être ouvertes et fermées séparément ou ensemble.

Il y a sur la porte de gauche du réfrigérateur un joint à charnière verticale.

■ Lors de l'ouverture de la porte du côté gauche, le joint à

charnière se replie automatiquement pour qu'il n'y ait pas d'interférence.

■ Lorsque les deux portes sont fermées, le joint à charnière

assure automatiquement l'étanchéité entre les deux portes.

A. Vis de réglage des roulettes arrière B. Vis de réglage des roulettes avant C. Pied de stabilisation

Style 2–Vis de réglage de l'aplomb

À l'aide d'un tournevis à tête hexagonale de ¹⁄₄", tourner la vis de réglage de l'aplomb pour soulever ou abaisser chaque côté du réfrigérateur.

REMARQUE : Si une autre personne pousse le haut du réfrigérateur, le poids devient moins lourd sur la vis de réglage de l'aplomb, ce qui rend plus facile l’ajustement des vis. Il peut être nécessaire de tourner la vis de réglage de l'aplomb de plusieurs tours pour ajuster l’inclinaison du réfrigérateur.

■ Pour soulever, tourner la vis de réglage de l'aplomb dans

le sens horaire.

A. Joint à charnière

Utilisation des commandes

Le centre de commande est situé dans la partie avant du distributeur d'eau et de glaçons.

Commandes de température

Pour votre commodité, les commandes de température sont préréglées à l’usine. Lors de l’installation initiale du réfrigérateur, s’assurer que les commandes sont encore préréglées aux points de réglage recommandés tel qu’illustré.

Réglages recommandés

IMPORTANT :

■ Lorsque l'appareil est sous tension, l'affichage de la

température indique la valeur de réglage de température du compartiment.

■ Attendre 24 heures avant de placer des aliments dans le

réfrigérateur. Si vous ajoutez des aliments avant que le réfrigérateur ait complètement refroidi, vos aliments peuvent être abîmés.

REMARQUE : Tourner les commandes du réfrigérateur et du congélateur à un réglage plus élevé (plus froid) que le réglage recommandé ne refroidira pas les compartiments plus vite.

■ Les réglages recommandés devraient convenir à un usage

domestique normal. Les commandes sont réglées correctement lorsque le lait ou le jus est aussi froid que vous l'aimez et lorsque la crème glacée est ferme.

■ Si la température est trop élevée ou trop basse dans les

compartiments de réfrigération ou de congélation, vérifier d'abord les ouvertures d'aération pour s'assurer qu'elles ne sont pas bloquées avant d'ajuster les commandes.

Style 2 - Appuyer sur la touche (+) du congélateur jusqu’à ce que OFF (arrêt) apparaisse sur l’affichage. Aucun compartiment ne refroidira. Appuyer sur la touche (-) du congélateur ou du réfrigérateur pour remettre en marche le refroidissement.

Ajustement des commandes

La commande du RÉFRIGÉRATEUR règle la température du compartiment de réfrigération. La commande du CONGÉLATEUR règle la température du compartiment de congélation.

S'il est nécessaire d'ajuster la température dans le compartiment de réfrigération ou de congélation, utiliser les réglages indiqués dans le tableau ci-dessous comme guide.

Pour ajuster les réglages de température :

Lorsqu'on appuie une première fois sur la touche (+) ou (-), le point de réglage actuel de la température s'affiche.

■ Appuyer sur les touches (+) ou (-) jusqu'à l'affichage du point

de réglage désiré de la température.

REMARQUE : Ne pas ajuster les commandes de température de plus d'un cran à la fois, sauf lors de la mise en marche initiale du réfrigérateur. Attendre 24 heures entre les ajustements pour que la température puisse se stabiliser.

CONDITION/RAISON : AJUSTEMENT :

RÉFRIGÉRATEUR trop tiède Tourner le réglage du

CONGÉLATEUR trop tiède/trop peu de glaçons

RÉFRIGÉRATEUR trop froid Tourner le réglage du

CONGÉLATEUR trop froid Tourner le réglage du

RÉFRIGÉRATEUR 1° plus bas

Tourner le réglage du CONGÉLATEUR 1° plus bas

RÉFRIGÉRATEUR 1° plus haut

CONGÉLATEUR 1° plus haut

Désactivation/activation du réfrigérateur :

IMPORTANT :

■ Selon votre modèle, vous pouvez avoir un centre de

commande avec une touche On/Off (marche/arrêt) (Style 1) ou un centre de commande sans touche On/Off (Style 2).

■ La commande On/Off éteint le refroidissement des deux

compartiments ainsi que le distributeur. Elle ne déconnecte pas l’alimentation du réfrigérateur.

Style 1 - Appuyer sur la touche On/Off pendant trois secondes. La DEL rouge s’allume pour indiquer que le refroidissement est arrêté. Appuyer à nouveau sur la touche On/Off pour mettre le refroidissement en marche. La DEL s'éteindra.

Autres caractéristiques du centre de commande

Max Cool (refroidissement maximum)

La caractéristique Max Cool est utile lors de périodes d’utilisation intense du réfrigérateur, de l’addition d’un grand nombre d’aliments ou de l'élévation temporaire de la température de la pièce.

■ Appuyer sur la touche Max Cool pour régler le congélateur et

le réfrigérateur aux réglages de température les plus bas. Appuyer à nouveau sur la touche Max Cool pour revenir au point de réglage normal du réfrigérateur.

REMARQUE : La caractéristique Max Cool s'éteindra automatiquement au bout de 2 heures environ. Lorsque la fonction Max Cool est activée, la température ne peut être ajustée.

Humidity Control (commande d'humidité) (sur certains modèles)

La caractérisque de commande d'humidité allume l'élément chauffant pour aider à réduire l'humidité sur le joint de la charnière de la porte. L'utiliser dans des environnements humides ou lorsqu'il y a de l'humidité sur le joint de la charnière de la porte. Le réfrigérateur consomme plus d'énergie lorsque la caractéristique Humidity Control est activée.

■ Appuyer sur Humidity Control pour activer l'élément

chauffant de la porte. Appuyer de nouveau sur Humidity Control pour désactiver l'élément chauffant. La DEL s'illumine lorsque la commande d'humidité est activée.

Vacation Mode (mode vacances) (sur certains modèles)

En mode vacances, le congélateur ne dégivre pas automatiquement aussi fréquemment afin d’économiser l’énergie.

■ Pour activer cette caractéristique, appuyer sur la touche

Vacation Mode (mode vacances) jusqu'à ce que le témoin lumineux s'allume. Appuyer de nouveau sur Vacation Mode ou ouvrir la porte pour désactiver cette caractéristique.

Temp Alarm (alarme de dépassement de température)

La caractéristique Temp Alarm (alarme de dépassement de température) fournit des renseignements sur la température en cas de panne de courant.

Panne de courant : Au cours d'une panne de courant, si les températures dans les compartiments de réfrigération et de congélation excèdent les températures de fonctionnement normales, la plus haute température atteinte sera affichée.

■ Pour activer cette caractéristique, appuyer sur la touche

Temp Alarm jusqu'à ce que le témoin lumineux s'allume. Pour désactiver cette caractéristique, appuyer sur Temp Alarm pendant 3 secondes jusqu'à ce que le témoin lumineux s'éteigne.

Alarme indiquant un réchauffement : Un signal d'alarme sera émis à plusieurs reprises si les températures dans les compartiments de réfrigération ou de congélation excèdent les températures de fonctionnement normales pendant une heure ou plus.

L'affichage indique alternativement les températures actuelles et les températures les plus élevées atteintes dans les compartiments.

■ Appuyer une fois sur la touche Temp Alarm pour arrêter le

signal sonore et l'alternance d'affichage des températures. Le témoin Temp Alarm continue de clignoter jusqu'à ce que le réfrigérateur revienne à la température réglée.

Door Alarm (avertisseur de la porte)

La caractéristique Door Alarm fait retentir une sonnerie toutes les quelques secondes lorsque la porte du réfrigérateur a été laissée ouverte continuellement pendant 5 minutes. La sonnerie retentira jusqu'à ce que la porte soit fermée ou que la caractéristique Door Alarm soit désactivée.

■ Appuyer sur la touche Door Alarm pour activer ou désactiver

cette caractéristique. Le témoin lumineux est allumé lorsque la caractéristique Door Alarm est activée.

Filter Reset (réinitialisation du filtre)

Voir “Système de filtration de l'eau”.

Préférences de l'utilisateur

Le centre de commande vous permet de régler les préférences de l'utilisateur si désiré.

Affichage de la température (F_C)

Cette préférence vous permet de modifier l'affichage de la température.

F - Température en degrés Fahrenheit C - Température en degrés Celsius

Alarme (AL)

Cette préférence vous permet de désactiver le son de toutes les alarmes.

ON (marche) – Le son de l'alarme sera audible. OFF (arrêt) – Le son de l'alarme ne sera pas audible.

Sélection automatique du niveau d’éclairage (LL)

Cette préférence permet d’ajuster l’éclairage du distributeur du plus faible au plus élevé (réglages de 1 à 9).

REMARQUE : La caractéristique d’éclairage automatique sur le centre de commande doit être sélectionnée pour activer cette préférence.

Mode Sabbat (SAB)

ON - Tous les éclairages du centre de commande, les éclairages intérieurs et les signaux d’alarme sont désactivés.

OFF - Tous les éclairages du centre de commande, les éclairages intérieurs et les signaux d’alarme sont activés.

REMARQUE : Appuyer sur la touche d’alarme de la porte pendant trois secondes pour rallumer tous les éclairages.

Pour accéder au menu des préférences de l'utilisateur :

1. Appuyer sur la touche Door Alarm (alarme de la porte)

pendant 3 secondes. Le nom de la préférence apparaît sur l'affichage du congélateur et le statut de la préférence (F/C) ou (ON/OFF) apparaît sur l'affichage du réfrigérateur.

2. Utiliser les touches (+) ou (-) du congélateur pour faire défiler

les noms de préférence. Lorsque le nom de la préférence désirée s'affiche, appuyer sur les touches (+) ou (-) du réfrigérateur pour modifier le statut de la préférence.

3. Enregistrer les préférences en appuyant sur la touche Door

Alarm pendant 3 secondes.

Réglage de l'humidité dans le bac à légumes

On peut contrôler le degré d’humidité dans le bac à légumes étanche. Selon le modèle, on peut appliquer les réglages suivants : FRUIT (fruits) et VEGETABLES (légumes) ou LOW (faible) et HIGH (élevé).

FRUIT (fruits) / LOW (bas) [ouvert] pour une meilleure conservation des fruits et légumes à peaux.

VEGETABLES (légumes) / HIGH (élevé) [fermé] pour une meilleure conservation des légumes à feuilles frais.

Taux de production de glaçons

■ Accorder 24 heures pour produire le premier lot de glaçons.

Jeter les trois premiers lots de glaçons produites.

■ La machine à glaçons devrait produire approximativement 8 à

12 lots de glaçons au cours d’une période de 24 heures.

■ Pour augmenter la production de glaçons, diminuer la

température du congélateur et du réfrigérateur. Voir “Utilisation des commandes”. Attendre 24 heures entre les ajustements.

Machine à glaçons et bac d’entreposage

La machine à glaçons et le bac d’entreposage sont situés dans la partie supérieure gauche du compartiment de réfrigération.

Mise en marche/arrêt de la machine à glaçons

Le commutateur On/Off (marche/arrêt) est situé sur la machine à glaçons.

Pour mettre en marche la machine à glaçons, appuyer sur le commutateur pour le positionner sur ON.

Pour arrêter manuellement la machine à glaçons, appuyer sur le commutateur pour le positionner sur OFF.

REMARQUE : La machine à glaçons s'arrête automatiquement. Les détecteurs de la machine à glaçons arrêteront automatiquement la production de glaçons mais la commande demeurera à la position ON.

Dépose et réinstallation du bac d’entreposage à glaçons

Pour retirer le bac d’entreposage à glaçons :

1. Maintenir la base du bac d’entreposage et appuyer sur le

bouton de déclenchement en bas à droite.

2. Tirer le bac d’entreposage jusqu’à sentir une résistance. Soulever la façade du bac d’entreposage et retirer ce dernier.

3. Placer le commutateur à la position OFF.

Pour réinstaller le bac d’entreposage à glaçons :

IMPORTANT : Il peut être nécessaire de tourner la vis

autobloquante, derrière le bac à glaçons, dans le sens antihoraire pour aligner correctement le bac à glaçons. Le bac d’entreposage à glaçons doit être bloqué en place pour une distribution appropriée de glaçons.

1. Appuyer sur le commutateur pour le positionner sur ON.

2. Glisser le bac à glaçons dans les glissières situées de chaque

côté de l'enceinte.

3. Pousser le bac à glaçons jusqu’à sentir une résistance. Soulever légèrement la façade et pousser le bac à glaçons jusqu’à entendre un “clic”.

À noter

■ La qualité de vos glaçons dépend de la qualité de l’eau

fournie à votre machine à glaçons. Éviter de brancher la machine à glaçons à un approvisionnement d’eau adoucie. Les produits chimiques adoucisseurs d’eau (tels que le sel) peuvent endommager des pièces de la machine à glaçons et causer une piètre qualité des glaçons. Si une alimentation d’eau adoucie ne peut pas être évitée, s’assurer que l’adoucisseur d’eau fonctionne bien et qu'il est bien entretenu.

■ Ne pas utiliser un objet pointu pour briser les glaçons dans le

bac d'entreposage. Cette action peut endommager le bac à glaçons et le mécanisme du distributeur.

■ Ne pas garder quoi que ce soit sur le dessus de la machine à

glaçons ou dans le bac à glaçons.

Distributeur d’eau et de glaçons

IMPORTANT :

■ Après avoir connecté le réfrigérateur à une source

d’alimentation en eau, vidanger le système d’eau. Appuyer sur le bouton Water (eau) sur le panneau de commande du distributeur. Utiliser un récipient robuste pour appuyer sur le levier du distributeur d’eau pendant 5 secondes, puis relâcher pendant 5 secondes. Répéter l’opération jusqu’à ce que l’eau commence à couler. Une fois que l’eau commence à couler, répéter l’opération (appui sur le levier du distributeur pendant 5 secondes puis relâchement pendant 5 secondes) pendant 2 minutes supplémentaires. Ceci permettra d’évacuer l’air du filtre et du système de distribution d’eau. Une vidange supplémentaire peut être nécessaire dans certains domiciles. Pendant l'évacuation de l'air du système, de l'eau peut gicler du distributeur.

REMARQUE : Après cinq minutes de distribution d’eau continue, le distributeur cessera la distribution afin d’éviter un engorgement. Pour poursuivre la distribution, retirer le récipient et appuyer de nouveau sur le levier de distribution.

■ Attendre 24 heures pour que le réfrigérateur se refroidisse et

refroidisse l'eau. Puiser une quantité suffisante d'eau chaque semaine pour maintenir un approvisionnement frais.

■ Attendre 24 heures pour la production du premier lot de

glaçons. Jeter les trois premiers lots de glaçons produits.

A. ON position

B. Vis autobloquante

Distribution de glaçons et d’eau

AVERTISSEMENT

Risque de coupure Utiliser un verre robuste pour prendre des glaçons. Le non-respect de cette instruction peut causer

des coupures.

REMARQUE : La fonction de verrouillage n’interrompt pas l’alimentation électrique de l’appareil, de la machine à glaçons ou de l’éclairage du distributeur. Elle désactive simplement toutes les fonctions des touches.

Verrouillage et déverrouillage du distributeur :

Appuyer pendant trois secondes sur la touche Lock/Unlock (verrouillage/déverrouillage) pour verrouiller le distributeur. Le témoin lumineux s’allume lorsque le verrouillage est activé.

Appuyer de nouveau pendant trois secondes sur la touche Lock/ Unlock (verrouillage/déverrouillage) pour déverrouiller le distributeur. Le témoin lumineux s’éteint.

1. Sélectionner l'eau ou les glaçons en appuyant sur la touche

correspondante sur le tableau de commande du distributeur. Un témoin lumineux au dessus de la touche indique votre sélection.

2. Appuyer un récipient robuste contre le levier de distribution. IMPORTANT : Il n'est pas nécessaire d'exercer une pression

importante sur le levier pour activer le distributeur. Une pression forte ne donne pas une distribution plus rapide d’eau ou de glaçons, ni des quantités plus grandes.

3. Retirer le récipient pour arrêter la distribution.

Éclairage du distributeur

REMARQUES :

■ Les témoins lumineux du distributeur sont des DEL qui ne

devraient pas nécessiter de remplacement.

■ Lorsqu’on utilise le distributeur, le levier allume

automatiquement l’éclairage. Pour avoir l’éclairage allumé en permanence, sélectionner On ou Auto.

Système de filtration de l'eau

Le filtre à eau se situe dans le coin supérieur droit du compartiment de réfrigération.

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peut contenir des kystes filtrables.

Témoin lumineux de l'état du filtre à eau

Le témoin lumineux de l'état du filtre à eau vous aidera à savoir quand changer le filtre à eau. Lorsque le témoin jaune (Order/ commander) est allumé, il est pratiquement temps de changer le filtre à eau. Lorsque le témoin rouge (Replace/remplacer) est allumé, un nouveau filtre à eau doit être installé. Il est recommandé de remplacer le filtre à eau lorsque le témoin lumineux de l’état du filtre à eau passe au rouge OU plus tôt si le débit d’eau à votre distributeur ou à la machine à glaçons diminue de façon marquée.

Après avoir remplacé le filtre à eau, appuyer pendant trois secondes sur la touche Reset Filter (réinitialisation du filtre). Les témoins lumineux Order (commander) et Replace (remplacer) clignotent et s'éteignent ensuite lorsque le système est réinitialisé.

Auto : Le distributeur s’allume à puissance moyenne lorsque le capteur d’éclairage détecte un éclairage faible dans la pièce. Pour allumer l’éclairage du distributeur, appuyer sur la touche Light (éclairage). Le témoin lumineux Auto s’allumera.

On : Pour un éclairage continu, appuyer sur la touche Light une seconde fois. Le témoin lumineux On s’allumera.

Off : Pour éteindre l’éclairage du distributeur, appuyer sur la touche Light (éclairage) une troisième fois.

Verrouillage du distributeur (sur certains modèles)

Le distributeur peut être verrouillé pour un nettoyage facile ou pour éviter la distribution involontaire par de jeunes enfants ou des animaux de compagnie.

Remplacement du filtre à eau

Pour acheter un filtre à eau de rechange, modèle UFK8001AXX750, contactez votre revendeur ou composez le 1-877-232-6771 (É.-U.) ou le 1-800-807-6777 (Canada).

IMPORTANT : L’air emprisonné dans le système d’eau peut provoquer une expulsion de l’eau et du filtre. Toujours faire couler l’eau pendant 2 minutes avant de retirer le filtre ou le dispositif de décharge bleu.

1. Tourner le filtre dans le sens antihoraire pour le retirer.

2. Retirer l’étiquette de scellement du filtre de rechange et

insérer le filtre dans le compartiment du filtre.

3. Tourner le filtre dans le sens horaire jusqu’à la butée.

Emboîter le couvercle du filtre pour fermer.

REMARQUE : Le distributeur peut être utilisé sans installer de filtre à eau. L’eau ne sera pas filtrée. Si cette option est choisie, remplacer le filtre par un dispositif de décharge bleu.

ENTRETIEN DU RÉFRIGÉRATEUR

Nettoyage

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

4. Le condenseur n'a pas besoin d'être nettoyé souvent dans

des conditions de fonctionnement normales. Si l'environnement est particulièrement graisseux, poussiéreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les deux ou trois mois pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

■ Retirer la grille de la base.

■ Utiliser un aspirateur à brosse douce pour nettoyer la

grille, les endroits ouverts derrière la grille et la surface à l'avant du condenseur.

■ Replacer la grille de la base lorsqu’on a terminé.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux sections environ une fois par mois pour éviter une accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT : Comme l’air circule entre les deux sections, toutes les odeurs formées dans une section seront transférées à l’autre. Vous devez nettoyer à fond les deux sections pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'assèchement des aliments, envelopper ou recouvrir hermétiquement les aliments.

Nettoyage de votre réfrigérateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, eau de Javel ou nettoyants contenant du pétrole sur les pièces en plastique, les garnitures intérieures et de portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage abrasifs.

1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.

2. Laver à la main, rincer et sécher les pièces amovibles et les surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.

3. Laver les surfaces extérieures en acier inoxydable ou en métal peint avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.

■ Pour que votre réfrigérateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites égratignures ou marques, il est suggéré d’utiliser le nettoyant et poli pour acier inoxydable approuvé par le fabricant, pièce n° 20000008. Pour commander le produit de nettoyage, composer le 1-877-232-6771 (É.-U.) ou le 1-800-807-6777 (Canada).

IMPORTANT : Ce nettoyant doit être utilisé sur les pièces en acier inoxydable uniquement!

Veiller à ce que le nettoyant et poli pour acier inoxydable n'entre pas en contact avec les pièces de plastique telles que garnitures, couvercles de distributeurs ou joints de porte. En cas de contact non intentionnel, nettoyer la pièce de plastique avec une éponge et un détergent doux dans de l'eau tiède. Sécher parfaitement avec un linge doux.

Remplacement de l’ampoule d’éclairage

REMARQUE : Toutes les ampoules pour appareils ménagers ne sont pas compatibles avec ce réfrigérateur. Veiller à remplacer l'ampoule par une ampoule de même taille, forme et puissance (pas plus de 40 W).

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Ôter le protège-ampoule, si nécessaire.

■ Sommet du compartiment de réfrigération - Appliquer

une pression de chaque côté du protège-ampoule et tirer vers le bas pour le retirer.

■ Sous l’enceinte du compartiment à glaçons - Appliquer

une pression sur le bord supérieur du protège-ampoule et le tirer vers l'avant pour le retirer.

3. Remplacer la ou les ampoule(s) grillée(s) avec une ampoule

pour appareil ménager ne dépassant pas 40 watts.

4. Réinstaller le protège-ampoule en insérant les onglets du

protège-ampoule dans les trous appropriés de chaque côté de l'ensemble d'éclairage.

REMARQUE : Pour éviter d'endommager le protègeampoule, ne pas forcer le protège-ampoule au-delà du point de verrouillage.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou visiter notre site Internet et la FAQ (foire aux questions)

pour éviter le coût d’un appel de service.

Aux É.-U, www.maytag.com Au Canada, www.maytag.ca

Fonctionnement du réfrigérateur

Le réfrigérateur ne fonctionne pas

AVERTISSEMENT

un décès, un incendie ou un choc électrique.

■ Le cordon d'alimentation électrique est-il débranché?

Brancher sur une prise à 3 alvéoles reliée à la terre.

■ La prise électrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

■ Un fusible est-il grillé ou un disjoncteur s'est-il ouvert?

Remplacer le fusible ou réarmer le disjoncteur. Si le problème persiste, appeler un électricien.

■ Les commandes sont-elles sur ON (marche)? S'assurer

que les commandes du réfrigérateur sont sur ON (marche). Voir “Utilisation des commandes”.

■ S'agit-il d'une nouvelle installation? Accorder 24 heures

après l'installation pour que le réfrigérateur se refroidisse complètement.

REMARQUE : Mettre les boutons de réglage de la température sur la position la plus froide ne refroidira aucun des compartiments plus rapidement.

Le réfrigérateur semble bruyant

Le bruit des réfrigérateurs a été réduit au cours des années. Du fait de cette réduction, il est possible d'entendre des bruits intermittents venant de votre nouveau réfrigérateur qui n'avaient pas été décelés avec votre ancien modèle. Voici une liste des sons normaux accompagnés d'explications.

■ Bourdonnement - entendu lorsque le robinet d'arrivée d'eau

s'ouvre pour remplir la machine à glaçons

■ Pulsation - les ventilateurs/le compresseur se règlent afin

d'optimiser la performance

■ Sifflement/cliquetis - écoulement de liquide réfrigérant,

mouvement des conduites d'eau ou d'objets posés sur le dessus du réfrigérateur

■ Grésillement/gargouillement - de l'eau tombe sur l'élément

de chauffage durant le programme de dégivrage

■ Bruit d'éclatement - contraction/expansion des parois

internes, particulièrement lors du refroidissement initial

■ Bruit d'écoulement d'eau - peut être entendu lorsque la

glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage

■ Grincement/craquement - se produit lorsque la glace est

éjectée du moule à glaçons

Les portes ne ferment pas complètement

■ La porte est-elle bloquée en position ouverte? Déplacer

les emballages d'aliments pour libérer la porte.

■ Un compartiment ou une tablette bloquent-ils le

passage? Replacer le compartiment ou la tablette en position correcte.

Les portes sont difficiles à ouvrir

AVERTISSEMENT

Le moteur semble trop tourner

Il se peut que votre nouveau réfrigérateur fonctionne plus longtemps que l'ancien grâce à son compresseur à haute efficacité et ses ventilateurs. L'appareil peut fonctionner plus longtemps encore si la température de la pièce est chaude, si une importante quantité de nourriture y est ajoutée, si les portes sont fréquemment ouvertes ou si elles ont été laissées ouvertes.

Risque d'explosion

Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

■ Les joints d'étanchéité sont-ils sales ou collants?

Nettoyer les joints et les surfaces de contact au savon doux et à l'eau tiède. Rincer et sécher avec un linge doux.

Température et humidité

La température est trop élevée

■ S'agit-il d'une nouvelle installation? Accorder 24 heures

après l'installation pour que le réfrigérateur se refroidisse complètement.

■ La/Les porte(s) est/sont-elle(s) fréquemment ouverte(s)

ou laissée(s) ouverte(s)? Ceci permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées.

■ Une importante quantité d'aliments a-t-elle été ajoutée?

Accorder quelques heures pour que le réfrigérateur revienne à sa température normale.

■ Les réglages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid. Vérifier la température au bout de 24 heures. Voir “Utilisation des commandes”.

Il y a une accumulation d'humidité à l'intérieur

REMARQUE : Une certaine accumulation d'humidité est

normale.

■ La pièce est-elle humide? Ceci contribue à l'accumulation

de l'humidité.

■ La/Les porte(s) est/sont-elle(s) fréquemment ouverte(s)

ou laissée(s) ouverte(s)? Ceci permet à l'air humide de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées.

Glaçons et eau

La machine à glaçons ne produit pas ou pas suffisamment de glaçons

■ Le réfrigérateur est-il connecté à l'alimentation en eau et

le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau.

■ La machine à glaçons est-elle allumée? S'assurer que le

bras de commande en broche ou l'interrupteur (selon le modèle) est en position ON.

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour le commencement de la production de glaçons. Attendre 72 heures pour la production complète de glaçons.

■ La porte du congélateur est-elle complètement fermée?

Bien fermer la porte du compartiment de congélation. Si la porte du compartiment de congélation ne ferme pas complètement, voir “Les portes ne ferment pas complètement”.

■ Une grande quantité de glaçons vient-elle d'être enlevée?

Attendre 24 heures pour que la machine à glaçons produise plus de glaçons.

■ Un glaçon est-il coincé dans le bras éjecteur? Enlever le

glaçon du bras éjecteur avec un ustensile en plastique.

■ Un filtre à eau est-il installé sur le réfrigérateur? Enlever le

filtre et faire fonctionner la machine à glaçons. Si le volume de glace augmente, le filtre est probablement obstrué ou mal installé. Remplacer le filtre ou le réinstaller correctement.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.

Les glaçons sont creux ou petits

REMARQUE : Cela indique une faible pression de l'eau.

■ Le robinet d'arrêt d'eau n'est pas complètement ouvert?

Ouvrir le robinet d'arrêt d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau.

■ Un filtre à eau est-il installé sur le réfrigérateur? Enlever le

filtre et faire fonctionner la machine à glaçons. Si la qualité des glaçons augmente, le filtre est probablement obstrué ou mal installé. Remplacer le filtre ou le réinstaller correctement.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.

■ Reste-t-il des questions concernant la pression de l'eau?

Appeler un plombier agréé et qualifié.

Goût, odeur ou couleur grise des glaçons

■ Les raccords de plomberie sont-ils neufs? Des raccords

de plomberie neufs peuvent causer une décoloration et un mauvais goût des glaçons.

■ Les glaçons ont-ils été gardés trop longtemps? Jeter les

glaçons. Laver le compartiment à glaçons. Accorder 24 heures pour la fabrication de nouveaux glaçons.

■ Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages étanches à l'air et à l'humidité pour conserver les aliments.

■ L'eau contient-elle des minéraux (tels que le soufre)?

L'installation d'un filtre peut être requise afin d'enlever les minéraux.

■ Un filtre à eau est-il installé sur le réfrigérateur? Une

décoloration grise ou foncée de la glace indique que le système de filtration de l'eau a besoin d'un rinçage additionnel. Rincer le système de filtration d'eau avant d'utiliser un nouveau filtre. Remplacer le filtre à eau à la date indiquée. Voir “Système de filtration de l'eau”.

Le distributeur d'eau et de glaçons ne fonctionne pas correctement

■ Le réfrigérateur est-il connecté à l'alimentation en eau et

le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Redresser la canalisation d'eau.

■ S'agit-il d'une nouvelle installation? Rincer et remplir le

système de distribution d'eau. Voir “Distributeur d'eau et de glaçons”.

■ La pression de l'eau est-elle inférieure à 35 lb/po²

(241 kPa)? La pression de l'eau du domicile détermine l'écoulement d'eau du distributeur. Voir “Spécifications de l'alimentation en eau”.

■ Un filtre à eau est-il installé sur le réfrigérateur? Enlever le

filtre et faire fonctionner le distributeur. Si l'écoulement d'eau augmente, le filtre est probablement obstrué ou mal installé. Remplacer le filtre ou le réinstaller correctement.

■ La porte du réfrigérateur est-elle bien fermée? Bien fermer

la porte. Si elle ne ferme pas complètement, voir “Les portes ne ferment pas complètement”.

■ Les portes ont-elles été récemment enlevées? S'assurer

que l'assemblage câble/tuyau du distributeur d'eau a été correctement reconnecté en bas de la porte du réfrigérateur. Voir “Portes du réfrigérateur”.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.

L’eau coule du système de distribution

REMARQUE : Il est normal de constater une ou deux gouttes

d'eau après la distribution d'eau.

■ Le verre n'a pas été maintenu sous le distributeur assez

longtemps? Maintenir le verre sous le distributeur 2 à 3 secondes après avoir relâché le levier du distributeur.

■ S'agit-il d'une nouvelle installation? Rincer le système de

distribution d'eau. Voir “Distributeur d'eau et de glaçons”.

■ Le filtre à eau a-t-il été récemment changé? Rincer le

système de distribution d'eau. Voir “Distributeur d'eau et de glaçons”.

■ Trouve-t-on de l'eau au sol près de la grille de la base?

S'assurer que les connexions du tuyau du distributeur d'eau sont complètement serrées. Voir “Portes du réfrigérateur”.

L'eau du distributeur est tiède

REMARQUE : L'eau du distributeur est seulement réfrigérée à

50°F (10°C).

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour que l'alimentation d'eau refroidisse complètement.

■ Une grande quantité d'eau a-t-elle récemment été

distribuée? Attendre 24 heures pour que l'alimentation d'eau refroidisse complètement.

■ N'a-t-on pas récemment distribué de l'eau? Le premier

verre d'eau peut ne pas être froid. Jeter le premier verre d'eau.

■ Le réfrigérateur est-il branché à l'arrivée d'eau froide?

S'assurer que le réfrigérateur est branché à l'arrivée d'eau froide. Voir “Spécifications de l'alimentation en eau”.

FEUILLES DE DONNÉES SUR LE PRODUIT

Système de filtration d’eau intérieur

Modèle UFK8001AXX-750 /Capacité : 750 gallons (2839 litres)

Système testé et certifié par NSF International en vertu de la norme NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules (classe I*)); et en vertu de la norme NSF/ANSI 53 (réduction de plomb, mercure, atrazine, benzène, p-dichlorobenzène, carbofuran, toxaphène, kystes, turbidité, amiante, et lindane).

Ce produit a été testé selon les normes NSF/ANSI 42 et 53 pour la réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour l’eau qui quitte le système, tel que spécifié

dans les normes NSF/ANSI 42 et 53.

Réd. de substances Effets esthétiques

Goût/odeur de chlore Particules (classe I*)

Réduction de contaminant

Plomb : à pH 6,5 Plomb : à pH 8,5

Mercure : à pH 6,5 Mercure : à pH 8,5

enzène 0,005 mg/L 0,014 mg/L 0,015 mg/L ± 10 % 0,0011 mg/L 0,0006 mg/L 92,14 % 95,71 %

p-dichlorobenzène

Carbofuran 0,04 mg/L 0,081 mg/L 0,08 mg/L ± 10 % < 0,001mg/L < 0,001mg/L 98,46 % 98,74 % Toxaphène 0,003 mg/L 0,015 mg/L 0,015 ± 10 % < 0,001mg/L < 0,001mg/L 91,67 % 92,97 % Atrazine 0,003 mg/L 0,009mg/L 0,009 mg/L ± 10 % < 0,002 mg/L < 0,002 mg/L 75,31 % 76,99 % Amiante 99 % 155 MF/L 10

‡

Kystes Turb id it é

Lindane 0,0002 mg/L 0,002 mg/L 0,002 ± 10 % < 0,0001mg/L 0,000 mg/L 96,50 % 98,72 %

Critères de réduction NFS

réduction de 50 % réduction de 85 %

Critères de réduction NFS

0,010 mg/L 0,010 mg/L

0,002 mg/L 0,002 mg/L

0,075 mg/L 0,208 mg/L 0,225 mg/L ± 10 % < 0,0005 mg/L < 0,0005 mg/L 99,74 % 99,76 %

>99,95 % 0,5 NTU

Affluent moyen Concentration dans

1,88 mg/L 5 700 000 #/mL

Affluent moyen Concentration dans

0,153 mg/L 0,150 mg/L

0,006 mg/L 0,006 mg/L

166 500 #/L 10,7 NTU

l'eau à traiter

2,0 mg/L ± 10 % Au moins 10 000 particules/mL

l'eau à traiter

†

0,15 mg/L ± 10 %

†

0,15 mg/L ± 10 % 0,006 mg/L ± 10 %

0,006 mg/L ± 10 %

50 000/L min. 11 ± 1 NTU

à 108 fibres/L

††

Effluent maximal

0,06 mg/L 69 000 #/mL

Effluent maximal

< 0,001mg/L < 0,001mg/L

0,0005 mg/L 0,0015 mg/L

<1 MF/L <1 MF/L >99,99 % >99.99 %

‡

<1 #/L 0,49 NTU

Effluent moyen

0,05 mg/L

30,583 #/mL

Effluent moyen

< 0,001mg/L < 0,001mg/L

0,0003 mg/L 0,0008 mg/L

<1 #/L 0,31 NTU

% de réd. minimale

96,84 98,94

% de réd. minimale

>99,29 % >99,29 %

90,91 75,93

‡

>99,99 95,2

% de réd. moyenne

>97,26 99,52

% de réd. moyenne

>99,35 % >99,33 %

95,70 86,22

>99,99 97,09

Paramètres de test : pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,78 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa). Température = 68°F à 71,6°F (20°C à 22°C).

■ Il est essentiel que les exigences de fonctionnement,

d’entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annoncé.

■ Le système de contrôle du filtre mesure la quantité d'eau qui

passe par le filtre et vous alerte lorsqu'il faut remplacer le filtre. Lorsque 90 % de la vie estimée du filtre sont utilisés, le témoin jaune (Order/commander) s'allume. Lorsque 100 % de la vie estimée du filtre sont utilisés, le témoin rouge (Replace/remplacer) s'allume et il est recommandé de remplacer le filtre. Pour les modèles sans témoin lumineux de l’état du filtre, remplacer le filtre tous les 6 mois. Utiliser un filtre de remplacement UFK8001AXX-750. Prix suggéré au

■ Veuillez vous référer à la section “Système de filtration de

l'eau” pour le nom et le numéro de téléphone du fabricant.

■ Veuillez vous référer à la section “Garantie” pour la garantie

limitée du fabricant.

Directives d’application/Paramètres

d’approvisionnement en eau

Approvisionnement en eau Pression de l’eau Température de l’eau Débit nominal

Collectivité ou puits 35 - 120 lb/po

(241 - 827 kPa) 33° - 100°F (1° - 38°C) 0,78 gpm (2,9 Lpm) à 60 lb/po²

détail en 2007 de 49,99 $US/65,95 $CAN. Les prix sont sujets à des changements sans préavis.

■ Le produit ne doit être utilisé que pour l’eau froide.

■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peut contenir des kystes filtrables.

Classe I - taille des particules : > 0,5 à <1 µm

Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).

†

Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales de l'eau.

††

Fibres de longueur supérieure à 10 µm

‡

Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque déposée de NSF International.

GARANTIE DES GROS APPAREILS MÉNAGERS MAYTAG

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions

GARANTIE LIMITÉE

jointes à ou fournies avec le produit, la marque Maytag de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Maytag”) paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Maytag. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des États-Unis, cette garantie limitée ne s'applique pas. Une preuve de la date d’achat original est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

ARTICLES EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,

remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces

consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les

instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consomptibles ou de produits nettoyants non approuvés par Maytag.

5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à

moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Maytag dans les 30 jours suivant la date d’achat.

6. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.

7. Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour

être réparé à domicile et seul le service à domicile est couvert par la présente garantie.

8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

9. Les frais de transport pour le service d'un produit si votre gros appareil est situé dans une région éloignée où un service d’entretien

Maytag autorisé n’est pas disponible.

10. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

11. Les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être

facilement identifiés. La présente garantie est nulle si le numéro de série d’usine a été modifié ou enlevé du gros appareil ménager.

Le coût d’une réparation ou des pièces de rechange dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. MAYTAG N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION À UNE AUTRE.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Maytag autorisé pour déterminer si une autre garantie s'applique.

1/08

Pour des informations supplémentaires sur le produit, aux É.-U., visiter www.maytag.com. Au Canada, visiter www.maytag.ca.

Si vous n’avez pas accès à Internet et que vous nécessitez une assistance pendant l’utilisation du produit ou que vous souhaitez prendre un rendez-vous, vous pouvez contacter Maytag au numéro ci-dessous.

Ayez votre numéro de modèle à disposition. Vous pouvez trouver vos numéros de modèle et de série sur la plaque située sur la paroi interne du compartiment de réfrigération.

Pour assistance ou service aux É.-U., composez le 1-800-688-9900. Au Canada, composez le 1-800-807-6777. Si vous avez besoin de plus d’assistance, vous pouvez écrire à Maytag en soumettant toute question ou problème à l’adresse

suivante : Aux États-Unis :

Maytag Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Au Canada :

Maytag Brand Home Appliances Centre d’interaction avec la clientèle 1901 Minnesota Court Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre dans la journée. Veuillez conserver le manuel de l’utilisateur et le numéro de modèle pour référence ultérieure.

W10175477A

EN/FR PN W10175444A

Toutes les autres marques sont des marques de commerce de Maytag Corporation ou de ses compagnies affiliées.

MAYTAG and the “M” Symbol are registered trademarks of Maytag Limited in Canada.

MAYTAG y el símbolo “M” son marcas registradas de Maytag Limited en Canadá.

MAYTAG et le symbole “M” sont des marques déposées de Maytag Limited au Canada.

Todas las otras marcas son marcas de comercio de Maytag Corporation o sus compañías asociadas.

All other marks are trademarks of Maytag Corporation or its related companies.

Printed in U.S.A.

Impreso en EE.UU.

Imprimé aux É.-U.

2/08

Maytag W10175444A, W10175477A, MFI2568AES User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
