iNSTALLATiON iNSTRUCTiONS

UNDERCOUNTER DISHWASHER

PLASTIC GIANT TUBMODELS

iNSTRUCTiONS D'INSTALLATION

LAVE-VAISSELLEENCASTRE

MODELES A TRESGRANDE CUVE EN PLASTIQUE

Table of Contents ................................................ 2

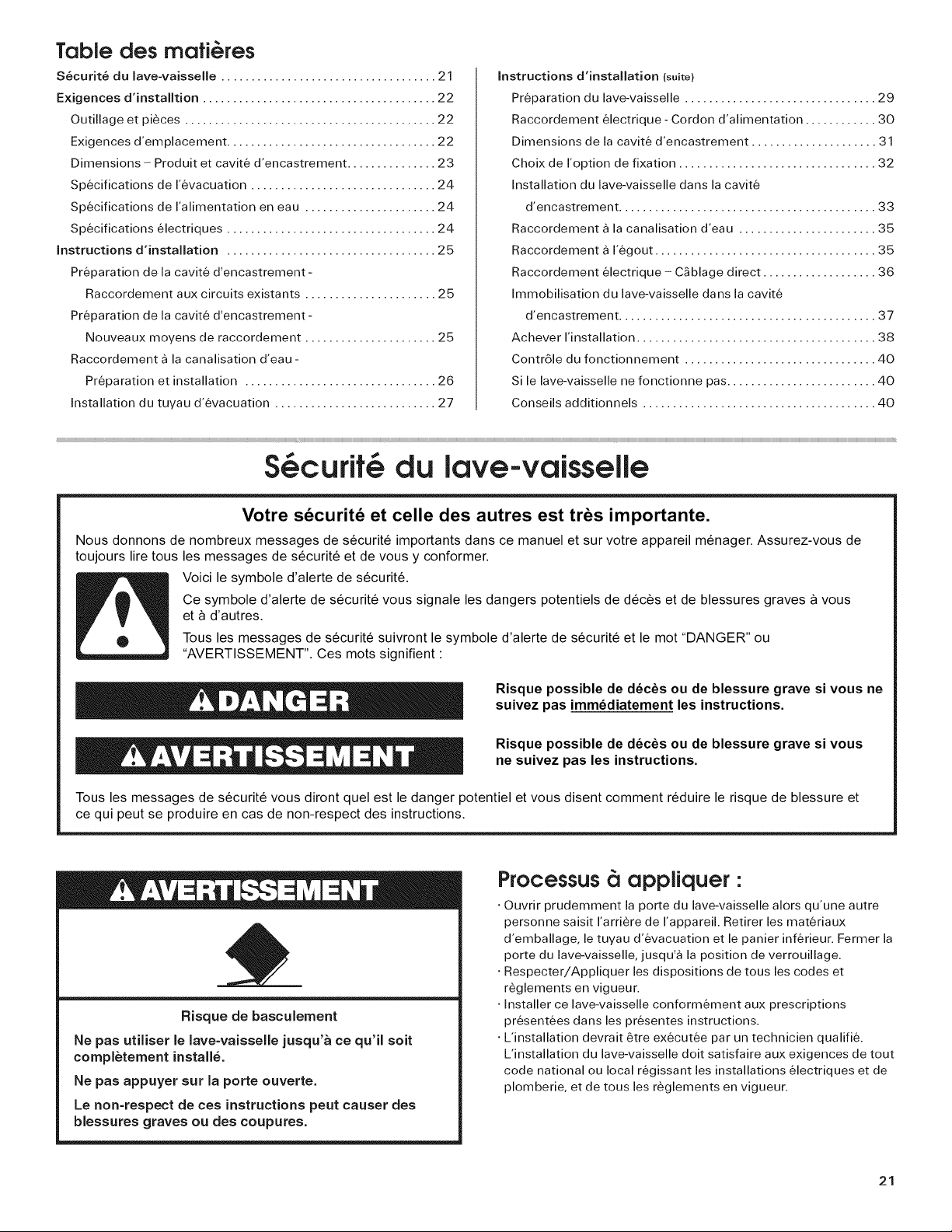

Table des mati_res .............................................. 21

W10290309A

Table of Contents

Dishwasher Safety ............................................2

InstallationRequirements .....................................3

Toolsand Parts...............................................3

Location Requirements .......................................3

Product and Cabinet Opening Dimensions .................... 4

Drain Requirements .......................................... 5

Water Supply Requirements .................................. 5

Electrical Requirements ...................................... 5

Installation Instructions ....................................... 6

Prepare Cabinet Opening--Existing Utilities .................... 6

Prepare Cabinet Opening--New Utilities ....................... 6

Prepare and Route Water Line ................................ 7

install Drain Hose ............................................ 8

Prepare Dishwasher ........................................ 10

Make Power Cord Electrical Connection ..................... 11

Installation Instructions (cont.)

Determine Cabinet Opening ................................. 12

install The Door Handle ..................................... 13

Choose Attachment Option ................................. 13

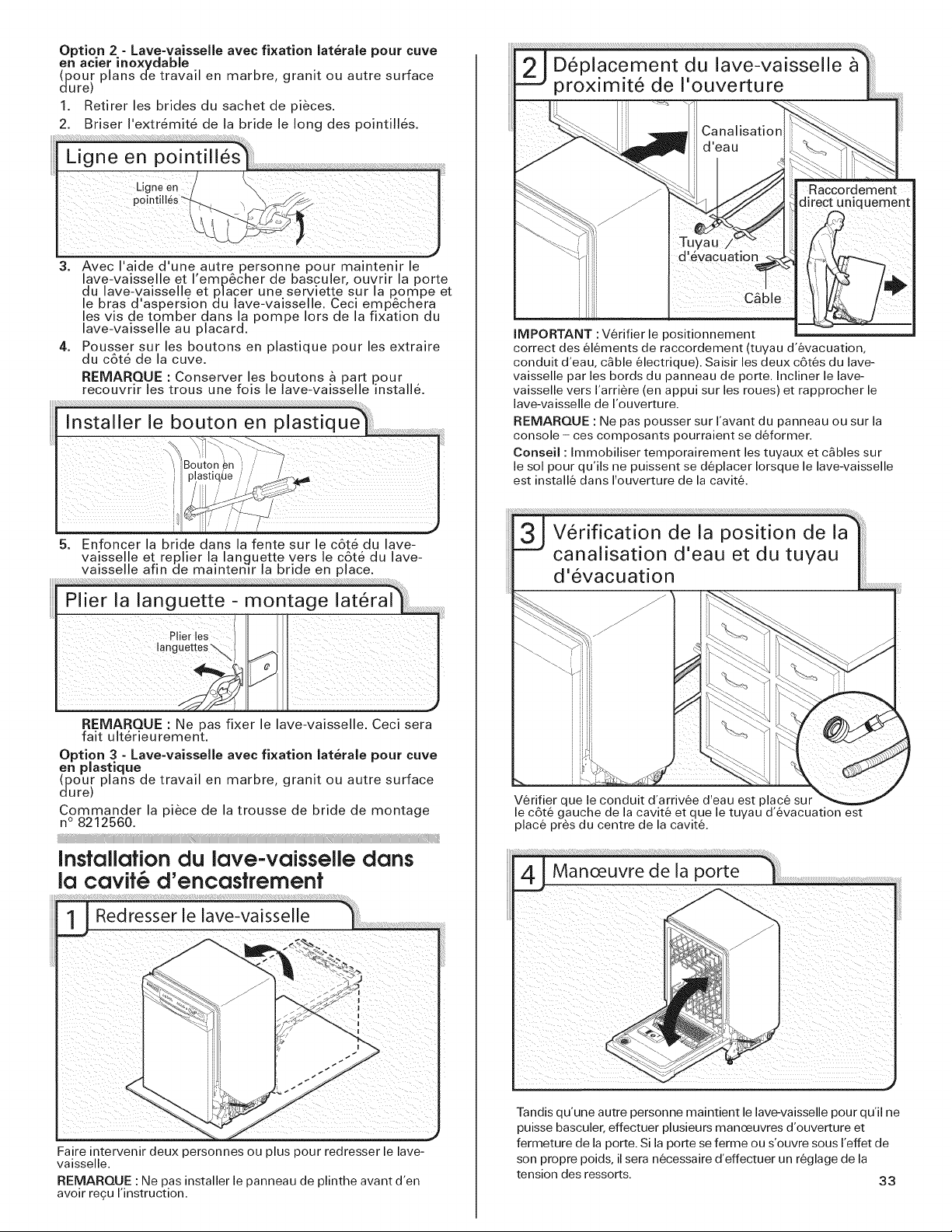

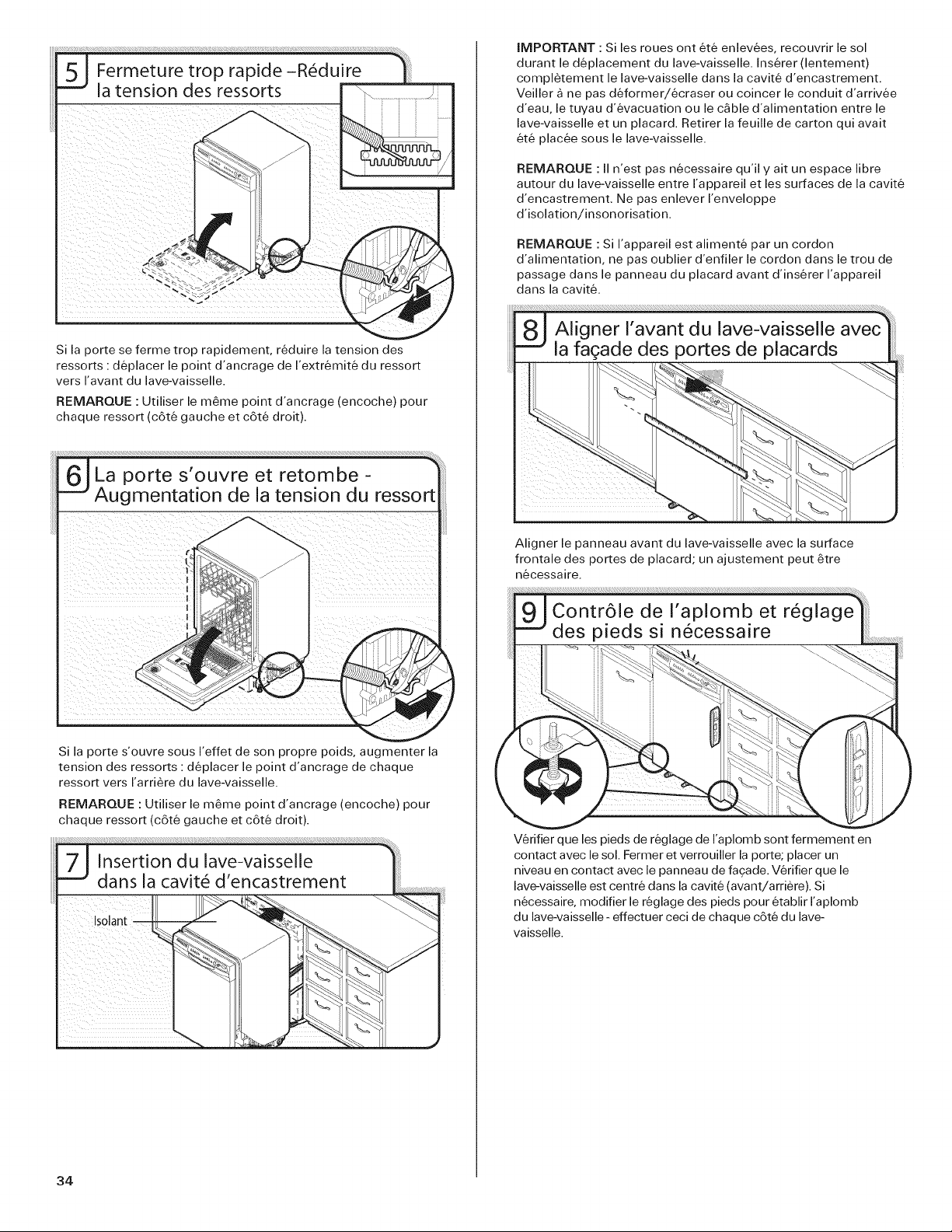

Move Dishwasher into Cabinet Opening ..................... 13

Connect to Water Supply .................................... 15

Connect to Drain ............................................ 16

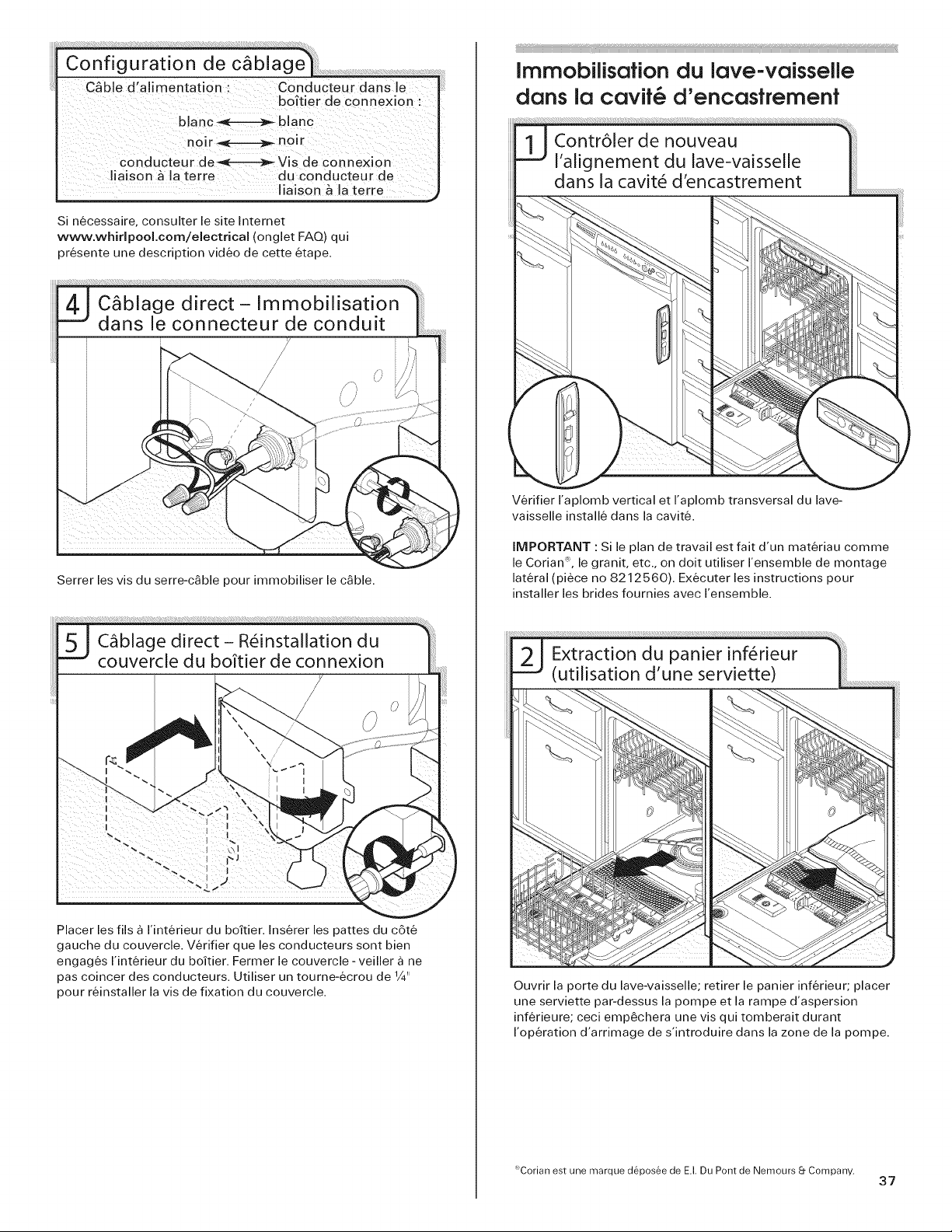

Make Direct Wire Electrical Connection ...................... 16

Secure Dishwasher in Cabinet Opening ...................... 18

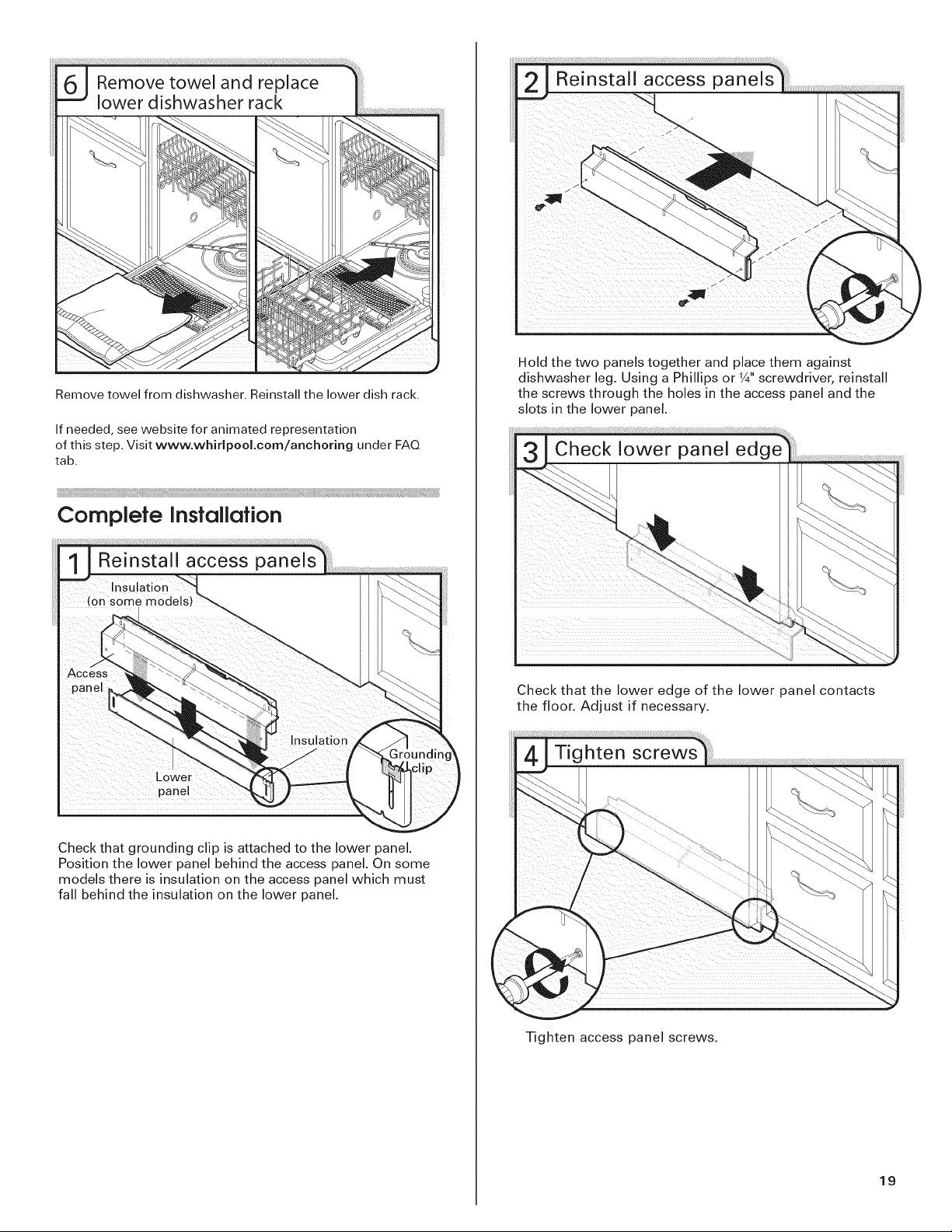

Complete installation ....................................... 19

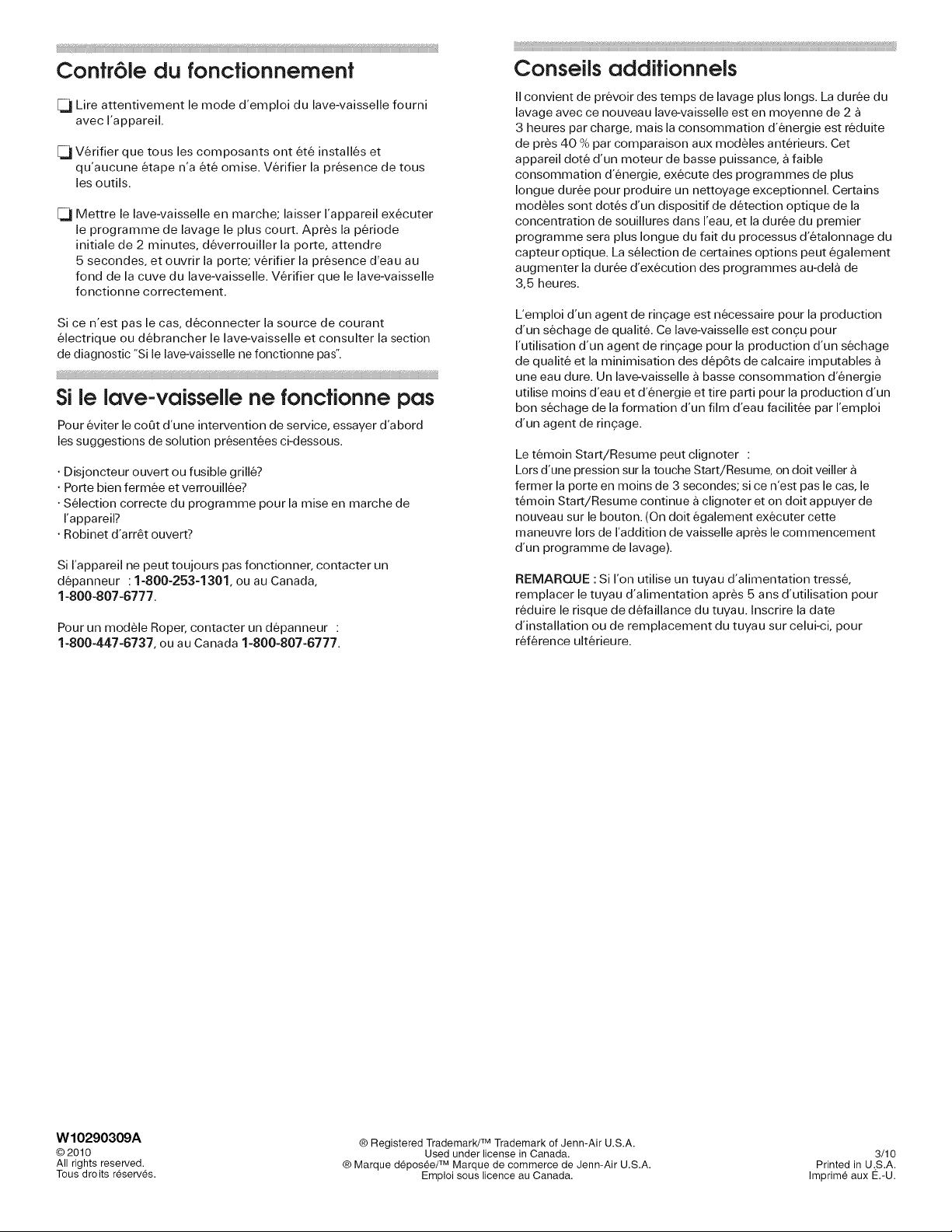

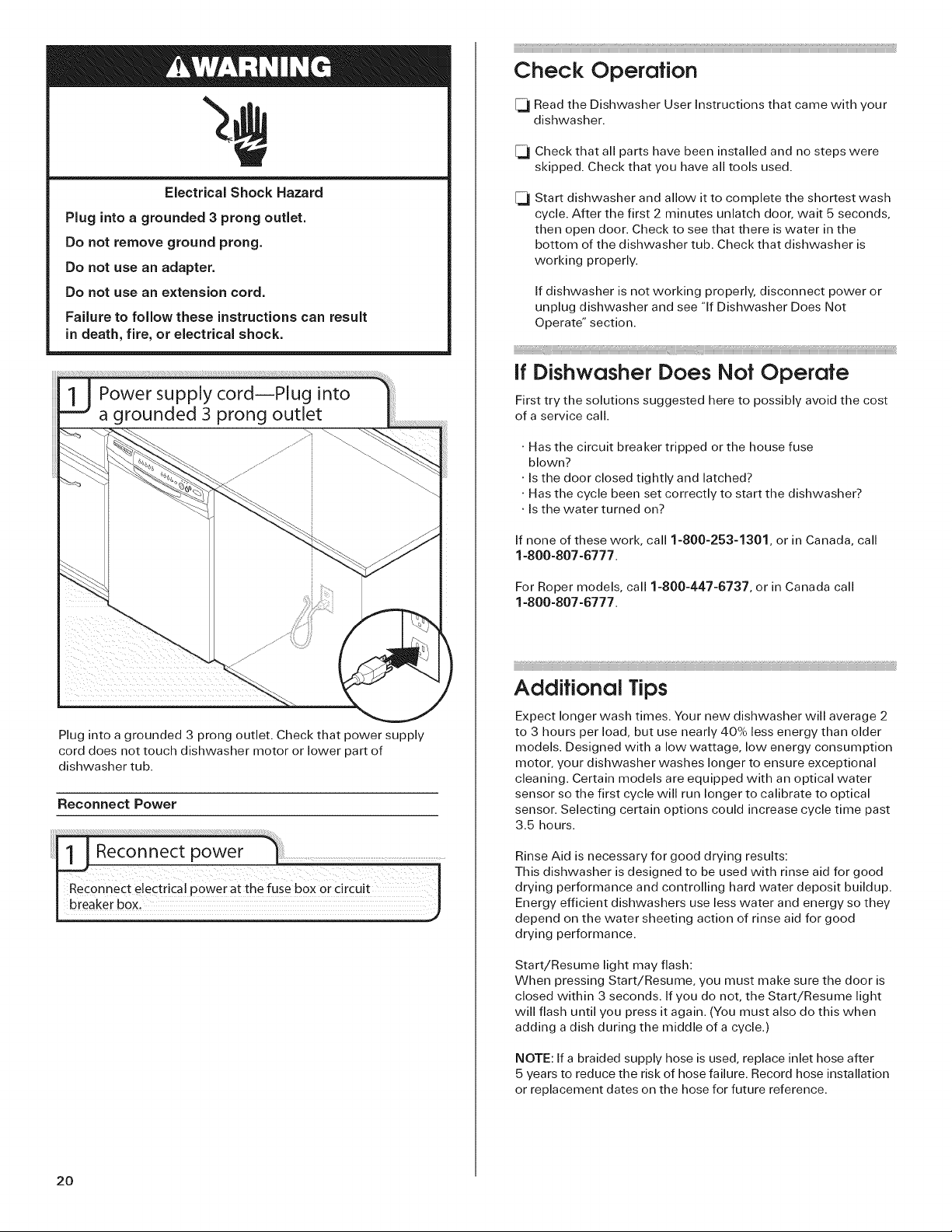

Check Operation ............................................ 20

if Dishwasher Does Not Operate ............................. 20

Additional Tips .............................................. 20

DISHWASHERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING." These words mean:

You can be killed or seriously injured if you don't immediately follow instructions•

You can be killed or seriously injured if you don't follow

instructions•

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

You Need fo:

• Slowly open dishwasher door while someone grasps the rear of the dishwasher. Remove shipping materials, drain hose and lower

rack. Close dishwasher door until latched.

• Observe all governing codes and ordinances.

• Install this dishwasher as specified in these instructions.

• Installation should be performed by a qualified service

Tip Over Hazard

Do not use dishwasher until completely installed• Do not push down on open door•

Doing so can result in serious injury or cuts•

technician. The dishwasher must be installed to meet all electrical and plumbing national and local codes and ordinances.

iNSTALLATiON REQUIREMENTS

Tools and Parts

Gather the recommended tools and parts before starting installation• Read and follow the instructions provided with any tools

listed here.

All Installations

Tools needed:

In addition, for first=time installations

Tools needed:

CordlE with 1/2%%1'

and 11/2,1hole saw bits

_,. Flat-blade

screwar!ver

•

5 _ 1

_6 and V4 _ UL histed/CSA _ n nut drivers or _._Y" Approved twist-on U W hex sockets i__._ wire connectors* -- --

10 adjustable wrench s.,, .. ..... .4

that opens to wrench _

11/8" (2.9 cm) _ .

*Must be the proper size to connect your household wiring to 16

gauge wiring in dishwasher

Other useful items you may need:

iath t!wei

Parts supplied:

I Drainhos_ Clamps (2)_rain hose #10 x _

(! laige and I Small)I Phi!!ips-head

screws (2)Green

Make sure all these parts are included in the literature package. Parts needed:

Compr x _ Hose Fatting F0r part or kit, see local retailer or call Whirlpool

Parts: 1-800-442,9991, Part Number w10273460

Other parts you may also need:

111/2"_2,' : _ _ sidem%unti_gkiWI Maskingor_

(3&1 z5cm) _ for solid surface duct tape I

screw_type I c°unter_°ps I I

I clamps (3 maximum)18212560)!_-art IyumDer [ I

NOTE: Parts available for purchase in plumbing supply stores. Check local codes. Check existing electrical supply. See "Electrical Requirements" section. It is recommended that electrical connections be made by a licensed electrical installer.

Parts needed:

Copper tubing (%" See '_Electrical Requirements" section O.D.suggested) or i . .

flexible braided ForD,rectVV!re: ForP0wer Supply

cater su....k lin I useUL Listed/ Cord: use UL

_/f-'-__,,_"_\ strain _elief SUPPLY cord kit

(.(.(.t[.[L .)))))))} to fit Y8 (2.2 cm)marked for use

CSA Approved liste d power

ho!e W!!h d!shwasher

Location Requirements

Grounded electrical supply required.

Do not run drain lines, water lines or electrical wiring where

they can interfere with or contact dishwasher motor or legs. The location where the dishwasher will be installed must

provide clearance between motor and flooring. Motor should not

touch the floor.

Do not install dishwasher over carpeted flooring.

Avoid damage from freezing to dishwasher and water lines leading to dishwasher. Damage from freezing is not covered by the

wa rra nty. A side panel kit is available from your dealer for installing

your dishwasher at the end of your cabinetry. A moisture barrier accessory (Part Number 4396277)is available

from your dealer for installing underneath the countertop. Check location where dishwasher will be installed. The

location must provide:

• easy access to water, electricity and drain.

• convenient access for loading and unloading dishes. Corner locations require a 2" (5.1 cm) minimum clearance between the side of the dishwasher door

and the wall or cabinet.

• square opening for proper operation and appearance.

• cabinet front perpendicular to floor.

• level floor. (if floor at front of opening is not level with floor at rear of opening, shims may be needed to level dishwasher.)

Helpful Tip: Be sure to accurately measure dimensions and ensure dishwasher is level if the floor in the dishwasher

opening is uneven (example: flooring extends only partway into opening).

NOTE: To avoid shifting during dishwasher operation,

shims must be securely attached to the floor.

If dishwasher will be left unused for a period of time or in a location where it may be subject to freezing, have it winterized by

authorized service personnel.

Make sure pipes, wires and drain hose are within the

shaded area shown in the "Product and Cabinet Opening Dimensions" section. 3

*Insulationmay

becompressed. (notusedonallmodels)

Check that all surfaces

have no protrusions that would

prohibit dishwasher installation.

NOTE:Shadedareaofcabinetwallsshowwhereutility connectionsmaybeinstalled.

*MeasuredfromthelowestpointontheundersideOf

countertop.Maybereducedto33_(86cm)by removingwheelsfromdishwasher.

"_Minimum,measuredfromnarrowestpointof

opening.

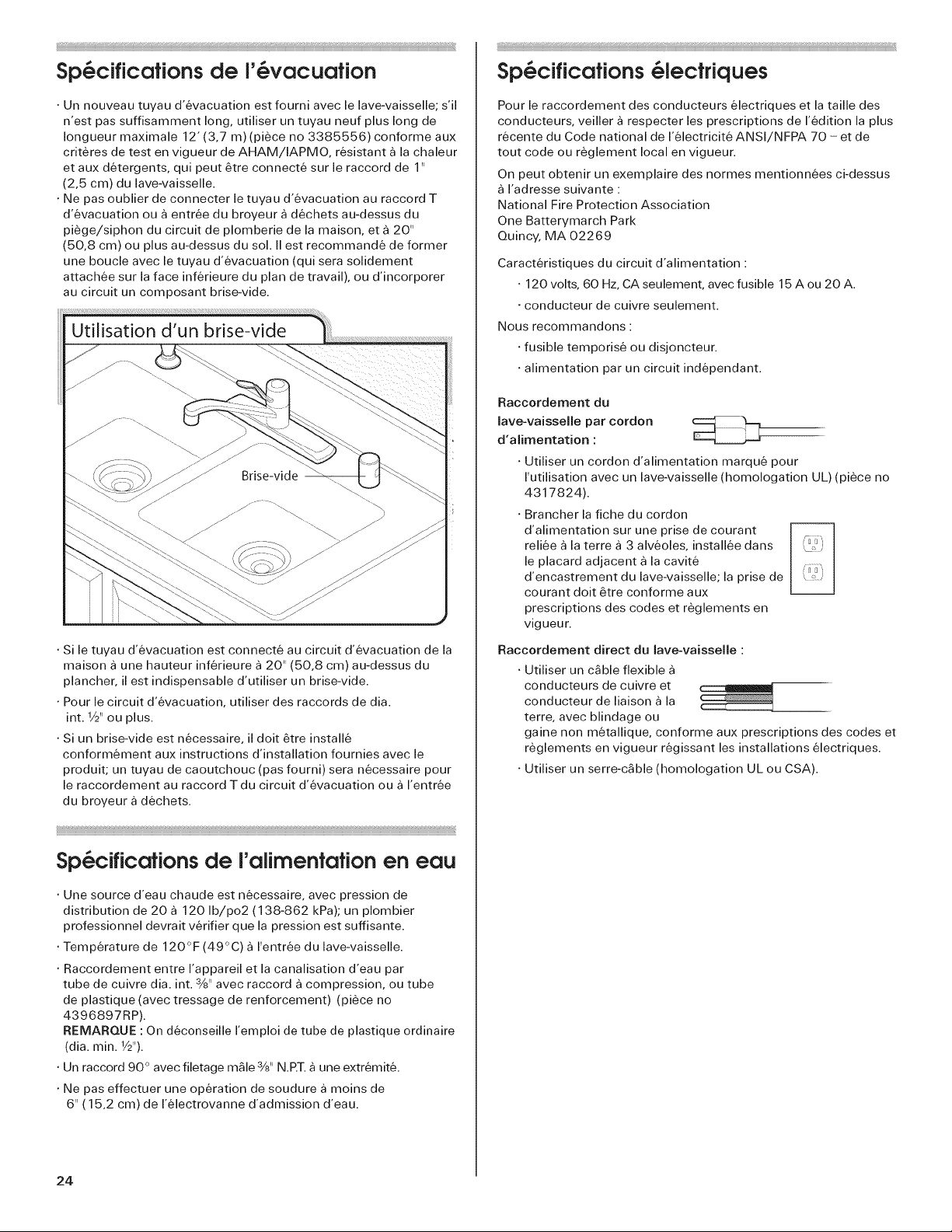

Drain Requirements

Electrical Requirements

A new drain hose is supplied with your dishwasher.

If the drain hose is not long enough, use a new drain hose with a maximum length of 12' (3.7 m)(Part Number 3385556) that meets all current AHAM/IAPMO test standards, is resistant to heat and detergent, and fits the 1" (2.5 cm) drain connector of the

dishwasher.

Make sure to connect drain hose to waste tee or disposer inlet

above drain trap in house plumbing and 20" (50.8 cm) minimum above the floor. It is recommended that the drain hose either be

looped up and securely fastened to the underside of the counter,

or be connected to an air gap.

Make sure to use an air gap if the drain hose is connected to house plumbing lower than 20" (50.8 cm) above subfloor or floor.

Be sure that the electrical connection and wire size are adequate

and in conformance with the National Electrical Code, ANSI/NFPA

70 - latest edition and all local codes and ordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA02169 You must have:

• 120-volt, 60 Hz, AC-only, 15- or 20- amp, fused electrical supply.

• copper wire only.

We recommend:

• a time-delay fuse or circuit breaker.

• a separate circuit.

if connecting dishwasher

with a power supply cord:

• Use UL listed power supply

cord kit (Part Number 4317824) marked for use with dishwasher.

• Power supply cord must plug into

a grounded 3 prong outlet, located in the cabinet next to the dishwasher opening.

Outlet must meet all local codes and ordinances.

Use 1/2"minimum I.D. drain line fittings.

If required, the air gap should be installed in accordance with the air gap installation instructions. When connecting the air gap, a rubber hose (not provided) will be needed to connect to the waste tee or disposer inlet.

Water Supply Requirements

A hot water line with 20-120 psi (138-862 kPa) water pressure can be verified by a licensed plumber.

120°F (49°C) water at dishwasher.

3/8"O.D. copper tubing with compression fitting or flexible braided water supply line (Part Number 4396897RP) NOTE: 1/2"minimum plastic tubing is not recommended.

A 90 ° elbow with 3/8"NET. external pipe threads on one

end.

Do not solder within 6" ( 15.2 cm) of the water inlet valve.

if connecting dishwasher with direct wiring:

•Use flexible, armored or nonmetallic sheathed, copper wire with grounding wire that meets

the wiring requirements for your home and local codes and

ordinances.

• Use a UL Listed/CSA Approved strain relief.

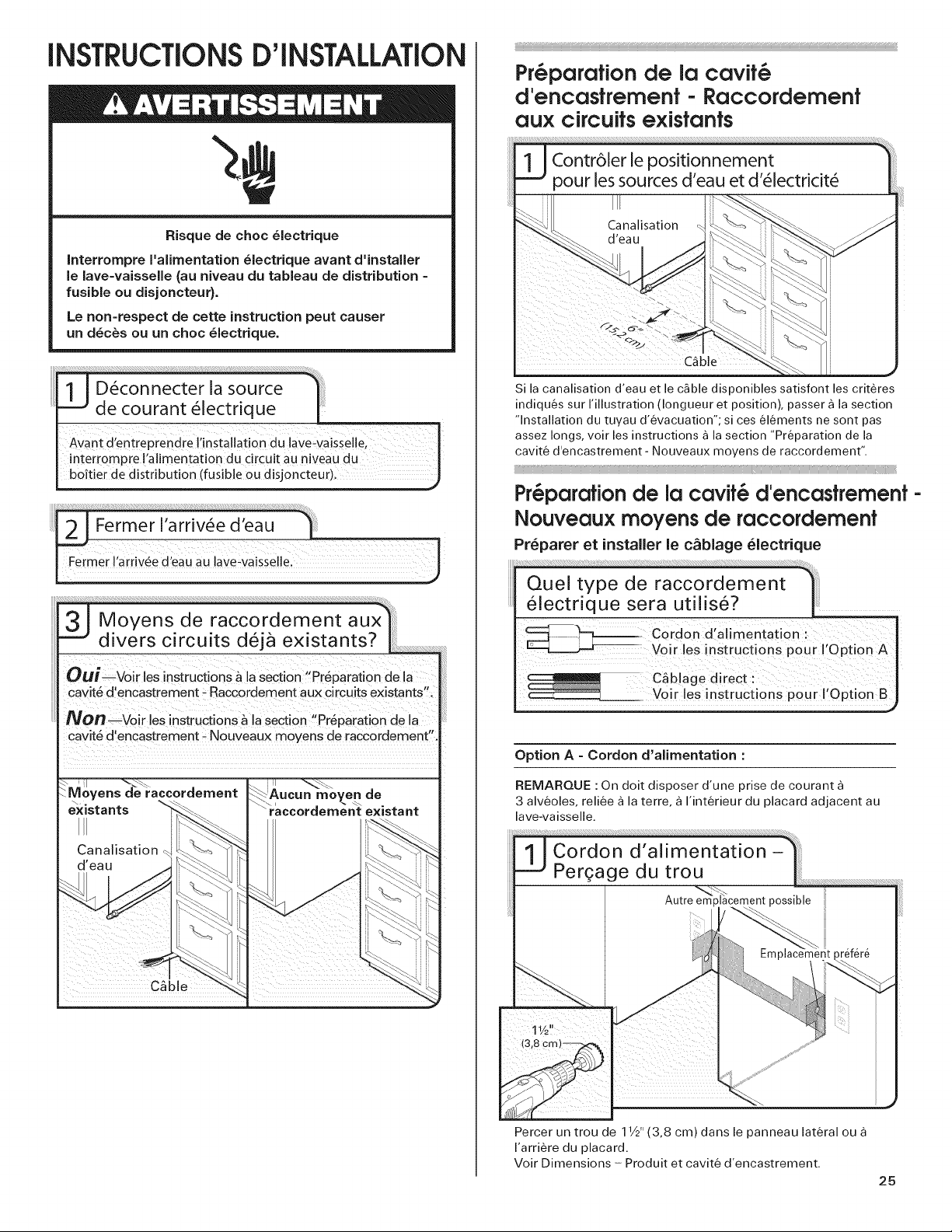

iNSTALLATiON iNSTRUCTiONS

Electrical Shock Hazard

Disconnect electrical power at the fuse box or circuit breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

D"_conneCt electrical power at the fuSeboxor c!rcult-q

breaker b0x bef0re insta!!!ng dishwasher.

Prepare Cabinet OpeningmExisfing Utilities

if the water line and the cable extend to the locations shown, proceed to the "install Drain Hose" section. If they do not reach far

enough, follow the instructions in the "Prepare Cabinet Opening-- New Utilities" section.

Prepare Cabinet OpeningmNew Utilities

Yes'FollOw instructi0ns in the "PrePare cab!net Opening_Existing utilities!! section_

NO'Follow instructions in the "Prepare Cabinet

Opening_New uti!ities'! secti0nl

_: E :isting hookups g t ity hookups

Water line

Prepare and route the electrical supply

What type of electrical

connection will you use?

Direct Wire:

, _ _ Follow Option Binstructions

Option A, Power Supply Cord:

NOTE: A grounded 3 prong outlet is required inside a cabinet next to the dishwasher cabinet opening.

Power Supply Cord-Drill hole

OptiSnal location

i ;

Drill a 11/2"(3.8 cm) hole in cabinet side or rear. See product and cabinet opening dimensions.

Woodcabinet:Sandtheholeuntilsmooth.

Metalcabinet:Coverholewithgrommet(PartNumber302797) includedwithpowersupplycordkit.

Route cable from power supply through cabinet hole (cable must

extend to the right front side of cabinet opening). Tape cable to the floor in area shown. This will keep cable from

moving when dishwasher is moved into cabinet opening.

OptionB,Direct Wire:

Helpful Tip: Wiring the dishwasher will be easier if you route the cable into the cabinet opening from the right-hand side.

Drill a 3/4'(1.9 cm) hole in right-hand cabinet side or rear. See product and cabinet opening dimensions.

iiii_ii_i_iiiiii_ii_i1iiiiiiiiiiiiiiiiiiiiiiiiiiiii_iiiiiiiYiiiiiiiiiiiiiiiiiiiiiiiiii%ii_iiiiiii1iiiiiiiiiii_iiii_iiiiiiiiiiiii_iiii_iiii_iiiiiiiYiiiiiiiiiiiii1iiiiiiiiiii_iiii_iiii_iiii_iiii_iiiiiiiiiii_iiii_iiii_iiii_iiii_iiiiiii1i1ii1i1iiiiiii1i1ii1i1ii1i1ii1i1ii1i1ii1i1ii1i1iii_i¸iiiiii_i¸iii_iiii_iiii_i¸iii_i¸i¸i_iiiiiiiiiii_iiii_iiii_iiii_iiii_iiii_iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii1iiiiiii1iiiiiii1iiiiiii1iiiiiii1iiiiiii1iiiiiii1iiiiiii1iiii_iiii_i

Prepare and Route Water Line

Helpful Tip: Routing the water line through the left side of

cabinet opening will make water connection easier.

Drill a 1/2"( 1.3 cm) hole in the cabinet side or rear.

Wood cabinet: Sand the hole until smooth.

Metal cabinet: Cover hole with grommet (Part Number 302797 not included)

Measure overall length of copper tubing or flexible braided

water supply line. Attach to the hot water line using a

connection configuration that is in compliance with local codes and ordinances. The water line to the dishwasher should have a

manual shutoff valve.

Slowlyroutewatersupplylinethroughholeincabinet.(ifusing coppertubing,itwillbendandkinkeasily,sobegentle.)It shouldbefarenoughintothecabinetopeningtoconnectitto

thedishwasherinletonthefrontleftsideofthedishwasher.

4J Flush water supply line

JAdd 90° elbow fitting to the

water supply line

Connect the 3/8"compression fitting to the water supply line prior to installing the unit into the cabinet opening. Attach such that the 3/4"connection is facing upward.

Copper tubing only: Put the tubing into the 90° elbow

fitting as far as it will go (the copper tubing bends and

kinks easily). Slide the nut and ferrule forward and start

the nut onto the elbow threads.

Flexible braided connection: Secure nut to elbow using

s/8"open ended wrench or adjustable wrench.

NOTE: Do not use Teflon ®t tape with compression fitti ngs.

Install Drain Hose

IMPORTANT: Always use a new drain hose. Check local codes to determine whether an air gap is required.

Slowly turn water shutoff valve to "ON" position. Flush water into a shallow pan until clear to get rid of particles that could clog the inlet valve. Turn shutoff valve to "OFF" position.

Copper tubing only: Slide nut, then ferrule, about 1"

(2.5 cm) onto copper tubing.

NOTE: To avoid vibration during operation, route the

water supply line so that it does not touch the dishwasher base, frame or motor.

If needed, drill a 11/2"(3.8 cm) diameter hole in cabinet wall or side of the opening closest to the sink.

Route drain hose as shown through hole in cabinet to the front center of opening where drain connection will be made. Tape

drain hose to the floor in area shown. This will keep the drain hose from moving when dishwasher is moved into cabinet opening.

8 ¢ :TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

ConneCt drain hose to waste tee or waste disposer

using one Ofth e fo!!owing options:

* Option A; WaSte disp0ser _ no air gap

, Opti0n B_ No Waste disposer - no ai r gap , Option C, Waste disposer - with air gap

i Option D, No waste disPoSer- With air gap

IMPORTANT: The drain hose connection of the disposer or a waste tee must be made before the drain trap and at least 20"

(50.8 cm) above the floor where the dishwasher will be installed. Helpful Tip: To reduce vibration of the hose, keep the hose away

from the floor.

Option A, Waste disposer - no air gap

Option C, Waste disposer - with air gap

Drain trap

1.Using a hammer and screwdriver, knock plug into disposer.

2. Use needle-nose pliers to remove plug.

3. Connect black end of drain hose to air gap and cut if needed.

NOTE: Do not cut ribbed section.

1. Using a hammer and screwdriver, knock plug into disposer.

2. Use needle-nose pliers to remove plug.

3. Attach drain hose to disposer inlet with large silver drain hose clamp (provided).

Use pliers to squeeze clamp open and move into position.

Option B, No waste disposer - no air gap

Attach drain hose to air gap with large silver drain hose clamp (provided). Use

pliers to squeeze clamp open and move

into position. If the drain hose was cut, use a 11/2'' to 2" (3.8 to 5 cm) screw-type clamp (not provided).

Use a rubber hose (not provided) with screw-type clamps (not provided) to connect from air gap to disposer inlet.

Option D, No waste disposer - with air gap

1.Connect black end of drain hose to air gap and cut if needed.

NOTE: Do not cut ribbed section.

1.Connect black end of of drain hose to waste tee and cut if needed.

NOTE: Do not cut ribbed section.

2. Attach black end of drain hose to waste tee with a large silver drain hose clamp (provided).

Use pliers to squeeze clamp open and move into position. If the drain hose was cut, use a

1l&,,to 2" (3.8 to 5 cm) screw-type clamp (not

provided).

2. Attach drain hose to air gap with large silver drain hose clamp (provided). Use pliers to squeeze clamp open and move into position.

If the drain hose was cut, use a 1W' to 2" (3.8 to 5 cm) screw-type clamp (not

provided).

3. Use a rubber hose (not provided) with screw-type clamps (not provided) to connect from waste tee to air gap.

Tip Over Hazard

Do not use dishwasher until completely installed. Do not push down on open door.

Doing so can result in serious injury or cuts.

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

Using a 1/4"hex head socket, nut driver or Phillips screwdriver, remove the 2 screws attaching access panel and lower panel to

dishwasher. NOTE: Do not remove tech sheet from access panel.

Using the precut slots in the insulation, fasten the insulation over the molded hooks on the tub. Be sure to fasten the insulation down on

both sides of the tub.

Helpful Tip: Place cardboard under dishwasher until installed in cabinet opening to avoid damaging floor covering. Do not use door panel as a worktable without first covering with a towel to avoid scratching the door panel.

Using two or more people, grasp sides of dishwasher door frame and place dishwasher on its back.

Using a 1/4"hex head socket, nut driver or Phillips screwdriver, remove terminal box cover. Retain for later use.

Install a UL Listed/CSA Approved strain relief. Make sure screw heads are facing to the left when tightening conduit nut. Strain relief may be provided with the power supply cord kit.

If using Option B, proceed to "Determine Cabinet Opening," to continue with the installation of your dishwasher.

Option A, Power Supply Cord:

Electrical Shock Hazard

Electrically ground dishwasher. Connect ground wire to green ground connector

in terminal box. Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

Ground

wire

Route cord so that it does not touch dishwasher motor to lower part of dishwasher tub. Pull cord through strain relief in terminal

bow.

Select UL Listed/CSA Approved twist-on wire connectors rated to connect your power supply cord to 16-gauge dishwasher wiring.

Remove the green grounding screw and place through the ring terminal of the green ground wire. Reattach and tighten the green screw.

NOTE: Do not pre-twist stranded wire. Twist on wire connector. Gently tug on wires to be sure both are secured.

Connect wires black to black and white to white, using UL Listed/CSA Approved twist-on wire connectors.

If needed, see website for animated representation of this step.

Visit www.whirlpool.com under FAQ tab.

Determine Cabinet Opening

Measure height of cabinet opening from underside of countertop to floor where dishwasher will be installed (you will

need to measure the lowest point on the underside of the countertop and the highest point on the floor). Refer to

"Dishwasher Height Adjustment Chart" for wheel position and the number of turns needed.

Dishwasher Height Adjustment

Cabinet I Wheel Number of turns

opening height position on front leg

33% (86:0cm) Removed AII the way up

Tighten strain relief screws to secure cord.

Place wires inside terminal box. Insert tabs on left side of cover. Make sure wires are tucked inside box. Close

cover ensuring wires are not pinched. Use 1/4"nut driver and

previously removed screw to secure cover. NOTE: Do not plug into outlet until instructed.

34 (8&4 cm) ! 1 . 10

34!/4'i (87:0 cm)2 I 5

NOTE: If the minimum cabinet opening height is less than 34" (86.4 cm), the rear wheels can be removed for additional

clearance. This will allow the dishwasher to fit into a 337/8" (86 cm) high cabinet opening, but the dishwasher will be more

difficult to move. (Measurements are approximate. Wheels and legs are preset at the factory for 341/2" [87.6" crn].)

Adjust wheels and legs

Turn both leveler legs to the same height. Put wheels in the required position determined from "Dishwasher Height Adjustment Chart." (To change wheel position, use a flat-blade screwdriver to pop out the wheel, then snap into the new position.)

Built-upfloors(Kitchenfloorheightishigherthancabinet opening.)Example:Kitchenfloortiledoesnotextendinto

cabinetopening.Addshimsasneededintheareashownto bringthedishwasherupto34"(86.4cm)belowthecountertop.

NOTE: Shims must be securely attached to floor to avoid movement when the dishwasher is in use.

ii ii

Installthe Door Handle

(on some models)

Mounting stud

Option 1, Countertop attachment

1. Remove the brackets from the package and place in the open slots on the left and right-hand top ot the

dishwasher collar as shown.

2. Insert the bracket into the slot on the collar. Using a Bair of pliers, bend the tab down to secure the

racket in place. Repeat this step for the other side.

NOTE: Do not attach the dishwasher. This will be done

later. Option 2, Dishwasher with Stainless Steel Tub Side

Attachment (for marble, granite or other hard surface countertops)

1. Remove the brackets from the parts package.

2. Break off the end of the bracket along the scored line.

stud

Setscrew (inside _ Handle

door handle standoff)", I[I Allen wrench .....

iMPORTANT: Do not scratch the front panel during this

procedure. Remove the door handle and hardware bag containing

the setscrews and Allen wrench from the cardboard box.

Start. setscrews in handle. Place handle on mounting studs with the setscrews facing down. Push the door

handle tightly against the door. Insert the short end of the Allen wrench into the setscrews. Tighten the setscrews

1/4turn past snug.

i_' ti ::i

Choose Attachment Option

Excessive Weight Hazard

Use two or more people to move and install dishwasher.

Failure to do so can result in back or other injury.

3. With another person holdinq the dishwasher to keep it

from tipping, open dishwasher door, and place towel over pump assembly and spray arm of dishwasher. This will stop screws from falling into pump area when securing dishwasher to cabinet.

4. Push the plastic buttons out of the side of the tub. NOTE: Save the buttons to cover the holes after

dishwasher is installed.

5. Push bracket into slot on the side of dishwasher, and bend tab in toward the side of the dishwasher so that it

keeps the bracket in place. NOTE: Do not attach the dishwasher. This will be done

later.

Bend tab - side mount

Using two or more people, stand the dishwasher up.

iMPORTANT: The dishwasher must be secured to the cabinet. There are two brackets, found in the parts bag.

Attach the brackets to the top of the dishwasher if the countertop if it is wood, laminate or another similar surface. If your countertop is marble, granite or another

hard surface, install using Option Number 2.

Option3, Dishwasher with Plastic Tub Side Attachment

(for marble, granite or other hard surface countertops) Order Mounting Bracket Kit Part Number 8212560.

Move Dishwasher intoCabinet

Opening

Using two or more people, stand dishwasher upright. NOTE: Do not install kickplate until instructed to do so.

d Open and close door

With another person holding the dishwasher to keep it from tipping, open and close the door a few times. If the door closes or falls open under its own weight, the door tension wil need to

be adjusted.

__SJCloses too quickly--

Decrease spring tension

IMPORTANT: Double-check correct placement

of utilities. Grasp the sides of the dishwasher at the edges of the door panel. Tilt dishwasher backward on wheels and move

dishwasher close to cabinet opening.

NOTE: Do not push on the front of the panel or on the console-

they may dent.

Helpful Tip: Temporarily tape utilities to the floor in the locations shown to keep them from moving when dishwasher is

moved into the cabinet opening.

If the door closes too quickly, decrease the spnng tension by moving the spring end toward the front of the dishwasher.

NOTE: Springs should be in the same notches on left and right sides.

J Door falls open--

Increase spring tension

Check that water line is on the left side of opening and drain hose is near the center of the cabinet opening.

If the door falls open, increase the spring tension by moving the spring end toward the back of the dishwasher.

NOTE: Springs should be in the same notches on left and right sides.

IMPORTANT: Lfwheels were removed, cover the floor when moving the dishwasher to avoid damage to the floor. Slowly

move dishwasher completely into cabinet opening. Do not kink or pinch water line, drain hose, power supply cord or direct wire

between dishwasher and cabinet. Remove cardboard from under dishwasher.

NOTE: It is all right if dishwasher fits tightly into cabinet opening. Do not remove insulation blanket - the blanket reduces the

sound level. NOTE: If using power cord, make sure to route end through hole

in cutout before sliding into cabinet opening.

Check that leveling legs are firmly against the floor. Close and latch the door, and place level against the

front panel. Check that dishwasher is centered from front to back

in the opening. If needed, adjust leveling leg until dishwasher is plumb. Repeat for other side of dishwasher.

NeJpfuJ Tip: Push up on front of dishwasher to raise dishwasher off the ground to adjust front legs. With some installations, it

may be easier to adjust the front leg using the 3/ld' hex head socket or adjustable wrench.

Align front of dishwasher door panel with front of cabinet doors.

You may need to adjust alignment to be even with your

cabinets.

Place level against top front opening of tub. Check that dishwasher is level from side to side. If dishwasher is not

level, adjust front legs up or down until dishwasher is level.

Connect to Water Supply

Besurerubberwasherisproperlyseatedinfitting.Slidethe3¼,

fittinguptothevalveandhandtightentoavoidunintentional

cross-threading.Handtightenuntilthecouplingistight.Using pliers,checkthetightnessofthecoupling.Anadditional1/4to1/2

turnmayberequiredtosealtherubbergasket.

NOTE:Donotovertighten.Damagetothecouplingcanresult.

Placepapertowelunder90°elbowfitting.Turnonwater supplyandcheckforleaks.Ifleakoccurs,repeatpreviousstep.

Ifneeded,seewebsiteforanimatedrepresentation ofthisstep.Visitwww.whirlpool.com/watersupply under

FAQ tab. NOTE: Do not use Teflon <_tape with compression fittings.

Connect to Drain

j Hose clamp final position

Drain hose

Green clamp

Black drain hose

connector --

Stop

Once connected, remove towel.

If needed, see website for animated representation of this step.

Visit www.whirlpool.com/drain under FAQ tab.

Drain hose stop

Make DirectWire Electrical Connection

NOTE: If the power supply cord was connected earlier proceed to "Secure Dishwasher in Cabinet Opening" section.

Drain hose

Drain hose stop

Stop

Place towel under drain hose to catch any water in drain hose. Place the small green drain hose clamp onto the small end of

the drain hose. Push the new drain hose into the black drain

hose connector up to the drain hose stop.

Green clamp

Black drain hose

connector --

Option B, Direct Wire:

Route cable so that it does not touch dishwasher motor or lower part of dishwasher tub. Pull cable through cable clamp in

terminal box.

Select UL listed or CSA approved twist-on wire connectors (not included) rated to connect your household wiring to 16-gauge

dishwasher wiring.

Using pliers, squeeze open the small green drain hose clamp and slide onto connector between stops.

Electrical Shock Hazard

Electrically ground dishwasher. Connect ground wire to green ground connector

in terminal box. Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

If needed, see website for animated representation of this step. Visit www.whirlpool.oom/eleotrioal under FAQ

tab.

171_:-t,I) 1,_-_11-- Ground

wire , you -

she

Ground

Form bare ground wire into a U-shaped hook. Wrap ground wire hook clockwise around ground connector screw and under the washer. Securely tighten ground connector.

Tighten strain relief screws to secure cable.

)

Place wires inside terminal box. Insert tabs on left side of cover. Make sure wires are tucked inside box. Close cover ensuring

wires are not pinched. Use 1/4"nut driver and previously removed screw to secure cover.

NOTE: Do not pre-tvvist stranded wire. Twist on UL Listed/CSA Approved wire connector. Gently tug on wires to be sure both

are secured.

Connect wires black to black and white to white, using UL Listed/CSA Approved twist-on wire connectors (not included).

Checkthatdishwasherisstilllevelfronttobackandsidetoside incabinetopening.

IMPORTANT:IfyouhavesolidcountertopssuchasCorian_>t, granite,etc.,youmustusesidemountingkit(PartNumber

8212560).Followkitinstructions.(Bracketsincludedwithkit.)

NOTE:Donotdropscrewsintobottomofdishwasher. Locatebracketsontopofdishwasherandsecuredishwasherto

countertopwithtwo,#10x1/2"Phillips-headscrews(included).

Thedishwashermustbesecuredtokeepitfromshiftingwhen

doorisopened.

Checkthattopofdoordoesnotcontactscrews,brackets,or countertop.Ifitdoes,adjustlevelinglegs.

Opendishwasherdoor,removelowerdishrack,andplacetowel overpumpassemblyandlowersprayarmofdishwasher.This willkeepthescrewsfromfallingintopumpareawhenyouare securingdishwashertocountertop.

Opendoorandcheckthatspacebetweendishwashercabinet openingandtubisequalonbothsides.Ifspacingisnotequal, loosenbracketscrewssecuredandshifttub.Tightenbracket

screws.

1-"Corian is a registered trademark of E.I. Du Pont De Nemours and Company.

Removetowelfromdishwasher.Reinstallthelowerdishrack. Ifneeded,seewebsiteforanimatedrepresentation

ofthisstep.Visitwww.whklpool.com/anchoringunderFAQ tab.

Complete Installation

Hold the two panels together and place them against dishwasher leg. Using a Phillips or 1A"screwdriver, reinstall

the screws through the holes in the access panel and the

slots in the lower panel,

Check that the lower edge of the lower panel contacts the floor. Adjust if necessary.

Check that grounding clip is attached to the lower panel. Position the lower panel behind the access panel. On some models there is insulation on the access panel which must fall behind the insulation on the lower panel.

Tighten access panel screws.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet. Do not remove ground prong• Do not use an adapter•

Do not use an extension cord• Failure to follow these instructions can result

in death, fire, or electrical shock•

Check Operation

[_ Read the Dishwasher User instructions that came with your

dishwasher.

[_1 Check that all parts have been installed and no steps were

skipped. Check that you have all tools used.

C3Start dishwasher and allow it to complete the shortest wash

cycle. After the first 2 minutes unlatch door, wait 5 seconds,

then open door. Check to see that there is water in the

bottom of the dishwasher tub. Check that dishwasher is

working properly.

if dishwasher is not working properly, disconnect power or unplug dishwasher and see "if Dishwasher Does Not Operate" section.

• Has the circuit breaker tripped or the house fuse blown?

• is the door closed tightly and latched?

• Has the cycle been set correctly to start the dishwasher?

• is the water turned on?

Plug into a grounded 3 prong outlet. Check that power supply

cord does not touch dishwasher motor or lower part of dishwasher tub.

Reconnect Power

if none of these work, call 1-800-253-1301, or in Canada, call 1-800-807-6777.

For Roper models, call 1-800-447-6737, or inCanada call 1-800-807-6777.

Additional Tips

Expect longer wash times. Your new dishwasher will average 2 to 3 hours per load, but use nearly 40% less energy than older models. Designed with a low wattage, low energy consumption motor, your dishwasher washes longer to ensure exceptional cleaning. Certain models are equipped with an optical water sensor so the first cycle will run longer to calibrate to optical sensor. Selecting certain options could increase cycle time past

3.5 hours.

Rinse Aid is necessary for good drying results:

This dishwasher is designed to be used with rinse aid for good

drying performance and controlling hard water deposit buildup. Energy efficient dishwashers use less water and energy so they depend on the water sheeting action of rinse aid for good drying performance.

Start/Resume light may flash:

When pressing Start/Resume, you must make sure the door is

closed within 3 seconds. If you do not, the Start/Resume light will flash until you press it again. (You must also do this when adding a dish during the middle of a cycle.)

NOTE: If a braided supply hose is used, replace inlet hose after 5 years to reduce the risk of hose failure. Record hose installation or replacement dates on the hose for future reference.

Table des rnati@res

S_curit_ du lave-vaisselle....................................21

E×igences d'installtion.......................................22

Outillageet pi_ces ..........................................22

Exigences d'emplacement ...................................22

Dimensions - Produit et cavit6 d'encastrement ............... 23

Sp6cifications de 1'6vacuation ............................... 24

Sp6cifications de I'alimentation en eau ...................... 24

Sp6cifications 61ectriques ................................... 24

Instructions dqnstallation ................................... 25

Pr6paration de la cavit6 d'encastrement-

Raccordement aux circuits existants ...................... 25

Pr6paration de la cavit6 d'encastrement-

Nouveaux moyens de raccordement ...................... 25

Raccordement a la canalisation d'eau -

Pr6paration et installation ................................ 26

Installation du tuyau d'evacuation ........................... 27

S@curit6 du lave-vaisselle

Instructions d'installation (suite)

Pr6paration du lave-vaisselle ................................ 29

Raccordement 61ectrique - Cordon d'alimentation ............ 30

Dimensions de la cavit6 d'encastrement ..................... 31

Choix de I'option de fixation ................................. 32

Installation du lave-vaisselle dans la cavit6

d'encastrement ........................................... 33

Raccordement a la canalisation d'eau ....................... 35

Raccordement a 1'6gout ..................................... 35

Raccordement 61ectrique - C_blage direct ................... 36

Immobilisation du lave-vaisselle dans la cavit6

d'encastrement ........................................... 37

Achever I'installation ........................................ 38

Contr61e du fonctionnement ................................ 40

Si le lave-vaisselle ne fonctionne pas ......................... 40

Conseils additionnels ....................................... 40

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit& Ce symbole d'alerte de securite vous signale les dangers potentiels de dec6s et de blessures graves a vous

eta d'autres. Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient "

Risque possible de decks ou de blessure grave si vous ne

suivez pas immediatement les instructions•

Risque possible de decks ou de blessure grave si vous ne suivez pas les instructions•

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Processus 6 appliquer "

• Ouvrir prudemment la porte du lave-vaisselle alors qu'une autre personne saisit I'arri_re de I'appareil. Retirer les mat_riaux

d'emballage, le tuyau d'_vacuation et le panier inf_rieur. Fermer la porte du lave-vaisselle, jusqu'a la position de verrouillage.

• Respecter/Appliquer les dispositions de tousles codes et r_glements en vigueur.

Risque de basculement

Ne pas utiliser ie lave=vaisselle jusqu'a ce qu'il soit

compl_tement installS•

Ne pas appuyer sur la porte ouverte. Le non=respect de ces instructions peut causer des

blessures graves ou des coupures.

• Installer ce lave-vaisselle conform_ment aux prescriptions present_es dans les presentes instructions.

• L'installation devrait _tre ex_cut_e par un technicien qualifi& L'installation du lave-vaisselle dolt satisfaire aux exigences de tout

code national ou local r_gissant les installations _lectriques et de plomberie, et de tousles r_glements en vigueur.

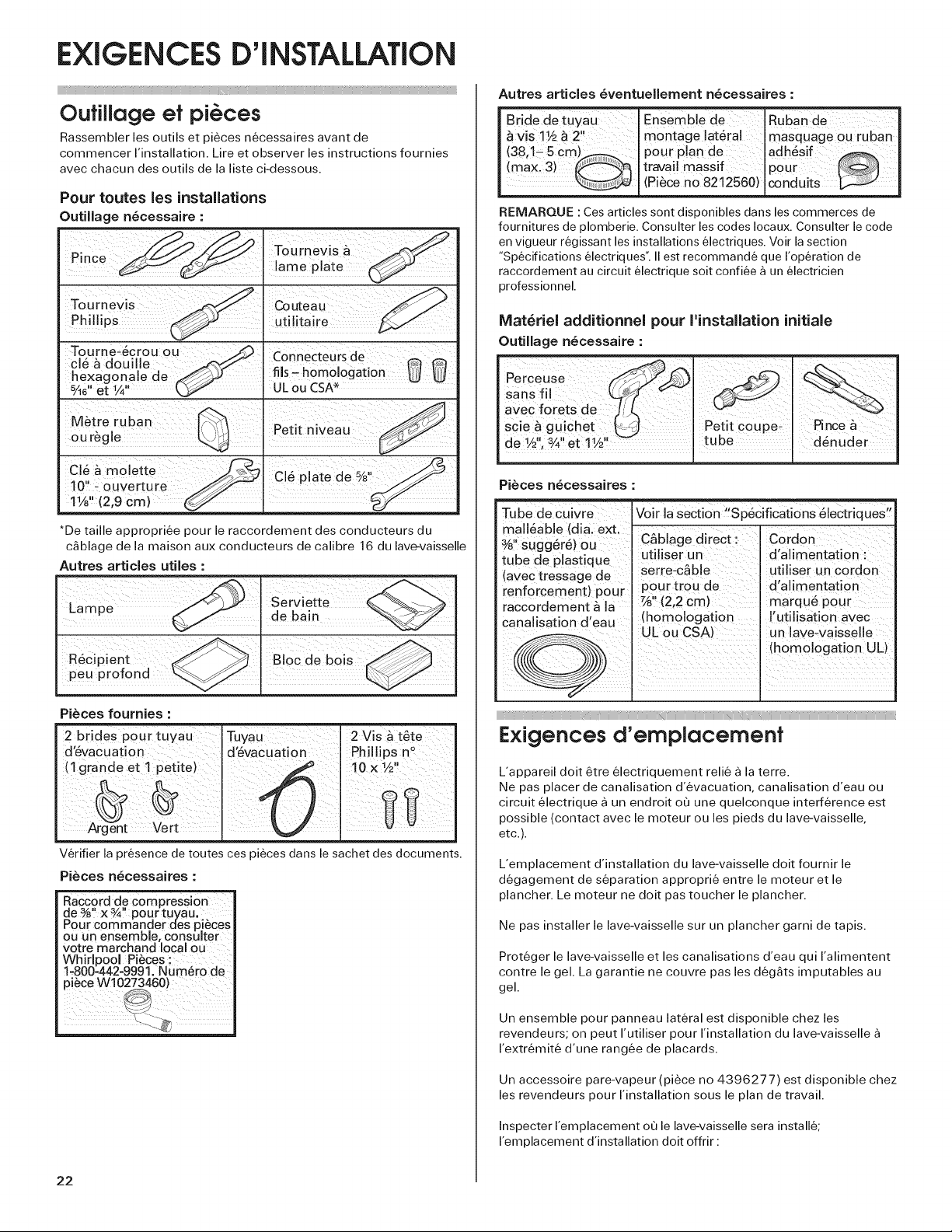

EXIGENCES D'INSTALLATION

Oufillage et pi ces

Rassembler les outils et pi_ces n6cessaires avant de commencer I'installation. Lire et observer les instructions fournies

avec chacun des outils de la liste ci-dessous.

Pour toutes les installations

Outillage n6cessaire :

..: Tournevis _ _'/_/

___f_. ame p ale

Tourne-_crou ou _ ronnecteurs de cl6 a douille ..tt_///- I "- , , N N

hexaqonale de _z_/ his- nomologation U U

_/%" et 1/4" _ UL ou CSA*

Autres articles 6ventuellement n6cessaires :

Bride de tuyau I Ensemble de RUban de _ Vis 1½ _2 montage !at6ral masquage ou ruban

(38,1_ 5cm)_ I pour p!an de adh6Sif I (max. 3) Itravail massif IP°ur I

L(.Piece n° 8212560)_ _nduits J

REMARQUE : Ces articles sont disponibles dans les commerces de

fournitures de plomberie. Consulter les codes Iocaux. Consulter le code en vigueur r6gissant les installations 61ectriques. Voir lasection

"Specifications 61ectriques" II est recommand6 que roperation de raccordement au circuit 61ectrique soit confi6e a un 61ectricien

professionnel.

Mat6riel additionnel pour I'installation initiale

Outillage n6cessaire :

C_ & molette CI6 plate de %"

1% (2.9 cm) .

*De taille appropn6e pour le raccordement des conducteurs du

cSblage de la _naison aux conducteurs de calibre 16 du lave-vaisselle

Autres articles utiles :

- _ Serviette

Lampe _ I deba'n _

Pi6ces fournies :

2,brides pour tuyau Tuyau 2 Vis _ t_te I d 6vacuation d'_vacuation Phillips n °

rande et 1 petite) I

V6rifier la pr6sence de toutes ces pieces dans le sachet des documents.

Pi_ees n6eessaires :

Raccord de compression

3 _ 3

de _' x _A' pourtuyau. Pour commander des pi_ces ou un ensemble, consulter votre marchand local ou

Whirlpool Pi_ces :

1-800-442-9991. Num6ro de

Pi_ces n6cessaires

Tube de cuivre Voir la SectiOn "Sp6cifications 61ectriques"

ma 6ab e (d a ext. i

%" Suae6r6) ou C&blage direct: Cordon tubed e lasti ue utiliserun d'alimentation,

(aveC t"zs"a'_e de serre-cable utdlser un cordon 'renforcemenYt) pOUr pouitrou ,

racc0rdement _ la %! (2,2 cm) marque pou[

canalisation d'ea" (homologation J'utilisation avec

P q _ .. •

u UL ou CSA) I un ave_va sse e

!h° i

Exigences d'emplecemenf

L'appareil dolt _tre 61ectriquement reli_ a la terre. Ne pas placer de canalisation d'evacuation, canalisation d'eau ou

circuit 61ectrique a un endroit oO une quelconque interf6rence est

possible (contact avec le moteur ou les pieds du lave-vaisselle,

etc.).

L'emplacement d'installation du lave-vaisselle dolt fournir le

d_gagement de s_paration appropri_ entre le moteur et le

plancher. Le moteur ne dolt pas toucher le plancher.

Ne pas installer le lave-vaisselle sur un plancher garni de tapis.

Prot6ger le lave-vaisselle et les canalisations d'eau qui ralimentent

contre le gel. La garantie ne couvre pas les d_gSts imputables au gel.

Un ensemble pour panneau lateral est disponible chez les revendeurs; on peut rutiliser pour rinstallation du lave-vaisselle I'extr6mit6 d'une rang6e de placards.

Un accessoire pare-vapeur (piece no 4396277) est disponible chez les revendeurs pour rinstallation sous le plan de travail.

Inspecter remplacement o_ le lave-vaisselle sera install6; remplacement d'installation dolt offrir :

• facilit6 d'acces a canalisation d'eau, cSblage 61ectrique et canalisation d'egout.

• facilit6 d'acces pour chargement et d6chargement de lavaisselle; si I'appareil est install6 dans un angle, on doit pr6voir un espace libre d'au moins 2" (5,1 cm) entre le c6t6 de la porte du lave-vaisselle et le mur ou le placard adjacent.

• bon 6querrage de la cavit6, pour fonctionnement correct et aspect esth6tique.

• fa,cades de placard perpendiculaires au sol.

• plancher horizontal eta un niveau uniforme; (en cas de diff6rence de niveau entre la surface du plancher devant la cavit6 d'installation et le plancher de la cavit6 d'installation, il peut _tre n6cessaire d'employer des cales pour rehausser le lave-vaisselle.)

Conseil utile : Si la surface du plancher dans la cavit6 d'installation de I'appareil n'est pas uniforme (exemple :rev_tement de sol sans

prolongation complete dans I'espace de la cavit6 d'installation), veiller

Dimensions - Produit et cavite d'encastrement

mesurer les dimensions avec pr6cision pour garantir un bon aplomb

du lave-vaisselle.

REMARQUE : Si des cales sont utilis6es, veiller a solidement ancrer les cales sur le plancher pour qu'elle ne puisse se d6placer durant

I'utilisation du lave-vaisselle.

Si le lave-vaisselle ne sera pas utilis6 pendant une p6riode prolongee, ou s'il est install6 en un endroit o2 il pourrait _tre expos6 au gel, faire

ex6cuter le processus de pr6paration appropri6e avant I'hiver par un technicien agr66.

Veiller ace que les moyens de raccordement a canalisation d'eau, cSblage 61ectrique et canalisation d'egout soient situ6s dans la zone

marqu6e en gris sur I'illustration de la section "Dimensions - Produit

et cavit6 d'installation".

*L'isolant peut

_tre somprime. (pas utilis_ sur

tousles modules)

REMARQUE : Placer les points d'arriv6e du circuit

61ectrique et des canalisations dans la zone marquee en gris sur les parois de la cavit6 d'encastremen [.

*Mesur6 depuis le point le plus bas de face

inf@ieure du plan de travail. Possibilit6 de r6duction

337A''(86 cm)apres d@ose des roues.

**Minimum - _ I'endroit le plus 6troit de la cavit& /

V6rifier sur chaque surface

I'absence de protuberance

susceptible d'emp_cher J'introduction

du lave-vaisselle dans la cavite.

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Sp6cifications@lecfriques

Unnouveautuyaud'6vacuationestfourniaveclelave-vaisselle;s'il n'estpassuffisammentlong,utiliseruntuyauneufpluslongde

Iongueurmaximale12'(3,7m)(pieceno3385556)conformeaux

crit_resdetestenvigueurdeAHAM/IAPMO,r6sistantalachaleur etauxd6tergents,quipeut_treconnect6surleraccordde1"

(2,5cm)dulave-vaisselle.

Nepasoublierdeconnecterletuyaud'evacuationauraccordT

d'6vacuationou_entr6edubroyeurad6chetsau-dessusdu

pi_ge/siphonducircuitdeplomberiedelamaison,eta20"

(50,8cm)ouplusau-dessusdusol.IIestrecommand6deformer

uneboucleavecletuyaud'6vacuation(quiserasolidement

attach6esurlafaceinf6rieureduplandetravail),oud'incorporer aucircuituncomposantbrise-vide.

Siletuyaud'evacuationestconnect6aucircuitd'evacuationdela

maisonaunehauteurinf6rieurea20"(50,8cm)au-dessusdu plancher,ilestindispensabled'utiliserunbrise-vide.

Pourlecircuitd'6vacuation,utiliserdesraccordsdedia.

int.1/2"ouplus.

Siunbrise-videestn6cessaire,ildoit_treinstall6 conform6mentauxinstructionsd'installationfourniesavecle

produit;untuyaudecaoutchouc(pasfourni)seran6cessairepour leraccordementauraccordTducircuitd'6vacuationou_I'entr6e

dubroyeurad6chets.

Pour le raccordement des conducteurs _lectriques et la taille des conducteurs, veiller a respecter les prescriptions de I'edition la plus

r_cente du Code national de I'_lectricit_ ANSI/NFPA 70 - et de

tout code ou r_glement local en vigueur.

On peut obtenir un exemplaire des normes mentionn_es ci-dessus

I'adresse suivante :

National Fire Protection Association One Batterymarch Park

Quincy, MA 02269 Caract_ristiques du circuit d'alimentation :

• 120 volts, 60 Hz, CA seulement, avec fusible 15 A ou 20 A.

• conducteur de cuivre seulement.

aous recommandons :

• fusible temporis_ ou disjoncteur.

• alimentation par un circuit ind_pendant.

Raccordement du

lave-vaisseHe par cordon

d'alimentation :

• Utiliser un cordon d'alimentation marqu_ pour I'utilisation avec un lave-vaisselle (homologation UL)(piece no

4317824).

• Brancher la fiche du cordon d'alimentation sur une prise de courant

reli_e a la terre a 3 alv_oles, install_e dans le placard adjacent a la cavit_

d'encastrement du lave-vaisselle; la prise de courant doit _tre conforme aux

prescriptions des codes et r_glements en vigueur.

Raccordement direct du lave-vaisseHe :

• Utiliser un cSble flexible conducteurs de cuivre et conducteur de liaison a la

terre, avec blindage ou gaine non m_tallique, conforme aux prescriptions des codes et

r_glements en vigueur r_gissant les installations _lectriques.

• Utiliser un serre-cSble (homologation UL ou CSA).

Sp6cificetions de I'elimentetion en eeu

Une source d'eau chaude est n6cessaire, avec pression de

distribution de 20 a 120 Ib/po2 (138-862 kPa); un plombier

professionnel devrait v6rifier que la pression est suffisante.

Temp6rature de 120°F (49°C) a I'entr6e du lave-vaisselle.

Raccordement entre I'appareil et la canalisation d'eau par

tube de cuivre dia. int. 3/8"avec raccord a compression, ou tube de plastique (avec tressage de renforcement) (piece no 4396897RP). REMARQUE : On d6conseille I'emploi de tube de plastique ordinaire

(dia. min. 1/2").

Un raccord 90 ° avec filetage mSle 3/8"NET. a une extr6mit&

Ne pas effectuer une op6ration de soudure a moins de

6" (15,2 cm) de 1'61ectrovanne d'admission d'eau.

iNSTRUCTiONSD'INSTALLATION

Risque de choc _lectrique

Interrompre I'alimentation _lectrique avant d'installer

le lave-vaJsselle (au niveau du tableau de distribution -

fusible ou disjoncteur}.

Le non=respect de cette instruction peut causer un d_c_s ou un choc _lectrique.

Avant d'entreprendie !iinsta!lation du !ave_aB_e!!e inten'ompre !'alimentation du CirCUit au niveau du

bo_tiet de distribution (fusible ou di

Si la canalisation d'eau et le c&ble disponibles satisfont les criteres indiqu6s sur I'illustration (Iongueur et position), passer a la section "Installation du tuyau d'6vacuation'; si ces 616ments ne sont pas

assez longs, voir les instructions a la section "Pr6paration de la cavit6 d'encastrement- Nouveaux moyens de raccordement'.

Preparation de la cavit_ d'encastrement - Nouveaux moyens de raccordement

Preparer et installer le c&blage _lectrique

Moye:n s de:_acco rde m:_nt :aux"1

divers circuits deja existants?

Oui_Voir les instruCtions & la secti0n "Pr6paration dela

cavit6 d encastrement : Raccordement aux circuits existants .

Non_vok les instruCtions _ !a secti0n ,pr6paiation de la

cavk_ d encastrement _ Nouveaux moyens de raccordement

rnoyen de

Quel type de raccordement electrique sera utilise? [

Option A = Cordon d alimentation :

REMARQUE : On dolt disposer d'une prise de courant 3 alv6oles, reli6e a la terre, a I'int6rieur du placard adjacent au

lave-vaisselle.

Cordon d'alimentation-

Per(_age du trou

Autre ent possible

Percer un trou de 1V2" (3,8 cm) dans le panneau lat6ral ou I'arri_re du placard.

Voir Dimensions - Produit et cavit6 d'encastrement.

Preparation du trou |

Placard en bois : Poncer pour produire une surface lisse dans le trou.

Placard m6tallique : Installer sur le trou le passe-ill (Piece no

302797) fourni avec le cordon d'alimentation.

Option B - C&blage direct :

Installer un cSble depuis le tableau de distribution jusqu'a la cavit6 d'encastrement du lave-vaisselle, a travers le trou perce dans la paroi (la Iongueur du cSble doit _tre suffisante pour que

les conducteurs atteignent I'emplacement indiqu6 sur

I'illustration). Fixer le cSble sur le sol avec du ruban adh6sif

I'emplacement indiqu6, pour qu'il ne puisse bouger Iors de

I'insertion du lave-vaisselle dans la cavit&

Conseil : II sera plus facile d'effectuer des raccordements sur le lave-vaisselle si le c_ble d'alimentation de I'appareil passe par le placard du c6t6 droit.

Percer un trou de 3/4"(1,9 cm) dans le panneau lat@al du placard de droite ou a I'arri@e.

Voir Dimensions - Produit et cavit6 d'encastrement.

Raccordemenf la canalisation d'eau - Preparation ef installafion

Conseil : II sera plus facile d'effectuer le raccordement sur le

lave-vaisselle si la canalisation d'eau passe par le placard du c6t_ gauche.

Percer un trou de 1/2"(1,3 cm) dans le panneau lateral ou I'arriere du placard.

Placard en bois : Poncer pour produire une surface lisse dans le

trou.

Placard m6tallique : Installer le passedil (Piece no 302797 - pas

fourni) sur le trou.

Mesurer la Iongueur totale n_cessaire de tube de cuivre ou de

tube de plastique (avec tressage de renforcement). Effectuer le

raccordement sur la canalisation d'eau chaude avec un raccord ou autre dispositif conforme aux prescriptions des codes et

r_glements en vigueur. La canalisation d'arriv_e d'eau devrait comporter un robinet d'arr_t manuel.

Fairepasserprudemmentletubederaccordementatraversle troupercedansleplacard.(Letubedecuivrepeuts'6craser/se d6formerfacilementIorsd'uneflexion;proc6derprudemment.) IIfautquelaIongueurdelasectionquid6passedansI'espace d'encastrementsoitsuffisantepourleraccordementaI'entree

dulave-vaissellesurlec6t6gauche/aI'avantdulave-vaisselle.

Raccorder le raccord coude de 90°

la canalisation d'alimentation en eau

Raccorder le raccord de compression de 3A" _ la canalisation d'alimentation en eau avant d'installer

I'appareil dans I'ouverture decoupee dans le placard. Le fixer de fa(_on _ ce que le raccord de F4"soit oriente vers

le haut.

Canalisation en cuivre uniquement : inserer la canalisation dans le raccord coude de 90 ° aussi loin que

[)ossible (la canalisation en cuivre se pile et s'ecrase

acilement). Faire glisser I'ecrou et la virole vers I'avant

et engager I'ecrou sur le filetage du raccord coude. Raccord flexible & tresse d'acier : Fixer I'ecrou sur le

coude & I'aide d'une cle plate ou d'une cle & molette de %".

REMARQUE : Ne pas utiliser de ruban adhesif Teflon _ avec les raccords de compression.

Ouvrirlentementlerobinetd'arr_t.LaisserI'eaus'6coulerdans unbacderecup6rationpourI'eliminationdetoutesles particulessolidesquipourraientobstruerI'electrovanne

d'admissiond'eau.Refermerlerobinetd'arr_t.

51Enfiler I'ecrou et la

vroesu

Installation du tuyeu d'6vacuation

IMPORTANT : Utiliser toujours un tuyau d'6vacuation neuf. Consulter le code de plomberie local pour d6terminer si un

brise-vide est n6cessaire.

Si n6cessaire, percer un trou de diametre 11/2''(3,8 cm) dans la paroi du placard le plus proche de 1'6vier.

Canalisation en cuivre uniquement " Enfiler I'ecrou puis

la virole sur la canalisation de cuivre, sur environ 1"

(2,5 cm).

REMARQUE : Pour reduire les vibrations durant le fonctionnement, acheminer la canalisation

d'alimentation en eau de telle maniere qu'elle ne touche pas la base, le ch&ssis ou le moteur de I'appareil.

Installer le tuyau d'6vacuation comme on le volt sur I'illustration,

travers le trou perce dans la paroi du placard, jusqu'au point

I'avant/au centre de la cavit6 d'encastrement o2 le raccordement sera effectu6 sur I'appareil. Fixer le tuyau d'evacuation sur le sol

avec du ruban adh6sif a I'emplacement indiqu6, pour qu'il ne puisse bouger Iors de I'insertion du lave-vaisselle dans la cavit&

I-" Teflon est une marque d4_pos6e de E.I. Du Pont de Nemours S_Company.

Connecterletuyaud'6vacuationsurlerac_cordTdu,circuitde

pl0mberieouSurlebroyeur&d#chets-employerIunedes optionsSuivantes

, Option A- broyeur _ d6chets # pas de brise-v de

Option B: pas de broyeur & d6chets _ pas de brise/vide

, option C -broyeur & d6chets _ avec brise-vide

, Option D -pas de broyeur & d6chets # avec brise-vide

IMPORTANT : II est n6cessaire d'effectuer le raccordement du tuyau d'evacuation sur le broyeur a d6chets ou le raccord T du

circuit de plomberie en amont du pi_ge/siphon, et a 20" (50,8 cm) ou plus au-dessus du plancher de la cavit6

d'encastrement.

Conseil : Pour minimiser le risque de vibration du tuyau, ne pas laisser le tuyau en contact avec le sol.

Option A - Broyeur _ d_chets - pas de brise=vide

I1 I Extr_m!t_

1.Connecter I'extr6mit6 noire du tuyau d'6vacuation sur le raccord T du circuit de

plomberie; couper si n6cessaire (ne pas couper dans lasection ondul6e).

Connecter I'extr6mit6 noire du tuyau d'6vacuation sur rentr6e du broyeur a d6chets

- utiliser la grosse bride de tuyau fournie

(argent). Utiliser une pince pour ouvrir completement la bride et renfiler sur le tuyau

jusqu'a sa position finale. Si le tuyau

d'6vacuation a 6t6 coup& utiliser une bride vis de 1W' _ 2" (3,8 a 5 cm)(pas fournie).

Option C = Broyeur _ d_chets - avec brise=vide

Siphon

1.Arracher I'opercule arrachable du broyeur a d6chets - utiliser un marteau

et un tournevis.

2. Retirer I'opercule arrachable - utiliser une pince _ bec effil&

3. Connecter le tuyau d'evacuation sur I'entr6e du broyeur a d6chets - utiliser

la grosse bride de tuyau fournie

(argent). Utiliser une pince pour ouvrir

compl_tement la bride et I'enfiler sous le tuyau jusqu'_ sa position finale.

Option B = Pas de broyeur _ d_chets - pas de brise=vide

1.Arracher I'opercule arrachable du broyeur dechets - utiliser un marteau et un

tournevis.

2. Retirer I'opercule arrachable - utiliser une pince _ bec effil&

3. Connecter I'extr6mit6 noire du tuyau d'evacuation sur le brise-vide; couper si n6cessaire (ne pas couper dans la section ondul6e).

4. Connecter le tuyau d'6vacuation au brise- vide - utiliser la grosse bride de tuyau fournie (argent). Utiliser une pince pour ouvrir completement la bride et I'enfiler sur le tuyau jusqu'a sa position finale. Si le tuyau d'6vacuation a 6t6 coup6, utiliser une bride vis de 11W'_ 2" (3,8 _ 5 cm)(pas fournie).

5. Installer un tuyau de caoutchouc (pas fourni) entre le brise-vide et I'entr6e du broyeur a d6chets - utiliser des brides avis (pas fournies).

Option D = Pas de broyeur _ d_chets - avec brise=vide

Pas de broyeur a dechets -

avec brise-vide

_iphon

d'evacuatio n

1.ConnecterI'extr6mit6noiredutuyau d'evacuationsurlebrise-vide;coupersi

n6cessaire(nepascouperdanslasection ondul6e).

2.Connecterletuyaud'6vacuationaubrise- vide- utiliserlagrossebridedetuyau

fournie(argent).Utiliserunepincepour ouvrircompletementlabrideetI'enfilersur

letuyaujusqu'asapositionfinale.Sile tuyaud'evacuationa6t6coup6,utiliserune

brideavisde11_''_2"(3,8_5cm)(pas fournie).

3.Installeruntuyaudecaoutchouc(pas fourni)entrelebrise-videetleraccordT

d'evacuation- utiliserdesbridesavis(pas fournies).

Preparation du leve-veisselle

Risque de basculernent

Ne pas utiliser le lave=vaisselle jusqu'a ce qu'il soit cornpl_ternent install6.

Ne pas appuyer sur la porte ouverte. Le non=respect de ces instructions peut causer des

blessures graves ou des coupures.

2J Placer le lave-vaisselle sur le

sol en appui sur la face arriere

Conseil : Pour prot6ger le sol, laisser une feuille de carton sous le lave- vaisselle jusqu'a son installation dans la cavit6 d'encastrement. Ne pas utiliser le panneau de porte comme surface de travail sans d'abord I'avoir recouvert d'une serviette pour 6viter de I'endommager.

Faire intervenir deux personnes ou plus - saisir les c6t6s du cadre de la porte du lavewaisselle pour placer le lave-vaisselle en appui sur la face

arriere.

Risque du poids excessif

Utiliser deux personnes ou plus pour d_placer et

installer le lave=vaisselle. Le non=respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

Fn utilisant les fentes pr6coup6es dans I'isolation, attachez I'exc6dent d'isolation sur les crochets moul6s sur la cuve. Soyez sar d'attacher

I'isolation vers le bas des deux c6t6s de la cuve.

Utiliser un tourne-6crou hexagonal de 1¼,,ou un tournevis Phillips;

6ter les deux vis fixant le panneau de rouverture d'acces et le

panneau de plinthe sur le lave-vaisselle. Ne pas enlever la fiche

technique coll6e sur le panneau de rouverture d'acc_s.

Utiliseruntourne-6crouhexagonalde1/4"ouuntournevis Phillips;d6monterlecouvercleduboftierdeconnexion;

conserverlavisetlecouverclepourr6utilisation.

Raccordemenf lecfrique -

Cordon d'alimenfafion

Option A - Cordon d'aiimentation :

installer le cordon d'alimentation de telle mani_re qu'il ne soit pas en contact avec le moteur du lave-vaisselle, jusqu'a la partie

inf_rieure de la cuve du lave-vaisselle. Introduire le cordon dans le boftier de connexion atravers le serre-cSble.

Pour le raccordement des conducteurs (conducteurs du cordon d'alimentation et conducteurs de calibre 16 du lave-vaisselle) utiliser des connecteurs de fil (homologation UL ou CSA).

installerunserre-c_ble(homologationULouCSA).Veilleraceque lest_tesdevissoientorient6esverslagaucheapresleserragede

1'6crouduserre-cSble.Leconnecteurdeconduitpourrait_trefourni

aveclecordond'alimentation.

eiectriq ue sera utiiise?

Cordon d alimentati0n : i

.... Voir les instructions pour I Option A !

C_b!age direct: i

Voir!esinstructi0n s pour !Opti0 nB)

Risque de choc _lectrique

Relier le lave=vaisselle a la terre d'une m_thode _lectrique.

Brancher le fil reli_ a la terre au connecteur vert reli_ la terre dans la boite de la borne.

Ne pas utiliser un c_ble de rallonge. Le non=respect de ces instructions peut causer un

d_c_s, un incendie ou un choc _lectrique.

Connecteur de liaison

Oter la vis verte; enfiler la vis dans la cosse du conducteur vert de liaison _ la terre. R_installer et serrer la vis

verte.

REMARQUE:Nepaspr6-torsaderlesconducteurstoronn6s. Installerchaqueconnecteurdefilssurlesconducteurs (mouvementdevissage).Tirerdoucementsurlesconducteurs pourv6rifierqu'ilssontsolidementconnect6s.

Utiliserdesconnecteursdefils(homologationULouCSA)pour raccorderlesconducteurs-noiranoiretblancablanc.

c0nduCteurde_ Visdeconnexion

liaison&laterre duconducteurde

liaison_laterre

Sin6cessaire,consulterlesiteInternetwww.whirlpool.com- ongletFAQ.Onytrouveunepresentationvid6odecette6tape.

.......Cor oo 'o,,meotot,oo-

Immobilisation par le | connecteur de conduit L

Placer les fils a I'int6rieur du bottler. Ins6rer les pattes du c6t6 gauche du couvercle. V6rifier que les conducteurs sont bien engages a I'int6rieur du boftier. Fermer le couvercle-veiller a ne

pas coincer des conducteurs. Utiliser un tourne-6crou de 1¼,pour

r6installer la vis de fixation du couvercle.

REMARQUE : Ne pas brancher le cordon d'alimentation sur une

prise de courant avant d'en avoir regu I'instruction.

Dimensions de lacavit@

d'encastrement

Mesurer la hauteur de la cavit6 d'encastrement entre les placards, entre le sol et la face inf6rieure du plan de travail, a I'emplacement d'installation pr6vu (mesurer a partir du point le plus bas de la face inf6rieure du plan de travail et le point le plus haut du plancher). Pour la position des roues et le nombre de rotations de vissage n6cessaire, voir "Tableau de reglage - Hauteur du lave-vaisselld"

Serrer les vis du connecteur de conduit pour immobiliser le cSble.

Hauteur du lave-vaissell

la cavit6 des roues nombre de rotations

337/8" (86 cm) EnleVSeS I viSsa e corn iet

I POsiti °n pieds avant

g p

vers le haut

2 !

REMARQUE : Si la hauteur minimale de la cavit6 d'encastrement est inf6rieure a 34" (86,4 cm), il est possible d'enlever les roues

pour disposer de plus d'espace; ceci permettra I'installation du lave-vaisselle dans une ouverture de 337/8" (86 cm), mais ilsera alors difficile de d6placer le lave-vaisselle (les dimensions sont

approximatives). Les roues et pieds ont 6t6 pr6r6gl6s _ I'usine pour une hauteur de 341/2'' (87,6 cm).) 31

IMPORTANT : Ne pas erafler le panneau avant durant ce processus.

Oter la poignee de porte et le sachet de pieces contenant les vis de blocage et la cle Allen du carton. Commencer enfoncer les vis de blocage dans la poignee. Placer la poignee sur les montants de fixation avec les vis de blocage orientees vers le bas. Pousser la poignee de porte fermement en appui contre la porte. Inserer le c6te court de la cle Allen dans les vis de blocage. Serrer les vis d'un quart de tour au-del& de la butee.

Choix de I'option de fixation

Ajuster(vissage)lesdeuxpiedsdereglagedeI'aplombalam6me hauteur.Placerlesrouesalapositionn6cessaireselonles

indicationsdu"Tableauder6glage-Hauteurdulave-vaisselld'. (Pourmodifierlapositiondesroues,utiliseruntournevisalame

platepourenleverlaroue;reinstallerlarouealanouvelleposition choisie(emboltement).)

Lorsquelasurfacedusoldelacuisineestpluselev6equele plancherdelacavit6d'encastrement(parex.enpresenced'un

carrelagequineseprolongepasdanslacavit6d'encastrement), ajouterdescalesselonlebesoinauxemplacementsindiques

surI'illustrationpour6tablir la distance de 34" (86,4 cm) entre la

surface des cales et le plan de travail. REMARQUE : II sera n6cessaire de fixer solidement les cales sur

le plancher pour qu'elles ne puissent se d6placer apr6s I'installation du lave-vaisselle.

Risque du poids excessif

Utiliser deux personnes ou plus pour d_placer et instaJJer Jelave=vaisselJe.

Le non=respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

_, I'aide d'au moins deux personnes, mettre le lave- vaisselle en position verticale.

IMPORTANT : Le lave-vaisselle doit 6tre fixe au placard. On

trouvera deux supports dans le sachet de pieces. Fixer les

supports au sommet du lave-vaisselle si le plan de travail

est en bois, en rev&tement stratifie ou autre materiau

similaire. Si le plan de travail est en marbre, en granite ou

autre materiau solide, effectuer I'installation en suivant I'option n° 2.

Option 1 - Fixation au plan de travail

1. Sortir les brides de I'emballage et les placer dans les fentes ouvertes sur le c6te droit et le c6te gauche du

haut du collet du lave-vaisselle (voir illustration).

Installer la bride de montage'

Installation de la poign@e de porte (sur certains mod; les)

Installation de la poign6e de porte

Montant ................

de fixation ................

Vis de blocage (situee au fond i Cle Allen

de la poignee) ........................ ..............

: _ Poignee

2. Inserer la bride dans I'encoche du collet. _, I'aide d'une

pince, replier la languette vers le bas pour fixer la bride. Repeter cette etape pour I'autre c6te.

_':_'_ =\'-7C" - -

__-_-_i -, ............

REMARQUE : Ne pas fixer le lave-vaisselle. Ceci sera fait ulterieurement.

Option 2 - Lave-vaisselle avec fixation laterale pour cuve en acier inoxydable

(pour plans de travail en marbre, granit ou autre surface dure)

1. Retirer les brides du sachet de pieces.

2. Briser I'extremite de la bride le long des pointilles.

3. Avec I'aide d'une autre personne pour maintenir le lave-vaisselle et I'emp6cher de basculer, ouvrir la porte

du lave-vaisselle et placer une serviette sur la pompe et

le bras d'aspersion du lave-vaisselle. Ceci emp6chera les vis de tomber dans la pompe Iors de la fixation du lave-vaisselle au placard.

4. Pousser sur les boutons en plastique pour les extraire

du c6te de la cuve. REMARQUE : Conserver les boutons _ part pour

recouvrir les trous une fois le lave-vaisselle install&

iMPORTANT :V6rifier le positionnement correct des el6ments de raccordement (tuyau d'6vacuation,

conduit d'eau, c_ble 61ectrique). Saisir les deux c6t6s du lave- vaisselle par les bords du panneau de porte. Incliner le lave-

vaisselle vers I'arri_re (en appui sur les roues) et rapprocher le lave-vaisselle de I'ouverture.

REMARQUE : Ne pas pousser sur I'avant du panneau ou sur la console - ces composants pourraient se d6former.

Conseil : Immobiliser temporairement les tuyaux et c_bles sur le sol pour qu'ils ne puissent se d6placer Iorsque le lave-vaisselle

est installe dans I'ouverture de la cavit6.

5. Enfoncer la bride dans la fente sur le c6te du lave-

vaisselle et replier la languette vers le c6te du lave- vaisselle afin de maintemr la bride en place.

REIVlARQUE : Ne pas fixer le lave-vaisselle. Ceci sera fait ulterieurement.

Option 3 - Lave-vaisselle avec fixation laterale pour cuve en plastique

(pour plans de travail en marbre, granit ou autre surface (Jure)

Commander la piece de la trousse de bride de montage n° 8212560.

Installation du leve-veisselle dens

le cevit d'encestrement

V6rifier que le conduit d'arriv6e d'eau est plac6 sur

le c6t6 gauche de la cavit6 et que le tuyau d'6vacuation est plac6 pros du centre de la cavit&

Faire intervenir deux personnes ou plus pour redresser le lave-

vaisselle.

REMARQUE : Ne pas installer le panneau de plinthe avant d'en

avoir regu I'instruction.

Tandis qu'une autre personne maintient le lave-vaisselle pour qu'il ne

puisse basculer, effectuer plusieurs manoeuvres d'ouverture et fermeture de la porte. Si la porte se ferme ou s'ouvre sous I'effet de son propre poids, il sera n6cessaire d'effectuer un r6glage de la

tension des ressorts. 33

Silaportesefermetroprapidement,r6duirelatensiondes ressorts:deplacerlepointd'ancragedeI'extr6mit6duressort

versI'avantdulave-vaisselle. REMARQUE:Utiliserlem_mepointd'ancrage(encoche)pour

chaqueressort(c6t6gaucheetc6t6droit).

Augmentation de la tension du ressorl

6-_La porte s'ouvre et retombe -

IMPORTANT : Si les roues ont 6t6 enlev6es, recouvrir le sol durant le deplacement du lave-vaisselle. Ins6rer (lentement) compl_tement le lave-vaisselle dans la cavit6 d'encastrement.

Veiller _ ne pas d6former/6craser ou coincer le conduit d'arriv6e

d'eau, le tuyau d'6vacuation ou le cSble d'alimentation entre le lave-vaisselle et un placard. Retirer la feuille de carton qui avait 6t6 plac6e sous le lave-vaisselle.

REMARQUE : II n'est pas n6cessaire qu'il y ait un espace libre autour du lave-vaisselle entre I'appareil et les surfaces de la cavit6 d'encastrement. Ne pas enlever I'enveloppe

d'isolation/insonorisation.

REMARQUE : Si I'appareil est aliment6 par un cordon d'alimentation, ne pas oublier d'enfiler le cordon dans le trou de

passage dans le panneau du placard avant d'ins6rer I'appareil dans la cavit&

Si la porte s'ouvre sous I'effet de son propre poids, augmenter la tension des ressorts : d6placer le point d'ancrage de chaque

ressort vers I'arri_re du lave-vaisselle.

REMARQUE : Utiliser le m_me point d'ancrage (encoche) pour

chaque ressort (c6t6 gauche et c6t6 droit).

Aligner le panneau avant du lave-vaisselle avec la surface frontale des portes de placard; un ajustement peut _tre

n6cessaire.

V6rifier que les pieds de r6glage de I'aplomb sont fermement en contact avec le sol. Fermer et verrouiller la porte; placer un niveau en contact avec le panneau de fa,cade. V6rifier que le lave-vaisselle est centr6 dans la cavit6 (avant/arriere). Si n6cessaire, modifier le r6glage des pieds pour etablir raplomb du lave-vaisselle - effectuer ceci de chaque c6t6 du lave-

vaisselle.

ConseiJ:PoussersurI'avantdulave-vaissellepoursoulever

16g_rementlelave-vaisselleetles6parerdusolpourler6glage

despiedsavant.Danscertainesconfigurationsd'installation,il

peut_treplusfaciled'utiliserunecl6adouillede3A6''ouunecl6

molettepourler6glagedespiedsavant.

Placer une serviette de papier sous le raccord coud_ de 90 °. Ouvrir I'alimentation en eau et inspecter pour identifier toute

fuite. Si une fuite se produit, r_p_ter I'_tape precedente. Au besoin, visiter le site Web pour une representation video de

cette _tape. Visiter w_v.whirlpool.com/watersupply sous I'onglet FAQ.

REMARQUE : Ne pas utiliser du ruban de Teflon <_tavec les raccords a compression.

Raccordement _ l'_gout

J Raccordement du tuyau d'_vacuation

Placerunniveaucontrelesommet/aI'avantde I'ouverturedelacuve.V6rifierI'aplombtransversaldulave- vaisselle.SiI'aplombdulave-vaissellen'estpascorrect,ajusterle deploiement(abaissement/soul_vement)despiedsavantpour 6tablirlebonaplombdulave-vaisselle.

Raccordement 8 la

cenalisation d'eeu

l_g Raccorder le raccord coude de

90 ° a la valve

Bride verte

Connecteur noir du Tuyau

tuyau d'_vacuation -- d'_vacuation

Butte du

tuyau d'_vacuation

Butte

Placer une serviette sous le tuyau d'_vacuation pour r_cup_rer toute quantit_ d'eau qui peut s'_couler du tuyau. Placer la bride

de tuyau verte (petite bride) sur I'extremit_ de petit diametre du tuyau d'evacuation. Enfoncer le tuyau d'evacuation dans le

connecteur noir jusqu'au point de butte.

S'assurer que la rondelle de caoutchouc est correctement

install_e dans le raccord. Enfiler le raccord de3A '' vers le haut

jusqu'a la valve et serrer a la main afin d'_viter de fausser le filetage. Serrer a la main jusqu'a ce que le raccord soit serr& _,

I'aide d'une pince, v_rifier I'_tanch_it_ du raccord. 1/48 1_ tour supplementaire peut s'av_rer n_cessaire pour crier I'_tanch_it_ du joint de caoutchouc.

REMARQUE : Ne pas trop serrer. Le raccord risque d'etre endommag&

Utiliser une pince pour ouvrir completement la bride verte; faire glisser la bride sur le connecteur pour la placer entre les buttes.

t_: Teflon est une marque d_pos_e de E.I. Du Pont de Nemours S_ Company.

Risque de choc _lectrique

Relier le lave-vaisselle a la terre d'une m_thode _lectrique.

Brancher le fil reli_ a la terre au connecteur vert reli_ la terre darts la boite de la borne.

Ne pas utiliser un c_ble de rallonge. Le non-respect de ces instructions peut causer un

Lorsqueleraccordementesttermin6,enleverlaserviette.

d_c_s, un incendie ou un choc _lectrique.

Sin6cessaire,consulterlesiteInternet v_ww.whirlpool.com/drain(ongletFAQ)quipr6senteune

descriptionvid6odecette6tape.

iiii_if_i_if_i_if_i_if_i_if_i_if_i_if_i_if_i_if_i_if_i_if_i_if_i_if_i_if_i_ii_i_ii_i_ii_i_i_i_i_iiiiii_i_iiii_iiii_i_i_iiiii_i_iiiii_iiiii_iiiii_iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_i_i_i_i_iiii_i_iiii_i_i_;iii}}iii_`i_;ii`_`i_;i_;_i;`i;i_;i_i;`ii_;_i;`i;i_;i_;_i;'i;i_;i_;_i;'i;';ii';'i;';ii'i;';i_;i_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`ii_;_i;`;i

2J CSbiage direct- Raccordement du

conducteur de liaison a ia terre

Raccordemenf @lecffique -

C6blage direct

REMARQUE : Si un cordon d'alimentation a _t_ connect_ pr_cedemment, passer a la section Immobilisation du lave-

vaisselle dans la cavit_ d'encastrement.

Option B =C_blage direct :

liaison 'a la terre

)

Vis de Connexion du conducteur de liaison a la terre

installer le cSble d'alimentation de telle mani_re qu'il ne soit pas en contact avec le moteur du lave-vaisselle, jusqu'a la partie

inf_rieure de la cuve du lave-vaisselle. Introduire le cSble dans le

boltier de connexion _ travers le connecteur de conduit.

Pour le raccordement des conducteurs (conducteurs du cordon d'alimentation et conducteurs de calibre 16 du lave-vaisselle)

utiliser des connecteurs de fil (homologation UL ou CSA).

_, I'extremit_ du conducteur de liaison a la terre, former un crochet en U; placer le crochet autour de la vis de connexion du

conducteur de liaison a la terre, et sous la rondelle. Bien serrer

la vis de connexion.

REMARQUE : Ne pas torsader a I'avance les ills a brins, installer un connecteur de ills (homologation UL/CSA) (mouvement de vissage). Tirer doucement sur les conducteurs pour v_rifier qu'ils sont solidement

connect_s.

Utiliser des connecteurs de fils (homologation UL ou CSA) (pas fournis) pour raccorder les conducteurs - noir _ noir et blanc

blanc.

C&ble d'alimentation : Conducteur dans le

bo_tier de connexion :

blanc _----------_ bl anc

noi r _--------_ noi r

conducteur de--_,.------a_ Vis de connexion

liaison _ la terre du conducteur de

Si n6cessaire, consulter le site Internet

w_Jv.whirlpool.com/electrical (onglet FAQ) qui

3resente une description vid60 de cette 6tape.

Immobilisafion du lave-vaisselle

darts la cavif d'encastrement

V6rifier I'aplomb vertical et I'aplomb transversal du lave- vaisselle install6 dans la cavit&

Serrer les vis du serre-cSble pour immobiliser le cSble.

Placer les fils a I'int6rieur du boTtier. Ins6rer les pattes du c6t6 gauche du couvercle. V6rifier que les conducteurs sont bien engag6s I'int6rieur du boftier. Fermer le couvercle -veiller a ne

pas coincer des conducteurs. Utiliser un tourne-6crou de 1/4" pour r6installer la vis de fixation du couvercle.

IMPORTANT : Si le plan de travail est fait d'un mat6riau comme le Corian _, le granit, etc., on dolt utiliser I'ensemble de montage lat6ral (piece no 8212560). Ex6cuter les instructions pour

installer les brides fournies avec I'ensemble.

Ouvrir la porte du lave-vaisselle; retirer le panier inf6rieur; placer une serviette par-dessus la pompe et la rampe d'aspersion

inf6rieure; ceci emp_chera une vis qui tomberait durant I'op6ration d'arrimage de s'introduire dans la zone de la pompe.

_Corian est une marque d6pos6e de E.I. Du Pont de Nemours 8- Company.

REMARQUE:Veilleranepaslaissertomberunevisaufonddela

cuvedulave-vaisselle.

Identifierlesbridesd'arrimageausommetdulave-vaisselle;fixer lesbridessurleplandetravailavecdeuxvisPhillipsno10x1/2"

(fournies).LIfautquelelave-vaissellesoitimmobilis6pourqu'ilne

puisseosciller/basculerIorsdeI'ouverturedelaporte.

V6rifierquelesommetdelaportenepeutentrerencontactavec

lesvis,lesbridesouleplandetravail;s'ilyaunequelconque

interf6rence,modifierlereglagedespieds.

Retirerlaserviettedeprotectionquiavait6t6plac6eaufonddu lave-vaisselle.R6installerlepanierinf6rieur.

Sin6cessaire,consulterlesiteInternet www.whirlpool.com/anchoring(ongletFAQ)quipr6senteune

descriptionvid6odecette6tape.

iiiii i _iiiiiiiiii_i_i/i/i/i/_

Achever I'installation

Ouvrirlaporte,etv6rifierquelelave-vaisselleestparfaitement

centr6danslacavit6d'encastrement(espacementidentique

gaucheetdroiteentrelelave-vaisselleetlesplacardslat6raux).

SiI'espacementn'estpasidentique,desserrerlesvisdesbrides

defixationetdeplacer16gerementlelave-vaisselle;resserrerles

visdefixationdesbrides.

Verifier que I'agrafe de liaison _ laterre est fixee sur le panneau inferieur. Placer le panneau inferieur derriere le panneau d'acc_s. Sur certains modeles, il y a sur le panneau

d'acc_s un materiau isolant qui devra 6tre insere derriere I'isolant du panneau inferieur.

Maintenirlesdeuxpanneauxensembleetlesplacercontre lespiedsdulave-vaisselle.Reinstallerlesvis_traversles

trousdupanneaud'acc_setlesfentesdupanneauinferieur

I'aided'untournevisPhillipsoutournevisde1A".

Risque de choc _lectrique

Brancher sur une prise a 3 alv_oles reli_e a la terre.

hie pas enlever la broche de liaison a la terre. hie pas utiliser un adaptateur.

hie pas utiliser un c_ble de rallonge. Le non=respect de ces instructions peut causer un

d_c_s, un incendie ou un choc _lectrique.

Verifierquelariveinferieuredupanneauinferieurestau contactduplancher.Lereajusteraubesoin.

Serrer les vis du panneau d'acc_s.

Brancher la fiche du cordon d'alimentation sur une prise de courant reli6e a la terre, a 3 alv6oles. V6rifier que le cordon d'alimentation n'entre pas en contact avec le moteur du lave- vaisselle ou la partie inf6rieure de la cuve.

Reconnecter la source de courant _lectrique

":-J de courant 6lectrique [

Retab!ir I'a!imentation du CirCuitau niveau du tableau de distributeu[ (fusible ou disjoncteur),

I iJ

Conseils addifionnels

[_ Lire attentivement le mode d'emploi du lave-vaisselle fourni

avec I'appareil.

[_ V6rifier que tousles composants ont 6t6 install6s et

qu'aucune 6tape n'a 6t6 omise. V6rifier la pr6sence de tous

les outils.

[_ Mettre le lave-vaisselle en marche; laisser I'appareil ex6cuter

le programme de lavage le plus court. Apr_s la p6riode initiale de 2 minutes, d6verrouiller la porte, attendre 5 secondes, et ouvrir la porte; v6rifier la pr6sence d'eau au

fond de la cuve du lave-vaisselle. V6rifier que le lave-vaisselle fonctionne correctement.

Si ce n'est pas le cas, d6connecter la source de courant 61ectrique ou debrancher le lave-vaisselle et consulter la section

de diagnostic "Si le lave-vaisselle ne fonctionne pas".

Si le Iove-voisselle ne foncfionne pos

Pour eviter le coot d'une intervention de service, essayer d'abord les suggestions de solution pr6sent6es ci-dessous.

Disjoncteur ouvert ou fusible grill6? Porte bien ferm6e et verrouill6e?

S61ection correcte du programme pour la mise en marche de I'appareil?

Robinet d'arr_t ouvert?

Sil'appareilne peuttoujours pasfonctionner, contacterun depanneur 1-800-253-1301, ou au Canada,

1-800-807-6777.

Pourun modele Rope£contacterund6panneur 1-800-447-6737, ouau Canada1-800-807-6777.

II convient de pr6voir des temps de lavage plus longs. La duree du

lavage avec ce nouveau lave-vaisselle est en moyenne de 2

3 heures par charge, mais la consommation d'energie est reduite

de pres 40 % par comparaison aux modules ant6rieurs. Cet

appareil dot6 d'un moteur de basse puissance, a faible

consommation d'energie, ex6cute des programmes de plus

Iongue dur6e pour produire un nettoyage exceptionnel. Certains

modeles sont dot6s d'un dispositif de d6tection optique de la

concentration de souillures dans I'eau, et la duree du premier

programme sera plus Iongue du fait du processus d'etalonnage du

capteur optique. La s61ection de certaines options peut 6galement

augmenter la dur6e d'ex6cution des programmes au-del_ de

3,5 heures.

L'emploi d'un agent de ringage est n6cessaire pour la production

d'un s6chage de qualit& Ce lave-vaisselle est con,cu pour

I'utilisation d'un agent de ringage pour la production d'un s6chage

de qualit6 et la minimisation des d6p6ts de calcaire imputables

une eau dure. Un lave-vaisselle a basse consommation d'6nergie

utilise moins d'eau et d'6nergie et tire parti pour la production d'un

bon s6chage de la formation d'un film d'eau facilit6e par I'emploi

d'un agent de ringage.

Le t6moin Start/Resume peut clignoter :

Lors d'une pression sur la touche Start/Resume, on doit veiller

fermer la porte en moins de 3 secondes; si ce n'est pas le cas, le

t6moin Start/Resume continue a clignoter et on doit appuyer de

nouveau sur le bouton. (On doit 6galement ex6cuter cette

maneuvre Iors de I'addition de vaisselle apres le commencement

d'un programme de lavage).

REMARQUE : Si I'on utilise un tuyau d'alimentation tress6,

remplacer le tuyau d'alimentation apr_s 5 ans d'utilisation pour

r6duire le risque de d6faillance du tuyau. Inscrire la date

d'installation ou de remplacement du tuyau sur celui-ci, pour

r6f6rence ult6rieure.

W10290309A

@2010 All rightsreserved.

Tousdroits reserves.

® Registered Trademark/TM Trademark of Jenn-Air U.S.A.

® Marque deposeeF M Marque de commerce de Jenn-Air U.S.A.

Used under license in Canada.

Emploi sous licence au Canada.

Printed in U_S.A.

Imprime aux E.-U.

3/10

Maytag MDB4709AWB3, MDBTT53AWW2, MDBTT53AWB2, MDBTT53AWB3, MDBH969AWW3 Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
