WALKMAXX 6.1

Laufband

DEU

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

Sicherheitshinweise

Geräteübersicht

Lieferumfang

Montage

5 - 8

Klappmechanismus

9 - 10

Transport

Netzkabel

Sperrfunktion

Safety Key

Verhalten im Notfall

Pflege, Reinigung & Wartung

Schmierung des Laufgurtes

14 -15

Justierung des Laufgurtes

Nachspannen des Laufgurtes

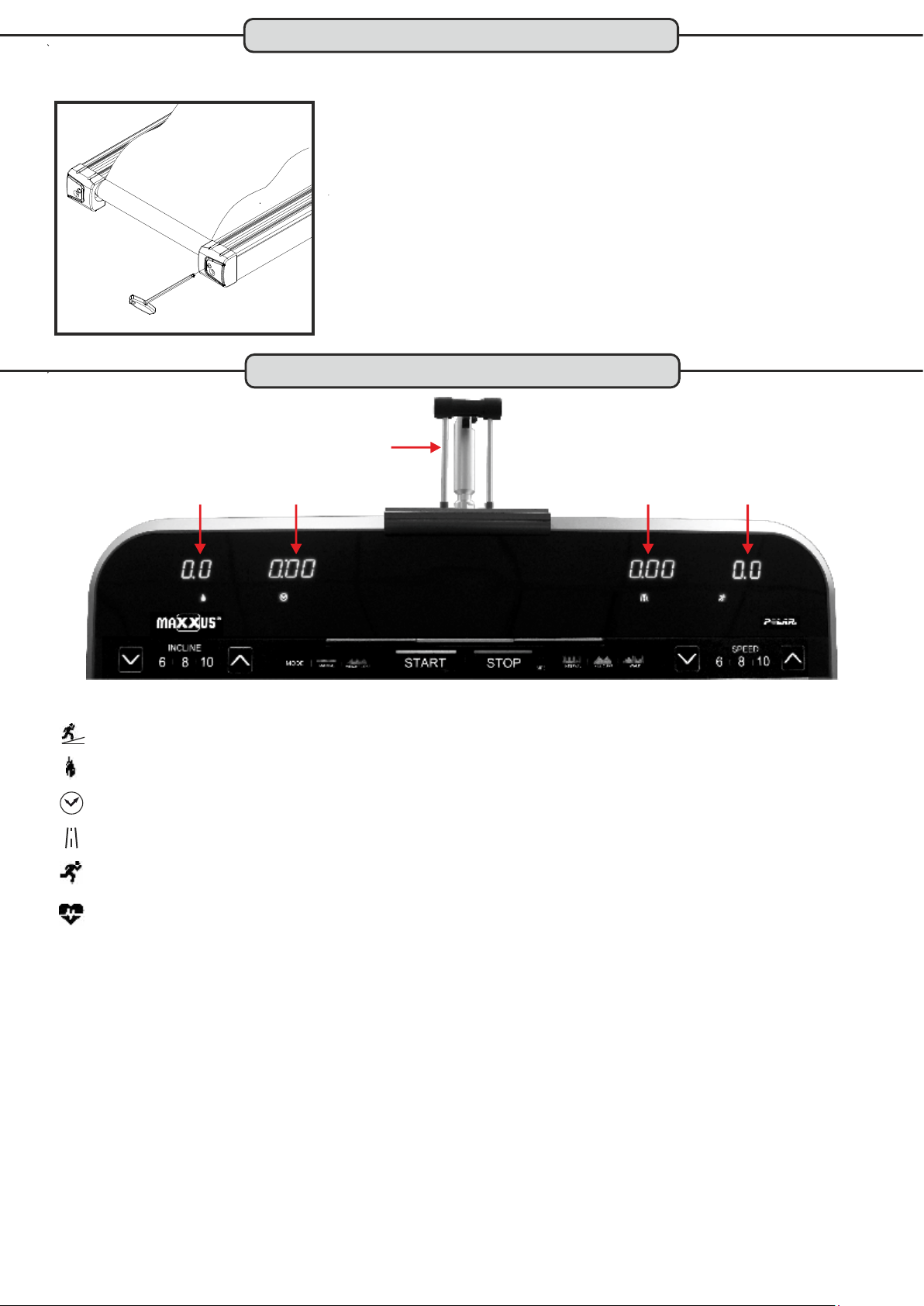

Cockpit

16 - 21

Herzfrequenzmessung

Warnhinweis zur Puls- & Herzfrequenzmessung

Pulsmessung über Handsensoren

Herzfrequenzmessung über Brustgurt

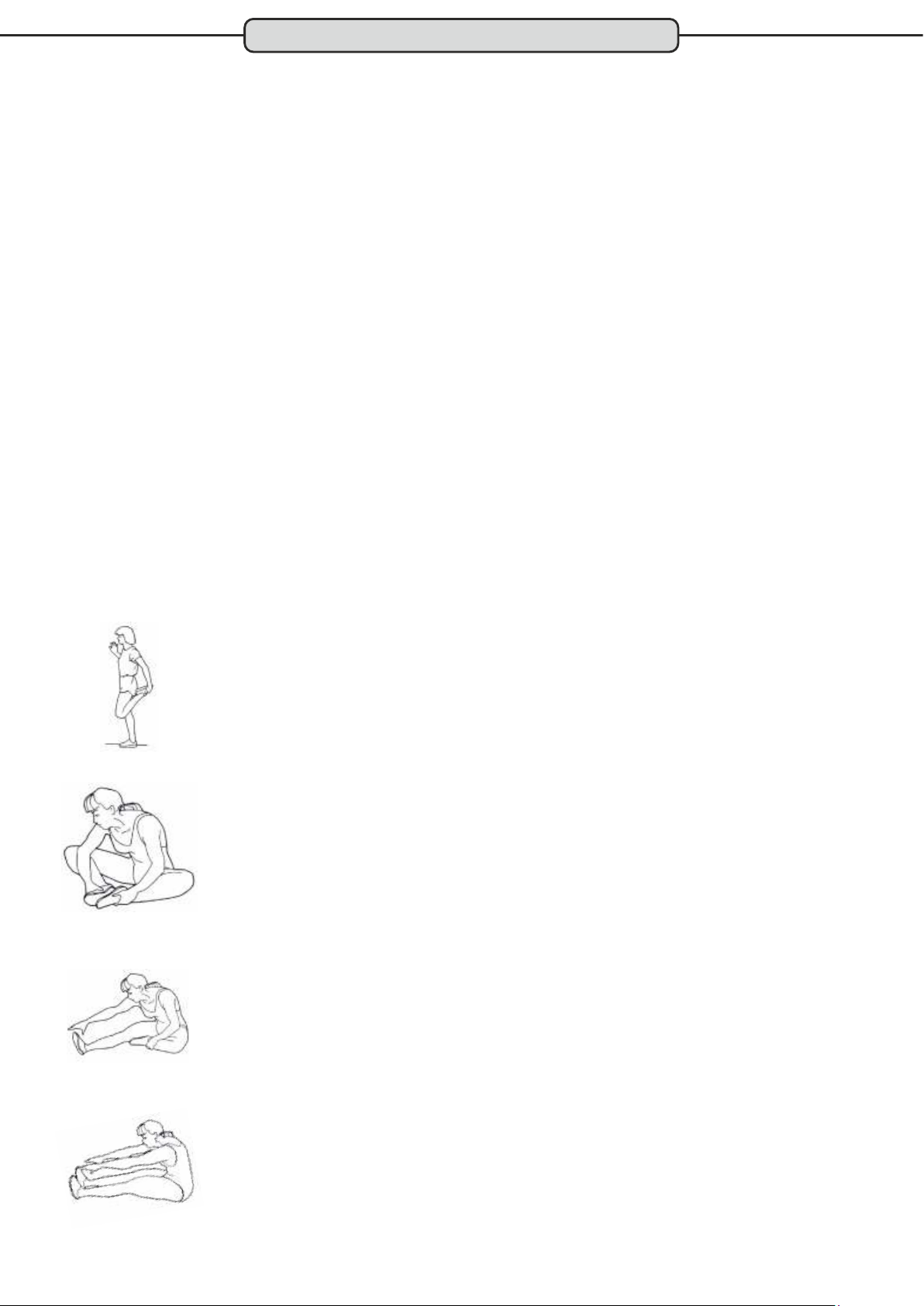

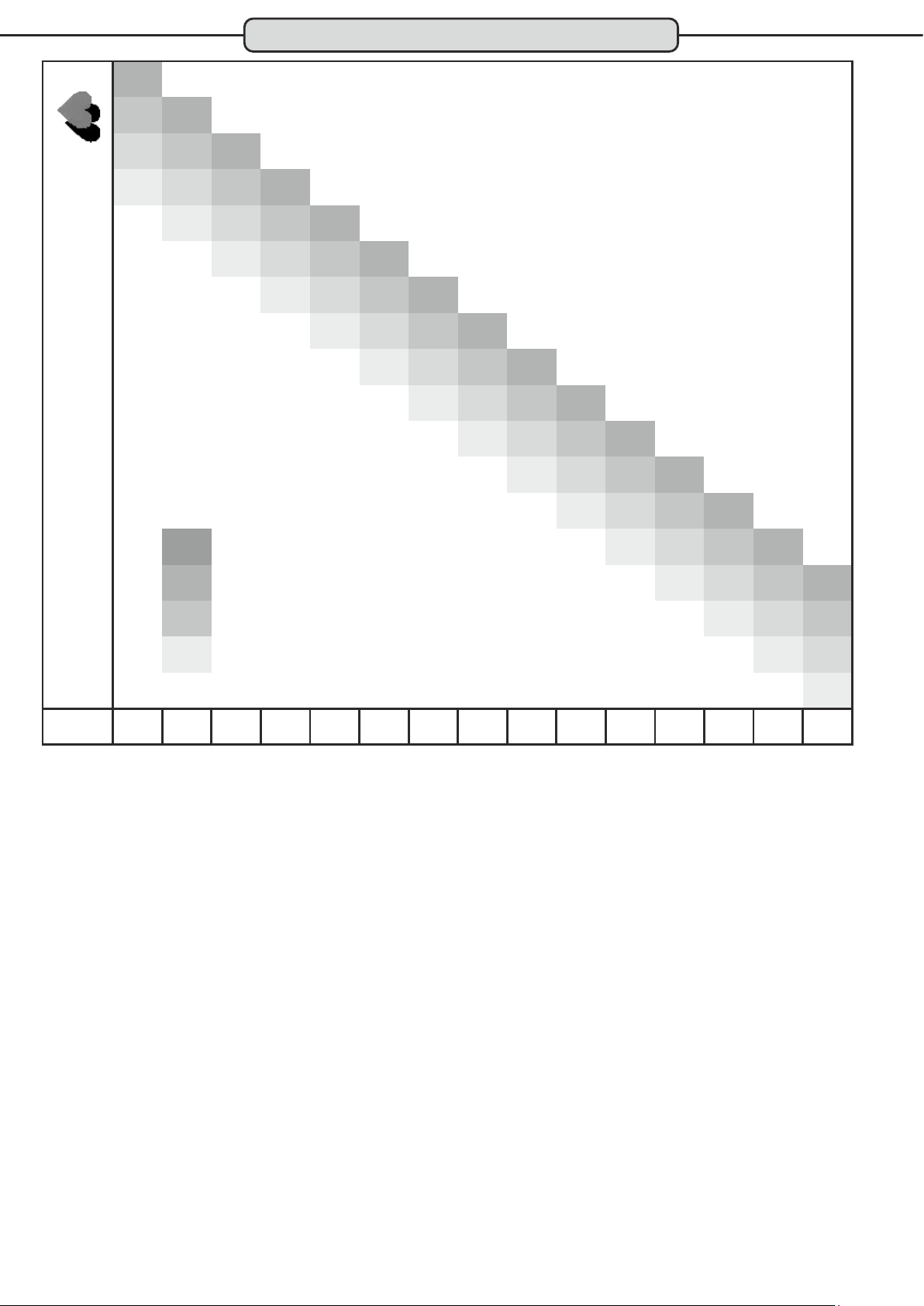

Trainingsempfehlungen

24- 25

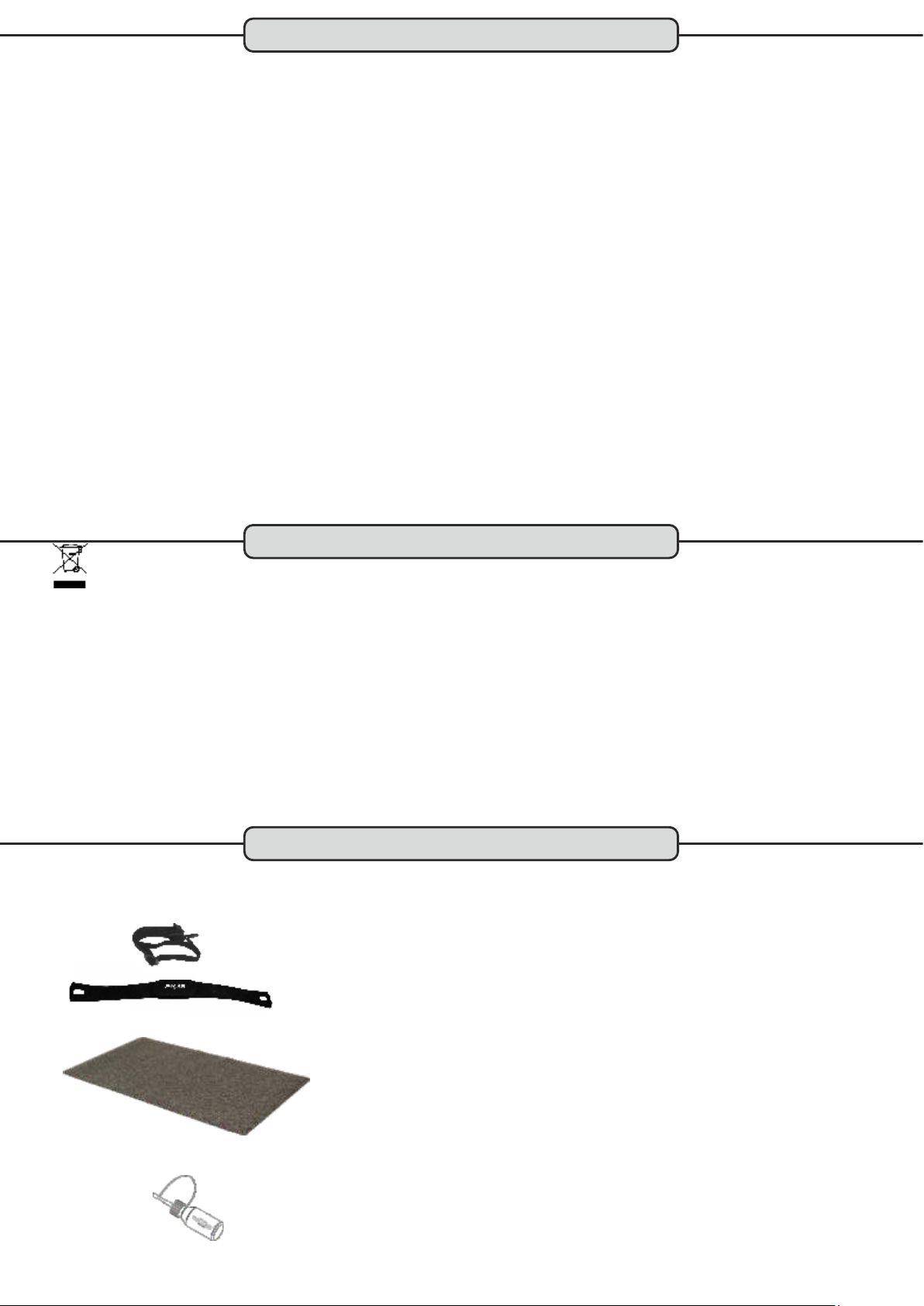

Technische Details

Entsorgung

Empfohlenes Zubehör

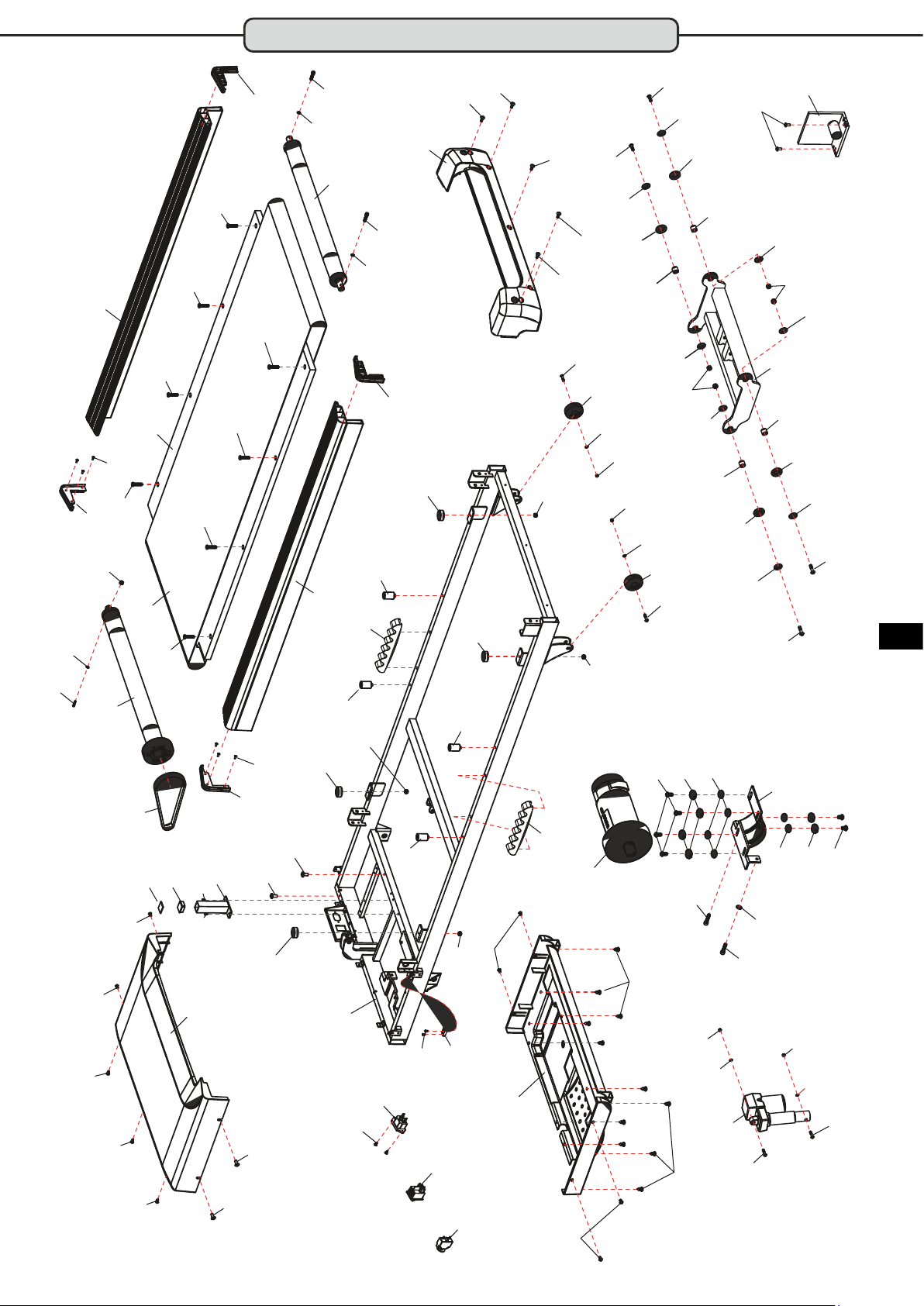

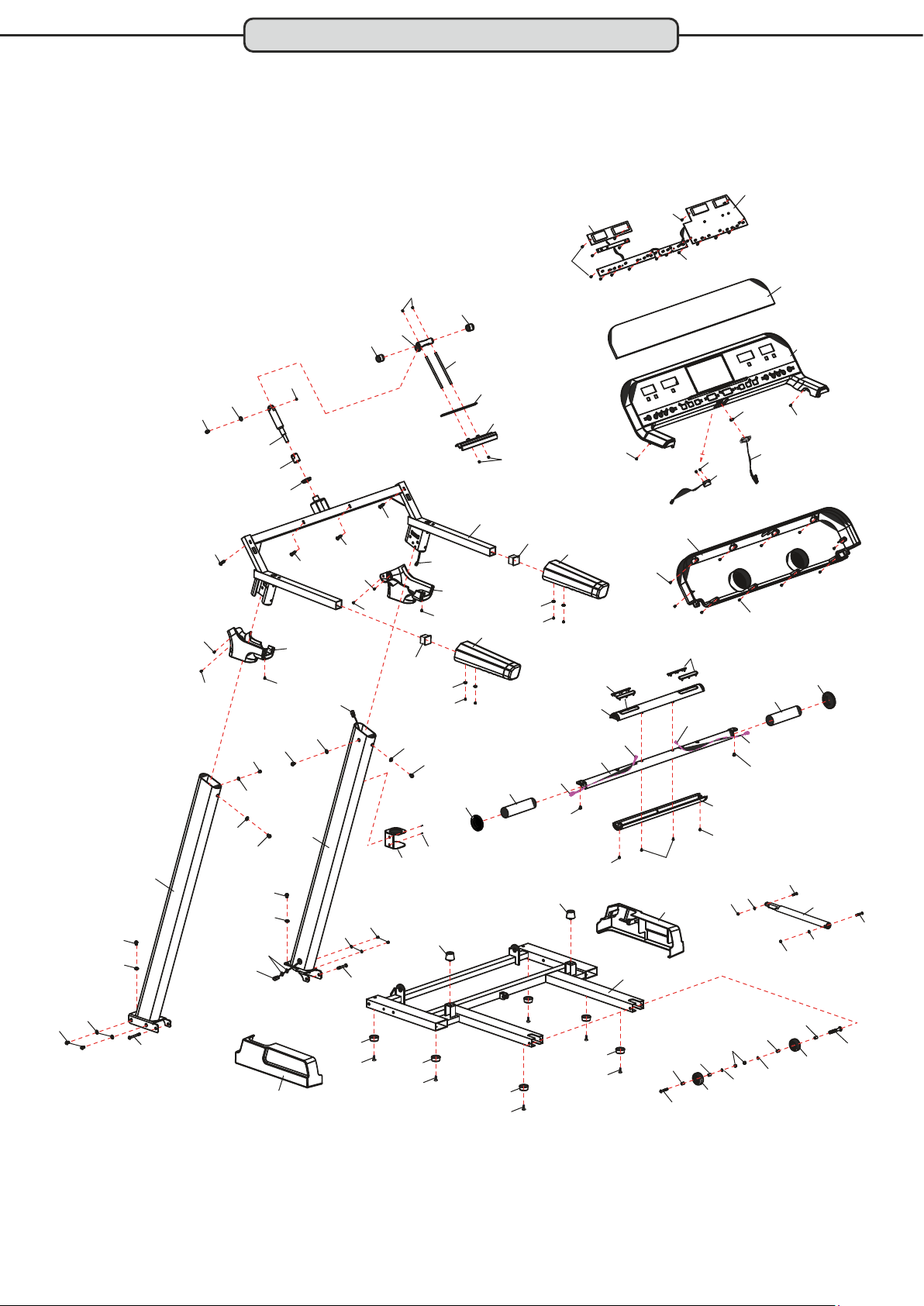

Explosionszeichnung

27 - 28

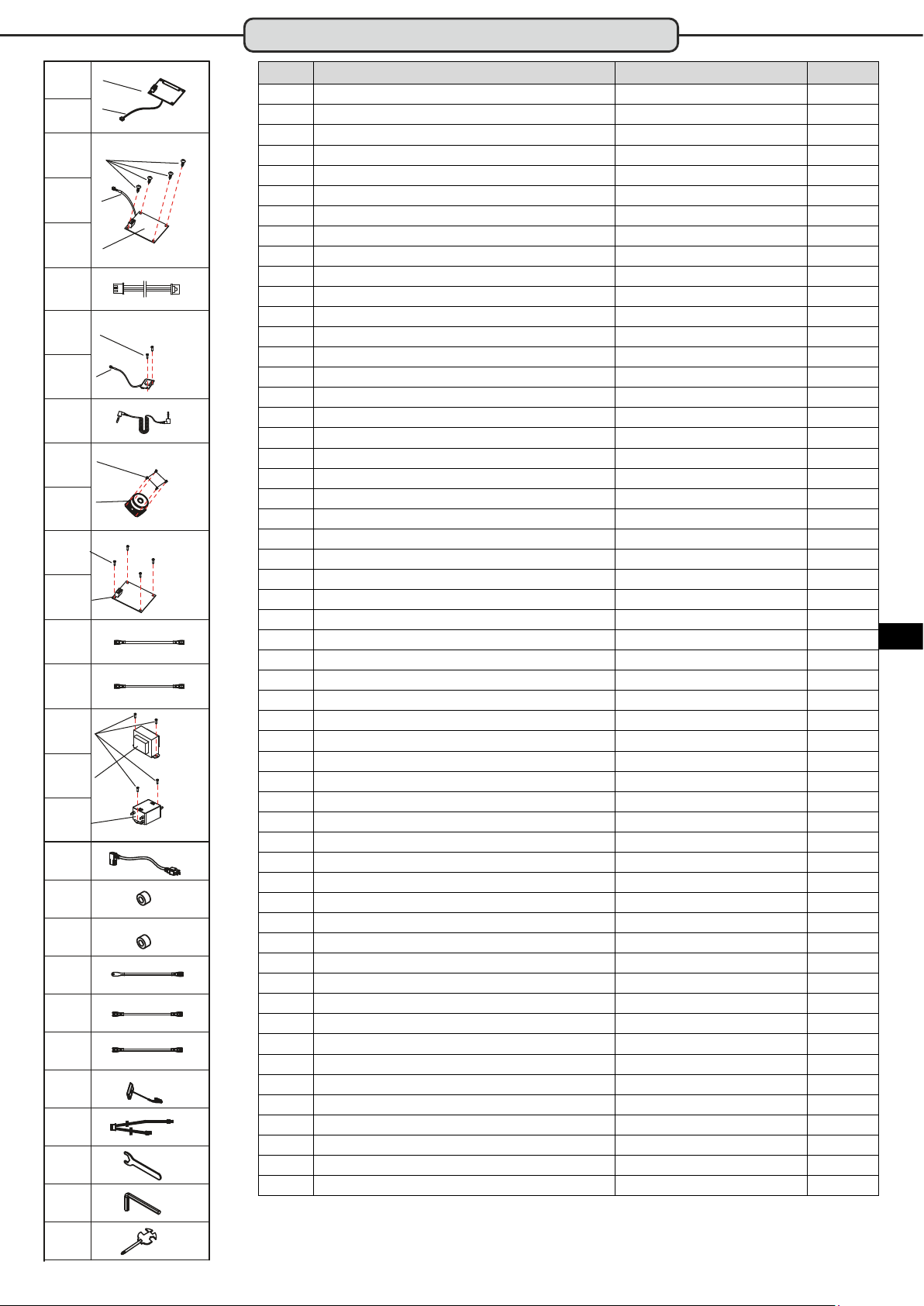

Teileliste

29 - 31

Gewährleistung

Garantiebestimmungen - private Nutzung

Registrieren

Reparaturauftrag / Schadensmeldung

Index

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden. Zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Das Ein- und Ausschalten des Trainingsgerät erfolgt ausschließlich über den ON/OFF-Schalter.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Standby-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens eine Länge von 200 cm und eine Breite von 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich einen Bodenschutz (Teppichstück, Matte, etc.) dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

DEU

Persönliche Sicherheitshinweise für das Training

- Der Safety Key muss vor jeder Trainingseinheit korrekt angelegt werden.

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie den Safety Key und das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

Geräteübersicht

Tablet-PC-Halter

Seitenrahmen

Motorgehäuse

Cockpit

Handlauf

Getränkehalter

Handpulssensoren

Lauffläche

Trittfläche

Lieferumfang

B15

E13

Teil Beschreibung Menge Teil Beschreibung Menge

A Hauptrahmen 1 C06 Handlauf, rechts 1

B Cockpit 1 D07 Safety Key 1

B C

C05 C06

E22

E32

B01

D07

E39

B08

C14

B09

C15

C Tablet-PC-Halter 1 C14 Rahmen-Abdeckung, links 1

B01 Flaschenhalter 1 C15 Rahmen-Abdeckung, rechts 1

B08 Schraubenschlüssel/ Kreuzschlitzdreher 1

B09 Innensechskantschlüssel, 5mm 1 E22 Linsenkopfschraube, M5x12 6

B15 Schraubenschlüssel, 19mm 1 E32 Zahnscheibe M8 10

C05 Handlauf, links 1 E39 Unterlegscheibe Ø5xØ13xT1.0 4

Innensechskantschraube, M8x15 10

E13

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile. Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

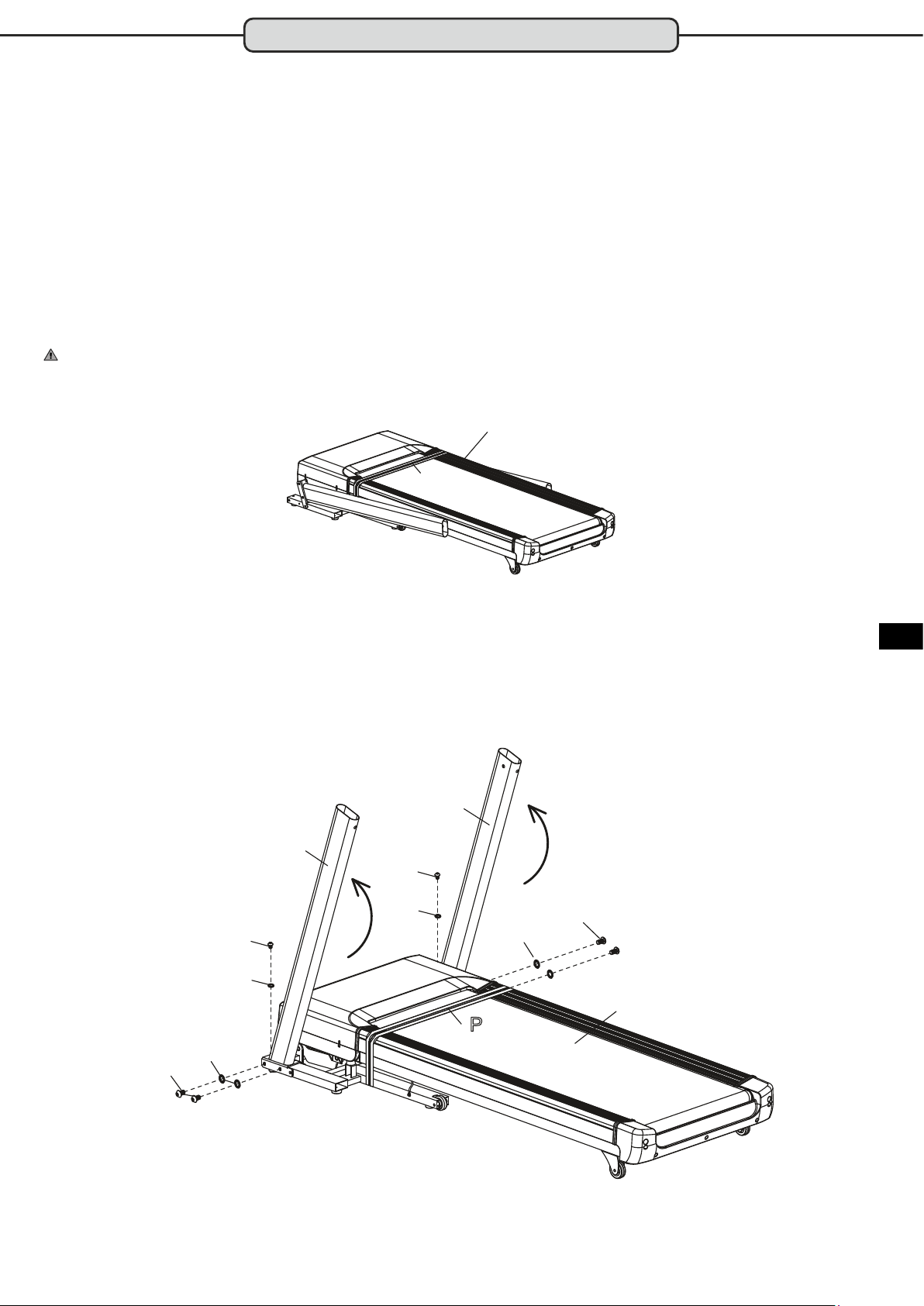

Vorbereitung der Montage

Packen Sie den Hauptrahmen (A) aus und stellen ihn auf die von Ihnen dafür vorgesehene Montage- bzw. spätere Nutzungsfläche. Diese sollte eben und sauber sein.

ACHTUNG: Entfernen Sie den Gurt zur Transportsicherung (P) erst dann, wenn Sie hierzu in der Montageanleitung dazu aufgefordert werden. Das vorzeitige Entfernen des Transportgurte (P) kann bewirken, dass die Lauffläche unkontrolliert nach oben klappt.

Schritt 1 - Montage der Seitenrahmen:

Klappen Sie den linken Seitenrahmen (A06) nach oben. Befestigen Sie ihn dann am Hauptrahmen seitlich mit zwei Innensechskantschrauben M8x15 (E13) und zwei Zahnscheiben M8 (E32) und von oben mit einer Innensechskantschraube M8x15 (E13) und einer Zahnscheibe M8 (E32).

Verfahren Sie dann ebenso mit dem rechten Seitenrahmen (A07).

A07

A06

E13

E32

E13

E32

E13

E32

DEU

Montage

Schritt 2 - Montage des Cockpitrahmens:

Verbinden Sie das Kabel (D04), das oben aus dem rechten Seitenrahmen ragt, mit dem Kabel (D03), das aus der rechten Aufnahme des Cockpitrahmens (B) ragt. Setzen Sie dann den Cockpitrahmen (B) von oben in die Seitenrahmen (A06/A07) ein.

ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Befestigen Sie diese dann pro Seite mit von vorne und innen mit je Innensechskantschraube M8x15 (E13) und einer Zahnscheibe M8 (E32) an rechten und linken Seitenrahmen (A06/A07).

D04

D03

E32

E13

A06

E32

A07

E32

E13

Schritt 3: Montage des Tablet-PC-Halters

Setzen Sie das Gewinde des Tablet-PC-Halters (C) in der Aufnahme des Cockpits (B) ein. Drehen Sie dann den untere Teil des Schaftes (B12) von Hand fest. Richten Sie den Tablet-PC-Halter (C) aus und ziehen dann die Schraube (B13) mit dem Schraubenschlüssel (B15) fest an.

B13

B12

Montage

Schritt 4 - Montage der Handläufe

Setzen Sie den linken Handlauf (C05) auf der linken Aufnahme des Cockpitrahmens (B) ein. Befestigen Sie ihn dann von unten mit zwei Linsenkopfschrauben M5x12 (E22) und zwei Unterlegscheiben Ø5xØ13T1.0 (E39). Verfahren Sie nun ebenso mit dem rechten Handlauf (C06).

E39 E22

C06

E39

C05

E22

Schritt 5 - Montage der seitlichen Abdeckungen

Setzen Sie die linke seitliche Abdeckung (C14) am Hauptrahmen (A) ein und drücken diese fest an. Verfahren Sie dann ebenso mit der rechten seitlichen Abdeckung (C15).

C15

C14

Schritt 6 - Montage des Getränkehalters

Befestigen Sie den Getränkehalter (B01) mit zwei Linsenkopfschrauben M5x12 (E22) am rechten Seitenrahmen (A07).

DEU

A07

E22

B01

Montage

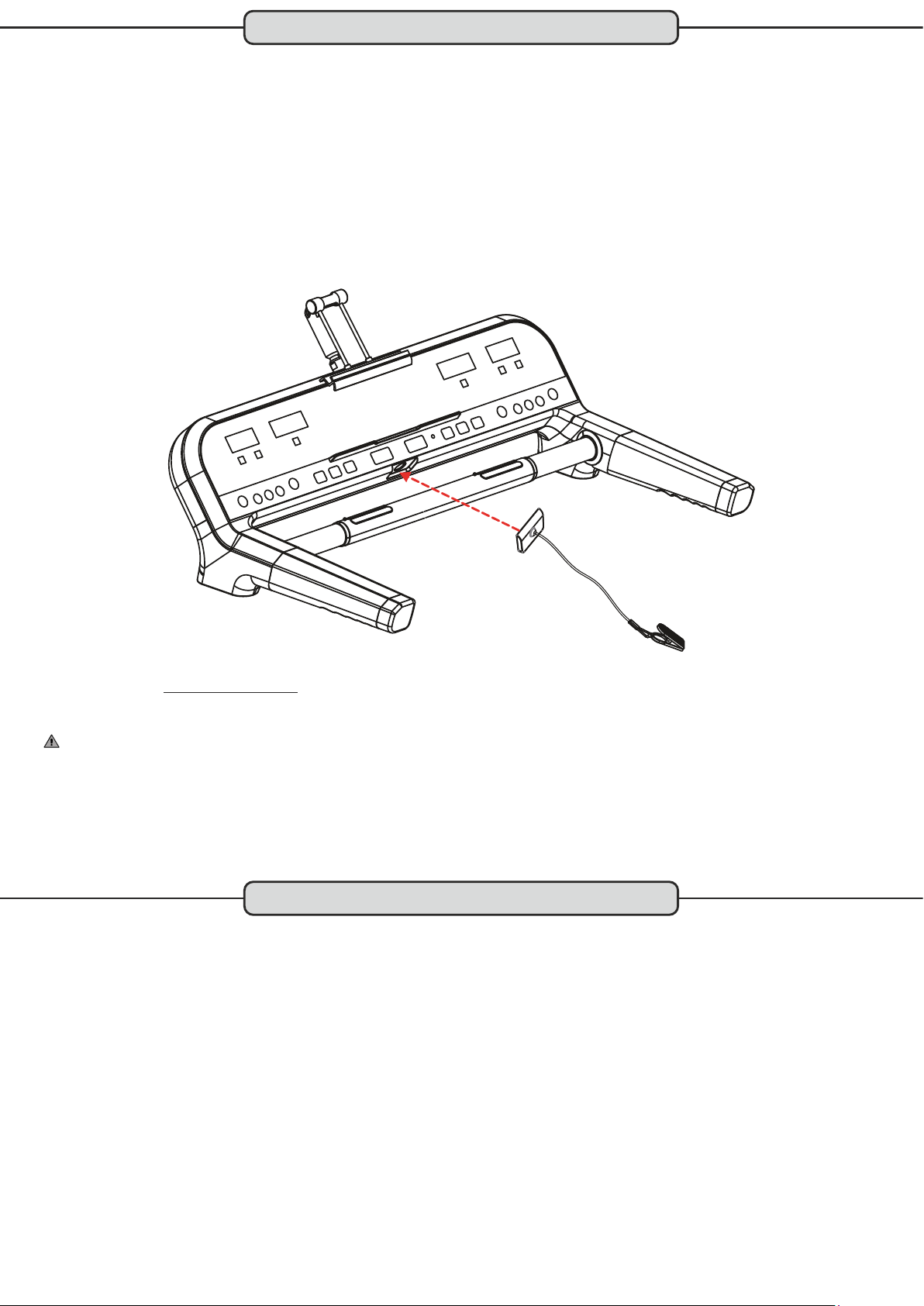

Schritt 7 - Einsetzen des Safety Keys

Setzen Sie den Safety Key im Cockpit (B) ein. Zerschneiden und entfernen Sie nun den Transportgurt (P).

D07

Schritt 8 - Entfernen der zweiten Transportsicherung

Lösen und entfernen Sie die Innensechskantschraube M8x15 (E13) mit dem das Stahlkabel (E) am Hauptrahmen (Position a) befestigt ist. Klappen Sie nun das Laufband hoch. Lösen und entferne Sie dann die Innensechskantschraube M8x15 (E13) mit dem das Stahlkabel (E) an der Innenseite des Hauptrahmens befestigt ist.

Hinweis: Heben Sie das Stahlkabel (E) sowie die beiden Schrauben (E13) auf. Sollten Sie das Laufband aufgrund einer räumlichen Veränderung zum Transport demontieren müssen, so können Sie die Laufffläche hiermit für den Transport sichern.

Abbildung 1

E13

Abbildung 1

Schritt 9 - Prüfung der Schmierung des Laufgurtes

Der Laufgurt wurde werkseitig bereits geschmiert. Es besteht aber die Möglichkeit, dass die Schmierung aufgrund von Lieferzeit, Lagerungszeit und Witterungseinflüssen (warme Jahreszeit) leicht bis vollständig weg getrocknet ist. Aus diesem Grund prüfen Sie, ob der Laufgurt ausreichend geschmiert ist und schmieren Sie den Laufgurt gegebenenfalls nach. Lesen Sie hierzu das Kapitel „Schmierung des Laufgurtes“ in dieser Anleitung

Abbildung zeigt ähnliche Laufband

Schmierbereich

Klappmechanismus

Hydraulikzylinder

Die Basis des Klappmechanismus bilden die Hydraulikzylinder. Diese sind mit Öl gefüllt und stehen unter Hochdruck. Sollte ein Zylinder beschädigt werden, ist das sichere Klappen der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem Fall den Hydraulikzylinder unbedingt aus, bevor Sie die Lauffläche erneut hochklappen.

Hydraulikzylinder

Dieses Laufband ist mit einem Klappmechanismus ausgestattet. Um die Lauffläche des Laufbandes platzsparend hochund wieder herunterzuklappen, verfahren Sie wie nachfolgend beschrieben:

Hochklappen der Lauffläche

Schritt 1: Vergewissern Sie sich, dass die Steigung des Laufbandes auf Level „0" heruntergefahren ist, schalten Sie das Laufband mittels des

Steigung =0%

Hauptschalters aus und entfernen Sie den Netzstecker aus der Steckdose.

ACHTUNG: Klappen Sie niemals die Lauffläche des Laufbandes hoch, wenn die Steigung des Laufbandes nicht auf Level „0" steht und das Laufband noch eingeschalten ist.

Schritt 2: Heben Sie die Lauffläche an. Greifen Sie hierzu mit beiden Händen das hintere Ende der Lauffläche und heben Sie dann die Lauffläche nach oben. Achten Sie hierbei immer auf einen sicheren Stand.

DEU

Schritt 3: Drücken Sie die Lauffläche soweit nach oben, bis das VerschlussSystem hörbar einrastet.

Überprüfen Sie durch leichtes Rütteln an der Lauffläche, ob das Verschluss-System eingerastet und die Lauffläche in ihrer hochgeklappten Position gesichert ist.

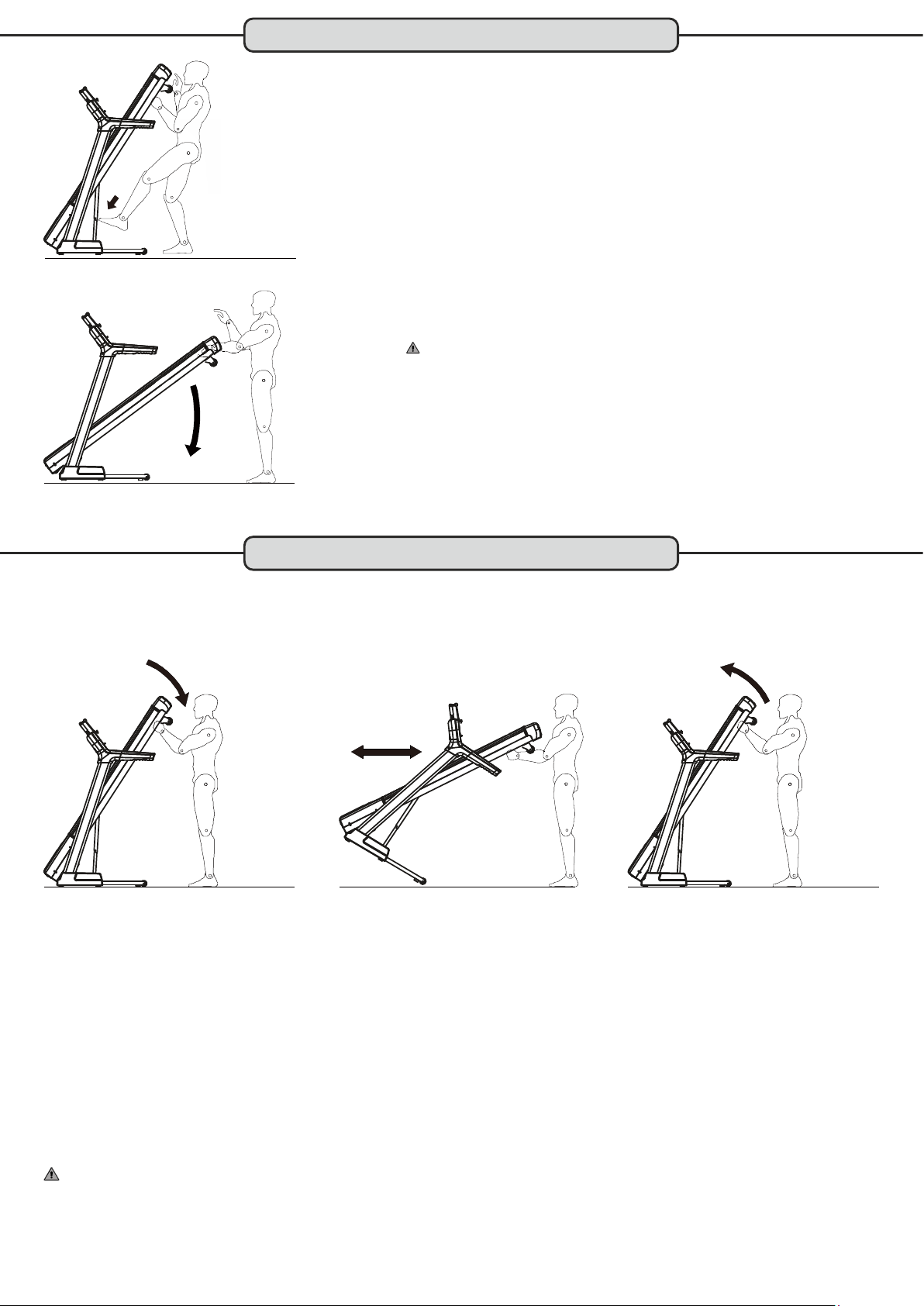

Klappmechanismus

Herunterklappen der Lauffläche

Schritt 1: Halten Sie mit beiden Händen das hintere Ende der Lauffläche gefasst. Drücken Sie nun den Sicherungs-hebel des VerschlussSystems mit dem Fuß nach unten um den Hebel zu lösen. Ziehen Sie nun die Lauffläche leicht nacht unten.

Schritt 2: Die Lauffläche ist mit einem Soft-Fold-System ausgestattet. Dieses bewirkt, dass die Lauffläche sich automatisch langsam nach unten senkt, bis sie vollständig Bodenkontakt hat. Sie sollten die Lauffläche aber niemals unbeaufsichtigt herunterklappen lassen.

ACHTUNG: Das Hoch- und Herunterklappen der Lauffläche sollte niemals von Kindern ausgeführt werden. Achten Sie beim Herunterklappen immer darauf, dass sich keine Gegenstände oder Lebewesen unter der Lauffläche befinden.

Transport

Im geklappten Zustand lässt sich das Laufband ohne großen Kraftaufwand verschieben. Um das Laufband zu verschieben verfahren Sie bitte wie folgt:

Schritt 1

Schritt 1: Klappen Sie die Lauffläche wie im Kapitel „Klappmechanismus“ beschrieben nach oben. Fasse Sie dann die Lauffläche am oberen Ende rechts und links mit den Händen an und ziehen Sie die Lauffläche soweit zu sich, bis das Gewicht des Laufbandes von den Transportrollen getragen wird. Achten Sie hierbei auf einen sicheren Stand. Schritt 2: Nun kann das Laufband ohne großen Kraftaufwand verschoben werden. Achten Sie beim Verschieben des Laufbandes immer darauf, dass keine Gegenstände oder Lebewesen im Weg sind. Achten Sie immer darauf, dass Sie während des Verschiebens einen sicheren Stand haben. Schritt 3: Um das geklappte Laufband wieder sicher abzustellen, heben Sie die Lauffläche soweit an, bis der vordere Basisrahmen komplett auf dem Boden steht.

Schritt 2 Schritt 3

ACHTUNG: Der Transport des Laufbandes sollte nur von erwachsenen Personen ausgeführt werden.

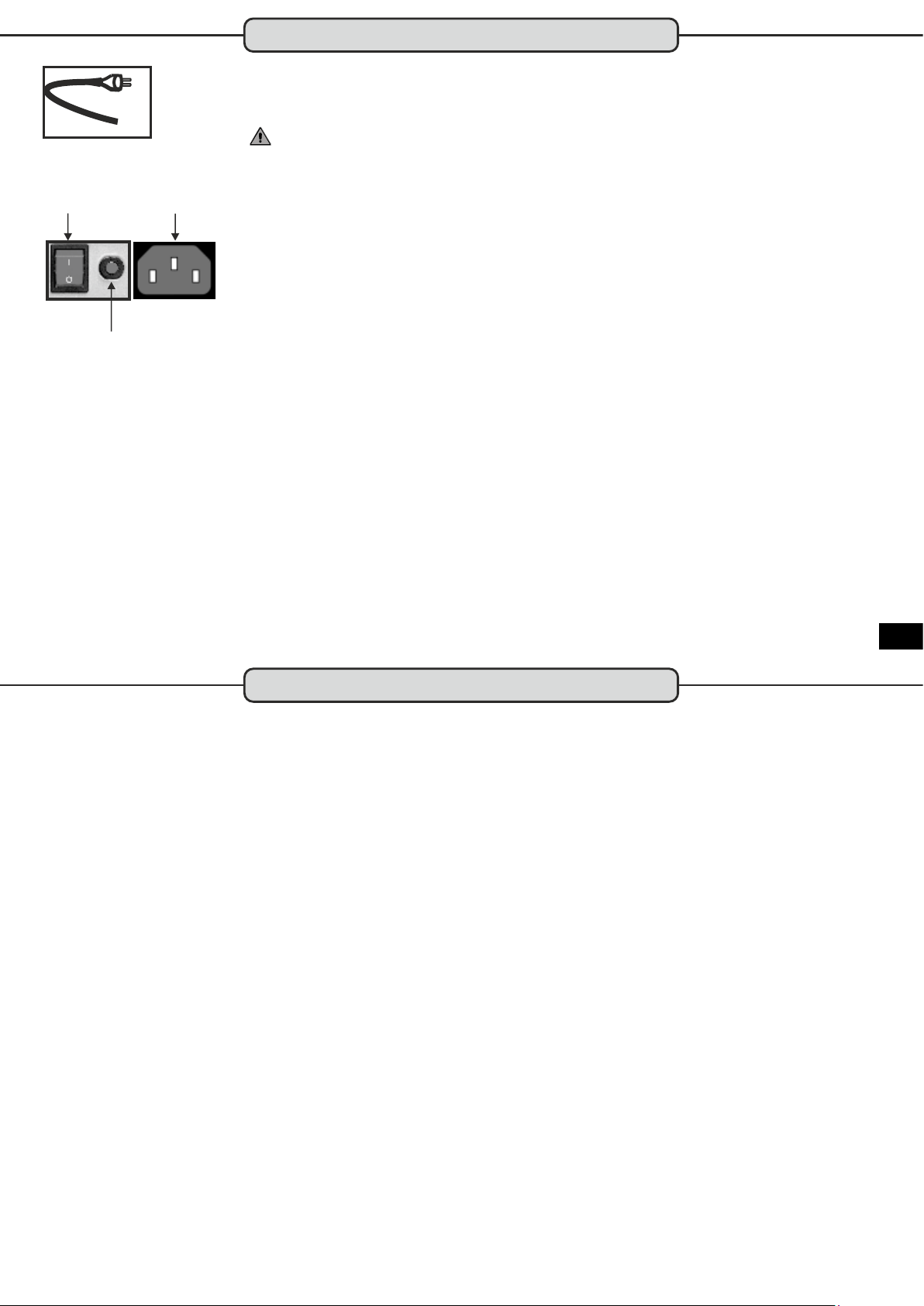

Hauptschalter

Kupplung

für Netzkabel

Netzkabel

Verbinden Sie die Kupplung des Netzkabels mit dem entsprechenden Stecker am Laufband. Verbinden Sie dann das Netzkabel mit einer Steckdose.

Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen müssen, so muss dies den VDERichtlinien entsprechen.

Hauptschalter

Der Hauptschalter befindet sich neben dem Netzanschluss an der Vorderseite des Laufbandes. Über diesen Schalter wird dass Laufband ein- bzw. ausgeschaltet.

Schalterstellung „I“ = Laufband eingeschaltet

Fehlerstrom-Schutzschalter/

Sicherung

Abbildung kann modellbedingt abweichen

Schalterstellung „0" = Laufband ausgeschaltet

Fehlerstrom-Schutzschalter (modellabhängig)

Um das Laufband vor Schäden, die durch eine Überspannung des Stromnetzes entstehen können, zu schützen, befindet sich neben dem Hauptschalter an der Vorderseite der Motorabdeckung ein Fehlerstrom-Schutzschalter.Dieser Schalter springt bei einer Überspannung heraus und unterbricht den Stromkreis, d.h. das Laufband wird komplett abgeschaltet. Wenn dieser Fall eintritt, schalten Sie das Laufband über den Hauptschalter aus und ziehen das Netzkabel aus der Steckdose. Drücken Sie nun den herausgesprungenen Fehlerstrom-Schutzschalter wieder hinein. Verbinden Sie jetzt das Netzkabel mit der Steckdose und schalten Sie das Laufband über den Hauptschalter wieder ein.

Sicherung (modellabhängig)

Um das Laufband vor Schäden, die durch eine Überspannung des Stromnetzes entstehen können, zu schützen, befindet sich neben dem Hauptschalter an der Vorderseite der Motorabdeckung eine Sicherung. Diese unterbricht im Falle einer Überspannung den Stromkreis, d.h. das Laufband wird komplett abgeschaltet. Wenn dieser Fall eintritt, schalten Sie das Laufband über den Hauptschalter aus und ziehen das Netzkabel aus der Steckdose. Prüfen Sie die Sicherung und tauschen Sie dieses gegebenenfalls aus. Verbinden Sie dann das Netzkabel mit der Steckdose und schalten Sie das Laufband über den Hauptschalter wieder ein.

Sperrfunktion

Um das Laufband vor der Benutzung durch unbefugte Dritte zu schützen, entfernen Sie bei Nichtgebrauch immer das Netzkabel und den Saftey Key. Bewahren Sie diese, getrennt vom Laufband, an einem sicheren und für Unbefugte, wie z. B. Kinder unzugänglichen Ort auf.

DEU

Safety Key

Der Betrieb des Laufbandes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß eingesetzt wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. Wenn Sie das Laufband schnell abstoppen wollen, die Geschwindigkeit nicht mehr beherrschen oder ein anderer Notfall eintritt, ziehen Sie den Safety Key mit Hilfe der Schnur vom Kontaktpunkt ab. Im Falle eines Sturzes löst sich der Safety Key aufgrund der Verbindung zu Ihrer Kleidung selbstständig vom Cockpit. Achten Sie deshalb unbedingt darauf, dass der Clip fest an Ihrer Kleidung angebracht ist, damit er sich bei Zug nicht davon lösen kann. Stellen Sie die Länge des Seils so ein, dass es leicht während des Trainings durchhängt. Ohne den ordnungsgemäß eingesetzten Safety Key ist ein Betrieb des Laufbandes nicht möglich. Wird der Safety Key während des Trainings vom Kontaktpunkt gezogen so stoppt das Laufband automatisch. I .

Funktionstest von Safety Key und EMERGENCY-Taste

Überprüfen Sie vor jeder Nutzung des Laufbandes die ordnungsgemäße Funktion des Safety Keys . Starten Sie hierzu das Laufband ohne es hierbei zu betreten. Ziehen Sie den Safety Key aus seiner Kontaktposition. Nun muss das Laufband sofort stoppen.

ACHTUNG:

Benutzen Sie das Laufband in keinem Fall bei nicht ordnungsgemäß funktionierendem Safety Key oder EMERGENCY-Taste.

Verhalten im Notfall

Sicherheitsabstand

Wählen Sie den Standort des Laufbandes so aus, dass sich hinter dem Laufband im Trainingsbetrieb eine freie Sicherheitsfläche mit einer Länge von mindestens 200 cm und einer Breite von mindestens 100 cm befindet. Des Weiteren benötigen Sie während des Trainingsbetriebes auf der rechten und/oder linken Seite des Laufbandes eine freie Sicherheitsfläche die mindestens der Länge des Laufbandes entspricht und eine Mindestbreite von 100 cm aufweist.

Verhalten im Notfall

Sollten Sie während des Trainings merken, dass Sie die Geschwindigkeit nicht mehr beherrschen, Ihnen übel wird oder eine andere Notsituation sich ergibt, so ziehen Sie sofort den Saftey Key um den Notstopp auszulösen. Halten Sie sich mit beiden Händen an den Handläufen fest und stellen Sie beiden Füße auf die seitlichen Trittflächen. Sollten Sie während des Trainings in Stolpern kommen, so fassen Sie sofort mit beiden Händen die Handläufe, stützen sich mit Händen und Armen auf den Handläufen ab und bringen Ihre Füße rechts und links auf die seitlichen Trittflächen. Diese Situation sollten Sie auch mehrmals üben, damit in einer Notsituation Ihnen die entsprechende Reaktion leicht fällt. Tragen Sie während jeder Benutzung des Laufbandes unbedingt den Saftey Key. Sorgen Sie auch dafür, dass Dritte, die das Laufband nutzen über die Sicherheitshinweise informiert wurden und ebenfalls den Safety Key immer während des Trainings anlegen!

Pflege, Reinigung & Wartung

ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. Erst wenn alle Arbeiten komplett abgeschlossen und der Trainingszustand Ihres Gerätes vollständig wieder hergestellt wurde, darf das Trainingsgerät wieder mit dem Stromnetz verbunden und eingeschaltet werden.

Vor der ersten Inbetriebnahme bzw. nach langer Trainingspause

Prüfen Sie, ob das Laufband sicher steht. Es dürfen keine Gegenstände auf oder unter dem Gerät liegen. Vergewissern sie sich das ein durchgängiger Schmierfilm (Silikon) auf dem Laufdeck vorhanden ist. Sollte dies nicht der Fall sein, so verwenden Sie das beiliegende Silikon und einen Schmierfilm aufzubringen.

Wartungs- & Reinigungsintervalle:

Reinigen Sie nach jedem Training das Laufband mit einem feuchten Tuch, um mögliche Schweiß- und/oder Flüssigkeitsrückstände zu entfernen. Auf keinen Fall verwenden Sie hierzu Lösungsmittel. Trocknen Sie die gereinigten Stellen gut ab.

Kontrolle der Schmierung des Laufgurts: 1x wöchentlich

Sollte man bei der Kontrolle feststellen das keine ausreichende Schmierung mehr vorhanden ist, so muss umgehend geschmiert werden und der Kontrollintervall angepasst werden, d.h. es muss in kürzeren Abständen kontrolliert werden. Besitzt das Laufband einen Klappmechanismus und stand lange Zeit aufrecht, so überprüfen Sie ob noch ausreichend Schmierung vorhanden ist.

Kontrolle des Gurtlaufes: 1x wöchentlich

Der Lauf des Laufgurtes muss regelmäßig überprüft werden. Sollten Sie feststellen das des Laufgurt zu einer bestimmten Seite wegläuft, so muss dies umgehend korrigiert werden. Lesen Sie hierzu den entsprechenden Abschnitt der Anleitung.

Aussaugen des Motorraum: 1x monatlich

Um den Motorraum zu reinigen lösen Sie die Schrauben der Motorabdeckung und heben Sie diese an. ACHTUNG: Diese Arbeiten dürfen nur durchgeführt werden, wenn das Trainingsgerät ausgeschaltet und das Netzkabel entfernt wurde. Netzstecker Saugen Sie den sichtbaren Staub mit einer kleine Düse eines Staubsaugers ab. Verwenden Sie auf keine Fall Reinigungsmittel oder Druckluft.

Überprüfung des Befestigungsmaterials: 1x monatlich

Prüfen Sie mindestens 1x im Monat den Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Warum ist Wartung meines Laufbandes so wichtig?

Damit Sie lange Freude an Ihrem Laufband haben ist es wichtig einige grundlegende Wartungsarbeiten regelmäßig und gewissenhaft durchzuführen. Die Intervalle dieser Arbeiten hängen sehr stark vom Nutzungsgrad des Gerätes ab und deshalb können die angegeben Intervalle durchaus kürzer ausfallen.

Was kann bei mangelnder Wartung passieren?

Zwischen Laufgurt und Laufdeck entsteht bei der Benutzung Reibung. Jegliche Art der Reibung bedeutet Verschleiß und verringert so die Lebensdauer Ihres Trainingsgerätes. Durch die Schmierung mit Silikon zwischen Brett und Matte wird die Reibung vermindert und so die Lebensdauer erhöht. Läuft das Laufband trocken, so kommt es zu einer starken Erwärmung des Laufbrettes. Die Oberfläche des Laufbrettes wird zerstört und die Laufmatte ebenfalls. Ab diesem Punkt wird die Reibung so hoch das es zu einer statischen Aufladung kommen kann, die sicher über den Rahmen bei Körperkontakt entladen kann. Dies ist nicht nur unangenehm, sonder kann auch die Elektronik der Laufbandes zerstören.

Warum muss ich den Motoraum säubern?

Bedingt durch die Laufgurtbewegung und die Motorlüftung zieht das Laufband Staub aus der Umgebung an. Dieser lagert sich sowohl unter als auch im Gerät ab. Irgendwann wäre das Innere des Gerätes so verstaubt, das der Staub einen Kurzschluss an elektronischen Bauteilen verursachen kann. Um dies zu vermeiden ist eine regelmäßige Reinigung nötig.

DEU

Schäden die durch unterlasse oder mangelnde Wartung und Pflege entstehen sind von der Gewährleistung und Garantie ausgeschlossen.

Schnell können daher Kosten für die Reparatur eines nicht gewarteten Traininggerätes mehrere hundert Euro betragen. Ein hoher Preis der sich durch die regelmäßige Pflege und Wartung vermeiden lässt.

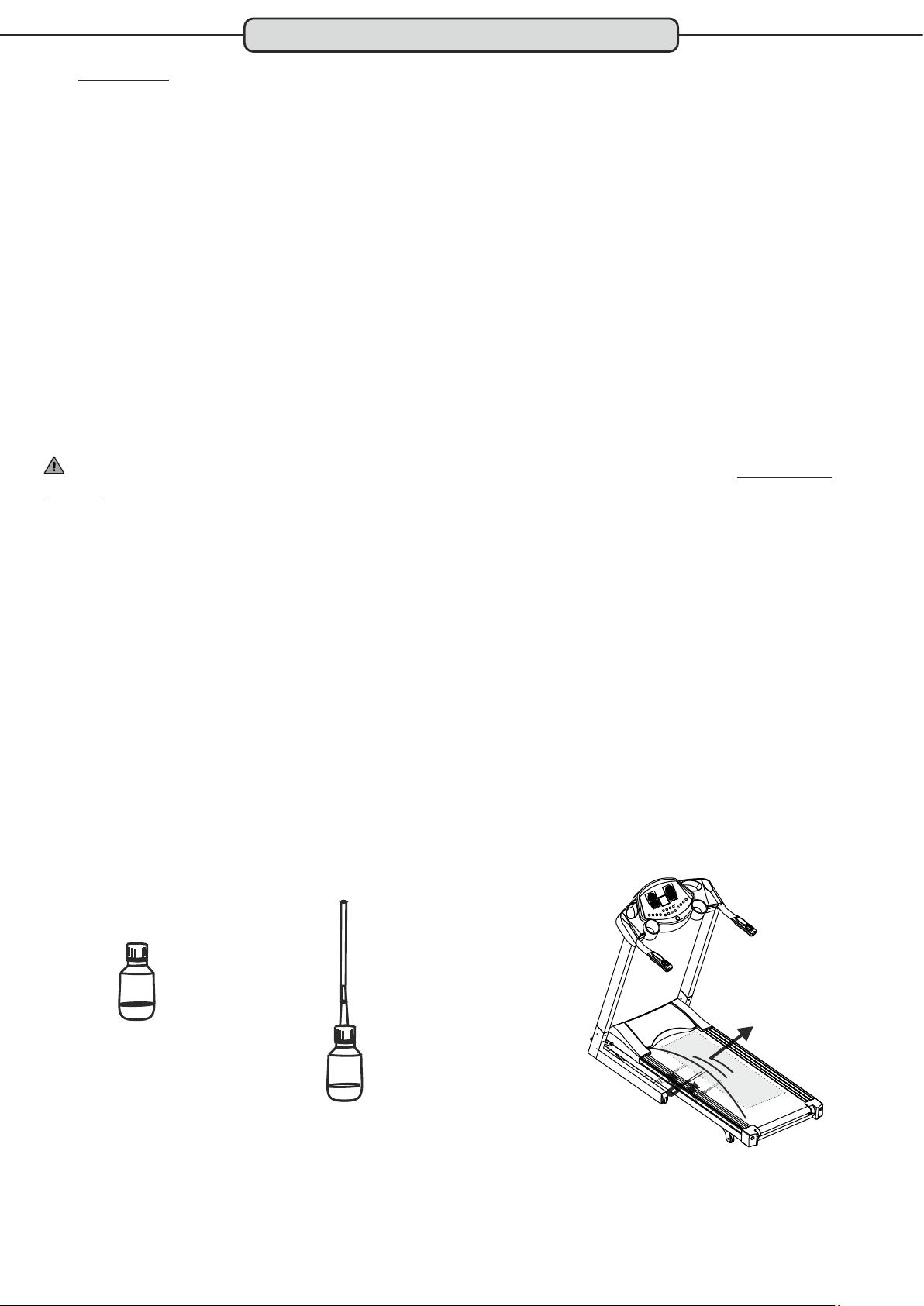

Schmierung des Laufgurtes

Die wichtigste Wartungsmaßnahme bei einem Laufband ist die regelmäßige und rechtzeitige Schmierung bzw. Wartung und Pflege des Laufgurtes. Aufgrund mangelnder oder unterlassener Pflege bzw. Schmierung des Laufgurtes entstandene Schäden bzw. Defekte, werden in keinem Fall durch die Gewährleistung oder Garantie abgedeckt.

Der Laufgurt Ihres Laufbandes muss immer dann geschmiert werden, wenn eine deutliche Reibungszunahme des Laufgurtes festzustellen ist. Dies kann sich als ruckende Bewegung während des Trainings, oder als Fehlermeldung E05 in der Cockpitanzeige bemerkbar machen. Eine unzureichende Schmierung bzw. Pflege und die damit verbundene erhebliche Steigerung der Reibung führt zwangsläufig zu einem erhöhten Verschleiß und einer dadurch verursachten Beschädigung von Laufgurt, Laufdeck, Motor und Platine. Die Nutzungshäufigkeit des Laufbandes ist maßgeblich dafür verantwortlich, wie häufig Sie die Wartungsmaßnahmen durchführen müssen. Da dies von Nutzer zu Nutzer unterschiedlich ist empfehlen wir ein Serviceheft anzulegen. Sie sollten einen festen Tag in der Woche festlegen, an dem Sie in den ersten 6 Monaten der Nutzung die Schmierung des Laufgurtes prüfen. Heben Sie hierzu den Laufgurt im vorderen Drittel an und fühlen mit der Hand in der Mitte des Laufgurtes ob noch Schmierung vorhanden ist. Ist dies der Fall so tragen Sie das Datum und „Ok“ in Ihr Serviceheft, ist die Schmierung zu gering oder nicht mehr vorhanden, so schmieren Sie den Laufgurt und tragen dies ebenfalls mit Datum ein. Nach einiger Zeit können Sie dann den für Sie benötigten Schmierungsintervall ablesen.

Auch wenn Sie kein Serviceheft führen möchten, überprüfen Sie unbedingt einmal pro

Woche die Schmierung des Laufgurtes!

Erinnerungsfunktion

Zusätzlich ist dieses Laufband mit einer Erinnerungsfunktion ausgestattet. Alle 300 Kilometer ertönt ein Warnsignal und im Display erscheint „OIL“. Prüfen Sie die Schmierung des Laufbandes und schmieren Sie den Laufgurt gemäß nachfolgender Anleitung bei Bedarf. Um die Erinnerungsfunktion zurückzusetzen halten Sie für ca. 5 Sekunden die STOP-Taste gedrückt.

Sollte über eine größere Zeitperiode das Laufband nicht genutzt werden oder die Lauffläche über einen längeren Zeitraum hochgeklappt sein, überprüfen Sie vor der Wiederbenutzung unbedingt die Schmierung des Laufgurtes und schmieren Sie gegebenenfalls nach.

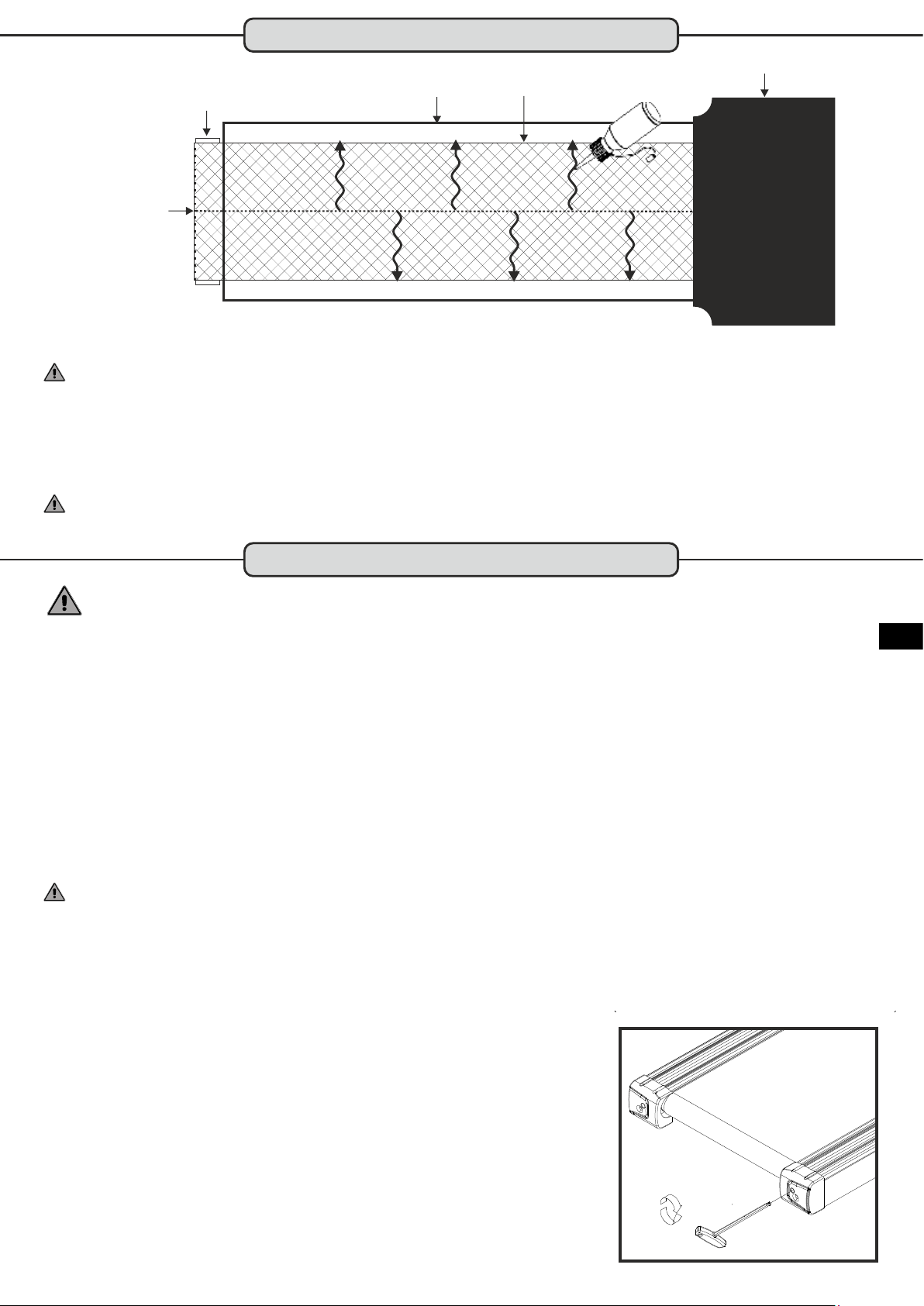

Um den Laufgurt optimal zu schmieren nehmen Sie die MAXXUS Pflegeöl-Flasche, entfernen den regulären Schraubverschluss (Bild 1) und setzen dann den Schraubverschluss mit Röhrchen ein (Bild

2). Bevor Sie den Gurt nun schmieren stellen Sie sicher, dass das Laufband ausgeschaltet ist und sich der Laufgurt nicht mehr bewegt. Heben Sie nun den Laufgurt an (Bild 3).

Bild 1 Bild 2 Bild 3

Schmierbereich

Bild 4

Mitte der Lauffläche

Hintere Laufrolle

Schmierung des Laufgurtes

Laufdeck

Laufgurt

Motorgehäuse

Verwenden Sie zum Schmieren der Laufmatte nur die beigefügte Silikonflasche, oder das MAXXUS Pflege-Öl

(erhältlich unter www.maxxus.de). Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel! Wir raten insbesondere von der Verwendung von Silikonsprays ab.

Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca. 3 bis 5 Minuten ohne Belastung laufen, um das Silikon-Öl optimal zu verteilen.

Die Lauffläche nach dem Schmiervorgang für mindestens 3 Tage nicht hochklappen.

Justieren des Laufgurtes

Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden!

Der Laufgurt sollte immer mittig und gerade laufen um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat. Mögliche Gründe für die Veränderung der Ausrichtung des Laufgurtes sind:

• der Boden auf dem das Laufband steht ist uneben oder weist eine Neigung auf.

• Individuelle Laufstile (z. B. einseitige Gewichtsverteilung, Fuß-Schrägstellungen, etc.)

Der Laufgurt wird, wie nachfolgend beschrieben, folgendermaßen justiert:

1. Starten Sie das Laufband und lassen Sie es mit einer konstanten Geschwindigkeit von 12 km/h laufen.

DEU

2.1 Läuft der Gurt nach links, drehen Sie die linke Einstellschraube am hinteren Ende des Laufbandes

1 1

/ Umdrehung im Uhrzeigersinn und die rechte Einstellschraube / Umdrehung gegen den Uhrzeiger-

8 8

sinn. Warten Sie einen Moment, da die Veränderung nicht sofort sichtbar wird. Die Ausrichtung des Laufgurtes verändert sich bereits nach einer / Umdrehung der Einstellschraube.

Verändern Sie daher die Schraubenstellung nur Schritt für Schritt.

2.2 Läuft der Gurt nach rechts, drehen Sie die rechte Einstellschraube / Umdrehung im Uhrzeigersinn und die linke Einstellschraube / Umdrehung gegen den Uhrzeigersinn.

3. Läuft der Gurt wieder mittig, ist die Justierung richtig. Falls dies nicht der Fall sein sollte, wiederholen Sie die unter 2.1 und 2.2 beschriebenen Schritte solange, bis die Matte mittig läuft.

Sollte sich die Gurte nicht justieren lassen, setzen Sie sich bitte mit einem Fachmann in Verbindung.

Wenn sich die Ausrichtung des Laufgurtes soweit verschoben hat, dass dieser an einer der beiden seitlichen Trittflächen schleift können Störungen und Defekte am Laufband auftreten. Schäden, die auf einer unterlassenen oder mangelhaften Justierung des Laufgurtes beruhen, werden in keinem Fall über die Gewährleistung oder Garantie abgedeckt.

Nachspannen des Laufgurtes

erwendung eines Sende-Brustgurtes optional erhältlichen Sende-Brustgurts: Herzfrequenzanzeige

Sollte der Laufgurt während des Betriebes über die Laufrollen rutschen (dies äußert sich durch ein spürbares Rucken während des Laufens), muss der gurt nach gespannt werden. Das Nachspannen wird über die selben Einstellschrauben, die auch zum Justieren des Laufgurtes benutzt werden, ausgeführt.

1. Starten Sie das Laufband und lassen Sie es mit einer konstanten Geschwindigkeit von 4 km/h laufen.

2. Beide Einstellschrauben direkt aufeinander folgend / Umdrehung

im Uhrzeigersinn drehen.

3. Versuchen Sie nun, die Laufmatte abzubremsen, in dem Sie auf dem Laufband so gehen, als würden Sie einen steilen Abhang hinab laufen. Sollte die vordere Rolle immer noch durchdrehen, wiederholen Sie den Spannvorgang erneut. Der Laufgurt sollte so gespannt sein, dass die vordere Rolle erst bei starkem Bremsen durchdreht.

Cockpit

Tablet-PC-Halter

Steigung/

Kalorien

Zeit

Strecke

Geschwindigkeit/

Pulse

Die Anzeige des Displays informiert Sie über folgende Trainingswerte:

Anzeige der aktuellen Steigung

Anzeige des Energieverbrauchs in Kalorien.

Anzeige der Trainingszeit

Trainingsstrecke in km

Anzeige der Geschwindigkeit in km/h

- bei Verwendung der Handsensoren: Pulsanzeige

- bei V

*Hinweis zur Kalorienmessung Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden. Daher handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

Tastatur

MODE-Taste (M)

Taste zur Auswahl der Trainingsvorgaben und Programme

INCLINE p/q Tasten (Steigung)

Bei der Programmierung: Tasten zur Vorgabe von Werten Während des Trainings: Tasten zur Verstellung der Steigung von Stufe 0 bis Stufe 15 in 1-Stufen-Schritten.

p = Steigung wird erhöht / Wert wird erhöht q = Steigerung wird verringert / Wert wird verringert

Cockpit

PEED p/q Tasten (Geschwindigkeit)

Bei der Programmierung: Tasten zur Vorgabe von Werten Während des Trainings: Tasten zur Verstellung der Geschwindigkeit von 0,8 bis 18,0km/h in 0,1km/h-Schritten

p = Geschwindigkeit wird erhöht q = Geschwindigkeit wird verringert

START-Taste

Startet die Quickstartfunktion bzw. das gewählte Trainingsprogramm.

STOP-Taste

Pause-Funktion: Durch einmaliges Drücken der STOP-Taste während des Trainings stoppt das Band. Das Cockpit schaltet in den PauseModus und im Display erschient „PAU“. Wird innerhalb dieser 5 Minuten die START-Taste erneut gedrückt, so wird das Training an der Stelle weitergeführt, an dem es unterbrochen wurde. Nach 5 Minuten führt das Cockpit automatisch einen Reset durch und alle Werte werden auf Null zurückgesetzt. Bei Nutzung der Pausefunktion wird durch erneutes Drücken der START-Taste das Training wieder aufgenommen. Stoppt und beendet das aktuelle Training.

RESET-Funktion Wenn Sie die STOP-Taste im Pausemodus erneut drücken werden alle Werte auf Null gesetzt.

Direktwahltasten für Steigung

Das Cockpit Ihres Laufbandes verfügt über 3 Direktwahltasten für Steigung. Diese Direktwahltasten ermöglichen Ihnen die schnelle und unkomplizierte Auswahl bestimmter, festvorgegebener Steigungen. Diese können vom Benutzer nicht geändert werden.

Direktwahltasten für Geschwindigkeit

Das Cockpit Ihres Laufbandes verfügt über 3 Direktwahltasten für Geschwindigkeit. Diese Direktwahltasten ermöglichen Ihnen die schnelle und unkomplizierte Auswahl bestimmter, festvorgegebener Geschwindigkeiten. Diese können vom Benutzer nicht geändert werden.

Weitere Funktionen

Handpuls-Sensoren

Dienen zur kurzzeitigen Pulskontrolle. Umfassen Sie hierzu mit beiden Händen die Handsensoren. Nach kurzer Zeit wird der aktuelle Puls im Display angezeigt. Lesen Sie hierzu auch das Kapitel „Pulsmessung über Handsensoren“ sowie „Warnhinweise zur Puls- und Herzfrequenzmessung“ in dieser Anleitung.

Herzfrequenz-Messung

Das Cockpit dieses Laufbandes ist bereits werkseitig mit einem Empfänger (Receiver) für die drahtlose Herzfrequenzmessung ausgestattet. Hierzu wird ein, nicht im Lieferumfang enthaltener, Sende-Brustgurt benötigt. Dieser brustgurt muss auf der Frequenz 5 KHz senden und uncodiert sein. MAXXUS empfiehlt hier die Verwendung eines POLAR T34 Sende-Brustgurts. Die Verwendung von Bluetooth Brustgurten ist nicht

möglich. Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung über Brustgurt“ sowie „Warnhinweise zur Puls- und Herzfrequenzmessung“ in dieser Anleitung.

Line-In Anschluss & Lautsprecher

Das Cockpit das Laufbandes ist mit einem Line-In-Anschluss und Lautsprechern versehen. Über das im Lieferumfang enthaltene Line-In-Kabel können Sie eine etxerne Musikquelle (z. B. Smartphone, MP3-Player, etc.) anschließen und die Audio-Quelle über die Lautsprecher wiedergeben. Die Lautstärke wird hierbei übder das extern angeschlossene Gerät reguliert. Eine Laustärkenregulierung übder das Cockpit ist nicht möglich.

DEU

Laufband einschalten

Verbinden Sie den Netzstecker des Stromkabels mit einer geerdeten, mit 16 A einzeln abgesicherten und vom Fachmann installierten Steckdose. Schalten Sie nun das Laufband mit der Ein-/Ausschalt-Taste (befindet sich auf der Rückseite des Motorgehäuses) ein.

Laufband ausschalten

Um das Laufband auszuschalten betätigen Sie erneut die Ein-/Ausschalt-Taste. Entfernen Sie dann den Netzstecker aus der Steckdose. ACHTUNG: Bevor Sie das Laufband ausschalten achten Sie immer drauf, dass sich die Steigung auf Level Null befindet.

Cockpit

Quickstart

Schalten Sie das Laufband ein und drücken Sie die START-Taste. Das Laufband startet automatisch nach einem Countdown und die Trainingszeit beginnt jetzt zu laufen. Mit den SPEED-Tasten regulieren Sie die Geschwindigkeit, mit den INCLINE-Tasten die Steigung während des Trainings. Um das Training zu beenden drücken Sie die STOP-Taste.

Manuelles Training

Bei dieser Trainingsart gibt der Benutzer ein Trainingsziel, z. B. die Trainingszeit vor. Der vorgegebene Wert beginnt bei Trainingsstart im Count-Down-Verfahren rückwärts zu laufen.

Schritt 1: Programmauswahl.

Schalten Sie das Laufband ein und Drücken Sie einmal die MODE-Taste.

Schritt 2: Auswahl und Vorgabe des Trainingsziels

Schritt 2.1: Vorgabe der Trainingszeit

Im Anzeigefeld für „Zeit“ blinkt der Wert „30:00". Wenn Sie die Trainingszeit als Ihr Trainingsziel vorgeben wollen, so geben Sie die gewünschte Trainingszeit von

05:00 bis 99:00 Minuten durch Drücken der Fahren Sie dann unmittelbar mit Schritt 3 fort.

Wenn Sie ein anderes Trainingszielwählen möchten drücken Sie die MODE-Taste sobald der Wert „30:00" im Fenster „Zeit“ erscheint. Der Wert „1.00" blinkt im Anzeigefeld für „Strecke“ und der Wert für Zeit wir automatisch auf Null gesetzt.

Schritt 2.3: Vorgabe des Kalorienverbrauchs

Im Anzeigefeld für „Kalorien“ blinkt der Wert „50". Wenn Sie den Kalorienverbrauch als Ihr Trainingsziel vorgeben wollen, so geben Sie den gewünschten

Kalorienverbrauch von 10 bis 999 Kalorien durch Drücken der (INCLINE) vor.

p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor.

p/q Tasten für Geschwindigkeit (SPEED) oder Steigung

Fahren Sie dann unmittelbar mit Schritt 3 fort.

Schritt 3: Trainingsstart

Drücken Sie nach der Eingabe des gewünschten Trainingsziel die START-Taste. Im Display wird ein Countdown angezeigt. Nach Beendigung des Countdowns startet das Laufband automatisch.

Mit den SPEED-Tasten regulieren Sie die Geschwindigkeit, mit den INCLINE-Tasten die Steigung während des Trainings. Das Training endet automatisch mit dem Erreichen des vorgegebenen Trainingsziels.

Trainingsprofile P01 - P12

Bei dieser Trainingsart stehen dem Benutzer 12 bereits vorgegeben und festinstallierte Trainingsprofile zur Verfügung. Jedes Profil besteht aus 15 Segmenten. Die vom Benutzer vorgegebene Gesamt-Trainingszeit bestimmt somit die Dauer der Segmente (Trainingszeit : 15 = Einzelzeit pro Segment). Vor jedem Segmentwechsel ertönt ein Warnsignal um den Benutzer auf eine eventuelle Veränderung der Geschwindigkeit und/oder Steigung hinzuweisen.

Schritt 1: Programmauswahl.

Schalten Sie das Laufband ein und Drücken Sie sooft die MODE-Taste bis das gewünschte Programm im Fenster „Strecke“ angezeigt wird.

Hinweis: Die Programme P01 bis P05 können auch über die Programmtasten direkt ausgewählt werden:

P01 = MANUAL P02 = WEIGHT LOSS P03 = INTERVAL P04 = HILL CLIMB P05 = WALK

Schritt 2: Vorgabe der Trainingszeit

Im Anzeigefeld für „Zeit“ blinkt der Wert „30:00". Geben Sie nun die gewünschte Trainingszeit von 05:00 bis 99:00 Minuten durch Drücken der

p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor.

Schritt 3: Trainingstart

Drücken Sie nach der Eingabe der Trainingszeit die START-Taste. Im Display wird ein Countdown angezeigt. Nach Beendigung des Countdowns startet das Laufband automatisch.

Das Training endet automatisch mit dem Erreichen der vorgegebenen Trainingszeit.

Hinweis:

Während des Trainings können Sie die vorgegebene Geschwindigkeit und Steigung für das aktuelle Segment verändern. Diese werden aber bei Beginn des nächsten Segments automatisch auf die für das aktuell gewählte Trainingsprofil vorprogrammierten Werte zurückgesetzt. Ein Veränderung der Werte für Geschwindigkeit und Steigung für das gesamte Profil ist nicht möglich.

Cockpit

Programm-Übersicht

Programm Segmente 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

MANUAL

Weight Loss

Intervall

Hill Climb

Walk

Geschwindigkeit 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3

Steigung 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

Geschwindigkeit 3 3 6 6 3 3 3 6 6 3 3 3 6 6 3

Steigung 2 2 4 4 4 4 4 4 4 4 4 4 2 2 2

Geschwindigkeit 3 8 8 3 3 8 8 3 3 8 8 3 3 8 8

Steigung 2 2 4 4 6 6 6 6 4 4 4 4 2 2 2

Geschwindigkeit 3 5 6 8 10 8 6 3 3 6 8 10 8 6 5

Steigung 2 2 4 4 6 6 6 6 4 4 4 4 2 2 2

Geschwindigkeit 3 5 5 6 6 5 5 8 8 5 3 3 5 5 8

Steigung 2 2 4 4 4 4 4 4 4 4 4 4 2 2 2

P10

Geschwindigkeit 2 4 4 4 5 6 8 8 6 7 8 8 6 4 2

Steigung 0 5 5 5 4 4 4 3 3 3 3 4 4 4 0

Geschwindigkeit 2 3 3 3 4 5 3 4 5 3 4 5 3 3 2

Steigung 0 4 4 4 3 3 6 6 6 7 7 8 8 9 0

Geschwindigkeit 2 3 3 6 7 7 4 6 7 4 6 7 4 4 2

Steigung 0 5 5 5 6 6 6 7 8 9 9 9 10 10 0

Geschwindigkeit 2 4 4 7 7 4 7 8 4 8 9 9 4 4 2

Steigung 0 5 5 6 6 6 4 4 6 6 5 5 8 8 0

Geschwindigkeit 2 4 5 6 7 5 4 6 8 8 6 6 5 4 2

Steigung 0 6 6 6 7 5 8 8 4 4 4 5 5 8 0

DEU

P11

P12

Geschwindigkeit 2 5 8 10 7 7 10 10 7 7 10 10 5 5 2

Steigung 0 5 3 2 6 6 2 2 2 2 2 4 5 6 0

Geschwindigkeit 2 4 9 9 5 9 5 8 5 9 7 5 5 7 2

Steigung 0 2 3 2 3 5 5 0 0 2

3 5 7 3 0

Cockpit

Herzfrequenzgesteuertes Programm HRC

Bei diesem Programm handelt es sich um ein herzfrequenzgesteuertes Trainingsprogramm. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Laufband automatisch die Geschwindigkeit. Ist der Wert höher, so verringert das Laufband automatisch die Geschwindigkeit. Die Hauptvoraussetzung für dieses Programm ist eine permanente und exakte Übermittlung der Herzfrequenzwerte. Aus diesem Grund kann dieses Programm nur unter Verwendung eines uncodierten Herzfrequenz-Brustgurtes genutzt werden. Dieser ist als Zubehör erhältlich. Die Nutzung dieses Programmes mittels der Handpulssensoren ist nicht möglich. Lesen Sie hierzu auch die Kapitel „Herzfrequenzmessung“, „Warnhinweise zur Puls- & Herzfrequenzmessung“ in dieser Anleitung.

Schritt 1: Programmauswahl.

Schalten Sie das Laufband ein und Drücken Sie sooft die MODE-Taste bis „HRC“ im Anzeigefeld für „Strecke“ angezeigt wird. Halten Sie dann für ca. 3 Sekunden die MODE-Taste fest gedrückt.

Schritt 2: Altersvorgabe

Im Anzeigefeld für „Geschwindigkeit/Puls“ blinkt der für Zeit blinkt der Wert „30". Geben Sie nun das Benutzeralter durch Drücken der p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 3: Zielpulsvorgabe

Im Display erscheint die vom Cockpit kalkulierte Zielherzfrequenz. Diese beträgt 60% der maximalen Herzfrequenz. Wenn Sie mit dem errechneten Wert trainieren möchten, bestätigen Sie dies mit der MODE-Taste.

Sollten Sie mit einem individuellen Zielherzfrequenz trainieren wollen, so geben Sie diese durch Drücken der Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) ein. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste. Lesen Sie hierzu auch die Kapitel zur Puls- und Herzfrequenzmessung in dieser Anleitung.

p/q

Schritt 4: Vorgabe der maximalen Geschwindigkeit

Im Anzeigefeld für „Geschwindigkeit/Puls“ erscheint der Wert „10.0". Sie können nun durch Drücken der Geschwindigkeit (SPEED) die gewünschte maximale Geschwindigkeit für dieses HRC-Training vorgeben. Somit können Sie sicherstellen, dass das Programm keine Geschwindigkeit zur Erreichung der Zielherzfrequenz einstellt, die Ihr aktuelles Fitnessniveau übersteigt. Bestätigen Sie Ihre Vorgabe durch Drücken der MODE-Taste.

Schritt 5: Vorgabe der Trainingszeit

Im Anzeigefeld für „Zeit“ blinkt der Wert 30:00 Minuten. Geben Sie die gewünschte Trainingszeit von 05:00 bis 99:00 Minuten durch Drücken der

Schritt 5: Trainingsstart

Drücken Sie nun die START-Taste. Im Display wird ein Countdown angezeigt. Die Trainingszeit beginnt nach Beendigung des Countdowns zu laufen und das Laufband startet automatisch mit einer Geschwindigkeit von 3km/h.

Trainingsende

Das Laufband stoppt nach Ablauf der vorgegebenen Trainingszeit automatisch.

Programmablauf:

Nachdem Sie die das Programm gestartet haben erfolgt alle 20 Sekunden ein Vergleich Ihrer tatsächlichen Herzfrequenz (Ist-HF) mit der Zielherzfrequenz (Ziel-HF) durch das Cockpit. Das Cockpit nimmt folgende Veränderungen vor:

Ist-HF 10% niedriger als die Ziel-HF = Cockpit erhöht die Geschwindigkeit um 1,0km/h

Ist-HF 5% niedriger als die Ziel-HF = Cockpit erhöht die Geschwindigkeit um 0,5km/h

Ist-HF ist weniger als 5% niedriger als die Ziel-HF = Cockpit erhöht die Geschwindigkeit um0,3 km/h

p/q Tasten für Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor.

p/q Tasten für

Ist-HF ist weniger als 5% höher als die Ziel-HF = Cockpit verringert die Geschwindigkeit um 0,3 km/h

Ist-HF ist 5% höher als die Ziel-HF = Cockpit verringert die Geschwindigkeit um 0,5 km/h

Ist-HF ist 10% höher als die Ziel-HF = Cockpit verringert die Geschwindigkeit um 1,0 km/h

Ist die vom Benutzer vorab eingestellte, maximale Geschwindigkeit erreicht, die Ist-HF ist aber immer noch niedriger als die vorgegebene Ziel-HF so erhöht das Laufband automatische die Steigung.

Cockpit

Alter

BMI

19 - 24 Jahre

19 - 24

25 - 34 Jahre

20 - 25

35 - 44 Jahre

21 - 26

45 - 54 Jahre

22 - 27

55 - 64 Jahre

23 - 28

> 64 Jahre

24 - 29

Ermittlung des Body-Mass-Index

Schritt 1: Programm-Auswahl

Schalten Sie das Laufband ein und halten Sie die MODE-Taste für ca. 5 Sekunden festgedrückt

Schritt 2: Geschlechtseingabe

Im Display wird F1 angezeigt. Geben Sie nun das Benutzergeschlecht urch Drücken der Geschwindigkeit (SPEED) oder Steigung (INCLINE) vor. „ 1" steht für „männlich“ und „2" steht für weiblich. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 3: Altersvorgabe

Im Display wird F2 angezeigt. Geben Sie nun das Benutzeralter urch Drücken der (SPEED) oder Steigung (INCLINE) vor. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 4: Benutzergröße

Im Display wird F3 angezeigt. Geben Sie nun die Benutzergröße durch Drücken der (SPEED) oder Steigung (INCLINE) vor. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 5: Benutzergewicht

Im Display wird F4 angezeigt. Geben Sie nun das Benutzergewicht durch Drücken der (SPEED) oder Steigung (INCLINE) vor. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste.

Schritt 6: Programmstart

Im Display wird nun F5 und „- - - -“ angezeigt. Umfassen Sie nun die Handpulssensoren mit beiden Händen und halten Sie diese fest.

p/q Tasten für

p/q Tasten für Geschwindigkeit

Schritt 7: Programmende

Nach erfolgreicher Messung wird im Display der BMI (Body-Mass-Index) angezeigt.

Body-Mass-Index (BMI)

Dieser Wert errechnet sich aus dem Verhältnis Körpergewicht zu Körpergröße und dient zur Bewertung des Körpergewichts eines Menschen in Relation zu seiner Körpergröße. Bitte beachten Sie, dass der BMI lediglich ein grober Richtwert ist, da er weder Körperbau und Geschlecht noch die individuelle Zusammensetzung der Körpermasse aus Fett- und Muskelgewebe eines Menschen berücksichtigt.Der „ideale“ BMI hängt vom Alter ab. Die Tabelle zeigt BMI-Werte für verschiedene Altersgruppen.

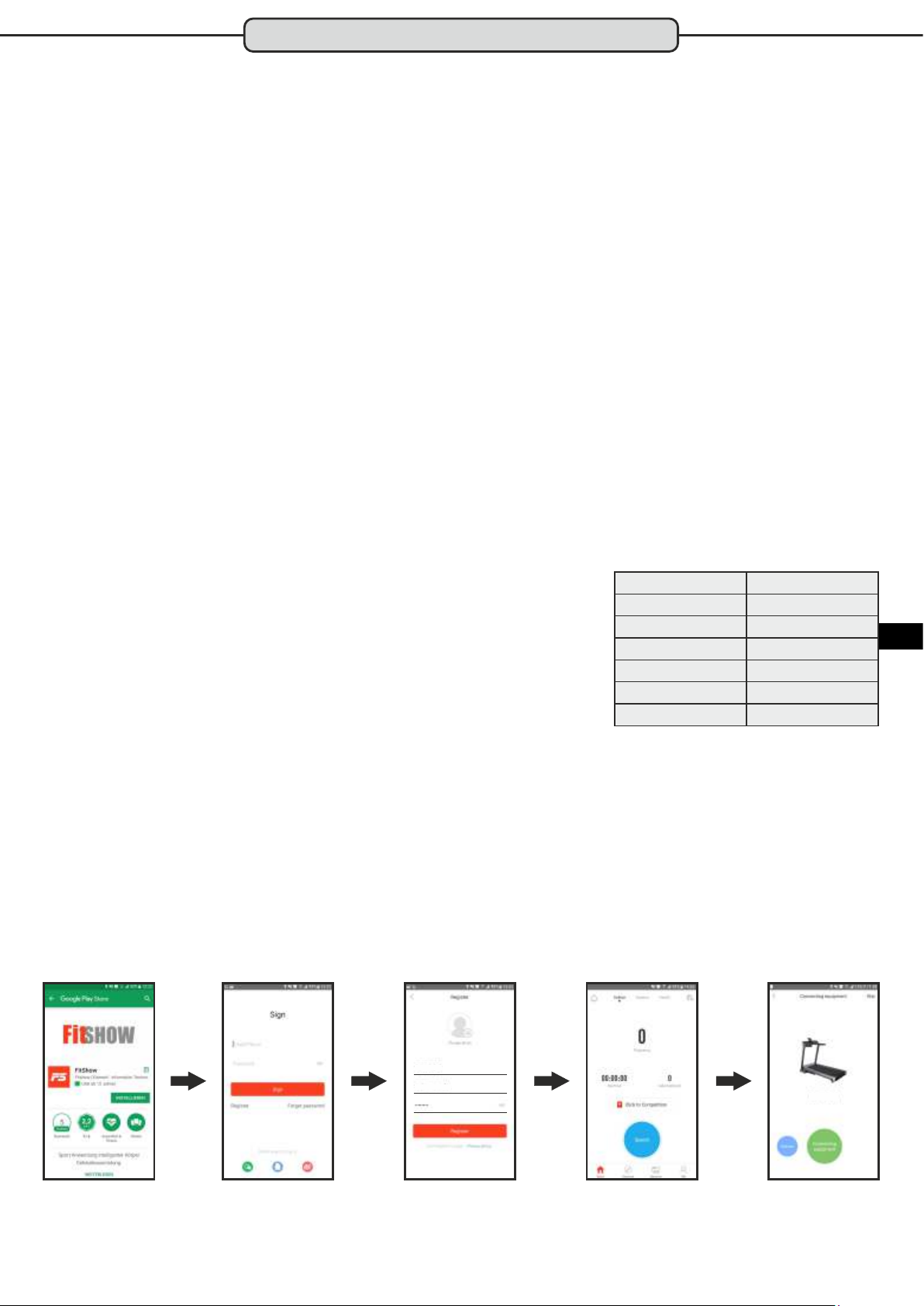

Fitnesstraining mit der APP FitShow

Das Cockpit Ihres Laufbandes ist bereits serienmäßig mit einem Bluetooth-Empfänger ausgetattet. Laden Sie sich die APP Fitshow auf ein dafür ausgelegtes Smartphone oder einen Tablet-PC. Scannen Sie hierzu den sich auf der Rückseite dieser Anleitung befindlichen QR-Code.

Schritt 1: Laden Sie im App-Store/Play-Store die App „FitShow“ herunter und installieren Sie diese auf Ihrem Smartphone oder Tablet-PC.

Schritt 2: Registrieren Sie sich bei bei FitShow. Nutzen Sie hierfür bitte eine korrekte E-Mailadresse, da Sie einen Bestätigungscode per E-Mail erhalten.

Schritt 3: Stellen Sie sicher dass das Laufband eingeschaltet ist! Gehen Sie nun oben in der App-Auswahl auf „Indoor“ und drücken Sie auf „Search“. Das Laufband wird nun angezeigt. Sobald Sie Ihr Laufband ausgewählt haben, können Sie den vollen Umfang der App nutzen.

DEU

Email/Phone

Password

max_mustermann

max@mustermann.de

WalkMaxx 6.1

Hinweis:

Bitte beachten Sie, dass wir ausschließlich die Basis für die Nutzung des Gerätes mit einer APP bereitstellen. Bei Fragen zur Benutzung der App und/oder dem von Ihnen verwendeten Samrtphone oder Tablet-PC wenden Sie sich bitte direkt an den jeweiligen Anbieter.

200

150 195

Herzfrequenzmessung

Herzfrequenz pro Minute

130 146 190

110 127 143 185

107 124 139 180

105 120 135 175

102 117 131 170

99 114 128 165

96 111 124 160

94 107 120 155

91 104 116 150

88 101 113 145

100% der maximalen Herzfrequenz

75% der maximalen Herzfrequenz

85 98 109 140

83 94 105 135

80 91 101 100

65% der maximalen Herzfrequenz

55% der maximalen Herzfrequenz

Alter 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90

Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen

Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

77 88 98

74 85

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

Warnhinweis zur Puls- & Herzfrequenzmessung

ACHTUNG

Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder einer Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen. Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als

Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab. Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

ACHTUNG Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnosezwecke konzipiert oder geeignet. Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen. Dies gilt vor allem für Personen:

DEU

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Trainingsempfehlungen

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainingsplanung. Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden. Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab. Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt.Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Trainingsempfehlungen

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert. 30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen. Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings. Anbei finden Sie eine Empfehlung für einen Wochenplan.

Kalenderwoche:_____ Jahr: 20____

Datum Tag Trainingsdauer Trainingsstrecke Kalorienverbauch Ø Herzfrequenz Kommentare

Montag

Dienstag

Mittwoch

Donnerstag

Freitag

Samstag

DEU

Sonntag

Wochenergebnis:

Technische Details

Cockpit:

Anzeige von:

w Zeit w Geschwindigkeit w Strecke w Steigung w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)

Technische Details:

Motor: DC-Motor Konstante Motorleistung: 2,0 PS / 1,47kW Antriebsart: Rillenriemen Geschwindigkeit: 0,8 - 18,0 km/h, in 0,1 km/h-Schritten verstellbar Steigung: 0 - 15%, in 1,0%-Schritten elektronisch verstellbar Lauffläche: ca. 1.370x 510mm Aufstellmaßemaße: ca. 1.790 x 960 x 1.415 mm (LxBxH) Aufstellmaßemaße, geklappt: ca. 1.140 x 960 x 1.550 mm (LxBxH) Gesamtgewicht: ca. 77kg Maximales Benutzergewicht: 125 kg Stromversorgung: 220-230V - 50Hz

Einsatzgebiete: Heimbereich - ausschließlich private Nutzung!

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb. Beachten Sie hierbei die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Batterien / Akkus dürfen keinesfalls in den normalen Hausmüll geworfen werden. Beachten Sie, dass Batterien und Akkus Giftstoffe enthalten können, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, diese bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom.

POLAR Sende-Brustgurt T34

Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Bodenbelag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

• 160 x 90 cm

• 210 x 100 cm - für Laufbänder geeignet

MAXXUS Silikon

Optimales Schmier- und Trennmittel für Laufgurt und Laufdeck. Erhältlich in folgenden Größen:

• 50 ml

• 250 ml

Explosionszeichnung

E31

E41

C17

C37

E01

E30

E17

D15

C21

E18

E17

E18

E17

E18

C19

E17

E16

E31

B04

C17

C35

E16

E31

C26

C18

C16

C27

E22

E26

C27

E26

E01

E22

E26

E10

E01

E06

C31

E32

E36

C32

E02

B06

E02

E32

E06

E36

C31

E10

E36

E03

C32

E36

B06

C32

E23

D02

E36

E03

E36

A03

B06

C32

E36

E06

E36

DEU

E06

E23

B03

E23

C24

E23

C41

C40

E26

C12

B16

E23

E30

C36

E23

E27

C27

E27

C25

C27

A02

E01

E24

D17

C25

E29

D09

D16

C26

E01

D18

E23

C13

C35

D13

E12

E42

E34

E15

E03

E42

E35

E33

D14

E14

E05

E35

A08

E35

E34

E03

E33

E13

E04

E23

Explosionszeichnung

D01

E30

E13

E32

A06

E17

E26

E40

E20

E37

E32

D04

B12

E13

E32

E13

B13

E13

E32

C33

C10

E26

E13

E01

C03

A07

E25

E32

D04

E32

E25

E26

E07

C09

E13

E20

C07

E40

E28

C38

E32

B01

E39 E22

E13

C28

D03

E26

E22

C09

C04

C11

B14

C39

A04

C05

C08

C20

E28

C38

E39

E22

E30

D06

E09

C28

C06

C22

B10

A05

E26

D06

E26

A01

C02

E20

C15

E30

B10

D06

E29

D08

C23

E26

E02

B11

E26

E32

C34

C01

E26

D07

C11

C20

D06

E09

E11

B05

E38

E32

E02

E13

E32

E07

C14

C29

E21

C29 E21

C29

E21

B07

E08

B07

C30

E02

E32

B07

E32

B07

E08

C30

Teile-Liste

•••••••• • ••••••••••••••••••••••• ••••••••• • •••••••••••••••• ••••••••••••

•••••••••••••••••••••••••••••• ••

••••••••• •••• ••••••••••• ••

•••••••• • •••••••• • •••••••••••••• ••

••••••• •••••••• ••••••••••••••••• ••

••••••• ••••••••• • • ••• • ••••••••••••• ••••••••••••• ••

••••••••••••••••••• ••••••••• ••

••••••• ••••••••••••••••••••••• ••

••••••• • ••••• ••••• • • •••••••• ••

••••••••••••••••••••••••••••• ••••• ••

••••••• •••••• •••••••••••••• ••• ••

••••••• • • • ••• •••••••••••• ••• ••

•••••••••••••••••••••••••••••• ••

••••••••••••••••• ••• ••• • •••••••••••••••••••• ••

••••••••••••••••• •• ••••••••• • • • • ••••••••••••••••••• • • ••••• • • • •••••••• •• ••••••••• ••

••••••• •••••••••••••• ••••••••••••••••••••• ••

••••••••••••• ••••••••••••••••••••••••• ••

••••••• ••••••••••••••••••••••••• ••

••••••• • •••••••••••••••••••• • • •••••• ••

••••••••••• • ••••••••• ••••• • ••••••••••••• ••

•••••••••• • •• • •••••••••• •••••••••••• ••

••••••••••• • •••••••••••••••••••••••••••• ••• ••••••••• ••

••••••••• ••••••••••••••••••••• •••••••• ••

••••••••• • • • ••••• • • •••••••••••••••••••••••••••••••••••••••• ••••• ••

• •••••••••••••••••• • ••• •••••••••••••••••••• • •••••• •••••• ••

• •••••••••••••••••••••••••• ••• •••••••••••••••••••••• ••

• •••••••••••••••• • ••••••••••••••••••• ••••• ••••••••• • •••••• •••• ••

• •••••• •••••••••••••••••••••••••••••••• ••• •••••••••••••••••••••• ••

• •••••••••••••••••••••••••• • • • ••••••• • • ••••• ••

• •••••• •••• • •••••••••••••••••••••••••••••••••• ••

• •••••••••• • •• • •• •••••••••••••••••••••••••••••• • •••• ••

• •••••••••• • •• • •••••••• • •••••• ••

• •••••••••• • •• • •• ••••••••••••••••••••••••••••••••••• ••

• •••••••••• • •• ••••••••••• • •••• ••

• •••••• •••••••••••••••••• •••• •••••••••••••••• • •••••• •••• ••

• •••••••••••• •••••••••• •• •••••••••••••••••••• • •••••• •••• ••

• •••••• •••••••••••••••••• •••• ••••• • • • •••••••• •• • •••••••••• ••

• •••••••••••• •••••••••• •• ••••••••• • • • •••••••• •• • •••••••••• ••

• •••••••• •••••••••••••••••••••• • • •••••• ••• ••

• •••••••• •••••••••••••••••••• • • ••••••• ••

• •••••• •••• • • •••••••••••••••••••• ••• ••

• •••••••• •••••••• • •• •••••••••••••••• • ••••••••••••••••••••• ••

• •••••••• •••••••• • •• •••••••••••••• • •••

•••••••••••••••• ••

• •••••••• •••••••••••••• ••••• ••

• •••••••••••••• •• ••••••• ••

• •••••••••••••••••••••••• •• ••••••• ••

• •••••• •••••••••••••••••• • •••••• ••

• •••••••••••••••••••••••••••••• ••••••• ••

• ••••••••••••••••••• ••

• •••••• • • • ••••••••• • • •• •• •• ••• •••••••••••••••• ••

• •••••• •••• • • ••••• • ••••••••••• ••

• •••••• •••• • • ••• • •••••••••• ••• ••

• •••••••••••••••••••• • ••••• ••• ••

••••••• •••••••••••••••••••••••• ••• • ••• ••

•••••••••••••••• • ••••• • ••• ••

•••••••••••••••• • ••••• • ••••• ••

Teile-Liste

F03

F04

F01

F02

F05

G04

G03

G05

G01

G02

G06

G07

G08

H01

H02

H03

J01

J03

D11

D12

D19

B15

D05

B08

D07

D10

D20

D21

B09

•••••••••••••••••••••••••••••• ••

••••••••• •••• ••••••••••• ••

•••••••• • •••••••• • •••••••••••••• ••

••••••• •••••••• ••••••••••••••••• ••

••••••• ••••••••• • • ••• • ••••••••••••• ••••••••••••• ••

••••••••••••••••••• ••••••••• ••

••••••• ••••••••••••••••••••••• ••

••••••• • ••••• ••••• • • •••••••• ••

••••••••••••••••••••••••••••• ••••• ••

••••••• •••••• •••••••••••••• ••• ••

••••••• • • • ••• •••••••••••• ••• ••

•••••••••••••••••••••••••••••• ••

••••••••••••••••• ••• ••• • •••••••••••••••••••• ••

••••••• •••••••••••••• ••••••••••••••••••••• ••

••••••••••••• ••••••••••••••••••••••••• ••

••••••• ••••••••••••••••••••••••• ••

••••••• • •••••••••••••••••••• • • •••••• ••

••••••••••• • ••••••••• ••••• • ••••••••••••• ••

•••••••••• • •• • •••••••••• •••••••••••• ••

••••••••••• • •••••••••••••••••••••••••••• ••• ••••••••• ••

••••••••• ••••••••••••••••••••• •••••••• ••

• •••••••••••••••••• • ••• •••••••••••••••••••• • •••••• •••••• ••

• •••••••••••••••••••••••••• ••• •••••••••••••••••••••• ••

• •••••••••••••••• • ••••••••••••••••••• ••••• ••••••••• • •••••• •••• ••

• •••••• •••••••••••••••••••••••••••••••• ••• •••••••••••••••••••••• ••

• •••••••••••••••••••••••••• • • • ••••••• • • ••••• ••

• •••••• •••• • •••••••••••••••••••••••••••••••••• ••

• •••••••••• • •• • •• •••••••••••••••••••••••••••••• • •••• ••

• •••••••••• • •• • •••••••• • •••••• ••

• •••••••••• • •• • •• ••••••••••••••••••••••••••••••••••• ••

• •••••••••• • •• ••••••••••• • •••• ••

• •••••• •••••••••••••••••• •••• •••••••••••••••• • •••••• •••• ••

• •••••••••••• •••••••••• •• •••••••••••••••••••• • •••••• •••• ••

• •••••• •••••••••••••••••• •••• ••••• • • • •••••••• •• • •••••••••• ••

• •••••••••••• •••••••••• •• ••••••••• • • • •••••••• •• • •••••••••• ••

• •••••••• •••••••••••••••••••••• • • •••••• ••• ••

• •••••••• •••••••••••••••••••• • • ••••••• ••

• •••••• •••• • • •••••••••••••••••••• ••• ••

• •••••••• •••••••• • •• •••••••••••••••• • ••••••••••••••••••••• ••

• •••••••• •••••••• • •• •••••••••••••• • •••

•••••••••••••••• ••

• •••••••• •••••••••••••• ••••• ••

• •••••••••••••• •• ••••••• ••

• •••••••••••••••••••••••• •• ••••••• ••

• •••••• •••••••••••••••••• • •••••• ••

• •••••••••••••••••••••••••••••• ••••••• ••

• ••••••••••••••••••• ••

• •••••• • • • ••••••••• • • •• •• •• ••• •••••••••••••••• ••

• •••••• •••• • • ••••• • ••••••••••• ••

• •••••• •••• • • ••• • •••••••••• ••• ••

• •••••••••••••••••••• • ••••• ••• ••

••••••• •••••••••••••••••••••••• ••• • ••• ••

•••••••••••••••• • ••••• • ••• ••

•••••••••••••••• • ••••• • ••••• ••

J01

J03

H03

H02

H01

G08

G07

G06

G05

G04

G03

G02

G01

F04

F03

F05

F02

F01

D21

D20

D19

D12

D11

D10

D07

D05

B15

B09

B08

Teil Beschreibung Ty p Menge

A01 Bottom frame 1

A02 Main frame 1

A03 Incline frame 1

A04 Monitor frame 1

A05 Handlebar pulse frame 1

A06 Left column 1

A07 Right column 1

A08 Motor seat 1

B01 Bottle holder 1

B03 Front roller 1

B04 Rear roller 1

B05 Air cylinder 1

B06 Sleeve Ø15*Ø10.2*13 4

B07 Sleeve of transport wheel Ø12*Ø8.5*17 4

B08 Cross solid wrench 1

B09 Inner hex wrench 1

B10 Handle pulse 4

B11 Safety key seat 1

B12 IPAD shaft M10*149 1

B13 Stop nut Ø23*30 1

B14 IPAD connect pole Ø6*120 2

B15 Solid wrench 19mm 1

B16 Support tube for motor cover 1

C01 Top cover of the monitor 1

C02 Bottom cover of monitor 1

C03 Left-bottom cover of monitor 1

C04 Right-bottom cover of monitor 1

C05 Left foam handlebar 1

C06 Right foam handlebar 1

C07 IPAD rotation component 1

C08 IPAD holder 1

C09 IPAD rotation assembly 2

C10 IPAD O ring 1

D03 Upper wire of the monitor 1

D04 Lower wire of the monitor 1

D05 Upper wire of handle pulse 1

D06 Lower wire of handle pulse 2

D07 Safety key module 1

D08 Safety key rope 1

D09 Magnetic sensor 1

D10 AC single wire brown 350mm 2

D11 AC single wire blue 350mm 3

D12 Earth wire 1

D13 DC motor 1

D14 Incline motor 1

D15 Running board 1

D16 Square Switch 1

D17 Socket 1

D18 Over load protector 1

D19 Magnet ring 1

D20 Magnet core 1

D21 Power cable 1

E01 Non-locked nut M6 6

E02 Lock nut M8 6

E03 Lock nut M10 6

DEU

Teile-Liste

•••••••• • ••••••••••••••••••••••• ••••••••••• • •••••••••••••••• ••••••••••

••••••••• ••••• • •••••••• • •••••••••••••• ••

••••••••• ••••• • •••••••• • •••••••••••• ••

••••••••• ••••• • ••••••••••• ••

••••••••• ••••• • ••••••••• ••

••••••

••••••••

• • •••••••• ••

••••••

••••••••

• • •••••••• ••

••••••

••••••••

• • •••••••• ••

••••••

••••••••

• • •••••••• ••

••••••

••••••••

• • •••••••• ••

••••••

••••••••

• • •••••••• ••••

••••••••• ••••• • • • • • ••••••••• ••

••••••••• ••••• • • • • • ••••••••••• ••

••••••• •••••••••••••• ••• ••

•••••••••••••••••••••••••••••••••••• ••

•••••••••••••••• ••••• •• ••••••• ••

• ••••••••• • •••••••••••••••••• • • ••••••• •• ••

• ••••••••• • ••••••••••••••••••••••••••••••••••••••••••• •••• •• ••

• •••••••••••••• • •••• ••

• •••••••••••••••••••• ••• •••••••••••••• •••• ••

• •••••••••••••••••••••••••• ••••••••••••••••••••• ••

• •••••• • ••••••••••••••••••••••••••••• ••• ••

• •••••• ••••••••••••••••••••••••• • • • ••••••••• ••

• •••••• • • ••• ••••••••••••••••••••••••••••••• • •••• ••

• •••••• •••• • •• • ••••••••••• ••

• •••••• • ••••••• •• • ••••••••••• •••••• • • ••••••• ••

• •••••• •••••••••••••••••• • ••• ••••••••••••••••••• ••

• ••••••••••••••• ••

• •••••• • • • ••••••• • •• • ••••••••••• ••

• •••••••••••••••••••• ••• •••••••• • •• • •••••••• ••

• •••••••••••••••••••••••••• ••••••••••••••••••••• ••

• •••••• •••••• • • •• • •••••••••••• ••

• •••••• ••••••••••••••••••••••••• ••••••••••••••••••••••••

• •••••• •••••••••••••••• ••••••• ••••••••••••••••••••••••

• •••••• ••••••••••••••••••••••••• ••

• •••••••••• • ••••• • • • • • •••••••••••••••••••••• ••

• •••••• •• ••••••••••••••••••••••• ••

• ••••••••• • • • • ••••••••••••••••••••••••• • • ••••• ••

• •••••••••••••••••••••••••••••••• • •••• ••

• •••••• •••••••••••••••••••••• • •••• ••

• •••••••••••••• • •••• ••

• •••••• • •••••••••• ••• • • • •••••••••••• ••

• •••••• ••••••••••••• ••

• ••••••••••• ••••••• •••••••••••• •••••• •••••••••• • ••• ••••••• ••

• ••••••••••• ••••••• •••••••••••• •••••• ••••••••••••••••• ••

• ••••••••••••••••••• ••

• •••••••••• ••••••••• ••

• ••••••••••••••••••• ••

• •••••••••• ••••••••• ••

• •••••••• • ••••••• ••• ••

• •••••••••••••

••••••••• ••••••••••••••••••••• ••

••••••• ••••••• • • ••••• • •••••••• ••

••••••• ••••••• • • ••••• • •••• ••

••••••• ••••••• • • •••••••• ••

••••••• • •••••••• •••••••••••••••• ••

••••••• ••••••• • • •••••••• ••

••••••••• ••••• • ••••••••• ••

Teil Beschreibung Ty p Menge

E04 Bolt M10x90 1

E05 Bolt M10x45 1

E06 Bolt M10x30 4

E07 Bolt M8*80 2

E08 Bolt M8*70 2

E09 Bolt M8*40 2

E10 Bolt M8*20 2

E11 Bolt M8*30 1

E12 Bolt M8*20 4

E13 Bolt M8*15 12

E14 Bolt M8*40 1

E15 Bolt M8*35 1

G05 MP3 wire 1

G06 Audio plug wire 1

G07 Screw ST2.9*8 2

H01 Bluetooth module 1

H02 Bluetooth connection wire 1

C11 O ring 2

C12 Top cover of motor 1

C13 Bottom cover of motor 1

C14 Left bottom cover 1

C15 Right bottom cover 1

C16 Rear protection cover 1

C17 Side rail 2

C18 Left side rail cap 1

C19 Right side rail cap 1

C20 Foam 2

C21 Running belt 1

C22 Top cover of pulse 1

C23 Bottom cover of pulse 1

C24 Ribbed belt 1

C25 Black cushion Ø20*Ø6.5*30 2

C26 Black cushion Ø20*Ø6.5*30 2

C27 Black cushion 2

C28 cone-shaped cushion 2

C29 Flat foot pad 6

C30 Transportation wheel 2

C31 Adjustable wheel 2

C32 Plastic washer 4

C33 O ring 2

C34 Acrylic panel 1

C35 Cushion 2

C36 Anterior side rail cap (L) 1

C37 Anterior side rail cap ® 1

C38 End cap 2

C39 EVA pad 1

C40 End cap 1

C41 EVA pad 1

D01 Monitor 1

D02 Lower control board 1

E16 Bolt M6*55 2

E17 Bolt M6*40 4

E18 Bolt M6*25 4

E19 Bolt M6*20 1

E20 Screw ST4.2*15 4

E21 Bolt M5*16 6

E22 Bolt M5*12 8

Teile-Liste

•••••••• • ••••••••••••••••••••••• ••••••••• • •••••••••••••••• ••••••••••••••

••••••• ••••••• • • •••••• ••••

••••••• • •••••••• •••••••••••••• ••

••••••• • •••••••• •••••••••••••••• ••

••••••• • •••••••• •••••••••••••••• ••••

••••••• • •••••••• •••••••••••••••• ••

••••••• ••••••• • • •••••••• ••

••••••• • •••••••• •••••••••••••• ••

••••••• • •••••••• •••••••••••••••••• ••••

••••••••••••••••••••••••• ••• •• ••

••••••••••••••••••••••••• ••••• •• ••••

••••••••••••••••••••••••• ••• •••• ••

••••••• •••••••••••••••• • • • •••••••• •• ••

••••••••••••••••••••••••• • •••••• •• ••

••••••• •••••••••• • • • •••••••• ••••••••••••••••••••••••

••••••••••••••••••• • • • •••••• ••••••••••••••••••••••••••

••••••• ••••••• • • •••••••• ••

••••••• •••• ••••••••••••••••••••••••••• •••••••••••••••••••• ••

••••••• • •••••••• •••••••••••••••• ••

••••••• ••••••••• • • •••••••• ••

••••••• • •••••••••• •••••••••••••••• ••••

••••••• ••••••• ••••

••

••••••••••••••••••••••••••

••

••••••• • •• •• • •••••••••••••••••••• ••• •••••••••• ••

•••••••••••••••••••••••••••••••••• •••••••••• ••

••••••• • •••••••••• ••••••• •• ••••••••• ••

••••••• •••••••••• ••• ••

••••••• • •••••••••• •••••••••••••••••• ••

• •••••• • •••••••••• ••••••• •• ••••••••••• ••

•••••• • • • ••••••••••••••• ••••••••••• •••• • •••• ••

•••••• • • • •••••••••••••••••••••••••••••••• ••••• ••

Teil Beschreibung Ty p Menge

E23 Bolt M5*8 13

E24 Screw ST2.9*8 2

E25 Screw ST4.2*30 2

E26 Screw ST4.2*12 23

E27 Screw ST4.2*12 2

E28 Bolt M3*10 4

E29 Screw ST2.9*8 4

E30 Screw ST2.9*6.0 29

E31 Lock washer 6 3

E32 Lock washer 8 16

E33 Lock washer 10 2

E34 Spring washer 8 6

E35 Flat washer 8 7

E36 Big washer Ø10*Ø26*2.0 8

E37 Wave washer Ø15*Ø8.2*0.5 1

E38 Bolt M8*45 1

E39 Big at washer Ø5*Ø13*1.0 4

E40 Screw ST4.2*40 2

E41 Bolt M6*60 1

E42 Screw ST4.2*20 12

F01 Filter 1

F02 Inductance 1

F03 AC single wire L500 1

F04 Grounding wire L350 1

F05 Screw ST4.2*12 4

G03 Speaker 2

G04 Screw ST2.9*6.0 8

H03 Screw ST2.9*6.0 4

J01 Heart rate receiver 1

J03 HRC connection wire 1

DEU

Gewährleistung*

Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer.

Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses an uns per Post oder Fax ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr

Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc. Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen! Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal. Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Eine ausschließlich private Nutzung und damit eine Gewährleistungsdauer von 2 Jahren setzt voraus, dass die Rechnung beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw. Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles.

Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

▪ Kugellager ▪ Lagerbuchsen ▪ Lager ▪ Antriebsriemen ▪ Schalter und Tasten ▪ Laufgurte (Laufbänder) ▪ Laufplatten (Laufbänder) ▪ Laufrollen

Verschleißerscheinungen an diesen Verschleißteilen sind nicht Gegenstand der Gewährleistung. Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung,

sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle

eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per Email an:

kundendienst@maxxus.de

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

ersatzteile@maxxus.de

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

*Stand: Juni/2016

Garantiebedingungen* - private Nutzung

MAXXUS gewährt für dieses Trainingsgerät eine 5-Jahresgarantie bei ausschließlich privater Nutzung** zu den nachstehenden Bedingungen. Der Garantiezeitraum beginnt mit dem Kaufdatum. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Gang.

I. Voraussetzungen der Garantie

Für einen Garantieschutz müssen folgende Voraussetzungen erfüllt sind:

1. Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS zu übermitteln.

2. Geräteregistrierung

Das Gerät ist innerhalb von 4 Wochen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS Registrierungskarte". Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt an uns per:

▪ Fax unter 06151 39735 400 ▪ E-Mail an info@maxxus.de

▪ Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt

3. Wartung

Für diesen Artikel gilt eine Wartungspflicht. Die Kosten der Wartung trägt der Käufer. Das Wartungsintervall beginnt mit dem Kaufdatum und beträgt mit Ausnahme von Laufbändern 24 Monate. Das Wartungsintervall für Laufbänder beträgt 12 Monate.

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS® Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per E-Mail, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen.

II. Ausschluss

Von der Garantieleistung ausgeschlossen sind: ▪ Transport- und Fahrtkosten

▪ Auf- und Abbaukosten bei notwendigem Transport ▪ Notwendige Wartungsarbeiten ▪ Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind ▪ Verschleißteile***

*** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere: ▪ Laufgurt (Laufbänder) ▪ Antriebsriemen ▪ Kugellager ▪ Zugseile ▪ Überzüge an Haltegriffen

▪ Laufbrett (Laufbänder) ▪Pedalriemen ▪ Folien ▪ Laufrollen

(bitte beachten Sie, dass dies nur als Scan der Original-Unterschrift akzeptiert werden kann)

(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

DEU

Zur Schmierung des Laufgurtes von Laufbändern sind ausschließlich MAXXUS Pflegeöle zu verwenden. Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS Produkte zu verwenden.

III. Leistungen im Garantiefall

MAXXUS steht es frei, das Produkt instandzusetzen, einen Austausch vorzunehmen oder den Kaufpreis zu erstatten.

IV. Geltendmachung der Garantie

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage in dieser Anleitung zu verwenden. Die Schadensmeldung kann alternativ auch auf der MAXXUS Homepage unter im Bereich „Service" als PDF heruntergeladen werden. Voraussetzung ist ferner, dass der Käufer den Fehler innerhalb von zwei Monaten anzeigt, nachdem er ihn erkannt hat bzw. hätte erkennen müssen.

Die Rechte aus der Garantie sind schriftlich innerhalb der Garantielaufzeit per Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstraße 2, 64331 Weiterstadt per E-Mail an: info@maxxus.de per Fax an: 06151 39735 400 zu richten.

V. Gesetzliche Rechte

Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt.

* Stand: April/2016 ** Eine private Nutzung setzt voraus, dass die Rechnung beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.

Bei einer Nutzung durch Vereine liegt eine private Nutzung nur bei nicht wirtschaftlichen Vereinen vor.

Registrieren

Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: WalkMAXX 6.1 Produktgruppe: Laufband

Seriennummer: Rechnungsnummer:

Kaufdatum:

Nutzungsart:

Private Nutzung

Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer.:

PLZ / Ort: Land:

E-Mail: Tel.-Nr.*:

Fax-Nr.*: Handy-Nr.*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Senden Sie die ausgefüllte Registrierkarte per:

Post*: MAXXUS Group GmbH & Co KG, Zeppelinstr. 2, D-64331 Weiterstadt

Fax: +49 (0) 6151 39735 400

E-Mail**: kundendienst@maxxus.de

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden! **Eine Übermittlung per E-Mail ist nur als Scan mit Originalunterschrift möglich.

Ort Unterschrift

Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: WalkMAXX 6.1 Produktgruppe: Laufband

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart

Private Nutzung Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-Nr.:

Fax-Nr.*: Handy-Nr.*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein: (Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher

Nutzung, etc....)

Die Kopie des Kaufnachweises / Rechnung /Quittung ist beigefügt.

Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

DEU

Datum

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per:

Post*: Maxxus Group GmbH & Co KG, Service Abteilung, Zeppelinstr. 2, D-64331 Weiterstadt

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Fax: +49 (0) 6151 39735 400

E-Mail**: kundendienst@maxxus.de

**Eine Übermittlung per E-Mail ist nur als Scan mit Originalunterschrift möglich.

Ort Unterschrift

Maxxus Group GmbH & Co. KG

Zeppelinstr. 2 w D-64331 Weiterstadt

Germany

E-Mail: info@maxxus.de

www.maxxus.de

MAXXUS WalkMaxx 6.1 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
