TX 7.1

Laufband

BEDIENUNGS- & MONTAGEANLEITUNG

TX 8030

Index

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Montagematerial & Zubehör

4

Montage

5 - 8

Klappmechanismus

8 - 9

Netzkabel

9

Safety Key & Verhalten im Notfall

10

Pflege, Reinigung & Wartung

11

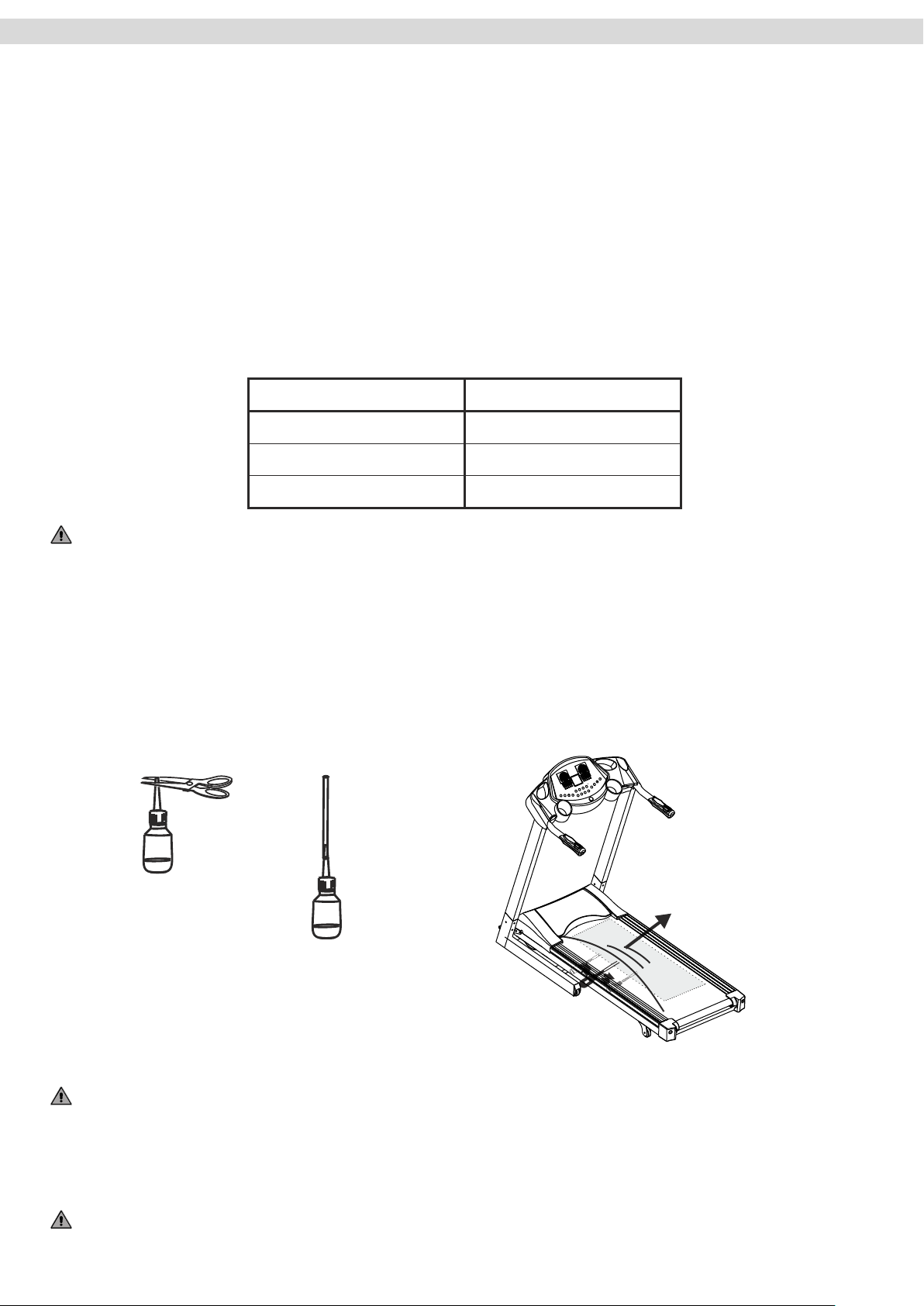

Schmierung des Laufgurtes

12

Justierung des Laufgurtes

13

Nachspannen des Laufgurtes

13

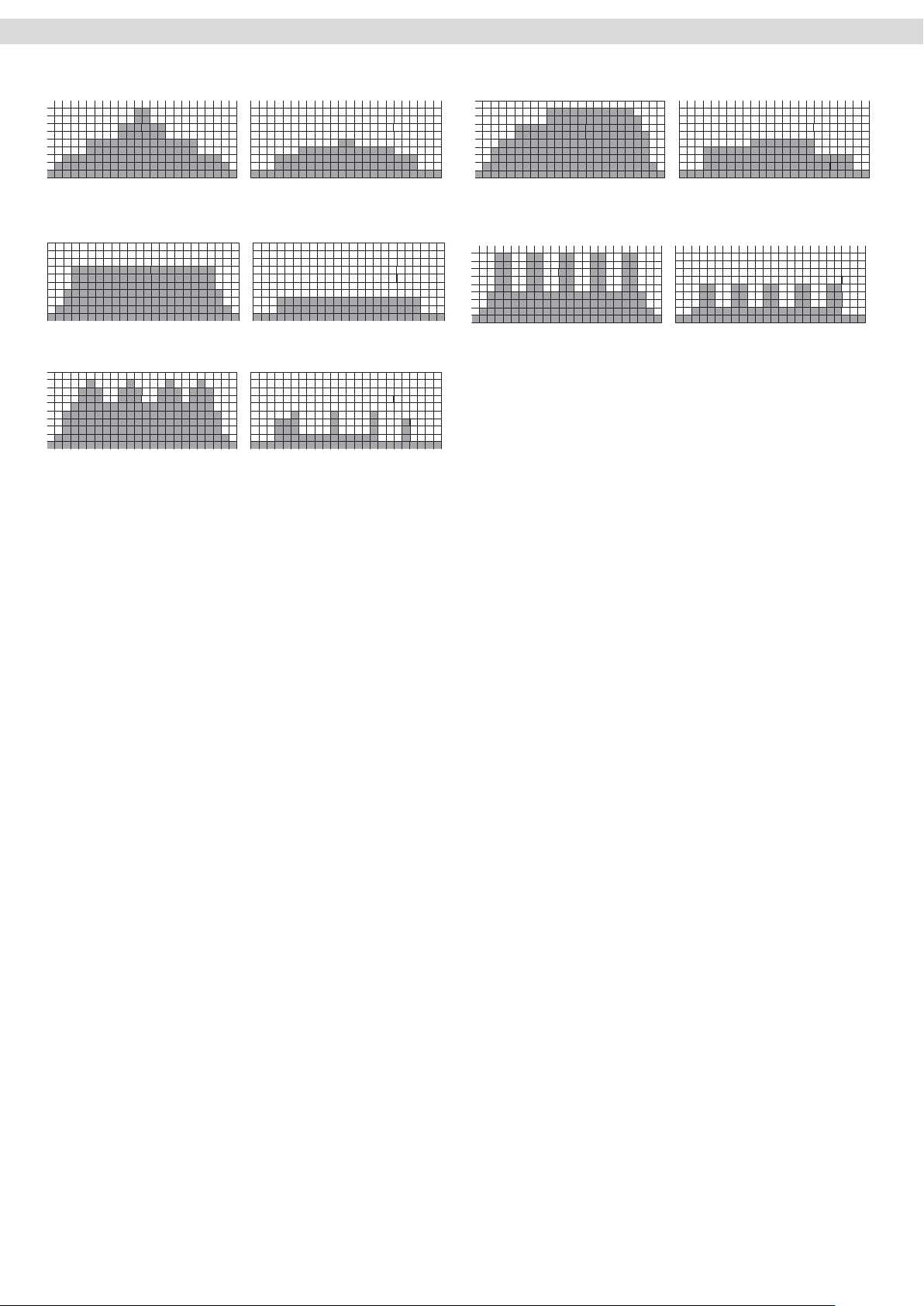

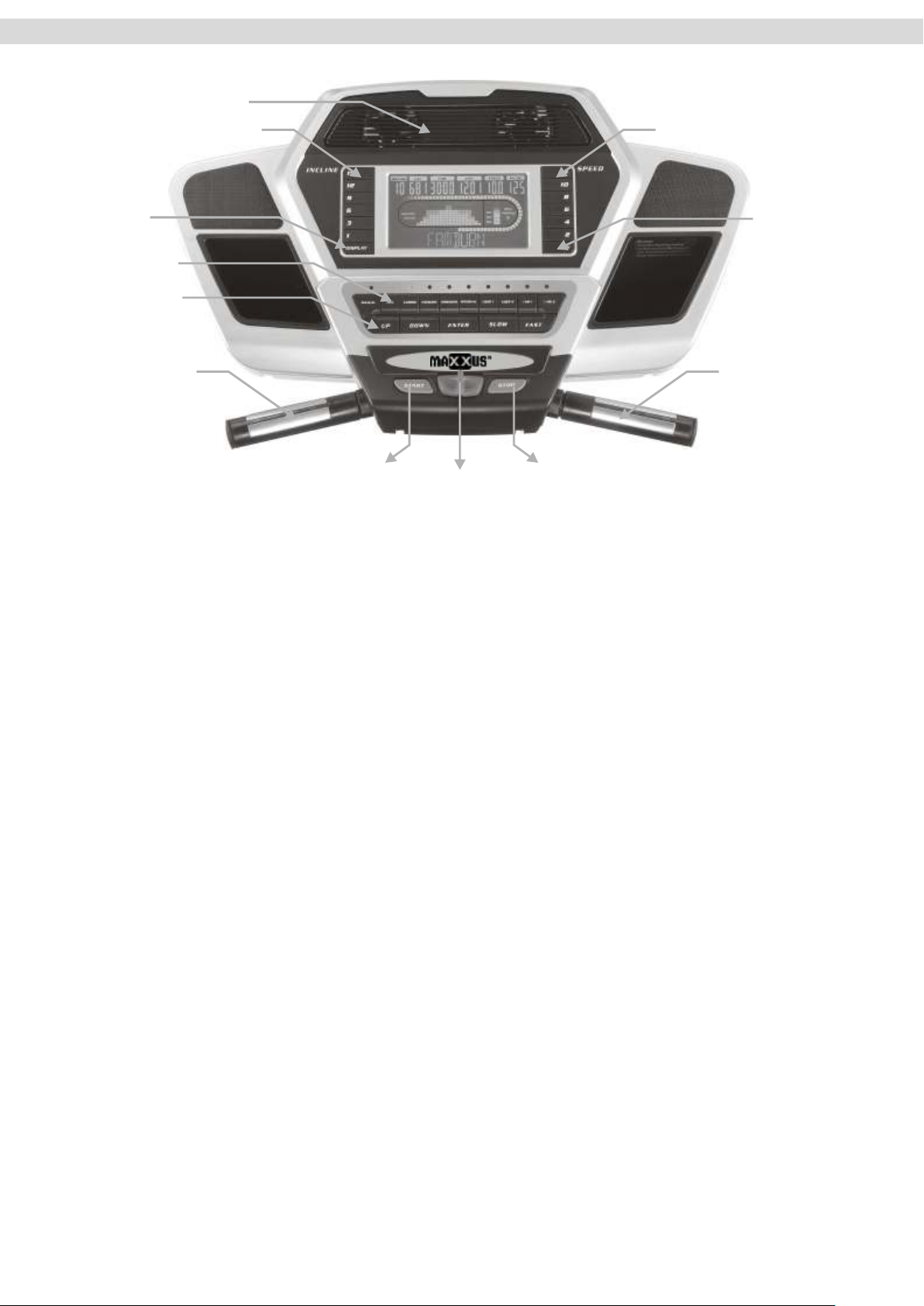

Cockpit

14 - 18

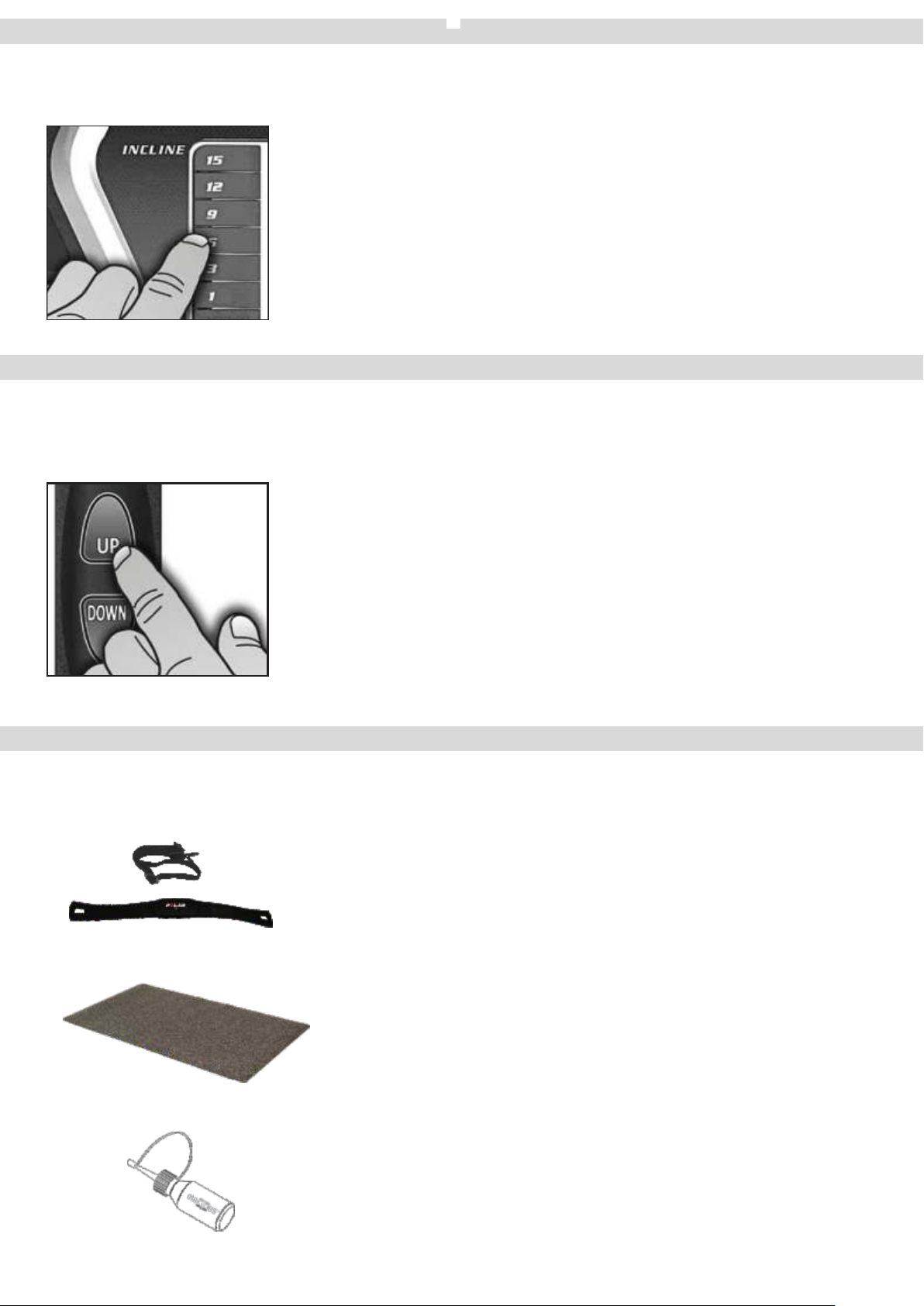

Direktwahltasten & Handlauftasten

19

Empfohlenes Zubehör

19

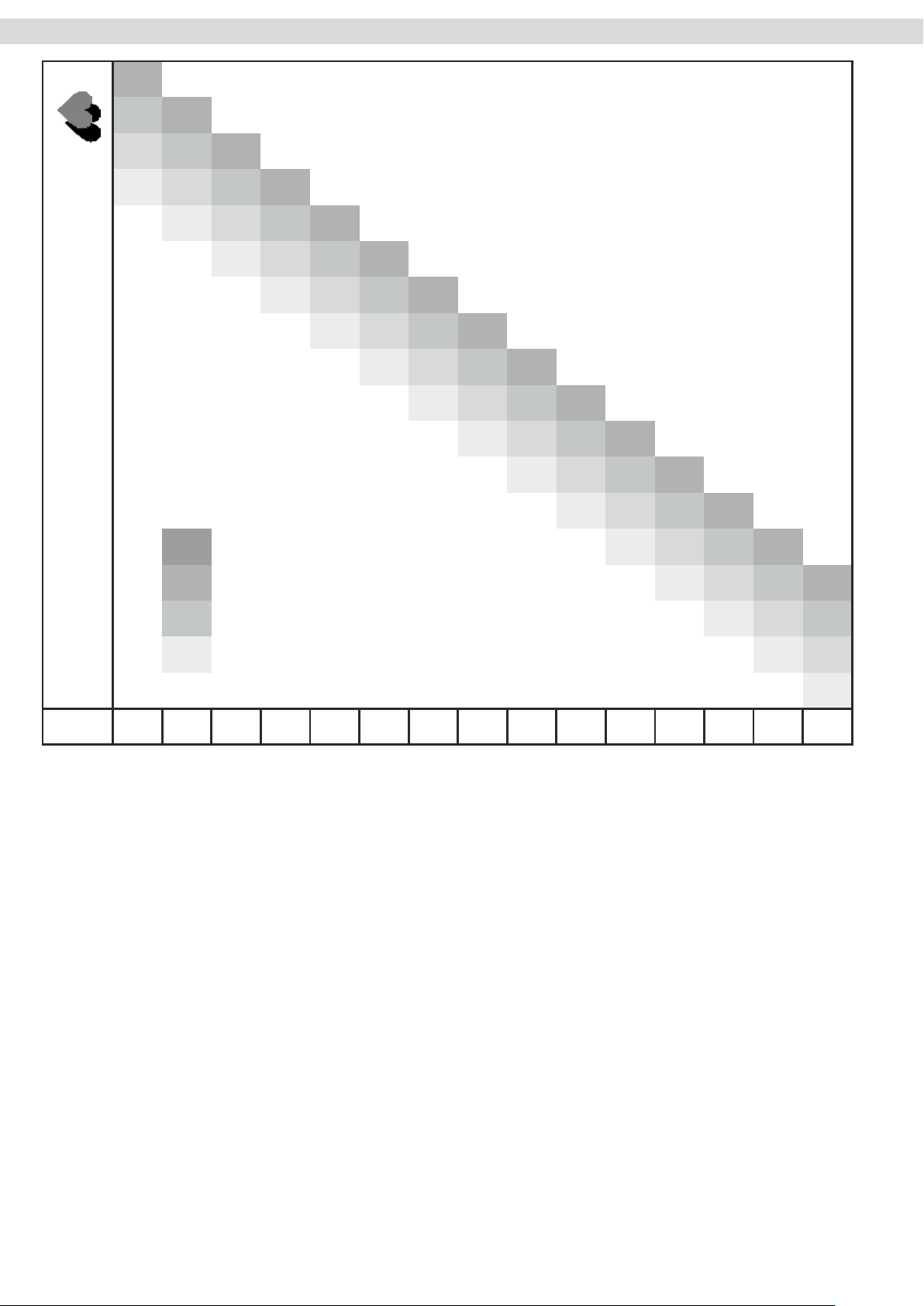

Herzfrequenzmessung

20

Pulsmessung über Handsensoren

21

Herzfrequenzmessung über Brustgurt

21

Technische Details

22

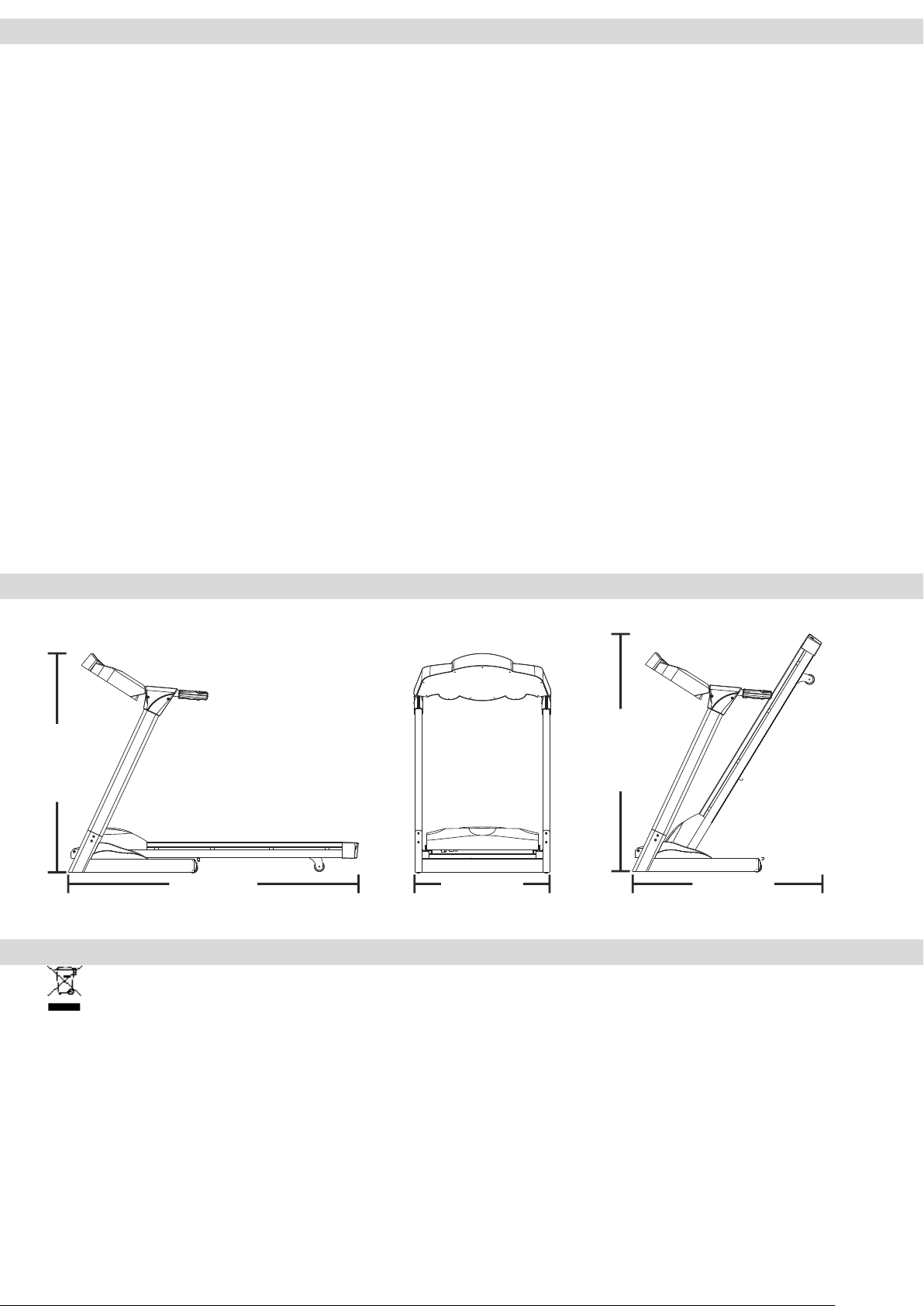

Maße

22

Entsorgung

22

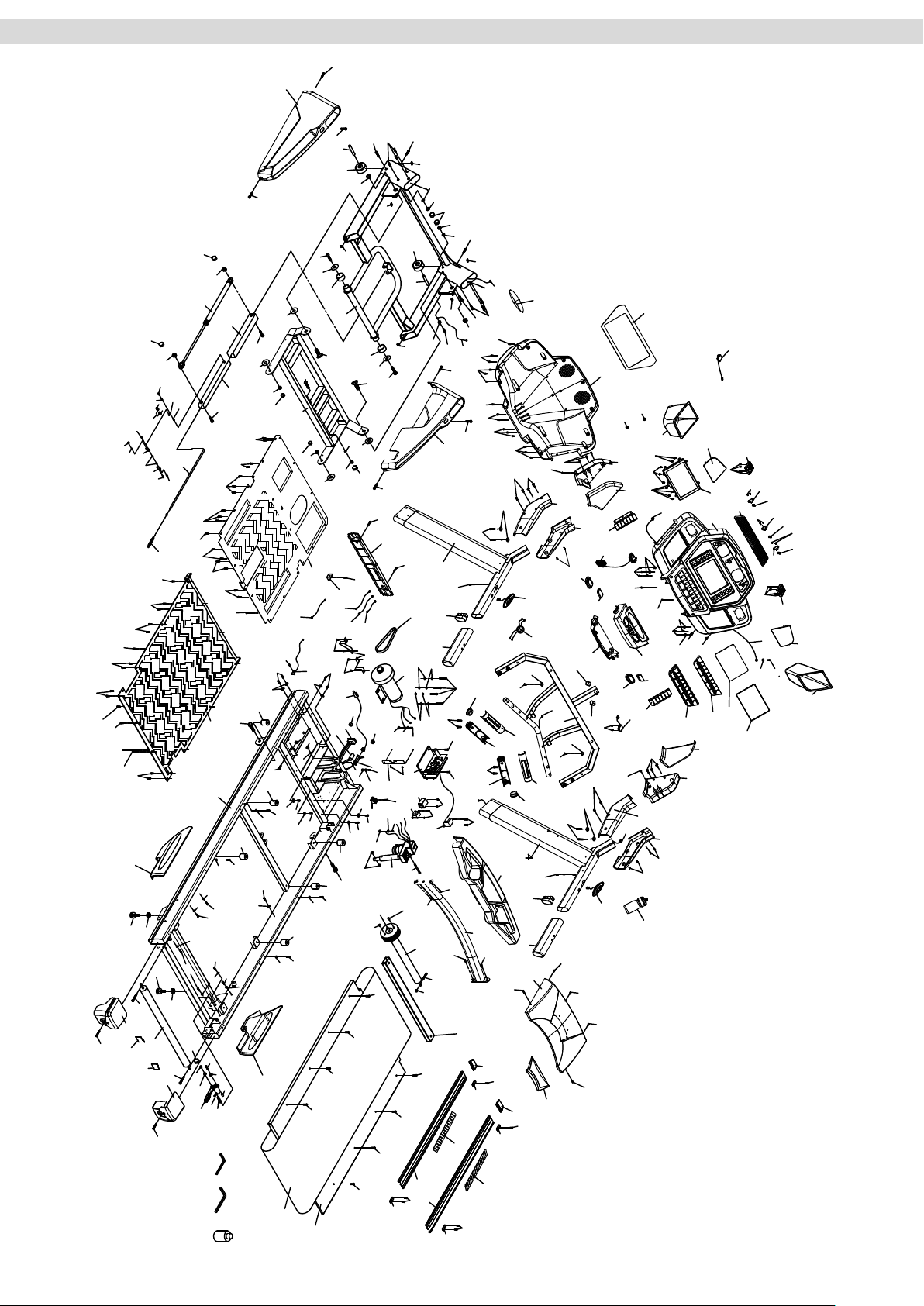

Explosionszeichnung

23

Teileliste

24 - 27

Gewährleistung

28

Garantiebestimmungen

29

Registrieren

30

Reparaturauftrag / Schadensmeldung

31

© 2011 by Maxxus Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch
dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Zweckentfremdete Nutzungen können ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln
abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Das Ein- und Ausschalten des Trainingsgerät erfolgt ausschließlich über den ON/OFF-Schalter.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern
wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von
der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während
deren Betrieb und im Standby-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem
Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der
Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens eine Länge von 200 cm
und eine Breite von 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich einen Bodenschutz (Teppichstück, Matte, etc.) dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt
und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc.
eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Der Safety Key muss vor jeder Trainingseinheit korrekt angelegt werden.

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie den Safety Key und das Netzkabel um so eine unsachgemäße
bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen
kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

3

Geräteübersicht

Teil-Nr. 134

Inbusschraube
M5 x 10
8 Stück

Teil-Nr. 130

Inbusschraube
5/16" x 1/2"
8 Stück

Teil-Nr. 151

Inbusschraube
5/16" x 3/4"
4 Stück

Teil-Nr. 133

Inbusschraube
3/8" x 1-3/4"
4 Stück

Teil-Nr. 122

Blechschraube
3,5 x 12
4 Stück

Teil-Nr. 120

Schneidschraube
5 x 16 mm
6 Stück

Teil-Nr. 128

Klemmmutter
M5
6 Stück

Teil-Nr. 113

Federscheibe
Ø 10
4 Stück

Safety Key

Schmiermittel

Inbusschlüssel M5

Inbusschlüssel M6

Ventilator

Cockpit

Handlauftaste - Steigung

Handpulssensor

Safety Key

Handlauftaste - Geschwindigkeit

Ablagefach

Trittfläche

Lauffläche

Seitenrahmen

Motorgehäuse

Montagematerial & Zubehör

Basisrahmen

Transportrolle

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei
nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

4

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten
Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern,
etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor
der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter
Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1:

Setzen Sie, wie im Bilde unten gezeigt die 6 Klemmmuttern (Teil-Nr. 128) am vorderen Teil des
Basisrahmens ein.

Teil-Nr. 128

Klemmmutter M5
6 Stück

Schritt 2:

Schieben Sie die seitliche Rahmenabdeckung, links (Teil-Nr. 61) von unten auf den linken
Seitenrahmen (Teil-Nr. 5) und setzen Sie diesen dann in die linke Aufnahme des Basisrahmens ein.

Schieben Sie nun die seitliche Rahmenabdeckung, rechts (Teil-Nr. 62) von unten auf den rechten
Seitenrahmen (Teil-Nr. 4). Nun verbinden Sie das Cockpitkabel (Teil-Nr. 50), das unten aus dem
rechten Seitenrahmen (Teil-Nr. 4) ragt, mit dem Kabel (Teil-Nr. 49), das aus der rechten Aufnahme
des Basisrahmens ragt. Setzen Sie dann den rechten Seitenrahmen (Teil-Nr. 4) in die rechte
Aufnahme des Basisrahmens ein.
ACHTUNG: Achten Sie hierbei unbedingt darauf,
dass Sie die Kabel nicht quetschen oder beschädigen.

5

Montage

Schritt 3:

Befestigen Sie nun die beiden aufrechten Seitenrahmen (Teil-Nr. 5 - links/Teil-Nr. 6 - rechts) mit je
vier Inbusschrauben 5/16"x1/2" (Teil-Nr. 130) am Basisrahmen.

Teil-Nr. 130

Inbusschraube 5/16"x1/2"
8 Stück

Schritt 4:

Befestigen Sie die beiden seitlichen Rahmenabdeckungen (Teil-Nr. 61 - links/Teil-Nr. 62 - rechts)
mit je drei Schneidschrauben 5x16 (Teil-Nr. 120) am Basisrahmen.

Teil-Nr. 120

Schneidschraube 5x16 mm
6 Stück

Schritt 5:

Für diesen Arbeitsschritt benötigen Sie zwei Personen.
Während Person A das Cockpit hält, verbindet Person B die rechts und links aus dem Cockpit
ragenden Kabel mit den entsprechenden Kabeln, die oben aus den beiden aufrechten
Seitenrahmen ragen.

6

Montage

Schritt 6:

Für diesen Arbeitsschritt benötigen Sie zwei Personen.
Während Person A das Cockpit (Teil-Nr. 52) hält und in die Aufnahmen der beiden aufrechten
Seitenrahmen (Teil-Nr. 5 - links/Teil-Nr. 4 - rechts) einsetzt, verschraubt Person B das Cockpit (Teil­Nr. 52) mit den beiden aufrechten Seitenrahmen (Teil-Nr. 5 - links/Teil-Nr. 4 - rechts) unter
Verwendung von vier Inbusschrauben 3/8"x1-3/4" (Teil-Nr. 133) und vier Federscheiben Ø 10 (Teil­Nr. 113)

Teil-Nr. 139

Inbusschraube
3/8" x 1-3/4"
4 Stück

Teil-Nr. 113

Federscheibe
Ø 10
4 Stück

Schritt 7:

Befestigen Sie nun die oberen Seitenrahmenverkleidungen:
Teil-Nr. 67 - rechts, außen
Teil-Nr. 66 - rechts, innen
und
Teil-Nr. 63 - links, außen
Teil-Nr. 65 - links, innen

mit 8 Inbusschrauben M5x10 (Teil-Nr. 140) und vier Blechschrauben 3,5x12 (Teil-Nr. 119).

Teil-Nr. 134

Inbusschraube
M5 x 10
8 Stück

Teil-Nr. 122

Blechschraube
3,5 x 12
4 Stück

7

Montage

Schritt 8:

Befestigen Sie den Querträger (Teil-Nr. 15) von innen an den beiden aufrechten Seitenrahmen (Teil­Nr. 5 - links/Teil-Nr. 4 - rechts) mit 4 Inbusschrauben 5/16"x3/4" (Teil-Nr. 151).

Teil-Nr. 151

Inbusschraube
5/16" x 3/4"
4 Stück

Schritt 9:

Setzen Sie das Ablagefach (Teil-Nr. 150) auf dem Querträger (Teil-Nr. 25) ein.

Klappmechanismus

Klappmechanismus

Die Lauffläche Ihres Laufbandes ist klappbar und somit platzsparend unterzubringen. Befolgen Sie bitte unbedingt
nachfolgend aufgelistete Punkte, bevor Sie die Lauffläche hochklappen:

_ Überprüfen Sie die Steigungseinstellung des Laufbandes, diese muss vor dem Hochklappen der Lauffläche

auf 0% sein.

_ Das Laufband muss vor dem Hochklappen der Lauffläche über den ON/OFF-Schalter ausgeschaltet werden.
_ Entfernen Sie das Netzkabel vom Laufband

Niemals die Lauffläche hochklappen, wenn das Laufband noch eingeschaltet ist oder/und noch läuft.

Hochklappen der Lauffläche

Fassen Sie die Lauffläche am hinteren Ende mit beiden Händen und heben Sie diese soweit an, bis die Sicherung
einrastet. Die Lauffläche des Laufbandes ist nun sicher hoch geklappt und Sie können das Laufband mittels der
Transportrollen verschieben.

Sicherung

8

Klappmechanismus

Herunterklappen der Lauffläche

Fassen Sie den hinteren Teil der aufrecht stehenden Lauffläche. Ziehen Sie nun den Sicherungshebel mit einer Hand
zu sich und ziehen Sie die Lauffläche herunter. Lassen Sie die Lauffläche erst dann los, wenn die hinteren Rollen
Bodenkontakt habe.

ACHTUNG: Das Hoch- und Herunterklappen der Lauffläche sollte niemals von Kindern ausgeführt werden.

Abbildung ähnlich

Hydraulikzylinder

Die Basis des Klappmechanismus bildet der Hydraulikzylinder. Dieser ist mit Öl gefüllt
und steht unter Hochdruck. Sollte der Zylinder beschädigt werden, ist das sichere
Klappen der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem Fall den
Hydraulikzylinder unbedingt aus, bevor Sie die Lauffläche erneut hochklappen.

Netzkabel

Fehlerstrom-Schutzschalter

Hauptschalter

Netzanschluss

Netzkabel

Verbinden Sie das Netzkabel mit dem am vorderen Teil des
Laufbandes befindlichen Netzanschluss. Stecken Sie dann den
Netzstecker des Netzkabels in eine Steckdose.

Das Gerät darf nur an vom Fachmann installierte und
geerdete Steckdosen angeschlossen werden. Verwenden Sie
zum Anschluss des Laufbandes keine Mehrfachsteckdosen.
Wenn Sie ein Verlängerungskabel einsetzen müssen, so muss
dies den VDE-Richtlinien entsprechen.

Hauptschalter

Der Hauptschalter befindet sich neben dem Netzanschluss an der
Vorderseite des Laufbandes. Über diesen Schalter wird dass
Laufband ein- bzw. ausgeschaltet.

Schalterstellung „I“ = Laufband eingeschaltet
Schalterstellun „0" = Laufband ausgeschaltet

Fehlerstrom-Schutzschalter

Um das Laufband vor Schäden, die durch eine Überspannung des
Stromnetzes entstehen können, zu schützen, befindet sich neben
dem Hauptschalterr an der Vorderseite der Motor-abdeckung ein
Fehlerstrom-Schutzschalter.
Dieser Schalter springt bei einer Überspannung heraus und
unterbricht den Stromkreis, d.h. das Laufband wird komplett
abgeschaltet.
Wenn dieser Fall eintritt, schalten Sie das Laufband über den
Hauptschalter aus und ziehen das Netzkabel aus der Steckdose.
Drücken Sie nun den herausgesprungenen Fehlerstrom­Schutzschalter wieder hinein. Verbinden Sie jetzt das Netzkabel
mit der Steckdose und schalten Sie das Laufband über den
Hauptschalter wieder ein.

9

Saftey Key

Safety Key

Safety Key

Der Betrieb des Laufbandes ist nur dann möglich, wenn am
Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß
angebracht wurde. Wenn sich der Safety Key nicht mehr auf dem
Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor
jedem Training ist darauf zu achten, dass die Schnur des Safety
Keys mit dem Clip an der Kleidung befestigt wird. Wenn Sie das
Laufband schnell abstoppen wollen, die Geschwindigkeit nicht
mehr beherrschen oder ein anderer Notfall eintritt, ziehen Sie den
Safety Key mit Hilfe der Schnur vom Cockpit ab. Im Falle eines
Sturzes löst sich der Safety Key aufgrund der Verbindung zu Ihrer
Kleidung selbst vom Cockpit. Achten Sie deshalb unbedingt
darauf, dass der Clip fest an Ihrer Kleidung angebracht ist, damit
er sich bei Zug nicht davon lösen kann. Stellen Sie die Länge des
Seils so ein, dass es leicht während des Trainings durchhängt.
Ohne den ordnungsgemäß angebrachten Safety Key ist ein
Betrieb des Laufbandes nicht möglich. Entfernen Sie den Safety
Key daher bei Nichtgebrauch Ihres Laufbandes um eine
unerlaubte bzw. unbeaufsichtigte Nutzung durch Dritte, wie zum
Beispiel Kindern zu verhindern.
Wird der Safety Key während des Trainings vom Cockpit gezogen,
so stoppt das Laufband automatisch. Die Steigung bleibt in der
eingestellten Position und lässt sich erst wieder herunterfahren,
sobald der Safety Key wieder angeschlossen wird.

Clip

Verhalten im Notfall

Sicherheitsabstand

Wählen Sie den Standort des Laufbandes so aus, dass sich hinter dem Laufband im Trainingsbetrieb eine freie
Sicherheitsfläche mit einer Länge von mindestens 200 cm und einer Breite von mindestens 100 cm befindet.
Des Weiteren benötigen Sie während des Trainingsbetriebes auf der rechten und/oder linken Seite des Laufbandes
eine freie Sicherheitsfläche die mindestens der Länge des Laufbandes entspricht und eine Mindestbreite von 100 cm
aufweist.

Verhalten im Notfall

Sollten Sie während des Trainings merken, dass Sie die Geschwindigkeit nicht mehr beherrschen, Ihnen übel wird oder
eine andere Notsituation sich ergibt, so ziehen Sie sofort den Saftey Key um den Notstop auszulösen.
Halten Sie sich mit beiden Händen an den Handläufen fest und stellen Sie beiden Füße auf die seitlichen Trittflächen.

Sollten Sie während des Trainings in Stolpern kommen, so fassen Sie sofort mit beiden Händen die Handläufe, stützen
sich mit Händen und Armen auf den Handläufen ab und bringen Ihre Füße rechts und links auf die seitlichen
Trittflächen.

Diese Situation sollten Sie auch mehrmals üben, damit in einer Notsituation Ihnen die entsprechende Reaktion leicht
fällt.

Tragen Sie während jeder Benutzung des Laufbandes unbedingt den Saftey Key. Sorgen Sie auch dafür, dass Dritte,
die das Laufband nutzen über die Sicherheitshinweise informiert wurden und ebenfalls den Safety Key immer während
des Trainings anlegen!

10
