TX 6.2

Laufband

BEDIENUNGS- & MONTAGEANLEITUNG

TX 8030

Page 2

Index

Sicherheitshinweise

Geräteübersicht

Montagematerial & Zubehör

Montage

5 - 7

Klappmechanismus

Netzkabel

Safety Key & Verhalten im Notfall

Pflege, Reinigung & Wartung

Schmierung des Laufgurtes

Justierung des Laufgurtes

Nachspannen des Laufgurtes

Cockpit

13 - 16

Direktwahltasten

Empfohlenes Zubehör

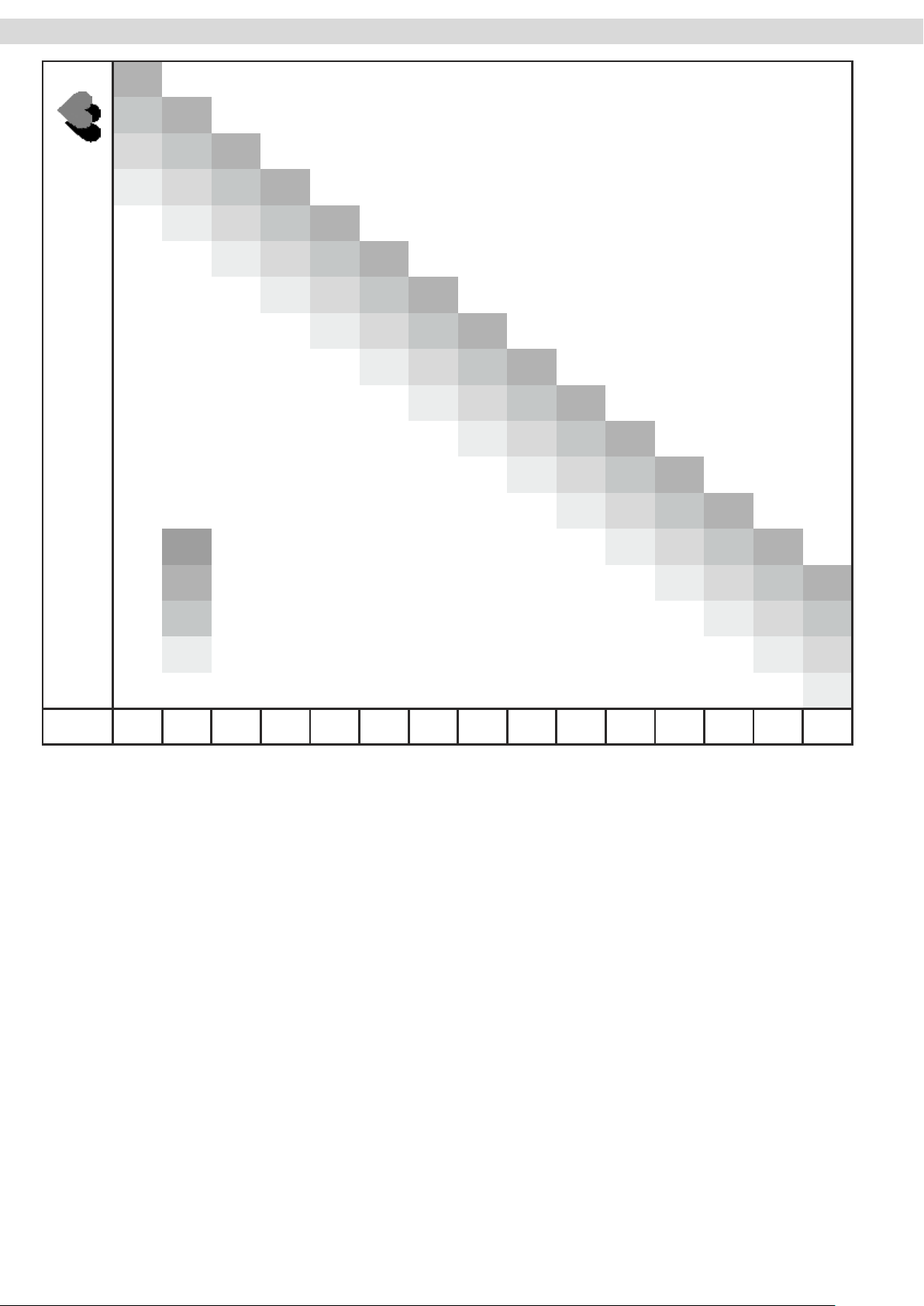

Herzfrequenzmessung

Pulsmessung über Handsensoren

Herzfrequenzmessung über Brustgurt

Technische Details

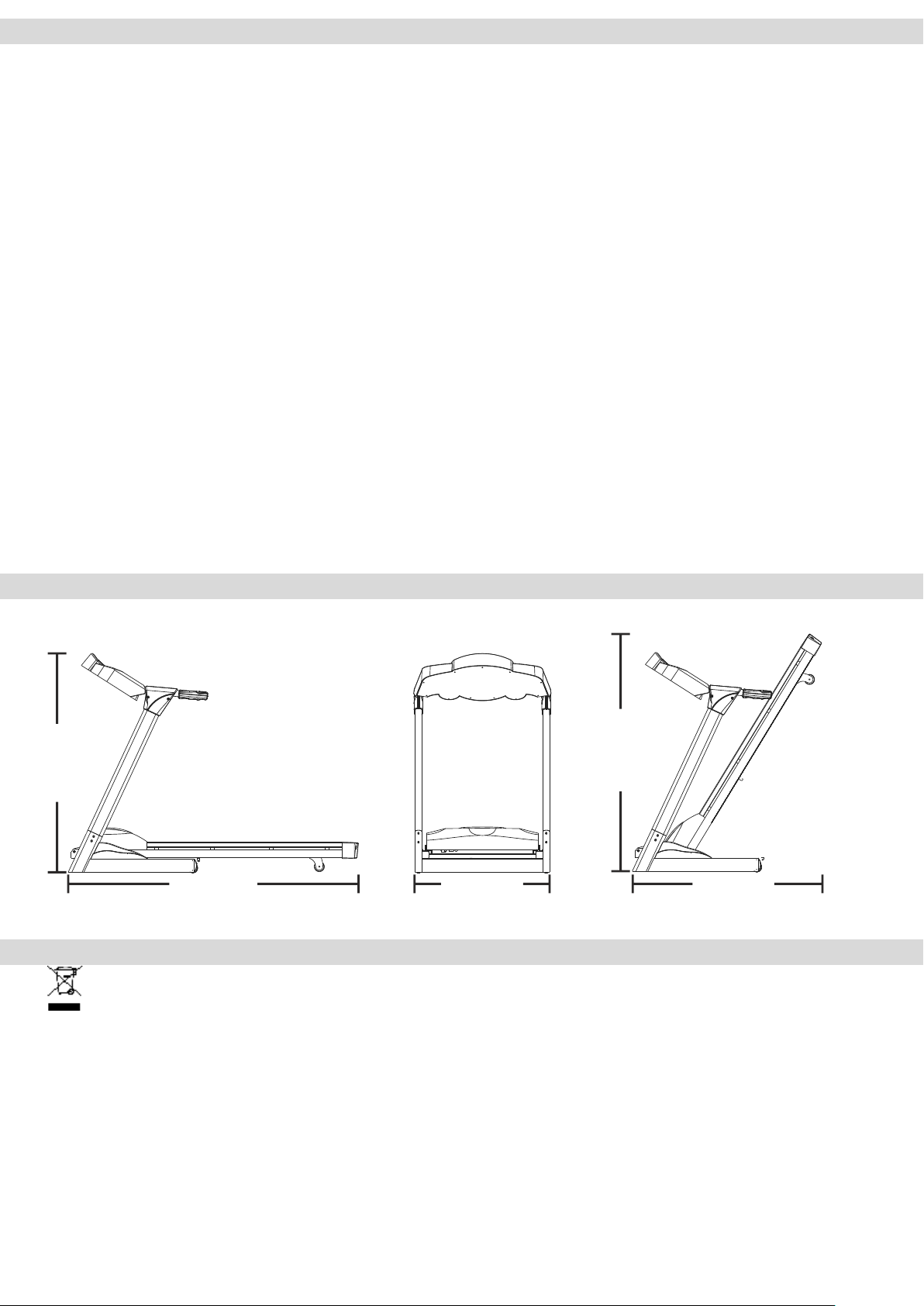

Maße

Entsorgung

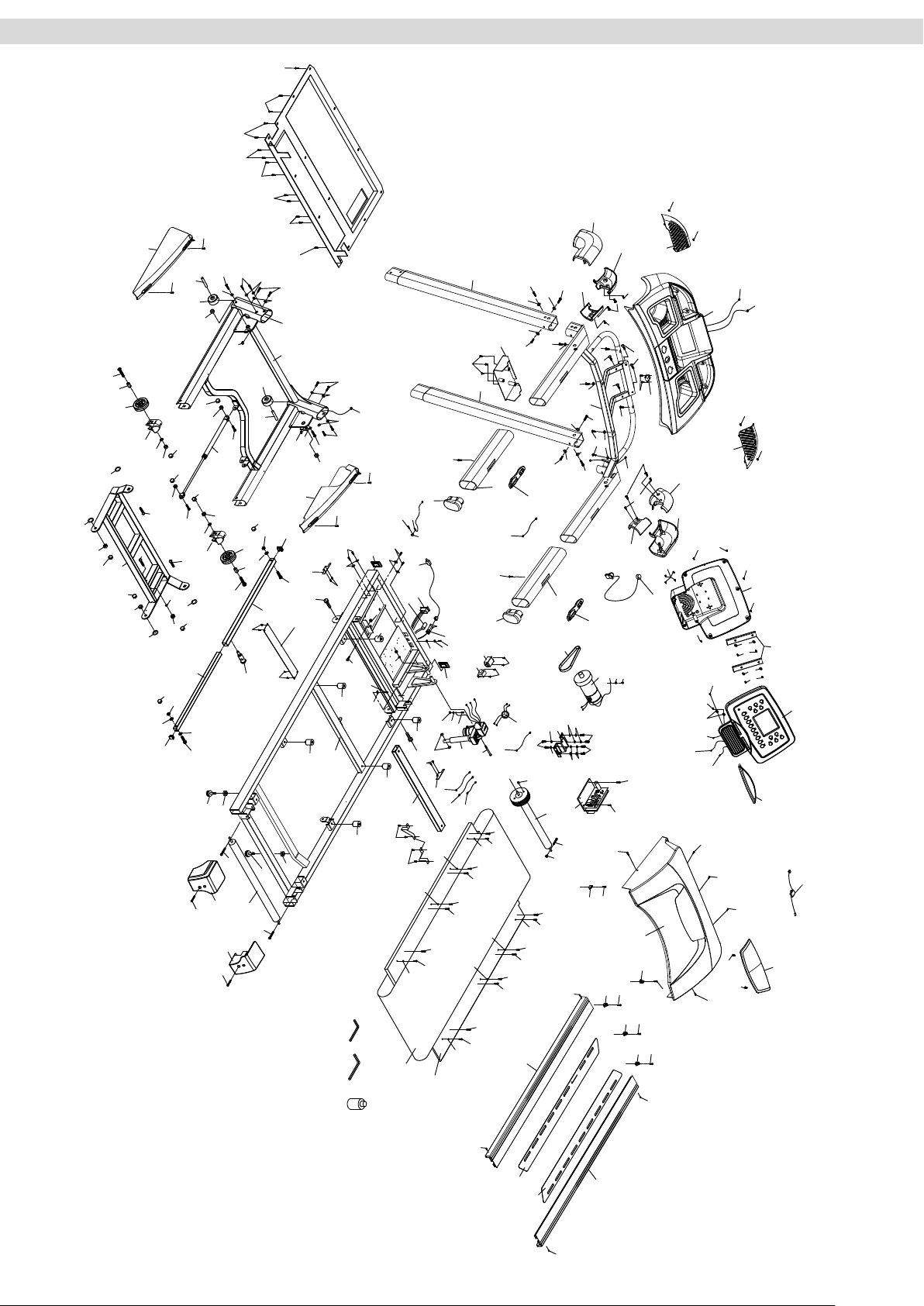

Explosionszeichnung

Teileliste

22 - 23

Gewährleistung

Garantiebedingungen

Registrieren

Reparaturauftrag / Schadensmeldung

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

Page 3

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Zweckentfremdete Nutzungen können ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Das Ein- und Ausschalten des Trainingsgerät erfolgt ausschließlich über den ON/OFF-Schalter.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Standby-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens eine Länge von 200 cm und eine Breite von 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich einen Bodenschutz (Teppichstück, Matte, etc.) dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Der Safety Key muss vor jeder Trainingseinheit korrekt angelegt werden.

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie den Safety Key und das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

Page 4

Geräteübersicht

Blechschraube 3,5 x 12

eil-Nr. 74 - 4 Stück

Teil-Nr. 99 - 14 Stück

Inbusschraube 5/16" x 1/2"

Teil-Nr. 125 - 2 Stück

Inbusschraube M5 x 25

Teil-Nr. 126

Inbusschraube M5 x 35

- 2 Stück

Teil-Nr. 100 - 6 Stück

Unterlegscheibe, flach

Teil-Nr. 10 - 6 Stück

Unterlegscheibe, gewellt

Safety Key

Schmiermittel

Inbusschlüssel M5

Inbusschlüssel M6

Cockpit

Ablagefach

Handlauftasten /

Safety Key

Seitenrahmen

Trittfläche

Lauffläche

Handpulssensor

Motorgehäuse

Montagematerial & Zubehör

Klappmechanismus

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

Page 5

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile . Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1:

Führen Sie das Steuerungskabel (53), das aus der rechten Aufnahme des Basisrahmens ragt durch den rechten Seitenrahmen (4) nach oben. Um Ihnen diesen Schritt zu erleichtern ist bereit werkseitig ein Draht durch den rechten Seitenrahmen gezogen worden. Lösen Sie den Draht am unteren Ende des Seitenrahmens und befestigen Sie daran das Steuerungskabel (53) und ziehen Sie es durch den Seitenrahmen nach oben.

Schritt 2:

Setzen Sie nun den rechten Seitenrahmen (4) in die rechte Aufnahme des Basisrahmens (2) und befestigen Sie diesen seitlich mit zwei Inbusschrauben (99) und zwei flachen Unterlegscheiben (100) und von mit zwei Inbusschrauben (99) und zwei gebogenen Unterlegscheiben (101). ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Verfahren Sie nun ebenso mit dem linken Seitenrahmen (5).

101

100

101

100

Page 6

Montage

Schritt 3: ACHTUNG:

Sollte der bei Schritt 1 verwendeten Hilfsdraht sich noch am Steuerungskabel (53) befinden haben, so entfernen Sie diese unbedingt, bevor Sie mit Schritt 5 fortfahren.

Für diesen Arbeitsschritt benötigen Sie zwei Personen. Während Person A den Cockpitrahmen (6) hält, verbindet Person B das rechts aus dem Cockpitrahmen (6) ragende Kabel (53) mit dem entsprechenden Kabel (55), das oben aus den rechten Seitenrahmen (4) ragt.

Schritt 4:

Für diesen Arbeitsschritt benötigen Sie zwei Personen. Während Person A den Cockpitrahmen (6) hält und in die Aufnahmen der beiden aufrechten Seitenrahmen (5 - links/4 - rechts) einsetzt, verschraubt Person B den Cockpitrahmen (6) mit den beiden aufrechten Seitenrahmen (5 - links/4 - rechts) seitlich mit je einer Inbusschraube (99) und einer Unterlegscheibe, flach (100). Von vorne und von hinten mit je zwei Inbusschrauben (99) und zwei Unterlegscheiben, gewellt (101).

ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

101

100

101

100

101

Page 7

Montage

Schritt 5:

Setzen Sie nun die Abdeckkappen (130-rechts/129-links) seitlich, wie im Bild gezeigt am Cockpitrahmen ein und befestigen Sie diese mit je zwei Blechschrauben (74).

130

129

Schritt 6:

Verbinden Sie die Kabel die aus dem Cockpit (21) ragen, mit den entsprechenden Kabeln, die aus dem Cockpitrahmen (6) ragen.

21-11

21-10

21-9

90-7

90-8

Schritt 7:

Setzen Sie das Cockpit (21) in die Cockpitaufnahme des Cockpitrahmens (6) ein und befestigen Sie es rechts und links oben mit je einer Linsenkopfschraube (125) und unten mit je einer Linsenkopfschraube (126). ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

125

126

Page 8

Klappmechanismus

Die Lauffläche Ihres Laufbandes ist klappbar und somit platzsparend unterzubringen. Befolgen Sie bitte unbedingt nachfolgend aufgelistete Punkte, bevor Sie die Lauffläche hochklappen:

_ Überprüfen Sie die Steigungseinstellung des Laufbandes, diese muss vor dem Hochklappen der Lauffläche

auf 0% sein.

_ Das Laufband muss vor dem Hochklappen der Lauffläche über den ON/OFF-Schalter ausgeschaltet werden. _ Entfernen Sie das Netzkabel vom Laufband

Niemals die Lauffläche hochklappen, wenn das Laufband noch eingeschaltet ist oder/und noch läuft.

Hochklappen der Lauffläche

Ziehen Sie den Sicherungshebel nach außen. Fassen Sie dann die Lauffläche am hinteren Ende mit beiden Händen und heben Sie diese soweit an, bis der Sicherungshebel einrastet. Die Lauffläche des Laufbandes ist nun sicher hoch geklappt und Sie können das Laufband mittels der Transportrollen verschieben.

Herunterklappen der Lauffläche

Ziehen Sie den Sicherungshebel nach außen und fassen Sie dann mit beiden Händen den hinteren Teil der aufrecht stehenden Lauffläche. Ziehen Sie nun die Lauffläche herunter. Lassen Sie die Lauffläche erst dann los, wenn die hinteren Rollen Bodenkontakt habe und der Sicherungshebel wieder eingerastet ist.

Das Hoch- und Herunterklappen der Lauffläche sollte niemals von Kindern ausgeführt werden.

Sicherungshebel

Hydraulikzylinder

Die Basis des Klappmechanismus bildet der Hydraulik-zylinder. Dieser ist mit Öl gefüllt und steht unter Hochdruck. Sollte der Zylinder beschädigt werden, ist das sichere Klappen der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem Fall den hydraulikzylinder unbedingt aus, bevor Sie die Lauffläche erneut hochklappen.

Netzkabel

Verbinden Sie das Netzkabel mit dem am vorderen Teil des Laufbandes befindlichen Netzanschluss. Stecken Sie dann den Netzstecker des Netzkabels in eine Steckdose. ACHTUNG: Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen müssen, so muss dies den VDE-Richtlinien entsprechen.

Hauptschalter

Der Hauptschalter befindet sich neben dem Netzanschluss an der Vorderseite des Laufbandes. Über diesen Schalter wird dass Laufband ein- bzw. ausgeschaltet. Schalterstellung „I“ = Laufband eingeschaltet / Schalterstellung „0" = Laufband ausgeschaltet .

Hauptschalter

Fehlerstrom-Schutzschalter

Netzanschluss

Fehlerstrom-Schutzschalter

Um das Laufband vor Schäden, die durch eine Überspannung des Stromnetzes entstehen können, zu schützen, befindet sich neben dem Hauptschalter an der Vorderseite der Motor-abdeckung ein Fehlerstrom-Schutzschalter. Dieser Schalter springt bei einer Überspannung heraus und unterbricht den Stromkreis, d.h. das Laufband wird komplett abgeschaltet. Wenn dieser Fall eintritt, schalten Sie das Laufband über den Hauptschalter aus und ziehen das Netzkabel aus der Steckdose. Drücken Sie nun den herausgesprungenen Fehlerstrom-Schutzschalter wieder hinein. Verbinden Sie jetzt das Netzkabel mit der Steckdose und schalten Sie das Laufband über den Hauptschalter wieder ein.

Page 9

Saftey Key

Abbildung ähnlich

Safety Key

Der Betrieb des Laufbandes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß angebracht wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. Wenn Sie das Laufband schnell abstoppen wollen, die Geschwindigkeit nicht mehr beherrschen oder ein anderer Notfall eintritt, ziehen Sie den Safety Key mit Hilfe der Schnur vom Cockpit ab. Im Falle eines Sturzes löst sich der Safety Key aufgrund der Verbindung zu Ihrer Kleidung selbst vom Cockpit. Achten Sie deshalb unbedingt darauf, dass der Clip fest an Ihrer Kleidung angebracht ist, damit er sich bei Zug nicht davon lösen kann. Stellen Sie die Länge des Seils so ein, dass es leicht während des Trainings durchhängt. Ohne den ordnungsgemäß angebrachten Safety Key ist ein Betrieb des Laufbandes nicht möglich. Entfernen Sie den Safety Key daher bei Nichtgebrauch Ihres Laufbandes um eine unerlaubte bzw. unbeaufsichtigte Nutzung durch Dritte, wie zum Beispiel Kindern zu verhindern. Wird der Safety Key während des Trainings vom Cockpit gezogen, so stoppt das Laufband automatisch. Die Steigung bleibt in der eingestellten Position und lässt sich erst wieder herunterfahren, sobald der Safety Key wieder angeschlossen wird.

Clip

Verhalten im Notfall

Sicherheitsabstand

Wählen Sie den Standort des Laufbandes so aus, dass sich hinter dem Laufband im Trainingsbetrieb eine freie Sicherheitsfläche mit einer Länge von mindestens 200 cm und einer Breite von mindestens 100 cm befindet. Des Weiteren benötigen Sie während des Trainingsbetriebes auf der rechten und/oder linken Seite des Laufbandes eine freie Sicherheitsfläche die mindestens der Länge des Laufbandes entspricht und eine Mindestbreite von 100 cm aufweist.

Verhalten im Notfall

Sollten Sie während des Trainings merken, dass Sie die Geschwindigkeit nicht mehr beherrschen, Ihnen übel wird oder eine andere Notsituation sich ergibt, so ziehen Sie sofort den Saftey Key um den Notstop auszulösen. Halten Sie sich mit beiden Händen an den Handläufen fest und stellen Sie beiden Füße auf die seitlichen Trittflächen.

Sollten Sie während des Trainings in Stolpern kommen, so fassen Sie sofort mit beiden Händen die Handläufe, stützen sich mit Händen und Armen auf den Handläufen ab und bringen Ihre Füße rechts und links auf die seitlichen Trittflächen.

Diese Situation sollten Sie auch mehrmals üben, damit in einer Notsituation Ihnen die entsprechende Reaktion leicht fällt.

Tragen Sie während jeder Benutzung des Laufbandes unbedingt den Saftey Key. Sorgen Sie auch dafür, dass Dritte, die das Laufband nutzen über die Sicherheitshinweise informiert wurden und ebenfalls den Safety Key immer während des Trainings anlegen!

Page 10

Pflege, Reinigung & Wartung

ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. Erst wenn alle Arbeiten komplett abgeschlossen und der Trainingszustand Ihres Gerätes vollständig wieder hergestellt wurde, darf das Trainingsgerät wieder mit dem Stromnetz verbunden und eingeschaltet werden.

Vor der ersten Inbetriebnahme bzw. nach langer Trainingspause

Prüfen Sie, ob das Laufband sicher steht. Es dürfen keine Gegenstände auf oder unter dem Gerät liegen. Vergewissern sie sich das ein durchgängiger Schmierfilm (Silikon) auf dem Laufdeck vorhanden ist. Sollte dies nicht der Fall sein, so verwenden Sie das beiliegende Silikon und einen Schmierfilm aufzubringen.

Wartungs- & Reinigungsintervalle:

Reinigen Sie nach jedem Training das Laufband mit einem feuchten Tuch, um mögliche Schweiß- und/oder Flüssigkeitsrückstände zu entfernen. Trocknen Sie die gereinigten Stellen gut ab.

Kontrolle der Schmierung des Laufgurts: 1x wöchentlich

Sollte man bei der Kontrolle feststellen das keine ausreichende Schmierung mehr vorhanden ist, so muss umgehend geschmiert werden und der Kontrollintervall angepasst werden, d.h. es muss in kürzeren Abständen kontrolliert werden. Besitzt das Laufband einen Klappmechanismus und stand lange Zeit aufrecht, so überprüfen Sie ob noch ausreichend Schmierung vorhanden ist.

Kontrolle des Gurtlaufes: 1x wöchentlich Der Lauf des Laufgurtes muss regelmäßig überprüft werden. Sollten Sie feststellen das des Laufgurt zu einer bestimmten Seite wegläuft, so muss dies umgehend korrigiert werden. Lesen Sie hierzu den entsprechenden Abschnitt der Anleitung.

Auf keinen Fall verwenden Sie hierzu Lösungsmittel.

Aussaugen des Motorraum: 1x monatlich Um den Motorraum zu reinigen lösen Sie die Schrauben der Motorabdeckung und heben Sie diese an.

ACHTUNG: Diese Arbeiten dürfen nur durchgeführt werden, wenn das Trainingsgerät ausgeschaltet und das Netzkabel entfernt wurde. Netzstecker

Saugen Sie den sichtbaren Staub mit einer kleine Düse eines Staubsaugers ab. Verwenden Sie auf keine Fall Reinigungsmittel oder Druckluft.

Überprüfung des Befestigungsmaterials: 1x monatlich

Prüfen Sie mindestens 1x im Monat den Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Warum ist Wartung meines Laufbandes so wichtig?

Damit Sie lange Freude an Ihrem Laufband haben ist es wichtig einige grundlegende Wartungsarbeiten regelmäßig und gewissenhaft durchzuführen. Die Intervalle dieser Arbeiten hängen sehr stark vom Nutzungsgrad des Gerätes ab und deshalb können die angegeben Intervalle durchaus kürzer ausfallen.

Was kann bei mangelnder Wartung passieren?

Zwischen Laufgurt und Laufdeck entsteht bei der Benutzung Reibung. Jegliche Art der Reibung bedeutet Verschleiß und verringert so die Lebensdauer Ihres Trainingsgerätes. Durch die Schmierung mit Silikon zwischen Brett und Matte wird die Reibung vermindert und so die Lebensdauer erhöht. Läuft das Laufband trocken, so kommt es zu einer starken Erwärmung des Laufbrettes. Die Oberfläche des Laufbrettes wird zerstört und die Laufmatte ebenfalls. Ab diesem Punkt wird die Reibung so hoch das es zu einer statischen Aufladung kommen kann, die sicher über den Rahmen bei Körperkontakt entladen kann. Dies ist nicht nur unangenehm, sonder kann auch die Elektronik der Laufbandes zerstören.

Warum muss ich den Motoraum säubern?

Bedingt durch die Laufgurtbewegung und die Motorlüftung zieht das Laufband Staub aus der Umgebung an. Dieser lagert sich sowohl unter als auch im Gerät ab. Irgendwann wäre das Innere des Gerätes so verstaubt, das der Staub einen Kurzschluss an elektronischen Bauteilen verursachen kann. Um dies zu vermeiden ist eine regelmäßige Reinigung nötig.

Schäden die durch unterlasse oder mangelnde Wartung und Pflege entstehen sind von der Gewährleistung und Garantie ausgeschlossen.

Schnell können daher Kosten für die Reparatur eines nicht gewarteten Traininggerätes mehrere hundert Euro betragen. Ein hoher Preis der sich durch die regelmäßige Pflege und Wartung vermeiden lässt.

Page 11

Schmierung des Laufgurtes

Nutzungszeit

Wartungsintervall

bis 3 Std./Woche

alle 4 Wochen

3-5 Std./Woche

alle 3 Wochen

mehr als 5 Std./Woche

alle 2 Wochen

Die wichtigste Wartungsmaßnahme bei einem Laufband ist die regelmäßige und rechtzeitige Schmierung bzw. Wartung und Pflege des Laufgurtes. Aufgrund mangelnder oder unterlassener Pflege bzw. Schmierung des Laufgurtes entstandene Schäden bzw. Defekte, werden in keinem Fall durch die Gewährleistung oder Garantie abgedeckt.

Der Laufgurt Ihres Laufbandes muss immer dann geschmiert werden, wenn eine deutliche Reibungszunahme des laufgurtes festzustellen ist. Dies kann sich als ruckende Bewegung während des Trainings, oder als Fehlermeldung E1 in der Cockpitanzeige bemerkbar machen. Eine unzureichende Schmierung bzw. Pflege und die damit verbundene erhebliche Steigerung der Reibung führt zwangsläufig zu einem erhöhten Verschleiß und einer dadurch verursachten Beschädigung von Laufgurt, Laufdeck, Motor und Platine.

Die Nutzungshäufigkeit des Laufbandes ist maßgeblich dafür verantwortlich, wie häufig Sie die Wartungsmaßnahmen durchführen müssen. Bitte entnehmen Sie die Wartungsintervalle für die entsprechenden Ø-Nutzungshäufigkeit der nachfolgend abgebildeten Tabelle.

Diese Tabelle dient lediglich als Richtwert. Überprüfen Sie die Schmierung Ihres Laufbandes 1x pro Woche.

Sollte über eine größere Zeitperiode das Laufband nicht genutzt werden oder die Lauffläche über einen längeren Zeitraum hochgeklappt sein, überprüfen Sie vor der Wiederbenutzung unbedingt die Schmierung des Laufgurtes und schmieren Sie gegebenenfalls nach.

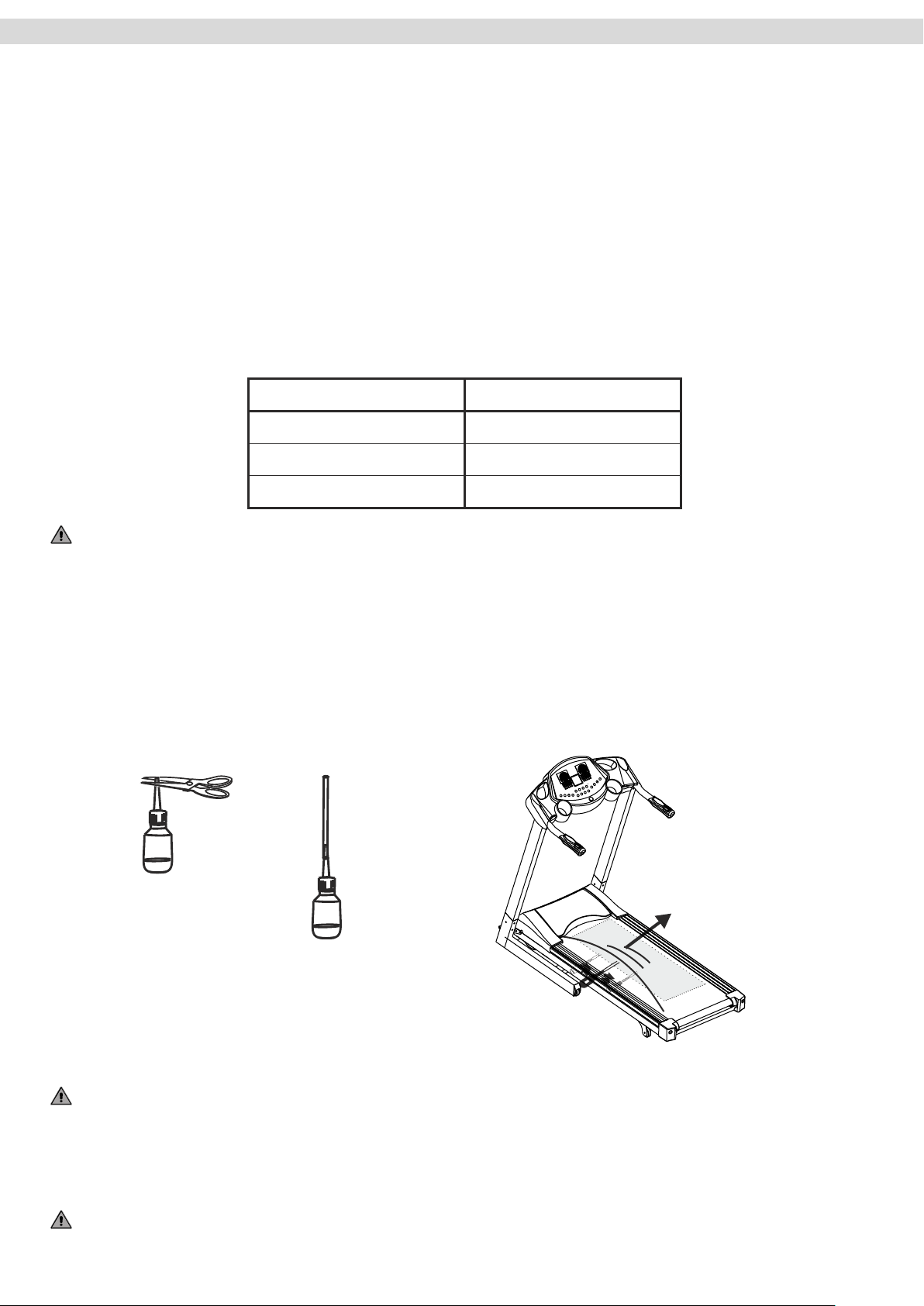

Um den Laufgurt optimal zu schmieren nehmen Sie die Silikonflasche, schneiden das obere Stück der Flasche, wie in Bild 1 gezeigt mit einer Schere ab und verlängern den Stutzen der Flasche mit einem Strohhalm (Bild 2). Bevor Sie den Gurt nun schmieren stellen Sie sicher, dass das Laufband ausgeschaltet ist und sich der Laufgurt nicht mehr bewegt. Führen Sie nun den das Ende des Strohhalms zwischen Laufgurt und Laufdeck und schmieren Sie, in dem Sie auf die Flasche Druck ausüben den grau markierten Bereich in Bild 3.

Bild 1 Bild 2 Bild 3

Schmierbereich

Verwenden Sie zum Schmieren der Laufmatte nur die beigefügte Silikonflasche, oder das MAXXUS™ Silikonöl (erhältlich unter www.maxxus.de). Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel!

Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca. 3 bis 5 Minuten ohne Belastung laufen, um das Silikonöl optimal zu verteilen.

Die Laufflächet nach dem Schmiervorgang für mindestens 3 Tage nicht hochklappen.

Page 12

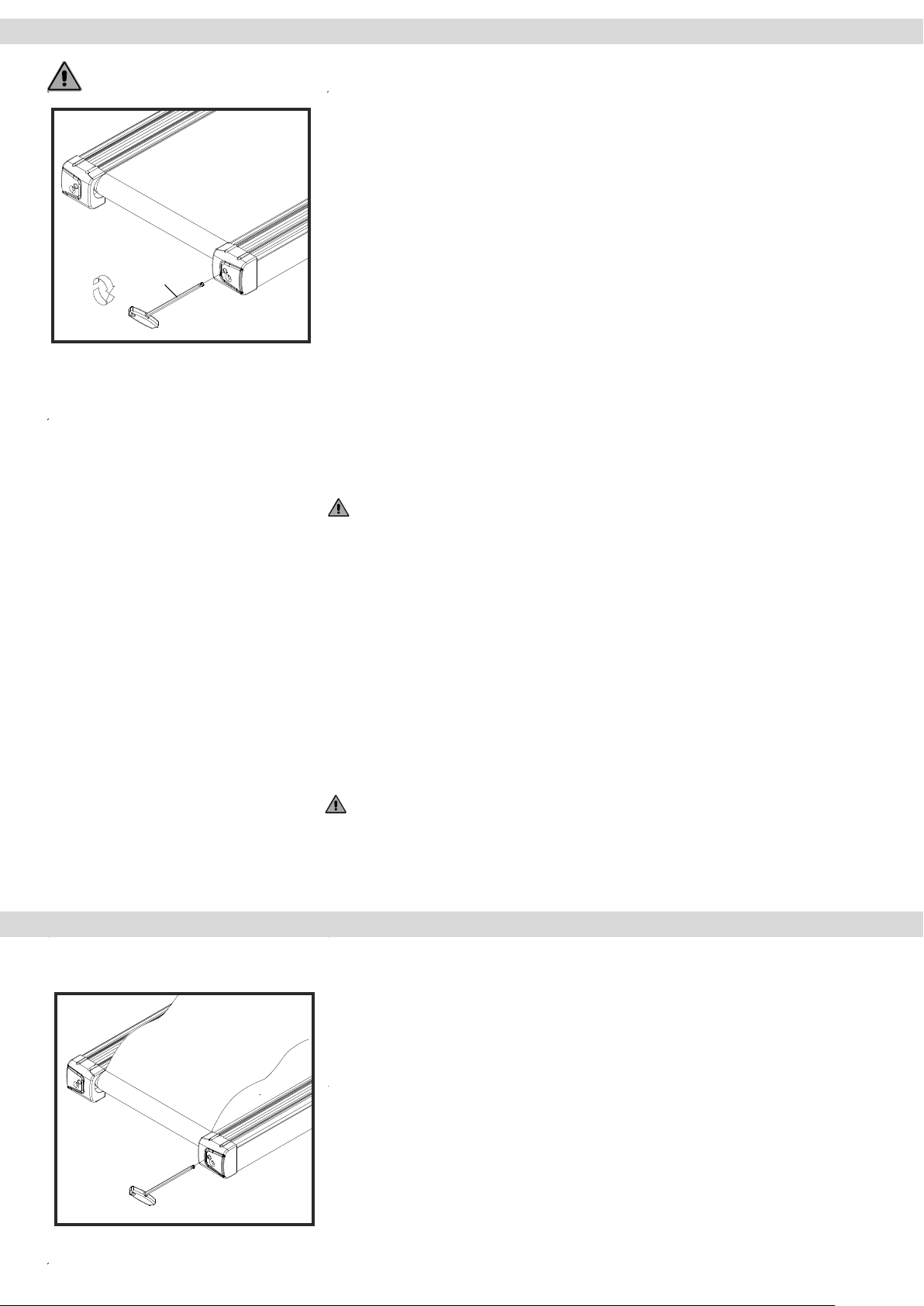

Justieren des Laufgurtes

Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden!

Der Laufgurt sollte immer mittig und gerade laufen um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat. Mögliche Gründe für die Veränderung der Ausrichtung des Laufgurtes sind:

• der Boden auf dem das Laufband steht ist uneben oder weist eine Neigung auf.

• Individuelle Laufstile (z.B. einseitige Gewichtsverteilung, Fuß-Schrägstellungen, etc.)

Der Laufgurt wird, wie nachfolgend beschrieben, folgendermaßen justiert:

1. Starten Sie das Laufband und lassen Sie es mit einer konstanten Geschwindigkeit von 4 km/h laufen.

2.1 Läuft der Gurt nach links, drehen Sie die linke Einstellschraube am hinteren Ende des Laufbandes / Umdrehung im Uhrzeigersinn und die rechte Einstellschraube / Umdrehung gegen den Uhrzeigersinn. Warten Sie einen Moment, da die Veränderung nicht sofort

sichtbar wird.

2.2 Läuft der Gurt nach rechts, drehen Sie die rechte Einstellschraube

3. Läuft der Gurt wieder mittig, ist die Justierung richtig. Falls dies

Sollte sich die Gurte nicht justieren lassen, setzen Sie sich bitte mit einem Fachmann in Verbindung.

Nachspannen des Laufgurtes

Die Ausrichtung des Laufgurtes verändert sich bereits nach einer 1/8 Umdrehung der Einstellschraube. verändert die Laufrichtung der Matte. Verändern Sie die Schraubenstellung daher nur Schritt für Schritt.

/ Umdrehung im Uhrzeigersinn und die linke Einstellschraube

/ Umdrehung gegen den Uhrzeigersinn.

nicht der Fall sein sollte, wiederholen Sie die unter 2.1 und 2.2 beschriebenen Schritte solange, bis die Matte mittig läuft.

Wenn sich die Ausrichtung des Laufgurtes soweit verschoben hat, dass dieser an einer der beiden seitlichen Trittflächen schleift können Störungen und Defekte am Laufband auftreten. Schäden, die auf einer unterlassenen oder mangelhaften Justierung des Laufgurtes beruhen, werden in keinem Fall über die Gewährleistung oder Garantie abgedeckt.

Sollte der Laufgurt während des Betriebes über die Laufrollen rutschen (dies äußert sich durch ein spürbares Rucken während des Laufens), muss der gurt nach gespannt werden. Das Nachspannen wird über die selben Einstellschrauben, die auch zum Justieren des Laufgurtes benutzt werden, ausgeführt.

1. Starten Sie das Laufband und lassen Sie es mit einer konstanten Geschwindigkeit von 4 km/h laufen.

2. Beide Einstellschrauben direkt aufeinander folgend / Umdrehung

im Uhrzeigersinn drehen.

3. Versuchen Sie nun, die Laufmatte abzubremsen, in dem Sie auf

dem Laufband so gehen, als würden Sie einen steilen Abhang hinab laufen. Sollte die vordere Rolle immer noch durchdrehen, wiederholen Sie den Spannvorgang erneut. Der Laufgurt sollte so gespannt sein, dass die vordere Rolle erst bei starkem Bremsen durchdreht.

Page 13

Cockpit

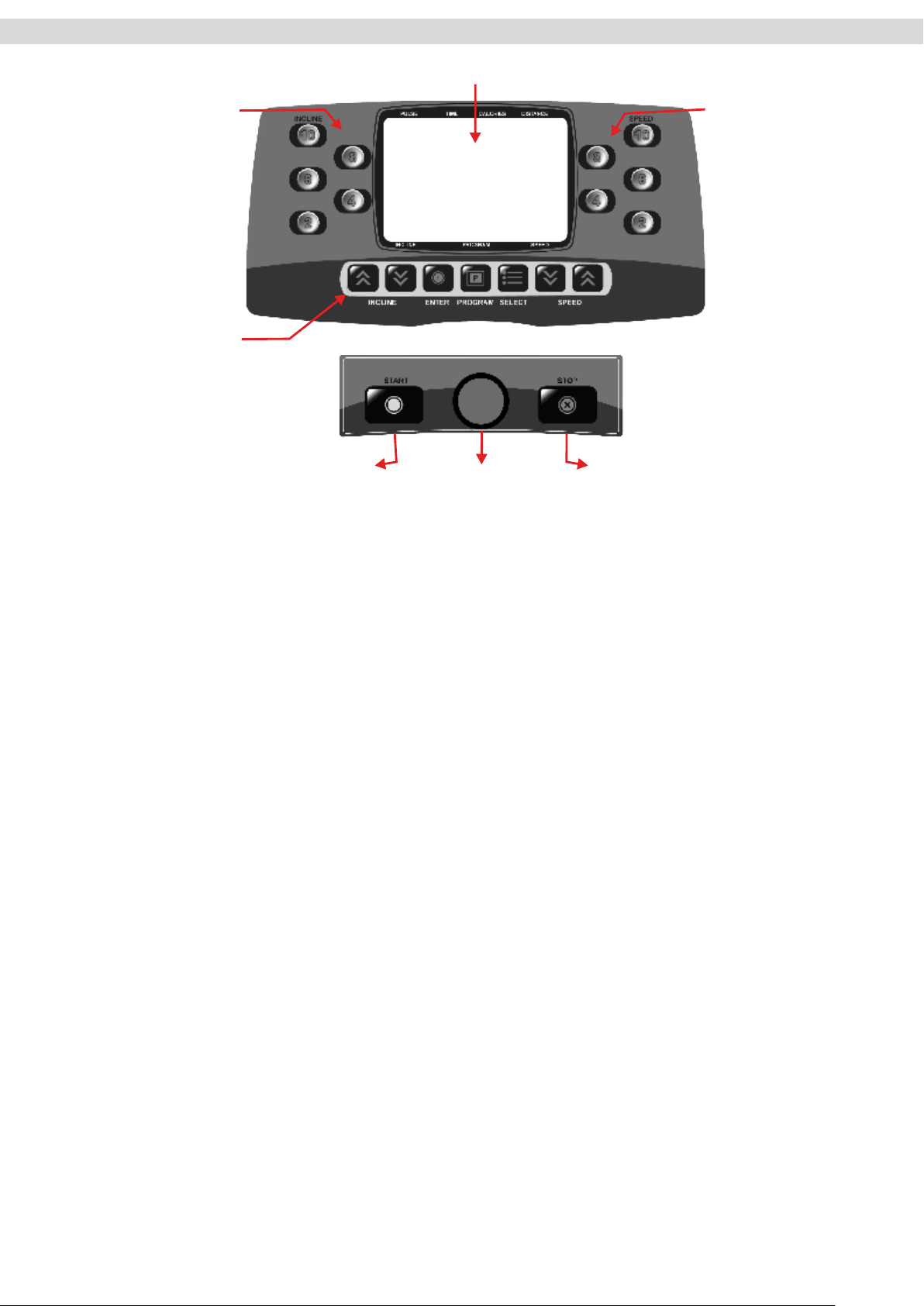

LCD-Multifunktions-Display

Direktwahltasten - Steigung

Kontroll-/Programm-Tasten

START-Taste STOP-Taste

Safety Key

Direktwahltasten - km/h

Die Anzeige des Displays informiert Sie über folgende Trainingswerte:

- TIME Trainingszeit INCLINE

- Steigung

- DISTANCE Trainingsstrecke in km - KM/SPEED Geschwindigkeit in km/h

- CALORIES Energieverbrauch in kcal* - PROGRAM Aktuell gewähltes Trainingsprogramm

- PULSE bei Verwendung der Handsensoren: Pulsanzeige bei Verwendung eines Sende-Brustgurtes**: Herzfrequenzanzeige

*Hinweis zur Kalorienmessung Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden. Um eine Annäherung an Ihren tatsächlichen Energieverbrauch zu ermöglichen, können Sie bei diesem Modell Ihr Körpergewicht vorgeben. Dennoch handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

**nicht im Lieferumfang enthalten - als Zubehör erhältlich

Display

Die Anzeige des Cockpits ist ein Multi-LCD-Display. Achten Sie unbedingt darauf, dass das Display nicht mit Flüssigkeiten in Kontakt kommt oder dauerhaft Temperaturen unter 10° oder über 30° Celsius ausgesetzt ist.

LCD-Profilmatrix

Die grafische Darstellung der Programme und Profile erfolgt über 8 x 20 Dots (Punkte) Matrix. Der aktuelle Trainingsbereich wird hierbei durch ein blinkendes Segment angezeigt.

400-Meter-Runde / Rundenzahl

Um die Profilmatrix wird eine Stadionrunde von 400 Metern angezeigt. Das blinkende Segement zeigt hierbei Ihre aktuelle Trainingsposition an. Die aktuelle Rundenzahl wird unterhalb der Pulsanzeige angezeigt.

Direktwahltasten INCLINE

5 Direktwahltasten zur Schnelleingabe der jeweiligen Steigung.

Direktwahltasten SPEED

5 Direktwahltasten zur Schnelleingabe der jeweiligen Geschwindigkeit. INCLINE Ç/È-Tasten (Steigung)

Mit diesenTasten können Sie die Steigung in 1%-Schritten verstellen.

Ç = Steigung wird erhöht È = Steigerung wird veringert

SPEED Ç/È-Tasten (Geschwindigkeit)

Mit diesen Tasten können Sie die Geschwindigkeit in 0,1 km/h-Schritten verstellen.

Ç = Geschwindigkeit wird erhöht È = Geschwindigkeit wird verringert

Page 14

Cockpit

ENTER-Taste

Taste zur Bestätigung von Eingaben. Wenn Sie die Taste während des Trainings drücken, so wechselt die Anzeige der LCD-Dot-Matrix zwischen Geschwindigkeitsprofil und Steigungsprofil.

STOP-Taste

Durch Drücken der STOP-Taste stoppt das Band.

START-Taste

Startet die Quickstartfunktion bzw. das gewählte Trainingsprogramm.

PROGRAM-Taste

Durch Drücken dieser Taste wählen Sie das gewünschte Trainingsprogramm aus. Hier stehen die Programm MANUAL, RANDOM PROGRAM, USER und HRC zur Auswahl.

SELECT-Taste

Im Programm RANDOM PROGRAM wählen Sie das gewünschte Trainingsprofil durch Drücken der SELECT-Taste aus.

Herzfrequenz-Messung

Das Cockpit Ihres Laufbandes ist serienmäßig mit einem polarkompatiblen Receiver (Empfänger) ausgestattet. Ein Brustgurt ist als Zubehör erhältlich.

Handpuls-Sensoren

Die Handpulssensoren befinden sich auf der Oberseite der seitlichen Handläufen. Sie dienen zur kurzzeitigen Pulskontrolle. Bitte nicht an die Handsensoren fassen, wenn Sie einen Brustgurt tragen, da es ansonsten zu Fehlmessungen kommen kann.

Handlauf-Tastatur

Die seitlichen Handläufe dieses Laufbandes verfügen über Steuerungstasten für Geschwindigkeit und Steigung. Hierbei ist der rechte Handlauf mit den Steuerungstasten für Geschwindigkeit und der linke Handlauf mit Steuerungstasten für Steigung ausgestattet.

Laufband einschalten

Verbinden Sie das Stromkabel des Laufbandes zuerst mit der Anschlussbuchse auf der Rückseite des Motorgehäuses. Verbinden Sie dann den Netzstecker des Stromkabels mit einer geerdeten, mit 16 A einzeln abgesicherten und vom Fachmann installierten Steckdose. Schalten Sie nun das Laufband mit der Ein-/Ausschalt-Taste (befindet sich ebenfalls auf der Rückseite des Motorgehäuses) ein.

Laufband ausschalten

Um das Laufband auszuschalten betätigen Sie erneut die Ein-/Ausschalt-Taste. Entfernen Sie nun zuerst den Netzstecker aus der Steckdose und ziehen Sie dann das Stromkabel aus der Anschlussbuchse des Laufbandes.

Quickstart

Drücke Sie die START-Taste. Das Laufband startet automatisch nach einem akustisch unterlegten Countdown von 3 bis 0 und die Trainingszeit beginnt jetzt zu laufen. Mit den SPEED-Tasten regulieren Sie die Geschwindigkeit, mit den INCLINE-Tasten die Steigung während des Trainings. Wenn Sie das Training unterbrechen oder beenden möchten, drücken Sie die STOP-Taste.

Manuelles Programm (P0)

Schritt 1: Programmauswahl

Wählen Sie durch Drücken der PROGRAM-Taste das Programm P0 MANUAL aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Eingabe des Körpergewichts (Weight)

Geben Sie durch Drücken der Ç/È-Tasten für Geschwindigkeit Ihr Körpergewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Eingabe des Alters (Age)

Geben Sie durch Drücken der Ç/È-Tasten für Geschwindigkeit Ihr Alter ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Auswahl des Trainingsziels

Wählen Sie nun durch Drücken der SELECT-Taste das gewünschte Trainingsziel aus. Hierbei haben Sie Auswahl zwischen:

- TIME = Trainingszeit

- DISTANCE = Trainingsstrecke

- CALORIES = Kalorienverbauch Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Page 15

Cockpit

Schritt 5: Vorgabe des Trainingsziels

Geben Sie durch Drücken der Ç/È-Tasten für Geschwindigkeit den gewünschten Wert für das zuvor gewählte Trainingsziel ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 6: Trainingsstart

Durch Drücken der START-Taste beginnen Sie mit dem Training. Das Laufband startet automatisch nach einem akustisch unterlegten Countdown von 3 bis 0 und der Wert des Trainingsziel läuft im Count-Down-Verfahren rückwärts. beginnt jetzt zu laufen. Mit den SPEED-Tasten regulieren Sie die Geschwindigkeit, mit den INCLINE-Tasten die Steigung während des Trainings. Wenn Sie das Training unterbrechen möchten, drücken Sie die STOP-Taste.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels beendet das Laufband das Training automatisch.

Vorprogrammierte Trainingsprofile (RANDOM PROGRAM)

Schritt 1: Programmauswahl

Wählen Sie durch Drücken der PROGRAM-Taste das Programm RANDOM PROGRAM aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Auswahl des Trainingsprofils

Bei dem RANDOM PROGRAM handelt es sich um einen Zufallsgenerator, der die Trainingsprofile erstellt. Im Display wird der Geschwindigkeitsverlauf des aktuell gezeigten Profils für ca. 5 Sekunden angezeigt, danach wechselt die Anzeige zum Steigungsverlauf. Möchten Sie das aktuell gezeigt Trainingsprofil auswählen so drücken Sie die ENTER-Taste. Wenn Sie ein weiteres Profil angezeigt bekommen möchten, so drücken Sie die SELECT-Taste.

Schritt 3: Eingabe des Körpergewichts (Weight)

Geben Sie durch Drücken der Ç/È-Tasten für Geschwindigkeit Ihr Körpergewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Eingabe des Alters (Age)

Geben Sie durch Drücken der Ç/È-Tasten für Geschwindigkeit Ihr Alter ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 5: Vorgabe der Trainingszeit (Time)

Im Display erscheint die voreingestellte Trainingszeit von 20:00 Minuten. Durch Drücken der Ç/È-Tasten für Geschwindigkeit können Sie die Trainingszeit für das gewählte Profil individuell verändern.

Schritt 6: Trainingsstart

Durch Drücken der START-Taste beginnen Sie mit dem Training.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels beendet das Laufband das Training automatisch.

Eigene Programme (USER)

Schritt 1: Programmauswahl

Wählen Sie durch Drücken der PROGRAM-Taste das Programm USER aus. Es stehen im Ganzen fünf USER-Programme zur Verfügung. Sind bereits USER-Programme erstellt worden, so zeigt das Display automatisch ein noch freies USER-Programm an. Sind alle 5 User-Programme belegt und Sie möchten ein vorhandenes User-Programm überschreiben, so wählen Sie mit den Ç/È-Tasten für Steigung das gewünschte Programm aus.

Bei erstmaliger Auswahl oder beim Überschreiben eines bereits vorhandenen Programms haben Sie nun die Möglichkeit einen Namen mit 7 Buchstaben einzugeben. Im Display blinkt „A“. Wählen Sie durch Drücken der Ç/ÈTasten für Geschwindigkeit den gewünschten Buchstaben aus und bestätigen Sie ihn durch Drücken der ENTERTaste. Verfahren Sie nun ebenso mit den restlichen Buchstaben. Ist die Eingabe beendet drücken Sie die STOP-Taste. Wenn Sie nun das Profil erneut aufrufen erscheint der Benutzer- bzw- Profilname

Schritt 2: Eingabe des Körpergewichts (Weight)

Geben Sie durch Drücken der Ç/È-Tasten für Geschwindigkeit Ihr Körpergewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Eingabe des Alters (Age)

Geben Sie durch Drücken der Ç/È-Tasten für Geschwindigkeit Ihr Alter ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Vorgabe der Trainingszeit (Time)

Im Display erscheint die voreingestellte Trainingszeit von 30:00 Minuten. Durch Drücken der Ç/È-Tasten für Geschwindigkeit können Sie die Trainingszeit für das gewählte Profil individuell verändern.

Page 16

Cockpit

Schritt 5: Vorgabe der Geschwindigkeit

Im Display blinkt das erste von im Ganzen 20 Segmenten. Geben Sie nun für dieses Segment die gewünschte Geschwindigkeit mit den Ç/È-Tasten für Geschwindigkeit vor. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste. Nun blinkt das 2. Segment. Geben Sie in der gleichen Art, wie für Segment 1 die Geschwindigkeitswerte für die restlichen 19 Segmente vor.

Schritt 6: Steigungsvorgabe

Im Display blinkt das erste von im Ganzen 20 Segmenten. Geben Sie nun für dieses Segment die gewünschte Steigung mit den Ç/È-Tasten für Geschwindigkeit vor. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste. Nun blinkt das 2. Segment. Geben Sie in der gleichen Art, wie für Segment 1 die Steigungswerte für die restlichen 19 Segmente vor.

Schritt 7: Profilstart

Drücken Sie nun die START-Taste. Das Programm wir automatisch gespeichert und das Training beginnt. Im Display wird ein Countdown von 3 Sekunden (3, 2, 1) angezeigt. Die Trainingszeit beginnt nach Beendigung des Countdowns zu laufen, das Laufband startet automatisch. Nachdem Sie ein USER-Programm programmiert haben, können Sie es direkt nach der Auswahl durch Drücken der START-Taste starten.

Trainingsende

Das Laufband stoppt nach Ablauf der vorgegebenen Trainingszeit automatisch.

Herzfrequenzgesteuerte Programme (HRC1/HRC2)

Bei diesen Programmen handelt es sich um herzfrequenzgesteuerte Trainingsprogramme. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Laufband automatisch die Geschwindigkeit (HRC1) oder die Steigung (HRC2). Ist der Wert höher, so verringert das Laufband automatisch die Geschwindigkeit (HRC1) oder die Steigung (HRC2). Die Hauptvoraussetzung für diese Programme ist eine permanente und exakte Übermittlung der Herzfrequenzwerte. Aus diesem Grund können diese Programme nur unter Verwendung eines uncodierten Herzfrequenz-Brustgurtes genutzt werden. Dieser ist als Zubehör erhältlich. Die Nutzung dieser Programme mittels der Handpulssensoren ist nicht möglich. Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung“ in dieser Anleitung.

Schritt 1: Programmauswahl

Wählen Sie durch Drücken der PROGRAM-Taste das Programm HRC aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Mit der SELECT-Taste können Sie nun zwischen HRC1 und HRC2 wählen.

HRC1

Hierbei wird der Zielpuls erreicht und gehalten in dem das Laufband die Geschwindigkeit erhöht oder verringert.

HRC2

Hierbei wird der Zielpuls erreicht und gehalten in dem das Laufband die Steigung erhöht oder verringert. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Eingabe des Körpergewichts (Weight)

Geben Sie durch Drücken der Ç/È-Tasten für Geschwindigkeit Ihr Körpergewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Vorgabe der Trainingszeit (Time)

Geben Sie durch Drücken der Ç/È-Tasten für Geschwindigkeit die gewünschte Trainingszeit ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Eingabe des Alters (Age)

Geben Sie durch Drücken der Ç/È-Tasten für Geschwindigkeit Ihr Alter ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 5: Eingabe der Ziel-Herzfrequenz

Geben Sie nun die gewünschte Zielherzfrequenz ein, die Sie während des Trainings erreichen und halten wollen. Hierbei können Sie Werte von 55 bis 85% Ihrer maximalen Herzfrequenz auswählen - nähere Informationen hierzu finden Sie im Kapitel „Herzfrequenz“ in dieser Anleitung. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 6: Profilstart

Trainingsende

Das Laufband stoppt nach Ablauf der vorgegebenen Trainingszeit automatisch.

Page 17

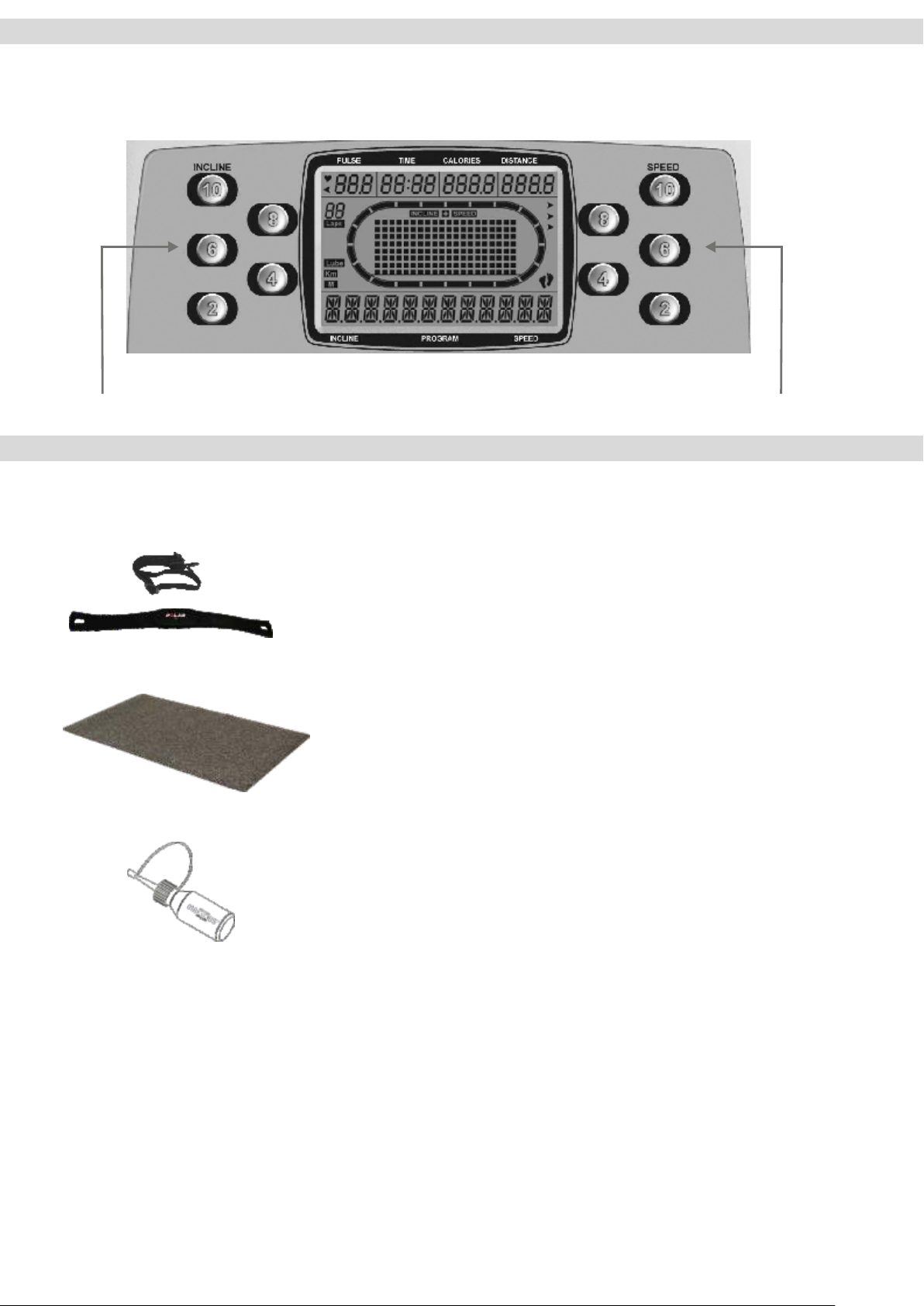

Direktwahltasten

Das Cockpit Ihres Laufbandes verfügt über je 5 Direktwahltasten für Geschwindigkeit und Steigung. Diese Direktwahltasten ermöglichen Ihnen die schnelle und unkomplizierte Auswahl bestimmter, bereits vorprogrammierter Geschwindigkeiten bzw. Steigungen.

Direktwahltasten Steigung (INCLINE)

Direktwahltasten Geschwindigkeit (SPEED)

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau.

POLAR Sende-Brustgurt T34

Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Bodenbelag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

• 160 x 100 cm

• 210 x 100 cm

MAXXUS Silikon

Optimales Schmier- und Trennmittel für Laufgurt und Laufdeck.

Page 18

Herzfrequenzmessung

200

150

195

130

146

190

110

127

143

185

107

124

139

180

105

120

135

165

102

117

131

170

114

128

165

111

124

160

107

120

155

104

116

150

101

113

145

8598109

140

8394105

135

8091101

100

778898

Alter

202530354045505560657075808590

Herzfrequenz pro Minute

100% der maximalen Herzfrequenz

75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

Page 19

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR -Brustgurtes oder des MAXXUS™ Fitness Sende-Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab. Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

ACHTUNG Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnosezwecke konzipiert oder geeignet. Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen. Dies gilt vor allem für Personen:

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Page 20

Technische Details

Cockpit: Anzeige von:

w w Geschwindigkeit

Zeit

w Strecke w Steigung w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Rundenzahl w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)

Technische Details:

Motor: DC-Motor Konstante Motorleistung: 2,0 PS / 1,49kW Antriebsart: Rillenriemen Geschwindigkeit: 1,0 - 18 km/h, in 0,1 km/h-Schritten verstellbar Steigung: 0 - 12%, in 1,0%-Schritten elektronisch verstellbar Ø Antriebsrolle, vorne: ca. 60 mm Ø Rolle, hinten: ca. 46 mm Lauffläche: ca. 1.400 x 510 mm Dicke der Laufmatte: ca. 18 mm Aufstellmaßemaße: ca. 1.925 x 885 x 1.380 mm (LxBxH) Aufstellmaßemaße, geklappt: ca. 1.050 x 885 x 1.700 mm (LxBxH) Gesamtgewicht: ca. 96 kg Maximales Benutzergewicht: 130 kg Stromversorgung: 220-230V - 50Hz

Einsatzgebiet: Heimbereich - ausschließlich private Nutzung!

Maße

1.380 mm

1.925 mm 885 mm 1.050 mm

1.700 mm

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb. Beachten Sie hierbei die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Batterien / Akkus dürfen keinesfalls in den normalen Hausmüll geworfen werden. Beachten Sie, dass Batterien und Akkus Giftstoffe enthalten können, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, diese bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Page 21

Explosionszeichnung

147

100

148

149

148

149

148

105

101

148

105

101

100

67 75

150

154

111

112

111

112

76 82

111

112

104103102

135

136

116

128

138

137

128

150

100

101

106

135

136

21-16

139

142

16-3

129

132

101

133

128

126

101

100

101

144

128

140

114

125

90-5

90-3

128

131

130

134

21-10

90-7

90-8

90-1

115

21-2

21-9

21-14

21-1

21-3

143

113

140

Page 22

Teile-Nr.

Bezeichnung

Menge

Main Frame

Frame Base

Incline Bracket

Right Upright

Left Upright

Console Support

Outer Slide

Inner Slide

Locking Knob

Incline Motor

Drive Belt

Motor Bracket

Motor 114

Running Belt

Running Deck

Front Roller W/Pulley

16-3

Magnet

Rear Roller

Deck Cross Brace

Wheel Sleeve

Rear Wheel Sleeve

Console Assembly

21-1

Console Top Cover

21-2

Console Bottom Cover

21-3

Top Book Rack

21-9

350m/m_Connecting Cable

21-10

350m/m_Computer Cable

21-14

300m/m_Computer Cable

Console Locking Tube

Frame Base Cover (L)

Frame Base Cover (R)

Motor Top Cover

Rear Adjustment Base (L )

Rear Adjustment Base (R )

Speed/Hand Pulse Complex

Incline/Hand Pulse Complex

Breaker

On/Off Switch

Frame Base End Cap

Frame Base Front Wheel

Frame Base Rear Wheel

Cushion

Handgrip Foam

Foot Rail

NON-Slip Rubber

Motor Cover Anchor

Ø21.4 × 21.4m/m_Square End Cap

Ø25.4 × 25.4m/m_Square End Cap

Ø30 × 60m/m_Square End Cap

800m/m_Safety Key

Power Socket

3/8" × 7T_Nut

Sensor Rack

Power Cord

Teileliste

Teile-Nr.

Bezeichnung

Menge

150mm_Connecting Wire (White)

150mm_Connecting Wire (Black)

100mm×764×764_Connecting Wire (Black)

Controller

2100mm_Computer Cable (Lower)

700mm_Computer Cable (Middle)

1000mm_Sensor W/Cable

½" × 1"_Hex Head Bolt

3/8" × 3-3/4"_Button Head Socket Bolt

3/8" × 1-3/4"_Hex Head Bolt

3/8" × 1-1/2"_Hex Head Bolt

3/8" × 3/4"_Hex Head Bolt

M8 × 60m/m_Hex Head Bolt

M8 × 12 m/m_Hex Head Bolt

5/16" × 1"_Button Head Socket Bolt

3/8" × 4-1/2"_Socket Head Cap Bolt

3/8" × 2"_Flat Head Socket Bolt

½" × 1-1/4"_Carriage Bolt

M8 × 80m/m_Socket Head Cap Bolt

M8×25mm_Flat Head Countersink Bolt

Motor Bottom Cover

5×16mm_Tapping Screw

3.5×12 mm_Sheet Metal Screw

½" × 8T_Nyloc Nut

3/8" × 7T_Nyloc Nut

5/16" × 7T_Nyloc Nut

M8 × 8T_Nyloc Nut

3/8" × 2T_Split Washer

M8 × 1.5T_Split Washer

M5_Split Washer

3/8" × 19 × 1.5T_Flat Washer

3/8" × 25 × 2T_Flat Washer

5 × 13 × 1.0T_Flat Washer

Ø50 × Ø13 × 3T_Nylon Washer

Ø10 × Ø25 × 3T_Nylon Washer

Ø6.5 × Ø25 × 1.5T_Concave Washer

M5_Star Washer

5 × 2T_Speed Nut Clip

Beverage Holder Assembly

90-1

Beverage Holder

90-3

300m/m_Safety Switch Module W/Cable

90-5

3×10m/m_Sheet Metal Screw

90-7

100m/m_Connecting Cable

90-8

100m/m_Computer Cable

4 × 12m/m_Sheet Metal Screw

Belt Guide

5 × 16m/m_Tapping Screw

5 × 19m/m_Tapping Screw

Cylinder

M8 × 50m/m_Flat Head Countersink Bolt

5/16" × 1/2"_Button Head Socket Bolt

100

5/16" × 18 × 1.5T_Flat Washer

101

5/16" × 23 × 1.5T_Curved Washer

102

M5 Allen Wrench/Phillips Head Screw Driver

Page 23

Teileliste

Teile-Nr.

Bezeichnung

Menge

Teile-Nr.

Bezeichnung

Menge

103

M6 (66 × 88)_Allen Wrench

132

Bottom Inner Handlebar Cover (L)

104

Lubricant

133

Top Inner Handlebar Cover (L)

105

Adjustable Foot Pad

134

Top Inner Handlebar Cover (R)

106

Beverage Holder Cover

135

3×75m/m_Sheet Metal Screw

111

3.5×16m/m_Tapping Screw

136

Handgrip End Cap

112

Wire Tie Mount

137

Choke 1113

Top Motor Cover Plate

138

Filter 1114

Console Speaker Cover (L)

139

400m/m_Connecting Cable Of Motor

115

Console Speaker Cover (R)

140

4 × 19m/m_Sheet Metal Screw

116

3 × 10 m/m_Sheet Metal Screw

142

200m/m_Connecting Wire (White)

125

M5 × 25m/m_Phillips Head Screw

143

Receiver, HR

126

M5 × 35m/m_Phillips Head Screw

144

1000m/m_Connecting Cable (Lower)

128

M5 × 12m/m_Phillips Head Screw

146

4×16m/m_Tapping Screw

129

Outer Handlebar Cover (L)

147

19m/m_Bolt Cap

130

Outer Handlebar Cover (R)

148

14m/m_Bolt Cap

131

Bottom Inner Handlebar Cover (R)

149

13m/m_Bolt Cap

150

Frame Side Pad

Ergänzung:

21-16

200mm Ground Wire

Page 24

Gewährleistung*

Stand: 01/2009

Damit das MAXXUS Support-Team in der Lage ist

Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses an uns per Post oder Fax ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr

Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den “Technischen Daten” dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc. Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen! Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal. Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles. Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden.

® ®

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

§Kugellager §Lagerbuchsen §Lager §Antriebsriemen

§Schalter und Tasten §Laufgurte §Laufplatten §Laufrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung. Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung,

sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn

Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per E-Mail an:

[email protected] Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der

Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[email protected]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

Page 25

Garantiebedingungen*

MAXXUS Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Kaufdatum schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS Registrierungskarte“. Spätere Registrierungen können leider nicht mehr kostenfrei entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt und ausreichend frankiert zurück.

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS zu übermitteln.

Wartung

Für dieses Trainingsgerät gilt eine Wartungspflicht. Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige

Ü Laufbänder 12 Monate Ü Crosstrainer 18 Monate Ü Ergometer/Heimtrainer 24 Monate Ü Recumbent 24 Monate Ü Rudergeräte 24 Monate Ü Speedbikes 24 Monate Ü Vibrationsgeräte 24 Monate Ü Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per

Email, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

Ü Transport- und Fahrtkosten Ü Auf- und Abbaukosten bei notwendigem Transport Ü Notwendige Wartungsarbeiten Ü Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung

entstanden sind

Ü Verschleißteile** ** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

® Laufgurt ® Antriebsriemen ® Kugellager ® Überzüge an Haltegriffen ® Laufbrett ® Folien ® Laufrollen ® Zugseile ® Pedalriemen

Zur Schmierung des Laufgurtes von laufbändern sind ausschließlich MAXXUS Pflegeöle zu verwenden. Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS Produkte zu verwenden.

*Stand: 01/2009

Page 26

Registrieren

Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: TX 6.2 Produktgruppe: Laufband Seriennummer: Rechnungsnummer: Kaufdatum:

Nutzungsart:

Private Nutzung Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner: Vorname: Nachname: Straße : Hausnummer.: PLZ / Ort: Land: E-Mail: Tel.-Nr.*: Fax-Nr.*: Handy-Nr.*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die

unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Senden Sie die ausgefüllte Registrierkarte per: Post**: Fax: +49 (0) 61 52 - 9 77 40 19 E-Mail: [email protected]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS Group GmbH & Co. KG, Hans-Böckler-Strasse 5, D-64521 Groß-Gerau

Ort Unterschrift

Page 27

Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: TX 6.2 Produktgruppe: Laufband Seriennummer: Rechnungsnummer: Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart Private Nutzung Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner: Vorname: Nachname: Straße: Hausnummer.: PLZ/Ort: Land: E-Mail: Tel.-Nr.: Fax-Nr.*: Handy-Nr.*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein: (Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher

Nutzung, etc....)

Die Kopie des Kaufnachweises / Rechnung /Quittung ist beigefügt. Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per:

Post*:

MAXXUS Group GmbH & Co. KG, Service Abteilung, Hans-Böckler-Strasse 5, D-64521 Groß-Gerau Fax: +49 (0) 61 52 / 9 77 40 19 Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Ort Unterschrift

Page 28

Maxxus Group GmbH & Co. KG

Hans-Böckler-Straße 5 w

Germany

E-Mail: [email protected]

www.maxxus.de

D-64521 Groß-Gerau
