TX 6030

Laufband

BEDIENUNGS- & MONTAGEANLEITUNG

Index

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Lieferumfang

4

Montagematerial

4

Montage

5 - 7

Technische Informationen

8 - 9

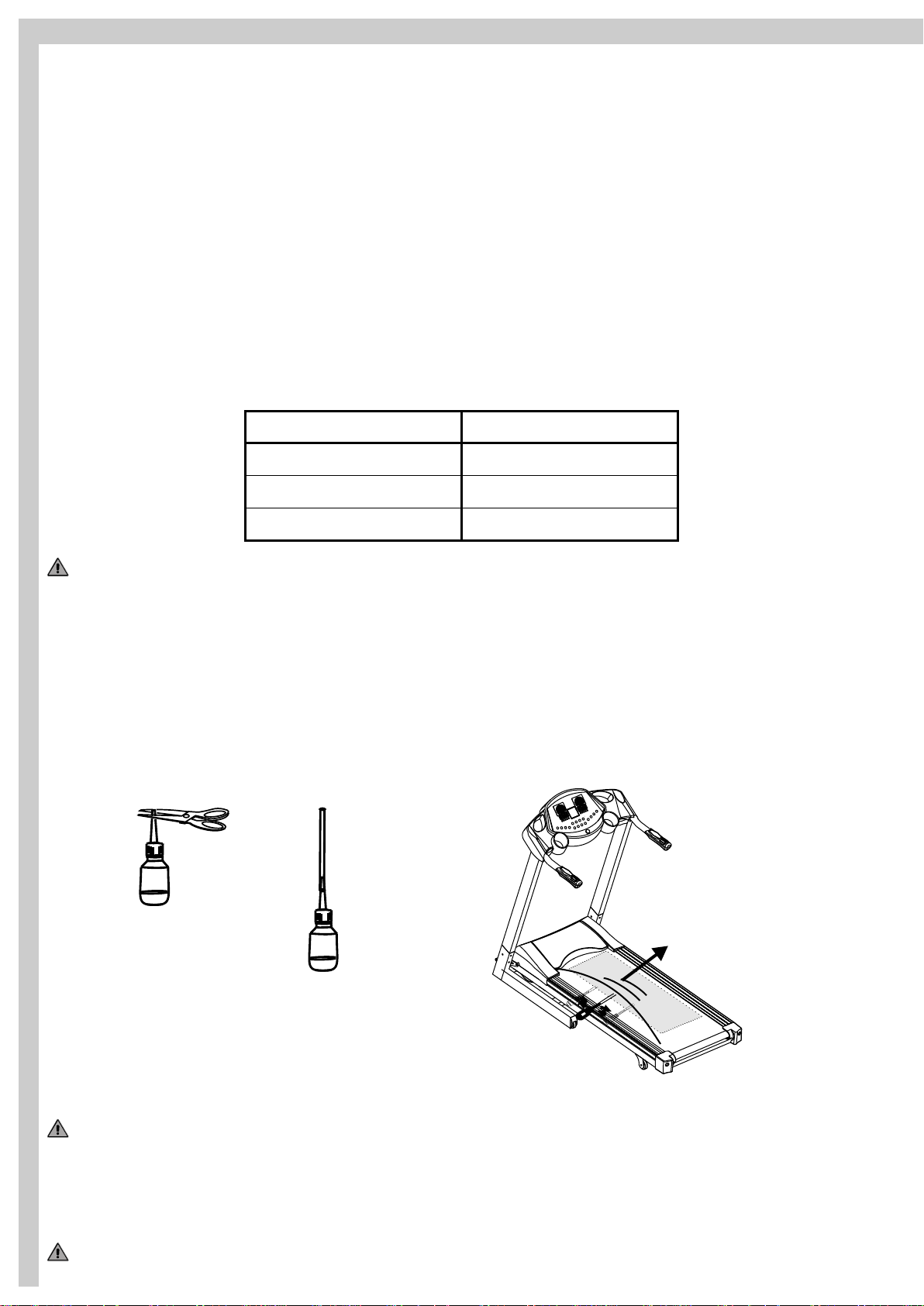

Schmierung des Laufgurtes

10

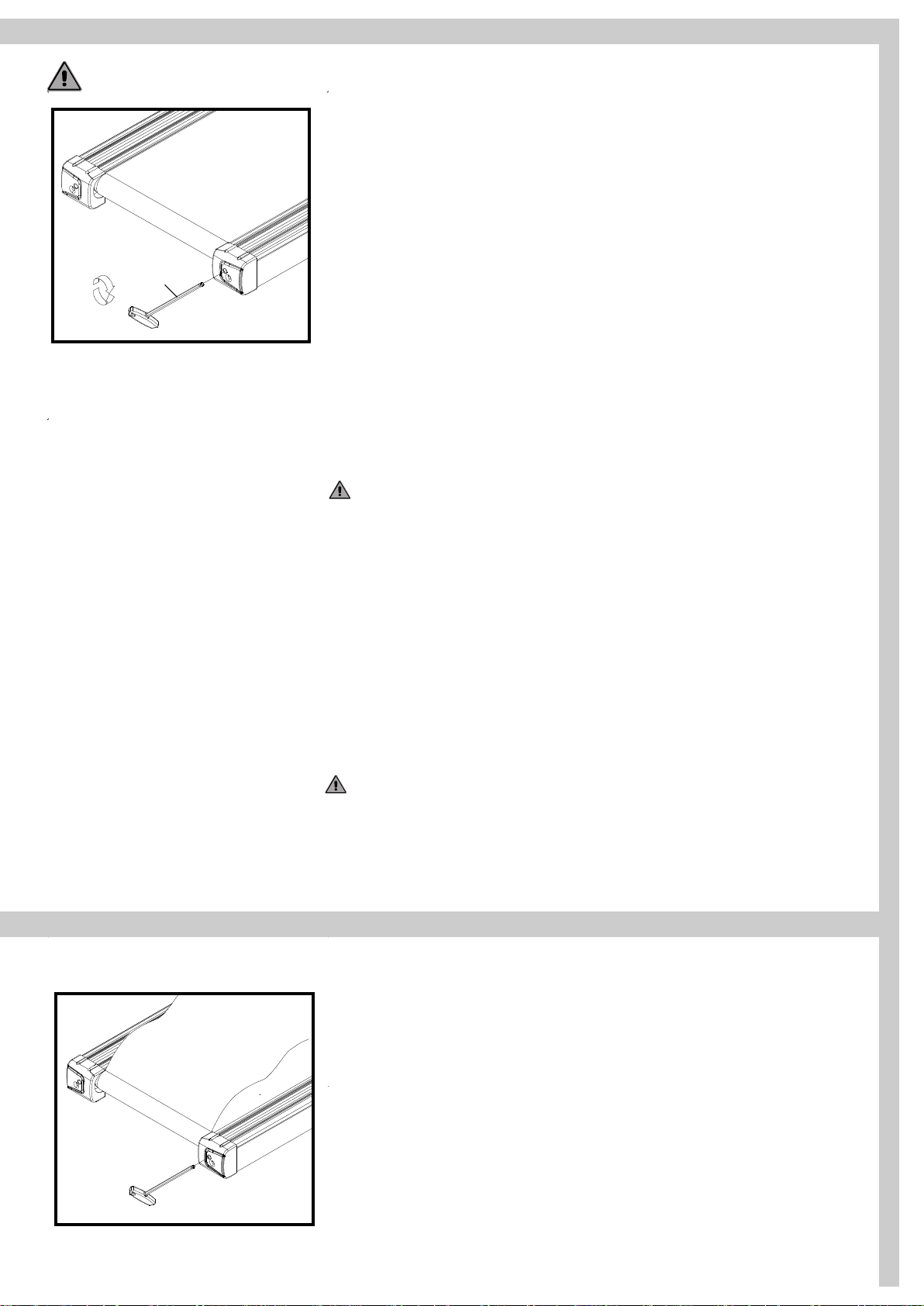

Justierung des Laufgurtes

11

Nachspannen des Laufgurtes

11

Pflege, Reinigung & Wartung

12

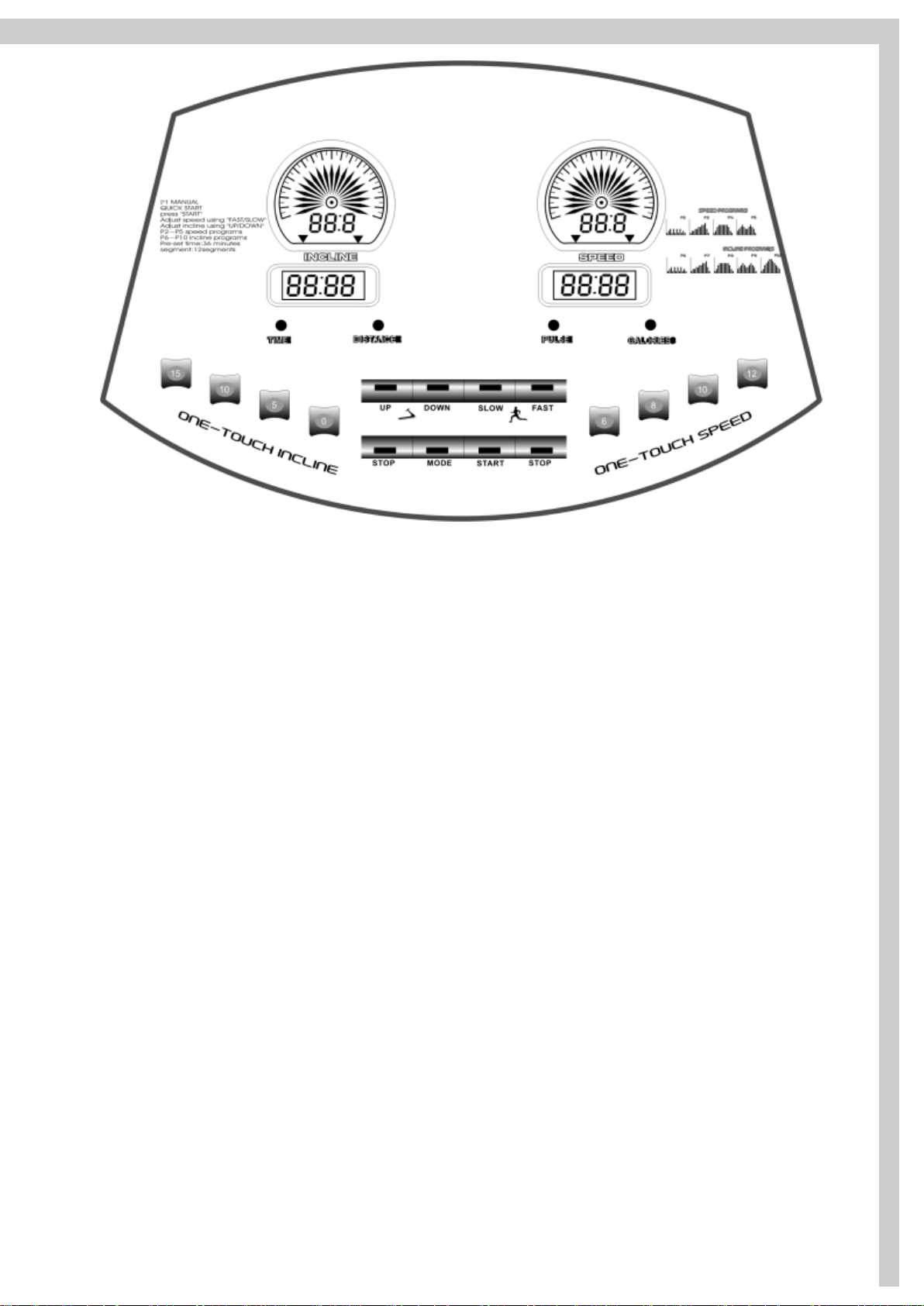

Cockpit

13 - 15

Direktwahltasten

16

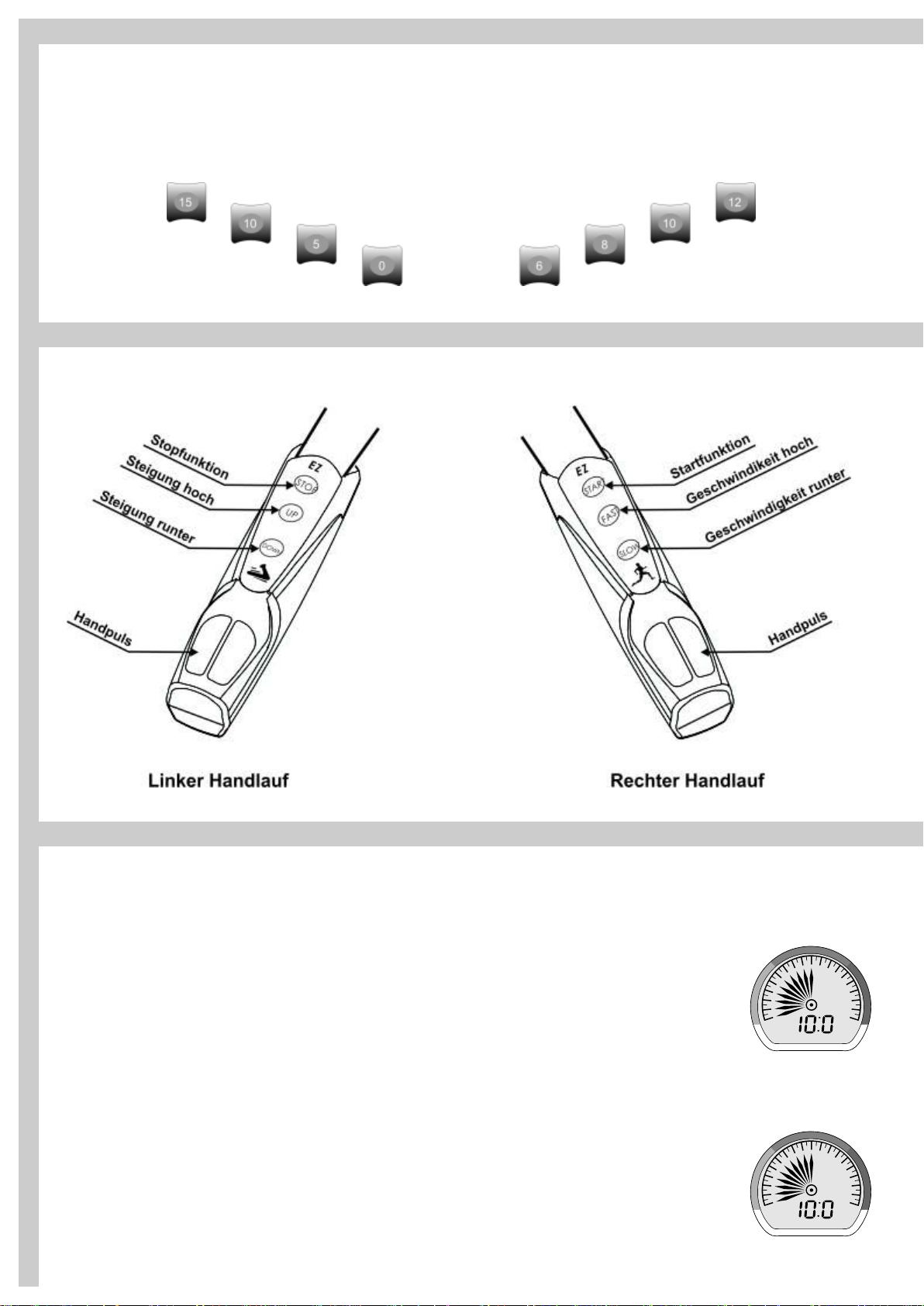

Handlaufsteuerung

16

Display-Farbwechsel

16

Herzfrequenzmessung

17

Pulsmessung über Handsensoren

18

Herzfrequenzmessung über Brustgurt

18

Trainingsempfehlungen

19 - 20

FAQ

21

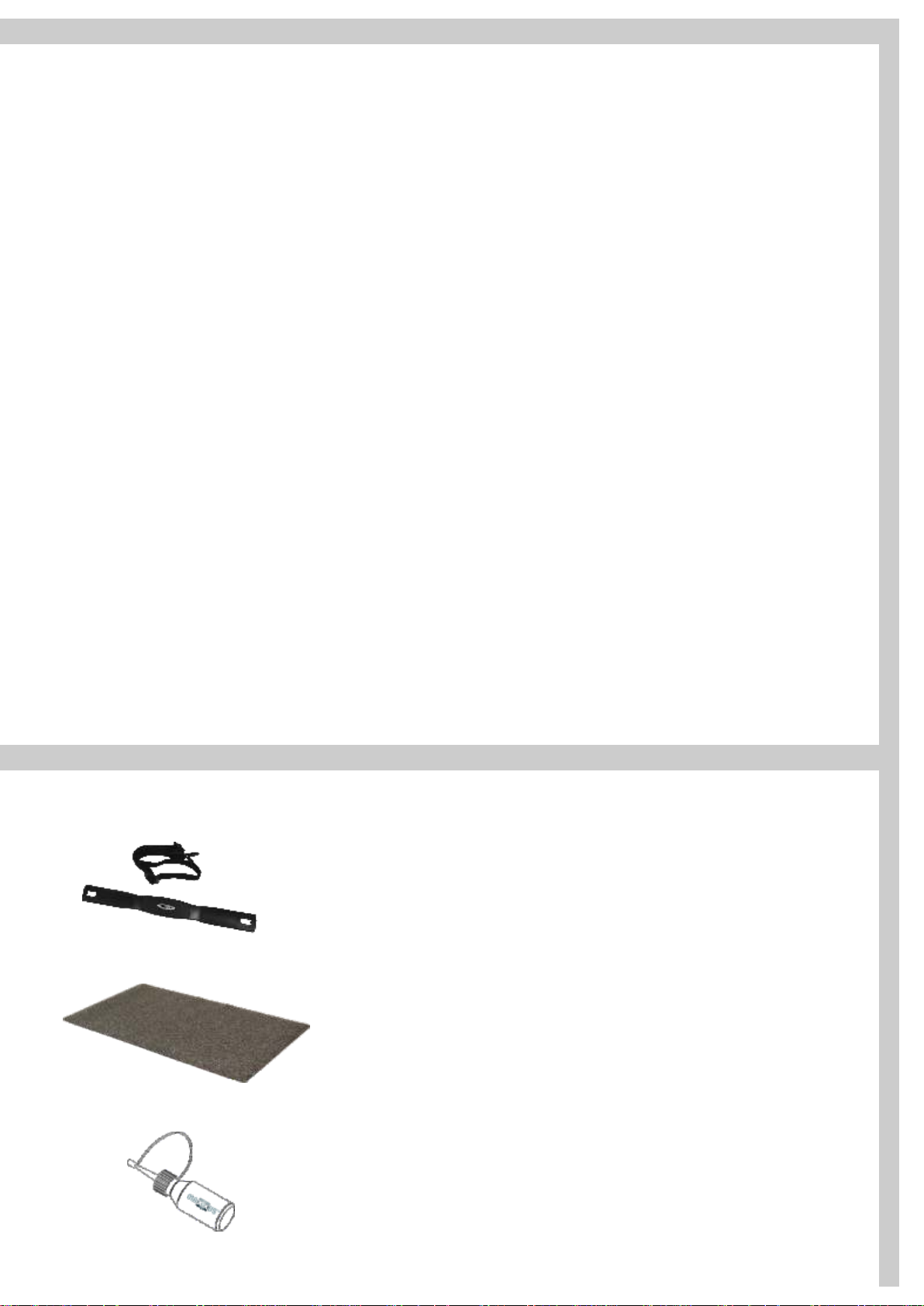

Zubehör

21

Notizen

22

Technische Details

23

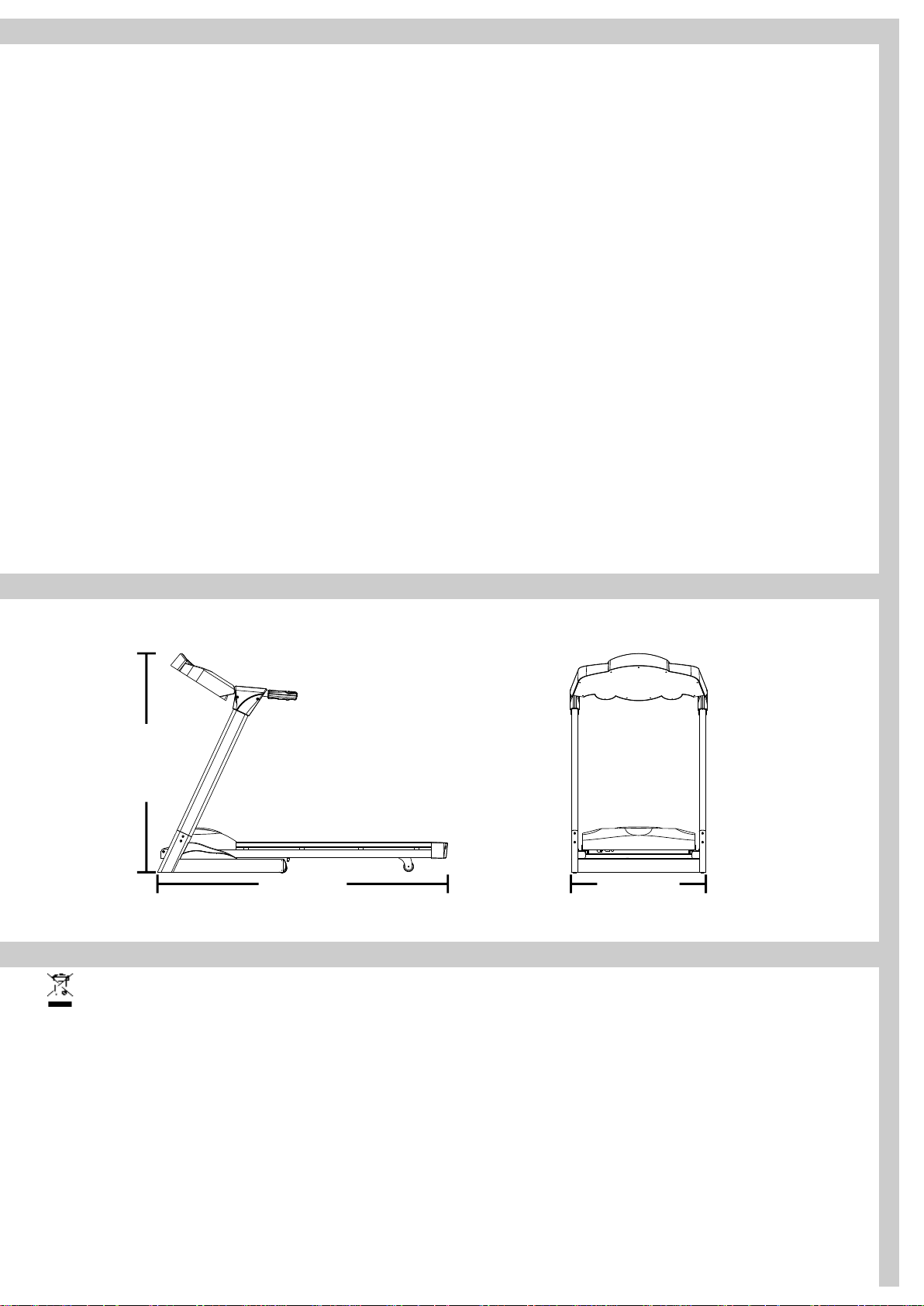

Maße

23

Entsorgung

23

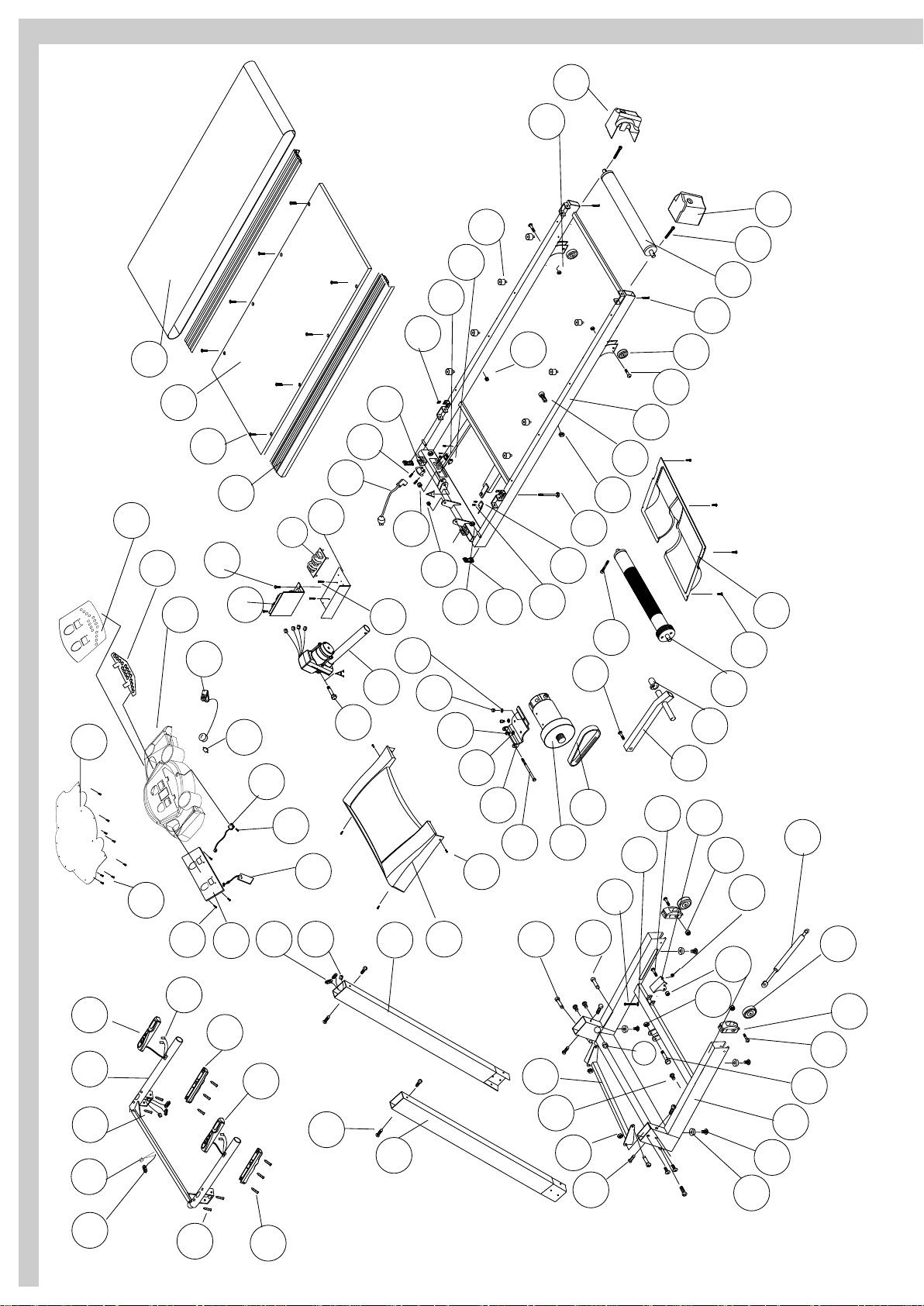

Explosionszeichnung

24

Teileliste

25

Gewährleistung

26

Reparaturauftrag / Schadensmeldung

27

© 2009 by Maxxus Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch
dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Zweckentfremdete Nutzungen können ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln
abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Das Ein- und Ausschalten des Trainingsgerät erfolgt ausschließlich über den ON/OFF-Schalter.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern
wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von
der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und
Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während
deren Betrieb und im Standby-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem
Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der
Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 150 cm,
seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich einen Bodenschutz (Teppichstück, Matte, etc.) dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt
und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc.
eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Der Safety Key muss vor jeder Trainingseinheit korrekt angelegt werden.

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie den Safety Key und das Netzkabel um so eine unsachgemäße
bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen.
Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen
kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte
bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und
elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

3

Geräteübersicht

Cockpit
Safety Key

Handpulssensor

Seitenrahmen

Motorgehäuse

Trittfläche

Lauffläche

Lieferumfang

Seitenrahmen

Cockpit

Netzkabel

Laufband

Safety Key

Silikonfläschen

Packen Sie alle Teile des Lieferumfanges vorsichtig aus und überprüfen Sie anhand der Lieferumfangliste die
Vollständigkeit aller Teile. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da manche Teile Ihres
neuen Trainingsgerätes ein hohes Eigengewicht haben und teilweise unhandlich sind.

Montagematerial

Inbusschlüssel

Inbusschraube M8x15
Menge: 12 Stück

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten.
Achten Sie hierbei nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

4

Montage

Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die
Gewährleistung bzw. Garantie abgedeckt.
Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein
und befolgen Sie die Anweisungen der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist.

Führen Sie die Montage mit 2 Personen aus.
Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1:Montage der aufrechten Seitenrahmen

Setzen Sie den linken aufrechten Seitenrahmen in die linke Aufnahme des
Basisrahmens und befestigen Sie ihn mit vier Inbusschrauben M8x15.

Befestigen Sie die Schrauben nur lose, ohne sie fest anzuziehen!

Befestigen Sie die beiden Kabel, die sich in der rechten Aufnahme des Basisrahmens
befinden an dem unteren Endes des Drahtes, der sich im Inneren des rechten
aufrechten Seitenrahmens befindet. Ziehen Sie nun die beiden Kabel mittels des
Drahtes durch den rechten Seitenrahmen nach oben.

Setzen Sie dann den rechten aufrechten Seitenrahmen in die rechte Aufnahme des
Basisrahmens und befestigen Sie ihn mit vier Inbusschrauben M8x15.

Befestigen Sie die Schrauben nur lose, ohne sie fest anzuziehen!
Achten Sie beim Einsetzen und Befestigen des rechten Seitenrahmens
unbedingt darauf, dass Sie die beiden Kabel nicht quetschen oder beschädigen!

Kabel

5

Montage

Schritt 2:Montage des Cockpits

Verbinden Sie die Kabel, die aus dem Cockpitrahmen ragen mit den Kabeln, die Sie bei
Schritt 1 durch den rechten Seitenrahmen nach oben gezogen habe.

Achten Sie bei der Verbindung der Kable unbedingt darauf, dass die Steck­verbindungen nicht verbogen werden. Bei verbogenen Steckverbindungen besteht
die Gefahr das die Stromversorgung des Cockpits unterbrochen wird oder das
Cockpit die Fehlermeldung „E1" anzeigt. Sollte einer dieser beiden beschriebenen
Fehler auftreten, trennen Sie das Laufband vom Strom und überprüfen Sie dann die
Steckverbindungen. Sollten diese verbogen sein, so können Sie diese mit einer
kleinen Zange vorsichtig wieder gerade biegen.

gerade Steckverbindung

verbogene Steckverbindung

Setzen Sie nun das Cockpit auf die aufrechten Seitenrahmen und befestigen Sie es mit je
zwei Inbusschrauben M8x15 pro Seitenrahmen

Befestigen Sie die Schrauben nur lose, ohne sie fest anzuziehen!
Achten Sie beim Einsetzen und Befestigen des Cockpits unbedingt darauf, dass
Sie die Kabel nicht quetschen oder beschädigen!

6

Montage

Schritt 3:Befestigen der Schrauben

Ziehen Sie nun alle Schrauben, die Sie in Schritt 1 und Schritt 2 befestigt haben fest an.

je 2 Inbusschrauben M8x15

je 4 Inbuschrauben M8x15

Schritt 4:Safety Key

Schließen Sie den Safety Ke, wie im Bild gezeigt, am Cockpit an.

Der Betrieb des Laufbandes ist nur mit ordnungsgemäß angebrachtem Safety Key
möglich!

7

Technische Informationen

Klappmechanismus

Die Lauffläche Ihres Laufbandes ist klappbar und somit
platzsparend unterzubringen. Befolgen Sie bitte unbedingt
nachfolgend aufgelistete Punkte, bevor Sie die Lauffläche
hochklappen:

_Überprüfen Sie die Steigungseinstellung des Lauf-

bandes, diese muss vor dem Hochklappen der
Lauffläche auf 0% sein.

_Das Laufband muss vor dem Hochklappen der

Lauffläche über den ON/OFF-Schalter ausgeschaltet
werden.

_ Entfernen Sie das Netzkabel vom Laufband

Niemals die Lauffläche hochklappen, wenn das
Laufband noch eingeschaltet ist oder/und noch
läuft.

Hochklappen der Lauffläche

Fassen Sie die Lauffläche am hinteren Ende mit beiden
Händen und heben Sie diese soweit an, bis der
Sicherungshebel einrastet. Die Lauffläche des Laufbandes ist
nun sicher hoch geklappt und Sie können das Laufband
mittels der Transportrollen verschieben.

Herunterklappen der Lauffläche

Fassen Sie mit beiden Händen den hinteren Teil der aufrecht
stehenden Lauffläche. Drücken Sie nun mit Ihrem Fuß den
Sicherungshebel nach unten und ziehen Sie die Lauffläche
herunter. Lassen Sie die Lauffläche erst dann los, wenn die
hinteren Rollen Bodenkontakt habe.

Das Hoch- und Herunterklappen der Lauffläche
sollte niemals von Kindern ausgeführt werden.

Hydraulikzylinder

Die Basis des Klappmechanismus bildet der Hydraulik-zylinder.
Dieser ist mit Öl gefüllt und steht unter Hochdruck.
Sollte der Zylinder beschädigt werden, ist das sichere Klappen
der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem
Fall den hydraulikzylinder unbedingt aus, bevor Sie die
Lauffläche erneut hochklappen.

8

Technische Informationen

Abbildung ähnlich

Netzkabel

Verbinden Sie das Netzkabel mit dem am vorderen Teil des
Laufbandes befindlichen Netzanschluss. Stecken Sie dann den
Netzstecker des Netzkabels in eine Steckdose.

Das Gerät darf nur an vom Fachmann installierte und
geerdete Steckdosen angeschlossen werden.
Verwenden Sie zum Anschluss des Laufbandes keine
Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel
einsetzen müssen, so muss dies den VDE-Richtlinien
entsprechen.

Hauptschalter

Der Hauptschalter befindet sich neben dem Netzanschluss an der
Vorderseite des Laufbandes. Über diesen Schalter wird dass
Laufband ein- bzw. ausgeschaltet.

Schalterstellung „•“ = Laufband eingeschaltet

Fehlerstrom-Schutzschalter

Hauptschalter

Safety Key

Netzanschluss

Clip

Schalterstellung „0" = Laufband ausgeschaltet

Fehlerstrom-Schutzschalter

Um das Laufband vor Schäden, die durch eine Überspannung des
Stromnetzes entstehen können, zu schützen, befindet sich neben
dem Hauptschalter an ein Fehlerstrom-Schutzschalter.
Dieser Schalter springt bei einer Überspannung heraus und
unterbricht den Stromkreis, d.h. das Laufband wird komplett
abgeschaltet.
Wenn dieser Fall eintritt, schalten Sie das Laufband über den
Hauptschalter aus und ziehen das Netzkabel aus der Steckdose.
Warten Sie ca. 10 Minuten und drücken dann den
herausgesprungenen Fehlerstrom-Schutzschalter wieder hinein.
Verbinden Sie jetzt das Netzkabel mit der Steckdose und schalten
Sie das Laufband über den Hauptschalter wieder ein.

Safety Key

Der Betrieb des Laufbandes ist nur dann möglich, wenn am
Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß
angebracht wurde. Wenn sich der Safety Key nicht mehr auf dem
Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor
jedem Training ist darauf zu achten, dass die Schnur des Safety
Keys mit dem Clip an der Kleidung befestigt wird.
Wenn Sie das Laufband schnell abstoppen wollen, die
Geschwindigkeit nicht mehr beherrschen oder ein anderer Notfall
eintritt, ziehen Sie den Safety Key mit Hilfe der Schnur vom
Cockpit ab. Im Falle eines Sturzes löst sich der Safety Key
aufgrund der Verbindung zu Ihrer Kleidung selbst vom Cockpit.
Achten Sie deshalb unbedingt darauf, dass der Clip fest an Ihrer
Kleidung angebracht ist, damit er sich bei Zug nicht davon lösen
kann.
Ohne den ordnungsgemäß angebrachten Safety Key ist ein
Betrieb des Laufbandes nicht möglich. Wird der Safety Key
während des Trainings vom Cockpit gezogen, so stoppt das
Laufband automatisch. Die Steigung bleibt in der eingestellten
Position und lässt sich erst wieder herunter-fahren, sobald der
Safety Key wieder angeschlossen wird.

9
