Page 1

Crosstrainer

CX 6.2

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Page 2

Index

Sicherheitshinweise

Geräteübersicht

Lieferumfang

Montage

6 - 9

Standort & Lagerung

Transport

Bodenhöhenausgleich

Pflege, Reinigung & Wartung

Netzteil & Netzanschluss

Cockpit

12 - 18

Herzfrequenzmessung

Warnhinweis zur Puls- und Herzfrequenzmessung

Pulsmessung über Handsensoren

Herzfrequenzmessung über Brustgurt

Trainingsempfehlungen

21 - 22

Technische Details

Entsorgung

Explosionszeichnung

Teileliste

FAQ - Häufig gestellte Fragen

Empfohlenes Zubehör

Notizen

Gewährleistung

Garantiebedingungen - private Nutzung

Registrierung

Reparaturauftrag / Schadensmeldung

Version1.0

Index

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

Page 3

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden. Zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Das Ein- und Ausschalten des Trainingsgerät erfolgt ausschließlich über den ON/OFF-Schalter.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z. B. Mobiltelefone PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Standby-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens eine Länge von 50cm und eine Breite von 100cm, seitlich zum Trainingsgerät mindestens 100cm und vor dem Trainingsgerät 50cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine geeignete Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z. B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings in beweglichen Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in das Trainingsgerät bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Bauteilen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden! Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

Page 4

Geräteübersicht

Fester Handgriff

mit Handpulssensoren

Cockpit

Pendel-Handgriff

Pendelrohr

Standfuß

mit Transportrollen

Trittfläche

Pedalrohr

Gleitrahmen

Führungsrohr

Standfuß

mit Handgriff

Page 5

Pedalrohre (4L/R)

Hauptrahmen (1)

Pendelrohre (3L/R)

Distanzstück (35)

Gleitrahmen (2)

Rollenabdeckung (50)

Schraubenabdeckung (24)

Schraubenset

Trittflächen (36)

Computer (30)

Netzadapter (55)

Anleitung

Lieferumfang

Step-2

Crosstrainer

CX 6.2

BEDIENUNGS- & MONTAGEANLEITUNG

Page 6

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile . Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Achten Sie insbesondere während der Montage auf Ihre persönliche Sicherheit. Tragen Sie geeignete Arbeitshandschuhe, lassen Sie sich bei schweren und sperrigen Bauteilen von einer zweiten Person helfen und sicheren Sie beweglichen Bauteilen so ab, dass während der Montage keine Körperteile einklemmt werden können. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1: Montage des Hauptrahmens

Setzen Sie den Hauptrahmen (1) auf der vorderen Aufnahme des Gleitrahmens (2) ein und befestigen Sie diesen dann rechts und links mit je zwei Sechskantschrauben M10x65 (16) und zwei Unterlegscheiben Ø10xØ20 (14). Von vorne befestigen Sie den Rahmen mit zwei Innensechskantschrauben M10x20 (17) und zwei Wellscheiben Ø10xØ20 (18). Hinweis: Ziehen Sie die oben aufgeführten Schrauben nur handfest an. Platzieren Sie dann die vier

Gleitrollen auf den entsprechenden Gleitrohren. Richten Sie nun den Hauptrahmen so aus, dass die Rollen möglichst mittig auf den Gleitrohren sitzen. ACHTUNG: Die Rollen sollten annähernd mittig sitzen. Eine 100%tig mittige Ausrichtung ist nicht nötig da sich die Rollen bei Belastung automatisch ausrichten.

Ziehen Sie nun die vier seitlichen Schrauben (16) überkreuz an. D. h. erst die obere linke Schraube, dann die untere rechte Schraube. Nun die untere linke Schraube und zum Abschluss die obere rechte Schraube. So verhindern Sie, dass der Hauptrahmen sich wieder verschiebt. Zum Abschluss ziehen Sie die beiden hinteren Schrauben (17) fest an.

Page 7

Montage

Schritt 2: Montage der Rollenführung

Befestigen Sie die Distanzhülse (48) mit einer Inbusschraube M8x50 (47) und einer Hutmutter M8 (49) unterhalb der Gleitrohre am Halter des linken Führungsrohrs (4L).

Verfahren Sie dann ebenso mit dem rechten Führungsrohr (4R).

Abbildung ähnlich

Page 8

Montage

Schritt 3: Montage der Pendel- und Pedalrohre

Schieben Sie die Wellscheibe Ø21 (19) auf die linke Achse des Hauptrahmens. Setzen Sie dann das linke Pendelrohr (3L) in der sich auf der linken Seite des Hauptrahmens befindlichen Achse ein.

Hinweis: Gerne können Sie die Achse zuvor mit handelsüblichem Mehrzweckfett gut einschmieren.

Befestigen Sie das Pendelrohr (3L) mit einer Sechskantschraube M8x20 (23) , einer Federscheibe Ø8 (22) und einer Unterlegscheibe Ø8xØ25 (21). Drücken Sie dann die runde Schraubenabdeckung (24)

auf die Öffnung am Pendelrohr (3L).

Schieben Sie das Distanzstück (35) auf die untere Achse des Pendelrohrs (3L). Achten Sie hierbei auf die korrekte Ausrichtung - die flache Seite des Distanzstücks (35) zeigt zum Hauptrahmen.

Hinweis: Gerne können Sie die Achse zuvor mit handelsüblichem Mehrzweckfett gut einschmieren.

Schieben Sie die Wellscheibe Ø14 (34) auf die untere Achse des linken Pendelrohrs (3L). Setzen Sie dann die vordere Aufnahme des linken Pedalrohrs (5L) auf der unteren Achse des linken Pendelrohrs (3L) ein. Befestigen Sie diese mit einer Sechskantschraube M8x20 (23) , einer Federscheibe Ø8 (22) und einer Unterlegscheibe Ø8xØ20 (32).

Setzen Sie dann die Unterseite des Trittflächenrahmens des linken Pedalrohrs (5l) auf der Aufnahme des linken Führungsrohrs (4L) ein. Befestigen Sie diese mit einer Sechskantschraube M10x125 (37), zwei Unterlegscheiben Ø12xØ24 (38) und einer Sicherungsmutter M12 (39).

Verfahren Sie nun ebenso mit dem rechten Pendelrohr (3R) und dem rechten Pedalrohr (5R).

Page 9

Montage

Schritt 4: Montage der Trittflächen

Befestigen Sie die Trittflächen (36) am linken und rechten Pedalrohr (5L/5R). Verwenden Sie hierzu je vier Linsenkopfschrauben

M6x15 (11).

Schritt 5: Montage der Rollenabdeckungen

Befestigen Sie die Rollenabdeckungen (50) am linken und rechten Führungsrohrrohr (4L/4R). Verwenden Sie hierzu je zwei Blechschrauben S4,2x18 (51).

Schritt 6: Montage des Cockpits

Verbinden Sie die Kabel die aus dem Cockpit (30) ragen, mit den entsprechenden Kabeln (29 & 28), die aus der Cockpitaufnahme des Lenkerschafts (1) ragen.

28 - Steuerungskabel 29 - Kabel der Handpulsmessung. Hierbei sind die Stecker identisch und die Reihenfolge der Anschlüsse egal. Daher ist ein Vertauschen der Kabel nicht möglich.

Setzen Sie dann das Cockpit (30) in die Cockpitaufnahme des Lenkerschafts (1) ein und befestigen Sie es mit vier Linsenkopfschrauben (31).

Page 10

Standort & Lagerung

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert.

Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie

Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.

An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen

zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei

Gewährleistungsansprüche.

Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte

Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des

Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.

Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt

zuvor ob alle Befestigungsteile fest und sicher sitzen.

Transport

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen und das

hintere Standrohr mit einem Transportgriff ausgestattet.

Um das Trainingsgerät zu transportieren, stellen Sie sich an das hintere Ende des Gleitrahmens und greifen mit beiden

Händen den Transportgriff. Heben Sie nun das Trainingsgerät soweit nach oben an, bis das Hauptgewicht des

Trainingsgerätes auf den Transportrollen liegt.

Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position schieben.

Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Transportrollen

Abbildung ähnlich

Bodenhöhenausgleich

Stellen Sie sicher, dass Ihr Trainingsgerät immer eben steht. Um kleinere Bodenunebenheiten oder Bodenneigungen

ausgleichen zu können steht dieses Trainingsgerät auf Stellfüße für den Bodenhöhenausgleich. Um einen ebenen Stand

des Gerätes zu ermöglichen drehen Sie zuerst alle Stellfüße auf die niedrigste Position (Position A). Justieren Sie nun bei

Bedarf die Stellfüße so, dass das Trainingsgerät eben und stabil steht.

Sollte der Justierradius des Bodenhöhenausgleichs nicht ausreichen um einen sicheren Stand des Trainingsgerätes zu

ermöglichen, so überprüfen Sie bitte die Oberfläche des Standortes. Falls nötig wählen Sie einen anderen Standort, an

dem ein sicherer und ebener Stand des Trainingsgerätes gewährleistet ist.

Position B

Position A

StellfußStellfuß

Page 11

Pflege, Reinigung & Wartung

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden

Sie auf keinen Fall Lösungsmittel. Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres

Trainingsgerätes bei. Aufgrund der chemischen Zusammensetzung von Körperschweiß ist dieser bei nicht sofortiger

Entfernung/Reinigung die Hauptursache für Korrosion (Rost). Überprüfen Sie daher nach jeder Trainingseinheit, ob

Körperschweiß und/oder andere Flüssigkeiten mit dem gerät in Kontakt gekommen sind.

Ist dies der Fall müssen die betroffenen Bauteile/Gehäuseteile gereinigt werden.

Bitte beachten: Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind,

werden in keinem Fall durch die Gewährleistung abgedeckt. Achten Sie auch während des Trainings darauf, dass

keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann.

Wartung

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern.

Ziehen Sie diese, falls nötig, wieder fest an.

Reinigung & Schmierung der Gleitrohre

Die Oberseite der Gleitrohre müssen regelmäßig gereinigt und geschmiert werden. Reinigen Sie hierzu die Gleitrohre mit

einem feuchten Tuch und etwas flüssiger Handseife oder Spülmittel. Für eine professionelle Reinigung empfehlen wir das

MAXXUS Entfetter-Spray. Trockenen Sie danach die Gleitrohre sehr gut ab. Nun schmieren Sie die Oberseite der

Gleitrohre mit flüssigem Silikon oder dem MAXXUS Gleit-Spray ein, so dass eine dünne Schicht entsteht.

Bei häufigem Gebrauch sollten Sie die Gleitrohre 1x pro Woche reinigen und schmieren. Schmieren Sie ebenfalls die

Gleitrohre sofort ein, wenn während des Trainings Quietschgeräusche entstehen. Pflege- und Reinigungsmittel erhalten

Sie in unserem Onlineshop unter www.maxxus.de

Verwenden Sie zur Schmierung der Gleitrohre kein Schmierfett oder teflonhaltige Schmiermittel.

Schmierung der Achsen am Lenkerschaft

Es ist empfehlenswert, dass Sie bei intensiver Nutzung des Trainingsgerätes die beiden am Lenkerschaft befindlichen

Querachsen einmal alle 6 Monate mit Mehrzweckfett schmieren - siehe hierzu auch Montageschritt 5.

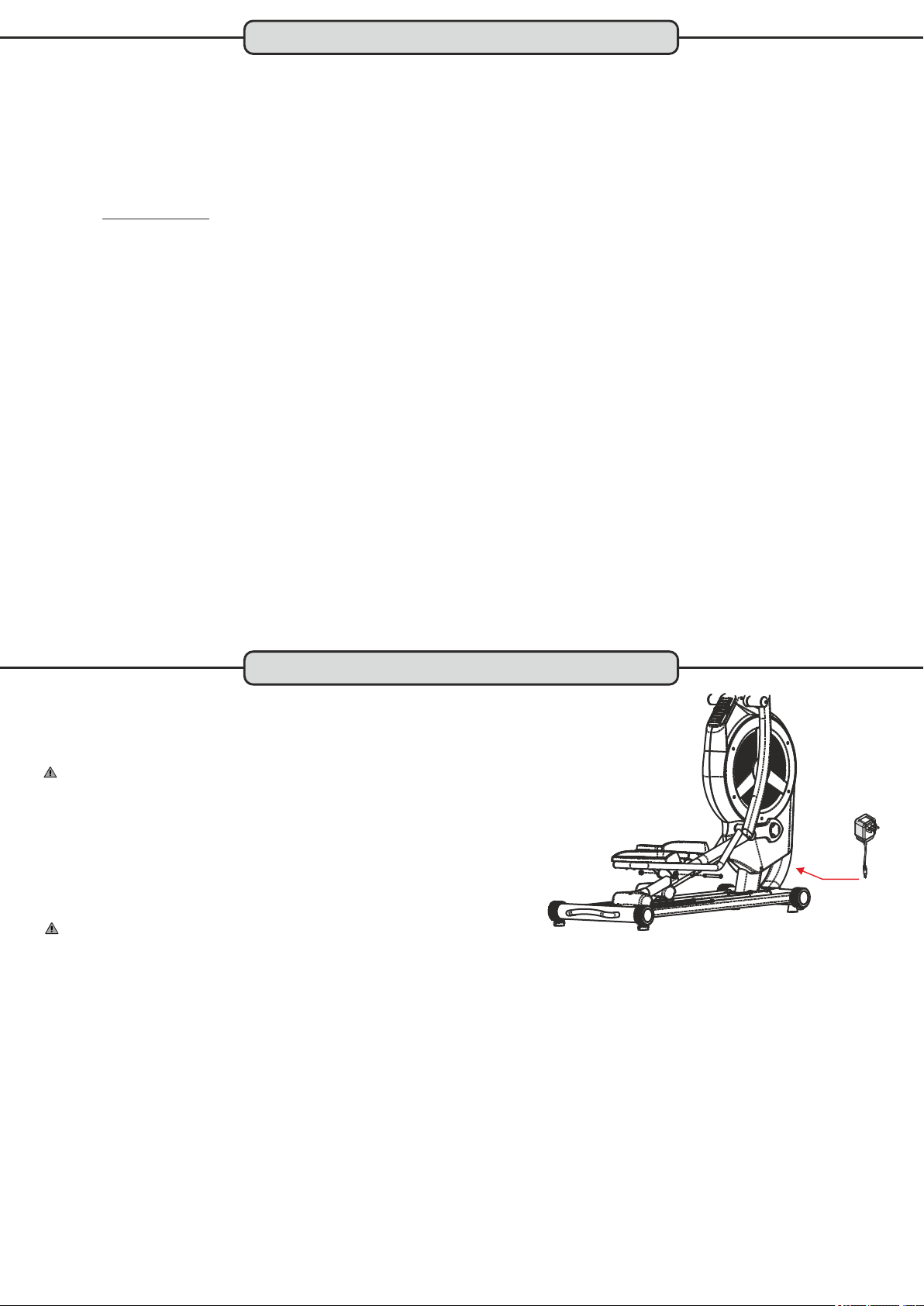

Netzadapter & Netzanschluss

Netzadapter

Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzadapters in die,

sich an der Vorderseite des Hauptgehäuses befindliche Anschlussbuchse ein.

Verbinden Sie dann den Netzadapter mit einer Steckdose.

ACHTUNG

Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen

angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine

Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen, so muss dies

den Richtlinien des VDE entsprechen.

Anschließen des Gerätes

ACHTUNG:

Bevor Sie den Netzadapter an das Gerät anschließen prüfen Sie unbedingt jedes Mal, dass es sich um den im

Lieferumfang des Gerätes enthaltenen Netzadapter handelt.

Bei der Verwendung eines anderen Netzadapters kann es zu Beschädigungen der elektronischen Bauteile des Gerätes

kommen, für die der Hersteller keine Haftung übernehmen kann.

Abbildung ähnlich

Verbinden Sie immer zuerst das Netzkabel mit dem Trainingsgerät, bevor Sie es mit einer Steckdose verbinden. Wenn

Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Netzkabel aus der Steckdose.

Einschalten des Gerätes

Verbinden Sie das Netzkabel zuerst mit dem Trainingsgerät und dann mit der Steckdose. Nun schaltet sich das Cockpit

automatisch ein. Sollte das Trainingsgerät bereits mit dem Stromnetz verbunden sein, sich das Cockpit aber im Stand-By-

Modus befinden, so aktivieren Sie das Cockpit durch Drücken einer beliebigen Taste oder durch das Bewegen der

Pedale.

Ausschalten des Gerätes

Bei einer Inaktivität von mehr als 4 Minuten schaltet das Cockpit automatisch in den Stand-By-Modus.

Sobald Sie Ihr Training beendet haben sollten Sie in jedem Fall das Trainingsgerät vom Stromnetz trennen.

Ziehen Sie hierzu immer zuerst das Netzkabel aus der Steckdose und entfernen Sie dann den Netzstecker.

Page 12

Cockpit

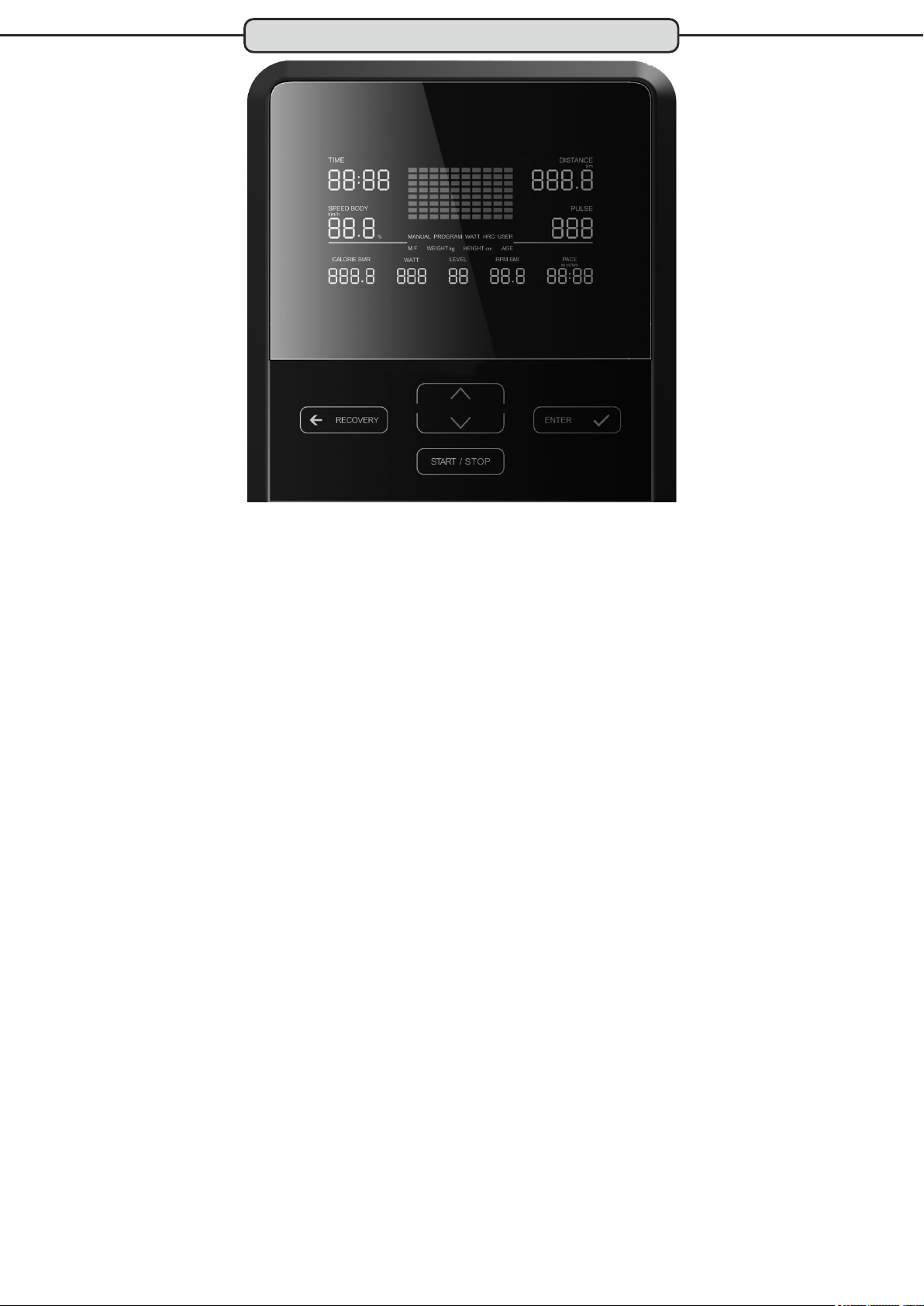

Das Cockpit informiert über folgende Trainingswerte:

Fenster TIME Dieser Wert zeigt die bisher absolvierte Trainingszeit des aktuellen Trainings von 0:00 bis

maximal 99:59 Minuten an.

Fenster SPEED Anzeige der Geschwindigkeit in km/h.

Im Programm „Körperfettmessung“ wird hier das Ergebnis für Körperfettanteil in % angezeigt.

Fenster DISTANCE Dieser Wert zeigt die bisher absolvierte Trainingsstrecke des aktuellen Trainings von 0,0 bis

maximal 99,99 Kilometern an.

Fenster PULSE Dieser Wert zeigt bei Verwendung der Handpulssensoren die aktuelle Pulsfrequenz an.

Bei der Verwendung eines Sende-Brustgurtes (nicht im Lieferumfang enthalten) wird die aktuelle

Herzfrequenzfrequenz angezeigt.

Fenster CALORIES Dieser Wert zeigt den bisher verbrauchten Kalorien des aktuellen Trainings von 0 bis maximal

999 Kalorien an*.

Im Programm „Körperfettmessung“ wird hier das Ergebnis für die basale Stoffwechselrate (BMR)

angezeigt.

Fenster WATT Anzeige der aktuell erbrachten Leistung in Watt**.

Fenster Level Anzeige der aktuelle Bremsstufe von Level 1 bis 24

Fenster RPM Anzeige der Trittgeschwindigkeit/Radumdrehung pro Minute.

Im Programm „Körperfettmessung“ wird hier das Ergebnis für den Körpermasse-Index (BMI)

angezeigt.

Fenster PACE Anzeige der benötigten Zeit für einen Kilometer basierend auf der aktuellen Geschwindigkeit.

Profil-Matrix Grafische Darstellung des aktuellen Programmverlaufs.

*Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu

ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden. Es handelt es sich bei dem angezeigten Energieverbrauch um einen

angenäherten und nicht um einen exakten Wert.

**Hinweis zur Wattanzeige

Die Wattanzeige ist nicht geeicht.

Page 13

Cockpit

Tastatur

RECOVERY Taste zur Messung des Erholungspulses

p/q Während des Trainings: Tasten zur Erhöhung bzw. Reduzierung der aktuell gewählten Bremsstufe

Während der Programmierung: - Auswahl von Programmen

- Vorgabe von Werten

ENTER Taste zur Bestätigung von Eingaben

START/STOP START-Funktion: Durch Drücken dieser Taste wird das gewählte Training gestartet.

Wenn das Training unterbrochen wurde (Pausefunktion) wird es durch erneutes

Drücken dieser Taste wieder aufgenommen.

PAUSE-Funktion: Durch Drücken dieser Taste während des Trainings wird das aktuelle Training

angehalten.

RESET-Funktion: Wird die Taste im Pause bzw. Stopp-Modus konstant für mehr als 3 Sekunden

gedrückt, so werden automatisch alle Werte auf Null zurückgesetzt.

Einschalten des Gerätes

Befindet sich das Gerät im Standby-Modus (Gerät ist mit Stromquelle verbunden, Cockpit ist ausgeschaltet) schalten Sie

es ein indem Sie entweder mit der Tretbewegung beginnen oder eine Taste des Cockpits drücken. Ist das Gerät nicht mit

einer Stromquelle verbunden, schaltet sich das Cockpit automatisch ein, sobald der Netzadapter sowohl mit dem Gerät

als auch mit einer Steckdose verbunden wurde.

Ausschalten des Gerätes

Nachdem die Tretbewegung beendet wurde schaltet sich das Cockpit nach ca. 4 Minuten selbstständig ab. Nun befindet

sich das Trainingsgerät im Standby-Modus. Bitte beachten Sie, das Geräte im Standby-Modus immer eine minimale

Strommenge verbrauchen. Daher empfehlen wir, dass Sie Ihr Trainingsgerät immer vom Stromnetz trenne, wenn Sie es

nicht benutzen.

Quick-Start-Funktion

Drücken Sie, nachdem sich das Cockpit eingeschaltet hat, die START/STOP-Taste. Die Trainingszeit beginnt automatisch

zu laufen und Sie können mit dem Training direkt beginnen. Das Training beginnt mit der voreingestellten Bremsstufe 9.

Mit den p/q Tasten geben Sie die gewünschte Bremsstufe von 1 bis 20 ein und können diese auch während des

Trainings jederzeit verändern. Da bei diesem Programm keine Zielwerte vorgegeben werden können, muss das Training

vom Benutzer selbstständig beendet werden.

Manuelles Training (MANUAL)

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein. Unterhalb der Profilmatrix leuchtet „MANUAL“. Drücken Sie die ENTER-Taste.

Sollte „MANUAL“ nicht beleuchtet sein, sondern „PROGRAM“, „WATT“, „HRC“ oder „USER“. So drücken Sie die

p/q Tasten bis „MANUAL“ beleuchtet ist und drücken dann die ENTER-Taste.

Schritt 2: Vorgabe des Trainingsziels

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

Schritt 2.1: Trainingszeit

Das Fenster TIME blinkt. Wenn Sie als Trainingsziel die Trainingszeit vorgeben möchten, geben Sie nun durch Drücken

der p/q Tasten die gewünschte Trainingszeit bis 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste. Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann

die ENTER-Taste.

Schritt 2.2: Trainingsstrecke

Das Fenster DISTANCE blinkt. Wenn Sie als Trainingsziel die Trainingsstrecke vorgeben möchten, geben Sie nun durch

Drücken der p/q Tasten die gewünschte Trainingsstrecke 99 km vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste. Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann

die ENTER-Taste.

Schritt 2.3: Kalorienverbrauch

Das Fenster CALROIES blinkt. Wenn Sie als Trainingsziel den Kalorienverbrauch vorgeben möchten, geben Sie durch

Drücken der p/q Tasten den gewünschten Kalorienverbrauch bis 990 Kalorien vor. Wenn Sie ein anderes Trainingsziel

wählen möchten stellen Sie den Wert auf Null und drücken dann die ENTER-Taste.

ACHTUNG: Da es nicht sinnvoll ist mehr als ein Trainingsziel vorzugeben, sollten Sie sich für eines der drei möglichen

Trainingsziele vor Ihrem Training entscheiden.

Schritt 3: Trainingsstart

Drücken Sie die START/STOP-Taste um das Training zu beginnen. Das Training beginnt mit der voreingestellten Bremsstufe 9. Mit den p/q Tasten können Sie während des Trainings die Belastungsstufe von Level 1 bis 24 wählen und verändern. Das Training endet automatisch mit erreichen des vorgegebenen Trainingsziels.

Page 14

Cockpit

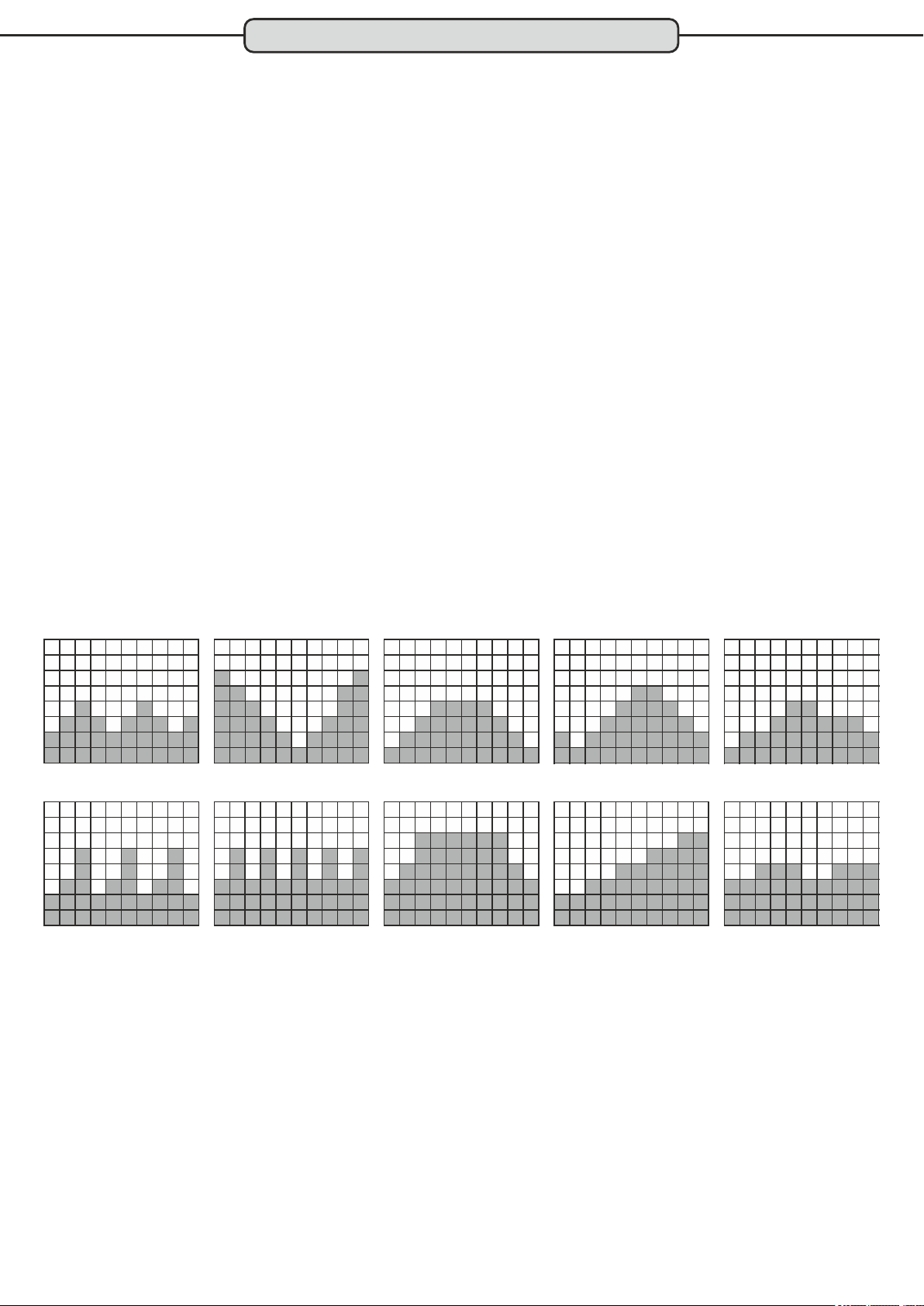

Trainingsprofile (P1-P10)

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein. Wählen Sie durch Drücken der p/q Tasten das gewünschte Trainingsprofil (P1-P10) aus

und bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Vorgabe des Trainingsziels

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

Schritt 2.1: Trainingszeit

Das Fenster TIME blinkt. Wenn Sie als Trainingsziel die Trainingszeit vorgeben möchten, geben Sie nun durch Drücken

der p/q Tasten die gewünschte Trainingszeit bis 99:00 Minuten vor.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann die ENTER-Taste.

Schritt 2.2: Trainingsstrecke

Das Fenster DISTANCE blinkt. Wenn Sie als Trainingsziel die Trainingsstrecke vorgeben möchten, geben Sie nun durch

Drücken der p/q Tasten die gewünschte Trainingsstrecke 99 km vor.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann die ENTER-Taste.

Schritt 2.3: Kalorienverbrauch

Das Fenster CALROIES blinkt. Wenn Sie als Trainingsziel den Kalorienverbrauch vorgeben möchten, geben Sie durch

Drücken der p/q Tasten den gewünschten Kalorienverbrauch bis 990 Kalorien vor.

Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann die ENTER-Taste.

ACHTUNG:

Da es nicht sinnvoll ist mehr als ein Trainingsziel vorzugeben, sollten Sie sich für eines der drei möglichen Trainingsziele

vor Ihrem Training entscheiden.

Schritt 3: Trainingsstart

Drücken Sie die START/STOP-Taste um das Training zu beginnen.

Mit den p/q Tasten können Sie während des Trainings das Belastungslevel des gewählten Trainingsprofils verändern.

Das Training endet automatisch mit dem Erreichen des vorgegebenen Trainingsziels.

Page 15

Cockpit

Wattkonstantes Training* (WATT - P11)

Bei diesem Programm handelt es sich um ein leistungskonstantes Trainingprogramm.

Die Leistung die während des Trainings vom Benutzer erbracht wird ergibt sich aus Trittgeschwindigkeit und

Bremswiderstand. Da der Benutzer hier die Leistung in Watt vorgeben kann, passt der Trainingscomputer den

Bremswiderstand an die aktuelle Trittgeschwindigkeit an um die Leistung konstant zu halten. Erhöht der Benutzer die

Trittgeschwindigkeit bzw. reduziert er sie, so gleicht dies der Trainingscomputer aus, in dem er die Bremskraft reduziert

bzw. verringert.

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein. Wählen Sie durch Drücken der p/q Tasten das gewünschte Trainingsprofil (P11) aus und

bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Vorgabe des Trainingsziels

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

Schritt 2.1: Trainingszeit

Das Fenster TIME blinkt. Wenn Sie als Trainingsziel die Trainingszeit vorgeben möchten, geben Sie nun durch Drücken

der p/q Tasten die gewünschte Trainingszeit bis 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste. Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann

die ENTER-Taste.

Schritt 2.2: Trainingsstrecke

Das Fenster DISTANCE blinkt. Wenn Sie als Trainingsziel die Trainingsstrecke vorgeben möchten, geben Sie nun durch

Drücken der p/q Tasten die gewünschte Trainingsstrecke 99 km vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste. Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann

die ENTER-Taste.

Schritt 2.3: Kalorienverbrauch

Das Fenster CALROIES blinkt. Wenn Sie als Trainingsziel den Kalorienverbrauch vorgeben möchten, geben Sie durch

Drücken der p/q Tasten den gewünschten Kalorienverbrauch bis 990 Kalorien vor. Wenn Sie ein anderes Trainingsziel

wählen möchten stellen Sie den Wert auf Null und drücken dann die ENTER-Taste.

ACHTUNG:

Da es nicht sinnvoll ist mehr als ein Trainingsziel vorzugeben, sollten Sie sich für eines der drei möglichen Trainingsziele

vor Ihrem Training entscheiden.

Schritt 3: Vorgabe der Wattleistung

Das Fenster WATT blinkt. Geben Sie durch Drücken der p/q Tasten die gewünschte Wattleistung vor. Hierbei sind

Eingaben von 30 bis 350 Watt in 10-Watt-Schritten möglich. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-

Taste

Schritt 4: Trainingsstart

Drücken Sie die START/STOP-Taste um das Training zu beginnen.

Mit den p/q Tasten können Sie während des Trainings die Wattleistung verändern.

Das Training endet automatisch mit erreichen des vorgegebenen Trainingsziels.

*Hinweis: Die Wattanzeige dieses Trainingsgeräte ist nicht geeicht.

RECOVERY - Erholungspulsmessung

Bei der Erholungspulsmessung wird ermittelt, wie rasch sich das Herz nach einer sportlichen Belastung erholt. Je

schneller der Puls fällt, umso trainierter sind Herz und Kreislauf. Die Differenz zwischen dem Belastungspuls und dem

Erholungspuls gibt an, wie schnell sich das Herz nach einer Belastung erholt. Drücken Sie die Taste RECOVERY.

Umfassen Sie mit beiden Händen die Handpulssensoren. Sollten Sie einen Sende-Brustgurt (als Zubehör erhältlich)

während des Trainings tragen, so ist das Umfassen der Handpulssensoren nicht nötig und kann sogar zu Fehlmessungen

führen. Das Cockpit zählt einen Count-Down von 60 Sekunden herunter. Nach Ablauf dieser 60 Sekunden erscheint Ihr

Messergebnis im Display.

F1 = sehr gut F2 = gut

F3 = befriedigend F4 = ausreichend

F5 = mangelhaft F6 = ungenügend

Page 16

Cockpit

Herzfrequenzgesteuerte Programme (P12 - P15)

Bei diesen Programme handelt es sich um Trainingsprogramme bei denen das Cockpit in Abhängigkeit zur, vom Benutzer

definierten Zielherzfrequenz den Bremswiderstand selbstständig reguliert.

Da hierzu das Cockpit auf permanente und genaue Datenübermittlung der Herzfrequenz angewiesen ist, ist die Nutzung

dieser Programme nur mit einem Sende-Brustgurt möglich. Dieser ist nicht im Lieferumfang enthalten.

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein. Wählen Sie durch Drücken der p/q Tasten das gewünschte Trainingsprofil (P12 - P15)

aus.

55% Basierend auf Ihrem Alter und der im Kapitel „Herzfrequenzmessung“ vorgestellten Formel errechnet das

Cockpit einen Zielpuls von 55% Ihrer maximalen Herzfrequenz.

Bestätigen Sie Ihre Auswahl durch Drücken der MODE-Taste.

75% Basierend auf Ihrem Alter und der im Kapitel „Herzfrequenzmessung“ vorgestellten Formel errechnet das

Cockpit einen Zielpuls von 75% Ihrer maximalen Herzfrequenz.

Bestätigen Sie Ihre Auswahl durch Drücken der MODE-Taste.

95% Basierend auf Ihrem Alter und der im Kapitel „Herzfrequenzmessung“ vorgestellten Formel errechnet das

Cockpit einen Zielpuls von 90% Ihrer maximalen Herzfrequenz. Bestätigen Sie Ihre Auswahl durch Drücken der

MODE-Taste.

ACHTUNG: Dieser Zielpuls sollte nur von sehr gut trainierten Sportlern kurzfristig zur

Leistungssteigerung genutzt werden.

♥ Hier können Sie einen individuellen Zielpuls vorgeben. Drücken Sie die MODE-Taste und geben dann denn

gewünschten Zielpuls durch Drücken der +/- Tasten ein. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-

Taste.

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Vorgabe des Trainingsziels

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

Schritt 2.1: Trainingszeit

Das Fenster TIME blinkt. Wenn Sie als Trainingsziel die Trainingszeit vorgeben möchten, geben Sie nun durch Drücken

der p/q Tasten die gewünschte Trainingszeit bis 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste. Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann

die ENTER-Taste.

Schritt 2.2: Trainingsstrecke

Das Fenster DISTANCE blinkt. Wenn Sie als Trainingsziel die Trainingsstrecke vorgeben möchten, geben Sie nun durch

Drücken der p/q Tasten die gewünschte Trainingsstrecke 99 km vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste. Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann

die ENTER-Taste.

Schritt 2.3: Kalorienverbrauch

Das Fenster CALROIES blinkt. Wenn Sie als Trainingsziel den Kalorienverbrauch vorgeben möchten, geben Sie durch

Drücken der p/q Tasten den gewünschten Kalorienverbrauch bis 990 Kalorien vor. Wenn Sie ein anderes Trainingsziel

wählen möchten stellen Sie den Wert auf Null und drücken dann die ENTER-Taste.

ACHTUNG:

Da es nicht sinnvoll ist mehr als ein Trainingsziel vorzugeben, sollten Sie sich für eines der drei möglichen Trainingsziele

vor Ihrem Training entscheiden.

Schritt 3: Eingabe des Benutzeralters (nur bei Auswahl 55%/75% oder 95%)

Der Wert im Fenster RPM blinkt und „AGE“ ist beleuchtet. Geben Sie nun durch Drücken der p/q Tasten das

Benutzeralter ein. Hierbei sind Eingaben von 10 bis 99 Jahre möglich. Im Fenster PULSE wird zeitgleich der errechnete

Zielpuls angezeigt. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Eingabe des Benutzeralters (nur bei Auswahl ♥)

Der Wert im Fenster PULSE blinkt. Geben Sie nun durch Drücken der p/q Tasten den gewünschten, individullen

Zielpuls ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Trainingsstart

Drücken Sie die START/STOP-Taste um das Training zu beginnen.

Das Training endet automatisch mit erreichen des vorgegebenen Trainingsziels.

Page 17

Cockpit

Eigenes Trainingsprofil (P16 - P19)

Bei diesen Programmen hat der Benutzer die Möglichkeit ein eigenes Trainingsprofil zu erstellen und dauerhaft

abzuspeichern.

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein. Wählen Sie durch Drücken der p/q Tasten das gewünschte Trainingsprofil U1 bis U4 (P16

- P19) aus und bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Vorgabe des Trainingsziels

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

Schritt 2.1: Trainingszeit

Das Fenster TIME blinkt. Wenn Sie als Trainingsziel die Trainingszeit vorgeben möchten, geben Sie nun durch Drücken

der p/q Tasten die gewünschte Trainingszeit bis 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste. Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann

die ENTER-Taste.

Schritt 2.2: Trainingsstrecke

Das Fenster DISTANCE blinkt. Wenn Sie als Trainingsziel die Trainingsstrecke vorgeben möchten, geben Sie nun durch

Drücken der p/q Tasten die gewünschte Trainingsstrecke 99 km vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste. Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann

die ENTER-Taste.

Schritt 2.3: Kalorienverbrauch

Das Fenster CALROIES blinkt. Wenn Sie als Trainingsziel den Kalorienverbrauch vorgeben möchten, geben Sie durch

Drücken der p/q Tasten den gewünschten Kalorienverbrauch bis 990 Kalorien vor. Wenn Sie ein anderes Trainingsziel

wählen möchten stellen Sie den Wert auf Null und drücken dann die ENTER-Taste.

ACHTUNG:

Da es nicht sinnvoll ist mehr als ein Trainingsziel vorzugeben, sollten Sie sich für eines der drei möglichen Trainingsziele

vor Ihrem Training entscheiden.

Schritt 3: Segmentvorgabe - Bremsstufe

Das erste Segment des Trainingsprofils sowie die Bremsstufe blinkt. Geben Sie durch Drücken der p/q Tasten die

gewünschte Bremsstufe von Level 1 bis 24 für dieses Segment vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste.

Jetzt blinkt das zweite Segment. Im Ganzen besteht das Trainingsprofil aus 10 Segmenten. Bearbeiten Sie alle

Segmente in gleicher Weise, wie bei Segment 1 beschrieben. Nachdem Sie das 10. Segment durch Drücken der ENTER-

Taste bestätigt haben fahren Sie nun mit Schritt 3 fort.

Schritt 4: Trainingsstart

Drücken Sie die START/STOP-Taste um das Training zu beginnen.

Das Training endet automatisch mit erreichen des vorgegebenen Trainingsziels.

Training mit einem bereits erstellten und abgespeicherten Trainingsprogramm (16 -P19)

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein. Wählen Sie durch Drücken der p/q Tasten das gewünschte Trainingsprofil U1 bis U4 (P16

- P19) aus und bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Vorgabe des Trainingsziels

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

Schritt 2.1: Trainingszeit

Das Fenster TIME blinkt. Wenn Sie als Trainingsziel die Trainingszeit vorgeben möchten, geben Sie nun durch Drücken

der p/q Tasten die gewünschte Trainingszeit bis 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste. Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann

die ENTER-Taste.

Schritt 2.2: Trainingsstrecke

Das Fenster DISTANCE blinkt. Wenn Sie als Trainingsziel die Trainingsstrecke vorgeben möchten, geben Sie nun durch

Drücken der p/q Tasten die gewünschte Trainingsstrecke 99 km vor. Bestätigen Sie Ihre Eingabe durch Drücken der

ENTER-Taste. Wenn Sie ein anderes Trainingsziel wählen möchten stellen Sie den Wert auf Null und drücken dann

die ENTER-Taste.

Schritt 2.3: Kalorienverbrauch

Das Fenster CALROIES blinkt. Wenn Sie als Trainingsziel den Kalorienverbrauch vorgeben möchten, geben Sie durch

Drücken der p/q Tasten den gewünschten Kalorienverbrauch bis 990 Kalorien vor. Wenn Sie ein anderes Trainingsziel

wählen möchten stellen Sie den Wert auf Null und drücken dann die ENTER-Taste.

ACHTUNG:

Da es nicht sinnvoll ist mehr als ein Trainingsziel vorzugeben, sollten Sie sich für eines der drei möglichen Trainingsziele

vor Ihrem Training entscheiden.

Schritt 4: Trainingsstart

Drücken Sie die START/STOP-Taste um das Training zu beginnen.

Das Training endet automatisch mit erreichen des vorgegebenen Trainingsziels.

Page 18

Alter

optimaler BMI

19 - 24 Jahre

19 - 24

25 - 34 Jahre

20 - 25

35 - 44 Jahre

21 - 26

45 - 54 Jahre

22 - 27

55 - 64 Jahre

23 - 28

älter als 65 Jahre

24 - 29

Cockpit

Körperfettanalyse (P20)

Bei diesem Programm ermittelt der Computer den Fettanteil im Körper im prozentualen Verhältnis zum Körpergewicht.

Des Weiteren werden die Werte für BMI (Body-Mass-Index) und BMR (basale Stoffwechselrate) ermittelt und angezeigt.

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein. Wählen Sie durch Drücken der p/q Tasten das gewünschte Programm P20 aus und

bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Eingabe der Benutzerdaten

Schritt 2.1: Eingabe der Körpergröße

Im Display ist „HEIGHT“ beleuchtet. Geben Sie durch Drücken der p/q Tasten die Körpergröße des Benutzer ein.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 2.2: Eingabe des Körpergewichts

Im Display ist „WEIGHT“ beleuchtet. Geben Sie durch Drücken der p/q Tasten das Körpergewicht des Benutzer ein.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 2.3: Eingabe des Benutzeralters

Im Display ist „AGE“ beleuchtet. Geben Sie durch Drücken der p/q Tasten das Alter des Benutzer ein.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 2.4: Eingabe des Benutzergeschlechts

Im Display ist „M F“ beleuchtet. Wählen Sie durch Drücken der p/q Tasten das Geschlecht des Benutzer aus.

Hierbei steh „F“ für weiblich und „M“ für männlich.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Starten der Analyse

Drücken Sie die START/STOP-Taste und umfassen Sie unmittelbar danach die Sensoren der Handpulsmessung.

Nach erfolgreicher Messung erscheinen die Ergebnisse in folgenden Fenstern:

Prozentualer Körperfettanteil am Körpergewicht im Fenster SPEED/BODY

BMR im Fenster CALORIE / BMR

BMI im Fenster RPM / BMI

Körperfett-Analyse - Körperfett-Anteil in Prozent

Bei dieser Art der Messung wird ein elektronischer Impuls über die Handsensoren durch den Körper gesendet.

Da Körperfett nicht oder nur sehr schlecht leitfähig ist, wird mittels des elektrischen Widerstandes der Fettanteil im Körper

prozentual zum Körpergewicht ermittelt.

ACHTUNG:

Bitte beachten Sie, dass es sich bei dieser Form der Messung um eine Oberkörpermessung handelt.

Sollten Sie parallel zu dieser Art der Messung auch noch über eine Waage mit Körperfettanalyse verfügen, so kann es im

Ergebnis zu Abweichungen kommen, wenn Sie beide Messwerte miteinander vergleichen.

Die Erklärung hierfür ist, dass es sich bei einer Waage zur Körperfettanalyse um eine Unterkörpermessung handelt und

somit die beiden Messergebnisse nicht vergleichbar sein können.

Body-Mass-Index (BMI)

Der Body-Mass-Index (BMI) ist eine Maßzahl für die Bewertung des Körpergewichts eines Menschen. Zur Ermittlung des

BMI wird das Körpergewicht ins Verhältnis zum Körpergewicht gesetzt. Die Formel zur Berechnung lautet:

Gewicht in kg

BMI =

Größe in Meter

Den optimalen Body-Mass-Index für Ihr Alter entnehmen Sie bitte der nachfolgenden Tabelle:

Basale Stoffechselrate (BMR)

Der BMR (basale Stoffwechselrate oder Grundumsatz) ist ein Maß für die Stoffwechselaktivität des Körpers. Sie gibt den

Kalorienverbrauch im Ruhezustand an. Der BMR berücksichtigt hierbei persönlich Daten wie Größe, Gewicht, Alter und

Geschlecht. Abhängig von Aktivitäten lässt sich daraus der persönliche Kalorienbedarf für eine gesunde Ernährung

errechnen.

Page 19

Herzfrequenzmessung

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

200 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen

Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 65% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit

längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Kondition- & Fettverbrennungs - Zielzone = 75% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 85% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Page 20

Warnhinweis zur Puls- & Herzfrequenzmessung

ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges

Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder

eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen.´

Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese

verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an

den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz.

Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die

aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten

Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen

des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu

einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass

sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an

den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen

unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur

unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder

mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein

Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen,

die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger)

ausgestattet.

Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten

POLAR -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als

Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes

direkt von der Haut ab.

Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten

Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung

herzfrequenzgesteuerter Programme.

ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen

Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und

effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnose-zwecke

konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung

und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines

Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Page 21

Trainingsempfehlungen

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand

befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer

Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren

und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen

wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die

Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainings-

planung.

Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann

schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.

Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu

Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings

sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt.

Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2

kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn

Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die

Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor

der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper

optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab.

Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker

auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

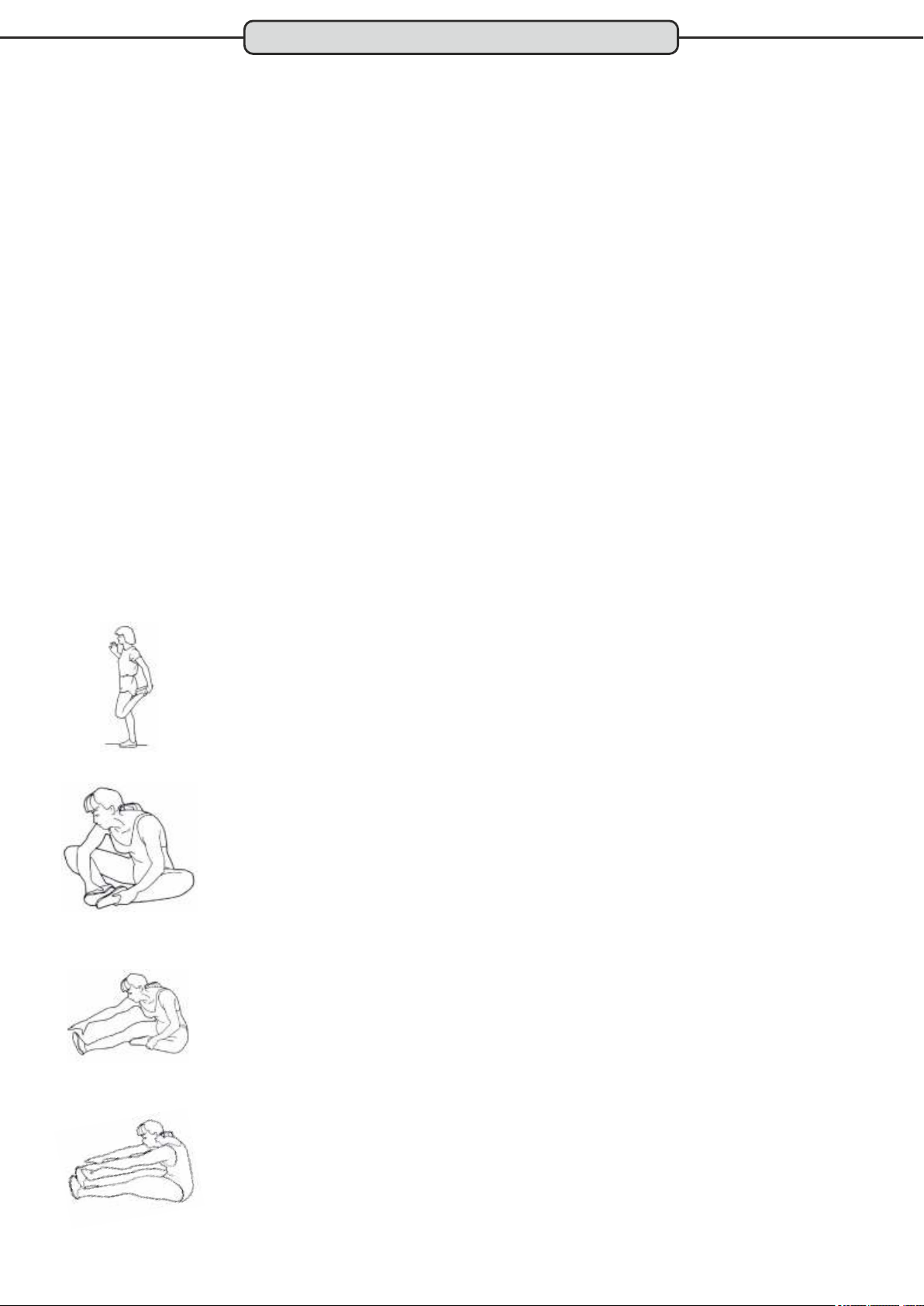

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab. Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt.Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Page 22

Kalenderwoche:_____ Jahr: 20____

Datum

Tag

Trainingsdauer

Trainingsstrecke

Kalorienverbauch

Ø Herzfrequenz

Kommentare

Montag

Dienstag

Mittwoch

Donnerstag

Freitag

Samstag

Sonntag

Wochenergebnis:

Trainingsempfehlungen

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von

30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist

Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte

und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert.

30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine

ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit

zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten

Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur

Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das

Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht.

Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr

hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz-

/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen

angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu

arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25

und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10

Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings

einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen.

Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung

und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am

Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings.

Anbei finden Sie eine Empfehlung für einen Wochenplan.

Page 23

Technische Details

Cockpit

Anzeige von:

w Zeit w Geschwindigkeit

w Strecke w Radumdrehung pro Minute

w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren)

w Bremsstufe w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)

w Watt*

Technische Details

Bremssystem: Motorisches Permanent-Magnet-Bremssystem

Bremskraftverstellung: elektronisch

Bremsstufen: 1 - 24

Schwungscheibe: 8kg

Antriebssystem: 2-stufiger Längsrippenriemen

Aufstellmaßemaße: ca. 1.595x670x1.780mm (LxBxH)

Maximales Benutzergewicht: 120 kg

Einsatzgebiet: - Heimbereich*

*nicht für therapeutische Zwecke geeignet, da Wattanzeige nicht geeicht!

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.

Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.

Beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten

Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und

Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem

Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine

umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der

entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten

Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in Gross-

Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung

sachgerecht entsorgen.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Page 24

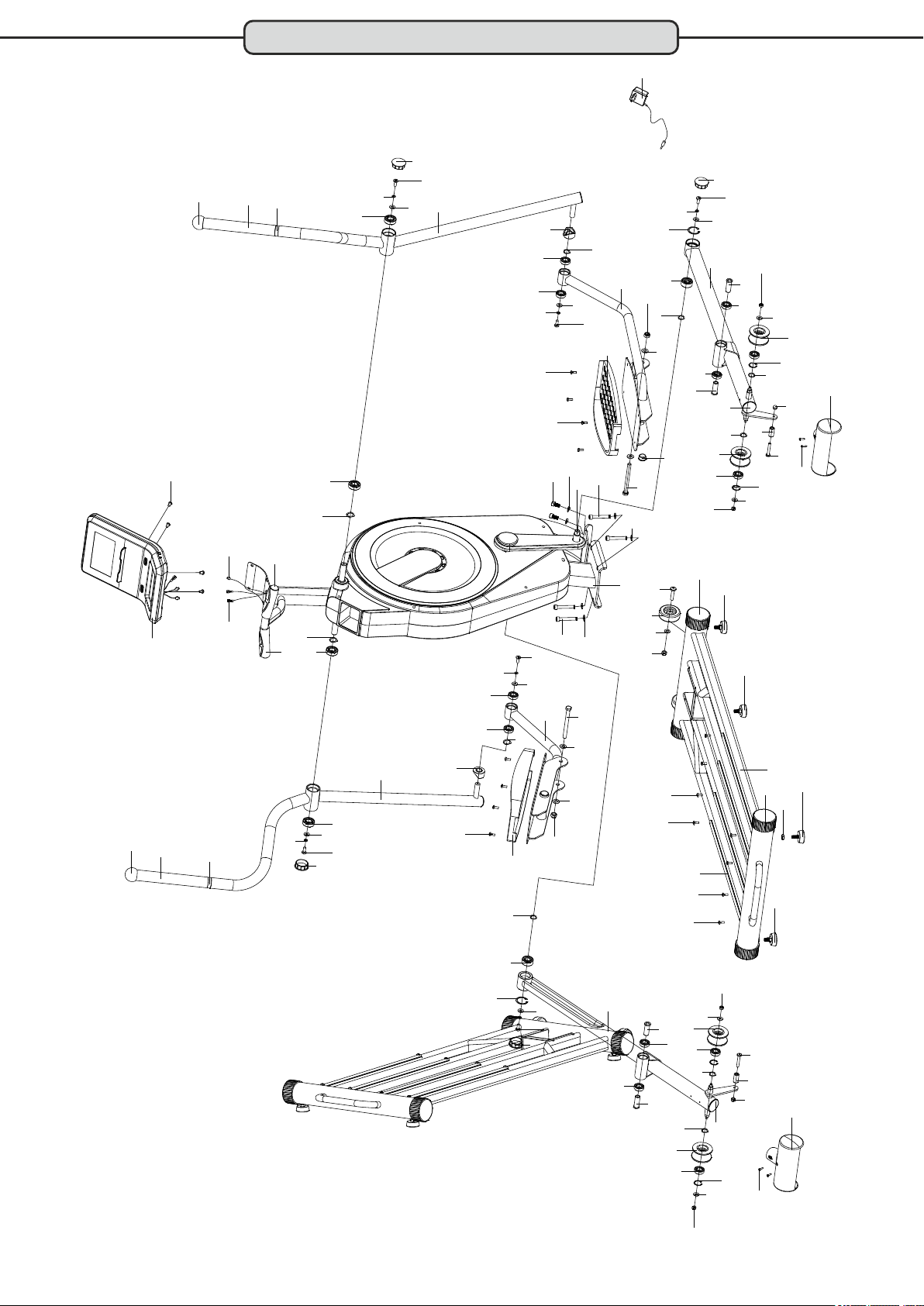

Explosionszeichnung

Page 25

Teileliste

Page 26

FAQ

Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal?

Ihr MAXXUS Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch

Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleißund reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS Trainingsgerät zu den leisesten Produkten, die auf dem

Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr-nehmbar sind. Diese mechanischen Geräusche, die kontinuierlich, aber auch mit Unterbrechungen auftreten können, werden durch die teilweise sehr hohe Rotationsgeschwindigkeit der Schwungscheibe während des Trainings erzeugt. Auch können sich bewegende Teile während des Trainings Geräusche erzeugen, die durch die hohlen Metallrohre des Rahmens, die wie Resonanzkörper wirken, verstärkt werden. Durchaus normal ist es auch, dass Laufgeräusche während des Trainings lauter werden. Dies ist zum Einen mit einer Erhöhung der Trainingsgeschwindigkeit zu erklären. Zum Anderen können sich Bauteile Ihres Trainingsgerätes während des Trainings erwärmen und somit ausdehnen.

Das Cockpit hat keine Anzeige nach dem Einschalten des Gerätes

Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Der Pulswert wird nicht oder nur fehlerhaft angezeigt

Siehe Beschreibung "Puls-/Herzfrequenzmessung" in dieser Anleitung.

Die Handpulssensoren haben keine Funktion

Prüfen Sie, ob bei der Montage eventuell die Kabel der Handsensoren gequetscht oder eingeklemmt wurden.

Die Werte für Geschwindigkeit und Strecke werden während des Trainings mit „0" angezeigt

Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Mein Trainingsgerät erzeugt Knackgeräusche während des Trainings

Prüfen Sie, ob das Trainingsgerät eben bzw. im Lot steht. Justieren Sie gegebenenfalls die Standfüße neu. Prüfen Sie auch, ob die Schrauben, welche die Pendelrohre am Knickgelenk mit den Pedalrohren verbinden fest angezogen sind.

Während des Trainings schlafen meine Füße ein

Der Grund hierfür ist häufig ein zu enger oder ein zu eng geschnürter Trainingsschuh. Da sich die Füße unter Belastung ausdehnen, sollten Sie Ihre Schuhe nur locker zu schnüren. Rat hierzu erhalten Sie auch in Sport- bzw. Laufschuhfachgeschäften.

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom.

POLAR Sende-Brustgurt T34 (uncodiert)

Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Boden-belag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Längen:

• 160cm • 210cm • 240cm

MAXXUS Entfetter-Spray

Optimales Reinigungsmittel für Gleitrohre und Gleitrollen. Befreit die Gleitrohre und -rollen von Verschmutzungen und pflegt die Oberfläche.

MAXXUS® Gleitspray

Optimales Schmiermittel.

MAXXUS Anti-Statikspray

Wirkt statischer Aufladungen des Rahmens, der Verkleidungsteile und des Trainingcomputers entgegen. Geräte, die auf Teppichböden oder Kunststoffuntergründen stehen, laden sich statisch auf. Dies verhindert das MAXXUS Antistatik Spray. Behandelte Kunststoffoberflächen ziehen den Staub nicht so schnell an und bleiben länger sauber.

MAXXUS Spezial-Schaumreiniger

Zur regelmäßigen Reinigung Ihres Fitnessgerätes. Kunststoffabdeckungen und Metallrahmen lassen sich mit dem MAXXUS Schaumreiniger perfekt pflegen. Auch geeignet zur Reinigung von Pulsgurte und anderem Trainingszubehör.

Page 27

Notizen

Page 28

Gewährleistung*

Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige

Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können,

benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer.

Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig

aus und senden dieses an uns per Post oder Fax ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr

Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung

Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc.

Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen!

Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal.

Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls

ein Garantie- oder Gewährleistungsanspruch!

Eine ausschließlich private Nutzung und damit eine Gewährleistungsdauer von 2 Jahren setzt voraus, dass die Rechnung

beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall

einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw. Rechnungsbeleg immer auf und senden Sie uns eine

Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit

gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles.

Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des

Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt

bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group

GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland

erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige

oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt,

betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder

Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine

fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen

einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

▪ Kugellager ▪ Lagerbuchsen ▪ Lager ▪ Antriebsriemen

▪ Schalter und Tasten ▪ Laufgurte (Laufbänder) ▪ Laufplatten (Laufbänder) ▪ Laufrollen

Verschleißerscheinungen an diesen Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung,

sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht

unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach

vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle

eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt

werden, auftreten.

In einem solchen Fall wenden Sie sich bitte direkt per Email an:

[email protected]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der

Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[email protected]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im

Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

*Stand: Juni/2016

Page 29

Garantiebedingungen* - private Nutzung

MAXXUS gewährt für dieses Trainingsgerät eine 5-Jahresgarantie bei ausschließlich privater Nutzung** zu den nachstehenden

Bedingungen. Der Garantiezeitraum beginnt mit dem Kaufdatum. Garantieleistungen bewirken weder eine Verlängerung der

Garantiefrist noch setzen sie eine neue Garantiefrist in Gang.

I. Voraussetzungen der Garantie

Für einen Garantieschutz müssen folgende Voraussetzungen erfüllt sind:

1. Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group

GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie

ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.

Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer

Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS zu übermitteln.

2. Geräteregistrierung

Das Gerät ist innerhalb von 4 Wochen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der

Gebrauchsanleitung beigefügte „MAXXUS Registrierungskarte". Spätere Registrierungen können leider nicht mehr

entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt an uns per:

▪ Fax unter 06151 39735 400

▪ E-Mail an [email protected]

▪ Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt

3. Wartung

Für diesen Artikel gilt eine Wartungspflicht. Die Kosten der Wartung trägt der Käufer.

Das Wartungsintervall beginnt mit dem Kaufdatum und beträgt mit Ausnahme von Laufbändern 24 Monate.

Das Wartungsintervall für Laufbänder beträgt 12 Monate.

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten

Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS®

Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per E-Mail, Fax oder Postbrief. Im Fall der

Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen (nur bei Laufbändern) und

über die Durchführung der Wartungen nachzuweisen.

II. Ausschluss

Von der Garantieleistung ausgeschlossen sind:

▪ Transport- und Fahrtkosten

▪ Auf- und Abbaukosten bei notwendigem Transport

▪ Notwendige Wartungsarbeiten

▪ Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind

▪ Verschleißteile***

*** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

▪ Laufgurt (Laufbänder) ▪ Antriebsriemen ▪ Kugellager ▪ Zugseile ▪ Überzüge an Haltegriffen

▪ Laufbrett (Laufbänder) ▪Pedalriemen ▪ Folien ▪ Laufrollen

(bitte beachten Sie, dass dies nur als Scan der Original-Unterschrift akzeptiert werden kann)

(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

Zur Schmierung des Laufgurtes von Laufbändern sind ausschließlich MAXXUS Pflegeöle zu verwenden.

Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays.

Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS Produkte zu verwenden.

III. Leistungen im Garantiefall

MAXXUS steht es frei, das Produkt instandzusetzen, einen Austausch vorzunehmen oder den Kaufpreis zu erstatten.

IV. Geltendmachung der Garantie

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für

die Schadensmeldung ist die Vorlage in dieser Anleitung zu verwenden. Die Schadensmeldung kann alternativ auch auf der MAXXUS

Homepage unter im Bereich „Service" als PDF heruntergeladen werden. Voraussetzung ist ferner, dass der Käufer den Fehler

innerhalb von zwei Monaten anzeigt, nachdem er ihn erkannt hat bzw. hätte erkennen müssen.

Die Rechte aus der Garantie sind schriftlich innerhalb der Garantielaufzeit

per Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstraße 2, 64331 Weiterstadt

per E-Mail an: [email protected]

per Fax an: 06151 39735 400

zu richten.

V. Gesetzliche Rechte

Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie

nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte

unberührt.

* Stand: April/2016

** Eine private Nutzung setzt voraus, dass die Rechnung beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.

Bei einer Nutzung durch Vereine liegt eine private Nutzung nur bei nicht wirtschaftlichen Vereinen vor.

Page 30

Registrierung

Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: CX 6.2 Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum:

Nutzungsart:

Private Nutzung

Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer.:

PLZ / Ort: Land:

E-Mail: Tel.-Nr.*:

Fax-Nr.*: Handy-Nr.*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Senden Sie die ausgefüllte Registrierkarte per...

...Post** an: Maxxus Group GmbH & Co KG, Zeppelinstr. 2, D-64331 Weiterstadt

...Fax an: +49 (0) 6151 39735 400

...E-Mail an: [email protected]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Ort Unterschrift

Page 31

Reparaturauftrag & Schadensmeldung

Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: CX 6.2 Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart Private Nutzung Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-Nr.:

Fax-Nr.*: Handy-Nr.*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein: (Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher

Nutzung, etc....)

Die Kopie des Kaufnachweises / Rechnung /Quittung ist beigefügt.

Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per...

...Post* an: MAXXUS Group GmbH & Co KG, Service Abteilung, Zeppelinstr. 2, 64331 Weiterstadt ...Fax an: +49 (0) 6151 39735 400

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Ort Unterschrift

Page 32

Maxxus Group GmbH & Co. KG

Zeppelinstr. 2 w D-64331 Weiterstadt

Germany

E-Mail: [email protected]

www.maxxus.de
