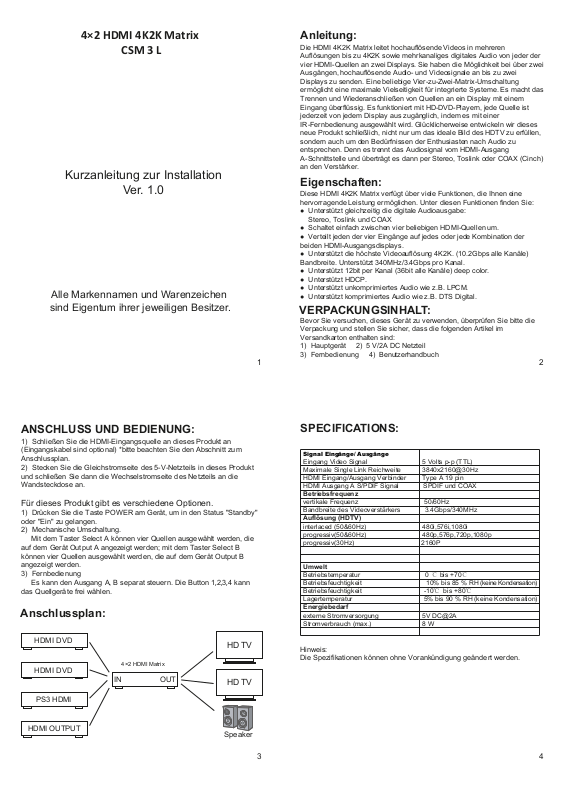

4×2 HDMI 4K2K Matrix

CSM 3 L

Kurzanleitung zur Installation

Ver. 1.0

Alle Markennamen und Warenzeichen

sind Eigentum ihrer jeweiligen Besitzer.

Anleitung:

Die HDMI 4K2K Matrix leitet hochauflösende Videos in mehreren
Auflösungen bis zu 4K2K sowie mehrkanaliges digitales Audio von jeder der
vier HDMI-Quellen an zwei Displays. Sie haben die Möglichkeit bei über zwei
Ausgängen, hochauflösende Audio- und Videosignale an bis zu zwei
Displays zu senden. Eine beliebige Vier-zu-Zwei-Matrix-Umschaltung
ermöglicht eine maximale Vielseitigkeit für integrierte Systeme. Es macht das
Trennen und Wiederanschließen von Quellen an ein Display mit einem
Eingang überflüssig. Es funktioniert mit HD-DVD-Playern, jede Quelle ist
jederzeit von jedem Display aus zugänglich, indem es mit einer
IR-Fernbedienung ausgewählt wird. Glücklicherweise entwickeln wir dieses
neue Produkt schließlich, nicht nur um das ideale Bild des HDTV zu erfüllen,
sondern auch um den Bedürfnissen der Enthusiasten nach Audio zu
entsprechen. Denn es trennt das Audiosignal vom HDMI-Ausgang
A-Schnittstelle und überträgt es dann per Stereo, Toslink oder COAX (Cinch)
an den Verstärker.

Eigenschaften:

Diese HDMI 4K2K Matrix verfügt über viele Funktionen, die Ihnen eine
hervorragende Leistung ermöglichen. Unter diesen Funktionen finden Sie:

● Unterstützt gleichzeitig die digitale Audioausgabe:

Stereo, Toslink und COAX

● Schaltet einfach zwischen vier beliebigen HDMI-Quellen um.

● Verteilt jeden der vier Eingänge auf jedes oder jede Kombination der

beiden HDMI-Ausgangsdisplays.

● Unterstützt die höchste Videoauflösung 4K2K. (10.2Gbps alle Kanäle)
Bandbreite. Unterstützt 340MHz/3.4Gbps pro Kanal.

● Unterstützt 12bit per Kanal (36bit alle Kanäle) deep color.

● Unterstützt HDCP.

● Unterstützt unkomprimiertes Audio wie z.B. LPCM.

● Unterstützt komprimiertes Audio wie z.B. DTS Digital.

VERPACKUNGSINHALT:

Bevor Sie versuchen, dieses Gerät zu verwenden, überprüfen Sie bitte die
Verpackung und stellen Sie sicher, dass die folgenden Artikel im
Versandkarton enthalten sind:

1) Hauptgerät 2) 5 V/2A DC Netzteil

3) Fernbedienung 4) Benutzerhandbuch

1 2

ANSCHLUSS UND BEDIENUNG:

1) Schließen Sie die HDMI-Eingangsquelle an dieses Produkt an
(Eingangskabel sind optional) *bitte beachten Sie den Abschnitt zum
Anschlussplan.

2) Stecken Sie die Gleichstromseite des 5-V-Netzteils in dieses Produkt
und schließen Sie dann die Wechselstromseite des Netzteils an die
Wandsteckdose an.

Für dieses Produkt gibt es verschiedene Optionen.

1) Drücken Sie die Taste POWER am Gerät, um in den Status "Standby"
oder "Ein" zu gelangen.

2) Mechanische Umschaltung.
Mit dem Taster Select A können vier Quellen ausgewählt werden, die
auf dem Gerät Output A angezeigt werden; mit dem Taster Select B
können vier Quellen ausgewählt werden, die auf dem Gerät Output B
angezeigt werden.

3) Fernbedienung
Es kann den Ausgang A, B separat steuern. Die Button 1,2,3,4 kann
das Quellgeräte frei wählen.

Anschlussplan:

HDMI DVD

HDMI DVD

PS3 HDMI

4×2 HDMI Matrix

IN OUT

HD TV

HD TV

SPECIFICATIONS:

Signal Eingänge/ Ausgänge

Eingang Video Signal 5 Volts p-p (TTL)
Maximale Single Link Reichweite 3840x2160@30Hz
HDMI Eingang/Ausgang Verbinder Type A 19 pin
HDMI Ausgang A S/PDIF Signal SPDIF und COAX

Betriebsfrequenz

vertikale Frequenz 50/60Hz
Bandbreite des Videoverstärkers 3.4Gbps/340MHz

Auflösung (HDTV)

interlaced (50&60Hz) 480i,576i,1080i
progressiv(50&60Hz) 480p,576p,720p,1080p
progressiv(30Hz) 2160P

Umwelt

Betriebstemperatur 0 ℃ bis +70℃
Betriebsfeuchtigkeit 10% bis 85 % RH (keine Kondensation)
Betriebsfeuchtigkeit -10℃ bis +80℃

Lagertemperatur 5% bis 90 % RH (keine Kondensation)

Energiebedarf

externe Stromversorgung 5V DC@2A
Stromverbrauch (max.) 8 W

Hinweis:
Die Spezifikationen können ohne Vorankündigung geändert werden.

HDMI OUTPUT

Speaker

3 4
