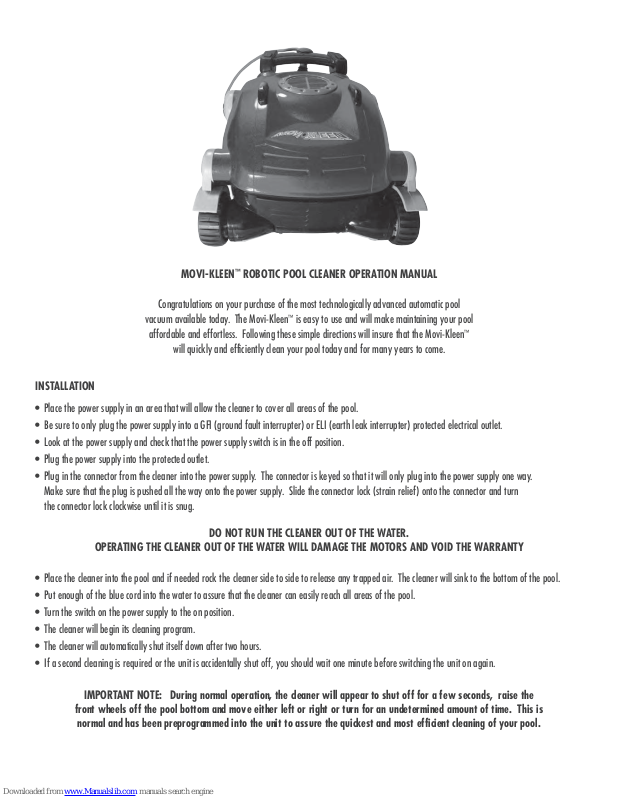

MaxiPool MK51EU Operation Manual

MOVI-KLEEN™ROBOTIC POOL CLEANER OPERATION MANUAL

Congratulations on your purchase of the most technologically advanced automatic pool

vacuum available today. The Movi-Kleen™is easy to use and will make maintaining your pool

affordable and effortless. Following these simple directions will insure that the Movi-Kleen

™

will quickly and efficiently clean your pool today and for many years to come.

INSTALLATION

• Place the power supply in an area that will allow the cleaner to cover all areas of the pool.

• Be sure to only plug the power supply into a GFI (ground fault interrupter) or ELI (earth leak interrupter) protected electrical outlet.

• Look at the power supply and check that the power supply switch is in the off position.

• Plug the power supply into the protected outlet.

• Plug in the connector from the cleaner into the power supply. The connector is keyed so that it will only plug into the power supply one way.
Make sure that the plug is pushed all the way onto the power supply. Slide the connector lock (strain relief) onto the connector and turn
the connector lock clockwise until it is snug.

DO NOT RUN THE CLEANER OUT OF THE WATER.

OPERATING THE CLEANER OUT OF THE WATER WILL DAMAGE THE MOTORS AND VOID THE WARRANTY

• Place the cleaner into the pool and if needed rock the cleaner side to side to release any trapped air. The cleaner will sink to the bottom of the pool.

• Put enough of the blue cord into the water to assure that the cleaner can easily reach all areas of the pool.

• Turn the switch on the power supply to the on position.

• The cleaner will begin its cleaning program.

• The cleaner will automatically shut itself down after two hours.

• If a second cleaning is required or the unit is accidentally shut off, you should wait one minute before switching the unit on again.

IMPORTANT NOTE: During normal operation, the cleaner will appear to shut off for a few seconds, raise the

front wheels off the pool bottom and move either left or right or turn for an undetermined amount of time. This is

normal and has been preprogrammed into the unit to assure the quickest and most efficient cleaning of your pool.

2

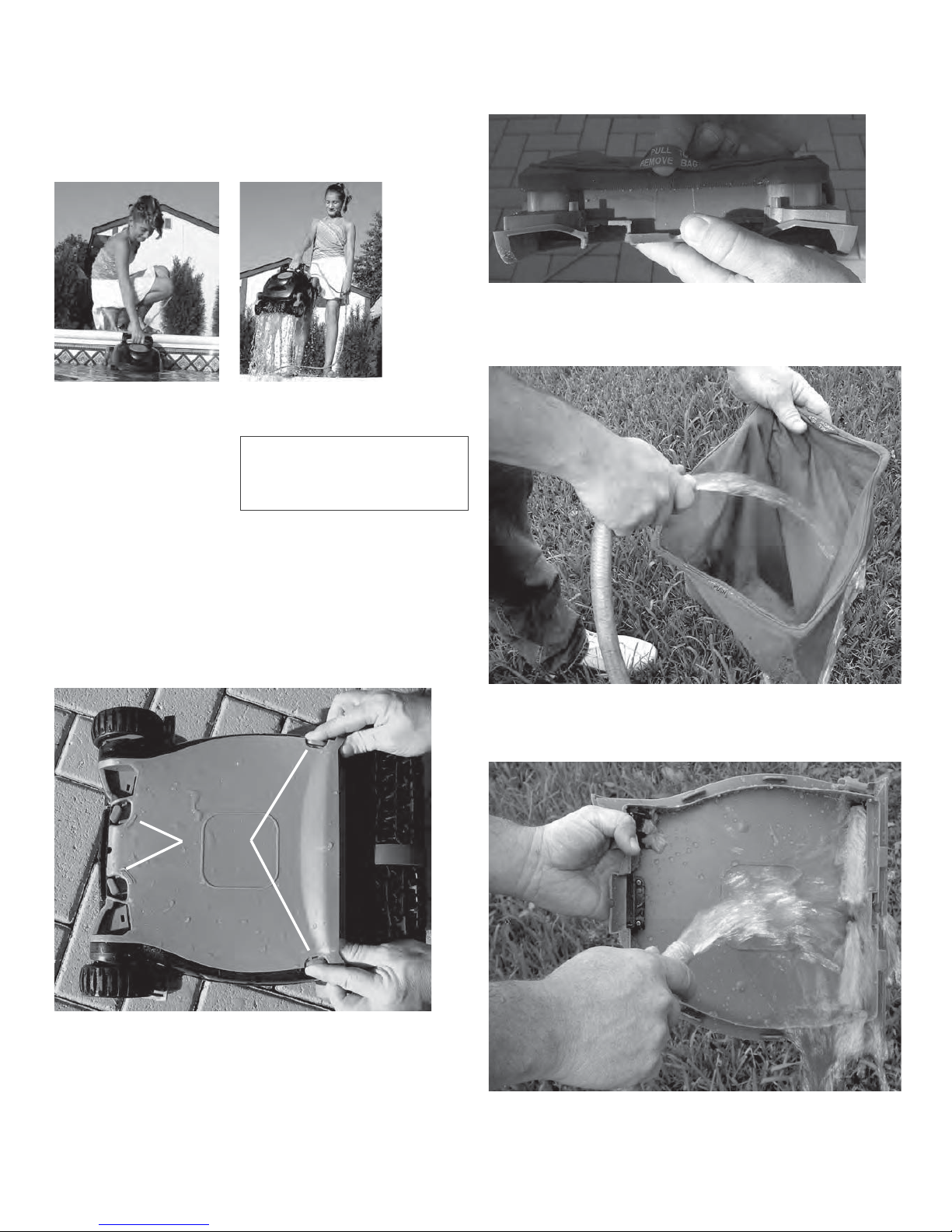

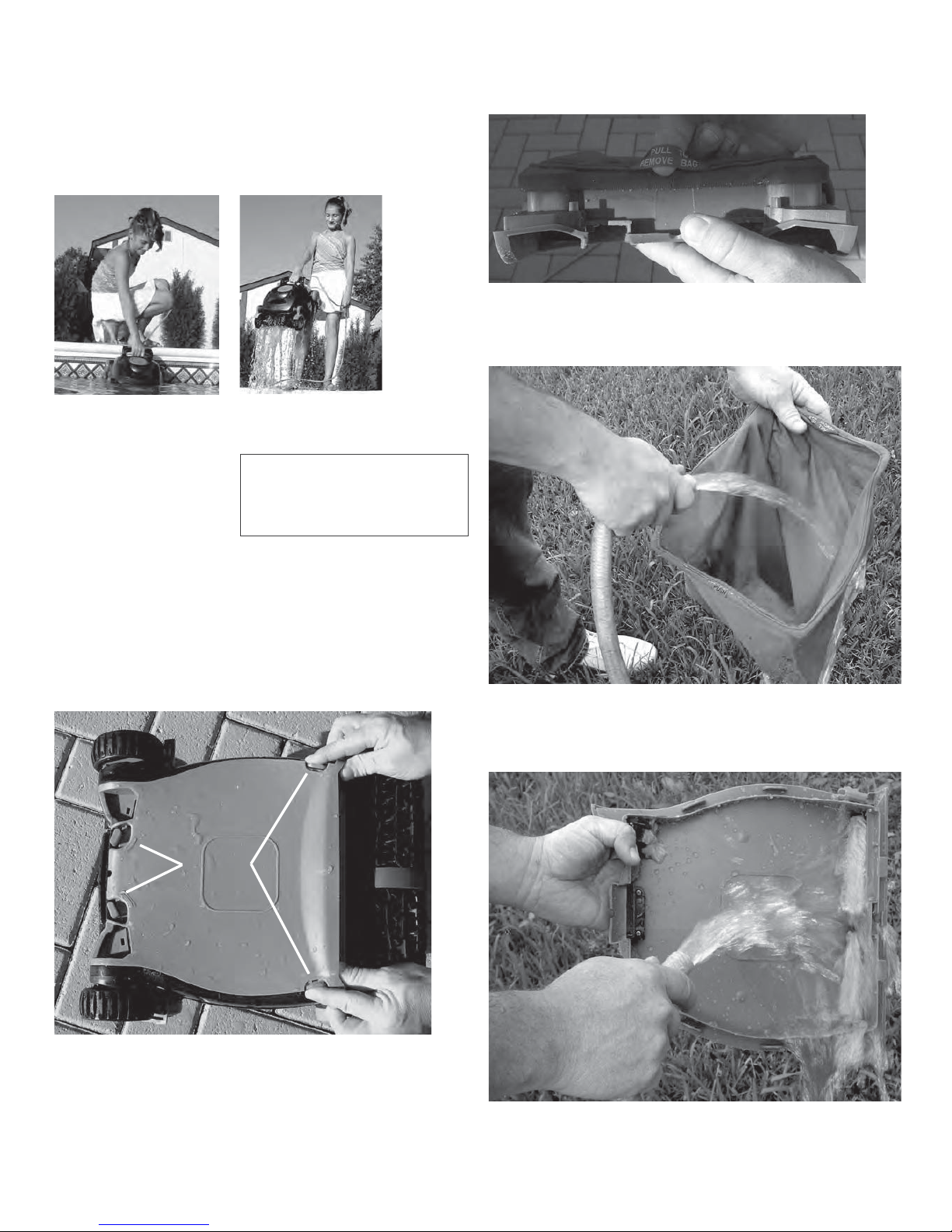

REMOVING THE CLEANER FROM THE POOL

• Slowly pull the blue cord to get the cleaner to the pool surface and near
the edge of the pool. DO NOT PULL THE CLEANER OUT OF THE POOL BY
THE CORD.

• Reach down and grasp the handle of the cleaner and remove it from the
pool as shown below.

FIGURE 1: Grasping Handle

FIGURE 2: Lift from Pool by Handle

• Clean filter bag.

• Store the cleaner on the caddy.

• Loosely coil the cable on the caddy.

The unit should be stored in an area that
will afford some protection from the
elements to insure that it retains its finish.

CLEANING THE FILTER BAG (Filter Bag Should Be Cleaned After Every Use.)

• Turn cleaner upside down and place on ground so the bottom lid is exposed.

• Turn red locking pegs (by wheel area) to the unlocked position as shown in Fig 3. Next
press the two red locking clips near the roller brush in
towards the center of the unit. Lift the bottom lid out.

AB

A: Press the red tabs inward as shown

and lift lid off cleaner

B: Turn levers inward as indicated by

arrows imprinted on lid

FIGURE 3

• Hold the bottom lid as shown in Fig 4 and pull the tab marked “PULL TO REMOVE BAG”

FIGURE 4

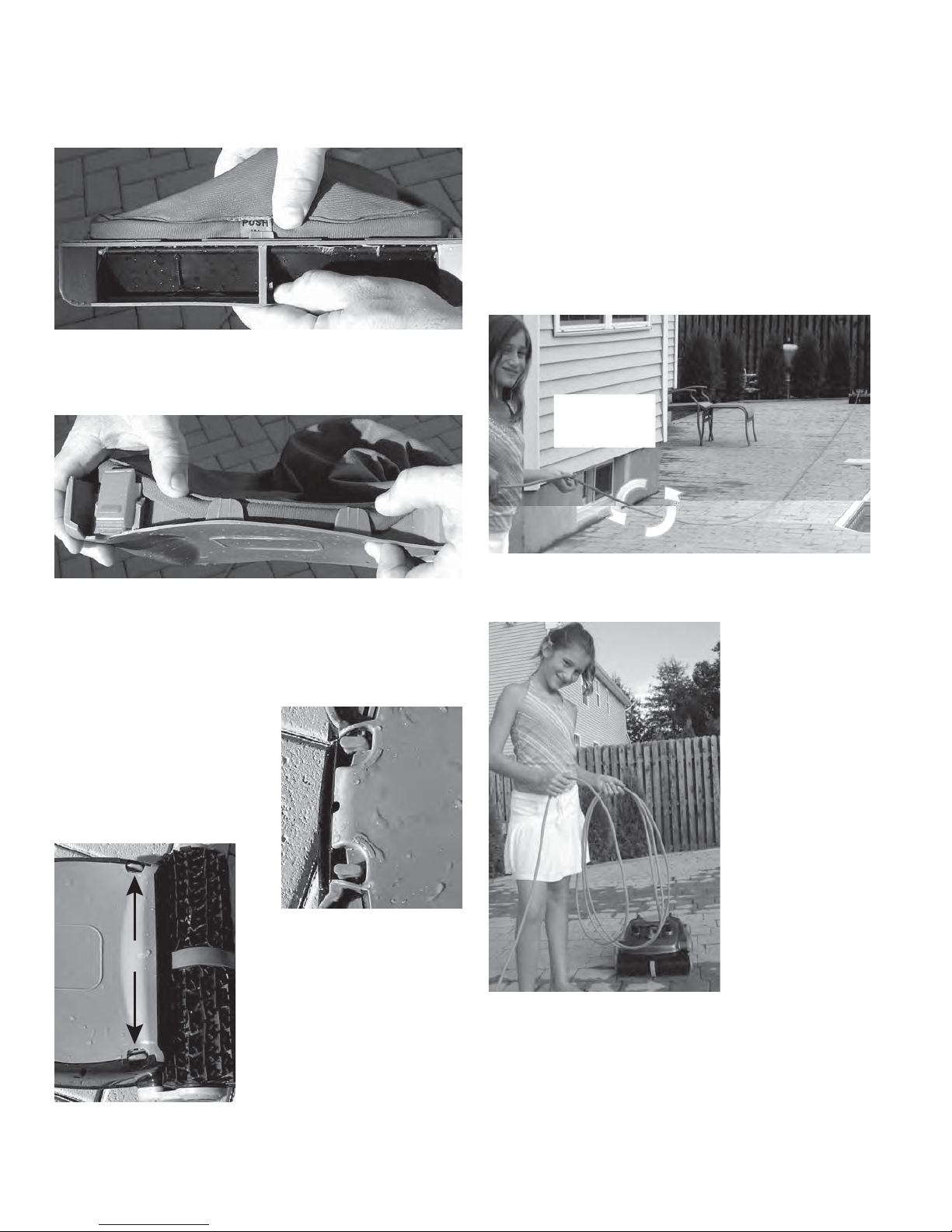

• Turn filter bag inside out and hose off all debris as shown in Fig 5. If very dirty it may
be washed in your washing machine, inside out, with cold water, mild detergent, and
by itself.

FIGURE 5

• Hose all debris off the bottom lid being sure to get all dirt out of the fine filters on the
intake doors as shown in Fig 6.

FIGURE 6

3

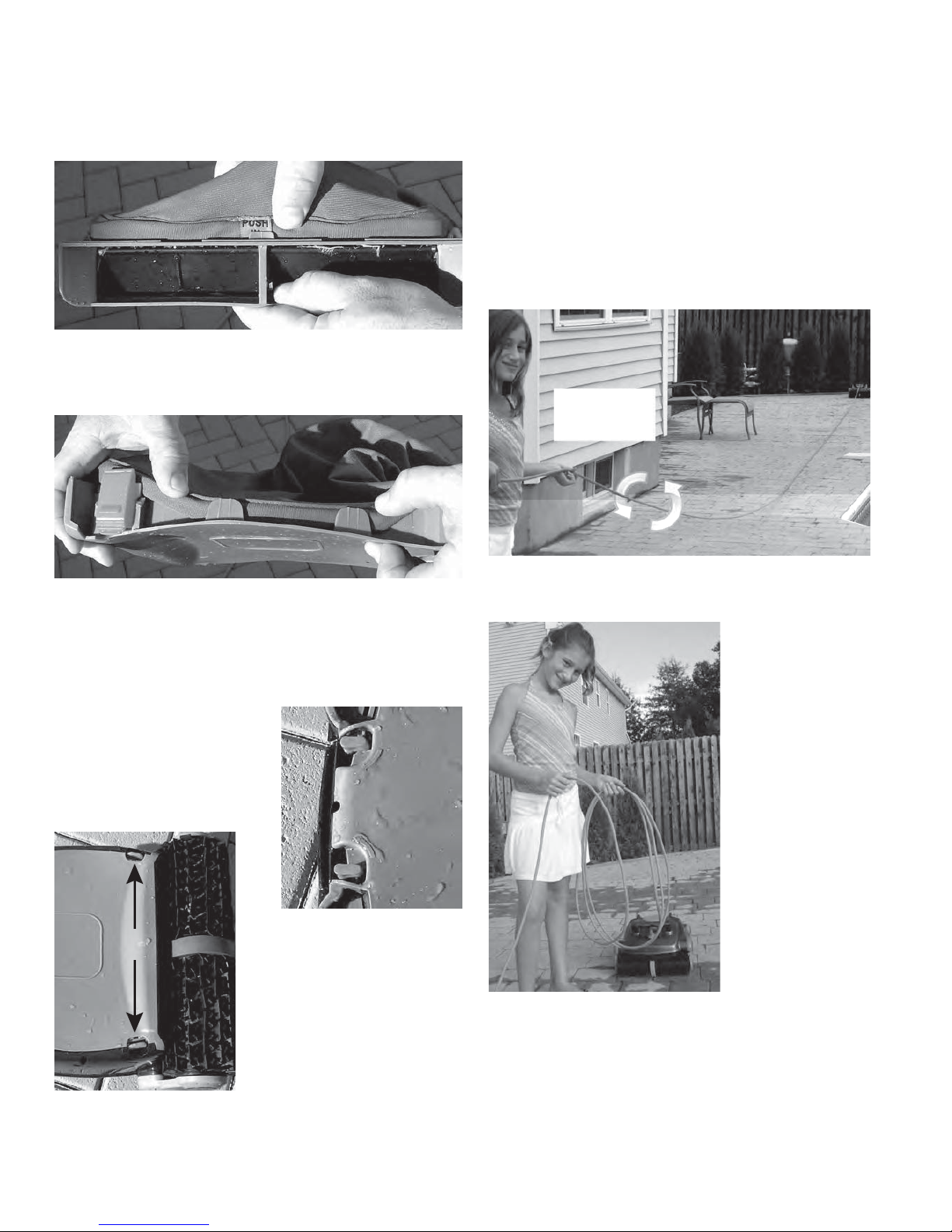

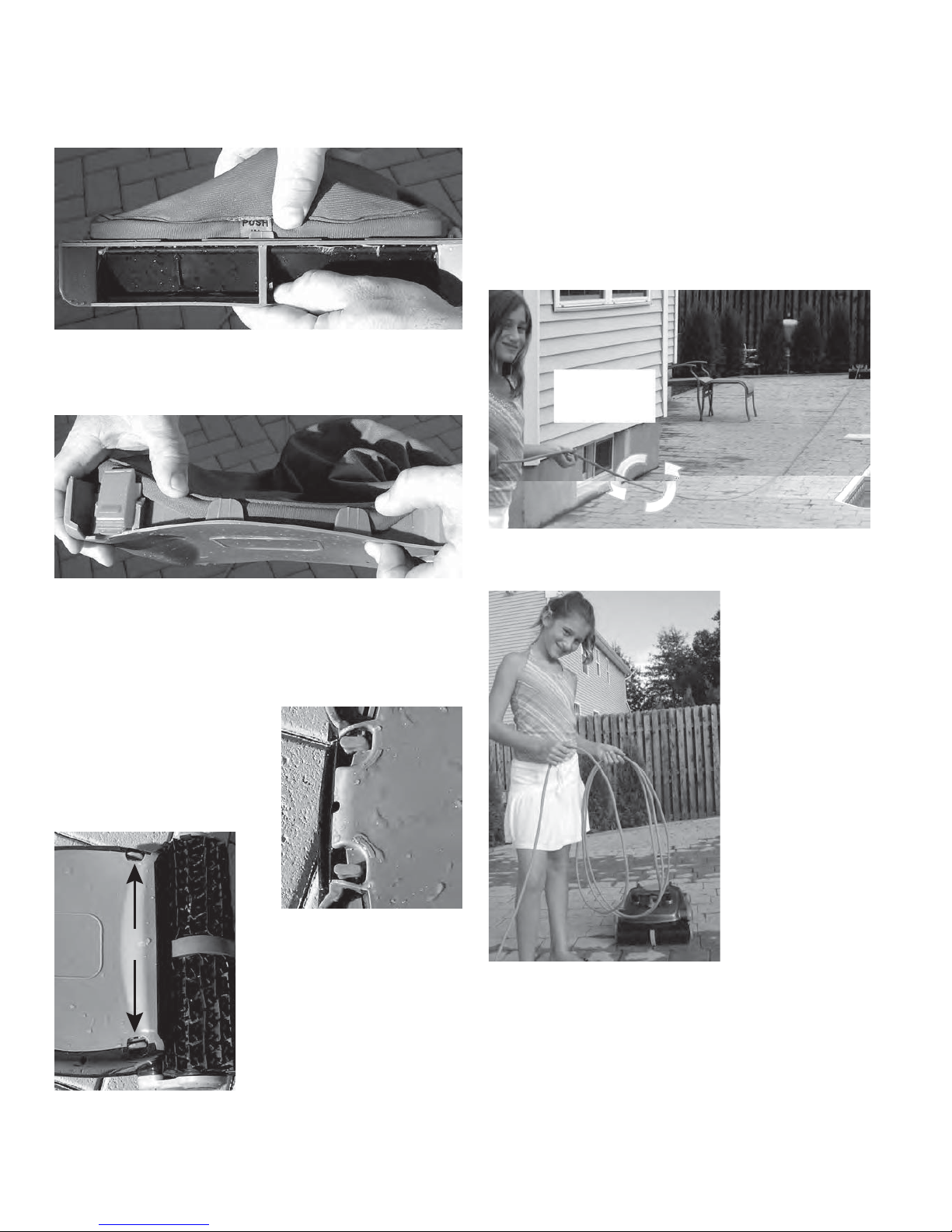

• To reattach the filter to the bottom lid, turn the filter bag right-side-out. Start at the
back where the filter bag says “PUSH” and insert the filter bead into the channel, so
that the tabs are holding the bag in near the label with the word “PUSH”, as shown in

Fig 7.

FIGURE 7

• Press the filter bead down all the way around the perimeter making sure that it is
completely seated and behind all the tabs as shown in Fig 7a.

FIGURE 7A

• Pick up the bottom lid and turn it over so the bag hangs below it. Place the bottom lid
back into the cleaner being careful to feed the filter bag into the body of the cleaner.

MAKE SURE ALL FILTER MATERIAL IS INSIDE THE CLEANER OTHERWISE
THE LID WILL NOT CLOSE AND LATCH PROPERLY.

FIGURE 7B

• Press the rear section of the bottom lid
into the cleaner while pushing the
locking clips towards the edge of the
cleaner until an audible click
is heard as shown in Fig 7c.

FIGURE 7C

CLICK

• Once the bottom lid is properly seated,
turn the red locking clips in the opposite
direction of the arrows embossed on the
bottom lid until it locks between the two
raised locks.

CABLE MAINTENANCE

In the course of using your Movi-Kleen

™

, the cord may begin to coil. Excessive coiling

can lead to improper cleaning coverage of your pool.

• To uncoil the cord, it is best that the cable is wet.

• Place the cleaner on the ground as shown below.

• Be sure to use a clear area that will allow the cord to stretch out in a straight line.

• Pull the cable so it is off the ground

• Using your fingers, roll the cable in the opposite direction that it is coiled in.

• When straight, wrap cable for storage as shown below.

STORING THE CABLE

• Loosely loop the cable as shown below.

Hold the cord close to the cleaner.
Make a roughly two foot loop with
the cord as shown.

When making loop, roll the cable
slightly in a counter clockwise
manner to maintain form. DO NOT
WRAP THE CORD TIGHTLY AROUND
OBJECTS.

When cable is properly wrapped
place it on the caddy provided.

WINTER STORAGE

If temperatures will regularly be below 45 degrees Fahrenheit or 5 degrees Celsius, the
cleaner and power supply should be stored indoors.

4

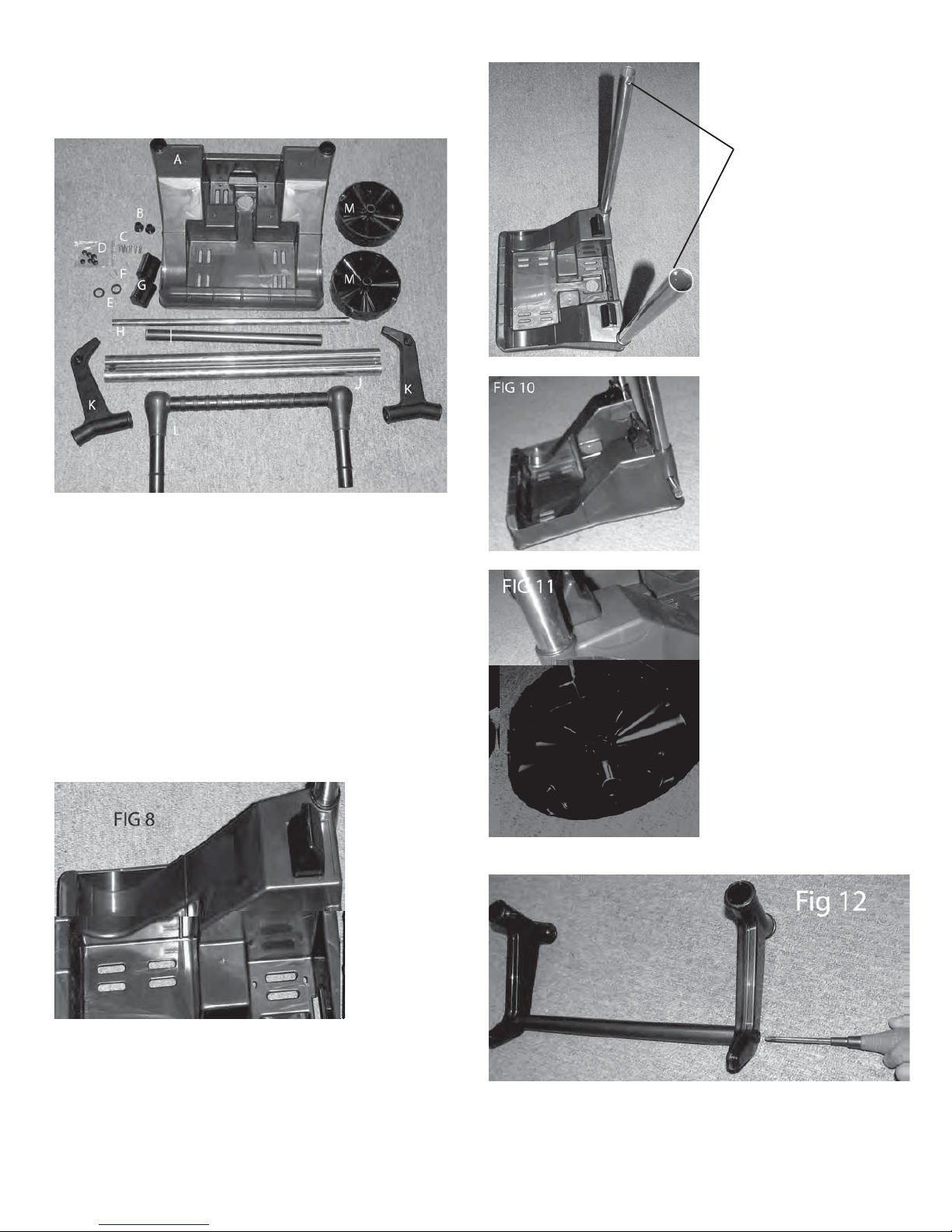

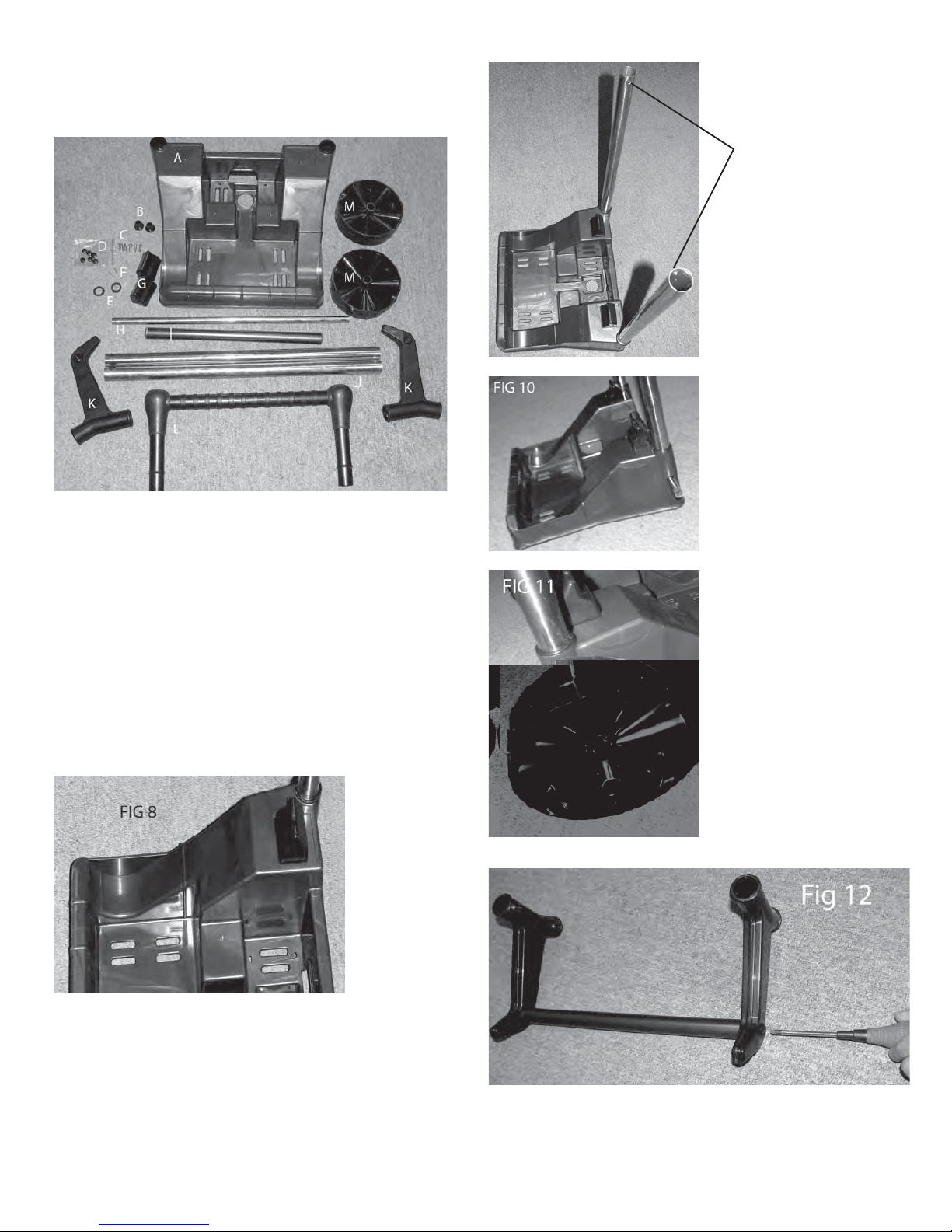

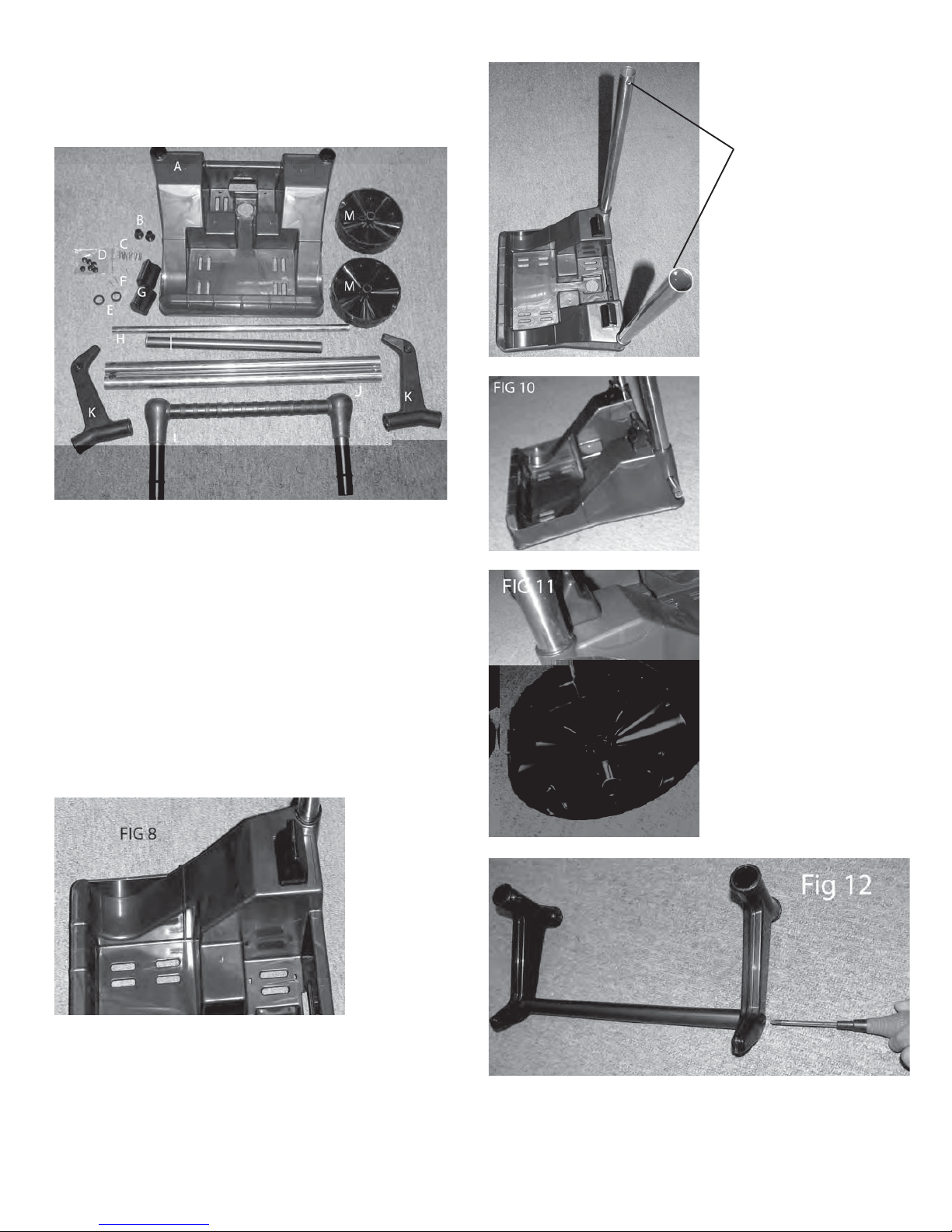

CADDY ASSEMBLY

Check the parts list below, if any parts are missing or damaged email MaxiPool’s customer
service department at [email protected] for help.

A. 1 Caddy base
B. 2 Axle stops
C. 6 Phillips head machine screws
D. 6 black screw covers
E. 2 axle washers
F. 4 self tapping Phillips head screws
G. 2 cleaner mounting brackets (black)
H. 1 axle rod

I. 1 hook support rod
J. 2 caddy poles large
K. 2 caddy hooks
L. 1 caddy handle
M. 2 wheels

REQUIRED TOOLS

• HAMMER

• PHILLIPS HEAD SCREWDRIVER

• Take one of the cleaner mounting brackets and locate it onto the caddy base so the claw
faces towards the lower part of the base as shown in figure 8

• Place the caddy poles into the base with the large holes going into the base. Be sure
that the small holes on the top side of the poles are positioned towards the inside of the
caddy as shown in figure 9.

• Turn the caddy base
over and screw two
self tapping screws
into the base and
the cleaner
mounting brackets
connecting the two
parts. Repeat for
the other cleaner
mounting bracket.

FIG 9

TURN HOLES
TOWARD CENTER

• Place the axle rod through the
caddy base insuring that it passes
through the caddy poles as shown
in Fig 10 The axle rod should
stick out slightly on either side of
the caddy

• Place an axle washer onto the
axle on both sides of the caddy
base.

• Slide a wheel onto both sides of
the axle rod.

• Slide the tapered end of axle stop
into axle rod FIG 11

• Turn the entire assembly on its
side on a firm flat surface with the
axle stop flat on the ground.

• With a hammer lightly tap the
other side of the axle until the

axle stop seats. When finished
turn unit over, insert last axle stop
and repeat process until the
second axle stop is seated.

5

• Take one of the two caddy hooks and insert the rod support into the recessed hole in the
hook. Screw one Phillips head machine screw through the caddy hook into the rod support
Snug up but do not fully tighten. Repeat for the other caddy hook as shown in Fig 12.

• Slide the caddy hook assembly onto the top of the upright caddy poles with the hooks
pointing up and suspended over the caddy base. Align the screw holes on the inside of
the poles with the screw boss on the caddy hooks. Screw the Phillips head machine
screws most of the way in but do not tighten.

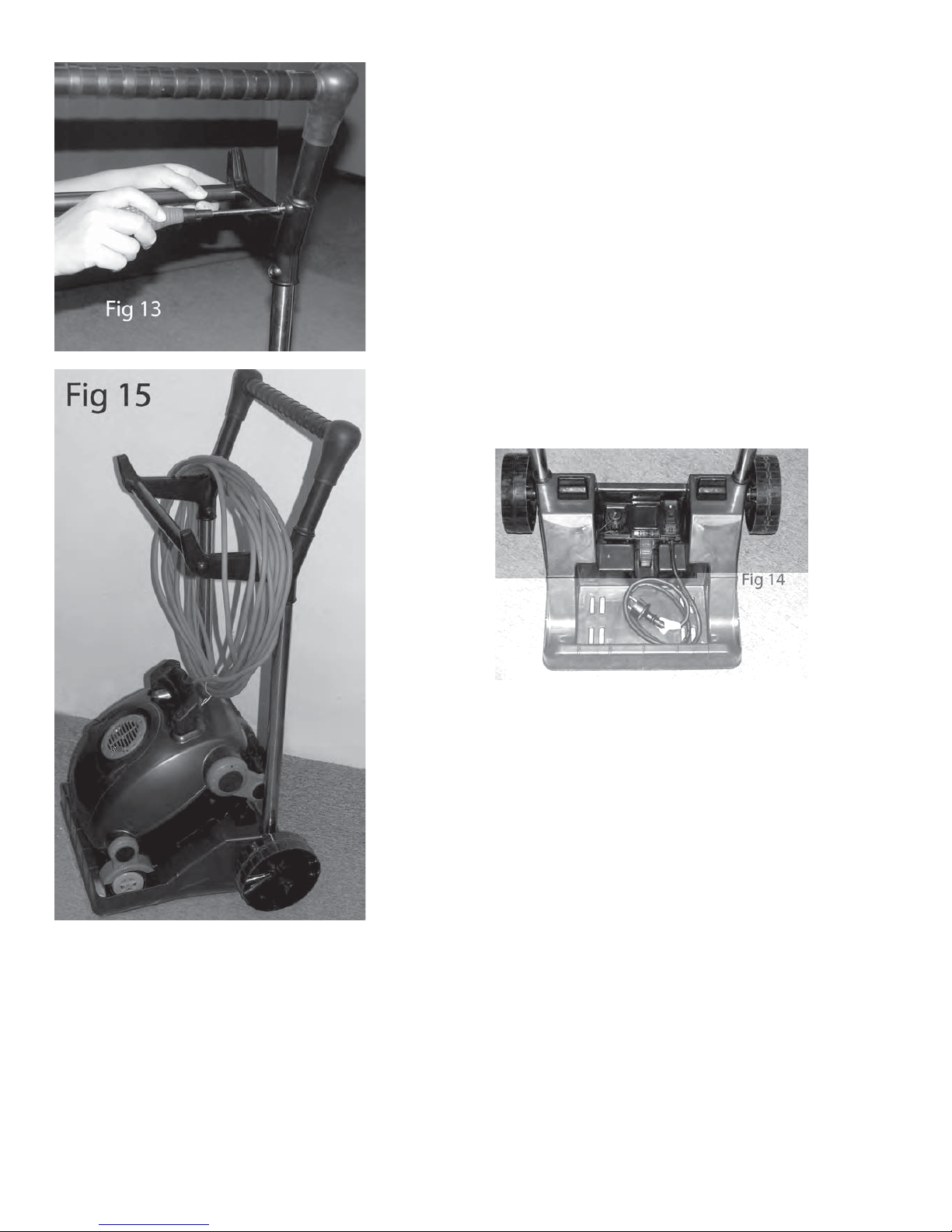

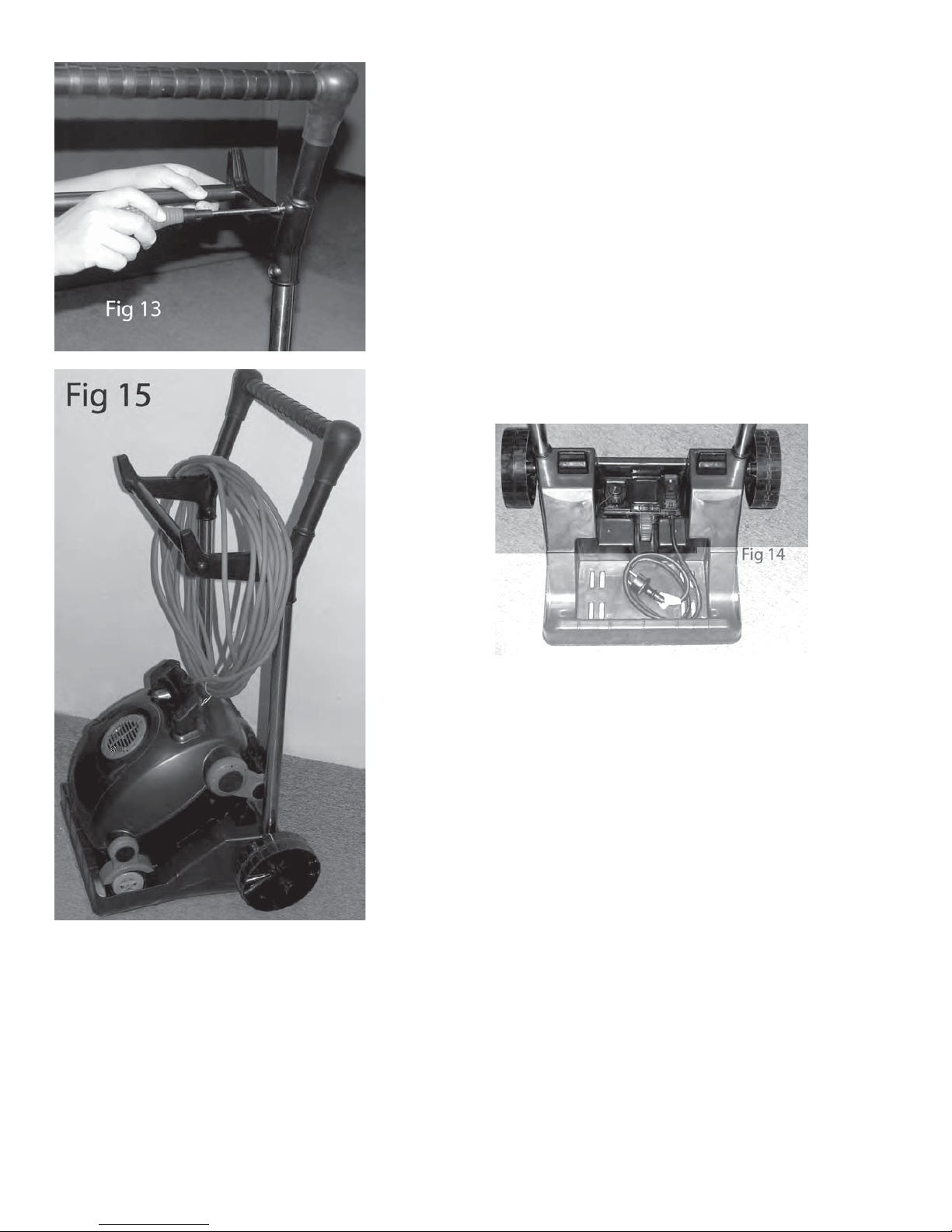

• Slide the caddy handle into the receptacle on the top of the caddy hooks. The handle
should curve away from the caddy towards the back of the unit (away from the caddy
hooks). Align the screw holes with the screw boss on the caddy hook. Tighten all Phillips
head machine head screws at this point. (See Fig 13)

• Insert the six black screw covers into the screw bosses to hide the screw.

• Place the transformer into its mounting spot in the base of the caddy as shown in fig 14.

• Place the cleaner on the caddy with the wheels facing forward and down. The brushes
will be suspended in this position which will increase the longevity and cleaning
properties of the cleaner. Loosely wrap the cord (see above) and hang from the caddy
hooks as shown in Fig 15

6

Model MK51EU

L I M I T E D W A R R A N T Y

This product has been manufactured, tested and inspected in accordance with carefully
specified engineering requirements. It is warranted to be free from defects in materials
and workmanship under normal use and service, subject to qualifications, conditions and
limitations as described below.

This warranty extends to the first consumer/purchaser for a period of 24 Months from date
of purchase and excludes caddy, cleaning brushes, climbing ring, and filter bag, which are
considered normal “wear and tear” components.

This warranty covers only normal and reasonable use. Damage, defects, malfunctions or
other failures arising from its use without the original transformer or any use which does not
comply with the instructions in the Operatorʼs Manual, including the failure of the purchaser
to provide reasonable and necessary maintenance, shall invalidate this warranty.
Damage, defects, malfunctions or other failures caused by or related to repairs performed
by any servicer other then an authorized service representative of MAXIPOOL shall not be
covered.

The warranty obligations of MAXIPOOL shall be limited to repair or replacement of the
product or of any defective component, at the option of MAXIPOOL. Such repair or
replacement may include the use of refurbished components and/or units at the option of
MAXIPOOL. MAXIPOOL shall not be liable or responsible under any circumstances or in
any amount for any consequential or incidental damages, or for any injury or damages to
persons or property using or used in connection with the product, or for loss of profits or
other costs or expenses of any kind of character.

THERE ARE NO OTHER WARRANTIES OR REPRESENTATIONS, EITHER EXPRESS
OR IMPLIED, WHETHER OF MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE, OR OTHER, MADE BY MAXIPOOL OTHER THAN THOSE SPECIFICALLY
SET FORTH IN THIS WARRANTY. NO PERSON, FIRM, OR CORPORATION IS
AUTHORIZED TO MAKE ANY REPRESENTATIONS OR INCUR ANY OBLIGATIONS IN
THE NAME OF OR ON BEHALF OF MAXIPOOL, EXCEPT AS STATED HEREIN. THE
REMEDIES SET FORTH IN THIS WARRANTY ARE EXPRESSLY UNDERSTOOD TO BE
THE EXCLUSIVE REMEDIES AVAILABLE TO THE PURCHASER, AND THIS

WARRANTY

CONTAINS THE FULL AND COMPLETE AGREEMENT

BETWEEN MAXIPOOL AND THE PURCHASER. THIS WARRANTY SETS FORTH

THE ONLY OBLIGATIONS OF MAXIPOOL WITH REGARDS TO THIS PRODUCT, AND
THERE ARE NO WARRANTIES WHICH EXTEND BEYOND THE DESCRIPTION ON
THE FACE HEREOF.

To obtain warranty service, contact the shop where you purchased your cleaner. After
receiving an approval from the shop, return the cleaner, adequately packed, to the location
specified by the shop. Attach to the cleaner a copy of the invoice including date of
purchase, serial number and description of the problem.

CAUTION:

Some vinyl liners are more susceptible to surface wear or pattern removal than others,
caused by objects, such as brushes, floats, toys, chlorine dispensers, and automatic pool
cleaners, coming into contact with the vinyl surface. Such patterns can be severely
scratched or abraded merely by rubbing the surface with a brush. Pattern ink can also
rub off when it comes into contact with objects in the pool. MaxiPool is not responsible
for, nor does this limited warranty cover, pattern removal, abrasion, markings on or
damage of any kind to vinyl liners.

7

Mode d'emploi du nettoyeur automatique pour piscines Movi-Kleen

Félicitations pour votre achat de l'aspirateur de piscine automatique le plus perfectionné du marché sur le
plan technique. Le Movi-Kleen est facile à utiliser et vous permet de nettoyer votre piscine à moindre coût

et sans efforts. En suivant ce mode d'emploi simple, vous pourrez nettoyer votre piscine rapidement et

de façon efficace à l'aide du Movi-Kleen dès aujourd'hui et pour de nombreuses années à venir.

Installation

• Placez le bloc d'alimentation électrique dans une zone permettant à la personne utilisant l'aspirateur d'accéder à l'intégralité de la piscine.

• Assurez-vous de brancher le bloc d'alimentation dans une prise de courant de sécurité uniquement, comme un disjoncteur de fuite à la terre (GFI)
ou un relais de mise à la terre (ELI).

• Observez le bloc d'alimentation pour vous assurer que l'interrupteur est en position « off ».

• Branchez le bloc d'alimentation dans la prise protégée.

• Branchez le connecteur du nettoyeur dans le bloc d'alimentation. Le connecteur est claveté et pourra donc être branché au bloc d'alimentation
d'une seule façon. Assurez-vous que la prise est correctement enfoncée dans le bloc d'alimentation. Faites glisser la serrure du connecteur
(collier de serrage) sur le connecteur et tournez-la dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit serrée.

NE FAITES PAS FONCTIONNER LE NETTOYEUR HORS DE L'EAU.

FAIRE FONCTIONNER LE NETTOYEUR HORS DE L'EAU ABÎME LES MOTEURS ET ANNULE LA GARANTIE

• Placez le nettoyeur dans la piscine et, en cas de besoin, balancez-le d'un côté à l'autre pour libérer l'air pouvant être emprisonné à l'intérieur. Le
nettoyeur s'enfoncera jusqu'au fond de la piscine.

• Laissez glisser une longueur suffisante du cordon bleu dans l'eau pour vous assurer que le nettoyeur atteint facilement toute la surface de la piscine.

• Tournez l'interrupteur du bloc d'alimentation sur la position « on ».

• Le nettoyeur commence alors son programme de nettoyage.

• Il s'éteint automatiquement au bout de deux heures.

• Si un deuxième nettoyage s'avère nécessaire, ou si l'appareil s'est malencontreusement éteint, vous devez attendre une minute avant de rallumer l'unité.

REMARQUE IMPORTANTE :

Dans des conditions normales de fonctionnement, le nettoyeur semble s'éteindre pendant quelques secondes, soulève ses roulettes

avant du fond de la piscine et se déplace soit vers la gauche, soit vers la droite, ou bien il tourne sur lui-même pendant un certain

temps. Cette procédure normale a été programmée pour garantir le nettoyage le plus rapide et le plus efficace de votre piscine.

8

Retirer le nettoyeur de la piscine

• Tirez lentement sur le cordon bleu pour approcher le nettoyeur de la surface et du
rebord de la piscine. NE SORTEZ PAS LE NETTOYEUR DE LA PISCINE EN LE TIRANT PAR LE
CORDON.

• Penchez-vous et saisissez la poignée du nettoyeur pour le sortir de la piscine tel
qu'indiqué ci-dessous.

Image 1 SAISIR LA POIGNÉE

Image 2 LE SORTIR DE LA PISCINE PAR

LA POIGNÉE

• Nettoyez le sac à filtre.

• Rangez le nettoyeur dans le chariot.

• Enroulez le cordon et accrochez-le
sur le chariot.

L'appareil doit être conservé dans un
endroit l'abritant des intempéries afin de
protéger son revêtement.

Nettoyage du sac à filtre

• Retournez le nettoyeur et posez-le sur le sol, couvercle inférieur vers le haut.

• Tournez les goupilles de verrouillage rouges (près des roulettes) en position de
déverrouillage, tel qu'indiqué sur l'image 3. Appuyez ensuite sur les deux pinces de
verrouillage rouges près de la brosse roulante en les poussant vers le centre de
l'appareil. Soulevez le couvercle inférieur.

AB

A: Appuyez sur les languettes tel qu’indiqué et

soulevez le couvercle du nettoyeur

B: Tournez les boutons vers l’intérieur dans le

sens des flèches situées sur le couvercle

Image 3

• Tenez le couvercle inférieur tel qu'indiqué sur l'image 4 et tirez la languette sur laquelle
est écrit « TIRER POUR ENLEVER LE SAC ».

Image 4

• Retournez le sac à filtre et nettoyez les débris à l'aide d'un jet d'eau tel qu'indiqué à l'image 5.
Si le sac est très sale, vous pouvez le laver seul à la machine, à l'envers, à l'eau froide et avec
un détergent doux.

IMAGE 5

• Nettoyez tous les débris du couvercle inférieur pour vous assurer de retirer toute la
saleté des filtres du déversoir, tel qu'indiqué à l'image 6.

IMAGE 6

Le sac à filtre doit être nettoyé après chaque utilisation.

9

• Pour rattacher le filtre au couvercle inférieur, retournez le sac à filtre. Commencez par
l'arrière à l'endroit où est inscrit « POUSSEZ » (push) sur le sac à filtre et insérez le bord
du filtre dans la rainure de façon à ce que les languettes maintiennent le sac au niveau

de l'inscription « POUSSEZ », tel qu'indiqué à l'image 7.

IMAGE 7

• Appuyez sur l'ensemble du rebord du filtre pour vous assurer qu'il est bien enfoncé et
qu'il se trouve sous les languettes, tel qu'indiqué à l'image 7a.

IMAGE 7A

• Saisissez le couvercle inférieur, puis retournez-le de façon à ce que le sac pende sous celui-ci.
Remettez le couvercle inférieur sur le nettoyeur en prenant garde à insérer le sac à filtre
dans le nettoyeur.

ASSUREZ-VOUS QUE LE FILTRE EST À L'INTÉRIEUR DU
NETTOYEUR SINON LE COUVERCLE NE FERMERA PAS ET NE SE
VERROUILLERA PAS.

IMAGE 7B

• Appuyez sur la partie arrière du
couvercle inférieur tout en poussant les
pinces de verrouillage vers l'extérieur du
nettoyeur jusqu'à ce que vous entendiez
un clic, tel qu'indiqué à l'image 7c.

IMAGE 7C

CLIC

• Une fois que le couvercle inférieur est
correctement installé, tournez les pinces de
verrouillage rouges dans le sens inverse de
celui des flèches apparaissant sur le
couvercle jusqu'à ce que celui-ci s'enclenche
entre les deux verrous soulevés.

Entretien du cordon

Pendant l'utilisation du Movi-Kleen, il se peut que le cordon commence à s'enrouler. Des
torsades excessives peuvent faire en sorte que l'aspirateur ne nettoie pas toute la surface
de la piscine.

• Pour dérouler le cordon, il est préférable qu'il soit humide.

• Posez le nettoyeur sur le sol tel qu'indiqué ci-dessous.

• Assurez-vous de le poser dans un endroit dégagé où vous pourrez étendre le cordon sur
toute sa longueur.

• Tirez sur le cordon de façon à ce qu'il ne touche pas le sol.

• À la main, tournez le cordon dans le sens opposé.

• Une fois que le cordon est tendu, enroulez-le pour le ranger, tel qu'indiqué ci-dessous.

Tournez le cordon
avec les mains pour
le tendre

Rangement du cordon

• Enroulez le cordon de façon lâche tel qu'indiqué ci-dessous.

Tenez le cordon à proximité du
nettoyeur. Formez une boucle
d'environ deux pieds avec le cordon,
tel qu'indiqué.

Au moment de former la boucle,
enroulez le cordon légèrement dans
le sens contraire des aiguilles d'une
montre pour maintenir sa forme.

NE SERREZ PAS LE CORDON AUTOUR
D'OBJETS.

Une fois que le cordon est
correctement enroulé, accrochez-le
sur le chariot fourni.

Stockage pour l'hiver

Si les températures tombent régulièrement en dessous de 5 degrés Celsius (45 degrés
Fahrenheit), le nettoyeur et le bloc d'alimentation doivent être rangés à l'intérieur.

10

Montage du chariot

Vérifiez la liste des pièces ci-dessous; s'il manque une pièce, ou si un élément est abîmé,
e-mail le centre du service à la clientèle de MaxiPool au [email protected] pour
obtenir de l'aide.

A. 1 base du chariot
B. 2 bouchons de l'axe
C. 6 vis cruciformes
D. 6 capuchons de vis noirs
E. 2 rondelles d'axe
F. 4 vis cruciformes autotaraudeuses
G. 2 supports de fixation du nettoyeur (noirs)
H. 1 barre d'axe fine

I. 1 barre de soutien à crochet
J. 2 longs poteaux pour chariot
K. 2 crochets de chariot
L. 1 poignée de chariot
M. 2 roulettes

OUTILS REQUIS

• MARTEAU

• TOURNEVIS CRUCIFORME

• Prenez l'un des supports de fixation du nettoyeur et placez-le sur la base du chariot de
façon à ce que la partie repliée soit tournée vers la partie inférieure de la base, tel
qu'indiqué à l'image 8.

• Installez les poteaux du chariot dans la base, l'extrémité comportant les gros trous
s'enfonçant dans la base. Assurez-vous que les petits trous situés sur l'extrémité
supérieure des poteaux sont tournés vers l'intérieur du chariot, tel qu'indiqué à l'image 9.

• Retournez la base du
chariot et vissez
deux vis auto­taraudeuses dans la
base et dans les
supports de fixation
du nettoyeur reliant
les deux parties.
Recommencez pour
l'autre support de
fixation du nettoyeur.

FIG 9

Orientez les trous
vers le centre

• Faites passer la barre d'axe à travers la
base du chariot en vous assurant qu'elle
traverse les poteaux du chariot, tel
qu'indiqué à l'image 10. La barre d'axe
doit légèrement dépasser de chaque côté
du chariot.

• Placez une rondelle d'axe sur l'axe, des
deux côtés de la base du chariot.

• Enfilez une roulette de chaque côté de la
barre d'axe.

• Faites glisser l'extrémité effilée du
bouchon de l'axe dans la barre d'axe
(IMAGE 11).

• Tournez le montage sur le côté sur une
surface lisse et solide, bouchon de l'axe à
plat sur le sol.

• À l'aide d'un marteau, tapez légèrement
sur l'autre côté de l'axe jusqu'à ce que le
bouchon de l'axe soit correctement
positionné. Lorsque vous avez fini,
retournez l'unité, insérez le dernier
bouchon de l'axe et recommencez le
processus jusqu'à ce que le deuxième
bouchon de l'axe soit bien en place.

11

• Insérez la barre de soutien dans le trou d'un des crochets du chariot. Insérez une vis
cruciforme dans le crochet du chariot et vissez-la dans la barre de soutien. Ne serrez pas
à fond. Recommencez avec l'autre crochet du chariot, tel qu'indiqué à l'image 12.

• Insérez le montage des crochets en haut des poteaux verticaux du chariot, les crochets
tournés vers le haut et situés au dessus de la base du chariot. Alignez les trous à vis de la
face interne des poteaux sur les trous à vis situés sur les crochets du chariot. Insérez les
vis cruciformes presque entièrement, mais ne serrez pas.

• Installez la poignée du chariot dans le logement situé en haut des crochets. La poignée
doit former une courbe vers l'arrière du chariot (à distance des crochets). Alignez les
trous à vis sur les trous à vis situés sur les crochets du chariot. Serrez l'ensemble des vis
cruciformes du chariot. Image 13

• Couvrez les vis à l'aide des six bouchons à vis noirs pour les dissimuler.

• Installez le transformateur dans l'emplacement prévu à cet effet sur la base du chariot,
tel qu'indiqué à l'image 14.

• Posez le nettoyeur sur le chariot, les roulettes orientées vers l'avant et vers le bas. Les
brosses seront suspendues dans cette position, ce qui augmente la longévité et les
capacités de nettoyage du nettoyeur. Enroulez le cordon (voir plus haut) et attachez-le
aux crochets du chariot, tel qu'indiqué à l'image 15.

12

MK51EU

GARANTIE LIMITÉE

Movi-Kleen a été fabriqué, testé et inspecté conformément à des exigences techniques
soigneusement précisées. Il est garanti comme étant exempt de défauts matériels et de vices de
fabrication en conditions dʼutilisation réputées normales et assujetties aux réserves, conditions et
limitations décrites ci-dessous.

La présente garantie est concédée au premier acheteur pour une période de 24 mois suivant la date
dʼachat.

Cette garantie sʼapplique à tout usage réputé normal et raisonnable de Movi-Kleen. Les dommages,
défauts, dysfonctionnements ou toute autre défaillance survenant dʼun usage sans le transformateur
dʼorigine, ou tout autre usage qui ne se conforme pas aux instructions du mode dʼemploi, y compris
lʼincapacité de lʼacheteur dʼassurer un entretien réputé raisonnable et nécessaire, invalideront la
présente garantie. Les dommages, défauts, dysfonctionnements ou toute autre défaillance, causés
par ou liés à un dépanneur autre quʼun technicien agréé par MAXIPOOL ne seront pas couverts.

Les obligations de garantie de MAXIPOOL sont limitées à la réparation ou au remplacement du
produit ou de tout composant défectueux, à la discrétion de MAXIPOOL. Une telle réparation ou un tel
remplacement peut concerner lʼusage de composants remis à neuf ainsi que celui des blocs, à la
discrétion de MAXIPOOL. En aucun cas ou pour quelque montant que ce soit, MAXIPOOL ne saura
être tenu responsable de dommages indirects ou accidentels, ou de préjudices ou blessures
survenus à des personnes utilisant lʼarticle, ou à des biens utilisés en rapport avec celui-ci, ou encore
dʼaucune perte de profit ou de tous coûts ou dépenses de quelque sorte ou nature que ce soit.

IL NʼEXISTE AUCUNE AUTRE GARANTIE OU REPRÉSENTATION, EXPRESSE OU
IMPLICITE, QUʼIL SʼAGISSE DE QUALITÉ MARCHANDE, DʼAPTITUDE À UN BUT
QUELCONQUE OU AUTRE STIPULÉE PAR MAXIPOOL AUTRE QUE CELLE
EXPRESSÉMENT STIPULÉE DANS CETTE GARANTIE. AUCUNE PERSONNE,
PERSONNE MORALE OU ENTREPRISE NʼEST AUTORISÉE À FAIRE DES
OBSERVATIONS OU À DÉCRÉTER DES OBLIGATIONS AU NOM DE MAXIPOOL, À
LʼEXCEPTION DE CE MENTIONNÉ AUX PRÉSENTES. LES PROCÉDURES DE RECOURS
MENTIONNÉES DANS CETTE GARANTIE SONT EXPRESSÉMENT COMPRISES COMME
ÉTANT DES PROCÉDURES DE RECOURS DISPONIBLES POUR LE PROPRIÉTAIRE DE

LʼARTICLE, ET CETTE GARANTIE CONSTITUE

LʼACCORD INTÉGRAL ET

EXHAUSTIF ENTRE MAXIPOOL ET LE PROPRIÉTAIRE DE LʼARTICLE. CETTE

GARANTIE PRÉSENTE LES SEULES OBLIGATIONS DE MAXIPOOL, RELATIVEMENT À
LʼARTICLE ; IL NʼEXISTE AUCUNE AUTRE GARANTIE SʼÉTENDANT AU-DELÀ DE LA

DESCRIPTION DÉCRITE AUX PRÉSENTES.

Pour faire réparer les produits couverts par une garantie, prenez contact avec le magasin
où vous avez acheté votre Movi-Kleen. Lorsque ce magasin aura approuvé votre demande,
renvoyez le Movi-Kleen, dans un emballage convenable, à lʼadresse que le magasin vous
aura donnée.Joignez au Movi-Kleen une copie de la facture faisant apparaître la date de

lʼachat, le numéro de série ainsi que la description du problème.

ATTENTION :

Certains liners de vinyle sont davantage sujets à la dégradation superficielle ou à lʼusure des motifs
dues à des objets comme les brosses, les flotteurs, les jouets, les distributeurs de chlore et les
aspirateurs de piscine automatiques lorsque ceux-ci entrent en contact avec les surfaces de vinyle.
De tels motifs peuvent être sérieusement égratignés ou abrasés, rien quʼen frottant la surface à la
brosse. Lʼencre des motifs peut également sʼestomper en cas de contact avec des objets dans la
piscine. MaxiPool nʼest pas responsable de lʼusure des motifs, de lʼabrasion, des marques ou de
tout autre dommage de quelque sorte que ce soit survenant aux liners de vinyle, pas plus que la
présente garantie limitée ne couvre les dommages cités.

13

Manual de funcionamiento del limpiador automático Movi-Kleen

Felicitaciones por la compra de la aspiradora automática para piscinas con la tecnología más avanzada

del mercado. El limpiador Movi-Kleen es fácil de usar y le permitirá mantener limpia su piscina sin

muchos gastos ni esfuerzos. Si sigue estas sencillas instrucciones, podrá garantizar que el Movi-Kleen

limpie su piscina rápida y eficientemente, ahora y por muchos años.

Instalación

• Coloque la fuente de suministro eléctrico en un lugar que permita al limpiador cubrir todas las áreas de la piscina.

• Asegúrese de enchufar la fuente únicamente en un tomacorriente protegido por un disyuntor de circuito por falla de conexión a tierra (ground
fault interrupter o GFI) o disyuntor por fuga a tierra (earth leak interrupter o ELI).

• Examine la fuente de suministro eléctrico y cerciórese de que el interruptor de alimentación esté en la posición de apagado.

• Enchufe la fuente en el tomacorriente protegido.

• Enchufe el conector del limpiador en la fuente de suministro eléctrico. El conector tiene tres patas, por lo que sólo se puede conectar de una
forma. Asegúrese de que quede bien metido en la fuente de suministro eléctrico. Deslice el seguro del conector (protector contra tirones) sobre el
mismo, y gire el seguro hasta que quede bien ceñido.

NO PONGA EN MARCHA EL LIMPIADOR FUERA DEL AGUA.

ESTO DAÑARÁ LOS MOTORES Y ANULARÁ LA GARANTÍA

•

Meta el limpiador en la piscina y, si es necesario, muévalo de un lado a otro, para purgar el aire atrapado. El limpiador se hundirá hasta el fondo de la piscina.

• Meta en el agua un tramo suficientemente largo de cable azul que garantice que el limpiador pueda llegar a todas las áreas de la piscina.

• Pase el interruptor de la fuente de suministro eléctrico a la posición de encendido.

• El limpiador comenzará a ejecutar su programa de limpieza,

• y se apagará automáticamente a las dos horas.

• Si necesita repetir la limpieza, o si la unidad se apaga accidentalmente, debe esperar que transcurra un minuto antes de volver a encender la unidad.

NOTA IMPORTANTE:
Durante su operación normal, el limpiador parecerá apagarse por algunos segundos, levantará las ruedas delanteras del fondo de la
piscina y se moverá hacia la izquierda, la derecha o hará un giro, durante cierto tiempo. Esto es normal, y ha sido programado para

asegurar que la unidad limpie la piscina de la manera más eficiente y rápida.

14

Cómo sacar el limpiador de la piscina

• Tire lentamente del cable azul para sacar el limpiador hasta la superficie y cerca del
borde de la piscina. NO SAQUE EL LIMPIADOR DE LA PISCINA TIRANDO DEL CABLE.

•

Agáchese, agarre el limpiador por el asa y sáquelo de la piscina, como se muestra abajo.

Figura 1 CÓMO AGARRAR EL ASA

Figura 2 TÓMELO POR EL ASA PARA

SACARLO DE LA PISCINA

• Limpie la bolsa del filtro.

• Guarde el limpiador en el carrito.

• Enrolle el cable en el carrito, de
modo que no quede muy apretado.

La unidad se debe guardar en un área
bastante protegida de la acción de los
elementos, para que conserve su acabado.

Cómo limpiar la bolsa del filtro

• Voltee el limpiador boca abajo y colóquelo en el suelo de manera que la tapa inferior
quede orientada hacia arriba.

• Gire las clavijas de cierre de color rojo (ubicadas al lado de las ruedas) hasta la posición
de abierto, como se muestra en la Fig. 3. A continuación, oprima las dos presillas de
cierre de color rojo ubicadas cerca del cepillo a rodillo, en el centro de la unidad.
Levante y saque la tapa inferior.

AB

A: Oprima las lengüetas de color ojo, como se

ilustra, y retire la tapa del limpiador.

B: Gire las perillas hacia dentro, como indican las

flechas de la tapa

Figura 3

• Sostenga la tapa inferior como se ilustra en la Fig. 4 y tire de la lengüeta que reza “TIRE
PARA SACAR LA BOLSA”

Figura 4

• Vire al revés la bolsa del filtro y lávela con el chorro de agua de la manguera hasta eliminar
todos los escombros, como se ilustra en la Fig. 5. Si la bolsa está muy sucia puede lavarla en la
lavadora, virada al revés, con agua fría y un detergente suave, sin otras prendas.

FIGURA 5

• Lave la tapa inferior, bajo el chorro de agua, para eliminar toda la suciedad de los filtros
finos que se hallen en las aberturas de entrada, como se muestra en la Fig. 6.

FIGURA 6

La bolsa del filtro se debe limpiar cada vez, después de usarla.

15

• Para volver a colocar el filtro en la tapa inferior, vire la bolsa del filtro al derecho.
Comience por la parte posterior, donde la bolsa del filtro indica "empujar" e introduzca
el borde del filtro en el canal, de modo que las lengüetas sujeten la bolsa en el lugar

donde se indica la palabra "empujar" (“PUSH”), según la Fig. 7

FIGURA 7

• Oprima el borde del filtro hacia abajo a lo largo de todo el perímetro, asegurándose de
que quede completamente asentado y detrás de las lengüetas, como se ilustra en la Fig. 7a.

FIGURA 7A

• Recoja la tapa inferior y voltéela, para que la bolsa cuelgue abajo de ella. Vuelva a colocar
cuidadosamente la tapa inferior en el limpiador, para que la bolsa del filtro quede dentro del
cuerpo del limpiador.

VERIFIQUE QUE TODO EL MATERIAL DEL FILTRO QUEDE
DENTRO DEL LIMPIADOR, DE LO CONTRARIO, LA TAPA NO SE CERRARÁ
ADECUADAMENTE.

FIGURA 7B

• Oprima la sección posterior de la tapa
inferior, a la vez que empuja las presillas
de cierre hacia los bordes del limpiador
hasta que traben en su lugar, como se
ilustra en la Fig. 7c.

FIGURA 7C

SE

TRABAN

• Una vez que la tapa inferior quede
correctamente asentada, gire las presillas de
cierre de color rojo en la dirección opuesta a
las flechas grabadas en la tapa inferior,
hasta que quede trabada entre los dos
seguros en relieve.

Mantenimiento del cable

Es posible que, con el uso del limpiador Movi-Kleen, el cable comience a torcerse. Si llega a
torcerse demasiado, puede hacer que no se cubra toda la superficie necesaria durante la
limpieza de la piscina.

• Para desenrollar el cable, es mejor que éste esté húmedo.

• Coloque el limpiador en el suelo, como se muestra a continuación.

• Asegúrese de hacerlo en un área despejada, donde pueda extender el cable en línea recta.

• Hale el cable, para levantarlo del suelo.

• Con los dedos, enrolle el cable en la dirección contraria a la dirección en que está enrollado.

• Cuando el cable quede estirado, envuélvalo para guardarlo, como se muestra.

Para enderezar el
cable, tuérzalo con
los dedos

Cómo guardar el cable

• Enrolle el cable en forma de lazos sueltos, como se muestra abajo.
Sostenga el cable cerca del limpiador.

Haga con el cable un lazo de cerca
de dos pies, como se ilustra.

Al hacerlo, enrolle ligeramente el
cable en el sentido contrario a las
agujas del reloj, para mantener su
forma.

NO ENROLLE EL CABLE CEÑIDAMENTE
ALREDEDOR DE NINGÚN OBJETO.

Cuando el cable esté correctamente
enrollado, colóquelo en el carrito que
viene con el limpiador.

Cómo guardarlo durante el invierno.

Si las temperaturas son por lo regular de 45 grados Fahrenheit o 5 grados centígrados, se
debe guardar el limpiador y la fuente de suministro eléctrico en algún área en interiores.

16

Unidad del carrito

Revise la lista que se ofrece a continuación. Si faltan piezas o alguna está dañada,mande
un correo electrónico a al servicio de atención al cliente de [email protected] y solicite
ayuda.

A. 1 Base del carrito
B. 2 Topes del eje
C. 6 Tornillos Phillips
D. 6 Tapones negros para tornillos
E. 2 Arandelas para el eje
F. 4 Tornillos Phillips autorroscantes
G. 2 soportes de montaje del limpiador

(de color negro)

H. 1 eje delgado

I. 1 varilla de soporte del gancho
J. 2 barras grandes para el carrito
K. 2 ganchos del carrito
L. 1 asa del carrito
M. 2 ruedas

HERRAMIENTAS NECESARIAS

• MARTILLO

• DESTORNILLADOR PHILLIPS

• Tome uno de los soportes de montaje del limpiador y colóquelo sobre la base del carrito,
de modo que la punta en forma de garra quede orientada hacia la parte inferior de la
base, como se muestra en la figura 8.

• Coloque las barras del carrito en la base, con los orificios grandes orientados hacia la base.
Cerciórese de que los orificios pequeños que se hallan en la parte superior de las barras
queden orientados hacia el lado interno del carrito, como se ilustra en la figura 9.

• Voltee la base del
carrito y enrosque
dos tornillos
autorroscantes en la
base y en los
soportes de montaje
del limpiador que
conectan ambas
partes. Repita la
operación con el otro
soporte de montaje.

FIG 9

Oriente los orificios
hacia el centro

• Inserte el eje a través de la base
del carrito, asegurando que pase a
través de las barras del carrito,
como se muestra en la Fig. 10. El
eje debe sobresalir ligeramente
por cada lado del carrito

• Ponga una arandela en el eje, a
ambos lados de la base del carrito.

• Deslice una rueda en cada lado del
eje.

• Deslice el extremo cónico del tope del eje
en el eje. Fig. 11

• Sobre una superficie firme y llana, voltee
la unidad completa sobre uno de sus
lados, de modo que el tope del eje quede
a ras del suelo.

• Con un martillo, golpee suavemente el
otro extremo del eje hasta que el tope del
eje quede asentado. Cuando termine,
voltee la unidad, inserte el otro tope de
eje y repita el proceso hasta que el
segundo tope quede asentado.

17

• Tome uno de los dos ganchos del carrito e inserte el soporte de la varilla en el orificio
empotrado del gancho. Enrosque un tornillo Phillips en el soporte de la varilla, a través
del gancho del carrito. Apriételo un poco, pero no completamente. Repita la operación
con el otro gancho del carrito, como se ilustra en la Fig. 12

• Deslice la unidad de gancho por la parte superior de las barras, colocadas en posición
vertical, de modo que las barras queden orientadas hacia arriba y suspendidas por
encima de la base del carrito. Alinee los orificios de la parte interna de las barras con el
de los tornillos de los ganchos. Enrosque los tornillos Phillips casi hasta el final, pero no
los apriete.

• Deslice el asa del carrito en el receptáculo, por encima de los ganchos del carrito. El asa
debe quedar con la parte curvada hacia afuera, hacia la parte trasera de la unidad
(orientada en sentido opuesto a la de los ganchos del carrito). Alinee los orificios de los
tornillos con la protuberancia del gancho del carrito. En este momento, apriete todos los
tornillos Phillips. Fig. 13

• Inserte los seis tapones para tornillos de color negro, para ocultar los tornillos.

• Coloque el transformador en su receptáculo en la base del carrito, como se ilustra en la
Fig. 14.

• Coloque el limpiador en el carrito, con las ruedas orientadas hacia el frente y hacia
abajo. Los cepillos quedarán suspendidos en esta posición, lo que aumentará su tiempo
de vida útil y mejorará la capacidad de limpieza del equipo. Enrolle el cable sin ceñirlo
demasiado (observe la figura anterior) y cuélguelo de los ganchos del carrito, como se
indica en la Fig. 15

18

MK51EU

GARANTÍA LIMITADA

Movi-Kleen se ha fabricado, sometido a prueba e inspeccionado según requisitos de
ingeniería cuidadosamente detallados. Se garantiza que el mismo no tiene defectos de
materiales ni de mano de obra en condiciones normales de uso y de servicio, según lo

dispuesto por las calificaciones, condiciones y limitaciónes que siguen.

Esta garantía se ofrece al primer consumidor/comprador, por un lapso de 24 meses
desde la fecha de compra.

Esta garantía únicamente ampara el uso normal y razonable del Movi-Kleen. Los daños,
los defectos, las fallas de funcionamiento y las demás fallas ocasionadas por su uso sin el
transformador original, y por otro uso que no siga lo dispuesto en las instrucciones del
Manual del usuario, incluyendo la falta de mantenimiento razonable y necesario ofrecido
por el comprador invalidarán esta garantía. No están amparados los daños, los defectos,
las fallas de funcionamiento y las demás fallas ocasionadas o relacionadas con las
reparaciones efectuadas por cualquier técnico que no sea un representante técnico

autorizado de MAXIPOOL.

Las obligaciones de MAXIPOOL en virtud de la garantía, se limitarán a la reparación o al
cambio del producto o de todo componente defectuoso, según el criterio de MAXIPOOL. Tal
reparación o cambio puede incluir, según el criterio de MAXIPOOL, el uso de
componentes o de unidades reacondicionados. MAXIPOOL no se hace responsable, en
ningún caso y por ninguna suma, por ningún daño emergente o secundario, ni por
ninguna lesión o daño a personas o a propiedades, ocasionados por o que surjan en
relación con el producto, ni por el lucro cesante u otros costos o gastos de cualquier tipo o

naturaleza.

MAXIPOOL NO OFRECE NINGUNA OTRA GARANTÍA O ASEVERACIÓN, BIEN SEA
EXPLÍCITA O IMPLICITA, SOBRE LA IDONEIDAD DEL PRODUCTO PARA SU
COMERCIALIZACIÓN, PARA UN PROPÓSITO DADO O PARA OTROS FINES, SALVO
LA QUE SE OFRECE ESPECÍFICAMENTE EN ESTA GARANTÍA. NINGUNA
PERSONA, FIRMA O EMPRESA ESTÁ AUTORIZADA PARA HACER CUALQUIER
ASEVERACIÓN NI PARA ASUMIR RESPONSABILIDAD ALGUNA A NOMBRE DE O DE
PARTE DE MAXIPOOL, SALVO QUE SE ESPECIFIQUE EN ESTE DOCUMENTO. QUEDA
EXPRESAMENTE ENTENDIDO QUE LOS RECURSOS INDICADOS EN ESTA GARANTÍA
SE OFRECEN EXCLUSIVAMENTE AL COMPRADOR, Y QUE ESTA GARANTÍA
CONTIENE EL CONTRATO ÍNTEGRO ENTRE MAXIPOOL Y EL COMPRADOR. ESTA
GARANTÍA ESTABLECE LAS OBLIGACIONES EXCLUSIVAS DE MAXIPOOL
RESPECTO A ESTE PRODUCTO, Y NO SE OFRECE MAYOR GARANTÍA QUE LA QUE

SE DESCRIBE EN EL TÍTULO DE ESTE DOCUMENTO.

Para obtener el servicio de garantía, comuníquese con la tienda donde compró su Movi­Kleen. Una vez que haya recibido la aprobación de la tienda, devuelva el Movi-Kleen,
debidamente empaquetado, al local que ésta le indique. Adjunte al Movi-Kleen una copia
del recibo, indique la fecha de compra, el número de serie y describa el problema.

ADVERTENCIA:

Algunos revestimientos de vinilo son más susceptibles que otros al desgaste de su superficie o a la pérdida de
sus diseños, debido al contacto con la superficie de vinilo de objetos como los cepillos, objetos flotantes,
juguetes, surtidores de cloro y limpiadores de piscinas. Tales diseños pueden rayarse o sufrir mucha abrasión
simplemente por frotar la superficie con un cepillo. La tinta de los diseños también se puede desprender cuando
entra en contacto con objetos dentro de la piscina. MaxiPool no se responsabiliza por, ni ampara con esta
garantía limitada, la desaparición de los diseños, la abrasión, las marcas o los daños de cualquier tipo
ocasionados al revestimiento de vinilo.

19

Movi-Kleen Automatischer Poolreiniger Bedienungsanleitung

Herzlichen Glückwunsch zum Erwerb des auf dem heutigen Markt erhältlichen technologisch

fortgeschrittensten automatischen Poolsaugers. Der Movi-Kleen ist einfach in der Handhabung und
macht die Wartung Ihres Pools bezahlbar und mühelos. Die Befolgung dieser einfachen Regeln stellt
sicher, dass der Movi-Kleen Ihren Pool heute und für viele weitere Jahre schnell und effizient reinigt.

Installation

• Positionieren Sie den Netzanschluss in einem Bereich, von dem aus der Reiniger den kompletten Poolbereich säubern kann.

• Stellen Sie sicher, dass das Netzteil nur an eine Dose mit FI-Schalter (GFI - ground fault interrupter) bzw. Stromschutzschalter (ELI - earth leak
interrupter) angesteckt ist.

• Stellen Sie außerdem sicher, dass das Netzanschlussteil ausgeschaltet (OFF) ist.

• Stecken Sie das Netzteil in die geschützte Steckdose.

• Stecken Sie die Verbindung vom Reiniger an die Stromversorgung. Die Verbindung ist codiert, sodass sie nur auf eine Weise mit der
Stromversorgung verbunden werden kann. Stellen Sie sicher, dass der Stecker richtig in die Dose gesteckt worden ist. Schieben Sie das
Verbindungsschloss (Zugentlastung) auf die Verbindung und drehen Sie das Verbindungsschloss im Uhrzeigersinn, bis es fest sitzt.

LASSEN SIE DEN REINIGER NICHT AUSSERHALB VON WASSER LAUFEN! EINE BEDIENUNG DES REINIGERS

AUSSERHALB VON WASSER BESCHÄDIGT DIE MOTOREN UND MACHT DIE GARANTIE UNGÜLTIG

• Setzen Sie den Reiniger in den Pool und falls notwendig, schütteln Sie ihn von Seite zu Seite, um etwaig eingeschlossene Luft freizulassen. Der Reiniger
wird auf den Boden des Pools sinken.

• Bringen Sie reichlich des blauen Kabels in das Wasser, um sicherzustellen, dass der Reiniger alle Bereiche Ihres Pools mit Leichtigkeit erreichen kann.

• Schalten Sie den Schalter des Netzanschlusses an (ON).

• Der Reiniger wird nun mit dem Reinigungsprogramm beginnen.

• Der Reiniger schaltet sich nach zwei Stunden automatisch ab.

• Falls ein zweiter Reinigungsdurchgang nötig ist bzw. die Einheit unbeabsichtigt ausgeschaltet wurde, sollten Sie eine Minute warten, bevor Sie die Einheit
wieder einschalten.

WICHTIGER HINWEIS:

Während des normalen Betriebs schaltet sich der Reiniger für ein paar Sekunden ab, hebt die Vorderräder vom Boden des Pools und

bewegt sich entweder nach links bzw. rechts oder dreht sich für eine unbestimmte Zeit. Das ist normal und wurde in der Einheit

vorprogrammiert, um die schnellste und effizienteste Reinigung Ihres Pools sicherzustellen.

20

Den Reiniger aus dem Pool heben

• Ziehen Sie langsam am blauen Kabel, um den Reiniger zur Oberfläche des Pools und in
die Nähe des Poolrandes zu bringen. ZIEHEN SIE DEN REINIGER NICHT AN DEM KABEL
AUS DEM POOL!

• Beugen Sie sich hinunter, greifen Sie den Griff den Reinigers und heben Sie ihn, wie in
der Abbildung gezeigt, aus dem Pool.

Abbildung 1 NACH DEM GRIFF GREIFEN

Abbildung 2 REINIGER AUS DEM POOL

MIT DER HAND HEBEN

• Säubern Sie den Filterbeutel.

• Legen Sie den Reiniger auf dem
Wagen ab.

• Winkeln Sie das Kabel locker um
den Wagen.

Die Einheit sollte an einem vor
Witterungseinflüssen geschützten Platz
gelagert werden, um sicherzustellen, dass
die Oberfläche erhalten bleibt.

Reinigung des Filterbeutels

• Stellen Sie den Reiniger auf den Kopf, sodass der Verschlussdeckel des Unterbodens zu
sehen ist.

• Drehen Sie die roten Verriegelungen (in der Nähe der Räder) in die entriegelte Position,
wie in Abb. 3 gezeigt. Als nächstes drücken Sie die zwei roten Verriegelungsclips in der
Nähe der Rollenbürste in Richtung Mitte der Einheit. Heben Sie den Verschlussdeckel hoch.

AB

A: Drücken Sie die roten Klemmen, wie abgebildet,

nach innen und heben Sie den Deckel hoch

B: Drehen Sie die Knöpfe, wie anhand der Pfeile

auf dem Deckel angezeigt, nach innen

Abbildung 3

• Halten Sie den Verschlussdeckel wie in Abb. 4 gezeigt und ziehen Sie an der Klemme mit
der Markierung „PULL TO REMOVE BAG“ („ziehen, um den Beutel zu entfernen“).

Abbildung 4

• Krempeln Sie den Beutel um und spritzen Sie den Schmutz, wie in Abb. 5 gezeigt, ab. Falls der
Beutel sehr verschmutzt ist, können Sie ihn auch in der Waschmaschine, von links
(umgekrempelt), mit kaltem Wasser, einem milden Waschmittel und separat waschen. .

ABBILDUNG 5

• Spülen Sie Verschmutzungen vom Verschlussdeckel ab und stellen Sie sicher, dass alle
Verschmutzungen aus den feinen Filtern an den Ansaugöffnungen entfernt werden,
siehe Abb. 6.

ABBILDUNG 6

Der Filterbeutel sollte nach jeder Anwendung gereinigt werden.

21

• Um den Filter wieder am Verschlussdeckel anzubringen, krempeln Sie den Filterbeutel
wieder zurück. Beginnen Sie am hinteren Teil, wo auf dem Filterbeutel das Wort
„PUSH“ (Drücken) steht und setzen Sie die Filterwulst in das Rohr ein, sodass die

Klemmen den Beutel halten, wo das Wort „PUSH“ steht, siehe Abb. 7.

ABBILDUNG 7

• Drücken Sie die Filterwulst um die Fassung komplett nach unten und stellen Sie sicher, dass
sie fest sitzt und sich hinter allen Klemmen, wie in Abb. 7a gezeigt, befindet.

ABBILDUNG 7A

• Heben Sie den Verschlussdeckel hoch und drehen Sie ihn um, sodass der Beutel nach unten
hängt. Setzen Sie den Verschlussdeckel wieder vorsichtig in den Reiniger ein und stellen Sie
sicher, dass der Filter richtig in das Gehäuse eingeführt wird. STELLEN SIE SICHER, DASS
SICH DAS KOMPLETTE FILTERMATERIAL IM REINIGER BEFINDET, DA SICH DER DECKEL
ANSONSTEN WAHRSCHEINLICH NICHT SCHLIESSEN UND VERRIEGELN LÄSST.

ABBILDUNG 7B

• Drücken Sie den hinteren Teil des
Verschlussdeckels in den Reiniger,
während Sie die Verriegelungsclips in
Richtung Rand drücken, bis ein Klicken
zu hören ist, siehe Abb. 7c.

ABBILDUNG 7C

KLICK

• Sobald der Verschlussdeckel wieder richtig
eingesetzt wurde, drehen Sie die roten
Verriegelungsclips in die entgegengesetzte
Richtung der am Verschlussdeckel
eingeprägten Pfeile, bis der Deckel zwischen
den zwei erhöhten Verschlüssen eingerastet ist.

Wartung des Kabels

Während Sie Ihren Movi-Kleen anwenden, kann es sein, dass sich das Kabel anfängt
aufzuwickeln. Übermäßiges Aufwickeln kann dazu führen, dass nicht der komplette Pool
gereinigt wird.

• Um das Kabel zu entwickeln, ist es am besten, wenn es nass ist.

• Setzen Sie den Reiniger, wie abgebildet, auf den Boden.

• Stellen Sie sicher, dass es ein Bereich ohne Hindernisse ist, sodass Sie das Kabel in einer
geraden Linie ausrollen können.

• Ziehen Sie das Kabel so, dass es sich über dem Boden befindet.

• Mithilfe Ihrer Finger rollen Sie das Kabel in entgegengesetzter Richtung.

• Wenn es wieder gerade ist, wickeln Sie das Kabel zur Lagerung, wie unten abgebildet, ein.

Drehen Sie das Kabel
mit den Fingern, um
es zu entwickeln

Verstauen des Kabels

• Wickeln Sie das Kabel, wie unten abgebildet, locker auf.

Halten Sie das Kabel nahe des
Reinigers. Machen Sie eine etwa
zwei Fuß große Schlaufe, siehe
Abbildung.

Wenn Sie die Schlaufe machen,
rollen Sie das Kabel leicht gegen den
Uhrzeigersinn, um die Form zu
erhalten.

WICKELN SIE DAS KABEL NICHT ENG
UM GEGENSTÄNDE HERUM!

Wenn das Kabel ordnungsgemäß
aufgewickelt ist, hängen Sie es auf
den Wagen.

Lagerung im Winter

Falls die Temperaturen regelmäßig unter 45 Grad Fahrenheit bzw. 5 Grad Celsius sinken,
sollte der Reiniger sowie der Netzanschluss im Haus gelagert werden.

22

Zusammenbau des Wagens

Überprüfen Sie die nachfolgende Teileliste. Falls Teile fehlen bzw. beschädigt sind, e-mail
Sie für Hilfe bitte den Kundenservice von MaxiPool unter [email protected] an.

A. 1 Wagensockel
B. 2 Achsenhalter
C. 6 Kreuzschlitzschrauben
D. 6 schwarze Schraubenabdeckungen
E. 2 Achsenunterlegscheiben
F. 4 selbstschneidende Kreuzschlitzschrauben
G.

2 Reiniger-Halterungsklemmen (schwarz)

H. 1 dünne Achsenstange

I. 1 Haken-Stützstange
J. 2 große Wagenstangen
K. 2 Wagenhaken
L. 1 Wagengriff
M. 2 Räder
BENÖTIGTES WERKZEUG

• HAMMER

• KREUZSCHLITZSCHRAUBENDREHER

• Nehmen Sie eine der Reiniger-Halterungsklemmen und positionieren Sie sie im Sockel,
sodass der Greifer in Richtung des unteren Teils des Sockels zeigt, siehe Abb. 8.

• Positionieren Sie die Wagenstangen im Sockel mit den großen Löchern in den Sockel.
Stellen Sie sicher, dass die kleinen Löcher an der oberen Seite der Stange in Richtung
Innenseite des Wagens positioniert sind, siehe Abb. 9.

• Drehen Sie den
Wagensockel herum
und schrauben Sie
zwei selbstschneidende
Schrauben in den
Sockel und die
Reiniger- Halterungs­klemmen, sodass die
beiden Teile verbunden
werden. Wiederholen
Sie dieses mit der
anderen Reiniger­Halterungsklemme.

FIG 9

Drehen Sie die Löcher
in Richtung Mitte

• Führen Sie die Achsenstange durch den
Wagensockel und stellen Sie sicher, dass
sie durch die

Wagenstangen fährt, wie in

Abb. 10

gezeigt. Die Achsenstange sollte
über beide Seiten des Wagens etwas
hinausragen.

• Bringen Sie eine Achsenunterlegscheibe
an beiden Seiten des Wagensockels an.

• Schieben Sie auf beide Seiten je ein Rad
auf die Achsenstange.

• Schieben Sie das kegelförmige Ende des
Achsenhalters in die Achsenstange, siehe
Abb. 11.

• Stellen Sie den gesamten Zusammenbau
auf die Seite auf eine feste flache
Oberfläche mit dem Achsenhalter flach
auf den Boden.

• Mit einem Hammer klopfen Sie leicht auf
die andere Seite der Achse, bis die
Achsenhalterung richtig sitzt. Wenn Sie
damit fertig sind, drehen Sie die Einheit
wieder um, bringen Sie den zweiten
Achsenhalter an und wiederholen den
Vorgang, bis der zweite Achsenhalter
richtig sitzt.

23

• Nehmen Sie einen der zwei Wagenhaken und schieben Sie die Stützstange durch das
ausgesparte Loch in dem Haken. Schrauben Sie eine Kreuzschlitzschraube durch den
Wagenhaken in die Stützstange. Befestigen Sie die Schraube, ziehen Sie sie jedoch noch
nicht ganz fest an. Wiederholen Sie die Schritte nochmals mit dem zweiten Haken, siehe
Abb. 12.

• Schieben Sie den Wagenzusammenbau auf das obere Ende der aufrecht stehenden
Wagenstangen, mit den Haken nach oben zeigend und über den Wagensockel hängend.
Richten Sie die Schraubenlöcher an der Innenseite der Stange mit dem Schraubdom auf
den Wagenhaken aus. Ziehen Sie die Kreuzschlitzschrauben nicht zu fest an, sondern
lassen Sie sie noch ein wenig locker.

•S

chieben Sie den Wagengriff auf das Anschlussstück an der oberen Seite der Wagenhaken.
Der Griff sollte sich weg vom Wagen in Richtung des hinteren Teils der Einheit krümmen
(weg von den Wagenhaken). Richten Sie die Schraubenlöcher an der mit dem Schraubdom
auf den Wagenhaken aus. Zu diesem Zeitpunkt ziehen Sie bitte alle Kreuzschlitzschrauben
fest an. Abb. 13

• Bringen Sie die sechs Schraubenabdeckungen an den Schraubdomen an, um die
Schrauben zu verdecken.

• Positionieren Sie die Transformatoreneinheit auf seinem Halterungspunkt im Sockel des
Wagens, wie in Abb. 14 gezeigt.

• Setzen Sie den Reiniger auf den Wagen mit den Rädern nach vorn und unten zeigend.
Die Bürsten werden in dieser Position abgefedert, was die Haltbarkeit und die
Reinigungseigenschaften des Reinigers verlängert. Wickeln Sie das Kabel locker auf
(siehe oben) und hängen Sie es an die Wagenhaken, siehe Abb. 15.

24

MK51EU

BESCHRÄNKTE GARANTIE

Movi-Kleen wurde gemäß sorgsam spezifizierter technischer Anforderungen hergestellt,
getestet und überprüft. Laut Garantie ist das Produkt frei von Material- und
Verarbeitungsfehlern, wenn es normal gebraucht und bedient wird, unter Vorbehalt von
Voraussetzungen, Konditionen und Beschränkungen, die unten aufgeführt sind.

Diese Garantie gilt für den ersten Verbraucher/Käufer für einen Zeitraum von 24 Monaten
ab dem Kaufdatum.

Diese Garantie gilt nur für einen normalen und vernünftigen Gebrauch von Movi-Kleen.
Durch Schäden, Defekte, Störungen oder andere Fehler, die aus dem Gebrauch ohne den
ursprünglichen Transformator bzw. jedweder Verwendung entstehen, die nicht mit den
Anweisungen im Bedienerhandbuch übereinstimmt, einschließlich dem Säumnis des
Käufers, eine vernünftige und notwendige Wartung durchzuführen, wird diese Garantie
ungültig. Diese Garantie deckt keine Schäden, Defekte, Störungen oder anderen Fehler
ab, die durch bzw. im Zusammenhang mit Reparaturen entstanden sind, die von einem
anderen Wartungsfachmann als einem zugelassenen Wartungsvertreter von MAXIPOOL
durchgeführt wurden.

Die Garantiepflichten von MAXIPOOL sind auf die Reparatur oder den Austausch des
Produktes oder des defekten Teils nach dem Ermessen von MAXIPOOL beschränkt. Zu
einer Reparatur oder einem Austausch kann die Verwendung von aufgerüsteten Teilen
und/oder Einheiten nach dem Ermessen von MAXIPOOL gehören. MAXIPOOL trägt unter
keinen Umständen oder in jedwedem Ausmaß die Haftung oder Verantwortung für
beliebigen Ersatz von mittelbarem Schaden oder Schadenersatz für Neben- und
Folgekosten oder für eine beliebige Verletzung oder Schaden an Personen oder
Eigentum, die es verwenden oder verwendet haben, sowie für Gewinnverluste oder
andere Kosten oder Aufwendungen jeder Art, die in Verbindung mit dem Produkt
entstehen.

ES GIBT SEITENS MAXIPOOL KEINE WEITEREN AUSDRÜCKLICHEN ODER
STILLSCHWEIGENDEN GARANTIEN ODER GEWÄHRLEISTUNGSVERSPRECHEN IN
BEZUG AUF DIE VERKAUFSFÄHIGKEIT, EIGNUNG FÜR EINEN BESTIMMTEN
ZWECK USW. ALS DIE IN DIESER GARANTIE SPEZIELL AUFGEFÜHRTEN. ES IST
KEINER PERSON, FIRMA ODER KÖRPERSCHAFT GESTATTET, IRGENDWELCHE
ZUSICHERUNGEN ZU MACHEN ODER VERPFLICHTUNGEN IM NAMEN VON ODER
IM AUFTRAG VON MAXIPOOL EINZUGEHEN. DIE IN DIESER

GARANTIE ERTEILTEN
ABHILFEN SIND AUSDRÜCKLICH ALS DIE DEM KÄUFER ZUR VERFÜGUNG
STEHENDEN ALLEINIGEN ABHILFEN ANZUERKENNEN, UND DIESE GARANTIE
ENTHÄLT DEN GESAMTEN UND VOLLSTÄNDIGEN VERTRAG ZWISCHEN
MAXIPOOL UND DEM KÄUFER. DIESE GARANTIE ENTHÄLT ALLE
VERPFLICHTUNGEN VON MAXIPOOL IN BEZUG AUF DIESES PRODUKT, UND ES
GIBT KEINE GARANTIEN, DIE ÜBER DIE BESCHREIBUNG DES WORTLAUTS
DIESER GARANTIE HINAUSGEHEN.

Um Garantiedienstleistungen zu erhalten, kontaktieren Sie das Geschäft, wo Sie Ihren
Movi-Kleen erworben haben. Nach Erhalt der Genehmigung des Geschäftes schicken Sie
den Movi-Kleen angemessen verpackt an die von dem Geschäft angegebene Stelle.
Legen Sie dem Movi-Kleen eine Kopie der Rechnung einschließlich Kaufdatum,
Seriennummer und einer Problembeschreibung bei.

ACHTUNG:

Einige Vinylverkleidungen besitzen eine größere Anfälligkeit für Oberflächenabnutzung oder
Musterabtragung durch Gegenstände wie Bürsten, Plattformwagen, Spielzeuge,
Chlorspender und automatische Schwimmbeckenreiniger, die mit der Vinylfläche in Kontakt
kommen. Solche Muster können bereits stark zerkratzt oder abgenutzt werden, wenn die
Oberfläche mit einer Bürste abgerieben wird. Die Musterfarbe kann auch abgehen, wenn sie
mit Gegenständen im Schwimmbecken in Berührung kommt. MaxiPool haftet nicht für
Musterbeseitigung, Abschabung, Markierungen auf oder Schaden an jeder Art von
Vinylverkleidung; dies wird von dieser beschränkten Garantie nicht abgedeckt.

25

Manuale operativo per pulitori automatici da piscina

Congratulazioni per l'acquisto dell'aspiratore automatico per piscina più tecnologicamente

avanzato oggi sul mercato. Movi-Kleen è facile da usare e renderà economica e semplice la

manutenzione della vostra piscina. Seguendo queste semplici istruzioni, Movi-Kleen potrà

pulire rapidamente ed efficientemente la vostra piscina oggi stesso e per tanti anni a venire.

Installazione

• Collocare l'alimentatore di rete in un luogo che permetta al pulitore di raggiungere tutte le aree della piscina.

• Fare in modo d'inserire l'alimentatore esclusivamente in una presa elettrica protetta GFI (interruttore a corrente di guasto) o ELI (interruttore
automatico della corrente di dispersione).

• Esaminare l'alimentatore e controllare che il relativo interruttore sia nella posizione ‘spento’.

• Collegare l'alimentatore alla presa protetta.

• Collegare il pulitore congiungendo il suo connettore all'alimentazione. Il connettore è progettato in maniera tale da poter essere inserito
nell'alimentatore soltanto in una direzione. Assicurarsi che la spina sia inserita fino in fondo nell'alimentatore. Innestare il connettore a bloccaggio
(fascia di serraggio) sul connettore e ruotarlo in senso orario fino a quando non sia perfettamente inserito.

NON OPERARE IL PULITORE FUORI DALL'ACQUA.

IL SUO FUNZIONAMENTO FUORI DALL'ACQUA DANNEGGIA I MOTORI E ANNULLA LA GARANZIA

• Introdurre il pulitore in piscina e, se necessarrio, farlo basculare lateralmente per rilasciare eventuali bolle d'aria intrappolate. Il pulitore si porterà sul
fondo della piscina.

• Introdurre abbastanza cavo blu nell'acqua per garantire che il pulitore possa raggiungere tutte le aree della piscina.

• Ruotare l'interruttore sull'alimentatore in posizione ‘acceso’.

• Il pulitore comincerà l'attività di pulizia immediatamente.

• Il pulitore si spegnerà automaticamente dopo due ore.

• Se è necessaria una seconda operazione di pulitura o se l'unità viene spenta accidentalmente, bisognerà attendere un minuto prima di riavviarla.

NOTA IMPORTANTE: Durante il normale funzionamento, il pulitore sembrerà spegnersi per alcuni secondi, sollevare le ruote anteriori

dal fondo della piscina e procedere verso sinistra o destra oppure ruotare per una quantità di tempo indeterminata. Si tratta di una

funzionalità normale che è stata preprogrammata nell'unità per permettere una pulitura più efficiente e rapida della piscina.

26

Come rimuovere il pulitore dalla piscina

• Tirate lentamente il cavo blu per portare il pulitore in superficie e vicino al bordo della
piscina. EVITARE L’ESTRAZIONE DEL PULITORE DALLA PISCINA TIRANDOLO PER IL CAVO.

• Abbassandosi bisogna afferrare la maniglia del pulitore e rimuoverlo dalla piscina come
illustrato qui a seguito.

FIGURA 1: AFFERRARE LA MANIGLIA

FIGURA 2: SOLLEVARE IL PULITORE

DALLA PISCINA USANDO LA MANIGLIA

• Pulizia del sacchetto del filtro.

• Riporre il pulitore sul carrello caddy.

• Avvolgere il cavo sul carrello
tenendolo abbastanza allentato.

Per assicurarne un perfetto funzionamento
anche in futuro, si dovrebbe riporre l'unità
in un'area dove vi sia una certa protezione
dagli elementi atmosferici.

Pulitura del sacchetto del filtro

• Girare il pulitore sottosopra e metterlo a terra con il coperchio inferiore rivolto in alto.

• Ruotare le chiavette di bloccaggio rosse (nella zona della ruota) lasciandole nella
posizione di sblocco come illustrato nella Fig. 3. Poi spingere in dentro, verso il centro
dell'unità, le due clip rosse di bloccaggio situate vicino alla spazzola rotante. Alzandolo,
sollevare il coperchio inferiore.

AB

A: Premere le linguette rosse verso l’interno come

illustrato e sollevare il coperchio dal pulitore.

B: Ruotare le manopole verso l’interno come

indicato dalle frecce incise sul coperchio.

FIGURA 3

• Sostenere il coperchio inferiore come illustrato nella Fig. 4 ed estrarre la fascetta
contrassegnata con “TIRARE PER TOGLIERE IL SACCHETTO” (“PULL TO REMOVE BAG”)

FIGURA 4

• Rovesciare il sacchetto del filtro e usare la canna dell'acqua per rimuovere lo sporco come
illustrato nella Fig. 5. Se il sacchetto è moltro sporco, lo si può lavare in lavatrice, rovesciato, in
acqua fredda, con detergente delicato e da solo.

FIGURA 5

• Con la canna dell'acqua lavare via tutti i detriti accumulatisi sul coperchio inferiore,
accertandosi di ripulire da tutto lo sporco i filtri sottili situati sui portelli d'ingresso come
illustrato nella Fig. 6.

FIGURA 6

Il sacchetto del filtro dovrebbe essere ripulito dopo ogni uso.

27

• Per ricollegare il filtro al coperchio inferiore, rivoltare nuovamente il sacchetto.
Cominciare dal retro dove, sul sacchetto del filtro, è scritto “sping” (“push”) ed inserirne
il bordo nel canale: così facendo le linguette s’inseriscono nel sacchetto dove appare la

parola “SPINGI” (“PUSH”), come illustrato nella FIG. 7

FIGURA 7

• Abbassare completamente il bordo del filtro e lungo tutto il perimetro, accertandosi che sia
completamente inserito e si trovi dietro a tutte le linguette come illustrato nella Fig. 7a.

FIGURA 7A

• Prendere il coperchio inferiore e rigirarlo così che il sacchetto vi sia appeso sotto. Ricollocare
il coperchio inferiore nel pulitore ma facendo attenzione ad introdurre completamente il sacchetto
nel telaio del pulitore.

ACCERTARSI CHE IL FILTRO SIA INTERAMENTE
ALL’INTERNO DEL PULITORE, ALTRIMENTI IL COPERCHIO NON POTRÀ
CHIUDERSI ED AGGANCIARSI BENE.

FIGURA 7B

• Premere la sezione posteriore del
coperchio inferiore nel pulitore,
spingendo contemporanemente le clip di
bloccaggio verso il bordo del pulitore
finché non si sente un clic come illustrato
nella Fig. 7c.

FIGURA 7C

CLIC

• Una volta collocato bene il coperchio
inferiore, ruotare le clip di bloccaggio rosse
nella direzione opposta alle frecce incise sul
coperchio inferiore, finché non si fissano fra
le due chiusure sollevate.

Manutenzione del cavo

Utilizzando Movi-Kleen, il cavo potrebbe cominciare ad arrotolarsi. Se si arrotola
eccessivamente, può succedere che non tutte le aree della piscina vengano raggiunte
appropriatamente.

• Per srotolarlo, è meglio che il cavo sia bagnato.

• Mettere il pulitore a terra come illustrato qui di seguito.

• Bisogna utilizzare uno spazio libero che permetta al cavo di dipanarsi in linea retta.

• Tirare il cavo sollevandolo da terra

• Con le dita, srotolare il cavo nella direzione opposta a quella dell'arrotolamento.

• Quando il cavo è stato raddrizzato, arrotolarlo e riporlo come illustrato qui di seguito.

Con le dita, ruotare il
cavo per srotolare.

Riporre il cavo

• Avvolgere il cavo tenendolo abbastanza allentato come illustrato qui sotto.
Tenere il cavo vicino al pulitore.

Come illustrato, formare un anello di
circa due piedi (60 cm).

Nell’arrotolare il cavo, ruotarlo
leggermente in senso antiorario per
mantenerne la forma.

NON ARROTOLARE IL CAVO TROPPO
STRETTO INTORNO AD OGGETTI.

Una volta arrotolato bene il cavo,
collocarlo sul carrello dato in
dotazione.

Immagazzinamento invernale.

Se la temperatura scende regolarmente al di sotto dei 45 gradi Fahrenheit o 5 gradi
Celsius, il pulitore e l'alimentatore dovrebbero essere riposti al coperto.

28

Assemblaggio del carrello caddy

Controllare l'elenco delle parti sottoriportato: se vi sono parti mancanti o danneggiate,
email il servizio assistenza della Maxipool al info@maxi-pool.

A. 1 base del carrello caddy
B. 2 arresti per gli assi
C. 6 viti con testa ad impronta a croce
D. 6 copriviti nere
E. 2 rondelle per gli assi
F. 4 viti autofilettanti con testa ad

impronta a croce
G. 2 supporti di sostegno del pulitore (neri)
H. 1 asta assiale, sottile

I. 1 asta di supporto del gancio
J. 2 tubolari del caddy, grandi
K. 2 ganci del caddy
L. 1 impugnatura del caddy
M. 2 ruote

ATTREZZI RICHIESTI

• MARTELLO

• CACCIAVITE PER VITI CON TESTA A CROCE

• Prendere uno dei supporti di sostegno del pulitore e situarlo sulla base del caddy così che

l'innesto si affacci verso la parte inferiore della base come illustrato nella figura 8.

• Inserire i tubolari del caddy nella base: i fori grandi devono essere infilati nella base.

Accertarsi che i fori piccoli sul lato superiore dei tubolari siano rivolti verso l'interno del

carrello caddy come illustrato nella figura 9.

• Ribaltare la base
del caddy: avvitarvi
due viti auto­filettanti e i supporti
di sostegno del
pulitore che
collegano le due
parti. Ripetere
l'operazione per
l'altro supporto di
sostegno del pulitore.

FIG 9

Girare i fori verso il
centro

• Collocare l'asta assiale facendola passare
per la base del carrello e assicurandosi
che s’inserisca nei fori dei tubolari come
illustrato nella Fig. 10. L'asta assiale
dovrebbe sporgere leggermente da
entrambi i lati del caddy.

• Inserire una rondella sugli assi sporgenti
da ambo i lati della base del caddy.

• Innestare una ruota su ambo i lati
dell'asta assiale.

• Innestare il lato svasato dell'arresto
dell’asta nell'asse FIG. 11

• Girare l'intero assemblaggio di lato su
una superficie piana e dura con l'arresto
dell’asta posizionato orizzontalmente a
terra.

• Con un martello picchiettare leggermente
sull'altro lato dell'asta finché l'arresto si
assesta bene. Una volta completata
quest'operazione, girare l'unità, inserire
l'ultimo arresto e ripetere l'operazione
finché anche il secondo arresto si sia ben
assestato.

29

• Prendere uno dei due ganci del caddy e inserire l’asta di supporto nel foro svasato del
gancio. Far passare una vite a croce avvitandola al gancio del caddy nel supporto
dell'asta. Innestare ma non stringere fino in fondo. Ripetere l'operazione con l'altro
gancio del caddy come illustrato nella FIG. 12

• Innestare il gancio del caddy così assemblato alla sommità dei tubolari verticali con i
ganci rivolti verso l'alto e paralleli alla base del caddy. Allineare i fori delle viti sul lato
interno dei tubolari con il vano delle viti situato sui ganci del caddy. Avvitare le viti a
croce quasi fino in fondo ma senza stringere.

• Innestare l’impugnatura del caddy nel ricettacolo situato sulla sommità dei ganci del
caddy. L’impugnatura dovrebbe incurvarsi in direzione opposta al caddy verso il retro
dell'unità (e in direzione opposta ai ganci del caddy). Allineare i fori delle viti con il vano
delle viti situato sul gancio del caddy. A questo punto stringere le viti a croce. Fig. 13

• Inserire i sei copriviti neri nei vani delle viti per nasconderle.

• Collocare il trasformatore nella sede ad esso destinata sulla base del caddy come illustrato
nella fig. 14.

• Collocare il pulitore sul caddy con le ruote in avanti e verso il basso. Le spazzole
rimarranno sospese in questa posizione per prolungare la longevità del pulitore e
migliorarne le proprietà di pulitura. Avvolgere il cavo tenendolo abbastanza allentato
(vedere sopra) e appenderlo ai ganci del caddy come illustrato nella Fig. 15

30

MK51EU

GARANZIA LIMITATA

Il Movi-Kleen eʼ stato prodotto, collaudato ed ispezionato seguendo dei requisiti
ingegnieristici attentamente studiati. Eʼ garantito contro difetti di materiale e di lavorazione
in normali circostanze di utilizzo e servizio, secondo le qualifiche, le condizioni ed i limiti
indicati qui appresso.

Questa garanzia eʼ estesa al primo cliente/acquirente per un periodo di 24 mesi a partire
dalla data dellʼacquisto.

Questa garanzia copre soltanto un normale e ragionevole uso del Movi-Kleen. Danni,
difetti, cattivo funzionamento od altri problemi che provengono dallʼutilizzo effettuato
senza il trasformatore originale o da un utilizzo che non rispetti le istruzioni fornite nel
manuale dellʼUtente, tra cui la mancanza da parte dellʼacquirente di provvedere alla
ragionevole e necessaria manutenzione, renderaʼ nulla questa garanzia. Danni, difetti,
cattivo funzionamento od altri problemi causati od associati a riparazioni effettuate da
persone che non siano dei rappresentanti autorizzati della MAXIPOOL non rientrano nella
garanzia.

Gli obblighi di garanzia della MAXIPOOL sono limitati alla riparazione od alla sostituzione
del prodotto o dei componenti difettosi, a scelta della MAXIPOOL. Nella riparazione o nella
sostituzione potrebbe rientrare lʼuso di componenti e/o sistemi modificati a scelta della
MAXIPOOL. La MAXIPOOL non saraʼ ritenuta responsabile in nessuna circostanza o per
nessun importo derivante da danni consequenziali od incidentali, da infortuni o danni a
persone o cose che usano o usati in relazione al prodotto, perdita di profitti od altri costi o
spese di qualsiasi genere.

NON VI SONO ALTRE GARANZIE OD ASSERZIONI, SIA ESPRESSE CHE IMPLICITE,
SIA CHE RIGUARDINO LA COMMERCIABILITAʼ, LʼIDONEITAʼ PER UN USO
PARTICOLARE, OD ALTRO, FATTE DALLA MAXIPOOL OLTRE A QUELLE DESCRITTE
ESPRESSAMENTE IN QUESTA GARANZIA. NESSUNA PERSONA, DITTA, O SOCIETAʼ
Eʼ AUTORIZZATA A RILASCIARE ALCUNA DICHIARAZIONE O AD INCORRERE IN
OBBLIGHI A NOME O PER CONTO DELLA MAXIPOOL, CON LʼECCEZIONE DELLE
AFFERMAZIONI QUI FATTE. I RIMEDI INDICATI IN QUESTA GARANZIA SONO
ESPRESSAMENTE INTESI COME GLI UNICI RIMEDI DISPONIBILI ALLʼACQUIRENTE,
E QUESTA GARANZIA COSTITUISCE LʼINTERO ACCORDO TRA LA MAXIPOOL E
LʼACQUIRENTE. QUESTA GARANZIA DESCRIVE GLI UNICI OBBLIGHI DELLA
MAXIPOOL PER QUANTO RIGUARDA QUESTO PRODOTTO, E NON ESISTONO
ALTRE GARANZIE CHE VANNO ALDILAʼ DELLA DESCRIZIONE FORNITA.

Per poter ottenere il servizio assistenza, lʼacquirente deve contattare il negozio dove è
stato acquistato Movi-Kleen. Dopo aver ricevuto lʼapprovazione dal negozio, rimandare
Movi-Kleen, adeguatamente imballato, alla sede indicata dal negoziante. Attaccate al
Movi-Kleen una copia della fattura contenente la data dʼacquisto, il numero di serie e la
descrizione del problema.

AVVERTENZA:

Alcuni rivestimenti in vinile sono piuʼ suscettibili di altri allʼusura della superficie od alla
rimozione dei disegni, causate da oggetti, come spazzole, galleggianti, giocattoli, boa
galleggianti per pastiglie di cloro, e pulitori automatici di piscine, che possano venire a
contatto con la superficie in vinile. Questi disegni si possono graffiare o scalfire
semplicemente strofinando la superficie con una spazzola. Anche lʼinchiostro dei disegni
si puoʼ logorare venendo in contatto con oggetti che si trovano nella piscina. La
MaxiPool non eʼ responsabile, neʼ rientra in questa garanzia limitata, per la rimozione dei
disegni, abrasioni, segni o danni di vario tipo ai rivestimenti in vinile.

31

Manual de Operação do Limpador Automatizado Movi-Kleen para Piscinas

Parabéns pela sua compra do aspirador automático para piscinas mais avançado tecnologicamente que

hoje está disponível. O Movi-Kleen é fácil de utilizar e fará a manutenção da sua piscina a um preço

acessível e sem esforço. Seguindo estas instruções simples, assegurará que o Movi-Kleen limpará a sua

piscina rápida e eficientemente hoje e durante muitos anos no futuro.

Instalação

• Coloque a fonte de energia numa área que permita ao limpador cobrir todas as zonas da sua piscina.

• Não se esqueça de ligar a fonte de energia somente a uma tomada eléctrica protegida com um corta-circuito de falha na terra (GFI - ground fault
interrupter) ou um corta-circuito impeditivo de passagem de corrente para o solo (ELI - earth leak interrupter).

• Veja a fonte de energia e verifique se o interruptor de ligar está na posição de desligado.

• Ligue a fonte de energia na tomada protegida.

• Ligue o conector do limpador à fonte de energia. O conector é do tipo codificado, pelo que só tem uma forma de ligar à fonte de energia.
Assegure-se de que a tomada está enfiada até ao fundo na fonte de energia. Enfie o fecho do conector (protector) no conector e rode-o no sentido
dos ponteiros do relógio, até estar preso.

NÃO DEIXE O LIMPADOR TRABALHAR FORA DE ÁGUA.

SE DEIXAR O LIMPADOR TRABALHAR FORA DE ÁGUA DANIFICARÁ OS MOTORES E INVALIDARÁ A GARANTIA

•

Coloque o limpador na piscina e, se necessário, agite-o para os lados para libertar todo o ar que se encontra preso nele. O limpador irá para o fundo da piscina.

• Ponha o suficiente do cabo azul de energia dentro da água para garantir que o limpador pode facilmente alcançar todas as áreas da piscina.

• Coloque o interruptor existente na fonte de energia na posição de ligado.

• O limpador começará o seu programa de limpeza.

• O limpador desligar-se-á automaticamente ao fim de duas horas.

• Se for necessária uma segunda limpeza ou a unidade for acidentalmente desligada, deve esperar um minuto antes de voltar a ligar a unidade.

NOTA IMPORTANTE: Durante a operação normal, o limpador parece desligar-se por uns segundos, levanta as rodas da frente do fundo

da piscina e move-se para a esquerda ou direita ou roda durante um período indeterminado de tempo. Isto é normal e foi pré

programado na unidade no sentido de garantir a limpeza mais rápida e eficiente da sua piscina.

32

Remover o limpador da piscina

• Devagar, puxe o cabo azul de energia para trazer o limpador à superfície da piscina e perda
da beira desta. NÃO PUXE O LIMPADOR PARA FORA DA PISCINA PELO CABO DE ENERGIA.

• Agarre a pega do limpador e remova-o da piscina como se mostra em baixo.

.

Figura 1 PEGA DE AGARRAR

Figura 2 LEVANTE DA PISCINA PELA

PEGA

• Limpe o saco do filtro.

• Coloque o limpador no carrinho.

• Enrole, de forma solta, o cabo no
carrinho..

A unidade deve ser armazenada numa
área que permita alguma protecção contra
os elementos, para assegurar que ela
mantém o seu acabamento.

Limpeza do Saco do Filtro

• Vire o limpador com a parte de baixo para cima e coloque-o no chão de modo a que a
tampa do fundo esteja exposta.

• Rode os pinos vermelhos de fecho (junto às rodas) para a posição de abertos, como se
mostra na Fig. 3. Depois, pressione as duas molas vermelhas de fecho, existentes junto
ao rolo de escovas, para baixo, na direcção do centro da unidade. Levante a tampa do
fundo para fora.

AB

A: Pressione as molas vermelhas para dentro, como

se mostra, e levante a tampa do limpador

B: Rode os pinos de fecho para dentro, conforme

indicado pelas setas na tampa

Figura 3

• Segure a tampa do fundo como se mostra na Fig. 4 e puxe a etiqueta marcada PUXE PARA
REMOVER O SACO (PULL TO REMOVE BAG)

Figura 4

• Vire o saco do avesso e lave todos os detritos com a mangueira, como se mostra na Fig. 5. Se
estiver muito sujo, pode ser lavado na sua máquina de lavar roupa, virado do avesso, com
água fria, detergente suave e sozinho.

FIGURA 5

• Lave todos os detritos da tampa do fundo, assegurando-se que tira todos os detritos dos
filtros pequenos existentes nas portas de entrada, como se mostra na Fig. 6.

FIGURA 6

O saco do filtro deve ser limpo depois de cada utilização.

33

• Para voltar a prender o filtro à tampa do fundo, vire a parte exterior do saco do filtro
para fora. Comece na parte de trás, onde o saco do filtro diz 'pressionar' (push), e
insira o rebordo do filtro no canal de modo a que as molas segurem o saco no sítio onde

a palavra “PUSH” está, como se mostra na FIG. 7

FIGURA 7

• Pressione o rebordo do filtro para baixo em todo o perímetro, assegurando-se de que ele
está completamente assente e por trás de todas as molas, como se mostra na Fig. 7a

.

FIGURA 7A

• Apanhe a tampa do fundo e rode-a de modo a que o saco fique pendurado por baixo dela.
Coloque a tampa do fundo novamente no limpador, tendo o cuidado de enfiar o saco do
filtro no corpo do limpador.

ASSEGURE-SE DE QUE TODO O MATERIAL DE
FILTRAGEM ESTÁ DENTRO DO LIMPADOR, CASO CONTRÁRIO A TAMPA
NÃO FECHA NEM PRENDE ADEQUADAMENTE.

FIGURA 7B

• Pressione a secção traseira da tampa do
fundo no limpador ao mesmo tempo que
empurra as molas de fecho na direcção
da beira do limpador até ouvir um
estalido, como se mostra na Fig. 7c.

FIGURA 7C

ESTALIDO

• Quando a tampa do fundo estiver
devidamente assente, rode as molas
vermelhas de fecho na direcção oposta à das
setas embutidas na tampa do fundo até ela
prender entre os dois fechos elevados.

Manutenção do Cabo de Energia

Durante a utilização do seu Movi-Kleen, o cabo de energia pode começar a enrolar-se. O
enrolamento excessivo pode levar a uma limpeza imprópria da sua piscina.

• Para desenrolar o cabo de energia, é melhor que este esteja molhado.

• Coloque o limpador no chão, como se mostra em baixo.

• Utilize uma área desocupada que permita que o cabo de energia se estique numa linha direita.

• Levante o cabo de energia do chão

• Com os dedos, role o cabo de energia na direcção oposta àquela em que ele está enrolado.

• Quando direito, dobre o cabo de energia para armazenagem como se mostra em baixo.

Para desenrolar,
rode o cabo com
os dedos

Guardar o Cabo de Energia

• Faça laços largos com o cabo de energia, como se mostra em baixo.
Segure o cabo perto do limpador.

Faça laços de cerca de dois pés com o
cabo de energia, como se mostra.

Para manter a forma, quando fizer
os laços, role o cabo de energia
ligeiramente de uma maneira
contrária à direcção dos ponteiros do
relógio.

NÃO ENROLE O CABO DE ENERGIA DE
FORMA MUITO APERTADA À VOLTA
DE OBJECTOS.

Quando o cabo de energia estiver
devidamente enrolado, coloque-o no
carrinho fornecido.

Armazenamento no Inverno.

Se as temperaturas forem regularmente abaixo de 45 graus Fahrenheit ou 5 graus Celsius,
o limpador e a fonte de energia deverão ser armazenados em interior.

34

Montagem do Carrinho

Verifique a lista das peças em baixo e se houver quaisquer peças em falta ou danificadas,
email ao serviço aos clientes da MaxiPool pelo info@maxi-pool, para ajuda.

A. 1 Base do carrinho
B. 2 Peças de arresto dos eixos
C. 6 Parafusos com cabeça Phillips
D. 6 Coberturas pretas de parafusos
E. 2 Anilhas de eixos
F. 4 Parafusos de auto inserção com

cabeça Phillips

G. 2 Braçadeiras de montagem do

limpador (pretas)

H. 1 Varão fino do eixo
I. 1 Varão de apoio de gancho
J. 2 Postes largos do carrinho
K 2 Ganchos do carrinho
L. 1 Pega do carrinho
M. 2 Rodas
FERRAMENTAS NECESSÁRIAS

• MARTELO

• CHAVE DE PARAFUSOS PHILLIPS

• Pegue numa das braçadeiras de montagem do limpador e posicione-a na base do
carrinho, de modo que a mandíbula fique virada para a parte inferior da base, como se
mostra na figura 8

• Coloque os postes do carrinho na base, com os orifícios grandes inseridos na base.
Assegure-se de que os orifícios pequenos existentes no lado superior dos postes estão
posicionados virados para o interior do carrinho, como se mostra na figura 9.

• Rode a base do carrinho
ao contrário e aparafuse
dois parafusos de auto
inserção na base e nos
braçadeiras de
montagem do limpador
que ligam as duas peças.
Repita a operação para
a outra braçadeira de
montagem do limpador.

FIG 9

Rode os orifícios em
direcção ao centro

• Coloque o varão do eixo através da base
do carrinho, assegurando- se que ele
passa através dos postes do carrinho,
como se mostra na Fig. 10. O varão do
eixo deve sair ligeiramente em ambos os
lados do carrinho

• Coloque uma anilha no eixo, em ambos
os lados da base do carrinho.

• Enfie uma roda em ambos os lados do
varão do eixo.

• Enfie a extremidade cónica da peça de
arresto do varão no varão do eixo, FIG. 11

• Rode todo o conjunto de lado, numa
superfície firme e direita, com a peça de
arresto do varão plana no chão.

• Com um martelo, bata ligeiramente no
outro lado do varão até a peça de arresto
do varão assentar. Quando tiver
terminado, vire a unidade para o outro
lado, insira a última peça de arresto do
varão e repita o processo até a segunda
peça de arresto estar assente.

35

• Pegue num dos dois ganchos do carrinho e insira o varão de apoio no orifício engastado
existente no gancho. Aparafuse um parafuso com cabeça Phillips através do gancho do
carrinho e no varão de apoio. Aperte, mas não completamente. Repita a operação para
o outro gancho do carrinho, como se mostra na FIG. 12

• Enfie o conjunto dos ganchos do carrinho no topo dos postes do carrinho, com estes na
posição vertical, com os ganchos a apontar para cima e suspensos acima da base do
carrinho. Alinhe os orifícios dos parafusos no interior dos postes com a protuberância dos
parafusos existente nos ganchos do carrinho. Aparafuse os parafusos com cabeça Phillips
quase até ao fim, mas não completamente.

• Enfie a pega do carrinho no receptáculo existente no topo dos ganchos do carrinho. A
pega deverá curvar para fora do carrinho, em direcção à parte de trás da unidade (em
oposição aos ganchos do carrinho). Alinhe os orifícios dos parafusos com a protuberância
dos parafusos existente no gancho do carrinho. Neste ponto, aparafuse totalmente todos
os parafusos com cabeça Phillips. Fig. 13

• Insira as seis coberturas pretas de parafusos nas protuberâncias de parafusos, para
esconder os parafusos.

• Coloque o transformador no seu local de montagem, na base do carrinho, como se
mostra na Fig. 14.

• Coloque o limpador no carrinho, com as rodas viradas para a frente e para baixo. As
escovas ficarão suspensas nesta posição, o que prolongará a longevidade e as
propriedades de limpeza do limpador. De forma solta, enrole o cabo de energia (veja a
figura em cima) e suspenda nos ganchos do carrinho, como se mostra na Fig. 15

36

MK51EU

G A R A N T I A L I M I T A D A

O Movi-Kleen foi fabricado, testado e inspeccionado em conformidade com requisitos de
engenharia cuidadosamente especificados. Tem a garantia de estar isento de defeitos
nos materiais e mão-de-obra, em circunstâncias de utilização e serviço normais,
subordinado às qualificações, condições e limitações descritas em baixo.

Esta garantia é concedida ao primeiro consumidor/comprador por um período de 24
Meses a contar da data da compra.

Esta garantia apenas cobre a utilização normal e razoável do Movi-Kleen. Os danos,
defeitos, problemas de funcionamento ou outras falhas surgidas da sua utilização sem o
transformador original ou de qualquer utilização que não observe as instruções no Manual do
Operador, incluindo, por parte do comprador, o não providenciar a manutenção razoável e
necessária, tornarão esta garantia inválida. Não serão cobertos os danos, defeitos,
problemas de funcionamento ou outras falhas causadas por, ou relacionadas com,
reparações efectuadas por qualquer instalação de serviço que não seja representante de
serviço autorizada da MAXIPOOL.

As obrigações da MAXIPOOL no âmbito da garantia serão limitadas à reparação ou
substituição do produto ou de qualquer componente deficiente, conforme opção da
MAXIPOOL. Essa reparação ou substituição poderá incluir a utilização de componentes
e/ou unidades recondicionadas, conforme opção da MAXIPOOL. A MAXIPOOL não será
responsável, seja em que circunstâncias for ou em qualquer montante, por quaisquer danos
em consequência ou incidentais, ou por qualquer lesão ou danos causados a pessoas ou
propriedades, pela utilização ou pelo uso em conexão com o produto, nem pela perda de
lucros ou outros custos ou despesas de qualquer tipo ou caracter.

NÃO HÁ QUAISQUER OUTRAS GARANTIAS OU AFIRMAÇÕES, EXPRESSAS OU
IMPLÍCITAS, QUER DE EXPLORABILIDADE, ADEQUAÇÃO PARA UM FIM EM
PARTICULAR, OU OUTRO, PRESTADAS PELA MAXIPOOL, PARA ALÉM DAS
ESPECIFICAMENTE REFERIDAS NESTA GARANTIA. NENHUMA PESSOA, FIRMA OU
EMPRESA ESTÁ AUTORIZADA A PRESTAR QUAISQUER AFIRMAÇÕES OU A
ASSUMIR QUAISQUER OBRIGAÇÕES EM NOME OU POR CONTA DA MAXIPOOL,
EXCEPTO CONFORME AQUI INDICADO. AS COMPENSAÇÕES ESTABELECIDAS
NESTA GARANTIA SÃO EXPRESSAMENTE ENTENDIDAS COMO SENDO AS ÚNICAS
COMPENSAÇÕES DISPONÍVEIS PARA O COMPRADOR, E ESTA GARANTIA CONTÉM
O ACORDO TOTAL E COMPLETO ENTRE A MAXIPOOL E O COMPRADOR. ESTA
GARANTIA ESTABELECE AS ÚNICAS OBRIGAÇÕES DA MAXIPOOL NO QUE
RESPEITA A ESTE PRODUTO, E NÃO HÁ QUAISQUER GARANTIAS QUE SE
PROLONGUEM PARA ALÉM DA DESCRIÇÃO AQUI CONTIDA.

Para obter serviço no âmbito da garantia, contacte a loja onde comprou o seu Movi­Kleen. Depois de a loja lhe ter dado um impresso de aprovação, devolva o Movi-Kleen,
adequadamente empacotado, à direcção especificada pela loja. Com o Movi-Kleen, envie
uma cópia da factura com a data da compra, o número de série e a descrição do
problema.

CUIDADO:

Alguns revestimentos de vinil são mais susceptíveis, que outros, de desgaste na superfície
ou de perder o padrão devido a objectos, como escovas, flutuadores, brinquedos,
distribuidores de cloro e dispositivos automáticos de limpeza de piscinas, entrarem em
contacto com a superfície de vinil. Esses padrões podem ser severamente riscados ou sofrer
abrasão, pelo simples esfregar da superfície com uma escova. A tinta do padrão também
pode desaparecer quando entra em contacto com objectos existentes na piscina. A MaxiPool
não é responsável nem esta garantia limitada cobre o desaparecimento do padrão, a
abrasão, as marcas ou qualquer tipo de danos aos revestimentos de vinil.

37

Handleiding voor gebruik van Movi-Kleen automatische zwembadreiniger

Bedankt voor uw aankoop van de technologisch meest geavanceerde automatische zwembadreiniger van

alle tijden. De Movi-Kleen is eenvoudig te gebruiken en maakt het onderhoud van uw zwembad

betaalbaar en moeiteloos. Volg deze simpele aanwijzingen en u kunt er van uitgaan dat Movi-Kleen uw

zwembad nu en nog vele jaren snel en efficiënt zal reinigen.

Installatie

• Schakel de stroomvoeding naar de machine op een geschikte plek in zodat de reiniger alle hoeken van het zwembad kan bereiken.

• Zorg ervoor dat u de stroomvoeding alleen in een elektrisch stopcontact insteekt dat beschermd is door een aardlekschakelaar (ground fault
interrupter of earth leak interrupter).

• Controleer de stroomvoeding en verzeker u dat de schakelaar uitgeschakeld is.

• Steek de stroomvoeding in het beschermde stopcontact in.

• Sluit het aansluitstuk van de reiniger op de stroomvoeding aan. Het aansluitstuk is zo gemaakt dat het alleen op een manier op de stroomvoeding
aangesloten kan worden. Zorg ervoor dat de stekker volledig in de stroomvoeding is ingestoken. Schuif het aansluitstukslot (ontspanner) op het
aansluitstuk en draai het aansluitstukslot met de klok mee totdat deze goed vastzit.

LAAT DE REINIGER NIET BUITEN HET WATER LOPEN. INDIEN U DE ZWEMBADREINIGER BUITEN HET WATER IN

WERKING STELT RISKEERT U SCHADE AAN DE MOTOR EN DE GARANTIE VERVALT.

• Plaats de reiniger in het zwembad en zonodig schud deze zodat de lucht kan ontsnappen. De reiniger zal daarna naar de bodem van het zwembad zinken.

• Zorg dat er voldoende blauwe kabel in het water komt zodat de reiniger probleemloos alle hoeken van het zwembad kan bereiken.

• Schakel de schakelaar op de stroomvoeding in.

• De reiniger begint met zijn schoonmaakprogramma.

• De reiniger sluit na twee uur automatisch af.

• Mocht een tweede reinigingsbeurt nodig zijn of indien de stroomtoevoer toevallig onderbroken wordt dient u één minuut te wachten voordat u de reiniger
opnieuw inschakelt.

BELANGRIJKE MEDEDELING: Tijdens de normale werking schakelt de reiniger gedurende enkele seconden uit, tilt de voorwielen

omhoog en beweegt naar links of naar rechts, of draait een tijdje in het rond. Dit is normaal en is voorgeprogrammeerd om ervoor te

zorgen dat uw zwembad op de snelste en de meest efficiënte manier wordt gereinigd.

38

Verwijderen van de reiniger uit het zwembad

• Trek langzaam op de blauwe kabel om de reiniger naar boven en vlakbij de rand van het
zwembad te halen. U MAG DE REINIGER NIET MET BEHULP VAN DE KABEL BOVEN
WATER HALEN

.

• Pak de handgreep vast en verwijder de reiniger uit het zwembad zoals hieronder afgebeeld.

Afbeelding 1 HANDGREEP VASTPAKKEN

Afbeelding 2 OMHOOG BRENGEN MET

BEHULP VAN HANDGREEP

• Maak de filterzak schoon.

• Plaats de reiniger op het wagentje.

• Rol de kabel losjes op het wagentje.

De machine dient in een ruimte te worden
opgeslagen die enige bescherming biedt
tegen de beschadiging van lak.

Filterzak schoonmaken

• Draai de reiniger ondersteboven en plaats deze op de grond zodat de onderkant
zichtbaar is.

• Ontgrendel rode sluitpinnen (vlakbij de wielen) zoals te zien op Afb. 3. Schuif
vervolgens twee rode sluitpinnen die zich vlakbij de rollerborstel bevinden naar het
middelste gedeelte van de machine. Trek de onderkant van de machine omhoog.

AB

A: Duw deze rode lipjes naar binnen, zoals afgebeeld,

en haal het deksel van de zwembadreiniger af

B: Draai deze knoppen naar binnen, zoals aangegeven

d.m.v. de pijlen op het deksel

Afbeelding 3

• Houdt de onderkant vast zoals te zien op Afb. 4 en trek op het lusje met daarop "TREK
OMHOOG VOOR HET VERWIJDEREN VAN ZAK" ("PULL TO REMOVE BAG").

Afbeelding 4

• Draai de filterzak ondersteboven en spoel deze met een slang uit, zoals te zien op Afb. 5.
Mocht de zak heel erg vies zijn kunt u deze binnenstebuiten gekeerd in de wasmachine wassen,
met koud water en een mild afwasmiddel en apart van andere was. .

AFBEELDING 5

• Spoel met een slang alle vuiloverblijfselen uit zoals te zien op Afb. 6 om er zeker van te
zijn dat al het vuil uit de filter op de inlaatdeuren weggespoeld zijn.

AFBEELDING 6

De filterzak dient na ieder gebruik te worden schoongemaakt.

39

• Voor het vastmaken van de filter op de onderkant van de machine dient u de filterzak
opnieuw binnenstebuiten te keren zodat de juiste zijde naar buiten wijst. Begin met het
plaatsen van de zak aan de achterkant waar een label met 'push' daarop te zien is en
steek de rand van de filterzak in de gleuf zodat de lipjes de zak vasthouden op de plek

waar het woord “INDRUKKEN” (“PUSH”) zichtbaar is, zoals te zien op Afb. 7.

AFBEELDING 7

• Druk de filterrand naar beneden langs de hele buitenrand om ervoor te zorgen dat het
volledig is ingestoken en geplaatst achter de lipjes, zoals te zien op Afb. 7a.

AFBEELDING 7A

• Til het onderste deksel omhoog en keer het om zodat de zak onderaan komt te hangen.
Plaats het onderste deksel terug in de reiniger en wees voorzichtig zodat de filterzak op de
juiste wijze in de reiniger wordt geplaatst.

ZORG ERVOOR DAT AL HET FILTER­MATERIAAL ZICH BINNEN DE REINIGER BEVINDT OMDAT HET DEKSEL
ANDERS NIET ZAL SLUITEN EN OP DE JUISTE WIJZE VERGRENDELEN.

AFBEELDING 7B

• Druk op de achterkant van het onderste
deksel en duw deze in de reiniger; de
sluitclips worden in de richting van de
randen van de reiniger geduwd, zoals te
zien op Afb. 7c, totdat een hoorbaar
klikgeluid gemaakt wordt.

AFBEELDING 7C

KLIK

• Nadat het onderste deksel op de juiste wijze
is geplaatst dient u de rode sluitpinnen in de
tegenovergestelde richting van de pijlen die
op het deksel te zien zijn te draaien totdat
het deksel tussen de twee verhoogde sloten
komt te zitten.

Onderhoud van kabel

Tijdens het gebruik van Movi-Kleen komt het voor dat de kabel begint te kronkelen.
Buitensporig opgerolde kabel kan ertoe leiden dat uw zwembad niet goed gereinigd wordt.

• U kunt de kabel het beste ontrollen wanneer deze nat is.

• Zet de reiniger op de grond, zoals hieronder afgebeeld.

• Zorg ervoor dat u voldoende ruimte hebt voor deze handeling zodat de kabel in een
rechte lijn uitgestrekt kan worden.

• Trek de kabel strak zodat deze net boven de grond hangt.

• Bestuur de kabel met uw vingers zodat deze kan ontrollen.

• Nadat de kabel rechtgezet is kunt u deze opbergen zoals hieronder afgebeeld.

Bestuur de kabel met
uw vingers zodat deze
kan ontrollen

Kabel opbergen

• Rol de kabel losjes op, zoals hieronder afgebeeld.
Houdt het snoer dicht bij de reiniger

vast. Rol het snoer in een ongeveer
zestig centimeter lange lus op, zoals
hieronder afgebeeld.

Tijdens het oprollen dient u de kabel
iets tegen de wijzers van de klok in
te draaien zodat de juiste vorm kan
worden bewaard.

WIKKEL DE SNOER NIET TE STRAK OM
DE VOORWERPEN HEEN

Als de kabel op de juiste wijze is
gewikkeld kunt u deze op het
wagentje plaatsen.

Winteropslag

Bij aanhoudende temperaturen lager dan 45 graden Fahrenheit of 5 graden Celsius dient u
de reiniger en de stroomvoeding in een gesloten ruimte op te bergen.

40

Montage van het wagentje

Controleer de onderstaande onderdelenlijst en indien eender welk onderdeel ontbreekt
neem contact op met de klantenservice van MaxiPool op email [email protected].

A. 1 Onderstel van het wagentje
B. 2 Asblokkeerders
C. 6 Phillips kopschroeven voor de machine
D. 6 zwarte schroefdoppen
E. 2 asafdichtingsringen
F. 4 zelftappende Phillips kopschroeven
G. 2 bevestigingsstukken (zwart)
H. 1 dunne asstang

I. 1 haaksteun
J. 2 lange stangen voor het wagentje
K. 2 haken voor het wagentje
L. 1 handgreep
M. 2 wielen
BENODIGD GEREEDSCHAP

• HAMER

• PHILLIPS KOPSCHROEVENDRAAIER

• Neem één van de bevestigingsstukken van de reiniger en plaats deze op het onderstel
van het wagentje zodat de klemhaak naar het lagere gedeelte van het onderstel wijst,
zoals te zien op afbeelding 8.

• Plaats de stangen voor het wagentje in het onderstel met de grote gaten in het onderstel
ingestoken. Zorg ervoor dat de kleinere gaten die zich aan de bovenkant van de stangen
bevinden naar de binnenkant van het wagentje wijzen, zoals te zien op afbeelding 9.

• Keer het onderstel om
en draai twee zelftap­pende schroeven in het
onderstel en in het
bevestigingsstuk in om
deze twee onderdelen
aan elkaar vast te
maken. Herhaal deze
procedure met het
tweede bevestigingsstuk.

FIG 9

Deze gaatjes dienen naar
de binnenkant van het
wagentje te zijn gericht

• Plaats de asstang in het onderstel van het
wagentje en zorg ervoor dat deze door
de stangen voor het wagentje worden
gehaald, zoals te zien op afb. 10. De
asstang zou aan beide kanten van het
wagentje lichtelijk moeten uitsteken.

• Plaats de asafdichtingsringen op de as en
doe dat aan beide kanten van het
onderstel van het wagentje.

• Schuif een wiel aan beide zijden van de
asstang.

• Steek het versmalde uiteinde van de
asblokkeerder in de asstang in - AFB. 11.

• Plaats het hele montagestel op een
stevige oppervlakte en met de
asblokkeerders exact op de grond.

• Sla met een hamer zachtjes tegen de
andere kant van de as totdat de
asblokkeerder op zijn plek komt te zitten.
Draai vervolgens het toestel om, druk de
tweede asblokkeerder in de as in en
herhaal deze procedure totdat de tweede
asblokkeerder op zijn plek komt te zitten.

41

• Neem één van de twee haken voor het wagentje en steek de stangsteun in het
ingesneden gat op de haak. Draai één van de Phillips kopschroeven voor de machine
door de haak van het wagentje in de stangsteun in. Draai stevig maar niet volledig vast.
Herhaal deze procedure met de andere haak, zoals te zien op AFB. 12.

• Schuif het hele montagestel van de haak op de bovenkant van de stangen met de haken
naar boven wijzend en opgehangen over het onderstel van het wagentje. Breng de
schroefgaten aan de binnenkant van de stangen in één lijn met de schroefnaaf op de
haken. Draai de Phillips kopschroef volledig in maar niet vast.

• Schuif de handgreep van het wagentje in de daartoe bestemde plek aan de bovenkant
van de haken van het wagentje. De handgreep dient zo te worden geplaatst dat het buigt
in de richting van de achterkant van het toestel (in de tegenovergestelde richting van de
haken van het wagentje). Breng de schroefgaten in één lijn met de schroefnaaf op de
haak van het wagentje. Draai alle Phillips kopschroeven stevig vast. Afb. 13

• Plaats zes zwarte schroefdoppen op de schroefnaven om de schroeven af te dekken.

• Plaats de transformator in zijn montageplek in het onderstel van het wagentje, zoals te
zien op afbeelding 14.

• Plaats de reiniger op het wagentje met de wielen naar voren en naar beneden wijzend.
De borstels zullen in deze positie zweven waardoor gebruiksduur en
schoonmaakvermogen van de reiniger verlengd worden. Rol het snoer losjes op en hang
deze op de haken, zoals te zien op Afb. 15.

42

MK51EU

B E P E R K T E G A R A N T I E

Movi-Kleen is gemaakt, getest en geïnspecteerd conform de zorgvuldig bepaalde
technische vereisten. Mits op normale wijze gebruikt en onderhouden en conform het
bepaalde uit de onderstaande aanwijzingen, voorwaarden en beperkingen is dit product
gegarandeerd vrij van materiaal- en productiefouten.

Deze garantie wordt verleend aan de eerste gebruiker/koper en is geldig tot 24 maanden
na de aankoopdatum.

Deze garantie dekt uitsluitend het gewone en verantwoorde gebruik van de Movi-Kleen.
Beschadigingen, defecten, slechte werking en andere operationele fouten, ontstaan als
gevolg van het gebruik van het apparaat zonder de originele transformator of wegens het
niet volgen van de instructies uit de handleiding, inclusief gevallen wanneer de koper
verzuimd heeft om het product van een redelijk en noodzakelijk onderhoud te voorzien,
maken deze garantie ongeldig. Beschadigingen, defecten, slechte werking en andere
operationele fouten ontstaan als gevolg of in verband met de reparaties uitgevoerd door
een andere onderhoudsmonteur dan de bevoegde onderhoudsvertegenwoordiger van
MAXIPOOL zullen niet worden gedekt.

De garantieverplichtingen van MAXIPOOL beperken zich tot reparatie of vervanging van
het product of van zijn defecte onderdeel, hetgeen uiteindelijk door MAXIPOOL bepaald
mag worden. MAXIPOOL is bevoegd om dergelijke reparatie of vervanging van een defect
onderdeel te verrichten door gebruik te maken van eerder gerepareerde onderdelen en/of
apparaten. MAXIPOOL kan nimmer en voor geen enkel bedrag verantwoordelijk of
aansprakelijk worden gesteld voor indirecte of bijkomende schade, persoonlijke letsels of
schade aan eigendommen ontstaan als gevolg van of in verband met het gebruik van het
product, of voor inkomstenverlies en andere kosten van welke aard dan ook.

MAXIPOOL GEEFT NOG WEIGERT GEEN ENKELE GARANTIE, UITDRUKKELIJKE OF
IMPLICIETE, DIE BETREKKING ZOU HEBBEN OP DE VERKOOPMOGELIJKHEDEN,

GESCHIKTHEID VOOR EEN BEPAALD DOEL OF ANDERSZINS, ANDERS DAN DE
GARANTIE DIE HIERIN SPECIFIEK VERMELD WORDT. GEEN ENKELE PERSOON,

ONDERNEMING OF BEDRIJF IS BEVOEGD OM NAMENS OF TEN BEHOEVE VAN
MAXIPOOL DIENSTEN TE WEIGEREN OF VERPLICHTINGEN OP ZICH TE NEMEN DIE
HIERIN NIET VERMELD ZIJN. DE ONDERSTEUNING VERMELD IN DEZE
GARANTIEVERKLARING DIENT TE WORDEN OPGEVAT ALS ENIGE MOGELIJKE
ONDERSTEUNING DIE AAN DE KOPER VERLEEND WORDT. DEZE
GARANTIEVERKLARING VORMT DERHALVE EEN VOLLEDIG OVEREENKOMST
TUSSEN MAXIPOOL EN DE KOPER. IN DEZE GARANTIEVERKLARING WORDEN
SLECHTS DE VERPLICHTINGEN VAN MAXIPOOL JEGENS DIT PRODUCT
UITEENGEZET EN BESTAAN ER VERDER GEEN ANDERE GARANTIES DIE VERDER
ZOUDEN GAAN DAN DEZE OMSCHREVEN IN AANVANG VAN DEZE VERKLARING.

Voor het verkrijgen van de in de garantie omschreven diensten neem contact op met de
winkel waar u uw Movi-Kleen heft aangeschaft. Nadat de winkel hiermee ingestemd heeft
breng de op een adequate wijze ingepakte Movi-Kleen naar de locatie aanbevolen door de
winkel. Vergeet niet een kopie van de factuur met daarin de aankoopdatum bij uw Movi­Kleen bij te sluiten als ook het serienummer en de beschrijving van het probleem.

WAARSCHUWING:

Bepaalde binnenzeilen in vinyl zijn gevoeliger voor oppervlakteslijtage of vervaging van het
versierpatroon veroorzaakt door voorwerpen zoals borstels, drijvende voorwerpen, speelgoed,
chloordispensers en zwembadrobotten die met de vinyloppervlakte in contact komen. Aan deze
versierpatronen kunnen zichtbare krassen of overmatige schuring ontstaan puur door met een
borstel over de zeiloppervlakte te gaan wrijven. De verf waarmee het versierpatroon is beschilderd
kan eveneens vervagen indien deze in contact komt met de voorwerpen in het zwembad.
MAXIPOOL neemt geen enkele verantwoordelijkheid op zich voor mogelijke vervaging van het
versierpatroon, afschuring, vlekken op of schade aan de binnenzeilen in vinyl, noch wordt dergelijke
schade gedekt door deze beperkte garantie.

www.maxi-pool.com • [email protected]
