Datenblatt
M189-2(L)
Öl– und Wasserbetrieb
Medienberührte Teile:
Abmessungen:
einfachwirkend, doppelter Luftantrieb
M189-2(L)
(Standard= Einlass unten)
Technische Daten:
Antriebsdruckluft: 1-10 bar / 14,5—145 psi
Max. zulässiger Betriebsdruck 4,000 bar/ 58,000 psi
Übersetzungverhältnis: 1:440
Hubvolumen/Doppelhub: 0.6 cm³/ 0.04 cu.inch
Anschlüsse:
Einlass: Standard: Einlass unten
Auslass: 9/16-18UNF
Luftanschluss: 3/8 BSP
Max. Betriebstemperatur: 60°C
Gewicht: 3.9 kg
Leistungsdiagramm für Druck und Volumenstrom siehe beiliegendes Kurvenblatt.
Dichtungen: M189-2(L): Polyurthan,
Pump Body: 1.4305
Kolben: 1.4112 (gehärtet)
Armaturen: 1.4104
Höhe: 255 mm
Tiefe: 100 mm
Breite: 112 mm
Seitlicher Einlass
1/4 BSP
Buna N
M189-2(L)S
Verfügbares Zubehör:
Luftkontrolleinheiten für M Serien mit Druckfilter, Kontrollmanometer und
Absperrventil
Um die Pumpe vor zu hohen Drücken zu schützen oder um den Auslassdruck
zu begrenzen besteht die Möglichkeit in Luftsicherheitsventil in die Luftleitung
zu installieren.
Für Rückfragen oder weitere Informationen stehen wir Ihnen gern zur Verfügung.
Im Rahmen der festgelegten technischen Eigenschaften und Leistungen behalten wir uns Änderungen in der Konstruktion und in der Ausführung unserer
Produkte vor. Es gelten ausschließlich unsere Allgemeinen Geschäftsbedingungen, einschließlich Produkthaftung, für alle erbrachten Produkte und erbrachten Leistungen.
Stand 02 / 2005 MAXIMATOR Datenblatt M189-2 Seite 1 von 3 DB.01.01.03.02
Sondergewinde am Einlass, z.B.
NPT
Spezielle Dichtungsmaterialien für Sondermedien auf Anfrage.
M189-2(L) mit C1
M189-2(L) mit C1/SV-Luft (Der maxi-
mal erforderliche Druck muss angegeben
werden.)
M189-2(L)-NPT
Stand 02 / 2005 MAXIMATOR Datenblatt M189-2 Seite 2 von 3 DB.01.01.03.02
N
8 bar
6 bar
8 bar
4 bar
6 bar
4 bar
P
/min)
Air consumption (l
Luftverbrauch/
1200
1000
800
600
400
200
0
0,22
0,20
0,18
0,16
0,14
0,12
0,10
max./Max.outlet pressure 4000 bar
B
Förderleistung/Flow (l/min)
0,08
0,06
Prüfflüssigkeit/Test Liquid: Wasser-Öl-Emulsion/Water Oil Emulsion ca. 1 - 10 cst
0,04
Betriebsdruck bei/Outlet Pressure at 4 bar Betriebsdruck bei/Outlet Pressure at 6 bar
Betriebsdruck bei/Outlet Pressure at 8 bar Luftverbrauch bei/Air consumption at 4 bar
Luftverbrauch bei/Air consumption at 6 bar Luftverbrauch bei/Air consumption at 8 bar
0,02

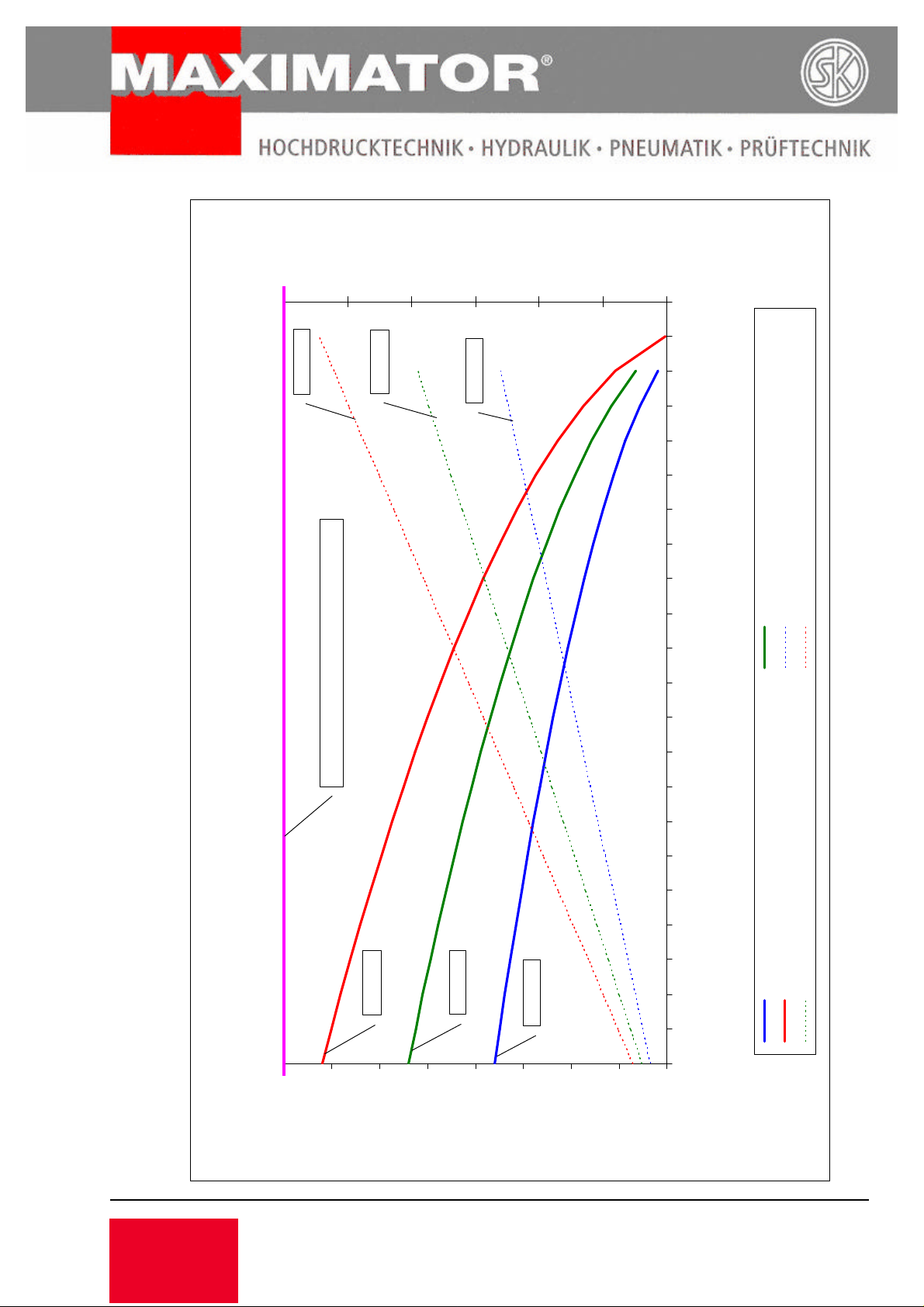

Leistungsdiagramm/Performance Graph M 189 -2L
0,00
0
4000
3500
3000
2500
2000
1500
1000
Outlet Pressure (bar)
Betriebsdruck/
Stand 02 / 2005 MAXIMATOR Datenblatt M189-2 Seite 3 von 3 DB.01.01.03.02
500
