Ordinateur bloc-notes PRO 6000 I
Manual d´Utilisateur
F
92
Table des matières
Remarque 95
Consignes de Sécurité Importantes 99
Réseau local sans fil .......................................................................................................101
Consignes de sécurité supplémentaires applicables aux appareils
à réseau local sans fil (Wireless LAN) ........................................................................102
Homologation européenne CE applicable aux appareils à réseau local sans fil .........103
Restrictions ....................................................................................................................10
France ........................................................................................................................10
Italie ...........................................................................................................................104
Pays-Bas .....................................................................................................................104
Radio-fréquences des appareils à réseau local sans fil ..................................................105
Dispositions légales : clauses de non-responsabilité .....................................................106
Équipment à la livraison 107
4
4
Préparation 10
Installation de la batterie .................................................................................................110
Retrait de la batterie .......................................................................................................11
Alimentation ................................................................................................................... 111
Mise sous tension de l’ordinateur ..................................................................................112
Gestion de la Consommation .........................................................................................113
Aperçu du Système 115
Vue de gauche ................................................................................................................115
Vue de droite ..................................................................................................................115

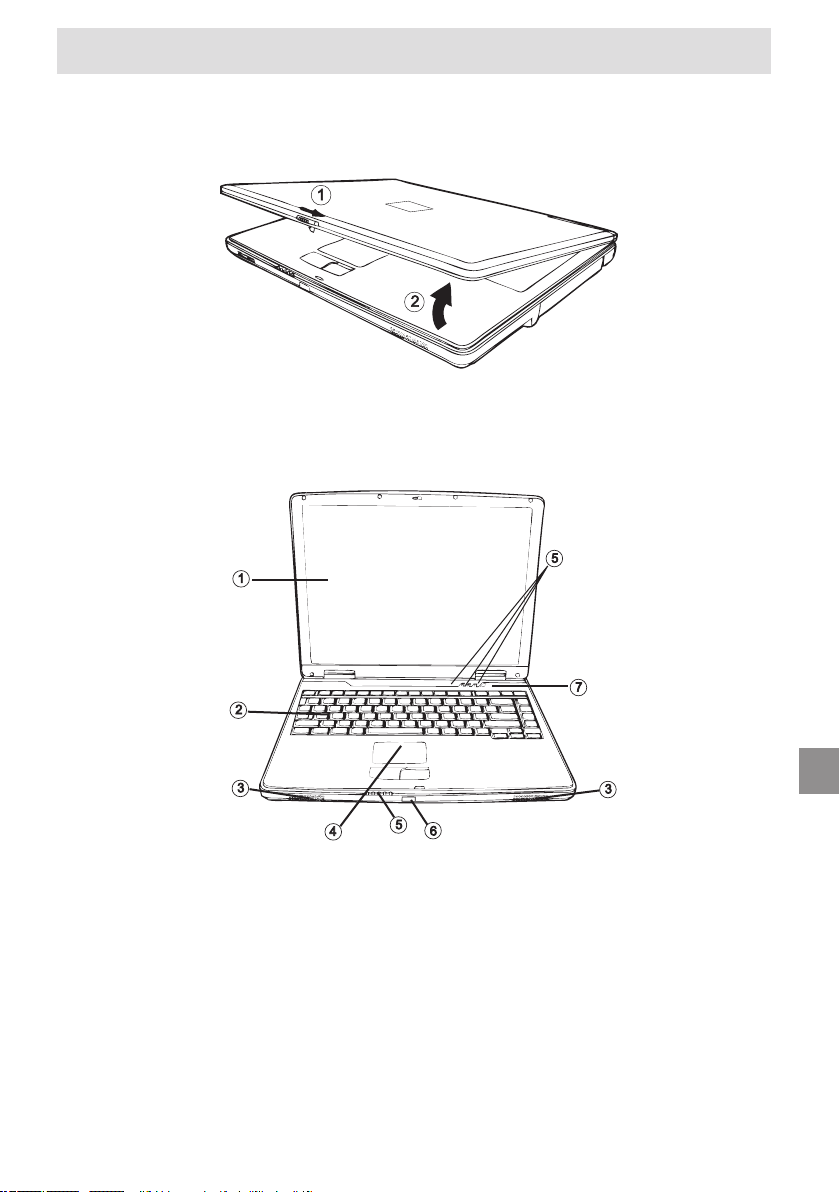

Vue de devant ................................................................................................................. 11
Vue de derrière .............................................................................................................. 116
Vue de dessous .............................................................................................................. 11
Explication des voyants DEL .......................................................................................... 117
Touches de raccourci ...................................................................................................... 118

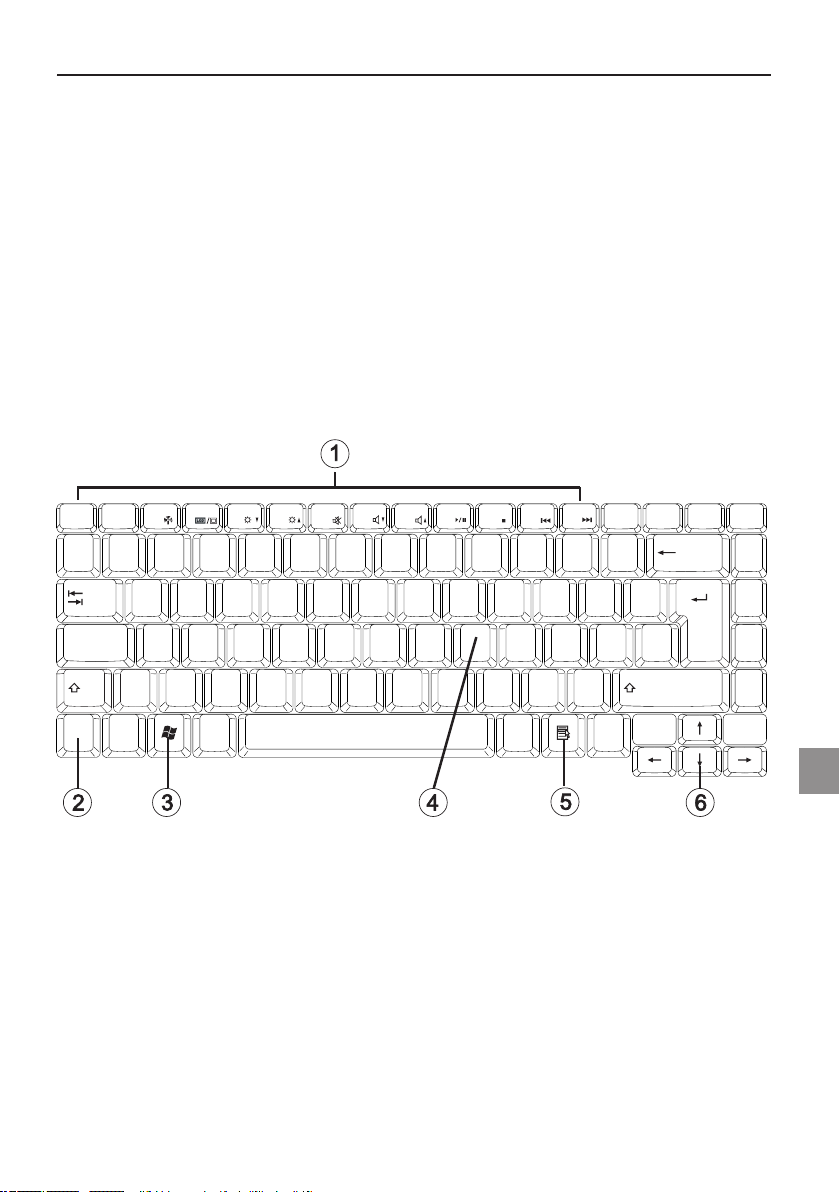

Clavier .............................................................................................................................119

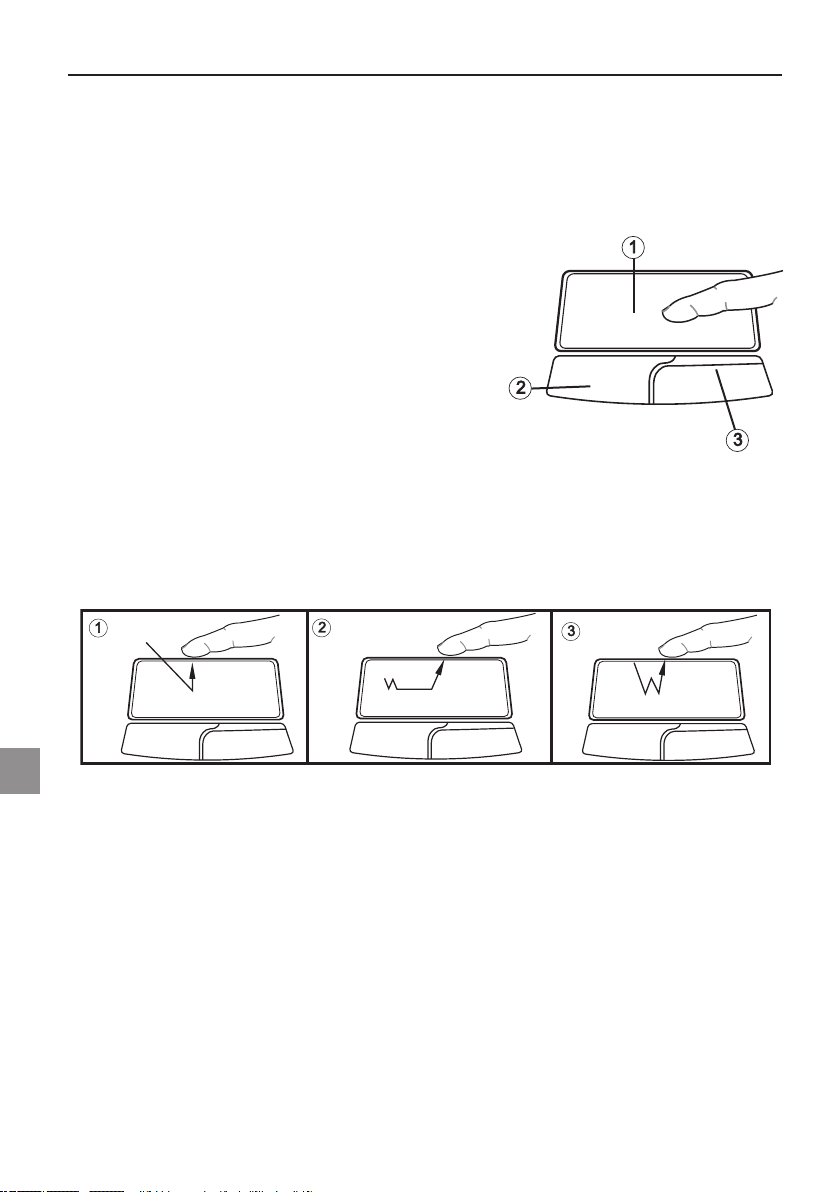

Pavé Tactile .................................................................................................................... 120
Manipulation du Pavé Tactile .......................................................................................... 12

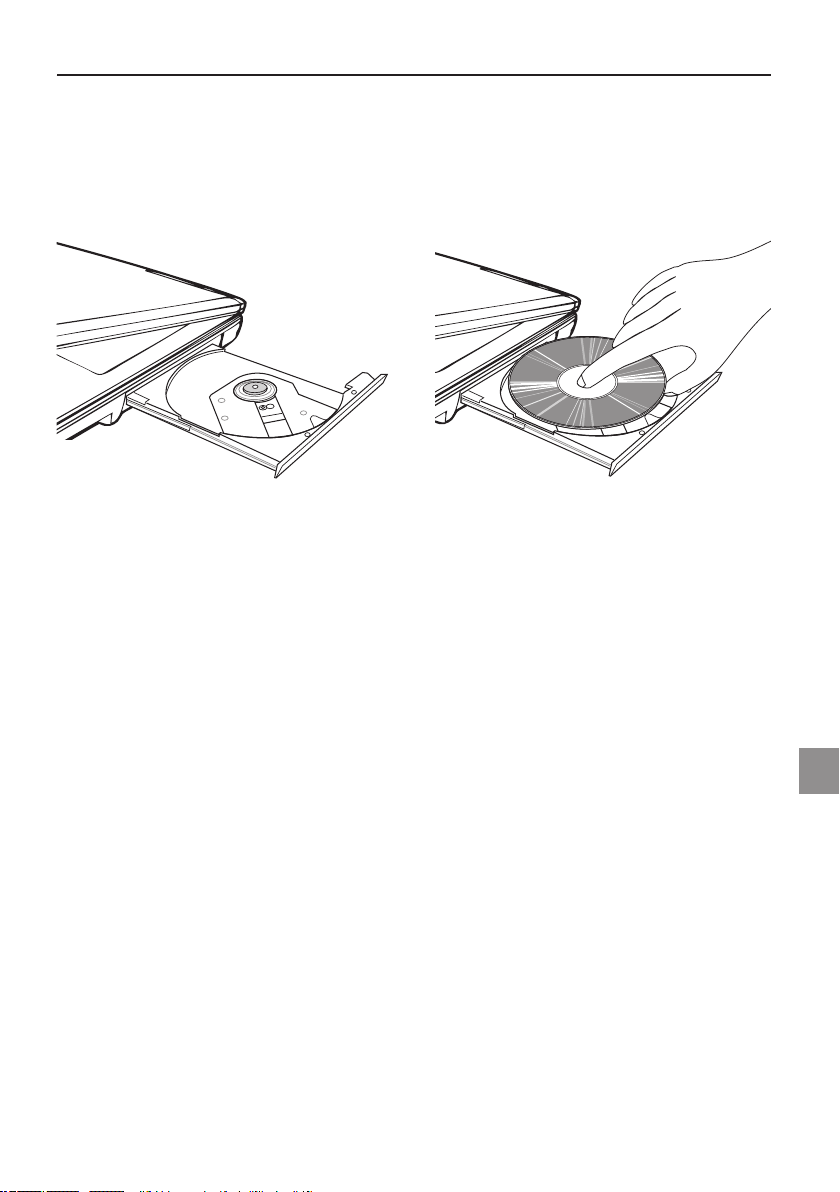

Lecteur de CD-ROM/DVD ............................................................................................. 121
Logement des Cartes PC .............................................................................................. 122
Logement des cartes mémoire ..................................................................................... 12
Modem de Donnèes/Tèlècopie ..................................................................................... 123
AN ........................................................................................................................ 123
Port L
9
0
5
6
F
0
2
Ordinateur bloc-notes MAXDATA PRO 6000 I
93
Information relatives à l’Installation 125
Restauration des Pilotes ................................................................................................ 125
Le CD des utilitaires ...................................................................................................... 125
Configuration de la résolution ........................................................................................ 125
Caractéristiques Techniques 127
Localisation et Rèparation des Pannes 131
Index 13
3
94 Table des matières
Remarque
La société se réserve le droit de modifier le présent document sans préavis. Les informations qu’il contient servent uniquement de référence et ne peuvent en aucun cas être
utilisées aux fins d’invoquer les obligations du fabricant ou de l’intermédiaire. Le fabricant
et l’intermédiaire ne supportent aucune responsabilité pour les éventuelles erreurs ou
imprécisions commises dans le présent document. La responsabilité est également nulle
en cas de dommages ou de pertes lié(e)s à un usage incorrect du présent manuel. Aucune
partie de ce document et des logiciels qui l’accompagnent ne peut être copiée, traduite ou
diffusée sans l’autorisation préalable du revendeur spécialisé, du fabricant ou des auteurs.
Seules les copies de sauvegarde à usage personnel font exception à cette règle. Les noms
de marques et de produits mentionnés dans le présent document peuvent être déposés par
des sociétés externes et faire l’objet d’un droit de propriété. Ils sont évoqués uniquement
à titre indicatif et n’ont aucun caractère de recommandation en ce qui concerne le produit
ou le fabricant.
© MAXDATA 2005
Remarques d’ordre juridique
Acrobat et le logo Acrobat sont des marques de fabrique de Adobe Systems Incorporated
ou de ses filiales. Il est possible que ces marques soient déposées dans certaines juridictions.
Intel® et Pentium® sont des marques déposées de Intel Corporation. MS-DOS®, Microsoft
Windows®, Microsoft® Windows® 95, Microsoft® Windows® 98, Microsoft® Windows® Me,
Microsoft
marques déposées de Microsoft.
Utilisation et références
Ce mode d’emploi vous présente et vous initie aux premières étapes d’utilisation de votre
nouvel ordinateur.
Toutes les références se rapportent au CD-ROM des pilotes et des utilitaires joints qui
contiennent les pilotes et les utilitaires spéciaux pour votre ordinateur bloc-notes. Si vous
souhaitez utiliser un système d’exploitation qui n’est pas mentionné dans cette docu
mentation, veuillez vous reporter aux informations correspondantes disponibles dans les
fichiers « Lisez-moi » qui se trouvent sur le CD-ROM. Veuillez également vous adresser au
revendeur spécialisé afin de vous assurer que le système d’exploitation souhaité peut être
utilisé sur votre portable. Le système d’exploitation n’est pas contenu dans le CD-ROM
des pilotes et des utilitaires.
Remarque : la majorité des configurations du système, voire toutes, ont probablement déjà
été réalisées.
®
Windows® 2000, Microsoft® Windows® XP et Microsoft® Windows® NT sont des
®
-
F
Ordinateur bloc-notes MAXDATA PRO 6000 I
95
Explication :
Cet appareil est conforme à la norme des produits sur les émissions parasites EN 55022,
à la norme fondamentale relative à l’influence des parasites EN 50082-1 et à la norme
EN 60950 relative à la directive sur les basses tensions.
En cas de modification de l’appareil non agréée par le fabricant, le respect de ces normes
n’est plus garanti.
Afin d’assurer la compatibilité électromagnétique (CEM), veuillez observer les instructions
qui figurent dans le manuel.
Niveau de puissance sonore
Le niveau de puissance sonore mesuré sur le poste de travail est inférieur à 55 dB A.
Remarque de l’organisme officiel Federal Communications Commission
(FCC)
Cet appareil a été testé et déclaré conforme aux conditions d’un appareil numérique de la
classe B, suivant la section 15 des directives FCC.
Garantie
La durée de garantie de l’appareil s’élève à 36 mois. En cas de dommages intervenant hors
garantie, les réparations, payantes, de l’appareil incluent, pour une durée d’au moins cinq
ans (à compter de la date de réglage en usine), l’utilisation de pièces de rechange d’origine,
le recours à des jeux de pièces détachées ou le remplacement de l’ordinateur.
Remarque à l’attention de l’utilisateur :
Cet appareil a été soigneusement déparasité et contrôlé du point de vue des réceptions
radio-électriques. Vous devez cependant observer les points suivants en cas de recours à
des câbles de données externes :
Si le câble de données spécifié par le fabricant doit être remplacé, l’exploitant doit s’assurer
que l’anti-parasitage est irréprochable, de sorte que la qualité du câble de rechange et de
l’anti-parasitage correspondent à celle du câble d’origine.
N’utilisez que des lignes blindées et des périphériques externes identiques au produit fourni
en termes de niveau de sécurité et de comportement CEM.
En cas de non-respect de ces instructions, la conformité aux normes sus-mentionnées
n’est plus garantie
!
Optical Disk Drive (ODD) :
L'ODD intégré correspond à un produit laser de classe 1. N’ouvrez pas l’appareil et ne
regardez pas le rayon, même à l’aide d’un instrument optique.
Si le lecteur n’est pas expressément déclaré apte à l’utilisation simultanée de plusieurs CD,
veillez à ne toujours insérer qu’un seul CD à la fois.
96 Remarque
Reprise de l’appareil/de la batterie
Nous reprenons tous nos produits au terme de leur utilisation, à condition que leur état corresponde à un usage conforme aux stipulations
du mode d’emploi. Les appareils repris sont soit réutilisés directement, soit démontés puis transformés pour servir de nouveau, mais
toujours dans le respect de l’environnement. La reprise s’effectue
par le biais de votre revendeur spécialisé.
Les batteries, piles et accumulateurs, qui ont une forte teneur en métaux lourds, ne doivent
pas être mélangé(e)s aux ordures ménagères classiques. Ces éléments sont donc repris
gracieusement par le fabricant, le commerçant ou leurs mandataires afin d’être recyclés
ou éliminés.
La caisse en carton et toutes les parties intérieures en carton peuvent être jointes au papier
de recyclage afin d’être éliminées.
Ordinateur bloc-notes MAXDATA PRO 6000 I
F
97
98
Consignes de Sécurité Importantes
L’ordinateur portable est certes très robuste, cependant il peut être endommagé. Pour éviter
cette situation, veuillez respecter les instructions suivantes :
• Ne pas exposer l’ordinateur portable à de fortes
• L’éloigner de toute source de chaleur élevée (radiateur, rayonnement direct du soleil).
• Le protéger des interférences électromagnétiques. Vous éviterez ainsi également
toute perte de données.
• Éviter toute exposition à l’humidité. Il s’agit d’unappareil électrique !
• Utiliser une alimentation électrique adaptée.
• Le bloc d’alimentation employé doit être homologué.
Le bloc d’alimentation requiert une alimentation
électrique stable et sans coupure. Pour toute question,
veuillez vous adresser à votre entreprise de distribution
d’électricité locale.
Le bloc d’alimentation doit être équipé d’une prise
reliée à la terre.
En aucun cas vous ne devez tirer sur le câble pour cou
per l’alimentation électrique, uniquement sur la prise.
Débrancher l’alimentation électrique externe (bloc
d’alimentation ou adaptateur automatique) avant de
nettoyer l’ordinateur.
• Informations relatives à l’utilisation de la batterie
vibrations.
-
Utiliser exclusivement les batteries prévues pour cet
ordinateur. Recharger les batteries par le biais du por
table.
Ne pas essayer de réparer vous-même des batteries
défectueuses. Faire effectuer la réparation par votre
revendeur spécialisé ou par une personne qualifiée.
Tenir les batteries endommagées hors de portée des
enfants et les éliminer le plus rapidement possible. Observer les précautions d’usage à cet égard. Les batteries
peuvent exploser si elles sont exposées au feu ou si
elles ne sont pas manipulées ou éliminées de manière
adéquate.
L’appareil que vous avez acquis est équipé d’une batte
rie. La batterie est recyclable. Il est interdit d’éliminer la
batterie avec les ordures ménagères classiques. Pour
toute question concernant les normes d’élimination,
veuillez vous adresser à l’organisme de
déchets.
Ordinateur bloc-notes MAXDATA PRO 6000 I
-
F
-
collecte des
99
• Remarque relative à la batterie de l’horloge du système
Attention : risque d’explosion en cas de remplacement
non conforme de la batterie. Remplacer la batterie d’ori
gine uniquement par une batterie recommandée par le
fabricant, ou par une batterie du même type de fabrica
tion. Éliminer la batterie conformément aux instructions
du fabricant.
• Entretien et maintenance
Ne procédez pas à la maintenance de votre ordinateur vous-même ! Vous
pourriez porter atteinte à vos droits de garantie et risquer de vous exposer,
ainsi que votre appareil, à un choc électrique. Veuillez vous adresser à une
personne qualifiée pour vos besoins en maintenance. Débranchez l’ordinateur
de l’alimentation réseau.
-
Si les problèmes suivants surviennent, veuillez vous adresser à une
personne
qualifiée :
- le bloc d’alimentation ou le câble secteur est endommagé ou élimé.
- du liquide a pénétré dans l’ordinateur.
- l’ordinateur fonctionne, bien que la mise en service
standardisée n’ait pas été effectuée correctement.
- l’ordinateur est tombé ou a été endommagé.
• Nettoyage
N’appliquez aucun produit de nettoyage directement sur l’ordinateur. Utilisez
simplement un chiffon propre et doux. N’utilisez aucun produit de nettoyage
volatil (distillat de pétrole) ou abrasif.
100 Consignes de Sécurité Importantes
Réseau local sans fil
(réseau local sans fil : WLAN en abrégé)
Votre ordinateur bloc-notes peut contenir un module de réseau local sans fil (en option).
Ce module vous permet de vous relier à un réseau qui fonctionne par l'émission d'ondes
radio ou à un réseau hertzien déjà existant. Il est exploité conformément à la norme
IEEE802.11a+b+g.
Les techniques de communication WLAN permettent aux utilisateurs d'établir des liaisons
sans fil à l'intérieur d'une zone locale (par ex. dans l'enceinte d'un campus universitaire,
d'une entreprise ou d'un établissement public tel qu'un aéroport). Ces installations WLAN
sont utilisables dans des bureaux qui ne sont occupés que temporairement, sur des sites
où la pose de vastes gaines de câblage n'est pas réalisable ou pour étendre le réseau local
existant de manière à ce que des utilisateurs puissent travailler à divers postes dans un
bâtiment et à des horaires variés.
Deux méthodes différentes servent à exploiter les systèmes WLAN.
Si les installations WLAN sont fixes, des stations sans fil (appareils à carte de réseau radio
ou modems externes) créent des liaisons avec des points d'accès sans fil qui leur servent
ainsi de passerelles avec la structure de réseau existante. En cas d'installations WLAN (ad
hoc) de poste à poste, plusieurs utilisateurs peuvent former un réseau temporaire au sein
d'une zone circonscrite (par ex. une salle de conférence) sans recourir à des points d'accès
lorsque l'exploitation de ressources du réseau ne s'impose pas.
C’est en 1997 que l’organisme IEEE (Institute of Electrical and Electronics Engineers) a
entériné la norme qui est applicable aux réseaux WLAN et stipule un débit de transmis
sion de données de 1 à 2 Mbits/s (Mégabits par seconde). En vertu de la nouvelle norme
802.11a+b+g en vigueur, le débit maximal de transmission de données atteint 54 Mbits/s
sur une bande de fréquences de 2,4 ou 5 GHz (Gigahertz)..
-
Ordinateur bloc-notes MAXDATA PRO 6000 I
F
101
Consignes de sécurité supplémentaires applicables aux appareils à
réseau local sans fil (Wireless LAN)
Des composants à réseau local sans fil sont intégrés à votre bloc-notes. Vous devez donc vous
en servir en respectant impérativement les recommandations de sécurité suivantes :
• Si vous voyagez en avion ou en voiture, désactivez le
bloc-notes.
• Si vous vous trouvez dans un hôpital, dans une salle
d’opération ou à proximité d’un système électronique
à usage médical, veillez à désactiver les faisceaux
hertziens utilisés par le bloc-notes ! Les ondes radio
transmises risquent en effet de perturber le bon fonc
tionnement des appareils médicaux.
• Maintenez le bloc-notes éloigné d’au moins 20 cm
d’un stimulateur cardiaque afin de ne pas en altérer le
fonctionnement sous l’effet des ondes radio diffusées,
source d’interférences.
• Les ondes radio transmises risquent d’occasionner des
bruits parasites dans les prothèses auditives.
• Ne pas placer un bloc-notes dont les faisceauxs hert
ziens sont activés à proximité de gaz inflammables ni
dans un milieu explosif (par ex. un atelier de peinture),
vu que les ondes radio émises risquent de déclencher
un incendie ou une déflagration.
• La portée de la liaison radio dépend des conditions
ambiantes et environnementales.
• Il est aussi possible que des tiers non habilités puissent
capter des données transférées par une communication
sans fil.
-
La société MAXDATA Computer GmbH décline toute responsabilité en cas de défaillances
dans la réception radio ou télévisuelle qui sont imputables à des modifications non autorisées effectuées sur cet appareil. La société MAXDATA Computer GmbH ne saurait non plus
se porter garant du remplacement ou de l’échange de lignes de connexion et d’appareils
qui n’ont pas été indiqués par ses soins. Seul l’utilisateur est tenu alors de remédier aux
perturbations consécutives à de telles modifications et de remplacer ou d’échanger les
appareils.
102 Consignes de Sécurité Importantes
Homologation européenne CE applicable aux appareils à réseau
local sans fil
Tel qu'il se présente à la livraison, l'appareil remplit les exigences de la directive 1999/5/CE
que le Parlement européen et le Conseil ont adoptée le 9 mars 1999 et qui concerne les
équipements hertziens et les terminaux de télécommunications, ainsi que la reconnaissance
mutuelle de leur conformité.
L’emploi de ce bloc-notes est autorisé en Belgique, en Allemagne, en France, en GrandeBretagne, en Italie, au Luxembourg, aux Pays-Bas, en Autriche, en Suisse, en Espagne et
en Pologne.
Vous pouvez obtenir des informations actualisées sur d'éventuelles restrictions d'exploitation
auprès des autorités compétentes en la matière dans le pays d'utilisation respectif. Si votre
pays ne figure pas parmi ceux énumérés, veuillez alors vous adresser à l'instance de contrôle
compétent pour savoir si l'usage de ce produit y est autorisé.
Belgique - www.bipt.be
Danemark - www.tst.dk
Allemagne - www.regtp.de
Finlande - www.ficora.fi
France - www.art-telecom.fr
Grèce - www.eett.gr
Angleterre - www.oftel.gov.uk
Irlande - www.comreg.ie
Italie - www.agcom.it
Luxembourg - www.etat.lu/ILT
Pays-Bas - www.opta.nl
Autriche - www.rtr.at
Portugal - www.urt.gov.pt
Suède - www.pts.se
Suisse - www.bakom.ch
Espagne - www.cmt.es
Islande - www.pta.is
Liechtenstein - www.ak.li
Norvège - www.npt.no
F
Ordinateur bloc-notes MAXDATA PRO 6000 I
103
Restrictions
France
Plage de fréquences limitée : seuls les canaux 10 et 11 (soit 2457 MHz et 2462 MHz) peuvent
être exploités en France. Il est interdit d’utiliser l’appareil à l’extérieur de locaux clos.
Pour de plus amples renseignements : www.art-telecom.fr
Italie
L’emploi à l’intérieur d’un bâtiment est également asujetti à une autorisation ministérielle.
Veuillez contacter le vendeur du produit pour recevoir des précisions sur la procédure à
suivre à cet effet.
Il est interdit d’utiliser l’appareil à l’extérieur de locaux clos.
Pour de plus amples renseignements : www.agcom.it
Pays-Bas
Une licence est nécessaire pour employer l'appareil en plein air. Veuillez contacter le vendeur
du produit pour recevoir des précisions sur la procédure à suivre à cet effet.
Pour de plus amples renseignements : www.opta.nl
104 Consignes de Sécurité Importantes
Radio-fréquences des appareils à réseau local sans fil
L’information suivante a été établie sur la base des connaissances acquises en janvier 2002.
Des renseignements actualisés sont disponibles auprès des autorités compétentes en la
matière de votre pays (par ex. www.regtp.de).
FRÉQUENCES
Des adaptateurs et des cartes de réseau radio sont prévus en vertu de la norme IEEE-Standard 802.11b+g relative à l’exploitation de la bande de fréquences ISM (industrielle, scien
tifique, médicale) située entre 2,4 et 2,4835 GHz. Etant donné que chacun des 11 canaux
hertziens sollicite une largeur de 22 MHz en appliquant le procédé DSSS d’étalement de
spectre à séquence directe (Direct Sequence Spread Spectrum), trois canaux indépendants
les uns des autres (par ex. 3, 8 et 11) sont disponibles au maximum. Les tableaux présentés
ci-après spécifient les canaux autorisés dans votre pays :
Canal MHz Europe, R&TTE France, R&TTE
1 2412 X
2 2417 X
3 2422 X
4 2427 X
5 2432 X
6 2437 X
7 2442 X
8 2447 X
9 2452 X
10 2457 X X
11 2462 X X
Par ailleurs, la carte de réseau radio intégrée est compatible avec la norme 802.11a. Pour
en savoir plus sur les fréquences de bandes de 5 GHz autorisées dans votre pays, des renseignements actualisés sont disponibles auprès des autorités compétentes en la matière
de votre pays.
-
F
Ordinateur bloc-notes MAXDATA PRO 6000 I
105
Dispositions légales : clauses de non-responsabilité
APPLICABLES À DES APPAREILS À RÉSEAU LOCAL SANS FIL
L'installation et l'emploi d'un appareil à réseau local sans fil ne doivent s'effectuer qu'en
accord avec les instructions contenues dans le manuel d'utilisation. Les manuels d'utilisation
font partie intégrante des éléments joints à la livraison du produit. Toutes les variations ou
modifications apportées à cet appareil qui ne sont pas expressément autorisées par le
fabricant peuvent invalider le droit de l'utilisateur à exploiter l'appareil. Le fabricant décline
toute responsabilité en cas de défaillances dans la réception radio ou télévisuelle qui sont
imputables à des modifications non autorisées de l'appareil, à l'échange ou au montage de
câbles et d'accessoires, si ces derniers ne suivent pas ses recommandations. Il incombe à
l'utilisateur de supprimer toutes les défaillances qui surgissent à la suite de modifications
non autorisées, à l'échange ou au montage des composants tels que ceux mentionnés
précédemment. Le fabricant, au même titre que ses grossistes et distributeurs spécialisés
agréés, ne saurait être tenu responsable des dommages ou des infractions aux prescriptions
légales qui résultent du non-respect de ces directives.
106 Consignes de Sécurité Importantes
Équipment à la livraison
Si vous constatez que l’un des équipements listés ci-dessous ne se trouve pas dans le
paquet, veuillez vous adresser sans tarder à votre revendeur spécialisé.
• Portable
• Batterie
• CD utilitaires
• Bloc d’alimentation
• Câble secteur
• Manuel d’utilisation
• Lecteur de DVD-ROM ou lecteur combo DVD/CD-RW ou lecteur DVD +/-RW double
couche
• Câble de modem
Si vous devez envoyer l’appareil en réparation ou au montage, utilisez l’emballage d’origine.
Conservez par conséquent l’emballage en bon état.
Ordinateur bloc-notes MAXDATA PRO 6000 I
F
107
108
Préparation
Avant la première mise en service, il est recommandé de se familiariser avec chaque composant du système.
Déplacez le loquet de verrouillage (1) vers la droite et ouvrez l’écran (2).
Illustration 1
(1) Verrou
(2) Écran
(1) Écran à cristaux liquides LCD
(2) Clavier
(3) Haut-parleur
(4) Pavé tactile
(5) Voyants d’état
(6) Fast IrDA
(7) Bouton de démarrage
Ordinateur bloc-notes MAXDATA PRO 6000 I
F
Illustration 2
109
Installation de la batterie
La batterie est fournie avec l’équipement du portable. Cette batterie n’est que partiellement
chargée.
Remarque : la durée de chargement de la batterie est de trois heures si l’ordinateur est
éteint, et de quatre à six heures s’il est allumé.
La batterie doit impérativement être
complètement chargée
lors de la première
mise en service ! Ne
débranchez pas le
bloc d’alimentation
Illustration 3
du portable avant que
cette manipulation soit
terminée.
Insérez la batterie dans le sens de la flèche pour l’intro
duire dans son logement.
-
Appuyez doucement sur la batterie jusqu’à ce qu’un
déclic vous prouve qu’elle est enclenchée.
Retrait de la batterie
Illustration 4
Faites glisser le loquet (1) vers l’arrière.
La batterie se désenclenche.
Faites sortir la batterie de son support (2).
L’ordinateur portable ne peut désormais être mis en service
qu’à l’aide du bloc d’alimentation !
110 Préparation
Alimentation
L’ordinateur portable est équipé d’un câble secteur et d’un bloc d’alimentation universel,
auto-adaptable. Le bloc d’alimentation peut gérer toutes les tensions constantes comprises
entre 100 et 240 Volts.
Utilisez le bloc d’alimentation comme suit :
1. Raccordez le bloc d’alimentation à la prise DC IN située sur le côté de l’ordinateur.
2. Raccordez le câble secteur au bloc d’alimentation.
3. Raccordez le câble secteur à une prise.
L’ordinateur portable
peut être mis en service soit par batterie,
soit par secteur.
La première mise en
service s’effectue avec
le bloc d’alimentation.
Utilisez uniquement
le bloc d’alimentation
fourni. Un bloc d’alimentation inadapté
risque d’endommager
l’ordinateur.
Les pièces du bloc
d’alimentation ne
nécessitent aucun
entretien.
F
NE JAMAIS OUVRIR
LE BLOC D’ALIMENTA
-
TION !
DANGER DE MORT !
Ordinateur bloc-notes MAXDATA PRO 6000 I
111
Mise sous tension de l’ordinateur
Les préparatifs sont à présent terminés. Activez à présent le bouton marche/arrêt pour
mettre l’ordinateur portable sous tension.
Conseil :
En cas de panne du
programme ou du système, actionnez les
touches : Ctrl + Alt +
Suppr Cette manipu
-
Lorsque l’ordinateur est sous tension, le bouton marche/
arrêt peut remplir plusieurs fonctions selon les réglages
d’énergie.
Appuyez de nouveau sur ce bouton pour mettre l’ordinateur
hors tension en mode de configuration standard
lation permet, dans le
meilleur des cas, de
quitter uniquement la
tâche qui ne répond
plus, ou bien de redémarrer l’ordinateur
(démarrage à chaud).
Si cette méthode
ne fonctionne pas,
appuyez sur le bouton
marche/arrêt pendant
plus de quatre secondes afin d’éteindre l’or
dinateur. Vous pouvez
ensuite le redémarrer
Illustration 5
normalement (démarrage à froid).
Le système d’exploitation est installé après la première mise
sous tension. Veuillez suivre les instructions correspondan
tes.
Remarque:
Pour les systèmes
Microsoft
®
Windows®,
veillez à toujours met
tre l’ordinateur hors
tension en respectant
la procédure suivante :
Une fois le système installé et le redémarrage effectué,
l’ordinateur est prêt à fonctionner.
Vous pouvez modifier la résolution, l’intensité et l’apparence
du bureau dans les fonctions graphiques de base.
-
Vous trouverez de plus amples informations à ce sujet dans
les consignes d’installation.
Cliquez sur le bouton
« Démarrer » Sélec
tionnez « Arrêter »
Cliquez sur « OK »
Vous éviterez ainsi tout
problème au niveau du
disque dur ou du système d’exploitation.
112 Préparation
-
Gestion de la Consommation
Votre système est compatible avec le système économiseur d’énergie ACPI.
Sur les systèmes Microsoft® Windows®, les réglages standard de gestion de la consommation sont disponibles sous : <Paramètres> <Options d’énergie>. Pour toute question,
consultez les utilitaires Microsoft
Vous pouvez par exemple régler individuellement le comportement des différents niveaux
de charge de la batterie.
Veille :
– consommation de courant minime –
L’écran s’assombrit et le disque dur s’arrête. La DEL d’alimentation clignote. Il suffit d’une
simple pression sur le bouton marche/arrêt pour que l’ordinateur soit de nouveau opéra
tionnel. L’utilisateur doit à nouveau s’enregistrer.
Repos : – aucune consommation de courant sans bloc d’alimentation –
L’état d’exploitation actuel est enregistré sur le disque dur, l’ordinateur est mis hors tension.
L’ensemble des documents et des applications ouvert(e)s sont de nouveau et tout à fait
normalement à disposition lors de la réactivation de l’appareil.
Vous pouvez éviter toute consommation d’énergie en mettant l’ordinateur portable hors
tension et en coupant le réseau (en tirant sur la fiche secteur du bloc d’alimentation).
• Remarque relative à la carte PC :
Ne retirez jamais une carte PC alors que le système se
trouve en mode « Save-to-Disk ». L’emplacement pour
cartes est alors désactivé, et une modification de la con
figuration système risquerait de provoquer des erreurs
lors du prochain démarrage de l’ordinateur.
®
Windows®.
-
-
Ordinateur bloc-notes MAXDATA PRO 6000 I
F
113
114
Aperçu du Système
Vue de gauche
(1) Prise adaptateur secteur
(2) Ports USB
(3) Port 1394 IEEE
(4) Logement des cartes mémoire
(5) Sortie TV S-Vidéo
(6) Logement PC-Card
(7) Verrou de logement pour carte PC
Vue de droite
Illustration 6
Illustration 7
(1) Batterie ions lithium
(2) Lecteur optique
(3) Bouton d’éjection du lecteur optique
(4) Verrou d’urgence (seulement lorsque l’ordinateur bloc-
notes est hors tension)
(5) Prise microphone (mono)
(6) Prise haut-parleur/casque
Vue de devant
(1) Haut-parleurs
(2) Voyants d’état
(3) Émetteur/récepteur infrarouge (Fast IrDA)
(4) Dispositif de verrouillage de l‘écran
Ordinateur bloc-notes MAXDATA PRO 6000 I
F
Illustration 8
115
Vue de derrière
Les orifices de ventilation et d’aération ne
doivent en aucun cas
être obstruées. Vous
risqueriez de provo
quer une surchauffe de
l’appareil.
Vue de dessous
Illustration 9
(1) Port USB
(2) Port de réseau
(3) Prise modem
(4) Connecteur du moniteur externe
(5) Verrou Kensington et dispositif
anti-vol
Les orifices de ventilation et d’aération ne
doivent en aucun cas
être obstruées. Vous
risqueriez de provo
quer une surchauffe de
l’appareil.
(1) Type plaque
(2) Cache mémoire
(3) Logement de la batterie
(4) Cache carte réseau sans fil
116 Aperçu du Système
Illustration 10
Explication des voyants DEL
Illustration 11
I
+
Tableau 1
Symbole Signification
I
S’allume lorsque la batterie est en cours de chargement ou lorsqu’elle
+
est prête à fonctionner.
S’allume lorsque l’ordinateur est sous tension.
Clignote en mode économie d’énergie.
S’allume lorsque l‘ordinateur accède au disque dur.
S’allume en cas d’accès au disque optique.
S’allume lorsque le LAN sans fil est activé.
S’allume lorsque les touches alphabétiques sont verrouillées en majuscule (Verr maj).
S’allume lorsque les touches numériques sont verrouillées (Verr num).
(1) Batterie
(2) Alimentation
(3) Accès au disque dur
(4) Accès ODD
(5) Réseau local (LAN) sans fil
(6) Verr maj
(7) Verr num
(8) Arrêt du défilement
F
S’allume lorsque la touche d’arrêt du défilement est activée.
Ordinateur bloc-notes MAXDATA PRO 6000 I
117
Touches de raccourci
(combinaisons de touches rapides avec une fonction particulière)
Pour activer les touches de raccourci, appuyez sur la touche Fn tout en enfonçant la touche
complémentaire souhaitée.
Tableau 2
Touches Signification
Fn + F1 Passe en mode économie d’énergie.
Fn + F2 Active/désactive le réseau local sans fil (WLAN).
Fn + F3 Commute entre l’écran à cristaux liquides/le moniteur/les deux.
Fn + F4 Réduit la luminosité.
Fn + F5 Augmente la luminosité.
Fn + F6 Active/désactive le haut-parleur.
Fn + F7 Réduit le volume.
Fn + F8 Augmente le volume.
Fn + F9
Fn + F10
Fn + F11 Retourne au titre précédent (Media Player).
Fn + F12 Avance au titre suivant (Media Player).
Fn + Esc Active/désactive le module Bluetooth en option.
Commute entre reprise et pause sur Microsoft® Windows® Media
Player.
®
Arrête Microsoft
Windows® Media Player - reprise
118 Aperçu du Système
Clavier
Z
Z
Le clavier de votre portable comporte toutes les fonctions d’un clavier compatible AT normal,
ainsi que certaines options :
Machine à écrire
Ces touches correspondent à celles d’une machine à écrire.
Touches de fonction
Sur de nombreux systèmes d’exploitation (et applications), ces touches permettent d’ac
céder à des fonctions spéciales. Vous trouverez de plus amples informations à ce sujet
dans les manuels correspondants.
Touches spéciales
Ces touches (et les combinaisons de touches) permettent de commander diverses fonctions
matérielles.
-
Illustration 12
(1) Touches de fonction ; fonctions : voir le tableau 2 ; touches de raccourci
(2) Touche Fn
(3)
Touche de Microsoft
présentations)
(4) Pavé numérique (appuyez sur la touche Verr. Num. pour activer cette zone)
(5)
Touche de Microsoft® Windows® (l’emplacement peut varier en raison de différentes
présentations)
(6) Touches fléchées
Ordinateur bloc-notes MAXDATA PRO 6000 I
®
Window® (l’emplacement peut varier en raison de différentes
F
119
Pavé Tactile
Le système configure automatiquement le pavé tactile intégré. Dans la mesure où vous
utilisez Microsoft® Windows®, aucun pilote ne doit être installé pour les fonctions de base.
Si vous souhaitez utiliser les fonctions avancées, vous trouverez les pilotes correspondants
sur le CD des utilitaires. Veuillez suivre les instructions de la section « Informations relatives
à l’installation ».
(1) Fenêtre de détection
(2) Bouton gauche de la souris
(3) Bouton droit de la souris
Note à l’attention des gauchers : La plupart des systèmes
d’exploitation permettent d’inverser les boutons de la
souris.
Illustration 13
Manipulation du Pavé Tactile
(1) Sélectionner
(2) Sélectionner, déplacer et relâcher (« Drag´n Drop »)
(3) Double-cliquer : pour lancer/ouvrir des fichiers
Lorsque vous utilisez le pavé tactile, vos doigts comme le pavé doivent être propres et secs.
Le pavé tactile réagit en fonction des mouvements du doigt. Plus le contact est léger, plus
la réaction sera optimale. Les mouvements brusques n’amélioreront pas la précision.
120 Aperçu du Système
Lecteur de CD-ROM/DVD
Pour insérer un CD, appuyez sur le bouton de d éverrouillage situé sur la face avant du
lecteur.
Illustration 14
Illustration 15
Le CD est déposé sur l’axe avec l’étiquette orientée vers le haut ; il est stoppé par une
légère pression.
Appuyez de nouveau sur le chariot à CD pour qu’il s’enclenche. Le CD peut alors être lu.
Certains CD sont équipés d’un lancement automatique, c’est-à-dire que les CD d’installation
ou même les CD de musique démarrent sans intervention de votre part une fois insérés.
F
Ordinateur bloc-notes MAXDATA PRO 6000 I
121
Logement des Cartes PC
L’ordinateur est équipé d’un logement pour cartes PC. Il s’agit d’un emplacement PCMCIA
3,3 V/5 V de type II.
Pour mettre en place une carte PC, insérez-la dans le logement jusqu’à ce que vous entendiez
le déclic d’enclenchement. Effectuez les connexions souhaitées (réseau par exemple).
Consultez également la documentation relative à chaque carte.
Pour retirer une carte, appuyez sur
le bouton d’éjection situé à côté du
logement. Ce bouton se désenclen
che et libère la carte PC d’une simple
pression.
Illustration 16
Logement des cartes mémoire
L’ordinateur est équipé d’un emplacement combiné. Cet emplacement est susceptible de
prendre en charge les cartes des dispositifs suivants : Memory Sticks, MS Pro, SD (Secure
Digital) et MMC (MultiMediaCard).
Ces cartes doivent être introduites dans le logement, face imprimée orientée vers le haut.
Après avoir été insérée jusqu’à la butée, la carte est reconnue comme étant un lecteur
supplémentaire. Vous pouvez alors accéder aux fichiers.
Il suffit de tirer sur la carte pour l’ôter.
Ne jamais retirer la carte lorsque des données sont en cours de lecture ou d’écriture !
NE PAS utiliser la fonction « Supprimer le périphérique en toute sécurité » pour suppri
mer la carte mémoire. Dans ce cas, vous devriez redémarrer le système pour réactiver
l’emplacement combiné.
-
Illustration 17
122 Aperçu du Système
Modem de Donnèes/Tèlècopie
Le système configure automatiquement le modem analogique intégré. Pour utiliser les
fonctions du modem, connectez la prise du modem à une prise de téléphone analogique
(non RNIS) par le biais du câble téléphonique.
Utilisation conforme aux stipulations :
Le modem peut être raccordé à toutes les prises analogiques (TBR 21) en Europe.
Son utilisation est exclusivement réservée à la communication de données.
N’essayez pas de
raccorder le modem à
une prise téléphonique
RNIS ! Vous risqueriez
de détériorer l’ordina-
Illustration 18
teur.
Port LAN
L’adapt ateur de réseau intégré permet de relier votre ordinateur à un réseau
10/100/1000 Mbps ou à une connexion Internet DSL.
Cette connexion est établie par le biais d’un câble de réseau Ethernet avec fiches RJ-45. On
les branche à l’arrière de l’ordinateur et à un concentrateur de réseau ou à une prise DSL.
En aucun cas vous
ne devez confondre
la fiche RJ-45 d’une
ligne réseau avec une
prise RNIS ! N’essayez
JAMAIS de raccorder
l’adaptateur LAN à
une prise téléphonique
RNIS !
Vous risqueriez de dé
-
tériorer l’ordinateur.
Ordinateur bloc-notes MAXDATA PRO 6000 I
F
Illustration 19
123
124
Information relatives à l’Installation
Restauration des Pilotes
Votre système est pourvu d’une pré-charge à la livraison. C’est-à-dire que toutes les données et tous les pilotes nécessaires ou utiles au système se trouvent déjà sur le disque
dur. En cas de suppression et/ou de formatage de votre disque dur, les pilotes requis sont
enregistrés sur le CD des utilitaires fourni avec l’ordinateur. Une fois que vous avez réinstallé
le système d’exploitation (par exemple à l’aide du CD de récupération), votre portable est
de nouveau prêt à fonctionner.
Le CD des utilitaires
Le CD des utilitaires démarre automatiquement dès qu’il est inséré dans le lecteur. Si ce
n’est pas le cas, accédez au < Poste de travail > puis au < lecteur de CD-ROM > et cliquez
sur le fichier « utility.exe ».
Dans la section consacrée aux pilotes, sélectionnez le pilote à installer.
Recommandation: installez tous les pilotes de la liste, de haut en bas.
En outre, il est possible d’installer ultérieurement les fonctions avancées sous la section
« Utilitaires ».
Suivez les instructions du menu associé au CD des utilitaires.
Configuration de la résolution
Une fois le pilote graphique installé, vous pouvez configurer la résolution sur la qualité
souhaitée (de 1024 × 768).
Pour ce faire, procédez comme suit :
Cliquez avec le bouton droit sur une zone libre du bureau et sélectionnez <Propriétés>.
Dans la fenêtre « Propriétés d’affichage », sélectionnez l’onglet « Paramètres ».
Vous pouvez alors régler la résolution sur la qualité souhaitée.
Cliquez sur <Appliquer> pour valider la résolution.
Ordinateur bloc-notes MAXDATA PRO 6000 I
F
125
126
Caractéristiques Techniques
Processeur et plate-forme
• Technologie mobile Intel® Centrino™ : Processeur Intel® Pentium® M 730 à 770
(1,60 à 2,13 GHz)
®
• Processeur Intel
• Package µFC-PGA
®
• Intel
915GM & ICH6M
Mémoire de travail
• Possibilité d’augmenter la mémoire principale jusqu’à 2 Go DDR SDRAM
(Seul un spécialiste qualifié est habilité à augmenter la mémoire principale)
• Deux prises SODIMM PC2700 (DDR 400/533)
Écran et vidéo
• Écran 15 pouces XGA TFT.
Résolution prise en charge : 1024 × 768 avec maxi. 16,7 millions de couleurs
®
• Intel
• Mémoire partagée
• Moniteur LCD simultané/externe
• Moniteur externe :
915GM avec contrôleur graphique intégré
Prise en charge 1 600 x 1 200, 16,7 millions de couleurs
Celeron® M 320 à 370 (1,30 à 1,50 GHz)
Espace mémoire
• Disque dur IDE-E (2.5", 9.5 mm)
• Lecteur optique interne
• Logement de cartes mémoire
Audio
• Son stéréo compatible AC´97 avec effets 3D
• Système haut-parleur stéréo intégré
Modem
• Modem logiciel de données/télécopie V.90/92 56 Kbps grande vitesse
Ordinateur bloc-notes MAXDATA PRO 6000 I
F
127
LAN
• Fonction Gigabit Ethernet pour 10/100/1000 Mbits/s, intégrée
®
• Module mini PCI réseau sans fil 802.11a+b+g Intel
Centrino™ (en option)
Périphériques de saisie
• Clavier Microsoft® Windows® à 86/87/88 touches
• Pavé tactile ergonomique
Ports
• Port VGA de 15 broches
• Port de sortie TV
• Prise de sortie stéréo
• Prise micro (mono)
• Quatre ports USB (v2.0)
• Port infrarouge
• Prise téléphonique standard (RJ-11)
• Prise réseau standard (RJ-45)
• Port d’entrée de courant continu
• Port IEEE1394 i.Link
• Emplacement pour cartes PC de type II
• Prise réplicateur de port
• Bluetooth (en option)
Alimentation
• Batterie principale Li-Ion 4800 mAh
• Adaptateur de courant alternatif 100-240 V, CA 50-60 Hz, 90 W
• Rechargement Système hors-tension : 3 heures (95 %)
Système sous tension : 4–6 heures(95 %)
• Gestion de la consommation ACPI entièrement prise en charge, veille-disque, veilleRAM
128 Caractèristiques Techniques
Système d’exploitation
• O/S Microsoft® Windows® XP
Caractéristiques supplémentaires
• 270 (P) × 339 (L) × 34 (H) mm
• Poids 2,7 kg environ (selon le modèle)
• Température en exploitation : de 5 à 35 °C
• Humidité relative : de 20 à 80 % HR
• Température de stockage : de -10 à 65 °C
Ordinateur bloc-notes MAXDATA PRO 6000 I
F
129
130
Localisation et Rèparation des Pannes
Si un problème survient lorsque vous travaillez sur votre ordinateur, essayez tout d’abord de
remédier à l’erreur à l’aide des informations suivantes. Si le problème persiste, mettez tout
d’abord le système hors tension pendant quelques minutes, puis redémarrez-le. Toutes les
données non sauvegardées seront alors perdues, mais le système fonctionnera peut-être
à nouveau. Adressez-vous ensuite à votre revendeur ou à la personne chargée du SAV.
L’ordinateur reste éteint malgré l’activation du bouton de mise en service.
Problème possible :
• Il n’y a pas de batterie ou celle-ci n’a pas été correctement installée.
Remarque :
• Le voyant de service ne s’allume pas.
Solution :
• Vérifiez que la batterie se trouve bien dans le logement prévu à cet effet et qu’elle est
installée correctement.
• Assurez-vous que les contacts de la batterie sont bien montés directement.
• Connectez l’ordinateur portable au bloc d’alimentation afin de charger la batterie (si
disponible).
Problème possible :
• Niveau de charge faible de la batterie.
Remarque :
• Le voyant de la batterie clignote.
Solution :
• Mettez l’ordinateur sous tension à l’aide du bloc d’alimentation. Si le système ne
redémarre pas immédiatement, éteignez l’ordinateur puis redémarrez-le.
L’affichage de l’écran ne fonctionne pas.
Problème possible :
• Le mode économiseur d’énergie est activé.
Remarque :
• Le voyant du mode veille s’allume.
Solution :
• Activez le bouton marche/arrêt.
Problème possible :
• L’écran n’est pas correctement réglé.
Solution :
• Appuyez sur la barre d’espacement à plusieurs reprises si besoin est.
• Si un moniteur externe est raccordé, mettez-le sous tension.
F
Ordinateur bloc-notes MAXDATA PRO 6000 I
131
Problème possible :
• Un autre type d’écran que celui fourni est paramétré dans le système.
Solution :
• Appuyez sur la combinaison de touches Fn + F3.
• Si un moniteur externe est raccordé, connectez-le à une source de courant et mettezle sous tension. Vérifiez également les paramètres de luminosité et de contraste.
Le système ne fonctionne plus.
Problème possible :
• Une fonction d’économie d’énergie a été déclenchée.
Remarque :
• L’écran s’éteint.
Solution :
• Appuyez sur une touche ou appuyez sur le bouton de mise en service, si tous les
voyants d’état sont éteints.
Problème possible :
• Une erreur logicielle a provoqué une panne du système.
Solution :
• Vous trouverez de plus amples informations dans le manuel d’utilisation du système
d’exploitation .
• Si vous n’arrivez pas à résoudre le problème, redémarrez le système. Cette opération
entraîne malheureusement la perte de toutes les données non sauvegardées ! Si
cette manipulation ne fonctionne pas non plus, éteignez rapidement l’ordinateur, puis
rallumez-le.
À chaque démarrage du système, un test automatique (POST) a lieu. Si une erreur survient, un message
d’erreur s’affiche et donne une brève description du
problème.
132 Localisation et Rèparation des Pannes
Index
B
Bloc d’alimentation ............................... 111
Bouton de démarrage ...........................109
C
Câble de réseau Ethernet .....................123
Caractèristiques Techniques .................127
CD des utilitaires ..................................125
Clavier ...................................................10
Collecte des déchets .............................
Ctrl + Alt + Suppr .................................112
99
D
Démarrage à chaud ...............................112
Démarrage à froid ................................. 112
Droits de garantie .................................100
E
Écran .....................................................109
Écran à cristaux liquides LCD ...............109
Emballage d’origine ..............................107
Émetteur/récepteur infrarouge ............. 11
Équipment à la livraison ........................107
État d’exploitation ................................. 11
G
Garantie ................................................. 96
Gestion de la Consommation ............... 113
H
Haut-parleur ..........................................109
Humidité ................................................ 99
I
Information relatives à l’Installation ......125
L
Liquide ..................................................100
Logement batterie ................................ 11
Logement des cartes mémoire ..... 115,122
Logement PC-Card ............................... 115
M
Machine à écrire ................................... 119
Mise hors tension ................................. 113
Mise sous tension de l’ordinateur ........ 112
Modem de Donnèes/Tèlècopie ............123
Mouvements du doigt ..........................12
N
9
Nettoyage .............................................100
O
Options d’énergie ................................. 113
P
Panne du programme ou du système .. 112
Pavé de défilement ...............................109
Pavé tactile ...........................................10
Personne qualifiée ................................100
Pilotes ...................................................125
Port 1394 IEEE ...................................... 115
Port de réseau ...................................... 116
5
Port LAN ...............................................12
Prise haut-parleur/casque ..................... 115
Prise microphone .................................. 11
3
Prise modem ........................................ 116
Prise RNIS ............................................123
R
Rayonnement du soleil .......................... 99
Rèparation des Pannes .........................131
Réseau ..................................................123
Restauration des Pilotes .......................12
Revendeur spécialisé ............................107
S
Sortie TV S-Vidéo ..................................115
Système d'exploitation ......................... 112
Système économiseur d’énergie ACPI . 11
0
0
9
3
5
F
5
3
Ordinateur bloc-notes MAXDATA PRO 6000 I
133
T
Touches ................................................109
Touches de fonction .............................. 119
Touches et pavé de défilement .............109
Touches fléchées .................................. 119
Touches spéciales ................................. 11
Touche Fn .............................................11
Touche marche/arrêt ............................. 112
V
Veille .....................................................113
Verrou ...................................................109
Verrou d’urgence ..................................115
Vibrations ...............................................
Voyants d’état .......................................10
99
9
9
9
134
Loading...
