Page 1

Serveur MAXDATA PLATINUM 3200 I M5

Guide d’utilisation

Page 2

2 3Serveur MAXDATA PLATINUM 3200 I M5

Page 3

Sommaire

1 Installation du système 7

Position du serveur ..................................................................................................................................7

Connexion du système ............................................................................................................................8

Connecteurs du panneau arrière ........................................................................................................8

Indicateurs et commandes du panneau avant .........................................................................................9

2 Description du châssis 11

Caractéristiques .....................................................................................................................................11

Vue avant du châssis .............................................................................................................................12

Vue arrière du châssis de base ..............................................................................................................13

Vue arrière du châssis de l’alimentation redondante de la base ...........................................................14

Périphériques ........................................................................................................................................14

Baies demi-hauteur pour périphérique 5,25 pouces .........................................................................14

3 Installation du châssis 15

Outils et accessoires requis .............................................................................................................15

Sécurité : avant de retirer le capot ...................................................................................................15

Avertissements et mises en garde .......................................................................................................15

Retrait du panneau d’accès primaire .....................................................................................................17

Retrait de la façade ................................................................................................................................17

Installation d’un lecteur CD-ROM, DVD ou de disquettes de 3,5 pouces .............................................18

Installation de disque(s) dur(s) fixe(s) ....................................................................................................19

Installation de lecteur(s) échangeable(s) à chaud .................................................................................21

4 Caractéristiques de la carte serveur 23

Emplacement des supports et des connecteurs ...................................................................................25

Cavaliers de configuration .....................................................................................................................26

Configuration matérielle ........................................................................................................................27

Processeur .......................................................................................................................................27

Mémoire ...........................................................................................................................................27

5 Installation et mise à jour du matériel 29

Avant de commencer ............................................................................................................................29

Outils et accessoires requis ..................................................................................................................29

Installation et retrait d’un module DIMM ..............................................................................................29

Installation de modules DIMM .........................................................................................................29

Installation ou remplacement du processeur ........................................................................................30

Installation du processeur ................................................................................................................30

Installation de dissipateur(s) thermique(s) .......................................................................................31

Retrait d’un processeur ....................................................................................................................31

Installation ou retrait d’une carte PCI ....................................................................................................32

Remplacement de la pile de secours ....................................................................................................32

6 Utilitaires du serveur 35

Utilisation de l’utilitaire BIOS Setup ......................................................................................................35

Démarrage de Setup ........................................................................................................................35

Si vous n’accédez pas au Setup .......................................................................................................35

Menus de Setup ...............................................................................................................................35

7 Dépannage 39

Codes sonores POST du BIOS ..............................................................................................................39

Codes sonores de récupération du BIOS ..............................................................................................40

Page 4

8 Référence technique 41

Spécifications relatives au bloc d’alimentation ......................................................................................41

Tensions d’entrée du bloc d’alimentation 600 watts unique ............................................................41

Tensions en sortie du bloc d’alimentation 600 watts unique ...........................................................41

Tensions d’entrée du bloc d’alimentation 730 watts unique ............................................................41

Tensions en sortie du bloc d’alimentation 730 watts unique ...........................................................41

Spécifications relatives à l’environnement du système ........................................................................42

9 Informations relatives à l’intégration et à la conformité aux normes 43

Conformité du produit aux normes .......................................................................................................43

Conformité du produit aux exigences de sécurité ............................................................................43

Conformité du produit aux normes EMC ..............................................................................................43

Symboles de conformité du produit aux normes ..................................................................................43

Remarques sur la compatibilité électromagnétique ..............................................................................44

FCC (États-Unis) ...............................................................................................................................44

Europe (Déclaration de conformité aux directives européennes) .....................................................44

Mises en garde pour l’installation ..........................................................................................................44

Exigences relatives à l’installation .........................................................................................................45

Prévenir les surcharges électriques .................................................................................................45

Symbole de la pile ............................................................................................................................45

Ne pas utiliser à d’autres fins ................................................................................................................45

4 5Serveur MAXDATA PLATINUM 3200 I M5Sommaire

Page 5

Illustrations

1. Connecteurs du panneau arrière .......................................................................................................8

2. Commandes et indicateurs des systèmes montés sur pieds ...........................................................9

3. Vue avant de la base du MAXDATA PLATINUM 3200 I ..................................................................12

4. Vue arrière du châssis de base du MAXDATA PLATINUM 3200 I ..................................................13

5. Vue arrière du châssis du MAXDATA PLATINUM 3200 I à alimentation redondante .....................14

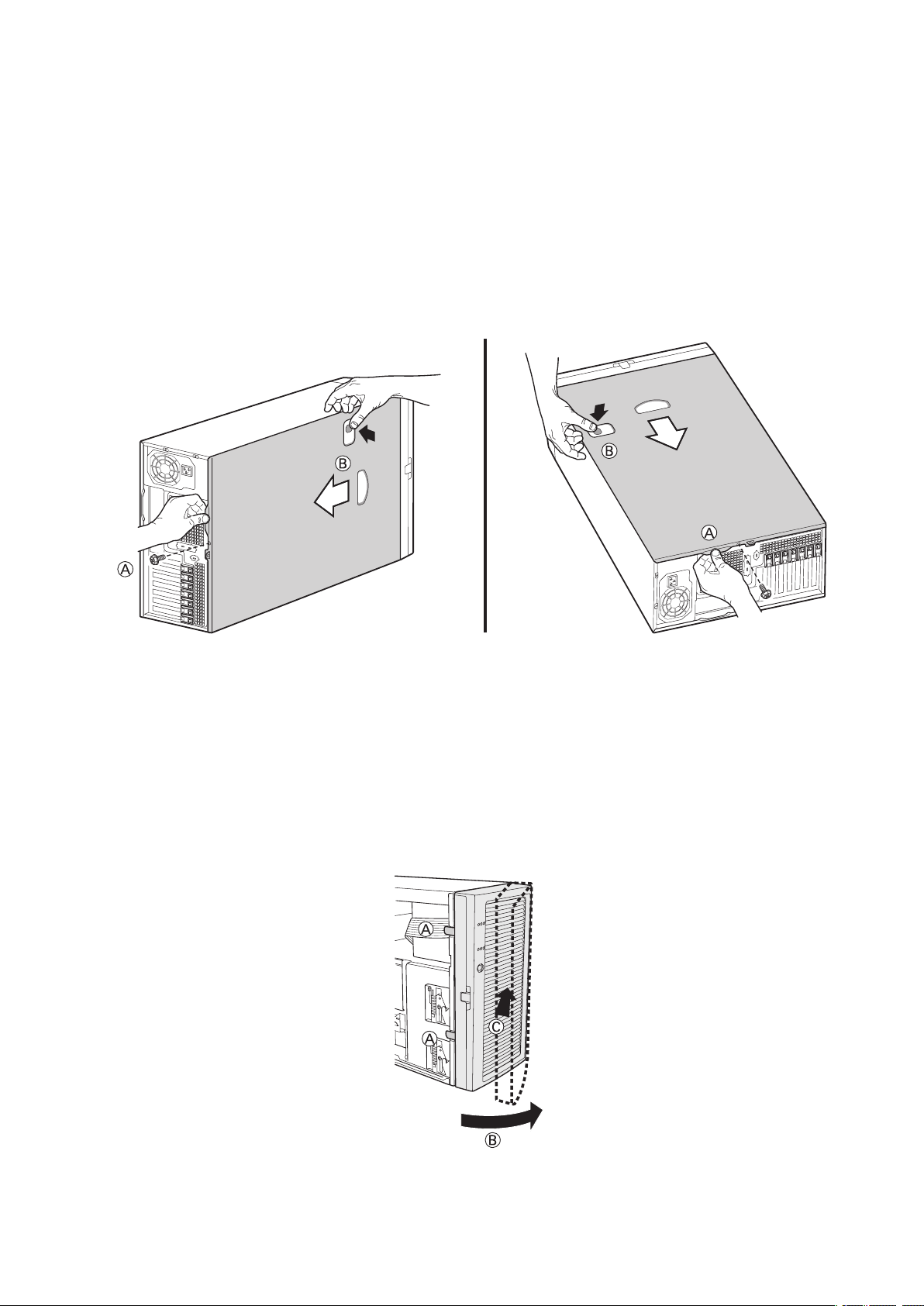

6. Retrait du panneau d’accès .............................................................................................................17

7. Retrait de la façade ..........................................................................................................................17

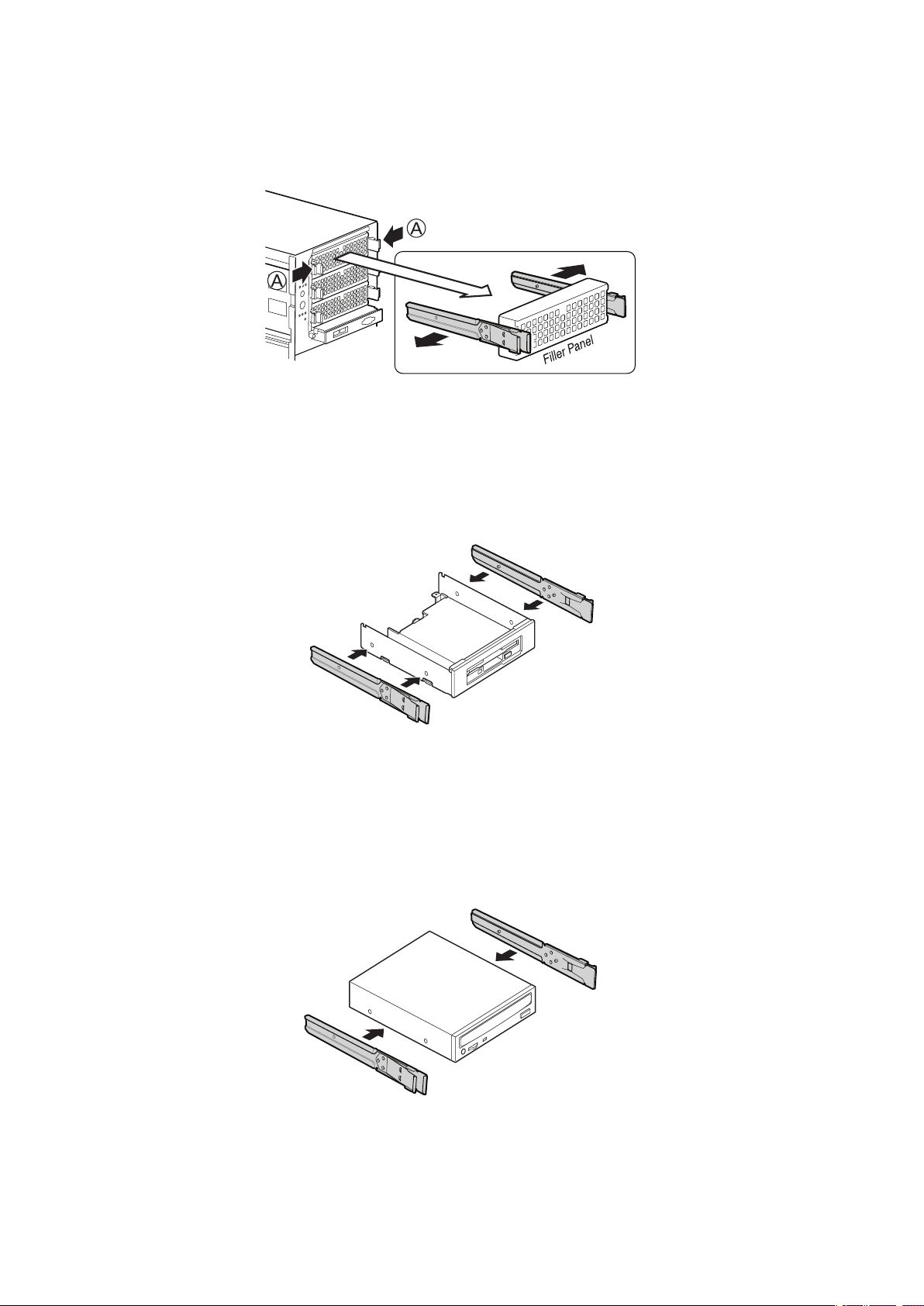

8. Retrait de l’ensemble coulisse/panneau de support de la baie supérieure .....................................18

9. Fixation de coulisses sur un lecteur de disquettes de 3,5 pouces ..................................................18

10. Installation d’un lecteur de CD-ROM ou DVD .................................................................................18

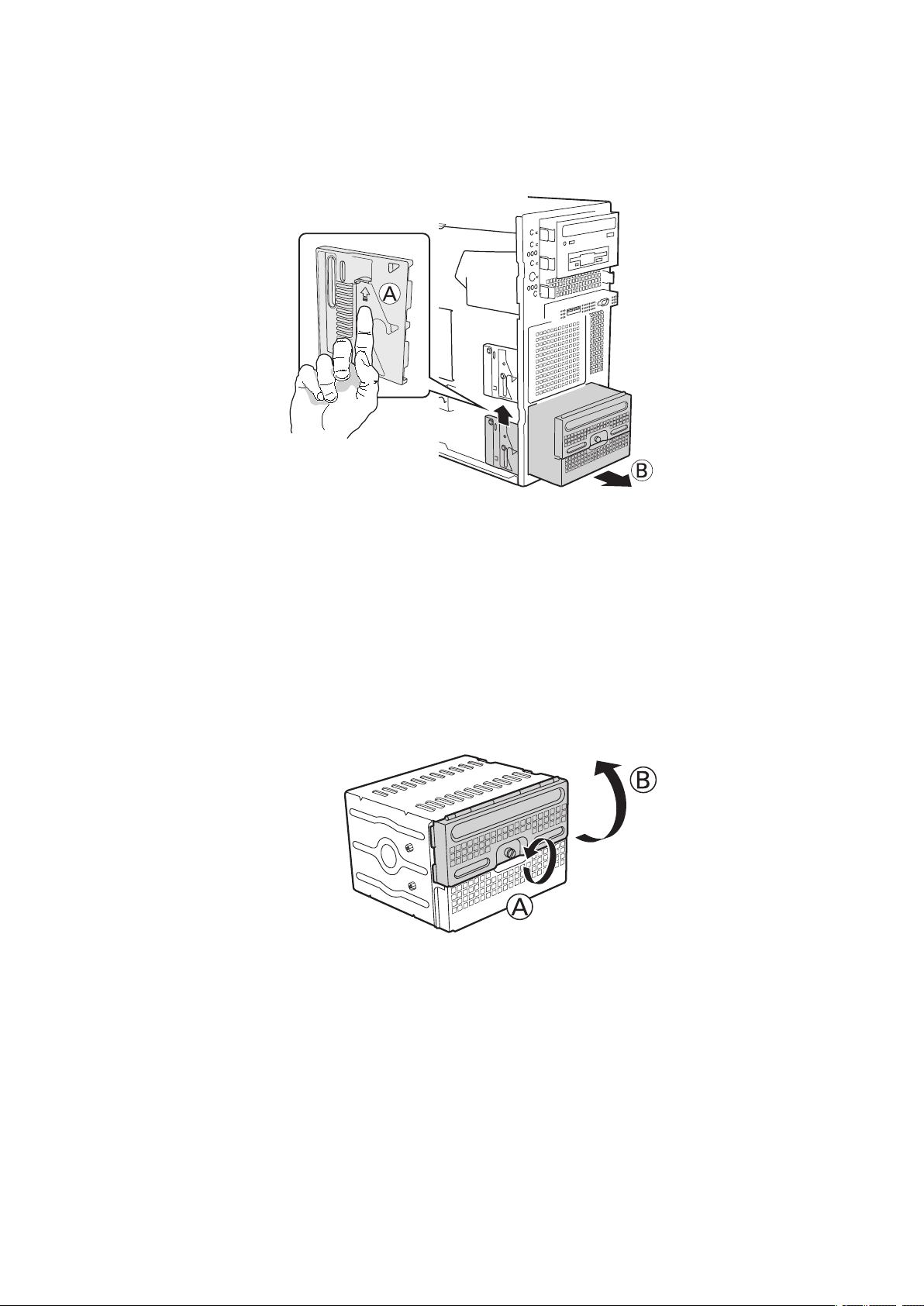

11. Retrait d’une cage fixe de 6 lecteurs du châssis .............................................................................19

12. Déverrouillage et ouverture de la porte supérieure de la cage ........................................................19

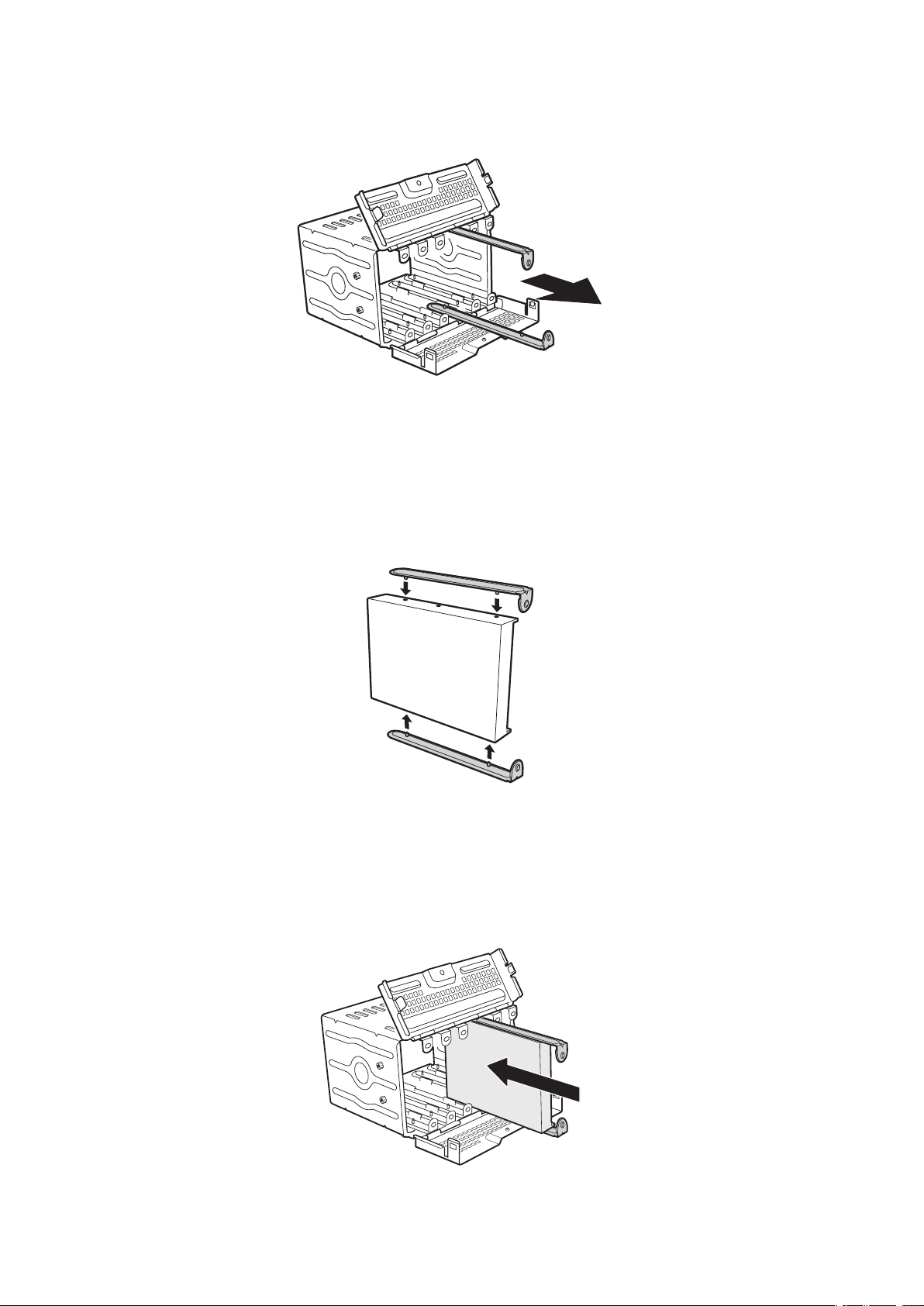

13. Retrait des coulisses de la porte de la cage ....................................................................................20

14. Fixation des coulisses sur le disque dur ..........................................................................................20

15. Introduction de l’ensemble unité/coulisse dans la cage ..................................................................20

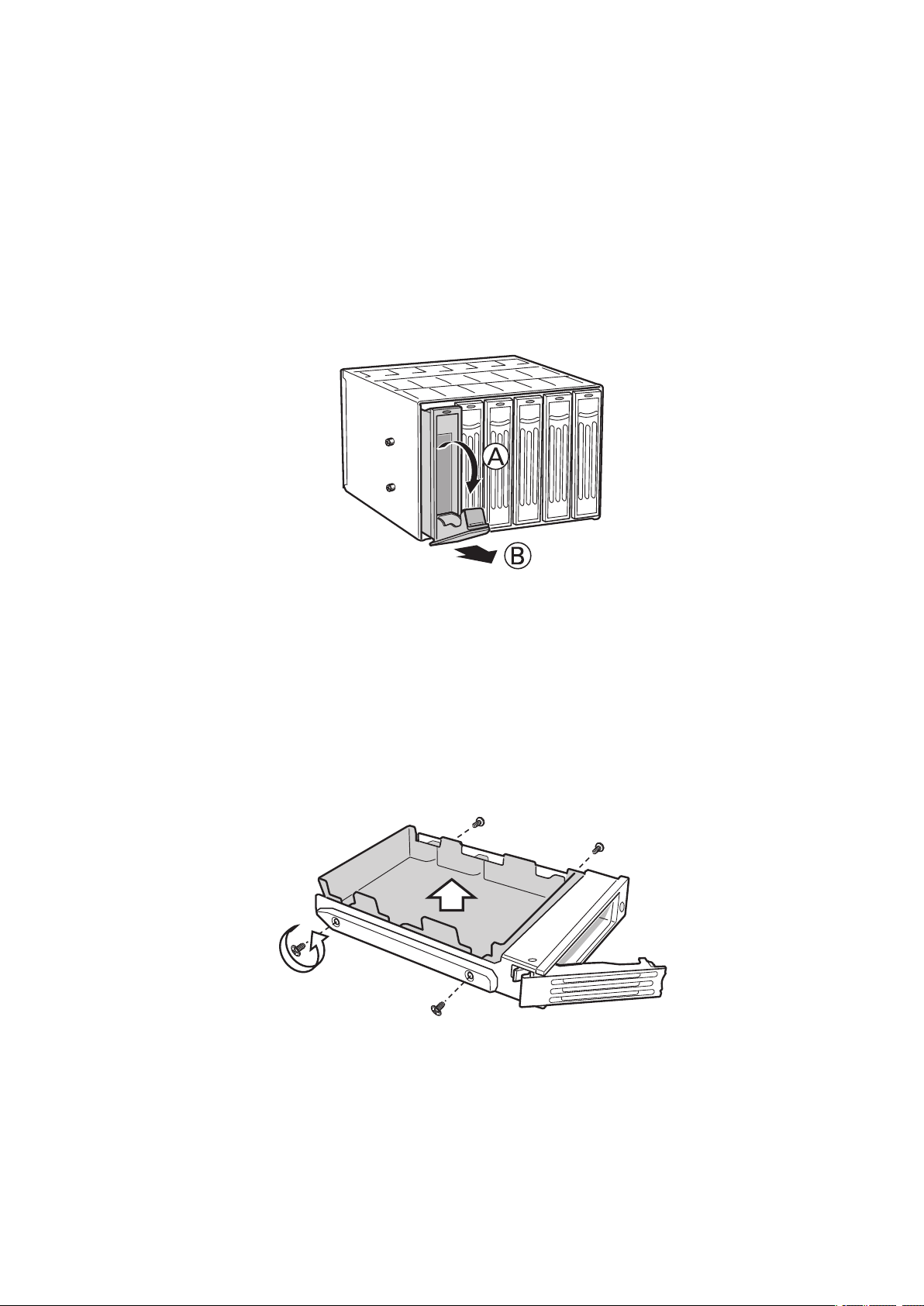

16. Déblocage du support de lecteur de la cage remplaçable à chaud .................................................21

17. Retrait de l’appareil de maintien en plastique. ................................................................................21

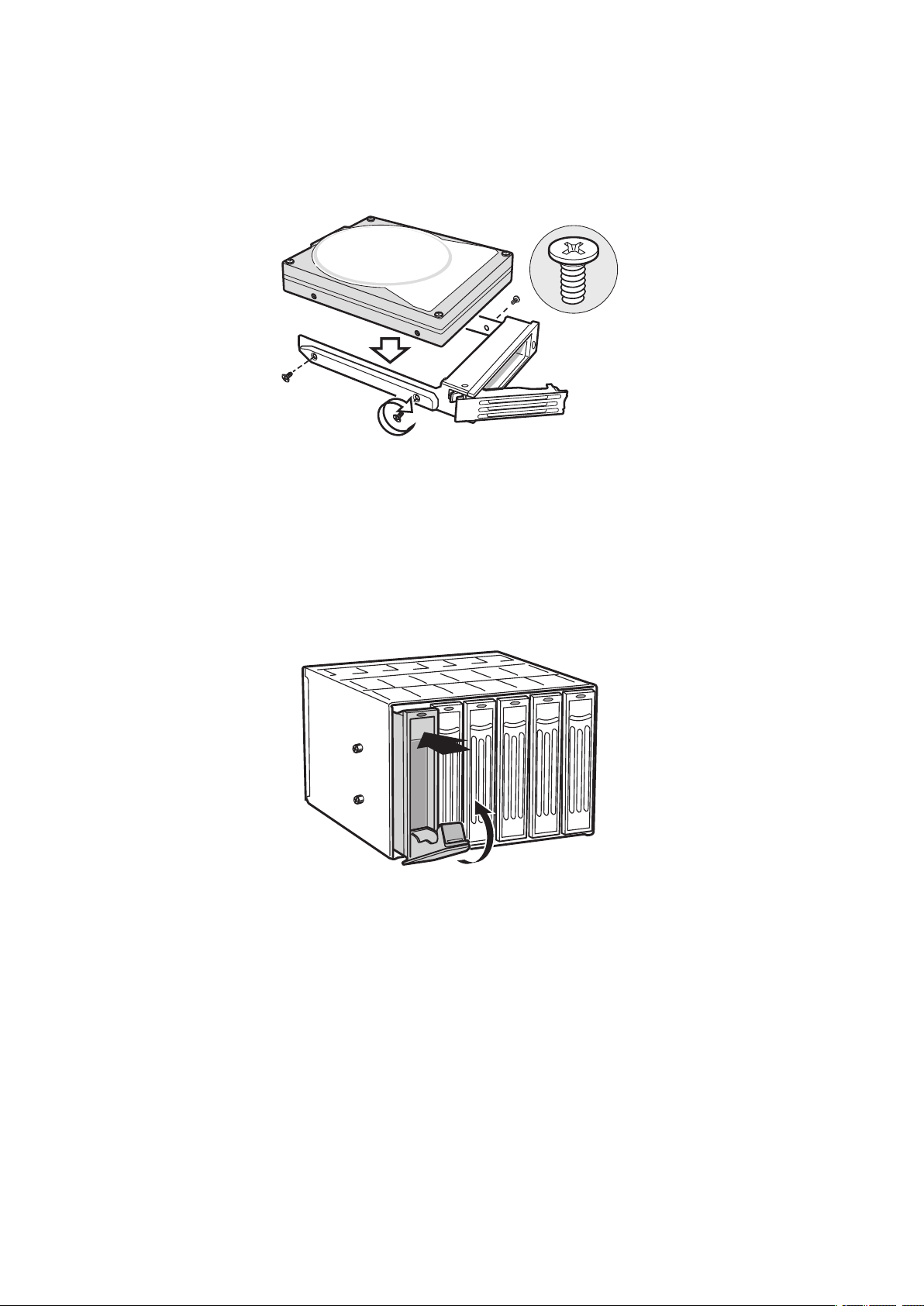

18. Fixation du disque dur à la cage ......................................................................................................22

19. Introduction du support d’unité dans la cage ..................................................................................22

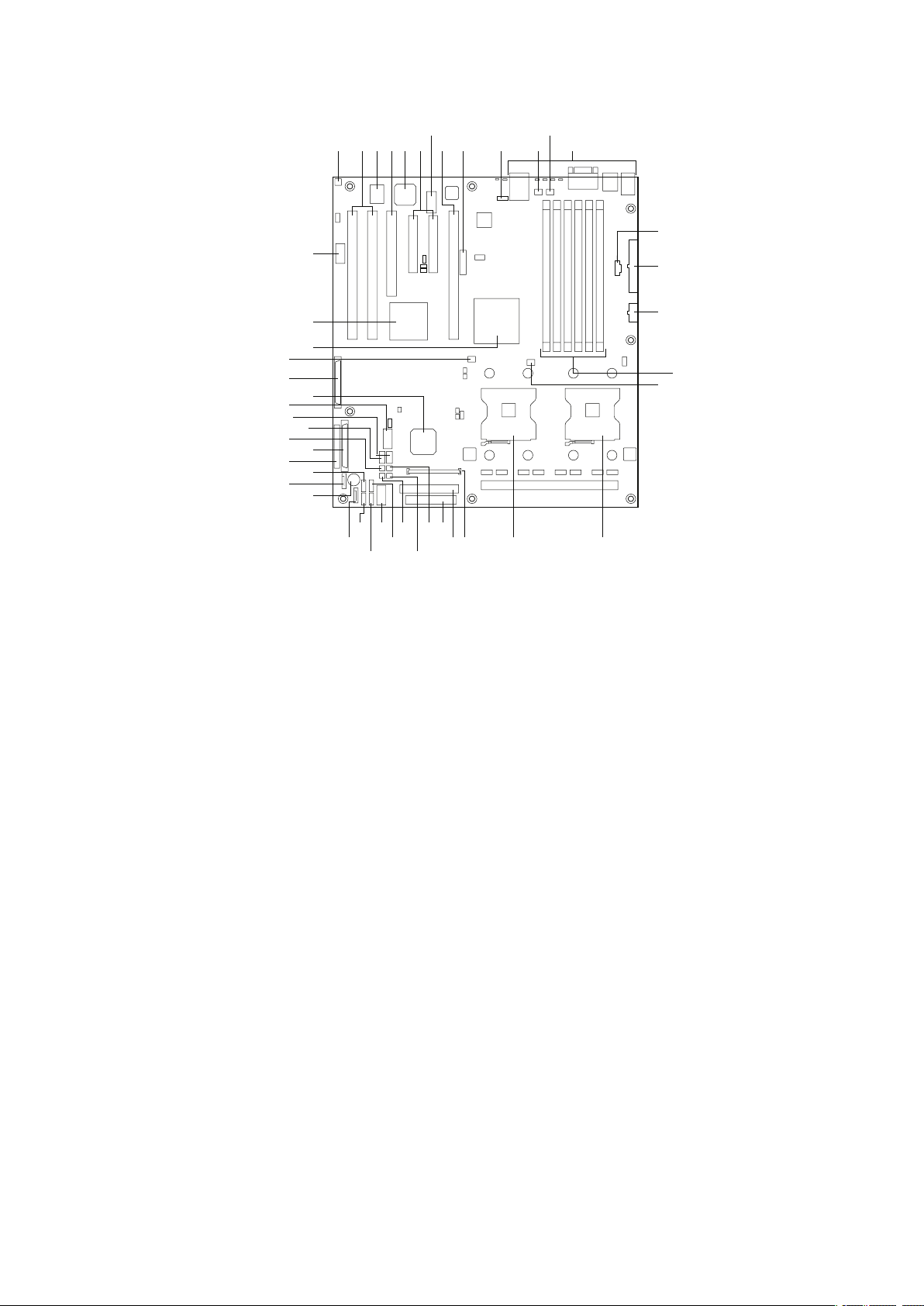

20. Emplacement des supports et des connecteurs sur la carte serveur MAXDATA PLATINUM 3200 I ......25

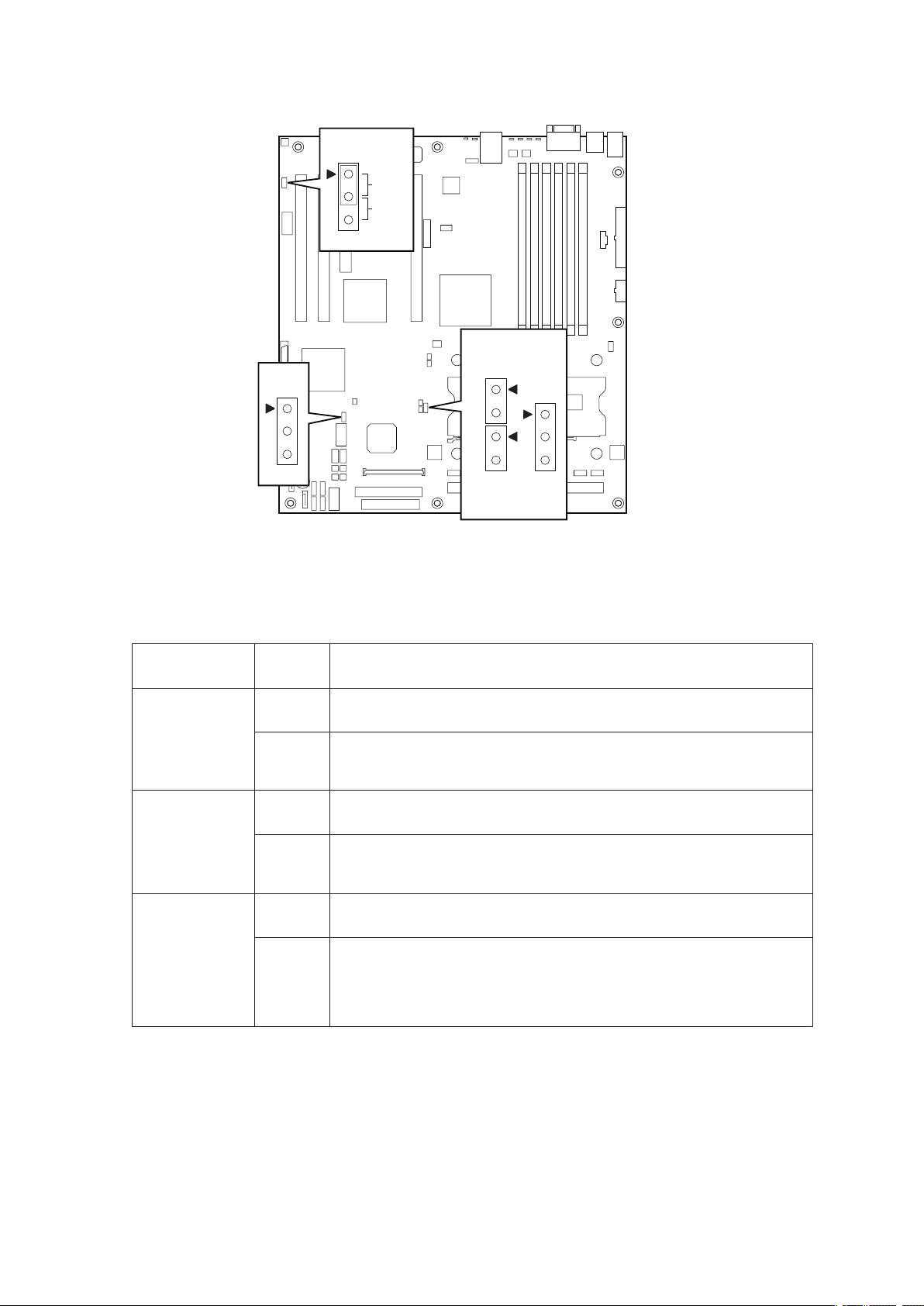

21. Emplacement du cavalier de configuration .....................................................................................26

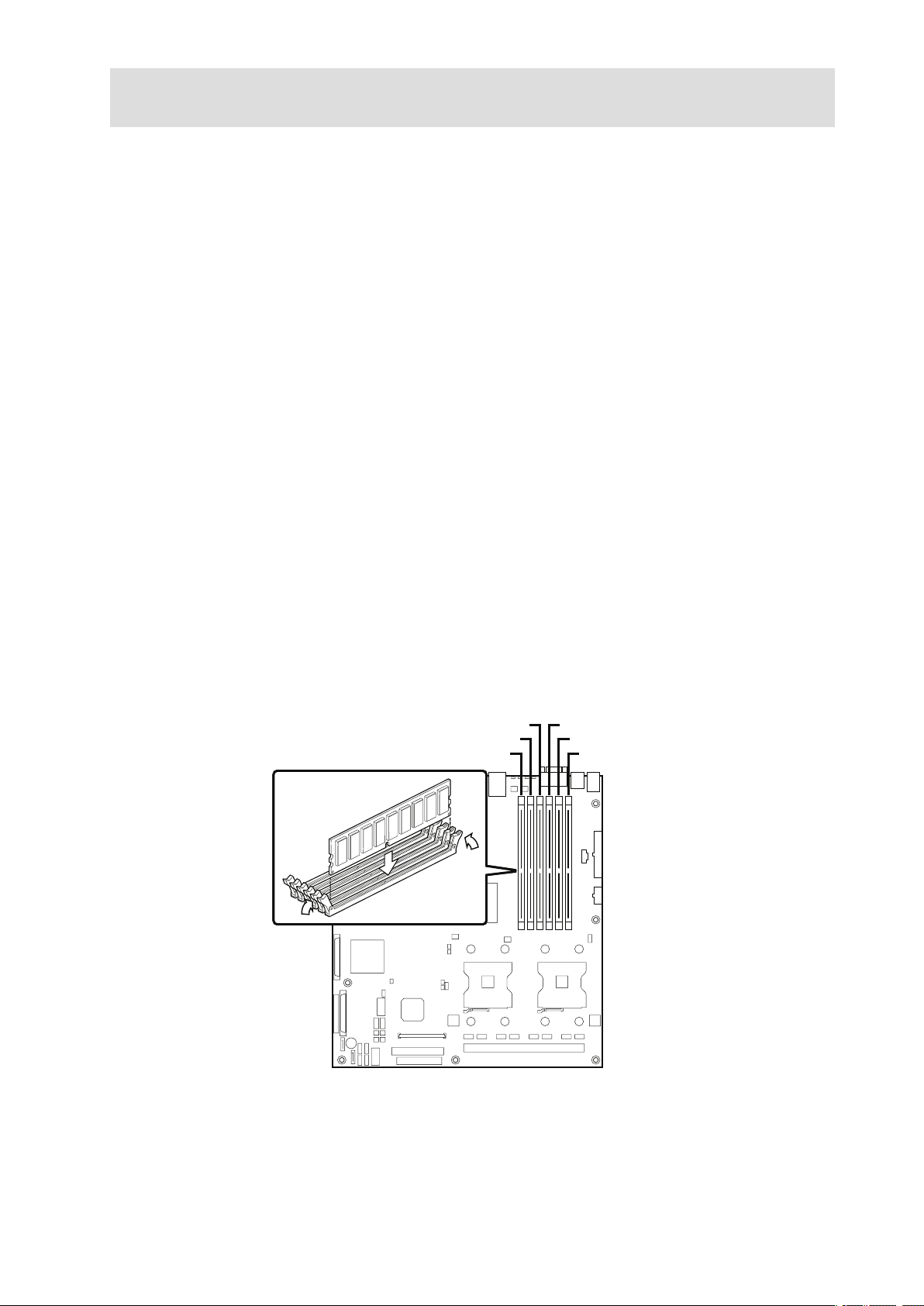

22. Installation de modules de mémoire ...............................................................................................29

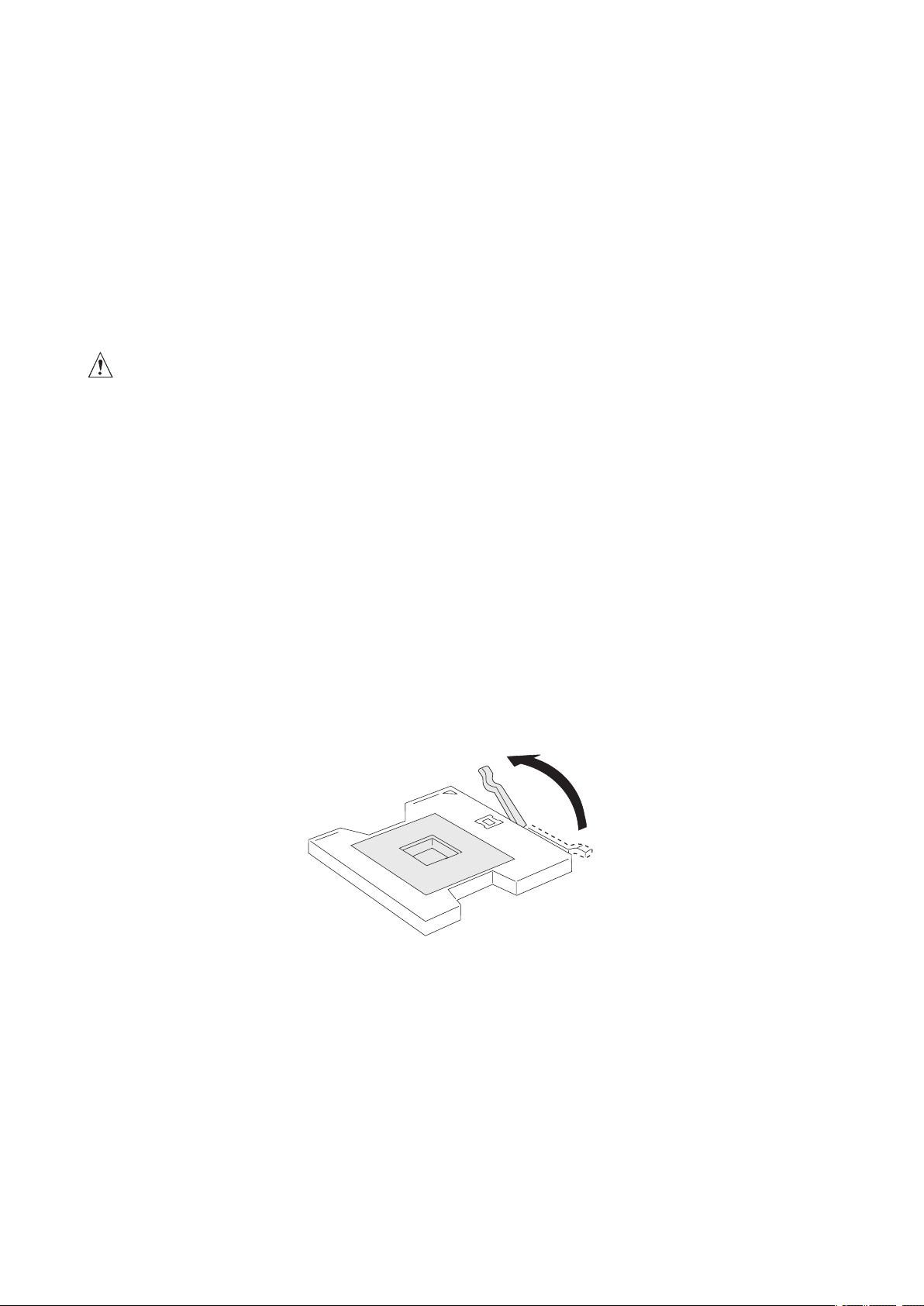

23. Ouverture du levier du support .......................................................................................................30

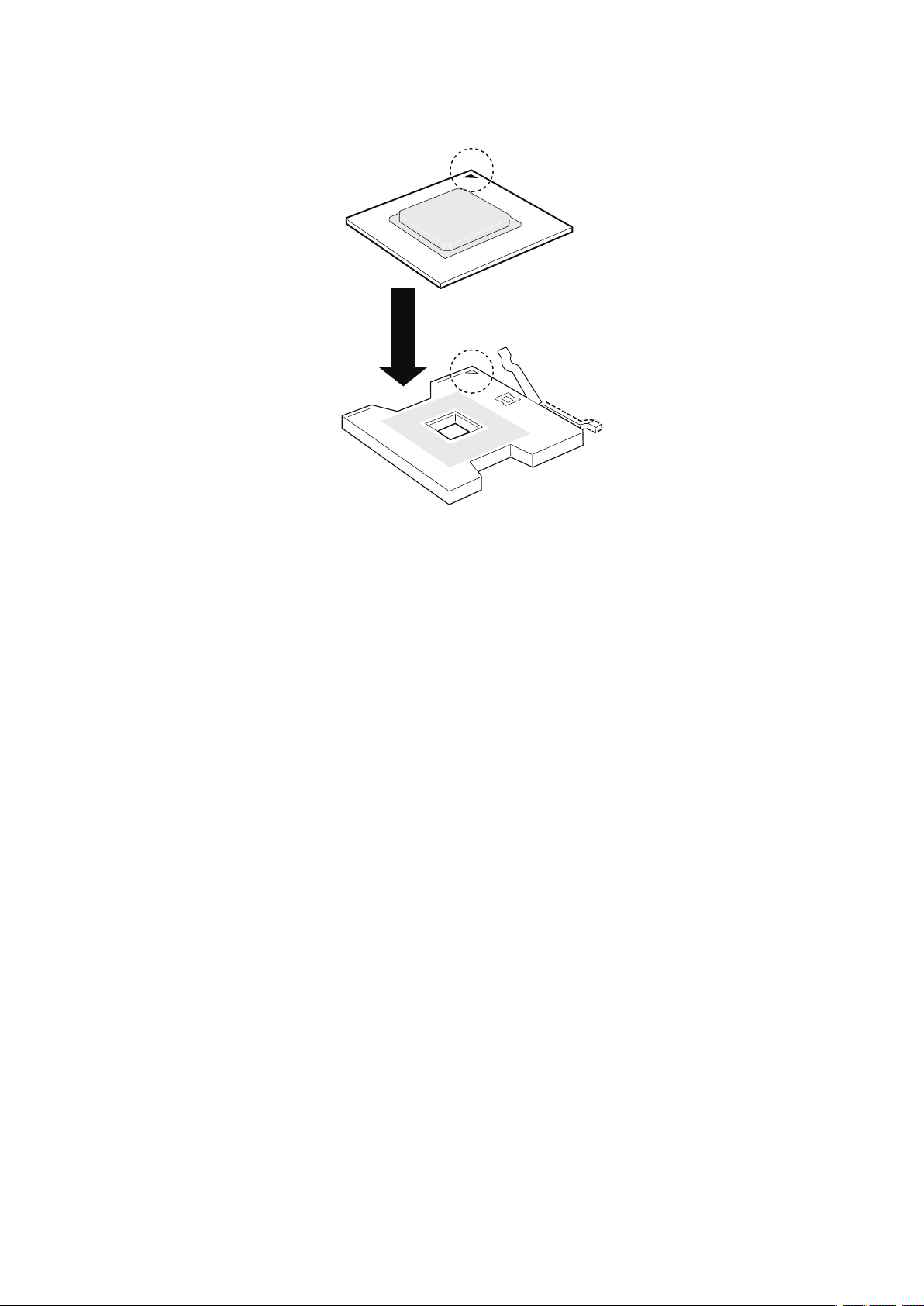

24. Insertion d’un processeur ...............................................................................................................31

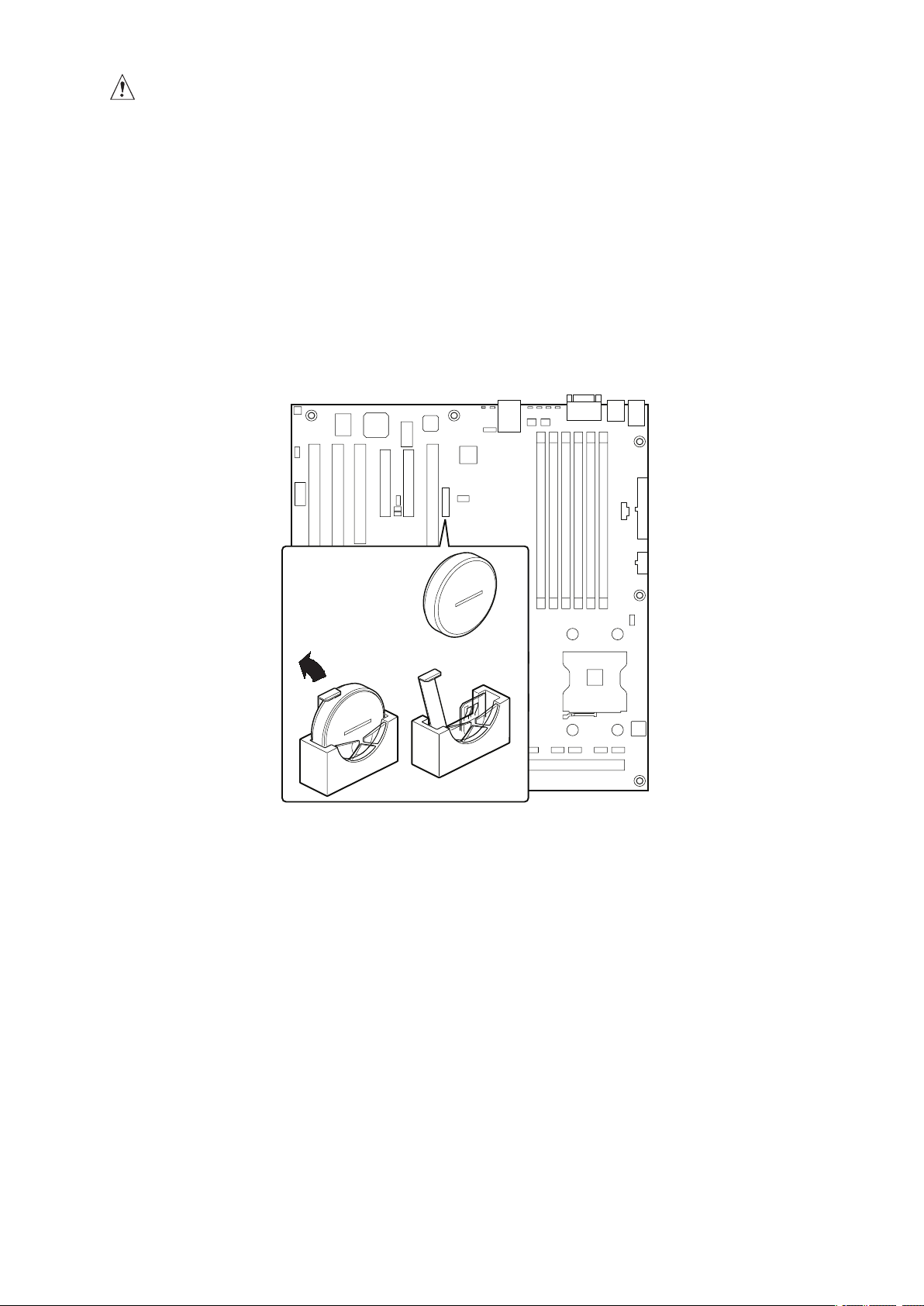

25. Remplacement de la pile de secours ..............................................................................................33

Tableaux

1. Témoins de carte réseau ...................................................................................................................8

2. Description des témoins du panneau avant ....................................................................................10

3. Caractéristiques ...............................................................................................................................11

4. Caractéristiques de la carte serveur MAXDATA PLATINUM 3200 I ...............................................23

5. Caractéristiques de la carte serveur ................................................................................................23

6. Cavaliers de configuration ...............................................................................................................26

7. Commandes clavier .........................................................................................................................36

8. Codes sonores des erreurs POST ...................................................................................................39

9. Codes sonores de récupération du BIOS ........................................................................................40

10. Courant supporté en sortie du bloc d’alimentation du système 600 W ..........................................41

11. Courant supporté en sortie du bloc d’alimentation du système 730 W ..........................................41

12. Spécifications relatives à l’environnement ......................................................................................42

13. Symboles de certification du produit ...............................................................................................43

Page 6

Page 7

1 Installation du système

Position du serveur

Tenir compte des critères suivants lors de la création d’un espace de travail pratique et sécurisé.

Le système est utilisable dans des lieux où la température est adaptée à l’homme. Éviter les

lieux où le taux d’humidité est supérieur à 70 % et les endroits poussiéreux ou sales. Ne pas

exposer le serveur à des températures supérieures à +30 °C et inférieures à +10 °C. Vérifier que les câbles qui relient le serveur aux périphériques ne sont pas trop serrés. S’assurer que les cordons de connexion et d’alimentation sont correctement rangés pour

prévenir toute chute. Lorsque des données sont enregistrées sur les disques durs du serveur ou sur une disquette,

elles sont mémorisées sous forme magnétique. Veiller à ce qu’elles ne soient pas détériorées

par des champs magnétiques ou électromagnétiques. Étant donné que les pièces électroniques peuvent être exposées à des vibrations, aucun

appareil mécanique ne doit être posé sur la même surface que le serveur. Cette règle

s’applique notamment pour les imprimantes à impact dont les chocs peuvent endommager le

disque dur. S’assurer que le serveur est parfaitement ventilé en toutes circonstances. Ne pas obstruer les

fentes de ventilation du boîtier du serveur, en particulier celles des blocs d’alimentation. Un

flux d’air insuffisant peut endommager le serveur et/ou ses composants.

ATTENTION

Pour mettre le serveur hors tension, retirer le cordon d’alimentation de la prise murale.

7Serveur MAXDATA PLATINUM 3200 I M5

Page 8

Connexion du système



















Connecteurs du panneau arrière

Illustration 1. Connecteurs du panneau arrière

A. USB 1 D. Souris G. Vidéo B.

USB 2 E. Clavier H. Carte réseau 1

C. USB 3* F. Port série A I. Carte réseau 2

*USB3 n’est pas disponible sur la carte serveur MAXDATA PLATINUM 3200 I

Les témoins de carte réseau situés à droite et à gauche de carte réseau 1 fournit les informations suivantes :

Tableau 1. Témoins de carte réseau

Couleur du témoin

Témoin gauche

Témoin droit Éteint Connexion de 10 Mbps (si le témoin gauche

État du témoin Description

Éteint Vert Vert clignotant Activité de transmission/réception

Vert Connexion de 100 Mbps Orange Connexion de 1000 Mbps

Aucune connexion réseau établie Connexion réseau établie

est allumé ou clignotant)

8 Installation du système

Page 9

Indicateurs et commandes du panneau avant

Illustration 2. Commandes et indicateurs des systèmes montés sur pieds

A. Permutation ID G. Témoin d’état Sous tension/Veille (vert) B.

Bouton de réinitialisation H. Témoin d’activité sur carte réseau 2 (vert)

C. Témoin d’activité sur carte réseau 1 (vert) I. Témoin ID (bleu) D.

Bouton de mise en veille J. Témoin d’état (bicolore) E. Bouton d’alimentation K. Bouton NMI F. Témoin d’activité du disque dur (bicolore)

9Serveur MAXDATA PLATINUM 3200 I M5

Page 10

Le tableau suivant contient une description des témoins du panneau avant.

Tableau 2. Description des témoins du panneau avant

Nom du témoin Couleur Condition Description Témoin d’état

Sous tension/ Veille

État Vert ALLUMÉ Le système est prêt.

Activité du disque dur

Activité sur carte réseau 1

Activité sur carte réseau 2

Témoin d’ID (rack uniquement)

Vert Vert CLIGNOTE Attente/veille (S1)

Vert CLIGNOTE Le système est prêt mais dégradé. Panne UC, DIMM

Orange

Orange CLIGNOTE Panne non critique : panne redondante du ventilateur,

Vert CLIGNOTE Activité du disque dur Orange

Vert Vert CLIGNOTE

Bleu CLIGNOTE Identification du serveur, commutation via le bouton ID ou

ALLUMÉ Sous tension

ÉTEINT Arrêt (aussi Veille S4)

défectueux

ALLUMÉ Alarme critique. Panne critique du module d’alimentation,

panne critique du ventilateur, tension (bloc d’alimenta tion), panne de la tension et panne thermique

panne de l’alimentation redondante, alimentation et tension non critiques

ÉTEINT Le système n’est pas prêt : Erreur post / interruption non

masquable / PCI ou terminateur manquant

ALLUMÉ Panne ÉTEINT Aucune activité ALLUMÉ Connexion

Connecté au réseau

ÉTEINT Veille ALLUMÉ Connexion

Connecté au réseau

ÉTEINT Veille

le logiciel

ÉTEINT Identification du serveur, commutation via le bouton ID ou

le logiciel

10 Installation du système

Page 11

2 Description du châssis

Caractéristiques

Tableau 3. Caractéristiques

Caractéristique Description du P3200 I

Baies pour périphériques

Baie de lecteur (6+4) Une baie de lecteur fixe pour un maximum de 6 lecteurs (P3200 I)

Emplacements d’extension

Facteur de forme Tour de 5U convertible en racks

Alimentation a) P3200 I : un bloc d’alimentation de 600 W fixe avec ventilateur intégré.

Refroidissement du carter

3 baies pour périphériques 5,25

Baies de lecteur échangeables à chaud en option (P3200 I redondant)

• Baie SCSI de 6 lecteurs

• Baie SCSI de 4 lecteurs Baie de lecteur fixe de quatre lecteurs en option. Peut accueillir jusqu’à 10 lecteurs.

Six emplacements PCI pleine longueur disponibles.

b) Alimentation redondante du P3200 I : deux alimentations redondantes

de 730 W fixe avec ventilateur intégré.

Deux ventilateurs de châssis non redondants et fixes :

• Ventilateur de 120 mm x1

• Ventilateur de 92 mm x1

11Serveur MAXDATA PLATINUM 3200 I M5

Page 12

Vue avant du châssis

Illustration 3. Vue avant de la base du MAXDATA PLATINUM 3200 I

A. Bloc d’alimentation

B. Panneau pour carte PCI supplémentaire

C. Ports E/S

Conduit de ventilation

E. Ventilateurs de châssis

Mécanismes de déblocage de la cage du lecteur

G. Indicateurs et commandes du panneau avant

H. Trois baies pour lecteurs amovibles 5,25 pouces

I. Connecteur USB /série B du panneau avant

J. Cage de lecteur fixe – 4 lecteurs (en option)

K. Cage de lecteur fixe -6 lecteurs

L. Masquage SCSI ou ICBM

12 Description du châssis

Page 13

Vue arrière du châssis de base

Illustration 4. Vue arrière du châssis de base du MAXDATA PLATINUM 3200 I

A. Bloc d’alimentation

B. Ports E/S

C. Caches de protection des emplacements d’extension

D. Panneau pour carte PCI supplémentaire

E. Verrou carte PCI

F. Connecteur arrière série B

G. Masquage SCSI ou ICBM

H. Connecteur d’alimentation CA

13Serveur MAXDATA PLATINUM 3200 I M5

Page 14

Vue arrière du châssis de l’alimentation redondante de la base

Illustration 5. Vue arrière du châssis du MAXDATA PLATINUM 3200 I à alimentation redondante

A. Bloc d’alimentation amovible

B. Ports E/S

C. Caches de protection des emplacements d’extension

D. Panneau pour carte PCI supplémentaire

E. Verrou carte PCI

F. Connecteur arrière série B

G. Masquage SCSI ou ICBM

H. Connecteur d’alimentation CA

Périphériques

Baies demi-hauteur pour périphérique 5,25 pouces

 REMARQUE

Un support 5,25 pouces multifonction pour lecteurs est inclus dans le châssis. Il peut accueillir soit un lecteur de disquettes (en retirant le panneau) soit un lecteur fixe.

Les baies supérieures du châssis conviennent à des périphériques amovibles. Ces baies de lecteurs 5,25 pouces mi-hauteur sont prévues pour les lecteurs de disquettes, de CD-ROM ou de bandes.

14 Description du châssis

Page 15

3 Installation du châssis

Ce chapitre explique comment fixer le châssis du serveur pour la première fois.

Outils et accessoires requis

• Tournevis cruciforme (n° 2)

• Petit tournevis à tête plate

• Bracelet antistatique (recommandé)

Sécurité : avant de retirer le capot

Avant de retirer le capot, observez les consignes de sécurité.

• Éteignez tous les périphériques connectés au serveur.

• Déconnectez l’alimentation secteur en appuyant sur le bouton marche/arrêt situé à l’avant du châssis. Débranchez ensuite le cordon d’alimentation secteur du châssis ou de la prise murale.

• Identifiez et déconnectez tous les câbles de périphériques et toutes les lignes de télécommunication connectés aux connecteurs ou aux ports d’E/S situés à l’arrière du châssis.

• Portez un bracelet antistatique relié à la masse du châssis, à toute surface métallique non peinte, lorsque vous manipulez les composants.

Avertissements et mises en garde

Ces avertissements et mises en garde s’appliquent chaque fois que vous retirez le panneau du châssis pour accéder aux composants situés à l’intérieur du serveur. Seul un technicien qualifié doit accéder à l’intérieur du serveur et configurer ce dernier.

ATTENTION

Le bouton marche/arrêt ne COUPE PAS l’alimentation secteur. Pour éteindre le serveur, il faut impérativement débrancher le cordon d’alimentation de la prise murale ou du châssis.

Il existe un danger d’électrocution potentiel lors de la manipulation des câbles d’alimentation, téléphoniques et de communication. Mettez le système hors tension et débranchez les cordons d’alimentation ainsi que les systèmes de télécommunication, réseaux et modems reliés au système avant d’ouvrir ce dernier. À défaut, vous risqueriez de vous blesser ou d’endommager votre équipement.

L’intérieur du bloc d’alimentation est soumis à des niveaux dangereux de tension, de courant et d’énergie. Aucune pièce intérieure ne peut être réparée par l’utilisateur ; toute procédure d’entretien doit être effectuée par un technicien qualifié.

15Serveur MAXDATA PLATINUM 3200 I M5

Page 16

MISES EN GARDE

Les décharges électrostatiques (ESD) peuvent endommager les lecteurs de disque dur, les cartes et d’autres pièces. Il est vivement conseillé d’effectuer l’ensemble des procédures décrites dans ce chapitre sur un poste de travail protégé contre les ESD. Au cas où aucun poste de ce type ne serait disponible, protégez-vous contre les ESD en portant un bracelet antistatique relié à la masse du châssis (n’importe quelle surface métallique non peinte) de votre serveur lorsque que vous manipulez les pièces.

Manipulez toujours les cartes avec précaution. Elles peuvent être extrêmement sensibles aux ESD. Ne tenez les cartes que par leurs bords. Ne pas toucher les contacts. Après avoir retiré une carte de son emballage de protection ou du serveur, placez-la sur une surface reliée à la terre, exempte de charge statique, composants orientés vers le haut. Si vous posez la carte serveur sur une surface conductrice, la batterie peut causer un court-circuit. Cela entraînera une perte des données CMOS et l’épuisement de la batterie. Utilisez, si possible, un tapis de mousse conducteur. Veillez à ce que la carte ne glisse sur aucune surface.

Afin de permettre une ventilation et un refroidissement corrects, installez toujours tous les panneaux d’accès avant de mettre le système sous tension. La mise en service du système sans le panneau peut endommager les pièces.

16 Installation du châssis

Page 17

Retrait du panneau d’accès primaire

Orienté vers l’avant du châssis, le panneau d’accès primaire se trouve à la gauche des serveurs montés sur pieds et au-dessus des serveurs sur rack.

1. Conformez-vous aux consignes de sécurité et de protection contre les décharges électrostatiques fournies au début du présent chapitre.

2. Éteignez le système et débranchez le cordon d’alimentation.

3. Retirez la vis de transport (si elle est fixée, lettre « A »).

4. Appuyez sur le loquet (lettre « B ») et faites glisser le panneau d’accès primaire vers l’arrière du châssis.

5. Retirez le panneau d’accès en le soulevant.

Illustration 6. Retrait du panneau d’accès

Retrait de la façade

1. Dégagez les deux languettes en plastique (lettre « A ») situées sur le côté gauche de la façade.

2. Tournez la façade (lettre « B ») à un angle de 40° maximum.

3. Puis, dégagez la façade du châssis (lettre « C ») en la poussant. Si la façade ne se détache pas du châssis, appuyez doucement sur le côté gauche de la façade pour dégager les crochets du côté droit du châssis.

Illustration 7. Retrait de la façade

17Serveur MAXDATA PLATINUM 3200 I M5

Page 18

Installation d’un lecteur CD-ROM, DVD ou de disquettes de 3,5 pouces

1. Poussez les coulisses vers l’intérieur (lettre « A ») pour les dégager et sortez l’ensemble coulisse/panneau de support de la baie.

Illustration 8. Retrait de l’ensemble coulisse/panneau de support de la baie supérieure

2. Fixez les coulisses à l’unité en les poussant dans les dépressions latérales de l’unité.

Illustration 9. Fixation de coulisses sur un lecteur de disquettes de 3,5 pouces

3. Insérez l’ensemble unité/coulisse dans la baie supérieure. Branchez les câbles d’alimentation et de données.

4. Terminez l’introduction de l’ensemble unité/coulisse dans le châssis jusqu’à la butée.

Illustration 10. Installation d’un lecteur de CD-ROM ou DVD

18 Installation du châssis

Page 19

Installation de disque(s) dur(s) ﬁxe(s)

1. Poussez le mécanisme de déblocage bleu en plastique vers le haut pour dégager la cage de l’unité fixe (lettre « A »). Sortez la cage de l’emplacement de la baie de lecteur de 5 cm environ et introduisez-la dans le châssis (lettre « B »). Si vous sortez partiellement la cage, la porte supérieure de la cage s’ouvrira plus facilement.

Illustration 11. Retrait d’une cage fixe de 6 lecteurs du châssis

 REMARQUE

Vous pouvez également retirer entièrement la cage de l’emplacement de la baie d’unité dans le châssis. Veillez toutefois à poser la cage à l’horizontale avant d’ouvrir les portes de la cage pour éviter que les rails débordent.

2. Desserrez la vis imperdable (lettre « A »). Ouvrez la porte supérieure (lettre « B »).

Illustration 12. Déverrouillage et ouverture de la porte supérieure de la cage

19Serveur MAXDATA PLATINUM 3200 I M5

Page 20

3. Ouvrez la porte inférieure.

4. Sortez les coulisses de l’unité de la cage.

Illustration 13. Retrait des coulisses de la porte de la cage

5. Fixez les coulisses au disque dur. Cette manipulation ne nécessite aucun outil. Introduisez les languettes des coulisses dans les orifices de montage du disque dur puis appuyez fermement pour bien fixer les coulisser au disque dur. Veillez à ce que les languettes métalliques soient orientées vers l’avant du disque dur et les unes face aux autres.

Illustration 14. Fixation des coulisses sur le disque dur

6. Insérez l’ensemble unité/coulisse dans la cage. Veillez à ce que l’extrémité du connecteur du câble du disque dur soit orientée vers l’arrière de la cage. La partie supérieure de l’unité doit être orientée dans la même direction que la flèche de l’illustration suivante.

Illustration 15. Introduction de l’ensemble unité/coulisse dans la cage

20 Installation du châssis

Page 21

7. Répétez les étapes 4-5 pour installer des disques durs supplémentaires dans la cage.

8. Fermez la porte inférieure de la cage.

9. Fermez la porte supérieure de la cage.

10. Serrez la vis à oreilles. Branchez les câbles d’alimentation et de données aux connecteurs du/des disque(s) dur(s).

Installation de lecteur(s) échangeable(s) à chaud

1. Appuyez sur le loquet vert (lettre « A ») à l’extrémité du support pour le dégager de la cage du lecteur. Tirez le levier noir (lettre « B ») pour ouvrir entièrement le support. Une fois le levier ouvert, il dégagera le support de la cage.

Illustration 16. Déblocage du support de lecteur de la cage remplaçable à chaud

2. Sortez le support de la cage.

3. Retirez les quatre vis qui fixent l’appareil de maintien en plastique au support d’unité. Retirez l’appareil de maintien en plastique.

Illustration 17. Retrait de l’appareil de maintien en plastique.

21Serveur MAXDATA PLATINUM 3200 I M5

Page 22

4. Retirez le disque dur du support en retirant les quatre vis qui étaient fixées à l’appareil de maintien en plastique. Veillez à ce que l’extrémité du connecteur du disque dur fait face à l’arrière du support. Assurez-vous que l’étiquette du disque dur fait face au support.

Illustration 18. Fixation du disque dur à la cage

5. Avec le levier noir ouvert, introduisez le support dans la cage. Puis, tournez le levier vers le haut pour verrouiller le support.

Illustration 19. Introduction du support d’unité dans la cage

22 Installation du châssis

Page 23

4 Caractéristiques de la carte serveur

Ce chapitre décrit les principales caractéristiques de la carte serveur MAXDATA PLATINUM 3200 I. Il contient la liste des caractéristiques et des schémas qui indiquent l’emplacement des principaux composants et connexions de la carte.

Tableau 4. Caractéristiques de la carte serveur MAXDATA PLATINUM 3200 I

PCI SCSI SATA/ATA Ethernet Intel® Light-

Guided Diagnostics

Connexion USB

1 - PCI Express x4 1 - PCI-X 133 MHz 2 - PCI-X 100 MHz 1 - PCI 32 bits /33 MHz 5 V

Un canal Ultra-320/LVD channel via le contrôleur SCSI LSI 53C1020

Deux canaux ATA série avec support RAID 0 et 1. Un connecteur IDE prenant en

Gigabit double

Non 4 (2 à l’ar-

charge deux canaux IDE ATA/100.

Le Tableau 5 énumère les principales caractéristiques de la carte serveur.

Tableau 5. Caractéristiques de la carte serveur

Caractéristique Description

Processeurs Jusqu’à deux processeurs Intel

604 et un bus frontal de 800 MHz

Mémoire • Barrettes de mémoire DIMM compatibles DDR 266/333, ECC registered

• Supports DIMM : six contacts 72 bits en or, 184 broches

• Tailles de modules DIMM acceptées : 128 Mo, 256 Mo, 512 Mo, 1 Go et 2 Go.

• La configuration maximale prise en charge est de 24 Go, avec quatre modules DIMM de 266 Go.

• Architecture bicanale

• Mise en miroir

• Sauvegarde de la mémoire

Jeu de puces Jeu de puces Intel

E7520 :

• Prise en charge du bus frontal de 800 MHz

• Concentrateur MCH (Memory Controller Hub) Intel

• Concentrateur PCI 64 bits Intel

• Concentrateur 5 E/S Intel® 82801ER (ICH-5R)

Xeon™ dans un package FC-mPGA4 avec Socket

6700PXH

E7520

rière de la carte et 2 à l’avant)

Gestion des entrées/sorties

Super contrôleur E/S offrant les caractéristiques suivantes :

• Deux ports souris et clavier PS/2 empilés et interchangeables

• Deux ports USB 2.0 externes arrière

• Support USB pour ajout de deux ports USB supplémentaires pour un support frontal

• Un port série externe dans la zone arrière du port E/S (série A)

• Un support pour port série pour fournir un second port série en option (série B)

• Un connecteur IDE pouvant accueillir deux appareils compatibles ATA 100 maximum

• Une interface de lecteur de disquettes

Vidéo • Un contrôleur vidéo SVGA ATI Rage XL intégré.

• Mémoire vidéo SDRAM de 8 Mo

• Port vidéo SVGA

suite

23Serveur MAXDATA PLATINUM 3200 I M5

Page 24

Tableau 5. Caractéristiques de la carte serveur (suite)

Caractéristique Description

Lecteur de disque dur

• Deux ports série ATA 150

• Support de la fonction RAID d’entrée de gamme (mise en miroir et agrégation intégrées LSI Logic)

Réseau local • Deux cartes réseau Ethernet 10/100/1000 Mo intégrées

Emplacements d’extension

- Un réseau local Marvell 88E8050 10/100/1000

- Un réseau local Intel

Six emplacements d’extension PCI pleine longueur, pleine hauteur disponibles.

• Emplacements 1 et 2 : PCI-X 64 bits / 100 MHz

82541PI 10/100/1000

• Emplacement 3: PCI 32 bits /33MHz

• Emplacement 4: PCI Express x8 avec vitesses x4

• Emplacement 5: PCI Express x8

• Emplacement 6: PCI-X 64 bits / 133 MHz

Ventilateurs • Six supports pour ventilateurs système à vitesse variable

• Deux supports pour ventilateurs UC à vitesse unique

Gestion du serveur

• Contrôleur National Semiconductor PC87431M pour la surveillance, les alertes et la journalisation des informations critiques du détecteur.

• Connecteurs LCD frontaux personnalisés pour l’écran frontal.

• Contrôleur de gestion souple pour les modules Intel

Professional et Advanced

Management .

Facteur de forme

• Facteur de forme compatible SSI-EEB3.5

• Carte de 30 x 33 cm

24 Caractéristiques de la carte serveur

Page 25

Emplacement des supports et des connecteurs

 



























































































Illustration 20. Emplacement des supports et des connecteurs sur la carte serveur

MAXDATA PLATINUM 3200 I

A. Détection d’ouverture du châssis O. Connecteur d’alimentation

EE. SATA A2

principal

B1. Emplacement PCI-X 100 – côté

gauche

B2. Emplacement PCI-X 100 – côté

Connecteur de l’alimenta-

FF. Haut-parleur

tion de l’UC

Q. Supports DIMM GG. SATA A1

droit

C. Super E/S R. Support ventilateur UC 1 HH. HSBP B

Emplacements PCI 32/33 S. UC 1 II. Connecteur du panneau

avant

E. Carte graphique ATI Rage XL T. UC 2 JJ. SCSI canal A F1.

Emplacement x8 (vitesse x4) PCI-Express - côté gauche

F2. Emplacement x8 PCI -Express

- côté droit

G. Intel® 82541P1 10/100/1000 W. Connecteur du lecteur de

H. Emplacement PCI-X 133 X. Ventilateur fixe 4 NN. OEM RMC

U. Connecteur du module de

gestion Intel

Connecteur IDE LL. Ventilateur échangeable à

KK. Ventilateur fixe 3

chaud 3*

disquettes

MM. Ventilateur échangeable à

chaud 4*

I. Pile Y. Ventilateur fixe 2 OO. ICH5R

Connecteur ICMB Z. Ventilateur fixe 1 PP. SCSI canal B

J. K. Ventilateur système 5 AA. HSBP A QQ. Support ventilateur UC 2 L. Ventilateur système 6 BB. USB panneau avant RR. MCH M. Connecteurs E/S du système CC. LCD panneau avant SS. PHX N. Connecteur d’alimentation

auxiliaire

IPMB TT. Support série B

DD.

*Le ventilateur échangeable à chaud 1 relie les supports des ventilateurs fixes 1 et 2. Le ventilateur échangeable à chaud 2 relie les supports des ventilateurs fixes 3 et 4.

25Serveur MAXDATA PLATINUM 3200 I M5

Page 26

Cavaliers de conﬁguration













































Illustration 21. Emplacement du cavalier de configuration

Tableau 6. Cavaliers de configuration

Nom du

Broches Que se passe-t-il lors de la réinitialisation du système...

cavalier

CMOS Clear

1-2 BMC Control : Pour un fonctionnement normal, ces broches doivent

(J2H1)

2-3 Force Erase : Si ces broches sont reliées, les paramètres CMOS seront

Password Clear

ÉTEINT

(J4H3)

ALLUMÉ Erase : Lorsque ces broches sont reliées, les mots de passe adminis-

BIOS Recovery

ÉTEINT

(J4H1)

ALLUMÉ Recovery Boot : Si ces broches sont reliées, le système tente un

être reliées.

effacés à la prochaine réinitialisation. Pour un fonctionnement normal, ces broches

Protect: Pour un fonctionnement normal, ces broches

ne doivent pas être reliées.

ne doivent pas

être reliées.

trateur et utilisateur seront effacés à la prochaine réinitialisation. Pour un fonctionnement normal, ces broches

Normal Boot : Pour un fonctionnement normal, ces broches doivent

pas être reliées.

ne doivent pas être reliées.

amorçage de récupération du BIOS, en chargeant le code BIOS à partir d’une disquette dans le périphérique flash. Ce cavalier est générale

ment utilisé lorsque le BIOS est corrompu. Pour un fonctionnement normal, ces broches

ne doivent pas être reliées.

26 Caractéristiques de la carte serveur

Page 27

Conﬁguration matérielle

Processeur

La carte serveur MAXDATA PLATINUM 3200 I prend en charge jusqu’à deux processeurs Intel® Xeon™ dans un package FC-mPGA4 avec Socket 604 et un bus frontal de 800 MHz et une fréquence débutant à 2,8 GHz avec la technologie du 90 nanomètres. Les anciens processeurs Xeon ne sont pas pris en charge.

Lorsque deux processeurs sont installés, ils doivent être identiques du point de vue de la version, de la tension, de la taille du cache et de la vitesse du bus et du noyau. Si vous installez un seul processeur, celui-ci doit être fixé dans le support CPU1.

Mémoire

La carte serveur MAXDATA PLATINUM 3200 I comporte trois bancs DIMM sur deux canaux. Le canal A contient les DIMM 1A, 2A et 3A. Le canal B contient les DIMM 1B, 2B et 3B. Le banc 1 (DIMM 1A et 1B) se trouve à proximité de l’angle de la carte serveur. Les DIMM d’un même banc doivent être identiques.

La mémoire minimale requise est de 128 Mo, avec un seul DIMM de 128 Mo dans l’emplacement DIMM 1B. Le système fonctionne en mode unicanal lorsqu’un seul DIMM est fixé. La mémoire utilisable maximale autorisée est de 24 Go (DDR 266) et de 16 Mo (DDR 333) , avec des modules DIMM de 4 Go.

Les DIMM doivent être conformes aux consignes suivantes :

• Uniquement des modules DIMM DDR 266/333, ECC registered

• Structure DIMM x72 ECC

• Utilisation de modules DIMM de 184 broches

• Prise en charge des tailles suivantes : 128 Mo, 256 Mo, 512 Mo, 1 Go et 2 Go

Le jeu de puces Intel en ligne. La mise en miroir et la sauvegarde en ligne permettent d’éviter la perte de données en cas de panne du module DIMM.

Avec la mise en mémoire, le système conserve deux copies de toutes les données contenues dans le sous-système de la mémoire. Si le module DIMM échoue, les données ne sont pas perdues car la seconde copie des données est stockée dans le module miroir. Le système n’échoue pas après une erreur de la mémoire à moins que la copie primaire et la copie miroir soient corrompues en même temps.

Dans un système miroir, la mémoire utilisable maximale correspond à la moitié de la mémoire installée avec un minimum de quatre modules installés. Étant donnée que les données sont copiées sur les différents DIMM, cela signifie que les DIMM sont actifs à tout moment. Si six DIMM de 2 Go sont présents, alors la mémoire utilisable maximale est de 6 Go. Les trois DIMM de 2 Go restants servent à la mise en miroir.

Pour la sauvegarde en ligne, un DIMM par canal est utilisé. Si un module DIMM commence à échouer, le contenu de ce dernier sera copié dans le DIMM de secours du même canal. Si toutes les données sont copiées sur le DIMM de secours, alors le DIMM primaire sera mis hors service et le DIMM de secours prendra le relais.

E7520 inclut du matériel qui supporte la mise en mémoire et la sauvegarde

Si la sauvegarde de la mémoire est active, les DIMM de secours doivent être identiques ou supérieurs au DIMM actif le plus important du canal.

27Serveur MAXDATA PLATINUM 3200 I M5

Page 28

Page 29

5 Installation et mise à jour du matériel













Avant de commencer

Avant d’utiliser le serveur, lisez attentivement les consignes de sécurité décrites dans « Position du serveur » au début de ce manuel.

Outils et accessoires requis

• Tournevis cruciforme (n° 1 et n° 2)

• Pinces à bec fin

• Règle

• Stylo ou crayon à papier

• Bracelet antistatique et tapis de mousse conducteur (recommandés)

Installation et retrait d’un module DIMM

L’écran de soie de la carte indique DIMM 1B, DIMM 1A, DIMM 2B, DIMM 2A, DIMM 3B et DIMM 3A, en partant du bord de la carte.

Installation de modules DIMM

Pour installer un DIMM, procédez comme suit :

1. Conformez-vous aux consignes de sécurité et de protection contre les décharges électrostatiques fournies au début du présent guide.

2. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.

3. Débranchez le cordon d’alimentation secteur du serveur.

4. Retirez le cache de protection du châssis et recherchez les emplacements DIMM.

Illustration 22. Installation de modules de mémoire

29Serveur MAXDATA PLATINUM 3200 I M5

Page 30

5. Veillez à ce que les clips des prises DIMM soient poussés vers l’extérieur, en position ouverte.

6. Tenez les modules DIMM par les extrémités lorsque vous les retirez de leur emballage antistatique.

7. Placez-les au-dessus du support. Alignez la petite encoche située sur le bord inférieur du module DIMM avec la clé du support.

8. Introduisez le bord inférieur du module DIMM dans le support.

9. Lorsque le module est inséré, poussez délicatement le bord supérieur. Veillez à ce les clips soient bien en place.

10. Remettez le cache du châssis en place et re-branchez le cordon d’alimentation.

Installation ou remplacement du processeur

MISES EN GARDE

Le processeur doit être adéquat : vous pouvez endommager la carte serveur si vous installez un

processeur inadéquat.

Protection antistatique et manipulation du processeur : prévenez le risque de décharges électrostatiques en prenant les précautions suivantes : (1) Touchez le châssis métallique avant de toucher le processeur ou la carte serveur. Restez en contact avec le châssis métallique pour dissiper les charges électrostatiques lorsque vous manipulez le processeur. (2) Évitez tout déplacement inutile.

Installation du processeur

Pour installer un processeur, suivez les étapes suivantes :

1. Conformez-vous aux consignes de sécurité et de protection contre les décharges électrostatiques fournies au début du présent guide.

2. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.

3. Débranchez le cordon d’alimentation secteur du serveur.

4. Retirez le cache du châssis et recherchez les emplacements du processeur.

5. Localisez le support du processeur et soulevez complètement la poignée.

Illustration 23. Ouverture du levier du support

6. Alignez les broches sur le support puis introduisez le processeur.

30 Installation et mise à jour du matériel

Page 31

 REMARQUE

Vérifiez que la marque triangulaire d’alignement s’aligne parfaitement avec l’échancrure triangulaire.

Illustration 24. Insertion d’un processeur

7. Abaissez le levier du support.

Installation de dissipateur(s) thermique(s)

1. Un matériau d’interface thermique tapisse le fond du dissipateur thermique. Veillez à ne pas l’endommager lorsque vous déballez le dissipateur thermique.

2. Posez le dissipateur thermique sur le processeur en superposant les quatre vis imperdables sur les douilles autour du support du processeur.

3. Vissez les vis imperdables du dissipateur thermique en procédant diagonalement. Ne pas serrer les vis l’une après l’autre.

4. Serrez les quatre vis imperdables uniformément.

Retrait d’un processeur

1. Conformez-vous aux consignes de sécurité et de protection contre les décharges électrostatiques fournies au début du présent guide.

2. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.

3. Débranchez le cordon d’alimentation secteur du serveur.

4. Retirez le cache du châssis.

5. Débranchez le câble du ventilateur du processeur.

6. Dévissez les quatre vis imperdables du dissipateur thermique.

7. Tordez le dissipateur thermique pour rompre le joint entre le dissipateur et le processeur.

8. Soulevez le dissipateur thermique. S’il ne se soulève pas, tordez le dissipateur. Ne pas forcer car vous pourriez endommager le processeur.

9. Soulevez le levier du processeur.

10. Retirez le processeur.

11. Si vous installez un processeur de rechange, reportez-vous à la section « Installation du processeur ». Si non, remettez le cache du châssis en place.

31Serveur MAXDATA PLATINUM 3200 I M5

Page 32

Installation ou retrait d’une carte PCI

Les cartes PCI peuvent être insérées dans les logements 1, 2, 3, 4, 5 et 6.

AVERTISSEMENT

Ne pas retirer une carte PCI sans avoir mis le système hors tension au préalable.

1. Retirez le cache du châssis.

2. Retirez d’abord les conduits de ventilation du châssis avant d’insérer ou de retirer une carte PCI.

3. Insérez (ou retirez) la carte PCI.

4. Remettez les conduits de ventilation en place.

5. Re-fixez le cache du châssis.

Remplacement de la pile de secours

La pile au lithium située sur la carte serveur alimente l’horloge temps réel (RTC) pendant une durée pouvant atteindre 10 ans en l’absence de toute autre source d’alimentation. Lorsque la pile commence à faiblir, la tension qu’elle fournit diminue et les paramètres du serveur stockés dans la mémoire RAM CMOS de l’horloge temps réel (par exemple, la date et l’heure) peuvent être erronés. Pour obtenir la liste des piles de rechange, contactez votre responsable Service clientèle ou votre revendeur.

WARNING

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the equipment manufacturer. Discard used batteries according to manufacturer’s instructions.

ADVARSEL!

Lithiumbatteri Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandøren.

ADVARSEL

Lithiumbatteri Eksplosjonsfare. Ved utskifting benyttes kun batteri som anbefalt av apparatfabrikanten. Brukt batteri returneres apparatleverandøren.

VARNING

Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion.

VAROITUS

Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan suosittelemaan tyyppiin. Hävitä käytetty paristo valmistajan ohjeiden mukaisesti.

OSTRZEŻENIE

Nieprawidłowa wymiana baterii grozi eksplozją. Wymieniać tylko na taki sam lub równoważny typ, zalecany przez producenta. Zużyte baterie utylizować zgodnie z instrukcjami producenta.

WARNUNG

Wenn eine ungeeignete Batterie eingesetzt wird oder die Batterie falsch eingesetzt wird, besteht Explosionsgefahr. Ersetzen Sie verbrauchte Batterien nur durch Batterien gleichen oder äquivalenten Typs, der vom Hersteller empfohlen wurde. Entsorgen Sie die verbrauchte Batterie entsprechend den Anweisungen des Herstellers.

32 Installation et mise à jour du matériel

Page 33

AVERTISSEMENT

Danger d’explosion en cas de remplacement incorrect de la pile. Remplacezla uniquement par une pile du même type ou d’un type équivalent recommandé par le fabricant. Mettez au rebut les piles usagées en vous conformant aux instructions du fabricant.

1. Conformez-vous aux consignes de sécurité et de protection contre les décharges électrostatiques fournies au début du présent guide.

2. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.

3. Débranchez le cordon d’alimentation secteur du serveur.

4. Retirez le panneau du châssis et recherchez la pile.

5. Poussez le levier métallique au-dessus de la pile vers le côté pour le libérer de la pile.

6. Tout en maintenant le levier éloigné de la pile, retirez la pile du compartiment.

Illustration 25. Remplacement de la pile de secours

7. Mettez la pile au rebut en observant les réglementations locales.

8. En prenant soin de respecter la polarité, retirez la pile au lithium de son emballage. La face imprimée de la pile doit être orientée vers le haut.

9. Introduisez la pile dans le logement des piles.

10. Fermez le châssis.

11. Exécutez le programme Setup pour restaurer les paramètres de configuration de l’horloge temps réel (RTC).

33Serveur MAXDATA PLATINUM 3200 I M5

Page 34

Page 35

6 Utilitaires du serveur

Utilisation de l’utilitaire BIOS Setup

Cette section décrit les options de l’utilitaire BIOS Setup qui sert à modifier les valeurs par défaut de la configuration du serveur. Vous pouvez exécuter le BIOS Setup avec ou sans système d’exploitation.

Démarrage de Setup

Vous pouvez entrer dans et démarrer le BIOS Setup dans plusieurs cas :

• lorsque vous mettez le serveur sous tension, après la fin du test de la mémoire par le POST

• lorsque vous avez placé le cavalier CMOS sur la carte serveur en position « Clear CMOS » (activé)

Dans ces deux cas, ce message apparaît après le redémarrage :

Press <F2> to enter SETUP

Le troisième cas concerne la corruption du CMOS/NVRAM. Vous verrez d’autres invites mais pas l’invite <F2>.

Warning: CMOS checksum invalid Warning: CMOS time and date not set

Dans ce cas, le BIOS chargera les valeurs par défaut du CMOS et tentera le redémarrage.

Si vous n’accédez pas au Setup

Si vous ne pouvez pas lancer le programme BIOS Setup, vous serez peut-être amené à effacer la mémoire CMOS. Pour savoir comment procéder, reportez-vous à la section « Effacement du CMOS ».

Menus de Setup

Chaque page de menu du programme BIOS Setup contient un certain nombre de fonctions. À l’exception des fonctions données à titre d’information, chaque fonction est associée à un champ numérique contenant des paramètres sélectionnables par l’utilisateur. La modification des paramètres dépend des options de sécurité choisies. S’il est impossible de modifier une valeur (droits de sécurité insuffisants, entre autres raisons), le champ la contenant n’est pas accessible.

35Serveur MAXDATA PLATINUM 3200 I M5

Page 36

Le Tableau 7 décrit les commandes clavier que vous pouvez utiliser dans les menus.

Tableau 7. Commandes clavier

Appuyez sur Description

<F1> Aide – L’utilisation de la touche F1 dans n’importe quel menu fait apparaître la

fenêtre d’aide.

← →

↑

↓

F5/- Modification de la valeur – La touche « moins » (-) ou la touche F5 permettent

F6/+ Modification de la valeur – La touche « plus » (+) ou la touche F6 permettent

<Entrée> Exécution de la commande – La touche Entrée permet d’activer les sous-menus

Les touches fléchées gauche et droite permettent de se déplacer entre les prin cipales pages de menu. Ces touches restent sans effet sur les sous-menus ou listes affichés.

Sélection de l’élément précédent – Cette touche permet de sélectionner l’élé ment précédent dans une liste d’options de menu, ou dans une liste de valeurs. Pour activer l’élément, appuyez sur la touche Entrée.

Sélection de l’élément suivant – Cette touche permet de sélectionner l’élément suivant dans une liste d’options de menu, ou dans une liste de valeurs. Pour activer l’élément, appuyez sur la touche Entrée.

de faire revenir l’élément sélectionné à sa valeur précédente. Utilisez-les pour parcourir les valeurs de la liste associée, sans l’afficher dans son intégralité.

de faire passer l’élément sélectionné à la valeur suivante. Utilisez-les pour parcourir les valeurs de la liste associée, sans l’afficher dans son intégralité. Sur les claviers japonais à 106 touches, la touche « plus » (+) possède un code de lecture différent, mais son effet est identique.

lorsque la fonction sélectionnée en est un, ou d’afficher une liste de valeurs si une fonction sélectionnée est associée à un champ, ou encore de sélectionner un champ secondaire pour les fonctions à valeurs multiples (date et heure, par exemple). Si une liste de valeurs est affichée, l’appui sur la touche Entrée la remplace par une autre sélection du menu parent.

<Échap> Fermeture – La touche Échap permet de sortir de n’importe quel champ. Elle

annule l’effet de la touche Entrée. Si vous appuyez sur la touche Échap pendant la modification d’un champ ou la sélection de fonctions d’un menu, le menu parent se réaffiche. Si vous appuyez sur la touche Échap dans n’importe quel sous-menu, le menu parent se réaffiche. Si vous appuyez sur la touche Échap dans n’importe quel menu principal, une fenêtre de confirmation de fermeture s’affiche, avec un message demandant si les modifications doivent être aban données.

<F9> Valeurs par défaut au démarrage – L’utilisation de la touche F9 fait apparaître les

éléments ci-après :

Setup Confirmation (Confirmation de démarrage)

Load default configuration now?

(Charger la configuration par défaut maintenant ?)

[Yes] [No] [Oui] [Non]

Si vous sélectionnez « Yes » (Oui) avant d’appuyer sur la touche Entrée, toutes les options de démarrage sont assignés leur valeur par défaut. Si vous sélec tionnez « No » (Non) avant d’appuyer sur la touche Entrée, ou si vous appuyez sur la touche Échap, vous revenez où vous étiez avant d’appuyer sur la touche F9. Aucune des valeurs n’est modifiée.

suite

36 Utilitaires du serveur

Page 37

Tableau 7. Commandes clavier (suite)

<F10> Enregistrer et quitter - L’utilisation de la touche F10 fait apparaître les éléments

ci-après :

Setup Confirmation (Confirmation de démarrage)

Save Configuration changes and exit now?

(Enregistrer les modifications de configuration

et quitter ?)

[Yes] [No] [Oui] [Non]

Si vous sélectionnez « Yes » (Oui) avant d’appuyer sur la touc les modifications sont enregistrées, et vous quittez le programme BIOS Setup. Si vous sélectionnez « No » (Non) avant d’appuyer sur la touche Entrée, ou si vous appuyez sur la touche Échap, vous revenez où vous étiez avant d’appuyer sur la touche F10. Aucune des valeurs n’est modifiée.

he Entrée, toutes

37Serveur MAXDATA PLATINUM 3200 I M5

Page 38

Page 39

7 Dépannage

Codes sonores POST du BIOS

Le tableau ci-dessous contient la liste des codes sonores POST. Avant d’initialiser la vidéo du système, le BIOS utilise ces codes pour signifier des erreurs. Un code sonore est émis uniquement lorsqu’une erreur critique se produit ou lorsque le BIOS ne charge pas le système d’exploitation. Il existe des codes sonores BIOS pour toutes les situations d’erreur.

Le tableau ci-dessous contient la liste des codes sonores POST pour la carte serveur MAXDATA PLATINUM 3200 I.

• Erreur mémoire : Un seul signal sonore issu du port 80h :

- Le code d’erreur de 8 bits se divise en quatre groupes de 2 bits.

- Chaque groupe est converti en un (jusqu’à 4).

- Des signaux courts retentissent autant de fois dans chaque groupe.

Exemple :

Port 80h = 0E1h est divisé en 11 10 00 01 ou code sonore 4-3-1-2

• Deux signaux courts indiquent une erreur somme de contrôle CMOS et la valeur par défaut se charge.

• Cinq signaux courts indiquent que le logiciel Clear Software est actif.

• Un signal court indique que le BIOS chargera le système d’exploitation. Aucune erreur n’a été détectée.

Tableau 8. Codes sonores des erreurs POST

Codes sonores

4-3-1-2 Le système ne contient pas de modules DIMM. Installez des modules DIMM compatibles.

4-3-1-3 Problème mémoire Un type de DIMM incorrect est installé Installez des modules DIMM

4-3-1-4 Aucune paire de DIMM n’est présente Les modules DIMM doivent être installés par paires

4-3-3-1 Bits d’adresse de la rangée erreur mémoire 4-3-3-2 Bancs internes erreur mémoire : 4-3-3-3 Synchronisation erreur mémoire 4-3-3-4 Registre CAS 3 erreur mémoire 4-3-4-1 Mélange registre-non registre erreur mémoire 4-3-4-2 Latence CAS erreur mémoire 4-3-4-3 Taille non prise en charge erreur mémoire 4-3-2-1 Mémoire incorrecte ou non reconnue 1-5-1-1 Panne du processeur. Uniquement si le module Professional ou Advanced Server Manage

1-5-2-1 Le support de processeur 1 est vide. Uniquement si le module Professional ou Advanced

1-5-2-3 Erreur de configuration du processeur. Uniquement si le module Professional ou Advanced

1-5-2-4 Erreur de configuration du bus frontal. Uniquement si le module Professional ou Advanced

Cause et action à prendre

compatibles.

et dans le bon ordre.

ment est installé.

Server Management est installé.

suite

39Serveur MAXDATA PLATINUM 3200 I M5

Page 40

Tableau 8. Codes sonores des erreurs POST (suite)

1-5-4-2 Panne d’alimentation. Perte inattendue du courant continu. Uniquement si le module

Professional ou Advanced Server Management est installé.

1-5-4-3 Panne du jeu de puces. Uniquement si le module Professional ou Advanced Server Mana-

gement est installé.

1-5-4-4 Panne de l’alimentation. Uniquement si le module Professional ou Advanced Server Mana

gement est installé.

Codes sonores de récupération du BIOS

Tableau 9. Codes sonores de récupération du BIOS

Codes sonores Explication 1 Un bip long : la vidéo est active. 1-2 Un bip long et deux bips courts : insérez la disquette de récupération du BIOS.

Une erreur ou un avertissement au démarrage peut se traduire par une série de signaux sonores appelés « codes sonores ». Ces signaux ont un code correspondant à un événement dans le système ou sur la carte PCI. Par exemple, les cartes Intel® RAID ont des codes sonores. Avant de vérifier l’erreur du code sonore, vérifiez que la carte PCI n’est pas la source du problème.

Dans le cas de la mise à jour d’un Bootblock, lorsque la vidéo n’est pas disponible pour l’affichage des messages textuels, les codes sont nécessaires pour signaler les erreurs à l’utilisateur.

40 Dépannage

Page 41

8 Référence technique

Spéciﬁcations relatives au bloc d’alimentation

Tensions d’entrée du bloc d’alimentation 600 watts unique

Bloc d’alimentation de 600 watts

• 100-127 V~ à 50/60 Hz ; 10 A max.

• 200-240 V~ à 50/60 Hz; 5 A max.

Tensions en sortie du bloc d’alimentation 600 watts unique

Bloc d’alimentation de 600 watts

Le tableau ci-dessous répertorie la consommation totale en watts disponible à partir du sous-système d’alimentation pour chaque tension. Si vous configurez votre système, assurez-vous que vos charges ne dépassent pas la consommation totale combinée de 600 watts.

Tableau 10. Courant supporté en sortie du bloc d’alimentation du système 600 W

Tension Courant maximum +3,3 V 24 A +5,0 V 24 A +5 V Standby 2 A +12.0 43 A 12,0 V 0,5 A

ATTENTION

Ne pas excéder une puissance combinée de 140 watts pour les sorties +5 V et +3,3 V. Le dépassement de cette puissance entraîne une surcharge du sous-système d’alimentation et peut provoquer une surchauffe et un dysfonctionnement des blocs d’alimentation.

Chacun des emplacements d’extension situés sur la carte serveur ne doit pas être soumis à une tension supérieure à 25 watts. La consommation moyenne de courant par emplacement ne doit pas excéder 13 watts.

Tensions d’entrée du bloc d’alimentation 730 watts unique

Bloc d’alimentation de 730 watts

• 100-127 V~ à 50/60 Hz; 10 A max.

• 200-240 V~ à 50/60 Hz; 5 A max.

Tensions en sortie du bloc d’alimentation 730 watts unique

Bloc d’alimentation de 730 watts

Tableau 11. Courant supporté en sortie du bloc d’alimentation du système 730 W

Tension Courant maximum +3,3 V 36 A +5,0 V 36 A +5 V Standby 2 A +12.0 80 A 12,0 V 0,5 A

41Serveur MAXDATA PLATINUM 3200 I M5

Page 42

ATTENTION

Spéciﬁcations relatives à l’environnement du système

Tableau 12. Spécifications relatives à l’environnement

Température Hors

fonctionnement En

fonctionnement

Humidité Hors

fonctionnement

Choc En

fonctionnement Emballé Opérationnel après une chute libre de 0,46 m

Bruit de fond 7 bels. à une température ambiante de bureau standard. Décharges

électrostatiques (ESD)

–40 °C à 70 °C.

5 °C à 30 °C ; réduction de 0,5 °C tous les 305 m (1000 pieds) jusqu’à une altitude maximale de 3 050 m (10 000 pieds).

90 % d’humidité relative (sans condensation) à 30 °C.

2 g, 11 msec., 1/2 sinus

(18 pouces).

Testées jusqu’à 15 kilovolts (kV) ; aucune détérioration de composant.

42 Référence technique

Page 43

43Serveur MAXDATA PLATINUM 3200 I M5

9 Informations relatives à l’intégration et à la conformité aux normes

Conformité du produit aux normes

Conformité du produit aux exigences de sécurité

La carte serveur est conforme aux exigences de sécurité suivantes :

• EN 60 950 (Union européenne)

• IEC60 950 (International)

• CE – Normes sur les basses tensions (73/23/EEC) (Union européenne)

Conformité du produit aux normes EMC

La carte mère a été testée et répond aux exigences des réglementations suivantes en matière de compatibilité électromagnétique lorsqu’elle est fixée dans un système hôte Maxdata compatible.

• EN55022 (Classe A) – Émissions rayonnées et conduites (Union européenne)

• EN55024 (Immunité) (Union européenne)

• CE – Directive EMC (89/336/EEC) (Union européenne)

Symboles de conformité du produit aux normes

Ce produit porte les symboles de certification suivants :

Tableau 13. Symboles de certification du produit

Symbole CE

Page 44

Remarques sur la compatibilité électromagnétique

FCC (États-Unis)

Le présent matériel est conforme à la partie 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) le présent matériel ne doit causer aucune interférence parasite, et (2) le présent matériel doit supporter toute interférence reçue, même susceptible de provoquer un fonctionnement non souhaité.

Le présent matériel a été soumis à des tests et respecte les limites applicables aux équipements numériques de Classe A, conformément à la partie 15 de la réglementation FCC. Ces limites apportent la garantie d’un niveau de protection raisonnable contre les interférences parasites pouvant être générées dans le cas d’une installation domestique. Ce matériel génère, utilise et peut dégager de l’énergie radioélectrique ; s’il n’est pas installé et utilisé conformément aux instructions, il peut générer des interférences parasites pour les radiocommunications. Il est toutefois difficile de garantir l’absence totale d’interférence dans le cas d’une installation particulière. Si toutefois ce matériel est à l’origine de perturbations majeures des signaux radio ou télévision, ce que vous pouvez déterminer en l’éteignant et en le rallumant, il est conseillé à l’utilisateur de tenter de remédier à ce problème en prenant une ou plusieurs des mesures suivantes :

• Modifiez l’orientation ou l’emplacement de l’antenne de réception.

• Éloignez le matériel du récepteur radio ou du téléviseur.

• Branchez le matériel sur une ligne électrique différente de celle utilisée pour le récepteur.

• Adressez-vous au distributeur ou à un technicien spécialisé en radio/télévision pour obtenir de l’aide.

Toute modification qui ne serait pas approuvée expressément par le bénéficiaire de ce matériel peut invalider les droits d’utilisation du matériel. Le client est chargé de garantir la conformité du produit ayant subi des modifications.

Seuls les périphériques (dispositifs d’E/S de l’ordinateur, terminaux, imprimantes, etc.) conformes aux limites FCC de classe A ou B peuvent être connectés à ce matériel informatique. L’utilisation de périphériques non conformes risque fortement de perturber la réception radio et TV. Tous les câbles de connexion des périphériques doivent être blindés et reliés à la terre. Dans le cas contraire, des interférences peuvent perturber la réception radio et TV.

Europe (Déclaration de conformité aux directives européennes)

Le présent produit a été testé conformément aux directives européennes sur les basses tensions (73/23/EEC) et la compatibilité électromagnétique (89/336/EEC). Le symbole CE qui figure sur ce produit indique qu’il est conforme à ces normes.

Mises en garde pour l’installation

Lorsque vous installez et testez la carte serveur, observez tous les avertissements et mises en garde.

Pour éviter de vous blesser, soyez vigilant face :

• aux broches coupantes des connecteurs

• aux broches coupantes des circuits imprimés

• aux bords et angles coupants du châssis

• aux composants chauds (processeurs, régulateurs de tension et dissipateurs thermiques)

• aux détériorations possibles des fils qui peuvent entraîner un court-circuit

Observez tous les avertissements et mises en garde qui vous invitent à confier la maintenance du produit à un technicien.

44 Informations relatives à l’intégration et à la conformité aux normes

Page 45

Exigences relatives à l’installation

ATTENTION

Observez ces consignes réglementaires et de sécurité lorsque vous installez cette carte.

Lisez et observez toutes ces consignes et celles fournies avec le châssis et les modules associés. Si les consignes du châssis sont en contradiction avec ces consignes ou celles des modules associés, contactez le support technique du fournisseur pour vérifier que votre ordinateur est bien conforme aux normes de sécurité. Si vous ne respectez aucune des instructions, alors la sécurité et le respect des réglementations locales ne sont pas garantis.

Prévenir les surcharges électriques

Ne pas surcharger la sortie électrique. Pour éviter les surcharges, veillez à ce que le calcul des charges en courant de tous les modules soit inférieur à la limite de courant de sortie de chaque circuit de sortie des blocs d’alimentation.

Symbole de la pile

La carte serveur ne dispose pas de l’espace suffisant pour y graver les consignes de remplacement et de mise au rebut de la pile. Pour des raisons de sécurité, la déclaration suivante peut être apposée de façon permanente et lisible sur le châssis, près de la pile.

ATTENTION

Danger d’explosion en cas de remplacement incorrect de la pile.

Remplacer uniquement par une pile du même type ou d’un type recommandé par le constructeur. Mettre au rebut les piles usagées en vous conformant aux instructions du fabricant.

Ne pas utiliser à d’autres ﬁns

Ce produit a été testé comme équipement informatique (ITE) qui peut être installé dans des bureaux, des écoles, des salles informatiques et des endroits similaires. L’utilisation du présent produit dans des catégories et environnements de produits et domaines d’application (par exemple, le domaine médical, industriel, les systèmes d’alarme et les appareils de contrôle) doit faire l’objet d’évaluations supplémentaires.

45Serveur MAXDATA PLATINUM 3200 I M5
