Page 1
Ordinateur bloc-notes ECO 4500 I
Manual d´Utilisateur
F
Page 2
92
Page 3
Table des matières
Remarque 95
Consignes de Sécurité Importantes 99
Réseau local sans fil ......................................................................................................101
Consignes de sécurité supplémentaires applicables aux appareils à réseau local sans fil
(Wireless LAN) ...............................................................................................................102
Homologation européenne CE applicable aux appareils à réseau local sans fil .........103
Restrictions ....................................................................................................................10
France ........................................................................................................................10
Italie ...........................................................................................................................104
Pays-Bas .....................................................................................................................104
Radio-fréquences des appareils à réseau local sans fil .................................................105
Dispositions légales : clauses de non-responsabilité .....................................................106
Équipment à la livraison 107
4
4
Préparation 10

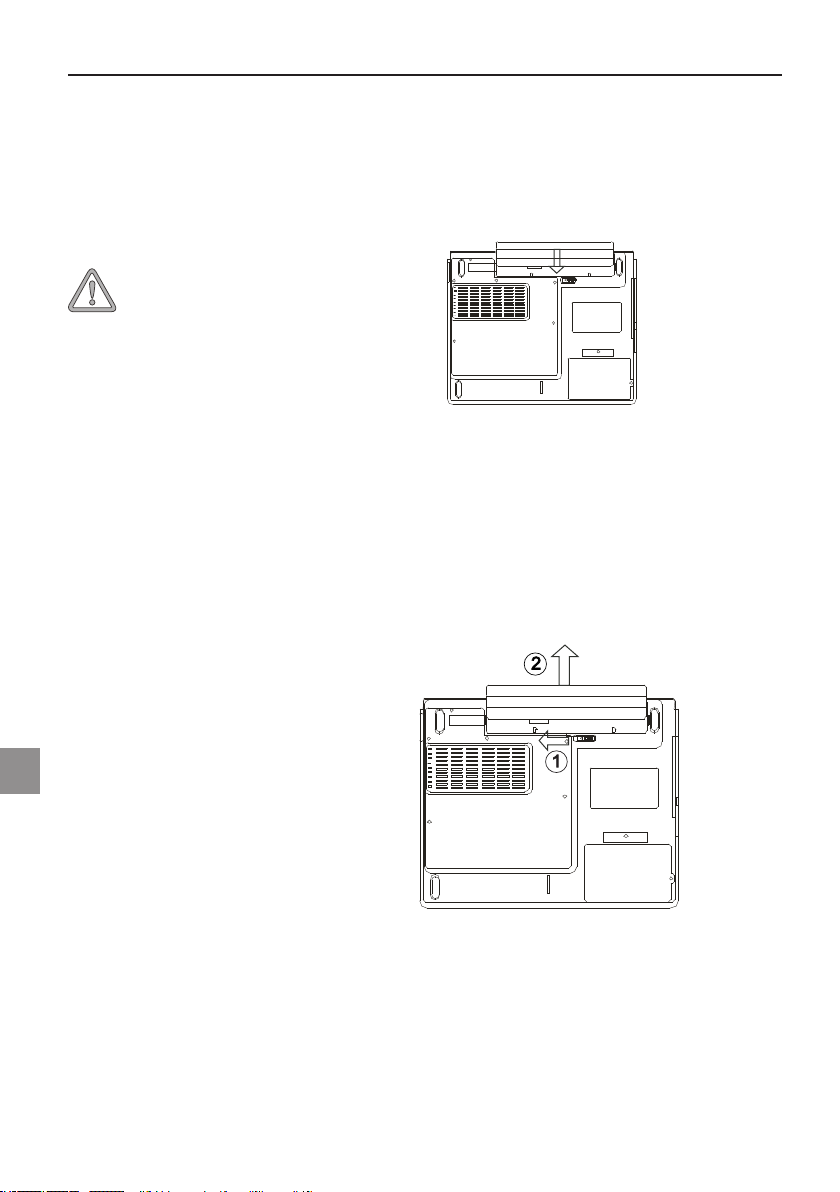

Installation de la batterie .................................................................................................110
Retrait de la batterie .......................................................................................................11

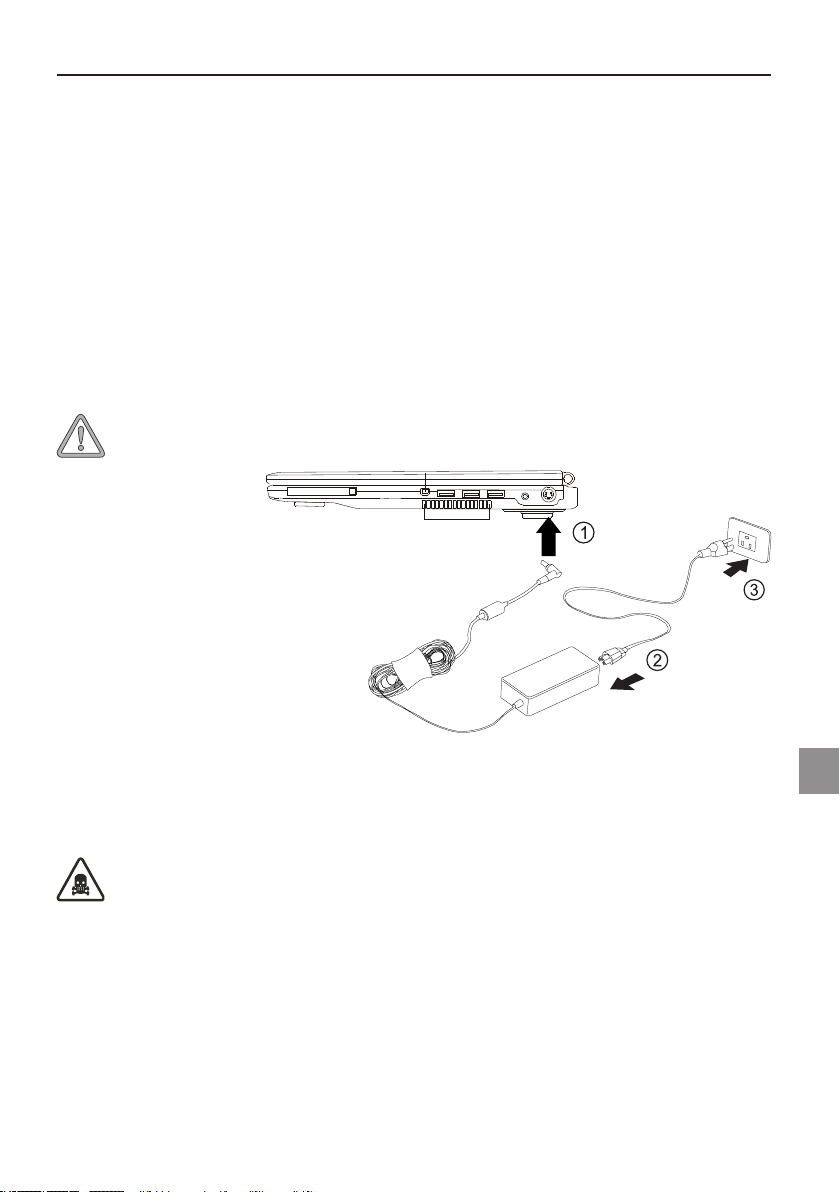

Alimentation ................................................................................................................... 111
Mise sous tension de l’ordinateur ..................................................................................112
Gestion de la Consommation .........................................................................................113
Aperçu du Système 115

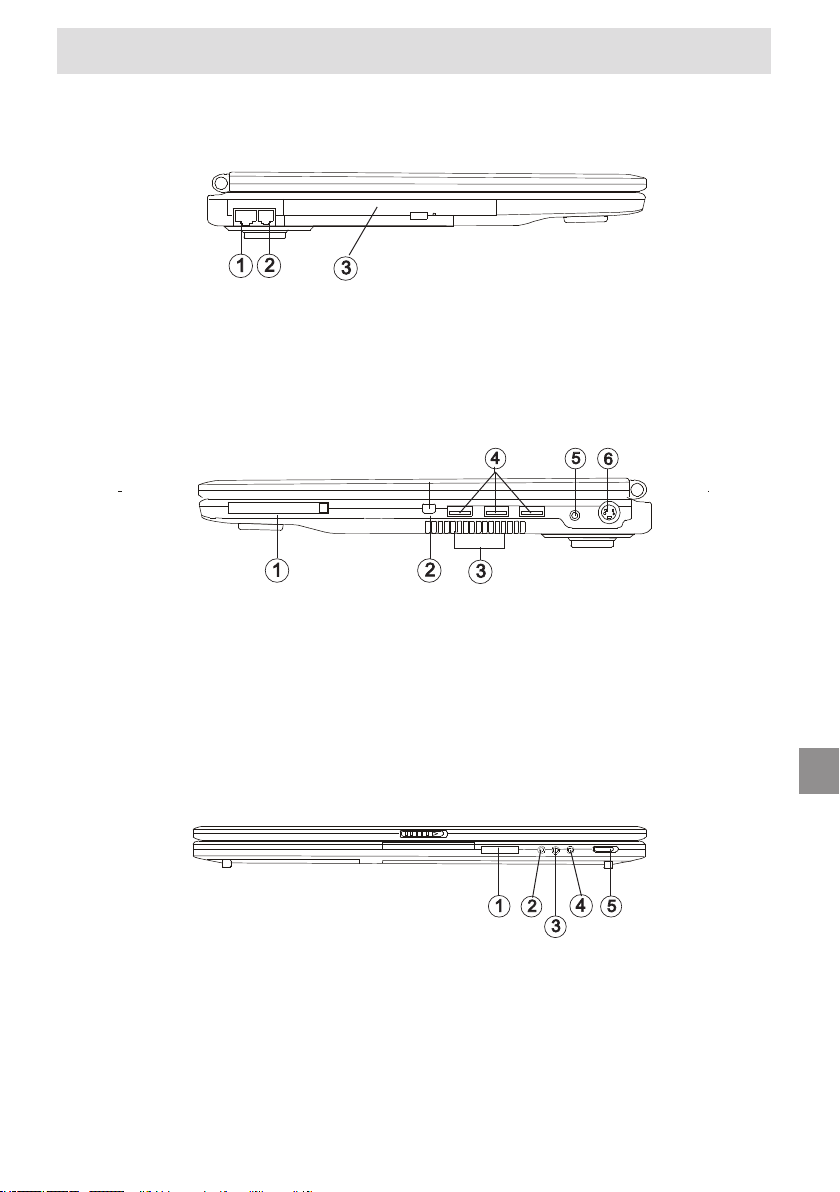

Vue de gauche ................................................................................................................115
Vue de droite ..................................................................................................................115
Vue de devant .................................................................................................................11
Vue de derrière .............................................................................................................. 116
Vue de dessous .............................................................................................................. 11

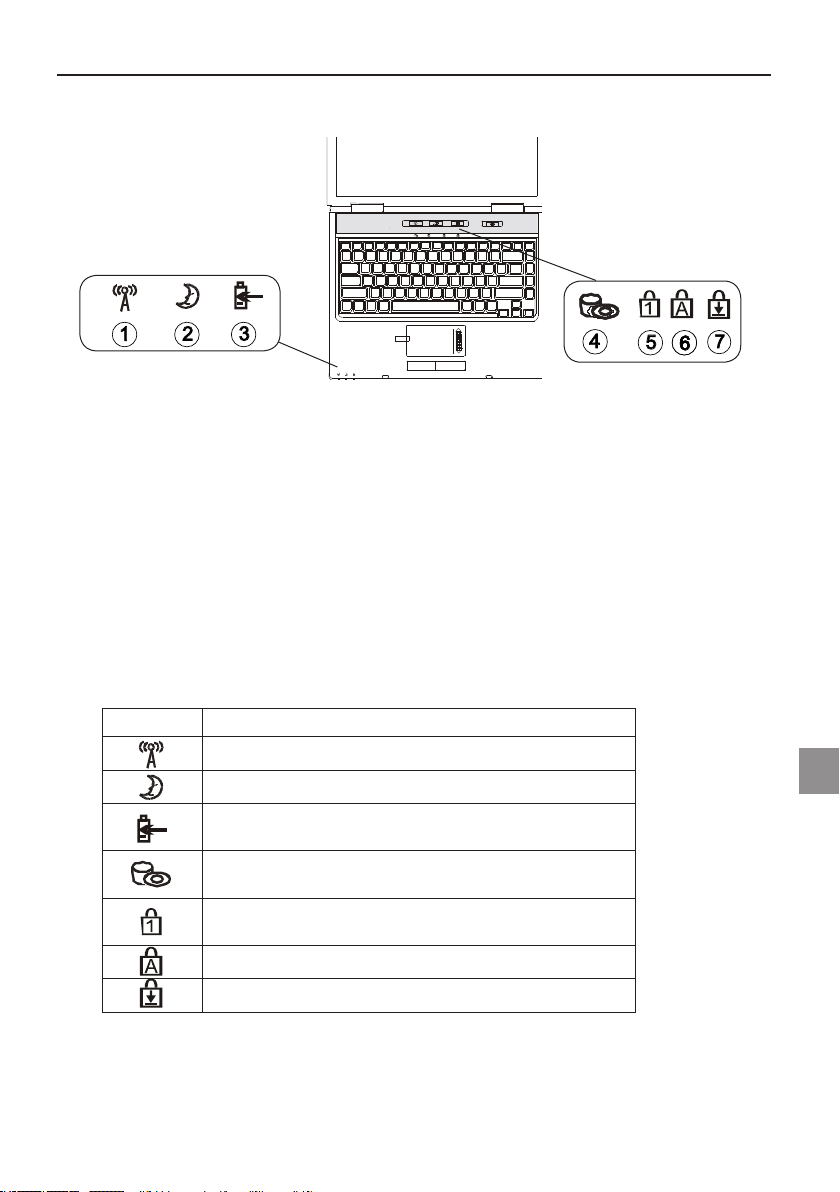

Explication des voyants DEL ..........................................................................................117
Touches de raccourci ......................................................................................................118

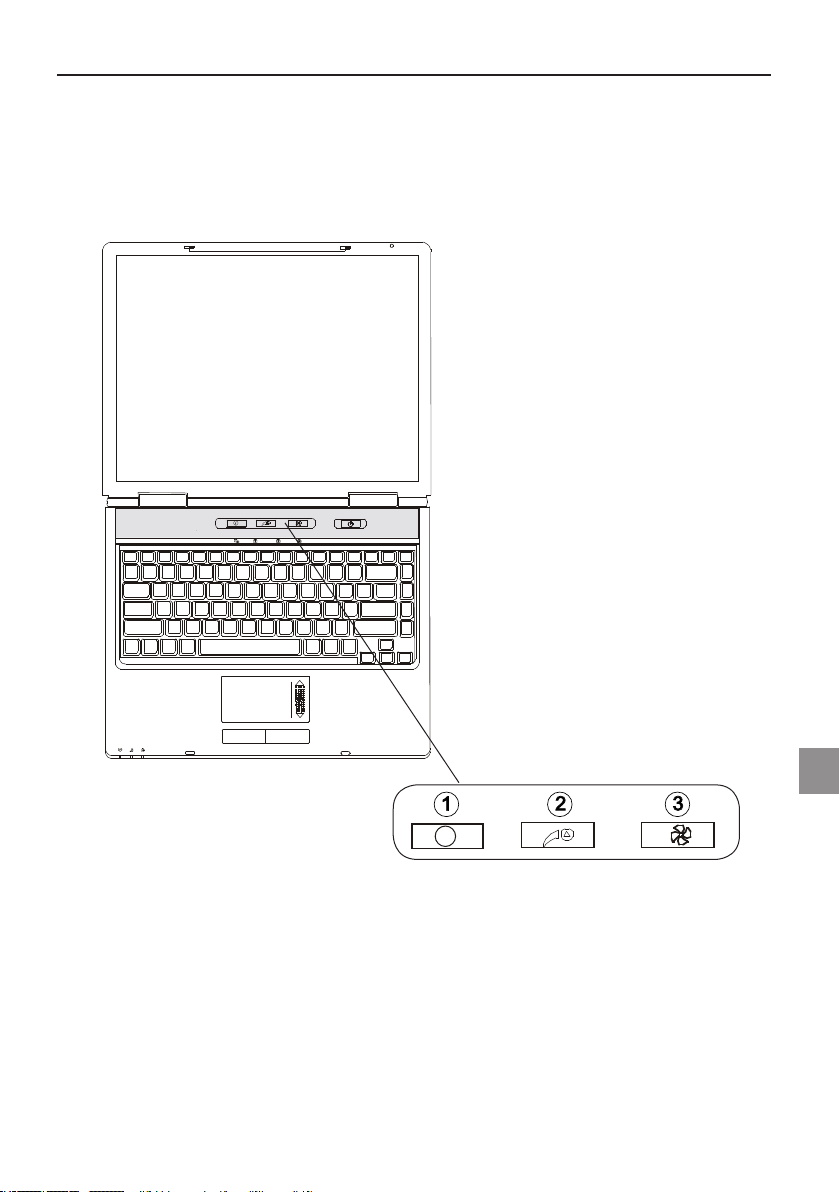

Touches d’accès direct ...................................................................................................11

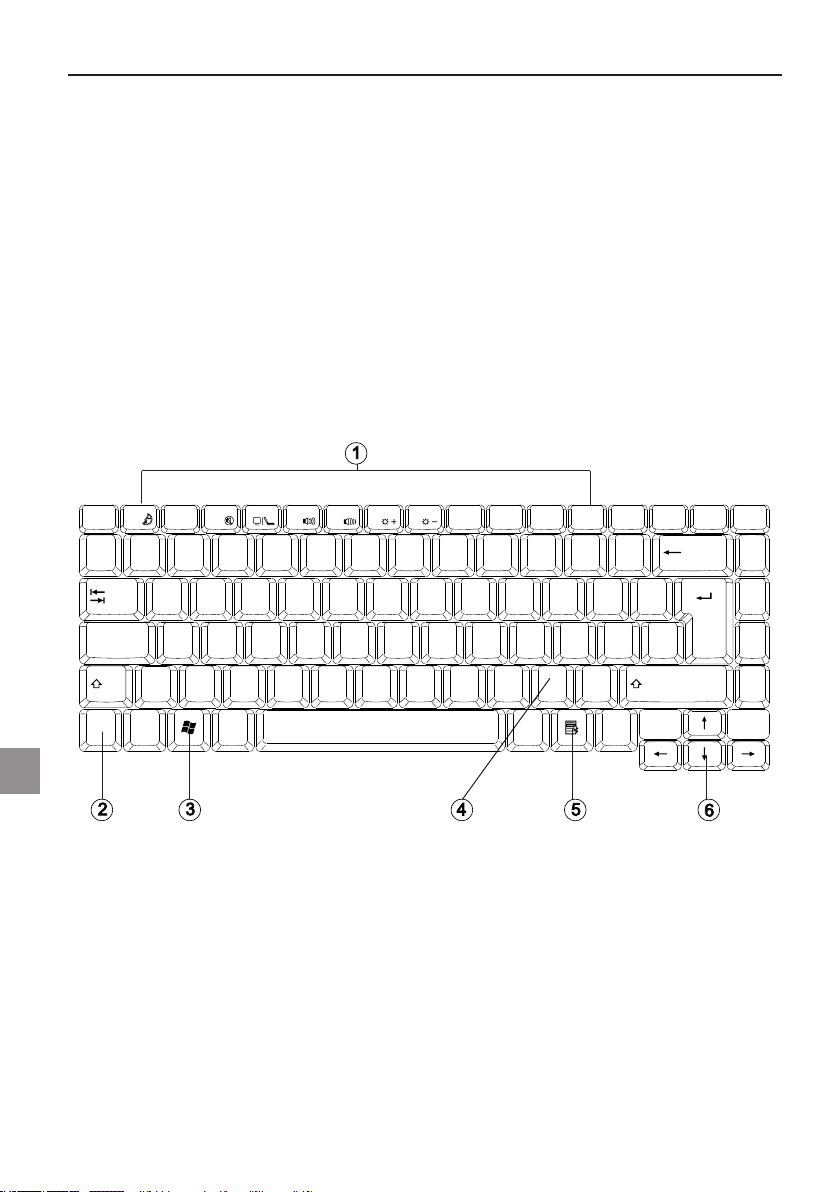

Clavier ............................................................................................................................ 120

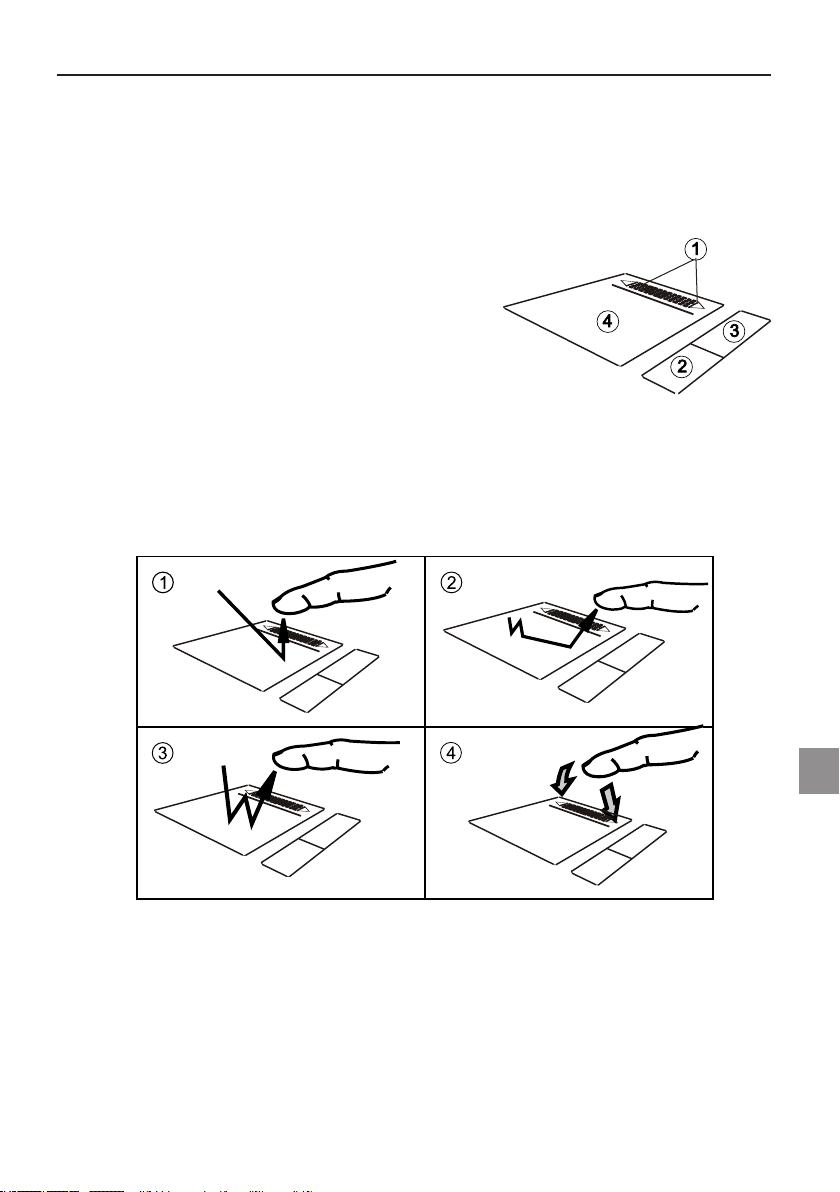

Pavè Tactile .................................................................................................................... 12
Manipulation du Pavé Tactile .......................................................................................... 121
Lecteur de CD-ROM/DVD ............................................................................................. 122
Logement des Cartes PC ............................................................................................. 12
Logement des cartes mémoire ..................................................................................... 123
Modem de Donnèes/Tèlècopie ..................................................................................... 124

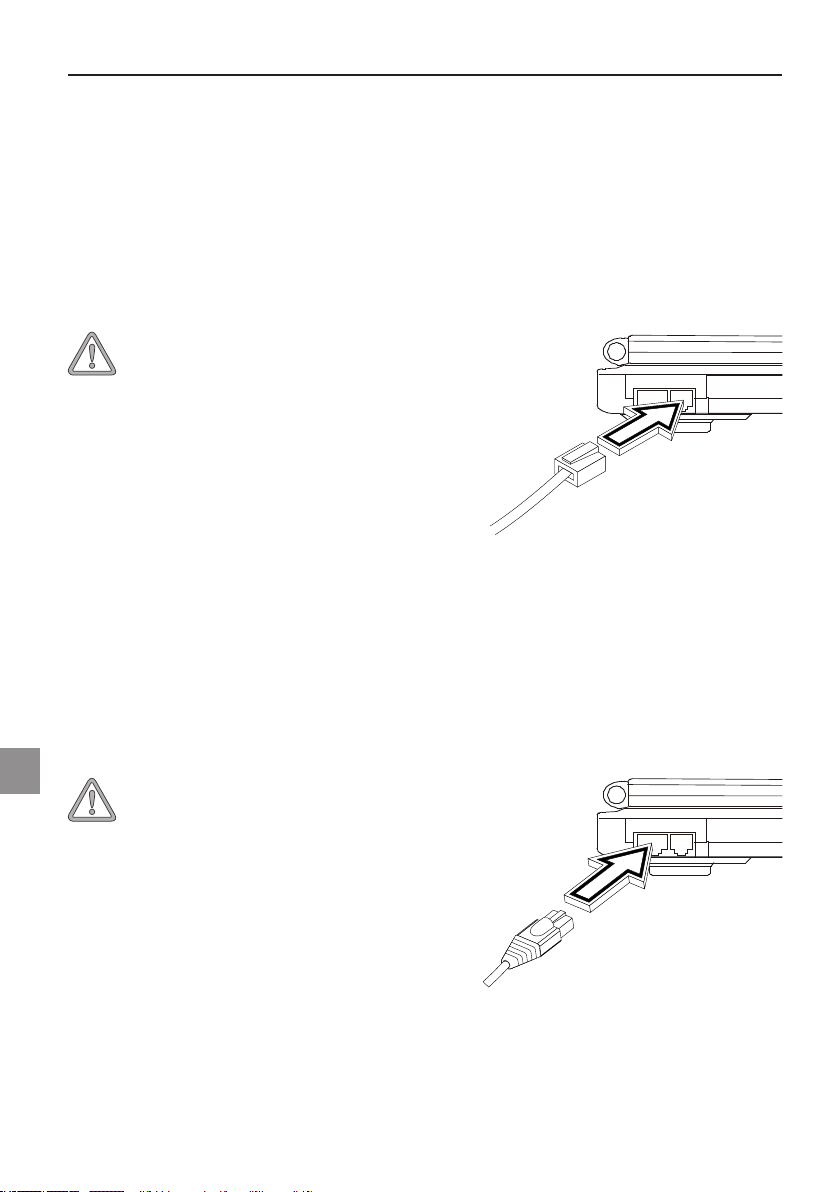

Port LAN ........................................................................................................................ 124
9
0
5
6
F
9
1
3
93Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 4
Information relatives à l’Installation 125
Restauration des Pilotes ................................................................................................ 125
Le CD des utilitaires ...................................................................................................... 125
Configuration de la résolution ........................................................................................ 125
Caractèristiques Techniques 127
Localisation et Rèparation des Pannes 131
Index 13
3
94 Table des matières
Page 5
Remarque
La société se réserve le droit de modifier le présent document sans préavis. Les informations qu’il contient servent uniquement de référence et ne peuvent en aucun cas être
utilisées aux fins d’invoquer les obligations du fabricant ou de l’intermédiaire. Le fabricant
et l’intermédiaire ne supportent aucune responsabilité pour les éventuelles erreurs ou
imprécisions commises dans le présent document. La responsabilité est également nulle
en cas de dommages ou de pertes lié(e)s à un usage incorrect du présent manuel. Aucune
partie de ce document et des logiciels qui l’accompagnent ne peut être copiée, traduite ou
diffusée sans l’autorisation préalable du revendeur spécialisé, du fabricant ou des auteurs.
Seules les copies de sauvegarde à usage personnel font exception à cette règle. L’utilisation
des signes distinctifs de ce produit est soumise aux conditions stipulées dans le manuel
d’entretien complet qui figure sur le CD-ROM des pilotes et des utilitaires. Les noms de
marques et de produits mentionnés dans le présent document peuvent être déposés par
des sociétés externes et faire l’objet d’un droit de propriété. Ils sont évoqués uniquement
à titre indicatif et n’ont aucun caractère de recommandation en ce qui concerne le produit
ou le fabricant.
© MAXDATA 2005
Remarques d’ordre juridique
Vous trouverez des remarques et des dispositions juridiques complémentaires dans le
manuel d’entretien complet figurant sur le CD-ROM des pilotes et des utilitaires (« utility
CD »).
Acrobat et le logo Acrobat sont des marques de fabrique de Adobe Systems Incorporated
ou de ses filiales. Il est possible que ces marques soient déposées dans certaines juridic
tions.
Intel® et Pentium® sont des marques déposées de Intel Corporation. MS-DOS®, Microsoft
Windows®, Microsoft® Windows® 95, Microsoft® Windows® 98, Microsoft® Windows® Me,
Microsoft
marques déposées de Microsoft.
®
Windows® 2000, Microsoft® Windows® XP et Microsoft® Windows® NT sont des
-
®
Utilisation et références
Ce mode d’emploi vous présente et vous initie aux premières étapes d’utilisation de votre
nouvel ordinateur.
Vous trouverez des informations plus approfondies destinées aux spécialistes dans le ma
nuel d’entretien en anglais.
Toutes les références se rapportent au CD-ROM des pilotes et des utilitaires joint qui contient
le manuel d’entretien (au format Adobe Acrobat), les pilotes et les utilitaires spéciaux pour
votre portable. Si vous souhaitez utiliser un système d’exploitation qui n’est pas mentionné
dans cette documentation, veuillez vous reporter aux informations correspondantes disponibles dans les fichiers « Lisez-moi » qui se trouvent sur le CD-ROM. Veuillez également
vous adresser au revendeur spécialisé afin de vous assurer que le système d’exploitation
souhaité peut être utilisé sur votre portable. Le système d’exploitation n’est pas contenu
dans le CD-ROM des pilotes et des utilitaires.
Remarque : la majorité des configurations du système, voire toutes, ont probablement déjà
été réalisées. Si tel n’est pas le cas ou si des parties du système doivent être configurées de
nouveau, veuillez vous reporter aux instructions correspondantes dans le manuel d’entretien
complet qui figure sur le CD-ROM des pilotes et des utilitaires.
95Ordinateur bloc-notes MAXDATA ECO 4500 I
F
-
Page 6
Explication :
Cet appareil est conforme à la norme des produits sur les émissions parasites EN 55022,
à la norme fondamentale relative à l’influence des parasites EN 50082-1 et à la norme
EN 60950 relative à la directive sur les basses tensions.
En cas de modification de l’appareil non agréée par le fabricant, le respect de ces normes
n’est plus garanti.
Afin d’assurer la compatibilité électromagnétique (CEM), veuillez observer les instructions
qui figurent dans le manuel.
Niveau de puissance sonore
Le niveau de puissance sonore mesuré sur le poste de travail est inférieur à 55 dB A.
Remarque de l’organisme officiel Federal Communications Commission
(FCC)
Cet appareil a été testé et déclaré conforme aux conditions d’un appareil numérique de la
classe B, suivant la section 15 des directives FCC.
Garantie
La durée de garantie de l’appareil s’élève à 24 mois. En cas de dommages intervenant hors
garantie, les réparations, payantes, de l’appareil incluent, pour une durée d’au moins trois
ans (à compter de la date de réglage en usine), l’utilisation de pièces de rechange d’origine,
le recours à des jeux de pièces détachées ou le remplacement de l’ordinateur.
Remarque à l’attention de l’utilisateur :
Cet appareil a été soigneusement déparasité et contrôlé du point de vue des réceptions
radio-électriques. Vous devez cependant observer les points suivants en cas de recours à
des câbles de données externes :
Si le câble de données spécifié par le fabricant doit être remplacé, l’exploitant doit s’assurer
que l’anti-parasitage est irréprochable, de sorte que la qualité du câble de rechange et de
l’anti-parasitage correspondent à celle du câble d’origine.
N’utilisez que des lignes blindées et des périphériques externes identiques au produit fourni
en termes de niveau de sécurité et de comportement CEM.
En cas de non-respect de ces instructions, la conformité aux normes sus-mentionnées
n’est plus garantie !
Optical Disk Drive (ODD) :
L’ODD intégré correspond à un produit laser de classe 1. N’ouvrez pas l’appareil et ne regardez pas le rayon, même à l’aide d’un instrument optique.
Si le lecteur n’est pas expressément déclaré apte à l’utilisation simultanée de plusieurs CD,
veillez à ne toujours insérer qu’un seul CD à la fois.
96 Remarque
Page 7
Reprise de l’appareil/de la batterie
Nous reprenons tous nos produits au terme de leur utilisation, à
condition que leur état corresponde à un usage conforme aux stipulations du mode d’emploi. Les appareils repris sont soit réutilisés
directement, soit démontés puis transformés pour servir de nouveau, mais toujours dans le respect de l’environnement. La reprise
s’effectue par le biais de votre revendeur spécialisé.
Les batteries, piles et accumulateurs, qui ont une forte teneur en métaux lourds, ne doivent
pas être mélangé(e)s aux ordures ménagères classiques. Ces éléments sont donc repris
gracieusement par le fabricant, le commerçant ou leurs mandataires afin d’être recyclés
ou éliminés.
La caisse en carton et toutes les parties intérieures en carton peuvent être jointes au papier
de recyclage afin d’être éliminées.
F
97Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 8
98
Page 9
Consignes de Sécurité Importantes
L’ordinateur portable est certes très robuste, cependant il peut être endommagé. Pour éviter
cette situation, veuillez respecter les instructions suivantes :
• Ne pas exposer l’ordinateur portable à de fortes
• L’éloigner de toute source de chaleur élevée (radiateur, rayonnement direct du soleil).
• Le protéger des interférences électromagnétiques. Vous éviterez ainsi également
toute perte de données.
• Éviter toute exposition à l’humidité. Il s’agit d’unappareil électrique !
• Utiliser une alimentation électrique adaptée.
• Le bloc d’alimentation employé doit être homologué.
Le bloc d’alimentation requiert une alimentation
électrique stable et sans coupure. Pour toute question,
veuillez vous adresser à votre entreprise de distribution
d’électricité locale.
Le bloc d’alimentation doit être équipé d’une prise
reliée à la terre.
En aucun cas vous ne devez tirer sur le câble pour cou
per l’alimentation électrique, uniquement sur la prise.
Débrancher l’alimentation électrique externe (bloc
d’alimentation ou adaptateur automatique) avant de
nettoyer l’ordinateur.
• Informations relatives à l’utilisation de la batterie
vibrations.
-
Utiliser exclusivement les batteries prévues pour cet
ordinateur. Recharger les batteries par le biais du por
table.
Ne pas essayer de réparer vous-même des batteries
défectueuses. Faire effectuer la réparation par votre
revendeur spécialisé ou par une personne qualifiée.
Tenir les batteries endommagées hors de portée des
enfants et les éliminer le plus rapidement possible. Observer les précautions d’usage à cet égard. Les batteries
peuvent exploser si elles sont exposées au feu ou si
elles ne sont pas manipulées ou éliminées de manière
adéquate.
L’appareil que vous avez acquis est équipé d’une batte
rie. La batterie est recyclable. Il est interdit d’éliminer la
batterie avec les ordures ménagères classiques. Pour
toute question concernant les normes d’élimination,
veuillez vous adresser à l’organisme de
déchets.
collecte des
-
-
F
99Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 10
• Remarque relative à la batterie de l’horloge du système
Attention : risque d’explosion en cas de remplacement
non conforme de la batterie. Remplacer la batterie d’ori
gine uniquement par une batterie recommandée par le
fabricant, ou par une batterie du même type de fabrica
tion. Éliminer la batterie conformément aux instructions
du fabricant.
• Entretien et maintenance
Ne procédez pas à la maintenance de votre ordinateur vous-même ! Vous
pourriez porter atteinte à vos droits de garantie et risquer de vous exposer,
ainsi que votre appareil, à un choc électrique. Veuillez vous adresser à une
personne qualifiée pour vos besoins en maintenance. Débranchez l’ordinateur
de l’alimentation réseau.
-
Si les problèmes suivants surviennent, veuillez vous adresser à une
personne
qualifiée :
- le bloc d’alimentation ou le câble secteur est endommagé ou élimé.
- du liquide a pénétré dans l’ordinateur.
- l’ordinateur fonctionne, bien que la mise en service
standardisée n’ait pas été effectuée correctement.
- l’ordinateur est tombé ou a été endommagé.
• Nettoyage
N’appliquez aucun produit de nettoyage directement sur l’ordinateur. Utilisez
simplement un chiffon propre et doux. N’utilisez aucun produit de nettoyage
volatil (distillat de pétrole) ou abrasif.
100 Consignes de Sécurité Importantes
Page 11
Réseau local sans fil
(réseau local sans fil : WLAN en abrégé)
Votre ordinateur bloc-notes peut contenir un module de réseau local sans fil (en option).
Ce module vous permet de créer un réseau sans fil ou de vous relier à un réseau sans fil
existant. Il est conforme à la norme IEEE802.11b+g.
Les techniques de communication WLAN permettent aux utilisateurs d’établir des liaisons
sans fil à l’intérieur d’une zone locale (par ex. dans l’enceinte d’un campus universitaire,
d’une entreprise ou d’un établissement public tel qu’un aéroport). Ces installations WLAN
sont utilisables dans des bureaux qui ne sont occupés que temporairement, sur des sites
où la pose de vastes gaines de câblage n’est pas réalisable ou pour étendre le réseau local
existant de manière à ce que des utilisateurs puissent travailler à divers postes dans un
bâtiment et à des horaires variés.
Deux méthodes différentes servent à exploiter les systèmes WLAN.
Si les installations WLAN sont fixes, des stations sans fil (appareils à carte de réseau radio
ou modems externes) créent des liaisons avec des points d’accès sans fil qui leur servent
ainsi de passerelles avec la structure de réseau existante. En cas d’installations WLAN (ad
hoc) de poste à poste, plusieurs utilisateurs peuvent former un réseau temporaire au sein
d’une zone circonscrite (par ex. une salle de conférence) sans recourir à des points d’accès
lorsque l’exploitation de ressources du réseau ne s’impose pas.
C’est en 1997 que l’organisme IEEE (Institute of Electrical and Electronics Engineers) a
entériné la norme 802.11 qui est applicable aux installations WLAN et stipule un débit de
transmission de données de 1 à 2 Mbit/s (Mégabits par seconde). En vertu de la nouvelle
norme 802.11b en vigueur, le débit maximal de transmission de données atteint 11 Mbit/s
sur une bande de fréquences de 2,4 GHz (Gigahertz).
F
101Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 12
Consignes de sécurité supplémentaires applicables aux appareils à
réseau local sans fil (Wireless LAN)
Si l’ordinateur bloc notes intègre un module de réseau local sans fil, les consignes de sécurité suivantes doivent impérativement être observées :
• Si vous voyagez en avion ou en voiture, désactivez le
bloc-notes.
• Si vous vous trouvez dans un hôpital, dans une salle
d’opération ou à proximité d’un système électronique
à usage médical, veillez à désactiver les faisceaux
hertziens utilisés par le bloc-notes ! Les ondes radio
transmises risquent en effet de perturber le bon fonc
tionnement des appareils médicaux.
• Maintenez le bloc-notes éloigné d’au moins 20 cm
d’un stimulateur cardiaque afin de ne pas en altérer le
fonctionnement sous l’effet des ondes radio diffusées,
source d’interférences.
• Les ondes radio transmises risquent d’occasionner des
bruits parasites dans les prothèses auditives.
• Ne pas placer un bloc-notes dont les faisceauxs hert
ziens sont activés à proximité de gaz inflammables ni
dans un milieu explosif (par ex. un atelier de peinture),
vu que les ondes radio émises risquent de déclencher
un incendie ou une déflagration.
• La portée de la liaison radio dépend des conditions
ambiantes et environnementales.
• Il est aussi possible que des tiers non habilités puissent
capter des données transférées par une communication
sans fil.
-
La société MAXDATA Computer AG décline toute responsabilité en cas de défaillances dans
la réception radio ou télévisuelle qui sont imputables à des modifications non autorisées
effectuées sur cet appareil. La société MAXDATA Computer AG ne saurait non plus se porter
garant du remplacement ou de l’échange de lignes de connexion et d’appareils qui n’ont pas
été indiqués par ses soins. Seul l’utilisateur est tenu alors de remédier aux perturbations
consécutives à de telles modifications et de remplacer ou d’échanger les appareils.
102 Consignes de Sécurité Importantes
Page 13
Homologation européenne CE applicable aux appareils à réseau
local sans fil
Tel qu’il se présente à la livraison, l’appareil remplit les exigences de la directive 1999/5/CE
que le Parlement européen et le Conseil ont adoptée le 9 mars 1999 et qui concerne les
équipements hertziens et les terminaux de télécommunications, ainsi que la reconnaissance
mutuelle de leur conformité.
L’emploi de ce bloc-notes est autorisé en Belgique, au Danemark, en Allemagne, en Fin
lande, en France, en Grèce, en Grande-Bretagne, en Irlande, en Italie, au Luxembourg,
aux Pays-Bas, en Autriche, au Portugal, en Suède, en Suisse, en Espagne, en Islande, au
Liechtenstein et en Norvège.
Vous pouvez obtenir des informations actualisées sur d’éventuelles restrictions d’exploitation auprès des autorités compétentes en la matière dans le pays d’utilisation respectif. Si
votre pays ne figure pas parmi ceux énumérés, veuillez alors vous adresser à l’instance de
contrôle compétent pour savoir si l’usage de ce produit y est autorisé.
-
Belgique - www.bipt.be
Danemark - www.tst.dk
Allemagne - www.regtp.de
Finlande - www.ficora.fi
France - www.art-telecom.fr
Grèce - www.eett.gr
Angleterre - www.oftel.gov.uk
Irlande - www.comreg.ie
Italie - www.agcom.it
Luxembourg - www.etat.lu/ILT
Pays-Bas - www.opta.nl
Autriche - www.rtr.at
Portugal - www.urt.gov.pt
Suède - www.pts.se
Suisse - www.bakom.ch
Espagne - www.cmt.es
Islande - www.pta.is
Liechtenstein - www.ak.li
Norvège - www.npt.no
F
103Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 14
Restrictions
France
Plage de fréquences limitée : seuls les canaux 10 et 11 (soit 2457 MHz et 2462 MHz) peuvent
être exploités en France. Il est interdit d’utiliser l’appareil à l’extérieur de locaux clos.
Pour de plus amples renseignements : www.art-telecom.fr
Italie
L’emploi à l’intérieur d’un bâtiment est également asujetti à une autorisation ministérielle.
Veuillez contacter le vendeur du produit pour recevoir des précisions sur la procédure à
suivre à cet effet.
Il est interdit d’utiliser l’appareil à l’extérieur de locaux clos.
Pour de plus amples renseignements : www.agcom.it
Pays-Bas
Une licence est nécessaire pour employer l'appareil en plein air. Veuillez contacter le vendeur
du produit pour recevoir des précisions sur la procédure à suivre à cet effet.
Pour de plus amples renseignements : www.opta.nl
104 Consignes de Sécurité Importantes
Page 15
Radio-fréquences des appareils à réseau local sans fil
L’information suivante a été établie sur la base des connaissances acquises en janvier
2002. Des renseignements actualisés sont disponibles auprès des autorités compétentes
en la matière de votre pays (par ex. www.regtp.de).
FRÉQUENCES
Des adaptateurs et des cartes de réseau radio sont prévus en vertu de la norme IEEE-Standard 802.11b relative à l’exploitation de la bande de fréquences ISM (industrielle, scientifique,
médicale) située entre 2,4 et 2,4835 GHz. Etant donné que chacun des 11 canaux hertziens
sollicite une largeur de 22 MHz en appliquant le procédé DSSS d’étalement de spectre à
séquence directe (Direct Sequence Spread Spectrum), trois canaux indépendants les uns
des autres (par ex. 3, 8 et 11) sont disponibles au maximum. Les tableaux présentés ci-après
spécifient les canaux autorisés dans votre pays
Canal MHz Europe, R&TTE France, R&TTE
1 2412 X
2 2417 X
3 2422 X
4 2427 X
5 2432 X
6 2437 X
7 2442 X
8 2447 X
9 2452 X
10 2457 X X
11 2462 X X
F
105Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 16
Dispositions légales : clauses de non-responsabilité
APPLICABLES À DES APPAREILS À RÉSEAU LOCAL SANS FIL
L'installation et l'emploi d'un appareil à réseau local sans fil ne doivent s'effectuer qu'en
accord avec les instructions contenues dans le manuel d'utilisation. Les manuels d'utilisation font partie intégrante des éléments joints à la livraison du produit. Toutes les variations
ou modifications apportées à cet appareil qui ne sont pas expressément autorisées par le
fabricant peuvent invalider le droit de l'utilisateur à exploiter l'appareil. Le fabricant décline
toute responsabilité en cas de défaillances dans la réception radio ou télévisuelle qui sont
imputables à des modifications non autorisées de l'appareil, à l'échange ou au montage de
câbles et d'accessoires, si ces derniers ne suivent pas ses recommandations. Il incombe à
l'utilisateur de supprimer toutes les défaillances qui surgissent à la suite de modifications
non autorisées, à l'échange ou au montage des composants tels que ceux mentionnés
précédemment. Le fabricant, au même titre que ses grossistes et distributeurs spécialisés
agréés, ne saurait être tenu responsable des dommages ou des infractions aux prescriptions
légales qui résultent du non-respect de ces directives.
106 Consignes de Sécurité Importantes
Page 17
Équipment à la livraison
Si vous constatez que l’un des équipements listés ci-dessous ne se trouve pas dans le
paquet, veuillez vous adresser sans tarder à votre revendeur spécialisé.
• Portable
• Batterie
• CD utilitaires
• Bloc d’alimentation
• Câble secteur
• Manuel d’utilisation
• Lecteur de DVD-ROM ou lecteur combo DVD/CD-RW ou lecteur DVD +/-RW double
couche
• Câble de modem
Si vous devez envoyer l’appareil en réparation ou au montage, utilisez l’emballage d’origine.
Conservez par conséquent l’emballage en bon état.
F
107Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 18
108
Page 19
Préparation
Avant la première mise en service, il est recommandé de se familiariser avec chaque composant du système.

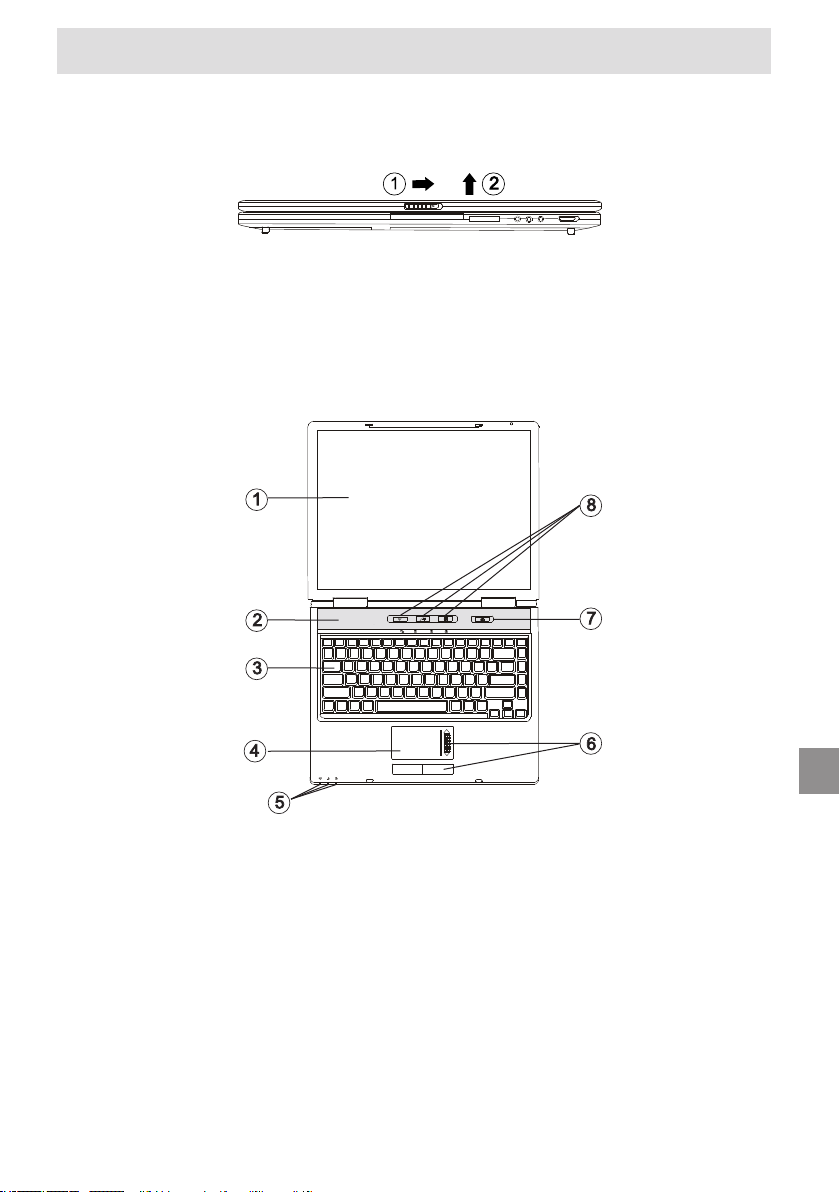

Déplacez le loquet de verrouillage (1) vers la droite et ouvrez l’écran (2).
Illustration 1
(1) Verrou
(2) Écran
i
Illustration 2
(1) Écran à cristaux liquides
(2) Haut-parleurs
(3) Clavier
(4) Pavé tactile
(5) Voyants d’état
(6) Touches et pavé de défilement
(7) Alimentation
(8) Touches de raccourci
F
109Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 20
Installation de la batterie
La batterie est fournie avec l’équipement du portable. Cette batterie n’est que partiellement
chargée.
Remarque : la durée de chargement de la batterie est de 3 heures si l’ordinateur est éteint
et de 4 heures 30 s’il est allumé.
La batterie doit impérativement être
complètement chargée
lors de la première
mise en service. Ne
pas débrancher le bloc
d’alimentation avant la
fin du chargement.

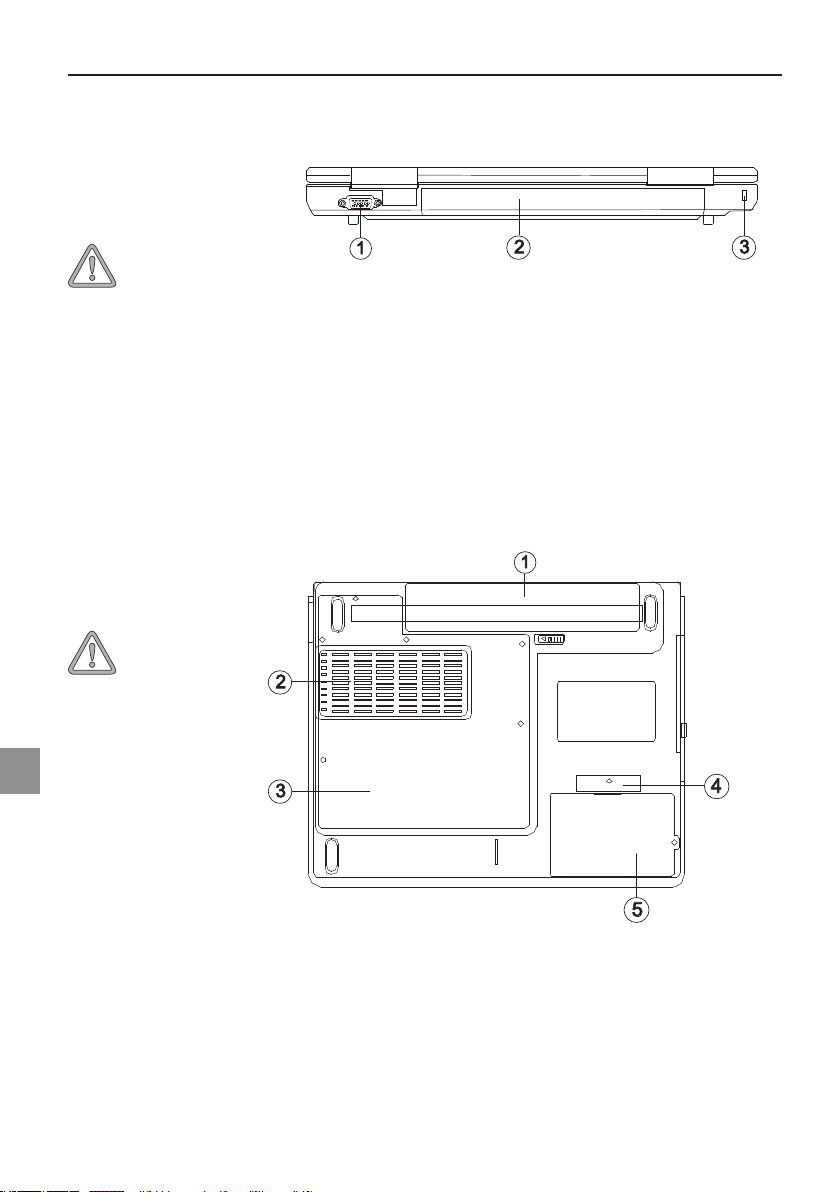

1. Retournez l’ordinateur portable et posez-le sur une
surface plane et stable.
Illustration 3
2. Insérez délicatement le bloc batterie dans le logement
batterie de l’ordinateur portable.
Retrait de la batterie
Illustration 4
1. Retournez l’ordinateur portable et posez-le sur une
surface plane et stable.
2. Appuyez sur le loquet et soulevez le clapet de protec
-
tion du logement batterie.
L’ordinateur portable ne peut désormais être mis en service
qu’à l’aide du bloc d’alimentation !
110 Préparation
Page 21
Alimentation
L’ordinateur portable est équipé d’un câble secteur et d’un bloc d’alimentation universel,
auto-adaptable. Le bloc d’alimentation peut gérer toutes les tensions constantes comprises
entre 100 et 240 Volts.
Utilisez le bloc d’alimentation comme suit :
1. Raccordez le bloc d’alimentation à la prise DC IN située sur le côté de l’ordinateur.
2. Raccordez le câble secteur au bloc d’alimentation.
3. Raccordez le câble secteur à une prise.
L’ordinateur portable
peut être mis en service soit par batterie,
soit par secteur.
La première mise en
service s’effectue avec
le bloc d’alimentation.
Utilisez uniquement
le bloc d’alimentation
fourni. Un bloc d’alimentation inadapté
risque d’endommager
l’ordinateur.
Les pièces du bloc
d’alimentation ne
nécessitent aucun
entretien.
F
NE JAMAIS OUVRIR
LE BLOC D’ALIMENTA
TION !
DANGER DE MORT !
-
111Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 22
Mise sous tension de l’ordinateur
Les préparatifs sont à présent terminés. Appuyez sur le bouton marche/arrêt pour allumer
l’ordinateur.
Conseil:
en cas de panne de
programme ou de système, appuyez sur les
touches suivantes :
Ctrl + Alt + Suppr
Cette manipulation
permet, dans le
meilleur des cas, de
quitter uniquement la
tâche qui ne répond
plus ou de redémarrer
l’ordinateur (démarrage à chaud).
Si cette méthode
ne fonctionne pas,
appuyez sur le bouton
marche/arrêt pendant
quatre secondes au
moins pour éteindre
l’ordinateur. Vous
pouvez ensuite le redémarrer normalement
(démarrage à froid).
Dès que l’ordinateur est sous tension, le bouton marche/
arrêt peut remplir plusieurs fonctions selon les réglages
d’énergie.
Si vous appuyez sur le bouton marche/arrêt, l’ordinateur
s’éteint.
i

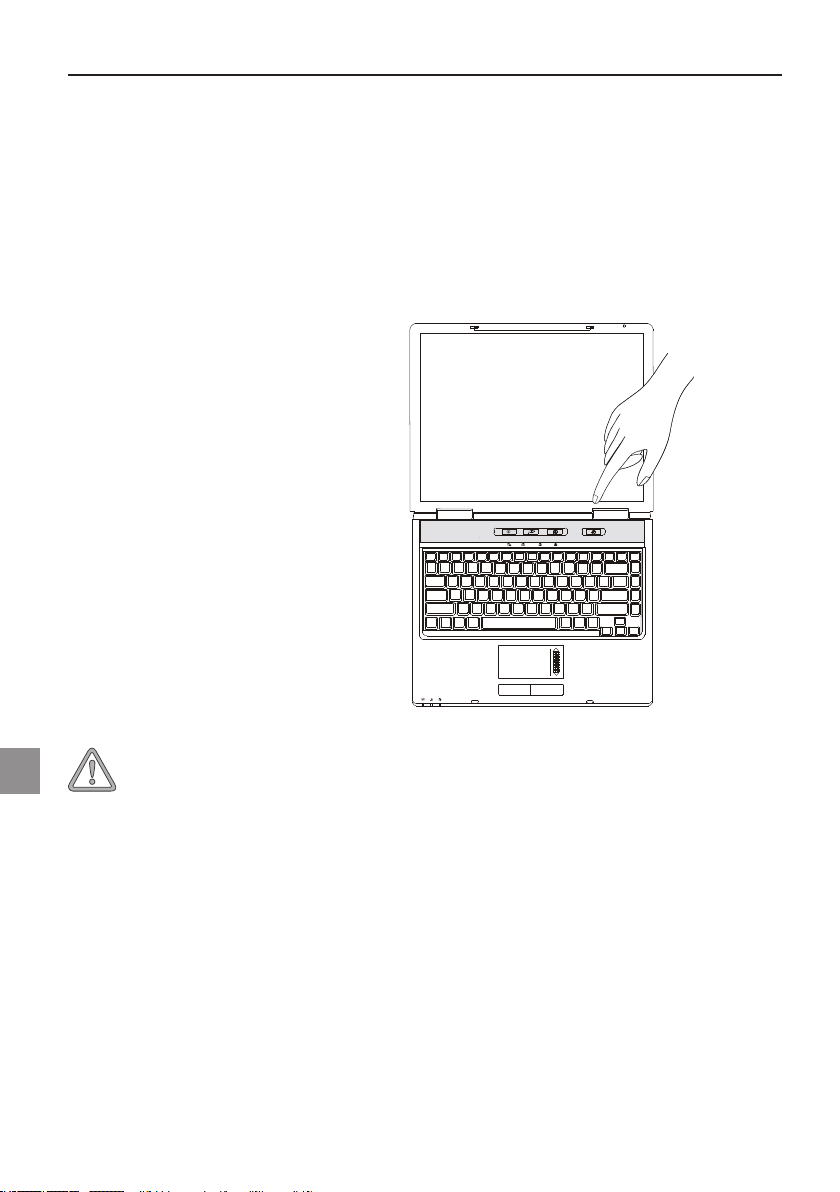

Illustration 5
Pour les systèmes
Microsoft
®
Windows®,
veillez à toujours met
tre l’ordinateur hors
tension en respectant
la procédure suivante :
Cliquez sur le bouton
« Démarrer » Sélec
tionnez « Arrêter »
Cliquez sur « OK »
Vous éviterez ainsi tout
Le système d’exploitation est installé après la première mise
sous tension de l’ordinateur. Suivez les instructions du sys
tème d’exploitation.
-
Une fois le système installé et le redémarrage terminé, l’or
dinateur est prêt à l’emploi.
Vous pouvez modifier la résolution, la profondeur d’échan
tillonnage et le papier-peint dans les paramètres d’affichage
de base.
Vous trouverez de plus amples informations à ce sujet dans
les consignes d’installation.
problème au niveau du
disque dur ou du système d’exploitation.
112 Préparation
-
-
-
Page 23
Gestion de la Consommation
Votre système est compatible avec le système économiseur d’énergie ACPI.
Sur les systèmes Microsoft® Windows®, les réglages standard de gestion de la consommation sont disponibles sous : <Paramètres> <Options d’énergie>. Pour toute question,
consultez les utilitaires Microsoft
Vous pouvez par exemple régler individuellement le comportement des différents niveaux
de charge de la batterie.
– consommation de courant minime –
Veille :
L’écran s’assombrit et le disque dur s’arrête. La DEL d’alimentation clignote. Il suffit d’une
simple pression sur le bouton marche/arrêt pour que l’ordinateur soit de nouveau opéra
tionnel. L’utilisateur doit à nouveau s’enregistrer.
Mise hors veille : – sans adaptateur, pas de consommation électrique –
L’état d’exploitation actuel est enregistré sur le disque dur, l’ordinateur est mis hors tension.
L’ensemble des documents et des applications ouvert(e)s sont de nouveau et tout à fait
normalement à disposition lors de la réactivation de l’appareil.
Vous pouvez éviter toute consommation d’énergie en mettant l’ordinateur portable hors
tension et en coupant le réseau (en tirant sur la fiche secteur du bloc d’alimentation).
• Remarque :
La valeur par défaut du « Long battery life mode » est
« désactivé » dans le BIOS. L’activation de cette option
réduit la fréquence du bus système de 10 pour cent,
ce qui rallonge considérablement la durée de vie de la
batterie. Toutefois, la modification des réglages du BIOS
peut provoquer un conflit avec les spécifications de
l’UC et rendre le système instable. L’exécution de cette
fonction se fera aux risques et périls de l’utilisateur.
®
Windows®.
-
• Remarque concernant les cartes PC :
Ne jamais retirer une carte PC lorsque l’ordinateur est
en mode « Save to Disk ». Le logement des cartes PC
serait désactivé et une modification de la configuration
système pourrait entraîner des erreurs lors du prochain
démarrage de l’ordinateur.
F
113Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 24
114
Page 25
Aperçu du Système
Vue de gauche
(1) Port réseau local
(2) Port modem
(3) Lecteur optique
Vue de droite
Illustration 6
Illustration 7
Vue de devant
(1) Logement pour carte PC
(2) Port IEEE 1394
(3) Grille de ventilation
(4) Ports USB
(5) Prise de l’adaptateur secteur
(6) Sortie TV S-Video
Illustration 8
(1) Logement pour carte mémoire
(2) Prise microphone
(3) Prise entrée audio
(4) Haut-parleurs / Casque / Sortie SPDIF
(5) Commutateur marche/arrêt réseau sans
fil
F
115Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 26
Vue de derrière
Les orifices de ventilation et d’aération ne
doivent en aucun cas
être obstruées. Vous
risqueriez de provo
quer une surchauffe de
l’appareil.
Vue de dessous
Illustration 9
(1) Connecteur du moniteur externe
(2) Bloc batterie
(3) Verrou Kensington – Dispositif anti-vol
Les orifices de ventilation et d’aération ne
doivent en aucun cas
être obstruées. Vous
risqueriez de provo
quer une surchauffe de
l’appareil.
Illustration 10
(1) Logement de la batterie
(2) Grille de ventilation
(3) Protection du système
(4) Protection du dispositif USB
(5) Protection du lecteur de disque dur
116 Aperçu du Système
Page 27
Explication des voyants DEL
i
Tableau 1
Symbole Signification
S’allume lorsque le réseau local sans fil est activé.
Clignote en mode économie d’énergie.
Clignote orange pendant le chargement de la batterie
et clignote vert lorsque le chargement est terminé.
S’allume lorsque le disque dur ou le lecteur optique
est utilisé.
S’allume lorsque le clavier est en mode Verr. num
(pavé numérique).
S’allume lorsque Verr. maj. est activé.
S’allume lorsque Arrêt défil. est activé.
Illustration 11
(1) Réseau local sans fil
(2) Veille
(3) Charge batterie / Alimentation
(4) Accès au lecteur
(5) Verr. Num.
(6) Verr. Maj.
(7) Arrêt défil.
F
117Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 28
Touches de raccourci
(combinaisons de touches rapides avec une fonction particulière)
Pour activer les touches de raccourci, appuyez sur la touche Fn tout en enfonçant la touche
complémentaire souhaitée. Pour certaines fonctions, il peut s’avérer nécessaire d’installer
le système « Launchmanager ». Vous trouverez de plus amples renseignements à ce propos
sur la page suivante.
Tableau
2
Touches Signification
Fn + F1 Active/désactive le mode économie d’énergie.
Fn + F3 Active/Désactive le signal sonore de la batterie.
Fn + F4 Permet de permuter entre affichage LCD/moniteur/ou les deux.
Fn + F5 Augmente le volume.
Fn + F6 Réduit le volume.
Fn + F7 Augmente la luminosité de l’écran LCD.
Fn + F8 Diminue la luminosité de l’écran LCD.
Fn + Verr. num. Permet d’utiliser le pavé intégré en mode numérique.
Fn + Arrêt défil. Appuyez sur Fn + Arrêt défil. puis sur la touche haut ou bas du curseur
pour vous déplacer.
118 Aperçu du Système
Page 29
Touches d’accès direct
Les trois touches d’accès direct se trouvent au-dessus du clavier. Elles permettent d’activer
les applications les plus souvent utilisées.
i
i
Illustration 12
(1) Internet – Bouton servant à lancer Internet
Explorer sous Windows.
(2) E-mail – Bouton servant à lancer la message-
rie Outlook Express sous Windows.
(3) Mode silence – Touche servant à diminuer
la consommation d’énergie du système ; la
vitesse du ventilateur est alors réduite pour
atteindre un niveau de bruit minimal.
F
119Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 30
Clavier
Le clavier de votre portable comporte toutes les fonctions d’un clavier compatible AT normal,
ainsi que certaines options :
Machine à écrire
Ces touches correspondent à celles d’une machine à écrire.
Touches de fonction
Sur de nombreux systèmes d’exploitation (et applications), ces touches permettent d’accéder
à des fonctions spéciales. Vous trouverez de plus amples informations à ce sujet dans les
manuels correspondants.
Touches spéciales
Ces touches (et les combinaisons de touches) permettent de commander diverses fonctions
matérielles.
Illustration 13
(1) Touches de fonction : pour en savoir plus sur les fonctions, reportez-vous au tableau 2
(touches de raccourci)
(2) Touche Fn
(3)
Touche de Microsoft
®
Window
®
(4) Pavé numérique (appuyez sur la touche Verr. Num. pour activer cette zone)
(5)
Touche de Microsoft
®
Windows
®
(6) Touches fléchées
120 Aperçu du Système
Page 31
Pavé Tactile
Le système configure automatiquement le pavé tactile intégré. Dans la mesure où vous
utilisez Microsoft
Si vous souhaitez utiliser les fonctions avancées, vous trouverez les pilotes correspondants
sur le CD des utilitaires. Veuillez suivre les instructions de la section « Informations relatives
à l’installation ».
(1) Zone de défilement – Fonctionne comme la molette
d’une souris
(2) Bouton gauche de la souris
(3) Bouton droit de la souris
(4) Fenêtre de détection
Note à l’attention des gauchers : La plupart des systèmes
d’exploitation permettent d’inverser les boutons de la
souris.
®
Windows®, aucun pilote ne doit être installé pour les fonctions de base.
Illustration 14
Manipulation du Pavé Tactile
(1) Sélection
(2) Sélection, glisser-déplacer
(3) Double-clic : pour ouvrir et exécuter des fichiers
(4) Défilement
Lorsque vous utilisez le pavé tactile, vos doigts comme le pavé doivent être propres et secs.
Le pavé tactile réagit en fonction des mouvements du doigt. Plus le contact est léger, plus
la réaction sera optimale. Les mouvements brusques n’amélioreront pas la précision.
121Ordinateur bloc-notes MAXDATA ECO 4500 I
F
Page 32

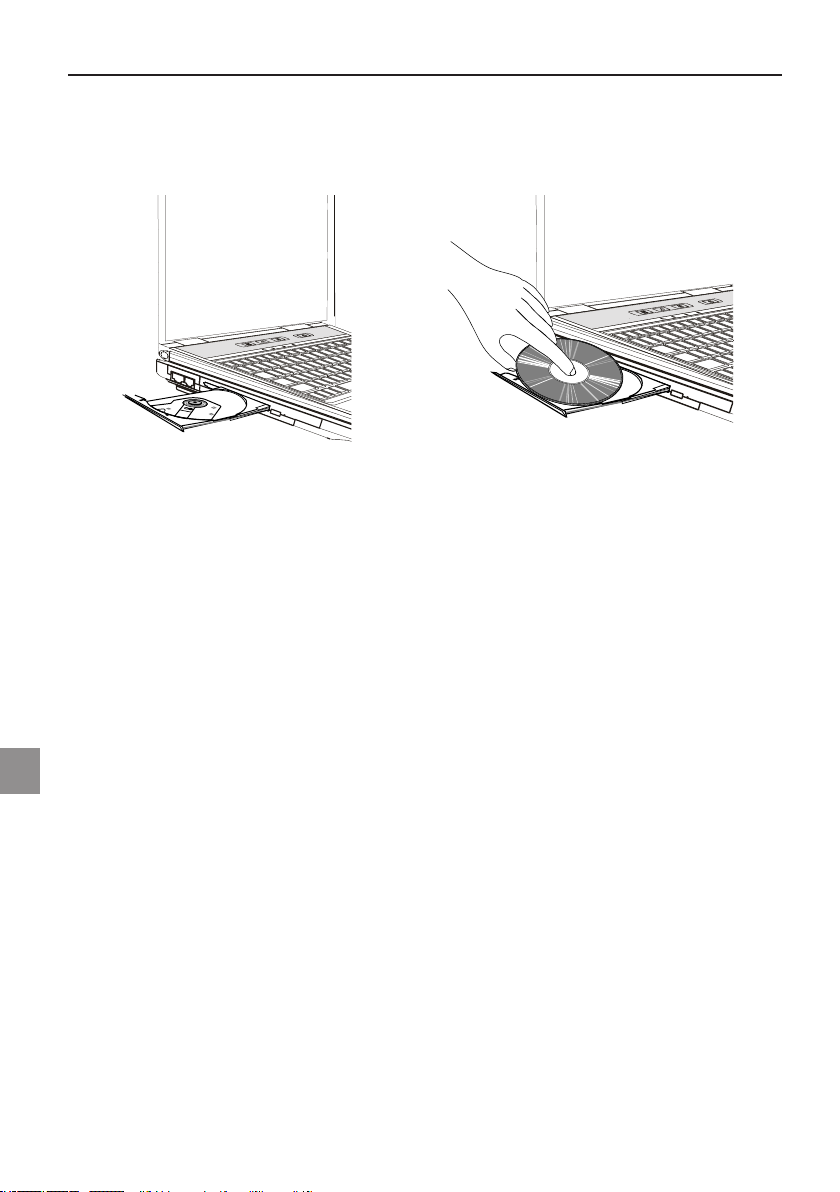

Lecteur de CD-ROM/DVD
Pour insérer un CD, appuyez sur le bouton de d éverrouillage situé sur la face avant du
lecteur.
Illustration 15
Illustration 16
Le CD est déposé sur l’axe avec l’étiquette orientée vers le haut ; il est stoppé par une
légère pression.
Appuyez de nouveau sur le chariot à CD pour qu’il s’enclenche. Le CD peut alors être lu.
Certains CD sont équipés d’un lancement automatique, c’est-à-dire que les CD d’installation
ou même les CD de musique démarrent sans intervention de votre part une fois insérés.
122 Aperçu du Système
Page 33

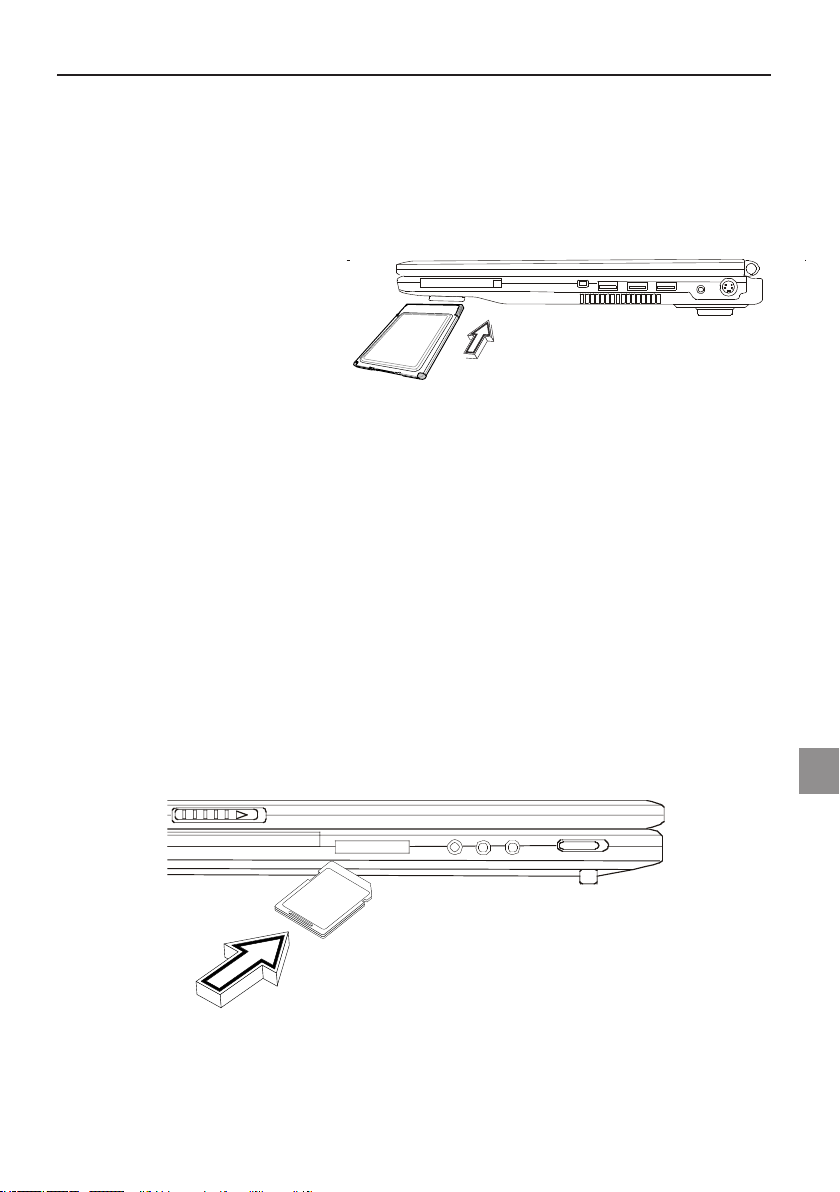

Logement des Cartes PC
L’ordinateur est équipé d’un logement pour cartes PC. Il s’agit d’un emplacement PCMCIA
3,3 V/5 V de type II.
Pour mettre en place une carte PC, insérez-la dans le logement jusqu’à ce que vous entendiez
le déclic d’enclenchement. Effectuez les connexions souhaitées (réseau par exemple).
Consultez également la documentation relative à chaque carte.
Pour retirer une carte, appuyez sur
le bouton d’éjection situé à côté du
logement. Ce bouton se désenclen
che et libère la carte PC d’une simple
pression.
Illustration 17
Logement des cartes mémoire
L’ordinateur est équipé d’un emplacement combiné. Cet emplacement est susceptible de
prendre en charge les cartes des dispositifs suivants : Memory Sticks, MS Pro, SD (Secure
Digital) et MMC (MultiMediaCard).
Ces cartes doivent être introduites dans le logement, face imprimée orientée vers le haut.
Après avoir été insérée jusqu’à la butée, la carte est reconnue comme étant un lecteur
supplémentaire. Vous pouvez alors accéder aux fichiers.
Il suffit de tirer sur la carte pour l’ôter.
Ne jamais retirer la carte lorsque des données sont en cours de lecture ou d’écriture !
Illustration 18
F
123Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 34
Modem de Donnèes/Tèlècopie
Le système configure automatiquement le modem analogique intégré. Pour utiliser les
fonctions du modem, connectez la prise du modem à une prise de téléphone analogique
(non RNIS) par le biais du câble téléphonique.
Utilisation conforme aux stipulations :
Le modem peut être raccordé à toutes les prises analogiques (TBR 21) en Europe.
Son utilisation est exclusivement réservée à la communication de données.
N’essayez pas de
raccorder le modem à
une prise téléphonique
RNIS ! Vous risqueriez
de détériorer l’ordinateur.
Illustration 19
Port LAN
L’adapt ateur de réseau intégré permet de relier votre ordinateur à un réseau
10/100 Mbps ou à une connexion Internet DSL.
Cette connexion est établie par le biais d’un câble de réseau Ethernet avec fiches RJ-45. On
les branche à l’arrière de l’ordinateur et à un concentrateur de réseau ou à une prise DSL.
En aucun cas vous
ne devez confondre
la fiche RJ-45 d’une
ligne réseau avec une
prise RNIS ! N’essayez
JAMAIS de raccorder
l’adaptateur LAN à
une prise téléphonique
Illustration 20
RNIS !
Vous risqueriez de dé
-
tériorer l’ordinateur.
124 Information relatives à l’Installation
Page 35
Information relatives à l’Installation
Restauration des Pilotes
Votre système est pourvu d’une pré-charge à la livraison. C’est-à-dire que toutes les données et tous les pilotes nécessaires ou utiles au système se trouvent déjà sur le disque
dur. En cas de suppression et/ou de formatage de votre disque dur, les pilotes requis sont
enregistrés sur le CD des utilitaires fourni avec l’ordinateur. Une fois que vous avez réinstallé
le système d’exploitation (par exemple à l’aide du CD de récupération), votre portable est
de nouveau prêt à fonctionner.
Le CD des utilitaires
Le CD des utilitaires démarre automatiquement dès qu’il est inséré dans le lecteur. Si ce
n’est pas le cas, accédez au < Poste de travail > puis au < lecteur de CD-ROM > et cliquez
sur le fichier « utility.exe ».
Dans la section consacrée aux pilotes, sélectionnez le pilote à installer.
Recommandation : tous les pilotes sont énumérés de haut en bas.
En outre, il est possible d’installer ultérieurement les fonctions avancées sous la section
« Utilitaires ».
Suivez les instructions du menu associé au CD des utilitaires.
Configuration de la résolution
Une fois le pilote graphique installé, vous pouvez configurer la résolution sur la qualité
souhaitée (de 1024 × 768).
Pour ce faire, procédez comme suit :
Cliquez avec le bouton droit sur une zone libre du bureau et sélectionnez <Propriétés>.
Dans la fenêtre « Propriétés d’affichage », sélectionnez l’onglet « Paramètres ».
Vous pouvez alors régler la résolution sur la qualité souhaitée.
Cliquez sur <Appliquer> pour valider la résolution.
F
125Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 36
126
Page 37
Caractèristiques Techniques
Processeur et plate-forme
• Technologie mobile Intel® Centrino® :
®
- Intel
- Module Intel
- Jeu de puces Intel
Mémoire vive
• Possibilité d’augmenter la mémoire principale jusqu’à 1 Go DDR SDRAM (seul un spé-
• Deux prises SODIMM PC2100/PC2700 (DDR 266/333)
Écran et vidéo
• Écran XGA TFT 15 pouces. Résolution possible de 1024 × 728 avec 16,7 millions de
• Carte graphique accélératrice 2D / 3D intégrée Intel
• Ecran LCD/Moniteur externe en simultané
• Moniteur externe : jusqu’à 1600 × 1200, 16,7 millions de couleurs, 85 Hz
• Sortie S-Vidéo
Pentium® M (1,6 GHz à 2,1 GHz)
®
PRO/Wireless mini PCI 2200BG pour réseau sans fil 802.11 b+g (en
option)
®
855GME + ICH4M
cialiste qualifié est habilité à augmenter la mémoire principale)
couleurs maximum.
®
Extreme Graphic2 – Compatible
AGP4X
Capacité de stockage
• Un lecteur de disque dur E-DIE (2,5 pouces, 9,5 mm)
• Un lecteur optique interne
• Un logement pour carte mémoire
Audio
• Son stéréo compatible AC´97 avec effets 3D
• Système haut-parleur stéréo intégré
Modem
• Modem MDC logiciel de données/télécopie V.90/92 56 Kbps grande vitesse
F
127Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 38
Réseau local
• Fonction Fast Ethernet intégrée pour normes de réseau 10Base-T et 100BASE–TX
®
• Module Intel
PRO/Wireless mini PCI 2200BG pour réseau sans fil 802.11 b+g (en
option)
• Mini-module PCI MSI MS-6833 pour réseau local sans fil 802.11 b+g (en option)
Périphériques de saisie
• Clavier Microsoft® Windows® de 86 touches
• Pavé tactile et zone de défilement positionnés de façon ergonomique
• Touches de raccourci
Ports
• Un port VGA de 15 broches
• Connecteur sortie S-video (sortie TV)
• Une prise pour écouteurs/SPDIF
• Une prise entrée micro
• Une prise ENTRÉE de ligne
• Trois ports USB (v2.0)
• Une prise téléphonique standard (RJ-11)
• Une prise réseau standard (RJ-45)
• Une prise ENTRÉE CC
• Un port IEEE1394 i.Link
• Un logement pour carte PC de type II
Alimentation
• Batterie principale Li-Ion 4400 mAh, 48 W
• Adaptateur de courant alternatif 100-240 V, CA 50-60 Hz, 65 W
• Rechargement Système hors-tension : 3 heures
Système sous tension : 4,5 heures
• Gestion de la consommation ACPI entièrement prise en charge, veille-disque, veilleRAM
128 Caractèristiques Techniques
Page 39
Système d’exploitation
• O/S Microsoft® Windows® 2000/XP
Caractéristiques supplémentaires
• 272 (P) × 333 (L) × 25,3-33,1 (H) mm
• Poids 2,9 kg environ (selon le modèle/la configuration)
• Température en exploitation : de 5 à 30 °C
• Humidité relative : de 20 à 90 % HR
• Température de stockage : de -20 à 50 °C
F
129Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 40
130
Page 41
Localisation et Rèparation des Pannes
Si un problème survient lorsque vous travaillez sur votre ordinateur, essayez tout d’abord
de remédier à l’erreur à l’aide des informations suivantes. Si vous n’arrivez cependant pas
à résoudre le problème en question, vous trouverez des informations complémentaires
dans le manuel d’entretien complet (sur le CD-ROM des pilotes et des utilitaires). Si le
problème persiste, mettez tout d’abord le système hors tension pendant quelques minutes,
puis redémarrez-le. Toutes les données non sauvegardées seront alors perdues, mais le
système fonctionnera peut-être à nouveau. Adressez-vous ensuite à votre revendeur ou à
la personne chargée du SAV.
L’ordinateur reste éteint malgré l’activation du bouton de mise en service.
Problème possible :
• Il n’y a pas de batterie ou celle-ci n’a pas été correctement installée.
Remarque :
• Le voyant de service ne s’allume pas.
Solution :
• Vérifiez que la batterie se trouve bien dans le logement prévu à cet effet et qu’elle est
installée correctement.
• Assurez-vous que les contacts de la batterie sont bien montés directement.
• Connectez l’ordinateur portable au bloc d’alimentation afin de charger la batterie (si
disponible).
Problème possible:
• Niveau de charge faible de la batterie.
Remarque :
• Le voyant de la batterie clignote.
Solution :
• Mettez l’ordinateur sous tension à l’aide du bloc d’alimentation. Si le système ne
redémarre pas immédiatement, éteignez l’ordinateur puis redémarrez-le.
L’affichage de l’écran ne fonctionne pas.
Problème possible :
• Le mode économiseur d’énergie est activé.
Remarque :
• Le voyant du mode veille s’allume.
Solution :
• Activez le bouton marche/arrêt.
Problème possible:
• L’écran n’est pas correctement réglé.
Solution :
• Appuyez sur la barre d’espacement à plusieurs reprises si besoin est.
• Si un moniteur externe est raccordé, mettez-le sous tension.
F
131Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 42
Problème possible :
• Un autre type d’écran que celui fourni est paramétré dans le système.
Solution :
• Appuyez sur la combinaison de touches Fn + F3.
• Si un moniteur externe est raccordé, connectez-le à une sour ce de courant et met
-
tez-le sous tension. Vérifiez également les paramètres de luminosité et de contraste.
Dualview ne fonctionne pas.
Remarque :
• Cet ordinateur ne prend pas en charge dualview à cause des caractéristiques techni
-
ques du matériel.
Le système ne fonctionne plus.
Problème possible :
• Une fonction d’économie d’énergie a été déclenchée.
Remarque :
• L’écran s’éteint.
Solution :
• Appuyez sur une touche ou appuyez sur le bouton de mise en service, si tous les
voyants d’état sont éteints.
Problème possible :
• Une erreur logicielle a provoqué une panne du système.
Solution :
• Vous trouverez de plus amples informations dans le manuel d’utilisation du système
d’exploitation.
• Si vous n’arrivez pas à résoudre le problème, redémarrez le système. Cette opération
entraîne malheureusement la perte de toutes les données non sauvegardées ! Si
cette manipulation ne fonctionne pas non plus, éteignez rapidement l’ordinateur, puis
rallumez-le.
À chaque démarrage du système, un test automatique (POST) a lieu. Si une erreur survient, un message
d’erreur s’affiche et donne une brève description du
problème.
132 Localisation et Rèparation des Pannes
Page 43
Index
A
Allumer l’ordinateur .............................. 112
B
Bloc d’alimentation ............................... 111
Bouton de démarrage ...........................109
C
Câble de réseau Ethernet .....................124
Caractèristiques Techniques .................127
CD des utilitaires ..................................125
Clavier ...................................................10
Collecte des déchets .............................
Ctrl + Alt + Suppr .................................112
99
D
Démarrage à chaud ...............................112
Démarrage à froid ................................. 112
Droits de garantie .................................100
E
Écran .....................................................109
Écran à cristaux liquides LCD ...............109
Emballage d’origine ..............................107
Émetteur/récepteur infrarouge ............. 115
Entrée de ligne (« Line-In ») .................. 115
Équipment à la livraison ........................107
État d’exploitation ................................. 113
M
Machine à écrire ...................................120
Mise hors tension ................................. 113
Modem de Donnèes/Tèlècopie ............124
Mouvements du doigt ..........................121
N
Nettoyage .............................................100
O
Options d’énergie ................................. 113
9
P
Panne de programme ou de système .. 112
Pavé de défilement ...............................109
Pavé tactile ...........................................109
Personne qualifiée ................................10
Pilotes ...................................................125
Port IEEE 1394 ...................................... 11
Port LAN ...............................................124
Prise haut-parleur/casque/SPDIF ..........115
Prise imprimante ..................................11
Prise micro ............................................ 115
Prise modem ........................................ 11
Prise réplicateur de port .......................116
Prise réseau .......................................... 116
Prise RNIS ............................................12
Profondeur d’échantillonnage ............... 112
0
5
6
6
4
G
Garantie ................................................. 96
Gestion de la Consommation ............... 113
H
Haut-parleur ..........................................109
Humidité ................................................ 99
I
Information relatives à l’Installation ......125
L
Liquide ..................................................100
Logement batterie ................................ 110
Logement des cartes mémoire ............123
Logement de cartes PC ........................ 11
R
Rayonnement du soleil .......................... 99
Redémarrage terminé ........................... 11
Rèparation des Pannes .........................131
Réseau ..................................................124
Résolution ............................................. 112
Restauration des Pilotes .......................12
Revendeur spécialisé ............................10
S
Sortie TV S-Vidéo ..................................116
Système d’enfichage
des cartes mémoire ...................... 115
Système économiseur d’énergie ACPI . 11
5
F
2
5
7
3
133Ordinateur bloc-notes MAXDATA ECO 4500 I
Page 44
T
Touches ................................................109
Touches d’accès direct .........................109
Touches de fonction ..............................120
Touches et pavé de défilement .............109
Touches fléchées ..................................12
Touches spéciales .................................12
Touche Fn .............................................120
V
Veille ..................................................... 113
Verrou ...................................................109
Verrou d'urgence .................................. 115
Vibrations ...............................................
Voyants d’état ....................................... 10
