MAXA N-P35A2, P35A2 Installation Manual

MANUALE UTENTE - INSTALLATORE PER CLIMATIZZATORE PORTATILE

PORTABLE AIR CONDITIONER USER’S – INSTALLER’S MANUAL

MODELLI / MODELS

N-P35A2, P35A2

Questo manuale è stato creato per scopo informativo. La ditta declina ogni responsabilità per i risultati di una progettazione o di una installazione

basata sulle spiegazioni e le specifiche tecniche riportate in questo manuale. E’ inoltre vietata la riproduzione anche parziale sotto qualsiasi forma

dei testi e delle figure contenute in questo manuale.

This manual has been created for informative purposes. The company declines any responsibility for the

results of projects or installations based on

the explanations and the technical specifications provided in this manual. It is besides forbidden the reproduction under any form of the texts and of

the figures contained in this manual.

Serie / Series / Serie / Serie / Série

MANUALE UTENTE-INSTALLATORE

USER’S-INSTALLER’S MANUAL

CLIMATIZZATORE PORTATILE PORTABLE AIR CONDITIONER

Emissione / Issue

01 - 2013

Catalogo / Catalogue / Catálogo / Katalog / Catalogue

MUI14008D0001-00

Sostituise / Supersedes

I prodotti elettrici ed elettronici di eventuale scarto non dovranno essere disposti con i normali rifiuti domestici, ma smaltiti a norma di legge RAEE in base alle direttive Europee 2002/96/CE e suc-cessive modifiche 2003/108/CE, informandosi presso il Comune di residenza o presso il rivenditore nel caso in cui il prodotto venga sostituito con uno analogo.

Possible electrical or electronic rejected devices/products should not be located together with normal domestic waste, but disposed according to the current WEEE law in compliance with the 2002/96/EC European Directive and with the 2003/108/EC following amendments. Should you decide to replace this product with a new one, please, address your loca

dministration or your reseller.

INDICE

■ INFORMAZIONI SULLA SICUREZZA ...........................................................................................3

■ TELECOMANDO............................................................................................................................ 4

■ DESCRIZIONE DEI COMPONENTI DELL’APPARECCHIO..........................................................8

■ PANNELLO DI CONTROLLO DELL’APPARECCHIO ..................................................................8

■ INDICATORI DEL DISPLAY LCD ..................................................................................................8

■ FUNZIONI DEL PANNELLO DI CONTROLLO .............................................................................. 8

■ ISTRUZIONI PER L’UTILIZZO .......................................................................................................9

■ ISTRUZIONI PER L’INSTALLAZIONE......................................................................................... 10

■ ASSISTENZA E MANUTENZIONE .............................................................................................. 16

■ MALFUNZIONAMENTI................................................................................................................. 17

ANNESSO .......................................................................................................................................33

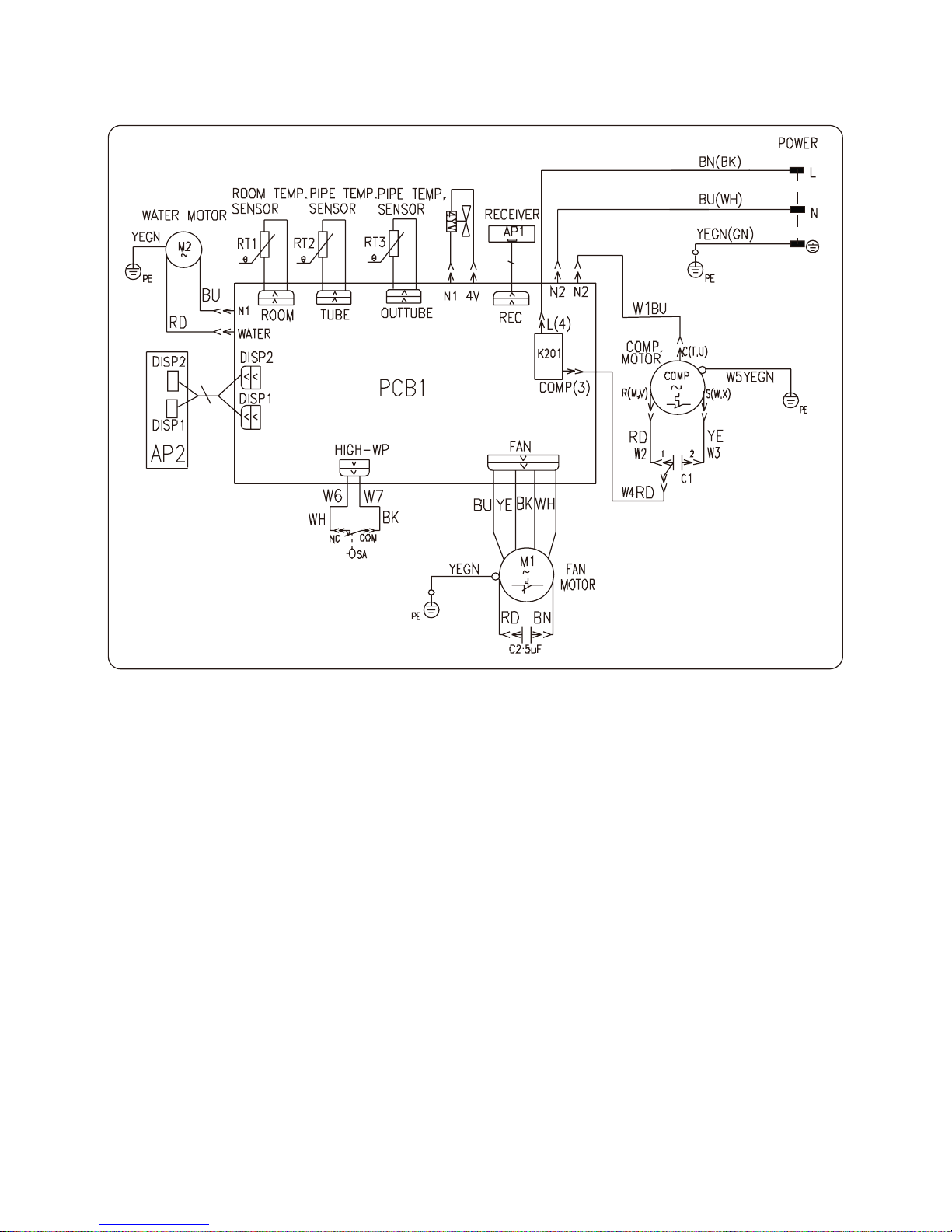

■ SCHEMA ELETTRICO .................................................................................................................33

ITALIANO

■ INFORMAZIONI SULLA SICUREZZA

1. Il portatile funziona con alimentazione 220V-240V AC / 50 Hz, la capacità dell’interruttore del circuito è 16A .

2. Usare una presa adatta e non collegata ad altre apparecchiature elettriche.

3. Non posizionare l’apparecchio nei seguenti luoghi:

- vicino ad una fonte di calore;

- in un’area dove è facile che dell’olio schizzi;

- in un’area esposta direttamente alla luce solare;

- in un’area dove è facile che dell’acqua schizzi;

- vicino ad un bagno, ad una doccia, ad una piscina;

- in una serra.

4. Non infilare le vostre dita o qualsiasi altro oggetto all’interno delle bocche d’uscita dell’aria: fare attenzione in particolare ai bambini.

5. Controllare sempre che l’apparecchio lavori in condizioni appropriate.

6. Assicurarsi che l’unità non sia alimentata prima di pulirla.

7. Non collegare la macchina ad una presa multipla

8. Se la macchina viene coperta c’è il rischio che si crei un incendio.

9. Se un componente della macchina è danneggiato deve essere sostituito con un componente appropriato fornito dal produttore, in quanto sono richiesti componenti specifici.

ATTENZIONE!

Se il cavo di alimentazione si danneggia contattare il personale qualificato ed autorizzato a fare questa riparazione.

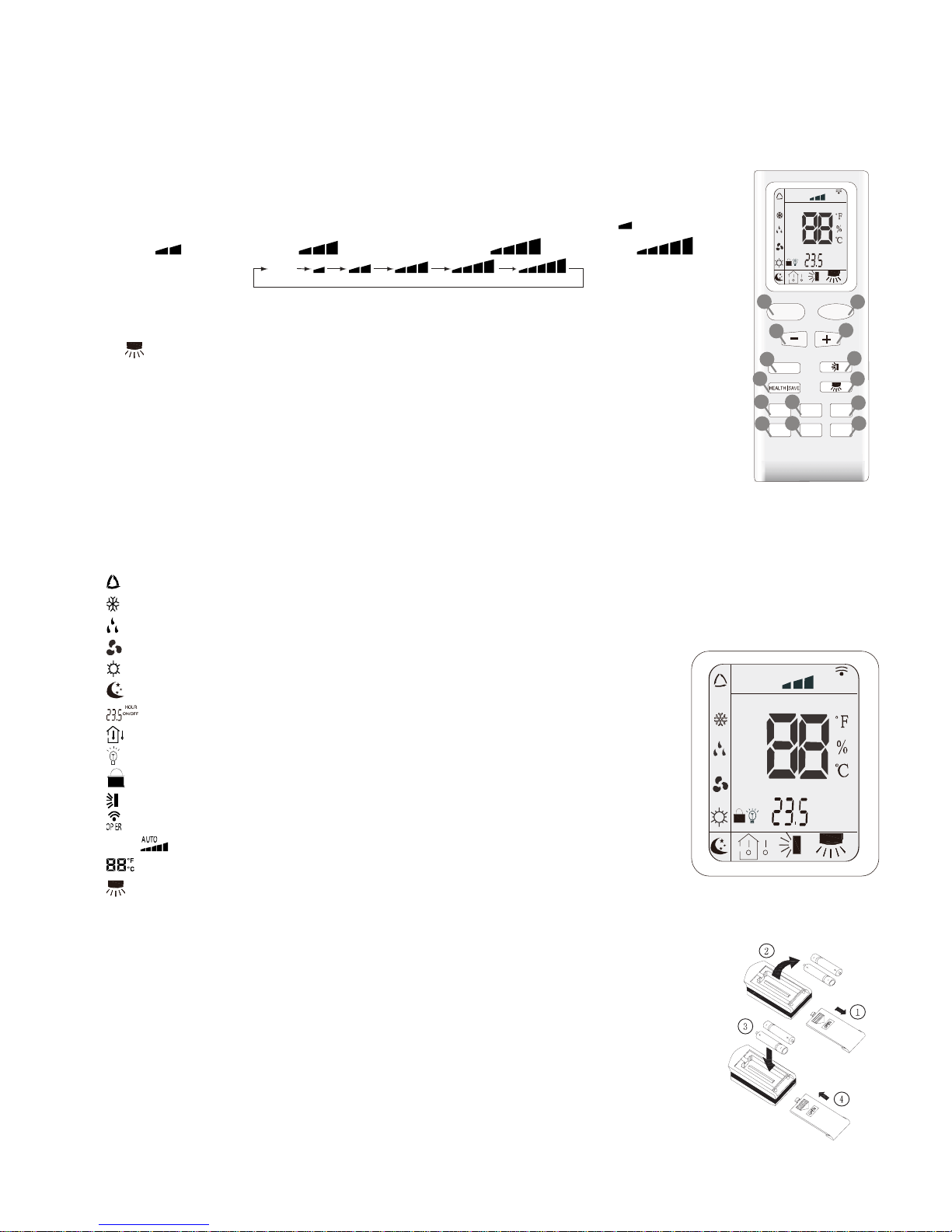

■ TELECOMANDO

◊ Introduction of function buttons on the remote controller

① Tasto ON/OFF, consente di spegnere e accendere il condizionatore. ② Tasto MODE permette di selezionare la modalità di funzionamento: AUTO - COOL- DRY -

FAN - HEAT.

③, ④ Tasti di regolazione (-/+) consentono di regolare la temperatura ambiente interna ed il timer: "+" ne imposta l'aumento, "-" ne imposta la diminuzione.

⑤ Tasto FAN permette di selezionare la velocità della ventilazione: Auto, Bassa (

), Bassa –

Media (

), Media ( ), Media – Alta ( ), Alta ( ).

Auto

⑥ Tasto SWING

, per attivare/disattivare il movimento automatico del deflettore d'aria.

⑦ Tasto HEALTH / SAVE per impostare la funzione di purificazione aria. ⑧ Tasto SWING

, per attivare o disattivare la funzione oscillazione sinistra & destra del

deflettore d‘aria. (questa funzione non disponibile in questo modello.) ⑨ Tasto X-FAN consente di avviare / arrestare il ventilatore interno, questa funzione si utilizza

per asciugare i componenti dell'unità interna. ⑩ Tasto TEMP permette di visualizzare sul display dell’unità la temperatura di set point o

ambiente.

⑪ Tasto TIMER consente di impostare l’orario di accensione / spegnimento in automatico. ⑫ Tasto TURBO attiva/disattiva la modalità di raffreddamento e riscaldamento rapido. ⑬ Tasto SLEEP, usato per impostare/cancellare la modalità SLEEP, indipendentemente dal

modo in cui sta operando il condizionatore. ⑭ Tasto LIGHT per accendere o spegnere il display dell’unità.

FAN

AUTO

HEALTH

AIR

FILTER

TURBO

ON/OFF

X-FAN

HOUR

HUMIDITY

ON/OFF

MODE

FAN

X-FAN

TURBO

TEMP

TIMER

SLEEP

LIGHT

◊ Name and functions of the display indicators

: Indicatore modalità automatica

: Indicatore modalità di raffreddamento

: Indicatore modalità di deumidificazione

: Indicatore modalità modalità di ventilazione : Indicatore modalità di riscaldamento

: Indicatore modalità SLEEP

: Indicatore modalità TIMER ON-OFF

: Indicatore modalità temperature ambiente : Indicatore funzione LIGHT

: Indicatore modalità funzione LOCK

: Indicatore oscillazione deflettore di aria

: LED conferma trasmissione segnale.

FAN

: Indicatore modalità velocità di ventilazione

: Indicatore modalità di temperatura di impostazione

: Icona oscillazione sinistra & destra, premere il tasto per selezionare la funzione

SWING, il deflettore dell’aria si muoverà verso sinistra & destra ed il display visualizza

ripremedo lo stesso tasto l’icona

scompare dal display e la funzione si disattiva.

DISPLAY

FAN

AUTO

HEALTH

AIR

FILTER

TURBO

ON/OFF

X-FAN

HOUR

HUMIDITY

◊ Come inserire/sostituire le batterie

Usare due batterie alcaline 1,5 V tipo AAA. (1) Rimuovere il coperchio delle batterie facendolo scivolare nella direzione della freccia. Rimuovere le batterie vecchie e inserire le nuove facendo attenzione ad allineare correttamente le polarità (+) e (-). (2) Chiudere il coperchio delle batterie facendolo scivolare nella sua posizione.

Note:

- Non mettere insieme batterie nuove con vecchie o batterie di tipo differente. Ciò può essere causa di malfunzionamento.

- Se non si usa il telecomando per un lungo periodo, le batterie devono essere tolte per evitare danni causati da eventuali perdite.

- Le batterie vanno sostituite quando non si riceve alcun "bip" dall’unità interna o se l’indicatore di trasmissione sul telecomando non si accende.

- Posizionare il telecomando nell’apposito supporto fissato a muro (per assicurare la trasmissione corretta del segnale).

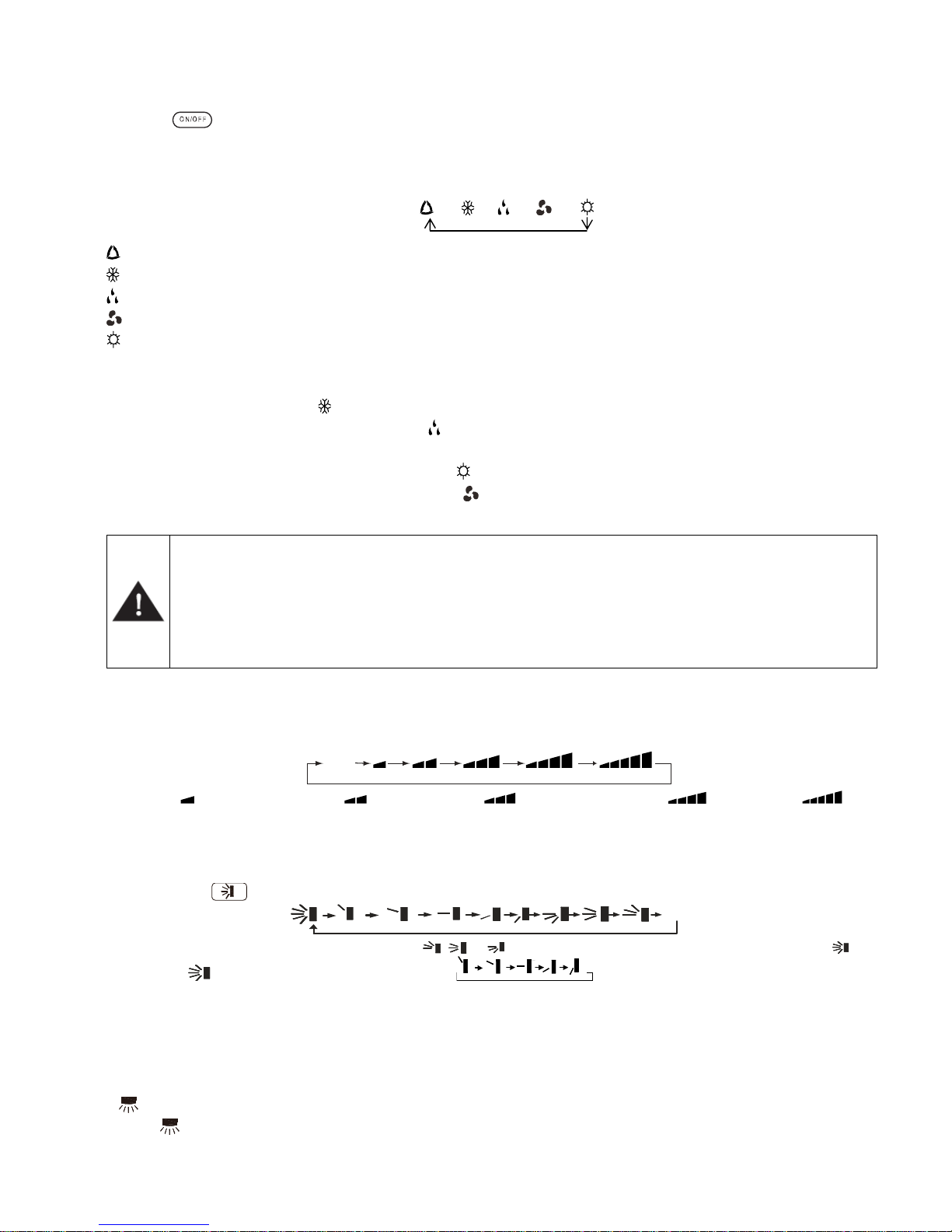

◊ Come utilizzare il telecomando per far funzionare l’unità

● ACCENSIONE SPEGNIMENTO DELL’UNITÀ

Premere il tasto

per accendere o spegnere l’unità.

● IMPOSTAZIONE DELLA MODALITÀ DI FUNZIONAMENTO

Premendo più volte il tasto Mode è possibile cambiare la modalità di funzionamento dell’unità. Sul display compare l’indicazione della modalità di funzionamento selezionato:

→ → → →

: funzionamento completamente automatico

: funzione raffreddamento

: funzione deumidificazione

: funzionamento solo ventilazione : funzione riscaldamento

Con la scelta della modalità AUTO ’’

’’, l’unità può operare in RAFFREDDAMENTO ‘’ ’’ ed in RISCALDAMENTO

‘’

’’ in base alla differenza di temperatura esistente tra la temperatura ambiente e la temperatura selezionata sul telecomando. Quando viene scelta la modalità di raffreddamento, l’unità funziona con set di temperatura libero, abbassando la temperatura in ambiente. Quando viene scelto la modalità di deumidificazione, l’unità funziona, con set di temperatura libero, abbassando così progressivamente la temperatura e l’umidità in ambiente. Nella modalità di deumidificazione il tasto FAN non è utilizzabile. Quando viene scelto il programma di riscaldamento, l’unità funziona, con set di temperatura libero, alzando la temperatura in ambiente. Quando viene scelta la modalità di ventilazione FAN ‘’

’’, l’unità funziona senza set di

temperatura, ventilando l’aria dell’ambiente.

IMPORTANTE!

♦ Il ventilatore dell’unità si ferma al raggiungimento del valore di temperatura impostato per poi riattivarsi automaticamente alla velocità minima per evitare fenomeni di stratificazione dell’aria in prossimità dell’apparecchio. ♦ Selezionando la funzione RAFFREDDAMENTO, DEUMIDIFICAZIONE, il ventilatore potrebbe non avviarsi subito perché presente la funzione ANTI-RISCALDAMENTO. Selezionando la funzione riscaldamento, il ventilatore potrebbe non avviarsi subito perché presente la funzione ANTIRAFFREDDAMENTO.

● IMPOSTAZIONE DELLA VENTILAZIONE

Premendo più volte il tasto FAN è possibile impostare la velocità del ventilatore tra le tre disponibili, oppure attivare la funzione AUTO. Sul display compare la modalità di funzionamento:

Auto

Velocità Auto, Velocità Bassa ( ), Velocità Bassa-Media ( ), Velocità Media ( ), Velocità Media-Alta ( ), Velocità Alta (

● IMPOSTAZIONE DEL DEFLETTORE

Per ottenere una distribuzione ottimale dell’aria, regolare la posizione del deflettore motorizzato avendo cura che il flusso d’aria non investa direttamente le persone. Per il deflettore motorizzato agire nella modalità seguente: Premendo il tasto

è possibile selezionare l’angolo di oscillazione come indicato sotto:

Note: Questo telecomando è universale. Se il comando non viene inviato all’unità, essa attiva l’oscillazione del deflettore come

Il simbolo

indica che il deflettore oscilla come:

● Funzione HEALTH | SAVE

Questo tasto

HEALTH | SAVE

è usato per attivare/disattivare la modalità di depurazione aria/risparmio energetico

quando il condizionatore è in funzione.

- Premendo la parte destra del tasto, sul telecomando si visualizza la scritta SE dopodiché, l’unità entra in modalità

‘’SAVE’’

(risparmio energetico).

- Ripremendo il tasto, la modalità viene annullata. Nota: non disponibile in questa unità.

● Impostazione oscillazione

♦

Premere il tasto per attivare o disattivare la funzione oscillazione sinistra & destra. (questa funzione non

disponibile in questo modello.)

Nota: Questa funzione non’è comunque disponibile per questa unità.

● FUNZIONE X-FAN

Se il tasto

X-FAN

viene premuto durante il funzionamento di

RAFFREDDAMENTO

DEUMIDIFICAZIONE

, il display

visualizza l'indicatore

ed il ventilatore interno continua a girare per altri 10 minuti per asciugare l’interno dell’unità, anche se essa è stata spenta. Al momento dell’accensione dell’unità, la funzione

X-FAN OFF

è l’impostazione predefinita di fabbrica.

X-FAN

disattiva nel funzionamento in modalità

AUTO, VENTILAZIONE o RISCALDAMENTO.

● FUNZIONE TEMP

Tasto TEMP permette di visualizzare sul display dell’unità la temperatura di impostazione, ambiente interna e ambiente esterna. Note: La temperatura ambiente esterna viene visualizzata sul display solamente per alcuni modelli.

●

IMPOSTAZIONE DEL TIMER

Utilizzare il tasto TIMER per impostare la programmazione oraria e quindi l’accensione e lo spegnimento del condizionatore.

- Come impostare TIMER ON Premere il tasto TIMER per impostare la programmazione oraria dell’accensione del condizionatore.

1) Premere il tasto TIMER, la scritta "HOUR ON" comincia a lampeggiare, dopodiché usare i tasti ''+'' e ''-'' per impostare l’ora desiderata per l’accensione programmata del condizionatore:

- Premere il tasto ''+'' o ''-'' una volta per aumentare o diminuire l’orario di 1 minuto.

- Premere il tasto ''+'' o ''-'' per una durata di 2 secondi per aumentare o diminuire l’orario di 10 minuti.

Nota: Se non regolate l'orario entro 10 secondi dopo aver premuto il tasto TIMER, il telecomando abbandonerà automaticamente la modalità TIMER ON.

2) Per confermare l'orario desiderato, premere il tasto TIMER. Un “suono” può essere sentito, e la scritta “HOUR ON” smette di lampeggiare.

- Come cancellare TIMER ON Premere di nuovo il tasto TIMER, "un suono" può essere sentito dopodiché l'indicatore sparisce, e la modalità TIMER ON verrà cancellata.

Nota: È analogo per impostare la modalità TIMER OFF per spegnere automaticamente il condizionatore all'ora impostata.

● MODALITÀ TURBO

- La modalità TURBO è usata per avviare o arrestare il raffreddamento e il riscaldamento rapido a massima velocità di impostazione.

- In questa modalità TURBO, si possono regolare la direzione del flusso d'aria e il timer. Se si desidera uscire dalla modalità TURBO, è sufficiente premere un tasto qualsiasi tra - TURBO, MODE, FAN o ON/OFF, il display ritorna alla modalità originale.

● MODALITÀ SLEEP

La modalità "SLEEP" può essere impostata nel funzionamento di riscaldamento o di raffreddamento. Questa funzione è utile per un ambiente più confortevole quando si va a dormire. Nella modalità SLEEP:

- La velocità del ventilatore viene impostata sulla bassa.

- La temperatura impostata aumenta (diminuisce) di 1°C se il condizionatore funziona in modalità di raffreddamento (riscaldamento). Quando la temperatura impostata varia con 2°C la macchina mantiene la temperatura fino all’ottava ora di funzionamento in modalità “SLEEP”, per poi spegnersi automaticamente.

● FUNZIONE LIGHT

Premere il tasto

LIGHT

per accendere la luce del display e si mostra l’indicatore LIGHT

. Premere nuovamente per

spegnerlo dopodiché l’indicazione

scompare dal display.

● FUNZIONE LOCK

Premendo contemporaneamente i tasti "+" e "-", il telecomando bloccherà l’ultima operazione impostata. Tutti i tasti di comando vengono disattivati, incluso il tasto di accensione / spegnimento ON/OFF. Premendo nuovamente i due tasti "+" e "-", si riattiveranno le funzioni dei tasti.

● Commutazione tra °C e °F

Premendo contemporaneamente i due tasti "MODE" e "-" ad unità spenta, si potrà scegliere se visualizzare la temperatura in °C o °F.

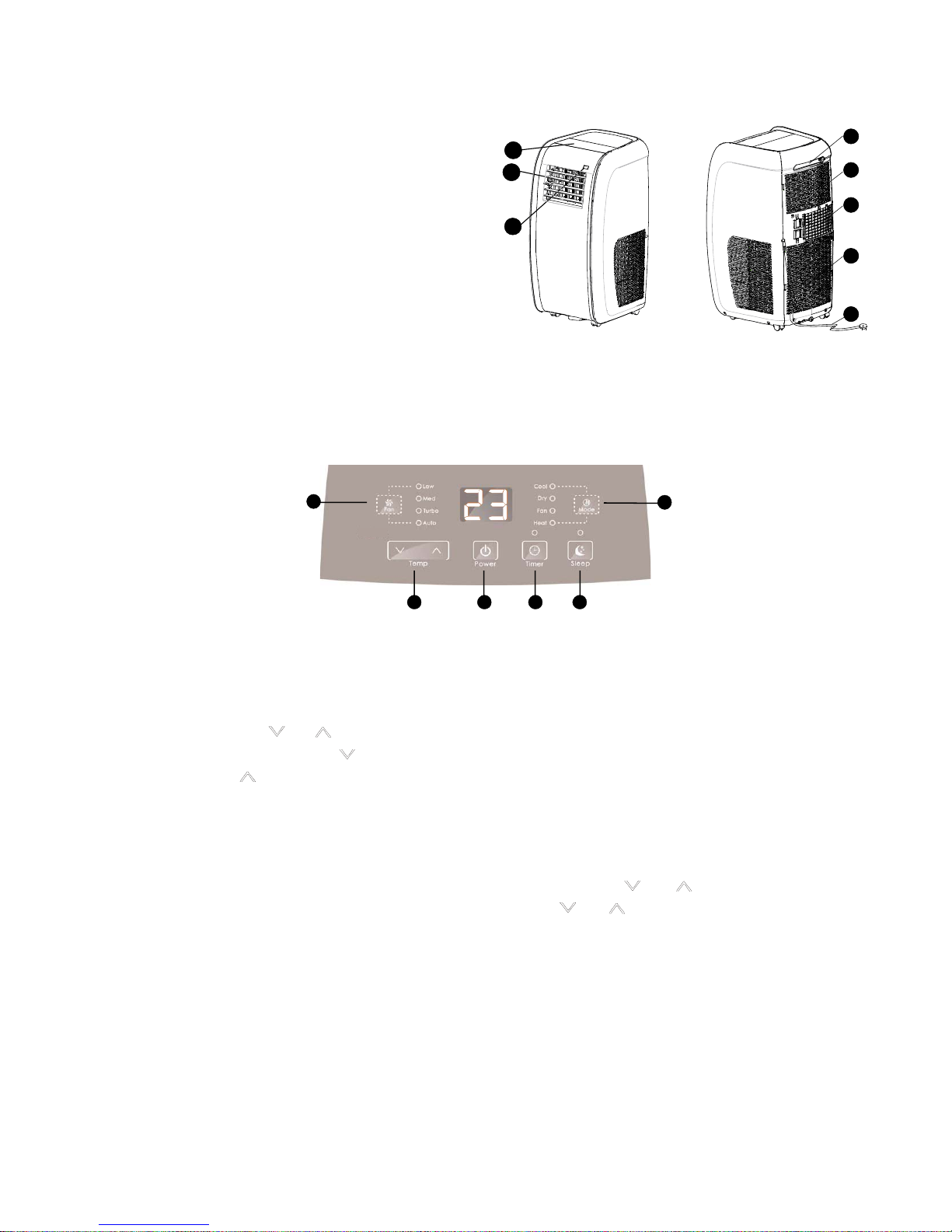

■ DESCRIZIONE DEI COMPONENTI DELL’APPARECCHIO

n Pannello di controllo; o Uscita aria; p

Ricevitore per segnale telecomando;

Maniglia per il trasporto;

r Griglia ingresso aria superiore; s Uscita aria calda; t Griglia ingresso aria inferiore; u Cavo di alimentazione elettrica

NOTA: tutte le immagini sono soltanto un esempio illustrativo utile alla spiegazione e possono essere lievemente diverse dall’apparecchio che avete acquistato.

Vista anteriore

Vista posteriore

■ PANNELLO DI CONTROLLO DELL’APPARECCHIO

L'unità può essere controllata dal pannello di comandi dell'apparecchio o con il telecomando. NOTA: le immagini in questo manuale sono soltanto un esempio illustrativo utile alla spiegazione e possono essere lievemente diverse dall’unità che avete acquistato (a seconda del modello) mentre le relative funzioni sono le stesse.

■ INDICATORI DEL DISPLAY LCD

■ FUNZIONI DEL PANNELLO DI CONTROLLO

n Tasto Power:

Tasto Accensione/Spegnimento

o Tasto MODE

Premere questo tasto per selezionare la modalità di funzionamento appropriata:

COOL Î DRY Î FAN Î HEAT

COOL: Modalità raffreddamento; DRY: Modalità Deumidificazione; Fan: Modalità ventilazione; HEAT: Modalità riscaldamento

p Tasti di regolazione " " e " ":

Questi tasti vengono usati in modalità di raffreddamento o riscaldamento per impostare (incrementare/decrementare) la temperatura desiderata (incrementi/decrementi ad ogni pressione 1°C(°F) nell’intervallo (16°C - 30°C / 61°F - 86°F).

q Tasto Fan:

Premere il tasto FAN per selezionare la velocità di ventilazione desiderata:

LOW Î MED Î TURBO Î AUTO

LOW: Velocità bassa; MED: Velocità medea TURBO: Velocità massima AUTO: Velocità automatica

r Tasto Timer:

Premere il tasto Timer per impostare la funzione Timer. Usare il tasto "

" o " " per regolare l’ora del Timer. Premere

il tasto "

" o " " per aumentare o diminuire l'impostazione del tempo di 0.5 ore. L’intervallo di programmazione è 0,5~24 ore. Dopo aver completato l’impostazione del timer, il display visualizza la temperatura per 5 secondi. Se l’impostazione è attiva, l’indicatore superiore rimarrà acceso, altrimenti, esso scomparirà dal display.

Per programmare lo spegnimento della macchina seguire la stessa procedura ma a macchina accesa. Per annullare

la modalità Timer, premere di nuovo lo stesso tasto.

s Tasto Sleep:

Premere il tasto SLEEP per attivare la modalità SLEEP. In raffreddamento, dopo l’attivazione della funzione SLEEP,

la temperatura di impostazione aumenta di 2°C dopo 2 ore poi rimane stabile per tutto il tempo di operazione. In riscaldamento, dopo l’attivazione della funzione SLEEP, la temperatura di impostazione diminuisce di 2°C dopo 2 ore, dopodiché rimane stabile per tutto il tempo di operazione. La funzione SLEEP non è disponibile in modalità AUTO, Deumidificazione e Ventilazione. Se l’impostazione SLEEP è valida, l’indicatore superiore rimane acceso, altrimenti,

esso scomparirà dal display.

■ ISTRUZIONI PER L’UTILIZZO

◊ Condizioni operative

Condizioni di temperatura ambiente richieste per il funzionamento del condizionatore.

Modalità Temperatura interna °C/°F

Raffreddamento 16°C ~ 35°C / 61°F ~ 95°F

Deumidificazione 16°C ~ 35°C / 61°F ~ 95°F

Riscaldamento 10°C ~ 27°C / 50°F ~ 80.6°F

◊ Modalità di funzionamento

● Modalità di raffreddamento

1) Premere il tasto “MODE” finché s’illumina il LED “COOL”.

2) Premere il tasto "

" o " " per selezionare la temperatura desiderata (16°C ~ 30°C / 61°F ~ 86°F).

3) Premere “FAN” per scegliere la velocità del ventilatore.

● Modalità di riscaldamento

1) Premere il tasto “MODE” finché s’illumina il LED “HEAT”.

2) Premere il tasto "

" o " " per selezionare la temperatura desiderata (16°C ~ 30°C/61°F ~ 86°F).

3) Premere "FAN" per scegliere la velocità del ventilatore.

● Modalità di deumidificazione

1) Premere il tasto “MODE” finché s’illumina il LED “DRY”.

2) La velocità di ventilazione e la temperatura d’impostazione non possono essere aggiustate in questa modalità. Il ventilatore girerà alla velocità bassa.

3) Tenere finestre e porte chiuse per avere i migliori risultati.

4) Non installare il tubo di scarico aria sulla finestra.

● Modalità di ventilazione

1) Premere il tasto “MODE” finché s’illumina il LED “FAN”.

2) Premere "FAN" per scegliere la velocità del ventilatore.

3) Non installare il tubo di scarico aria sulla finestra.

● Funzione TIMER

- Impostazione del TIMER per l’accensione:

- Premere il tasto "TIMER" quando il condizionatore è spento. Selezionare l’orario di accensione automatica del condizionatore. Sulla finestra di controllo del display comparirà la scritta "ON".

- L’orario impostabile per le operazioni va da 00:00 a 24:00.

- Impostazione del TIMER per lo spegnimento:

- Premere il tasto "TIMER" quando il condizionatore è acceso. Selezionare l’orario di spegnimento del condizionatore.

- Sul display del pannello di controllo comparirà la scritta "OFF". L’orario impostabile per le operazioni va da 00:00 a 24:00.

■ ISTRUZIONI PER L’INSTALLAZIONE

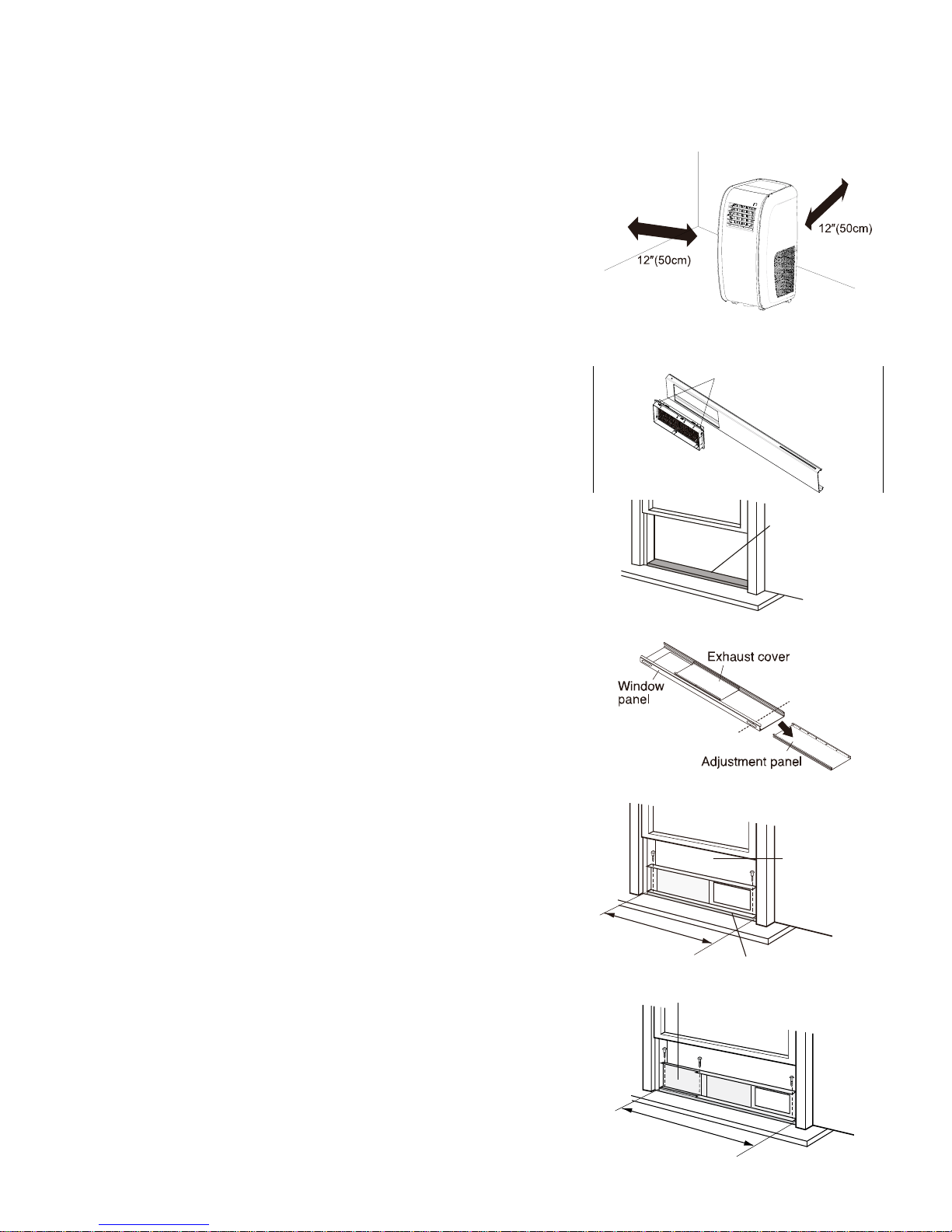

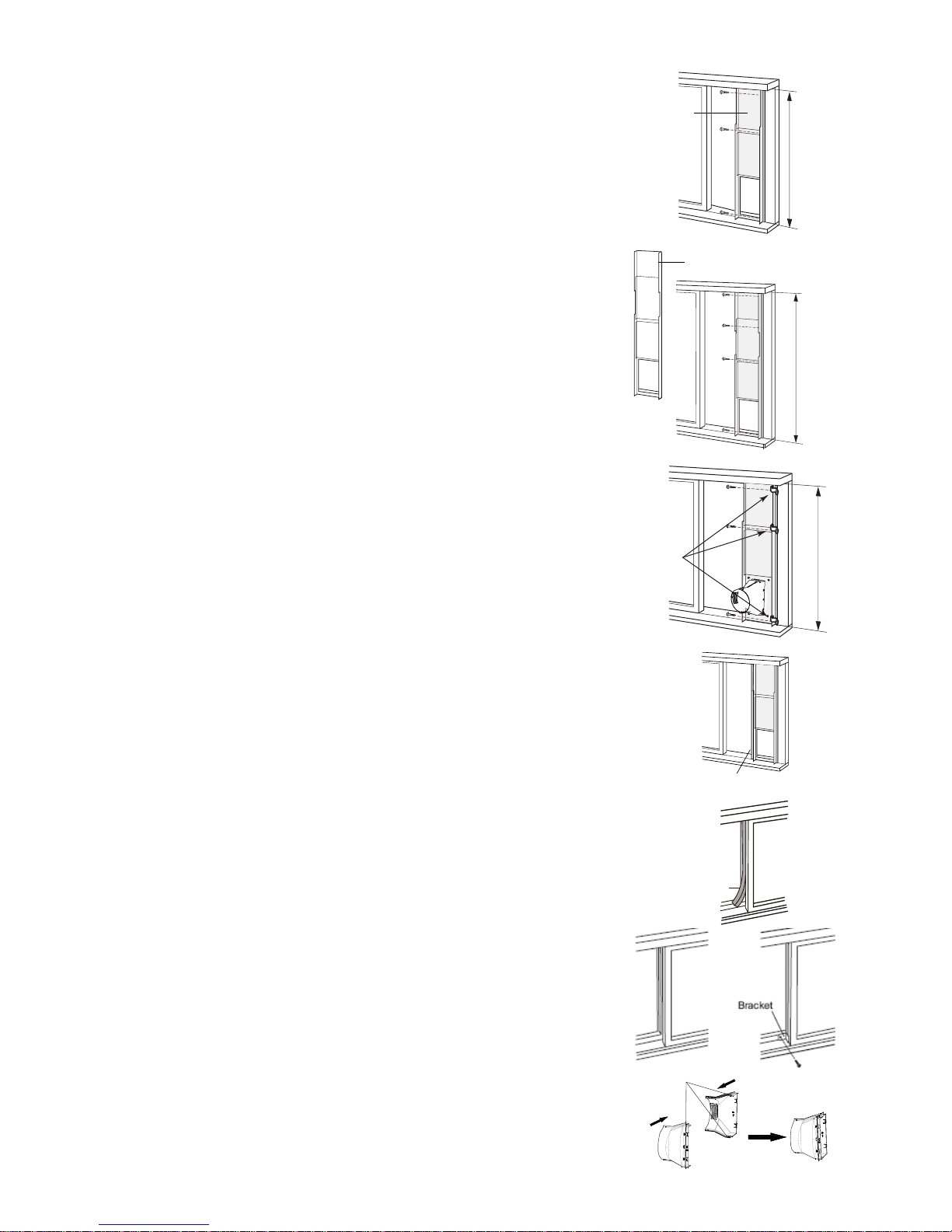

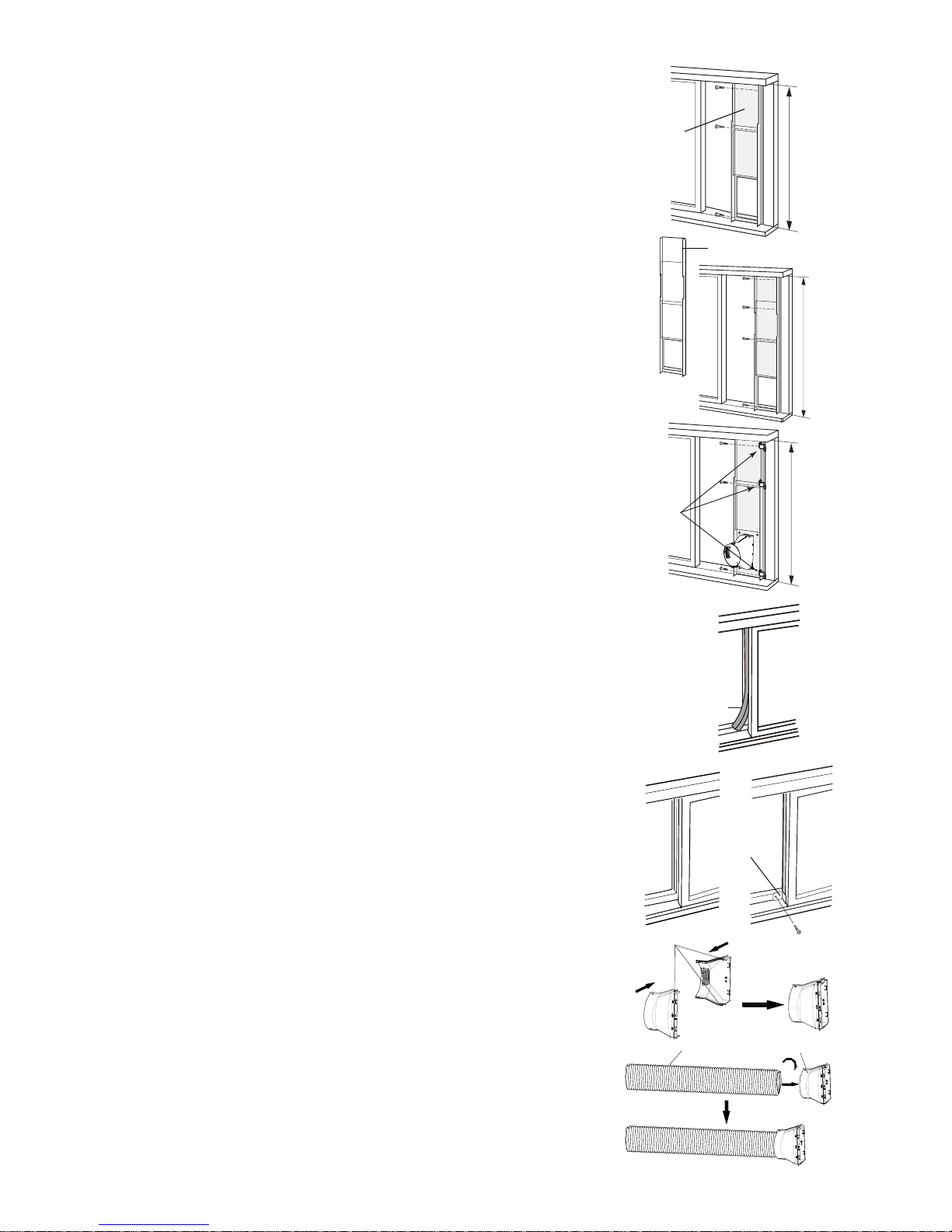

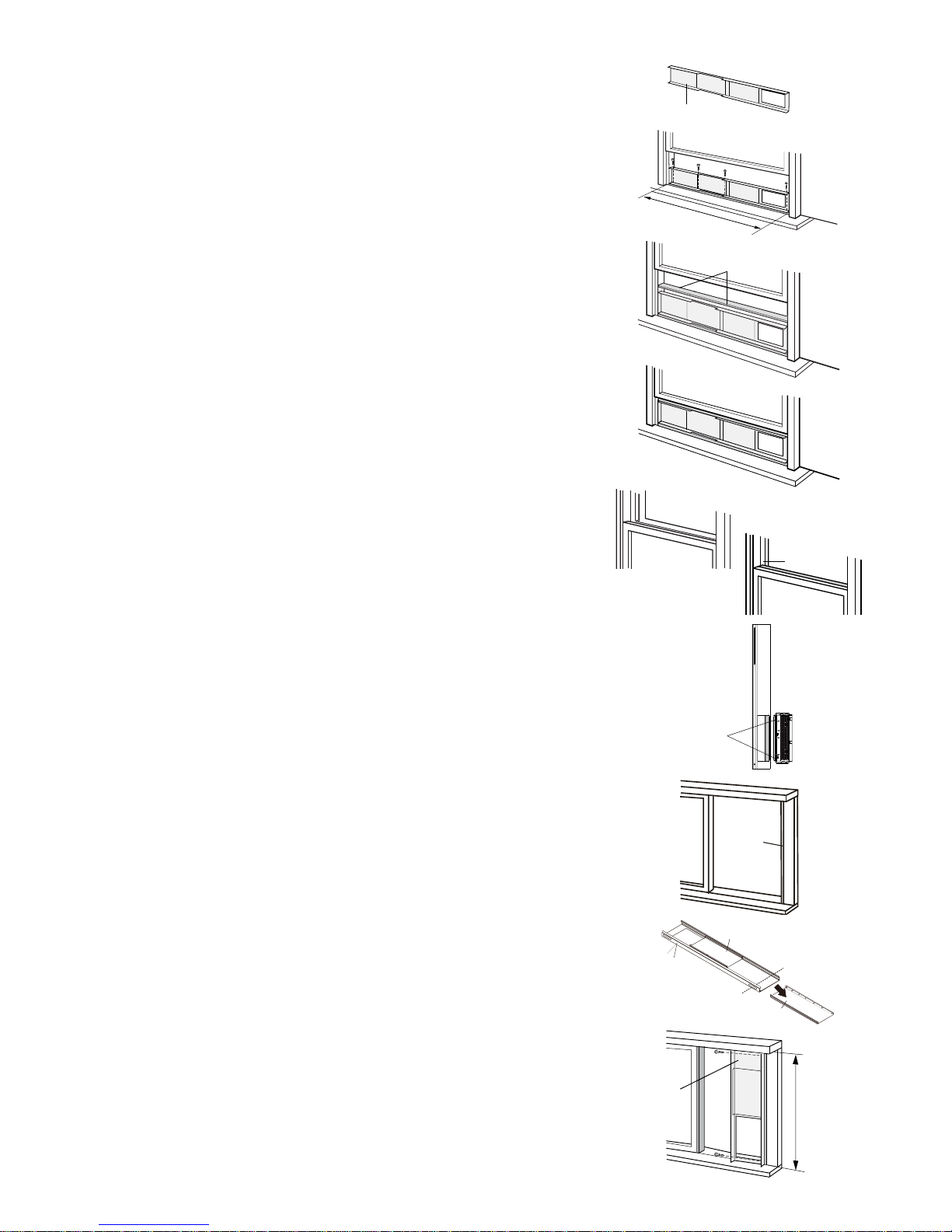

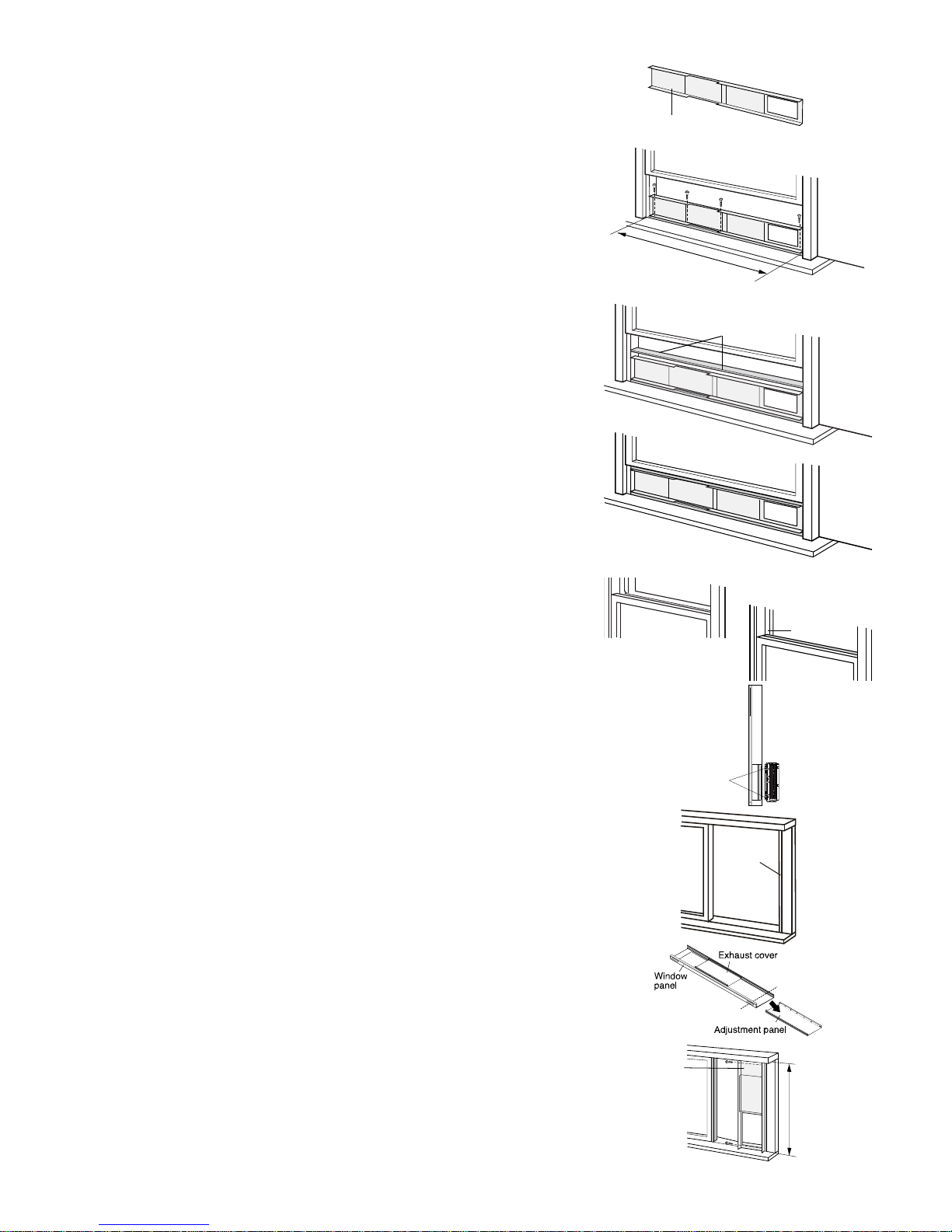

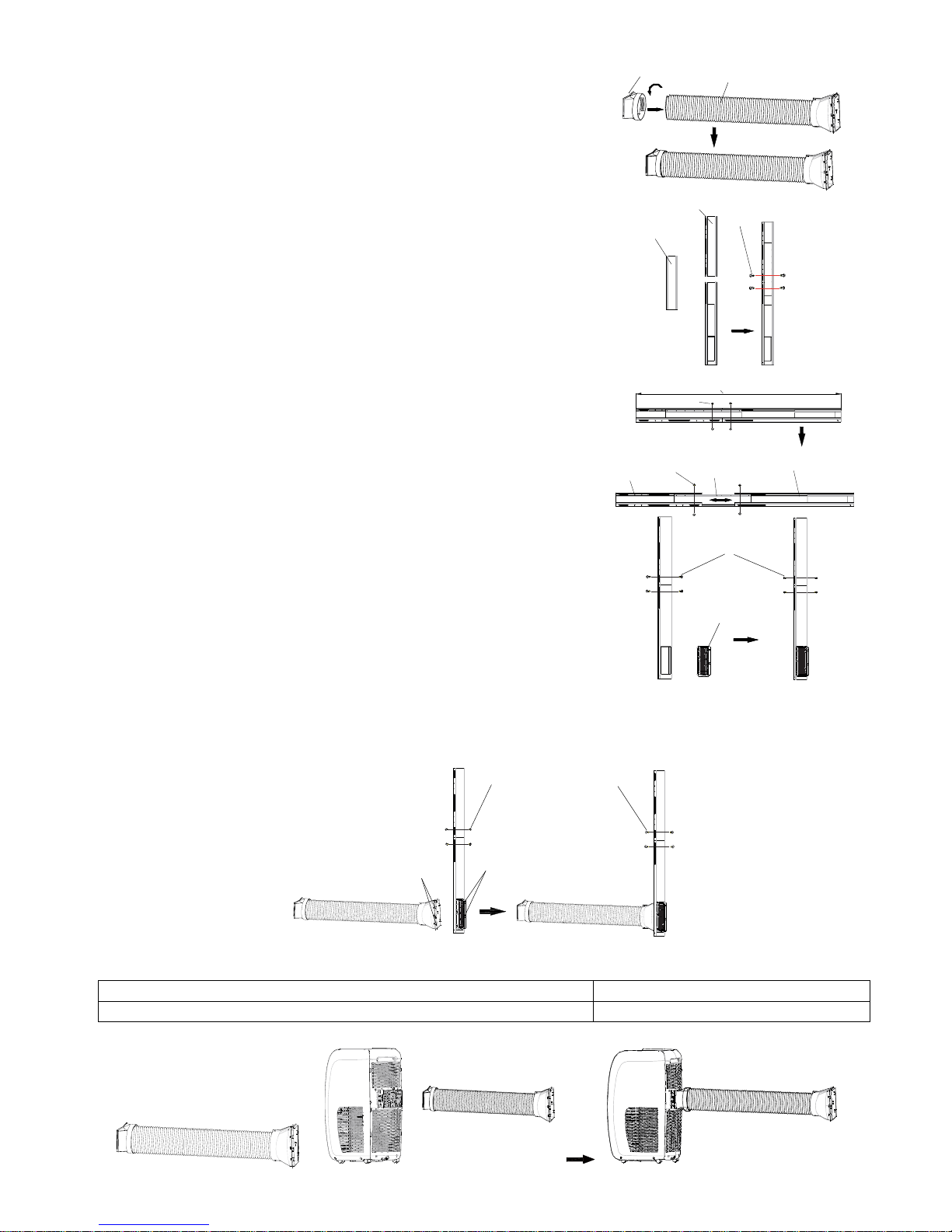

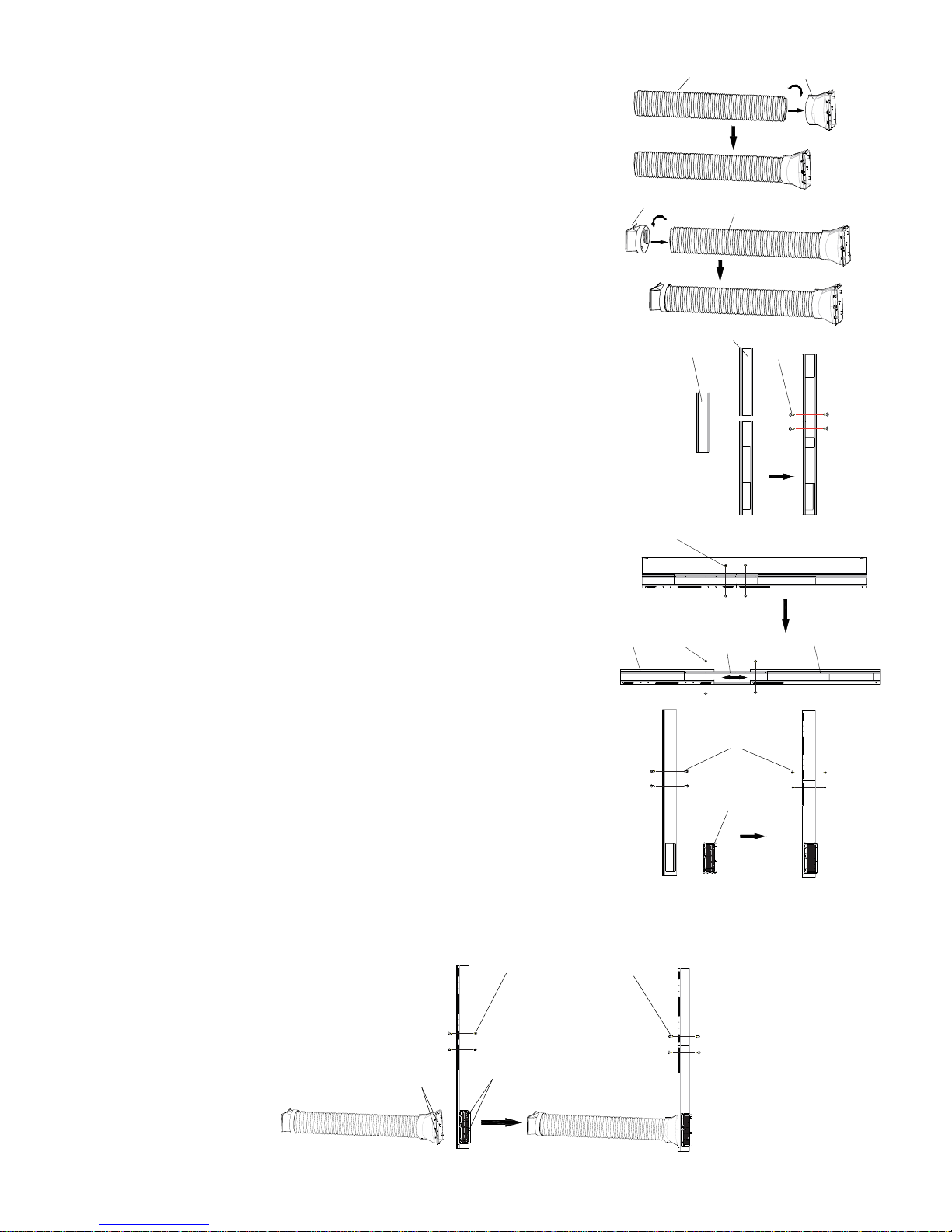

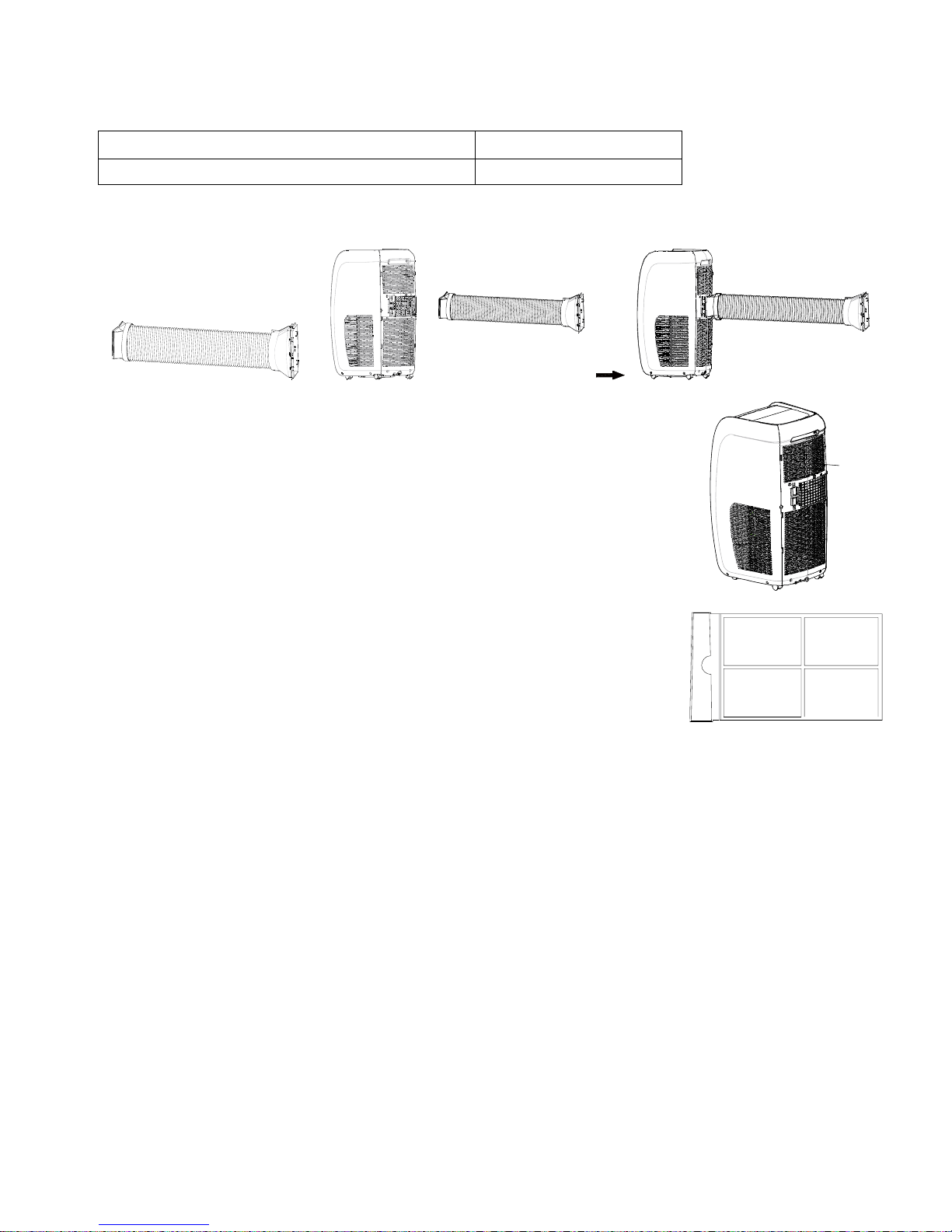

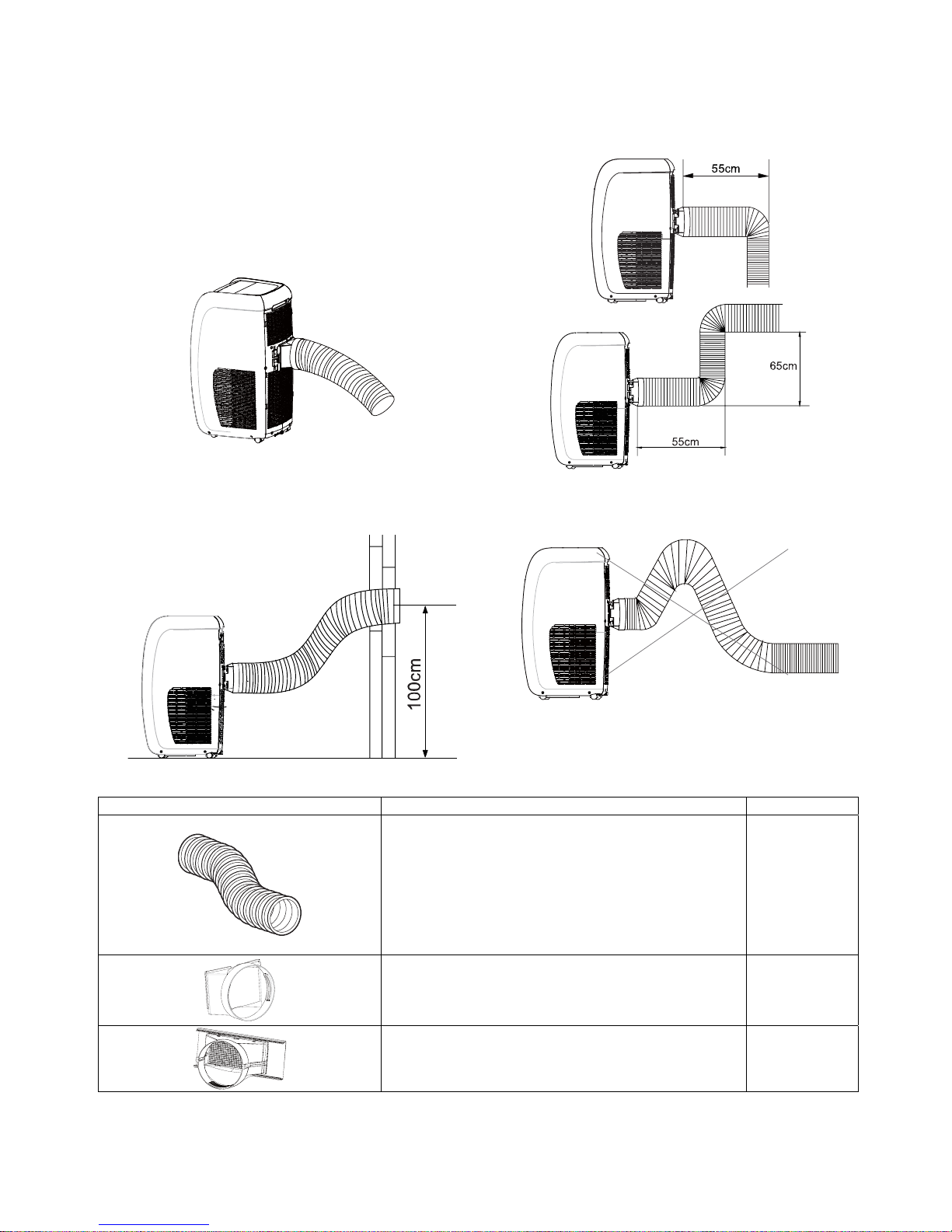

Accessori e installazione del tubo di scarico dell'aria calda

- Se si deve piegare il tubo, è necessario installarlo considerando le seguenti dimensioni sotto.

- La lunghezza del tubo deve essere compresa tra 50 e 150cm. Il tubo di scarico aria calda deve essere più corto

possibile.

- Quando si installa il tubo di scarico aria, esso deve essere collocato in modo che sia più piatto. No estendere o collegare il tubo con un altro tubo di scarico per evitare malfunzionamenti.

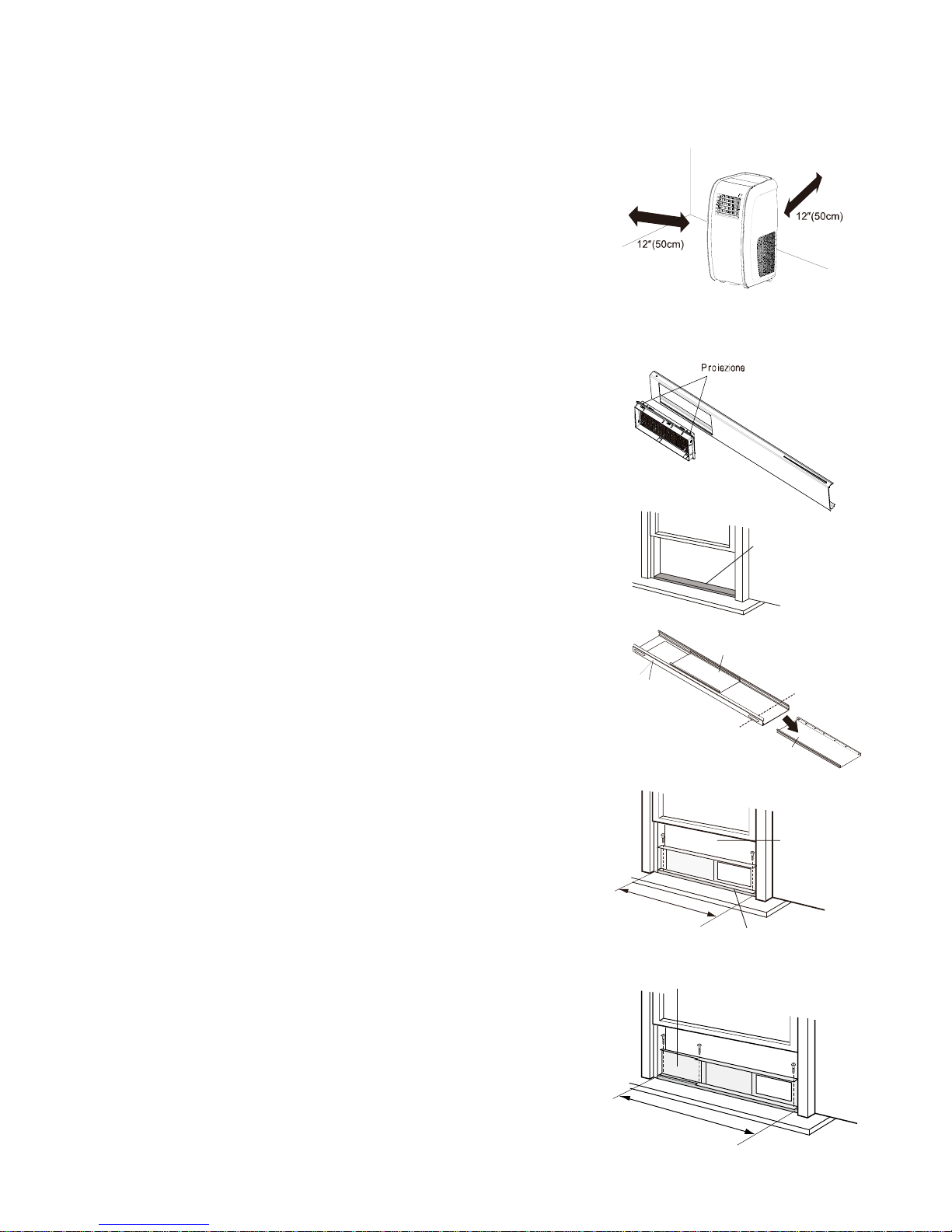

- La figura qui sotto mostra come installare correttamente l'unità (se viene installata al muro, l'altezza dovrebbe essere di circa 40-100cm dal pavimento).

100cm

- La figura qui sotto mostra un esempio di installazione non corretta (Un tubo troppo piegato può essere causa di malfunzionamenti dell'unità).

◊ Accessori

COMPONENTI DESCRIZIONE Q.tà

Tubo scarico aria di lunghezza 50-150cm. 1 set

Estremità frontale tubo plastica 1 pc

Adattatore finestra tubo di scarico 1 pc

+ 23 hidden pages

MAXA N-P35A2, P35A2 Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
