KB4 Electronic Keyboard 61-key
Ref. nr.: 130.108
MANUAL DE INSTRUCCIONES
V1.0
2
Enhorabuena por la compra de este efecto de luces Max Music. Por favor lea atentamente este manual antes de usar el
aparato para disfrutar al completo de sus prestaciones.
Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o
una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas.
Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato
se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.
- Este aparato contiene piezas que llevan voltaje. Por lo
tanto NO abra la carcasa.
- No coloque objetos metálicos o vierta líquidos dentro del
aparato Podría producir descargas eléctricas y fallos en
el funcionamiento.
- No coloque el aparato cerca de fuentes de calor tipo
radiadores, etc. No coloque el aparato en superficies
vibratorias. No tape los agujeros de ventilación.
- Este aparato no está preparado para un uso continuado.
- Tenga cuidado con el cable de alimentación y no lo
dañe. Un daño o defecto en el cable de alimentación
puede producir una descarga eléctrica o fallo en el
funcionamiento.
- Cuando desconecte el aparato de la toma de corriente,
siempre tire de la clavija, nunca del cable.
- No enchufe o desenchufe el aparato con las manos
mojadas.
- Si la clavija y/o el cable de alimentación están dañados,
necesitan reemplazarse por un técnico cualificado.
- Si el aparato está dañado de modo que puedan verse
sus partes internas, NO conecte el aparato a la toma de
corriente y NO lo encienda. Contacte con su distribuidor.
NO conecte el aparato a un reostato o dimmer.
- Para evitar un fuego o peligro de descarga, no exponga
el aparato a la lluvia y a la humedad.
- Todas las reparaciones deben llevarse a cabo
exclusivamente por técnicos cualificados.
- Conecte el aparato a una toma de corriente con toma de
tierra (220-240Vca/50Hz) protegida por un fusible de 1016A.
- Durante una tormenta o si el aparato no va a usarse
durante un periodo largo de tiempo, desconéctelo de la
toma de corriente. La regla es: Desconéctelo si no lo va
a usar.
- Si el aparato no se ha usado en mucho tiempo puede
producirse condensación. Deje el aparato a temperatura
ambiente antes de encenderlo. Nunca utilice el aparato
en ambientes húmedos o en el exterior.
- Durante el funcionamiento, la carcasa se calienta
muchísimo. No la toque durante el funcionamiento o
inmediatamente después.
- Para prevenir accidentes en las empresas, debe seguir
las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su
tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No
deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los
interruptores. Los residuos de estos sprays producen
depósitos de polvo y grasa. En caso de mal
funcionamiento, siempre consulte a un profesional.
- Solo maneje el aparato con las manos limpias.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique
un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato.
Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden
producir interferencias.
- Solo utilice recambios originales para las reparaciones,
de otro modo pueden producirse daños serios y/o
radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de
corriente y/o de otros equipos. Desconecte todos los
cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede
dañarse cuando la gente lo pise. Compruebe el cable de
alimentación antes de cada uso por si hay daños o
defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz.
Compruebe que la toma de corriente coincide. Si tiene
que viajar, asegúrese de que el voltaje del país es el
adecuado para este aparato.
- Guarde el embalaje original para poder transportar el
aparato en condiciones seguras.
Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente
magnitud como para producir una descarga eléctrica.
Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie
de la letra.
Este aparato ha obtenido el certificado CE. Está prohibido hacer cambios en el aparato. Invalidaría el certificado CE y su
garantía!
NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre
5°C/41°F y 35°C/95°F.
Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la
autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las
especificaciones pueden variar sin previo aviso.
Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta
manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o
mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e
instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.
3
INSTRUCCIONES DE DESEMBALAJE
ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el
contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique
inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el
transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso
de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.
Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La
condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la
temperatura ambiente.
Contenidos suministrados:
- MAX Music KB4 keyboard
- Fuente de alimentación
- Soporte de partituras
FUENTE DE ALIMENTACIÓN
En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado.
Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos
irreparable. El controlador también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de
alimentación o dimmer ajustable.
Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una
toma de tierra adecuada para evitar el riesgo de electrocución o incendio.
CONTROLES
1. ALTAVOCES
Altavoces para reproducir el sonido de la música. El nivel de sonido se determina en función de la configuración del
volumen.
2. POWER ON/OFF
Interruptor para encender o apagar el teclado.
3. TRANSPOSE
Pulse [Transpose +] o [Transpose -] para transponer el tono de las notas. La transposición puede ajustarse de "-6" a "+6".
Al presionar los dos botones simultáneamente se restablece la transposición al valor predeterminado.
4. MASTER VOLUME
Presione [Master Vol +] o [Master Vol -] para subir o bajar el volumen principal. Presione ambos simultáneamente para
restablecer el valor predeterminado.
5. TEMPO
Presione [Tempo +] o [Tempo -] para aumentar o disminuir el tempo. Pulsar los dos botones simultáneamente puede
restablecer el valor predeterminado.
6. ACCOM VOLUME
Presione [Accomp Vol +] o [Accomp Vol -] para subir o bajar el volumen de acompañamiento. Presione ambos
simultáneamente para restablecer el valor predeterminado.
4
7. START/STOP
Pulse para iniciar o salir de la función actual.
8. FILL-IN
Presione el botón [FILL-IN] para agregar un relleno al ritmo de acompañamiento de su canción. El relleno jugado está
determinado por el ritmo de acompañamiento seleccionado. Después del relleno, el ritmo de acompañamiento
seleccionado continuará reproduciéndose. La función Rellenar se puede usar tantas veces como se desee.
9. SYNC
Cuando esté en el modo de ritmo, pulse [SYNC]. "Syn" aparecerá en la pantalla. Toque cualquier tecla de la zona de
teclas de acordes (la tecla 1-19, desde la izquierda) para activar el ritmo de acompañamiento.
10. SINGLE CHORD
En el estado en que se activa el ritmo, pulse [SINGLE]. Después de que aparezca "Sin" en la pantalla, puede tocar un
solo acorde en las teclas de la zona de acordes del teclado. Vuelva a pulsar [SINGLE] y aparecerá "OFF" en la pantalla.
La función de un solo acorde se desactivará.
11. FINGERED CHORD
En este modo, tocas las notas individuales del acorde en tu mano izquierda. En el estado de activación del ritmo, pulse
[FINGERED]. Después de que la "Fin" aparezca en la pantalla, puede tocar un acorde con los dedos en las teclas de la
zona de los acordes del teclado. Vuelva a presionar [FINGERED] y aparecerá "OFF" en la pantalla. La función de acordes
con dedos se desactivará.
12. RECORD
Pulse [REC] para activar la función de grabación, "rEC" aparecerá en la pantalla. En este modo se grabarán todas las
notas reproducidas. Cuando el almacenamiento esté lleno, "FUL" aparecerá en la pantalla y la grabación se detendrá
automáticamente. Pulse [PLAY] para reproducir las notas grabadas, "PLy" aparecerá en la pantalla. Al finalizar la
reproducción, "REC" aparecerá en la pantalla. Puede grabar un nuevo ritmo o puede pulsar [PLAY] para reproducir el
ritmo grabado.
13. PROGRAM
Pulse [PROG] para activar la función de programación de ritmos, en la pantalla aparecerá "Prg" y se activará la función de
percusión del teclado. 32 Las percusiones se pueden programar al máximo, después de eso "FUL" aparecerá en la
pantalla y la programación se detendrá automáticamente. Pulse [PLAY] para reproducir el ritmo de programación. Pulse
[START/STOP] o vuelva a pulsar [PROG] para desactivar la función de programación. Se eliminarán todos los ritmos
grabados.
14. PLAY
Pulse para reproducir notas o ritmos grabados.
15. PANTALLA LED
Muestra el modo actual, las notas a tocar, el ritmo, el tempo, etc.
16. ONE-KEY TRAINING
Pulse [One Key] para activar la función de entrenamiento de tecla única. Presione el botón "+"/"-" para seleccionar la
canción a aprender. El entrenamiento de una tecla tiene como objetivo la duración del aprendizaje, y no hay ningún
requisito de tono o creatividad. Este modo permite cometer errores al tocar las teclas, pero el teclado sigue tocando las
notas correctas y la pantalla mostrará las notas correctas. Una vez que se termina una canción, se repite la canción actual
que se va a aprender. Pulse [START/STOP] o pulse el botón [One Key] para desactivar la función de entrenamiento.
FOLLOW TRAINING
Pulse [Follow] para activar la función de seguimiento. Presione el botón "+"/"-" para seleccionar la canción a aprender.
Con el entrenamiento de seguimiento, puede aprender siguiendo las notas correctas. El programa esperará a que usted
toque la nota correcta antes de pasar a la siguiente. Notas: En este modo, el teclado sólo toca las notas correctas y no da
respuesta a las notas incorrectas. Pulse [START/STOP] o pulse [Follow] para desactivar la función de aprendizaje.
ENSEMBLE TRAINING
Presione [Ensemble] para activar la función de ensamble. Presione el botón "+"/"-" para seleccionar la canción a aprender.
La formación de Ensemble tiene como objetivo el aprendizaje correcto y completo de la duración y las notas de la
canción. La nota clave estará protegida para el ensamble y es necesario tocar la nota correcta de acuerdo a la duración
correcta de la canción. Si no tocas en 3 segundos, el teclado tocará automáticamente la nota correcta. Después de que
una canción termine, repite la canción actual para ser aprendida. Pulse el botón [START/STOP] o pulse [Ensemble] para
desactivar la función de aprendizaje.
17. DEMO SONG
Este teclado tiene 24 canciones demo almacenadas ("000" a "023") para su selección. Presione [DEMO SONG] y las
canciones demo comenzarán a sonar en orden. Durante el proceso de reproducción, pulse [DEMO SONG] para
reproducir la siguiente canción de demostración. Pulse [START/STOP] para detener la reproducción. Durante el proceso
de reproducción, también puede pulsar los botones del teclado numérico o los botones "+"/"-" para seleccionar otras
canciones de demostración. La canción de demostración seleccionada se reproducirá entonces repetidamente.
18. METRONOME
Hay 4 tipos de metrónomos almacenados en el teclado: 1/4 de pulso, 2/4 de pulso, 3/4 de pulso y 4/4 de pulso. Presiona
[Metronome] una vez para establecer el ritmo en 1/4 de pulso, dos veces para 2/4 de pulso, etc. Presiona por quinta vez
para cancelar la función.
19. KEYBOARD PERCUSSION
Este teclado proporciona 61 tipos de percusiones de teclado. Pulse [Percussion] para convertir el teclado en un teclado de
percusión, y cada tecla corresponde a un instrumento de percusión. Vuelve a pulsar este botón para desactivar la función
de percusión del teclado.
20. SUSTAIN
Presione el botón [Sustain] y el sonido de las pulsaciones de las teclas tendrá un efecto de sostenimiento. Presione el
botón de nuevo para salir de la función.
21. VIBRATO
Presiona el botón [Vibrato] y el sonido de las pulsaciones de las teclas adquiere un efecto de vibrato. Presione el botón
de nuevo para salir de la función.
5
22. TECLAS NUMÉRICAS
Teclas numéricas para introducir un valor preciso.
23. TIMBRE
Pulse [TIMBRE] para activar la función de selección de tonos. Este teclado proporciona 255 timbres ("000" a "254") para
su selección. El tono está predeterminado en "000", y puede ajustarse pulsando los botones numéricos correspondientes
o pulsando el botón "+" /"-".
24. RHYTHM
Selección del ritmo:
Este teclado proporciona 255 ritmos ("000" a "254") para su selección. El ritmo está predeterminado en "000". Pulse
[Rhythm] para iniciar la función de selección de ritmos. Pulse las teclas numéricas o los botones "+"/"-" para seleccionar
otros ritmos.
La activación del ritmo:
Presione [START/STOP] para iniciar el ritmo de acompañamiento. Mientras esté en estado de activación: Presione
[SYNC], "Syn" aparecerá en la pantalla. Toca cualquier tecla de la zona de teclas de acordes (1a-19a tecla desde la
izquierda). El ritmo de acompañamiento se activará. Presione [START/STOP] para detener el ritmo de acompañamiento.
Interlude:
Después de que se active el ritmo de acompañamiento, pulse [FILL-IN] para tener un juego de ritmo temporal durante el
ritmo de acompañamiento.
25. PERCUSSIONS
Este teclado proporciona 8 tipos de percusiones de panel. Presione uno de los ocho para tocar la percusión
correspondiente. Los instrumentos de percusión pueden ser añadidos para mejorar la atmósfera según se requiera.
26. CHORD ZONE
Zona de teclas de acordes (tecla 1 a 19 desde la izquierda).

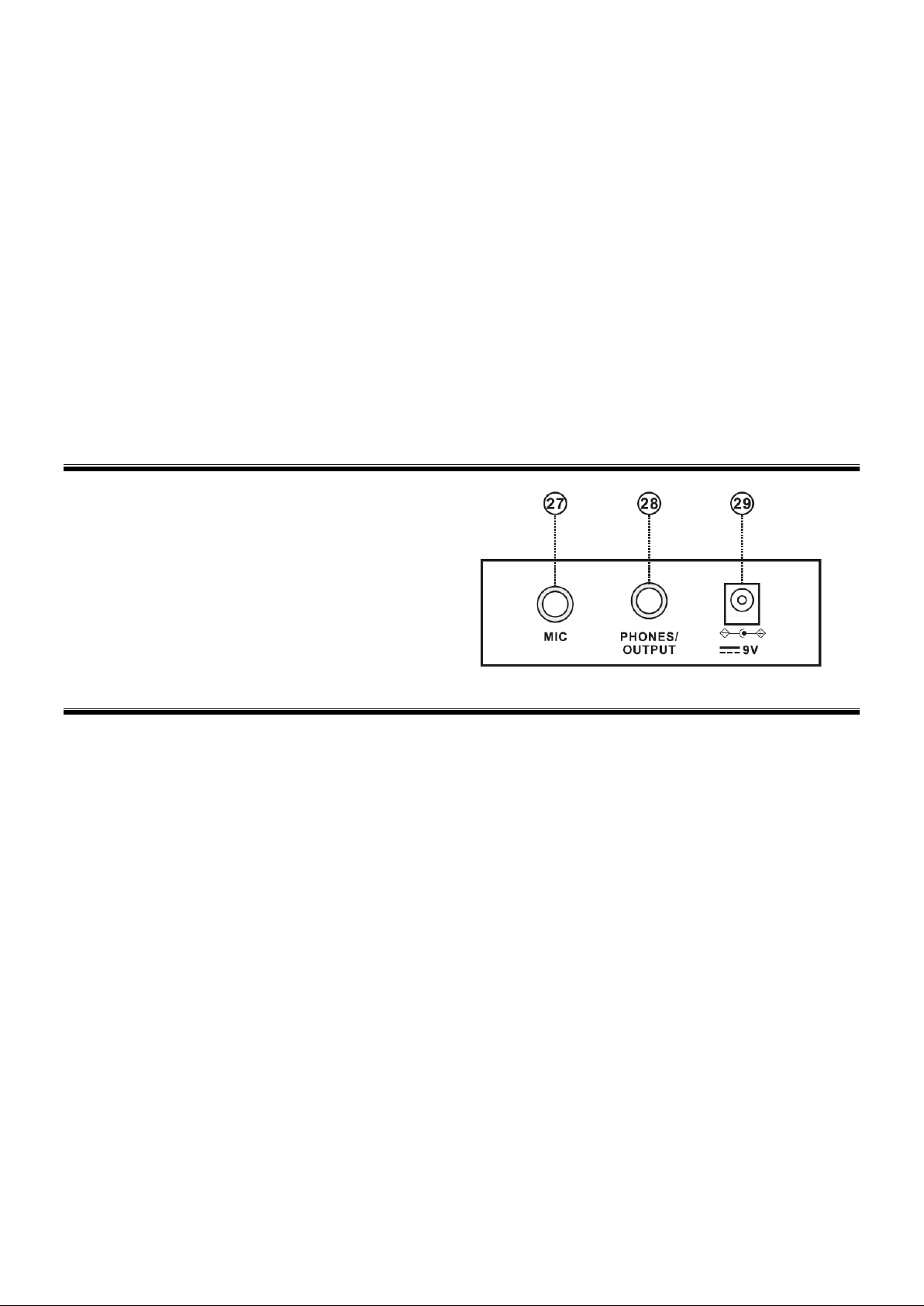

CONEXIONES
27. ENTRADA MICRÓFONO
Conecte un micrófono al puerto MIC para cantar
mientras reproduce teclado.
28. SALIDA AURICULARES
Al conectar auriculares al puerto PHONES / OUTPUT, el
altavoz se desactivará automáticamente. Puedes actuar
sin molestar a los demás.
29. ALIMENTACION DC 9V
Enchufe para enchufar el adaptador de corriente
suministrado.
RITMO AUTOMÁTICO
Selección del ritmo
Este teclado proporciona 255 ritmos ("000" a "254") para su selección. El ritmo está predeterminado en "000". Pulse [Rhythm]
para iniciar la función de selección de ritmos. Pulse las teclas numéricas o los botones "+"/"-" para seleccionar otros ritmos.
Control del ritmo
1. La activación del ritmo
Presione [START/STOP] para iniciar el ritmo de acompañamiento. Mientras esté en estado de activación: Presione [SYNC],
"Syn" aparecerá en la pantalla. Toca cualquier tecla de la zona de teclas de acordes (1a-19a tecla desde la izquierda). El ritmo
de acompañamiento se activará.
2. Interlude
Después de que se active el ritmo de acompañamiento, pulse [FILL-IN] para tener un juego de ritmo temporal durante el ritmo
de acompañamiento.
3. Detener el ritmo
Presione [START/STOP] para detener el ritmo de acompañamiento.
Tempo adjustment
Presione [Tempo +] o [Tempo -] para aumentar o disminuir el tempo. Pulsar los dos botones simultáneamente puede
restablecer el valor predeterminado.
6
CONTROL DE EFECTOS
Sustain
Presione el botón [Sustain] y el sonido de las pulsaciones de las teclas tendrá un efecto de sostenimiento. Presione el botón de
nuevo para salir de la función.
Vibrato
Presiona el botón [Vibrato] y el sonido de las pulsaciones de las teclas adquiere un efecto de vibrato. Presione el botón de
nuevo para salir de la función.
GRABACIÓN Y PROGRAMACIÓN DE RITMOS
Grabación
Pulse [REC] para activar la función de grabación, "rEC" aparecerá en la pantalla. En este modo se grabarán todas las notas
reproducidas. Cuando el almacenamiento esté lleno, "FUL" aparecerá en la pantalla y la grabación se detendrá
automáticamente. Pulse [PLAY] para reproducir las notas grabadas, "PLy" aparecerá en la pantalla. Al finalizar la reproducción,
"REC" aparecerá en la pantalla. Puede grabar un nuevo ritmo o puede pulsar [PLAY] para reproducir el ritmo grabado.
Programación de ritmos
Pulse [PROG] para activar la función de programación de ritmos, en la pantalla aparecerá "Prg" y se activará la función de
percusión del teclado. 32 Las percusiones se pueden programar al máximo, después de eso "FUL" aparecerá en la pantalla y la
programación se detendrá automáticamente. Pulse [PLAY] para reproducir el ritmo de programación. Pulse [START/STOP] o
vuelva a pulsar [PROG] para desactivar la función de programación. Se eliminarán todos los ritmos grabados.
MÉTODOS DE ENTRENAMIENTO
Training I: One key
Pulse [One Key] para activar la función de entrenamiento de tecla única. Presione el botón "+"/"-" para seleccionar la canción a
aprender. El entrenamiento de una tecla tiene como objetivo la duración del aprendizaje, y no hay ningún requisito de tono o
creatividad. Este modo permite cometer errores al tocar las teclas, pero el teclado sigue tocando las notas correctas y la
pantalla mostrará las notas correctas. Una vez que se termina una canción, se repite la canción actual que se va a aprender.
Pulse [START/STOP] o pulse el botón [One Key] para desactivar la función de entrenamiento.
Training II: Follow
Pulse [Follow] para activar la función de seguimiento. Presione el botón "+"/"-" para seleccionar la canción a aprender. Con el
entrenamiento de seguimiento, puede aprender siguiendo las notas correctas. El programa esperará a que usted toque la nota
correcta antes de pasar a la siguiente. Notas: En este modo, el teclado sólo toca las notas correctas y no da respuesta a las
notas incorrectas. Pulse [START/STOP] o pulse [Follow] para desactivar la función de aprendizaje.
Training III: Ensemble
Presione [Ensemble] para activar la función de ensamble. Presione el botón "+"/"-" para seleccionar la canción a aprender. La
formación de Ensemble tiene como objetivo el aprendizaje correcto y completo de la duración y las notas de la canción. La nota
clave estará protegida para el ensamble y es necesario tocar la nota correcta de acuerdo a la duración correcta de la canción.
Si no tocas en 3 segundos, el teclado tocará automáticamente la nota correcta. Después de que una canción termine, repite la
canción actual para ser aprendida. Pulse el botón [START/STOP] o pulse [Ensemble] para desactivar la función de aprendizaje.
7
APLICACIONES Y JUEGOS RECOMENDADOS
MAX recomienda encarecidamente las siguientes aplicaciones para ayudarlo en su aprendizaje.
PIANO DUST BUSTER, PIANO MAESTRO y SIMPLY PIANO.
Tenga en cuenta: la descarga de las siguientes aplicaciones es gratuita. Expandir las aplicaciones con más capacitación,
canciones y otros aditivos puede implicar costos.
PIANO DUST BUSTER
Ayuda a la abuela a quitarse el polvo del piano mientras acumula puntos y bonificaciones. Piano Dust Buster es una gran
herramienta para entusiasmarse con tocar su piano y mejorar sus habilidades. Piano Dust Buster es una excelente introducción
al piano, no se necesita experiencia previa en piano. Tienes la opción de comenzar a practicar la notación de lectura, competir
contra otros jugadores o desafiarte a ti mismo con cientos de canciones que van desde Beethoven hasta Adele. (* Solo
compatible con IOS!)
PIANO DUST BUSTER es la mejor
introducción al piano para niños. No se
necesita experiencia previa en piano!
Una herramienta educativa profunda
para estudiar piano. Desde una sola nota
hasta piezas completas, PIANO
MAESTRO hace que las partituras
cobren vida!!
Explora el piano paso a paso, desde
cero. SIMPLY PIANO te ayudará a
aprender los conceptos básicos, desde
leer a la vista hasta jugar con ambas
8
PIANO MAESTRO
Aplicación educativa # 1 clasificada. Una herramienta educativa profunda para comenzar a estudiar piano. ¡PIANO MAESTRO
ayuda a practicar y aprender a leer a la vista, el ritmo, la técnica, jugar con ambas manos y mucho más!
Además lo harás
Avanza en capítulos, desbloquea nuevas canciones y aumenta el nivel de dificultad en el camino. Aprenda a tocar canciones
paso a paso y tenga acceso a las opciones de práctica. Puede personalizar su experiencia de aprendizaje.
Métodos de piano Libros incluidos
Aprende canciones de algunos de los libros de métodos de piano más conocidos y queridos que se usan en la actualidad. Una
forma digital de complementar el uso de su libro de métodos favorito, todos los libros se pueden encontrar en la Biblioteca en la
sección 'Métodos'. (* Solo compatible con IOS-IPAD!)
SIMPLY PIANO (IOS and ANDROID COMPATIBLE)
Tanto si eres un principiante como si quieres aprender a tocar piano por tu cuenta, SIMPLY PIANO te guiará para convertirte
en el pianista que siempre quisiste ser. Simplemente coloque su dispositivo IOS o Android en su piano y toque. ¡Su dispositivo
reconocerá inmediatamente lo que está tocando!
• Aprenda los conceptos básicos del piano, desde leer a la vista hasta tocar con ambas manos.
• Toneladas de canciones divertidas que van desde éxitos clásicos hasta éxitos
• Escucha cómo juegas, dándote comentarios instantáneos para aprender rápidamente y mejorar tus habilidades
• Cursos para diferentes gustos y niveles, incluyendo acordes pop, esenciales, blues y más.
(* Compatible con dispositivos IOS y ANDROID)
9
APPENDIX I. TABLA DE TIMBRES Y RITMOS
10
ESPECIFICACIONES TECNICAS
Fuente de alimentación : 100-240VAC 50/60Hz
Peso : 7,90 kg
Dimensiones : 834 x 265 x 87mm
Las especificaciones son típicas. Los valores reales pueden cambiar ligeramente de una unidad a otra. Las
especificaciones pueden modificarse sin previo aviso.
Los productos mencionados en este manual cumplen con las Directivas de la Comunidad Europea a las que están
sujetos:
• Low Voltage (LVD) 2014/35/EU
• Electromagnetic Compatibility (EMC) 2014/30/EU
• Restriction of Hazardous Substances (RoHS) 2011/65/EU
11
Specifications and design are subject to change without prior notice.
www.tronios.com
Copyright © 2020 by Tronios The Netherlands
Loading...
