Содержание

Спецификации

Необходимые инструменты
Меры предосторожности
Необходимые для работы элементы
Зарядка аккумулятора

Передатчик

Процедура включения
Установка аккумуляторной батареи
Процедура выключения
Настройка рулевого управления
Настройка системы защиты
Настройка регулятора хода

Вождение

Возможные неисправности
Обслуживание после использования
Список деталей

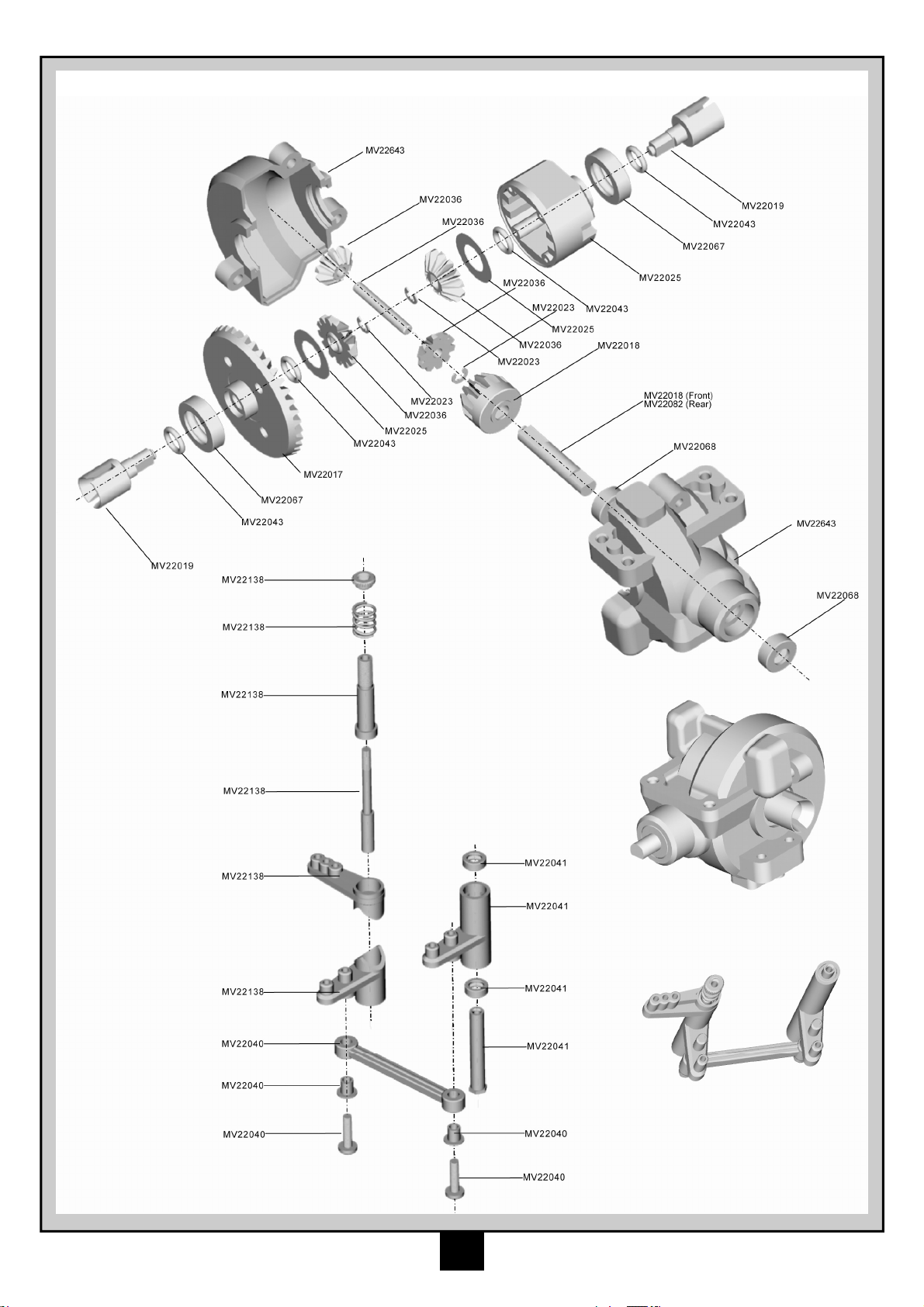

Подетальная схема узлов

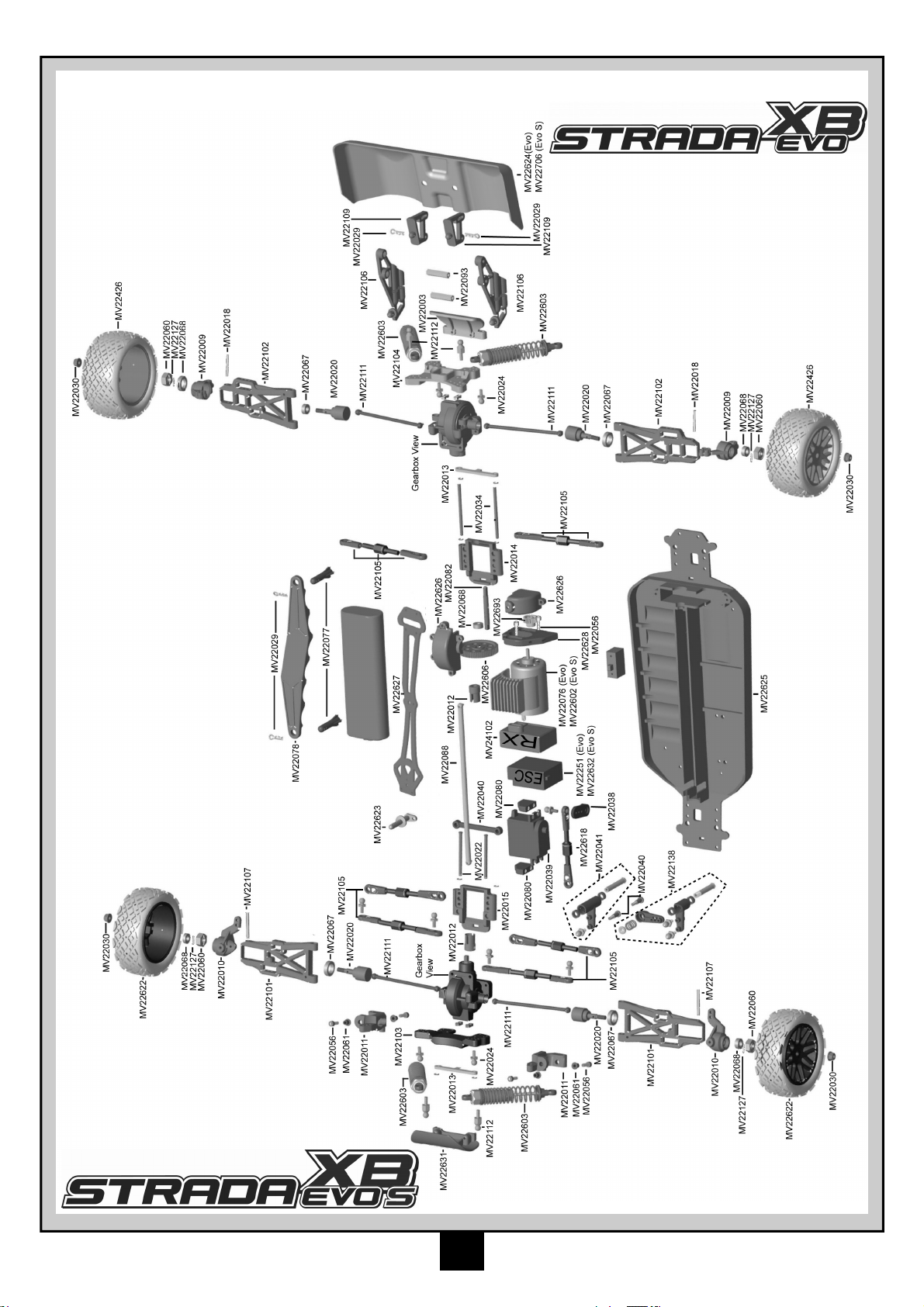

Подетальная схема EVO/EVO S XB

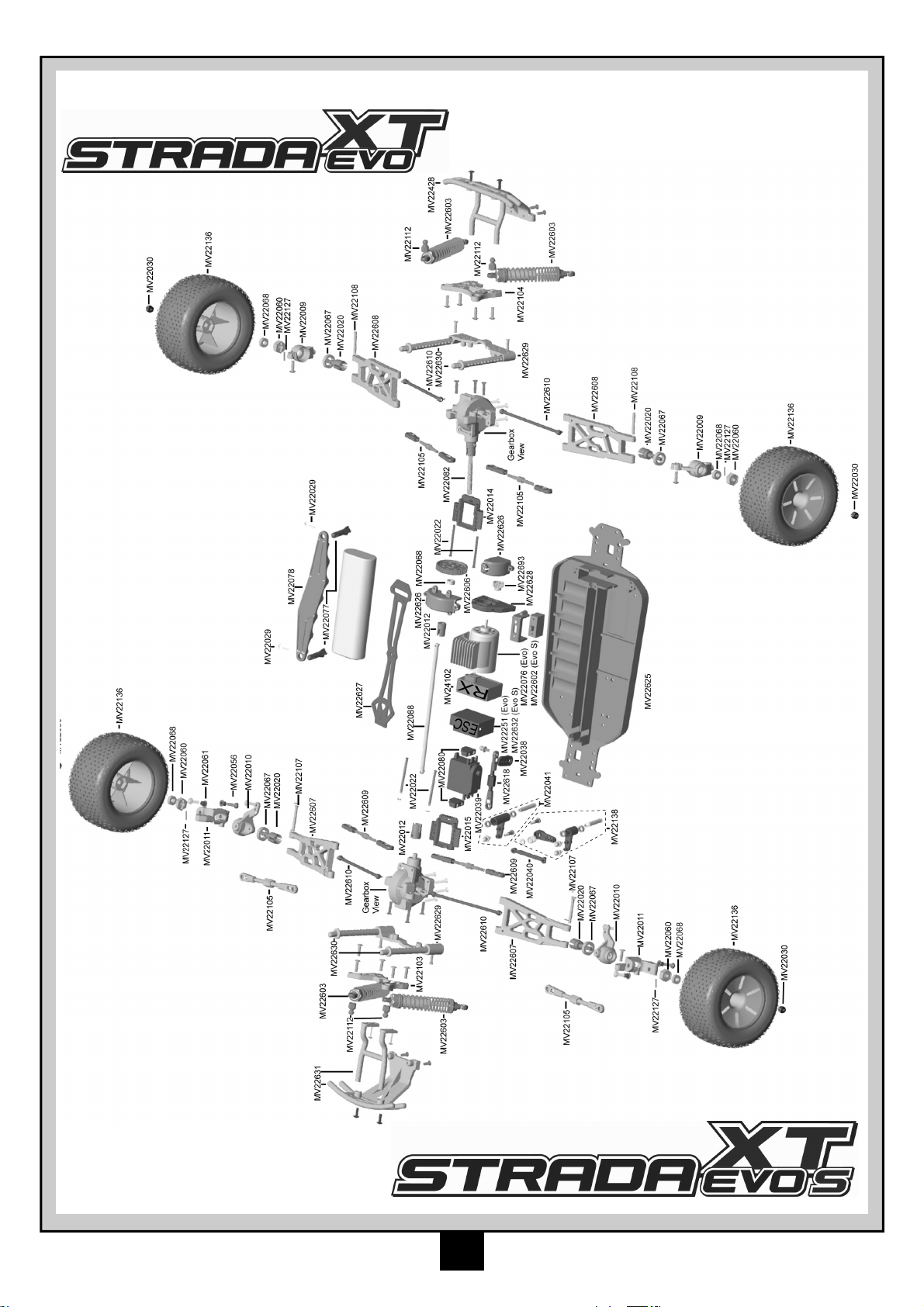

Подетальная схема EVO/EVO S XT

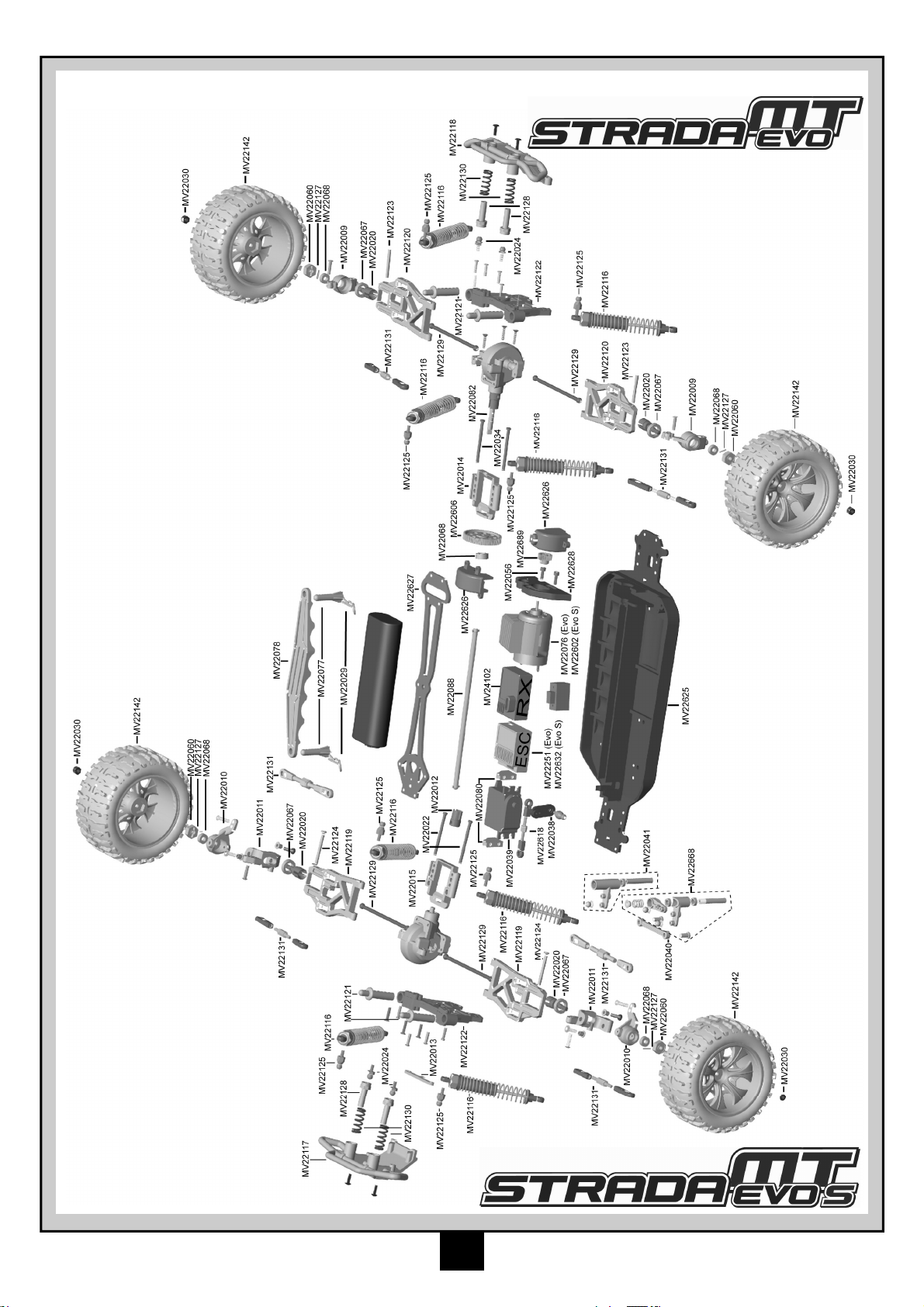

Подетальная схема EVO/EVO S MT

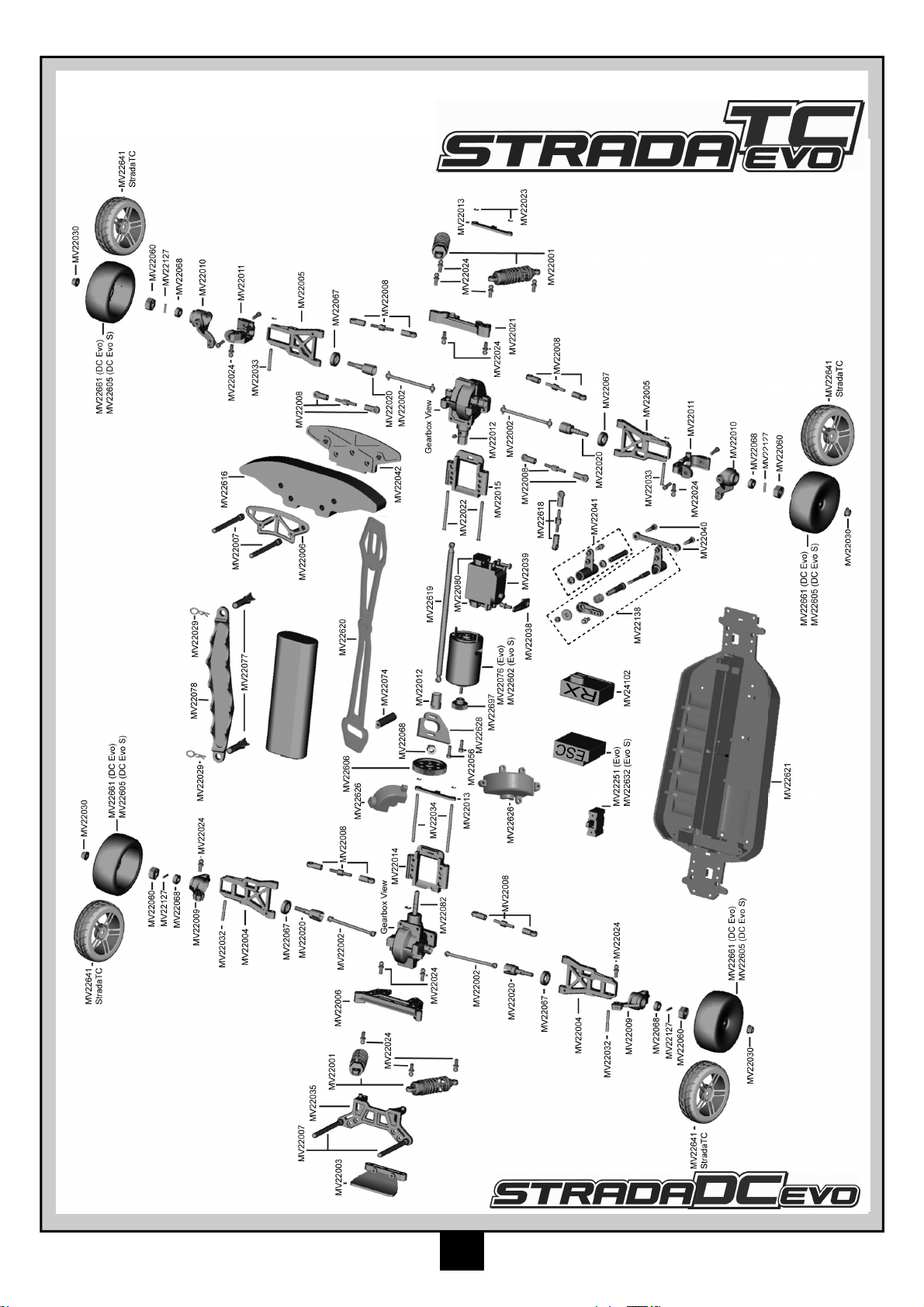

Подетальная схема EVO/EVO S TC/DC

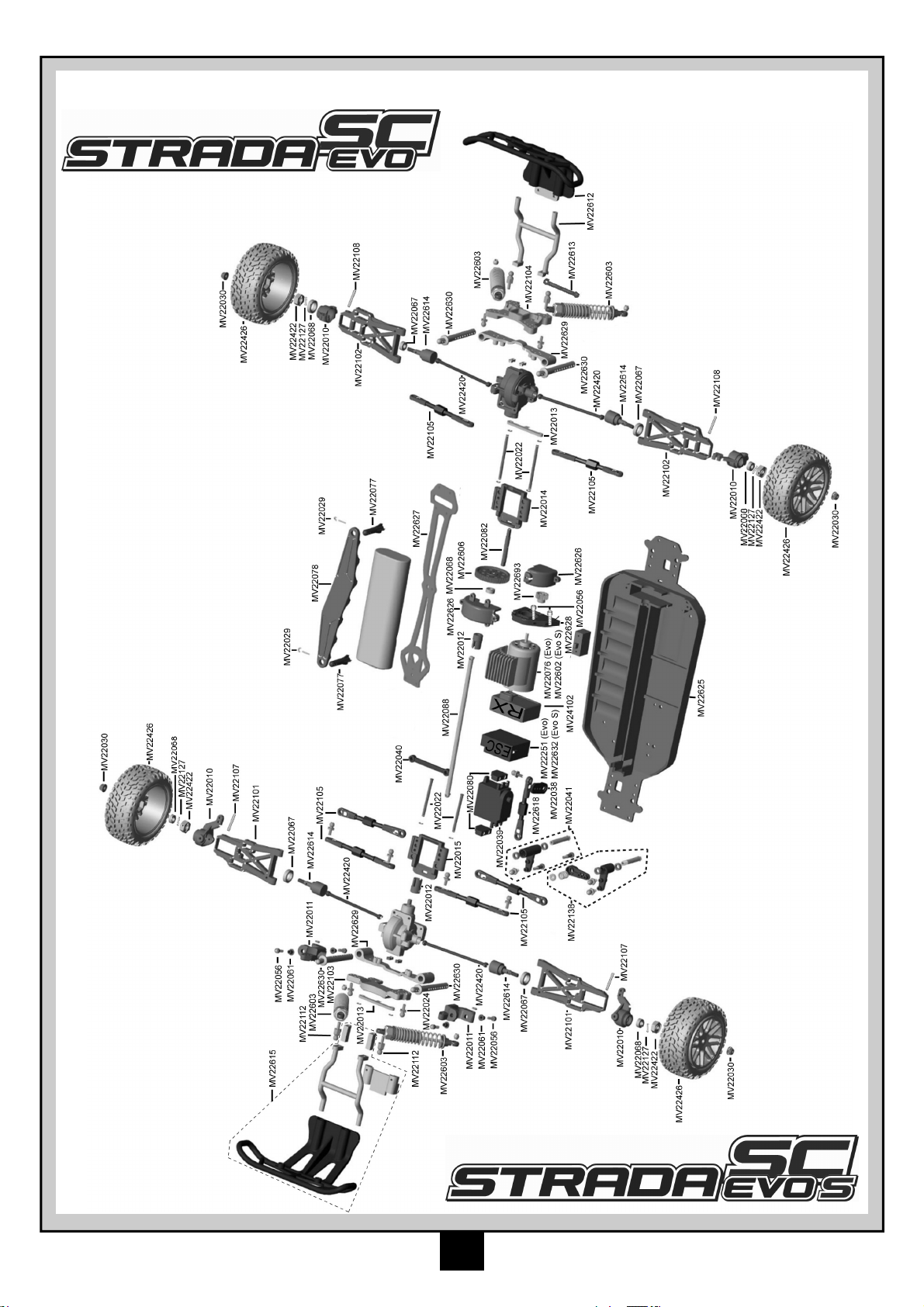

Подетальная схема EVO/EVO S SC
Гарантийный талон

Страница

2
2
2
2
2
3
3
4
4
4
4
5
5
6
6
7
9
10
11
12
13
14
15

Ознакомтесь с инструкцией!

Пожалуйста ознакомтесь с инструкцией перед тем как использовать модель.

1

Длина
Ширина
Высота
Колесная база
Привод
Передаточное
число "Evo"
Передаточное
число "Evo S"
Дорожный
просвет
Диаметр
колеса
Ширина
колеса
Двигатель

360мм
200мм
112мм
260мм

400мм
250мм
160мм
275мм

395мм
315мм
160мм
275мм

400мм
310мм
185мм
275мм

460мм
250мм
160мм
275мм

360мм
200мм
112мм
260мм

Полный Полный Полный Полный Полный Полный

6.3:1

5.7:1

4.5мм

65мм

26мм

10.1:1

8.8:1

35мм

105мм

60мм

10.1:1

8.8:1

32мм

118мм

52мм

7.7:1

6.9:1

26мм

86мм

42мм

6.3:1

5.7:1

4.5мм

65мм

26мм

7.7:1

6.9:1

26мм

86мм

32мм П 40мм З

MM-22 540 или
MM-22-BL Бесщеточный

Maverick MS-22

Maverick MS-22

Maverick MS-22

Maverick MS-22

Maverick MS-22

Maverick MS-22

MRX-242 2.4ГГц 4Кн

MRX-242 2.4ГГц 4Кн

MRX-242 2.4ГГц 4Кн

MRX-242 2.4ГГц 4Кн

MRX-242 2.4ГГц 4Кн

MRX-242 2.4ГГц 4Кн

MBP-22 1800мАч
Ni-MH

MBP-22 1800мАч
Ni-MH

MBP-22 1800мАч
Ni-MH

MBP-22 1800мАч
Ni-MH

MBP-22 1800мАч
Ni-MH

MBP-22 1800мАч
Ni-MH

MBP-26 3000мАч
Ni-MH

MBP-26 3000мАч
Ni-MH

MBP-26 3000мАч
Ni-MH

MBP-26 3000мАч
Ni-MH

MBP-26 3000мАч
Ni-MH

MBP-26 3000мАч
Ni-MH

Приемник

Аккумулятор

"Evo"

Аккумулятор
"Evo S"

Регулятор
хода

Сервопривод

Необходимые инструменты

Данные инструменты не входят в комплект поставки, но мы рекомендуем использовать их при работе с моделью.
Ножницы, мини-отвертки, шестигранные отвертки 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, крестообразный ключ (Маленький), крестообразный
ключ (Большой), кромкообрезные ножницы, остроносые плоскогубцы.

Меры предосторожности

Необходимые для работы элементы

4*АА батарейки для передатчика.

Данная модель является полноценным радиоуправляемым автомобилем, это не игрушка. Внимательно изучите инструкцию перед
использованием модели. Если вы раньше не имели дело с радиоуправляемыми моделями, советуем обратиться за помощью к
людям, имеющим опыт.
Всегда присоединяйте аккумулятор соблюдая полярность, никогда не разбирайте аккумулятор. Неправильное использование
аккумулятора опасно из-за возможности возникновения больших токов.
Не используйте модель на улицах или дорогах общего пользования. Это может привести к серьезным авариям, травмам и/или порче
имущества.

Зарядка аккумулятора

Для зарядки поставляемого аккумулятора пользуйтесь идущим в комплекте зарядным устройством. Полное время зарядки
аккумулятора составляет примерно 6 часов. Чтобы не повредить аккумулятор не заряжайте его более, чем 6 часов.
Внимание

1) Данное зарядное устройство может быть использовано только с поставляемым аккумулятором.

2) Не заряжайте аккумулятор более 6 часов. Перезаряд приводит к нагреву и повреждению аккумулятора.

3) Используйте зарядное устройство под присмотром взрослых. Не используйте вблизи воды.

4) Не используйте зарядное устройство при поврежденной или оголенной проводке, это может привести к замыканию и пожару.

5) Если Вы не знаете заряд аккумулятора, используйте его в модели до тех пор, пока она не начнет замедляться, дайте
аккумулятору остыть, а затем заряжайте.

1. Подсоедините зарядное устройство в розетку.

2. Присоедините зарядное устройство к аккумулятору, соблюдая полярность. Штепсели снабжены фиксирующими клипсами.
Не пережимайте их при подключении.

3. Зарядка аккумулятора начнется автоматически. Всегда руководствуйтесь вышеизложенными инструкциями.

MM-22 540 или
MM-22-BL Бесщеточный

MM-22 540 или
MM-22-BL Бесщеточный

MM-22 540 или
MM-22-BL Бесщеточный

MM-22 540 или
MM-22-BL Бесщеточный

MM-22 540 или
MM-22-BL Бесщеточный

MSC-22 или
MSC-22BL

Бесщеточный

MSC-22 или
MSC-22BL

Бесщеточный

MSC-22 или
MSC-22BL

Бесщеточный

MSC-22 или
MSC-22BL

Бесщеточный

MSC-22 или
MSC-22BL

Бесщеточный

MSC-22 или
MSC-22BL

Бесщеточный

Спецификации

2

Передатчик

Подготовка передатчика

7
6
5
4
1
2
3

9
10

11
12

13

8

1 2

1 2

Рулевое колесо

Л

П

Поворачивая рулевое
колесо влево или вправо,
Вы поворачиваете колеса
модели влево или вправо
соответственно.

Потяните курок вперед для
обратного хода и назад для
ускорения вперед.

Передатчик спроектирован с учетом требований эргономики. Выполните шаги, описанные ниже, чтобы правильно настроить
передатчик и ознакомиться с его возможностями.

Для доступа к аккумуляторному
отсеку откройте крышку на нижней
стороне передатчика.

Вставьте в отсек 4 батарейки АА,
соблюдая полярность.

Неправильная установка батареек может
привести к поломке.

Использование технологии 2.4ГГц позволяет отказаться от использования длинных антенн.
Передатчик снабжен компактной внутренней антенной.

Функциональные элементы
передатчика

1. Триммер газа

2. Триммер рулевого
управления

3. Выключатель

4. Ограничитель рулевого
управления

5. Ограничитель газа

6. Реверс руля

7. Реверс газа

8. Индикатор питания

9. Рулевое колесо

10. Курок газа

11. Переключатель
Французского режима

12. Гнездо для зарядки

13. Переключатель
нейтрали.

Курок газа

Ограничители руля и газа

Ограничителя руля и газа
позволят Вам настроить
максимальный отклик
соответствующих
сервоприводов. 10 - движение
с полной амплитудой, 0 - с
очень маленькой амплитудой.

Триммер рулевого управления

1. Поворот против часовой стрелки
сместит положение колес влево.

2. Поворот по часовой стрелке
сместит положение колес вправо.

Триммер газа

1. Поверните против часовой стрелки
для лучшего торможения

2. Поверните по часовой стрелке
для лучшего ускорения.

Привязка передатчика и приемника

Вам может понадобиться настроить передатчик, чтобы "связать" его с приемником в случае замены приемника или потери сигнала.

1) Включите приемник.

2) Нажмите кнопку привязки на приемнике. На приемнике замигает световой индикатор.

3) Включите передатчик.

4) Когда световой индикатор приемника начнет непрерывно светиться, привязка завершена.

Процедура включения

Сначала включите передатчик, затем приемник.
Включение передатчика сопровождается включением светового индикатора батареи.
После включения приемника должна произойти автоматическая настройка заводских параметров регулятора хода. Если у Вас
возникли проблемы с настройкой регулятора хода, обратитесь к разделу Настройка регулятора хода.

1

Neutral

2

3

Установка аккумуляторной батареи

Установите аккумулятор в аккумуляторный
отсек, закрепив его сверху с помощью
прилагающейся планки и двух зажимов.

Соедините штекер аккумулятора со
штекером регулятора хода,
соблюдая полярность: красный
провод к красному, черный к черному.

Шасси "Evo S" в отличие "Evo", снабжено
4мм позолоченными штепселями, которые

можно соединить единственным образом,
чтобы не перепутать полярность.

Процедура выключения

Сначала выключите приемник, затем передатчик, в противном случае Вы можете
потерять контроль над автомобилем.

1) Выключите приемник.

2) Выключите передатчик.

3) Отсоедините аккумулятор от регулятора хода.

Отключайте аккумуляторную
батарею после использования

Настройка рулевого управления

Если передние колеса не ориентированы строго вперед при включенном передатчике, исправьте это с помощью триммера рулевого
управления. Более тонкую настройку можно произвести в процессе движения модели.

Если колеса повернуты влево,
поверните триммер по часовой стрелке.

Если колеса повернуты вправо,
поверните триммер против часовой стрелки.

Если колеса ориентированы прямо,
настройка не требуется.

Настройка системы защиты

Приемник имеет встроенную систему защиты, которая автоматически включается в следующих случаях:

1) При потере сигнала или питания передатчика.

2) При возникновении помех.

3) При истечении заряда аккумулятора приемника.

Рекомендуется, чтобы Вы установили систему защиты, чтобы при возникновении
вышеописанных ситуаций происходило автоматическое срабатывание тормозов или
сброс регулятора хода на нейтраль.
Чтобы установить систему защиты выполните следующее:

1) Включите передатчик и приемник.

2) Установите курок газа и рулевое колесо в нейтральное положение.

3) Нажмите кнопку "Fail Safe Set" на приемнике. Световой индикатор начнет быстро мигать.

4) Выставляя желаемый уровень торможения для двигателя и установки на нейтраль для регулятора хода, нажмите кнопку
"Fail Safe Set". Световой индикатор будет непрерывно гореть.

Чтобы проверить работу системы защиты включите модель, надавите на газ на передатчике, затем, удерживая курок газа,
отключите передатчик. Сервопривод тормоза или регулятор хода должны перейти в предустановленное положение. Это означает,
что система защиты работает. Если этого не происходит, переустановите систему защиты.

4

4

Настройка регулятора хода

Отключайте аккумуляторную
батарею после использования

Вождение

Вождение радиоуправляемого автомобиля может оказаться сложным для освоения. Далее следуют несколько советов, которые
помогут вам понять как пользоваться моделью:

1) Используйте модель в помещениях большой площади или открытых пространствах, особенно пока Вы не привыкните
к управлению.

2) Не используйте модель на улицах или дорогах общего пользования. Это может привести к серьезным авариям, травмам и/или
порче имущества.

3) Не используйте на воде и песке.

4) Долговременное нажатие на курок газа приведет к ускорению модели до высокой скорости. Пока Вы не приобрели навыки
вождения, управлять моделью на высокой скорости очень сложно. Несильно разгоняйте модель, полностью нажимая курок газа,
а затем резко отпуская его.

Во время вождения Вы можете поворачивать модель влево и вправо. Если модель движется на Вас, управление моделью следует
осуществлять обратным образом тому, как если бы она двигалась от Вас. Управляйте так, как если бы Вы находились внутри
машины.
Когда Вы освоитесь с управлением, попробуйте ездить по трассе с конусами.
Практикуйтесь, пока не научитесь уверенно ускоряться, тормозить и поворачивать на
маленькой скорости. Затем попробуйте движение задним ходом.
Освоив базовые приемы, Вы сможете управлять моделью на высоких
скоростях.

MSC-22 регулятор хода

1. Подключите выключенный регулятор хода к аккумулятору.

2. Включите регулятор хода при включенном передатчике с курком газа, установленным на найтраль.

3. Регулятор хода работает правильно, если после включения его индикатор замигает, затем последуют
3 звуковых сигнала и снова мигание индикатора.

4. При необходимости, настройте триммер газа на передатчике так, чтобы модель оставалась
на месте при нейтральном положении курка газа.

5. Регулятор хода установлен и готов к использованию.

Технические характеристики

1) ШИМ частота 1.5кГц (фиксированная)

2) 200А ПТ прямого хода и 100А заднего

3) Размеры корпуса 33х27х25мм

4) 14 провод с силиконовой изоляцией

5) Общая масса 45г

6) Внутреннее напряжение 6В

Особенности

1) 6-8В входное напряжение

2) Высокочастотный регулятор хода

3) Линейные режимы тормоза, газа и реверса

4) Автоматическая настройка

5) Токовая защита

6) Тепловая защита

7) Защита от низкого напряжения

8) Световой индикатор со звуковым сигналом

9) Ограничитель оборотов двигателя

MSC-22 бесщеточный регулятор хода

1. Подключите выключенный регулятор хода к аккумулятору.

2. Включите регулятор хода при включенном передатчике с курком газа, установленным на найтраль.

3. Регулятор хода автоматически настроится на Ваш передатчик и будет готов к использованию.

Технические характеристики

1) ШИМ частота 10К

2) 80А постоянный ток

3) Размеры корпуса 32х43х36мм

4) 14 провод с силиконовой изоляцией

5) Общая масса 72г

6) Внутреннее напряжение 6В, 3А
MM-22BL Бесщеточный двигатель - 3215KV

Особенности

1) 5-8.4В входное напряжение

2) Высокочастотный регулятор хода

3) Линейные режимы тормоза, газа и реверса

4) Автоматическая настройка

5) Токовая защита

6) Тепловая защита

7) Защита от низкого напряжения

8) Световой индикатор со звуковым сигналом

9) Ограничитель оборотов двигателя 50000об/мин максимум

5

Отключайте аккумуляторную
батарею после использования

Возможные неисправности

Прочтите данный раздел в случае возникновения проблем при работе модели.

Если у Вас в ходе работы возникли иные неисправности, обратитесь к продавцу.

Обслуживание после использования

Очень важно правильно производить техобслуживание. Каждый раз после использования модели производите техобслуживание,
для безотказной работы в следующий раз.
Полностью удалите пыль и грязь из модели, особенно из элементов подвески, рулевого управления и приводных валов. Проверьте
полностью ли закручены, не потерялись ли или не повреждены ли все детали и винты.
Убедитесь, что колеса прикручены и что все движущиеся части свободно пеермещаются до и после использования.

Французский режим

На приемнике и передатчике есть переключатель, отмеченный как “France Mode” “FR-EU”. Если Вы используете модель во Франции
переведите передатчик и приемник во "Французский режим".

Учтите, что переключение режима сбивает привязку приемника и передатчика и настройки системы защиты. Восстановите их,
руководствуясь данной инструкцией.

ɉɪɨɛɥɟɦɚ ɉɪɢɱɢɧɚ Ɋɟɲɟɧɢɟ

Модель не движется

Модель не управляется должным
образом

Передние и задние колеса вращаются в
противоположных направлениях

Передатчик или приемник отключены

Батарейки неправльно установлены в
передатчике

Главный аккумулятор недостаточно
заряжен

Передатчик или приемник отключены

Неправильное положение
переключателей реверса

Ограничители руля или газа настроены
неправильно

Низкий заряд источников питания
приемника или передатчика

Неправильно установлен дифференциал Установите дифференциал правильно

Включите передатчик и приемник

Установите батарейки в передатчике
правильно

Зарядите аккумулятор полонстью

Включите передатчик и приемник

Проверьте положение переключателей
реверса

Проверьте настройку ограничителей
на передатчике

Замените батарейки в передатчике и
зарядите главный аккумулятор

6

Список деталей (для подетальных схем смотрите стр. 9-14)

MV22001

MV22002

MV22003

MV22004

MV22005

MV22006

MV22007

MV22008

MV22009

MV22010

MV22011

MV22012

MV22013

MV22014

MV22015

MV22017

MV22018

MV22019

MV22020

MV22021

MV22022

MV22023

MV22024

MV22025

MV22026

MV22029

MV22030

MV22031

MV22032

MV22033

MV22034

MV22035

MV22036

MV22040

MV22041

MV22042

MV22043

MV22046

MV22047

MV22048

MV22049

MV22050

MV22051

MV22052

MV22053

MV22054

MV22055

MV22056

MV22057

MV22058

MV22059

MV22060

MV22061

MV22062

MV22067

MV22068

MV22074

MV22077

MV22078

MV22080

MV22082

MV22088

MV22089

MV22093

MV22101

MV22102

MV22103

MV22104

MV22105

MV22106

MV22107

MV22108

MV22109

MV22111

MV22112

MV22116

MV22117

MV22118

MV22119

MV22120

Амортизатор (2шт.) (Strada TC/DC и EVO TC/DC)

Приводной вал 55мм (2шт.) (Strada TC/DC и EVO TC/DC)

Задний бампер (Strada XB/TC/DC и EVO XB/TC/DC)

Задний нижний рычаг подвески (2шт.)
(Strada TC/DC и EVO TC/DC)

Передний нижний рычаг подвески (2шт.)
(Strada TC/DC и EVO TC/DC)

Передняя верхняя пластина (Strada TC/DC и EVO TC/DC)

Кузовная опора (4шт.) (Strada TC/DC и EVO TC/DC)

Верхний соединитель подвески (2шт.)
(Strada TC/DC и EVO TC/DC)

Задние вертикальные и установочные винты (2шт.)
(все Strada и EVO)

Ступица колеса (2шт.) (все Strada и EVO)

Рулевое крепление (2шт.) (все Strada и EVO)

Универсальная гильза трансмиссии (2шт.) (все Strada и EVO)

Усилительные скобы подвески (2шт.) (все Strada и EVO)

Задний держатель рычага подвески (2шт.) (все Strada и EVO)

Передний держатель рычага подвески (2шт.) (все Strada и EVO)

Главная передача дифференциала 38Т (все Strada и EVO)

Ведущая шестерня дифференциала 13Т (все Strada и EVO)

Универсальная гильза дифференциала (все Strada и EVO)

Передний и задний вал ТС/ХВ (2шт.) (все Strada и EVO)

Передний амортизатор (2шт.) (Strada TC/DC и EVO TC/DC)

Внутренний штырь нижнего переднего рычага подвески
(2шт.) (все Strada и EVO)

Винт с шарообразной головкой (6шт.) (все Strada и EVO)

Набор Е-образных зажимов (12шт.) (все Strada и EVO)

Корпус, уплотнители и шайбы дифференциала
(все Strada и EVO)

Задний амортизатор (Strada TC/DC и EVO TC/DC)

Корпусные клипсы (8шт.) (все Strada и EVO)

М4 пластиковые гайки (8шт.) (все Strada и EVO)

Антенная трубка (4шт.) (все Strada и EVO)

Внешний штырь заднего нижнего рычага подвески (2шт.)
(Strada TC/DC и EVO TC/DC)

Внутренний штырь переднего нижнего рычага (2шт.)
(Strada TC/DC и EVO TC/DC)

Внутренний штырь заднего нижнего рычага (2шт.)
(все Strada и EVO)

Задняя кузовная установочная пластина
(Strada TC/DC и EVO TC/DC)

Штырь и шестерни дифференциала (все Strada и EVO)

Рулевая тяга (все Strada и EVO)

Рулевая колонка (все Strada и EVO)

Пластина переднего бампера (Strada TC/DC и EVO TC/DC)

Кольцевые уплотнители (12шт.) (все Strada и EVO)

Винт с полукруглой головкой М3х8мм (6шт.)
(все Strada и EVO)

Саморез с полукруглой головкой М3х10мм (10шт.)
(все Strada и EVO)

Винт с полукруглой головкой М3х12мм (6шт.)
(все Strada и EVO)

Винт с полукруглой головкой М3х18мм (4шт.)
(все Strada и EVO)

Винт с полукруглой головкой М2х8мм (8шт.)
(все Strada и EVO)

Винт с полукруглой головкой М2х10мм (10шт.)
(все Strada и EVO)

Саморез с крестовой скрытой головкой М3х10мм (15шт.)
(все Strada и EVO)

Саморез с крестовой скрытой головкой М3х14мм (13шт.)
(все Strada и EVO)

Саморез с крестовой скрытой головкой М3х15мм (9шт.)
(все Strada и EVO)

Винт со скрытой головкой М3х10мм (8шт.)
(все Strada и EVO)

Винт с многогранной головкой М3х10мм (10шт.)
(все Strada и EVO)

Винт с полукруглой головкой М3х10мм (10шт.)
(все Strada и EVO)

Винт без головки М3х4мм (8шт.) (все Strada и EVO)

Винт без головки М4х4мм (8шт.) (все Strada и EVO)

Колесная гайка (8шт.) (все Strada и EVO)

Рулевая втулка (12шт.) (все Strada и EVO)

М3 пластиковая контргайка (6шт.) (все Strada и EVO)

Подшипник качения 15х10х4 (6шт.) (все Strada и EVO)

Подшипник качения 10х5х4 (8шт.) (все Strada и EVO)

Основание антенны (все Strada и EVO)

Крепления крышки батареи (2шт.) (все Strada и EVO)

Крышка батареи (все Strada и EVO)

Держатель приемника (все Strada и EVO)

Вал коробки передач и Е-образные клипсы (все Strada и EVO)

Карданный вал (Strada XB/XT/MT/SC и EVO XB/XT/MT/SC)

Угловой держатель батареи
(Strada XB/XT/MT/SC и EVO XB/XT/MT/SC)

Крепление обтекателя (Strada XB и EVO XB)

Передний нижний рычаг подвески
(Strada XB/SC и EVO XB/SC)

Задний нижний рычаг подвески
(Strada XB/SC и EVO XB/SC)

Передняя пластина подвески
(Strada XB/XT/SC и EVO XB/XT/SC)

Задняя пластина подвески (Strada XB/XT/SC и EVO XB/XT/SC)

Привод руля (2шт.) (Strada XB/SC и EVO XB/SC)

Пластина обтекателя (Strada XB и EVO XB)

Внешний штырь переднего нижнего рычага (2шт.)
(Strada XB/SC и EVO XB/SC)

Внешний штырь заднего нижнего рычага (2шт.)
(Strada XB/SC и EVO XB/SC)

Опора обтекателя (2шт.) (Strada XB/SC и EVO XB/SC)

Передний и задний вал 80мм (2шт.) (Strada XB и EVO XB)

Шаровая головка амортизатора(4шт.)(Strada XB/SC и EVO XB/SC)

Амортизатор (2шт.) (Strada MT и EVO MT)

Передний бампер (Strada MT и EVO MT)

Задний бампер (Strada MT и EVO MT)

Передний нижний рычаг подвески (2шт.)
(Strada XT/MT и EVO XT/MT)

Задний нижний рычаг подвески (2шт.)
(Strada XT/MT и EVO XT/MT)

7

Список деталей (для подетальных схем смотрите стр. 9-14)

MV22121

MV22122

MV22123

MV22124

MV22125

MV22126

MV22127

MV22129

MV22130

MV22131

MV22136

MV22137

MV22138

MV22142

MV22418

MV22419

MV22420

MV22421

MV22422

MV22426

MV22427

MV22600

MV22601

MV22602

MV22603

MV22604

MV22605

MV22606

MV22607

MV22608

MV22609

MV22610

MV22612

MV22613

MV22614

MV22615

MV22616

MV22617

MV22618

MV22619

MV22620

MV22621

MV22622

MV22623

MV22624

MV22625

MV22626

MV22627

MV22628

MV22629

MV22630

MV22631

MV22632

MV22633

MV22641

MV22643

MV22668

MV22671

MV22672

MV22673

MV22674

MV22675

MV22676

MV22677

MV22678

MV22679

MV22680

MV22681

MV22682

MV22683

MV22684

MV22685

MV22686

MV22687

MV22688

MV22689

MV22691

MV22693

MV22695

MV22697

MV22699

MV22701

MV22703

MV22706

MV22707

Кузовная опора (Strada MT и EVO MT)

Амортизатор (Strada MT и EVO MT)

Внешний штырь нижнего заднего рычага подвески (2шт.)
(Strada MT и EVO MT)

Внешний штырь нижнего переднего рычага подвески (2шт.)
(Strada MT и EVO MT)

Фиксатор амортизатора (2шт.) (Strada XT/MT и EVO XT/MT)

Винт с куполообразной головкой М3х10 (8шт.)
(Strada MT и EVO MT)

Штырь 2х10 (10шт.) (все Strada и EVO)

Вал 89.5мм (2шт.) (Strada MT и EVO MT)

Пружина бампера (4шт.) (Strada MT и EVO MT)

Привод руля (2шт.) (Strada XT/MT и EVO XT/MT)

Колеса и шины (2шт.) (Strada XT и EVO XT)

Специальный амортизатор (2шт.) (Strada MT и EVO MT)

Приводы руля (все Strada и EVO)

Колеса и шины (2шт.) (Strada MT и EVO MT)

Опоры кузова (передние 2шт.) SC (Strada XT и EVO XT)

Опоры кузова (задние 2шт.) SC (Strada XT и EVO XT)

Вал 89.5мм (2шт.) (Strada SC и EVO SC)

Колесная ось (2шт.) SC (Strada SC и EVO SC)

Шестигранный переходник колес(4шт)SC(Strada SC и EVO SC)

Саморез с шарообразной головкой 2.6х12мм (4шт.)
(Strada SC и EVO SC)

Колеса и шины (2шт.) (Strada SC и EVO SC)

4мм переходник с Tamiya в HXT (все Strada и EVO)

4мм разъем MBP-26 3000мАч Ni-MH акккумулятора HXT

MM - 22BL 3215KV бесщёточный двигатель

Амортизатор (2шт.) (Strada EVO XB/XT/SC)

Опора амортизатора (Strada EVO XB/XT/SC)

Золотые хромированные десятиспицевые диски и шины
для дрифта (2шт.) (Strada EVO DC)

48Т цилиндрическая прямозубая шестерня0.8(все Strada EVO)

Передний нижний рычаг подвески (2шт.) (Strada EVO XT/MT)

Задний нижний рычаг подвески (2шт.) (Strada EVO XT/MT)

Рулевая тяга (Strada EVO XB/XT)

Передний/задний вал 100мм (2шт.) (Strada EVO XT)

Комплект заднего бампера (Strada EVO SC)

Задняя защитная пластина (Strada EVO SC)

Колесная ось (Strada EVO SC)

Комплект переднего бампера (Strada EVO SC)

Передний пенопластовый бампер (Strada EVO TC/DC)

Пенопластовая соединительная пластина (Strada EVO TC )

Соединитель сервопривода (2шт.) (все Strada EVO )

Карданный вал (Strada EVO TC/DC)

Верхняя дека TC (Strada EVO TC/DC)

Шасси (Strada EVO TC/DC)

Передние диски и шины (2шт.) (Strada EVO XB)

Передние опоры кузова (Strada EVO XB)

Шасси (Strada EVO XB/XT/MT/SC)

Защитная крышка трансмиссии (все Strada EVO )

Носовой обтекатель (PVC) (Strada EVO XB)

Верхняя дека (Strada EVO XB/XT/MT/SC)

Опоры двигателя (все Strada EVO)

Амортизаторы (Strada EVO XT/SC)

Опоры кузова (4шт.) (Strada EVO SC)

Передний бампер (Strada EVO XB/XT)

MSC - 22BL бесщеточный регулятор хода

Винт с закрытой головкой М3х10мм (4шт.) (Strada EVO XT)

Шестиспицевые колеса и слики (2шт.) (Strada EVO TC)

Корпус трансмиссии (все Strada EVO )

Приводы руля (Strada EVO MT)

Кузов туринг кара (Strada EVO TC)

Кузов туринг кара, окрашенный в синий (Strada EVO TC)

Кузов туринг кара, окрашенный в красный (Strada EVO TC)

Кузов багги (Strada EVO XB)

Кузов багги, окрашенный в синий (Strada EVO XB)

Кузов багги, окрашенный в красный (Strada EVO XB)

Кузов пакапа (Strada EVO MT)

Кузов пакапа, окрашенный в синий (Strada EVO MT)

Кузов пакапа, окрашенный в красный (Strada EVO MT)

Кузов трагги (Strada EVO XT)

Кузов трагги, окрашенный в синий (Strada EVO XT)

Кузов трагги, окрашенный в красный (Strada EVO XT)

Кузов машины для дрифта (Strada EVO DC)

Синий кузов машины для дрифта (Strada EVO DC)

Красный кузов машины для дрифта (Strada EVO DC)

Короткий кузов (Strada EVO SC)

Короткий кузов, окрашенный в синий (Strada EVO SC)

Короткий кузов, окрашенный в красный (Strada EVO SC)

13T Ведущая шестерня (0.8 модуль) (все Strada EVO )

15T Ведущая шестерня (0.8 модуль) (все Strada EVO )

17T Ведущая шестерня (0.8 модуль) (все Strada EVO )

19T Ведущая шестерня (0.8 модуль) (все Strada EVO )

21T Ведущая шестерня (0.8 модуль) (все Strada EVO )

23T Ведущая шестерня (0.8 модуль) (все Strada EVO )

25T Ведущая шестерня (0.8 модуль) (все Strada EVO )

27T Ведущая шестерня (0.8 модуль) (все Strada EVO )

Красный носовой обтекатель (PVC) (Strada EVO XB)

Колеса и шины (2шт.) (Strada EVO XB)

8

Подетальная схема



10

Подетальная схема

Подетальная схема

11

Подетальная схема

12

Подетальная схема

13

Подетальная схема

14

Гарантийный Талон

15

Гарантийный срок - 2 месяца с момента приобретения. В течение этого срока, в случае обнаружения заводского брака, товар
подлежит бесплатному гарантийному ремонту или замене (в случае невозможности ремонта). Гарантийный ремонт
осуществляется ПРОДАВЦОМ. Транспортные расходы, связанные с доставкой изделия для проведения гарантийного
ремонта в адрес ПРОДАВЦА несет ПОКУПАТЕЛЬ. Транспортные расходы, связанные с доставкой отремонтированного
изделия (или его замены) в адрес ПОКУПАТЕ
изделия в течении гарантийного срока осуществляется только при соблюдении следующих условий:

1. Наличие заполненного гарантийного талона с дато

2. Наличие оригинальной упаковки и сопроводительной документации входящей в комплект с изделием

3. Наличие документов подтверждающих дату покупки (товарный или кассовый чек)

ЛЯ несет ПРОДАВЕЦ. Гарантийный ремонт или замена приобретенного

й продажи и печатью организации-продавца (если имеется)

Гарантия не распространяется

- на подвижные части привода модели (редуктор, привод, двигатель, шестерни) гарантийные обязательства не
распространяются, за исключение случаев обнаружения заводского брака;

- на электродвигатель, регулятор скорости
распространяются, за исключение случаев обнаружения заводского брака;

- на элементы подвески, колеса, шины
случаев обнаружения заводского брака;

- покупатель лишается права гарантийного обслуживания изделия, в случае ненадлежащего его использования включая
применение несоответствующих элементов питания или неправильной эксплуатации, а также в случае внесения каких-либо
конструктивных изменений или самостоятельной сборки/разборки Изделия;

- условия гарантии не предусматривают профилактику, чистку, настройку и протяжку крепежных винтов.

, элементы питания гарантийные обязательства не распространяются за исключение

и рулевой сервопривод гарантийные обязательства не

Основания для отказа в предоставлении гарантийного обслуживания

- нарушения потребителем правил эксплуатации, хранения или транспортировки, повлекших за собой выход изделия из
строя;

- действия третьих лиц: ремонт или внесение несанк
технических изменений неуполномоченными лицами;

- наличие признаков попадания внутрь изделий жидкостей, посторонних предметов, насекомых;

- наличие механических повреждений;

- использование нестандартного оборуд
вызвать выход изделия из строя;

- в случае изменения констру

кции или внутреннего устройства изделия;

ания (аккумуляторы, зарядные устройства, радиоаппаратура), которое могло

ов

ционированных изготовителем конструктивных или схематических

Ограничения Гарантии

Производитель гарантирует работоспосо
изделия в тех целях, для которых оно предназначено производителем, при надлежащем соблюдении правил предстартовой
подготовки и настройки, бережного обращения с изделием и аккуратного хранения, своевременного обслуживания и
диагностики возможных неисправностей и отсутствии механических повреждений частей и механизмов изделия.
Производитель гарантирует отсутствие брака в материалах деталей изделия и в его сборке. В случае обнаружения заводских
дефектов в деталях или в сборке изделия, немедленно прекратите использование изделия и обратитесь по месту покупки.
Гарантийному ремонту или замене подлежат только те части или детали изделия, в которых обнаружен брак. Если
эксплуатация неисправного изделия приведет к аварии изделия с механическими повреждениями, к механическому
разру

шению, возгоранию или выходу из строя других деталей изделия - гарантия не будет покрывать такие повреждения
других частей и деталей, кроме той, которая непосредственно имеет заводской брак. В таких случаях ремонт деталей,
поврежденных вследствие эксплуатации неисправного изделия (кроме ремонта деталей, имеющих заводской брак)
оплачивает ПОКУПАТЕЛЬ.

бность изделия в течение гарантийного срока только при условии использования

Ответственность Продавца

ПРОДАВЕЦ не отвечает за какие-либо убытки ПОКУПАТЕЛЯ, прямые или косвенные. Размеры компенсации ПОКУПАТЕЛЮ
со стороны ПРОДАВЦА ни при каких обстоятельствах не могут превышать стоимости оплаченного товара. В соответствии с
"Законом о потребителе" ПРОДАВЕЦ гарантирует, что продаваемые им товары не оказывают какого-либо вредного влияния
на здоровье потребителя и являются безопасными при услов
технической документации.

Дата продажи: Покупате

Название:

Артикул:

Серийный номер(если имеется): Печать Продавца:

ии соблюдения правил эксплуатации, описанных в прилагаемой

ль:___________________(_____________________)

HOBBY PRODUCTS INTERNATIONAL EUROPE LTD.

19 WILLIAM NADIN WAY
SWADLINCOTE, DERBYSHIRE, DE11 0BB, UK
