MAUNFELD V Light 60 User Manual

ПОДРОБНАЯ ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ КУХОННОЙ

ВЫТЯЖКИ

V LIGHT

www.maunfeld.ru

БЛАГОДАРИМ ВАС

за доверие и поздравляем с приобретением нового
изделия.

Для более удобного и простого использования изделия,
мы подготовили подробную инструкцию по

эксплуатации. Она поможет вам быстрее познакомиться

с новым изделием.

Данное руководство содержит важную информацию по

безопасной установке, использованию вашего изделия

и уходу за ним, а также необходимые предупреждения,
которые позволят вам извлечь максимальную пользу из
изделия.

Храните данное руководство в надежном и удобном
месте с тем, чтобы пользоваться им при необходимости.

Инструкцию по эксплуатации Вы также
можете найти на нашем сайте:

www.maunfeld.ru

www.maunfeld.ru

СОДЕРЖАНИЕ

стр.2

СОВЕТЫ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ ПРИБОРА

МЕРЫ
БЕЗОПАСНОСТИ

стр.

стр.4

ХАРАКТЕРИСТИКИ

ЗАМЕНА ЛАМПЫ ПОДСВЕТКИ

ТЕХНИЧЕСКИЕ
ДАННЫЕ

стр.5

ПАНЕЛЬ УПРАВЛЕНИЯ

ОПИСАНИЕ
ПРИБОРА

стр.6ПРЕДУПРЕЖДЕНИЯ, СВЯЗАННЫЕ С УСТАНОВКОЙ

ПОДГОТОВКА К
УСТАНОВКЕ

стр.7УСТАНОВКА ПРИБОРА

УСТАНОВКА
ПРИБОРА

стр.10РЕКОМЕНДАЦИИ ПО УХОДУ

УХОД ЗА ПРИБОРОМ

стр.1

стр.1

стр.1

стр.1

ИНФОРМАЦИЯ О ТРАНСПОРТИРОВКЕ

УТИЛИЗАЦИЯ

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОСЛЕ ПРОДАЖИ

ИНФОРМАЦИЯ ОТ ПРОИЗВОДИТЕЛЯ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

3

1

1

2

3

www.maunfeld.ru

МЕРЫ БЕЗОПАСНОСТИ

• Запрещается подсоединять воздуховод к вытяжным трубам или каналам

газоотвода.

• Запрещается оставлять открытое пламя под вытяжкой.

• При повреждении питающего шнура заменить его новым (выполняется

квалифицированным специалистом).

• Во избежание возгорания чистку вытяжки следует производить в
соответствии с инструкциями.

• Для чистки поверхности вытяжки пользуйтесь только мягким мыльным
раствором или растворами моющих средств. Протирать мягкой тканью.

• Для восстановления блеска отделки из нержавеющей стали

воспользуйтесь специальным чистящим средством.

• Чистить алюминиевый фильтр следует раз в неделю в зависимости от
интенсивности использования. Слегка нажмите защелку алюминиевого
фильтра, снимите фильтр и положите его в раствор мыльной воды или
моющего средства, после чего протрите мягкой щеткой. После
просушивания фильтра установите его обратно в вытяжку.

• ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ ОТКРЫВАТЬ КОРПУС И СНИМАТЬ ЖИРОВЫЕ
И УГОЛЬНЫЕ ФИЛЬТРЫ ПРИ РАБОТАЮЩЕМ ВЕНТИЛЯТОРЕ. ДЛЯ

ОПТИМАЛЬНОЙ РАБОТЫ СЛЕДУЕТ РЕГУЛЯРНО ЧИСТИТЬ ПОВЕРХНОСТЬ

КУХОННОЙ ВЫТЯЖКИ, ВЕНТИЛЯТОР И АЛЮМИНИЕВЫЙ ФИЛЬТР.

• Замену лампы должен осуществлять квалифицированный электрик или
технический специалист. Лампа всегда должна соответствовать
указанным техническим параметрам.

• При чистке вытяжки пользуйтесь защитными перчатками. Во время
чистки загрязняющие вещества следует удалять аккуратно.

• Запрещается мыть выключатель водой или другими жидкостями во

избежание электрических неисправностей с вытяжкой.

• Запрещается извлекать вилку из розетки влажными руками во
избежание поражения электрическим током.

• Отключайте вытяжку от электропитания, если она не используется в
течение продолжительного времени.

-2-

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

УСТАНОВЛЕННОЕ НАПРЯЖЕНИЕ

ПОЛНАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ

МОЩНОСТЬ

ФИЛЬТР

МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

ДИАМЕТР

УСТАНОВЛЕННОЕ НАПРЯЖЕНИЕ

ПОЛНАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ

МОЩНОСТЬ

ФИЛЬТР

МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
(по стандарту

ДИАМЕТР

КЛАСС

ТЕХНИЧЕСКИЕ ДАННЫЕ

ХАРАКТЕРИСТИКИ V LIGHT

ЛАМП ОСВЕЩЕНИЯ LED 2x1 В

ВОЗДУХОВОДА 120 мм

230 В~ / 50 Гц

102 Вт

6-ти слойный

520 м³/ч

ХАРАКТЕРИСТИКИ V LIGHT

ЛАМП ОСВЕЩЕНИЯ LED 2x1 В

EN 61591)

ВОЗДУХОВОДА 120 мм

www.maunfeld.ru

ЭНЕРГОЭФФЕКТИВНОСТИ B

-3-

230 В~ / 50 Гц

102 Вт

6-ти слойный

177,1 м³/ч

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ЗАМЕНА ЛАМПЫ ПОДСВЕТКИ

ВНИМАНИЕ: СВЕТОДИОД ПРЕДНАЗНАЧЕН ДЛЯ ЗАМЕНЫ ТОЛЬКО НА

АНАЛОГИЧНЫЙ ИСТОЧНИК СВЕТА. УБЕДИТЕСЬ, ЧТО ВЫТЯЖКА

ОТКЛЮЧЕНА ОТ СЕТИ! СЛЕДУЙТЕ ИНСТРУКЦИЯМ НИЖЕ:

1. Снимите фильтры.

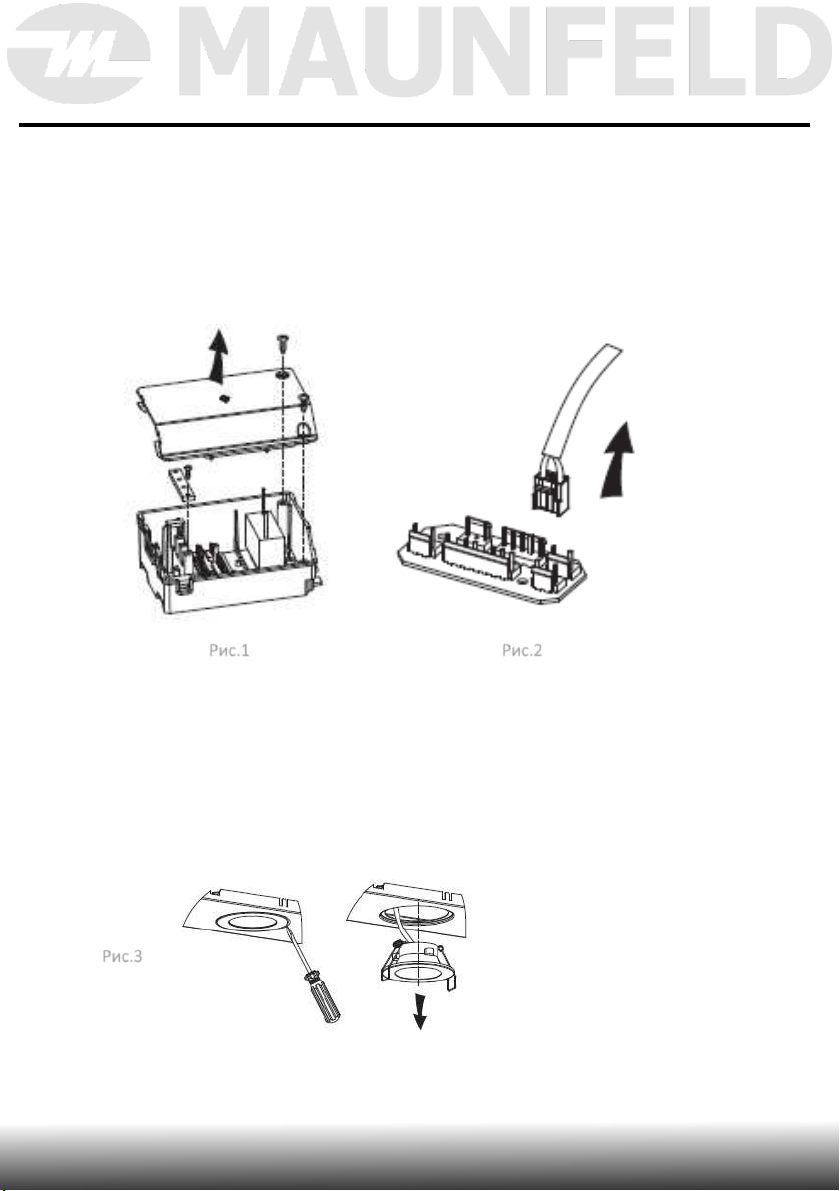

Рис.1 Рис.2

2. Найдите распределительную коробку, открутите винты на крышке

распределительной коробки, затем снимите крышку распределительной
коробки (рис. 1)

3. Найдите клемму соединительного провода и вытащите ее (рис.2).

4. Замену следует осуществлять на светодиодную лампу только указанной

мощности и технических параметров!

5. Нажмите на пружину, после чего можно снять блок лампы (рис.3).

Рис.3

6. Вставьте лампу в вытяжку в обратном демонтажу направлении.
Подключите проводку лампы.

7. Вставьте фильтры.

-4-

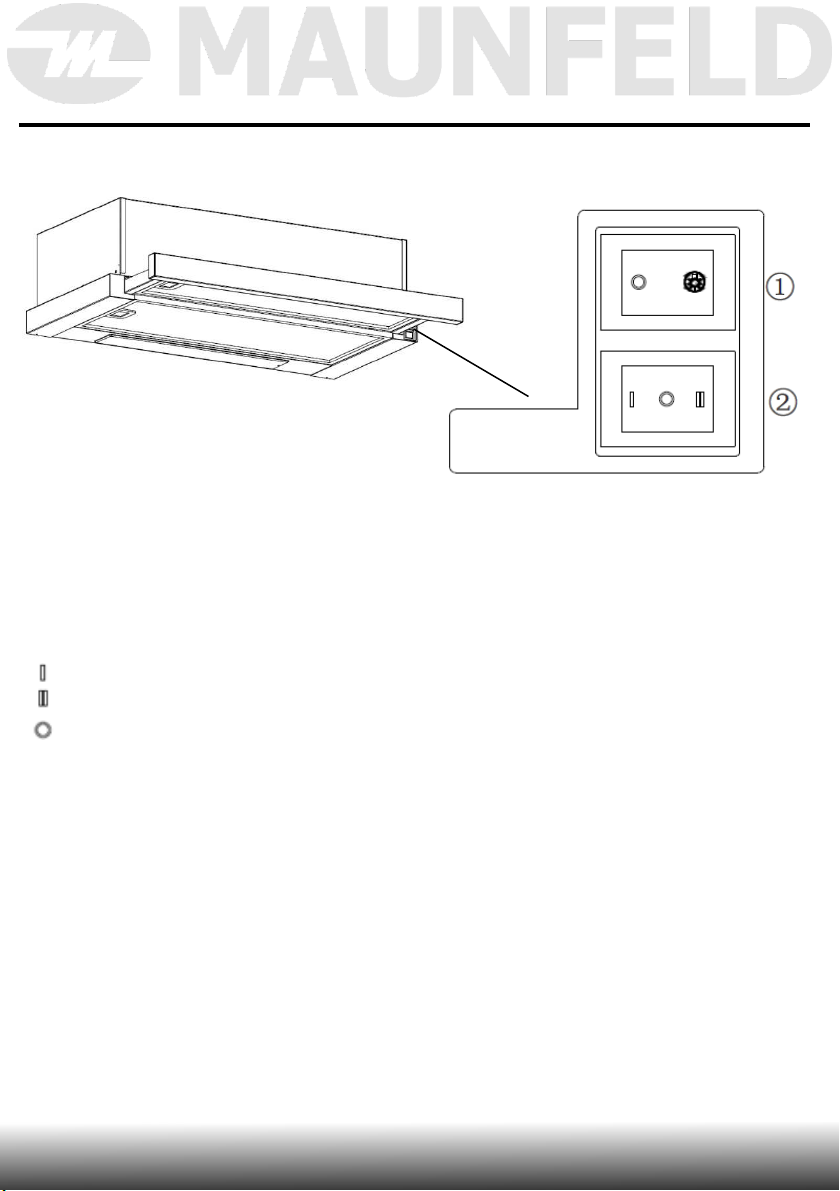

ПАНЕЛЬ УПРАВЛЕНИЯ

ПАНЕЛЬ УПРАВЛЕНИЯ

1 – ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ.

2 – ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТИ.

- Включение первой рабочей скорости.

- Включение второй рабочей скорости.

- Выключение работы вытяжки.

-5-

ПОДГОТОВКА К УСТАНОВКЕ

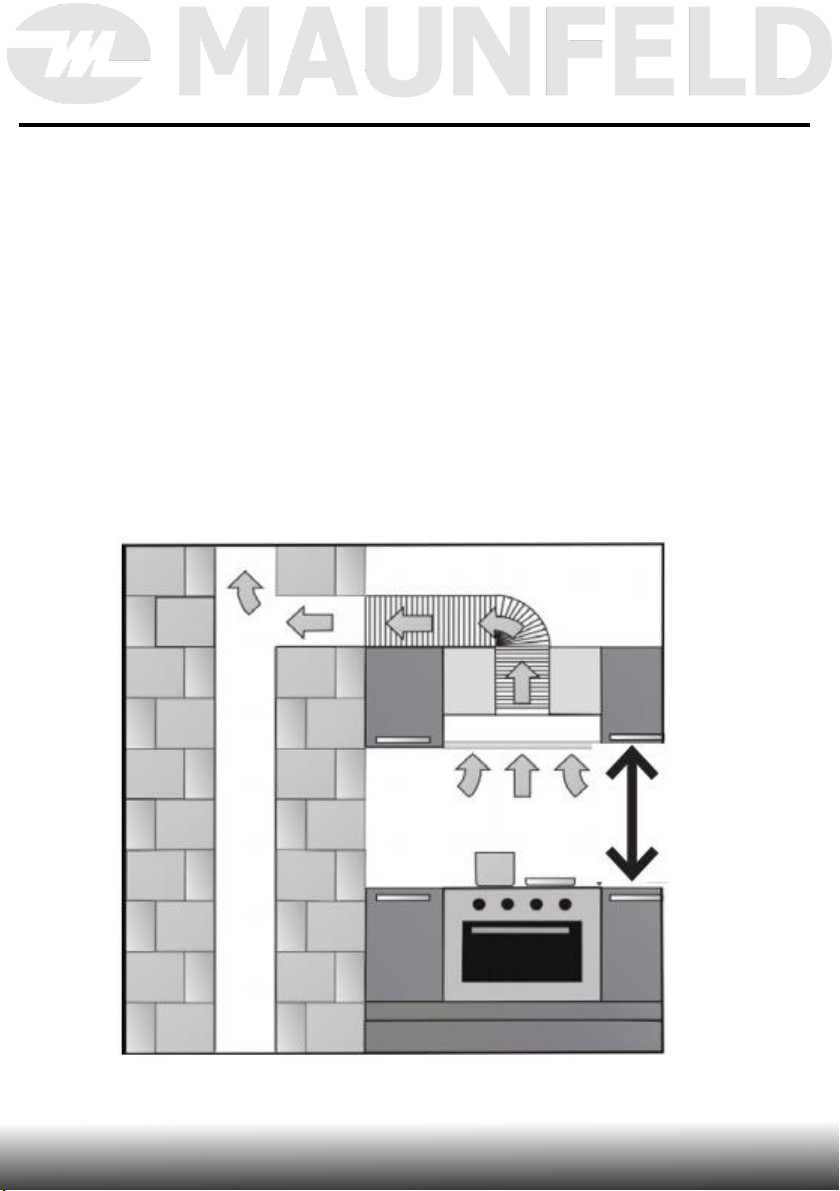

1. Не устанавливайте вытяжку в помещениях с большим количеством окон и
дверей; это отрицательно влияет на эффективность работы из-за

воздушной конвекции.

2. Устанавливать вытяжку следует над конфоркой. Рекомендованное
расстояние между конфоркой и нижним краем вытяжки – для
электрических поверхностей - 650 мм, для газовых - 750 мм.

3. При наличии в комнате печи, газового котла или колонки необходимо
учитывать, что во время работы вытяжка забирает из помещения воздух,
необходимый для горения. Это относится также к помещению с
герметичными окнами и дверями.

4. ВНИМАНИЕ! ВЫТЯЖКА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ОТДЕЛЬНОМУ

ВОЗДУХОВОДУ, НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.

-6-

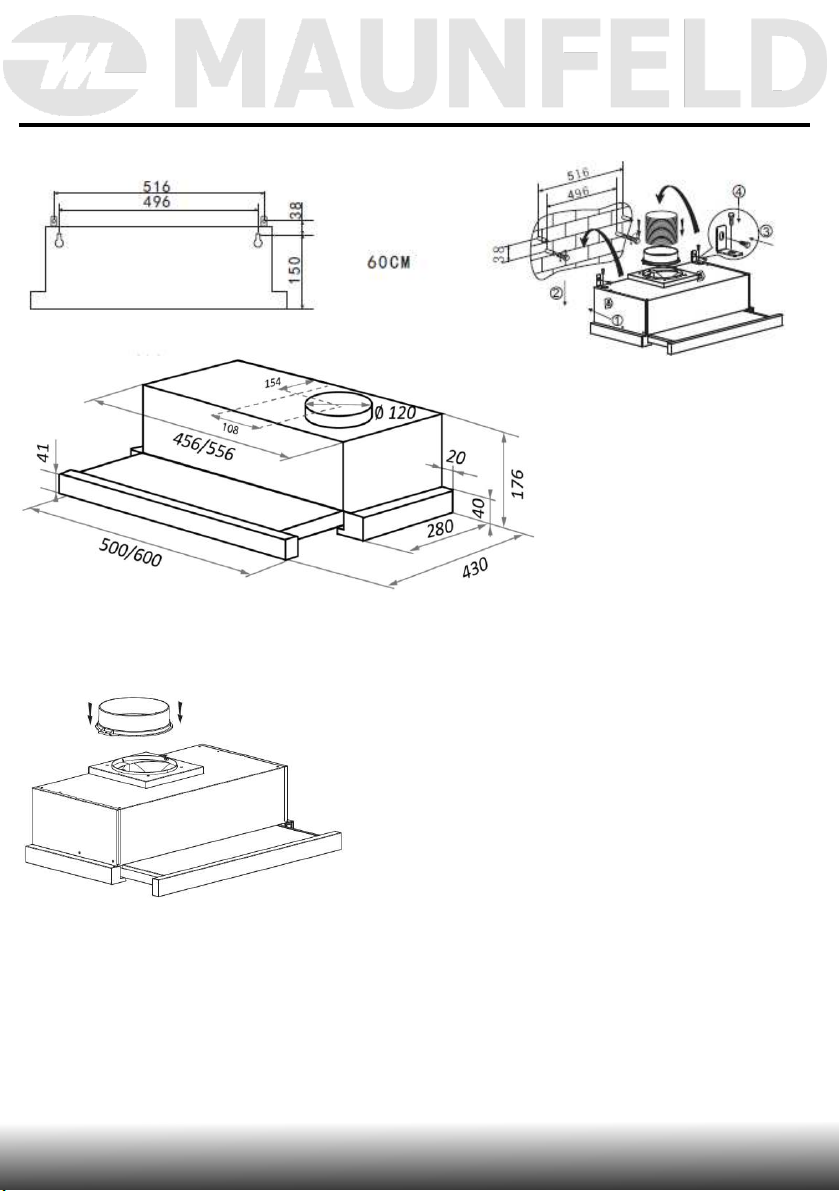

ПОРЯДОК УСТАНОВКИ

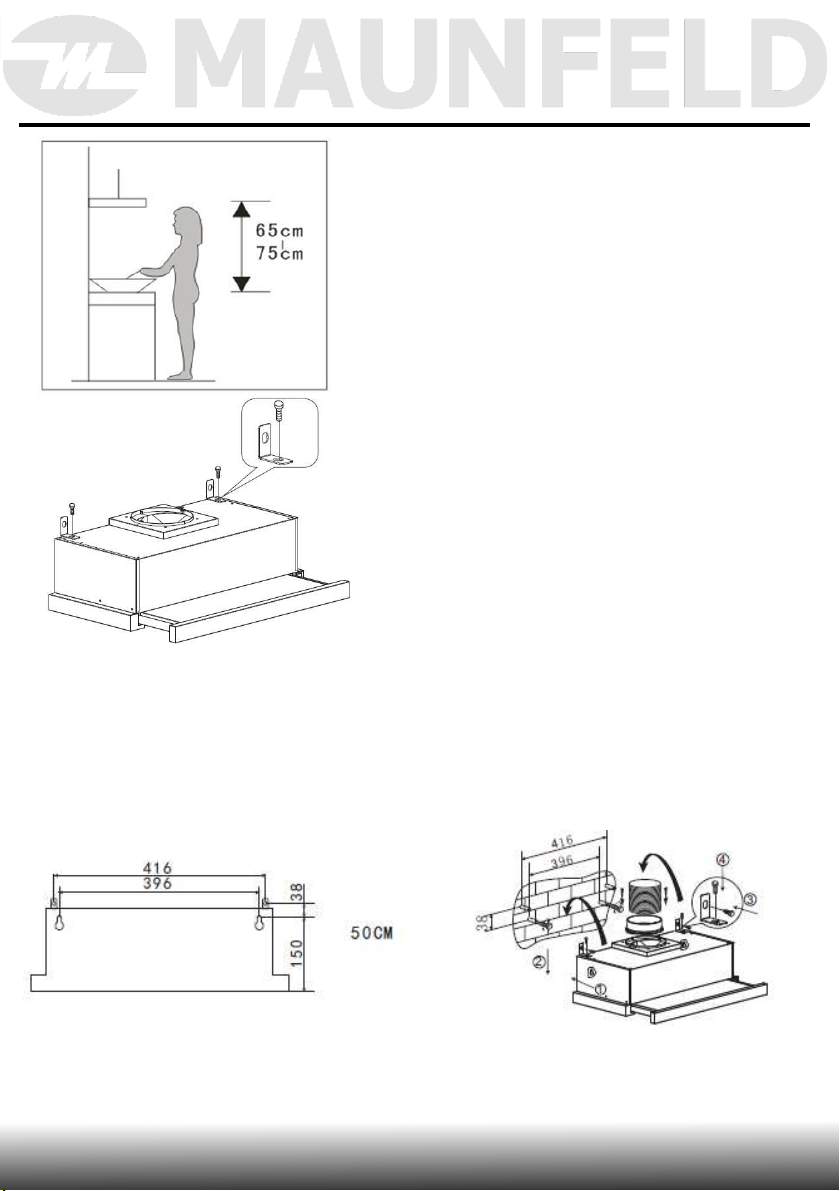

1. Убедитесь, что расстояние от нижней
части вытяжки до плиты 65-75см.

2. Установите L-образный кронштейн
двумя винтами (4 мм х 10 мм)

3. Отметьте на стене, к которой будет крепиться корпус вытяжки,
места нахождения крепежных отверстий, просверлите отверстия
и прикрепить вытяжку к стене.

www.maunfeld.ru

-7-

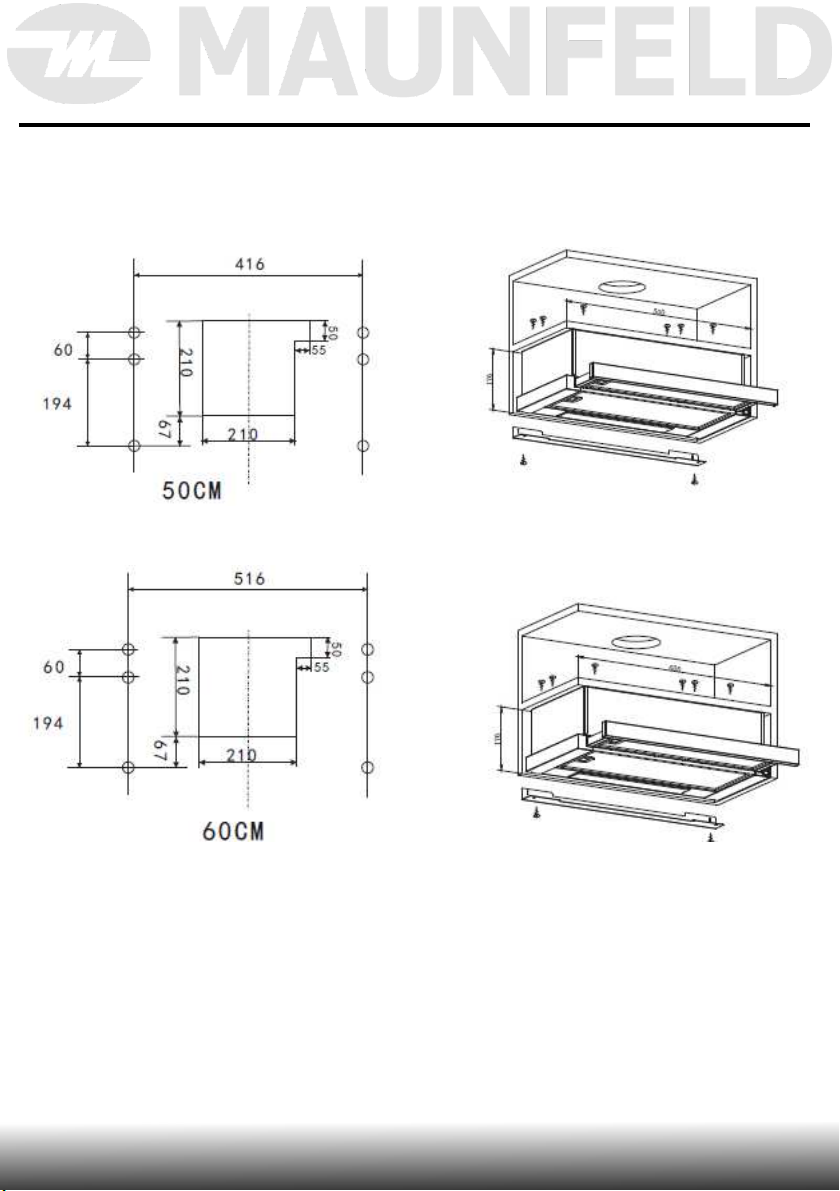

ПОРЯДОК УСТАНОВКИ

4. Установите клапан.

www.maunfeld.ru

-8-

ПОРЯДОК УСТАНОВКИ

МОНТАЖ В ШКАФ.

1. Прикрутите вытяжку к кухонному навесному шкафу при помощи
винтов.

2. Для правильного монтажа проследите, чтобы вытяжка и навесной

шкаф были вровень по задней стенке

-9-

УХОД ЗА ВЫТЯЖКОЙ

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ ОТКРЫВАТЬ КОРПУС И СНИМАТЬ ЖИРОВЫЕ И
УГОЛЬНЫЕ ФИЛЬТРЫ ПРИ РАБОТАЮЩЕМ ВЕНТИЛЯТОРЕ. ДЛЯ
ОПТИМАЛЬНОЙ РАБОТЫ СЛЕДУЕТ РЕГУЛЯРНО ЧИСТИТЬ ПОВЕРХНОСТЬ
КУХОННОЙ ВЫТЯЖКИ, ВЕНТИЛЯТОР И АЛЮМИНИЕВЫЙ ФИЛЬТР.

1. Для чистки поверхности вытяжки пользуйтесь только мягким мыльным

раствором или растворами моющих средств. Протирать мягкой тканью.

2. Для восстановления блеска отделки из нержавеющей стали
воспользуйтесь специальным чистящим средством.

3. Чистить алюминиевый фильтр следует раз в неделю в зависимости от
интенсивности использования. Слегка нажмите защелку алюминиевого
фильтра, снимите фильтр и положите его в раствор мыльной воды или
моющего средства, после чего протрите мягкой щеткой. После

просушивания фильтра установите его обратно в вытяжку.

4. Чистить вентилятор двигателя и внутренние компоненты раз в полгода
должен КВАЛИФИЦИРОВАННЫЙ СПЕЦИАЛИСТ.

5. ЗАПРЕЩАЕТСЯ чистить двигатель водой или другими жидкостями

www.maunfeld.ru

-10-

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ИНФОРМАЦИЯ О ТРАНСПОРТИРОВКЕ

• Храните оригинальную упаковку, она может Вам понадобиться для
дальнейшей транспортировки.

• Перевозите в оригинальной упаковке, придерживайтесь требований
указательных знаков по транспортировке, имеющихся на упаковке.

• Если оригинальная упаковка отсутствует:

Примите меры, чтобы уберечь Ваш прибор от внешних ударов. Не
кладите на него тяжести.

• При транспортировке держите или ставьте Ваш прибор параллельно полу
(верхней частью кверху).

УТИЛИЗАЦИЯ

Упаковка изготовлена из экологически чистых материалов, которые можно
без ущерба для окружающей среды подвергать переработке, складировать
на специальных полигонах для хранения отходов и утилизировать.
Упаковочные материалы имеют соответствующую маркировку.
Символ на изделии или его упаковке указывает, что оно не подлежит
утилизации в качестве бытовых отходов. Изделие следует сдать в

соответствующий пункт приема электронного и электрооборудования для

последующей утилизации.
Соблюдая правила утилизации изделия, вы поможете предотвратить
причинение ущерба окружающей среде и здоровью людей, который
возможен вследствие неподобающего обращения с подобными отходами. За
более подробной информацией об утилизации изделия просьба обращаться
к местным властям, в службу по вывозу и утилизации отходов или в магазин,
в котором вы приобрели изделие.

www.maunfeld.ru

-11-

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОСЛЕ ПРОДАЖИ

Просим вас придерживаться следующих мер:

1. При покупке товара требуйте, чтобы продавец поставил свою отметку в

гарантийном талоне.

2. Используйте свое изделие в соответствии с инструкциями по

эксплуатации.

3. Если у Вас возникнут вопросы по изделию, Вы можете обратиться в

пункты обслуживания по адресам указанных в Вашем Гарантийном Талоне.

4. По окончании сервисных работ, не забудьте потребовать у сервисного

специалиста отметку в гарантийном талоне.

5. Срок эксплуатации изделия составляет 10 лет (срок хранения запасных

частей, которые необходимы для функционирования прибора).

6. Гарантийный срок изделия указан в Гарантийном Талоне, которая

вложена с инструкцией по эксплуатации.

Согласно директивам, принятым в Европе, данный прибор является
отходным электрическим и электронным прибором 2002/96/ЕС. (WEEE).
Прежде чем выбрасывать данный прибор в мусор или сдавать в
металлолом, необходимо предотвратить потенциально негативные
результаты воздействия на окружающую среду и здоровье человека. В

противном случае это будет несоответствующий выброс. Данный символ на

товаре обозначен с целью предупреждения о том, что данный прибор
нельзя расценивать как бытовой отход и что его следует сдать в пункт сбора
отходов. Уничтожение прибора должно производиться в соответствии с
местными экологическими правилами.

www.maunfeld.ru

-12-

Дата производства изделия указана в

ИНФОРМАЦИЯ ОТ ПРОИЗВОДИТЕЛЯ

На всю электротехническую продукцию MAUNFELD распространяется
действие Технического Регламента Таможенного Союза :

ТР ТС 004/2011 – «О безопасности низковольтного оборудования»
ТР ТС 020/2011 – «Электромагнитная совместимость технических средств»

Каждая вытяжка MAUNFELD имеет
уникальный серийный номер.

серийном номере изделия.

Торговая марка MAUNFELD

Тип продукции. Вытяжка

Модель. V LIGHT

Уполномоченное изготовителем

лицо.
Импортер на территории Российской
Федерации.

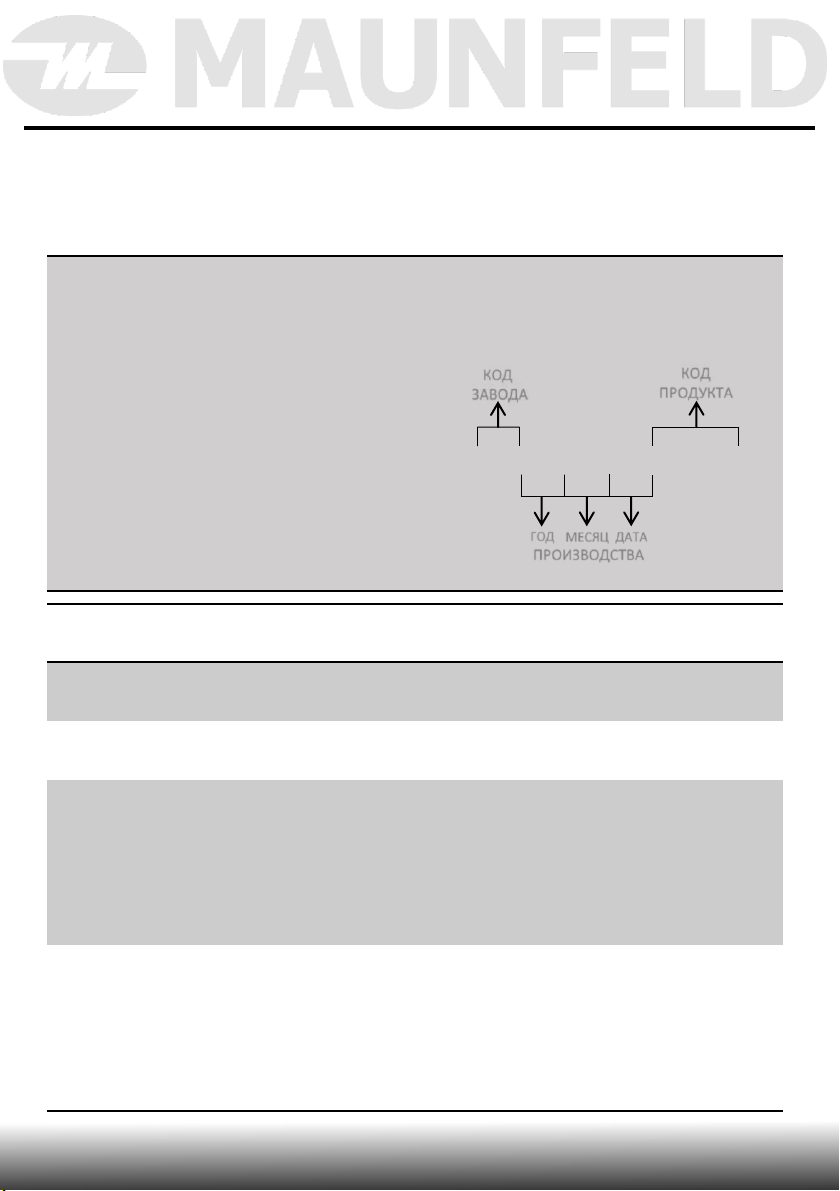

Серийный номер состоит из букв и
цифр:
Пример:

КОД

ЗАВОДА

КОД

ПРОДУКТА

XXXXXXXXXXXX

ГОД

ПРОИЗВОДСТВА

ООО «МАУНФЕЛД РУС»

123182, г. Москва, ул. Щукинская, д.

2, эт. 1, пом. 170, каб. 1
www.maunfeld.ru

[e-mail]

Тел.+ 7 (495) 380 - 19 - 82

МЕСЯЦ

ДАТА

Импортер на территории Республики
Беларусь.

www.maunfeld.ru

ООО "МАУНФЕЛД БАЙ"
220015, РБ, г. Минск, ул. Я. Мавра,
д.47, пом.40

www.maunfeld.by
[e-mail]
Тел. [phone]

-13-

По всем вопросам технического обслуживания, приобретения
аксессуаров, а также по вопросам, связанным с региональным
сервисным обслуживанием техники MAUNFELD просим вас
обращаться в ближайшую авторизованную сервисную службу.
Наши специалисты помогут вам в кратчайшие сроки.
Список сервисных центров смотрите на сайте:

www.maunfeld.ru

Производитель оставляет за собой право на внесение изменений в

инструкции по эксплуатации.
