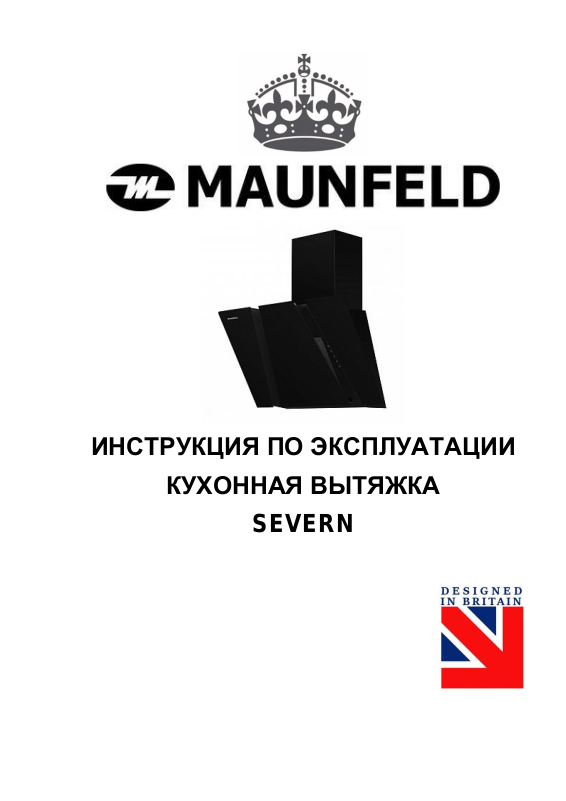

Maunfeld SEVERN 50, SEVERN 60 User Manual
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
КУХОННАЯ ВЫТЯЖКА
SEVERN
Уважаемые Господа
Вы являетесь пользователем вытяжного устройства: „SEVERN”.
Это вытяжное устройство спроектировано и изготовлено с идеей выполнить Ваши
ожидания и наверно будет оно составлять часть современно оборудованной кухни.
Примененные в нем современные технические решения и использование новейшей
технологии производства, гарантируют его высокую функциональность и эстетику.
Перед монтажом, просим тщательно ознакомиться с содержанием настоящего
руководства во избежание неправильной установки и обслуживания вытяжного
устройства.
Мы желаем Вам удовлетворения и удовольствия по поводу выбора нашей фирмы.
Примечание. Изготовитель не принимает на себя любой ответственности за дефекты
вызванные несоответствующим монтажом и пользованием не соответствующих
настоящему руководству.
I. ХАРАКТЕРИСТИКА
Вытяжное устройство „SEVERN”, предназначено для устранения или нейтрализации
кухонного угара и устанавливают его постоянным образом над газовой или электрической
плитами. Работая в режиме поглотителя угара, оно требует установки трубы для отвода
воздуха наружу. Длина трубы (Ø150 или 120 мм) не должна превышать 4-5 м. После
установки фильтра с активированным углем, вытяжное устройство может работать в
режиме поглотителя запахов. В этом случае, это не требует монтажа трубы для отвода
воздуха наружу. Кухонное вытяжное устройство, является электроустановкой,
выполненной по I классу защиты от поражения электротоком с присоединенным
проводом питания с вилкой.
Установка оборудована освещением и вытяжным вентилятором с возможностью
установки одной из 3 скоростей вращения.
Вытяжка кухонная предназначенная для длительного вертикального крепления на стене
над газовой либо электрической плитой.
II. ОБОРУДОВАНИЕ
Вытяжное устройство „SEVERN”, состоит из следующих элементов (рис.1):
1. Корпуса вытяжки С со стеклом A, B, оснащенного подсветкой, вентилятором
2. Декоративной нижней трубы D,
3. Дополнительной декоративной верхней трубы E,
4. Набора монтажных дюбелей.
III ТЕХНИЧЕСКИЕ ДАННЫЕ:
SEVERN (White, Black,
Grey)
Напряжение питания
AC 230V ~50Hz
Двигатель вентилятора
1
Oсвещение
галоген 2x20 W
Количество фильтров для поглощения жира
Производительность максимальная, м3/ч
Уровень шума
1
680
54 Дб
Степени скорости
3
Ширина (мм)
500/600
Глубина (мм)
360
Высота (мм)
715-888
Выхлоп воздуха (ø мм)
120
Полная потребляемая мощность, Вт
150
Режим работы
вытяжка или
воздухоочиститель
Цвет в зависимости от модели
Черное, белое стекло/чёрный,
белый, серый
IV. УСЛОВИЯ ЭКСПЛУАТАЦИИ
1. Устройство предназначено для устранения кухонного угара наружу. Следует его
присоединить к соответствующему вентиляционному каналу (не следует присоединять
его к эксплуатируемым дымоходам).
2. Безопасное расстояние между кухонной плитой и вытяжным устройством должно
составлять не менее 550 мм для электроплиты и 650мм для газовой плиты.
3. Под вытяжным устройством не следует оставлять открытое пламя. Во время снятия
кастрюль с горелки, следует установить минимальное пламя.
4. За блюдами подготавливаемыми на жиру, следует непрерывно следить, ибо прогретый
жир может воспламениться.
5. Фильтр для уловления жира, предназначенный для вытяжного устройства, следует
очищать по крайней мере, каждых 2 месяца, ибо пропитанный жиром, может легко
воспламениться.
6. До каждовременной очистки, обмена фильтра или до ремонта, следует изъять вилку из
розетки.
7. Если в помещении, кроме вытяжного устройства, работают другие установки, не
питаемые электричеством (напр. печи на жидкое горючее, проточные нагреватели,
гидротермы), следует создать условия для соответствующей вентиляции (протока
воздуха). Возможна безопасная эксплуатация, если при одновременной работе
вытяжного устройства и сжигающих установок, зависящих от воздуха в помещении, на
место установки этих устройств, имеется вакуумметрическое давление не превышающее
0,004 милибарa (это условие не требуется, если вытяжное устройство работает в режиме
поглотителя запахов).
8. При подключении к электросети 230 V, требуется исправная штепсельная розетка.
V. MOНТАЖ
Для установки устройства, следует выполнить следующие операции:
1. Обозначить на стене расстояние между отверстиями для крепления, прикладывая
вытяжку к стене.
2. Нанести на стену разметки, учитывая минимальное расстояние вытяжки от рабочей
поверхности плиты (Рис.2)
3. Высверлить в стене отверстия диаметр которых должен соответствовать диаметру
монтажных дюбелей, которые необходимо поместить в этих отверстиях (Рис.3 поз. G и
F).
4. Подвесить корпус вытяжки (Рис 1 поз. C)
5. Подключить вытяжку к вентиляционному каналу.
6. Подключить вытяжку к электричеству.
7. На соответствующей высоте установить верхнюю подвеску панели (Рис 3 поз. I)
8. Установить телескопические короба воздуховода (Рис 1 поз. D и E)
