Maunfeld EOGC604RIB.MT User Manual [ru]

ПОДРОБНАЯ ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ ГАЗОВОГО

ВСТРАИВАЕМОГО ДУХОВОГО ШКАФА

EOGC604RBG.MT; EOGC604RIB.MT;

EOGC604XXX.XX

Ver.02

www.maunfeld.ru

БЛАГОДАРИМ ВАС

за доверие и поздравляем с приобретением нового
изделия.

Для более удобного и простого использования
изделия, мы подготовили подробную инструкцию по
эксплуатации. Она поможет вам быстрее
познакомиться с новым изделием.

Данное руководство содержит важную информацию
по безопасной установке, использованию вашего
изделия и уходу за ним, а также необходимые
предупреждения, которые позволят вам извлечь
максимальную пользу из изделия.

Храните данное руководство в надежном и удобном
месте с тем, чтобы пользоваться им при
необходимости.

Инструкцию по эксплуатации Вы также
можете найти на нашем сайте:

www.maunfeld.ru

www.maunfeld.ru

СОДЕРЖАНИЕ

ПЕРЕД УСТАНОВКОЙ

стр.3

стр.4

стр.6

стр.7

стр.8 МЕРЫ БЕЗОПАСНОСТИ

стр.10 ПРЕДУПРЕЖДЕНИЯ, СВЯЗАННЫЕ С УСТАНОВКОЙ

стр.11

стр.12

стр.14

стр.21

ОПИСАНИЕ ПРИБОРА

КОМПЛЕКТАЦИЯ ИЗДЕЛИЯ

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

РАСШИФРОВКА АББРЕВИАТУР

ПРЕДУПРЕЖДЕНИЯ ПО МОНТАЖУ

УСТАНОВКА ИЗДЕЛИЯ

ПОДКЛЮЧЕНИЕ ГАЗА

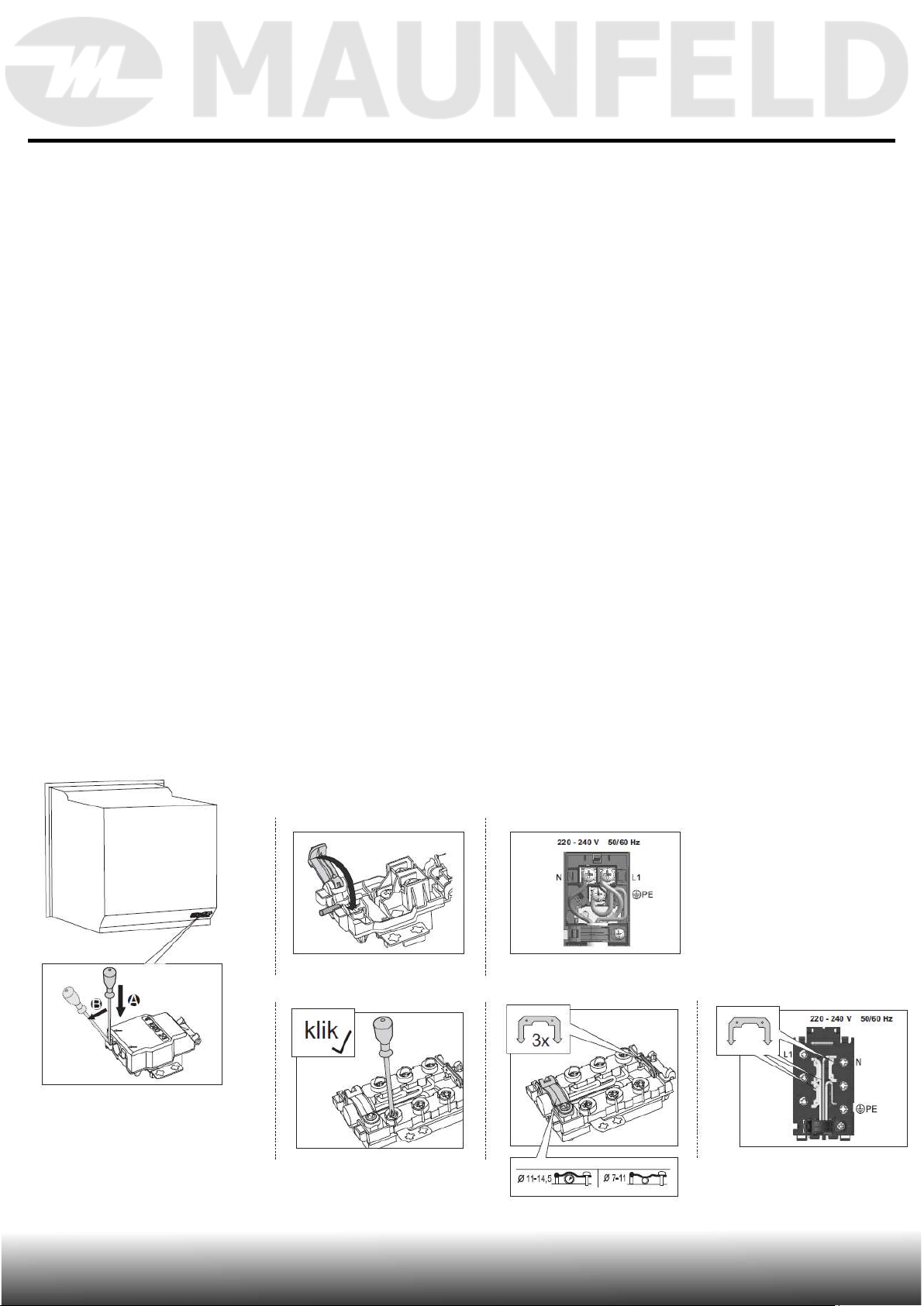

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

ОПИСАНИЕ
ПРИБОРА

ТЕХНИЧЕСКИЕ
ДАННЫЕ

МЕРЫ
БЕЗОПАСНОСТИ

ПРИБОРА

УСТАНОВКА
ПРИБОРА

стр.23

стр.24

стр.25 ТЕРМОСТАТ

стр.26

стр.27

стр.28

стр.30

ПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ ДУХОВОГО ШКАФА

ПРЕДВАРИТЕЛЬНЫЙ РАЗОГРЕВ ДУХОВКИ

РОЗЖИГ ГОРЕЛКИ ДУХОВКИ

ИСПОЛЬЗОВАНИЕ ЭЛЕКТРИЧЕСКОГО ГРИЛЯ

ПРИГОТОВЛЕНИЕ ПИЩИ В ГАЗОВОЙ ДУХОВКЕ

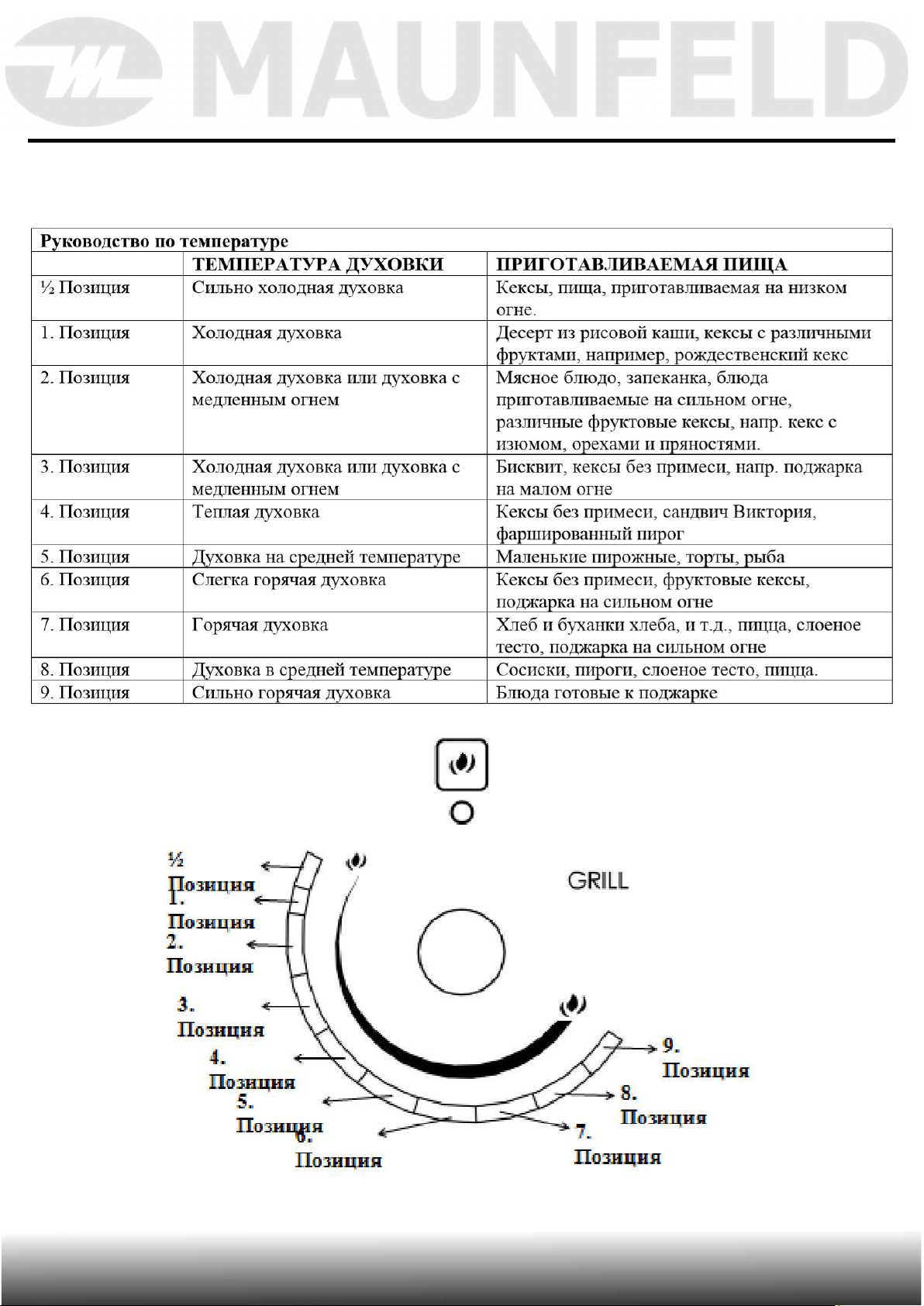

РУКОВОДСТВО ПО ТЕМПЕРАТУРЕ

ПОСЛЕ УСТАНОВКИ
ПРИБОРА

ПАНЕЛЬ
УПРАВЛЕНИЯ

ПРИГОТОВЛЕНИЕ

www.maunfeld.ru

СОДЕРЖАНИЕ

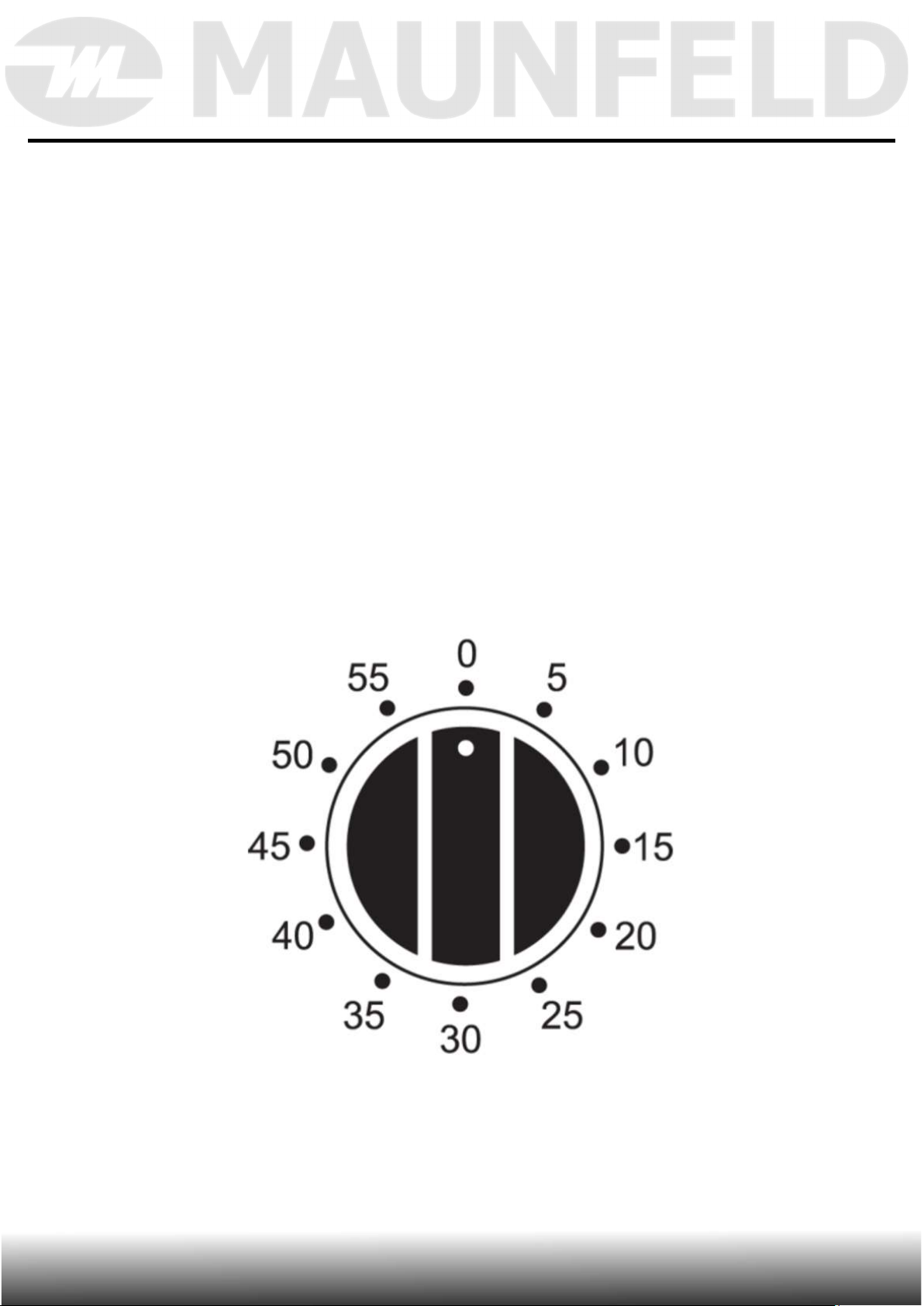

стр.31 УСТАНОВКА ТАЙМЕРА

стр.33

стр.34

стр.35

стр.36

стр.37

стр.38

стр.39

стр.40

стр.41

стр.42

ПЕРЕД ЧИСТКОЙ ПРИБОРА

ЧИСТКА ПОВЕРХНОСТЕЙ

СТАНДАРТНАЯ ОЧИСТКА РАБОЧЕЙ КАМЕРЫ

ОЧИСТКА СЪЕМНЫХ И ТЕЛЕСКОПИЧЕСКИХ НАПРАВЛЯЮЩИХ

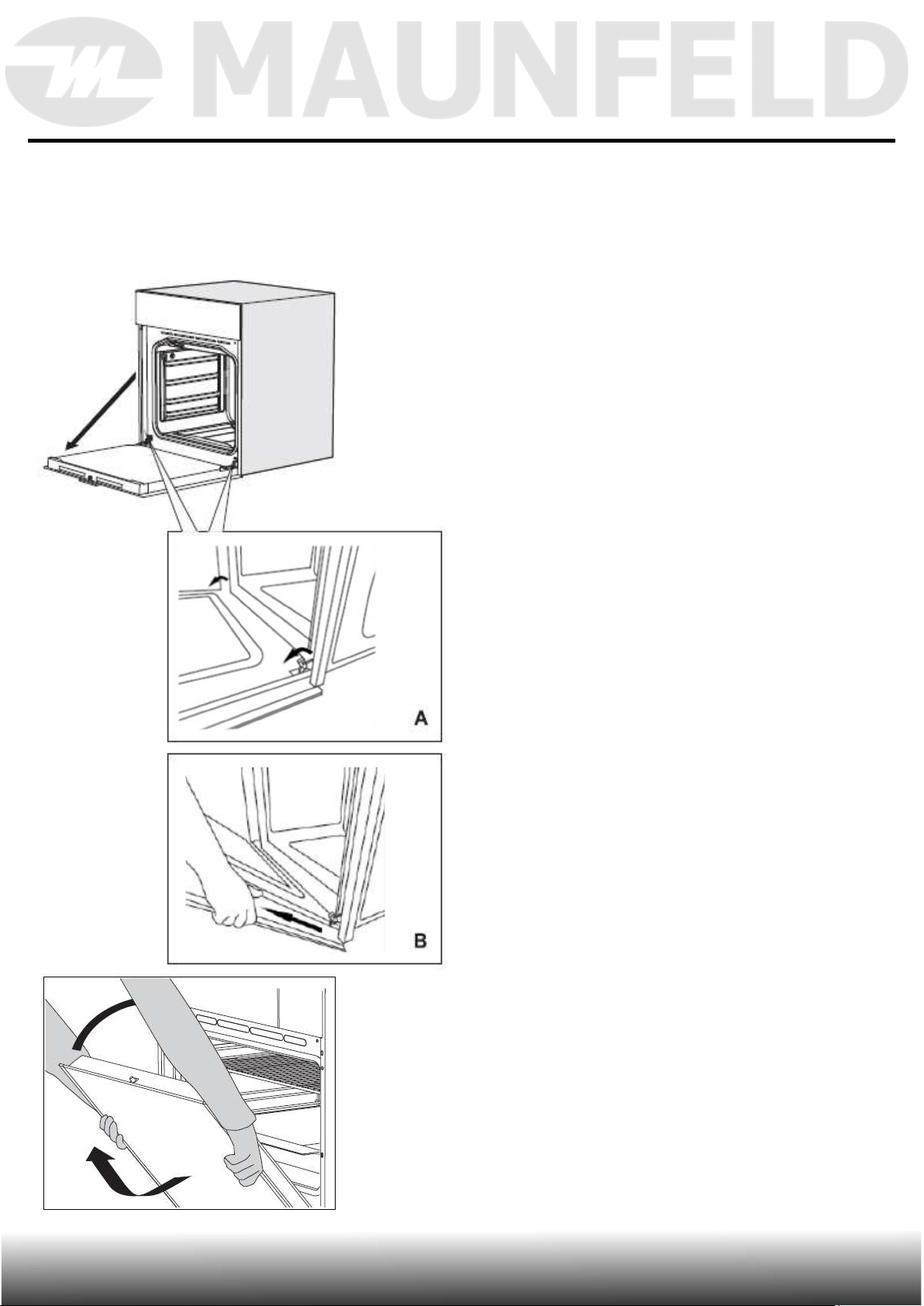

СНЯТИЕ/ УСТАНОВКА ДВЕРИ ДУХОВОГО ШКАФА

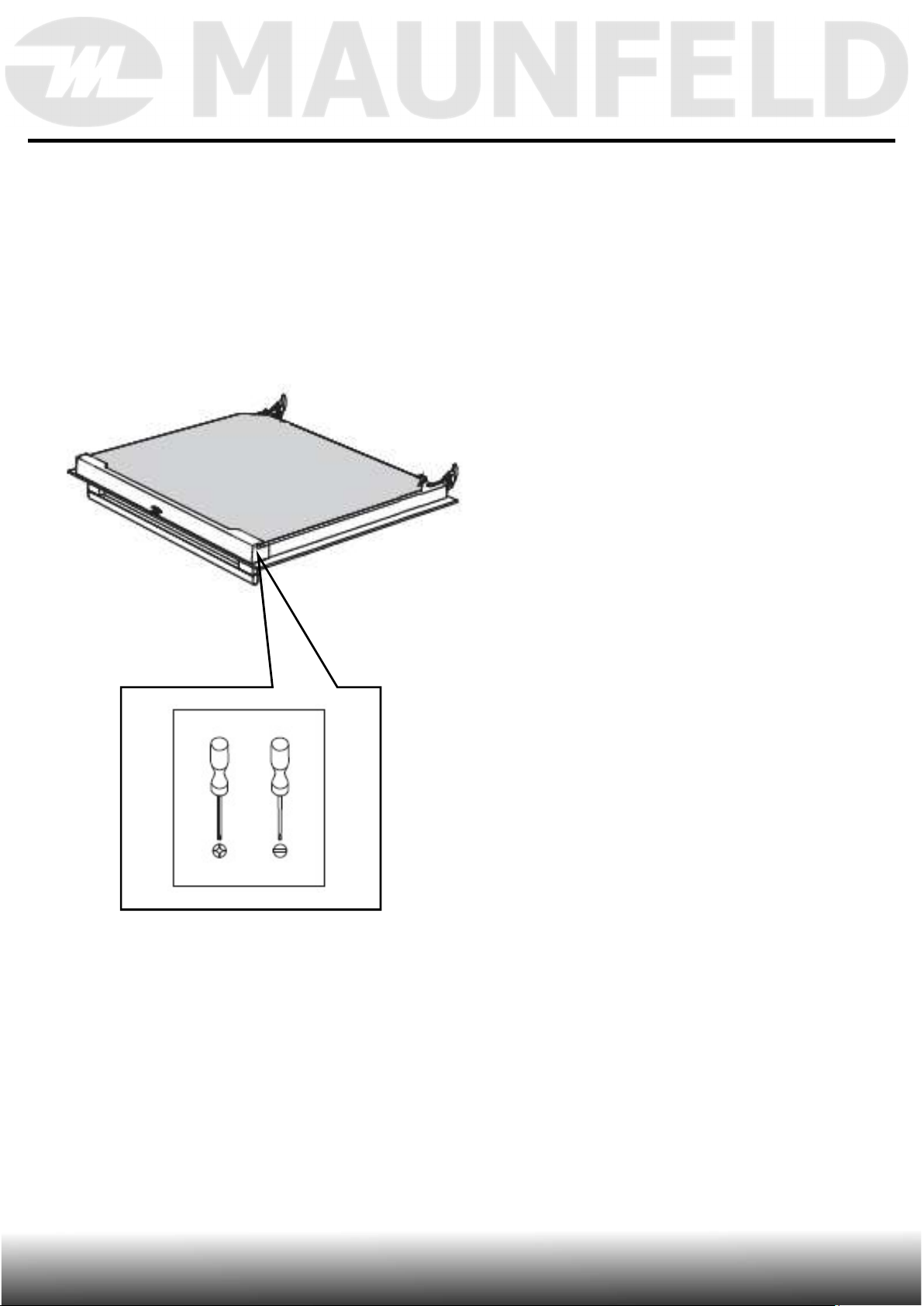

СНЯТИЕ/ УСТАНОВКА СТЕКЛА ДВЕРЦЫ

ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ

ПРИРОДНЫЙ ГАЗ ИЛИ СЖИЖЕННЫЙ ГАЗ

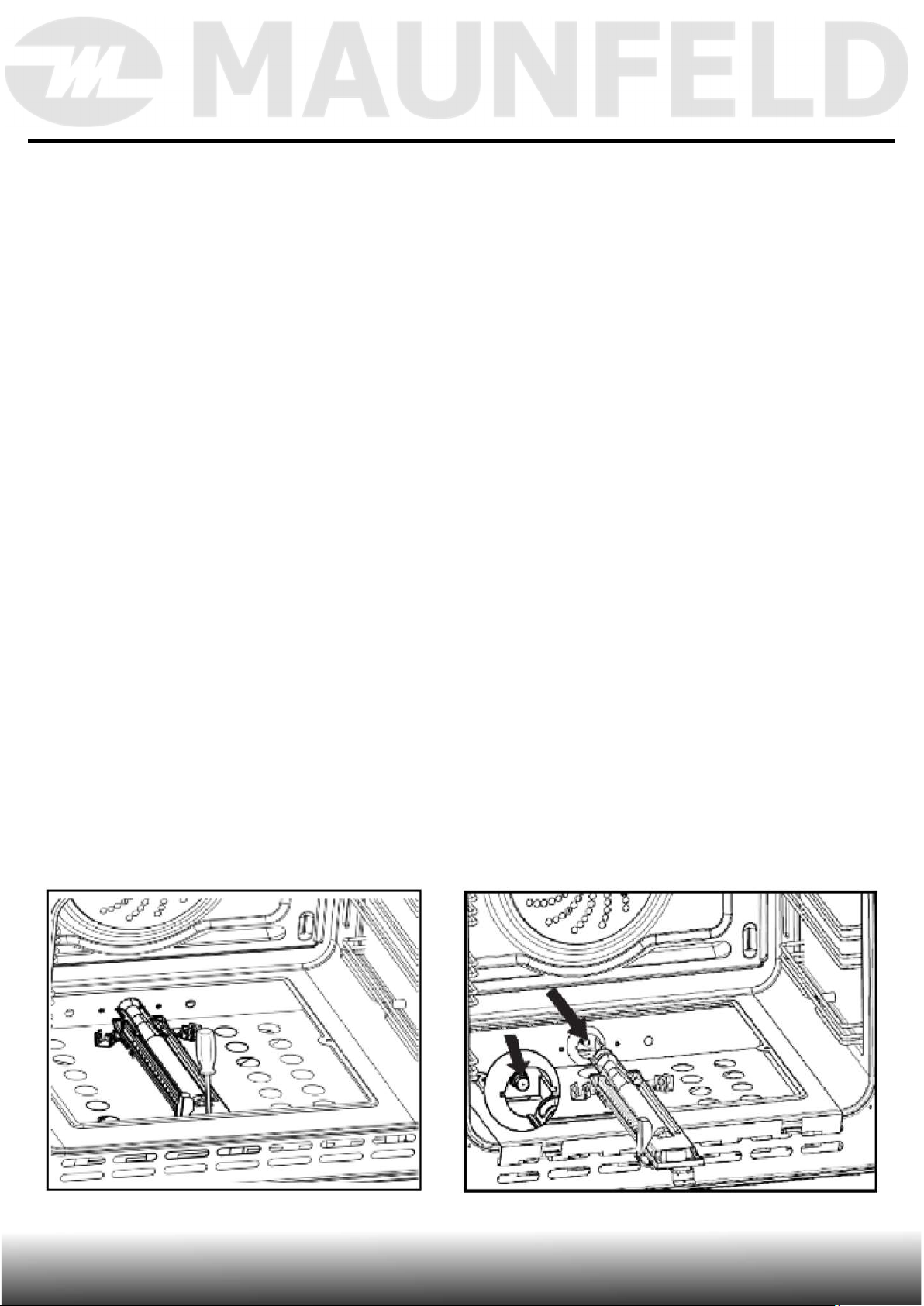

ЗАМЕНА ФОРСУНОК

МИНИМАЛЬНАЯ НАСТРОЙКА ГОРЕЛКИ ПЕЧИ

МЕХАНИЧЕСКИЙ
ТАЙМЕР

ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ

стр.43

стр.43

стр.44

стр.45

ИНФОРМАЦИЯ О ТРАНСПОРТИРОВКЕ

УТИЛИЗАЦИЯ

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОСЛЕ ПОКУПКИ

ИНФОРМАЦИЯ ОТ ПРОИЗВОДИТЕЛЯ

www.maunfeld.ru

ОПИСАНИЕ ПРИБОРА

СЪЕМНЫЕ НАПРАВЛЯЮЩИЕ

Съемные направляющие позволяют готовить блюда на пяти уровнях
(отсчет уровней производится снизу вверх).
Уровни 4 и 5 используются для приготовления на гриле.

ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Телескопические направляющие могут быть установлены на 2-м, 3-м и 4-м
уровне.

ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР

Прибор оборудован автоматическим охлаждающим вентилятором,
который принудительно охлаждает корпус и панель управления прибора.

ПРОДЛЕННАЯ РАБОТА ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА

Для дополнительного охлаждения вентилятор продолжает работать еще
некоторое время после выключения прибора.

www.maunfeld.ru

-3-

ОПИСАНИЕ ПРИБОРА

КОМПЛЕКТАЦИЯ: РЕШЕТКА, ПРОТИВНИ

РЕШЕТКА

используется для приготовления
продуктов под грилем, также на нее
можно ставить посуду и противни с
блюдом.

На решетке имеется выступы, для
безопасного расположения решетки
в противне или на столешнице.

МЕЛКИЙ ПРОТИВЕНЬ

предназначен для приготовления
выпечки.

ГЛУБОКИЙ ПРОТИВЕНЬ*

предназначен для запекания мяса и
приготовления сочной выпечки.
Также может использоваться для
сбора жира и мясного сока.

При приготовлении глубокий
противень нельзя устанавливать на
1-й уровень, кроме случаев
использования глубокого противня
для сбора жира и мясного сока при
приготовлении на гриле или
вертеле.

При наличии съемных
направляющих решетку и противни
вставляйте точно между двумя
прутками одного уровня.

* Комплектация духового шкафа может отличаться в зависимости от модели. Информация в
инструкции является справочной. Уточняйте комплектацию у продавца.

www.maunfeld.ru

-4-

ОПИСАНИЕ ПРИБОРА

КОМПЛЕКТАЦИЯ: ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Чтобы установить решетку, мелкий
или глубокий противень на
телескопические направляющие,
выдвиньте пару направляющих
необходимого уровня.

Установите противень или решетку
на телескопические направляющие
и задвиньте их в духовку до конца.

Убедитесь, что направляющие
задвинуты в духовку до конца, и
закройте дверцу.

Для очистки направляющих используйте только
обычные моющие средства.

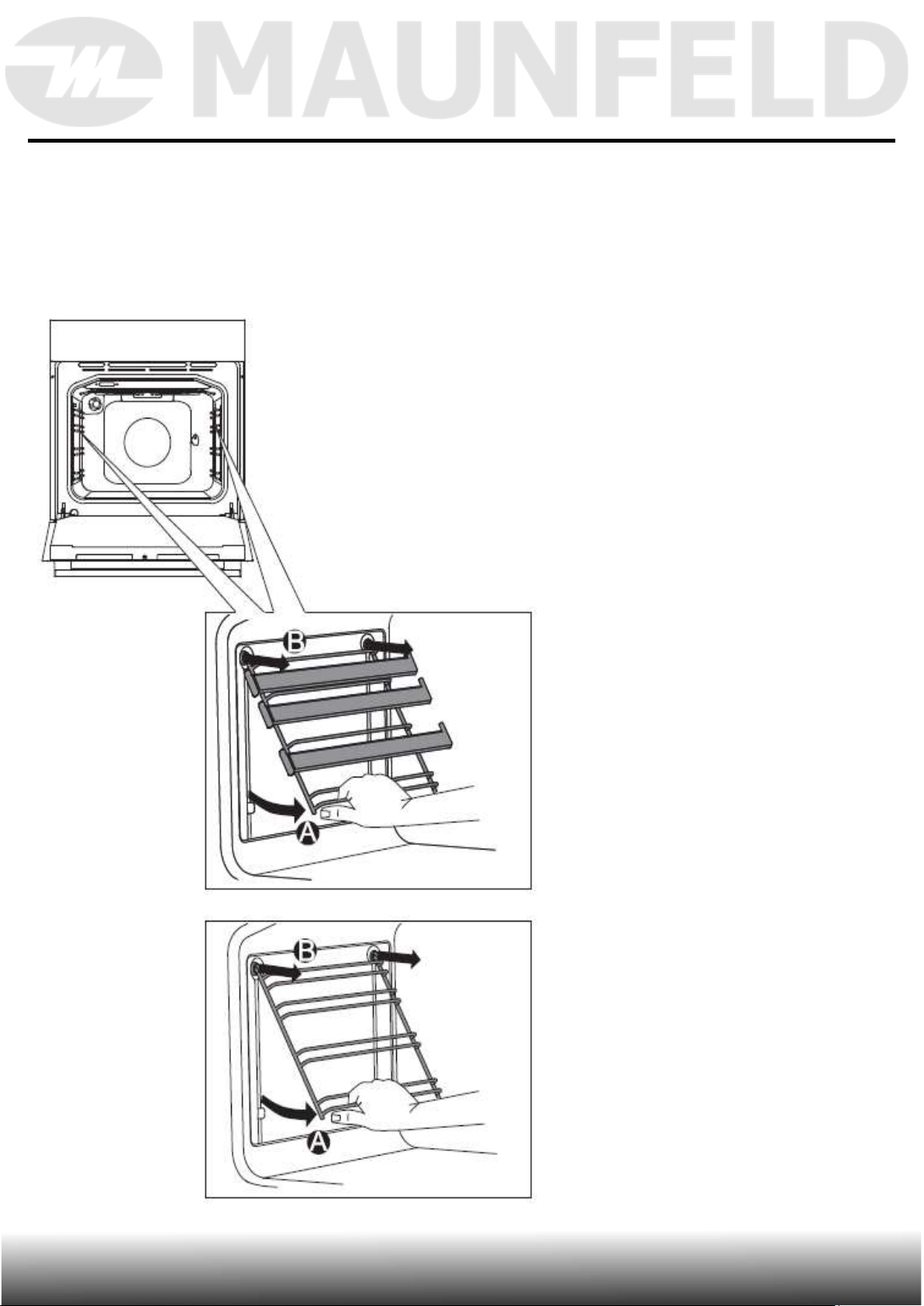

A Приподнимите направляющие

снизу, отведя их от стенки.

B Извлеките направляющие из
гнезд.

www.maunfeld.ru

Телескопические направляющие не
предназначены для мытья в
посудомоечной машине.

-5-

ТЕХНИЧЕСКИЕ ДАННЫЕ

Декларация Соответствия СЕ

Настоящая духовка предназначена только для приготовления пищи.
Любое использование не по предназначению (например, для обогрева
комнаты) не соответствует и опасно. Настоящая духовка разработана и
произведена в соответствии с нижеуказанными директивами и
реализуется в рынке в соответствии с этими директивами:

- Условия безопасности по Директиве 2009/142/ЕС Евросоюза "По
газовому оборудованию"

- Условия безопасности по Директиве 2006/95/ЕС Евросоюза "По
низкому напряжению"

- Условия безопасности по Директиве 93/68/ЕС Евросоюза "По общим
стандартам"

Духовой шкаф предусмотрен для работы в однофазной сети 220-240 В

50-60 Гц. Перед установкой, пожалуйста, внимательно прочитайте
регистрационный бланк, расположенный в нижней передней части
духового шкафа.

ЭКОЛОГИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ

После установки прибора, пожалуйста, выбрасывайте
упаковочный материал, принимая во внимание условия
безопасности и охраны окружающей среды. Для
повторного использования выброшенного упаковочного
материала, выбрасывайте его в специально
предусмотренные мусороприемники, в зависимости от
особенностей мусора (фольга, картон, пенопласт). Прежде
чем выбросить в мусор какой-либо электрический прибор,
отрежьте его кабель, чтобы предотвратить использование
этого прибора другими.

www.maunfeld.ru

-6-

ТЕХНИЧЕСКИЕ ДАННЫЕ

РАСШИФРОВКА АББРЕВИАТУР

MТ – МЕХАНИЧЕСКИЙ ТАЙМЕР

B – BRONZE – ЦВЕТ ФУРНИТУРЫ БРОНЗА
G – GOLD – ЦВЕТ ФУРНИТУРЫ ЗОЛОТО

I – IVORY – ЦВЕТ ФАСАДА СЛОНОВАЯ КОСТЬ
B – BLACK – ЦВЕТ ФАСАДА ЧЕРНЫЙ

R

– RETRO – ДИЗАЙН КЛАССИКА

4

– 4 ФУНКЦИИ

60

– ОБЪЕМ 60 ЛИТРОВ

EOGС604RIB.MT

C

- БУКВЕННОЕ ОБОЗНАЧЕНИЕ МОДЕЛИ

O

- OVEN – ДУХОВКА

E –

ОБОЗНАЧЕНИЕ ПРОИЗВОДСТВЕННОЙ ПЛОЩАДКИ

www.maunfeld.ru

G

- GAS – ГАЗОВАЯ

-7-

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ИНСТРУКЦИЕЙ И
СОХРАНИТЕ ЕЕ ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ!

Допускается использование прибора детьми старше восьми лет и

людьми с ограниченными физическими, двигательными и психическими

способностями, а также людьми, не имеющими достаточного опыта или

знаний для его использования, только под присмотром или если они

были обучены пользованию прибором и осознают возможную

опасность, связанную с неправильной эксплуатацией прибора. Не

позволяйте детям играть с прибором! Дети могут очищать и осуществлять

обслуживание прибора только под присмотром!

ПРЕДУПРЕЖДЕНИЕ!

сильно нагреваются. Будьте осторожны, не прикасайтесь к горячим

деталям. Следите, чтобы дети не находились вблизи прибора. Дети

младше восьми лет должны постоянно находиться под присмотром!

ПРЕДУПРЕЖДЕНИЕ!

чтобы прибор был отключен от электропитания. Опасность удара

электрическим током!

Для очистки прибора не используйте абразивные чистящие средства и

острые металлические скребки, так как они могут повредить поверхности

и защитную эмаль, а также могут привести к растрескиванию стекла.

Не используйте очистители высокого давления и пароструйные

очистители, так как это может вызвать короткое замыкание и привести к

удару электрическим током.

Во время работы прибор и его доступные части

Перед заменой лампочки освещения проверьте,

www.maunfeld.ru

-8-

МЕРЫ БЕЗОПАСНОСТИ

Прибор предназначен для
использования в домашнем
хозяйстве. Не используйте его в

других целях, например, для обогрева
помещений, сушки животных, бумаги,
текстиля и трав, так как это может стать
причиной повреждений и возгорания.

Подключение прибора может
производить только специалист
сервисного центра.

Неквалифицированное подключение и
ремонт могут привести к серьезным
травмам и повреждению прибора.

Следите, чтобы кабели соседних
электроприборов не оказались

Во время работы дверца прибора
сильно нагревается. Для

дополнительной защиты дверца
оборудована вторым стеклом, которое
снижает температуру поверхности
внешнего стекла дверцы.

Шарнир дверцы при нагрузке может
повредиться. Не ставьте тяжелую

посуду на открытую дверцу. Не
опирайтесь на дверцу при очистке
прибора. Не наступайте на открытую
дверцу и не разрешайте детям сидеть
на ней.

Не закрывайте и не загораживайте
вентиляционные отверстия!

зажаты горячей дверцей прибора.

Опасность короткого замыкания!
Поэтому кабели других
электроприборов должны находится на
безопасном расстоянии от прибора.

Во избежание опасных ситуаций

замену присоединительного кабеля

может производить только сервисный
центр или квалифицированный
специалист!

Не ставьте противни и другую
посуду на дно камеры, так как это

препятствует циркуляции воздуха,
надлежащему приготовлению пищи и
может повредить эмаль внутри
камеры.

В целях безопасности держите такие
материалы, как полиэтиленовая
пленка и пенопласт, в недоступном
для детей месте. Иначе они могут
быть опасными.

Возможные несоответствия в
цветовых оттенках между
различными приборами или

компонентами в пределах одной
производственной линии могут
возникать по причине различных
факторов, таких как: различные углы
обозрения, цвет фона, освещение в
помещении.

Производитель не несет гражданской или уголовной ответственности, за
повреждения, причиной которых было игнорирование приведенных указаний по
безопасности и установке прибора.

www.maunfeld.ru

-9-

ПЕРЕД УСТАНОВКОЙ ПРИБОРА

ПРЕДУПРЕЖДЕНИЯ, СВЯЗАННЫЕ С УСТАНОВКОЙ

• Данный прибор не должен использоваться с какой-либо иной целью,
кроме приготовления пищи. Использование в иных целях (например, для
обогрева комнаты) опасно и недопустимо.

• Не накрывайте нижнюю часть духового шкафа алюминиевой фольгой.

• При перемещении прибора, чистке или техническом обслуживании,

выньте вилку из розетки.

• Никогда не тяните за шнур, чтобы вынуть вилку из розетки.

• Ни в коем случае не дотрагивайтесь до прибора, если у Вас мокрые или

влажные руки или ноги.

• Если в результате неосторожности дверца духового шкафа сойдет с
петли, она может повредить Вам руки.

• Если духовой шкаф испортился или не будет работать как положено,
отключите его и выньте вилку из розетки.

• Любой ремонт и техническое обслуживание должны производить
компетентные сервисные организации. При ремонте должны
применяться лишь оригинальные запасные части.

• При нарушении любого из указанных выше условий, Ваш духовой шкаф
может испортиться.

• Производитель не несет ответственности за вред, который может быть
причинен человеку, животным и окружающим предметам в результате
неположенного, неправильного или недопустимого использования
прибора, а также нарушения данных предупреждений.

• Производитель не несет ответственность за повреждения, которые
могут возникнуть в результате опасного и несоответствующего
использования духового шкафа.

www.maunfeld.ru

-10-

УСТАНОВКА ПРИБОРА

ПРЕДУПРЕЖДЕНИЯ ПО МОНТАЖУ

Установка должна производиться компетентным мастером согласно
инструкции. Производитель не несет ответственности за вред,
который может быть причинен человеку, животным и окружающим
предметам из-за неправильной установки прибора.

• Для нормальной работы встроенного духового шкафа размеры ниши
или кухонной тумбы, куда он будет монтироваться, а также выбор
материала, который должен быть устойчив против высоких температур,
должны быть верными. Пожалуйста, производите установку согласно

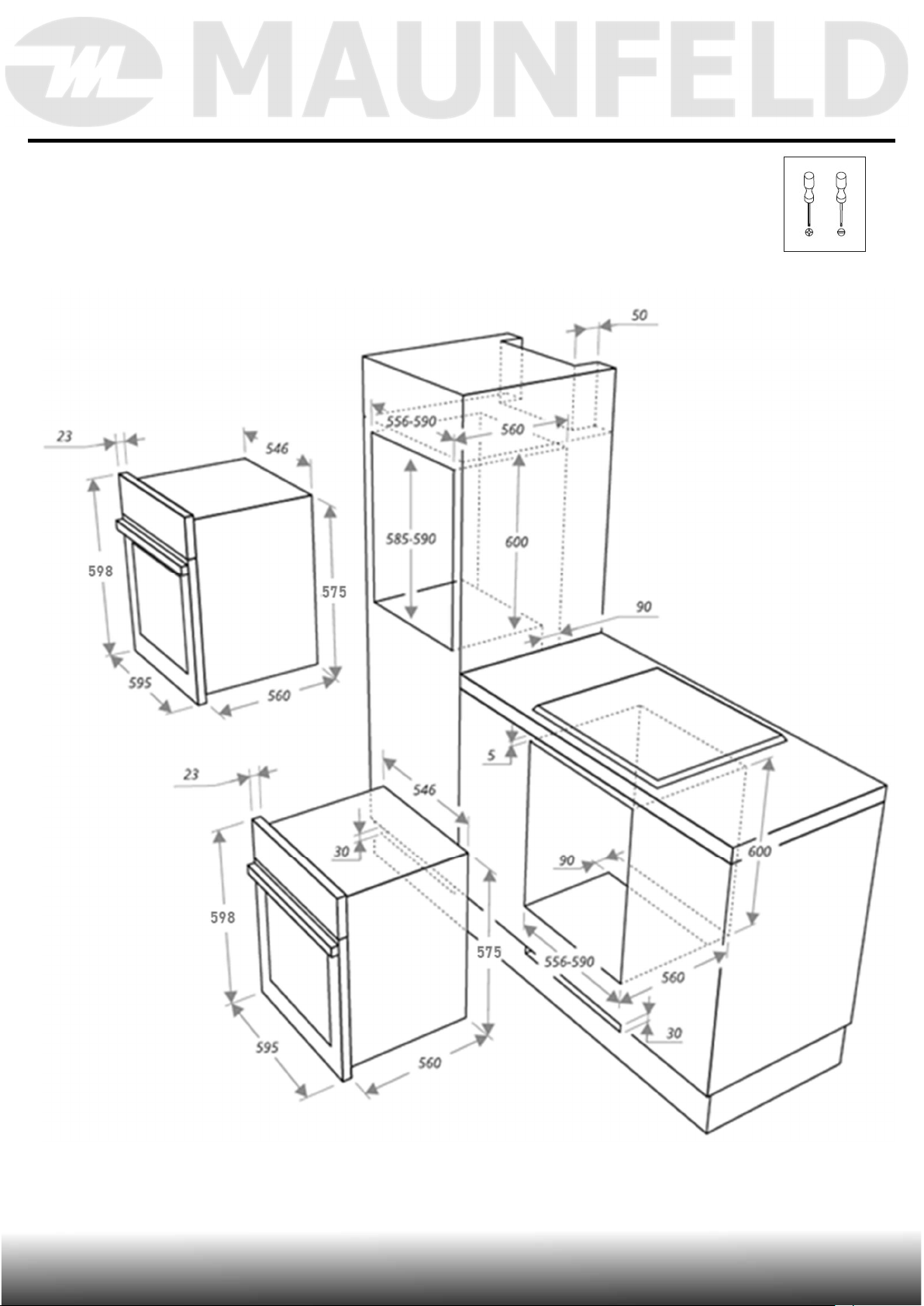

размерам, указанным на рис. 1 или рис. 2

• Стенки мебели, в которую встраивается духовой шкаф, должны быть
жароустойчивы. В особенности, если боковые стенки сделаны из
пиломатериала с покрытием, покрытие должно быть устойчиво против
температуры 100 С. Пластик или клейкое покрытие, не устойчивое перед
такой температурой, может деформироваться.

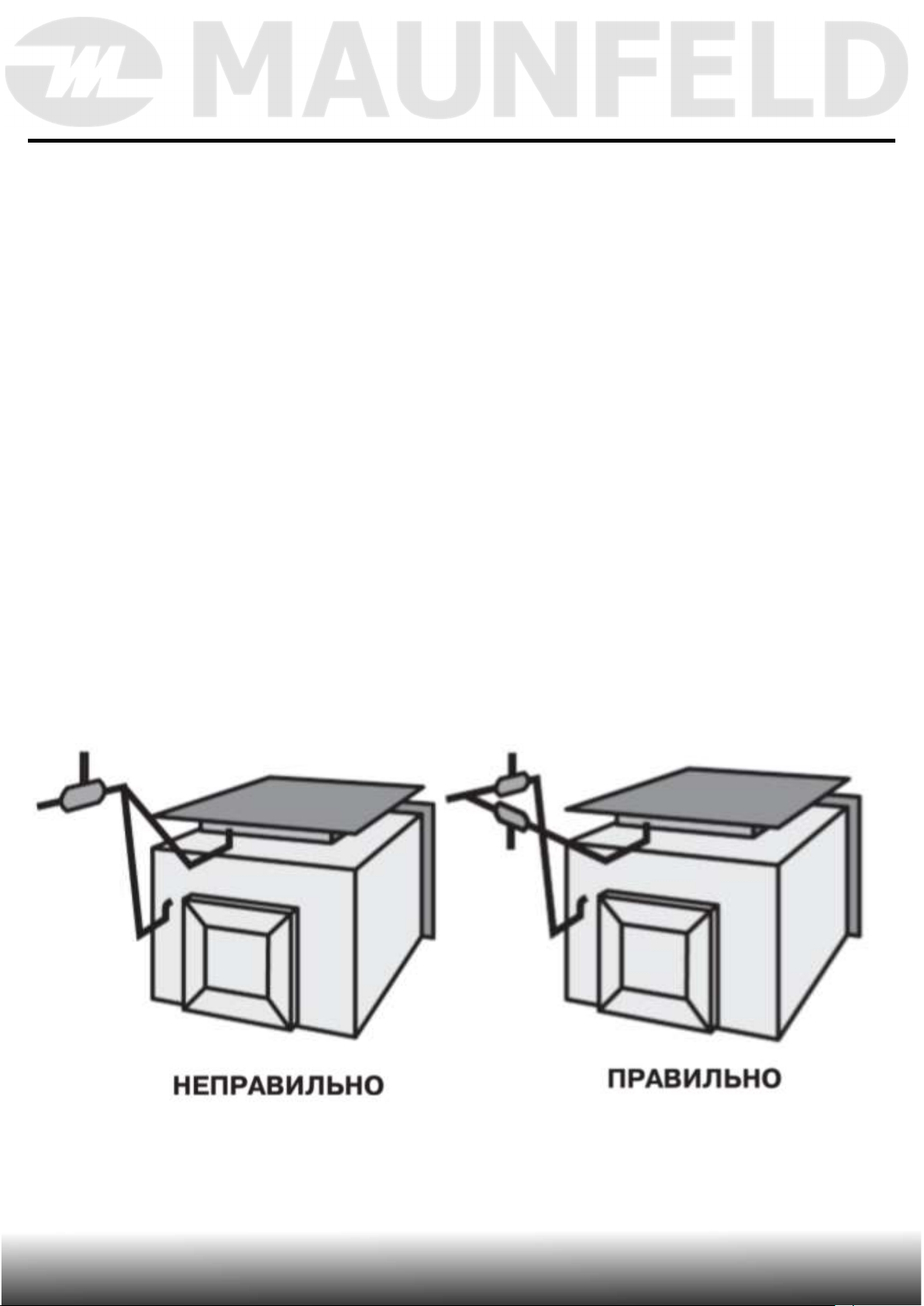

• В целях безопасности, следует предотвратить прямое касание духового
шкафа с электрическими деталями.

• Детали, обеспечивающие изоляцию и защиту, должны быть закреплены
так, чтобы их нельзя было бы удалить каким-либо инструментом.

• Для обеспечения большей циркуляции воздуха монтаж следует
выполнять так, как указано на рис. 1 или на рис. 2

• В кухонном гарнитуре, куда встраивается духовой шкаф, рекомендуется
оставить сзади пустое пространство шириной мин. 40 мм.

• При размещении духового шкафа под него следует установить
подставку, способную выдержать вес духового шкафа.

• Перед установкой духового шкафа подготовьте место для установки
Вашего духового шкафа, организуйте электропроводку.

• Не рекомендуется устанавливать прибор радом с холодильником.

www.maunfeld.ru

-11-

УСТАНОВКА ПРИБОРА

УСТАНОВКА

Этот раздел предназначен для
квалифицированных техников и
содержит инструкции по установке и
обслуживанию духовок в соответствии
с действующими нормами
безопасности. Перед любыми
работами по наладке, обслуживанию и
т.п. отключите духовку от
электрической сети.

РАСПОЛОЖЕНИЕ Духовка должна
устанавливаться и использоваться в
помещениях с постоянной
вентиляцией, для этого необходимо,
чтобы соблюдались следующие
требования:
а) Помещение должно иметь
вентиляционную систему, достаточную
для удаления продуктов сгорания. Это
может быть вытяжка или
электрический вентилятор, который
необходимо включать при работе
духовки (рис. 1). б) Для надлежащего
сгорания в помещение должен
поступать свежий воздух. Для
правильного сгорания необходимо
обеспечить поток воздуха не менее 2
м3/час на каждый киловатт мощности
устанавливаемого оборудования.
Воздух может поступать прямо с улицы
через трубу, конструкция которой не
допускает засорения (рис. 2). Рядом
приведены варианты сечения
вентиляционной трубы в зависимости
от объема помещения, в котором
устанавливается духовка.

www.maunfeld.ru

-12-

УСТАНОВКА ПРИБОРА

УСТАНОВКА

Также воздух может поступать из
смежных комнат (кроме спален и
пожароопасных помещений), если
они имеют подобную же приточную
трубу, и конструкция двери
обеспечивает свободный проход
воздуха (рис. 3).

в) При длительной работе духовки
может потребоваться
дополнительная вентиляция,
например, открытое окно или
наличие кондиционера.

г) Сжиженный газ тяжелее воздуха,
и поэтому скапливается внизу.
Помещения, в которых
устанавливаются баллоны со
сжиженным газом, должны быть
оснащены наружной вентиляцией,
чтобы через нее мог уходить газ в
случае утечки. Нельзя устанавливать
и хранить баллоны с газом в
помещениях, расположенных ниже
уровня пола (в подвалах и
полуподвалах). Рекомендуем
держать в кухне только
используемый баллон и
устанавливать его подальше от
источников тепла (духовок,
каминов, печей и т.п.), способных
нагреть баллон до температуры
выше 50°С.

www.maunfeld.ru

-13-
