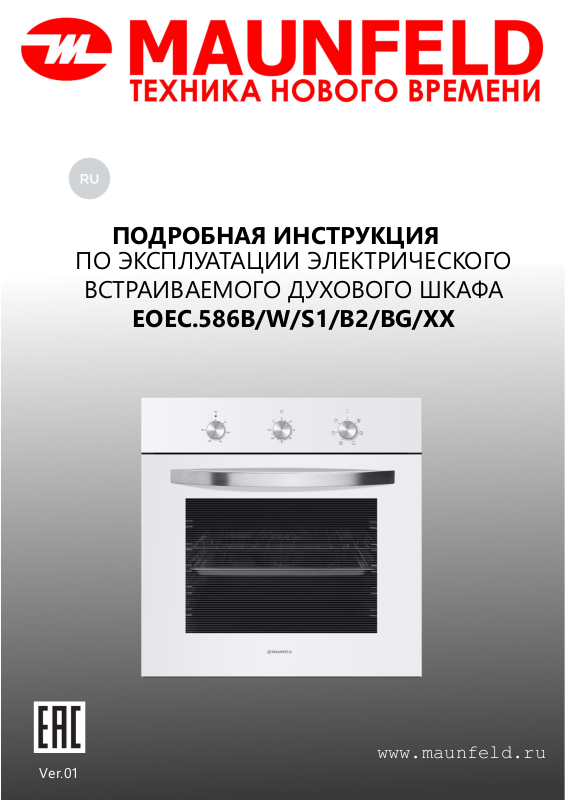

ПОДРОБНАЯ ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ ЭЛЕКТРИЧЕСКОГО

ВСТРАИВАЕМОГО ДУХОВОГО ШКАФА

EOEC.586B/W/S1/B2/BG/XX

Ver.01

www.maunfeld.ru

БЛАГОДАРИМ ВАС

за доверие и поздравляем с приобретением нового изделия.

Для более удобного и простого использования изделия, мы подготовили подробную инструкцию по эксплуатации. Она поможет вам быстрее познакомиться с новым изделием.

Данное руководство содержит важную информацию по безопасной установке, использованию вашего изделия и уходу за ним, а также необходимые предупреждения, которые позволят вам извлечь максимальную пользу из изделия.

Храните данное руководство в надежном и удобном месте с тем, чтобы пользоваться им при необходимости.

Инструкцию по эксплуатации Вы также можете найти на нашем сайте:

www.maunfeld.ru

СОДЕРЖАНИЕ

ПЕРЕД УСТАНОВКОЙ

стр.3

стр.4

стр.6

стр.7

стр.8

стр.9 СОВЕТЫ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ ИЗДЕЛИЯ

стр.11 ПРЕДУПРЕЖДЕНИЯ, СВЯЗАННЫЕ С УСТАНОВКОЙ

ОПИСАНИЕ ИЗДЕЛИЯ

КОМПЛЕКТАЦИЯ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЕ ДАННЫЕ ИЗДЕЛИЯ

ДАННЫЕ ПО ЭНЕРГОПОТРЕБЛЕНИЮ

РАСШИФРОВКА АББРЕВИАТУР

ОПИСАНИЕ ПРИБОРА

ТЕХНИЧЕСКИЕ ДАННЫЕ

МЕРЫ БЕЗОПАСНОСТИ

ПРИБОРА

стр.12

стр.15

стр.16

стр.18

стр.19

стр.20 ПАНЕЛЬ УПРАВЛЕНИЯ

стр.21

стр.22

ПРЕДУПРЕЖДЕНИЯ ПО МОНТАЖУ

УСТАНОВКА ИЗДЕЛИЯ В НИШУ

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

ПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ ДУХОВОГО ШКАФА

ПРЕДВАРИТЕЛЬНЫЙ РАЗОГРЕВ ДУХОВКИ

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ ДУХОВОГО ШКАФА

ФУНКЦИИ ПРИГОТОВЛЕНИЯ

ИЗМЕНЕНИЕ ТЕМПЕРАТУР

УСТАНОВКА ПРИБОРА

ПОСЛЕ УСТАНОВКИ ПРИБОРА

ПАНЕЛЬ УПРАВЛЕНИЯ

ПРИГОТОВЛЕНИЕ

стр.22

УСТАНОВКА ТАЙМЕРА

www.maunfeld.ru

СОДЕРЖАНИЕ

стр.23

стр.24

стр.25

стр.26

стр.27

стр.28

стр.29

стр.30

стр.31

стр.32

РЕШЕНИЕ ПРОБЛЕМ

ПЕРЕД ЧИСТКОЙ ПРИБОРА

ЧИСТКА ПОВЕРХНОСТЕЙ

СТАНДАРТНАЯ ОЧИСТКА РАБОЧЕЙ КАМЕРЫ

ОЧИСТКА СЪЕМНЫХ И ТЕЛЕСКОПИЧЕСКИХ НАПРАВЛЯЮЩИХ

СНЯТИЕ/ УСТАНОВКА ДВЕРИ ДУХОВОГО ШКАФА

СНЯТИЕ/ УСТАНОВКА СТЕКЛА ДВЕРЦЫ

ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ

ИНФОРМАЦИЯ О ТРАНСПОРТИРОВКЕ

УТИЛИЗАЦИЯ

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОСЛЕ ПОКУПКИ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

стр.33

ИНФОРМАЦИЯ ОТ ПРОИЗВОДИТЕЛЯ

www.maunfeld.ru

ОПИСАНИЕ ПРИБОРА

СЪЕМНЫЕ НАПРАВЛЯЮЩИЕ (при наличии)

Съемные направляющие позволяют готовить блюда на пяти уровнях (отсчет уровней производится снизу вверх). Уровни 4 и 5 используются для приготовления на гриле.

ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ (при наличии

Телескопические направляющие могут быть установлены на 2-м, 3-м и 4-м уровне.

ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР (при наличии)

Прибор оборудован автоматическим охлаждающим вентилятором, который принудительно охлаждает корпус и панель управления прибора.

ПРОДЛЕННАЯ РАБОТА ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА

Для дополнительного охлаждения вентилятор продолжает работать еще некоторое время после выключения прибора.

)

www.maunfeld.ru

-3-

ОПИСАНИЕ ПРИБОРА

КОМПЛЕКТАЦИЯ: РЕШЕТКА, ПРОТИВНИ.

РЕШЕТКА

используется для приготовления продуктов под грилем, также на нее можно ставить посуду и противни с блюдом.

На решетке имеется выступы, для безопасного расположения решетки в противне или на столешнице.

МЕЛКИЙ ПРОТИВЕНЬ*

предназначен для приготовления выпечки.

ГЛУБОКИЙ ПРОТИВЕНЬ (при наличии)*

предназначен для запекания мяса и приготовления сочной выпечки. Также может использоваться для сбора жира и мясного сока.

При приготовлении глубокий противень нельзя устанавливать на 1-й уровень, кроме случаев использования глубокого противня для сбора жира и мясного сока при приготовлении на гриле или вертеле.

При наличии съемных направляющих решетку и противни вставляйте точно между двумя прутками одного уровня.

* Комплектация духового шкафа может отличаться в зависимости от модели. Информация в инструкции является справочной. Уточняйте комплектацию у продавца.

www.maunfeld.ru

-4-

ОПИСАНИЕ ПРИБОРА

ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ (ПРИ НАЛИЧИИ)

Чтобы установить решетку, мелкий или глубокий противень на телескопические направляющие, выдвиньте пару направляющих необходимого уровня.

Установите противень или решетку на телескопические направляющие и задвиньте их в духовку до конца.

Убедитесь, что направляющие задвинуты в духовку до конца, и закройте дверцу.

Для очистки направляющих используйте только обычные моющие средства.

A Приподнимите направляющие

снизу, отведя их от стенки.

B Извлеките направляющие из гнезд.

www.maunfeld.ru

Телескопические направляющие не предназначены для мытья в посудомоечной машине.

-5-

ТЕХНИЧЕСКИЕ ДАННЫЕ

Духовой шкаф предусмотрен для работы на одной фазе 220-240 В 50-60 Гц. Перед установкой, пожалуйста, внимательно прочитайте регистрационный бланк, расположенный в нижней передней части духового шкафа.

ХАРАКТЕРИСТИКИ

НАПРЯЖЕНИЕ ПОЛНАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ГРИЛЬ ВЕРХНИЙ НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ НИЖНИЙ НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ НИЖНИЙ + ВЕРХНИЙ НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ НИЖНИЙ + ВЕРХНИЙ НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ + КОНВЕКЦИЯ ГРИЛЬ + ВЕРХНИЙ НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ ГРИЛЬ + КОНВЕКЦИЯ ТУРБОВЕНТИЛЯТОР ПОДСВЕТКА ТЕРМОСТАТ ВЕНТИЛЯЦИОННЫЙ МОТОР ТАЙМЕР

EOEC.586 B/W/S1/B2/BG/XX

220-240 В, 50-60 Гц

2000 Вт 1100 Вт

850 Вт 1150 Вт 2000 Вт 2030 Вт

1950 Вт 1130 Вт

30 Вт 25 Вт

50-250 °C

20 Вт

Механический

НОМИНАЛЬНЫЙ ОБЪЕМ ФАКТИЧЕСКИЙ ОБЪЕМ ВНЕШНИНЕ РАЗМЕРЫ ДУХОВОГО ШКАФА (ШхГхВ) РАЗМЕРЫ КАБИНЫ ДЛЯ МОНТАЖА (ШхГхВ) НЕТТО БРУТТО

595x531x595 мм 665x585x660 мм

56 л

28,5 кг 32,5 кг

ЭКОЛОГИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ

После установки прибора, пожалуйста, выбрасывайте упаковочный материал, принимая во внимание условия безопасности и охраны окружающей среды. Для повторного использования выброшенного упаковочного материала, выбрасывайте его в специально предусмотренные мусороприемники, в зависимости от особенностей мусора (фольга, картон, пенопласт). Прежде чем выбросить в мусор какой-либо электрический прибор, отрежьте его кабель, чтобы предотвратить использование этого прибора другими.

www.maunfeld.ru

-6-

ДАННЫЕ ПО ЭНЕРГОПОТРЕБЛЕНИЮ

Нижеприведенные данные по энергопотреблению духового шкафа проверялись при применении международного стандарта EN 60350-1

ХАРАКТЕРИСТИКИ ЗНАЧЕНИЕ

Наименование модели

Тип духовки Масса прибора (M) Количество камер Источник тепла каждой камеры Объем (V)

Потребление энергии при нагревании стандартного содержимого в камере электрической духовки в процессе одного цикла в стандартном режиме для каждой камеры (электрическая конечная энергия) (EC

electric cavity

Потребление энергии при нагревании стандартного

)

EOEС.586B EOEС.586S1 EOEС.586W EOEС.586B2 EOEС.586BG Электрическая

28,5 кг 1 Электроэнергия 56 л

0.87 кВт·ч/цикл

0.82 кВт·ч/цикл

содержимого в камере электрической духовки в процессе одного цикла в режиме с принудительной циркуляцией воздуха для каждой камеры (электрическая конечная энергия) (EC

Индекс энергетической эффективности (EEI

electric cavity

cavity

)

101,3

Для снижения воздействия на окружающую среду при приготовлении пищи необходимо выбирать режим приготовления с наименьшим уровнем энергопотребления

www.maunfeld.ru

-7-

ТЕХНИЧЕСКИЕ ДАННЫЕ

РАСШИФРОВКА АББРЕВИАТУР

SB – SILVER BLACK – ВОРОНЕНАЯ СТАЛЬ

– STEEL – НЕРЖАВЕЙКА

– WHITE – БЕЛОЕ СТЕКЛО

– BLACK – ЧЕРНОЕ СТЕКЛО

– 6 ФУНКЦИЙ

– ОБЪЕМ 58 ЛИТРОВ

EOEC.586 B/W/S1/SB

- БУКВЕННОЕ ОБОЗНАЧЕНИЕ МОДЕЛИ

- ELECTRIC – ЭЛЕКТРИЧЕСКАЯ

- OVEN – ДУХОВКА

E –

www.maunfeld.ru

ОБОЗНАЧЕНИЕ ПРОИЗВОДСТВЕННОЙ ПЛОЩАДКИ

-8-

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ИНСТРУКЦИЕЙ И СОХРАНИТЕ ЕЕ ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ!

Допускается использование прибора детьми старше восьми лет и людьми с ограниченными физическими, двигательными и психическими способностями, а также людьми, не имеющими достаточного опыта или знаний для его использования, только под присмотром или если они были обучены пользованию прибором и осознают возможную опасность, связанную с неправильной эксплуатацией прибора. Не позволяйте детям играть с прибором! Дети могут очищать и осуществлять обслуживание прибора только под присмотром!

ПРЕДУПРЕЖДЕНИЕ!

сильно нагреваются. Будьте осторожны, не прикасайтесь к горячим деталям. Следите, чтобы дети не находились вблизи прибора. Дети младше восьми лет должны постоянно находиться под присмотром!

ПРЕДУПРЕЖДЕНИЕ!

чтобы прибор был отключен от электропитания. Опасность удара электрическим током!

Для очистки прибора не используйте абразивные чистящие средства и острые металлические скребки, так как они могут повредить поверхности и защитную эмаль, а также могут привести к растрескиванию стекла.

Для очистки прибора не используйте очистители высокого давления и пароструйные очистители, так как это может вызвать короткое

Во время работы прибор и его доступные части

Перед заменой лампочки освещения проверьте,

замыкание и привести к удару электрическим током.

www.maunfeld.ru

-9-
