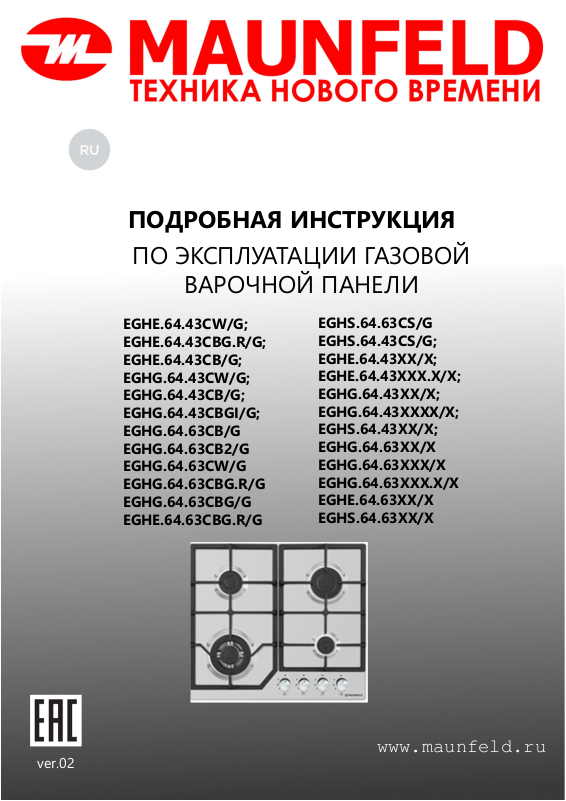

MAUNFELD EGHS.64.63CS-G User Manual

ПОДРОБНАЯ ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ ГАЗОВОЙ

ВАРОЧНОЙ ПАНЕЛИ

EGHE.64.43CW/G; EGHE.64.43CBG.R/G; EGHE.64.43CB/G; EGHG.64.43CW/G; EGHG.64.43CB/G; EGHG.64.43CBGI/G; EGHG.64.63CB/G EGHG.64.63CB2/G EGHG.64.63CW/G EGHG.64.63CBG.R/G EGHG.64.63CBG/G EGHE.64.63CBG.R/G

EGHS.64.63CS/G EGHS.64.43CS/G; EGHE.64.43XX/X; EGHE.64.43XXX.X/X; EGHG.64.43ХХ/Х; EGHG.64.43ХХХХ/Х; EGHS.64.43ХХ/Х; EGHG.64.63XX/X EGHG.64.63XXX/X EGHG.64.63XXX.X/X EGHE.64.63XX/X EGHS.64.63XX/X

ver.02

www.maunfeld.ru

БЛАГОДАРИМ ВАС

за доверие и поздравляем с приобретением нового прибора.

Для более удобного и простого пользования прибором мы подготовили подробную инструкцию по эксплуатации. Она поможет вам быстрее познакомиться с новым прибором.

Данное руководство содержит важную информацию по безопасной установке, использованию вашего прибора и уходу за ним, а также необходимые предупреждения, которые позволят вам извлечь максимальную пользу из изделия.

Храните данное руководство в надежном и удобном месте с тем, чтобы пользоваться им при необходимости.

Инструкцию по эксплуатации Вы также можете найти на нашем сайте:

www.maunfeld.ru

СОДЕРЖАНИЕ

стр.3 МЕРЫ БЕЗОПАСНОСТИ

стр.6

стр. 10

стр.11

стр.13

стр.15

стр.16

стр.18 ПОДГОТОВКА К УСТАНОВКЕ

ТЕХНИЧЕСКИЕ ДАННЫЕ

ДАННЫЕ ПО ЭНЕРГОПОТРЕБЛЕНИЮ

ОПИСАНИЕ ПРИБОРА

ПАНЕЛЬ УПРАВЛЕНИЯ

УПРАВЛЕНИЕ ГАЗОВОЙ ПОВЕРХНОСТЬЮ

ВЫБОР КОНФОРОК И ПОСУДЫ

МЕРЫ БЕЗОПАСНОСТИ

ТЕХНИЧЕСКИЕ ДАННЫЕ

ОПИСАНИЕ ПРИБОРА

ПОДГОТОВКА К УСТАНОВКЕ

стр.22

стр.24

стр.25

стр.26

стр.28 ЧИСТКА И УХОД

стр.30

стр.31

стр.32

стр.33

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ГАЗОСНАБЖЕНИЯ

НАСТРОЙКА ПОД РАЗЛИЧНЫЕ ТИПЫ ГАЗА

ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЧ

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

СЕРВИСНОЕ ОБСЛКЖИВАНИЕ

ИНФОРМАЦИЯ ОТ ПРОИЗВОДИТЕЛЯ

УСТАНОВКА ПРИБОРА

УХОД ЗА ПРИБОРОМ

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

www.maunfeld.ru

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ! УСТАНОВКА ПРИБОРА ДОЛЖНА ОСУЕСТВЛЯТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ!

• Удалите всю упаковку.

• Не устанавливайте и не подключайте прибор, имеющий

повреждения.

• Следуйте приложенным к прибору инструкциям по его установке.

• Обеспечьте наличие минимально допустимых зазоров между

соседними приборами и предметами мебели.

• В случае установки прибора над выдвижными ящиками убедитесь, что между днищем прибора и верхним ящиком имеется достаточное для вентиляции пространство.

• Вставляйте вилку сетевого кабеля в розетку только по окончании установки прибора. Убедитесь, что после установки прибора к вилке электропитания имеется свободный доступ.

• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.

• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за саму вилку.

• Следует использовать подходящие размыкающие устройства: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), автоматы защиты от тока утечки и пускатели.

• Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор между разомкнутыми контактами не менее 3 мм.

• Все подключения к электросети должны производиться квалифицированным электриком.

• Прибор должен быть заземлен.

• Сетевой шнур не должен быть туго натянут.

• Не используйте тройники и удлинители.

www.maunfeld.ru

-3-

МЕРЫ БЕЗОПАСНОСТИ

• При подключении прибора к розеткам, расположенным на близком от него расстоянии, убедитесь, что сетевой шнур или вилка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.

• Все газовые подключения должны производиться квалифицированным специалистом.

• Убедитесь, что вокруг прибора имеется достаточная вентиляция.

• Удостоверьтесь, что вентиляционные отверстия не закрыты.

• Используйте данный прибор в бытовых помещениях.

• Во время работы прибора не оставляйте его без присмотра.

• Не кладите на конфорки столовые приборы или крышки

кастрюль. Они могут сильно нагреться.

• Не используйте прибор в качестве столешницы или подставки для каких-либо предметов.

• При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Не допускайте присутствия открытого пламени и нагретых предметов при использовании для приготовления жиров и масел.

• Образуемые сильно нагретым маслом пары могут привести самопроизвольному возгоранию.

• Не помещайте на прибор, рядом с ним или внутрь него легковоспламеняющиеся вещества.

• Не ставьте на панель управления горячую кухонную посуду.

• Не позволяйте жидкости полностью выкипать из посуды.

• Не допускайте падения на поверхность прибора каких-либо

предметов или кухонной посуды. Это может привести к ее повреждению.

• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.

• Не кладите на прибор алюминиевую фольгу.

www.maunfeld.ru

-4-

МЕРЫ БЕЗОПАСНОСТИ

• Использование газового прибора для приготовления пищи приводит к выделению тепла и влаги в помещении. Обеспечьте достаточную вентиляцию помещения, в котором установлен прибор.

• Данный прибор предназначен только для приготовления пищи. Его не следует использовать в других целях, например, для обогрева помещений.

• Не вынимайте из панели управления кнопки, ручки или уплотнители. Вода может попасть внутрь прибора и привести к повреждениям.

• Перед каждой очисткой выключайте прибор и давайте ему остыть.

• Протирайте прибор мягкой влажной тряпкой. Используйте только нейтральные моющие средства. Не используйте абразивные средства, абразивные губки, растворители или металлические предметы.

• Не мойте горелки в посудомоечной машине.

Настоящий прибор сделан в соответствии со следующими положениями ЕС: 90/396/ЕЕС «Стандарты по газовой безопасности» 73/23/ЕЕС «Низковольтные устройства» 89/336/ЕЕС «Электромагнетическое соответствие» 93/68/ЕЕС «Общие стандарты» 89/109/ЕЕС «Кухонные приборы и утварь»

www.maunfeld.ru

-5-

ТЕХНИЧЕСКИЕ ДАННЫЕ

Подсоединение варочной панели к трубе системы газоснабжения или к баллону с газом должно выполняться только квалифицированным специалистом, в соответствии с действующими нормами безопасности и приведенным таблицам ниже.

ВИД ГАЗА G20 (ПРИРОДНЫЙ ГАЗ)

ДАВЛЕНИЕ ГАЗА

20 МБАР

Горелка Вход мощности

(кВт)

Маленькая конфорка 1,00 0,72

Средняя конфорка 1,7 0,97

Большая конфорка 2,6 1,15

ВОК-конфорка 2,5/3,80 1,15/1,4

ВИД ГАЗА G30 (ПРИРОДНЫЙ ГАЗ)

ДАВЛЕНИЕ ГАЗА

Горелка Вход мощности

(кВт)

Маленькая конфорка 1,00 0,50

Средняя конфорка 1,7 0,65

Большая конфорка 2,6 0,85

ВОК-конфорка 2,5/3,8 0,82/1,00

Инжекторы

28-30 МБАР

Инжекторы

www.maunfeld.ru

-6-

ТЕХНИЧЕСКИЕ ДАННЫЕ

www.maunfeld.ru

-7-

ТЕХНИЧЕСКИЕ ДАННЫЕ

РАСШИФРОВКА АББРЕВИАТУРЫ

ВОК КОНФОРКА

4 – 6 –

3 –

РЕШЕТКА СО СКОСОМ РЕШЕТКА ЦЕЛЬНАЯ

4 – КОЛИЧЕСТВО КОНФОРОК

6 –

60 см ШИРИНА

С –

ЧУГУННЫЕ РЕШЕТКИ

W – В S R BGI BG СB2

УПРАВЛЕНИЯ

БЕЛЫЙ

– ЧЕРНЫЙ

– НЕРЖАВЕЙКА

РУСТИКА

– СЛОНОВАЯ КОСТЬ

– БЕЖЕВЫЙ

– ЧЁРНЫЕ РУЧКИ

EGHЕ.64.43CWG/G

Е G S

Н -

GAS – ГАЗОВАЯ

HOB – ПАНЕЛЬ

G –

ENAMEL– ЭМАЛЬ

GLASS – СТЕКЛО

STAINLESS STEEL– НЕРЖАВЕЮЩАЯ СТАЛЬ

ГАЗ-КОНТРОЛЬ

E –

ОБОЗНАЧЕНИЕ ПРОИЗВОДСТВЕННОЙ ПЛОЩАДКИ

www.maunfeld.ru

-8-

ТЕХНИЧЕСКИЕ ДАННЫЕ

ХАРАКТЕРИСТИКИ

НАПРЯЖЕНИЕ ОБЩАЯ МОЩНОСТЬ

G20 (2H) 20 мбар = G30/31 (3B/P) 30 мбар =

КАТЕГОРИЯ ПОДКЛЮЧЕНИЕ ГАЗОВОЙ МАГИСТРАЛИ

EGHE.64.43CW/G; ; EGHG.64.43CBGI/G EGHE.64.43CBG.R/G; EGHS.64.43CS/G; EGHE.64.43CB/G; EGHE.64.43XX/X; EGHE.64.43XXX.X/X; EGHS.64.43ХХ/Х;

EGHG.64.43CW/G; EGHG.64.43CB/G; EGHG.64.43ХХ/Х; EGHG.64.43ХХХХ/Х; EGHG.64.63CB/G EGHG.64.63CB2/G EGHG.64.63CW/G EGHG.64.63CBG.R/G EGHG.64.63CBG/G EGHE.64.63CBG.R/G EGHS.64.63CS/G EGHG.S E 64.63XXX/X

220-240 В 50-60 Гц

7 кВт 672 г/ час

II2H3B/P

G 1/2”

7 кВт 503 г/час

ПОДВОД ГАЗА УПРАВЛЕНИЕ

G20 (2H) 20 мбар (природный газ) Механическое

Нержавеющая сталь; Металл+эмаль;

МАТЕРИАЛ ИСПОЛНЕНИЯ

Жаропрочное стекло.

ТИП ВАРОЧНОЙ

Газовая

ПОВЕРХНОСТИ КОЛИЧЕСТВО

4 шт.

НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ МАТЕРИАЛ РЕШЕТОК Чугун

АВТОПОДЖИГ Да ГАЗ-КОНТРОЛЬ Да ВОК-КОНФОРКА Да

По умолчания установлены жиклеры для

ЖИКЛЕРЫ

магистрального газа. Для баллонного газа жиклеры находятся вместе с инструкцией по эксплуатации.

ВНЕШНИНЕ РАЗМЕРЫ (ШхГхВ) РАЗМЕРЫ ДЛЯ МОНТАЖА (ШхГ)

www.maunfeld.ru

590x515x51 мм

560x485 мм

-9-

ДАННЫЕ ПО ЭНЕРГОПОТРЕБЛЕНИЮ

ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ МОДЕЛИ

ТИП ПОВЕРХНОСТИ ТИП КОНФОРОК НОМИНАЛЬНАЯ МОЩНОСТЬ ГАЗА

НОМИНАЛЬНАЯ МОЩНОСТЬ КОНФОРОК

ЗНАЧЕНИЕ

EGHE.64.43CW/G; EGHE.64.43CBG.R/G; EGHE.64.43CB/G; EGHG.64.43CW/G; EGHG.64.43CB/G; EGHG.64.43CBGI/G; EGHS.64.43CS/G; EGHG.64.63CB/G EGHG.64.63CB2/G EGHG.64.63CW/G

Газовая Газовые

8200 Вт 1 х 3800 Вт 2 х 1700 Вт 1 х 1000 Вт

EGHE.64.43XX/X; EGHE.64.43XXX.X/X; EGHG.64.43ХХ/Х; EGHG.64.43ХХХХ/Х; EGHS.64.43ХХ/Х; EGHG.64.63CBG.R/G EGHG.64.63CBG/G EGHE.64.63CBG.R/G EGHS.64.63CS/G EGHG E S.64.63XXX/X

ПОТРЕБЛЯЕМАЯ ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ

0,1 кВт

ЭКОЛОГИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ

После установки изделия, пожалуйста, выбрасывайте упаковочный материал, принимая во внимание условия безопасности и охраны окружающей среды. Для повторного использования выброшенного упаковочного материала, выбрасывайте его в специально предусмотренные мусороприемники, в зависимости от особенностей мусора (фольга, картон, пенопласт). Прежде чем выбросить в мусор какойлибо электрическое изделие, отрежьте его кабель, чтобы предотвратить использование этого изделия другими.

www.maunfeld.ru

-10-
