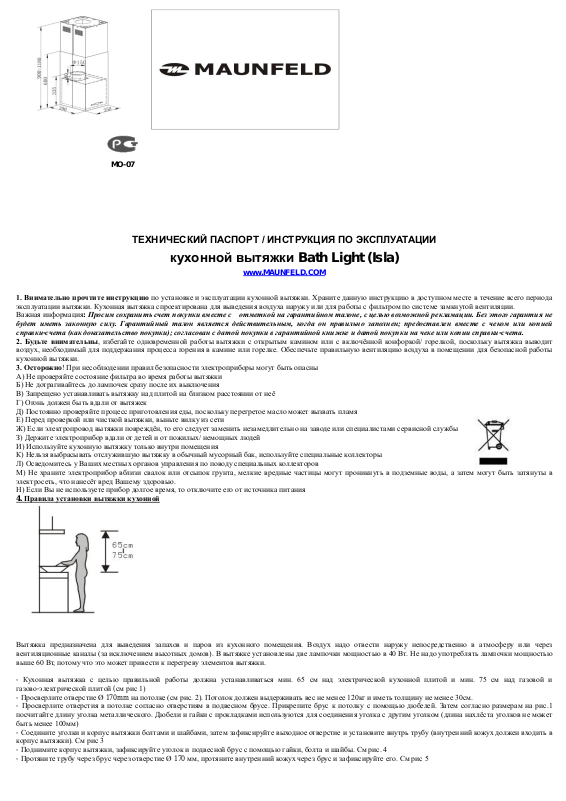

MO-07
ТЕХНИЧЕСКИЙ ПАСПОРТ / ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
кухонной вытяжки Bath Light (Isla)
www.MAUNFELD.COM
1. Внимательно прочтите инструкцию по установке и эксплуатации кухонной вытяжки. Храните данную инструкцию в доступном месте в течение всего периода
эксплуатации вытяжки. Кухонная вытяжка спроектирована для выведения воздуха наружу или для работы с фильтром по системе замкнутой вентиляции.
Важная информация: Просим сохранить счет покупки вместе с отметкой на гарантийном талоне, с целью возможной рекламации. Без этого гарантия не
будет иметь законную силу. Гарантийный талон является действительным, когда он правильно заполнен; предоставлен вместе с чеком или копией
справки-счета (как доказательство покупки); согласован с датой покупки в гарантийной книжке и датой покупки на чеке или копии справки-счета.
2. Будьте внимательны, избегайте одновременной работы вытяжки с открытым камином или с включённой конфоркой/ горелкой, поскольку вытяжка выводит
воздух, необходимый для поддержания процесса горения в камине или горелке. Обеспечьте правильную вентиляцию воздуха в помещении для безопасной работы
кухонной вытяжки.
3. Осторожно! При несоблюдении правил безопасности электроприборы могут быть опасны
А) Не проверяйте состояние фильтра во время работы вытяжки
Б) Не дотрагивайтесь до лампочек сразу после их выключения
В) Запрещено устанавливать вытяжку над плитой на близком расстоянии от неё
Г) Огонь должен быть вдали от вытяжек
Д) Постоянно проверяйте процесс приготовления еды, поскольку перегретое масло может вызвать пламя
Е) Перед проверкой или чисткой вытяжки, выньте вилку из сети
Ж) Если электропровод вытяжки повреждён, то его следует заменить незамедлительно на заводе или специалистами сервисной службы
З) Держите электроприбор вдали от детей и от пожилых/ немощных людей
И) Используйте кухонную вытяжку только внутри помещения
К) Нельзя выбрасывать отслужившую вытяжку в обычный мусорный бак, используйте специальные коллекторы
Л) Осведомитесь у Ваших местных органов управления по поводу специальных коллекторов
М) Не храните электроприбор вблизи свалок или отсыпок грунта, мелкие вредные частицы могут проникнуть в подземные воды, а затем могут быть затянуты в
электросеть, что нанесёт вред Вашему здоровью.
Н) Если Вы не используете прибор долгое время, то отключите его от источника питания
4. Правила установки вытяжки кухонной
Вытяжка предназначена для выведения запахов и паров из кухонного помещения. Воздух надо отвести наружу непосредственно в атмосферу или через
вентиляционные каналы (за исключением высотных домов). В вытяжке установлены две лампочки мощностью в 40 Вт. Не надо употреблять лампочки мощностью
выше 60 Вт, потому что это может привести к перегреву элементов вытяжки.
- Кухонная вытяжка с целью правильной работы должна устанавливаться мин. 65 см над электрической кухонной плитой и мин. 75 см над газовой и
газово-электрической плитой (см рис 1)
- Просверлите отверстие Ø 170mm на потолке (см рис. 2). Потолок должен выдерживать вес не менее 120кг и иметь толщину не менее 30см.
- Просверлите отверстия в потолке согласно отверстиям в подвесном брусе. Прикрепите брус к потолку с помощью дюбелей. Затем согласно размерам на рис.1
посчитайте длину уголка металлического. Дюбели и гайки с прокладками используются для соединения уголка с другим уголком (длина нахлёста уголков не может
быть менее 100мм)
- Соедините уголки и корпус вытяжки болтами и шайбами, затем зафиксируйте выходное отверстие и установите внутрь трубу (внутренний кожух должен входить в
корпус вытяжки). См рис 3
- Поднимите корпус вытяжки, зафиксируйте уголок и подвесной брус с помощью гайки, болта и шайбы. См рис. 4
- Протяните трубу через брус через отверстие Ø 170 мм, протяните внутренний кожух через брус и зафиксируйте его. См рис 5
Page 2
2
2
Pic 1 Pic 2 Pic 3
Номинальное напряжение
230 V — 50 Hz
Мощность мотора
350 Вт
Мощность лампочек
Галоген 2 х 20Вт
Производительность
Диаметр воздуховода
1050 м3/ч
150 мм
Pic 4 Pic 5
Общие указания: Перед монтажом, пожалуйста, проверьте напряжение(V) и частоту (Hz) соответствие их параметрам, которые находятся на табличке номинальной.
Номинальная табличка находится внутри вытяжки.
Технические данные:
Корпус вытяжки изготовлен из стального листа покрытого порошковым лаком либо из нержавеющего стального листа (INOX).
5. Выведение воздуха наружу Кухонная вытяжка подключается к вентиляционным каналам с помощью металлических гофр-труб диаметром 150 мм. Нельзя
выводить воздух через вентиляционные каналы, которые предназначены для вытягивания дыма и продуктов горения из оборудования, которое работает на газе или
другом топливе. Гофратруба в комплект поставки кухонных вытяжек не входят и должна приобретаться отдельно, исходя из расстояния от выходного отверстия до
отверстия вентиляционного канала
Замкнутая вентиляция Вытяжка может применяться с угольным фильтром (запаховым), который производит очистку воздуха. Фильтр можно установить на
пластиковом ободе турбины. В таком режиме очищенный воздух возвращается назад в помещение и вытяжка может работать без подключения к вентиляционным
каналам. Угольный фильтр в комплект поставки кухонных вытяжек не входят и должен приобретаться отдельно.
Электрическая сеть Убедитесь, что электрическая сеть имеет то же самое напряжение, как на номинальной табличке внутри вытяжки. Подключать
электрооборудование к сети электрического тока можно только с помощью специалиста. Оборудование должно быть установлено таким образом, чтобы лёгкий
доступ к нему и лёгкое отключение от сети были обечпечены.
6. Работа Для правильной работы вытяжки ее надо включать немедленно после включения кухонной плиты. После окончания приготовления необходимо
выждать 15 мин, и тогда выключить вытяжку. При приготовлении пищи следует избегать сквозняков, которые могут распространять запах в другие помещения.
Подключите вытяжку к сети
1. Нажмите на кнопку “ ”, внутренний индикатор загорится, мотор начнёт работать на первой (низкой) скорости. Нажмите вновь, мотор остановит
работу.
2. Нажмите на кнопку “ ”, внутренний индикатор загорится, мотор начнёт работать на второй (средней) скорости. Нажмите вновь, мотор остановит
работу.
3. Нажмите на кнопку “ ” , внутренний индикатор загорится, мотор начнёт работать на второй (средней) скорости. Нажмите вновь, мотор остановит
работу.
Page 3
1
2
4. Нажмите на кнопку “ ”, обе лампочки загорятся. Нажмите ещё раз, они выключатся.
Внимание: Если вытяжка работает с другим неэлектрическим оборудованием для обогрева (кухня печь, газовый проточный нагреватель и т.п.) давление в
помещении не должно быть выше 4 Ра (4х10
7. Правила чистки кухонной вытяжки
Чистка вытяжки должна производиться 1 раз в 2 месяца
- Перед чисткой надо отключить вытяжку от сети. Надо мыть в тёплой воде с мылом мягкой губкой без использования абразивных материалов. При регулярной
очистке срок службы вытяжки увеличивается. Не надо чисть двигатель!
-Фильтры можно мыть и в посудомоечной машине
Насыщенность угольного фильтра зависит от частоты использования вытяжки, типа приготавливаемой еды и регулярности очистки противо-жировых фильтров.
Чистку надо производить с соблюдением данной инструкции, неправильная чистка может привести к риску возникновения огня!
Замена фильтров и сеток Кухонная вытяжка может быть снабжена фильтром алюминиевым. Фильтр фиксируется пружинным замком.
- Алюминиевые фильтры могут поменять цвет после нескольких раз чистки. Это не является дефектом. Это обычное свойство алюминия, и такие фильтры
рекомендуется менять 1 раз в 4 месяца.
Замена лампочек Лампочки установлены в колпаке вытяжки.
Срок гарантийного ремонта Гарантия 12 месяцев, вступает в силу от момента покупки оборудования. Все гарантийные требования теряют силу по истечении
последнего дня гарантийного срока на данный продукт с момента покупки.
7.1. Если на дисплее вместо скорости появилась буква F, то это напоминание, что нужно мыть алюминиевые фильтры. Если не хотите мыть фильтр сразу и
продолжить пока работу, то надо нажать на символ «минус» на дисплее в течение 10 секунд, и символ F исчезнет.
Гарантия недействительна в следующих случаях:
механических повреждений, загрязнений, переделок, конструкторских
изменений, действий, связанных с неправильным содержанием и чисткой
оборудования, аварий, стихийных бедствий, химического воздействия,
атмосферных явлений (обесцвечивания и т.п.), неправильного хранения,
самостоятельного ремонта, неправильной установки оборудования
неправильной эксплуатации оборудования
Также гарантия не действует, если технические параметры вытяжки были
подобраны в соответствии с некорректными данными покупателя.
-5
бар).
