MAUNFELD Bath Light 35 User Manual

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

КУХОННАЯ ВЫТЯЖКА

Bath Light (Isla)

1. Внимательно прочтите инструкцию по установке и эксплуатации кухонной вытяжки. Храните
данную инструкцию в доступном месте в течение всего периода эксплуатации вытяжки. Кухонная
вытяжка спроектирована для выведения воздуха наружу или для работы с фильтром по системе
замкнутой вентиляции.

Важная информация: Просим сохранить счет покупки вместе с отметкой на гарантийном

талоне, с целью возможной рекламации. Без этого гарантия не будет иметь законную силу.
Гарантийный талон является действительным, когда он правильно заполнен; предоставлен
вместе с чеком или копией справки-счета (как доказательство покупки); согласован с датой
покупки в гарантийной книжке и датой покупки на чеке или копии справки-счета.

2. Будьте внимательны, избегайте одновременной работы вытяжки с открытым камином или с

включённой конфоркой/ горелкой, поскольку вытяжка выводит воздух, необходимый для
поддержания процесса горения в камине или горелке. Обеспечьте правильную вентиляцию воздуха
в помещении для безопасной работы кухонной вытяжки.

3. Осторожно! При несоблюдении правил безопасности электроприборы могут быть опасны

А) Не проверяйте состояние фильтра во время работы вытяжки

Б) Не дотрагивайтесь до лампочек сразу после их выключения

В) Запрещено устанавливать вытяжку над плитой на близком расстоянии от неё

Г) Огонь должен быть вдали от вытяжек

Д) Постоянно проверяйте процесс приготовления еды, поскольку перегретое масло может вызвать
пламя

Е) Перед проверкой или чисткой вытяжки, выньте вилку из сети

Ж) Если электропровод вытяжки повреждён, то его следует заменить незамедлительно
на заводе или специалистами сервисной службы

З) Держите электроприбор вдали от детей и от пожилых/ немощных людей

И) Используйте кухонную вытяжку только внутри помещения

К) Нельзя выбрасывать отслужившую вытяжку в обычный мусорный бак, используйте специальные
коллекторы

Л) Осведомитесь у Ваших местных органов управления по поводу специальных коллекторов

М) Не храните электроприбор вблизи свалок или отсыпок грунта, мелкие вредные частицы могут
проникнуть в подземные воды, а затем могут быть затянуты в электросеть, что нанесёт вред
Вашему здоровью.

Н) Если Вы не используете прибор долгое время, то отключите его от источника питания

4. Правила установки вытяжки кухонной

Вытяжка предназначена для выведения запахов и паров из кухонного помещения. Воздух надо
отвести наружу непосредственно в атмосферу или через вентиляционные каналы (за исключением
высотных домов). В вытяжке установлены две лампочки мощностью в 40 Вт. Не надо употреблять
лампочки мощностью выше 60 Вт, потому что это может привести к перегреву элементов вытяжки.

- Кухонная вытяжка с целью правильной работы должна устанавливаться мин. 65 см над
электрической кухонной плитой и мин. 75 см над газовой и газово-электрической плитой (см рис 1)

- Просверлите отверстие Ø 170mm на потолке (см рис. 2). Потолок должен выдерживать вес не
менее 120кг и иметь толщину не менее 30см.

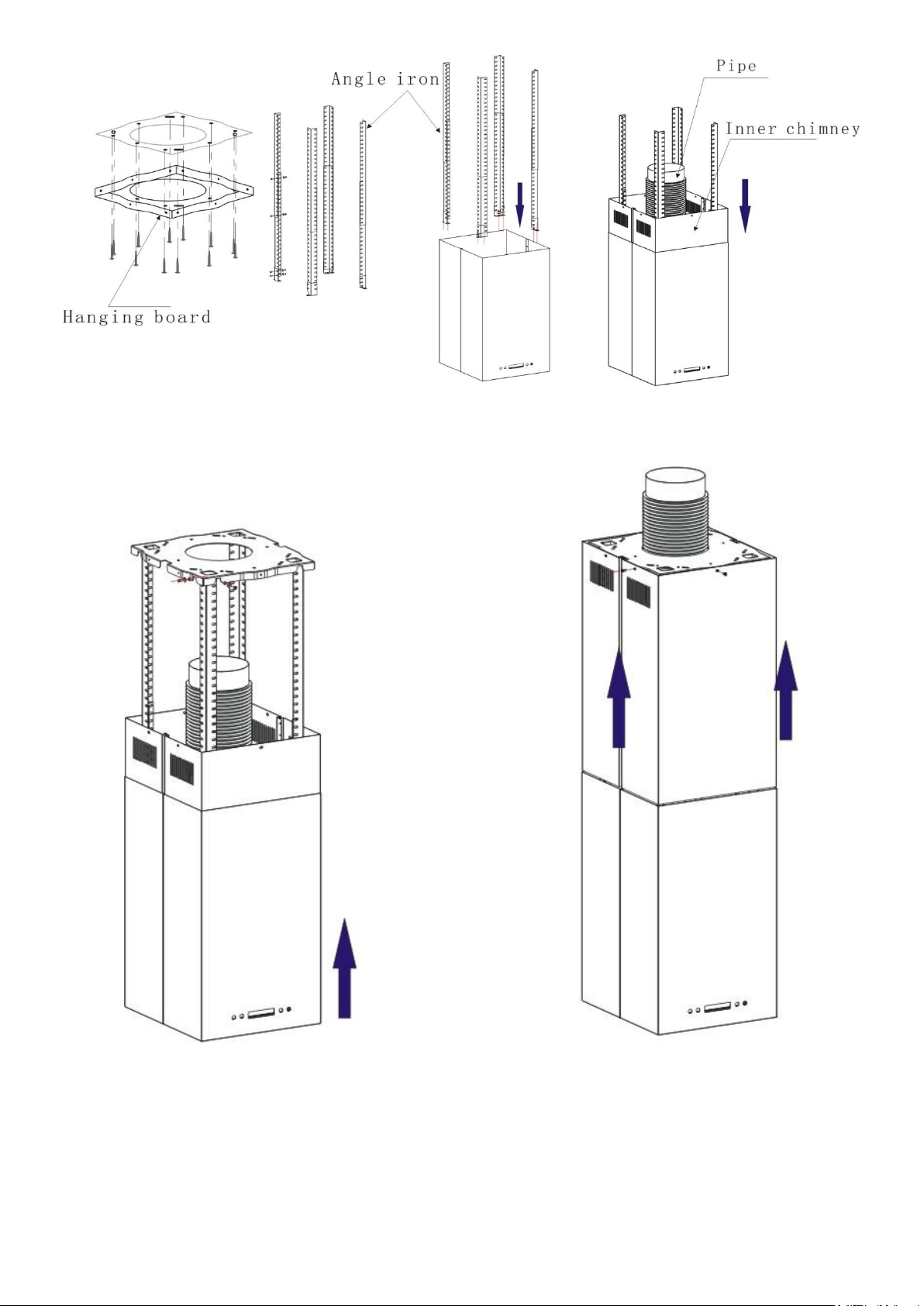

- Просверлите отверстия в потолке согласно отверстиям в подвесном брусе. Прикрепите брус к
потолку с помощью дюбелей. Затем согласно размерам, на рис.1 посчитайте длину уголка
металлического. Дюбели и гайки с прокладками используются для соединения уголка с другим
уголком (длина нахлёста уголков не может быть менее 100мм)

- Соедините уголки и корпус вытяжки болтами и шайбами, затем зафиксируйте выходное отверстие
и установите внутрь трубу (внутренний кожух должен входить в корпус вытяжки). См рис 3

- Поднимите корпус вытяжки, зафиксируйте уголок и подвесной брус с помощью гайки, болта и
шайбы. См рис. 4

- Протяните трубу через брус через отверстие Ø 170 мм, протяните внутренний кожух через брус и
зафиксируйте его. См рис 5
