Maunfeld ANCONA PLUS A 90 User Manual

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

КУХОННАЯ ВЫТЯЖКА

Ancona PlusА (Glass Isla)

1. Внимательно прочтите инструкцию по установке и эксплуатации кухонной вытяжки. Храните

данную инструкцию в доступном месте в течение всего периода эксплуатации вытяжки. Кухонная
вытяжка спроектирована для выведения воздуха наружу или для работы с фильтром по системе

замкнутой вентиляции.
Важная информация: Просим сохранить счет покупки вместе с отметкой на гарантийном

талоне, с целью возможной рекламации. Без этого гарантия не будет иметь законную
силу. Гарантийный талон является действительным, когда он правильно заполнен;

предоставлен вместе с чеком или копией справки-счета (как доказательство покупки);

согласован с датой покупки в гарантийной книжке и датой покупки на чеке или копии

справки-счета.

2. Будьте внимательны, избегайте одновременной работы вытяжки с открытым камином или с
включённой конфоркой/ горелкой, поскольку вытяжка выводит воздух, необходимый для
поддержания процесса горения в камине или горелке. Обеспечьте правильную вентиляцию воздуха

в помещении для безопасной работы кухонной вытяжки.

3. Осторожно! При несоблюдении правил безопасности электроприборы могут быть опасны
А) Не проверяйте состояние фильтра во время работы вытяжки
Б) Не дотрагивайтесь до лампочек сразу после их выключения
В) Запрещено устанавливать вытяжку над плитой на близком расстоянии от неё
Г) Огонь должен быть вдали от вытяжек

Д) Постоянно проверяйте процесс приготовления еды, поскольку перегретое масло может вызвать

пламя
Е) Перед проверкой или чисткой вытяжки, выньте вилку из сети

Ж) Если электропровод вытяжки повреждён, то его следует заменить незамедлительно

на заводе или специалистами сервисной службы
З) Держите электроприбор вдали от детей и от пожилых/ немощных людей
И) Используйте кухонную вытяжку только внутри помещения

К) Нельзя выбрасывать отслужившую вытяжку в обычный мусорный бак, используйте специальные

коллекторы
Л) Осведомитесь у Ваших местных органов управления по поводу специальных коллекторов

М) Не храните электроприбор вблизи свалок или отсыпок грунта, мелкие вредные частицы могут
проникнуть в подземные воды, а затем могут быть затянуты в электросеть, что нанесёт вред

Вашему здоровью.
Н) Если Вы не используете прибор долгое время, то отключите его от источника питания

4. Правила установки вытяжки кухонной

- Кухонная вытяжка с целью правильной работы должна устанавливаться мин. 66 см над
электрической кухонной плитой и мин. 75 см над газовой и газово-электрической плитой.

Вытяжка предназначена для выведения запахов и паров из кухонного помещения. Воздух надо
отвести наружу непосредственно в атмосферу или через вентиляционные каналы (за исключением

высотных домов).

1. Потолок должен выдерживать как минимум 40кг веса, толщина потолка должна быть ≧30MM,
см. фото 2, просверлите 1*170mm круглую дырочку в потолке.

2. Согласно расстояниям дырочек на подвесном брусе, просверлите 12 дырочек в потолке (см.

рис 2), и используйте 12шт больших плоских винтов ST6*40mm для фиксации подвесного бруса

к потолку, а затем используйте 8штук M4*10 винтов и M4 гаек с уплотняющей прокладкой для

присоединения стального уголка к подвесному брусу (см. рис.1), посчитав длину стального
уголка, и 16штук M4*10 больших плоских винтов и M4 гаек с уплотняющей прокладкой для

соединения двух стальных уголков (длина перекрытия уголка должна быть не менее 100MM)

3. Вытяните одну сторону гофры через отверстие170MM, см рис. 3.

4. Используйте 4шт ST4*8 больших плоских винтов для присоединения внутреннего кожуха к

подвесному брусу, затем поместите внешний кожух и с помощью двух крюков присоедините

внешний кожух, см. рис. 4.

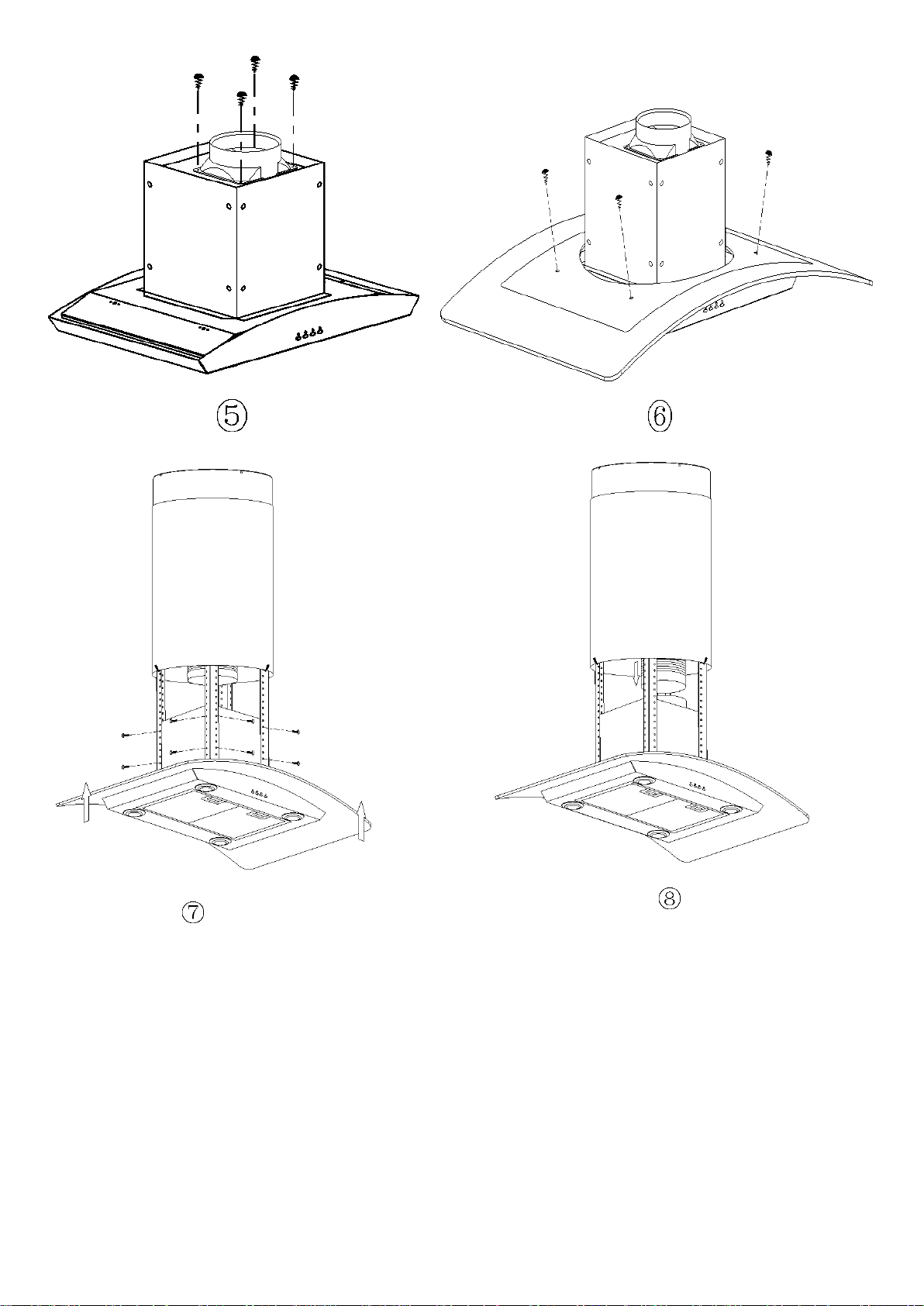

5. Для установки выхода используйте 4шт ST4*8 больших плоских винтов, см. рис.5.

6. Поправьте 4 винта на стекле, зафиксировав стекло плотнее к вытяжке, см. рис. 6.

7. Зафиксируйте прямо вытяжку, используйте 16штук M4*10 больших плоских винтов для

присоединения корпуса вытяжки к уголку, см рис 7.

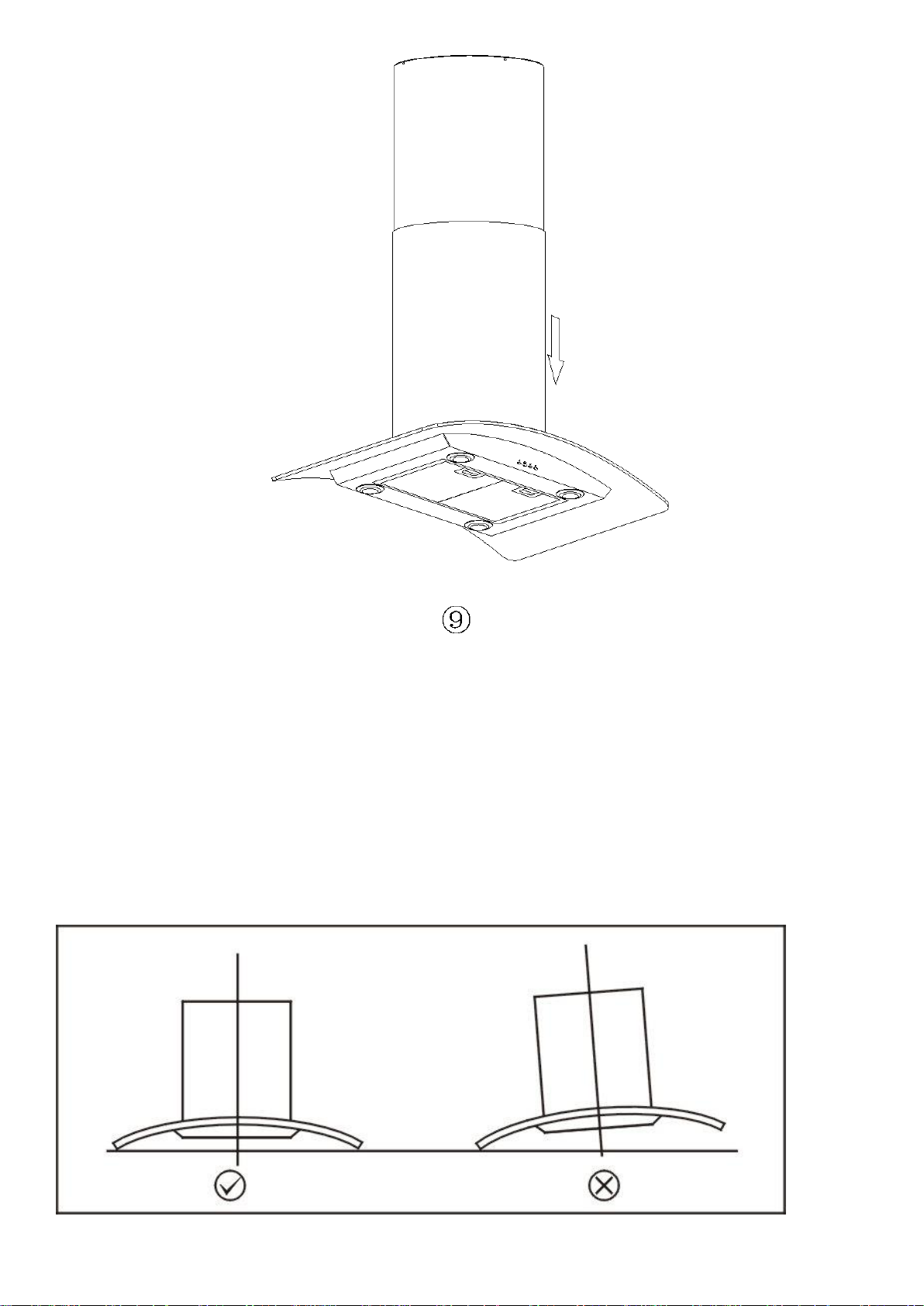

8. Протяните гофр-трубу через выход, вытяжка установлена, см. рис. 9.
