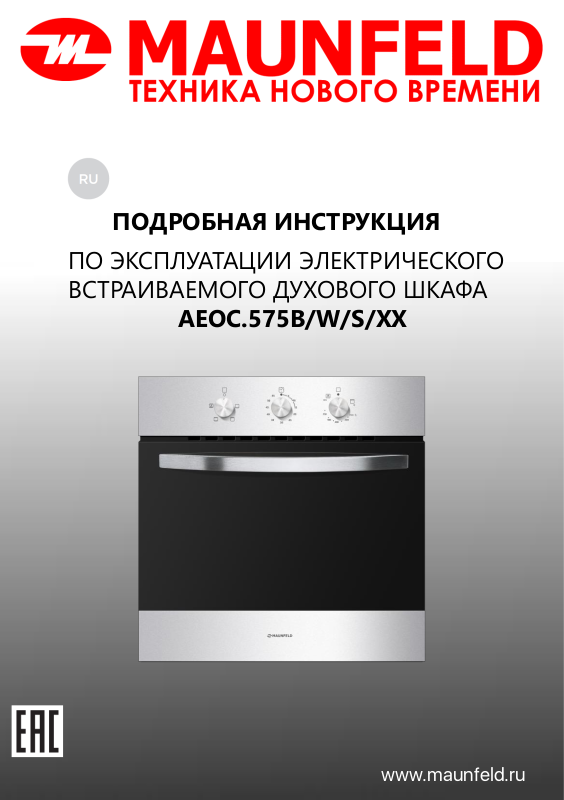

Maunfeld AEOC.575S User Manual [ru]

ПОДРОБНАЯ ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ ЭЛЕКТРИЧЕСКОГО

ВСТРАИВАЕМОГО ДУХОВОГО ШКАФА

AEOC.575B/W/S/XX

www.maunfeld.ru

БЛАГОДАРИМ ВАС

за доверие и поздравляем с приобретением нового прибора.

Для более удобного и простого пользования прибором мы подготовили подробную инструкцию по эксплуатации. Она поможет вам быстрее познакомиться с новым прибором.

Данное руководство содержит важную информацию по безопасной установке, использованию вашего прибора и уходу за ним, а также необходимые предупреждения, которые позволят вам извлечь максимальную пользу из прибора.

Храните данное руководство в надежном и удобном месте с тем, чтобы пользоваться им при необходимости.

Инструкцию по эксплуатации Вы также можете найти на нашем сайте:

www.maunfeld.ru

СОДЕРЖАНИЕ

стр.3

стр.4

стр.5

ОПИСАНИЕ ПРИБОРА

КОМПЛЕКТАЦИЯ: РЕШЕТКА, ПРОТИВНИ

КОМПЛЕКТАЦИЯ: ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

ОПИСАНИЕ

ПРИБОРА

стр.6

стр.

ХАРАКТЕРИСТИКИ

РАСШИФРОВКА АББРЕВИАТУР

ТЕХНИЧЕСКИЕ ДАННЫЕ

стр.

СОВЕТЫ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ ПРИБОРА

МЕРЫ

БЕЗОПАСНОСТИ

стр.1

ПРЕДУПРЕЖДЕНИЯ, СВЯЗАННЫЕ С УСТАНОВКОЙ

ПЕРЕД УСТАНОВКОЙ ПРИБОРА

стр.1

ПРЕДУПРЕЖДЕНИЯ ПО МОНТАЖУ

УСТАНОВКА ПРИБОРА В НИШУ

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

УСТАНОВКА ПРИБОРА

стр.1

ПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ ДУХОВОГО ШКАФА

ПРЕДВАРИТЕЛЬНЫЙ РАЗОГРЕВ ДУХОВКИ

ПОСЛЕ УСТАНОВКИ ПРИБОРА

стр.

ПАНЕЛЬ УПРАВЛЕНИЯ

стр.2

ВКЛЮЧЕНИЕ ДУХОВОГО ШКАФА

ФУНКЦИИ ПРИГОТОВЛЕНИЯ ДУХОВОГО ШКАФА

ИЗМЕНЕНИЕ ТЕМПЕРАТУРЫ

ПРИГОТОВЛЕНИЕ

СОДЕРЖАНИЕ

стр.22УСТАНОВКА ТАЙМЕРА

ТАЙМЕР

стр.2

стр.

стр.3

РЕШЕНИЕ ПРОБЛЕМ

ПЕРЕД ЧИСТКОЙ ПРИБОРА

ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ЧИСТКА ПОВЕРХНОСТЕЙ

СТАНДАРТНАЯ ОЧИСТКА РАБОЧЕЙ КАМЕРЫ

ОЧИСТКА СЪЕМНЫХ И ТЕЛЕСКОПИЧЕСКИХ

НАПРАВЛЯЮЩИХ

СНЯТИЕ/ УСТАНОВКА ДВЕРИ ДУХОВОГО ШКАФА

СНЯТИЕ/ УСТАНОВКА СТЕКЛА ДВЕРЦЫ

ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ

ИНФОРМАЦИЯ О ТРАНСПОРТИРОВКЕ

УТИЛИЗАЦИЯ

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОСЛЕ ПОКУПКИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

www.maunfeld.ru

ОПИСАНИЕ ПРИБОРА

СЪЕМНЫЕ НАПРАВЛЯЮЩИЕ

Съемные направляющие позволяют готовить блюда на пяти уровнях (отсчет уровней производится снизу вверх). Уровни 4 и 5 используются для приготовления на гриле.

ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Телескопические направляющие могут быть установлены на 2-м, 3-м и 4-м уровне.

ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР

Прибор оборудован автоматическим охлаждающим вентилятором, который

принудительно охлаждает корпус и панель управления прибора.

ПРОДЛЕННАЯ РАБОТА ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА

Для дополнительного охлаждения вентилятор продолжает работать еще

некоторое время после выключения прибора.

-3-

www.maunfeld.ru

ОПИСАНИЕ ПРИБОРА

КОМПЛЕКТАЦИЯ: РЕШЕТКА, ПРОТИВНИ.

РЕШЕТКА используется для приготовления продуктов под грилем, также на нее можно ставить посуду и противни с блюдом.

На решетке имеется выступы, для

безопасного расположения решетки в противне или на столешнице.

МЕЛКИЙ ПРОТИВЕНЬ предназначен для приготовления выпечки.

ГЛУБОКИЙ ПРОТИВЕНЬ

предназначен для запекания мяса и приготовления сочной выпечки. Также может использоваться для сбора жира и мясного сока.

При приготовлении глубокий противень нельзя устанавливать на 1-й уровень, кроме случаев использования глубокого противня

для сбора жира и мясного сока при

приготовлении на гриле или вертеле.

При наличии съемных направляющих решетку и противни вставляйте точно между двумя прутками одного уровня.

-4-

ОПИСАНИЕ ПРИБОРА

КОМПЛЕКТАЦИЯ: ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Чтобы установить решетку, мелкий или глубокий противень на

телескопические направляющие,

выдвиньте пару направляющих необходимого уровня.

Установите противень или решетку на телескопические направляющие и задвиньте их в духовку до конца.

Убедитесь, что направляющие задвинуты в духовку до конца, и закройте дверцу.

Для очистки направляющих используйте только обычные моющие средства.

A Приподнимите направляющие снизу, отведя их от стенки.

B Извлеките направляющие из гнезд.

Телескопические направляющие не предназначены для мытья в посудомоечной машине.

-5-

www.maunfeld.ru

ТЕХНИЧЕСКИЕ ДАННЫЕ

Духовой шкаф предусмотрен для работы на одной фазе 220-240 В 50-60 Герц. Перед установкой, пожалуйста, внимательно прочитайте регистрационный бланк, расположенный в нижней передней части духового шкафа.

ЭКОЛОГИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ

После установки прибора, пожалуйста, выбрасывайте упаковочный материал, принимая во внимание условия безопасности и охраны окружающей среды. Для повторного использования выброшенного упаковочного материала, выбрасывайте его в специально предусмотренные мусороприемники, в зависимости от особенностей мусора (фольга, картон, пенопласт). Прежде чем выбросить в мусор какой-либо электрический прибор, отрежьте его кабель, чтобы предотвратить использование этого прибора другими.

-6-

ХАРАКТЕРИСТИКИ AEOC.575B/W/S

НАПРЯЖЕНИЕ

220-240 V, 50-60 HZ

МАКСИМАЛЬНАЯ

МОЩНОСТЬ 2350 W

ПОДСВЕТКА

25 W

ТАЙМЕР

Механический

ОБЪЕМ

(общий) 57 Lt

ВНЕШНИНЕ РАЗМЕРЫ ДУХОВОГО ШКАФА (ШхГхВ)

595x550x590 mm

РАЗМЕРЫ КАБИНЫ ДЛЯ МОНТАЖА (ШхГхВ)

600x580x600 mm

www.maunfeld.ru

-7-

ТЕХНИЧЕСКИЕ ДАННЫЕ

AEOC.575 B/W/S

РАСШИФРОВКА АББРЕВИАТУР

A – ОБОЗНАЧЕНИЕ ПРОИЗВОДСТВЕННОЙ ПЛОЩАДКИ

E - ELECTRIC – ЭЛЕКТРИЧЕСКАЯ

O - OVEN – ДУХОВКА

C - БУКВЕННОЕ ОБОЗНАЧЕНИЕ МОДЕЛИ

57 – ОБЪЕМ 57 ЛИТРОВ

5 – 5 ФУНКЦИЙ

B – BLACK – ЧЕРНЫЙ, АЛЮМИНИЕВАЯ РУЧКА

W – WHITE – БЕЛЫЙ, АЛЮМИНИЕВАЯ РУЧКА

-8-

www.maunfeld.ru

S – STEEL – НЕРЖАВЕЮЩАЯ СТАЛЬ, АЛЮМИНИЕВАЯ РУЧКА

www.maunfeld.ru

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ИНСТРУКЦИЕЙ И СОХРАНИТЕ ЕЕ ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ!

Допускается использование прибора детьми старше восьми лет и людьми с ограниченными физическими, двигательными и психическими способностями, а также людьми, не имеющими достаточного опыта или знаний для его использования, только под присмотром или если они были обучены пользованию прибором и осознают возможную опасность, связанную с неправильной эксплуатацией прибора. Не позволяйте детям играть с прибором! Дети могут очищать и осуществлять обслуживание прибора только под присмотром!

ПРЕДУПРЕЖДЕНИЕ! Во время работы прибор и его доступные части

сильно нагреваются. Будьте осторожны, не прикасайтесь к горячим деталям. Дети младше восьми лет должны постоянно находиться под присмотром!

Во время работы прибор сильно нагревается. Не прикасайтесь к нагревательным элементам.

ПРЕДУПРЕЖДЕНИЕ! Во время работы доступные части прибора могут

сильно нагреваться. Следите, чтобы дети не находились вблизи прибора!

ПРЕДУПРЕЖДЕНИЕ! Перед заменой лампочки освещения проверьте,

чтобы прибор был отключен от электропитания. Опасность удара электрическим током!

Для очистки прибора не используйте абразивные чистящие средства и

острые металлические скребки, так как они могут повредить поверхности и защитную эмаль, а также могут привести к растрескиванию стекла.

Для очистки прибора не используйте очистители высокого давления и пароструйные очистители, так как это может вызвать короткое замыкание и привести к удару электрическим током.

-9-
