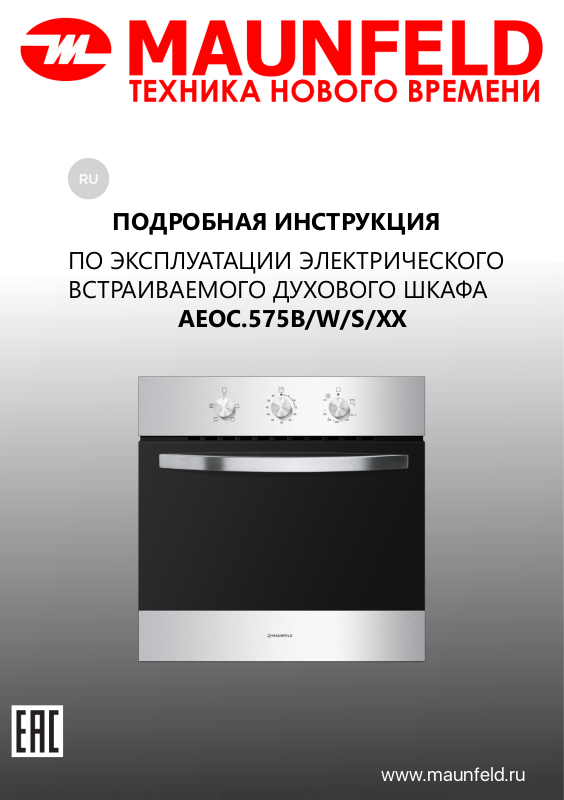

ПОДРОБНАЯ ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ ЭЛЕКТРИЧЕСКОГО

ВСТРАИВАЕМОГО ДУХОВОГО ШКАФА

AEOC.575B/W/S/XX

www.maunfeld.ru

www.maunfeld.ru

БЛАГОДАРИМ ВАС

за доверие и поздравляем с приобретением
нового прибора.

Для более удобного и простого пользования
прибором мы подготовили подробную инструкцию
по эксплуатации. Она поможет вам быстрее
познакомиться с новым прибором.

Данное руководство содержит важную информацию
по безопасной установке, использованию вашего
прибора и уходу за ним, а также необходимые
предупреждения, которые позволят вам извлечь
максимальную пользу из прибора.

Храните данное руководство в надежном и удобном
месте с тем, чтобы пользоваться им при необходимости.

Инструкцию по эксплуатации Вы также
можете найти на нашем сайте:

www.maunfeld.ru

www.maunfeld.ru

СОДЕРЖАНИЕ

стр.3

стр.4

стр.5

ОПИСАНИЕ ПРИБОРА

КОМПЛЕКТАЦИЯ: РЕШЕТКА, ПРОТИВНИ

КОМПЛЕКТАЦИЯ: ТЕЛЕСКОПИЧЕСКИЕ
НАПРАВЛЯЮЩИЕ

ОПИСАНИЕ

ПРИБОРА

стр.6

стр.

8

ХАРАКТЕРИСТИКИ

РАСШИФРОВКА АББРЕВИАТУР

ТЕХНИЧЕСКИЕ
ДАННЫЕ

стр.

9

СОВЕТЫ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ ПРИБОРА

МЕРЫ

БЕЗОПАСНОСТИ

стр.1

1

ПРЕДУПРЕЖДЕНИЯ, СВЯЗАННЫЕ С УСТАНОВКОЙ

ПЕРЕД УСТАНОВКОЙ
ПРИБОРА

стр.1

2

стр.1

5

стр.1

6

ПРЕДУПРЕЖДЕНИЯ ПО МОНТАЖУ

УСТАНОВКА ПРИБОРА В НИШУ

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

УСТАНОВКА
ПРИБОРА

стр.1

8

стр.1

9

ПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ ДУХОВОГО ШКАФА

ПРЕДВАРИТЕЛЬНЫЙ РАЗОГРЕВ ДУХОВКИ

ПОСЛЕ УСТАНОВКИ
ПРИБОРА

стр.

20

ПАНЕЛЬ УПРАВЛЕНИЯ

ПАНЕЛЬ
УПРАВЛЕНИЯ

стр.2

1

стр.2

1

стр.2

2

ВКЛЮЧЕНИЕ ДУХОВОГО ШКАФА

ФУНКЦИИ ПРИГОТОВЛЕНИЯ ДУХОВОГО ШКАФА

ИЗМЕНЕНИЕ ТЕМПЕРАТУРЫ

ПРИГОТОВЛЕНИЕ

СОДЕРЖАНИЕ

стр.22УСТАНОВКА ТАЙМЕРА

ТАЙМЕР

стр.2

3

стр.2

4

стр.2

5

стр.2

6

стр.2

7

стр.2

8

стр.2

8

стр.2

9

стр.

30

стр.3

1

стр.3

1

стр.3

2

РЕШЕНИЕ ПРОБЛЕМ

ПЕРЕД ЧИСТКОЙ ПРИБОРА

ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ЧИСТКА ПОВЕРХНОСТЕЙ

СТАНДАРТНАЯ ОЧИСТКА РАБОЧЕЙ КАМЕРЫ

ОЧИСТКА СЪЕМНЫХ И ТЕЛЕСКОПИЧЕСКИХ

НАПРАВЛЯЮЩИХ

СНЯТИЕ/ УСТАНОВКА ДВЕРИ ДУХОВОГО ШКАФА

СНЯТИЕ/ УСТАНОВКА СТЕКЛА ДВЕРЦЫ

ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ

ИНФОРМАЦИЯ О ТРАНСПОРТИРОВКЕ

УТИЛИЗАЦИЯ

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОСЛЕ ПОКУПКИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

www.maunfeld.ru

ОПИСАНИЕ ПРИБОРА

СЪЕМНЫЕ НАПРАВЛЯЮЩИЕ

Съемные направляющие позволяют готовить блюда на пяти уровнях (отсчет
уровней производится снизу вверх).
Уровни 4 и 5 используются для приготовления на гриле.

ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Телескопические направляющие могут быть установлены на 2-м, 3-м и 4-м
уровне.

ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР

Прибор оборудован автоматическим охлаждающим вентилятором, который

принудительно охлаждает корпус и панель управления прибора.

ПРОДЛЕННАЯ РАБОТА ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА

Для дополнительного охлаждения вентилятор продолжает работать еще

некоторое время после выключения прибора.

-3-

www.maunfeld.ru

www.maunfeld.ru

ОПИСАНИЕ ПРИБОРА

КОМПЛЕКТАЦИЯ: РЕШЕТКА, ПРОТИВНИ.

РЕШЕТКА используется для
приготовления продуктов под
грилем, также на нее можно ставить
посуду и противни с блюдом.

На решетке имеется выступы, для

безопасного расположения решетки
в противне или на столешнице.

МЕЛКИЙ ПРОТИВЕНЬ предназначен
для приготовления выпечки.

ГЛУБОКИЙ ПРОТИВЕНЬ

предназначен для запекания мяса и
приготовления сочной выпечки.
Также может использоваться для
сбора жира и мясного сока.

При приготовлении глубокий
противень нельзя устанавливать на
1-й уровень, кроме случаев
использования глубокого противня

для сбора жира и мясного сока при

приготовлении на гриле или вертеле.

При наличии съемных направляющих
решетку и противни вставляйте точно
между двумя прутками одного
уровня.

-4-

ОПИСАНИЕ ПРИБОРА

КОМПЛЕКТАЦИЯ: ТЕЛЕСКОПИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Чтобы установить решетку, мелкий
или глубокий противень на

телескопические направляющие,

выдвиньте пару направляющих
необходимого уровня.

Установите противень или решетку
на телескопические направляющие
и задвиньте их в духовку до конца.

Убедитесь, что направляющие
задвинуты в духовку до конца, и
закройте дверцу.

Для очистки направляющих используйте только
обычные моющие средства.

A Приподнимите направляющие
снизу, отведя их от стенки.

B Извлеките направляющие из гнезд.

Телескопические направляющие не
предназначены для мытья в
посудомоечной машине.

-5-

www.maunfeld.ru

www.maunfeld.ru

ТЕХНИЧЕСКИЕ ДАННЫЕ

Духовой шкаф предусмотрен для работы на одной фазе 220-240 В 50-60
Герц. Перед установкой, пожалуйста, внимательно прочитайте
регистрационный бланк, расположенный в нижней передней части
духового шкафа.

ЭКОЛОГИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ

После установки прибора, пожалуйста, выбрасывайте
упаковочный материал, принимая во внимание условия
безопасности и охраны окружающей среды. Для повторного
использования выброшенного упаковочного материала,
выбрасывайте его в специально предусмотренные
мусороприемники, в зависимости от особенностей мусора
(фольга, картон, пенопласт). Прежде чем выбросить в мусор
какой-либо электрический прибор, отрежьте его кабель, чтобы
предотвратить использование этого прибора другими.

-6-

ХАРАКТЕРИСТИКИ AEOC.575B/W/S

НАПРЯЖЕНИЕ

220-240 V, 50-60 HZ

МАКСИМАЛЬНАЯ

МОЩНОСТЬ 2350 W

ПОДСВЕТКА

25 W

ТАЙМЕР

Механический

ОБЪЕМ

(общий) 57 Lt

ВНЕШНИНЕ РАЗМЕРЫ ДУХОВОГО ШКАФА (ШхГхВ)

595x550x590 mm

РАЗМЕРЫ КАБИНЫ ДЛЯ МОНТАЖА (ШхГхВ)

600x580x600 mm

www.maunfeld.ru

-7-

ТЕХНИЧЕСКИЕ ДАННЫЕ

AEOC.575 B/W/S

РАСШИФРОВКА АББРЕВИАТУР

A – ОБОЗНАЧЕНИЕ ПРОИЗВОДСТВЕННОЙ ПЛОЩАДКИ

E - ELECTRIC – ЭЛЕКТРИЧЕСКАЯ

O - OVEN – ДУХОВКА

C - БУКВЕННОЕ ОБОЗНАЧЕНИЕ МОДЕЛИ

57 – ОБЪЕМ 57 ЛИТРОВ

5 – 5 ФУНКЦИЙ

B – BLACK – ЧЕРНЫЙ, АЛЮМИНИЕВАЯ РУЧКА

W – WHITE – БЕЛЫЙ, АЛЮМИНИЕВАЯ РУЧКА

-8-

www.maunfeld.ru

S – STEEL – НЕРЖАВЕЮЩАЯ СТАЛЬ, АЛЮМИНИЕВАЯ РУЧКА

www.maunfeld.ru

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ИНСТРУКЦИЕЙ И
СОХРАНИТЕ ЕЕ ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ!

Допускается использование прибора детьми старше восьми лет и
людьми с ограниченными физическими, двигательными и психическими
способностями, а также людьми, не имеющими достаточного опыта или
знаний для его использования, только под присмотром или если они были
обучены пользованию прибором и осознают возможную опасность,
связанную с неправильной эксплуатацией прибора. Не позволяйте детям
играть с прибором! Дети могут очищать и осуществлять обслуживание
прибора только под присмотром!

ПРЕДУПРЕЖДЕНИЕ! Во время работы прибор и его доступные части

сильно нагреваются. Будьте осторожны, не прикасайтесь к горячим
деталям. Дети младше восьми лет должны постоянно находиться под
присмотром!

Во время работы прибор сильно нагревается. Не прикасайтесь к
нагревательным элементам.

ПРЕДУПРЕЖДЕНИЕ! Во время работы доступные части прибора могут

сильно нагреваться. Следите, чтобы дети не находились вблизи прибора!

ПРЕДУПРЕЖДЕНИЕ! Перед заменой лампочки освещения проверьте,

чтобы прибор был отключен от электропитания. Опасность удара
электрическим током!

Для очистки прибора не используйте абразивные чистящие средства и

острые металлические скребки, так как они могут повредить поверхности и
защитную эмаль, а также могут привести к растрескиванию стекла.

Для очистки прибора не используйте очистители высокого давления
и пароструйные очистители, так как это может вызвать короткое
замыкание и привести к удару электрическим током.

-9-

МЕРЫ БЕЗОПАСНОСТИ

Во время работы дверца прибора
сильно нагревается. Для

дополнительной защиты дверца
оборудована вторым стеклом, которое

снижает температуру поверхности

внешнего стекла дверцы.

Прибор предназначен для
использования в домашнем
хозяйстве. Не используйте его в

других целях, например, для обогрева
помещений, сушки животных, бумаги,

текстиля и трав, так как это может стать

причиной повреждений и возгорания.

Подключение прибора может
производить только специалист
сервисного центра.

Неквалифицированное подключение и
ремонт могут привести к серьезным
травмам и повреждению прибора.

Следите, чтобы кабели соседних
электроприборов не оказались
зажаты горячей дверцей прибора.

Опасность короткого замыкания!

Поэтому кабели других

электроприборов должны находится на
безопасном расстоянии от прибора.

Во избежание опасных ситуаций

замену присоединительного кабеля

может производить только сервисный

центр или квалифицированный

специалист!

Не ставьте противни и другую
посуду на дно камеры, так как это

препятствует циркуляции воздуха,

надлежащему приготовлению пищи и

может повредить эмаль внутри
камеры.

Шарнир дверцы при нагрузке может
повредиться. Не ставьте тяжелую

посуду на открытую дверцу. Не
опирайтесь на дверцу при очистке
прибора. Не наступайте на открытую
дверцу и не разрешайте детям сидеть
на ней.

Не закрывайте и не загораживайте
вентиляционные отверстия!

Возможные несоответствия в
цветовых оттенках между
различными приборами или

компонентами в пределах одной
производственной линии могут
возникать по причине различных
факторов, таких как: различные углы
обозрения, цвет фона, освещение в
помещении.

В целях безопасности держите такие
материалы, как полиэтиленовая
пленка и пенопласт, в недоступном
для детей месте. Иначе они могут
быть опасными.

-10-

Производитель не несет гражданской или уголовной ответственности, за
повреждения, причиной которых было игнорирование приведенных указаний по
безопасности и установке прибора.

www.maunfeld.ru

www.maunfeld.ru

ПЕРЕД УСТАНОВКОЙ ПРИБОРА

• Данный прибор не должен использоваться с какой-либо иной целью, кроме

приготовления пищи. Использование в иных целях (например, для обогрева

комнаты) опасно и недопустимо. Производитель не несет ответственности за
вред, который может быть нанесен человеку, окружающей среде и предметам в
результате неположенного, неправильного или недопустимого использования
прибора.

• Не накрывайте нижнюю часть духового шкафа алюминиевой фольгой.

• При перемещении прибора, чистке или техническом обслуживании, выньте вилку

из розетки.

• Никогда не тяните за шнур, чтобы вынуть вилку из розетки.

• Ни в коем случае не дотрагивайтесь до прибора, если у Вас мокрые или влажные

руки или ноги.

• Если в результате неосторожности дверца духового шкафа сойдет с петли, она
может повредить Вам руки.

• Если духовой шкаф испортится или не будет работать как положено, отключите
его и выньте вилку из розетки.

• Любой ремонт и техническое обслуживание должны производить компетентные
сервисные организации. При ремонте должны применяться лишь оригинальные
запасные части.

• При нарушении любого из указанных выше условий, Ваш духовой шкаф может

испортиться.

• Производитель не несет ответственности за вред, который может быть причинен
человеку, животным и окружающим предметам в результате нарушения данных
предупреждений.

• Производитель не несет ответственность за повреждения, которые могут
возникнуть в результате опасного и несоответствующего использования духового
шкафа.

ПРЕДУПРЕЖДЕНИЯ, СВЯЗАННЫЕ С УСТАНОВКОЙ

-11-

УСТАНОВКА ПРИБОРА

ПРЕДУПРЕЖДЕНИЯ ПО МОНТАЖУ

Установка должна производиться компетентным мастером согласно
инструкции. Производитель не несет ответственности за вред, который
может быть причинен человеку, животным и окружающим предметам
из-за неправильной установки прибора.

• Для нормальной работы встроенного духового шкафа размеры ниши или
кухонной тумбы, куда он будет монтироваться, а также выбор материала, который

должен быть устойчив против высоких температур, должны быть верными.

Пожалуйста, производите установку согласно размерам, указанным на рис. 1 или

рис. 2

• Стенки мебели, в которую встраивается духовой шкаф, должны быть
жароустойчивы. В особенности, если боковые стенки сделаны из пиломатериала с

покрытием, покрытие должно быть устойчиво против температуры 100 С. Пластик
или клейкое покрытие, не устойчивое перед такой температурой, может
деформироваться.

• В целях безопасности, следует предотвратить прямое касание духового шкафа с
электрическими деталями.

• Детали, обеспечивающие изоляцию и защиту, должны быть закреплены так,
чтобы их нельзя было бы удалить каким-либо инструментом.

• Для обеспечения большей циркуляции воздуха монтаж следует выполнять так, как
указано на рис. 1 или на рис. 2

• В кухонном гарнитуре, куда встраивается духовой шкаф, рекомендуется оставить
сзади пустое пространство шириной мин. 40 мм.

• При размещении духового шкафа под него следует установить подставку,
способную вынести тяжесть духового шкафа.

• Перед установкой духового шкафа подготовьте место для установки Вашего
духового шкафа, организуйте электропроводку.

• Не рекомендуется устанавливать прибор вблизи холодильника

-12-

www.maunfeld.ru

www.maunfeld.ru

УСТАНОВКА ПРИБОРА

РИСУНОК 1

-13-

УСТАНОВКА ПРИБОРА

РИСУНОК 2

ВСТРАИВАНИЕ ДУХОВКИ

Место для встраивания шкафа должно быть подготовлено заранее и должно
быть устойчивым к высоким температурам до 90 °С без деформирования
и/или образования дефектов поверхностей. В этом месте должны быть
предусмотрены пространства для свободного подсоединения компонентов
духовки. Все кухонные бытовые приборы должны быть защищены
огнеупорными материалами в соответствии с действующими стандартами.
Настоятельно рекомендуется, чтобы встроенная духовка не была
установлена рядом с холодильником, в противном случае
производительность устройства может быть плохо связана с циркуляцией
горячего воздуха. Устройство должно находиться на достаточном расстоянии

от настенной розетки. Не размещайте сетевой кабель рядом с горячими

поверхностями. Не оставляйте его сжатым в духовке.

-14-

www.maunfeld.ru

www.maunfeld.ru

УСТАНОВКА ПРИБОРА

УСТАНОВКА ДУХОВОГО ШКАФА В НИШУ

• Поместите прибор в нишу по центру.

• Откройте дверцу духового шкафа. Подгоняя отверстия, находящиеся по

бокам корпуса, закрепите на столешнице с помощью 4 болтов.

• Духовой шкаф можно установить по желанию в кухонную колонну

уровнем выше столешницы, либо в нишу под столешницей.

• Когда на столешницу, находящуюся над духовым шкафом, размещается

встроенная варочная поверхность, в целях безопасности и для того, чтобы
облегчить снятие духового шкафа при необходимости, нужно, чтобы
электрические кабели поверхности и духового шкафа шли отдельно друг
от друга.

-15-

УСТАНОВКА ПРИБОРА

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

• Разместите духовой шкаф так, чтобы доступ к розетке, которая будет
использоваться для подключения духового шкафа к электросети, либо к
двухполюсному выключателю, был удобным.

• Не допускайте соприкосновения электрического кабеля духового шкафа с
горячими поверхностями и зажатия его в дверце духового шкафа.

• В случае повреждения электрического кабеля, обращайтесь в ближайший пункт
сервисного обслуживания. Компетентные специалисты организации сервисного
обслуживания должны установить кабель такого же размера с пластиковой
изоляцией, устойчивый к напряжению, необходимому для работы духового
шкафа.

Прежде чем подключать прибор к электросети:

• Если прибор будет прямо подключен к
электросети, между прибором и сетью должен
быть установлен двухполюсный выключатель,
пригодный для работы при мощности в
соответствии с установленными нормами,

расстояние между точками касания должно

быть не менее 3 мм. Провод заземления не
должен пресекаться двухполюсным
переключателем. Не рекомендуется применять
регуляторы напряжения, удлинители и розетки­умножители.

-16-

www.maunfeld.ru

www.maunfeld.ru

УСТАНОВКА ПРИБОРА

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

• Подключение прибора к основной электросети может осуществлять лишь
компетентный мастер-электрик в соответствии с установленными
правилами и нормами.

• Удостоверьтесь в том, что напряжение, поступающее из основной
электросети, соответствует напряжению, указанному на памятке,
расположенной в передней части снизу духового шкафа.

• Если сила тока предохранителей в вашем доме ниже 16 ампер, пусть
мастер-электрик подключит также предохранитель на 16 ампер.

ВНИМАНИЕ! Прибор должен быть обязательно заземлен.

• На электрическом кабеле вашего духового шкафа имеется провод с
заземлением. Его следует обязательно использовать на линии с
заземлением. Проводку заземления должен осуществлять специалист­электрик.

-17-

ПОСЛЕ УСТАНОВКИ ПРИБОРА

ПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ ДУХОВОГО ШКАФА

-18-

• Во избежание потерь тепла дверцу следует открывать только при
необходимости.

• Следует поддерживать чистоту прокладок и уплотнений во
избежание распространения тепла, в противном случае могут иметь
место повреждения.

• Если духовой шкаф не используется в течение продолжительного
времени, ее следует отключать от электросети.

• Для снижения образования конденсата из-за влажности пищевых
продуктов всегда следует прогревать духовой шкаф перед первым
использованием или помещением в нее продуктов. Однако
образование конденсата на стекле дверцы или на стенках духовки не

влияет на ее работу, и в процессе приготовления влага испаряется.

ПЕРЕД ЗАПУСКОМ ДУХОВОГО ШКАФА:

1. Отключите устройство от сети.

2. Удалите из духовки все элементы внутренней упаковки и все
принадлежности. Ополосните все внутренние поверхности горячей
водой или мягким моющим средством.

3. Тщательно протрите поверхности влажной тканью. Вымойте все
принадлежности духовки и тщательно просушите.

ВНИМАНИЕ!

• Запрещается использовать прибор для отопления помещений.

• Не загромождайте вентиляционные решетки поступления

охлаждающего воздуха на приборе и в помещении.

• Перед установкой убедитесь, что источник питания соответствует
данным, указанным на ярлыке изделия.

• Во время эксплуатации не дотрагивайтесь до нагревающих элементов
внутри духовки.

• Во время эксплуатации многие доступные компоненты могут сильно
нагреваться.

• Беречь от детей.

www.maunfeld.ru

www.maunfeld.ru

ПОСЛЕ УСТАНОВКИ ПРИБОРА

ПРЕДВАРИТЕЛЬНЫЙ РАЗОГРЕВ ДУХОВКИ

Выньте из прибора все принадлежности и транспортную защиту.
Очистите принадлежности теплой водой и средством для ручного
мытья посуды. Не используйте абразивные чистящие средства и губки.

Предварительный разогрев духовки следует осуществлять строго в

течение обозначенного времени.

1. Установите регулятор температуры духового шкафа на
максимальный уровень (250 С MAX)

2. Кнопку выбора функции установите в режим Нижний и Верхний

гриль (+ Вентилятор, если имеется).

3. В таком положении оставьте духовой шкаф в работе на

протяжении 30 минут.

4. Для обеспечения циркуляции воздуха откройте окно.

• При этом в духовом шкафу на некоторое время может появиться

запах и дым, исходящие от изоляционных материалов и
нагревательных элементов. В таком случае, прежде чем помещать
в духовку еду, дождитесь исчезновения запаха и дыма.

• По окончании данной операции протрите внутреннюю

поверхность духового шкафа влажной мыльной мягкой тканью.

ВАЖНО!

Чтобы открыть дверцу духового шкафа, всегда держите за середину
ручки.

ВНИМАНИЕ!

Перед первым использованием таких предметов духового шкафа,
как, например, противни или гриль, хорошо вымойте их.

-19-

ПАНЕЛЬ УПРАВЛЕНИЯ

www.maunfeld.ru

-20-

ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ФУНКЦИЙ.

Переключатель выбора функций предназначен для установки вида
нагрева или других функций. Переключатель выбора функций можно
поворачивать из нулевого положения влево или вправо.

ТАЙМЕР

Вы можете установить время приготовления - до 90 минут. Для
этого поверните регулятор таймера по часовой стрелке, выбрав
необходимое вам время приготовления; по истечении данного
срока духовой шкаф подаст звуковой сигнал и выключится.

РЕГУЛЯТОР ТЕМПЕРАТУРЫ

Регулятором температуры установите температуру для вида нагрева
или выберите настройку других функций. Регулятор температуры
можно поворачивать из нулевого положения только вправо до
упора. Поворачивать регулятор температуры дальше нельзя.

ПРИГОТОВЛЕНИЕ

www.maunfeld.ru

-21-

ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ДУХОВОГО ШКАФА

Для включения духового шкафа поверните по часовой стрелке ручку

и выберете режим приготовления. Индикатор духового шкафа
загорится красным цветом, что будет символизировать о работе
духового шкафа. Для выключения шкафа переведите ручку в
вертикальное положение. Индикатор духового шкафа погаснет.

ФУНКЦИИ ПРИГОТОВЛЕНИЯ ДУХОВОГО ШКАФА

СИМВОЛ ОПИСАНИЕ

ПОДСВЕТКА ДУХОВКИ

Даже если духовой шкаф не находится в
рабочем режиме, свет может быть включен.

ТРАДИЦИОННЫЙ НАГРЕВ

Для выпекания и жарки на одном уровне. Работают
верхний и нижний нагревательные элементы.

МАЛЫЙ ГРИЛЬ

Этот метод приготовления пищи позволяет использовать
только внутреннюю часть верхнего элемента нагрева,

который направляет тепло вниз на еду. Эта функция

подходит для приготовления на гриле маленьких
кусочков бекона, мяса, тостов и т.д.

НИЖНИЙ НАГРЕВ

Используется для блюд требующих длительного и
медленного пропекания

- например, для приготовления

блюд в горшочках.

ПОЛНЫЙ ГРИЛЬ

Этот метод приготовления пищи использует внутреннюю
и внешнюю части верхнего нагревательного элемента,
который направляет тепло вниз на еду. Эта функция
подходит для гриля средних или больших частей
сосисок, бекона, стейка, рыба и т.д.

Вращением ручки можно выбрать функцию приготовления.

ПРИГОТОВЛЕНИЕ

www.maunfeld.ru

-22-

ИЗМЕНЕНИЕ ТЕМПЕРАТУРЫ

Для изменения температуры достаточно
повернуть ручку по часовой
стрелке и выставить необходимую для
приготовления температуру от 0 °C до
250 °C.

Заданное значение зафиксируется.

Свет погаснет, когда установленная
температура достигнута. Это будет
происходить циклами включения и
выключения в течение приготовления.

УСТАНОВКА ТАЙМЕРА

Вы можете установить время

приготовления - до 120 минут. Для этого
поверните регулятор таймера по
часовой стрелке, выбрав необходимое
вам время приготовления; по истечении
данного срока духовой шкаф
выключится.

ВНИМАНИЕ!
ДУХОВОЙ ШКАФ НЕ РАБОТАЕТ, КОГДА
РЕГУЛЯТОР УСТАНОВЛЕН НА СИМВОЛ
«O».

НАСТРОЙКИ

www.maunfeld.ru

-23-

СИГНАЛИЗАЦИЯ ОБ ОШИБКАХ

При наличии каких-либо других ошибок, поставить в известность
авторизованный центр технического обслуживания. Если ваш

шкаф не функционирует правильно, пожалуйста, свяжитесь с

сервисным центром.

ПРОБЛЕМЫ ПРИЧИНЫ РЕШЕНИЯ

1. Прибор не работает.

Духовка не включена в
сеть
Не выбран режим
приготовления или не
установлена
температура
приготовления

Убедитесь, что печь находится в
режиме готовности и что прибор
был подключен к электрической
сети питания правильно.

2. Не работает функция
гриль.

Функция гриля не
выбрана.

Убедитесь, что вы выбрали
правильную функцию
приготовления пищи. Дайте духовке
остыть и попробуйте снова.

1. Верхняя часть блюда
пережарена, а нижняя
недожарена.

Уровень нижней
температуры слабый.

Возможно, неправильно выбрана
полка для приготовления.
Противень следует поместить на
уровень ниже.

2. Нижняя часть блюда
пережарена, а верхняя
недожарена.

Уровень верхней
температуры слабый.

Возможно, неправильно выбрана
полка для приготовления.
Противень следует поместить на
уровень выше.

3.

Блюдо снаружи

пропеклось, а изнутри
осталось сырым.

Чрезмерный перегрев.

Неправильный выбор температуры
приготовления, убавьте
температуру.

4.

Внешняя часть

блюда пересушена.

Низкая температура.

Неправильный выбор температуры
приготовления, попробуйте
увеличить температуру.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

www.maunfeld.ru

-24-

ПЕРЕД ЧИСТКОЙ ПРИБОРА

• Перед началом любых операций по обслуживанию прибора
рекомендуется отключить питание.

• Запрещается чистить прибор паровыми моечными установками.

• Запрещается использовать грубые, абразивные материалы или

острые металлические скребки для чистки дверцы духовки,
поскольку они могут поцарапать или повредить поверхности или
разбить стекло.

• Запрещается использовать кислотные продукты (например, для
удаления накипи), поскольку они могут повредить эмалированные
компоненты.

• Отключите нагревательные элементы, дождитесь, пока внутренние
компоненты духовки остынут, перед тем как дотрагиваться до них
или чистить.

• Обращайте особое внимание на решетки гриля.

• При чистке влажной губкой или мягкой тканью принимайте меры
предосторожности, если поверхность горячая: может
образовываться пар и причинить ожог.

ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Следует регулярно проверять состояние резиновой прокладки по

краям камеры духовки. Она гарантирует нормальную работу прибора.
Если замечены повреждение прокладки, обратитесь в ближайший
сервисный центр.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

www.maunfeld.ru

-25-

ЧИСТКА ПОВЕРХНОСТЕЙ

АЛЮМИНИЕВЫЕ ПОВЕРХНОСТИ

Используйте жидкие неабразивные чистящие средства,
предназначенные для таких поверхностей, и мягкую тряпку. Нанесите

средство на влажную тряпку и протрите поверхность. Смойте чистящее

средство водой и вытрите поверхность насухо. Не наносите чистящее
средство непосредственно на алюминиевую поверхность.
Нельзя использовать абразивные чистящие средства и губки для
посуды.
Примечание: следите, чтобы спреи для очистки духовок не попадали
на алюминиевую поверхность, так
как это приведет к сильному повреждению поверхности.

ПЕРЕДНЯЯ ПАНЕЛЬ С ДЕТАЛЯМИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Используйте мягкое чистящее средство (мыльный раствор) и мягкую

тряпку, которая не царапает поверхность. Нельзя использовать грубые

чистящие средства и средства, содержащие растворители. В случае
несоблюдения указаний передняя панель может повредиться.

КРАШЕНЫЕ ПОВЕРХНОСТИ И ПЛАСТИКОВЫЕ ДЕТАЛИ

Для очистки переключателей, ручки дверцы, наклеек и заводской
таблички нельзя использовать абразивные чистящие средства и
приспособления, спирт и спиртосодержащие чистящие средства.
Пятна удаляйте сразу с помощью мягкой тряпки и воды, чтобы не
повредить поверхность. Допускается использование других чистящих
средств, предназначенных для ухода за такими поверхностями, при
этом следуйте указаниям производителя чистящего средства.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

www.maunfeld.ru

-26-

СТАНДАРТНАЯ ОЧИСТКА РАБОЧЕЙ КАМЕРЫ

Вы можете очищать рабочую камеру классическим способом
(чистящими средствами, спреем для очистки духовок), но рекомендуем
делать это только для очистки трудноудаляемых загрязнений. После
такой очистки тщательно смойте остатки чистящего средства.
Рабочую камеру и оборудование чистите после каждого
приготовления, чтобы загрязнения не пригорали.

Жир легче всего устраняется теплым мыльным раствором, пока печь

еще теплая.

Для пригоревших и сильных загрязнений используйте обычные
чистящие средства для духовок. После их использования хорошо
очистите камеру водой для устранения остатков чистящего средства.

Нельзя использовать агрессивные чистящие средства, например,

грубые средства для чистки, жесткие губки и мочалки, средства для

устранения ржавчины, пятновыводители и абразивные средства.

Противни, решетку и подобное оборудование мойте горячей водой с
моющим средством.

Рабочая камера, внутренняя сторона дверцы и противни покрыты
специальной эмалью, имеющей гладкую и стойкую поверхность. Этот
специальный слой дает возможность более простой очистки уже
при обычной комнатной температуре.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

www.maunfeld.ru

-27-

СНЯТИЕ И ОЧИСТКА СЪЕМНЫХ И ТЕЛЕСКОПИЧЕСКИХ
НАПРАВЛЯЮЩИХ

Для очистки направляющих используйте только обычные моющие
средства.

A Приподнимите
направляющие снизу,
отведя их от стенки.

B Извлеките
направляющие из гнезд.

Телескопические

направляющие не
предназначены для мытья в
посудомоечной машине.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

www.maunfeld.ru

-28-

СНЯТИЕ/ УСТАНОВКА ДВЕРИ ДУХОВОГО ШКАФА

Дверцу можно легко снять и почистить. Для этого следуйте
нижеприведенной инструкции:

1. Для снятия дверцы полностью откройте
дверцу.

А Потяните назад два флажка,
указанные на рисунке.

B Возьмите дверь обеими руками
с двух сторон. Немного поднимите
дверь и снимите петли с обеих
позиций. Потяните дверь к себе,
чтобы снять петли с отверстий
рамки двери.

3. Для установки дверцы выполните описанные
действия в обратном порядке. держа дверь по
бокам обеими руками ближе к нижней части
двери, установите петли в отверстия передней
рамки духового шкафа. Полностью открыв дверь,
снимите два металлических стержня с петель.
Медленно закройте дверь. Убедитесь, что она

установлена правильно и ровно относительно

боковых сторон.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

www.maunfeld.ru

-29-

СНЯТИЕ/ УСТАНОВКА ДВЕРИ ДУХОВОГО ШКАФА

Если дверца загрязнена внутри между стеклами, вы можете снять
внутреннее стекло и очистить загрязнения. Для этого необходимо
снять дверцу духовки

С

A

B

1. Для снятия внутреннего стекла

снимите удерживающую планку С,

заранее открутив винты A и B.

2. Для установки стекла выполните
описанные действия в обратном
порядке.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

www.maunfeld.ru

-30-

ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ

Электрическая лампочка является расходным материалом, гарантия на
нее не распространяется!
Перед заменой извлеките из духовки противни, решетку и

направляющие.

Лампочка: E14, 230 В, 25 Вт

1. Существует опасность удара током!
Отключите прибор из электросети.
Убедитесь в том, что он полностью
отключен.

2. Снимите защитный стеклянный колпак
лампы, повернув его влево.

3. Замените лампу на другую лампу

подобного класса.

4. Снова закрутите стеклянный колпак.

5. Подключите прибор к электросети.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

www.maunfeld.ru

-31-

ИНФОРМАЦИЯ О ТРАНСПОРТИРОВКЕ

• Храните оригинальную упаковку.

• Перевозите в оригинальной упаковке, придерживайтесь требований

указательных знаков по транспортировке, имеющихся на упаковке.

• Если оригинальная упаковка отсутствует:
Примите меры, чтобы уберечь Ваш прибор от внешних ударов. Не
кладите на него тяжести.

• При транспортировке держите или ставьте Ваш прибор параллельно
полу (верхней частью к верху).

УТИЛИЗАЦИЯ

Упаковка изготовлена из экологически чистых материалов, которые
можно без ущерба для окружающей среды подвергать переработке,
складировать на специальных полигонах для хранения отходов и
утилизировать.
Упаковочные материалы имеют соответствующую маркировку.
Символ на изделии или его упаковке указывает, что оно не подлежит
утилизации в качестве бытовых отходов. Изделие следует сдать в
соответствующий пункт приема электронного и электрооборудования
для последующей утилизации.

Соблюдая правила утилизации изделия, вы поможете предотвратить

причинение ущерба окружающей среде и здоровью людей, который
возможен вследствие неподобающего обращения с подобными
отходами. За более подробной информацией об утилизации изделия
просьба обращаться к местным властям, в службу по вывозу и
утилизации отходов или в магазин, в котором вы приобрели изделие.

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

www.maunfeld.ru

-32-

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОСЛЕ ПРОДАЖИ

Просим вас придерживаться следующих мер:

1. При покупке товара требуйте, чтобы продавец поставил свою отметку

в гарантийном талоне.

2. Используйте свой прибор в соответствии с инструкциями по

эксплуатации.

3. Если Вам потребуются услуги по вашему прибору, Вы можете

обратиться в пункты обслуживания по указанным в Вашем гарантийном
талоне.

4. По окончании работы не забудьте попросить у сервисного

специалиста «квитанцию об оказании услуг». Квитанция окажется
полезной в случае возникновения каких-либо проблем в будущем.

5. Срок эксплуатации: 10 лет (срок хранения запасных частей, которые

необходимы для функционирования прибора).

Согласно директивам, принятым в Европе, данный прибор является
отходным электрическим и электронным прибором 2002/96/ЕС. (WEEE).
Прежде чем выбрасывать данный прибор в мусор или сдавать в
металлолом, необходимо предотвратить потенциально негативные

результаты воздействия на окружающую среду и здоровье человека. В

противном случае это будет несоответствующий выброс. Данный
символ на товаре обозначен с целью предупреждения о том, что
данный прибор нельзя расценивать как бытовой отход и что его следует
сдать в пункт сбора отходов. Уничтожение прибора должно
производиться в соответствии с местными экологическими правилами.
Подробную информацию о правилах выброса, повторного
использования духового шкафа и возвращению его в оборот, можно
получить в компетентных пунктах обслуживания.

www.maunfeld.ru

По всем вопросам технического обслуживания, приобретения
аксессуаров, а также по вопросам, связанным с региональным
сервисным обслуживанием техники MAUNFELD просим вас
обращаться в ближайшую авторизованную сервисную службу.
Наши специалисты помогут вам в кратчайшие сроки.
Список сервисных центров смотрите на сайте:

Производитель оставляет за собой право на внесение изменений в
инструкции по эксплуатации.
