Page 1
Музыкальный стример
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Page 2
Содержание
Комплект поставки ..................................................................................................................................01
Элементы управления и коммутация .................................................................................................... 02
Вид сверху ................................................................................................................................................................................ 02
Передняя панель ...................................................................................................................................................................... 02
ЖК-дисплей .............................................................................................................................................................................. 02
Задняя панель .......................................................................................................................................................................... 03
Подготовка к работе ................................................................................................................................04
Подключение к сети ................................................................................................................................................................. 04
Управляющее приложение MA Remote ................................................................................................................................. 04
Драйвер для USB Audio ............................................................................................................................................................ 05
Приложение .............................................................................................................................................07
Технические характеристики ................................................................................................................................................... 07
Параметры электропитания .................................................................................................................................................... 08
Физические характеристики ................................................................................................................................................... 08
Формат MQA ............................................................................................................................................................................. 08
Сертификация Roon Ready ....................................................................................................................................................... 08
Музыкальный сервис Spofy ................................................................................................................................................... 08
Page 3

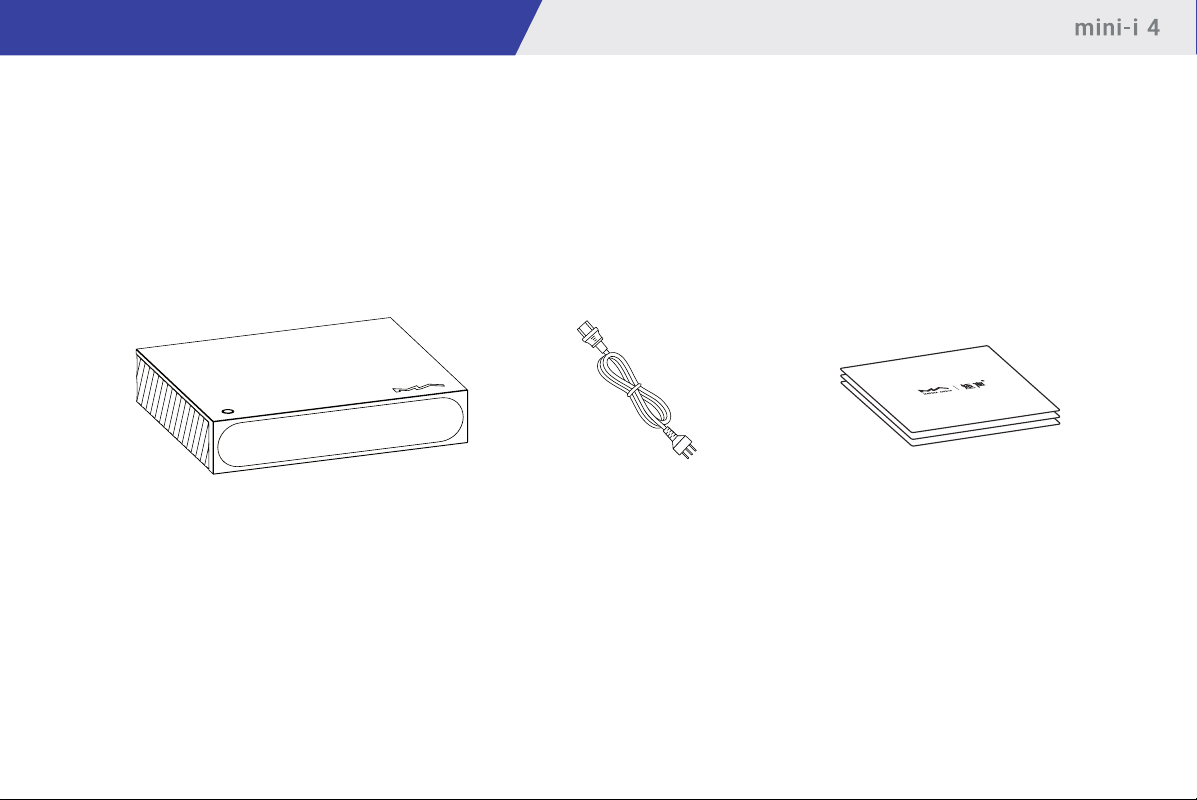

Комплект поставки
Основное устройство Кабель электропитания Краткое руководство.
Гарантийный талон
/ 01
Page 4

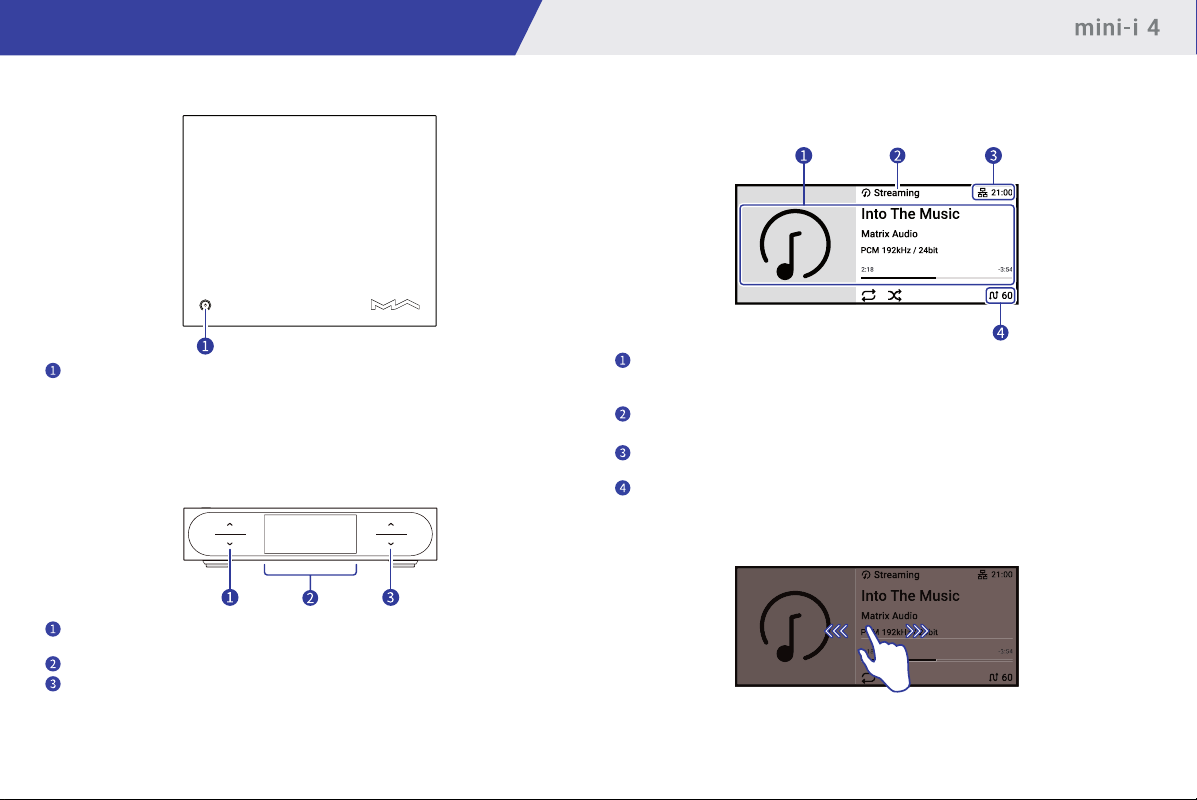

Элементы управления и коммутация
Вид сверху
Включение/Режим ожидания
После подключения к источнику питания нажмите эту кнопку для вклю-
чения устройства. Для перехода в режим ожидания удерживайте кнопку
в течение двух секунд. Первый запуск устройства после подключения к
источнику питания длится около 30 секунд.
Нажмите эту кнопку во время работы устройства, чтобы отключить звук.
Нажмите еще раз, чтобы включить его снова.
Передняя панель
Селектор входов
Поочередно нажимайте стрелки вверх и вниз для выбора входного канала.
ЖК-дисплей
Экранные кнопки регулировки громкости
Коротко нажмите на кнопку-стрелку для ступенчатого изменения громкости.
Для плавного изменения громкости нажмите и задержите кнопку-стрелку.
ЖК-дисплей
Основная информация
Информация о носителе и контенте
Обложка альбома, название трека, имя исполнителя, продолжительность,
аудиоформат, частота дискретизации и используемый тип фильтра.
Входной канал
Название выбранного входного канала.
Строка состояния
Здесь отображается время, а также метод сетевого соединения.
Выходной канал и громкость
Выбранный выходной канал и уровень громкости.
Управление жестами
Проведите пальцем вправо, чтобы открыть соответствующую страницу.
Проведите пальцем влево, чтобы открыть меню.
/ 02
Page 5
Элементы управления и коммутация

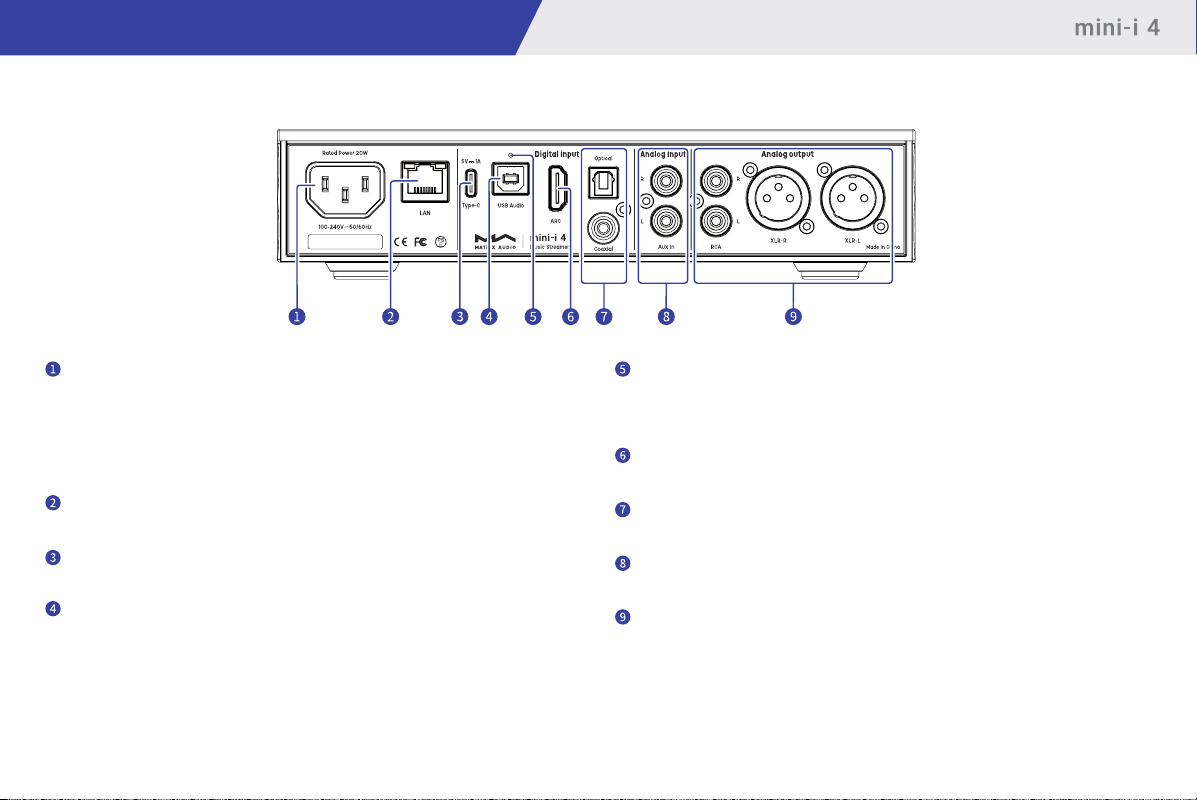

Задняя панель
Гнездо электропитания
Это устройство автоматически настраивается на напряжение вашей элек-
тросети в диапазоне 100-240 В переменного тока. Убедитесь, что устройство используется в корректном диапазоне напряжения питания.
* Кабель питания должен иметь жилу заземления. Убедитесь в надежности
соединения заземляющей жилы. В противном случае на корпусе устройства может возникать напряжение. Если вы хотите полностью выключить
устройство, извлеките вилку кабеля питания из розетки.
Порт Ethernet
Для подключения к порту LAN сетевого маршрутизатора. Соединение под-
держивает передачу кадров Ethernet со скоростью до 1 Гбит/с.
Порт USB Type C
Подключение запоминающих USB-устройств, требующих питания не более
5 В/1 А.
Порт USB Audio
Для подключения компьютера, смартфона или планшета в качестве внеш-
него источника сигнала с помощью кабеля USB-B.
Кнопка сброса настроек
Используйте эту кнопку только в случае некорректной работы устройства
для восстановления его исходных настроек, заданных на заводе-изготовителе. Действуйте в соответствии с инструкциями сервисной службы Matrix
Audio.
Порт HDMI ARC
Подключение телевизора с функцией возвратного аудиоканала (ARC) по
интерфейсу HDMI.
Оптический и коаксиальный входы
Для подключения внешних устройств с выходными разъемами S/PDIF ис-
пользуйте оптический или коаксиальный кабель.
Аналоговые входы
Для подключения кабелями RCA проигрывателя виниловых дисков или
устройства с аналоговыми выходами.
Аналоговые выходы
Для подключения активных АС или усилителя используйте кабели RCA или
XLR.
/ 03
Page 6
Подготовка к работе
Подключение к сети
Порт LAN
С помощью Ethernet-кабеля подключите устройство к порту LAN (Локальная
сеть) маршрутизатора. Рекомендуется настроить маршрутизатор как DHCP-сервер. Устройству будет автоматически присвоен IP-адрес. Войдите в меню
Settings - Network (Настройки - Сеть) и выберите пункт «LAN». После подключения к сети в строке состояния появится символ .
Если соединение не имеет доступа в Интернет, в строке состояния будет отображаться символ .

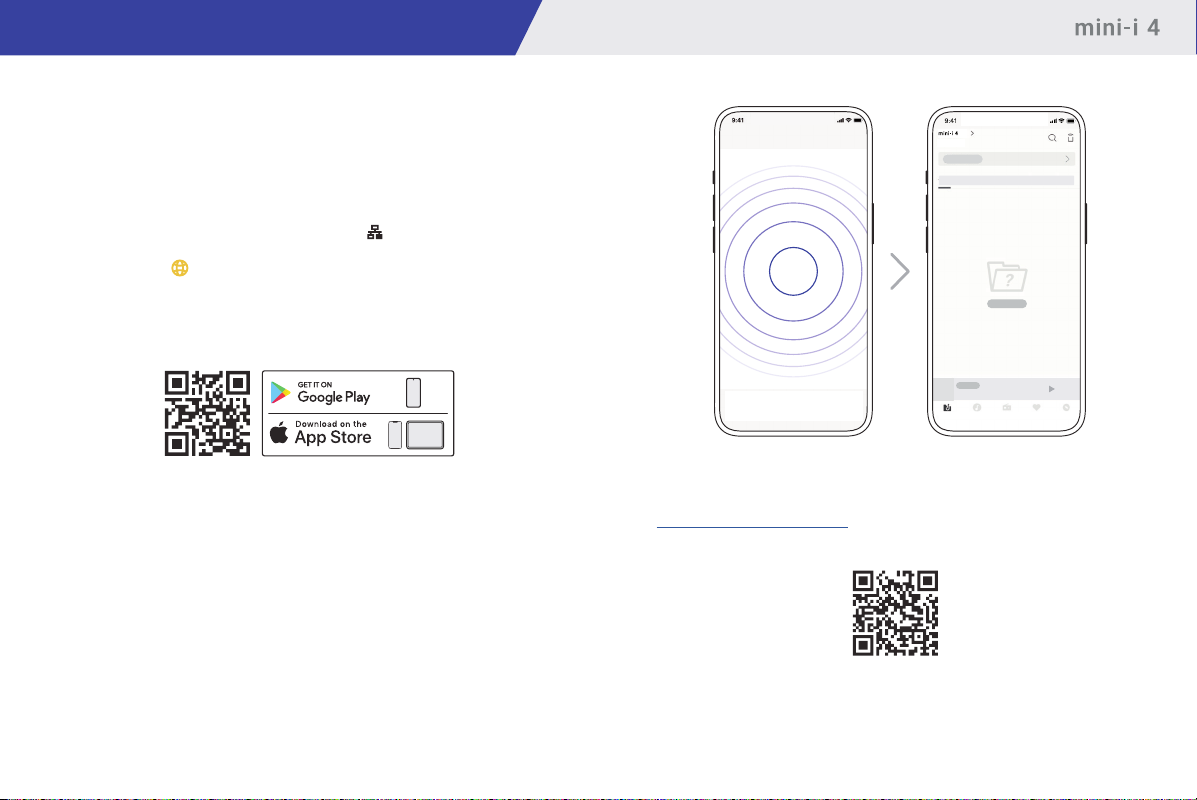

Управляющее приложение MA Remote
Установите приложение MA Remote на iPad, iPhone или смартфон на платформе
Android.
Откройте приложение, которое автоматически найдет ваше устройство. После
того, как устройство будет добавлено, откроется главная страница.
Если вы хотите добавить устройство вручную, последуйте подсказкам Мастера
приложения и просканируйте QR-код хоста.
* Перед подключением убедитесь, что устройство и ваш телефон или iPad находятся в одной сети.
Для настройки и управления из приложения MA Remote устройствами серии
element или воспроизведения с них потоковой музыки обратитесь к инструкциям на www.matrix-digi.com/tutorials.
Обучающее видео
/ 04
Page 7
Подготовка к работе

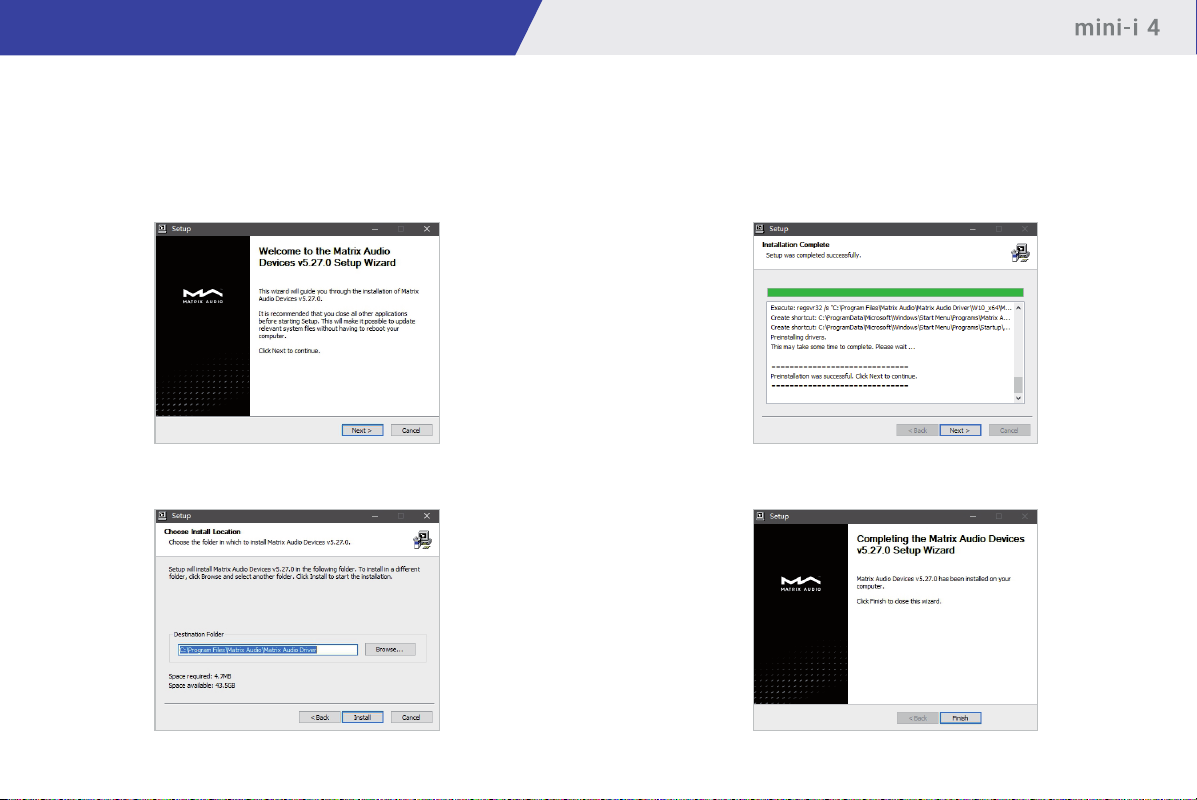

Драйвер для USB Audio
При подключении стримера к компьютеру с системой Windows 7/8/10/11 по
USB-соединению в качестве внешнего аудиоустройства установите соответствующий драйвер согласно следующим инструкциям:
1. Дважды щелкните на пакете установки драйвера и нажмите кнопку
«Next» (Далее).
3. По завершении установки нажмите «Next».
2. Укажите путь установки и нажмите «Install» (Установить).
4. Нажмите «Finish» (Готово), чтобы закрыть мастер установки.
/ 05
Page 8
Подготовка к работе

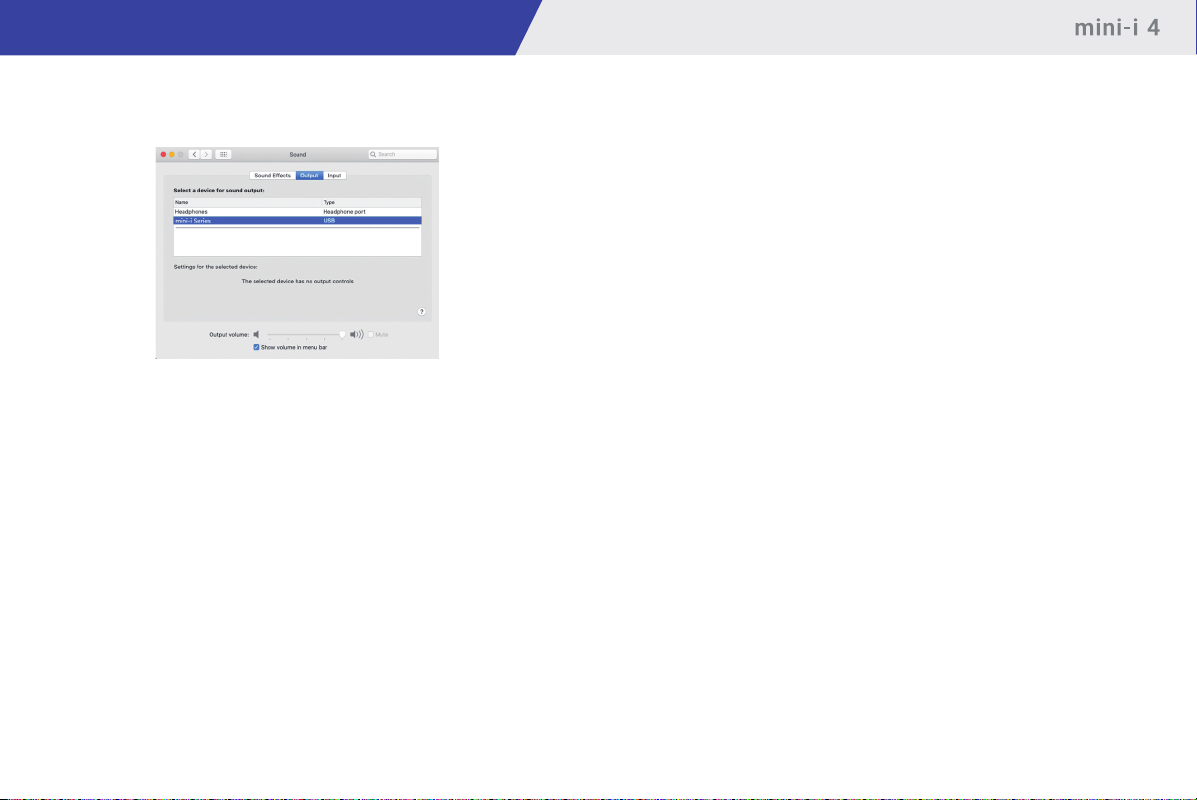

Для macOS устанавливать драйвер не нужно, просто выберите «mini-i Series»
в качестве устройства вывода аудиосигнала в настройках звука (Sound Preferences).
Устройства можно подключать к iPhone или iPad через переходник Lightning to
USB Camera Adapter.
Устройства можно подключать к Android-устройствам через адаптер OTG. Однако не все Android-устройства обладают совместимостью при таком соединении.
/ 06
Page 9
Приложение
Технические характеристики
Аппаратная платформа
ЦП: четырехъядерный Cortex-A55 2,0 ГГц
Чип ЦАПа: ES9039Q2M
Цифровые входы
КОАКСИАЛЬНЫЙ И ОПТИЧЕСКИЙ
PCM 16-24 бит/44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
DSD 2,8 МГц (DoP)
Порт HDMI ARC
PCM 16-24 бит/44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
Аудиосигналы, передаваемые по USB
PCM 16-24 бит/44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц,
352,8 кГц, 384 кГц, 705,6 кГц, 768 кГц
MQA 16-24 бит/44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц,
352,8 кГц, 384 кГц MQA или MQA Studio stream
DSD 2,8 МГц, 5,6M Гц, 11,2M Гц (DoP)
DSD 2,8 МГц, 5,6 МГц, 11,2 МГц, 22,4 МГц (Native)
Вход Aux
Отношение сигнал/шум: 100 дБ по шкале А
КНИ+Ш: <0,0035% на 1 кГц, <0,0035% на 20 Гц - 20 кГц
Диапазон воспроизводимых частот: 20 Гц-20 кГц ±0,1 дБ, -3 дБ на 46 кГц
Переходное затухание между каналами: >-105 дБ
Напряжение на входе: 2,1 В RMS макс.
Линейные входы
Разъемы XLR
Отношение сигнал/шум: 116 дБ по шкале А
КНИ+Ш: <0,00015% на 1 кГц, <0,00018% на 20 Гц - 20 кГц
Диапазон воспроизводимых частот: 20 Гц – 20 кГц ±0,1, -3 дБ на 90 кГц
Переходное затухание между каналами: >-146 дБ
Уровень выходного сигнала: 4,4 В на 0 дБ
Разъемы RCA
Отношение сигнал/шум: 121 дБ по шкале А
КНИ+Ш: <0,00015% на 1 кГц, <0,00030% на 20 Гц - 20 кГц
Диапазон воспроизводимых частот: 20 Гц – 20 кГц ±0,1, -3 дБ на 90 кГц
Переходное затухание между каналами: >-133 дБ
Уровень выходного сигнала: 2,2 В на 0 дБ
Сеть
LAN : 10/100/1000 Мб/с
Порт USB Type C
Порт USB Type-C обеспечивает максимальную мощность 5 В/1 А.
Порт USB Type-C работает с устройствами стандарта USB Mass Storage и под-
держивает форматы файлов FAT, FAT32, exFAT и NTFS, однако при этом не
гарантируется совместимость со всеми устройствами хранения данных.
Плеер МА
Управляющее приложение: MA Remote App
Локальное воспроизведение:
Поддерживаемый формат сигнала:
MP3, WMA, WAV, AIF, AIFC, AIFF, AAC, FLAC, OGG, APE,
ALAC, M4A, DSF, DFF, CUE
PCM 16-24 бит/44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц,
352,8 кГц, 384 кГц, 705,6 кГц, 768 кГц
MQA 16-24 бит/44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц,
192 кГц, 352,8 кГц, 384 кГц MQA или MQA Studio stream
DSD 2,8 МГц, 5,6 МГц, 11,2 МГц, 22,4 МГц
/ 07
Page 10
Приложение
AirPlay 2, DLNA/UPnP, TIDAL Connect, Spotify Connect, vTuner, Radio Paradise,
HIRESAUDIO — характеристики аудиосигнала зависят от поставщика услуг.
Параметры электропитания:
Напряжение питания: 100-240 В переменного тока, 50/60 Гц
Потребляемая мощность в режиме ожидания: <5 Вт
Макс. потребляемая мощность: <20 Вт

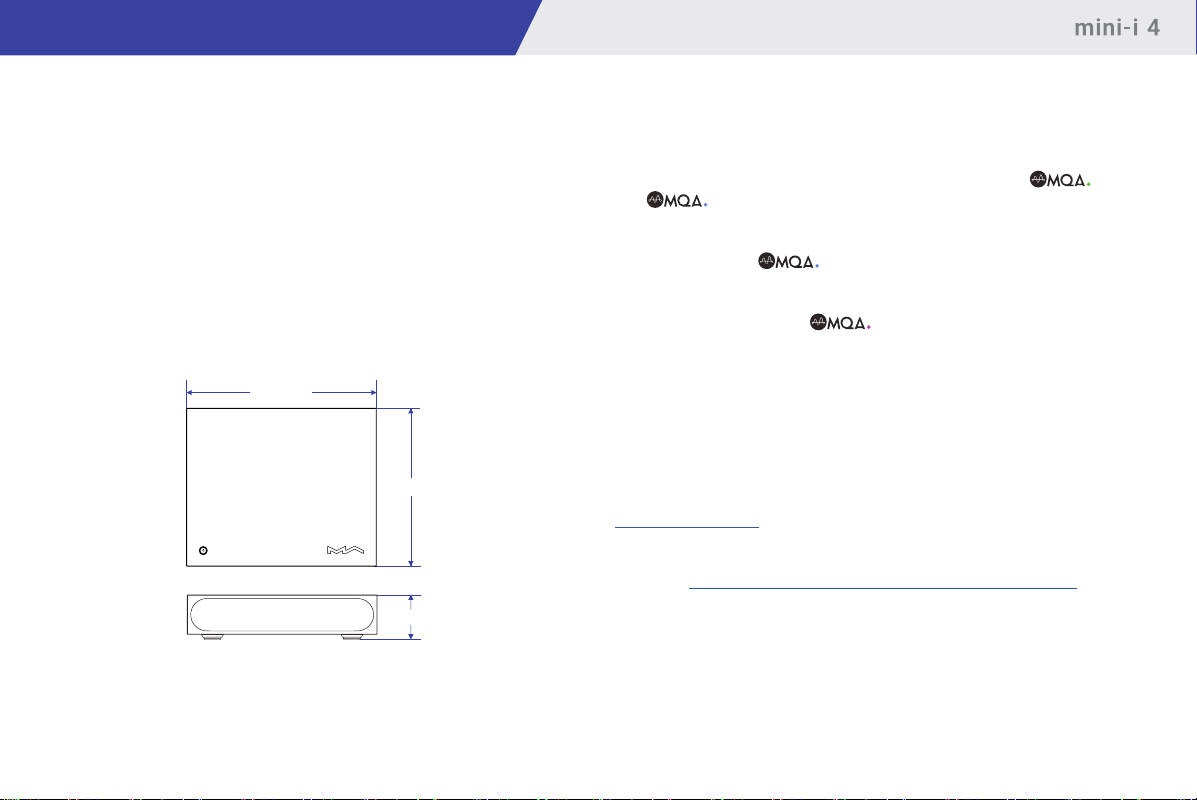

Физические характеристики
Вес: 1,3 кг
Размеры : Ширина 224 мм
Глубина 186 мм
Высота 53 мм
224 мм
186 мм
53 мм
Формат MQA (Master Quality Authenticated)
В устройстве реализован полный декодер MQA, который позволяет
воспроизводить аудиофайлы MQA в потоковой передаче или через
порт USB Audio, воссоздавая звук оригинальной мастер-записи.
Светящиеся точки рядом с логотипом MQA — зеленая или синяя — показывают, что устройство декодирует и воспроизводит поток или файл MQA. Цвет указывает на происхождение записи,
гарантируя идентичность звучания исходному материалу. Синее свечение индикатора указывает на то, что плеер воспроизводит
студийный MQA-файл, одобренный исполнителем/продюсером в студии, либо подтвержденный владельцем авторских прав.
Точка пурпурного цвета означает процесс воспроизведения
потока или файла MQA. Происходит окончательное развертывание
файла MQA.
* MQA и Sound Wave Device являются зарегистрированными товарными знаками MQA Limited © 2016 г.
Музыкальный сервис Spotify
В качестве пульта дистанционного управления контентом Spotify можно использовать телефон, планшет или компьютер. Посетите сайт
spotify.com/connect, чтобы узнать как выполнять такое управление.
На программное обеспечение Spotify распространяются лицензии третьих сторон, которые можно найти здесь:
https://www.spotifv.com/connect/third-party-licenses.
*Технические характеристики могут быть изменены без предварительного уведомления.
/ 08
Page 11
Внимание!
• Это устройство предназначено только для использования внутри помещений.
• Для вентиляции рекомендуется оставлять вокруг устройства не менее 5 см свободного
пространства.
• Не перекрывайте вентиляционные отверстия бумагой, шторами или другими предметами,
чтобы не препятствовать свободному току воздуха внутри устройства.
• Не ставьте на устройство источники пламени, например, зажженные свечи.
• Если устройство используется в тропиках, обеспечьте защиту от проникновения насекомых внутрь устройства через вентиляционные отверстия.
• Оберегайте устройство от попадания на него капель или брызг воды. Не ставьте на
устройство или рядом с ним предметы, наполненные жидкостью, такие как вазы и чашки.
• Не загромождайте пространство в месте соединения кабеля питания устройства с розеткой переменного тока, чтобы при необходимости можно было легко отключить питание.
/ 9
Page 12
Matrix Electronic Technology Co.,
LTD +86-29-86211122
B-801, No.111 Fengcheng 5th Rd.,
Xi’an, Китай
20230918 Ред. l.l
