Matrix Audio MA-1 User guide

Усилитель мощности

Руководство пользователя

Усилитель мощности

Содержание

Усилитель мощности

Содержимое упаковки ............................................................................................................. 01

Средства управления и коммутация ....................................................................................... 02

Вид спереди ..................................................................................................................................... 02

Вид сзади ..........................................................................................................................................03

Подключение акустических систем ........................................................................................ 05

Приложение ......................................................................................................................................08

Технические характеристики ..................................................................................................08

Триггер ...............................................................................................................................................08

Питание .............................................................................................................................................08

Принадлежности ............................................................................................................................08

Физические характеристики .......................................................................................................08

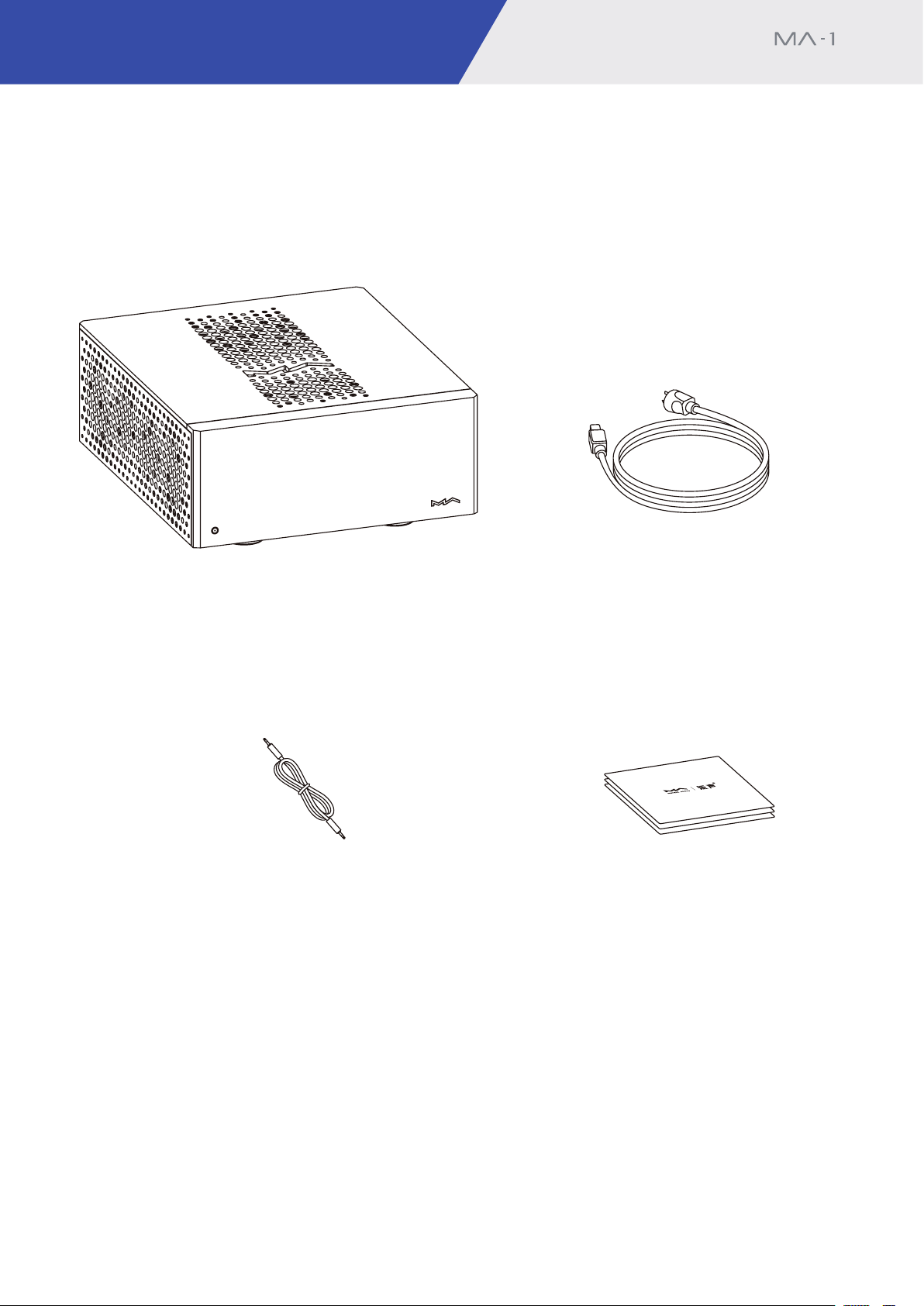

Содержимое упаковки

Усилитель мощности

Устройство

Триггерный кабель

Шнур питания

Руководство пользователя

и гарантийный талон

/01

Усилитель мощности

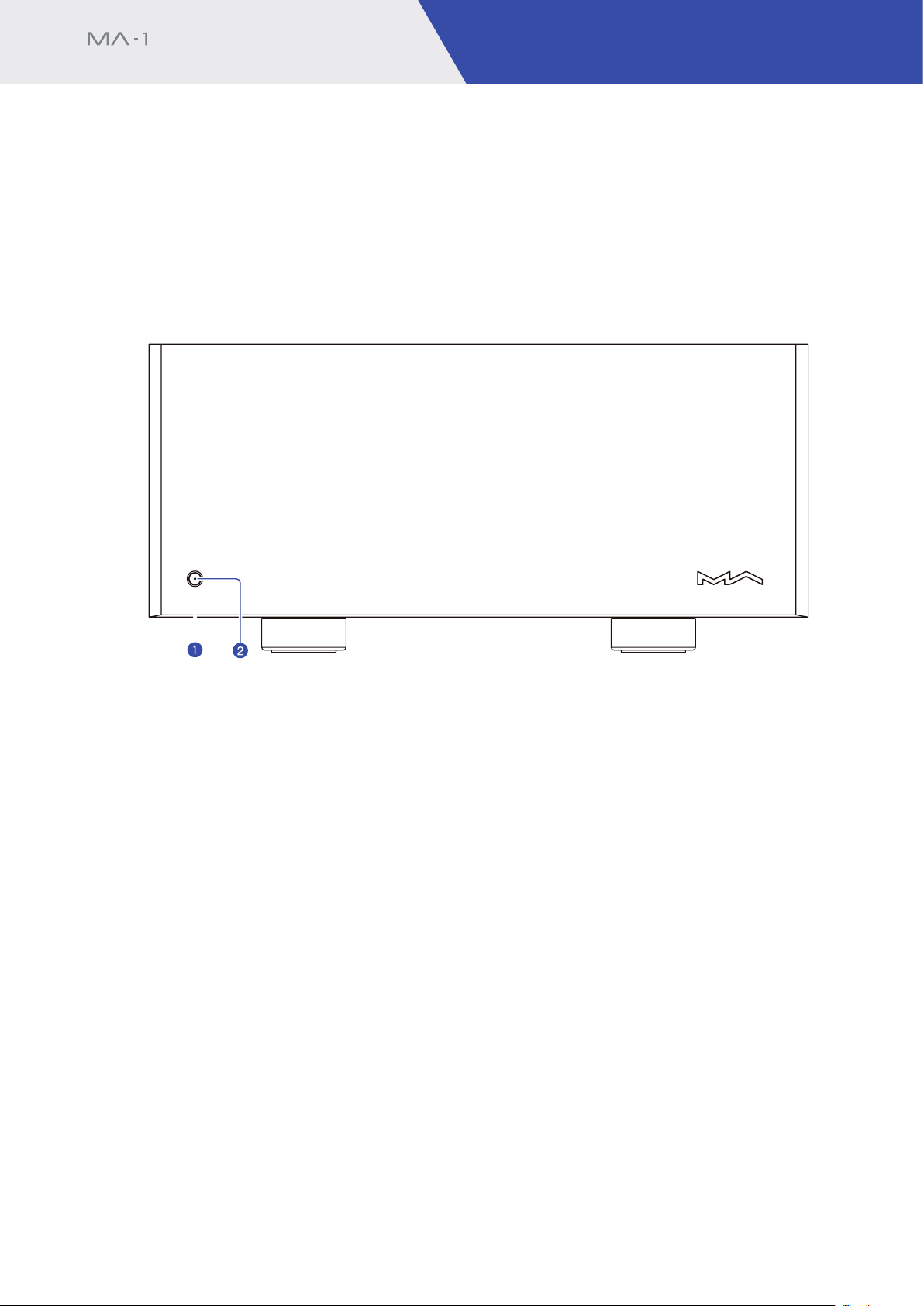

Вид спереди

Средства управления и коммутация

} Питание/режим ожидания

После подключения к электросети нажмите эту кнопку, чтобы включить устройство.
Нажмите и задержите кнопку на 1 секунду, чтобы перевести устройство в режим ожи-

дания.

; Светодиодный индикатор

Светодиодный индикатор гаснет, когда устройство переходит в режим ожидания.

Мигает в процессе запуска устройства и загорается ровным свечением при переходе
в рабочий режим.

/02

Средства управления и коммутация

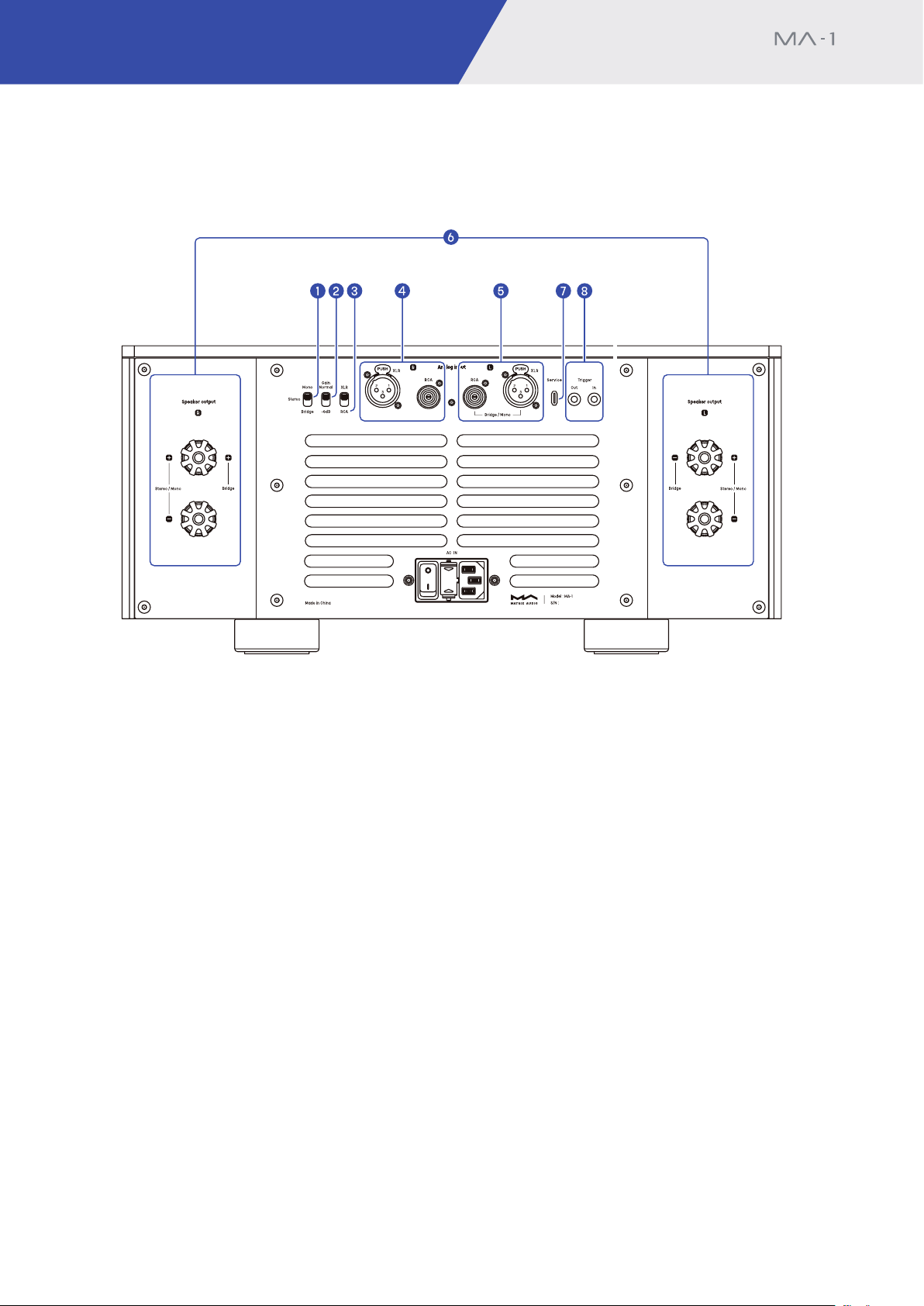

Задняя панель

Усилитель мощности

} Переключатель режимов

Последовательное переключение режимов работы

устройства: Моно, Стерео, Мостовой. Во избежа­ние недоразумений при пользовании этой кнопкой
следует иметь в виду, что переключение режимов
во время работы устройства требует соблюдения
определенных условий. Чтобы произошло факти­ческое переключение, устройство должно сначала
перейти в режим ожидания, а потом снова вклю­читься.

; Переключатель усиления

Переключение уровня усиления. Нормальный ко-

эффициент усиления составляет +30 дБ, но для
адаптации к подключенным акустическим систе­мам или предусилителю он может быть понижен
до +24 дБ.

= Переключатель типа входов

Позволяет выбрать тип входа — XLR или RCA.

% Входы правого канала

В режиме стерео используйте кабель RCA или XLR

для соединения с выходом правого канала преду­силителя. В Мостовом режиме или режиме Моно
эти входы не работают.

& Входы левого канала

В режиме стерео используйте кабель RCA или XLR

для соединения с выходом левого канала предуси­лителя.

В Мостовом режиме или режиме Моно используйте

кабель RCA или XLR для соединения с одним из вы­ходов предусилителя.

( Акустические выходы

Предназначены для подключения пары акустиче-

ские системы с импедансом 16 Ом.

) USB Type-C

Для обновления микропрограммного обеспечения

(прошивки)

+ Триггерный вход и выход

Предназначен для подключения аудиоустройств,

оснащенных триггерными портами. Подключение
выполняется с помощью кабеля с моноштекером
3,5-мм с целью установки управляющей связи
между MА-1 и этими устройствами. Триггерный вы­ход обеспечивает сигнал с напряжением 12 В по­стоянного тока.

/03

Усилитель мощности

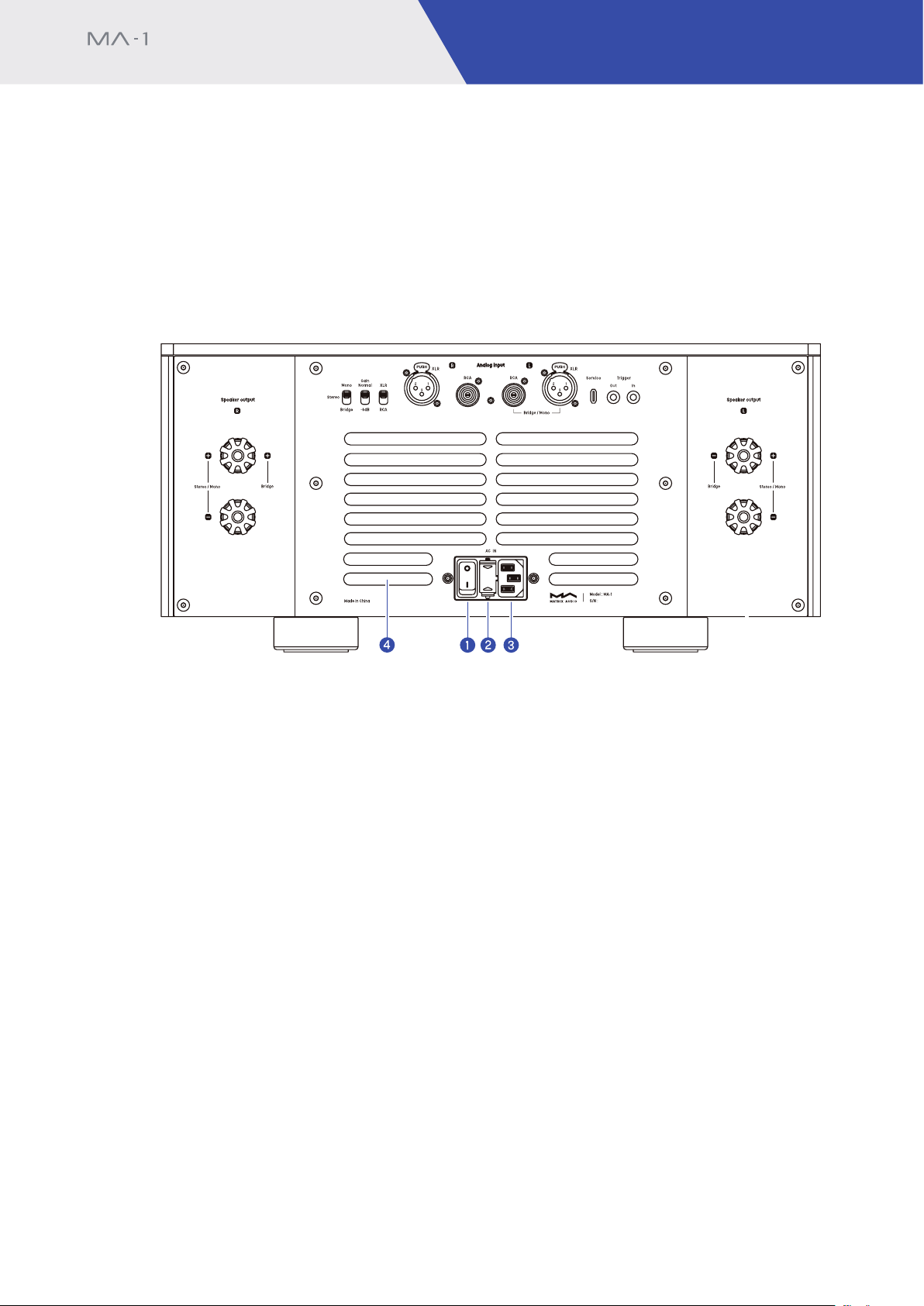

Задняя панель

Средства управления и коммутация

Выключатель питания

}

Используйте этот выключатель, если вам требуется полностью отключить устройство

от электросети. В противном случае энергопотребление в режиме ожидания будет
оставаться на уровне 1 ватта.

; Предохранительный отсек

Используйте плавкий предохранитель с задержкой срабатывания размером 5х20 мм.

= Гнездо питания

Используйте шнур питания, в котором есть провод заземления. Убедитесь в надежно-

сти заземляющего соединения. В противном случае возможна небольшая утечка тока
на корпус устройства.

% Вентиляционные отверстия

Для обеспечения надлежащей вентиляции внутренних компонентов не перекрывайте

эти области.

/04

Подключения акустических систем

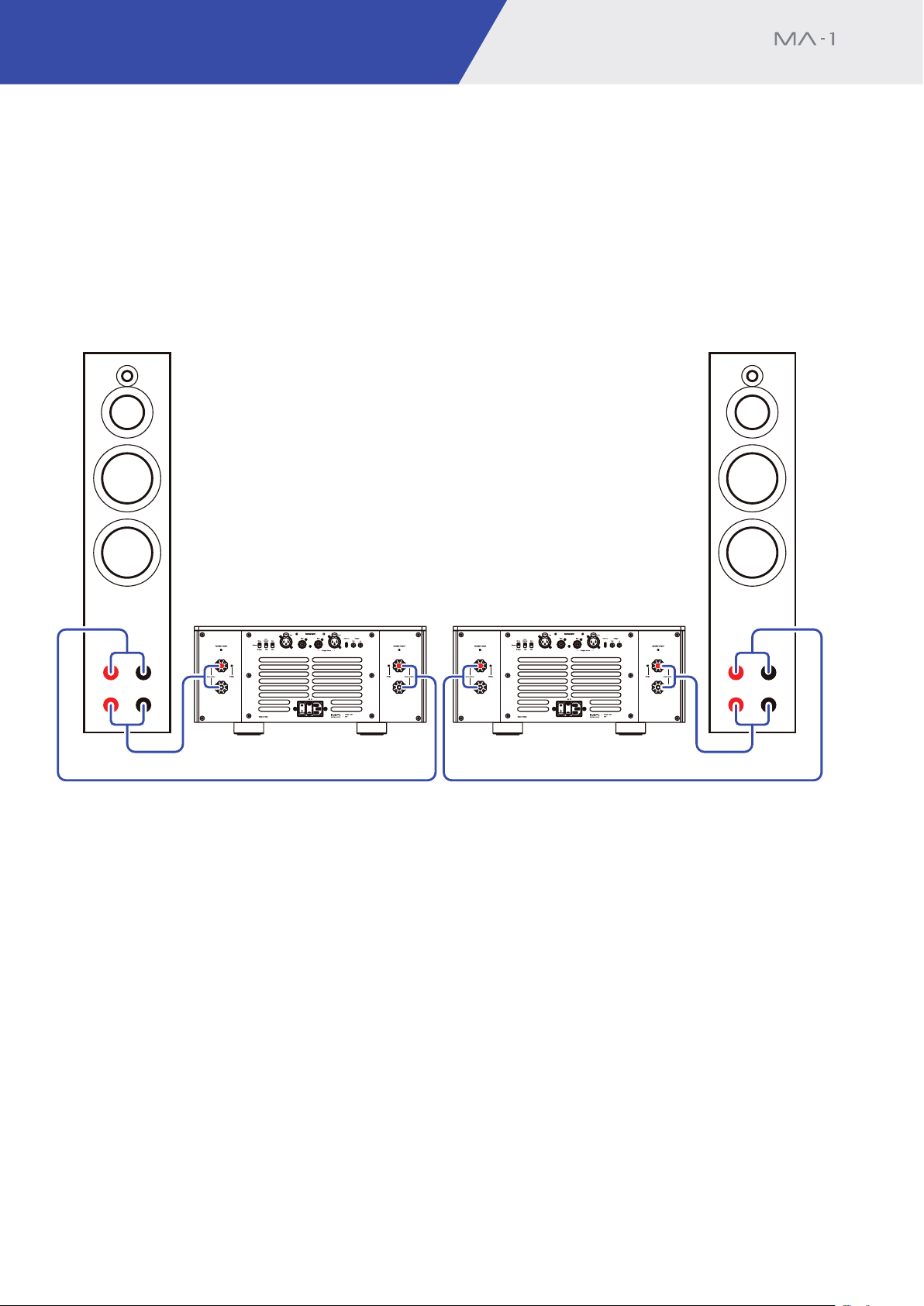

Для подключения колонок в режиме Моно смотрите схему ниже.

Усилитель мощности

/05

Подключения акустических систем

Усилитель мощности

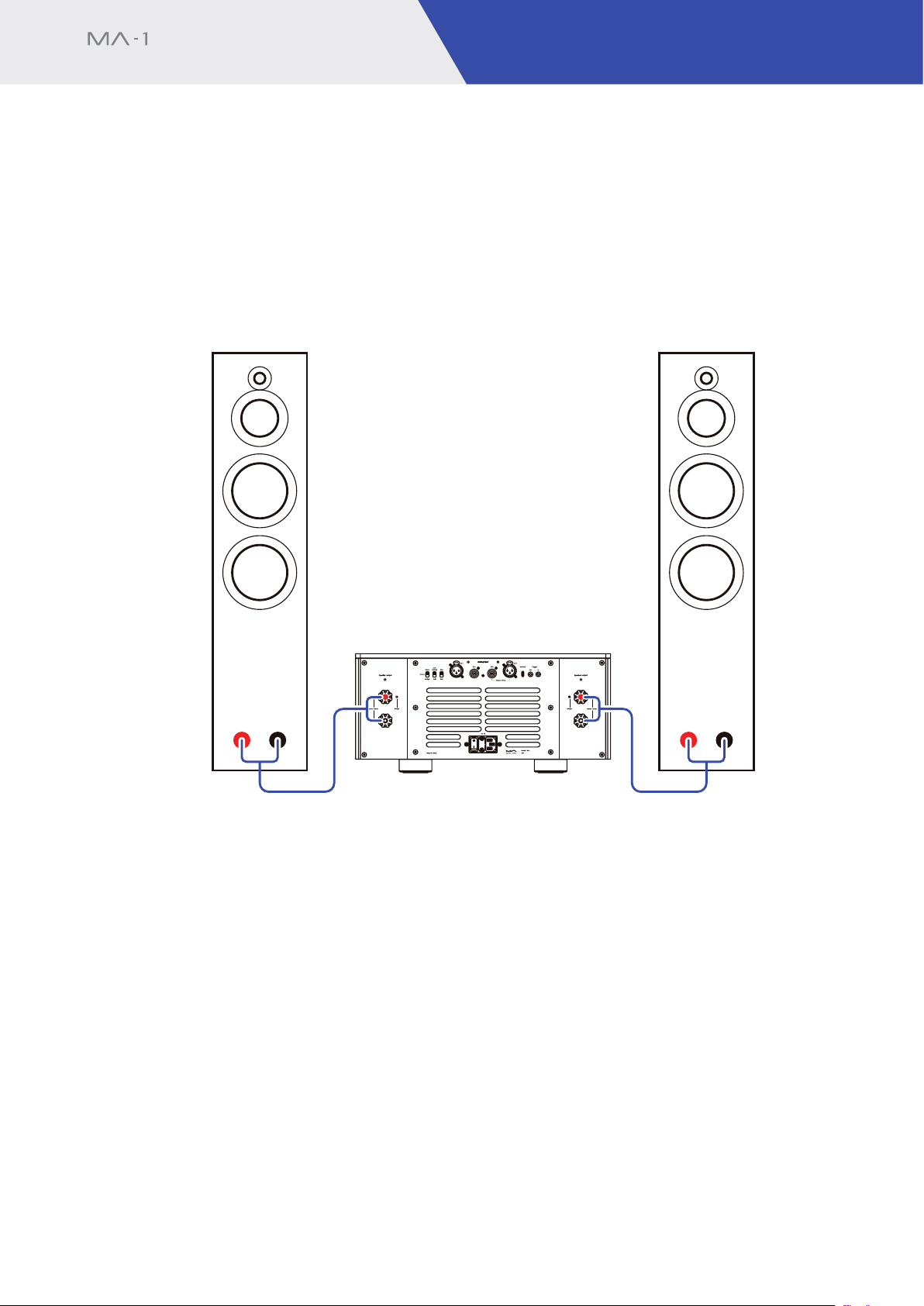

Для подключения колонок в режиме Стерео смотрите схему ниже.

/06

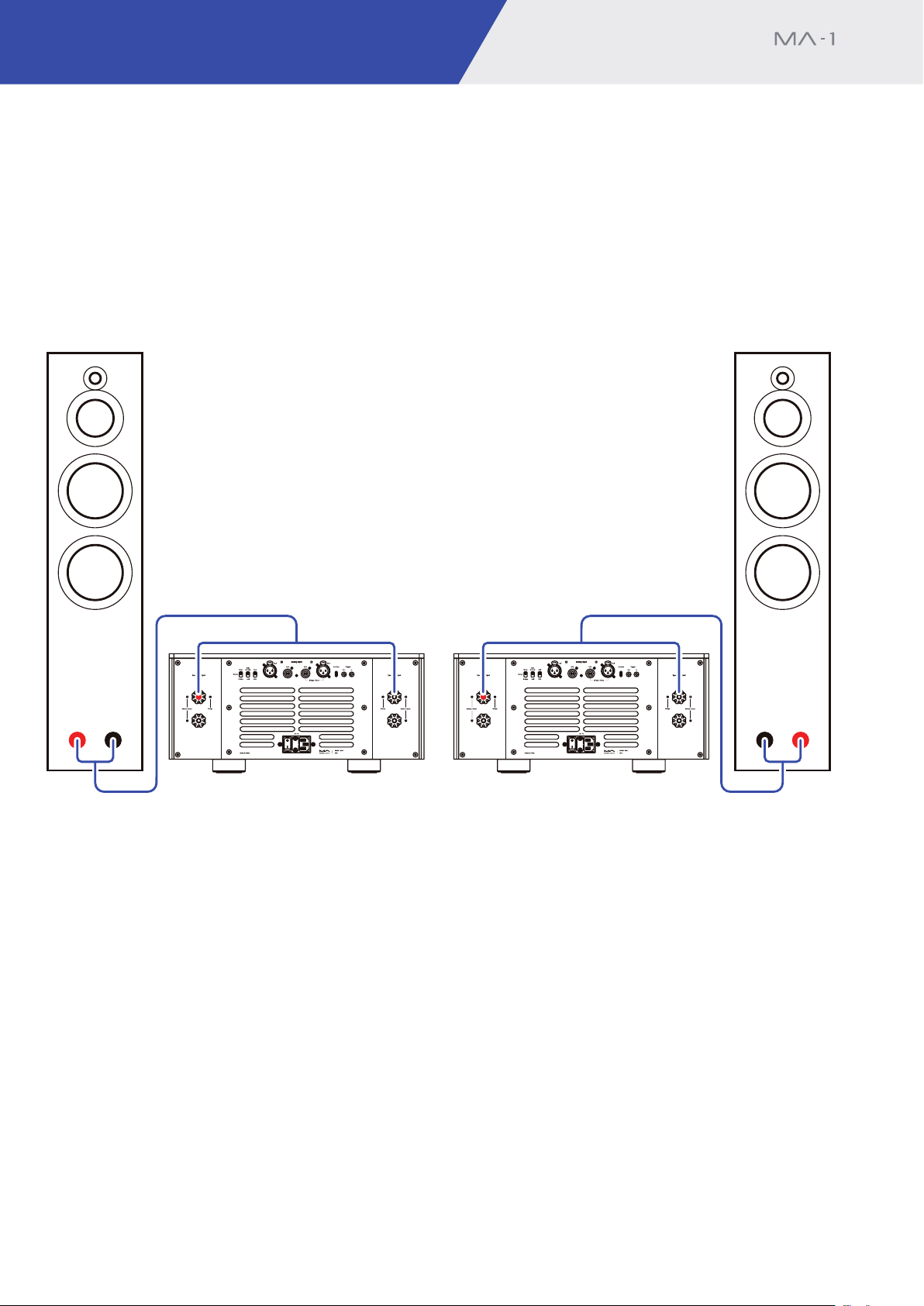

Подключения акустических систем

Для подключения колонок в Мостовом режиме смотрите схему ниже.

Усилитель мощности

* Убедитесь в корректном подключении колонок, чтобы не допустить повреждения устройств.

/07

Усилитель мощности

Приложение

Технические характеристики

Режим Стерео/Моно Мостовой режим

XLR: входное

сопротивление

RCA: входное

сопротивление

Входная

чувствительность

Выходная мощность

Диапазон

воспроизводимых

частот

Отношение

сигнал/шум

КНИ+Шум

Переходное

затухание

Коэффициент

усиления

Импеданс нагрузки 2-16 Ом 4-16 Ом

Коэффициент

демпфирования

1,48 В 1 В

2 х 250 Вт на 8 Ом
2 х 450 Вт на 4 Ом

20 Гц - 20 кГц (+0, -0,15 дБ); 160 кГц -3 дБ6

-119 дБ при +24 дБ, А-взвеш.

-119 дБ при +30 дБ, А-взвеш.

<0,02% на 250 Вт,

8 Ом

40 кОм

20 кОм

1 х 500 Вт на 8 Ом
1 х 900 Вт на 4 Ом

(Измерено на реальном

музыкальном сигнале)

<0,06% на 500 Вт,

-125 дБ

+24 дБ/+30 дБ

350 при 8 Ом, 1 кГц

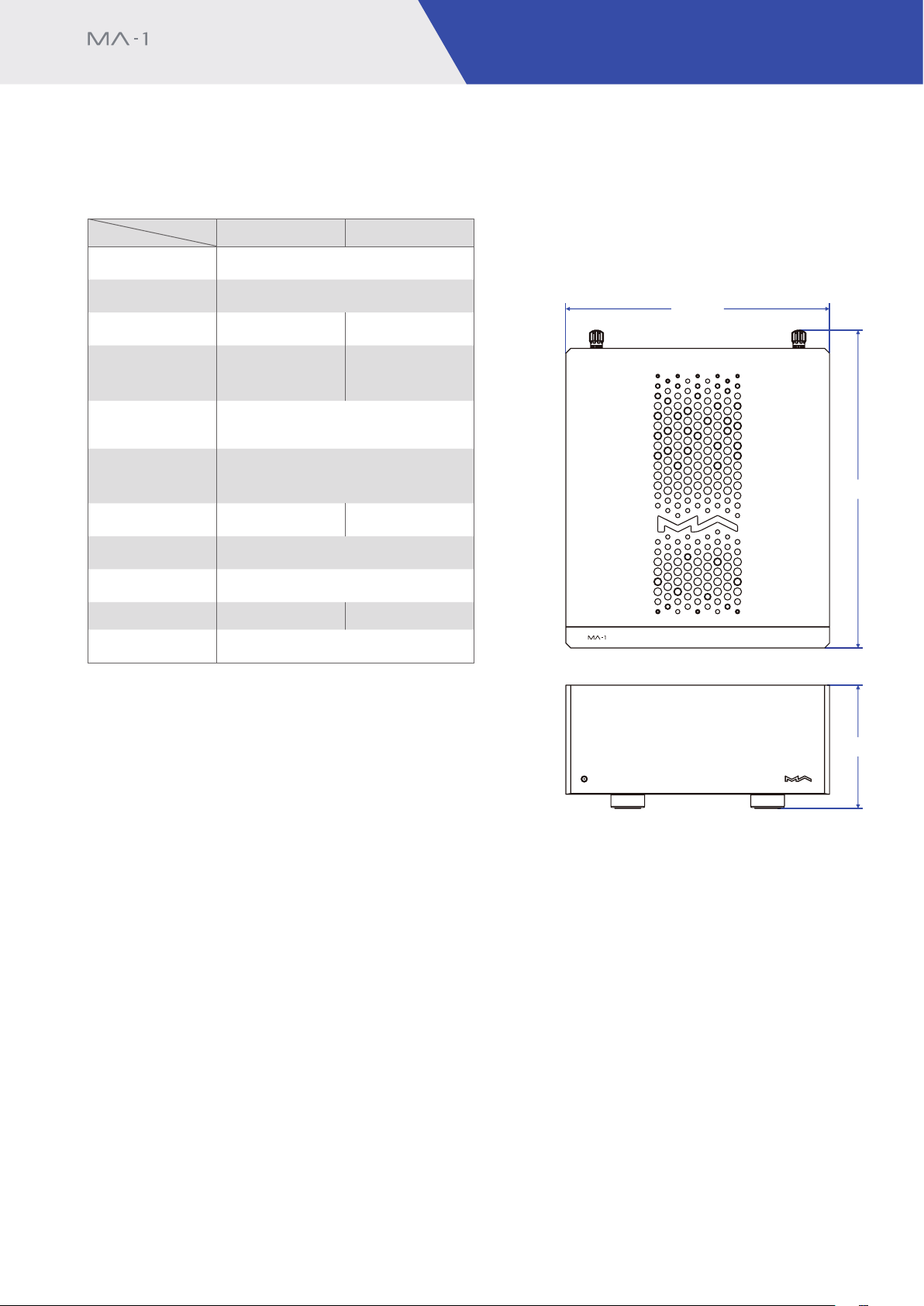

Физические характеристики

Масса: 42,4 кг (93,5 ф.)
Размеры: Ширина: 430 мм (16,93 дюйма)
Глубина: 518 мм (20,39 дюйма)
Высота: 201 мм (7,91 дюйма)

430 мм

518 мм

8 Ом

Триггер

Триггерный вход: 6-12 В <10 мА пост. тока
Триггерный выход: 12 В пост. тока/ 50 мА макс.

Питание

Напряжение: Сеть переменного тока 100-120 В, 50/60 Гц

или 220-240 В, 50/60 Гц (заводская установка)

Потребляемая мощность в режиме ожидания: <1 Вт
Потребляемая мощность в режиме простоя: 250-350 Вт
Максимальная потребляемая мощность: <1250 Вт

201 мм

* По мере совершенствования изделия его технические
характеристики могут быть изменены без уведомления.

/08

Внимание

Усилитель мощности

• Это устройство предназначено только для использования внутри помещений.

• Для обеспечения надлежащей вентиляции рекомендуется оставлять вокруг устройства
не менее 5 см свободного пространства.

• Не кладите на верхнюю панель устройства бумагу, ткань или другие предметы, которые
могут перекрывать вентиляционные отверстия.

• Не ставьте на устройство свечи или другие источники открытого пламени.

• Если устройство используется в тропическом климате, следите за тем, чтобы
насекомые не проникали внутрь через вентиляционные отверстия.

• Оберегайте устройство от дождя или водяных брызг. Не ставьте на устройство или
рядом с ним чаши, вазы или другие сосуды с жидкостью.

/09
