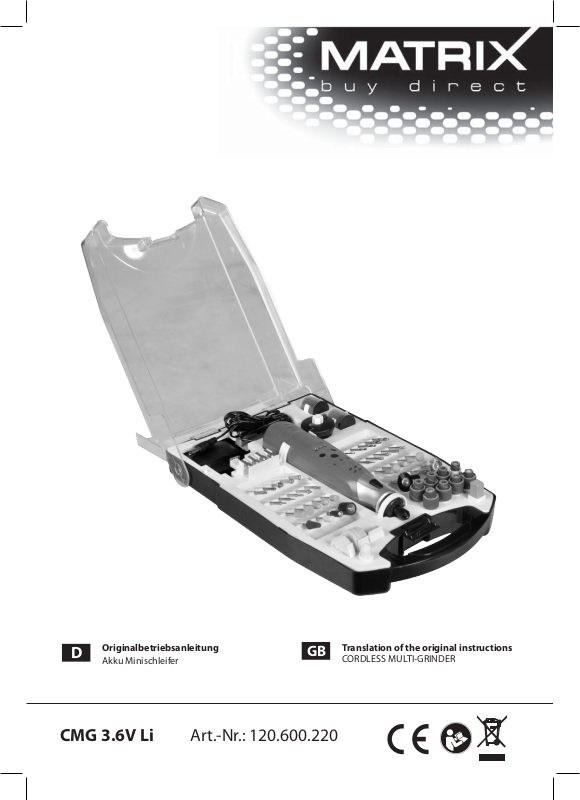

MATRIX CMG 3,6V Li operation manual

Originalbetriebsanleitung
D
Akku Minischleifer
Translation of the original instructions
GB
CORDLESS MULTI-GRINDER
CMG 3.6V Li
Art.-Nr.: 120.600.220
B1
3112
6
7
4
5
8 14
B2
9
16
10 11
17
18 20 23
12 13
19
11 12
15
21
22
Einleitung
Machen Sie sich vor der ersten Inbetrieb-
nahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.
Bestimmungsgemäßer Gebrauch
Die Akku-Multischleifmaschine ist mit entsprechendem Zubehör (wie mitgeliefert) zum Bohren, Fräsen, Gravieren, Polieren, Säubern, Schleifen, Trennen von Werkstoen wie Holz, Metall, Kunststo, Keramik oder Gestein in trockenen Räumen zu verwenden. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für gewerblichen Einsatz bestimmt.
Ausstattung
Akku-Multischleifmaschine: (siehe Abb. B1)
1. Drehzahlregulierung
2. Akku-LED
3. Ein- / Aus -Schalter
4. Spannmutter
5. Überwurfmutter
6. Spindelarretierung
7.Akkuladeeinrichtung
Zubehör: (siehe Abb. B2)
8. 20 Stk Trennscheiben
9. Stk Schleifpapiere
10. 5 Stk Bohrer (1x1.6mm, 2x2.3 mm, 2x3.2 mm)
11. 10 Stk Diamantbits: Ø 3.2 mm
12. 10 Stk Schleifscheiben mit Schaft Ø 3.2 mm
13. 4 Stk Bürsten: Ø 3.2 mm
14. 16 Stk Schleifrollen
15. 1 Stk Abrichtstein
16. 4 Stk Spannhülsen (1x1.6 mm, 1x2.3 mm, 2x3.2 mm)
17. 2 Stk Schleifband: Ø 3.2 mm
18. 2 Stk HSS Schneider Ø 3.2 mm
19. 3 Stk Dorn Ø 3.2 mm
20. 1 Stk Filz-Polierspitze
21. 5 Stk Filz-Polierscheiben
22. 2 Stk Polierscheiben: Ø 3.2 mm
23. 1 Stk Textil-Polierscheibe
Technical information
Nennspannung: 3.6 V Leerlaufdrehzahl: n0 5000-18000 min Max. Scheiben ø: 35 mm Bohrfutterspannbereich: max. ø 3,2 mm
Akku-Pack :
Nennspannung: 3.6 V Kapazität: 1300 mAh Li-ion
Akkuladeeinrichtung :
Nennspannung: 100-240V~, 50/60Hz Nennlast: 30 W Nennspannung: 5 V Ladestrom: 300 mA Ladedauer: 3 Stunden Schutzklasse: II/
Geräusch- und Vibrationsinformationen:
Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: 75 dB(A) Schallleistungspegel: 86 dB(A) Unsicherheit K: 3 dB(A)
Gehörschutz tragen!
Bewertete Beschleunigung, typischerweise:
Hand- / Armvibration: 2,592 m / s
D
-1
2
3
Unsicherheit K = 1,5 m / s
2
WARNUNG! Der in diesen Anweisungen
angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.
Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG! Lesen Sie alle
Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begri „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und
unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges (bzw. Netzteils) muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und
passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von
Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die
Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz
eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim
Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen
persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und
-auangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer
Staubabsaugung kann Gefährdungen durch Staub verringern.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug,
das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
5
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge
sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen
den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte
Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5. Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden.
Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen.
Der Gebrauch von anderen Akkus kann zu
VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nichtaufladbare Batterien niemals auf.
Sicherheitshinweise für alle Anwendungen
Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polieren und Trennschleifen:
a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Polierer und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die
folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und / oder schweren Verletzungen kommen.
b) Normativer Satz / Hinweis für dieses Werkzeug nicht anwendbar.
c) Verwenden Sie kein Zubehör, das
vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das
Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
d) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör,
das sich schneller als zulässig dreht, kann zerbrechen oder umheriegen.
e) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch
bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
f) Schleifscheiben, Flansche, Schleifteller oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau
auf die Schleifspindel passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
g) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe bendliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeuges auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen.
Beschädigte Einsatzwerkzeuge brechen meist in der Testzeit.
h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif­und Materialpartikel von Ihnen fernhält.
Die Augen sollen vor herumiegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen, Staub­oder Atemschutzmasken müssen den bei der Anwendung entstehenden Staub ltern. Wenn Sie länger lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
i) Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks
oder gebrochene Einsatzwerkzeuge können wegiegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
j) Halten Sie das Gerät nur an den isolierten Griächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das Netzkabel treen kann. Der Kontakt
mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern.
Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Arm in das sich drehende Einsatzwerkzeug geraten.
l) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist.
Das sich drehende Einsatzwerkzeug kann in
7
Kontakt mit der Ablageäche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre
Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.
verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das
Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien.
Funken können diese Materialen entzünden.
p) Verwenden Sie keine Einsatzwerkzeuge, die üssige Kühlmittel erfordern. Die
Verwendung von Wasser oder anderen üssigen Kühlmitteln kann zu einem elektrischen Schlag führen.
Rückschlag und entsprechende Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führen zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an die Blockierstelle beschleunigt.
Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag
a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgri, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben.
Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das
Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.
c) Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird.
Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende
Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge
verursachen häug einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
Besondere Sicherheitshinweise zum Schleifen und Trennschleifen
a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube.
Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
ausgelegt und können brechen.
Weitere besondere Sicherheitshinweise zum Trennschleifen
a) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der
Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b) Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstmögliche Teil des Schleifkörpers zeigt oen zur Bedienperson.
Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.
c) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenäche einer Trennscheibe. Trennscheiben sind
zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
d) Verwenden Sie immer unbeschädigte Spannansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen
die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.
e) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere
Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen
b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn
Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und
beheben Sie die Ursache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück bendet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Andernfalls kann
die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke
können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und
9
zwar sowohl in der Nähe der Trennscheibe als auch an der Kante.
f) Seien Sie besonders vorsichtig bei „Taschenschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe
kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.
Besondere Sicherheitshinweise zum Sandpapierschleifen
Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.
Gerätespezische Sicherheitshinweise für Akku-Multischleifmaschinen
Verwenden Sie beim Betrieb folgende
Schutzausrüstung: Schutzbrille und Schutzhandschuhe.
Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgröße.
Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen.
Besondere Sicherheitshinweise zum Polieren
Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungsschnüre, zu. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich
mitdrehende Befestigungsschnüre können Ihre Finger erfassen oder sich im Werkstück verfangen.
Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten
a) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie Drähte nicht durch zu hohen Anpressdruck.
Wegiegende Drahtstücke können sehr leicht durch dünne Kleidung und / oder Haut dringen.
b) Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können.
VORSICHT! VERLETZUNGSGEFAHR! Das
Werkzeug läuft nach dem Ausschalten nach! Vermeiden Sie jeden Kontakt zu den schnell drehenden Werkzeugen.
WARNUNG! Sichern Sie das Werkstück.
Benutzen Sie Spannvorrichtungen / Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand.
WARNUNG! VERLETZUNGSGEFAHR!
Stützen Sie auf keinen Fall die Hände neben oder vor dem Gerät und der zu bearbeitenden Fläche ab, da bei einem Abrutschen Verletzungsgefahr besteht.
Brandgefahr durch Funkenug !
Wenn Sie Metalle schleifen, entsteht Funkenug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Nähe des Arbeitsbereiches benden.
WARNUNG! Gefährdung durch
Staub ! Die durch die Bearbeitung entstehenden schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe bendliche Personen dar.
10
Tragen Sie eine Staubschutzmaske!
WARNUNG! Giftige Dämpfe!
Sorgen Sie bei der Bearbeitung von Kunststoen, Farben, Lacken, etc. für ausreichende Belüftung.
Die Verwendung als Säge bzw. die Benutzung von Sägeblättern mit diesem Gerät ist untersagt.
Tränken Sie Materialien oder zu bearbeitende Flächen nicht mit lösungsmittelhaltigen Flüssigkeiten.
Vermeiden Sie das Schleifen von bleihaltigen Farben oder anderen gesundheitsschädlichen Materialien.
Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend.
Vermeiden Sie den Kontakt mit dem laufenden Schleifwerkzeug.
Bearbeiten Sie keine angefeuchteten Materialien oder feuchte Flächen.
HINWEIS! Belasten Sie das Gerät im Betrieb nicht derart stark, dass Stillstand eintritt!
WARNUNG! VERLETZUNGSGEFAHR!
Lassen Sie das ausgeschaltete Gerät zum Stillstand kommen, bevor Sie es ablegen.
benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Bedienung
Verwenden Sie das Gerät niemals zweckentfremdet und nur mit Originalteilen / -zubehör. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Teile oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
Akku-Pack laden
HINWEIS! Ein neuer oder lange Zeit
nicht genutzter Akku-Pack muss vor der ersten / erneuten Benutzung aufgeladen werden.
VORSICHT! VERLETZUNGSGEFAHR!
Schließen Sie das Netzteil 7 an eine Steckdose an.
Die LED 11 leuchtet grün, solange sich der das Netzteil 7 an einer Steckdose angeschlossen ist.
VORSICHT! Laden Sie einen Akku-Pack
niemals unmittelbar nach dem Ladevorgang ein zweites Mal auf. Es besteht die Gefahr, dass der Akku- Pack überladen wird.
WARNUNG! Das Gerät muss stets
sauber, trocken und frei von Öl oder Schmierfetten sein.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu
Akkuzustand ablesen
Der Zustand bzw. die Restleistung wird bei eingeschaltetem Gerät in der Akku-LED 2 wie folgt angezeigt: ROT / ORANGE / GRÜN = maximale Ladung / Leistung ROT / ORANGE = mittlere Ladung / Leistung ROT = schwache Ladung – Akku auaden
11
Werkzeug / Spannzange einsetzen / wechseln
Betätigen Sie die Spindelarretierung 6 und halten Sie diese gedrückt. Drehen Sie die Spannmutter 4 bis die Arretierung einrastet. Lösen Sie die Spannmutter 4.
Entnehmen Sie ggf. ein eingesetztes Werkzeug. Schieben Sie zuerst das vorgesehene Werkzeug durch die Spannmutter 4 bevor Sie es in die zum Werkzeugschaft passende Spannzange stecken.
Betätigen Sie die Spindelarretierung 6 und halten Sie diese gedrückt.
Stecken Sie die Spannzange in den Gewindeeinsatz und schrauben Sie dann die Spannmutter 4 mit dem Kombischlüssel.
Ein- und ausschalten / Drehzahlbereich einstellen
Einschalten / Drehzahlbereich einstellen:
Stellen Sie den EIN- / AUS-Schalter 3 . Stellen Sie die Drehzahlregulierung 1 auf eine Position zwischen 1 und 6 .
Bearbeitung von Zink, Zinklegierungen, Aluminium, Kupfer und Blei durch Versuche an Probestücken.
Bearbeiten Sie Kunststoe und Materialien mit niedrigem Schmelzpunkt im niedrigen Drehzahlbereich.
Bearbeiten Sie Holz mit hohen Drehzahlen. Führen Sie Reinigungs-, Polier- und Schwabbelarbeiten im mittleren Drehzahlbereich durch.
Die nachfolgenden Angaben sind unverbindliche Empfehlungen. Testen Sie beim praktischen Arbeiten auch selbst, welches Werkzeug und welche Einstellung für das zu bearbeitende Material optimal geeignet sind.
Beim Einschalten des Geräts ist die Geschwindigkeit auf der Stufe 3. Drücken Sie + um zu beschleunigen. Drücken Sie
-, um zu verlangsamen.
Ausschalten:
Stellen Sie den EIN- / AUS-Schalter 3.
Hinweise zu Materialbearbeitung / Werkzeug / Drehzahlbereich
Verwenden Sie die Fräsbits zur Bearbeitung von Stahl und Eisen unter Höchstdrehzahl.
Ermitteln Sie den Drehzahlbereich zur
12
Geeignete Drehzahl einstellen
Zier Drehzahlregulierung Werksto 1-3 Kunststo und Werkstoe mit niedrigem Schmelzpunkt 4-5 Gestein, Keramik 5 Weichholz, Metall 6 Hartholz
Anwendungsbeispiele / geeignetes Werkzeug auswählen
Funktion Zubehör Verwendung
Bohren HSS Schneider 18
Bohrer 10
Fräsen Diamantbits 11 Vielseitige Arbeiten; z.B. Ausbuchten,
Gravieren Gravierbits Kennzeichnung anfertigen Polieren,
Entrosten VORSICHT! Üben Sie nur leichten Druck mit dem Werkzeug auf das Werkstück aus.
Säubern Bürsten 13
Schleifen Schleifscheiben 12
Trennen Trennscheiben 8 Metall, Kunststo bearbeiten
Bürsten 13 Entrosten Polierscheiben 22
Schleifpapiere 9 Schleifrollen 14 Schleifband 17
Textil-Polierscheibe 23 Filz-Polierspitze 21
Bürsten 13 z.B. zum Entrosten
Schleifscheiben mit Schaft
Holz bearbeiten
Aushöhlen, Formen, Nuten oder Schlitze erstellen
Verschiedene Metalle und Kunststoe, insbesondere Edelmetalle wie Gold oder Silber bearbeiten
z.B. schlecht zugängliche Kunststogehäuse säubern oder den Umgebungsbereich eines Türschlosses säubern
(Die Metallbürste ist weicher als Stahl) Schleifarbeiten an Gestein, feine Arbeiten
an harten Materialien, wie Keramik oder legiertem Stahl
13
Tipps und Tricks
Wenn Sie zu hohen Druck ausüben, kann das eingespannte Werkzeug zerbrechen und / oder das Werkstück beschädigt werden. Sie können optimale Arbeitsergebnisse erzielen, indem Sie das Werkzeug mit gleich bleibendem Drehzahlbereich und geringem Druck an das Werkstück führen.
Wartung und Reinigung
Wartung
Führen Sie jeweils zu Beginn und am Ende eines längeren Nichtgebrauches einen kompletten Auadevorgang des Akku-Packs
Reinigung
Entfernen Sie Verschmutzungen vom Gerät. Verwenden Sie dazu ein trockenes Tuch.
Service
WARNUNG! Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original­Ersatzteilen reparieren. Damit wird
sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002 / 96 / EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Akkus nicht in den Hausmüll!
Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006 / 66 / EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung.
WARNUNG! Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen.
Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
14
Introduction
Please make sure you familiarise yourself
fully with the way the device works before you use it for the rst time and that you understand how to handle electrical power tools correctly. To help you do this please read the accompanying operating instructions. Keep these instructions in a safe place. If you pass the device on to anyone else, please ensure that you also pass on all the documentation.
Proper use
The rechargeable precision rotary tool with the corresponding accessory (as supplied) is intended to be used for drilling, milling, engraving, polishing, cleaning, grinding, cutting and sawing materials such as wood, metal, plastic, ceramics or stone in dry environments. Any other use or modication to the drill / grinder shall be considered as improper use and could give rise to considerable dangers. The manufacturer will not accept liability for loss or damage arising from improper use. Not intended for commercial use.
Features and equipment
Cordless multi-grinder: see Fig. B1
1. Rotational speed control
2. Battery-operated LED
3. On / O switch
4. Clamping nut
5. Spigot nut
6. Spindle lock
7. battery charger
Accessories (see Fig. B2):
11. 10 pcs Diamond bits: Ø 3.2 mm
12. 10 pcs Grinding wheels with shank: Ø 3.2 mm
13. 4 pcs Brush: Ø 3.2 mm
14. 16 pcs Sanding drum
15. 1 pc Dressing stone
16. 8.4 pcs Collets(1x1.6 mm, 1x2.3 mm, 2x3.2 mm)
17. 2 pcs Sanding band: Ø 3.2 mm
18. 2 pcs Hss cutter: Ø 3.2 mm
19. 3 pcs Mandrel: Ø 3.2 mm
20. 1 pc Felt wheel pointed
21. 5 pcs Felt Wheels
22. 2 pcs Polishing wheels: Ø 3.2 mm
23. 1 pc Cloth wheel
Technical information
Rated voltage: 3.6 V No-load speed: n0 0–18000 min Max. disc ø: 35 mm Drill chuck clamping range: max. ø 3.2 mm
Rechargeable battery pack CMG 3.6V Li:
Rated voltage: 3.6 V Capacity: 1300 mAh Li-ion
Battery charger CMG 3.6V Li:
Rated voltage: 100-240V~, 50/60Hz Rated input: 30 W Rated voltage: 5 V Charging current: 300 mA Charging duration: 3 hours Protection class: II/
Noise and vibration data:
Measured values for noise are determined in accordance with EN 60745. The A-weighted noise level of the electrical power tool are typically:
Sound pressure level: 75 dB(A) Sound power level: 86 dB(A) Uncertainty K: 3 dB(A)
GB
-1
8. 20 Pcs Cut O Wheels
9. 32 pcs Sand papers
10. 5 pcs Drills(1x1.6mm, 2x2.3 mm, 2x3.2 mm)
Wear ear protection!
Evaluated acceleration, typical: Hand / arm vibration: 2,592 m / s Uncertainty K = 1.5 m / s
2
2
15
WARNING! The vibration level given in these instructions has been measured in accordance with a standardised measurement procedure specied in EN 60745 and can be used to compare devices. Dierent uses of the device give rise to dierent vibration levels and in many cases they may exceed the values given in these instructions. It is easy to underestimate the vibration load if the electrical power tool is used regularly in particular circumstances.
Note: If you wish to make an accurate assessment of the vibration loads experienced during a particular period of working, you should also take into account the intervening periods of time when the device is switched o or is running but is not actually in use. This can result in a much lower vibration load over the whole of the period of working.
General safety advice for electrical power tools
WARNING! Read all the safety advice and instructions! Failure to observe the safety
advice and instructions may result in electric shock, re and / or serious injury.
Keep all the safety advice and instructions in a safe place for future reference!
The term “electrical tool” used in the safety advice refers to electrical tools powered by mains electricity (by means of a mains lead) and electrical tools powered by rechargeable batteries (without a mains lead).
1. Workplace safety
a) Keep your working area clean and well lit. Untidy or poorly lit working areas
can lead to accidents.
b) Do not work with the device in potentially explosive environments
in which there are inammable liquids, gases or dusts. Electrical power tools create sparks,
which can ignite dusts or fumes.
c) Keep children and other people away while you are operating the electrical tool.
Distractions can cause you to lose control of the device.
2. Electrical safety
a) The mains plug on the device must match the mains socket. The plug must not be modied in any way. Do not use an adapter plug with devices tted with a protective earth. Unmodied plugs and
matching sockets reduce the risk of electric shock.
b) Avoid touching earthed surfaces such as pipes, radiators, ovens and refrigerators with any part of your body.
There is an increased risk of electric shock if your body is earthed.
c) Keep the device away from rain or moisture. Water entering an electrical device
increases the risk of electric shock.
d) Do not use the mains lead for any purpose for which it was not intended, e.g. to carry the device, to hang up the device or to pull the mains plug out of the mains socket. Keep the mains lead away from heat, oil, sharp edges or moving parts of the device. Damaged or tangled mains leads
increase the risk of electric shock.
e) When working outdoors with an electrical power tool always use extension cables that are also approved for use outdoors. The use of an extension cable suitable
for outdoor use reduces the risk of electric shock.
16
f) Use a residual current device (RCD) for protection if operating the electrical power tool in a moist environment is unavoidable. The use of an RCD reduces
the risk of electric shock.
3. Personal safety
hair can become trapped in moving parts.
g) If vacuum dust extraction and collection devices are tted do not forget to check that they are properly connected and correctly used. The use of these devices
reduces the hazard presented by dust.
a) Remain alert at all times, watch what you are doing and always proceed with caution. Do not use the device if you are tired or under the inuence of drugs, alcohol or medication. One moment
of carelessness when using the device can lead to serious injury.
b) Wear personal protective equipment and always wear safety glasses. The wearing of
personal protective equipment such as dust masks, non-slip safety shoes, safety helmets or ear protectors, appropriate to the type of electrical power tool used and work undertaken, reduces the risk of injury.
c) Avoid unintentional operation of the device. Check that the electrical power tool is switched o before you connect it to the mains, pick it up or carry it.
Accidents can happen if you carry the device with your nger on the ON / OFF switch or with the device switched on.
d) Remove any setting tools or spanners before you switch the device on. A tool
or spanner left attached to a rotating part of a device can lead to injury.
e) Avoid placing your body in an unnatural position. Keep proper footing and balance at all times. By doing this
you will be in a better position to control the device in unforeseen circumstances.
f) Wear suitable clothing. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves clear of moving parts. Loose clothing, jewellery or long
4. Careful handling and use of electrical power tools
a) Do not overload the device. Always use an electrical power tool that is intended for the task you are undertaking.
By using the right electrical power tool for the job you will work more safely and achieve a better result.
b) Do not use an electrical power tool if its switch is defective. An electrical power
tool that can no longer be switched on and o is dangerous and must be repaired.
c) Pull the mains plug out of the socket and / or remove the rechargeable battery before you make any adjustments to the device, change accessories or when the device is put away. This precaution
is intended to prevent the device from unintentionally starting.
d) When not in use always ensure that electrical power tools are kept out of reach of children. Do not let anyone use the device if he or she is not familiar with it or has not read the instructions and advice. Electrical power tools are dangerous
when they are used by inexperienced people.
e) Look after the device carefully. Check that moving parts are working properly and move freely. Check for any parts that are broken or damaged enough to detrimentally aect the functioning of the device. Have damaged parts repaired before you use
17
the device. Many accidents have their origins in poorly maintained electrical power tools.
f) Keep cutting tools clean and sharp.
Carefully maintained cutting tools with sharp cutting edges are less likely to jam and are easier to control.
g) Use the electrical power tool, accessories, inserted tools etc. in accordance with these instructions and advice, and the stipulations drawn up for this particular type of device. In doing this, take into account the working conditions and the task in hand. The use of electrical
power tools for purposes other than those intended can lead to dangerous situations.
5. Use and handling of the cordless electrical power tool
a) Charge a rechargeable battery unit using only the charger recommended by the manufacturer. Chargers are often
designed for a particular type of rechargeable battery unit. There is the danger of re if other types of rechargeable battery units are used.
b) Only the rechargeable battery units supplied are to be used with an electrical power tool. The use of other rechargeable
battery units may lead to the danger of injury or re.
c) When they are not being used, store rechargeable battery units away from paperclips, coins, keys. nails, screws or other small metal objects that could cause the contacts to be bridged.
Shortcircuiting the contacts of a rechargeable battery unit may result in heat damage or re.
d) Fluids may leak out of rechargeable battery units if they are misused. If this happens, avoid contact with the uid. If contact occurs, ush the aected area with water. Seek additional
medical help if any of the uid gets into your eyes. Escaping battery uid may
cause skin irritation or burns.
CAUTION! DANGER OF EXPLOSION!
The batteries must never be recharged!
Safety advice for all uses
General safety advice for grinding, sanding (with sandpaper), wire brushing, polishing and disc-cutting:
a) This electrical power tool is intended for use as a grinding, sanding, wirebrushing, and disc-cutting machine. Observe all the safety advice, instructions, information in gures and all other information you received with this device. If you do not observe the following
advice it could lead to electric shock, re and / or serious injury.
b) Normative statement / advice for this tool is not applicable.
c) Do not use any accessory not specically intended by the manufacturer for this electrical power tool. Although
an accessory may t on your electrical power tool, this does not on its own guarantee that it can be safely used.
d) The maximum permitted speed of an attachment must be at least as high as the maximum speed indicated for the electrical power tool. An accessory rotating
faster than its permitted speed could disintegrate or y o.
e) The external diameter and the thickness of the attachment must be compatible with the dimensions of your electrical power tool. Attachments that are not
dimensionally compatible cannot be adequately guarded or controlled.
18
f) Grinding discs, anges, grinding wheels or other accessories must t exactly on to the spindle of your electrical power tool. Attachments that do not
exactly t on the spindle turn unevenly, vibrate severely and could lead to loss of control.
work where there is the danger of the attachment striking hidden electricity cables or the device’s mains lead. Contact with a live wire could cause
metal parts of the device to become live and lead to electric shock.
g) Do not use damaged attachments. Before every use check attachments such as grinding discs for loose fragments and cracks, grinding wheels for cracks, deterioration or excessive wear and wire brushes for loose or broken wires. If the electrical power tool or attachment is dropped, inspect for damage or change the attachment for an undamaged one. When you have inspected and inserted the attachment, position yourself and bystanders away from the plane of the rotating attachment and run the device at maximum speed for one minute.
Damaged attachments will usually break apart during this test.
h) Wear personal protective equipment. Use a full face visor, safety goggles or safety glasses, depending on the application. Wear a dust mask, hearing protectors, safety gloves or special apron capable of stopping particles of the grinding medium or workpiece, as appropriate for the task. Eyes must be protected from
the ying debris which can arise from some operations. Dust or breathing masks must be capable of ltering out the dust generated by the application. Prolonged exposure to loud noise can lead to hearing loss.
i) Keep bystanders at a safe distance from your work area. Anyone entering the work area must wear personal protective equipment. Fragments of the
workpiece or of a broken attachment could y o and cause injury beyond the immediate working area.
j) Hold the device by the insulated handle surfaces when you are undertaking
k) Keep the mains lead away from rotating attachments. If you lose control of the
device the mains lead may become severed or trapped and your hand or arm may be pulled into the rotating attachment.
l) Never lay the electrical power tool down until after the attachment has come to a complete standstill. The rotating
attachment may snag when it comes into contact with the surface and cause you to lose control of the device.
m) Do not have the electrical power tool running while you are carrying it. Your
clothing could become trapped by unintentional contact with the rotating attachment and the tool could be pulled into your body.
n) Clean the ventilation slots on your electrical power tool regularly. The motor’s
fan draws dust into the housing. A build-up of metal dust could give rise to an electrical hazard.
o) Never use the electrical power tool near inammable materials. Sparks could ignite
these materials.
p) Do not use attachments that require the use of coolants. The use of water or other liquid coolants could result in electric shock.
Safety advice relating to kickback
Kickback is the sudden reaction to a pinched or snagged rotating attachment, such as a grinding disc, grinding pad, wire brush etc. Pinching or snagging results in the rotating attachment
19
coming to an abrupt stop. This causes the electrical power tool (if not controlled) to move in the opposite direction to the direction of rotation of the attachment at the point of constraint.
If, for example, a grinding disc is pinched or snags in a workpiece, this can cause the edge of the grinding disc to penetrate the workpiece, become trapped there and either free itself or kickback. The grinding disc moves towards or away from the operator, depending on the direction of movement of the disc at the point of constraint. The grinding disc could also break.
Kickback occurs as a result of incorrect use or misuse of the electrical power tool. It can be prevented by taking the appropriate precautions as described below.
a) Maintain a rm grip on the electrical power tool and position your body and arms to allow you to resist kickback forces. Always use the auxiliary handle, if provided, to exercise the greatest possible control over kickback forces or reaction torques as the device builds up to full speed. By taking
suitable precautions the operator can control kickback and reaction forces.
b) Do not place your hands near a rotating attachment. If kickback occurs the attachment
could move over your hand.
c) Avoid positioning your body in the area into which the electrical power tool would move in the event of a
kickback. A kickback moves the electrical power tool in the opposite direction to the direction of movement of the grinding disc at the point of constraint.
d) Work particularly carefully in the area of corners, sharp edges etc. to avoid the attachment bouncing or snagging on the workpiece. Corners,
sharp edges or bouncing have a tendency to
snag the rotating attachment. This causes loss of control or kickback.
e) Do not use saw-chain woodcarving discs or toothed discs. Such attachments
create frequent kickback and loss of control of the electrical power tool.
Special safety advice relating to grinding and disc-cutting
a) Always use the guard designed for the type of abrasive consumable you are using. Always use abrasive consumables approved for use with your electrical power tool. Abrasive consumables not approved for
use with your electrical power tool cannot be adequately guarded and are unsafe.
b) To ensure the highest level of operational safety, the disc guard cover must be attached to the electrical power tool and set in such a way that the smallest possible area of the abrasive consumable is exposed to the operator. The disc guard cover is there
to protect the operator from pieces breaking o and accidental contact with the abrasive consumable.
c) Abrasive consumables must be used only for their recommended purposes, For example: never grind with the side face of a cutting disc. Cutting discs
are intended for removing material using the edge of the disc. Sideways forces on these abrasive consumables can cause them to break.
d) Always use an undamaged mounting ange of the correct size and shape for your selected grinding disc. Suitable
anges support the grinding disc and reduce the chance of it breaking. Flanges for cutting discs are dierent from the anges for other abrasive discs.
20
e) Never use worn down abrasive consumables intended for larger electrical power tools.
Abrasive consumables intended for larger electrical power tools are not designed for the faster rotational speeds of these smaller electrical power tools and could break.
Further special safety advice for disc-cutting
of the cutting disc and particularly near the cutting disc and at the workpiece edge.
f) Be particularly careful when pocket cutting in existing walls or other areas where you cannot see what you are cutting into. The cutting disc plunged into the surface
could cut through gas or water pipes, electricity cables or other objects and cause kickback.
a) Avoid snagging the cutting disc and do not use too much contact pressure. Do not attempt to make excessively deep cuts. Overloading the cutting disc increases
the load and the tendency of the disc to twist or snag in the cut, making kickback or disc breakage more likely.
b) Avoid the area in front of or behind the rotating cutting disc. If the cutting disc
is moving away from you at the point of constraint in the workpiece, then, in the event of a kickback, the electrical power tool and the rotating disc may be thrown towards you.
c) If the cutting disc jams or you stop work for a while, switch the device o and hold it until the disc comes to a complete stop. Never attempt to pull the still rotating cutting disc out of the cut as this could cause kickback.
Determine and rectify the reason for the jamming.
d) Do not switch on the device if the cutting disc is in the workpiece. Allow the cutting disc to reach full speed before carefully continuing with the cut.
Otherwise the disc could snag, jump out of the workpiece or cause a kickback.
e) Support boards or workpieces whilst cutting to reduce the risk of kickback caused by a jammed cutting disc. Large
workpieces may bend under their own weight. The workpiece must be supported to both sides
Special safety advice for abrading using sandpaper
Do not use over-sized sanding sheets. Follow the manufacturer’s recommendations for sanding sheet size. Sanding
sheets that project beyond the backing pad could cause injury in addition to jamming, tearing of the sheet or kickback.
Special safety advice for polishing
Do not use the polishing bonnet if it has any loose parts, in particular the fastening cords. Tuck the fastening cords
away or trim them. Loose fastening cords rotating with the attachment could catch your ngers or become trapped in the workpiece.
Special safety advice for working with wire brushes
a) Bear in mind that wire brushes lose pieces of wire during normal use. Do not overload the wires by applying too much pressure. Flying pieces of wire can very
easily penetrate thin clothing and / or skin.
b) Use a guard, if recommended, but make sure that the wire brush does not come into contact with the guard.
The diameters of disc brushes and cup brushes can increase due to contact pressure and centripetal forces.
21
Safety advice applicable specically to cordless multi-grinders
Its use as a saw or the use of saw blades with this device is prohibited.
When you use the drill / grinder wear
the following protective equipment: safety glasses and protective gloves.
Caution ! RISK OF INJURY! The tool
continues to rotate after it has been switched o! Avoid contact with rapidly rotating drill / grinder components.
WARNING! Securely support the workpiece. Use clamps or a vice to grip the workpiece rmly. This is much safer than holding it in your hand.
WARNING! RISK OF INJURY! Never support yourself by placing your hands near or in front of the device or the workpiece surface. A slip can result in injury.
Danger of re from ying
sparks ! Abrading metal creates ying sparks. For this reason, always make sure that nobody is placed in any danger and that there are no inammable materials near the working area.
WARNING!DUST HAZARD! Any harmful / noxious dusts generated from machining represent a risk to the health of the person operating the device and to anyone near the work area.
Wear a dust mask!
WARNING! NOXIOUS FUMES! Ensure that there is adequate ventilation when machining surfaces containing plastic or covered with paint, varnish etc.
Do not soak the materials or the surface you are about to work on with liquids containing solvents.
Avoid abrading paints containing lead or other substances hazardous to health.
Do not machine materials containing asbestos. Asbestos is a known carcinogen.
Avoid contact with moving sanding or grinding tools.
Do not machine moist materials or damp surfaces.
NOTE! Do not allow the tool to come to a standstill by overloading it!
WARNING! RISK OF INJURY!
Switch the device o and allow it to come to a standstill before you put it down.
WARNING! Always keep the device
clean, dry and free of oil or grease. Children or persons who lack the knowledge or experience to use the device or whose physical, sensory or intellectual capacities are limited must never be allowed to use the device without supervision or instruction by a person responsible for their safety. Children must never be allowed to play with the device.
Operation
Never use the device for a purpose for which it was not intended or with non-original parts / accessories. The use of tools or accessories other than those recommended in the operating instructions could lead to you suering an injury.
22
Charging the battery
NOTE! A battery pack that has been
unused for a while or never been charged must be charged before reuse or rst use.
Caution ! RISK OF INJURY!
Switching on and o / Setting the speed range
Switching on / Setting the speed range: Set the On / O switch 3. Press the speed control 1 to a position between „1“ and „6“.
Connect the adapter 7 to a mains socket. Insert the charger into the machine. This can only be inserted with the correct polarity.
The LED 2 lights up whenever the battery is in the charging the adapter 7 is connected to a mains socket.
CAUTION! Do not charge a battery for a second time in close succession. There is a danger of overcharging the battery pack.
Reading o the battery status
The status or residual power is indicated as follows in the battery-operated LED 2 whenever the appliance is switched on:
RED / ORANGE / GREEN = maximum charge / power RED / ORANGE = medium-level charge / power RED = weak charge – recharge battery
Inserting or replacing a tool / collet
Press the spindle lock 6 and keep it pressed. Rotate the clamping nut 4 until the lock engages. Loosen the clamping nut 4. If a tool is already inserted, remove it. First insert the tool you wish to use through the clamping nut 4 before you insert it into the collet suitable for the tool shaft. Press the spindle lock 6 and keep it pressed. Insert the collet into the threaded insert and tighten the clamping nut 4 on the thread.
When turn the machine on, the speed is in level 3. Press + to speed up. Press - to speed down.
Switching o: Press the On / O switch 3.
Advice on working with materials / Tools / Speed ranges
Use the highest speed when working on steel or iron with the milling bits. Use a short trial on a test piece to determine the optimum rotational speed range for working on zinc, zinc alloy, aluminium, copper and lead. Use the low speed range for working on plastics and low-melting point materials. Use high speeds on wood. Use the medium speed range for cleaning, polishing and bung.
The following information shall be considered as recommendatory only. Learn by practical experience which tools and settings are the best for the materials you work with.
23
Setting the appropriate speed
speed control Material
1-3
4-5 Stone, Ceramics 5 Softwood, metal 6 Hardwood
Examples of appropriate tool selection Function
Function Accessory Application
Drilling Hss cutter 18
Drills 10
Milling Diamond bits 11 Various tasks, e.g. hollowing out, gouging,
Engraving Engraving bits Markings Polishing, derusting
Caution ! Use only the lightest contact pressure of the tool on the workpiece.
Cleaning Brush 13
Grinding Grinding wheels
Cutting Cut O Wheels 8 Cutting metal, plastic
Brush 13 Derusting Polishing wheels 22
Sand papers 9 Sanding drum 14 Sanding band 17
Cloth wheel 23 Felt Wheels 21
Brush 13 e.g. derusting
Grinding wheels with shank 12
Plastics and low melting point materials
Drilling wood
shaping, grooving or slotting
Working on various metals and plastics, in particular noble metals like gold or silver
E.g. cleaning complex plastic housings or the area around a door lock
(The metal brush is softer than steel) Grinding of stone, precise tasks on hard
materials, such as ceramics or alloy steel
24
Tips and tricks
If you use press too hard you run the risk of breaking the tool or damaging the workpiece. You will achieve the best results by operating the tool at a constant rotational speed and using a low contact pressure on the workpiece.
Maintenance and cleaning
Maintenance
Before and after a prolonged period of non-use fully charge the battery.
According to the European Directive 2002 / 96 / EC, concerning used electrical and electronic appliances and its implementation in national law, superannuated electrical appliances must be collected and disposed of via an environmentally suitable recycling facility.
Do not dispose of rechargeable batteries with your household refuse!
Defective or worn out rechargeable batteries must be recycled according to Directive 2006 / 66 / EC.
Cleaning
Clean all the dirt o the drill / grinder. Use a dry cloth for cleaning.
Service
WARNING! Have your device repaired at the service centre or by qualied specialist personnel using original manufacturer parts only. This will ensure that your device remains safe to use.
WARNING! If the plug or lead needs to be replaced, always have the replacement carried out by the manufacturer or its service centre. This will ensure that your device remains safe to use.
Disposal
The packaging comprises exclusively environmentally-friendly material. Dispose of it in your local recycling containers.
Do not dispose of electrical appliances with your domestic waste!
Dispose of batteries and appliances over the existing collection facilities.
Your local communal or municipal authorities can provide information on how to dispose of the worn out appliance.
25
Original Konformitätserklärung
Matrix GmbH
Postauer Str. 26 D-84109 Wörth/Isar Germany Fax: +49 (0) 8702/45338 98 E-Mail: info@matrix-direct.net
erklärt folgende Konformität gemäss
D
EU-Richtline und Normen für den Artikel
hereby declares the following
GB
conformity under the EU Directive and standards for the following article
Akku Minischleifer / CMG 3.6V Li
2006/42/EC 87/404/EEC 2006/95/EC 98/37/EG 2004/108/EC 89/336/EWG
Akku-Multisc hleifmaschine: EN 60745-1; EN 60745-2-23; EN 55014-1; EN 55014-2; Ladegerät: EN 60335-1; EN 60335-2-29; EN 62233; EN 55014-1; EN 55014-2; EN 61000-3-2; EN61000-3-3;
Autorisierte Person zur Aufbewahrung der technischen Dokumente:
Matrix GmbH
Postauer Str. 26
D-84109 Wörth/Isar
Germany
R&TTED 1999/5/EC 2000/14/EC_2005/88/EC 95/54/EC 2011/65/EU
Wörth/Isar, den 05.01.2015
Art.-Nr.: 120.600.220
26
Joachim Lichtl (Geschäftsführer)
GARANTIE
GARANTIE
D
Dieses Gerät ist ein Qualitätserzeugnis. Es wurde unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und unter Verwendung eines üblichen guten Materials sorgfältig gebaut. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Kassenbon, Rechnung oder Lieferschein nachzuweisen ist. Innerhalb der Garantiezeit werden alle Funktionsfehler durch unseren Kundendienst beseitigt, die nachweisbar, trotz vorsichtsmäßiger Behandlung entsprechend unserer Bedienungsanleitung auf Materialfehler zurückzuführen sind. Die Garantie erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Durch die Instandsetzung oder Ersatz einzelner Teile wird die Garantiezeit weder verlängert noch wird neue Garantiezeit für das Gerät in Gang gesetzt. Für eingebaute Ersatzteile läuft keine eigene Garantiefrist. Wir übernehmen keine Garantie für Schäden und Mängel an Geräten oder deren Teile, die durch übermäßige Beanspruchung, unsachgemäße Behandlung und Wartung auftreten. Das gilt auch bei Nichtbeachtung der Bedienungsanleitung sowie Einbau von Ersatz- und Zubehörteile, die nicht in unserem Programm aufgeführt sind. Beim Eingreifen oder Veränderungen an dem Gerät durch Personen, die hierzu
nicht von uns ermächtigt sind, erlischt der Garantieanspruch. Schäden, die auf unsachgemäße Handhabung, Überlastung oder auf natürliche Abnutzung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Der Hersteller haftet nicht für Folgeschäden. Schäden, die durch Herstelleroder Materialfehler entstanden sind, werden durch Reparatur- oder Ersatzlieferung unentgeltlich behoben. Vorrausetzung ist, dass das Gerät unzerlegt und vollständig mit Kauf- und Garantienachweis übergeben wird. Verwenden Sie im Garantiefall ausschließlich die Originalverpackung. So garantieren wir Ihnen eine reibungslose und schnelle Garantieabwicklung. Bitte senden Sie die Geräte “frei Haus” ein oder fordern Sie einen Freeway­Aufkleber an. Unfreie Einsendungen können wir leider nicht annehmen! Die Garantie bezieht sich nicht auf die Teile, die durch eine natürliche Abnutzung verschlissen werden. Bei Garantieanspruch, Störungen, Ersatzteil- oder Zubehörbedarf wenden Sie sich bitte an die hier aufgeführte Kundendienstzentrale:
Änderungen vorbehalten.
.
.
Tel.: +49 (0) 1806/841090 . Fax: +49 (0) 8702/45338 98
WARRANTY
GB
This appliance is a quality product. It was designed in compliance with current technical standards and made carefully using normal, good quality materials. The warranty period is 24 months and commences on the date of purchase, which can be veried by the receipt, invoice or delivery note. During this warranty period all functional errors, which, despite the careful treatment described in our operating manual, are veriably due to material aws, will be rectied by our after-sales service sta. The warranty takes the form that defective parts will be repaired or replaced with perfect parts free of charge at our discretion. Replaced parts will become our property. Repair work or the replacement of individual parts will not extend the warranty period nor will it result in a new warranty period being commenced for the appliance. No separate warranty period will commence for spare parts that may be tted. We cannot oer a warranty for damage and defects on appliances or their parts caused by the use of excessive force, improper treatment and servicing. This also applies for failures to comply with the operating manual and the installation of spare and accessory parts that are not included in our range
Matrix GmbH Service
Postauer Str. 26 . D – 84109 Wörth/Isar
.
e-mail: service@matrix-direct.net
of products. In the event of interference with or modications to the appliance by unauthorised persons, the warranty will be rendered void. Damages that are attributable to improper handling, over loading, or natural wear and tear are excluded from the guarantee. Damages caused by the manufacturer or by a material defect will be corrected at no charge by repair or by providing spare parts. The prerequisite is that the equipment is handed over assembled, and complete with the proof of sale and guarantee. For a guarantee claim, only use the original packaging. That way, we can guarantee quick and smooth guarantee processing. Please send us the appliances post-paid or request a Freeway sticker. Unfortunately we will be unable to accept appliances that are not postpaid. The warranty does not cover parts that are subject to natural wear and tear. If you wish to make a warranty claim, report faults or order spare parts or accessories, please contact the after-sales centre below:
Subject to change without prior notice.
27
Akku Minischleifer / CMG 3.6V Li
GARANTIE
D
gekauft bei: in (Ort, Straße): Name d. Käufers: Straße, Haus-Nr.: PLZ, Ort : Telefon: Datum, Unterschrift: Fehlerbeschreibung:
WARRANTY
GB
Purchased at: in (city, street): Name of customer: Street address: Postal code, city: Telephone: Date, signature: Fault description:
28
Loading...
