Matrix Brax, 6.1 PP Mid/Bass, 6.1 Mid/Bass, 2.1 Midrange, 1.1 Tweeter Instruction Manual

...
Download
3- AND 2-WAY
MOBILE HIGH END
LOUDSPEAKER SYSTEM
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
Sehr geehrter Kunde
In dieser Tradition haben wir auch unserem neuen Lautsprechersystem Matrix alles mit auf den Weg gegeben,um neue Maßstäbe zu setzen. Sie verbinden auf höchstem machbaren technischen Niveau klangliche Wiedergabe, handwerkli­che Solidität und edelste Materialien.
Wir sind stolz, Ihnen mit diesen Lautsprechern ein High-End Produkt made in Germany anbieten zu können und wünschen Ihnen damit viel Freude in der audiomobilen Zukunft.
Ihre AUDIOTEC FISCHER GMBH Heinz Fischer
Dear customer
congratulation for your purchase of this high-quality Brax High-End loudspeaker system.
In keeping with the tradition thus established, we have again provided our new loudspeaker system Matrix with everything it requires to set new standards in mobile electronic. They combine at the highest feasible level sound reproduc­tion, solid craftmanship and the noblest materials.
We are proud to offer with these loudspeakers a High End product made in Germany and wish you many hours of enjoyment in the audiomobile future.
Yours AUDIOTEC FISCHER GMBH Heinz Fischer
Allgemeine Einbauhinweise
Für ein Lautsprechersystem dieser Qualität ist die richtige Platzierung und Ausrichtung enorm wichtig, da sonst Phasenfehler etc. das Klangbild negativ beeinflussen können.
Der 165 mm Tief-/Mitteltöner sollte in ein speziell angefertigtes Paneel oder in einen für das Chassis vorbereiteten Originalplatz eingebaut werden. Es ist wich­tig, dass der Lautsprecher absolut ebenmäßig aufliegt (bei Verwindung können Gußkörbe brechen) und gut abgedichtet ist. Zur Befestigung verwenden Sie den Montageringsatz und die beiliegenden speziellen Edelstahlschrauben (3,5 x 19 mm), die mit dem mitgelieferten Schraubendreher angezogen werden sollten.
Der Matrix 1.1 sollte auf Höhe des Armaturenbretts montiert werden um eine hohe und breite Bühnenabbildung zu realisieren. Die Ausrichtung der Chassis ist sehr wichtig und sollte vor der endgültigen Montage durch intensives Experimentieren ermittelt werden, da die Akustik in jedem Fahrzeug unter­schiedlich ist.
Die Frequenzweichen sollten aufgrund ihrer Größe im Kofferraum eingebaut werden. Wir empfehlen den Anschluß an einen 4-Kanal Verstärker, da dieser bessere Moglichkeiten zum "Fine-tuning" hat. Sollte das System mit einer Stereo-Endstufe betrieben werden, so empfehlen wir Bi-Wiring.
Achtung
Zum Anschließen und Einstellen der Matrix Frequenzweichen müssen die Plexiglas-Abdeckungen mit beiliegendem Werkzeug entfernt werden.
General installation instructions
The installation of this high-quality loudspeaker system should be done by an authorized and specialized dealer to avoid mistakes in the positioning and con­nection.
For a loudspeaker system of this quality the correct placement and adjustment is absolutely important, otherwise incorrect phases can affect the sound nega­tively.
The 165 mm (6,5 inch) mid/bass speaker should be mounted in a special made panel or in the original speaker place prepared for the chassis. It is important to fix the mid/bass speaker absolutely flat and tight (twisting can cause a break of the basket).
For fixing use the supportring and the attached special stainless-steel screws (3,5 x 19 mm) which should be drawn with the included screwdriver.
The tweeter Matrix 1.1 should be mounted on dashboard level to achieve a wide front staging. Due to different acoustics in every vehicle the correct positioning of the speaker is very important and should be determined only after intense experimenting before final mounting.
Due to their size the crossovers should be mounted in the trunk of the car. We recommend the connection to a 4-channel amplifier, because it provides more possibilities of fine-tuning. Should the system be used with a 2-channel ampli­fier we recommend bi-wiring.
Caution
For connections and adjustments of the Matrix crossovers remove the glass­look plexi cover with attached tool.
2 x Mittel-Tieftöner 6.1
2 x mid/bass speaker 6.1
2 x Hochtöner 1.1
2 x tweeter 1.1
2 x 3-Wege Frequenzweiche
2 x 3-way crossover
Ihr BRAX Matrix 3-Wege Set: / Your BRAX Matrix 3-way set:
Ihr BRAX Matrix 2-Wege Set: / Your BRAX Matrix 2-way set:
2 x Mittel-Tieftöner 6.1
2 x mid/bass speaker 6.1
2 x Hochtöner 1.1
2 x tweeter 1.1
2 x Mitteltöner 2.1
2 x mid speaker 2.1
Qualitätsschraubendreher und magnetische Schrauben
Quality screwdriver and magnetic screws
2 x 2-Wege Frequenzweiche
2 x 2-way crossover
Qualitätsschraubendreher und
magnetische Schrauben
Quality screwdriver and magnetic screws
Optional für beide Sets: /
Optinal for both sets:
Montageringsatz inkl. Gitter
Supportring set inl. grille
2 x Tief-Mitteltöner 6.1PP
2 x mid/bass speaker 6.1PP
Maße in mm
Measures in mm
ø 167
ø 85
ø 96
ø 143
ø 30
ø 64
ø 73
ø 78
ø 33
ø 25
ø 60
ø 50
ø 41
ø 32
ø 25
2 Ohm-Betrieb, 3 Wege / 2 ohms mode / 3-way
4 Ohm-Betrieb, 3 Wege / 4 ohms mode, 3-way
Einstellung der 3-Wege Frequenzweiche / Adjustment of the 3-way crossover
The speakers of the system can be adjusted to your individual listening habits by repositioning the jumpers J1, J2 and J3.
Please make sure to turn off the entire system before changing the jum­per positions.
Function of jumper J1: 4- or 2 ohms mode
Jumper J1 adjusts the crossover to the so called 4- or 2 ohms mode. The basic adjustment (ex works) is the 4 ohms mode which means that only one pair of woofers is used in the vehicle.
When using two additional BRAX Matrix mid/bass speakers as a double bass system on each side, e.g. in custom made door panels, the jumpers J1 must be removed and fixed into the 2 ohms position (see fig. 1 and 2).
Function of jumper J2 and J3: Mid level and tweeter level adjustment
Jumpers J2 and J3 are used for the individual adjustment of the mid- and twee­ter level (adjustment of levels of these speakers in relation to the level of the bass). In the 0 dB-position (ex works) the mid- range and the tweeter play at the same level as the woofer. This should be basis of your fine tuning. Depending on the placement of the chassis and your individual listening habits the levels of the midrange and the tweeter can be raised or lowered by chan­ging the position of jumpers J2 and J3.
Please make sure that changes in the position of the jumpers J1, J2 and J3 must always be made simultaneously for the right and the left channel on both crossovers.
Durch Umstecken der Jumper J1, J2 und J3 lassen sich die Lautsprecher des Systems optimal auf Ihr Fahrzeug und Ihre individuellen Hörgewohnheiten abstimmen.
Schalten Sie zur Veränderung der Jumper-Positionen bitte unbedingt Ihre Anlage vollständig aus.
Die Funktion der Jumper J1: 4- oder 2 Ohm-Betrieb
Mit Hilfe der Jumper J1 wird die Weiche auf den so genannten 4- oder 2 Ohm­Betrieb angepasst. Die Grundeinstellung (Auslieferungszustand) ist der 4 Ohm­Betrieb. Dies ist dann der Fall, wenn Sie nur die beiden dem System beiliegen­den Tieftöner verwenden, jeweils einen pro Fahrzeugseite.
Lediglich in den Fällen, wo Sie zwei zusätzliche BRAX Matrix Tief/Mitteltöner verwenden, also pro Seite ein Doppelbass-System, z.B. in eigens dafür ange­fertigten Türpaneelen, müssen die Jumper J1 abgezogen und in der 2 Ohm­Position wieder aufgesteckt werden (s. Abb. 1 und 2).
Die Funktion der Jumper J2 und J3: Mittelton- und Hochton-Pegelanpassung
Die Jumper J2 und J3 dienen der individuellen Anpassung des Mittelton- bzw. Hochtonpegels, also der Lautstärke dieser Lautsprecher untereinander und zur Lautstärke des Tieftöners. In der 0 dB-Position (Auslieferungszustand) spielen der Mitteltöner und der Hochtöner linear,also gleich laut zum Tieftöner, das soll­te ihre Ausgangsposition sein. Je nach der Platzierung der Chassis in Ihrem Fahrzeug und Ihren individuellen Hörgewohnheiten lässt sich nun durch Umstecken der Jumpers J2 und J3 die Lautstärke des Mittel- bzw. Hochtöners absenken oder erhöhen.
Bitte achten Sie darauf, die Positionsveränderungen der Jumper J1, J2 und J3 immer in beiden Weichen, also für den linken und rechten Kanal, synchron vorzunehmen.
Abb. 1
Fig. 1
Abb. 2
Fig. 2
2 Ohm-Betrieb, 2 Wege / 2 ohms mode, 2-way4 Ohm-Betrieb, 2 Wege / 4 ohms mode, 2-way
Einstellung der 2-Wege Frequenzweiche / Adjustment of the 2-way crossover
Durch Umstecken der Jumper J1 und J2 lassen sich die Lautsprecher des Systems optimal auf Ihr Fahrzeug und Ihre individuellen Hörgewohnheiten abstimmen.
Schalten Sie zur Veränderung der Jumper-Positionen bitte unbedingt Ihre Anlage vollständig aus.
Die Funktion der Jumper J1: 4- oder 2 Ohm-Betrieb
siehe 3-Wege Frequenzweiche und Abb. 3 und 4.
Die Funktion der Jumper J2: Hochton-Pegelanpassung
Die Jumper J2 dienen der individuellen Anpassung des Hochtonpegels, also der Lautstärke des Hochtöners in Relation zur Lautstärke des Tieftöners. In der 0 dB-Position (Auslieferungszustand) spielt der Hochtöner linear, also gleich laut zum Tieftöner, das sollte ihre Ausgangsposition sein.
Je nach der Platzierung der Chassis in Ihrem Fahrzeug und Ihren individuellen Hörgewohnheiten lässt sich nun durch Umstecken der Jumpers J2 die Lautstärke des Hochtöners absenken oder erhöhen.
Bitte achten Sie darauf, die Positionsveränderungen der Jumper J1 und J2 immer in beiden Weichen, also für den linken und rechten Kanal, synchron vorzunehmen.
Mittelon-Pegel abhängig von der Jumper-Position
Mid level depending on jumper position
Hochton-Pegel abhängig von der Jumper-Position
Tweeter level depending on jumper position
The speakers of the system can be adjusted to your individual listening habits by repositioning the jumpers J1 and J2.
Please make sure to turn off the entire system before changing the jum­per positions.
Function of jumper J1: 4- or 2 ohms mode
See 3-way crossover and fig. 3 and 4.
Function of jumper J2: Tweeter level adjustment
Jumper J2 is used for the individual adjustment of the mid level (adjustment of level in relation to the level of the bass). In the 0 dB-position (ex works) the mid­range plays at the same level as tweeter and woofer. This should be basis of your fine tuning.
Depending on the placement of the chassis and your individual listening habits the level of the midrange can be raised or lowered by changing the position of jumper J2.
Please make sure that changes in the position of the jumpers J1 and J2 must always be made simultaneously for the right and the left channel on both crossovers.
Abb. 3
Fig. 3
Abb. 4
Fig. 4

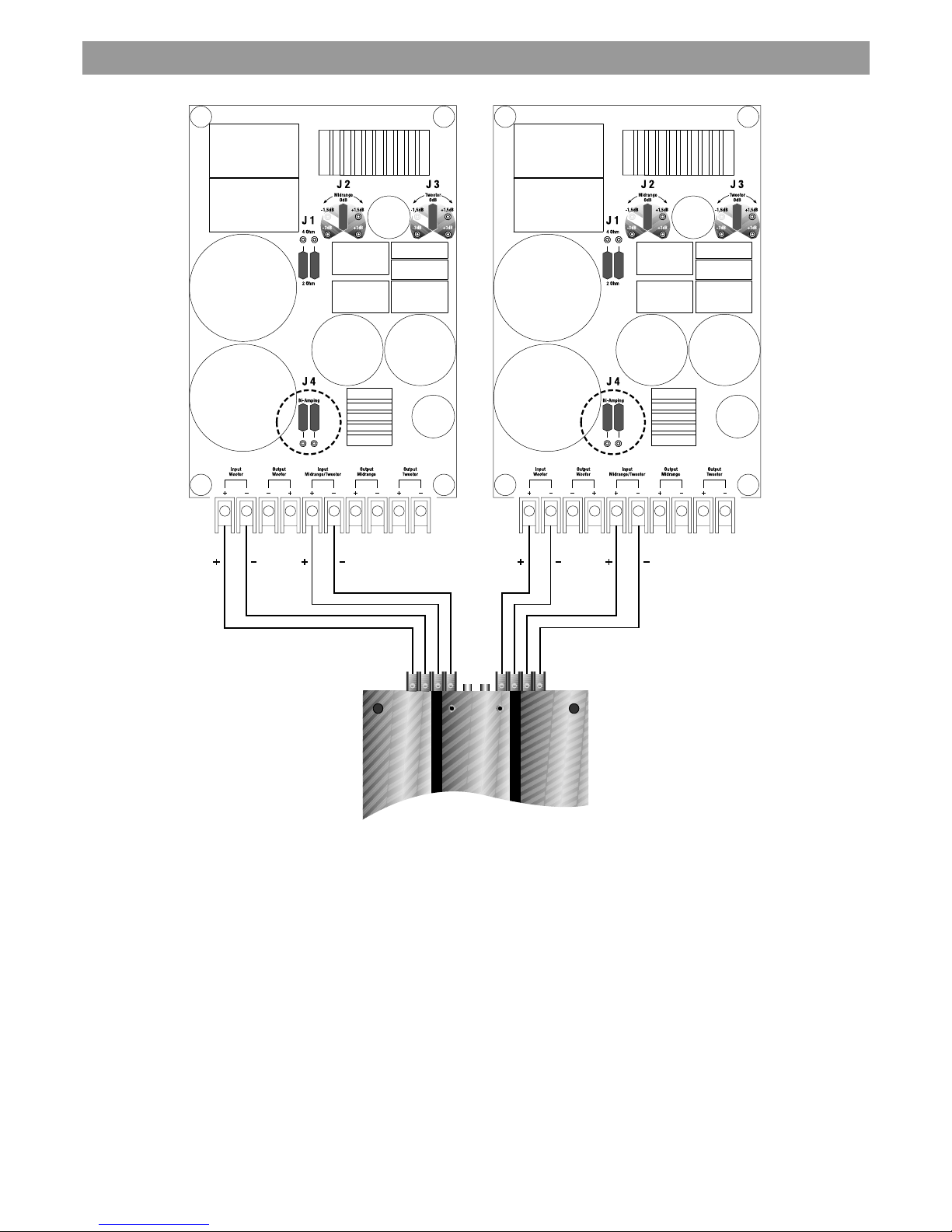

Bi-Amping
Die Funktion der Jumper J4: Bi-Amping
Mit Hilfe der Jumper J4 wird die Weiche für den Bi-Amping Betrieb eingestellt. Bei Bi-Amping wird jeder Lautsprecher an einen eigenen Verstärker bzw. Verstärkerkanal angeschlossen. Damit wird jedem Lautsprecher ein optimal ausgesteuertes Signal zugeführt. Eventuelle Verzerrungen durch Leistungs­schwankungen werden so vermieden.
Function der Jumpers J4: Bi-Amping
Jumper J4 is used to adjust the crossover for the Bi-Amping mode. In the Bi-Amping mode each speaker is connected to its own amplifier or amplifier channel. This ensures that each speaker is provided with an optimum signal and that occasional power fluctuations are eliminated.
Technische Daten
Technical Data
Matrix 6.1 PP Mid/Bass
Power RMS: 120 W
Max. power: 170 W
Impedance: 4 Ohms
DC resistance: 3,4 Ohms
VAS: 12,59 Litres
Qts: 0,59
Sensitivity: 88,9 dB
Resonance frequency: 49 Hz
Diameter 167 mm
Diameter x mounting depth: 143 mm x 64 mm
Matrix 6.1 Mid/Bass
Power RMS: 120 W
Max. power: 170 W
Impedance: 4 Ohms
DC resistance: 3,4 Ohms
VAS: 13,49 Litres
Qts: 0,58
Sensitivity: 88,6 dB
Resonance frequency: 46 Hz
Diameter 167 mm
Diameter x mounting depth: 143 mm x 64 mm
Matrix 2.1 Midrange
Power RMS: 45 W
Max. power: 60 W
Impedance: 4 Ohms
DC resistance: 3,4 Ohms
Resonance frequency: 490 Hz
Install. diameter/depth: 78/25 mm
Total diameter (height with grille): 85/47 mm
Matrix 1.1 Tweeter
Power RMS: 35 W
Max. power: 50 W
Impedance: 4 Ohms
DC resistance: 3,4 Ohms
Resonance frequency: 750 Hz
Install. diameter/depth: 50/25 mm
Total diameter (height with grille): 60/41 mm
Matrix 6.1 PP Tief-Mitteltöner
Nennbelastbarkeit: 120 W Musikbelastbarkeit: 170 W Impedanz: 4 Ohm Gleichstromwiderstand: 3,4 Ohm Äquivalentvolumen: 12,59 Liter Gesamtgüte Qts: 0,59 Wirkungsgrad: 88,9 dB Resonanzfrequenz: 49 Hz Durchmesser 167 mm Einbaudurchmesser x Einbautiefe: 143 mm x 64 mm
Matrix 6.1 Tief-Mitteltöner
Nennbelastbarkeit: 120 W Musikbelastbarkeit: 170 W Impedanz: 4 Ohm Gleichstromwiderstand: 3,4 Ohm Äquivalentvolumen: 13,49 Liter Gesamtgüte Qts: 0,58 Wirkungsgrad: 88,6 dB Resonanzfrequenz: 46 Hz Durchmesser 167 mm Einbaudurchmesser x Einbautiefe: 143 mm x 64 mm
Matrix 2.1 Mitteltöner
Nennbelastbarkeit: 45 W Musikbelastbarkeit: 60 W Impedanz: 4 Ohm Gleichstromwiderstand: 3,4 Ohm Resonanzfrequenz: 490 Hz Einbaudurchmesser und Tiefe 78/25 mm Gesamtdurchmesser (Höhe mit Grill) 85/47 mm
Matrix 1.1 Hochöner
Nennbelastbarkeit: 35 W Musikbelastbarkeit: 50 W Impedanz: 4 Ohm Gleichstromwiderstand: 3,4 Ohm Resonanzfrequenz: 750 Hz Durchmesser und Gesamthöhe 50/25 mm Einbaudurchmesser x Einbautiefe: 60/41 mm
Matrix 3-Wege Frequenzweiche
Übernahmefrequenz: 650 / 3000 Hz Jumper Funktionen:
J1 4-Ohm oder 2-Ohm Betrieb J2 Mitteltonanpassung -3dB / -1,5dB / 0dB / +1,5dB / +3 dB J3 Hochtonanpassung -3dB / -1,5dB / 0dB / +1,5dB / +3 dB J4 Bi-Amping
Maße: (H x B x T): 56 mm x 170 mm x 260 mm
Matrix 2-Wege Frequenzweiche
Übernahmefrequenz: 2600 Hz Jumper Funktionen:
J1 4-Ohm oder 2-Ohm Betrieb J2 Hochtonanpassung -3dB / -1,5dB / 0dB / +1,5dB / +3 dB
Maße: (H x B x T): 56 mm x 170 mm x 144 mm
Matrix 3-Way Crossover
Crossover frequency: 650 / 3000 Hz Jumper functions:
J1 4-ohms or 2-ohms mode J2 Mid level adjustment -3dB / -1,5dB / 0dB / +1,5dB / +3 dB J3 Tweeter level adjustm. -3dB / -1,5dB /0dB / +1,5dB / +3 dB J4 Bi-Amping
Measures: (H x W x D): 56 mm x 170 mm x 260 mm
Matrix 2-Way Crossover
Crossover frequency: 2600 Hz Jumper Funktionen:
J1 4-ohms or 2-ohms mode J2
Tweeter level adjustm.
-3dB / -1,5dB / 0dB / +1,5dB /+3 dB
Measures: (H x W x D): 56 mm x 170 mm x 144 mm
