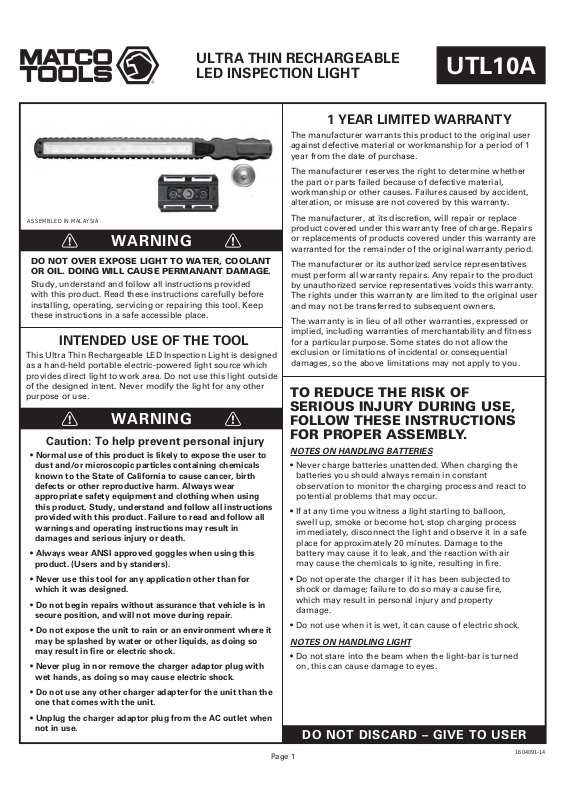

Page 1

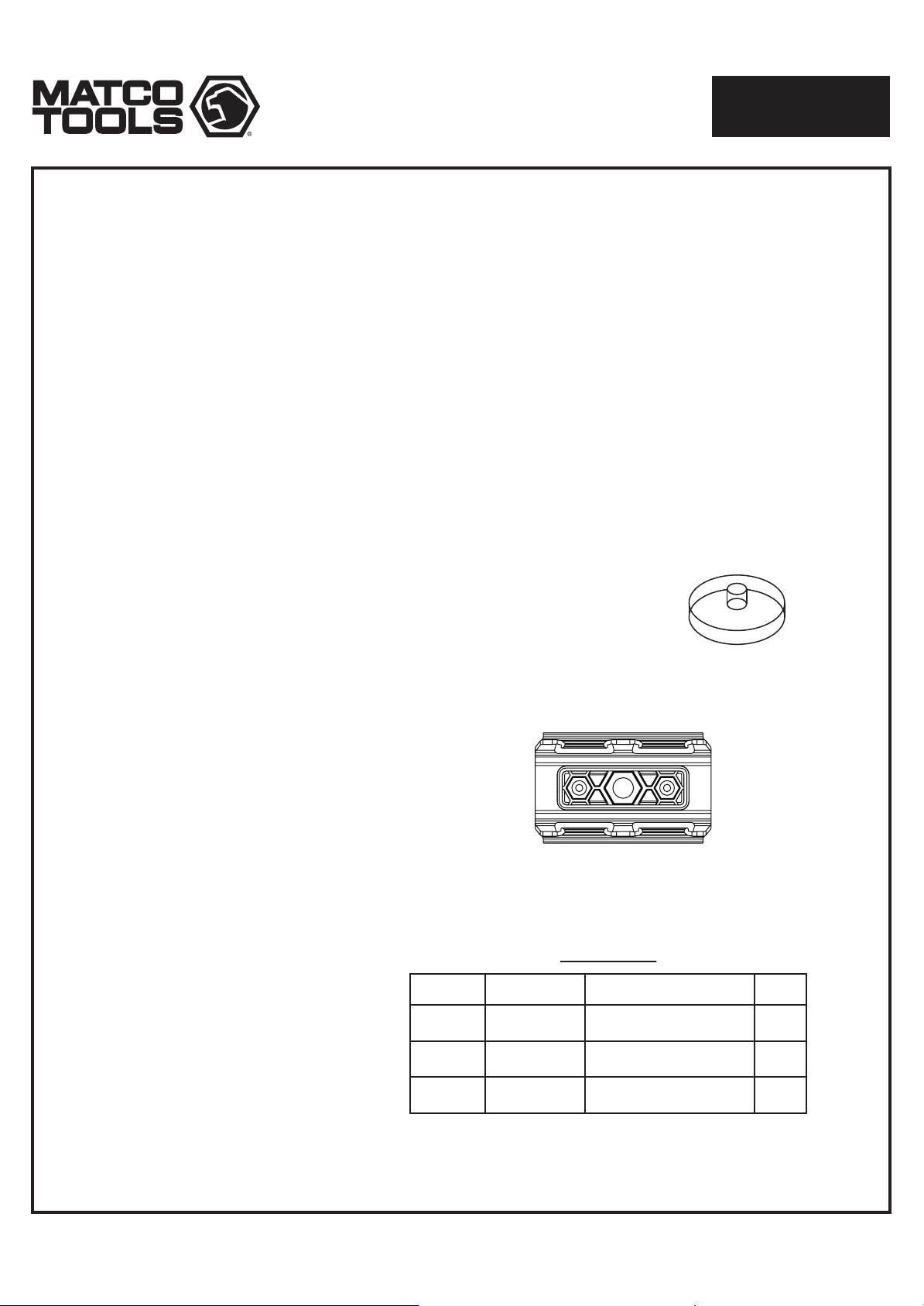

ULTRA THIN RECHARGEABLE
LED INSPECTION LIGHT
ASSEMBLED IN MALAYSIA
WARNING
DO NOT OVER EXPOSE LIGHT TO WATER, COOLANT
OR OIL. DOING WILL CAUSE PERMANANT DAMAGE.
Study, understand and follow all instructions provided
with this product. Read these instructions carefully before
installing, operating, servicing or repairing this tool. Keep
these instructions in a safe accessible place.
INTENDED USE OF THE TOOL
This Ultra Thin Rechargeable LED Inspection Light is designed
as a hand-held portable electric-powered light source which
provides direct light to work area. Do not use this light outside
of the designed intent. Never modify the light for any other
purpose or use.
WARNING
Caution: To help prevent personal injury
• Normal use of this product is likely to expose the user to
dust and/or microscopic particles containing chemicals
known to the State of California to cause cancer, birth
defects or other reproductive harm. Always wear
appropriate safety equipment and clothing when using
this product. Study, understand and follow all instructions
provided with this product. Failure to read and follow all
warnings and operating instructions may result in
damages and serious injury or death.
• Always wear ANSI approved goggles when using this
product. (Users and by standers).
• Never use this tool for any application other than for
which it was designed.
• Do not begin repairs without assurance that vehicle is in
secure position, and will not move during repair.
• Do not expose the unit to rain or an environment where it
may be splashed by water or other liquids, as doing so
may result in fire or electric shock.
• Never plug in nor remove the charger adaptor plug with
wet hands, as doing so may cause electric shock.
• Do not use any other charger adapter for the unit than the
one that comes with the unit.
• Unplug the charger adaptor plug from the AC outlet when
not in use.
Page 1
UTL10A
1 YEAR LIMITED WARRANTY
The manufacturer warrants this product to the original user
against defective material or workmanship for a period of 1
year from the date of purchase.
The manufacturer reserves the right to determine whether
the part or parts failed because of defective material,
workmanship or other causes. Failures caused by accident,
alteration, or misuse are not covered by this warranty.
The manufacturer, at its discretion, will repair or replace
product covered under this warranty free of charge. Repairs
or replacements of products covered under this warranty are
warranted for the remainder of the original warranty period.
The manufacturer or its authorized service representatives
must perform all warranty repairs. Any repair to the product
by unauthorized service representatives voids this warranty.
The rights under this warranty are limited to the original user
and may not be transferred to subsequent owners.
The warranty is in lieu of all other warranties, expressed or
implied, including warranties of merchantability and fitness
for a particular purpose. Some states do not allow the
exclusion or limitations of incidental or consequential
damages, so the above limitations may not apply to you.
TO REDUCE THE RISK OF
SERIOUS INJURY DURING USE,
FOLLOW THESE INSTRUCTIONS
FOR PROPER ASSEMBLY.
NOTES ON HANDLING BATTERIES
• Never charge batteries unattended. When charging the
batteries you should always remain in constant
observation to monitor the charging process and react to
potential problems that may occur.
• If at any time you witness a light starting to balloon,
swell up, smoke or become hot, stop charging process
immediately, disconnect the light and observe it in a safe
place for approximately 20 minutes. Damage to the
battery may cause it to leak, and the reaction with air
may cause the chemicals to ignite, resulting in fire.
• Do not operate the charger if it has been subjected to
shock or damage; failure to do so may a cause fire,
which may result in personal injury and property
damage.
• Do not use when it is wet, it can cause of electric shock.
NOTES ON HANDLING LIGHT
• Do not stare into the beam when the light-bar is turned
on, this can cause damage to eyes.
DO NOT DISCARD – GIVE TO USER
1604091-14
Page 2
ULTRA THIN RECHARGEABLE
LED INSPECTION LIGHT
UTL10A
PRODUCT INFORMATION:
Powerful design. 400 lumens on high and intuitive
On/Dim/Off button on back of light.
Magnetic. Powerful 20lbs. neodymium magnet
attaches to movable bracket or 1/4" threaded boss
on the light’s handle and allows for use of other
custom attachments.
Dependable. Nearly indestructible design.
IMPORTANT:
• It is not recommended to operate the light-bar
exceed the temperature specification.
• The life expectancy of the battery is approximately
500 cycles, at which time the replacement of the battery
pack assembly is recommended.
SPECIFICATIONS:
Light Source
Light Output Brightness
Rated Input Voltage
Rated Current Consumption
Operation Voltage
Battery
Charger
12 White LED
400 lumens max
DC 12 V
500 mA
5V – 16V
3.7V 2400 mAh Rechargeable
Li-Polymer Battery
Built-in high efficiency
charger module
OPERATION AND USE:
1. Press the rear On/Dim/Off button.
2. Press again to dim to half power. Hold to turn off.
3. Plug the 12V charger adaptor to the wall socket,
and connect to the light bar.
Turn on the power and start the charging.
4. Suggest charging every three months
when the light bar is not in use.
5. For first time use, charge your light bar for 3 – 4 hours
before use, and allow 3 – 5 cycles of charging
and discharging the battery to optimum performance.
Mechanical Construction
Power Adaptor
Operation Temperature
Storage Temperature
Size
Weight
Nylon Glass Filled Housing
Elastomer Overmolded Perimeter
Polycarbonate Clear Lens
12V 0.5A Universal Charger Adaptor
+23°F to +113°F
-4°F to +158°F
12" L x 1.25" W x 0.5" D
115g
Operational
LED INDICATOR:
Operation
Normal Operating
Normal Charging
Low Battery
Faulty Charging
Multi-Mode Switch
(power on/off, low/high)
3 hours at high brightness
10 hours at low brightness
Charge time 3 hours
Status of Charger
(Yellow LED)
OFF
ON
OFF
BLINK
Status of Battery
(Red LED)
OFF
OFF
BLINK
OFF
Page 2
Notes
Activate 20 minutes prior shut down
Battery faulty
1604091-14
Page 3
ULTRA DELGADA LUZ DE LED
RECARGABLE PARA INSPECCIÓN
ENSAMBLADO EN MALAYSIA
ADVERTENCIA
NO SOBRE EXPONGA LA LUZ AL AGUA,
LIQUIDOS REFRIGERANTES O ACEITE. HACER ESTO
ES EXPONER LA LUZ A DANOS PERMANENTES.
Estudie, entienda y siga todas las instrucciones que se proveen
con este producto. Lea las instrucciones detenidamente antes
de instalar, operar, dar servicio o reparar esta herramienta.
Guarde estas instrucciones en un lugar seguro y accesible.
EL USO DE LA HERRAMIETA
Esta Ultra Delgada Luz de LED Recargable para Inspección está
diseñada como luz portátil eléctrica que da luz directa al área
de trabajo. No utilice esta luz fuera de la intención de diseño.
Nunca modifique la luz para cualquier otro propósito o uso.
ADVERTENCIA
Precaución: Para ayudar a evitar lesiones a las personas
• El uso normal de esta herramienta puede exponer al
usuario al polvo o a partículas microscópicas que
contienen sustancias químicas que se conocen en el estado
de California por causar cáncer, defectos del nacimiento u
otros daños reproductivos.
Siempre use equipo y ropa de seguridad adecuados para
trabajar con esta herramienta. Lea, comprenda y siga
todas las instrucciones incluidas con esta herramienta.
Omitir la lectura y el no seguir todas las advertencias e
instrucciones de operación puede traer como consecuencia
daños y lesiones graves o hasta la muerte.
• Siempre use guantes del tipo aprobado por la ANSI para
trabajar con esta herramienta. (tanto usuarios como
espectadores).
• Nunca utilice esta herramienta para cualquier otra cosa que
no sean las aplicaciones para lo que fue diseñada.
• NUNCA empiece reparaciones sin estar seguro de que el
vehículo esté en posición segura y que no se mueva
durante la reparación.
• No exponga la unidad a la lluvia ni a un ambiente donde
pueda ser salpicado por el agua o otros líquidos, ya que
podría provocar un incendio o una descarga eléctrica.
• Nunca conecte ni retire la clavija del adaptador del
cargador con las manos mojadas, ya que podría provocar
una descarga eléctrica.
• No use ningún otro adaptador para cargar la unidad más
que el que viene con la luz.
• Desconecte el cargador de la toma de corriente cuando no
esté en uso.
UTL10A
GARANTÍA LIMITADA DE UN AÑO
El fabricante garantiza este producto al usuario original contra
defectos de materiales o de mano de obra durante un periodo
de un año a partir de la fecha de compra.
El fabricante se reserva el derecho a determinar si una pieza o
piezas fallaron debido a material defectuoso, mano de obra, o
por otras causas. Esta garantía no cubre fallas causadas por
accidentes, alteraciones o uso indebido.
El fabricante, a su entera discreción, reparará o reemplazará
los productos cubiertos por esta garantía sin costo alguno.
Las reparaciones o reemplazos de productos cubiertos por
esta garantía quedan garantizados durante el resto del periodo
original de garantía.
El fabricante o sus representantes autorizados de servicio
deben llevar a cabo todas las reparaciones de garantía. Toda
reparación hecha al producto por representantes de servicio
no autorizados invalida la presente garantía.
Los derechos que ampara esta garantía están limitados al
usuario original y no se pueden transferir a dueños posteriores.
Esta garantía reemplaza a todas las demás garantías expresas
o implícitas, incluyendo garantías de comercialización e
idoneidad para un propósito particular. Algunos estados no
permiten la exclusión o limitaciones de daños incidentales o
imprevistos, de manera que las limitaciones mencionadas
anteriormente pueden no ser aplicables en su caso.
PARA REDUCIR EL RIESGO DE
LESIONES GRAVES DURANTE EL
USO, SIGA ESTAS INSTRUCCIONES
PARA UN MONTAJE ADECUADO.
NOTAS SOBRE EL MANEJO DE LAS BATERĺAS
• Nunca cargue las baterías cuando no las pueda estar
vigilando. Al cargar las baterías siempre debe permanecer
en observación constante para vigilar el proceso de carga y
reaccionar a los problemas que puedan ocurrir.
• Si en cualquier momento se da cuenta que la luz empieza a
inflarse, sudar, humear y sobrecalentarse, detenga el proceso
de carga inmediatamente desconectando la luz de la toma de
corriente, obsérvela en un lugar seguro por
aproximadamente 20 minutos. Daños a la batería puede
ocasionar que esta empiece a gotear y la reacción de los
químicos con el contacto del aire pueden provocar fuego.
• No utilice el cargador si ha sido sometido a golpes o daños;
de no hacerlo, podría provocar un incendio, lo que puede
resultar en lesiones personales y daños a propiedad.
• No usar cuando está mojado, puede causar una descarga
eléctrica.
NOTAS SOBRE LA MANIPULACIÓN BAR DE LUZ LED
• No mire directamente al haz de luz cuando la barra se
enciende, puede causar daño a los ojos.
NO LO DESCARTE O DESECHE, ENTREGESELO AL USUARIO
Page 3
1604091-14
Page 4
ULTRA DELGADA LUZ DE LED
RECARGABLE PARA INSPECCIÓN
UTL10A
INFORMACIÓN DEL PRODUCTO:
Poderoso diseño. 400 luces en modalidad alta y Sensitivo
botón de Encendido/Disminuir/Apagado en la parte trasera
de la luz.
Magnética. Fuerte imán (neodymium) con poder de 20 libras
Adherido a un soporte y la rosca de 1/4" que sobre sale de la
asidera de la luz Y que puede ser utilizado para adherir otros
objetos.
Confiable. Diseño casi indestructible.
IMPORTANTE:
• No se recomienda que la barra de luz sea operada a superar
la especificación de temperatura.
• La vida útil de la batería es de aproximadamente 500 ciclos,
por lo que se recomienda que en ese lapso sea reemplazado
el paquete de baterías.
ESPECIFICACIONES:
Fuente de luz
Salida de luz
Entrada Tensión Nominal
Consumo de Corriente
12 LED blancas
400 lumens max
12 V DC
500 mA
FUNCIONAMIENTO Y USO:
1. Presione el botón trasero de Encendido/Disminuir o Apagado
2. Presione otra vez para disminuir a medio poder.
Sostenga el botón para apagar.
3. Conecte el adaptador de cargador de 12 V a la toma
de corriente y conecte a la barra de luz.
Encienda el interruptor y comencé a carga.
4. Se sugiere cargar cada tres meses cuando la
barra de luz no está en uso.
5. Para el primer uso, cargue la barra de luz durante
3 - 4 horas antes de su uso y permita 3 - 5 ciclos de carga
y descarga de la batería para un rendimiento óptimo.
Carcasa de nylon relleno de vidrio
Construcción
Perímetro sobremoldeado de
Elastómero Lente transparente
de Policarbonato
Voltaje de Funcionamiento
Batería
Cargador
Operativa
INDICADOR LED:
Operación
Funcionamiento
Normal
Carga Normal
5V – 16V
Recargable de 3.7 V 2400 mAh
Li-polímero de Litio
Módulo de carga Integrado
de alta eficiencia
Botón de usos múltiples
(Encender, Apagar, Disminuir
o Subir la intensidad)
Duración de 3 horas en
brillo intenso y
10 horas en baja intensidad
Tiempo de carga es 3 horas
Estado de la
operación del cargador
(LED amarillo)
Apagado
Encendida
Adaptador de Corriente
Temperatura de
funcionamiento
Temperatura de
almacenamiento
Tamaño
Peso
Estado de la Batería
(LED rojo)
Apagado
Apagado
12V 0.5A Adaptador de
Cargador Universal
+23°F to +113°F
-4°F to +158°F
12" L x 1.25" W x 0.5" D
115g
Notas
Batería con
carga baja
Carga Defectuosa
Apagado
Parpadeo
Parpadeo
Apagado
Page 4
Se active 20 minutos antes
de se apagar
Batería Defectuosa
1604091-14
Page 5
LA LUMIÈRE RECHARGEABLE
TRÈSMINCE D'INSPECTION DE LED
ASSEMBLÉE EN MALAISIE
AVERTISSEMENT
NE PAS EXPOSER SUR LA LUMIÈRE DE L'EAU,
REFROIDISSEMENT OU HUILE. DOING SERA
ENDOMMAGER PERMENANT.
Etudier, comprendre et suivre toutes les instructions fournies
avec ce produit. Lire ces instructions attentivement avant
d’installer, d’utiliser, d’entretenir et de réparer cet outil.
Conserver ces instructions dans un endroit sécuritaire
et accessible.
UTILISATION PRÉVUE DE L’OUTIL
Cette Ultra Thin Rechargeable LED d'inspection est conçu
comme une source électrique portable alimenté à main lumière
qui fournit une lumière directe à la zone de travail. Ne pas
utiliser cette lumière en dehors de l'intention conçue. Ne
jamais modifier la lumière à toute autre fin ou de l'utilisation.
AVERTISSEMENT
Mise en garde: Pour aider à prévenir les blessures
• L’utilisation normale de ce produit pourrait exposer
l’utilisateur à de la poussière et/ou des particules
microscopiques contenant des produits chimiques que
l’État de la Californie a reconnu comme étant une cause de
cancer, de déficience congénitale et d’autres effets nocifs
sur le système reproductif. Toujours porter un équipement
et des vêtements sécuritaires appropriés en utilisant ce
produit. Étudier, comprendre et suivre toutes les
instructions fournies avec ce produit. Echec de lire et suivre
des avertissements et le mode d’emploi devrait causer des
endommages et des blessures sévères ou la mort.
• Toujours porter des lunettes à coques approuvées par
l’ANSI lorsque vous utilisez ce produit. (Utilisateurs et
Spectateurs).
• Ne jamais utiliser cet outil pour aucune application qui
n’est pas conçue.
• Ne pas commencer les réparations sans assurance que le
véhicule est en position de sécurité, et ne se déplace pas
lors de la réparation.
• Ne pas exposer l'appareil à la pluie ou à un environnement
où il peut être éclaboussé par l'eau ou d'autres liquides, car
cela pourrait provoquer un incendie ou un choc électrique.
• Ne jamais brancher ni débrancher la fiche de l'adaptateur
chargeur avec les mains mouillées, car cela pourrait
provoquer un choc électrique.
• Ne pas utiliser un autre adaptateur de chargeur pour
l'appareil que celui qui est livré avec l'appareil.
• Débranchez l'adaptateur de chargeur de la prise secteur
lorsque vous ne l'utilisez pas.
Page 5
UTL10A
1 ANNÉE DE GARANTIE LIMITÉE
Le manufacturier garantit à l’acheteur initial que ce produit est
exempt de tout vice de matériau et de fabrication pendant une
période de une année suivant la date de l’achat.
Le manufacturier se réserve le droit de déterminer si la pièce ou
les pièces défectueuses sont imputables à un matériau défectueux,
à un défaut de fabrication ou à d’autres causes. Les défaillances
causées par un accident, une modification ou une utilisation
incorrecte ne sont pas couvertes par la présente garantie.
Le manufacturier, à sa seule discrétion, réparera ou remplacera
sans frais les produits couverts par cette garantie. Les réparations
ou les remplacements de produits couverts par cette garantie sont
garantis pour le reste de la période de garantie initiale.
Le manufacturier ou ses représentants de service autorisés doivent
exécuter les réparations sous garantie. Toute réparation du produit
effectuée par un représentant de service non-autorisé annulera
cette garantie. Les droits couverts par cette garantie sont limités à
l'acheteur initial et ne peuvent être transférés aux propriétaires
subséquents.
Cette garantie remplace toutes autres garanties, expresses ou
implicites, incluant les garanties de valeur marchande ou
d’adaptation à un usage particulier. Certains États ou provinces ne
permettent pas d’exclure ou de limiter les dommages consécutifs
ou indirects, donc les limitations ci-dessus pourraient ne pas
s’appliquer.
POUR RÉDUIRE LE RISQUE DE BLESSURES
GRAVES LORS DE L'UTILISATION, SUIVRE
CES INSTRUCTIONS POUR L'ASSEMBLAGE
ADÉQUATE.
NOTES SUR LES BATTERIES DE MANIPULATION
• Ne jamais charger les batteries sans surveillance. Lorsque
la charge des batteries, vous devez toujours rester en
observation constante pour surveiller le processus de
charge et de réagir aux problèmes potentiels qui peuvent
se produire.
• Si à tout moment vous êtes témoin d'un départ léger à
ballon, gonfler, fumée ou devenir chaud, arrêtez
immédiatement le processus de charge, débrancher la
lumière et l'observer dans un endroit sûr pendant environ
20 minutes. Les dommages à la batterie peut provoquer
une fuite, et la réaction avec de l'air peut causer les
produits chimiques pour enflammer, provoquant un
incendie.
• Ne pas utiliser le chargeur s'il a été soumis à des chocs ou
des dommages; défaut de le faire peut un feu de cause, qui
peut entraîner des blessures et des dommages matériels.
• Ne pas utiliser quand il est mouillé, il peut causer des chocs
électriques.
NOTES SUR LA MANIPULATION DE LUMIÈRE
• Ne pas regarder dans le faisceau lorsque la barre
lumineuse est allumée, cela peut causer des dommages
aux yeux.
NE PAS JETER-DONNER À L'UTILISATEUR
1604091-14
Page 6
LA LUMIÈRE RECHARGEABLE
TRÈSMINCE D'INSPECTION DE LED
UTL10A
INFORMATIONS PRODUIT:
Conception puissante. 400 lumens sur haute et
intuitive/Dim bouton Marche/Arrêt sur le dos de la lumière.
Magnétique. Puissantes 20 lbs. aimant néodyme attache a
un support ou un 1/4" un trou taraudé filete sur la poignée
de la lumière et permet l'utilisation d'autres pièces jointes
personnalisées.
Fiable. Conception presque indestructible.
IMPORTANT:
• Il est recommandé de ne pas utiliser la barre lumineuse
dépasse la spécification de la température.
• L'espérance de vie de la batterie est d'environ 500 fois,
au moment où le remplacement de l'ensemble de batterie
est recommandé.
SPÉCIFICATIONS:
Source de lumière
Luminosité
Tension nominale d'entrée
Consommation de courant
nominal
12 Blanc LED
400 lumens max
DC 12 V
500 mA
FONCTIONNEMENT ET UTILISATION:
1. Appuyez sur l'arrière bouton Marche/faible/éteindre.
2. Appuyez de nouveau pour baisser à la moitié de la
puissance. Tenez pour éteindre.
3. Branchez le chargeur adaptateur 12V à la prise murale,
et se connecter à la barre de la lumière.
Allumez et démarrer le chargement.
4. Proposer charge tous les trois mois lorsque la barre de
lumière ne soit pas en cours d'utilisation.
5. Pour la première utilisation , chargez votre barre de
lumière pour 3 - 4 heures avant l'utilisation, et permettent
3 - 5 cycles de charge et de décharge de la batterie pour
des performances optimales.
Construction mécanique
Adaptateur
Nylon verre logement Rempli
Elastomère surmoulé Perimeter
Polycarbonate lentille claire
12V 0.5A Chargeur universel
Adaptateur
Tension de fonctionnement
Batterie
Chargeur
Opérationnel
LED INDICATOR:
Opérationnel
Fonctionnement
normal
Normal Charging
Low Battery
Statut du chargeur
5V – 16V
3.7V 2400 mAh Rechargeable
Li-Polymer Batterie
Intégré dans le module
chargeur haute efficacité
Multi-Mode Commutateur
(Mise sous tension/hors
tension, basse/haute )
3 heures à haute luminosité
10 heures à basse luminosité
Temps de charge 3 heures
Statut du chargeur
( LED jaune )
( LED rouge )
éteindre
Allumée
éteindre
Feu clignotant
éteindre
éteindre
Température de
fonctionnement
Température de stockage
Taille
Poids
Remarques
Activer 20 minutes avant fermées
+23°F to +113°F
-4°F to +158°F
12" L x 1.25" W x 0.5" D
115g
Le chargement
défectueux
Feu clignotant
éteindre
Page 6
La batterie est défectueuse
1604091-14
Page 7
ULTRA THIN RECHARGEABLE
LED INSPECTION LIGHT
PARTS BREAKDOWN
UTL10A
1
3
Parts List
Index # Model # Description Q’ty
1
UTL10A-01
LED Inspection Light
1
2
2
3
Page 7
UTL10A-02
UTL10A-03
Magnet
Magnet Bracket
1
1
1604091-14
Loading...
